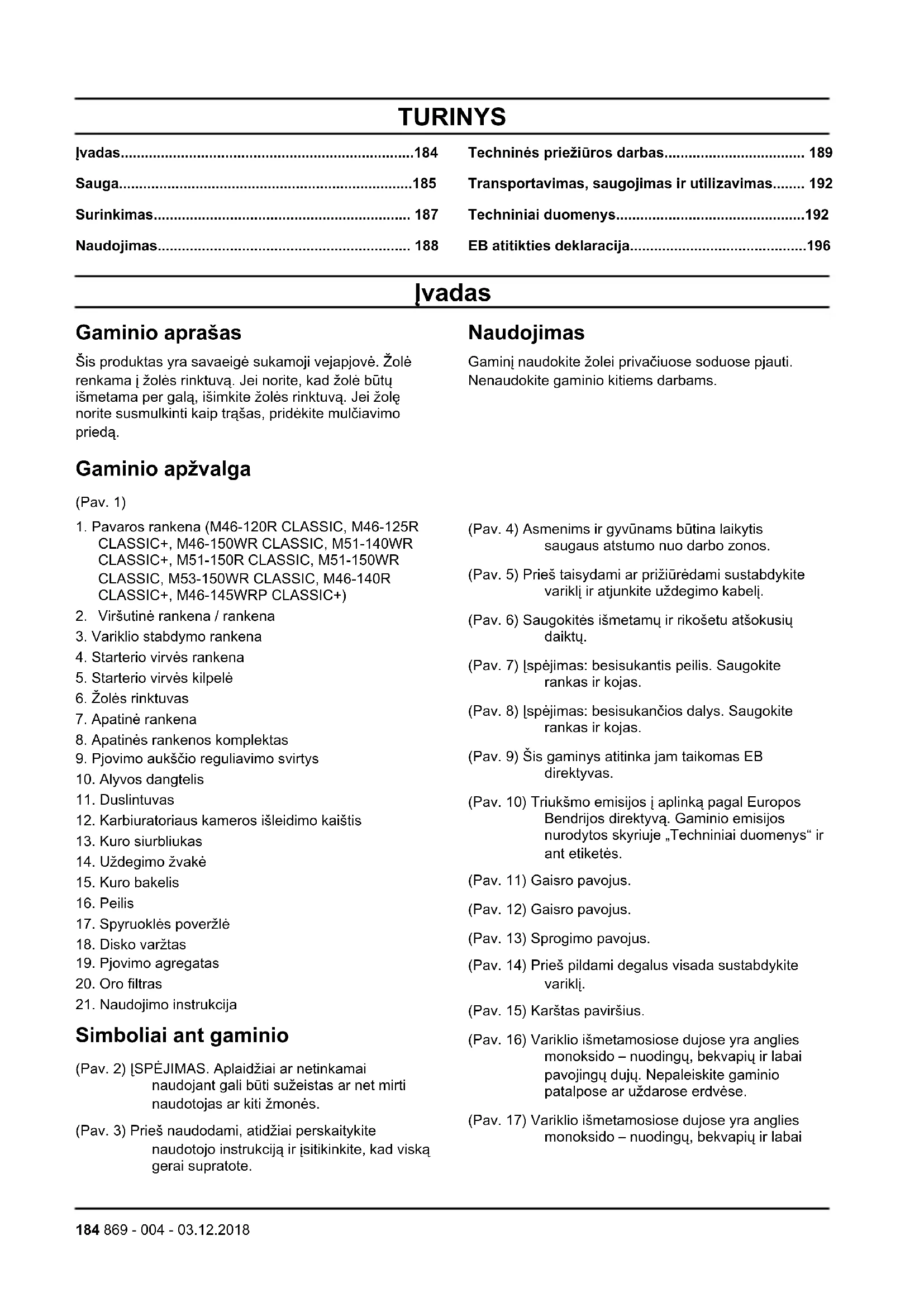

NAUDOJIMO INSTRUKCIJA M46145WRP Classic Plus MCCULLOCH

Techninés prieziūros darbas 189

Transportavimas, saugojimas irutilizavimas. 192

Techninai duomenys. 192

EB atitikties deklaracija. 196

lvadas

Gaminio aprasas

Šis produktas yra savaeigé sukamoji vejapjové. Žolè renkama iŽolès rinktuva. Jei norite, kad Žolè būtu ismetama per gala, išimkite Žolès rinktuva. Jei Žolè norite susmulkinti kaip trāsas, pridékite mulciavimo prieda.

Gaminio apžvalga

(Pav. 1)
1. Pavaros rankena (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC, M46-140R CLASSIC+, M46-145WRP CLASSIC+)
2. Virsutine rankena / rankena
3. Variklio stabdymo rankena
4. Starterio virves rankena
5. Starterio virves kilpelé
6. Žolès rinktuvas
7. Apatiné rankena
8. Apatinés rankenos komplektas
9. Pjovimo auksoio reguliavimo svirtys
10. Alyvos dangtelis
11. Duslintuvas
12. Karbiuratoriaus kameros išleidimo kaistis
13. Kuro siurbliukas
14. Uždegimo Žváké
15. Kuro bakelis
16. Peilis
17. Spyruoklès poverzlè
18. Disko varžtas
19. Pjovimo agregatas
20. Oro filtras
21. Naudiojimo instrukcija

Simbolaiant gaminio

(Pav. 2) [SPÉJIMAS. Aplaidžiai ar netinkamai naudiojant gali būti suzeistas ar net mirti naudotojas ar kiti Žmonès.
(Pav. 3) Pries naudodami, atidzai perskaitykite naudotojo instrukcija ir jsitikinkite, kad viska gerai supratote.

Naudojimas

Gaminj naudokite zolei privauciose soduose pjauti. Nenaudokite gaminio kitiems darbams.

(Pav. 4) Asmenims ir gyvūnams būtina laikytis saugaus atstumo nuo darbo zonos.
(Pav. 5) Pries taisydami ar priziurèdami sustabdykite varikli ir atjunkite użdegimo kabeli.
(Pav. 6) Saugokités ismetamu ir rikošetu atšokusiq daiktu.
(Pav. 7) [spejimas: besisukantis peilis. Saugokite rankas ir kojas.
(Pav. 8) [spejimas: besisukancios dalys. Saugokite rankas ir kojas.
(Pav. 9) Šis gaminys atitinka jam taikomas EB direktyvas.
(Pav. 10) Triukšmo emisijos ji aplinka pagal Europos Bendrijos direktyva. Gaminio emisijos nurodytos skyriije „Techniniai duomenys" ir ant etiketès.
(Pav. 11) Gaisro pavojus.
(Pav. 12) Gaisro pavojus.
(Pav. 13) Sprogimo pavojus.
(Pav. 14) Priespildami degalus visada sustabdykite varikli.
(Pav. 15) Karstas pavirsius.
(Pav. 16) Variklio ismetamosiose dujose yra angies monoksido - nuodingu, bekvapiur labai pavojingu duju. Nepaleiskite gaminio patalpose ar uzdarose erdvese.
(Pav. 17) Variklio ismetamosiose dujose yra angies monoksido - nuodingu, bekvapiir labai

pavojingu duju. Nepaleiskite gaminio
patalpose ar uždarose erdvěse.

Pasižyměkite: Kiti ant gaminio pateikti simboliai (lipdukai), skirti kitu komerciniu teritoriju sertifikavimo reikalavimams.

EU V

PERSPEJIMAS: Variklio modifikavimas panaikina sio produkto ES tipo patvirtinimaj.

Gaminio patikimumas

Kaip nurodyta atsakomybès už gaminì jstatymuose, mes nesame atsakingi už mūsù gaminio sukelta Žalá, jei:

• gaminys netinkamai suremontuotas;
• gaminys suremontuotas naudojant kito gamintojo arba gamintojo nepatvirtintas dalis;
• gaminys turi kito gamintojo arba gamintojo nepatvirtinta prieda;
• gaminys suremontuotas ne patvirtintame techninés priežiūros centre arba jj suremontavo ne patvirtintas atstovas;

Suga

Saugos zenklu reiksmes

Ispejimal, perspejimal ir pastabos yra skirtos atkreipti demesi I ypaac svarbias instrukcijos dalis.

PERSPEJIMAS: Naudojamas, kai naudotojui ar šalia esantiems asmenims kyla mirtino arba sunkaus sužeidimo pavojus arba, jei nesilaikoma naudotojo instrukcijope pateiktu nurodymu.

PASTABA: Naudojamas, kai kyla pavojus sugadinti gamini,Kitas medziagas arba padaryti zala aplinkai, jei nesilaikoma naudotojo instrukcijoe pateiktu nurodymu.

Pasižyměkite: Naudiojama pateikti daugiau, nei butina esamoje situacijoje, informacijos.

Bendrieji saugos nurodymai

PERSPEJIMAS: Pries naudodami gaminji perskaity kite toliau esancius jspejimus.

• Netinkamai arba neatidžiai naudojant šis gaminys yra pavojingas. Jei nesilakysite saugos nurodymu, kyla sužeidimu arba mirties pavojus.
• Sis gaminys veikdamas sukuria elektromagnetini nauka. Tam tikromis aplinkybémis šis laukas gali trikdyti aktyviuju arba pasyviuju mediciniu implantu veiklá. Kadsumažétu sunkiu ar mirtinu suzeidimu pavojus, mediciniu implantu turintiems asmenims rekomenduojame pries naudojant ši gaminj pusitarti su gydytoju ir impinto gamintoju.
  Visada elkites atsargiai ir vadovaukites sweiku protu. Jei tiksliai nezinote, kaip naudoti gaminj konkrechioje situacionje, sustabdykite darbair priesdami darba pasitarkite su "McCulloch" pardavimo atstovu.
• Atsiminkite, kad už nelaimingus atitikimus, kuriq metu nukentés asmenys ar turtas, bus atsakingas naudotojas.

Rupinkites gaminio svara. Isitikinkite, kad aiskiai perskaitete zenklus ir lipdukus.
- Neleiskite kitiems naudotis gaminiu, jei nejsitikinote, kad jie perskaité ir suprato naudojimo instrukcijos turinj.
- Neleiskite gaminio naudoti vaikams.
- Neleiskite gaminio naudoti su instrukcjomis nesusipazinusiems asmenims.
- Visada prižiūrekite gaminj naudojanti fizine arba protinē negalia turinti asmeni. Butina nuolatine atsakingo suaugusiojo prieziura.
- Neeksproatuokite gaminio, jeigu esate pavarge, sergate, vartojote alkoholio, narkotiku ar vaistu. Tai neigiamai veikia jusu regejima, nuovoka ar koordinacija.
- Neeksproatuokite gaminio, jeijis sugadintas.
- Nekeiskite gaminio ir nenaudokite jo, jei jj galejo pakeisti kiti.

Sauga darbo vietoje

PERSPEJIMAS: Pries naudodami gaminj, perskaitykite toliau esancius jspejimus.

Pries naudodami gaminj nuo darbo zonos pašalinkite tokius objektus, kaip šakos, šakeleši ir akmenys.
- Atsitrenke i pjovimo irangq objektai gali atsokti ir suzeisti asmenis bei sugadinti daiktus. Salia esantiems asmenims ir gyvūnams butina laikytis saugaus atstumo nuo gaminio.
Gaminio niekuomet nenaudokite blogu oru, pvz., kai pakyla rukas, lyja, pucia stiprus vejas, stipriai sala ir gali zaibuoti. Darbas gaminiu blogu oru arba dregnose ar slapiose vietose yra varginantis. Blogu oru gali susidaryti pavojingos salygos, pvz., slidus pavirsiai.
- Saugokités asmenu, daiktu ir tam tikru situaciju kurios gali neleisti saugiai naudoti gaminio.
- Saugokités kliüciu, pvz., šaknu, akmenu, šakeliu, duobiu ir grioviu. Aukštoje Žolëje kliūtys gali buti nematomos.

Gali buti pavojinga pjauti zole jkalnese. Nenaudokite gaminio, jei slaitas yra statesnis nei 15^
- Slaitus pjaukite skersai. Nevažiuokite i viršu ir Žemyn.
- Bukite atsargus artedami prie nematomu kampu ir daiktu, kurie uzstoja vaizda.

Darbo sauga

PERSPEJIMAS: Pries naudodami gaminji, perskaitykite toliau esancius jspejimus.

Gaminj naudokite tik veju zolei pjauti. Neleidziama jo naudoti kitoms uzduotims atlikti.
- Naudokite asmenines apsaugines priemones. Zr. Asmenines apsaugines priemones psl. 186.
- [sitikinkite, kad Žinote, kaip greitai sustabdyti varikli nelaimés atveju.
- Niekada neužveskite variklio uzdaroje erdvěje ar netoli degiu medziagu. Variklio išmetamosios dujos yra karstos, jose gali buti kibirkšciu, kurios gali sukelti gaisra.
- Nenaudokite gaminio tinkamai neuždenge peilio ir neuždéje kitu dangciu. Netinkamai uzdetas peilis gali atsilaisvinti ir suzeisti.
- Užtikrinkite, kad peilis neatsitrenktu tokius objektus, kaip akmenys ir šaknys. Tai gali sugadinti peilj ir sulenkti variklio velena. Sulenkta ašis sukelia didele vibracija ir kyla didziulis pavojus, kad peilis atsilaisvins.
- Jei peil atsitrenkia objektas arba susidaro vibracijos, nedelsdami sustabdykite gamin. Atjunkite uzdegimo kabel nuo uzdegimo zvakes. Patikrinkite, ar gaminys neapgadantas. Pataiskykite sugadantas dalis arba remonto darbus perleiskite igaliotajam technines prieziuros atstovui.
- Niekada neprijunkite variklio stabdžio rankenos prie rankenos visam laikui, kai variklis veikia.
- Padékite gaminj ant stabilaus, plokšio paviršiaus ir paleiskite jj. Patikrinkite, ar peilis neliečiaŽemës ar kokiü kitu daiktu.
- Visada būkite už gaminio, kai jj naudiojate.
- Prižūrekite, kad visi ratukai butu ant Žemès ir abi rankas laiky kite ant rankenos, kai naudojate gaminj. Saugokite rankas bei kojas ir nekiškite ju prie besisukanciu peiliu.
Dirbant varikliui nepakreipkite gaminio.
Bukite atsargus, kai gaminj traukiate atgal.
Dirbant varikliui nepakelkite gaminio. Jei gaminj turite pakelti, pirmiausia sustabdykite variklj ir atjunkite uzdegimo kabel nuo uzdegimo zvakes.
- Naudodami gaminj neikite atgal.
Veždami jrengini per zonas be zoles, pvz., zhvirgdo, akmenu ir asfalto takelius, sustabdykite varikli.
Dirbant varikliui nebékite su gaminiu. Naudodami gaminj visada eikite.
Pries pakeisdami pjovimo aukstj pirmiausia isjknite variklj. Draudziama reguliuoti, kai veikia variklis.

• Niekada nepaleiskite gaminio iš akiu, kai veikia variklis. Išjunkite variklj ir jsitikinkite, kad p jovimo iranga nesisuka.

Naudiojimo saugos instrukcijos

• Asmeninés apsauginés priemonés nepadés visiškai isvengti pavojaus susiziesti, táciau nelaimingo atsitikimo atveju maziau nukentésite. Leiskite prekybos atstovui padeti pasirinkti tinkama jranga.
• Jei triuksmo lygis virsija 85 dB, naudokite klausos apsauga
• Avěkite patvarius, neslystancius batus. Neavěkite atviru batu ir nebúkite basi.
• Devèkite storas, ilgas kelnes.
• Kai butina, pvz., montuojant, apziurint arba valant pjovimo iranga, užsimaukite apsaugines pirstines.

Gaminio apsauginés priemonés

PERSPEJIMAS: Pries naudodami gamini, perskaitykite toliau esancius jspejimus.

• Nesinaudokite gaminiu, jei jo apsaugines priemonés yra netvarkingos.
• Reguliariai tikrinkite apsaugines priemones. Jei apsaugines priemones yra pazeistos, pasitarkite su McCulloch techninnes prieziuros atstovu.

Atlikite pjovimo gaubto patikra.

Pjovimo gaubtassumazina gaminio vibracijas irsumazina disko kelama suzeidimu pavoju.
Apziurekite pjoivo gaubta, kad jsitikintumete, jog nera pazeidmu,pvz.,jtrukiu.

Variklio stabdymo rankena

Variklio stabdžio rankena sustabdo variklj. Atleidus variklio stabdžio rankenā variklis sustoja.

Kad patikrintumete variklio stabdj, paleiskite variklj ir atleiskite variklio stabdžio rankena. Jei variklis nesustoja per 3 sekundes, paprašykite, kad jgaliotasis „McCulloch" technines priežiūros atstovas sureguliotu variklio rankena.

(Pav. 18)

Duslintuvas

Duslintuvas iki minimumosumažina triukšmo lygi ir nukreipia nuo naudotojo variklio ismetamaspas dujas.

Nenaudokite gaminio, jei nera duslintuvo arba jis yra pazeistas. Esant pazeistam duslintuvui padideja triuksmo lygis ir kyla gaisro pavojus.

PERSPEJIMAS: Darbo metu ir tada, kai variklis veikia tusciaja eiga, duslintuvas labai jkaista ir kurj laika islieka karstas. Elkites atsargiai su degiomis medziagomis ir (arba) garais, kad isvengtumete gaisro.

Duslintuvo patikra

• Noredami jsitikinti, kad duslintuvas yra tinkamai pritvirtintas ir nera paazeistas, jj tikrinkite regulariai.

Degalu naudojimo sauga

PERSPEJIMAS: Pries naudodami gaminji perskaitykite toliau esanciusispjimus.

• Neužveskite gaminio, jei ant gaminio yra kuro arba variklio alyvos. Nuvalkyite nepageidaujama kurá / alyva ir palaukite, kol gaminys išdžius.
• Apsipyle drabuzius kuru nedelsiant persirenkite.
  Neapsipilkite kuno kuru, nesjis gali suzaloti. Apsipyle kuna kuru, jj nusiplaukite muilu ir vandeniu.
• Neužveskite gaminio, jei is variklio sunkiasi skysciai. Reguliariai tikrinkite, ar is variklio nesisunkia skysciai.
• Atsargiai elkites su kuru. Kuras yra degus, o jo garai - sprogus, todel neatsargiai elgiantis galima susizaloti arba zuti.
• Nejkvepekite kuro garu, nes jie gali sužaloti. Pasirupinkite tinkamu vedinimu.
• Nerukkyite greta kuro arba variklio.
• Nedekite šiltu objektu greta kuro arba variklio.
• Nepilkite kuro, kai variklis užvestas.
  Priespildami kura jsitikinkite,ar variklis atauses.
  Pries pildami kura letai atidarykite kuro baklio dangtelj ir atsargiai isleiskite slegi.

• Nepilkite [varikli kuro budami patalpoje. Del oro stygiaus galima susizaloti arba zuti uzdusus arba apsinuodijus anglies monoksidu.

• Stipriai užsukite kuro bakelio dangtelj.
  Nepakankamai stipriai užsukus kuro bakeli kyla gaisro pavojus.
  Pries pradedami darba patraukite gaminj maiziausiai 3m / 10 pedu nuo vietos, kurioje pylete kura.

• Nepripilkite sklidino kuro bakelio. Šildamas kuras plečiasi. Palikite vietos kuro bakelio viršuje.

Priežiūros saugos instrukcjisos

PERSPEJIMAS: Pries naudodami gaminji, perskaitykite toliau esancius jspejimus.

• Variklio ismetamosiose dujose yra angies monoksido - nuodingu, bekvapiu ir labai pavojingu duju. Nepaleiskite variklio patalpose ar uzdarose erdvese.
  Pries atlikdami technine gaminio prieziura, sustabdykite varikljir atjunkite uzdegimo kabeln nuo uzdegimo zvakes.
• Pjovimo jrangos technines prieziuros darbus atlikite apsimove apsaugines pirstines. Peilis labai astrus ir gali lengvai ipjauti.
• Gamintojo nepatvirtinti priedai ir gaminio pakeitimai gali rimtai ar net mirtinai suzeisti. Nekeiskite gaminio. Visada naudokite tik gamintojo patvirtintus priedus.
• Jei techniné priežūra atliekama netinkamai ir nereguliarai, padideja sužeidimu ir Žalos gaminui pavojus.
• Atlikite tik savininko vadove nurodytus techninés priežiūros darbus. Visus kitus techninés priežiūros darbus turi atlkiti patvirtintas „McCulloch" techninés priežiūros atstovas.
• Patvirtintas „McCulloch" technines prieziūros atstovas turi reguliariai atlikti gaminio technine prieziūra.
• Pakeiskite pazeistas, suluzusias arba susidevjusias dalis.

Surinkimas

Rankenos surinkimas

Apatiné rankenos dalis

1. [dekite apatinés rankenos galinés dalias kaiščius j angas, kaip parodyta ilustracijoje. Sulygiokite angas ir prisukite varžtus, poveržles ir rankenéles. (Pav. 19)

Apatiné rankenos dalis

1. Sulygiokite rankenos angas su apatinés rankenos angomis ir prisukite varžtus, poveržles ir rankenéles.

Dešiněje puseJE taip pat pritvirtinkite starterio virves kilpeI. Iki galo priveržkite rankeneles. (Pav. 20)

1. Patraukite starterio virves rankena ir starterio virve apsukite aplink starterio virves kilpele. (Pav. 21)
2. Kabelius prie rankenos pririskite raisteliais. (Pav. 22)

Pasižyměkite: [sitikinkite, kad kabeliai néra per daug jtempti.

Žolës rinktuvo montavimas (M40-120 CLASSIC, M40-125 CLASSIC+,

M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)

1. [dekite Žoles rinktuvo réma i medziaginj Žoles krepsj. Lsitiknine, kad Žoles rinktuvo rémo rankena yra Žoles krepsio virsuje.
2. Prijunkite zoles krepsio rema medziaginio krepsio kraste esanciais fiksatoriais. (Pav. 23)
3. Pakelkite galini dangteli.
4. Prikabinkite Žolès rinktuva prie viršutinio važiuoklés krašto.
5. [dekite apatine Žolès rinktuvo dalj i Žolès ismetimo kanalá.

Žolès rinktuvo montavimas (M46-140R CLASSIC+, M46-145WRP CLASSIC+)

1. Uždékite viršutine Žolès rinktuvo dalj ant apatinës dalies.

2. Pritvirtinkite Žolès rinktuvo rema fiksatoriais. (Pav. 24)

3. Pakelkite galini dangteli.
4. Pritvirtinkite Žolès rinktuvo kabliukus prie viršutinio važiuoklès krašto. (Pav. 25)
5. [dekite apatine Žoles rinktuvo dalj i Žoles ismetimo kanala.

Mulciavimo priedo montavimas

Mulciavimo priedas pateikiamas tik kaip papildoma pasirinktu modeliu jrangA. M46-140R CLASSIC+, M46-145WRP CLASSIC+, M51-150WR CLASSIC, M53-150WR CLASSIC modeliai pateikiami su mulciavimo priedu. M40-120 CLASSIC, M40-125 CLASSIC+ modeliu negalima naudoti su mulciavimo priedu.

1. Pakelkite galin gaubta ir isimkite zoles rinktuva.
2. [statykite mulciavimo prieda i ismetimo kanala. (Pav. 26)

Naudojimas

lvadas

PERSPEJIMAS: Pries naudodami gaminj perskaity kite ir supraskite saugos skyriaus informacija.

Pries naudodami gaminj

1. Atidžiai perskaity kite naudojimo instrukcijar ir jsitikinkite, kad viska gerai supratote.
2. Apziurekite pjoyimo jranga ir isitikinkite, kad ji tinkamai prijungta ir sureguliuota. Zr. Pjoyimo jrangos patikrinimas psl. 190.
3. Uzpildy kite kuro bakeli. Zr. Noredami pripildyti degaly psl. 188
4. Pripilkite alyvos bakelir patikrinkite alyvos lygi. Zr. Alyvos lygio tikrinimas psl. 190.

Noredami pripildyti degalu

Jei jmanoma, naudokite ekologiska / alkilato benzina.
Jei ekologisko / alkilato benzino naudoti negalite,
naudokite geros kokybès besvinj benzina arba benzina su švinu. Naudokite 90 RON arba aukstesnio oktaninio skáčiaus benzina ne Šiárés Amerikoje (87 AKI Šiárés Amerikoje) su maks. 10 % etanolio koncentracija (E10).

PASTABA: Nenaudokite benzino, kurio oktaninis skaicius yra mazesnis nei 90 RON ne Siaures Amerikoje (87 AKI Siaures Amerikoje). Antraip galima sugadinti gaminj.

1. Létai atsukite kuro bakelio dangtelj, kad isleistumete slegi.
2. Létai pilkite iš degalu kanistro. Jei isliejate kura, nuvalkyite ji audiniu ir palaukite, kol kuras išdžius.
3. Nuvalykite sritj aplink kuro bakelio dangtelj.
4. Stipriai užsukite kuro bakelio dangtelj.
   Nepakankamai stipriai užsukus kuro bakeli kyla gaisro pavojus.
5. Pries pradédami darba patraukite gaminj maziausiai 3 m (10 pédu) nuo vietos, kurioje pylète kura.

Pjovimo aukšćio nustatymas

1. Kad padidintumete pjovimo aukstj, pjovimo auksicio svirt palenkite atgal.
2. Kadsumažintumete pjovimo aukstj, pjovimo aukšciosvirti palenkite i priekj. (Pav. 27)

PASTABA: Nenustatykite per Žemo p jovimo aukšćio. Peiliai gali užkliudyti Žem, jei vejos paviršius nelygus.

Irenginio paleidimas

1. [sitikinkite, kada uzdegimo kabelis prijungtas prie uzdegimo zvakës.
2. Pirma karta paleisdami jrenginj paspauskite kuro siurbliuka 5 kartus. Kita karta paleisdami jrenginj, kai variklis szaltas, paspauskite kuro siurbliuka 3 dartus. (Pav. 28)
3. Bukite už jrenginio.
4. Laiky kite variklio stabdymo rankena prispaupe prie rankenos. (Pav. 29)
5. Dešine ranka laikykite starterio lyneli.
6. Létai patraukite starterio lyneli, kol pajusite pasipriesinima.
7. Tada stipriai patraukite, kad paleistumete variklj.

PERSPEJIMAS: Nevyniokite starterio virves sau ant rankos.

Ratú pavaros naudiojimas

• Pavaros rankena pastumkite rankenos kryptimi. (Pav. 30)

• Pries patraukdami produkta atgal, isjunkite pavara in pastumkite [renginj | priekj apiie 10cm.

• Atleiskite pavaros rankena, kad isjungtumete pavara, pvz., kai priartejate prie kliuties.

Irenginio sustabdymas

• Noredami tik sustabdyti pavara, atleiskite pavaros rankena.
• Norédami iśjungti varikli, atleiskite variklio stabdymo rankena.

Gerugrezultatugavimas

• Visada naudokite pagalasta peili. Atsipes peilis netaisyklingai nupjauna ir zoles pavirsius pagelsta. Be to, astrus peilis naudoja maiau energijos nei atsipes.
• Nepjaukite daugiau nei 1/3 zoles ilgio. Pirmiausia nupjaukite nustate didel' aukstj. Patikrinkite rezultata ir sumazinkite pjovimo aukstj iki tinkamo lygio. Jeigu zole tikrai auksta, judekite letai ir, jei reikia, pjaukite 2 kartus.
• Kiekviena karta pjaukite skirtingomis kryptimis, kad vejoje nesusidarytu dryziai.

Technines priežiūros darbas

Jvadas

PERSPEJIMAS: Pries atlikdami prieziuros darbus perskaity kite ir supraskite saugos skyriaus informacija.

Visiems gaminio technines prieziuros ir remonto darbams reikia specialiu apmokymu. Garantuojame profesionalaus remonto ir technines prieziuros darbu pasiekiamuma. Jei jusp pardavejas nera technines prieziuros atstovas, paprasykite jo informacijos apie artimiasua technines prieziuros atstova.

Priežiūros grafikas

Techniques prieziuros intervalai apskaiciuojami pagal kasdieni gaminio naudojima. Intervalai keiciasi, jei gaminys naudojamas kasdien.

Technines prieziuros informacijos, pazymetos *, zr. instrukcijas, pateikiamas Gaminio apsauginés priemones psl. 186.

Techninès priežiūros darbas	Kasdien	Kiekviena savaite	Kiekviena mènesi
Atlikti bendrajā apžiūrā X
Patikrinti alyvos lygi X
Nuvaltyi i'rengini X
Patikrinti pjovimo jranga X
Patikrinti pjovimo jrangos gaubtā* X
Patikrinti variklio stabdymo rankena* X
Patikrinti ir sureguliuoti pavara (sankabos laidas) X
Patikrinti duslintuva* X
Patikrinti uždegimo Žvake X
Techninès priežiūros darbas	Kasdien	Kiekviena savaite	Kiekviena mènesj
Pakeisti alyvä (pirmâ kartâ po 5 naudojimo valandu, tada kas 50 naudo-jimo valandu)			X
Pakeisti oro filtrà X
Patikrinti kuroSYSTEMA X

Bendroji apžiūrā

• Lsitikinkite, kad gamnio verzlès ir varžtai priveržti.

Gaminio valymas iš išorès

Lapus, zole ir purva nuvalykite sepeciu.
- Apziurekite ar neuzsikiisusi oro isiurbimo angavariklio virsuje.
Gaminio neplaukite auksto slegio plovimo aparatu.
- Jei gaminj valote vandeniu, nepilkite vandens tiesiai ant variklio.

Pjovimo jrangos gaubto vidinio paviršiaus valymas

1. Istustinkite kuro baklj.
2. Paverskite jrenginj ant sono ant duslintuvo.

PASTABA: Jei gaminji paversite ant oro,
filtr, galite sugadinti varikli.

1. Vandeniu apliekite vidini piovimo jrangos gaubto pavirsiu.

Pjovimo Irangos patikrinimas

PERSPEJIMAS: Kad jranga netycia nepasileistuy, iStraukite uzdegimo kabeli iš uzdegimo zvakés.

PERSPEJIMAS: Pjovimo jrangos technines prieziuros darbus atlikite apsimove apsaugines pirstines. Peilis labai astrus ir gali lengvai ipjauti.

1. Patikrinkite, ar pjoyimo iranga nepazeista ir nejskilusi. Visada pakeiskite paazeista pjoyimo iranga.
2. Apziurekite peilj, arjis nepazeistas ir neatipes.

Pasižyměkite: Pagalandus peilj reikia subalansuoti.
Pagalasti, pakeisti ir subalansuoti peilj turi techninés
priežiūros centro darbuotojai. Jei susidūrēte su kliūtimi,
dél kurios jrenginys sustojo, pakeiskite pažeista peilj.
Leiskite techninés priežiūros centro darbuotojams
nuspresti, ar peilj dar galima galasti, ar jau reikia keisti.

Peilio keitimas

1. Užfikušuokite peilj medžio bloku. (Pav. 31)

2. Nusukite peilio tvirtinimo varžta.

3. Nuimkite peilj.
4. Patikrinkite peilio atrama ir peilio tvirtinimo varztq, ar jie nepaazeisti.
5. Patikrinkite variklio velena, kad jsitikintumete, arjis nesulenktas.
6. [deje nauja peilj nukreipkite jo kampus pjovimo irangos gaubto kryptimi. (Pav. 32)
7. Isitikinkite, kad peilis sulygiuotas su peilio veleno centru.
8. Užfiksuokite peilj medzio bloku. Uždekite spyruoklés poverzle ir pritvirtinkite varztä ir poverzle 45-60 Nm sukimo momento jega. (Pav. 33)
9. Ranka pasukite peilj ir patikrinkite, arjis laisvai sukasi.

PERSPEJIMAS: Apsimaukite pirstines sunkiam darbui. Peilis labai astrus ir gali lengvai ipjauti.

1. Paleiskite gaminji, kad isbandytumete peilj. Jei peilis netinkamai uždétas, gaminys vibruoja arba pjaunama nepakankamai gerai.

Alyvos lygio tikrinimas

PASTABA: Per mazas alyvos kiekis gali sukelti variklio gedimus. Pries paleisdami gaminj patikrinkite alyvos lygi

1. Pastatykite gaminj ant lygaus pavirsius.
2. Nusukite alyvos bakelio dangteli su pridetu alyvos lygio matuokliu.
3. Nuvalykite alvaynuo nuo matuoklès.
4. Visiskai jmerkite alyvos lygio matuokli i alvos bakeli, kad tinkamai issiaiskintumete alyvos lygi.
5. Ištraukite lygio matuokle.
6. Patikrinkite alyvos lygi matuoklio pagalba.
7. Jei alyvos lygis nedidelis, priilkite variklio alyvos ir vel jj patikrinkite.

Variklio alyvos keitimas

PERSPEJIMAS: Is karto sustabdzius varikli variklio alyva yra labai karsta. Pries isleisdami variklio alyva leiskite varikliui

atvesti. Jei uzspilsite variklio alyvos ant odos, nuvalykite ja muilu ir vandeniu.

1. Eksploatuokite gaminj, kol kuro bakelis iuststes.
2. Nuimkite uždegimo kabelj nuo uždegimo Žvakès.
3. Nuimkite alyvos bakelio dangtelj.
4. Po gaminiu padèkite konteineri, [kuri surinksite variklio alyva.
5. Pakreipkite jrengini, kad isleistumete variklio alyva iš alyvos bakelio.
6. Pripilkite naujos variklio alyvos. Rekomenduojamo tipo ieskokite Techninai duomenys psl. 192.
7. Patikrinkite alyvos lygi. Žr. Alyvos lygio tikrinimas psl. 190.

Oro filtras

Ilgai naudoto oro filtrone negalima iki galo isvaltyi. Reguliariai pakeiskite oro filtra.

Pasižyměkite: Visada pakeiskite pažeista oro filtra.

Popierinio filtro isvalymas

1. Nuimkite popierinio filtro dangteli ir isimkite popierinj filtra.
2. Sutrenkite filtraj plokšciq pavirsiu, kad nukristug daleles.

PASTABA: Popierinio filtrone nevalykite tirpikliu arba suspaustu oru.

1. Vel jedekite filtra. Isitikinkite, kad oro filtras visiskai sandarus oro filtro laikiklyje.
2. Věl uždékite oro filtro dangtelj.

Polistirolo filtro valymas

1. Nuimkite oro filtró dangtelí ir išimkite polistirolo filtra.
2. Polistirolo filtrà nuvalykite muilu ir vandeniu.
3. Nuplaukite polistirolo filträ švariu vandeniu.
4. Nugrezkite vandenj is polistirolo filtro ir palikite ji isdziuti.

PASTABA: Nenaudokite suspausto oro.
Jis gali pazeisti polistirolo filtrà.

1. Sutepkite polistirolo filtrà variklio alyva.
2. Nuspauskite polistirolo filtra švaria šluoste, kad pašalintumete nepageidaujamus riebalus.

3. Veljdekite filtrq. Isitikinkite, kad oro filtras visiskai sandarus oro filtrlo laikiklyje.

4. Vel uždékite oro filtró dangtelj.

Uždegimo Žvakës tikrinimas

PASTABA: Visada naudokite
rekomenduojamo tipoŽvakes. Netinkamo
tipu uzdegimoŽvaké gali pazeisti gaminj.

• Patikrinkite uždegimo Žvake, jei variklio galingumas mazas, jj sunku paleisti arbajis netinkamai veikia tušciaja eiga.
  Noredami sumazinti pašaliniu medziagu atsiradima ant uždegimo Žvakéš elektrrodu, laikykitës šiu instrukciju:

a) Isitikinkite, kad tinkamai sureguliuotas greitis tuščiaja eiga.
b) Isitikinkite, kad naudojate tinkama kuro misinj.
c) Patikrinkite, ar oro filtras yra švarus.

• Jeigu użdegimoźvaku purvina, nuvalykite ja ir patikrinkite, ar nustatyas tinkamas tarpas tarp elektrodu, zr. Techninai duomenys psl. 192 (Pav. 34)
• Esant reikalui pakeiskite uždegimo Žvake.

Kuro sistemas tikrinimas

• Patikrinkite kuro bakelio dangtelj ir užsandarinkite ji, kad nepažeistuměte.
• Patikrinkite kuro Žarnele ir jsitikinkite, kad ji neprateka. Jei kuro Žarnele pazeista, paprašykite, kad techninës priežiūros atstovas ja pakeistu.

Sankabos lido reguliavimas

Jei pavara veikia letai, butina sureguliuoti sankabos laida.

1. Noredami reguliuoti sankabos troselio ilgi, sankabostroseli prijunkite skirtingose pavaros rankenos angose. Sutrumpinkite sankabos laida, kad padidintumete pavaros greiti. Pailginkite sankabos laida, kadsumažintumete pavaros greiti. (Pav. 35)
   Pasižyměkite: Jei pavara ijungiama nepatraukus pavaros rankenos, butina pailginti pavaros laida.
2. Noredami tik siek tiek pakoreguoti pavaros greiti, pasukite reguliavimo varzta. Noredami padidinti pavaros greiti, pasukite reguliavimo varzta pries laikrodzio rodykle. Noredami sumazinti pavaros greiti, pasukite reguliavimo varzta pagal laikrodzio rodykle. (Pav. 36)

Jei pavara veikia letai ja sureguliavus, paprašykite, kad igaliotas techninés priežiūros atstovas pakeistu pavaros dirža.

Transportavimas, saugojimas ir utilizes avimas

Transportavimas ir laikymas

• Norédami laikyti ir transportuoti gaminí ir kura, jsitikinkite, kadjis neprateka ir neskleidžia ismetamuju duju. Ziežirbos arba atvira ugnis, pvz., elektrinai jrenginiala arba džiovintuvai, gali sukelti gaisra.
• Laikydami ir transportuodami kurq visada naudokite patvirtintus konteinerius.
  Istustinkite kuro bakeli ir karbiuratoriaus kamera pries padedami gaminj lakyti ilgam laikui. Kura ispilkite tinkamoje salinimo vietoje.

• Saugiali pritvirtinkite gaminji ji transportuodami, kad nepažeistumete ir iśvengtumete nelaimingu atsitikmu.

• Laikykite gaminu užrakintoje patalpoje, kad jo nepasiektu vaikai arba neigalioti asmenys.

• Laiky kite gamin sausoje neužsaliancioje vietoje.

Salinimas

• Laikykités vietiniu atlieku tvarkymo reikalavimu in galiojanciu teises aktu.
• Ispilkite visas chemines medziagas, pvz., variklio alyva arba kura techninés prieziuros centre arba tinkamoje salinimo vietoje.
• Kai gaminysbebenaudojamas, nusiuskite ji "McCulloch" pardavejui arba atiduokite perdirbimo vieta.

Techninai duomenys

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+
Variklis
Gamintojas „McCulloch“ „Briggs	&	Stratton"	„McCulloch“ „McCulloch“ „Briggs	& Stratton"
Darbinis türis, cm3	120 125 120 120	125
Greitis, aps. / min 2900 2900 2900	0 2900 2900
Nominali variklio galia, kW196	2,0 1,6 2,0 2,0	1,6
UždegimoSYSTEMA
Uždegimo Žvaké K7RTC RC12Y	C K7RTC K7RTC RC12YC
Tarpas tarp elektrodu, mm 0,7 0,5	5 0,7 0,7 0,5
Kuro / tepimoSYSTEMA
Kuro bakelio talpa, litrai 0,8 0,8	8 0,8 0,8
Alyvos bako talpa, litrai 0,4 0,4 0,4	4 0,4 0,4
Variklio alyva197	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Svoris
Su tuščais skysciuţbkeliais,kg	24 25 28 29 28
Skleidžiamas triukšmas198
Garso stiprumo lygis, išmatuotas dB (A)	93 93 95 95 95
Garso galios lygis, garantuoja-mas LwA dB (A)	94 94 96 96 96
Garso lygiali199
Naudotojoazzi veikiantis garso slégis, dB (A)	80 80 82 82 82
Vibracijos lygiali, ahveq200
Rankena, m/s2	14,75	14,75 15,68 15,	68 15,68
Pjovimo jranga
Pjovimo aukštis, mm 20-75 20-75	30-80 30-80 30-80
Pjovimo plotis, mm 400 400 460	460 460
Peilis Mulcher 40 Mulcher 40 Mulcher	46 Mulcher 46
Gaminio numeris 5871590-10 58	71590-10 Nuo 58	11889	iki 10	Nuo 5811889 iki 10	Nuo 5811889 iki 10
Žolès rinktuvo galia, litrais 50 50	50 50 50

	M46-125R CLASSIC+	M46-140R CLASSIC+	M46-145WRP CLASSIC+	M46-150WR CLASSIC	M51-140WR CLASSIC+
Variklis
Gamintojas „Briggs & Stratton“	„Briggs & Stratton“	„Honda“ „McCu	loch“ „Briggs & Stratton“	Stratton“
Darbinis türis, cm3	125 140 145 150	140
Greitis, aps. / min 2900 2900 2900	2900 2900
Nominali variklio galia, kW201	1,6	1,98	2,9	2,4	1,9
UždegimoSYSTEMA
Uždegimo Žvaké	RC12YC	RC12YC	BPR5ES	K7RTC	RC12YC
Tarpas tarp elektrrodu, mm	0,5	0,5	0,5	0,7	0,5
Kuro / tepimoSYSTEMA
Kuro bakelio talpa, litrai 0,76 0,8	0,95 1,0 0,76
Alyvos bakelio talpa, litrai 0,4 0,5	0,4 0,4 0,4
Variklio alyva202	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Svoris
Su tuščiais skysčiu bakeliais, kg	27 30 33,5 32 32
Skleidžiamas triukšmas203
Garso stiprumo lygis, išmatuo-tas dB (A)	95 95 95 97 97
Garso galios lygis, garantuoja-mas LwA dB (A)	96 96 95 98 98
Garso lygiaj204
Naudotojo ali veikiantis garso slëgis, dB (A)	82 81 80 82 82
Vibracijos lygiai, ahveq205
Rankena, m/s2	15,68 15,68 3,06	4,27 4,27
Pjovimo jranga
Pjovimo aukëstis, mm 30-80 30-80	0 30-80 30-80	30-90
Pjovimo plotis, mm 460 460 460	460 510
Peilis Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 4.6 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 50	iki 10	Nuo 5811889 iki 10	Nuo 5811889 iki 10	Nuo 5811889 iki 10	5041133-10
Žolës rinktuvo galia, litrais 50 50	50 55 55

	M51-150R CLASSIC	M51-150WR CLAS-SIC	M53-150WR CLAS-SIC
Variklis
Gamintojas „McCulloch“ „McCulloch“	"McCulloch" „McCulloch"
Darbinis türis, cm3	150	150	150
Greitis, aps. / min	2900	2900	2900
Nominali variklio galia, kW206	2,4 2,4 2,4
UždegimoSYSTEMA
Uždegimo Žvaké K7RTC K7RTC K7RTC
Tarpas tarp elektrodu, mm 0,7 0,7 0,7
Kuro / tepimoSYSTEMA
Kuro bakelio talpa, litrai 1,0 1,0 1,0
Alyvos bakelio talpa, litrai 0,4 0,4 0,4
Variklio alyva207	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Svoris
Su tuščais skysciu bakeliais, kg 33 33 33
Skleidžiamas triukšmas208
Garso stiprumo lygis, išmatuotas dB (A) 95 97	98
Garso galios lygis, garantuojamas LWA dB (A)	98 98 98
Garso lygiai209
Naudotojo ali veikiantis garso slègis, dB (A)	81 84 82
Vibracijos lygiai, ahveq210
Rankena, m/s2	4,06 5,55 3,39
P jovimo jranga
P jovimo aukstis, mm 30-90 30-90 30-90
P jovimo plotis, mm 510	530
Peilis	Mulcher 51	Mulcher 51	Mulcher 53
Gaminio numeris	5041133-10	5041133-10	5811886-10
Žolès rinktuvo galia, litrais	55 55 55

EB atitikties deklaracija

EB atitikties declaracijos turinys

Mes, „Husqvarna AB“, SE 561 82 Huskvarna, ŠVEDIJA, savo atsakomybe pareiškiame, kad pateiktas gaminys:
Aprăşymas Vidaus degimo variki liu varoma savaeigé vejapjové
Gamintojas McCulloch
Platforma / tipas / modelis M40-1	20 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS-SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Partija Serijos numeriğ data nuo	2017
visiškai atitinka šias ES direktyvas ir reikalavimus:
Direktyva / reikalavimas Aprăşas
2006/42/EB „dèl mašinç"
2014/30/ES „dèl elektromagnetirio suderinamumo“
2000/14/EB; 2005/88/EB „dèl triukšmo lauke“
Taikomi tokie darnieji standartai ir (arba) techninès specifikacijos: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032
Pagal 2000/14/EB direktyvos V prieda nustatytosios garso vertès pateikiamos šios instrukcijos techniniu duomenu skyriije iri pasirašytoje EB atitikties deklaracijoje.
Pateikta vidaus degimo varikliu varoma savaeigé vejapjové atitinka kontrolè praèjusj pavyzdi.

Saturs

levads. 197

Drošiba. 198

Montaza. 201

Lietošana. 201

Apkope. 202

Pavada'sana, glaba'sana un utilizesana. 205

Tecniskie dati. 205

EK atbilstfibas deklaracija. 209

levads
