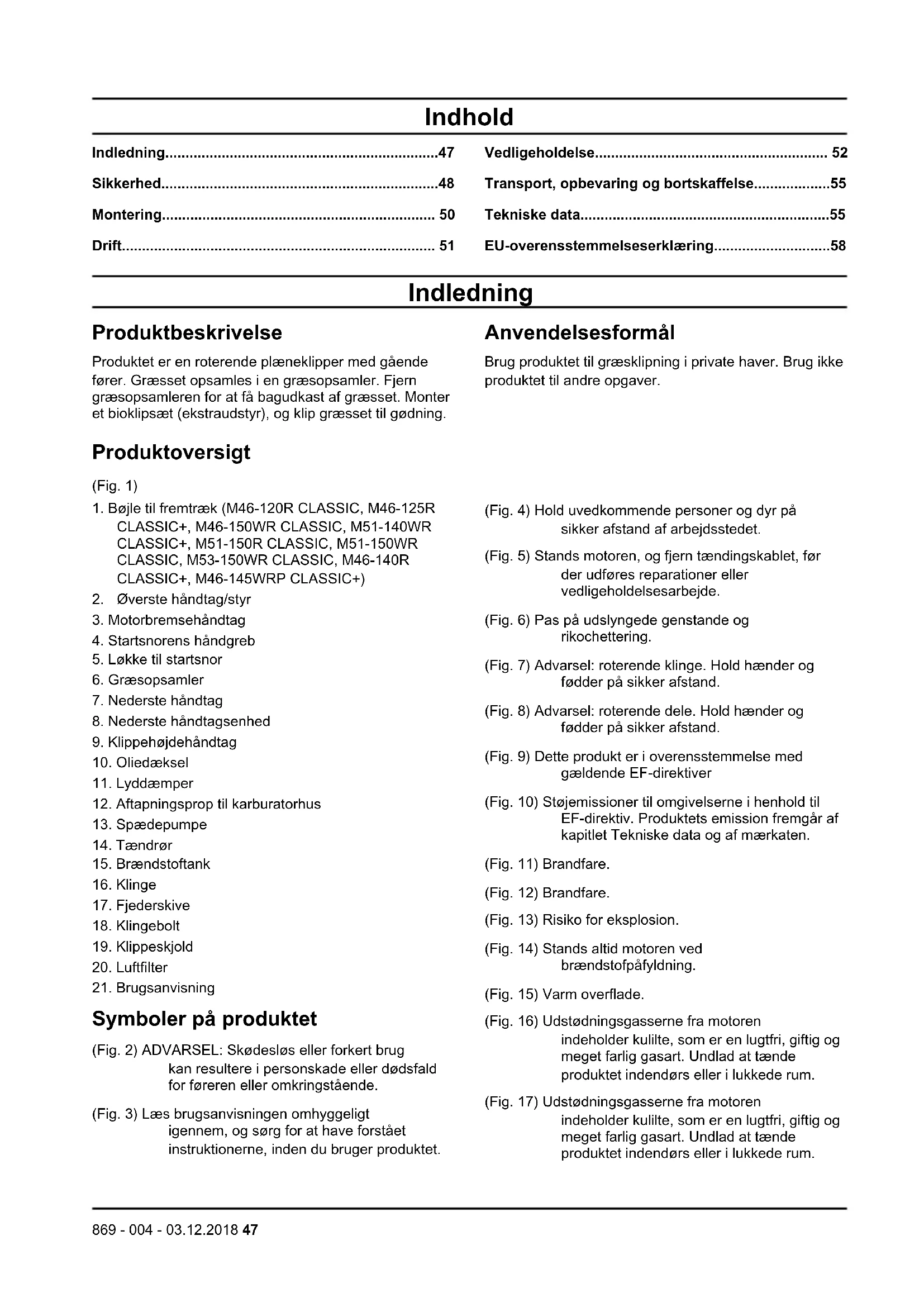

BRUGSANVISNING M46145WRP Classic Plus MCCULLOCH

Produktet er en roterende plæneklipper med gænde fær. Græsset opsamles i en graesopsamler. Fjern graesopsamleren for at fag bagudkast af græsset. Monter et bioklipsæt (ekstraudstyr), og klip græsset til godning.

Produktoversigt

1. Bøjle til fremtræk (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC, M46-140R CLASSIC+, M46-145WRP CLASSIC+)

(Fig. 1)
2. Overste handtag/styr
3. Motorbremsehandtag
4. Startsnorens händgreb
5. Løkke til startsnor
6. Graesopsamler
7. Nederste handtag
8. Nederste handtagsenhed
9. Klippehøjdehandtag
10. Oliedaeksel
11. Lyddaemper
12. Aftapningsprop til karburatorhus
13. Spaedepumpe
14. Taendrør
15. Brændstoftank
16. Klinger
17. Fjederskive
18. Klingebolt
19. Klippeskjold
20. Luftfilter
21. Brugsanvisining

Symboler på produitet

(Fig. 2) ADVAREL: Skodesløs eller forkert brug kan resultere i personskade aller dødsfald for føreren aller omkringstående.
(Fig. 3) Læs brugsanvisingen omhyggeligt
igennem, og sørg for at have forstæt
instruktionerne, inden du brugerprodukter.

Anvendelseformål

Brug produitet til graesklipning i private haver. Brug ikke produitet til andre opgaver.

(Fig. 4) Hold uvedkommende personer og dyr pa sikker afstand af arbejdstedet.
(Fig. 5) Stands motoren, og fjern taendingsktablet, forder udfores reparationer ulleredligeholdelsesarbebje.
(Fig. 6) Pas pa udsvlyngede genstande og rikochettering.
(Fig. 7) Adversel: roterende klinge. Hold hænder og fødder på sikker afstand.
(Fig. 8) Adversel: roterende dele. Hold hænder og fødder på sikker afstand.
(Fig. 9) Dette produit er i overensstemmelse med gaelende EF-direktiver
(Fig. 10) Stjemissioner til omgivelserne i henhold til EF-direktiv. Produktets emission fremgår af kapitlet Tekniske data og af mærkaten.
(Fig. 11) Brandfare.
(Fig. 12) Brandfare.
(Fig. 13) Risiko for eksplosion.
(Fig. 14) Stands altid motoren ved braendstofpafyldning.
(Fig. 15) Varm overflade.
(Fig. 16) Udstodningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at taende Produktet indendors aller i lukkede rum.
(Fig. 17) Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at taende Produktet indendørs eller i lukkede rum.

Bemärk: Andre symboler/mærkater på produit hemviser til certificeringskrav i andre handelsområder.

EUV

ADVARSEL: Ved manipulation af motoren bortfalder EU-typegodkendelsen af dette produit.

• Produktet er forkert repareret.
• Produktet er repareret med dele, der/DD er fra producenten ell er icke er godkendt af producenten
  produktet har tilbehør, der ikke er fra producenten aller ikke er godkendt af producenten.
• Produktet darüber er repareret på et godkendt servicecenter aller af en godkendt myndighed.

Produktansvar

Som nævnt i produktansvarsbestemmelsene hæfter vi\ ikke for skader forårsaget af vores produit, hvis:

Sikkerhed

Sikkerhedsdefinitioner

Advarsler, forholdsrregler og bemaerkninger bruges til at pege pa saerligt vigtige dele af brugsanvisningen.

ADVARSEL: Bruges, hvis føreren udssætter sig selv eller omkringstaende personer for risiko for persorskade eller dødsfald ved tilssidesættelse af instruktionerne i brugsanvisingen.

BEMARK: Bruges, hvis der er risiko for skader på produitet, andre materialer aller det omgivende omrade ved tilssidesaettelse af instruktionerne i brugsanvisingen.

Bemark: Bruges til at give yderligere oplysninger, der er nadvendige i en given situation.

Generelle sikkerhedsinstruktioner

ADVARSEL: Læs følgende
adverselsinstruktioner,inden du bruger\ produktet.

• Dette produit er farlicht, hvis det bruges forkert, aller hvis du ikke er forsigtig. Personskade aller ødsfald kan forekomme, hvis du ikke overholder sikkerhedsinstruktionerne.
• Dette produit danner et elektromagnetisk felt under drift. Dette felt kan i nogle tilfælde påvirke aktive eller passive medicinske implantater. For at reducere risikoen for alvorlige aller ødbringende kvæstelser anbefaler vi, at personer med medicinske implantater kontakter deres læge og producenten af det medicinske implantat, før de tager produktet i brug.
  Vær altid forsigtig, og brug din suntede fornuft. Hvis du..., er sikker pa, hvordanproduktet betjenes en særlig situation: Stop, og kontakt McCulloch forhandleren, inden du fortsetter.

Vær opmaerkoms pa, at føreren er ansvarlig for ulykker, der involveler andre personer eller disses ejendom.
- Hold Produktet rent. Sørg for, at skilte og mærkater er tydeligt læsbare.
Lad参加会议的人，参加会议的人。
- Lad/DDke børn betjene Produktet.
- Lad/DDke en person utden kendskap til vejledningen betjene Produktet.
- Hold altid øje med personer med nedsat fysisk eller mental kapacitet, der brugerproduktet. En voksen skal ære til stede hele tiden.
- Brug/DD: Product, huis du er traet, syg ellere pavirket af alkohol, narkotika eller medicin. Det har en negativ virkning pa synet, overblinkket, koordinationsevnen og dommekraften.
- Brug/DD, hvis det er fejlbehaftet.
- Foretag ikkeændringer på produitet, og undlad af bruge det, hvis der er risiko for, at det er blevetændret af andere.

Sikkerhed i arbejdso MRdet

ADVARSEL: Laes falgende
adverselsinstruktioner,inden du bruger\ produktet.

Fjern genstandesasomgrene,kviste og sten fra arbejdssomradet,inden du brugerproduktet.
- Genstande, som rammer skærudstyret, kan udslynges og forårsage person- og tingskade. Hold omkringstående personer og dyr på sikker afstand af Produktet.
- Undlad at bruge produit i dareligt vejr, som f.eks. tage, regn, hard vind, kraftig kulde og ved risiko for lynnedslag. Det kan vare traettende at bruge produit i dareligt vejr ellr i fugtige ellr vade omrader. Dareligt vejr kan medfore farlige forhold, f.eks. glatte underlag.

• Pas på personer, genstande og situationer, som kan forhindre sikker brug af produitet.
• Pas pa forhindringer som f.eks. rodder, sten, kviste, huller og grøfter. Langt graes kan skjule hindringer.
• Det kan vare farligt at klippe græs på skråninger. Brug ikkeprodukter på skråninger, der hældermere end 15^
• Ladprodukterkorepà tværs af skräninger. Kør ikke op og ned.
  Vær forsigtig, nár du nærmer dig uoverskuelige hjørmer og genstande, som blokerer for udsynet.

Arbejdssikkerhed

ADVARSEL: Læs følgende
adverselsinstruktioner,inden du bruger\ produktet.

• Brug kun produktet til graesslåning. Det er/DDke tilladt at bruge det til andre opgaver.
• Bær personligt beskytttesesudstyr. Se Personligt beskytttesesudstyr på side 49.
• Sorg for, at du ved, hvordan du standser motoren hurtigt i ndstilfaelde.
• Start aldrig motoren i et lukket rum ell er in aerheden af brandfarlige materialer. Motorens udstødningsgasser er varme og kan indeholde gnister, som kan forårsage brand.
• Betjen/DDekkekt, medmindre klingen og alle afskaermninger er monteret korrekt. En forkert monteret klinge kan Iosne sig og forarsage personskade.
• Sorg for, at klingen ikke rammer genstande som f.eks. sten og rødder. Det kan beskadige kniven og boje motorakslen. En bojet aktel giver kraftige vibrationer og stor risiko for, at kniven løsner sig.
• Hvis kniven rammer en genstand, aller der opstär vibrationer, skal du straks standse produit. Tag taendkablet af taendrøret. Undersog, om produit er blevet beskadiget. Reparer skader, aller lad et autoriseret serviceværksted udføre reparationen.
• Fastgor aldrig motorbremsehandtaget permanent pa styret, narn motoren er startet.
• Anbring Produktet på et stabilt, fladt underlag, og start det. Sørg for, at kniven ikke rammer jorden aller andere genstande.
• Hold dig altid bag produitet, mens du betjener det.
• Lad alle hjulene blive pa jorden, og hold 2 hender pa styret, nar du betjener produktet. Hold hender og fddder pa sikker afstand af de roterende klinger.
• TipCREASEktet, nar motoren er startet.
  Vær forsigtig, nár du traekker produktet baglaens.
• Loft aldrig produitet, nár motoren er startet. Hvis du skal lofte produitet, skal du først standse motoren og frakoble tændkablet fra tændrøret.
• Gå ikke baglæns, när du brugerproduktet.

• Stands motoren, nár du bevæger dig hen over områder utden græs, f.eks. stier med grus, sten og asfalt.

• Undlad at kore med produktet, nar motoren er startet. Gå altid fremad, nar du bruger produktet.

• Stands motoren, inden du ændrer klippehøjden. Foretag aldrig justeringer, nar motoren er startet.
• Efterlad aldrig produktet uden opsyn,ningar motoren er startet. Stands motoren, og sorg for, at skareudstyret ikke roterer.

Sikkerhedsinstruktioner for drift

Personligt beskyttelsesudstyr

ADVARSEL: Laes falgende
adverselsinstruktioner,inden du bruger\ produktet.

• Personligt beskyttelsessudstyr udelukker ikke fuldstændigt risikoen for persorskader, men det mindsker graden af skaderne i tilfædle af, at der skulle ske en ulykke. Lad forhandleren hjælp die med at vælgde det rigtige udstyr.
• Brug horeværn, hvis stojniveauet er hjere end 85 dB.
• Brug kraftige, skridsikre stovler erler smo. Brug ici abne smo, og gá heller ikke på bare fodder.
• Brug kraftige, lange bukser.
• Brug om nødvendigt beskyttelseshandsker, f.eks. ved montering, eftersyn aller rengoring af skærudstyret.

Sikkerhedsanordninger på produit

ADVARSEL: Læs følgende
adverselsinstruktioner,inden du bruger\ produktet.

• Brug/DD: et Produkt med defekte sikkerhedsanordninger.
• Kontroller sikkerhedsanordningerne regelmæssigt.
  Hvis sikkerhedsanordningerne er defekte, skal du henvende dig til dit McCulloch-serviceværksted.

Sādan kontrolleres klippeskjoldet

Klippeskjoldet mindsker vibrationer i Produktet og reducerer risikoen for skader fra klingen.

• Undersø klippeskjoldet for at sikre, at der ikke er skader sasom revner.

Motorbremsehandtag

Motorbremsehandtaget standser motoren. Narmotorbremsehandtaget slips, standser motoren.

Ved eftersyn af motorbremsen, startes motoren, hvorefter motorbremsehandtaget slippes. Hvis motoren\ ikke standser inden for 3 sekunder, skal et godkendt McCulloch serviceværksted justere motorbremsen.

(Fig. 18)

Lyddamper

Lyddæmperen sikrer et minimalt stojniveau og sender udstodningsgasserne væk fra føreren.

Brug ikke Produktet, hvis lyddæmperen mangler eller er defekt. En defekt lyddæmper øger støj niveauet og risikoen for brand.

ADVARSEL: Lyddæmperen bliver meget varm under og after brug, og narr motoren kør er i tomgang. Vær forsigtig i nærheden af brandfarlige materialer og/eller dampe for at forbindre brand.

Sadan kontrolleres lyddæmperen

Efterse lyddaemperen regelmaessigt for at sikre, at den er monteret korrekt og ikke er beskadiget.

Brændstofsikkerhed

ADVARSEL: Læs følgende
adverselsinstruktioner,inden du bruger\ produktet.

• Start ikke Produktet, hvis der er brændstof eller motorolie på Produktet. Fjern uønsket brændstof/olie og lad Produktet tørre.
• Hvis du fãr brændstof pã dit tøj, skal du skifte tøj med det samme.
• Undgå at få brændstof på kroppen, da det kan forårsage persökader. Hvis du fär brændstof på kroppen, skal du bruge sæbe og vand til at fjerne brændstoffet.
• Start/DD: Product, hvis motoren laekker. Undersog regelmaessigt motoren for laekager.
  Vær forsigtig med brændstof. Brændstof er letantaendeligt og dampe er eksplosive og kan medføre persorskader eller dødsfald.
• Undgå at indände brændstofdampene, da det kan forårsage persorskader. Sørg for, at der er tilstrækkelig luftstrøm.
  Ryg icke i naerheden af braendstof ellr motor.
  Anbring 参数 varme genstande i nærheden af brandstof aller motor.
• Fyld/DDF, narn motoren er taendt.

• Sorg for, at motoren er afkølet, inden du fylder brandstof pa.
  För du fylder brændstof på, skal du abne brændstoftankens dæksel langsomt og forsigtigt udlose trykket.

• Fyld/DDF.brændstof pAMotoren i et indendors omrade. Utilstrakkelig med luftstrom kan forarsage personskader ell ddsfald pA ground af kvaelning eller kulitte.

• Spænd brændstoftankens dæksel helt. Hvis brændstoftankens dæksel ikke spændes, opstär der risiko for brand.
• Flyt produit minimum 3m / 10 ft fra det sted, hvondu fyldtate tanken, for du starter det.
• Fyld aldrig brændstoftanken helt op. Varme fãr brændstoffet til at udvide sig. Sørg for at bevare ledig plads øverst i brændstoftanken.

Sikkerhedsinstruktioner for vedligeholdelse

ADVARSEL: Læs følgende
adverselsinstruktior, inden du bruger** produktet.

• Udstødningsgasserne fra motoren indeholder kulilte, som er en lugtfri, giftig og meget farlig gasart. Undlad at starte motoren indendørs eller i lukkede rum.
• For der udfores vedligeholdelse afproduktet, standses motoren, og tændkablet tags af tændrøret.
• Brug handsker, nár du udförer vedligeholdelse på skæeudstyret. Klingen er meget skarp, og du kan nemtkommen til at skære dig.
• Tilbehør til ogændringer på produitet, som ikke er godkendt af producenten, kan medføre alvorlig personskade eller ødsfald. Undlad atændre produitet. Brug altid reservationele, der er godkendt af producenten.
• Hvis vedligeholdelsen ikke udføres korrekt og regelmæssigt, øges risikoen for personskade og beskadigelse afproduktet.
• Foretag kun den form for vedligeholdelse, der er angivet i/DDne instruktionsbog. Eventuel anden service skal udfores af et godkendt McCulloch serviceværkedsted.
  Lad et godkendt McCulloch servicevarksted foretage regelmaessig service af produitet.
• Udskift beskadigede, slidte aller defekte dele.

Montering

Sādan samles styret

Nederste handtag

1. Sæt stifterne i bunden af det nederste handtag ind i hullerne som vist i illustrationen. Flugt skruehullerne,

og monter skruerne, skiver og skruehandtag. (Fig. 19)

Overste handtag

1. Juster hullerne på styret med hullerne i det nederste handtag, og monter skruerne, skiver og knopper. På højre side skal du ögsa montere lækken til startsnoren. Spænd skruehändtageneHardt.(Fig. 20)
2. Træk i startsnorens handgreb, og sæt startsnoren omkring lækken. (Fig. 21)
3. Brug stropperne til at fastgore kablerne på styret. (Fig. 22)

Bemerk: Sorg for, at opspændingen af kablerne\ ikke er for hoj.

Sādan samles græsopsamleren
(M40-120 CLASSIC, M40-125
CLASSIC+, M46-120 CLASSIC,
M46-120R CLASSIC, M46-125
CLASSIC+, M46-125R CLASSIC+,
M46-150WR CLASSIC, M51-140WR
CLASSIC+, M51-150R CLASSIC,
M51-150WR CLASSIC, M53-150WR
CLASSIC)

1. Sæt rammen til graesopsamleren ind i græsposen.
   Sørg for, at handtaget på rammen til graesopsamleren er i toppen af graesposen.

2. Fastgør graesposen til graesopsamlerens ramme med clipsene, der findes på posens kant. (Fig. 23)

3. Loft det bageste daeksel.

4. Fastgör graesopsamleren på chassisets overste kant.
5. Sæt graesopsamlerens nederste del i graesudkastkanalen.

Sādan samles græsopsamleren (M46-140R CLASSIC+, M46-145WRP CLASSIC+)

1. Fastgør graesopsamlerens overste del til graesopsamlerens nederste del.
2. Fastgør græesopsamlerens ramme med clipsene. (Fig. 24)
3. Loft det bageste daeksel.
4. Sæt græsopsamlerens kroge på chassisets øverste kant. (Fig. 25)
5. Sæt graesopsamlerens nederste del i græsudkastkanalen.

Sādan samles bioklipproppen

Et findelersaat fas som ekstraudstyr til udvalgte modeller. Modellerne M46-140R CLASSIC+, M46-145WR CLASSIC+, M51-150WR CLASSIC, M53-150WR CLASSIC leveres med findelingsaat. Modellerne M40-120 CLASSIC, M40-125 CLASSIC+ kan/DDke anvendes med et findelersaat.

1. Løft det bageste dæksel, og fjern graesopsamleren.
2. Saet bioklipproppen i udkastkanalen. (Fig. 26)

Drift

Indledning

ADVARSEL: För du bruger Produktet, skal du læse og forstå kapitlet om sikkerhed.

1. Laes brugsanvisingen omhyggeligt igennem, og sorg for at have forstæt instruktionerne.
2. Undersog skareudstyret for at sikre, at det er korrekt monteret og justeret. Se Sadan efteres skaereudstyret pa side 53.
3. Fyld brændstoftanken. Se Sādan pafyldes brændstof pa side 51.
4. Fyld olietanken, og efterse oliestanden. Se Sadan kontrolleres oliestanden pa side 53.

Sādan pafyldes brandstof

Brug om muligt miljo-/alkylatbenzin. Hvis miljo-/ alkylatbenzin ikke er tilgengeligt, skal du bruge blyfri eller blyholdig benzin af god kvalitet. Brug benzin med et

oktantal pa 90 RON Laden for Nordamerika (87 AKI i Nordamerika) aller hjere og med maksimalt 10% ethanol (E10).

BEMAERK: Brug ikke benzin med et oktantalindre end 90 RON.uden for Nordamerika (87 AKI i Nordamerika). Det kan forårsage skader på produitet.

1. Abn brændstoftankens daeksel langsomt for at aflaste trykket.
2. Pafyld brændstof langsomt med en benzindunk. Hvis du spilder brændstof, fjernes det med en klud, og lad resterende brændstof fordampe.
3. Rengør omkring brændstoftankens dæksel.
4. Spænd brændstoftankens daeksel helt. Hvis brændstoftankens daeksel/DDke spændes, opSTAR der risiko for brand.
5. Flyt produit minimum 3 m fra det sted, hvor du fyldte tanken, for du starter det.

Sādan indstilles klippehøjden

1. Flyt klippehøjdehandtaget bagud for at ogeklippehøjden.
2. Flyt klippehøjdehandtaget fremad for at mindske klippehøjden. (Fig. 27)

BEMAERK: Indstil ici klippehøjden for lapt.
Knivene kan ramme jorden, hvis
græsplænens overflade ikke er jegv.

1. Kontroller, at taendkablet er til sluttet til taendrøret.
2. Allerforste gang du starter produitet, skal du trykke pa spaedepumpen 5 gange. Neste gang du starter produit, narn motoren er kold, skal du trykke pa spaedepumpen 3 gange. (Fig. 28)
3. Stil dig bag produitet.
4. Hold motorbremsehandtaget ind mod styret. (Fig. 29)
5. Hold fast i startsnorens handgreb med hore hand.
6. Trak langsomt startsnoren ud, indtil der foles modstand.
7. Traek kraftigt, indtil motoren starter.

ADVARSEL: Vikl aldrig startsnoren rundt om harende.

Sādan bruges hjulenes fremtræk

• Skub bojlen til fremtraekket i retning mod styret. (Fig. 30)
  Før Produktet traekkes baglæns, frakobles fremtraekket, og Produktet skubbes ca. 10cm fremad.
• Slip bojlen til fremtraekket for at frakoble det, f.eks.
  nár du nærmer dig en forbinding.

• Sorg altid for, at klingen er skarp. En slov klinge giver et uregelmaessigt resultat, og graëssets snitflade bliver gul. En skarp klinge bruger desuden mindre energia end en slov klinge.
• Klip aldrig mere end 13 af græs assets længde. Klip først med klippehøjden indstillet højt. Efterse resultatet, og sænk derefter klippehøjden til det ønskede niveau. Hvis græsset er meget højt, skal du køre langsomt og om nødvendigt klippe 2 gange.
• Klip i forskellige retninger hver gang for at undgå striber i græsplænen.

Vedligeholdelse

Indledning

ADVARSEL: Inden der foretages vedligeholdelse, skal du lase og forsta kapitlet om sikkerhed.

Alt service- og reparationsarbejde på produitkræver specialuddannelse. Vi garanterer faglig korrekt reparation og service. Hvis forhandleren ikke er et serviceværksted, kan vedkommenende oplyse om nærmesto serviceværksted.

Vedligeholdelsesskema

Vedligeholdsesintervallerne er fastlagt baseret pa daglig brug af produktet. Intervallerne ændres, hvis Produktet ikke bruges dagligt.

For vedligheholdelse identificeret med * henvises til vegledningen i Sikkerhedsanordninger pa produktet pa side 49.

Vedligeholdelse Hver dag Ugentligt Månedligt
Foretag et generelt eftersyn X
Kontroller oliestanden X
Rengør produitet X
Efterse skæreudstyret X
Efterse klippeskjoldet* X
Efterse motorbremsehändtaget* X
Efterse og justér davvet (koblingskablet) X
Vedligeholdese Hver dag Ugentligt Månedligt
Efterse lyddæmperen* X
Efterse tændrøret X
Skift olie (første gang after 5 timers brug, derefter after hvre 50 timers brug)			X
Skift luftfilteret X
Efterse brandstofsystemet X

Sādan udføres et generelt eftersyn

• Sørg for, at møtrikker og skruer på produit er spændt.

Sādan rengøres produktet udvendigt

• Brug en børste til at fjerne blade, græs og snavs.
• Sorg for, at luftindtaget oven på motoren ikke er blokeret.
• Brug/DD: hjtryksre nser til at rengore produktet.
• Hvis du bruger vand til at rengre produktet, ma vendet ikke sprejtes direkte på motoren.

Sādan rengøres indersiden af klippeskjoldet

1. Tøm brændstoftanken.
2. Placer produit à siden med lyddæmperen nedad.

BEMAERK: Hvis Produktet anbringes med luftfilteret nedad, kan motoren tageskade.

1. Spul indersiden af klippeskjoldet med vand.

Sādan afterses skæreudstyret

ADVARSEL: Taendkablet tages af taendroret for at undgå utilsigtet start af motoren.

ADVARSEL: Brug handsker, nár du udfører vedligeholdelse på skæreudstyret. Klingen er meget skarp, og du kan nemtkommen til at skære dig.

1. Efterse skareudstyret for skader aller revner. Udskift altid skareudstyret, hvis det er beskadiget.
2. Kig på klingen for at se, om den er beskadiget eller sløv.

Bemark: Kniven skal afbalanceres, after den er blevet slebet. Lad et servicecenter skarpe, udskift og afbalancere klingen. Hvis du rammer en forhindring, der fär produktet til at standse, udskiftes den beskadigede klinge. Lad servicecenteret vurdere, om klingen kan files, aller om den skal udskiftes.

Sādan udskiftes klingen

1. Las klingen med en traeklods. (Fig. 31)
2. Fjern klingebolten.
3. Afmonter klingen.
4. Efterse klingeophang og klingebolt for at se, om der er skader.
5. Efterse motorakslen for at sikre, at den ikke er bøjet.
6. Nár du sætter den nye klinge på, skal klingens ender pege i retning af klippeskjoldet. (Fig. 32)
7. Sorg for, at klingen flugter med motorakslens centrum.
8. Lås klingen med en træklods. Monter fjederskiven, og spænd bolten og skiven med et tilspændingsmoment på 45-60 Nm. (Fig. 33)
9. Træk klingen rundt pr. händkraft, og kontroller, at den drejer frit.

ADVARSEL: Brug sikkerhedshandsker. Klingen er meget skarp, og du kan nemkommen til at skare dig.

1. Start Produktet for at afprove klingen. Hvis skiven..., er korrekt fastgjort, forekomm der vibrationeneri!. Produkt, aller klipperesultatet bliver utilfredsstellende.

Sádan kontrolleres oliestanden

BEMERK: Hvis oliveneauet er for lavt, kan det medfere motorskader. Kontroller oliestanden, for du starterproduktet.

1. Anbring Produktet pa et plant underlag.
2. Afmonter olietankens daeksel, hvorpø oliepinden sidder.
3. Tør olien af oliepinden.
4. Stik oliepinden welt ned i olietanken for at få et korrekt billede af oliestanden.
5. Fjern oliepinden.
6. Kontroller oliestanden på malepinden.
7. Hvis oliestanden er lav, skal der afterfyldes med motorolie, og foretag derefter en kontrol af oliestanden ingen.

Sádan skiftes motorolien

ADVARSEL: Motorolen er meget varm umiddelbart after, at motoren er standset. Lad motoren kole af, for du aftapper motorolien. Hvis du spilder motorolie pa huden, kan den fjernes med vand og saebe.

1. Brug produitet, indtil brændstoftanken er tom.
2. Tag taendkablet af taendroret.
3. Tag olietankens daeksel af.
4. Stil en beholder under Produktet til at opsamle motorolien i.
5. Vip produit for at aftappe motorolien fra olietanken.
6. Pafyld ny motorolie af den type, der anbefales i Tekniske data pa side 55.
7. Kontroller oliestanden. Se Sādan kontrolleres oliestanden pa side 53.

Luftfilter

Et luftfilter, der har varet brugt i lang tid, kan/DDke blive helt rent. Udskift luftfilteret med regelmaaessige mellelemrum.

Bemark: Udskift altid et beskadiget luftfilter.

Sádan rengör du papirfilteret.

1. Fjern luftfilterdækslet og papirfilteret.
2. Sla filteret ind mod en flad overflade for at fape partiklerne til at falde af.

BEMAERK: Brug ici oplosningsmidler.
eller trykluft til at rengore papirfilteret.

1. Sæt luftfilteret påigen. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.
2. Saet luftfilterdakslet paigen.

Sādan rengøres skumplastfilteret

1. Fjern luftfilterdakslet og skumplastfilteret.
2. Rens skumplastfilteret med vand og sæbe.
3. Skyl skumplastfilteret i rent vand.
4. Vrid vendet ud af skumplastfilteret, og lad det tøre.

BEMAERK: Brug ikke trykluft. Det kan medføre beskadigelse af skumplastfilteret.

1. Smør skumplastfilteret med motorolie.

2. Pres en ren klud ind mod skumplastfilteret for at fjerne uønsket olie.

3. Sæt luftfilteret påigen. Sørg for, at luftfilteret ligger helt tæt ind til luftfilterholderen.

4. Saet luftfilterdakslet paigen.

Sàdan undersøger du tændrøret

BEMERK: Brug altid anbefalet tændrørstype. Forkert taendrørstype kan forarsage skader på produitet.

• Undersog tændrøret, hvis motoren mangler kraft,\ 但是如果 starter nemt eller ikke fungerer korrekt i tomgangshastighed.
• Sādan mindsker du risikoen for uønsket materiale pa tændrørets elektroder, følg disse instruktioner:

a) Sorg for, at omdrejningstallet i tomgang er indstillet korrekt.
b) Sorg for, at brændstofblandingen er korrekt.
c) Sorg for, at luftfilterer er rent.

Hvis taendroret er beskidt, skal det renses, og samtidig skal det kontrolleres, at elektrodeafstandener korrekt, se Tekniske data pa side 55. (Fig. 34)
- Udskift taendrøret, nár det er nødvendigt.

Sādan undersøger du brændstofsystemet

• Efterse brændstoftankens dæksel og pakningen til brændstoftankens dæksel for at sikre, at der ikke er nogen skader.
• Efterse brændstofslangen for at sikre, at der/DDke er utaetheder. Hvis brændstofslangen er beskadiget, skal du lade et serviceværksted skifte den.

Sādan justeres koblingskablet

Hvis drevet foles traegt, skal koblingskablet justeres.

1. Sæt koblingskablet i forskellige huller på bøjlen til fremtræk for at justere længden. Reducer længden af koblingskablet for at ogé korehastigheden. Forlæng koblingskablet for at reducere korehastighed. (Fig. 35)
   Bemerk: Hvis drevet aktiveres, när du ikke trækker i bogjen til fremtrækkekket, skal koblingskabet forlaenges.
2. Drej justerskruen for små justeringer af korehastigheden. For at øge korehastigheden drejes justerskruen mod uret. For at reducere korehastigheden drejes justerskruen med uret. (Fig. 36)

Hvis drevet foles traegt selv after justeringen, skal du lade et godkendt serviceværksted skifte drivremmen.

Transport, opbevaring og bortskaffelse

• Ved opbevaring og transport af produitet og brændstoffet, skal du sorge for, at der ikke er utæheder eller dampe. Gnister eller Åben ild, f.eks. fra elektriske encheder eller kedler, kan starte en brand.
• Brug altid godkendte beholderere til opbevaring og transport af brændstof.
  Tom brændstoffanken og karburatorhuset, inden du stiller produktet væk i en laengere期内e. Bortskaf brændstoffet pa en lokal miljostation

• Fastgör produit mikkert under transport for at undgå skader og uheld.

• Opbevar produktet i et aflast omrade utilgengeligt for børn eller personer, som ikke er godkendt.
  Opbevar produktet pa et tort og frostfrit sted.

Bortskaffelse

Overhold de lokale krav til genanvendelse og de gaelende regler.
- Bortskaf alle kemikalier, som f.eks. motorolie erler brandstof, hos et servicecenter erler på en lokal miljøstation.
- NärproduktetCREASEiengereeribrug,skaldet sendestilenMcCullochforhandlerllerbortskaffes pa enlokalegenbrugsstation.

Tekniske data

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+
Motor
Mærke McCulloch Briggs & Stratton
Slagvolumen, cm3	120 125 120 120	ton	McCulloch McCulloch Briggs & Stratton
Hastighed, o/min. 2900 2900 2900	0 2900 2900
Nominal motoreffekt, kW46	2,0 1,6 2,0 2,0	1,6
Tændingssystem
Tændrør K7RTC RC12YC K7RTC K7RTC RC12YC
Elektrodeafstand, mm 0,7 0,5 0,7	0,7 0,5
Brændstof-/smøresystem
Brændstoftankvolumen, liter 0,8	0,8 0,8 0,8 0,8
Olietankens kapacitet, liter 0,4 0,4	0,4 0,4 0,4 0,4
Motorolie47	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Vægt
Med tomme tanke, kg 24 25 28	9 28
Støjemissioner48
Lydeffektniveau, mål't dB (A) 93	93 95 95 95
Lydeffektniveau, garanteretLwA dB (A)	94 94 96 96 96
Lydniveaua49
Lydtryksniveau ved brugerensøre, dB (A)	80 80 82 82 82
Vibrationsniveaua, ahveq50
Handtag, m/s2	14,75	14,75 15,68 15,	68 15,68
Skæreudstyr
Klippehøjde, mm 20-75 20-75 30	-80 30-80 30-80
Klippebredde, mm 400 400 460	460 460
Klinge Findeler 40 Findeler 40 Findeler 46 Findeler 46	Findeler 46 Findeler 46
Artikelnummer 5871590-10 5871	590-10 5811889	-10 5811889-10	5811889-10
Græsopsamlerens kapacitet, li-ter	50 50 50 50 50

	M46-125R CLASSIC+	M46-140R CLASSIC+	M46-145WRP CLASSIC+	M46-150WR CLASSIC	M51-140WR CLASSIC+
Motor
Mærke Briggs & Strat-ton	Briggs & Strat-ton	Honda McCulloch Briggs & Strat-ton			ton
Slagvolumen, cm3	125 140 145 150 140
Hastighed, o/min. 2900 2900 2900	0 2900 2900
Nominel motoreffekt, kW51	1,6	1,98	2,9	2,4	1,9
Tændingssystem
Tændrør	RC12YC	RC12YC	BPR5ES	K7RTC	RC12YC
Elektrodeafstand, mm	0,5	0,5	0,5	0,7	0,5
Brændstof-/smøresystem
Benzintankens kapacitet, liter	0,76	0,8	0,95	1,0	0,76
Olietankens kapacitet, liter	0,4	0,5	0,4	0,4	0,4
Motorolie52	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Vægt
Med tomme tanke, kg 27 30 33,5	32 32
Støjemissioner53
Lydeffektniveau, mål't dB (A) 95	95 95 97 97
Lydeffektniveau, garantetLwA dB (A)	96 96 95 98 98
Lydniveauer54
Lydtryksniveau ved brugerensøre, dB (A)	82 81 80 82 82
Vibrationsniveauuer, ahveq55
Handtag, m/s2	15,68	15,68 3,06 4,27	4,27
Skæreudstyr
Klippehøjde, mm 30-80 30-80 30	-80 30-80 30-90
Klippebredde, mm 460 460 460	460 510
Kniv Findeler 46 Findeler 46 Findeler	46 Findeler 51
Artikelnummer 5811889-10 5811889	889-10 5811889	-10 5811889-10	5041133-10
Græsopsamlerens kapacitet, li-ter	50 50 50 55 55

	M51-150R CLASSIC	M51-150WR CLAS-SIC	M53-150WR CLAS-SIC
Motor
Mærke McCulloch McCulloch McCulloch
Slagvolumen, cm3	150 150 150
Hastighed, o/min.	2900	2900	2900
Nominel motoreffekt, kW56	2,4	2,4	2,4
Tændingsystem
Tændrør K7RTC K7RTC K7RTC
Elektrodeafstand, mm 0,7 0,7 0,7
Brændstof/-smøresystem
Benzintankens kapacitet, liter 1,0 1,0 1,0
Olietankens kapacitet, liter 0,4 0,4 0,4
Motorolie57	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Vægt
Med tomme tanke, kg 33 33 33
Støjemissioner58
Lydeffektniveau, mål't dB (A) 95 97 98
Lydeffektniveau, garanteret LWA dB (A) 98 98	98
Lydniveauuer59
Lydtryksniveau ved brugerens øre, dB (A) 81	84 82
Vibrationsniveauuer, \(a_{hveq}\)\(60\)
Håndtag, m/s2	4,06 5,55 3,39
Skæreudstyr
Klippehøjde, mm 30-90 30-90 30-90
Klippebredde, mm 510	510	530
Klinge	Findeler 51	Findeler 51	Findeler 53
Artikelnummer	5041133-10	5041133-10	5811886-10
Græsopsamlerens kapacitet, liter	55 55 55

EU-overensstemmelseserklaering

Indhold i EF-overensstemmelseserklaering

Vi, Husqvarna AB, SE 561 82 Huskvarna, SVERIGE, erklærer under eget ansvar, at det repræsenterede produkt:
Beskrivelse Forbrændingsmotordrevet plæneklipper med*gående fører
Mærke McCulloch
Platform / type / model M40-120	CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASS-SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Batch Serienumre fra 2017 og fremfter
overholder følgende EU-directiver og bestemmelse:
Direktiv/bestemmelse Beskrivelse
2006/42/EF "angående maskiner"
2014/30/EU "angående elektromagnetisk kompatibilitet"
2000/14/EF; 2005/88/EF "vedrønde udendørs støj"
Harmoniserede standarder og/eller tekniske specificationer anvendt er følgende: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032
I overensstemmelse med direktiv 2000/14/EF, bilag V, er de erklærede lydværdier angivet i afsnittet om tekniske data iijke manual og i den underskrevne EF-overensstemmelseserklaering.
Den leverede forbrændingsmotordrevne ride-on plæneklipper med gående færstemmer overens med det eksem-plar, der har gennemgået afprøvningen.

Inhalt

Einleitung 60

Sicherheit 61

Montage. 64

Betrieb. 65

Wartung 66

Koppelingskabel afstellen

Symboler på produitet

Sikkerhetsutstyr på produit

ADVARSEL: Les de falgende advarslene for du bruker produit.

• Hvis du vil stoppe kun driften, slipper du sikkerhetsbøylen.
• Hvis du vil stoppe motoren, slipper du motorbremsehandtaket.

Slik fär du et godt resultat

• Kontroller at mutrene og skruene på produitet er trukket til.

• Bruk en børste for a fjerne lov, gress og smuss.
• Kontroller at luftinntaket på toppen av motoren ikke er blokkert.
• Produktet må ikke rengjores med høytrykksspyler.
• Hvis du bruker vann til à rengjore produitet, ma du不同程度 de la motoren.

1. Tøm drivstofftanken.
2. Plasser produitenet siden med lyddemperen ned.

OBS: Hvis Produktet settes med luftfilteret ned, kan motoren bli skadet.

ADVARSEL: For a hindre utilsiktet start ma du fjerne tenningskabelen fra tennpluggen.

Slik bytter du kniven

1. Las kniven med en trekloss. (Fig. 31)
2. Fjern knivbolten.

3. Fjern kniven.

4. Undersök knivstøtten og knivbolten for Å se om det finnes skader.

5. Undersök motorakselen for a forsikre deg om at den ikke er boyd.
6. Nár du fester den nye kniven, ma du peke de vinklede endene av kniven i retning av klippedekselet. (Fig. 32)
7. Kontroller at kniven er på linje med midten av motorakselen.
8. Lás kniven med en trekloss. Fest sprengskiven, og trekk til bolten og skiven med et moment på 45-60 Nm. (Fig. 33)
9. Trekkniven rundt for hand for a kontrollere at den roterer fritt.

1. Start Produktet for a teste kniven. Hvis kniven ikke er riktig tilkoblet, vil Produktet vibrere, eller klipperesultatet vil ikke bli bra nok.

Slik kontrollerer du oljenivået

OBS: For lav't oljenivå kan forårsake alvorlige motorskader. Kontroller oljenivæt før du starterproduktet.

1. Sett produktet på et flatt underlag.
2. Ta av oljetanklokket med den medfolgende peilepinnen.
3. Fjern gjenværende olje fra peilepinnen.
4. Sett peilepinnen helt ned i oljetanken for a gi et korrekt bilde av oljenivaet.
5. Fjern peilepinner.
6. Kontroller oljenivæt på peilepinnen.
7. Hvis oljenivæt er lav't, fyller du pa motorolje og utfører en ny kontroll av oljenivæt.

Slik skifter du motorolje

Hvis tennpluggen er skitten, ma du rengjore den og samtidig kontrollere at elektrodeavstanden er riktig. Se Tekniske data pa side 232 (Fig. 34)
- Skift pennpluggen nár det er nødvendig.

• Undersök drivstofflokket og pakningen til lokket forå sikre at det ikke er noen skader.
• Undersök drivstoffslangen for à sikre at det/DD finnes lekkasjer. Hvis drivstoffslangen er ødelagt, ma du la et serviceverksted skifte den ut.

Slik justerer du clutchvaieren

Hvis driften foles langsom, er det nodvendig a justere clutchvaieren.

1. Du kan justere lenghten ved a feste den i forskjellige hull pa sikkerhetsbøylen. Reduser lenghten pa clutchvaieren for a oke hastigheten. Forleng clutchvaieren for a redusere hastigheten. (Fig. 35)
   Merk: Hvis driften er innkoblet nár du ikke trekker i sikkerhetsbøylen, ma du forlenge clutchvaieren.
2. For små justeringer av hastigheten kan du vri på justeringsskruen. Hvis du vil øke hastigheten, dreier du justeringsskruen mot urviseren. Hvis du vil senke hastigheten, dreier du justeringsskruen med urviseren. (Fig. 36)

Symboler på Produkten
