GEBRUIKSAANWIJZING M46145WRP Classic Plus MCCULLOCH

Vervoer, opslag en verwerking. 218

Montage. 214

EGverklaring van overeenstemming. 222

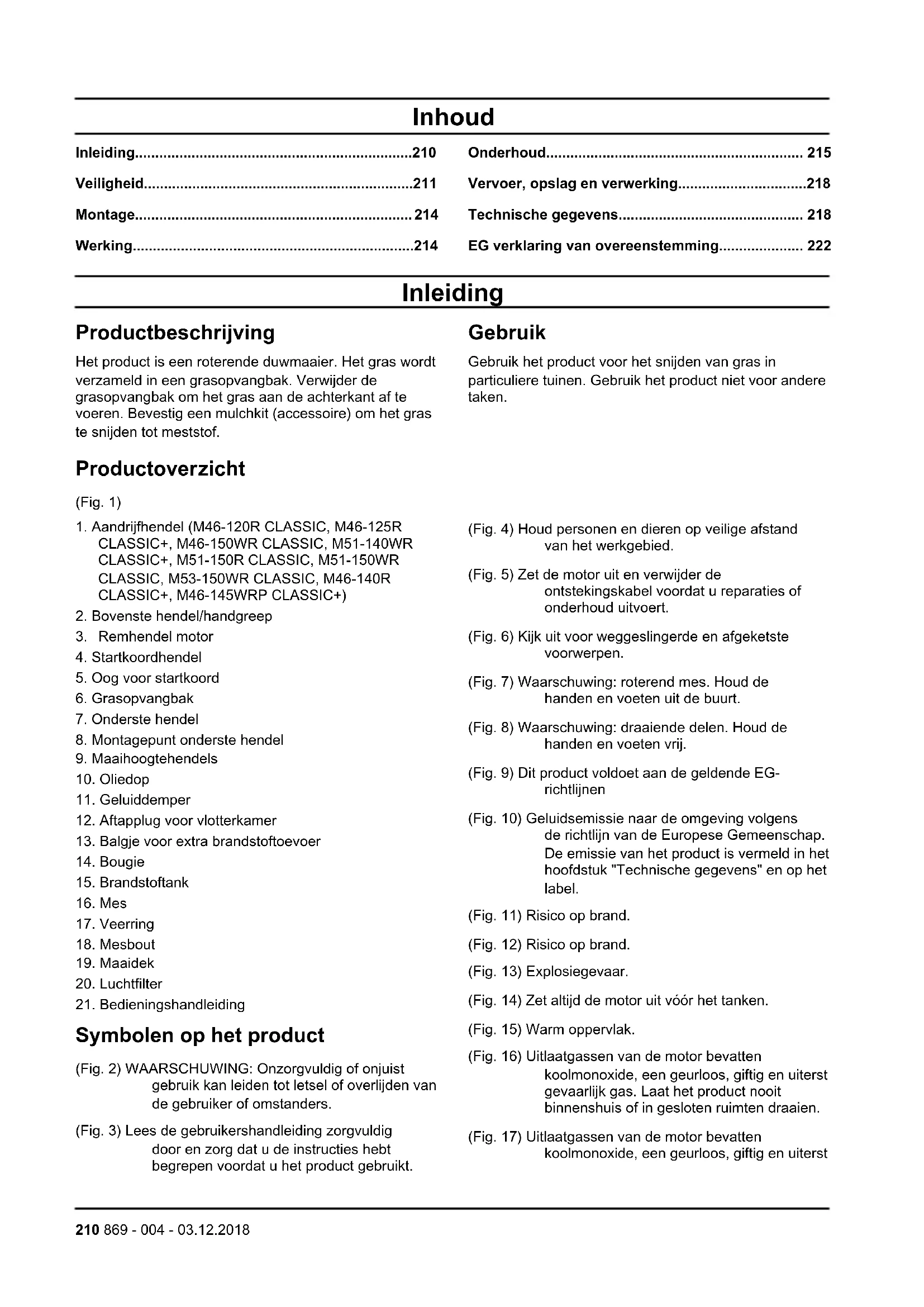

Inleiding

Productbeschrijving

Het product is een roterende duwmaier. Het gras worden verzameld in een grasopvangbak. Verwijder de grasopvangbak om het gras aan deijkenkant af te voeren. Bevestig een mulchkit (accessoire) om het gras te snijden tot meststof.

Gebruik

Gebruik het product voor het snijden van grayscale in particuliere tuinen. Gebruik het product Niet voor andere taken.

Productverzicht

1. Aandrijfhendel (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC, M46-140R CLASSIC+, M46-145WRP CLASSIC+)

(Fig. 1)
2. Bovenste hendel/handgreep
3. Remhendel motor
4. Startkoordhendel
5. Oog voor startkoord
6. Grasopvangbak
7. Onderste hendel
8. Montagepunt onderste hendel
9. Maahoogtehendels
10. Oliedop
11. Geluiddemper
12. Aftapplug voor vlotterkamer
13. Balgje voor extra brandstoftoevoer
14. Bougie
15. Brandstoftank
16.Mes
17. Veerring
18. Mesbout
19. Maaidek
20. Luchtfilter
21. Bedieningshandleiding

Symbolen op het product

(Fig. 2) WAARSCHUWING: Onzorgvuldig of onjuist gebruik kan leiden tot letsel of overlijden van de gebruiker of omstanders.

(Fig. 3) Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen voordat u het product gebruikt.

(Fig. 4) Houd personen en dieren op veilige afstand van het werkgebied.
(Fig. 5) Zet de motor uit en verwijder de ontstekingskabel voordat u reparations of onderhoud uityoert.
(Fig. 6) Kijkuit voorweggeslingerde en afgeketste voorwerpen.
(Fig. 7) Waarschuwing: roterend mes. Houd de handen en voeten uit de buurt.
(Fig. 8) Waarschuwing: draaiende delen. Houd de handen en voeten vrij.
(Fig. 9) Dit product voldoet aan de geldende EG-richtlijnen
(Fig. 10) Geluidsemissie maar de omgeving volgens de richtlijn van de Europese Gemeenschap. De emissie van het product is vermeld in het hoofdstuk "Technische gegevens" en op het label.
(Fig. 11) Risico op brand.
(Fig. 12) Risico op brand.
(Fig. 13) Explosiegevaar.
(Fig. 14) Zet altijd de motor uit voor het tanken.
(Fig. 15) Warm oppervlak.
(Fig. 16) Uitlaatgassen van de motor bevatten
koolmonoxide, een geurloos, giftig en uiterst
gevaarlijk gas. Laat het product nooit
binnenshuis of in gesloten ruimten draaien.
(Fig. 17) Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst

gevaarlijk gas. Laat het product nooit binnenshuis of in gesloten ruimten draaien.

Let op: Andere symbolen/stickers op het product hebben betrekking op certificeringseisen voor overige commerciele markten.

EU V

WAARSCHUWING: De EU-typegoedkeuring van dit product vervalt als ongeoorloofde wijzigingen aan de motor aangebracht worden.

Productaansprakelijkheid

Zoals uiteengezet in de wet voor productaansprakelijkheid zich wij Niet aansprakelijk voor schade die door ons product worden veroorzaakt, indien:

• het product Niet goed is gerepareerd.
• het product is gerepareerd met onderdelen die nicht van de fabrikant afkomstig zijn, of onderdelen die zichাঙ发展格局 door de fabrikant.
• het product een accessoire bevat dat Niet afkomstig is van de fabrikant of Niet is goedgekeurd door de fabrikant.
• het product Niet is gerepareerd door een erkend servicepunt of door een erkende autoriteit.

Veiligheid

Veiligheidsdefinities

Waarschuwingen, voorzorgsmaatregelen en opmerkingen worden gezruikt om te wijzen op belangrijke delen van de handleiding.

WAARSCHUWING: Wortd gebruikt om te wijzen op de kans op ernstig of fataal letsel voor de gebruiker of omstanders wanner de instructies in de handleiding nicht worden gevolgd.

OPGELET: Wordt gebruikt indien er een risico bestaat op schade aan het product en andere eigendommen of aan de omgeving wanner de instructies in de handleiding nicht worden gevolgd.

Let op: Geven verdere informatie die nodig is in een bepaalde situatie.

Algemene veiligheidsinstructies

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Dit product is gevaarlijk als het verkeerd worden gezruikt, of als u zich voorzichtig bent. Letsel of overlieden konnen het gevolgijken als u de veiligheidsvoorschriften negeert.
• Dit product produeertijdens bedrijf een elektromagnetisch veld. Dit veld kan onder bepaalde omstandigheden de werkung van actieve of passieve medische implantaten verstoren. Om het risico op ernstig of dodelijk letsel te beperken, raden we personen met een medisch implantaat aan om

contact op te nemen met hun arts en de fabrikant van het medische implantaat alvorens dit product te gaan gebruiken.

• Wees altijd voorzichtig en gebruik uw gezond verstand. Als u Niet zeker weet hoe u het product要去 bedieren in een bepaalde situatie, stop dan en informeer bij uw McCulloch dealer voordat u overdergaat.
  Denk erom dat de bediener of gebruiker verantwoordelijk is voor ongelukken of beschadigingen aan eigendommen.
• Houd het product schoon. Zorg ervoor dat u de aanduidingen en stickers duidelijk kutk lezen.
• Laat niemand het product gebruiken tenzij u zeker weet dat deze de inhoud van de gebruikershandleiding hebben gelezen en begrepen.
• Laat het product Niet door een kind bedieren.
• Laat het product Niet bedieren door een persoon die de instructies Niet hebft gelezen.
• Houd Personen met een lichamelijke of geestelijk beperking die het product gebruiken, algijd in de gaten. Er要去 allen tjnde een verantwoordelijk volwassene aanwezig+zijn.
• Gebruik het product nooit als u moe of ziek bent, of onder invloed van alcohol, drugs of medicijnen verkeert. Dit heeft een negatif effect op uw visie, alertheid, koordinatie en oordeel.
• Gebruik het product Niet als het defect is.
• Wijzig dit product Niet of gebruik het Niet als het door anderen kan zich gewijzigd.

Veiligheid van het werkgebied

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Verwijder objecten zoals takken, twijgen en stenenuit het werkgebied voordat u het product gaat gebruiken.
• Objecten die gegen de snijuitrusting aankommen, können worden uittgeworpen en schade veroorzaken aan Personen en objecten. Houd omstanders en dieren op veilige afstand van het product.
• Gebruik het product nooit in slechte weersomstandigheden zoals mist, regen, sterke wind, hevige kou of als er gevaar is voor blikkseminslag. Het gebruik van dit product bij slecht weer of op vochtige of natteplaatsen is vermoeiend. Slecht waar kan leiden tot gevaarlijke situatuies zoals gladde ondergronden.
• Kijkuit voor personen,objecten en situations die een veilig gebruik van het product konnen verhinderen.
• Kijkuit voor obstakels zoals wortels, stenen,takjes, kuilen en greppels. Obstakels konnen moeilijk te zien+zijn door hoog gras.
• Gras maaien op hellingen kan gevaarlijk zich.
  Gebruik het product Niet op een helling van meer dan 15^ .
• Gebruik het product dwars over het oppervlak van hellingen. Ga Niet van bovenaar beneden.
• Wees voorzichtigig wonneer u in de buurt komt van onoverzachtelijkke bochten en voorwerpen die uw zich hunnen belemmeren.

Werkveiligheid

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik dit product alleen om gazons te maaien. Het is Niet toegestaan om het product voor andere doeleinden te gebruiken.
  Maak altijd gebruik van persoonlijke beschermingsmiddelen. Zie Persoonlijke beschermingsuitrusting op pagina 212.
• Zorg ervoor dat u weet hoe u de motor in een noodsituatie snel kutst stoppen.
• Start de motor nooit in een gesloten ruimte of in de buurt van brandbaar materiaal. De uitlaatdampen van de motor zijn heet en kuren vonken bevatten die brand+kennenveroorzaken.
• Gebruik dit product alleen als het mes en alle afdekkingen correct+zijn bevestigd. Een verkeerd bevestigd mes kan losraken en letselveroorzaken.
• Zorg ervoor dat het mes geen voorwerpen raakt zoals stenen en wortels. Hierdoor kan het mes beschadigen en de motoras verbuigen. Een gebogen asveroorzaakt zware trillingen en een zeer groot risico dat het mes losraakt.

• Stop het product onmiddelijk als het mes een voorwerp worden geraakt of als zich trillingen voordoen. Ontkoppel de ontstekingskabel van de bougie. Controller het product op schade. Repareer schade of的那一enkende serviceworkplaats de reparatie uitvoeren.

• Bevestig de motorremhendel nooit permanent aan de handgreep wanner de motor worden gestart.

• Plaats het product op een stabiele, vlakke ondergrond en start het. Zorg ervoor dat het mes Niet in aanraking komt met de grond of andere voorwerpen.
• Blijf algtd Achter het product wanner u het gebruikt.
• Zorg dat alle wielen op de grond blijven en houd 2 handen op de handgreepijdens de bediening van het product. Houd uw handen en voeten uit de buurt van de roterende messen.
  Kantel het product Niet terwijl de motor draait.
• Wees voorzichtig wonneer u het product waar achteren trekt.
• Til het product nooit op verwijl de motor draait. Als het product toch moet worden opgetild,zet dan eerst de motor uit en ontkoppel de ontstekingskabel van de bougie.
• Loop nicht achechteruit wonneer u het product bedient.
• Stop de motor als u in gebieden zonder gras kommt, bijvoorbeeld op padsen van grind, stenen en asfait.
• Loop Niet hard met het product wanner de motor is ingeschakeld. Loop algtd rustig wanner u het product bedient.
• Zet de motor uit voordat u de maaihoogte wijzigt. Voer nooit afstellingen uit verwijl de motor draait.
• Houd altijd toezicht op het product wanner de motor draait. Schakel de motor uit en zorg ervoor dat de snijuitrusting Niet draait.

Veiligheidsinstructies voor bediening

Persoonlijke beschermingsuitrusting

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Persoonlijke beschemingsuitrusting können nicht alle risico's uitsluiten maar können de ernst van eventueel letsel helpen beperken. Vraag uw dealer u te helpen bij het kiezen van de juiste beschemingsmiddelen.
• Gebruik gehoorbescherming als het geluidsniveau hoger is dan 85 dB.
• Gebruik zware antislipplaarzen of -schoenen. Draag geen open schoenen en loop Niet op blote voeten.
  Draag een lange broek van stevige stof.
• Draag zo nodig beschermende handschoenen, bijvoorbeeld bij het monteren, inspecteren of reinigen van de snijuitrusting.

Veiligheidsvoorzieningen op het product

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Gebruik het product nooit wanner de veiligheidsvoorzieningen defect়n.
• Controller de veiligheidsvoorzieningen regelmatig op een juiste werking. Als de veiligheidsvoorzieningen defect zijn, neem dan contact op met uw McCulloch serviceworkplaats.

De kap van het maiadek controleren

De kap van het maaidek vermindert trillingen in het product en vermindert het risico op letsel door het mes.
- Controller de kap van het maaidek om te zien of er geen schade is, zoals barsten.

Remhendel motor

De motorrem schakelt de motor uit. Als de remhendel van de motor wordt losgelaten, stopt de motor.

Voor een inspectie van de motorrem start u de motor en waar de motorremhendel los. Als de motor Niet binnen 3 seconden stopt, waar u een erkende McCulloch servicewerkplaats de motorrem afstellen.

(Fig. 18)

Geluiddempper

De uitlaatdemper is bedoeld om het geluidsniveau zo laag möglich te honden en om de uitlaatgassen weg te voeren van de gebruiker.

Gebruik het product Niet als de demper ontbreekt of beschadigd is. Bij een defecte uitlaatdempo stijgt het geluidsniveau en neemt het risico op brand toe.

WAARSCHUWING: De uitlaatdemper wordt erg heet tijdens en na gebruik en wanneer de motor draait bij stationair toerial. Wees voorzichtig in de buurt van brandbare materialen en/of dampen om brand te voorkomen.

Geluidemper controeren

• Inspector de uitlaatdempo regelmatig om te verifiernen of die goed vastzit en nicht beschadigd is.

Brandstofveiligung

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Start het product Niet als er brandstof of motorolie op het product aanwezig is. Verwijder de ontgewenste brandstof/olie en LAST het product drogen.

• Als u brandstof op uw kleding morst, trek dan direct andere kleding aan.
  Zorg dat er geen brandstof op uw lichaamterecht komt, dit kan letsel verroorzaken. Als er brandstof op uw lichaamterecht komt, verwijder deze dan met water en zoep.

• Start het product Niet als er spreke is van een motorlekkage. Controller de motor regelmatig op lekkage.

• Wees voorzichtig met brandstof. Brandstof islicht ontvlambaar en de dampen zijn explosief. Ze kunnen letsel veroorzaken of leiden tot de dood.
• Adem geen brandstofdampen in, dit kan letsel veroorzaken. Zorg voor voldoende ventilatie.
• Rook nicht in de buurt van de brandstof of de motor.
• Plaats geen warme voorwerpen in de buurt van de brandstof of de motor.
  Vul geen brandstof bij verwijl de motor is ingeschakeld.
  Zorg ervoor dat de motor koud is wanner u brandstof bijvult.
• Draai de tankdop langzaam open en LAST de druk voorzichtig ontsnappen voordat u brandstof bijvult.
  Vul geen brandstof voor de motor bij in een afgesloten ruimte. Onvoldoende ventilatie kan leiden tot ernstig letsel of de dood door verstikking of het inademen van koolmonoxide.
• Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
• Verplaats het product minstens 3 m van deplaats waar u de brandstoffank hebt gezuld, voordat u het product start.
• Vul de brandstoftank Niet volledig. Door但它zet de brandstofuit.Zorgervoordat erruimteoverblijftaan de bovenkant van de brandstoftank.

Veiligheidsinstructies voor onderhoud

WAARSCHUWING: Lees de volgende waarschuwingen voordat u het product gaat gebruiken.

• Uitlaatgassen van de motor bevatten koolmonoxide, een geurloos, giftig en uiterst gevaarlijk gas. Start de motor nooit binnenshuis of in gesloten ruimten.
• Voordat u het onderhoud van het product uitvoert, zet u de motor uit en verwijdert u de ontstekingskabel van de bougie.
• Draag beschermende handschoenen wonneur u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwondenveroorzaken.
• Accessoires en wijzigingen aan het product die nicht zichen goedgekeurd door de fabrikant,{kunnen leiden tot ernstig letsel of overlijden. Breng geen wijzigingen aan het product aan. Gebruik alleen accessoires die zichen goedgekeurd door de fabrikant.
• Als het onderhoud Niet correct en regelmatig worden uitgevoerd, neemt de kans op letsel of schade aan het product toe.
• Voer alleen onderhoud UIT zoals beschreiben in deze gebruikershandleiding. Alle overige onderhoudswerkzaamheden要去en worden

uitgevoerd door een erkende McCulloch servicewerkplaats.

• Laat een erkende McCulloch serviceworkplaats regelmatig onderhoud aan het product uitvoeren.

• Vervang beschadigde, versleten of defeche onderdelen.

Montage

Hendel monteren

Onderste gedeelte van de hendel

1. Plaats de pennen onderaan de hendel in de gaten zoals weergegeven in de afbeelding. Lijn de schroefgaten uit en breng de schroeven, sluitingen en knuppen aan. (Fig. 19)

Bovenste gedeelte van de hendel

1. Lijn de gaten in de handgreep uit met de openings in de onderste hendel en breng de schroeven, sluitringen en knappen aan. Breng aan de rechterkant ook het oog voor het startkoord aan. Draai de knappen volledig vast. (Fig. 20)
2. Trek aan de startkoordhendel en voer het startkoord door het oog voor het startkoord. (Fig. 21)
3. Gebruik de spanbanden om de kabels aan het handvat te bevestigen. (Fig. 22)

Let op: Zorg ervoor dat de spanning in de kabels nicht te hoog is.

Grasopvangbak monteren (M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)

1. Plaats het frame van de grasopvangbak in de stoffen zak. Zorg ervoor dat de handgreep op het frame van de grasopvangbak bovenop de zak zit.

2. Bevestig de zak aan het frame van de grasopvangbak met de klemmen aan de rand van de zak. (Fig. 23)

3. Til de achechterklep op.
4. Bevestig de grasopvangbak aan de bovenrand van het chassis.
5. Plaats het onderste deel van de grasopvangbak in het grasuitwerpkanaal.

Grasopvangbak monteren (M46-140R CLASSIC+, M46-145WRP CLASSIC+)

1. Bevestig het bovenste gedeelte van de grasopvangbak aan het onderste deel van de grasopvangbak.
2. Bevestig het frame van de grasopvangbak met de klemmen. (Fig. 24)
3. Til de achechterklep op.
4. Bevestig de haken op de grasopvangbak aan de bovenrand van het chassis. (Fig. 25)
5. Plaats het onderste deel van de grasopvangbak in het grasuitwerpkanaal.

Mulchplug monteren

Er is een mulchkit verkrijgbaar als accessoire, alleen voor bepaalde modellen. De modellen M46-140R CLASSIC+, M46-145WRP CLASSIC+, M51-150WR CLASSIC, M53-150WR CLASSIC worden standard geleverd met een mulchkit. De modellen M40-120 CLASSIC, M40-125 CLASSIC+ können nicht worden gebruikt met een mulchkit.

1. Til de achechterklep op en verwijder de grasopvangbak.
2. Steek de mulchplug in het afvoerkanaal. (Fig. 26)

Werking

Inleiding

WAARSCHUWING: Voordat u het product gaat gebruiken, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voordat u het product gaat bedieren

1. Lees de gebruikershandleiding zorgvuldig door en zorg dat u de instructies hebt begrepen.

2. Controller de snijuitrusting om te zien of deze correct is gemonteerd en afgesteld. Zie Snijuitrusting controeren op pagina 216.

3. Vul de brandstoftank. Zie Brandstof bijvullen op pagina 214.
4. Vul de olietank en controller het oliepeil. Zie Oliepeil controlleren op pagina 217.

Brandstof bijvullen

Gebruik emissiearme of alkylaatbenzine, indien beschikbaar. Als er geen emissiearme of

alkylaatbenzine beschikbaar is, gebruik dan een loodvrije benzine van goede kwaliteit, of loodhoudende benzine. Gebruik een benzine met een octaangetal van minimaal 90 RON buiten Noord-Amerika (87 AKI in Noord-Amerika) of hoger en met maximaal 10% ethanol (E10).

OPGELET: Gebruik geen benzine met een octaangetal lager dan 90 RON buite Noord-Amerika (87 AKI in Noord-Amerika). Dit kan schade aan het product verroorzaken.

1. Draai de brandstoftankdop langzaam los om de druktelaten ontsnappen.
2. Vul langzaam met een benzinejerrycan. Als u brandstof morst, verwijder deze dan met een doek en LAST de resterende brandstof opdrogen.
3. Maak het gebied rond de brandstoftankdop goed schoon.
4. Draai de tankdop volledig aan. Als de tankdop nicht volledig is aangedraaid, bestaat een risico op brand.
5. Verplaats het product minstens 3m (10 ft) van deplaats waar u de brandstoffank hebt gezuld, voordat u het product start.

Maaihoogte afstellen

1. Breng de maaihoogtehendel maar achefteren om de maaihoogte te vergroten.
2. Breng de maaihoogtehendel maar voren om de maaihoogte te verkleinen. (Fig. 27)

OPGELET: Stel de maaihoogte Niet te laag in. Als het oppervlak van het gazon nicht waterpas is, kuren de messen de grond raken.

Product starten

1. Controller of de ontstekingskabel is verbonden met de bougie.

2. Druk het balgje voor extra brandstoftoevoer 5 keer in wanner u het product voor de allereerste keer start. Druk het balgje voor extra brandstoftoevoer 3 keer in wanner u het product een volgende keer start met een koude motor. (Fig. 28)

3. Blijf anschter het product.

4. Houd de motorremhendel gegen de handgreep. (Fig. 29)
5. Houd het startkoord in uwrechterland.
6. Trek het startkoord langzaam maar buiten totdat u enige waarstand voelt.
7. Krachtig trekken om de motor te starten.

WAARSCHUWING: Wikkel het startkoord Niet rond uw hand.

De aandrijving op de wielen gebruiken

• Druk de aandrijfhendel in de richting van de handgreep. (Fig. 30)
• Voordat u het productaarachteren trekt, moet u de aanrijving uitschakelen en het product ongeveer 10cmaar voren duwen.
• Laat de aandrijfhendel los om de aandrijving uit te schakelen, bijvoorbeeld wanner u bij een obstakte kommt.

Product stoppen

• Als u de alleen de aandrijving wilt stoppen, laut u de aanrijfhendel los.
• Als u de motor wilt stoppen, THAT u de motorremhendel los.

Een goed resultaat verkrijgen

• Gebruik.altijd een scherp mes. Een bot mes geegt een onregelmatigresultaat en het snijvlak van het gras wordt geel. Een scherp mes verbruikt ook minder energia dan een bot mes.
  Maai nooit meer dan 1/3e van de lenghte van het gras af. Maai eerst met een hoog ingestelde maaihoogte. Controller het resultaat en verlaag de snijhoogte tot een geschiktiveau. Als het gras=echt lang is, rijd dan langzaam en maai zo nodig 2 keer.
  Maai elke keer in een andere richting, om het ontstaan van strepen in het gazon te voorkomen.

Onderhoud

Inleiding

WAARSCHUWING: Voordat u onderhoud gaat UITvoeren, dient u het hoofdstuk over veiligheid te lezen en hebben begrepen.

Voor alle onderhouds- en reparatiewerkzaamheden aan het product is speciale training nodig. Wij garanderen de beschikbaarheid van professionele reparations en

onderhoud. Indien uw dealer geen servicewerkplaats heeft, vraag hem dan waar de dichtst bijzijnde servicewerkplaats.

Onderhoudsschema

De onderhoudsintervallen worden berekend op basis van het dagelijks gebruik van het product. De intervallen veranderen als het product Niet dagelijks worden gebruikt.

Onderhoud	Elke dag Wekelijks	Maande- lijkss
Algemene inspectie uitvoeren X
Motoroliepeil controlleren X
Product reinigen X
Snijuitrusting controlleren X
Kap van het maaidek controlleren* X
Motorremhendel controlleren* X
Aandrijving controlleren en afstellen (koppelingskabel) X
Demper controlleren* X
Bougie controlleren X
Olie verversen (de eerste keer na 5aar gebruik, dan na elke 50aar ge- bruik)		X
Vervang het luchtfilter X
Brandstofsystemeem controlleren X

Algemene inspectie uitvoeren

• Controller of de moeren en schroeven op het product goed+zijn vastgedraaid.

Product aan de buitenkant reinigen

• Gebruik een borstel om bladeren, gras en vuil te verwijderen.
  Zorg dat de luchtinlaat op de bovenkant van de motor Niet is geblokkeerd.
• Reinig het product Niet met een hagedruksput.
• Als u water gebruikt om het producte te reinigen, spuit dan geen water rechtsstreeks op de motor.

Binnenoppervlak van de kap van het maaidek reinigen

1. Leeg de brandstoftank.
2. Plaats het product op+zijn Kant met de demper maar beneden.

OPGELET: Als het product met het luchtfilter maar beneden worden geplaatst, kan de motor beschadigd raken.

1. Spuit de binnenkant van het maaidek schoon met water.

Snijuitrusting controleren

WAARSCHUWING: Verwijder de ontstekingskabel van de bougie om te voorkomen dat de motor per ongeluk worden gestart.

WAARSCHUWING: Draag beschermende handschoenen wonneer u onderhoud aan de snijuitrusting uitvoert. Het mes is zeer scherp en kan gemakkelijk snijwondenveroorzaken.

1. Controller de snijuitrusting op beschadiging of scheuren. Vervang beschadigde snijuitrusting alttjd.
2. Kijk waar het mes om te zien of dit is beschadigd of bot is.

Let op: Het mes moet na het slijpen worden gebalanceerd. Laat het slijpen, verrangen en balanceren door een servicecentrum uitvoeren. Als u een obstakel raakt waardoor het product stopt, verrang dan het beschadigde mes. Laat het servicecentrum beoordealen of het mes kan worden geslepen of moet worden verrangen.

Mes verrangen

1. Zet het mes vast met een houten blok. (Fig. 31)

2. Verwijder de mesbout.

3. Verwijder het mes.

4. Controller de messteun en de mesbout om te zien of er schade is.
5. Controller de moturas om te controleren of deze nicht is verbogen.
6. Wanner u het neue mes bevestigt, richt dan de gebogen uiteinden van het mes waar de kap van het maaidek. (Fig. 32)
7. Controller of het mes is uitgelijnd met het midden van de motoras.
8. Zet het mes vast met een houten blok. Bevestig de veerring en draai de bout en ring vast met een aanhaalmoment van 20 Nm.45-60 (Fig. 33)
9. Draai het mes met de hand rond en controllerer of het vrij draait.

WAARSCHUWING: Draag
handschoenen van dikke stof. Het mes
is zeer scherp en kan gemakkelijk
snijwonden veroorzaken.

1. Start het product om het mes te testen. Als het mes Niet goed is bevestigd, zich er trillingen in het product of is het maairesultaat Niet goed.

Oliepeil controlleren

OPGELET: Een te laag oliepeil kan ernstige schade aan de motor veroorzaken. Voer een controle van het oliepeil uit voordat u het product start.

1. Zet het product op een vlakke ondergrond.
2. Verwijder de olietankdop met de bijgevoegde peilstok.
3. Veeg de olie van de peilstok.
4. Steek de peilstok volledig in de olietank om een goed beeld van het oliepeil te krijgen.
5. Verwijder de peilstok.
6. Controller het oliepeil op de peilstok.
7. Als het oliepeil laag is, vult u bij met motorolie en controleert u het oliepeil opnieuw.

Motorolie verversen

WAARSCHUWING: Motorolie is nog erg heet direct nadat de motor is uitgezet. Laat de motor afkoelen voordat u de motorolie aftapt. Als u motorolie morst op uw huid, was die dan af met water en zeep.

1. Gebruik het product totdat de brandstoftank leeg is.
2. Verwijder de ontstekingskabel van de bougie.
3. Verwijder de olietankdop.

4. Plaats een opvangbak onder het product om de motorolie in op te vangen.

5. Kantel het product om de motorolie uit de olietank af te tappen.

6. Vul bij met neue motorolie van het type dat wordt aanbevolen in Technische gegevens op pagina 218.
7. Controller het oliepeil. Zie Oliepeil controeren op pagina 217.

Luchtfilter

Een luchtfilter dat langeijd is gebruikt, kan nicht volledig worden gereinigd. Vervang het luchtfilter regelmatig.

Let op: Vervang een beschadigd luchtfilter.altijd.

Papierfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het papierfilter.
2. Tik het filter gegen een vlakke ondergrund om de deeltjes te verwijderen.

OPGELET: Gebruik geen oplosmiddel of perslucht om het papierfilter te reinigen.

1. Zet het luchtfilter terug. Controller of het luchtfilter de luchtfilterhouser volledig aflsuit.
2. Zet het luchtfilterdeksen terug.

Kunststof schuimfilter reinigen

1. Verwijder het luchtfilterdeksel en verwijder het kunststof schuimfilter.
2. Reinig het kunststof schuimfilter met water en zeep.
3. Spoel het kunststof schuimfilter af in schoon water.
4. Knijp het water uit het kunststof schuimfilter en LAST het drogen.

OPGELET: Gebruik geen perslucht. Dit kan het kunststof schuimfilter beschaden.

1. Smeer het kunststof schuimfilter met motorolie.
2. Duw een schone doek gegen het kunststof schuimfilter om overtollige olie te verwijderen.
3. Zet het luchtfilter terug. Controller of het luchtfilter de luchtfilterhouser volledig aflsuit.
4. Zet het luchtfilterdeksen terug.

Bougie controlleren

OPGELET: Gebruik alkijd het juiste bougietype. Een verkeerd type bougie kan schade aan het product veroorzaken.

• Controller de bougie als de motor weinig vermogen heeft, nicht gemakkelijk te starten is of stationair nicht goed draait.

• Volg deutsche instructies om het risico van ongewenst materiaal op de elektroden van de bougie te beperken:
  a) Zorg ervoor dat het stationair toerental.altijd juist is afgesteld.
  b) Zorg dat het brandstofmengsel correct is.
  c) Zorg dat het luchtfilter schoon is.
  Maak de bougie schoon als deze vuil is en controllerer of de afstand:tussen de elektroden correct is, zie Technische gegevens op pagina 218. (Fig. 34)

• Vervang de bougie indien nodig.

Brandstofsysteme controleren

• Controller de brandstoffankdop en de afdichting van de brandstoffankdop om te zien of er geen schade is.
• Controller de brandstofslang om te controleren of er geenlekken,zijn. Als de brandstofslang beschadigd is,laat dieze dan door een servicemonteur verwangen.

Als de aandrijving traag lijkt, moet de koppelingskabel worden afgesteld.

1. Bevestig de koppelingskabel in een ander gat op de aandrijfhendel om de lenghte ervan af te stellen. Verkort de koppelingskabel om de rijsnelheid te verhogen. Verleng de koppelingskabel om de rijsnelheid te verlagen. (Fig. 35)
   Let op: Als de aandrijving is ingeschakeld verwijl u niet aan de aandrijfhendel trekt, moet u de koppelingskabel verlengen.
2. Gebruik de stelschroef voor de fijnafstelling van de rijnselheid. Draai de stelschroef linksom om de rijnselheid te verhogen. Draai de stelschroef rechtsom om de rijnselheid te verlagen. (Fig. 36)

Als de aandrijving ook na de afstelling traag lijkt, maar dan de aandrijfrem verrangen door een erkende servicemonteur.

Vervoer, opslag en verwerking

Transport en opslag

• Controller voor opslag en vervoer van het producten de brandstof of er geen lekken of dampen zijn. Vonken of open vuur, bijvoorbeeld van elektrische apparaten of ketels, können tot brand leiden.
• Gebruik algijd goedgekeurde containers voor opslag en transport van brandstof.
• Leeg de brandstoftank en de vlotterkamer voordat u het product voor langereijd opslaat. De brandstof via een geschikte verwijderinglocatie afvoeren
• Zet het product tijdens het vervoer veilig vast om schade en ongevallen te voorkomen.

• Bewaar het product in een afgesloten ruimte om toegang door kinderen of onbevoegde Personen te verhinderen.

• Bewaar het product in een droge en vorstvrijne ruimte.

Afvoeren

• Neem deplaatselijk geldende wet- en regelgeving voor recycling in acht.
  Voer alle chemicalien, zoals olie of brandstof, af via een servicecentrum of een geschikte verwijderingslocatie.
• Wonneer het product Niet langer in gebruik is, stuur het dan maar een McCulloch dealer of voer het af via een recyclingslocatie.

Technische gegevens

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+
Motor
Merk McCulloch Briggs & Strat-		ton	McCulloch McCulloch Briggs & Strat-ton
Cylinderinhoud, cm3	120 125 120 120	125
Toerental, tpm 2900 2900 2900	2900 2900
Nominaal motorvermogen,kW226	2,0 1,6 2,0 2,0	1,6
Ontstekingssystem
Bougie K7RTC RC12YC K7RTC	K7RTC RC12YC
Elektrodenafstand, mm 0,7 0,5 0	7 0,7 0,5
Brandstof-/smeersystem
Inhoud brandstoffank, liter 0,8 0,8	8 0,8 0,8 0,8
Inhoud olietank, liter 0,4 0,4 0,4	0,4 0,4
Motorolie227	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Gewicht
Met lege tanks, kg 24 25 28 29 28	28
Geluidsemissies228
Geluidsvermogenniveau, ge-meten dB(A)	93 93 95 95 95
Geluidsvermogenniveau, ge-garandeerd LWA dB (A)	94 94 96 96 96
Geluidsniveau229
Geluidsdrukniveau bij hetoor van de gebruiker, dB (A)	80 80 82 82 82
Trillingsniveaua, ahveq230
Handgreep, m/s2	14,75 14,75 15,	68 15,68 15,68
Snijuitrusting
Maaihoogte, mm 20-75 20-75 30	80 30-80 30-80
Maaibreedte, mm 400 400 460 4	60 460
Mes Mulcher 40 Mulcher 40 Mulcher	46 Mulcher 46
Artikelnummer	5871590-10	5871590-10	5811889-10	5811889-10	5811889-10
Capaciteit grasopvangbak, liter	50 50 50 50 50

226 Het aangegeven nominale vermogen van de motor heeft betrekking op het gemiddelde nettovermogen (bij het opgegeven toerental) van een typische productiemotor voor het betreffende motormodel, gemeten volgens de SAE-norm J1349/ISO1585. In massa geprodueerde motoren kannen een afwijkende waarde given. Het werkelijk geleverde vermogen van de geinstalleerde motor in het product hangt af van de bedrijfsnelheid, de omgevingsconditions en andere waarden.
227 Gebruik motorolie van kwaliteit SJ of hoger. Zie het viscositeitsoverzicht in de handleiding van de motorfabrikant en selecteer de Beste viscositeit op basis van de verwachtte buitentemperatuur.
228 Geluidsemissie naar de omgeving gemeten als geluidsvermogen (L_WA) volgens EG-richtlijn 2000/14/EG.
229 Geluidsdrukniveau volgens ISO 5395:2013. De gerapporteerde geevens voor het geluidsdrukniveau vertonen een typische statistische spreiding (standaardafwijking) van 1,2 dB (A).
230 Trillingsniveau volgens ISO 5395:2013. De gerapporteerde geveens voor een trillingsniveau vertonen een typische statistische spreiding (standaardafwijking) van 0,2m / s^2

	M46-125RCLASSIC+	M46-125RCLASSIC+	M46-145WRPCLASSIC+	M46-150WRCLASSIC	M51-140WRCLASSIC+
Motor
Merk Briggs & Strat-ton	Briggs & Strat-ton	Honda McCulloch Briggs & Strat-ton
Cylinderinhoud, cm3	125 140 145 150	140
Toerental, tpm 2900 2900 2900	2900 2900
Nominaal motorvermogen,kW231	1,6 1,98 2.9 2,4	1,9
Ontstekingssysteme
Bougie RC12YC RC12YC BPR5ES K7RTC RC12YC
Elektrodenafstand, mm 0,5 0,5 0,5	0,5 0,7 0,5
Brandstof-/smeersysteme
Inhoud brandstoftank, liter 0,76 0,8 0,95 1.0 0,76
Inhoud olietank, liter 0,4 0,5 0,4	0,4 0,4
Motorolie232	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30	SAE 30/SAE10W-30
Gewicht
Met lege tanks, kg 27 30 33,5 32	32
Geluidsemissies233
Geluidsvermogenniveau, ge-meten dB(A)	95 95 95 97 97
Geluidsvermogenniveau, ge-garandeerd LWA dB (A)	96 96 95 98 98
Geluidsniveau234
Geluidsdrukniveau bij hetoor van de gebruiker, dB (A)	82 81 80 82 82
Trillingsniveauus, ahveq235
Handgreep, m/s2	15,68	15,68	3,06 4,27 4,27
Snijuitrusting
Maaihoogte, mm 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30-80 30	60 510
Maaibreedte, mm 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 460 46	60 510
Mes Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 46 Mulcher 459	889-10 581 1889	10 581 1889-10	5041133-10
Capaciteit grasopvangbak, liter 50	50 50 50 55 55

	M51-150R CLASSIC	M51-150WR CLAS-SIC	M53-150WR CLAS-SIC
Motor
Merk McCulloch McCulloch McCulloch
Cylinderinhoud, cm3	150 150 150
Toerental, tpl 2900 2900 2900
Nominaal motorvermogen, kW236	2,4 2,4 2,4
Ontstekingssysteme
Bougie	K7RTC K7RTC	K7RTC
Elektrodenafstand, mm	0,7 0,7 0,7
Brandstof-/smeersysteme
Inhoud brandstoftank, liter	1,0 1,0 1,0
Inhoud olietank, liter	0,4 0,4 0,4
Motorolie237	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Gewicht
Met lege tanks, kg	33	33	33
Geluidsemissies 238
Geluidsvermogenniveau, gemeten dB(A)	95	97	98
Geluidsvermogenniveau, gegandeerd LwA dB (A)	98	98	98
Geluidsniveau 239
Geluidsdrukniveau bij hetoor van de ge-bruiker, dB (A)	81 84 82
Trillingsniveauaus, \(a_{hveq}\)\( ^{240}\)
Handgreep, m/s2	4,06 5,55 3,39
Snijuitrusting
Maaihoogte, mm 30-90 30-90 30-90
Maaibreedte, mm 510 510 530
Mes Mulcher 51 Mulcher 51 Mulcher 53
Artikelnummer 5041133-10 5041133-10 5811886-10
Capaciteit grasopvangbak, liter 55 55 55

EG verklaring van overeenstemming

Inhoud van de EG-verklaring van overeenstemming

Wij, Husqvarna AB, SE 561 82 Huskvarna, ZWEDEN, verklaren onder unsere alleenverantwoordelijkheid dat het gerepresentsde product:
Beschrijving Loopmaaier met	verbrandingsmotor
Merk McCulloch
Platform / Type / Model M40-120	CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WR CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Partij Serienummer vanaf 2017 en verder
volledig voldoet aan de volgende EU-richtlijnen en -regelgeving:
Richtlij/Verordening	Beschrijving
2006/42/EG	"betreffende machines"
2014/30/EU	"betreffende elektromagnetische compatibiliteit"
2000/14/EG; 2005/88/EG	"betreffende geluid buitenschuis"

Toegepaste geharmoniseerde normen en/of technische specifieaties zich als volgt: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

In overeenstemming met richtig 2000/14/EG, bijlage V, staan de verklaarde geluidswaarden vermeld in de sectie met technische gegevens van deze handleiding en in de ondertekende EG-verklaring van overeenstemming.

De geleverde duwmaier met verbrandingsmotor is conform het geteste exemplaar.

INNHOLD

Innledning. 224

Vedlikehold. 229

Sikkerhet. 225

Echipament de protectie personala

AVERTISMENT: Inainte de a utilizes produsul, citi instruuntile de averizare de mai jos.
