KÄYTTÖOHJE M46145WRP Classic Plus MCCULLOCH

) vastavalt EÜ direktiivile 2000/14/EÜ.

) vastavalt EÜ direktiivile 2000/14/EÜ.

) vastavalt EÜ direktiivile 2000/14/EÜ.

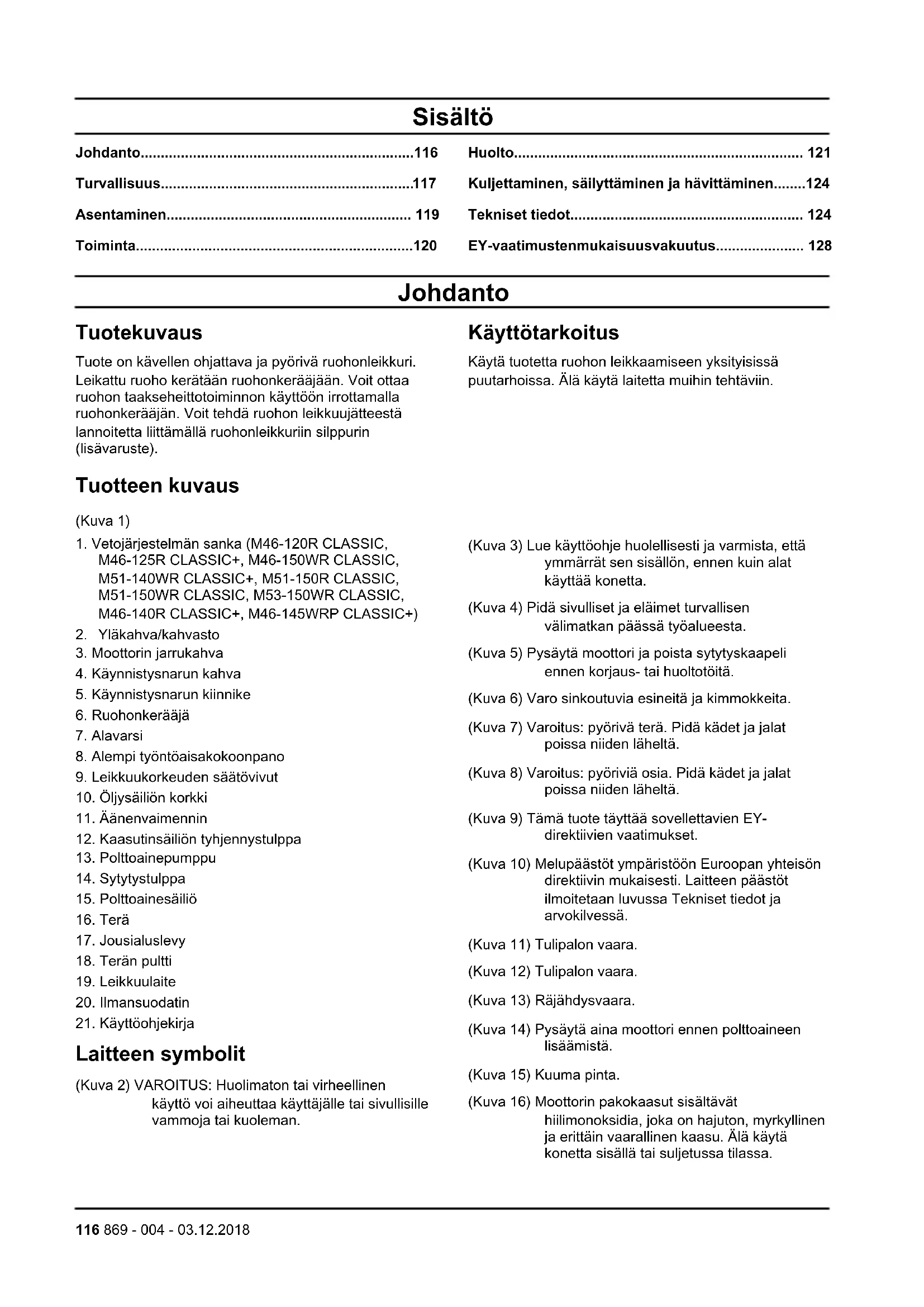

• Asentaminen p. 119
• Toiminta p. 120
• Huolto p. 121
• Kuljettaminen, säilyttäminen ja hävittäminen p. 124
• Tekniset tiedot p. 124
• EY-vaatimustenmukaisuusvakuutus Johdanto Tuotekuvaus Tuote on kävellen ohjattava ja pyörivä ruohonleikkuri. Leikattu ruoho kerätään ruohonkerääjään. Voit ottaa ruohon taakseheittotoiminnon käyttöön irrottamalla ruohonkerääjän. Voit tehdä ruohon leikkuujätteestä lannoitetta liittämällä ruohonleikkuriin silppurin (lisävaruste). Käyttötarkoitus Käytä tuotetta ruohon leikkaamiseen yksityisissä puutarhoissa. Älä käytä laitetta muihin tehtäviin. Tuotteen kuvaus (Kuva 1) p. 128

1. Vetojärjestelmän sanka (M46-120R CLASSIC,

3. Moottorin jarrukahva

4. Käynnistysnarun kahva

5. Käynnistysnarun kiinnike

8. Alempi työntöaisakokoonpano

9. Leikkuukorkeuden säätövivut

10. Öljysäiliön korkki

12. Kaasutinsäiliön tyhjennystulppa

13. Polttoainepumppu

15. Polttoainesäiliö

Laitteen symbolit (Kuva 2) VAROITUS: Huolimaton tai virheellinen käyttö voi aiheuttaa käyttäjälle tai sivullisille vammoja tai kuoleman. (Kuva 3) Lue käyttöohje huolellisesti ja varmista, että ymmärrät sen sisällön, ennen kuin alat käyttää konetta. (Kuva 4) Pidä sivulliset ja eläimet turvallisen välimatkan päässä työalueesta. (Kuva 5) Pysäytä moottori ja poista sytytyskaapeli ennen korjaus- tai huoltotöitä. (Kuva 6) Varo sinkoutuvia esineitä ja kimmokkeita. (Kuva 7) Varoitus: pyörivä terä. Pidä kädet ja jalat poissa niiden läheltä. (Kuva 8) Varoitus: pyöriviä osia. Pidä kädet ja jalat poissa niiden läheltä. (Kuva 9) Tämä tuote täyttää sovellettavien EY- direktiivien vaatimukset. (Kuva 10) Melupäästöt ympäristöön Euroopan yhteisön direktiivin mukaisesti. Laitteen päästöt ilmoitetaan luvussa Tekniset tiedot ja arvokilvessä. (Kuva 11) Tulipalon vaara. (Kuva 12) Tulipalon vaara. (Kuva 13) Räjähdysvaara. (Kuva 14) Pysäytä aina moottori ennen polttoaineen lisäämistä. (Kuva 15) Kuuma pinta. (Kuva 16) Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käytä konetta sisällä tai suljetussa tilassa. 116 869 - 004 - 03.12.2018(Kuva 17) Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käytä konetta sisällä tai suljetussa tilassa. Huomautus: Muita laitteen symboleita/tarroja tarvitaan muilla markkina-alueilla ilmaisemaan sertifiointivaatimuksia. EU V VAROITUS: Moottorin muokkaaminen mitätöi tuotteen EU-tyyppihyväksynnän. Tuotevastuu Tuotevastuulain mukaisesti emme ole vastuussa tuotteen aiheuttamasta vaurioista, jos

• tuote on korjattu virheellisesti

tuotteen korjaamiseen on käytetty muita kuin valmistajan omia tai sen hyväksymiä osia

• tuotteessa on muu kuin valmistajan oma tai sen hyväksymä lisävaruste

• tuotetta ei ole korjattu valtuutetussa huoltopisteessä tai hyväksytyllä asiantuntijalla. Turvallisuus Turvallisuusmääritelmät Varoituksia, huomioita ja huomautuksia käytetään, kun jotakin käyttöohjeen osaa halutaan erityisesti korostaa. VAROITUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata käyttäjän tai sivullisen vamma tai kuolema. HUOMAUTUS: Tätä käytetään, jos käyttöohjeen noudattamatta jättämisestä voi seurata koneen, muiden materiaalien tai ympäristön vaurioituminen. Huomautus: Tätä käytetään tietyissä tilanteissa tarvittavien lisätietojen antamiseen. Yleiset turvaohjeet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Tämä tuote on vaarallinen, jos sitä käytetään huolimattomasti tai virheellisesti. Turvaohjeiden noudattamatta jättäminen voi aiheuttaa vammoja tai kuoleman.

• Kone muodostaa käytön aikana sähkömagneettisen kentän. Kenttä saattaa joissakin olosuhteissa häiritä aktiivisten tai passiivisten lääketieteellisten implanttien toimintaa. Vakavien tai hengenvaarallisten tapaturmien ehkäisemiseksi kehotamme lääketieteellisiä implantteja käyttäviä henkilöitä neuvottelemaan lääkärin ja lääketieteellisen implantin valmistajan kanssa ennen koneen käyttämistä.

Ole aina varovainen ja käytä tervettä järkeä. Jos et ole varma, miten tuotetta käytetään erityistilanteessa, sammuta kone ja ota yhteys McCulloch-jälleenmyyjään, ennen kuin jatkat.

• Muista, että käyttäjä on vastuussa muille ihmisille tai heidän omaisuudelleen aiheutuvista vahingoista.

• Pidä tuote puhtaana. Varmista, että tuotteen merkit ja tarrat ovat luettavissa.

Älä anna kenenkään käyttää tuotetta, ellet ole varma, että käyttäjä on lukenut käyttöohjekirjan ja ymmärtänyt siinä annetut ohjeet.

• Älä anna lasten käyttää laitetta.

• Älä anna kenenkään sellaisen henkilön käyttää laitetta, joka ei tunne ohjeita.

• Valvo aina laitetta käyttävää henkilöä, jonka fyysiset tai psyykkiset taidot ovat heikentyneet. Vastuullisen aikuisen on oltava aina paikalla.

• Älä käytä tuotetta ollessasi väsynyt tai sairas tai jos olet alkoholin, huumaavien aineiden tai lääkkeiden vaikutuksen alaisena. Niillä on negatiivinen vaikutus näkökykyysi, vireyteesi, harkintakykyysi ja kehosi hallintaan.

• Älä käytä tuotetta, jos se on viallinen.

• Älä tee tuotteeseen muutoksia tai käytä tuotetta, mikäli epäilet jonkun muun muuttaneen sitä. Työalueen turvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Poista työskentelyalueelta oksat, risut ja kivet ennen tuotteen käyttämistä.

• Terävarustukseen osuvat esineet sinkoutuvat edelleen ja voivat siten aiheuttaa vahinkoa ihmisille ja esineille. Pidä sivulliset ja eläimet turvallisen välimatkan päässä tuotteesta.

Älä koskaan käytä tuotetta huonolla säällä esimerkiksi sumussa, sateessa, kovassa tuulessa, ankarassa pakkasessa tai ukkosella. Tuotteen käyttäminen huonolla säällä tai kosteissa tai märissä olosuhteissa on raskasta. Huono sää voi aiheuttaa vaaratilanteita, kuten liukastumisvaaran.

869 - 004 - 03.12.2018 117• Varo henkilöitä, esineitä ja tilanteita, jotka voivat

estää tuotteen turvallisen käytön.

• Varo esteitä, kuten juuria, kiviä, risuja, kuoppia ja ojia. Pitkän ruohon seassa voi olla esteitä.

Ruohon leikkaaminen rinteissä voi olla vaarallista. Älä käytä tuotetta rinteessä, jonka kaltevuus on yli 15°.

• Käytä tuotetta sivusuunnassa rinteeseen nähden. Älä käytä tuotetta pystysuunnassa.

• Ole varovainen lähestyessäsi piilossa olevia kulmia ja esineitä, jotka estävät näkyvyyden. Työturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen laitteen käyttämistä.

• Käytä tätä tuotetta ainoastaan nurmikoiden leikkaamiseen. Tuotteita ei saa käyttää muihin käyttötarkoituksiin.

• Käytä henkilökohtaisia suojavarusteita. Katso Henkilökohtainen suojavarustus sivulla 118

• Opettele pysäyttämään moottori nopeasti hätätilassa.

• Älä koskaan käynnistä moottoria suljetussa tilassa tai lähellä herkästi syttyviä materiaaleja. Moottorin pakokaasu on kuumaa ja se voi sisältää kipinöitä, jotka voivat aiheuttaa tulipalon.

• Älä käytä tuotetta, ellei sen terää ja kaikkia suojuksia ole kiinnitetty asianmukaisesti. Virheellisesti kiinnitetty terä saattaa irrota ja aiheuttaa henkilövahinkoja.

• Varmista, ettei terä osu kiviin ja juuriin. Tämä voi vaurioittaa terää, ja kampiakseli voi vääntyä. Vääntynyt akseli aiheuttaa voimakasta tärinää. Tällöin on erittäin suuri riski, että terä irtoaa.

• Jos terä osuu esineeseen tai alkaa täristä, pysäytä tuote välittömästi. Irrota sytytyskaapeli sytytystulpasta. Tarkista tuote vaurioiden varalta. Korjaa vauriot tai teetä korjaustyöt valtuutetussa huoltoliikkeessä.

• Älä koskaan liitä moottorin jarrukahvaa pysyvästi kahvaan moottoria käynnistettäessä.

• Aseta tuote kiinteälle, tasaiselle alustalle ja käynnistä se. Varmista, ettei terä pääse osumaan maahan tai mihinkään esineeseen.

• Ole aina tuotteen takana käyttäessäsi sitä.

• Pidä kaikki renkaat maassa ja molemmat kätesi työntöaisalla käyttäessäsi tuotetta. Pidä kätesi ja jalkasi poissa pyörivien terien läheisyydestä.

• Älä kallista tuotetta moottorin käynnistyksen aikana.

• Ole varovainen vetäessäsi tuotetta taaksepäin.

• Älä koskaan nosta tuotetta moottorin käynnistyksen aikana. Jos tuotetta täytyy nostaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

• Älä kävele taaksepäin käyttäessäsi tuotetta.

• Sammuta moottori, kun siirrät tuotteen ruohottoman alueen yli, esimerkiksi ylittäessäsi sora-, kivi- tai asfalttipolkuja.

• Älä juokse tuotteen kanssa, kun moottoria käynnistetään. Kävele aina, kun käytät tuotetta.

Sammuta moottori ennen kuin muutat leikkuukorkeutta. Älä koskaan tee säätöjä moottorin käydessä.

• Älä koskaan jätä laitetta ilman valvontaa moottorin käydessä. Sammuta moottori ja varmista, ettei terävarustus pyöri. Turvallisuusohjeet käyttöä varten Henkilökohtainen suojavarustus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Henkilökohtaiset suojavarusteet eivät poista tapaturmien vaaraa, mutta ne lieventävät vammoja onnettomuustilanteessa. Anna jälleenmyyjän auttaa oikeiden varusteiden valinnassa.

• Käytä kuulonsuojaimia, kun melutaso on yli 85 dB.

Käytä kestäviä luistamattomia saappaita tai kenkiä. Älä käytä avonaisia jalkineita tai kulje paljain jaloin.

• Käytä vahvakankaisia, pitkiä housuja.

• Käytä suojakäsineitä tarvittaessa, esimerkiksi terävarustuksen asennuksen, tarkastuksen ja puhdistuksen aikana. Tuotteen turvalaitteet VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käytä konetta, jos jokin sen turvalaitteista on rikki.

• Tarkasta turvalaitteet säännöllisesti. Jos turvalaitteissa on vikoja, ota yhteyttä McCulloch- huoltoliikkeeseen. Leikkuusuojuksen tarkistaminen Leikkuusuojus vähentää laitteen tärinää ja terän aiheuttamaa tapaturmavaaraa.

• Tarkista leikkuusuojus vaurioiden, kuten halkeamien, varalta. Moottorin jarrukahva Moottorin jarrukahva pysäyttää moottorin. Kun moottorin jarrukahva vapautetaan, moottori pysähtyy. Tarkista moottorijarru käynnistämällä moottori ja vapauttamalla sitten moottorin jarrukahva. Jos moottori ei pysähdy 3 sekunnissa, anna valtuutetun McCulloch- huoltoliikkeen säätää moottorijarru. (Kuva 18) 118 869 - 004 - 03.12.2018Äänenvaimennin Äänenvaimennin pitää äänitason mahdollisimman alhaisena ja ohjaa moottorin pakokaasut käyttäjästä poispäin. Älä käytä konetta, jos äänenvaimennin on vaurioitunut tai puuttuu kokonaan. Viallinen äänenvaimennin suurentaa melutasoa ja tulipalon vaaraa. VAROITUS: Äänenvaimennin on erittäin kuuma käytön aikana, heti käytön jälkeen ja moottorin käydessä joutokäyntinopeudella. Ole varovainen syttyvien materiaalien ja/tai kaasujen lähistöllä, jotta et aiheuta tulipaloa. Äänenvaimentimen tarkistaminen

• Tarkista äänenvaimennin säännöllisesti vaurioiden varalta ja varmista, että se on kiinnitetty oikein. Polttoaineturvallisuus VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Älä käynnistä laitetta, jos sen päällä on polttoainetta tai moottoriöljyä. Poista ylimääräinen polttoaine tai öljy ja anna laitteen kuivua.

• Jos olet läikyttänyt polttoainetta vaatteillesi, vaihda vaatteet heti.

Varo, ettei iholle pääse polttoainetta, sillä se voi aiheuttaa vamman. Jos ihollesi joutuu polttoainetta, pese se pois vedellä ja saippualla.

• Älä käynnistä laitetta, jos moottori vuotaa. Tarkista moottori säännöllisesti vuotojen varalta.

• Käsittele polttoainetta varoen. Polttoaine on syttyvää ja kaasut ovat räjähdysherkkiä, mikä voi aiheuttaa tapaturman tai kuoleman.

• Älä hengitä polttoainehöyryjä, sillä ne voivat aiheuttaa vamman. Varmista, että ilmanvirtaus on riittävä.

• Älä tupakoi polttoaineen tai moottorin lähistöllä.

• Älä sijoita lämpimiä esineitä polttoaineen tai moottorin lähelle.

• Älä lisää polttoainetta, kun moottori on käynnissä.

• Varmista ennen polttoaineen lisäämistä, että moottori on jäähtynyt.

• Ennen kuin lisäät polttoainetta, avaa polttoainesäiliön korkki hitaasti ja vapauta paine varovasti.

• Älä lisää polttoainetta moottoriin sisätilassa. Jos ilmanvirtaus ei ole riittävä, tukehtuminen tai hiilimonoksidin hengittäminen voi aiheuttaa vamman tai kuoleman.

Kiristä polttoainesäiliön korkki tiukasti. Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

• Siirrä laite ennen käynnistystä vähintään 3 metrin päähän paikasta, jossa lisäsit polttoainetta.

• Älä täytä polttoainesäiliötä täyteen. Kuumuus saa polttoaineen laajenemaan. Jätä polttoainesäiliön päälle tyhjää tilaa. Turvaohjeet huoltoa varten VAROITUS: Lue seuraavat varoitusohjeet ennen koneen käyttämistä.

• Moottorin pakokaasut sisältävät hiilimonoksidia, joka on hajuton, myrkyllinen ja erittäin vaarallinen kaasu. Älä käynnistä moottoria sisällä tai suljetuissa tiloissa.

• Jos tuotetta täytyy huoltaa, sammuta ensin moottori ja irrota sytytyskaapeli sytytystulpasta.

Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

• Lisävarusteet ja muut kuin valmistajan hyväksymät muutokset tuotteeseen voivat aiheuttaa vakavan vamman tai kuoleman. Älä tee tuotteeseen muutoksia. Käytä vain valmistajan hyväksymiä lisävarusteita.

• Jos tuotetta ei ole huollettu asianmukaisesti ja säännöllisesti, tapaturmien ja tuotteen vaurioitumisen vaara kasvaa.

• Huolla tuote ainoastaan käyttöohjekirjassa annettujen ohjeiden mukaisesti. Kaikki muut huoltotoimet on tehtävä valtuutetussa McCulloch- huoltoliikkeessä.

• Anna valtuutetun McCulloch-huoltoliikkeen huoltaa tuote säännöllisesti.

• Vaihda vaurioituneet, kuluneet tai rikkoutuneet osat. Asentaminen Työntöaisan asentaminen Aisan alaosa

Aseta alemman aisan alaosassa olevat tapit reikiin kuvan osoittamalla tavalla. Kohdista ruuvireiät ja kiinnitä ruuvit, aluslevyt ja nupit. (Kuva 19) Aisan yläosa

Kohdista kahvaston reiät alemman työntöaisan reikien kanssa ja kiinnitä ruuvit, aluslevyt ja nupit. Kiinnitä myös käynnistysnarun kiinnike oikealle puolelle. Kiristä nupit huolellisesti. (Kuva 20)

2. Vedä käynnistysnarun kahvasta ja aseta

käynnistysnaru narun kiinnikkeen ympärille. (Kuva 21)

869 - 004 - 03.12.2018 1193. Kiinnitä kaapelit työntöaisaan hihnoilla. (Kuva 22)

Huomautus: Varmista, ettei kaapeleita ole kiristetty liian tiukalle. Ruohonkerääjän (M40-120 CLASSIC,

Aseta ruohonkerääjän runko keruupussiin. Varmista, että ruohonkerääjän rungon kahva on keruupussin päällä.

2. Kiinnitä keruupussi ruohonkerääjän runkoon

keruupussin reunassa olevilla kiinnikkeillä. (Kuva 23)

3. Nosta takasuojus ylös.

4. Kiinnitä ruohonkerääjä rungon yläreunaan.

5. Aseta ruohonkerääjän alempi osa ruohon

ulosheittokanavaan. Ruohonkerääjän asentaminen (M46-140R CLASSIC+, M46-145WRP CLASSIC+)

1. Aseta ruohonkerääjän yläosa ruohonkerääjän

2. Kiinnitä ruohonkerääjän runko kiinnikkeillä. (Kuva

3. Nosta takasuojus ylös.

4. Kiinnitä ruohonkerääjän koukut rungon yläreunaan.

5. Aseta ruohonkerääjän alempi osa ruohon

ulosheittokanavaan. Silppurin tulpan asentaminen Silppurisarja on saatavana varusteena vain tietyille malleille. Malleissa M46-140R CLASSIC+, M46-145WRP CLASSIC+, M51-150WR CLASSIC, M53-150WR CLASSIC on varusteena silppurisarja. Malleissa M40-120 CLASSIC, M40-125 CLASSIC+ ei voi käyttää silppurisarjaa.

1. Nosta takasuojus ylös ja irrota ruohonkerääjä.

2. Aseta silppurin tulppa ruohonkerääjän

ulosheittokanavaan. (Kuva 26) Toiminta Johdanto VAROITUS: Lue turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön, ennen laitteen käyttämistä. Ennen tuotteen käyttöä

1. Lue käyttöohje huolellisesti ja varmista, että

ymmärrät sen sisältämät ohjeet.

Tutki terävarustus ja varmista, että se on kiinnitetty ja säädetty asiamukaisesti. Katso Terävarustuksen tarkistaminen sivulla 122

3. Täytä polttoainesäiliö. Katso

Polttoaineen lisääminen sivulla 120

4. Lisää öljysäiliöön öljyä ja tarkista öljytaso. Katso

Öljyn määrän tarkistaminen sivulla 122

Polttoaineen lisääminen Käytä ympäristöä säästävää bensiiniä tai alkylaattibensiiniä, jos niitä on saatavilla. Jos ympäristöä säästävää bensiiniä tai alkylaattibensiiniä ei ole saatavilla, käytä lyijytöntä tai lyijyllistä laatubensiiniä. Käytä bensiiniä, jonka oktaaniluku on vähintään 90 RON muualla kuin Pohjois-Amerikassa (87 AKI Pohjois- Amerikassa) ja jossa on enintään 10 % etanolia (E10). HUOMAUTUS: Älä käytä polttoainetta, jonka oktaaniluku on pienempi kuin 90 RON muualla kuin Pohjois-Amerikassa (87 AKI Pohjois-Amerikassa). Se voi vaurioittaa laitetta.

1. Vapauta polttoainesäiliöstä painetta avaamalla

polttoainesäiliön korkki hitaasti.

2. Kaada polttoainesäiliöön hitaasti polttoainetta. Jos

öljyä läikkyy, pyyhi öljy pois liinalla ja anna öljyjäämien kuivua.

Pyyhi polttoainesäiliön korkin ympäristö puhtaaksi.

4. Kiristä polttoainesäiliön korkki tiukasti.

Polttoainesäiliön korkin riittämätön kiristys aiheuttaa tulipalovaaran.

5. Siirrä tuote ennen käynnistystä vähintään 3 metrin

(10 jalan) päähän paikasta, jossa lisäsit polttoainetta. Leikkuukorkeuden asettaminen

1. Lisää leikkuukorkeutta siirtämällä leikkuukorkeuden

säätövipua taaksepäin.

2. Vähennä leikkuukorkeutta siirtämällä

leikkuukorkeuden säätövipua eteenpäin. (Kuva 27) HUOMAUTUS: Älä aseta leikkuukorkeutta liian alhaiseksi. Jos ruohikon pinta ei ole tasainen, terät voivat osua maahan. 120 869 - 004 - 03.12.2018Tuotteen käynnistäminen

1. Varmista, että sytytyskaapeli on liitettynä

Paina polttoainepumppua viisi kertaa, kun käynnistät laitteen ensimmäisen kerran. Kun käynnistät laitteen myöhemmin moottori kylmänä, paina polttoainepumppua kolme kertaa. (Kuva 28)

3. Seiso laitteen takana.

4. Pidä moottorin jarrukahvaa kahvastoa vasten. (Kuva

5. Pitele käynnistysnarun kahvaa oikealla kädelläsi.

6. Vedä käynnistysnarusta hitaasti, kunnes tunnet

7. Käynnistä moottori vetämällä voimakkaasti.

VAROITUS: Älä kiedo käynnistysnarua kätesi ympärille. Vetojärjestelmän käyttäminen pyörillä

• Työnnä vetojärjestelmän sankaa kahvaston suuntaan. (Kuva 30)

• Ennen kuin vedät tuotetta taaksepäin, kytke vetojärjestelmä pois käytöstä ja työnnä tuotetta eteenpäin noin 10cm.

Kytke vetojärjestelmä pois käytöstä vapauttamalla vetojärjestelmän sanka esimerkiksi lähestyessäsi estettä. Laitteen pysäyttäminen

• Jos haluat pysäyttää vain vetojärjestelmän, vapauta vetojärjestelmän sanka.

• Pysäytä moottori vapauttamalla moottorin jarrukahva. Hyvän tuloksen saavuttaminen

• Käytä aina hyvin teroitettua terää. Tylsä terä leikkaa epätasaisesti ja ruohosta tulee keltaista leikatun pinnan kohdalta. Hyvin teroitettu terä käyttää myös tylsää terää vähemmän energiaa.

• Älä leikkaa enempää kuin 1/3 ruohon pituudesta. Aseta leikkuukorkeus ensimmäisellä leikkuukerralla korkeaksi. Tutkittuasi leikkuutuloksen voit laskea leikkuukorkeuden haluamallesi tasolle. Jos ruoho on erittäin pitkää, kulje hitaasti ja leikkaa nurmikko tarvittaessa kaksi kertaa.

• Leikkaa joka kerta eri suuntiin, jotta nurmikkoon ei tule raitoja. Huolto Johdanto VAROITUS: Ennen minkäänlaisten huoltotöiden aloittamista sinun on luettava turvallisuutta käsittelevä luku niin, että ymmärrät sen sisällön. Kaikkiin tuotteelle tehtäviin huolto- ja korjaustöihin tarvitaan erityiskoulutus. Takaamme, että tuotteemme huolletaan ja korjataan ammattimaisesti. Jos jälleenmyyjäsi ei ole huoltoliike, pyydä jälleenmyyjää neuvomaan lähin huoltoliike. Huoltokaavio Huoltovälit on laskettu tuotteen päivittäisen käytön perusteella. Välit voivat muuttua, jos tuotetta ei käytetä päivittäin. Saat lisätietoja *-merkillä merkityistä huolloista kohdasta Tuotteen turvalaitteet sivulla 118

Huolto Päivittäin Viikoittain Kuukausit- tain Tee yleistarkastus X Tarkista öljytaso X Puhdista tuote X Tarkista terävarustus X Tarkista leikkuusuojus* X Tarkista moottorin jarrukahva* X Tarkista ja säädä vetojärjestelmä (kytkinjohto) X Tarkista äänenvaimennin* X Tarkista sytytystulppa X

869 - 004 - 03.12.2018 121Huolto

Päivittäin Viikoittain Kuukausit- tain Vaihda öljy (ensimmäisten 5 käyttötunnin jälkeen ja sitten 50 käyttötun- nin välein)

Vaihda ilmansuodatin X Tarkista polttoainejärjestelmä X Yleistarkastus

• Varmista, että tuotteen kaikki ruuvit ja mutterit on kiristetty. Laitteen puhdistaminen ulkopuolelta

Poista lehdet, ruoho ja lika harjalla.

• Varmista, ettei moottorin yläosassa sijaitseva ilmanottoaukko ole tukkeutunut.

• Älä käytä laitteen puhdistamiseen painepesuria.

• Jos käytät tuotteen puhdistamiseen vettä, älä suihkuta vettä suoraan moottoriin. Leikkuusuojuksen sisäpinnan puhdistaminen

1. Tyhjennä polttoainesäiliö.

2. Aseta tuote kyljelleen äänenvaimennin alaspäin.

HUOMAUTUS: Jos tuote asetetaan ilmansuodatin alaspäin, moottori saattaa vaurioitua.

3. Pese leikkuusuojuksen sisäpinta vesiletkulla.

Terävarustuksen tarkistaminen VAROITUS: Estä tuotteen tahaton käynnistyminen irrottamalla sytytyskaapeli sytytystulpasta. VAROITUS: Käytä suojakäsineitä huoltaessasi terävarustusta. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

1. Tutki terävarustus vaurioiden tai halkeamien varalta.

Vaurioitunut terävarustus on aina vaihdettava.

2. Tarkista, onko terä vaurioitunut tai tylsä.

Huomautus: Terä on tasapainotettava oikein teroituksen jälkeen. Anna huoltoliikkeen teroittaa, vaihtaa ja tasapainottaa terä. Jos osut esteeseen niin, että tuote pysähtyy, vaihda vaurioitunut terä. Anna huoltoliikkeen arvioida, voiko terän teroittaa vai onko se vaihdettava. Terän vaihtaminen

1. Lukitse terä puukiilalla.

2. Irrota teräpultti.

Tutki terän tuki ja teräpultti vaurioiden varalta.

5. Tutki kampiakseli ja varmista, ettei se ole vääntynyt.

6. Asenna uusi terä siten, että terän kulmikkaat päät

osoittavat leikkuusuojuksen suuntaan. (Kuva 32)

7. Varmista, että terä on kohdistettu moottorin akselin

8. Lukitse terä puukiilalla. Kiinnitä jousialuslevy

paikalleen ja kiristä pultti ja aluslevy momenttiin 45– 60 Nm. (Kuva 33)

9. Pyöritä terää käsin ja varmista, että se pyörii

vapaasti. VAROITUS: Käytä työrukkasia. Terä on erittäin terävä ja aiheuttaa helposti haavoja.

10. Testaa terää käynnistämällä tuote. Jos terä ei ole

kiinnitetty asianmukaisesti, tuote tärisee tai sen leikkuutulos ei ole tyydyttävä. Öljyn määrän tarkistaminen HUOMAUTUS: Liian alhainen öljytaso voi vaurioittaa moottoria. Tarkista öljytaso ennen kuin käynnistät tuotteen.

1. Aseta tuote tasaiselle alustalle.

2. Irrota polttoainesäiliön korkki ja mittatikku.

Pyyhi mittatikku puhtaaksi öljystä.

4. Työnnä mittatikku kokonaan öljysäiliöön, jotta saat

öljytasosta oikean kuvan.

5. Poista mittatikku.

6. Tarkista öljytaso mittatikusta.

7. Jos öljytaso on alhainen, lisää moottoriöljyä ja

tarkista öljytaso uudelleen. Moottoriöljyn vaihtaminen VAROITUS: Moottoriöljy on erittäin kuumaa moottorin sammuttamisen jälkeen. Anna moottorin jäähtyä ennen kuin valutat moottoriöljyn pois moottorista. Jos moottoriöljyä joutuu iholle, pese öljy pois vedellä ja saippualla. 122 869 - 004 - 03.12.20181. Käytä tuotetta, kunnes polttoainesäiliö on tyhjä.

Irrota polttoainesäiliön korkki.

4. Aseta tuotteen alle säiliö, johon valutat öljyn.

5. Tyhjennä moottoriöljy säiliöstä kallistamalla tuotetta.

6. Lisää uutta moottoriöljyä, jota suositellaan kohdassa

Tekniset tiedot sivulla 124

Öljyn määrän tarkistaminen sivulla 122

Ilmansuodatin Pitkään käytössä ollutta ilmansuodatinta ei voi koskaan puhdistaa täysin puhtaaksi. Vaihda ilmansuodatin säännöllisin väliajoin. Huomautus: Vaurioitunut ilmansuodatin on aina vaihdettava. Paperisuodattimen puhdistaminen

1. Irrota ilmansuodattimen kansi ja paperisuodatin.

Napauta suodatinta tasaista pintaa vasten, jotta kaikki hiukkaset irtoavat. HUOMAUTUS: Älä käytä paperisuodattimen puhdistamiseen liuotinta tai paineilmaa.

3. Aseta ilmansuodatin takaisin paikalleen. Varmista,

että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.

4. Aseta ilmansuodattimen kansi takaisin paikalleen.

Vaahtomuovisuodattimen puhdistaminen

Irrota ilmansuodattimen kansi ja vaahtomuovisuodatin.

2. Puhdista vaahtomuovisuodatin vedellä ja saippualla.

3. Huuhtele vaahtomuovisuodatin puhtaalla vedellä.

4. Purista vaahtomuovisuodattimesta vesi ja anna

suodattimen kuivua. HUOMAUTUS: Älä käytä paineilmaa. Se voi vaurioittaa vaahtomuovisuodatinta.

5. Voitele vaahtomuovisuodatin moottoriöljyllä.

6. Poista ylimääräinen öljy painamalla puhdas liina

vaahtomuovisuodatinta vasten.

7. Aseta ilmansuodatin takaisin paikalleen. Varmista,

että ilmasuodatin tulee tiiviisti ilmansuodattimen pidintä vasten.

8. Aseta ilmansuodattimen kansi takaisin paikalleen.

Sytytystulpan tarkistus HUOMAUTUS: Käytä aina suositeltua sytytystulppaa. Väärä sytytystulpan tyyppi voi aiheuttaa laitteen vaurioitumisen.

• Tarkista sytytystulppa, jos moottorin teho on heikko, moottoria on vaikea saada käyntiin tai se ei toimi oikein joutokäyntinopeudella.

• Ehkäise ylimääräisen materiaalin joutuminen sytytystulpan elektrodeihin noudattamalla seuraavia ohjeita:

Varmista, että joutokäyntinopeus on säädetty oikein. b) Varmista, että polttoaineseos on oikea. c) Varmista, että ilmansuodatin on puhdas.

• Jos sytytystulppa on karstoittunut, puhdista se ja tarkista samalla, että kärkiväli on oikea, katso Tekniset tiedot sivulla 124 . (Kuva 34)

• Vaihda sytytystulppa tarvittaessa. Polttoainejärjestelmän tarkistaminen

• Tutki polttoainesäiliön korkki ja polttoainesäiliön korkin tiiviste vaurioiden varalta.

• Tutki polttoaineletku vuotojen varalta. Jos polttoaineletku on vaurioitunut, vaihdata se huoltoliikkeessä. Kytkinjohdon säätäminen Jos vetojärjestelmä tuntuu hitaalta, kytkinjohtoa on säädettävä.

1. Säädä kytkinjohtoa kiinnittämällä kytkinjohto

vetojärjestelmän sangan eri reikiin. Lisää vetojärjestelmän nopeutta lyhentämällä kytkinjohdon pituutta. Vähennä vetojärjestelmän nopeutta pidentämällä kytkinjohdon pituutta. (Kuva 35) Huomautus: Jos vetojärjestelmä on kytkettynä, kun et vedä vetojärjestelmän sangasta, kytkinjohtoa on pidennettävä.

2. Voit hienosäätää vetojärjestelmän nopeutta

kääntämällä säätöruuvia. Voit lisätä vetojärjestelmän nopeutta kääntämällä säätöruuvia vastapäivään. Voit vähentää vetojärjestelmän nopeutta kääntämällä säätöruuvia myötäpäivään. (Kuva 36) Jos vetojärjestelmä tuntuu hitaalta säädön jälkeen, vaihdata vetohihna valtuutetussa huoltoliikkeessä.

- 03.12.2018 123Kuljettaminen, säilyttäminen ja hävittäminen Kuljetus ja säilytys

• Kun säilytät ja kuljetat tuotetta ja polttoainetta, varmista, ettei tuote vuoda polttoainetta tai polttoainehöyryä. Esimerkiksi sähkölaitteista tai lämmityskattiloista peräisin olevat kipinät tai avotuli voivat aiheuttaa tulipalon.

Käytä polttoaineen säilytyksessä ja kuljettamisessa aina hyväksyttyjä polttoainesäiliöitä.

• Tyhjennä tuotteen polttoainesäiliö ja kaasutinsäiliö, jos varastoit tuotteen pitkäksi ajaksi. Hävitä polttoaine viemällä se asianmukaiseen keräyspisteeseen.

• Vältä onnettomuudet ja tuotteen vaurioituminen kiinnittämällä tuote turvallisesti kuljetuksen ajaksi.

• Säilytä tuotetta lukitussa varastossa, jonne lapset ja asiattomat henkilöt eivät pääse.

• Säilytä tuotetta kuivassa paikassa, jossa lämpötila ei laske pakkasen puolelle. Hävittäminen

Noudata paikallisia kierrätysvaatimuksia ja säädöksiä.

• Hävitä kaikki kemikaalit, kuten moottoriöljy ja polttoaine viemällä ne huoltoliikkeeseen tai asianmukaiseen keräyspisteeseen.

• Kun tuote tulee elinkaarensa päähän, hävitä tuote lähettämällä se McCulloch-jälleenmyyjälle tai kierrätyspisteeseen. Tekniset tiedot M40-120 CLASSIC M40-125 CLASSIC+ M46-120 CLASSIC M46-120R CLASSIC M46-125 CLASSIC+ Moottori Tuotemerkki McCulloch Briggs & Strat- ton McCulloch McCulloch Briggs & Strat- ton Iskutilavuus, cm

2,0 1,6 2,0 2,0 1,6 Sytytysjärjestelmä Sytytystulppa K7RTC RC12YC K7RTC K7RTC RC12YC Kärkiväli, mm 0,7 0,5 0,7 0,7 0,5 Polttoaine-/voitelujärjestelmä Polttoainesäiliön tilavuus, litraa 0,8 0,8 0,8 0,8 0,8 Öljysäiliön tilavuus, litraa 0,4 0,4 0,4 0,4 0,4 Moottoriöljy

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Laitteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

Käytä vähintään laatuluokituksen SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella. 124 869 - 004 - 03.12.2018M40-120 CLASSIC M40-125 CLASSIC+ M46-120 CLASSIC M46-120R CLASSIC M46-125 CLASSIC+ Melupäästöt

Äänen tehotaso, mitattu dB(A) 93 93 95 95 95 Äänen tehotaso, taattu L

Äänenpainetaso käyttäjän kor- van tasalla, dB(A)

Tärinätasot, a hv, eq

14,75 14,75 15,68 15,68 15,68 Terälaite Leikkuukorkeus, mm 20-75 20-75 30–80 30–80 30–80 Leikkuuleveys, mm 400 400 460 460 460 Terä Silppuri 40 Silppuri 40 Silppuri 46 Silppuri 46 Silppuri 46 Tuotenumero 5871590-10 5871590-10 5811889-10 5811889-10 5811889-10 Ruohonkerääjän tilavuus litroi-

1,6 1,98 2,9 2,4 1,9 Sytytysjärjestelmä Sytytystulppa RC12YC RC12YC BPR5ES K7RTC RC12YC Kärkiväli, mm 0,5 0,5 0,5 0,7 0,5 Polttoaine-/voitelujärjestelmä

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395:2013 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilas- tollinen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätaso standardin ISO 5395:2013 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen ha- jonta (vakiopoikkeama) on 0,2 m/s

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Laitteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

CLASSIC+ M46-150WR CLASSIC M51-140WR CLASSIC+ Polttoainesäiliön tilavuus, litraa 0,76 0,8 0,95 1,0 0,76 Öljysäiliön tilavuus, litraa 0,4 0,5 0,4 0,4 0,4 Moottoriöljy

Äänen tehotaso, mitattu dB(A) 95 95 95 97 97 Äänen tehotaso, taattu L

Äänenpainetaso käyttäjän kor- van tasalla, dB(A)

Tärinätasot, a hv, eq

15,68 15,68 3,06 4,27 4,27 Terälaite Leikkuukorkeus, mm 30–80 30–80 30–80 30–80 30–90 Leikkuuleveys, mm 460 460 460 460 510 Terä Silppuri 46 Silppuri 46 Silppuri 46 Silppuri 46 Silppuri 51 Tuotenumero 5811889-10 5811889-10 5811889-10 5811889-10 5041133-10 Ruohonkerääjän tilavuus litroi-

SIC Moottori Tuotemerkki McCulloch McCulloch McCulloch Iskutilavuus, cm

Käytä vähintään laatuluokituksen SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395:2013 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilas- tollinen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätaso standardin ISO 5395:2013 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen ha- jonta (vakiopoikkeama) on 0,2 m/s

SIC Moottorin nimellisteho, kW

2,4 2,4 2,4 Sytytysjärjestelmä Sytytystulppa K7RTC K7RTC K7RTC Kärkiväli, mm 0,7 0,7 0,7 Polttoaine-/voitelujärjestelmä Polttoainesäiliön tilavuus, litraa 1,0 1,0 1,0 Öljysäiliön tilavuus, litraa 0,4 0,4 0,4 Moottoriöljy

SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 SAE 30/SAE 10W-30 Paino Säiliöt tyhjinä, kg 33 33 33 Melupäästöt

Äänen tehotaso, mitattu dB(A) 95 97 98 Äänen tehotaso, taattu L

Äänenpainetaso käyttäjän korvan tasalla, dB(A)

Tärinätasot, a hv, eq

4,06 5,55 3,39 Terälaite Leikkuukorkeus, mm 30–90 30–90 30–90 Leikkuuleveys, mm 510 510 530 Terä Silppuri 51 Silppuri 51 Silppuri 53 Tuotenumero 5041133-10 5041133-10 5811886-10 Ruohonkerääjän tilavuus litroina 55 55 55

Moottorin ilmoitettu nimellisteho on moottorimallia edustavan tyypillisen tuotantomoottorin keskimääräinen nettoteho (rpm) mitattuna SAE-standardin J1349/ISO1585 mukaisesti. Massatuotantomoottorit voivat poiketa tästä arvosta. Laitteeseen asennetun moottorin todellinen lähtöteho riippuu käyttönopeudesta, ympäristön olo- suhteista ja muista arvoista.

Käytä vähintään laatuluokituksen SJ moottoriöljyä. Tarkista viskositeetti moottorin valmistajan käyttöoppaassa olevasta viskositeettikaaviosta ja valitse sopiva viskositeetti ulkolämpötilan perusteella.

Melupäästö ympäristöön äänentehona (L

) EY-direktiivin 2000/14/EY mukaisesti mitattuna.

Äänenpainetaso standardin ISO 5395:2013 mukaan. Äänenpainetasoista ilmoitettujen tietojen tyypillinen tilas- tollinen hajonta (keskihajonta) on 1,2 dB(A).

Tärinätaso standardin ISO 5395:2013 mukaan. Tärinätasolle ilmoitetuissa tiedoissa tyypillinen tilastollinen ha- jonta (vakiopoikkeama) on 0,2 m/s

869 - 004 - 03.12.2018 127EY-vaatimustenmukaisuusvakuutus

EU:n vaatimustenmukaisuusvakuutus Husqvarna AB, SE 561 82 Huskvarna, RUOTSI, vakuuttaa täten, että oheinen tuote: Kuvaus Polttomoottorillinen kävellen ohjattava ruohonleikkuri Tuotemerkki McCulloch Alusta / Tyyppi / Malli M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLAS- SIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC Erä Sarjanumero 2017 alkaen vastaa täysin seuraavien EU:n direktiivien ja asetusten vaatimuksia: Direktiivi/asetus Kuvaus 2006/42/EY Konedirektiivi 2014/30/EU EMC-direktiivi 2000/14/EY; 2005/88/EY Melupäästödirektiivi Asiassa sovelletaan seuraavia yhdenmukaistettuja standardeja ja/tai teknisiä määräyksiä: EN ISO 12100, ISO

14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032

Ilmoitetut meluarvot on annettu direktiivin 2000/14/EY liitteen V mukaisesti tämän käyttöohjekirjan teknisissä tiedois- sa sekä allekirjoitetussa EY:n vaatimustenmukaisuusvakuutuksessa. Oheinen polttomoottorillinen kävellen ohjattava ruohonleikkuri on tarkistetun mallikappaleen mukainen. 128 869 - 004 - 03.12.2018Sommaire Introduction...............................................................129 Sécurité......................................................................130 Montage.....................................................................133 Utilisation
