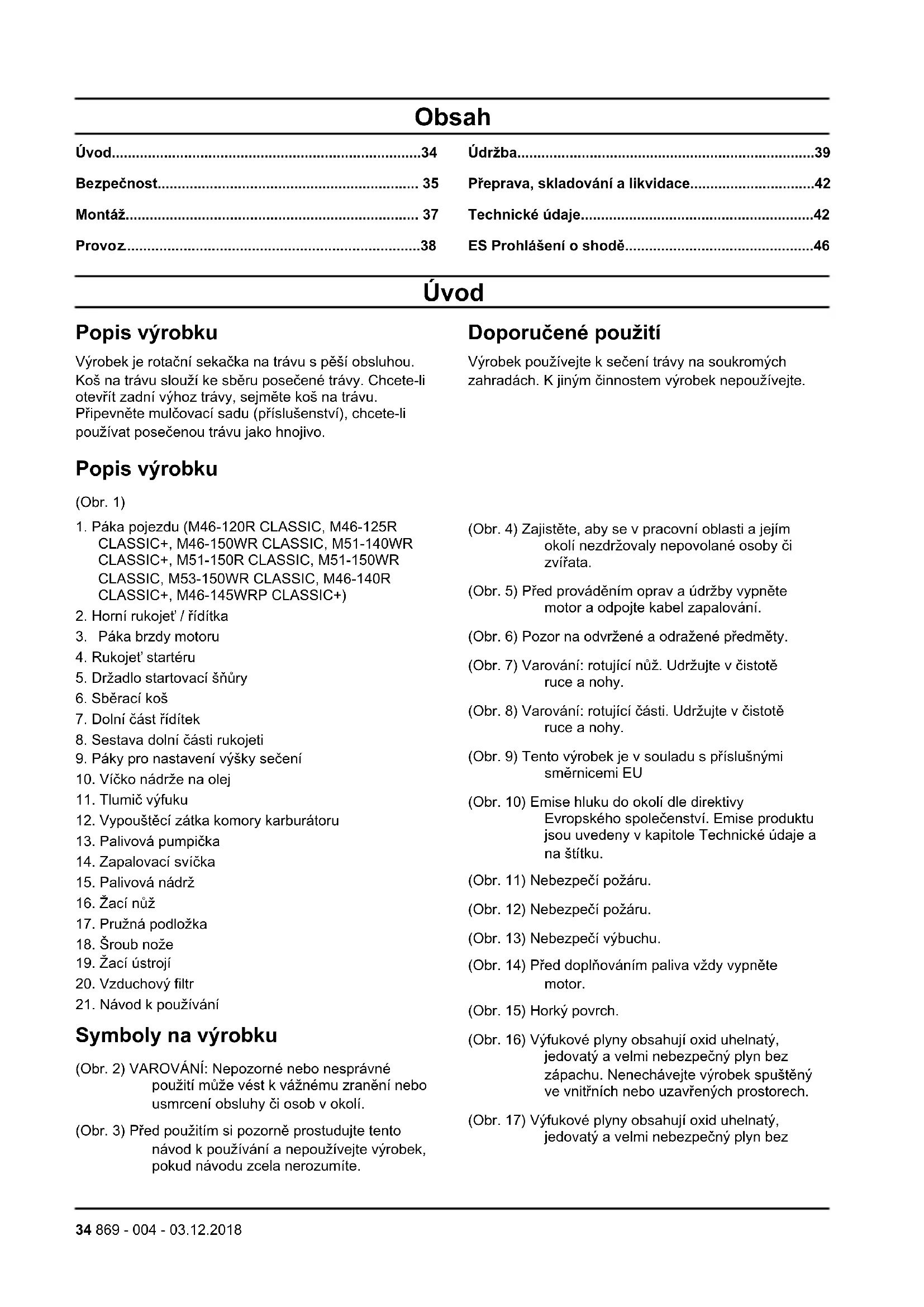

NÁVOD K OBSLUZE M46145WRP Classic Plus MCCULLOCH

Vyrobek je rotačni sekacka na travu s peší obsluhou.
Kos na travu slouží ke sberu posecené travy. Chcete-li otevrit zadní vyhoz travy, sejměte kos na travu.
Pripevněte mulčovaci sadu (príslušenstvi), chcete-li použivat posecenou travy jako hnojivo.

Popis vyrobku

1. Páka pojezdu (M46-120R CLASSIC, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC, M46-140R CLASSIC+, M46-145WRP CLASSIC+)

(Obr. 1)
2. Horní rukojet / òriditka
3. Páka brzdy motoru
4. Rukojet'startéru
5. Držadlo startovaci šnúry
6. Sberaci kos
7. Dolni casts riditek
8. Sestava dolni casti rukojeti
9. Paky pro nastavení výšky sečeni
10. Včko nádrže na olej
11. Tlumic vvfuku
12. Vypoustěčí zátka komory karburátoru
13. Palivová pumpicka
14. Zapalovaci svicka
15. Palivová nádrž
16. Žací núž
17. Pruzná podložka
18. Sroub noze
19. Žaciustroji
20. Vzduchovy filtr
21. Návod k používání

Symboly na vyrobku

(Obr. 2) VAROVÁNÍ: Nepozorné nebo nesprávné použití muže vest k važnému zraněni nebo usmrcení obsluhy āi osob v okoli.
(Obr. 3) Před použitím si pozorně prostudujte tento námov d k používáná a nepoužívejte vyrobek,Pokud námodu zcela nerozumite.

Doporucené pouziti

Vyrobek používejte k sečeni trávy na soukromych zahradách. K jiným Činnostem vyrobek nepoužívejte.

(Obr. 4) Zajistete, aby se v pracovni oblasti a jejim okoli nezdržovaly nepovolané osoby cis zviřata.
(Obr. 5) Pred provadēnīm oprav a udžby vypněte motor a odpjte kabel zapalování.
(Obr. 6) Pozor na odvrzene a odrazené predmety.
(Obr. 7) Varovani: rotujici nuž. Udržujte v Čistotě ruce a nohy.
(Obr. 8) Varováni: rotujíci cásti. Udržujte v Čistotě ruce a nohy.
(Obr. 9) Tento vyrobek je v souladu s prislusnymi smernicemi EU
(Obr. 10) Emise hluku do okoli dre direktivity Evropskeho spolecenstvi. Emise produktu jsou uvedeny v kapitole Technické udaje a na štítku.
(Obr. 11) Nebezpeci požáru.
(Obr. 12) Nebezpeci pozáru.
(Obr. 13) Nebezpečí výbuchu.
(Obr. 14) Před doplžovámim paliva vždy vypněte motor.
(Obr. 15) Horky povrch.
(Obr. 16) Vyfukové plny obsahuji oxid uhelnatý, jedovatý a velmi nebezpečné plyn bez zapachu. Nenecháveje vyrobek spustěné ve vinitřínche nebo uzavřéních prostrech.
(Obr. 17) Vyfukové plyny obsahuji oxid uhelnatý,** jedovatý a velmi nebezpečné plyn bez

zápachu. Nenechávejte vyrobek spustěný ve vnitříncích nebo uzavěrních prostrech.

Povšimněte si: Dalí symboly/šitíkty na produktu se týká certifikacné požadavku pro dalí komerčné oblasti.

EU V

VYSTRAHA: Manipulace s motorem vede k znepltneni typoveho schvaleni EU tohoto vyrobku.

Odpovědnost za vyrobek

Jak uvádi zák o odpovednesti za vyrobek, neneseme odpovednost zaŽádnou skodu zpúsobenou našim vyrobkem,Pokud:

• byl vyrobek nesprávně opraven.
• byl vyrobek opraven pomoci soucasti od jiného vyrobce nebo soucasti, které nejsou vyrobcem schvaleny.
• ma vyrobek prislustenstvi od jineho vyrobce nebo prislustensti, ktere neni vyrobcem schvaleno.
• výrobek neyból opraven ve schvaleném servisiním středisku nebo schvaleným odborníkem.

Bezpečnost

Definice týkajíci se bezpečnosti

Varováni, upozorněni a poznámky slouží jako upozorněni na specifické duležité cásti navodu.

VYSTRAHA: Používa se v pripadě nebezpečić urazu nebo usmrceni obšluhy nebo okolních osob,Pokud nejsou dodrženy poukyny uvedené v teto prirucce.

VAROVÁNÍ: Používa se v pripadě nebezpečí poškození vyrobku, dalíschmaterialù ā skod na majetku v blízkém okoli,Pokud nejsou dodrženy tokyny uvedené v teto priruce.

Povsimne ti: Pouzivs ke poskytnuti dalsich informaci, ktere jsou nezbytnev danesiuaci.

Obecné bezpečnostní poukyny

VYSTRAHA: Pred pouzitim vyrobku si preezte nasledujici varovani.

Tento vyrobek je nebezpečné, nepoužíva-li se správně nebo není-li věnována provozu rádná pozornost. Nedodržení bezpečnostnich tokynú muže věst ke zraněné nebo usmrcení.
Tento vyrobek vytváří během provozu elektromagnetické pole. Toto pole muže za určitych okolnosti narushovat funkci aktivních Či pasivních implantovaných lékarských pristrojú. Za učelem sniženi rizika možného zraněni nebo smrtelného urazu doporučujeme osobám s implantovanými lékarskými pristroji poradit se preš poduzitím vyrobku s lékarem a s vyrobcem implantovanýho lékarského pristroje.
- Budte stale opatní a používejte zdravy Rozum. Nejste-li si jisti, jak ovládat vyrobek ve zvlástnich situacích, vypněte jej a promluvte si s prodejcem McCulloch, než budetePokračovat v práci.

• Mějte na paměti, ze obsvluha je odpovedná za nehody a škody vzníklé jiným osobám nebo na jejich majetku.
• Udržujte vyrobek Čistý. Ujistěte se,Že jsou značky a štíky dobře Čitelné.
• Nedovolte osobám používat vyrobek,nejste-li si jisti, ze si prečetly námod k používáná porozuměly jeho obsahu.
  Zamezte použivani vyrobku detmi.
• Zamezte používáni vyrobku osobami, které naznajíPokyny.
  Vzdy sledujte osoby s fyzickym nebo mentalmim postizenim pri praci s vyrobkem. Vzdy musi byt pritomna zodpovedna dospelá osoba.
  Nepoužívejte výrobek, jste-li unavení, nemocné nebo pod vilvem alkoholu, drog nebo lékù. To by mohlo ovlivnit váš zrak, ostražitost, koordinaci a Usudek.
• Nepouzivejte vyrobek,Pokud je vadny.
• Nikdy neupravujte vyrobek a nepoužívejte jej,Pokud je mozné,ze jej upravil někdo jiny.

Bezpečnost pracovniho prostoru

VYSTRAHA: Pred pouzitim vyrobku si prectete nasledujici varovani.

• Pred použitím výrobu, odklité z pracovní oblasti prědměty, jak je sou větve, větvickу a kameny.
• Predmety, které mohou byt zachyceny zaim ustrojím mohou byt odmrstěny a zpúsobit zraněni osob a poškození predmétú. Udržujte osoby v okoli a zviřata v bezpečné vzdálenosti od vyrobku.
  Nikdy nepoužívejte vyrobek za špatného počasí, jako je mlha, dést', silny vitr, intenszívní chlad a nebezpeci blesku. Použiti vyrobku za špatného počasí nebo ve vlhých Či mokrách podminkách je namáhave. Nepřízníve počasí muže vytroít nebezpečné podmínky, např. kluzký povrch.

• Dávejte pozor na osoby, prédměty a situace, které mohou branit bezpečnému provozu vyrobku.

• Dávejte pozor na prěkážky, jako jsou kořeny, kameny, větve, diry a príkopy. Vysoká tráva muže prěkážky skrýt.

• Sečeni trávy na svazich muže byt nebezpečné. Nepoužívejte vyrobek na svahu se sklonem větsím než 15°.
  S výrobkem jezděte po vrstevnicích. Nepohybuje se na svahu nahoru a dolú.
  Postupujte opatrě v blízkosti skrytích rohú a objektú, které mohou bránit ve vyhledu.

Bezpečnost práce

VYSTRAHA: Pred pouzitim vyrobku si prectete nasledujici varovani.

Tento vyrobek pouzivejte vyhradne k seceni travy. Neni dovoleno pouzivat vyrobek k jinym cinnostem.
- Použivejte osobni ochranné prostředky. Dalši informace naleznete v Časti Osobni ochranné prostředky na strani 36.
- Ujistete se, ze vite, jak v pripadě fouze rychle zastavit motor.
- Nikdy nestartujte motor v uzavrenych prostorech nebo v blizkosti hořlavého materialu. Výfukové plyny z motoru jsou horké a mohou obsahovat jiskry, které by mohy zažehnout požár.
- Neprovozujte vyrobek,Pokud není správně namontovaný nuž a vsechny kryty. V opacnémpripadé by se mohl nuž uvolnit a zpúsobit zraněni osob.
Zajistete,aby nuž nenarazil do predmetu, jako jsou kameny a kořeny. Mohlo by DOJIT K poskozeni noze a ohnuti hridele motoru. Ohnuty hridel zpúsobuje velké vibrate a hrozi velmi vysoke riziko uvolnéni noze.
- Pokud nuz narazi do nejakého predmétu nebo se objeví vibrate, okamžitě zastavte vyrobek. Odpojte kabel zapalování od zapalovací svicky. Zkontrolujte, zda není vyrobek poskozený. Opravte poskozené díly nebo svěrte opravu schvalenému servisnímu pracovníkovi.
- Po nastartováni motoru nikdy nepripevnje páku brzdy motoru trvale k rukojeti sekačky.
- Umistete vyrobek na stabilni, rovny povrch a nastartujte jej. Zkontrolujte, zda nuž nemuže prijit do kontaktu se zemi nebo cizimi objekty.
- Pri provozu vždy stújtze za vyrobkem.
- Pri provozu nechte vsechna kola spočivat na zemi a držte rukojet' oběma rukama. Ruce a nohy udržujte mimo dosah rotujićích nožù.
- Nenaklanëjte vyrobek, kdyz je spustëný motor.
- Dávejte pozor pri tăzení vyrobku dozadu.
- Nikdy nezvedejte vyrobek, kdyz je spusteny motor. Pokud musite vyrobek zvednout,nejprve vypnete motor a odpojte kabel zapalovani od zapalovaci svicky.
Pri provozovaniVyrobku nechodte smerem dozadu.

• Pred préjezdem ploch bez trávy, jako jsou cesty vytvorené ze štrku, kamenu nebo asfaltu, vypněte motor.
• Nebhejefte s vyrobkem, kdyz je spusteny motor. Pri provozu vyrobku vzydvy pouze chodte.
• Před zmenou výšky sečeni vypněte motor. Nikdy neprovádejte serizovány pri spustěnémotoru.
• Nikdy nenechte vyrobek se spustěným motorem bez dozoru. Vypněte motor a ujistěte se, ze se zać ustroji neotáči.

BezpečnostníPokyny pro provoz

Osobni ochranné prostředky

VYSTRAHA: Pred pouzitim vyrobku si prectete nasledujici varovani.

• Osobni ochranné prostředky nemohou zcela eliminovat nebezpečí urazu, ale v pripadě nehody pomáhaji snizit míru poraněné. Pozádejte prodejce, aby vám pomohl vybrat správné vybavení.
• Používejte ochranu sluchu,Pokud je hladina hluku vyšsí než 85 dB.
• Používejte odolnou obuv s protiskluzovou podrázkou. Nepoužívejte otevřenou obuv ani nepracujte naboso.
• Používejte silné, dlouhé kalhoty.
• Pri určitych cinnostech používejte ochranné rukavice, napřiklad pri nasazováni, prohlídce nebo Čistěné zaciho ustroji.

Bezpečnostní zařizení na produktu

VYSTRAHA: Pred pouzitim vyrobku si prectete nasledujici varovani.

Nepouzívejte vyrobek, jehož bezpečnostné zařizení jsou vadnalá!
- Pravidelné kontrolujte bezpečnostní zařizení. Pokud je zařizení vadné, obrte se na servis McCulloch.

Zkontrolujte kryt zaciho utroj, aby bylo zajišteno, ze nevykazuje známky poškození, napr. praskliny.

Páka brzdy motoru

Páka brzdy motoru slouží k zastavení motoru. Když uvolnite páku brzdy motoru, motor se zastvi.

Chcete-li zkontrolovat brzdu motoru, nastartujte motora uvolnete paku brzdy motoru. Pokud se motor nevypne behem 3 sekund, pozadeje schvaleného servisniho pracovnika McCulloch o sefizeni brzdy motoru.

(Obr. 18)

Tlumic vfyfuku

Tlumic vfyfuku je urcen k omezeni urovné hluku na minimum a k usmerneni vfyfukovych plynu smrerem od obsluhy.

Nepoužívejte výrobek bez tlumíče výfuku neboPokud je vadné. Vadné tlumíč výfuku zvyšuje hladunu hluku a nebezpećí požáru.

VYSTRAHA: Tlumic vvfuku je behem provozu a po pouziti velmi horky, i kdyz motor pracije na volnobezné otacky. Aby se zabranilo pozaru, dbeje zvysene opatnosti v blizkosti hořlavych materialu a plynu.

Kontrola tlumice vfyfuku

• Pravidelné kontrolujte tlumic vfyfuku, aby bylo zajisteno, ze je radrne upevnény a ze neni poskozeny.

Bezpečnost pri manipulaci s palivem

VYSTRAHA: Pred pouzitim vyrobku si prectete nasledujici varovani.

• Pokud je na vyrobku palivo nebo olej, nespoustějte ho. Nechtěné palivo/olej z vyrobku odstraťe a nechte vyrobek uschnout.
• Pokud si palivem polijete oblečeni, okamžite se prěvlékněte.
  Zabrańte styku paliva s tělem, muže zpúsobit zraněni. Pokud se polijete palivem, omyje zasažené misto vodou a mydlem.
• Nepoustjte motor,Pokudznej neco uniká. Pravidelné kontrlujte, jestli z motoru nic neuniká.
• Pri manipulaci s palivem budte opatrni. Palivo je hořlavé a vypary jsou vybusné a mužou zpúsobit zraněni nebo smrt.
• Nevdechujte palivové vypary, mužou zpúsobit zraněni. Zajistěte dostatečné prútok vzduchu.
  V blizkosti paliva ani motoru neku韧.
• Do blízkosti paliva ani motoru neumist'ujte horké prédměty.
  Kdyz je spusteny motor, nedoplnejte palivo.

• Než začnete doplěnovat palivo, prěsvěděte se, ze je motor studeny.

• Než doplníte palivo, pomalu otevřete uzáver palivové nádrze a opatrné uvolněte tlak.
  Palivo do motoru nedoplnujte ve vnitrnich prostorech. Nedostatecné proudeni vzduchu muze zpusobit zraneni nebo smrt udusemim nebo otravou kyslicnikem uhelnatym.

• Pevně dotáhněte víčko palivové nádrže. Neni-li víčko palivové nádrže dotažené, hroží nebezpečí požáru.
• Než výrobek spustite, prejdete s nim minimálne 3 m (10 stop) odmista, kde jste doplnovali palivo.
• Nenaplñujte palivovou nádrž na maximum. Teplem dochází k rozpinání paliva. V horní Časti palivové nádrze udžujte volný prostor.

BezpečnostníPokyny pro udržbu

VYSTRAHA: Pred pouzitim vyrobku si prectete nasledujici varovani.

Vyfukové plyny obsahuji oxid uhelnatý, jakovatý a velmi nebezpečné plyn bez zápachu. Nenechávejte motor spustěné ve vinitrnich nebo uzavřenych prostorech.
- Pred provádením Údržby vyrobku nejprve vypněte motor a odpoje kabel zapalovani od zapalovaci svicky.
- Pri provaděni udžby Žaciho ustroji použivejte ochranné rukavice. Núž je velmi ostry a můze snadno dojt k pořezání.
- Príslušenstvi azměny vyrobku, které neschvalí vyrobce, mohou zpùsobit vázné zraněni nebo úmrti. Neprovádejte změny na vyrobku. Vždy používejte vyhradné príslušenstvi schvalné vyrobcem.
- Pri nespravném nebo nepravidelném provaděné udžržby se zvyšuje nebezpečí poraněné i poškození vyrobku.
- Provádejte pouze udrzbu uvedenou v toto námodu k použiván. Veskery ostatné servis musi provest schvaleny servisné pracovnik McCulloch.
Servis vyrobku by mél provádet schvaleny servisi pracovnik McCulloch v pravidelnych intervalech.
- Poškozené, opotřebné Či prasklé současti vyměnte.

Montáž

Montáž rukojeti

Dolní Čast rukojeti

1. Umistete sroubky na spodek dolni casti rukojeti a naśroubujte je do der, jak je uvedeno v navodu. Díry zarovnejte a pripevněte srouby, podložky a knoflíky. (Obr. 19)

Horní Část rukojeti

1. Díry v rukojeti i v jei dolni Časti zarovnejte a pripevněte šrouby, podložky a knoflíky. Na pravou stranu pripevněte držadlo startovaci šnúry. Knofíky rádně utáhněte. (Obr. 20)

2. Zatáhněte za rukojet'startéru a zahákněte startovaci snúru za její držadlo. (Obr. 21)

3. Pomoci pasku upevnete lanka k rukojeti. (Obr. 22)

Povšimněte si: Zkontrolujte, zda není napnutí lanek priliš velké.

Montáž koše na travu (M40-120 CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC)

1. Vložte rám sberaciho koše do koše na travu.
   Zkontrolujte, zda je rukojet'ramu sberaciho koše na horní casti koše na travu.
2. Pripnevete kos na travu na ram sberacibo kose pomoci svorek, ktere najdete na bocnim okraji. (Obr. 23)
3. Zvedněte zadní kryt.
4. Upevněte sběrací kos k hornimu okraji podvozku.
5. Umistete dolni ccast koše na travu do kanalu vyhozu travy.

Montáž kõse na travu (M46-140R CLASSIC+, M46-145WRP CLASSIC+)

1. Vložte horní cást koše na trávu do dolní cásti koše na trávu.
2. Pripevnete kos na travu pomoci svorek. (Obr. 24)
3. Zvedněte zadní kryt.
4. Upevněte háčky na kosi na travu k hornímu okraji podvozku. (Obr. 25)
5. Umistete dolni ccast koše na travu do kanalu vyhozu travy.

Mulčovací sada je dostupné pouze jako volitné príslušenstvá to jenu vybraních modelů. Modely M46-140R CLASSIC+, M46-145WR CLASSIC+, M51-150WR CLASSIC, M53-150WR CLASSIC jsou dodávány s mulčovacim nástavcem. Modely M40-120 CLASSIC, M40-125 CLASSIC+ nelze s mulčovacim nástavcem použit.

1. Zvedněte zadní kryt a vyjměte koš na trávu.
2. Vložte do kanálu vyhozu trávy mulčovaci vložku. (Obr. 26)

Provoz

Uvod

VYSTRAHA: Pred použiváním produktu je tbreba, abyste si prečetli a porozuměli kapitole o bezpečnosti.

Před použitím vyrobku

1. Pozorné si prostudujte tento námov k používani a nepoužívejte vyrobek,Pokud námovodu zcela nerozumite.
2. Zkontrolujte Žaci ustroi, aby bylo zajisteno, ze je radne pripevnene a nastavené. Viz KontrolaŽaciho ustroi na strani 40.
3. Naplnte palivovou nádrž. Viz Doplnování paliva na strani 38.
4. Doplhte olej do olejové nadrze a zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 40.

Doplnovani paliva

Pokud možno používeje alkylátový benzín s nízkymi emisemi. Neni-li k dostání alkylátový benzín s nízkymi emisemi, používeje kvalitné bezolovnatý benzín nebo olovnatý benzín. Používeje benzín s oktanovém cislem 90 RON mimo Severné Ameriku (87 AKI v Severné Americe) nebo vyším a s obsahem etanolu maximálné 10% (E10).

VAROVÁNÍ: Nepoužívejte benzín s oktanovým Číslem nizšim než 90 RON mimo Severné Ameriku (87 AKI v Severné Americe). Múzete tím vyrobek poskodit.

1. Víčko palivové nádrže otevírejte pomalu, aby se uvolnil tlak.
2. Palivo doplnte pomalu z kanystru. Dojde-li k Rozlitipaliva, odstrahte jej uterkou a zbyvajici palivo nechte vypairit.
3. Očistěte plochu kolem víčka palivové nádrže.
4. Pevně dotáhněte včko palivové nádrze. Neni-li včko palivové nádrže dotažené, hroží nebezpečí požáru.
5. Než vyrobek spustite, prejudice s nim minimálne 3 m (10 stop) odmista, kde jste doplnovali palivo.

Nastavení výšky sečeni

1. Chcete-li zvysit vysku seceni, posunte paku pro nastaveni vysky seceni dozadu.
2. Posunem páky pro nastavení výšky secení dopředu výšku secení snížite. (Obr. 27)

VAROVÁNÍ: Nenastavujte výšku sečeni príliš nízko. V pripadě, ze není povrch trávniku rovný, mohou nože prijít do styku se zemí.

SpusteniVyrobku

1. Zkontrolujte, zda je kabel zapalovani pripojeny k zapalovac siice.
2. Pri upnne prvnim pouziti petkrat za sebou stisknete palivovou pumpicku. Pri upnne prvnim pouzit, kdyz je motor studeny, trikrat za sebou stisknete palivovou pumpicku. (Obr. 28)
3. Postavte se za vyrobek.
4. Drzte páku motorové brzdy pritisknutou k rukojeti sekačky. (Obr. 29)
5. Uchopte rukojet' startovaci šnúry pravou rukou.
6. Pomalu vytáhněte startovaci šnúru, dokud neucité odpor.
7. Nastartujue motor silným zatáhnutím za šñuru.

VYSTRAHA: Nikdy si neomotavejte startovaci šnuru kolem ruky.

Použití pohonu kol

Zatlačte páku pojezdu směrem k rukojeti. (Obr. 30)

Udrzba

Uvod

VYSTRAHA: Pred provadénim udrzby je tbreba, abyste si precetli a porozumeli kapitole o bezpecnosti.

Pro servis a opravy vyrobku je nezbytné spezialni skolení. Garantujeme dostupnost profesionálnich oprav a servisu. Pokud neposkytuje prodejce servisni sluzby, požádejte jej o informace onejblizśim servisu.

• Pokud chcete tahrout vyrobek dozadu, odpojte pohon a zatacta de vrobek dopre du prbliznne 10 cm.
  V blízkosti prěkážek uvolněte páku pojezdu, aby se deaktivoval pohon.

Zastavení výrobku

• Chcete-li zastavit pojezd, uvolněte páku pojezdu.
• Motor zastavite uvolnéním páky brzdy motoru.

Jak docilit dobrych vysledku

• Používejte vždy ostrý nuz. Pri použitú tupého noze je střih nepravidelná a posečený povrch trávy Žloutne. Ostrý nuz také vyžaduje měné energia než tupý nuz.
• Nesekejte vice než ½ výšky trávy. Nejprve sekejte se Žacim ustrojím nastaveným vysoko. Zkontrolujte výslédek a pripadné snižte výšku sečeni na požadovanou uroven. Pokud je tráva velmi vysoká, jezděte pomalu a v pripadě potřeby sekejte 2krát.
• Sekejte vždy v jiném směru, aby na trávníku nevznikly pruhy.

zba

Plán udrzby

Intervaly udrzby se vypocitavaji na zaklade kazdodenniho pouzivani vyrobku. Interva se meni, nen-li vyrobek pouzivan donne.

U udrzby označene symbolem * vyhledjepte pokyny v casti Bezpečnostní zařizení na produktu na strani 36.

Üdržba Denně Týdně Měsičné
Provedte běžnou kontrolu. X
Zkontrolujte hladinu oleje. X
Vycistěte vyrobek. X
Zkontrolujte Žací ústrojí. X
Zkontrolujte kryt Žacího ústrojí.* X
Zkontrolujte páku brzdy motoru.* X
Zkontrolujte a nastavte pohon (lanko spojky). X
Zkontrolujte tlumič výfuku.* X
Zkontrolujte zapalovaci svíčku. X
Vyměnte olej (poprvé po 5 h použití, poté po každych 50 h použiti). X
Vyměnte vzduchový filtr. X
Üdržba Denně Týdně Měsičně
Zkontrolujte palivový systém. X

Provedení bézné kontroly

Zajistete,aby byly matice a smrouby na vyrobku spravnedeotazené.

Čistěni vyrobku zvnějsku

• Pomoci kartace odstrahte listi, travu a necistoty.
• Zkontrolujte, zda není privod vzduchu v horní Časti motoru ucpány.
• K Čišěné productu nepoužívejte vodu pod vysokým tlakem.
• Pokud používáte vodu k Čišěnéí motoru, nestříkejte ji prímo na motor.

Čistěné vinitřného povrchu krytu zaćho ustroji

1. Vyprázdne těpe palivovou nádrž.
2. Položte výrobek na bok s výfukem dole.

VAROVÁNÍ: Pokud bye ste položili vyrobek se vzduchovém filtrém dole, mohl by se poskodit motor.

1. Oplachnete vodou z hadice vnitri povrch krytu zaicho ustroji.

Kontrola Žaciho ustroji

VYSTRAHA: Aby se zabranilo nahodnému spustěni, odpoje kabel zapalovani od zapalovaci svicky.

VYSTRAHA: Pri provadeni udrzby zaicho ustroji pouzivejte ochranné rukavice. Nuz je velmi ostrya muze snadno dojit k porezani.

1. ZkontrolujteŽaciustrojiohledne poskozeni a prasklin. PoskozenéŽaciustrojivzdyvymene.
2. Prohlédněte núž a zkontrolujte, zda není poskozený nebo tupý.

Povšimnéte si: Po ostřeni je nezbytné nž vyväžit. Výmenu, ostřeni a vyväzeni noze svěrte servisnímu středisku. Dojde-li k narazu do prekážky, po kterém dochází k vypínámí vyrobku, vyměnte poskozený nž. O tom, zda je možné nž nabrousit Či zda je nutné ho vyměnit, rozhodne servisní středisko.

Postup vymeny noze

1. Zajistete nuž pomoci drevéného špaliku. (Obr. 31)
2. Demontujte sroub noze.

3. Odmontujte nuž.

4. Prohlédněte držák noze a šroub noźá zkontrolujte, zda nejsou poskozené.

5. Prohlédněte hřidel motoru a ujistěte se, zda není ohnutý.
6. Pri montází nového noze nasměrujte zahnute konce noze ve směru krytuŽacího utroji. (Obr. 32)
7. Zkontrolujte, zda je nuž zarovnaný se středem hřidele motoru.
8. Zajistete nuz pomoci d'reveného spaliku. Nasadte pruznou podlozku a utahnete sroub a podlozku utahovacim momentem 45-60 Nm. (Obr. 33)
9. Otočte nožem rukou a zkontrolujte, zda se volné otáci.

VYSTRAHA: Používejte odolné rukavice. Núž je velmi ostrý a muže snadno dojit k pořezáni.

1. Nastartujte vyrobek a provedte test noze. Pokud neni nuz spravně pripevně, vyrobek vbruju a vysledky secení nejsou uspokojíve.

Kontrola hladiny oleje

VAROVÁNÍ: Príliš nízká hladina oleje muže zpùsobit poskození motoru. Pred spustěním vyrobku zkontrolujte hladinu oleje.

1. Umistete vyrobek na rovnou plochu.
2. Sejměte víčko olejovné nádrže s olejovou měrkou.
3. Setrte olej z olejové měrky.
4. Zasunte olejovou měrku do olejové nádrže, abyste mohli zkontrolovat hladinu oleje.
5. Vyjměte olejovou měrku.
6. Zkontrolujte hladinu oleje na olejové mérce.
7. Pokud je hladina nízká, doplěte motorový olej a znovu zkontrolujte hladinu oleje.

Vyměna motorového oleje

VYSTRAHA: Motorovy olej je bezprostředné po vypnutí motoru velmi horký. Pred vypustěním nechte motorovy olej vychladnout. Pokud si potrísnité pokožku motorovým olejem, omyte ji mydlem avodou.

1. Nechte vyrobek běžet, dokud nebude palivová nádrž prázdná.
2. Odmontujte kabel zapalovani od zapalovac svicky.

3. Sejměte víčko olejové nádrže.

4. Umistěte nádobu pod vyrobek tak, aby do nej mohl vytéct motorový olej.

5. Nakloonte výrobek, aby se vypustil olej z olejové nádrže.
6. Doplhte novy motorovy olej typu doporučeneho v Časti Technické udaje na strani 42.
7. Zkontrolujte hladinu oleje. Viz Kontrola hladiny oleje na strani 40.

Vzduchovy filtr

Vzduchovy filtr, ktery byl pouzivan po dels i dobu, jiz nelze zcela vycistit. V pravidnych intervalech mente vzduchovy filtr.

Povšimněte si: Poškozený vzduchový filtr vždy vyměnte.

Cisteni papirového filtru

1. Odmontujte kryt vzduchového filtru a papirový filtr.
2. Poklepejte filtrém o rovný povrch, aby se uvolnily Částice.

VAROVÁNÍ: Filtr nečistěte rozpoustědlem ani stlačeným vzduchem.

1. Vložte vzduchový filtr zpět. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.
2. Nasadte zpět kryt vzduchového filtru.

Čistěné pěnového plastového filtru

1. Odmontujte kryt vzduchového filtru a pěnový plastový filtr.
2. Vycistete pénovy plastovy filtr mydlem a vodou.
3. Oplachněte pěnový plastový filtr Čistou vodou.
4. Vymackejte vodu z pěnového plastového filtru a nechte jej vyschnout.

VAROVÁNÍ: Nepoužívejte stlačený vzduch. Mohl by poškodit pěnový plastový filtr.

1. Namažte pěnový plastový filtr motorovým olejem.
2. Zatlačte Čistou utěkru na pěnový plastový filtr, aby se odstranil nadbytečné olej.
3. Vložte vzduchový filtr zpět. Zkontrolujte, zda vzduchový filtr dokonale těsní proti držáku vzduchového filtru.
4. Nasadte zpět kryt vzduchového filtru.

Kontrola zapalovác svicky

VAROVÁNÍ: Vždy používejte doporučený typ zapalovacích svíček. Nesprávný typ zapalovacích svíčky muže zpúsobit poškození vyrobku.

Zkontrolujte zapalovaci svicku,Pokud ma motor maly vykon, spatne startup nebo nefunguje spravné ve volnoběznych otáčkácch.
- Aby se snizilo nebezpeci pritomnosti nechténych materialu na elektrodach zapalovaci svicky, dorzujte tyto Pokyny:

a) Zkontrolujte, zda jsou správné nastaveny volnobězné otáčky.
b) Zkontrolujte správnost palivové směsi.
c) Zkontrolujte, zda je vzduchovy filtr Čistý.

• Vestlizhe je zapalovaci svicka znečistěná, vycistěte ji a zkontrolujte, zda je vzdálenost elektrod zapalovaci svicky správná, viz cást Technické udaje na strani 42. (Obr. 34)
  V pripadé potreby zapalovaci svicku yvměnte.

Kontrola palivového systému

• Prohlédněte víčko palivové nádrže a těsněné víčka a ujistěte se, ze nejsou poskozené.
• Prohlédněte hadici prívodu paliva a ujistěte se, ze nedochází k Úniku. Pokud je hadice prívodu paliva poskozená, požádejte servisniho pracovnika o výmenu.

Serizeni lanka spojky

Pokud je pojezd pomalý, je nezbytné seřidit lanko spojky.

1. Delku lanka spojky nastavite tak, ze jej zapojite do ruznych der na pace pojezdu. Pro zvyšeni rychlosti pojezdu zkratte lanko spojky. Pro sniženi rychlosti spojzdu prodlužte lanko spojky. (Obr. 35)
   Povšimněte si: Pokud se pohon zapoji, i když nepřitahujete páku pojezdu, je nezbytné prodloužit lanko spojky.
2. S rychlosti pojezdu mužete lehce manipulovat otáčením sefižovacího šroubu. Chcete-li zvýšit rychlost pojezdu, otočte sefižovacím šroubem proti směru hodinovych ručíček. Chcete-li snížit rychlost pojezdu, otočte sefižovacím šroubem ve směru hodinovych ručíček. (Obr. 36)
   Pokud je pojezd pomalý i po serízení, požádejte schvaleného servisniho agenta o vymenu hnaciho remenu.

Přeprava, skladováni a likvidace

Přeprava a skladováni

• Pred uskladněm i a prepravou vyrobku Či paliva zkontrolujte, zda nejsou pritomny známky uniku nebo výparů. Jiskry otevřeny othen, například z elektrických zařizení nebo kotlů, mohou zažehnout požár.
  Vždy používejte schvalené nádoby na skladováni a prepravu paliva.

• Pred dlouhodobym skladovanim vyrobku vyprazdnete palivovou nadrz a komoru karburatoru. Odevzdeje palivo na prislusnem sbernem miste
  Bēhem prépravy musi byt vyrobek bezpečné upevnény, aby se zabránilo跟他o poskození a nehodám.

• Skladujte vyrobek na uzamcenem miste, aby se zamezilo pristupu deti a neopravnenych osob.
  Uchovávejte vyrobek na suchém a bezprasném misté.

Likvidace

• Dodržujte mistrov požadavky ohledne recyklace a platné prédpisy.
• Odevzdeje vsechny chemikalie, napriklad motorovy olej nebo palivo, v servisinm stredisku nebo na prisluasnem sbernem miste.
• Nehodláte-li vyrobek dale používat, odeslete jej prodejci McCulloch nebo jej dopravte do recyklačné stanice.

Technické udaje

	M40-120CLASSIC	M40-125CLASSIC+	M46-120CLASSIC	M46-120RCLASSIC	M46-125CLASSIC+
Motor
Značka McCulloch Briggs & Strat-	ton		McCulloch McCulloch Briggs & Strat-
Zdvihový objem, cm3	120 125 120 120
Rychlost, ot./min 2900 2900 2900	2900 2900
Jmenovitý vykon motoru, kW31	2,0 1,6 2,0 2,0
Systém zapaloványi
Zapalovác svicka K7RTC RC12	YC K7RTC K7RTC RC12YC
Vzdálenost elektrod, mm 0,7 0,5	0,7 0,7 0,5
Systém mazání a palivový systém
Objem palivové nádrzej, I 0,8 0,8	0,8 0,8 0,8
Objem olejové nádrzej, litry 0,4 0	4 0,4 0,4 0,4
Motorový olej32	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg 24 25	28 29 28
Emise hluku33
Hladina akustického výkonu,změřená dB (A)	93 93 95 95 95
Hladina akustického výkonu,zaručená LwA dB (A)	94 94 96 96 96
Hladina hluku34
Hladina akustického tlaku na sluch obsluhy, dB (A)	80 80 82 82 82
Árovné vibrác,ahrveq35
Rukojet', m/s2	14,75 14,75 15,68 15,68 15,68
Rezací zařizení
Výška secení, mm 20-75 20-75 30-80 30-80 30-80
Šiřka secení, mm 400 400 460 460 460
Žací núž Mulčovaci 40 Mulčovaci 40 Mulčovaci 46 Mulčovaci 46
Objednaci cislo 5871590-10 5871590-10 5811889-10 5811889-10
Kapacita koše na trámnu, litry 50 50 50 50 50 50 50 50

	M46-125R CLASSIC+	M46-140R CLASSIC+	M46-145WRP CLASSIC+	M46-150WR CLASSIC	M51-140WR CLASSIC+
Motor
Značka Briggs & Strat- ton	Briggs & Strat- ton	Honda McCulloch Briggs & Strat- ton			ton
Zdvihový objem, cm3	125 140 145 150 140
Rychlost, ot./min	2900	2900	2900	2900	2900
Jmenovitý vykon motoru, kW36	1,6	1,98	2,9	2,4	1,9
Systém zapaloványí
Zapalovací svíčka	RC12YC	RC12YC	BPR5ES	K7RTC	RC12YC
Vzdálenost elektrod, mm	0,5	0,5	0,5	0,7	0,5
Systém mazání a palivový systém
Objem palivové nádrzej, litry 0,76	0,8 0,95 1.0 0,76
Objem olejové nádrzej, litry 0,4 0	5 0,4 0,4 0,4
Motorový olej37	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg 27 30	33,5 32 32
Emise hluku38
Hladina akustického výkonu,změřená dB (A)	95 95 95 97 97
Hladina akustického výkonu,zaručená LWA dB (A)	96 96 95 98 98
Hladina hluku39
Hladina akustického tlaku na sluch obsluhy, dB (A)	82 81 80 82 82
Úrovně vibrácí,ahveq40
Rukojet', m/s2	15,68 15,68 3,06	4,27 4,27
Čezací zařizení
Výška sečeni, mm 30-80 30-80	30-80 30-80 30-90
Šířka sečeni, mm 460 460 460 460	60 510
Žací núž Mulčovací 46 Mulčovací 46 Mulčovací 46 Mulčovací 51	46 Mulčovací 46 Mulčovací 46 Mulčovací 51
Objednací Číslo 5811889-10 581	1889-10 5811889-10	5041133-10
Kapacita koše na trám, litry 50 50	50 50 55 55

	M51-150R CLASSIC	M51-150WR CLAS-SIC	M53-150WR CLAS-SIC
Motor
Značka	McCulloch McCulloch	McCulloch
Zdvihový objem, cm3	150	150	150
Rychlost, ot./min	2900	2900	2900
Jmenovitý vykon motoru, kW41	2,4 2,4 2,4
Systém zapalování
Zapalovác svčka K7RTC K7RTC K7RTC
Vzdálenost elektrod, mm 0,7 0,7 0,7
Systém mazání a palivový systém
Objem palivové nádrže, litry 1,0 1,0 1,0
Objem olejové nádrže, litry 0,4 0,4 0,4
Motorový olej42	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30	SAE 30/SAE 10W-30
Hmotnost
S prázdnými nádržemi, kg 33 33 33
Emise hluku43
Hladina akustického vykonu, změřená dB (A)	95 97 98
Hladina akustického vykonu, zaručená LWA dB (A)	98 98 98
Hladina hluku44
Hladina akustického tlaku na sluch obsluhy, dB (A)	81 84 82
Úrovně vibrací, ahveq45
Rukojet', m/s2	4,06 5,55 3,39
Čezaci zařizení
Výška sečeni, mm 30-90 30-90 30-90
Šířka sečeni, mm 510 510 530
Žaci nüž Mulčovaci 51 Mulčovaci 51 Mulčovaci 53
Objednaci cislo	5041133-10	5041133-10	5811886-10
Kapacita koše na trávu, litry	55 55 55

Obsah prohlášeni o shodě EU

My, společnost Husqvarna AB, SE 561 82 Huskvarna, ŠVÉDSKO, zcela zodpovědně prohrašujeme,.cz príslužný výrobek:
Popis Sekačka na trávu s peší	obsluhou poháněné spalovacím motorem
Značka McCulloch
Platforma / typ / model M40-120	CLASSIC, M40-125 CLASSIC+, M46-120 CLASSIC, M46-120R CLASSIC, M46-125 CLASSIC+, M46-125R CLASSIC+, M46-140R CLASSIC+, M46-145WRP CLASSIC+, M46-150WR CLASSIC, M51-140WR CLASSIC+, M51-150R CLASSIC, M51-150WR CLASSIC, M53-150WR CLASSIC
Šarže Výrobní Číso od roku 2017	a dále
je zcela ve shodě s následujícímimi směrnicemi a prědpisy EU:
Směrnice/předpis Popis
2006/42/ES „o strojních zařizenich“
2014/30/EU „o elektromagnetické kompatibilitě“
2000/14/ES; 2005/88/ES „o venkovihythm hluku“
Plati následujíci harmonizované normy anebo technické specifikace: EN ISO 12100, ISO 14982, ISO 5395-1 & 2, ISO 3744, ISO 11094, EN 1032
Deklarované úrovně hluku jsou uvedeny v Časti s technickými udaji títo príručky a podepsaném prohlášeni o shodě EU ve shodě se směrnici 2000/14/ES, príloha V.
Dodaná sekačka na trávu s peší obsluhou poháněné spalovacím motorem je shodné se vzorkem, který prosel zkouškou.

Indhold

Indledning. 47

Sikkerhed. 48

Montering. 50

Drift. 51

Vedligeholdelse 52

Transport, opbevaring og bortskaffelse. 55

Tekniske data. 55

EU-overensstemmelseserklaering. 58

Indledning

Produktbeskrivelse

(Obr. 1)
2. Horná rukovát
3. Rukovat motorovej brzdy
4. Rukovat' startovaceho lanka
5. Oko na štartovacie lanko
6. Zberný kôš
7. Spodná rukovat'
8. Zostava spodnej rukovate
9. Paky výšky rezu
10. Viečko na olej
11. Tlmi vfyfuku
12. Vypustacia skrutka valca karburatora
13. Nastrekováčí balónik
14. Zapalovacia sviecka
15. Palivová nádrž
16. Nož
17. Perová podložka
18. Skrutka kotuca
19. Kosiace zariadenie
20. Vzduchovy filter
21. Návod na obsluhu

Symboly na vyrobku

Poznámka: Použiva sa na poskytnutie informáci nad rámec nevyhnutnéch informáci v danej situáci.

Vseobecné bezpečnostné poukyny

VYSTRAHA: Skor nez budete pouzivat Produkt, precitajte si nasledujuce vystrahy.

Bezpečnost' na pracovisku

Bezpečnost' pri práci

Kontrola krytu rezacej Časti

• Pravidelne kontrlujte, cis je tlmič výfuku správné pripevně a cis nie je poskodený.

Bezpečnost' paliva

Bezpečnostné poukyny pre udržbu

VYSTRAHA: Skor nez budete pouzivat Produkt, precitajte si nasledujuce vystrahy.

Vyfukové plyny z motora obsahuju oxid uholnaty, plyn bez zapachu, ktory je jegovaty a velmi nebezpečné. Motor nestartujte v interiéri ani v uzavretych priestoroch.
Pred vykonávanim udrzby vyrobku zastavte motor a odpoje kabel zapalovania od zapalovacej sviecky.
Pri vykonávani udrzby rezného zariadenia použivajte ochranné rukavice. Čepel je veǐmi ostrá a lahko može dojst' k poredzaniu.
- Príslušenstvo a uprava vyrobku, ktoré neschvalil vyrobca, možu spősobit' vázne poranenia alebo smrt'. Vyrobok neupravujte. Vždy použivajte príslušenstvo schvalné vyrobcom.
- Nepravidelná a nesprávné vykonaná udrzba zvyšuje nebezpečenstvo poranenia a poskodenia vyrobku.
- Vykonávajte len Údržbu uvedenú v tomto námode na použivanie. Vsetky ostatné prace týkajuce sa Údržby musí vykonávat' schvaleny servisny zastupca spolocnosti McCulloch.
Vyrobok nechajte pravidelne kontrlovat kvoli udrzbe u schvaleného servisného zastupcu spolocnosti McCulloch.
Vymeinte vsetky poskodené, opotrebované alebo zlomené diely.

Montáž

Montáž rukoväti

Použivanie pohonu na kolesach

Vždy používajte ostrý nož. Tupy nož poskytuje nepravidelné vysledky kosenia aPokoseny povrch trávnika zožltne. Ostrý nož spotrebuje menej energie akotupý nož.
Nekoste viac ak 1/3 dlzky trvy. Najprikostes nastavenou vysokou yskou rezu. Skontrolujtevysledok a znizte ysku rezu na prislu'sn uroven. Ak je trava velmi vysoká, pohybjute sa pomaly a ak je to potrebne,Pokoste ju dvakrát.
Zakaždým koste iným smerom, aby ste predisci vzniku pruhov na trávniku.

Udrzba

Uvod

VYSTRAHA:Pred vykonavanim akejkolvek udrzby si musite precitat' kapitolu o bezpecnosti a porozumiet' jej.

Üdržba Denne Týždenne Mesačne
Vykonajte všeobecnú kontrolu X
Skontrolujte hladinu oleja X
Vyčistite vyrobok X
Skontrolujte rezné zariadenie X
Skontrolujte kryt rezacej Časti* X
Skontrolujte rukovāť motorovej brzdy* X
Skontrolujte a nastavte pohon (lanko spojky) X
Skontrolujte tlmič výfuku* X
Skontrolujte zapařovaciu sviečku X
Vyměnte olej (prvykrát po 5 hodináché používania, potom po 50 hodi-nach používania)			X
Vyměnte vžduchový filter X
Skontrolujte palivový systém X

VYSTRAHA: Pri vykonávani udrzby rezného
zariadenia používajte ochranné rukavice.
Čepel je veřmi ostrá a lahko moze dojst' k
porezaniu.

1. Skontrolujte, ci sa na reznom zariadeni nenachadzaju známky poskodenia alebo prasklyn. Poskodené rezné zariadenie vždy vymeinte.
2. Skontrolutje, ci nie je poskodeny alebo tupy nož.

VYSTRAHA: Použivajte odolné rukavice. Čepel je velmi ostrá a lahko moze dojst' k porezaniu.

Výmena motorového oleja

VYSTRAHA: Bezprostredne po vypnuti motora je motorovy olej velmi horuci. Nechajte motor vychladnut pred vypustenim oleja. Ak sa motorovy olej dostane na pokožku, očistite ho mydlem a vodou.

1. Vyrobok používajte, kým nebude palivová nádrž prázdna.
2. VytilhniTE kabel zapalovania zo zapalovacej sviecky.
3. Odstrante veko palivovej nadrze.
4. Položte pod vyrobok nádobu na zachytenie motorového oleja.
5. Naklonením výrobku vylejte motorový olej z nádrže na olej.
6. Nalejte do nádrže nový motorový olej, pricom sa riadte odporúčaniami v kapitole Technické udaje na strane 302.
7. Skontrolujte hladinu oleja. Pozrite si kapitolu Kontrola hladiny oleja na strane 301.

Vzduchovy filter

Poznámka: Poškodený vžduchový filter vždy vyměnte.

1. Namažte penový plastový filter motorovým olejom.
2. Neželany alej odstránte pritlačením Čistej handricky na penový plastový filter.
3. Vložte vzduchovy filter spāt na svoje miesto. Uistite sa,Že filter pavne dosadá proti držiaku vzduchového filtra.
4. Nasadte kryt vzduchového filtra.

Kontrola zapalovacej sviecky

a) Uistite sa, ze volnobezné otacky su spravnene.
nastavené.
b) Uistite sa, ze pouzivate spravnu zmes paliva.
c) Uistite sa, ze je cisty vzduchovy filter.

Kontrola palivového systému

spojky zvy'site rychlost' pohonu. Predlzenim lanka
spojky znižite rychlost' pohonu. (Obr. 35)

1. Rychlost' pohonu je mozné mierne upravit' otočením nastavovacej skrutky. Ak chcete zvyšit' rychlost' pohonu, otáčajte nastavovaciu skrutku proti smeru hodinovych ručiciek. Ak chcete znižit' rychlost' pohonu, otáčajte nastavovaciu skrutku v smere hodinovych ručiciek. (Obr. 36)
