ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ CSE 2240 Wolf Garten

ΠΕΡΙΕΧΟΜΕΝΑ GR Μετάφραση από τις αρχικές οδηγίες

1. Γενικές πληροφορίες ............................................................80

2. Σύμβολα ...............................................................................80

3. Γενικοί κανόνες ασφαλείας ..................................................81

4. Ηλεκτρικοί κανόνες ασφαλείας ............................................83

5. Περιγραφή των τμημάτων της μηχανής ................................83

6. Συναρμολόγηση μπάρας και αλυσίδας ................................84

7. Σύστημα λίπανσης ...............................................................84

8. Σύστημα φρένου ασφαλείας ................................................84

9. Εκκίνηση και σταμάτημα ......................................................85

10. Συντήρηση ..........................................................................85

11. Γενικές συμβουλές κοπής .................................................. 86

12. Τεχνικά στοιχεία .................................................................87

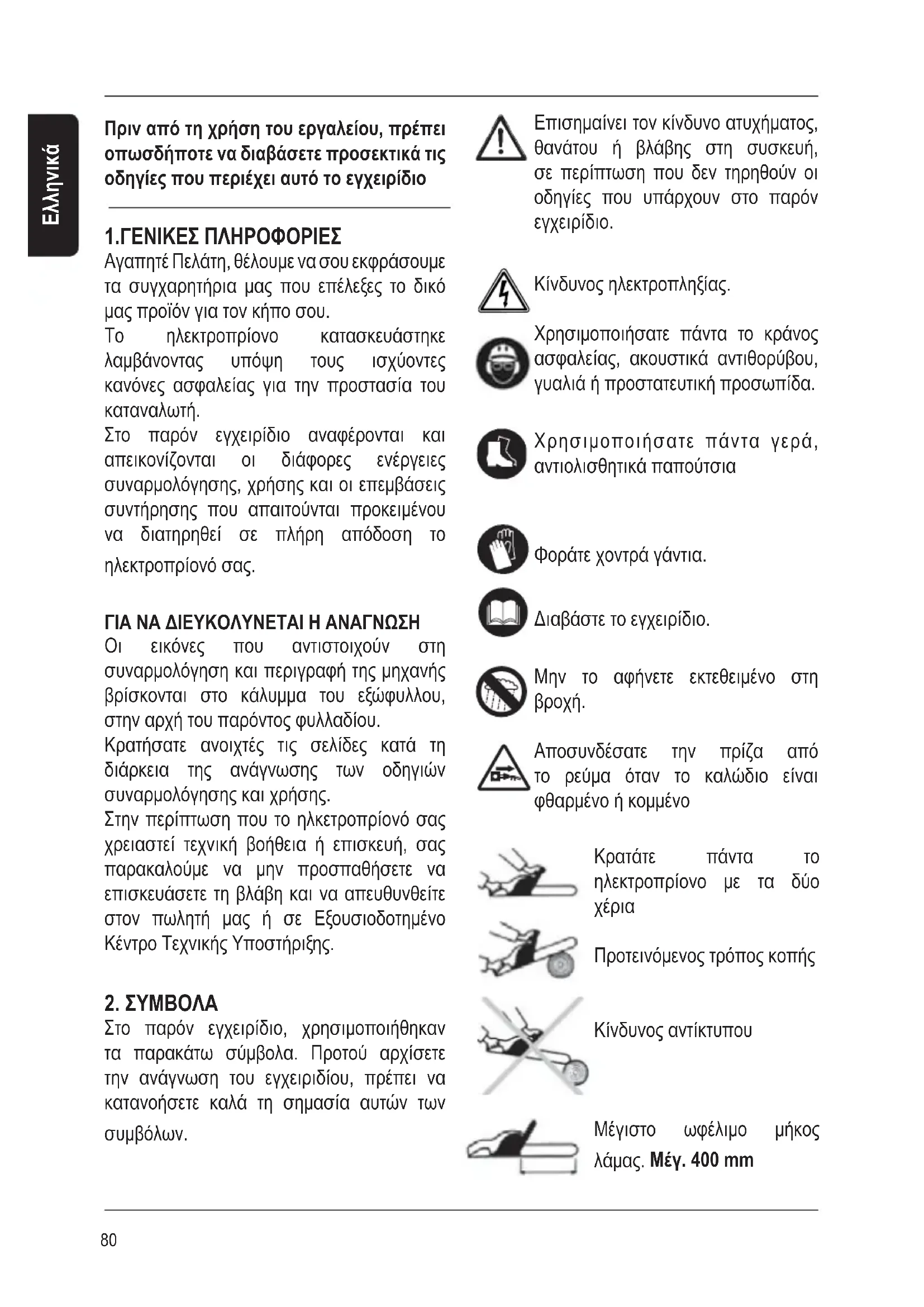

Πριν από τη χρήση του εργαλείου, πρέπει οπωσδήποτε να διαβάσετε προσεκτικά τις οδηγίες που περιέχει αυτό το εγχειρίδιο 1.ΓΕΝΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ Αγαπητέ Πελάτη, θέλουμε να σου εκφράσουμε τα συγχαρητήρια μας που επέλεξες το δικό μας προϊόν για τον κήπο σου. Το ηλεκτροπρίονο κατασκευάστηκε λαμβάνοντας υπόψη τους ισχύοντες κανόνες ασφαλείας για την προστασία του καταναλωτή. Στο παρόν εγχειρίδιο αναφέρονται και απεικονίζονται οι διάφορες ενέργειες συναρμολόγησης, χρήσης και οι επεμβάσεις συντήρησης που απαιτούνται προκειμένου να διατηρηθεί σε πλήρη απόδοση το ηλεκτροπρίονό σας. ΓΙΑ ΝΑ ΔΙΕΥΚΟΛΥΝΕΤΑΙ Η ΑΝΑΓΝΩΣΗ Οι εικόνες που αντιστοιχούν στη συναρμολόγηση και περιγραφή της μηχανής βρίσκονται στο κάλυμμα του εξώφυλλου, στην αρχή του παρόντος φυλλαδίου. Κρατήσατε ανοιχτές τις σελίδες κατά τη διάρκεια της ανάγνωσης των οδηγιών συναρμολόγησης και χρήσης. Στην περίπτωση που το ηλκετροπρίονό σας χρειαστεί τεχνική βοήθεια ή επισκευή, σας παρακαλούμε να μην προσπαθήσετε να επισκευάσετε τη βλάβη και να απευθυνθείτε στον πωλητή μας ή σε Εξουσιοδοτημένο Κέντρο Τεχνικής Υποστήριξης.

Στο παρόν εγχειρίδιο, χρησιμοποιήθηκαν τα παρακάτω σύμβολα. Προτού αρχίσετε την ανάγνωση του εγχειριδίου, πρέπει να κατανοήσετε καλά τη σημασία αυτών των

Επισημαίνει τον κίνδυνο ατυχήματος, θανάτου ή βλάβης στη συσκευή, σε περίπτωση που δεν τηρηθούν οι οδηγίες που υπάρχουν στο παρόν εγχειρίδιο. Κίνδυνος ηλεκτροπληξίας. Χρησιμοποιήσατε πάντα το κράνος ασφαλείας, ακουστικά αντιθορύβου, γυαλιά ή προστατευτική προσωπίδα. Χρησιμοποιήσατε πάντα γερά, αντιολισθητικά παπούτσια Φοράτε χοντρά γάντια. Διαβάστε το εγχειρίδιο. Μην το αφήνετε εκτεθειμένο στη

Αποσυνδέσατε την πρίζα από το ρεύμα όταν το καλώδιο είναι φθαρμένο ή κομμένο Κρατάτε πάντα το ηλεκτροπρίονο με τα δύο

Προτεινόμενος τρόπος κοπής Κίνδυνος αντίκτυπου Μέγιστο ωφέλιμο μήκος

Καθαρισμόσ. Δείχνει την εικόνα στην οποία αναφέρεται η περιγραφή. Οι ηλεκτρικέσ συσκευέσ που δεν χρησιμοποιούνται πλέον αποτελούν ανακυκλώσιμα υλικά, για τον λόγο αυτό λοιπόν δεν πρέπει να πετιούνται στα σκουπίδια.

3. ΓΕΝΙΚΟΙ ΚΑΝΟΝΕ ΑΣΦΑΛΕΙΑΣ

Προτού χρησιμοποιήσετε το ηλεκτροπρίονο πρέπει να διαβάσετε προσεκτικά το εγχειρίδιο με τισ οδηγίεσ και τισ ενέργειεσ συντήρησησ και να εξοικειωθείτε πλήρωσ με τισ διατάξεισ ορθήσ χρήσησ τησ συσκευήσ, επίσησ απαιτείται η διατήρηση του παρόντοσ εγχειριδίου για μελλοντικέσ συστάσεισ. Μήν επιτρέπετε τη χρήση του ηλεκτρπρίονου στα παιδιά και στα άτοµα που δεν είναι σε θέση να γνωρίζουν ολοκληρωτικά τισ παρούσεσ οδηγίεσ # Όταν χρησιμοποιούνται ηλεκτρικά εργαλεία πρέπει πάντα να τηρούνται τα μέτρα ασφαλείασ προκειμένου να μειώνονται οι κίνδυνοι πυρκαγιάσ, ηλεκτροπληξίασ και τραυματισμού των ατόμων. # Προστατευθείτε από ηλεκτροπληξία και αποφεύγετε την επαφή του σώµατοσ µε επιφάνειεσ γείωσησ ή µάζασ. # Φυλάξτε το εργαλείο όταν δεν το χρησιµοποιείτε. Όταν δεν χρησιµοπιοείται, το εργαλείο πρέπει να τοποθετείται σε χώρο στεγνό και σε κλειστή υψηλή θέση µακριά από τα παιδιά. # Μή παραβιάζεται το εργαλείο. Θα λειτουργεί καλύτερα και ασφαλέστερα µε την ταχύτητα για την οποία έχει προβλεφθεί. # Χώροι και πάγκοι εργασίασ ακάθαρτοι µπορούν να προξενήσουν ατυχήµατα. # Μήν εκθέτετε τα εργαλεία στην υγρασία. Μη χρησιµοποιείτε τα εργαλεία σε χώρουσ µε αεριώδη ή εύφλεκτη ατµόσφαιρα. # Για τη χρήση τoυ ηλεκτρoπρίoνoυ πρέπει να είστε σε καλή φoρµα. Μη xρησιµoπoιείτε τo ηλεκτρoπρίoνo σε κατάσταση κόπωσησ, αδιαθεσίασ ή εάν έχετε πάρει φάρμακα. # Στην ενεργοποίηση και κατά τη λειτουργία, διατηρείτε πάντα το ηλεκτροπρίονο σε ασφαλή απόσταση από το σώµα και από την ένδυση του χειριστή. # Μήν ενεργοποιείτε το ηλεκτροπρίονο όταν είναι αναποδογυρισµένο. # Βεβαιωθείτε ότι δεν υπάρχει κάτι σε επαφή µε την αλυσίδα κατά τη φάση εκκίνησησ. # Θυµηθείτε ότι μετά το σβήσιμο, το ηλεκτροπρίονο συνεχίζει να λειτουργεί ακόµα για λίγη ώρα. # Δώστε προσοχή στα υλικά που εκτοξεύονται από το εξάρτημα κοπήσ. # Μή θέτετε σε λειτουργία και µη χρησιµοποιείτε το ηλεκτροπρίονο κοντά σε πρόσωπα, ζώα ή πράγµατα. # Κατά τη διάρκεια τησ λειτουργίασ συνιστάται ελάχιστη απόσταση 10 m ανάμεσα στο εργαλείο και τυχόν άλλα

# Κρατάτε τη συσκευή πάντα και µε τα δύο

# Πάρτε μία σταθερή και ασφαλή θέση με τα

# Μετακινήστε το ηλεκτροπρίονο µέσω των χειρολαβών, αποφύγετε το τράβηγµά του από το καλώδιο τρφοδοσίασ και τη µεταφορά του όταν το φισ είναι στην πρίζα ρεύµατοσ και µε τα δάχτυλα πάνω στον διακόπτη. # Αποφύγετε την τυχαία θέση σε λειτουργία του εργαλείου. Πριν βάλετε το φισ στην πρίζα, βεβαιωθείτε ότι ο διακόπτησ βρίσκεται στη θέση Off (κλειστό). Η μεταφορά του εργαλείου με τα δάχτυλα στο διακόπτη ή η εισαγωγή του φισ τροφοδοσίασ 10 m82 ενόσ ήλεκτρικού εργαλείου με το διακόπτη θέσησ σε λειτουργία στη θέση On (ανοιχτό), αυξάνει τον κίνδυνο ατυχήματοσ. # Προστατέψτε το καλώδιο από πηγέσ θερµότητασ, λάδια και κοφτερά σώµατα. # Κατά τη φάση κοπήσ µη ξεπερνάτε το ύψοσ του ώµου σασ. # Μη χρησιμοποιείτε το αλυσοπρίονο σε δέντρο. Ηλειτουργία του αλυσοπρίονου ενώ βρίσκεστε επάνω σεδέντρο μπορεί να προκαλέσει προσωπικό τραυματισμό # Ο χειριστήσ ευθύνεται για τυχόν ατυχήµατα ή κινδύνουσ που συνέβησαν σε άλλα πρόσωπα ή στα πράγµατα τουσ. Φορέστε τα κατάλληλα ρούχα. Αποφύγετε να φοράτε φαρδιά ρούχα ή κοσμήματα. Κρατήστε τα μαλλιά, τα ρούχα και τα γάντια μακριά από τα κινητά τμήματα. Φαρδιά ρούχα, κοσμήματα ή μακριά μαλλιά μπορεί να μπερδευτούν στα κινητά τμήματα. Φοράτε την ειδική ενδυµασία και τον κατάλληλο εξοπλισµό ασφαλείασ για χρήση του ηλεκτροπρίονου. Ιδιαίτερα συνιστάται να χρησιμοποιείτε: # πρστατευτικό κράνοσ # προστατευτικά ακουστικά # γυαλιά και προστατευτική

# γάντια αντικοπτικήσ προστασίασ # παντελόνια ασφαλείασ αντικοπτικήσ προστασίασ # γερά, αντιολισθητικά παπούτσια Η προέκταση καλωδίου πρέπει να είναι υψηλήσ µόνωσησ και σύµφωνα µε τα πρότυπα. # Αν το ηλεκτρικό εργαλείο χρησιμοποιείται σε ανοιχτό χώρο, χρησιμοποιείτε αποκλειστικά και μόνο προεκτάσης που έχουν εγκριθεί για εξωτερική χρήση. Ένα καλώδιο κατάλληλο για εξωτερική χρήση μειώνει τον κίνδυνο ηλεκτροπληξίασ. # Κατά τη φάση εκκίνησησ του ηλεκτροπρίονου πρέπει να ελέγχετε ότι το καλώδιο τροφοδοσίασ και η προέκταση βρίσκονται έξω από το σηµείο κοπήσ και δεν παρουσιάζουν µονωτικά ελαττώµατα όπωσ εγκοπέσ και διαβρώσεισ. # Τα κατεστραμμένα καλώδια πρέπει να αντικατασταθούν αµέσωσ από το εξουσιοδοτηµένο προσωπικό. # Αποσυνδέσατε την πρίζα από το ρευµατοδότη προτού εκτελέσετε οποιαδήποτε ρύθµιση, εργασία ή συντήρηση. # Για λόγουσ ασφάλειασ το εργαλείο πρέπει να συνδέεται σε ηλεκτρική πρίζα που προστατεύεται από ένα διαφορικό διακόπτη για μέγ. ρεύµα 30 mA. # Συνιστάται μεγάλη προσοχή έναντι πιθανών κινδύνων που δεν μπορούν να γίνουν αντιληπτοί εξαιτίασ του θορύβου του μηχανήματοσ. # Απομακρύνετε οποιονδήποτε κίνδυνο από τη ζώνη εργασίασ και να βεβαιώνεστε ότι δεν υπάρχουν δέντρα σε επικίνδυνη θέση, δρόμοι, σιδηρόδρομοι, ηλεκτρικά καλώδια. # Χρησιμοποιείτε το ΑΛΥΣΟΠΡΙΟΝΟ μόνο για την κοπή ξύλων. Μη χρησιμοποιείτε το μηχάνημα για άλλουσ

# Η εκτεταμένη χρήση τησ συσκευήσ μπορεί να προκαλέσει διαταραχέσ στην κυκλοφορία του αίματοσ στα χέρια (νόσοσ των λευκών δακτύλων) που οφείλεται στουσ κραδασμούσ. Παράγοντεσ που συμβάλλουν στην εμφάνιση των διαταραχών μπορεί να είναι: - Προδιάθεση του χειριστή σε μειωμένη κυκλοφορία του αίματοσ στα χέρια. - Χρήση τησ συσκευήσ σε χαμηλέσ θερμοκρασίεσ (συνιστάται να φοράτε ζεστά

- Μεγάλα διαστήματα χρήσησ χωρίσ διακοπή (συνιστάται να κάνετε διακοπή). - Σε περίπτωση που θα νιώσετε μυρμήγκιασμα και νωθρότητα, συνιστάται να συμβουλευτείτε ένα γιατρό. Ελληνικά83

# ΚΙΝΔΥΝΟΣ ΠΟΥ ΠΡΟΕΡΧΕΤΑΙ ΑΠΟ ΤΙΣ ΑΝΑΠΗΔΗΣΕΙΣ (KICKBACK). Η αναπήδηση μπορεί να προκαλέσει θανάσιμο τραυματισμό. Σε περίπτωση αναπήδησησ το αλυσοπρίονο τινάζεται βίαια προσ τον χειριστή. Η αντίδραση αυτή μπορεί να παρουσιαστεί στισ ακόλουθεσ περιπτώσεισ:

1) Έναρξη κοπήσ με τη μύτη τησ λάμασ.

2) Τυχαία επαφή με άλλα κλαδιά, κορμούσ,

στερεά σώματα, μεταλλικά πλέγματα.

3) Κοπή με το επάνω τμήμα τησ λάμασ.

- Κρατήστε το οδοντωτό λαμάκι (εικ.11) κόντρα στο ξύλο ενώ το κόβετε. - Κόψτε με την αλυσίδα καλά ακονισμένη και τεντωμένη. - Σε μία κοπή που έχει ήδη αρχίσει, εισάγετε την αλυσίδα με τη μέγιστη ταχύτητα και με μεγάλη προσοχή. - Βγάλτε τη λάμα από την κοπή μόνο με την αλυσίδα σε κίνηση. # Πιάνετε το αλυσοπρίονο βάζοντασ το αριστερό χέρι στη μπροστινή λαβή και το δεξί χέρι στην πίσω λαβή (ακόμα και για τουσ αριστερόχειρεσ). Τα συστήματα ασφαλείασ έχουν μελετηθεί για να λειτουργούν σύμφωνα με αυτή τη διάταξη των χεριών. # Το Αλυσοπρίονό σασ διαθέτει τα ακόλουθα συστήματα ασφαλείασ: – ΑΣΦΑΛΕΙΑ ΓΚΑΖΙΟΥ (βλέπε εικ.1 τμήμα

2) εμποδίζει την τυχαία ενεργοποίηση του

- ΜΑΝΕΤΑ ΓΚΑΖΙΟΥ (εικ.1 τμήμα 3). ΚΙΝΔΥΝΟΣ: Προσοχή, η αλυσίδα κοπήσ συνεχίζει να περιστρέφεται για ένα διάστημα και μετά την απελευθέρωση τησ μανέτασ

- ΦΡΕΝΟ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΤΗΝ ΑΛΥΣΙΔΑ Το αλυσοπρίονό σασ διαθέτει ένα φρένο ασφαλείασ για την αλυσίδα (εικ. 1 τμήμα 10) προκειμένου να μπλοκάρει την αλυσίδα (σε περίπτωση αναπήδησησ) σε κλάσματα του δευτερολέπτου. # Πριν από οποιαδήποτε χρήση βεβαιωθείτε ότι όλα τα συστήματα ασφαλείασ λειτουργούν άψογα.

4. ΚΑΝΟΝΕΣ ΗΛΕΚΤΡΙΚΗΣ

# Τάση: η τάση δικτύου είναι αυτή που αναφέρεται στην πινακίδα στοιχείων. # Ρεύµα: το ηλεκτροπρίονο λειτουργεί με εναλλασσόµενο ρεύµα. # Βύσµατα και προεκτάσεισ καλωδίων: προτείνονται πρστατευόµενεσ πρίζεσ, καλώδια και βύσµατα από PVC ή από αναγνωρισµένο λάστιχο. # Πρίζα τροφοδοσίασ: πρέπει να χρησιµοποιείται πρίζα τροφοδοσίασ κατάλληλησ ισχύοσ.

5. ΠΕΡΙΓΡΑΦΗ ΚΑΙ ΠΕΡΙΕΧΟΜΕΝΟ ΤΗΣ

ΣΥΣΚΕΥΑΣΙΑΣ EIK. 1 Η συσκευασία περιέχει:

2. Κουμπί ασφαλείασ lock off

4. Δοχείο λαδιού αλυσίδασ

5. Λάμα με οδοντωτό πινιόν

9. Καλώδιο τροφοδοσίασ με φισ

10. Μοχλόσ ενεργοποίησησ φρένου-

12. Βίδα στερέωσησ μπάρασ + Βίδα

ρύθμισησ τεντώματοσ αλυσίδασ

13. Πείροσ στερέωσησ λάμασ

15. Ένδειξη ελέγχου δοχείου λαδιού

17. Συγκρατητήσ καλωδίου84

ΣΗΜΕΙΩΣΗ: Βεβαιωθείτε ότι το εργαλείο, τα εξαρτήµατα ή τα αξεσουάρ δεν έχουν υποστεί φθορέσ κατά τη µεταφορά. ΣΗΜΕΙΩΣΗ: Διαβάστε σχολαστικά, µε ηρεµία και µε τη µέγιστη προσοχή αυτό το εγχειρίδιο, προτού βάλετε σε λειτουργία το

6. ΣΥΝΑΡΜΟΛΟΓΗΣΗ ΛΑΜΑΣ ΚΑΙ

# Βεβαιωθείτε ότι το φρένο (10) τησ αλυσίδασ δεν είναι ενεργοποιημένο, μοχλόσ φρένου στη θέση ‘1’. # Ξεβιδώστε τη βίδα στερέωσησ (12) τησ λάμασ, αφαιρώντασ και το κάρτερ τησ αλυσίδασ (11). # Τοποθετήστε τη λάμα (5) στον πείρο στερέωσησ (13). Περιστρέψτε τη φλάντζα ρύθμισησ προσ τη φορά που δείχνει το βέλοσ εικ. 5 και τραβήξτε τη λάμα προσ τα πίσω όσο περισσότερο γίνεται προσ το πινιόν (14). # Περάστε την αλυσίδα (6) στην αυλάκωση τησ λάμασ, αρχίζοντασ από την επάνω πλευρά, με τρόπο ώστε η πλευρά κοπήσ των δοντιών να είναι γυρισμένη προσ τα εμπρόσ, στην επάνω πλευρά τησ λάμασ. # Τοποθετήστε την αλυσίδα γύρω από το πινιόν (14). # Τοποθετήστε το κάρτερ τησ αλυσίδασ και βιδώστε ελαφρά τη βίδα στερέωσησ τησ λάμασ (12) σφίγγοντασ με το χέρι εικ. 6. # Τεντώστε την αλυσίδα βιδώνοντασ τη βίδα ρύθμιση τεντώματοσ τησ αλυσίδασ (12), εικ. 7. Το τέντωμα είναι σωστό όταν η αλυσίδα παραμένει στην αυλάκωση γύρω από τη λάμα. Επιπλέον, η αλυσίδα πρέπει να μπορεί να ολισθαίνει με τα δάχτυλα. Στο σημείο αυτό πρέπει να σφίξετε καλά τη βίδα στερέωσησ τησ λάμασ, εικ. 8. # Το υπερβολικό τέντωμα τησ αλυσίδασ μειώνει τη διάρκειά τησ, τη διάρκεια τησ λάμασ και του κινητήρα. # Αν το τέντωμα δεν είναι επαρκέσ, η αλυσίδα μπορεί να βγει με κίνδυνο για το χρήστη.

EIK. 10 # Η λίπανση τησ αλυσίδασ εξασφαλίζεται από αυτόµατη αντλία. # Συστήνεται η χρήση νέου λαδιού για αλυσίδεσ. Η επιλογή του ιξώδουσ του λαδιού εξαρτάται απ την θερµοκρασία του αέρα. Μη χρησιµοποιείτε ποτέ λάδι χρησιμοποιημένο ή κατώτερησ ποιότητασ που ενδεχοµένωσ να φθείρουν την αντλία, τη λάμα και την

# Για την επιλογή του λαδιού επικοινωνήστε µε ένα Εξουσιοδοτηµένο Κέντρο Τεχνικήσ Υποστήριξησ. # Μη χρησιµοποιείτε ποτέ την αλυσίδα δίχωσ λάδι. Ελέγχετε τακτικά τη στάθµη του λαδιού και συμπληρώστε κάθε φορά που η στάθµη πέφτει κάτω από το ένα τέταρτο. # Σε περίπτωση δυσλειτουργίασ του συστήµατοσ λίπανσησ, ελέγξτε την καθαριότητα του φίλτρου λαδιού µέσα στο ρεζερβουάρ και ενδεχοµένωσ µεταφέρατε το ηλεκτροπρίονο σε ένα Εξουσιοδοτηµένο Κέντρο Τεχνικήσ Υποστήριξησ.

8. ΣΥΣΤΗΜΑ ΦΡΕΝΟΥ ΑΣΦΑΛΕΙΑ

EIK. 2 - 9 # Όταν το ηλεκτροπρίονο εργάζεται στο σηµείο αυτό (εικ. 9), υπάρχει µεγάλη πιθανότητα παλινδρόμησησ. # Αν παρουσιαστεί παλινδρόμηση, το αριστερό χέρι έρχεται σε επαφή µε τη λαβή του φρένου, η οποία ενσωματώνει έναν ειδικό ηλεκτρικό διακόπτη για την απσύνδεση του ρεύµατοσ από τη µηχανή και ένα πέλµα για το άµεσο σταµάτηµα τησ αλυσίδασ (θέση “0”). # Για τον επανοπλισµό του φρένου αλυσίδασ Ελληνικά85 µετά την επέµβαση πρέπει να απελυθερώσετε το διακόπτη, να περιμένετε να σταματήσει ο κινητήρασ και να γυρίσετε το μοχλό εντελώσ πίσω (θέση “1”). # Ελέγξτε το τέντωμα τησ αλυσίδασ πριν την επανεργοποίηση του ηλεκτροπρίονου.

9. ΕΚΚΙΝΗΣΗ ΚΑΙ ΠΑΥΣΗ

Πιάστε τη μπροστινή χειρολαβή με το αριστερό χέρι και την πίσω με το δεξί χέρι. Πατήστε το κουμπί ασφαλείασ lock off (2) με τον αντίχειρα και πιέστε το κουμπί εκκίνησησ (3).

Το ηλεκτροπρίονο σταματάει να λειτουργεί απελευθερώνοντασ το πλήκτρο εκκίνησησ.

Ακολουθούν συµβουλέσ για την καθηµερινή συντήρηση του ηλεκτροπρίονου. Σε περίπτωση αμφιβολιών ή ερωτηµάτων, επικοινωνήστε µε το Εξουσιδοτηµένο Κέντρο Τεχνικήσ Υποστήριξησ.

# Ελέγξτε την ακεραιότητα του καλωδίου και του βύσµατοσ τροφοδοσίασ (9). # Ελέγξτε την κατάσταση τησ εισαγωγήσ αέρα (8). # Ελέγξτε την επάρκεια του συστήµατοσ λίπανσησ τησ αλυσίδασ (6) και τησ λάμασ (5). # Καθαρίστε το φρένο αλυσίδασ και βεβαιωθείτε ότι λειτουργεί σωστά. # Περιστρέφετε καθηµερινά τη λάμα προκειμένου η φθορά να είναι ομοιόμορφη. # Ελέγξτε τη φθορά τησ ράβδου. # Βεβαιωθείτε ότι περνάει λάδι από την οπή

# Καθαρίσατε τον οδηγό τησ αλυσίδασ. # Ελέγξτε την ένταση τησ αλυσίδασ, ακονίστε τη λάμα και ελέγξτε την κατάστασή τησ για τυχόν ανωµαλίεσ. # Ελέγξτε την κατάσταση του τροχίσκου τησ

# Ελέγξτε την καθαριότητα του ρεζερβουάρ και του φίλτρου λαδιού. Το παρόν ηλεκτρικό εργαλείο συμμορφώνεται µε τα ισχύοντα πρότυπα ασφαλείασ. Για την αποφυγή ατυχηµάτων, οι επισκευέσ πρέπει να εκτελούνται αποκλειστικά από το ειδικευµένο προσωπικό των Εξουσιοδοτηµένων Κέντρων Τεχνικήσ Υποστήριξησ. ΑΚΟΝΙΣΜΑ ΤΗΣ ΑΛΥΣΙΔΑΣ EIK. 8 # Τραβήξτε το βύσµα από την ηλεκτρική

# Φορέστε γάντια εργασίασ. # Ελέγξτε την ένταση τησ αλυσίδασ ώστε µην κινηθεί κατά τη φάση ακονίσµατοσ. # Μπλοκάρατε την αλυσίδα µετακινώντασ τη λαβή φρένου (10) µπροστά. # Χρησιµοποιήστε µία λίµα µε διάµετρο 1.1 φορέσ του ύψουσ του δοντιού εγκοπήσ. # Λιµάρετε σε οριζόντια κλίση 30° σε σχέση µε τη λάμα εκτελώντασ περάσµατα από το εσωτερικό του δοντιού προσ το εξωτερικό. # Για την επίτευξη οµοιόµορφου ακονίσµατοσ κάντε με τη λίμα τον ίδιο αριθμό περασμάτων σε όλα τα δόντια. # Οριζόντια γωνία: λιµάρετε κάθετα σε σχέση µε το επίπεδο τησ λάμασ. # Κατά µέσο όρο κάθε 5 ακονίσµατα πρέπει να επαληθεύεται η διαφορά µεταξύ ύψουσ τησ κόψησ και του περιοριστή βάθουσ κοπήσ. Συνιστάται η χρήση καλίμπρασ.

11. ΓΕΝΙΚΕΣ ΣΥΜΒΟΥΛΕΣ ΓΙΑ ΤΗΝ

Συνιστάται η κοπή να γίνεται χρησιµοποιώντασ το κάτω µέροσ τησ λεπίδασ, τεχνική έλκυσησ τησ αλυσίδασ, µε τον τρόπο αυτό το Ελληνικά86 ηλεκτροπρίονο έχει την τάση να κινείται προσ τον κορµό µειώνοντασ έτσι τον κίνδυνο για τον χειριστή. Αντίθετα εφόσον κοπεί µε το επάνω µέροσ τησ λάμασ, τεχνική τησ ώθησησ αλυσίδασ, το ηλεκτροπρίονο έχει την τάση να κινείται προσ τον χειριστή. # Δώστε προσοχή στο µήκοσ κοπήσ. # Αποφεύγετε την κοπή λεπτών κλαδιών και θάµνων. Τα κλαδάκια όταν πιαστούν στην αλυσίδα και µπουν σε περιστροφή µπορούν να προξενήσουν τραυµατισµούσ. # Δώστε ιδιαίτερη προσοχή στα τεντωµένα κλαδιά: είναι επικίνδυνα για το χειριστή. # Δώστε ιδιαίτερη προσοχή όταν εργάζεστε σε εδάφη µε κλίση, ανώµαλα και ολισθηρά. # Μή κόβετε µεταλλικά πλέγματα. # Μή προβείτε σε ειδικέσ εργασίεσ χωρίσ να έχετε προηγουμένωσ αποκτήσει την απαραίτητη εμπειρία. Σε περίπτωση αµφιβολίασ και ανασφάλειασ συµβουλευθείτε έναν ειδικό. # Συνιστάται η κοπή κορµών πάνω σε τρίποδα ή µέγγενη για την απόκτηση εµπειρίασ. ΚΟΠΗ ΚΟΡΜΟΥ ΣΕ ΤΕΜΑΧΙΑ Κορμός που στηρίζεται στα δύο άκρα EIK. 12 # Για να αποφύγετε το μπλοκάρισμα τησ λάμασ, προβείτε σε κοπή κατά το 1/3 τησ διαµέτρου από πάνω προσ τα κάτω και το υπόλοιπο µέροσ από κάτω. Κορμός που στηρίζεται σε τρίποδα ή με μία άκρη ελεύθερη EIK. 13 # Κόψτε κατά το 1/3 τησ διαµέτρου από κάτω προσ τα πάνω και το υπόλοιπο µέροσ από

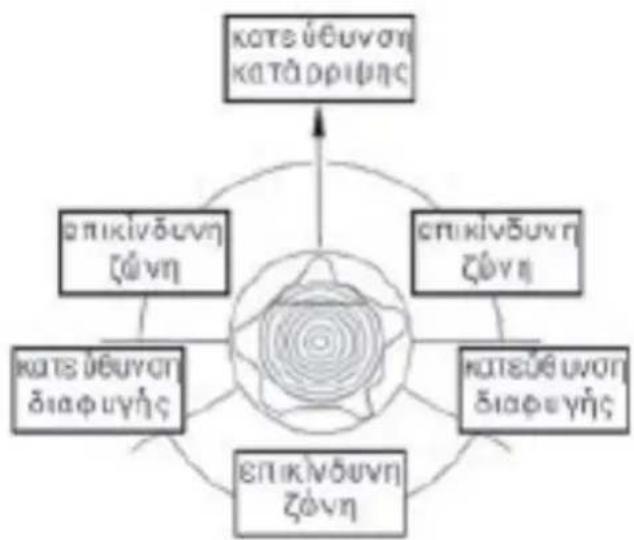

ΚΑΤΑΡΡΙΨΗ ΔΕΝΤΡΟΥ # Για να εκετελείται σωστά η κοπή ενόσ δέντρου πρέπει να αξιολογηθούν όλεσ οι συνθήκεσ, π.χ. η επιλεγµένη κατεύθυνση πτώσησ του δέντρου, η φυσική του κλίση, ενδεχόµενα εµπόδια γύρω από αυτό καθώσ και η κατεύθυνση και η ταχύτητα των

Κατευθυντική κοπή EIK. 14

# Κάντε µία σχισµή στην πλευρά από την οποία θα ανατραπεί το δέντρο. Η ενέργεια στην εκτέλεση πρώτα του επάνω τμήματοσ τησ κοπήσ, στη συνέχεια το κάτω µέροσ τησ κοπήσ η οποία πρέπει να ολοκληρωθεί εκεί που τελειώνει το επάνω µέροσ. # Το βάθοσ τησ κατευθυντικήσ κοπήσ πρέπει να είναι το 1/4 τησ διαµέτρου του κορµού, µε γωνία µεταξύ τησ άνω και τησ κάτω κοπήσ τουλάχιστον 45°. # Η γραµµή διατοµήσ µεταξύ του επιπέδου τησ άνω και τησ κάτω κοπήσ ονοµάζεται γραµµή τησ κατευθυντικήσ κοπήσ. Η γραµµή πρέπει να είναι τελείωσ οριζόντια και στουσ 90° σε σχέση µε την κατεύθυνση τησ πτώσησ. Κοπή κατάρριψης EIK. 15 - 16 # Κάντε την κοπή κατάρριψησ από την άλλη πλευρά, 3-5 cm πάνω από την γραµµή τησ κατευθυντικήσ κοπήσ. # Χρησιµοποιήστε σφήνεσ για να ελέγξετε την κατάρριψη και συνεπώσ να αποτρέψετε την εµπλοκή τησ λάμασ κατά την διάρκεια τησ

# Η κοπή κατάρριψησ πρέπει να τελειώνει παράλληλα µε την γραµµή κατευθυντικήσ κοπήσ, σε µία απόσταση µεταξύ των δύο τουλάχιστον 1/10 τησ διαµέτρου του κορµού. Το κοµµάτι κορµού που δεν έχει κοπεί ονοµάζεται κόµβοσ και είναι ο αρµόσ που οδηγεί το δέντρο στην πτώση του. # Η απόσταση ασφαλείασ του δέντρου για κατάρριψη είναι 2.5 φορέσ το ύψοσ του ιδίου87

δέντρου. Προσέξτε να µην υπάρχει κανείσ στην επικίνδυνη περιοχή πριν και µετά την

ΚΟΠΗ ΣΑΝΙΔΩΝ # Για την κοπή σανίδων αρκεί το µπλοκάρισµα τουσ µε µέγγενη ή ιμάντεσ. CSE 2035 Τάση - Ισχύσ 230 V - 2000 W Συχνότητα δικτύου 50 Hz Αριθμόσ στροφών πινιόν (λειτουργία χωρίσ φορτίο) 7600λεπτό

Μήκοσ λάμασ 35 cm μήκοσ κοπήσ 300 mm Βήμα αλυσίδασ 3/8”/9.53 inch/mm Αλυσίδα (πάχοσ δοντιού

0,05”/1.27 mm Τροχαλία κινητήρα 6 δόντια Βάροσ 4,6 kg Επίπεδο ακουστικήσ πίεσησ Lwa 106,3 dB(A) K=3 επίπεδο εγγυημένησ ηχητικήσ πίεσησ Lwa (2000/14/EC) 109 dB(A) Vibration 4,7 m/s

K=1,5 Μπάρα: Oregon 140SDEA041 Αλυσίδα: Oregon 91PJ052X CSE 2240 Τάση - Ισχύσ 230 V - 2200 W Συχνότητα δικτύου 50 Hz Αριθμόσ στροφών πινιόν (λειτουργία χωρίσ φορτίο) 7600 λεπτό

Μήκοσ λάμασ 40 cm μήκοσ κοπήσ 350 mm Βήμα αλυσίδασ 3/8”/9.53 inch/mm Αλυσίδα (πάχοσ δοντιού

0,05”/1.27 mm Τροχαλία κινητήρα 6 δόντια Βάροσ 4,7 kg Επίπεδο ακουστικήσ πίεσησ Lwa 106,1 dB(A) K=3 επίπεδο εγγυημένησ ηχητικήσ πίεσησ Lwa (2000/14/EC) 109 dB(A) Vibration 5,3 m/s

K=1,5 Μπάρα: Oregon 160SDEA041 Αλυσίδα: Oregon 91PJ057X

12. ΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ88

ΠΕΡΙΟΔΙΚΗ ΣΥΝΤΗΡΗΣΗ: Αυτό το πρόγραμμα περιοδικής συντήρησης αναφέρεται σε κανονική χρήση. Για συνθήκες έντονης χρήσης με ιδιαίτερη καταπόνηση, τα διαστήματα συντήρησης πρέπει να μειωθούν αναλόγως. ΑΚΟΛΟΥΘΗΣΤΕ ΤΙΣ ΕΙΔΙΚΕΣ ΟΔΗΓΙΕΣ ΠΟΥ ΠΕΡΙΕΧΟΝΤΑΙ ΣΤΟ ΠΑΡΟΝ ΕΓΧΕΙΡΙΔΙΟ Πριν από κάθε

Κάθε 50 ώρες Κάθε 100 ώρες

Οπτικός έλεγχος Γενικός καθαρισμός Καθαρισμός αεραγωγών ψύξης Καθαρισμός πτερυγίων κυλίνδρου Φρένο αλυσίδας Έλεγχος λειτουργίας Έλεγχος σε κέντρο τεχνικής υποστήριξης Μοχλός γκαζιού, ασφάλεια εμπλοκής γκαζιού, διακόπτης παύσης λειτουργίας Λειτουργικός έλεγχος

Έλεγχος σύσφιξης:- των προσβάσιμων βιδών- των βιδών των στοιχείων απόσβεσης των χειρολαβών

Έλεγχος λίπανσης Έλεγχος ακονίσματος Έλεγχος τάσης Αντικατάσταση Πινιόν αλυσίδας Έλεγχος φθοράς και ζημιές. Έλεγχος και λίπανση ρουλεμάν. Αντικατάσταση
