MANUALE UTENTE CSE 2240 Wolf Garten

5. Descrizione delle parti della macchina .................................19

11. Consigli di massima per il taglio .........................................21

Prima di utilizzare il vostro utensile è ne- cessario leggere attentamente le istruzioni contenute in questo manuale

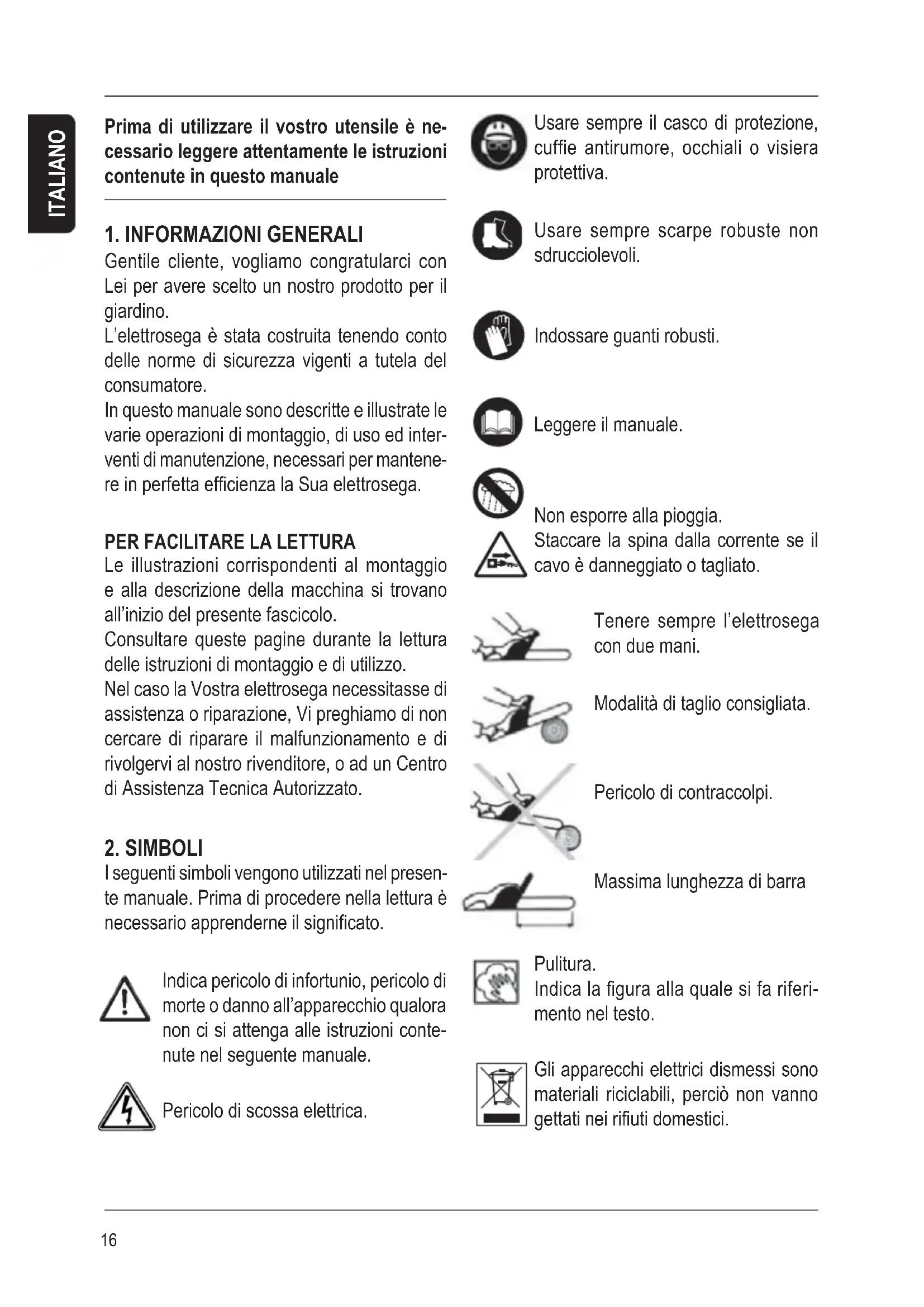

1. INFORMAZIONI GENERALI

Gentile cliente, vogliamo congratularci con Lei per avere scelto un nostro prodotto per il giardino. L’elettrosega è stata costruita tenendo conto delle norme di sicurezza vigenti a tutela del consumatore. In questo manuale sono descritte e illustrate le varie operazioni di montaggio, di uso ed inter- venti di manutenzione, necessari per mantene- re in perfetta efficienza la Sua elettrosega.

PER FACILITARE LA LETTURA

Le illustrazioni corrispondenti al montaggio e alla descrizione della macchina si trovano all’inizio del presente fascicolo. Consultare queste pagine durante la lettura delle istruzioni di montaggio e di utilizzo. Nel caso la Vostra elettrosega necessitasse di assistenza o riparazione, Vi preghiamo di non cercare di riparare il malfunzionamento e di rivolgervi al nostro rivenditore, o ad un Centro di Assistenza Tecnica Autorizzato.

I seguenti simboli vengono utilizzati nel presen- te manuale. Prima di procedere nella lettura è necessario apprenderne il significato. Indica pericolo di infortunio, pericolo di morte o danno all’apparecchio qualora non ci si attenga alle istruzioni conte- nute nel seguente manuale. Pericolo di scossa elettrica. Usare sempre il casco di protezione, cuffie antirumore, occhiali o visiera protettiva. Usare sempre scarpe robuste non sdrucciolevoli. Indossare guanti robusti. Leggere il manuale. Non esporre alla pioggia. Staccare la spina dalla corrente se il cavo è danneggiato o tagliato. Tenere sempre l’elettrosega con due mani. Modalità di taglio consigliata. Pericolo di contraccolpi. Massima lunghezza di barra Pulitura. Indica la figura alla quale si fa riferi- mento nel testo. Gli apparecchi elettrici dismessi sono materiali riciclabili, perciò non vanno gettati nei rifiuti domestici. ITALIANO17

3. NORME DI SICUREZZA GENERALI

Prima di utilizzare l’elettrosega si deve leggere attentamente il manuale di istruzioni e manu- tenzione e familiarizzare completamente con i comandi per un uso corretto dell’apparecchio, inoltre bisogna conservare il presente manuale per consultazioni future. Non permettere l’uso dell’elettrosega ai bambini e persone che non siano completamente a conoscenza delle presenti istruzioni. Usando utensili elettrici si devono seguire sempre le precauzioni di sicurezza base per ridurre il rischio di incendi, scosse elettriche e ferite alle persone. Proteggersi da scosse elettriche e evitare il contatto del corpo con superfici messe a terra o a massa. Riporre l’utensile inutilizzato. Quando non lo si usa, l’utensile dovrebbe essere riposto in un luogo asciutto e in posizione elevata e chiusa, fuori dalla portata dei bambini. Non forzare l’utensile. Esso eseguirà il lavoro meglio e in modo più sicuro alla velocità per la quale è stato previsto. # Ambienti e banchi di lavoro sporchi possono favorire l’insorgere di incidenti. # Non esporre l’utensile all’umidità . Non usare gli utensili in luoghi con atmosfera gassosa o infiammabile. # Per utilizzare l’elettrosega si deve essere in buona forma. Non utilizzare l’elettrosega in condizioni di stanchezza, di malessere o sotto l’effetto di droghe. # In fase di avviamento e durante il funziona- mento, tenere sempre l’elettrosega a debita distanza dal corpo e dagli abiti dell’operatore. # Non avviare l’elettrosega quando questa è capovolta. # Assicurarsi che non ci sia nulla a contatto con la catena in fase di avviamento. ITALIANO # Ricordarsi che al momento dello spegnimento l’elettrosega funziona ancora per qualche istante. # Fare attenzione al materiale proiettato dal dispositivo di taglio. # Non mettere in moto e non utilizzare l’elettro- sega in prossimità di persone, animali o cose. # Durante il funzionamento si racco- manda una distanza minima di 10 m tra la macchina e altre persone. # Sostenere l’apparecchio sempre con ambe- due le mani. # Assumere una posizione stabile e sicura sulle gambe. # Movimentare l’elettrosega per mezzo delle impugnature, evitare di trascinarla per il cavo di alimentazione, evitare di trasportarla quando è collegata alla presa di corrente e con le dita sull’interruttore. # Evitare l’accensione involontaria dell’uten- sile. Prima d’inserire la spina nella presa, controllare che l’interruttore sia su Off. Il trasporto dielettroutensili tenendo le dita sull’interruttore oppure l’inserimento della spina di alimentazione di un elettroutensile con l’interruttore di accensione su On, aumenta il rischio di incidenti. # Proteggere il cavo da fonti di calore, oli e corpi taglienti. # In fase di taglio non superare l’altezza delle proprie spalle. # L’operatore è responsabile in caso di incidenti o pericoli occorsi ad altre persone o alle loro cose. # Non utilizzare l’elettrosega su un albero. L’utilizzo dell’elettrosega sopra un albero può causare infortuni # Vestirsi adeguatamente. Evitare di indos- sare indumenti larghi o gioielli. Tenere capelli, vestiti e guanti lontani da pezzi in movimento. Vestiti larghi, gioielli o capelli lunghi potranno impigliarsi nei componenti in movimento. 10 m18 Indossare un abbigliamento ed un equipaggiamento di sicurezza adatto all’utilizzo dell’elettrosega. In particolare si consiglia di utilizzare: # casco di sicurezza # le cuffie auricolari protettive # gli occhiali o la visiera di protezione # i guanti con protezione antitaglio # i pantaloni di sicurezza con protezio- ne antitaglio # scarpe robuste antisdrucciolevoli Il cavo di prolunga deve essere ad elevato isolamento ed a norma. # Se l’elettroutensile viene adoperato all’aperto, usare esclusivamente prolunghe omologate per l’impiego all’esterno. Un cavo adatto per uso esterno riduce il rischio di scosse elettriche. # In fase di avviamento dell’elettrosega si deve controllare che il cavo d’alimentazione e della prolunga siano fuori dalla zona di taglio e che non presentino difetti di isolamento come tagli ed abrasioni. # I cavi danneggiati vanno sostituiti immedia- tamente, da personale autorizzato. #Togliere la spina dalla presa prima di effettuare qualsiasi regolazione, servizio o manutenzione. # Per ragioni di sicurezza l’utensile deve essere collegato ad una presa di elettricità protetta da un interruttore differenziale con una corrente max di 30 mA. # Controllare che non vi siano componenti danneggiati. Prima di usare la motosega, con- trollare attentamente se vi sono componenti danneggiati (ad esempio la protezione), per determinare se sono in grado di svolgere la loro funzione. Controllare l’allineamento delle parti mobili e che non vi siano grippaggi, danni ai componenti o ai supporti e/o altre condizioni che possano compromettere il funzionamento dell’utensile. La riparazione o sostituzione di ITALIANO eventuali componenti danneggiati, ad esempio una protezione o altro, devono essere affidate a un centro di assistenza tecnica autorizzato. Non adoperare la motosega se non è possibile ac- cenderla e spegnerla mediante l’interruttore. # Si raccomanda la massima attenzione verso possibili pericoli che non possano essere uditi a causa del rumore dell’apparecchio. # Eliminare qualsiasi pericolo, dalla zona di lavoro e controllare che non ci siano pericoli come alberi in posizione pericolose, strade, ferrovie, cavi elettrici. # Impiegare l’ELETTROSEGA solamente per il taglio del legno. Non impiegare l’apparecchio per scopi diversi. # L’utilizzo prolungato dell’apparecchio può causare disturbi di circolazione sanguigna alle mani (malattia delle dita bianche) attribuibili alle vibrazioni. Fattori che influiscono sulla manifestazione dei disturbi possono essere: - Predisposizione personale dell’operatore ad una scarsa irrorazione sanguigna delle mani. - Utilizzo dell’apparecchio a basse temperature (si consigliano pertanto guanti caldi). - Lunghi tempi di utilizzo senza interruzioni (si consiglia un utilizzo ad intervalli). - In caso di manifestazione di formicolio e intorpidimento si raccomanda di consultare un medico.

# PERICOLO DERIVANTE DA CONTRAC-

COLPO (KICKBACK) Il contraccolpo può causare ferite di taglio mortali. In caso di contraccolpo l’ elettro sega viene scagliata violentemente contro l’operatore. Questa reazione può avvenire nei seguenti casi:

1) Inizio del taglio con la punta della barra.

2) Contatto accidentale con altri rami, tronchi,

corpi solidi, reti metalliche.

3) Taglio con la parte superiore della barra.19

ITALIANO # Presa di alimentazione: si deve utilizzare una presa di alimentazione di potenza ade- guata.

5. DESCRIZIONE DELLE PARTI DELLA

MACCHINA FIG. 1 Il contenuto dell’imballo è il seguente:

1. Impugnatura posteriore

2. Pulsante di sicurezza lock off

3. Leva di avviamento

4. Serbatoio olio catena

5. Barra con pignone dentato

9. Cavo di alimentazione con spina

regolazione tensione catena

13. Perno fissaggio barra

NOTA: Accertarsi che l’utensile, i componenti o gli accessori non abbiano subito danni durante il trasporto. NOTA: Leggere a fondo, con calma e con la massima attenzione il presente manuale prima di mettere in funzione l’utensile.

# Controllare che il freno (10) della catena non sia attivato, leva freno in posizione ‘1’. # Svitare il volantino di fissaggio (12) della barra, togliendo anche il carter catena (11). - Tenere l’arpione contro il legno mentre si taglia (fig. 11). - Tagliare con catena ben affilata e tesa. - In un taglio già iniziato inserire la ca- tena alla massima velocità e con molta attenzione. - Estrarre la barra dal taglio solo con catena in movimento. # l’ elettrosega deve essere impugnata con la mano sinistra sull’impugnatura anteriore e la destra sull’impugnatura posteriore (anche per i mancini) . I dispositivi di sicurezza sono stati studiati per funzionare secondo tale disposizione delle mani. # La Vostra elettrosega è provvista dei seguenti dispositivi di sicurezza: - BLOCCAGGIO ACCELERATORE (fig.1 , part. 2)impedisce l’azionamento accidentale della leva dell’acceleratore. - LEVA ACCELERATORE(fig 1 , part. 3): Atten- zione la catena di taglio continua a girare per un certo tempo dopo che la leva acceleratore viene rilasciata. - FRENO CATENA DI SICUREZZA (fig 1 , part. 10) La Vostra elettrosega è provvista di un freno catena di sicurezza al fine di bloccare la catena (in caso di contraccolpo) in una frazione di secondo. # Prima di ogni utilizzo verificare che tutti i dispositivi di sicurezza siano perfettamente funzionanti.

4. NORME DI SICUREZZA ELETTRICA

# Tensione: la tensione di rete e quello riportato sull’etichetta dati. # Corrente: l’elettrosega funziona a corrente alternata. # Spine e cavi di prolunga: si raccomandano prese protette, cavi e spine in PVC o gomma omologata.20 # Montare la barra (5) sul perno di fissaggio (13). Ruotare la flangia di regolazione nel senso indicato dalla freccia di fig. 5, e portare quindi la barra indietro al massimo verso il pignone (14). # Far passare la catena (6) nella scanalatura della barra, cominciando dalla parte superiore, facendo in modo che il taglio dei denti sia rivolto in avanti, sul lato superiore della lama. # Montare la catena attorno al pignone (14). # Montare il carter catena e avvitare leggermen- te il volantivo di fissaggio barra (12) serrandolo a mano fig.6. # Tendere la catena agendo sul volantino regolazione tensione catena (12), fig. 7. La tensione è corretta quando la catena rimane nella scanalatura intorno alla barra. Inoltre la catena deve poter essere fatta scorrere con le dita. A questo punto si deve serrare a fondo il volantivo di fissaggio barra, fig. 8. # Una tensione eccessiva della catena riduce la durata della stessa, della barra e del motore. # Una tensione limitata della catena può farla cadere dalla barra, generando un pericolo per l’utilizzatore.

7. SISTEMA DI LUBRIFICAZIONE

FIG. 10 # La lubrificazione della catena è assicurata da una pompa automatica. # Si raccomanda di utilizzare olio nuovo per catene. La scelta della viscosità dell’olio dipen- de dalla temperatura dell’aria. Non utilizzare mai olio di recupero o di qualità scadente che potrebbe danneggiare la pompa, la lama e la catena. # Per la scelta dell’olio contattare un Centro di Assistenza Tecnica Autorizzato. # Non usare mai la catena senza olio. Control- lare regolarmente il livello dell’olio, rabboccare l’olio ogni qualvolta il livello scende a meno di un quarto. # In caso di malfunzionamento del sistema di lubrificazione, verificare la pulizia del filtro olio all’interno del serbatoio ed eventualmente portare l’elettrosega ad un Centro di Assistenza Tecnica Autorizzato.

8. SISTEMA FRENO DI SICUREZZA

FIG. 2 - 9 # Quando l’elettrosega lavora in questa zona (fig. 9), c’è un’alta probabilità di contraccolpi. # In caso si verifichi un contraccolpo, la mano sinistra va in contatto con la leva del freno, che incorpora uno specifico interruttore elet- trico per togliere la corrente al motore ed un pattino per l’arresto istantaneo della catena (posizione “0”). # Per riarmare il freno catena dopo l’intervento si deve lasciare l’interruttore, attendere l’arresto del motore e portare la leva completamente indietro (posizione “1”). # Controllare la tensione della catena prima di riavviare l’elettrosega.

9.AVVIAMENTO E ARRESTO

- AVVIAMENTO - Afferrare l’impugnatura anteriore con la mano sinistra e quella posteriore con la destra. Premere il pulsante di sicurezza lock off (2) con il pollice e premere sul pulsante di avvia- mento (3). - ARRESTO - L’elettrosega si arresta rilasciando il pulsante di avviamento.

Seguono alcuni consigli per la manutenzione quotidiana dell’elettrosega. In caso di dubbi o quesiti, contattare il Centro di Assistenza Autorizzato. ITALIANO21

# Controllare l’integrità del cavo e della spina di alimentazione (9). # Controllare lo stato della presa d’aria (8). # Controllare che il sistema di lubrificazione per la catena (6) e la barra (5) sia sufficiente. # Pulire il freno della catena e controllarne il buon funzionamento. # Girare giornalmente la barra in modo da usurarla uniformemente. # Controllare l’usura della barra. # Controllare che il foro di lubrificazione per- metta il passaggio dell’olio. # Pulire la guida della catena. # Controllare la tensione della catena, affilare la lama e controllarne lo stato eliminando eventuali irregolarità. # Controllare lo stato della rotella della ca- tena. # Controllare che il serbatoio e il filtro dell’olio siano puliti. Il presente elettroutensile è conforme alle principali norme di sicurezza vigenti; per evi- tare pericolo di infortuni le riparazioni devono essere effettuate esclusivamente da personale qualificato dei Centri di Assistenza Tecnica Autorizzati.

AFFILATURA DELLA CATENA

FIG. 8 # Sfilare la spina dalla presa di corrente. # Indossare i guanti di lavoro. # Verificare che la catena sia tesa in modo che non si muova in fase di affilatura. # Bloccare la catena spostando la leva freno(10) in avanti. # Utilizzare una lima con diametro 1.1 volte l’altezza del dente di taglio. # Limare inclinando orizzontalmente la lima di 30° rispetto alla barra eseguendo passate dall’interno del dente verso l’esterno. # Per ottenere un’affilatura uniforme impartire ITALIANO a ciascun dente un uguale numero di colpi di lima. # Angolo orizzontale: limate perpendicolarmen- te rispetto al piano barra. # Mediamente ogni 5 affilature verificare la differenza fra le altezze del tagliente e il de- limitatore di profondità di taglio; è consigliato l’utilizzo del calibro.

11.CONSIGLI DI MASSIMA PER IL

TAGLIO Si consiglia di tagliare utilizzando la parte infe- riore della lama, tecnica della catena a tirare, in questo modo l’elettrosega tende a muoversi verso il tronco diminuendo il pericolo per l’ope- ratore. Al contrario se si tagliasse con la parte superiore della lama, tecnica della catena a spingere, l’elettrosega tenderebbe a muoversi verso l’operatore. # Fare attenzione alla lunghezza di taglio. # Evitare il taglio di rametti sottili e di cespugli. I rametti possono essere afferrati dalla catena, posti in rotazione e cauare lesioni. # Fare particolare attenzione a rami in tensione: possono essere pericolosi per l’operatore. # Fare particolare attenzione lavorando su terreni in pendenza, irregolari e scivolosi. # Non tagliare reti metalliche. # Non procedere a lavori particolari senza aver fatto prima la necessaria esperienza. In caso di dubbi e insicurezza, consultate un esperto. # Si consiglia di tagliare tronchi su cavalletti o morse per acquisire esperienza.

TAGLIO DI UN TRONCO IN SEZIONI

Tronco appoggiato a due estremi FIG. 12 # Per evitare che la barra rimanga incastrata, si taglia per 1/3 del diametro dall’alto in basso e la restante parte dal basso.22 Tronco appoggiato a un cavalletto o con un’estremità libera FIG. 13 # Si taglia per 1/3 del diametro dal basso in alto e la restante parte dall’alto.

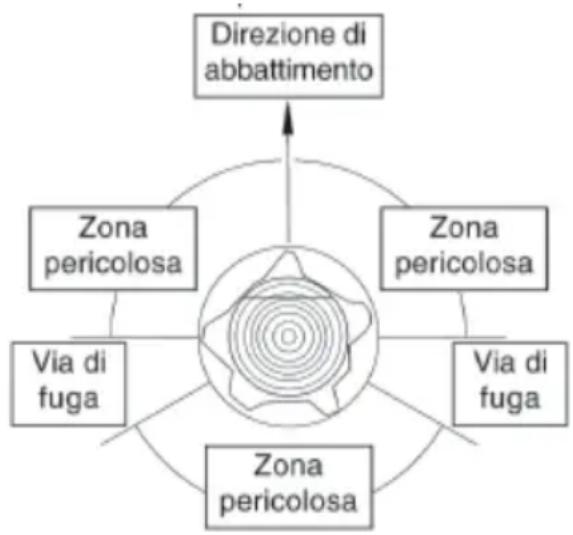

ABBATTIMENTO DI UN ALBERO

# Per effettuare correttamente il taglio di un albero si devono valutare tutte le condizioni, ad esempio la direzione scelta per la caduta dell’albero, la sua naturale inclinazione, even- tuali ostacoli circostanti e la direzione e la velocità del vento. Taglio direzionale FIG. 14 # Effettuare una tacca sul lato verso cui l’albero va abbattuto. L’operazione consiste nell’eseguire prima la parte superiore del taglio direzionale, poi la parte inferiore del taglio dire- zionale che deve andare a finire dove termina la parte superiore. # La profondità del taglio direzionale deve essere di ¼ del diametro del tronco, con un angolo fra il taglio superiore e quello inferiore di almeno 45°. # La linea intersezione fra il piano di taglio superiore e inferiore è chiamata linea del taglio direzionale. La linea deve essere perfettamente orizzontale e a 90° rispetto alla direzione di caduta. Taglio di abbattimento FIG. 15 - 16 # Effettuare il taglio di abbattimento sull’altro lato, 3-5 cm sopra la linea del taglio direzio- nale. # Usare dei cunei per aiutare il controllo dell’ab- battimento e prevenire così il bloccaggio della barra durante il taglio. ITALIANO # Il taglio di abbattimento deve finire parallelo alla linea di taglio direzionale, con una distan- za tra i due di almeno 1/10 del diametro del tronco. La parte di tronco non tagliata è detta fulcro ed è la cerniera che guida l’albero nella sua caduta. # La distanza di sicurezza dell’albero da abbat- tere è 2.5 volte l’altezza dell’albero stesso. Fare attenzione che non vi sia nessuno nella zona di pericolo prima e durante l’abbattimento.

# Per tagliare delle assi è sufficiente bloccarle fissandole con morse o imbracature23 ITALIANO CSE 2035 Tensione - Potenza 230 V - 2000 W Frequenza di rete 50 Hz N° di giri pignone (a vuoto) 7600 min

Lunghezza barra 35 cm Lunghezza di taglio 300 mm Catena passo 3/8”/9.53 inch/mm Catena (spessore dente guida) 0,05”/1.27 mm Pignone motore 6 denti Massa 4,6 kg Potenza sonora misurata Lwa 106,3 dB(A) K=3 Potenza sonora Garantita Lwa (2000/14/EC) 109 dB(A) Vibration 4,7 m/s

K=1,5 Bar: Oregon 140SDEA041 Chain: Oregon 91PJ052X CSE 2240 Tensione - Potenza 230 V - 2200 W Frequenza di rete 50 Hz N° di giri pignone (a vuoto) 7600 min

Lunghezza barra 40 cm Lunghezza di taglio 350 mm Catena passo 3/8”/9.53 inch/mm Catena (spessore dente guida) 0,05”/1.27 mm Pignone motore 6 denti Massa 4,7 kg Potenza sonora misurata Lwa 106,1 dB(A) K=3 Potenza sonora Garantita Lwa (2000/14/EC) 109 dB(A) Vibration 5,3 m/s

MANUTENZIONE PERIODICA : Questo prospetto di manutenzione periodica si riferisce ad un normale utilizzo. Per condizioni di utilizzo particolarmente gravose ed intense, gli intervalli di manutenzione devono essere conseguentemente ridotti.

SEGUIRE LE SPECIFICHE ISTRUZIONI CONTENUTE NEL

PRESENTE MANUALE Prima di ogni lavoro Dopo ogni lavoro Ogni 50 ore Ogni 100 ore Ogni anno Anomalie; usure; danni Macchina Controllo visivo X Pulizia generale X Pulizia feritorie aria di raffreddamento X Freno catena Controllo funzionamento X Controllo presso centro assistenza X Leva accelleratore; blocco accelleratore; interruttore arresto. Controllo funzionale X Viti Controllo Serraggio: - delle viti accessibili - delle viti degli elementi ammortizzanti delle impugnature

Catena Controllo lubrificazione X Controllo affilatura X Controllo tensione X Sostituzione X Pignone catena Controllo usura e danni. Controllo e lubrifi- cazione cuscinetto.

Seguono alcuni consigli per la manutenzione quotidiana dell’elettrosega. In caso di dubbi o quesiti, contattare il Centro di Assistenza Autorizzato.
