Τύπος προϊόντος	Μηχανή συγκόλλησης inverter TIG/MMA
Μάρκα	Telwin
Μοντέλο	Infinity 225 954556
Διαδικασίες συγκόλλησης	TIG DC/AC (HF/LIFT), MMA
Ρεύμα συγκόλλησης TIG	5 - 225 A
Ρεύμα συγκόλλησης MMA	10 - 225 A
Τροφοδοσία	230 V μονοφασικό (ή 400 V τριφασικό ανάλογα με την έκδοση)
Συχνότητα	50/60 Hz
Κατηγορία προστασίας	IP21S (εκτίμηση)
Βάρος	Περίπου 12 kg (εκτίμηση)
Διαστάσεις (Μ x Π x Υ)	Δεν αναφέρονται
Λειτουργίες TIG	2T, 4T, 4T Bi-Level, Spot, Thin Spot, παλμικό, Easy Pulse, αρχική/τελική ράμπα, προ/μετά-αέριο, ισορροπία AC, συχνότητα
Λειτουργίες MMA	Hot Start, Arc Force, Anti Stick, VRD
Παρεχόμενα αξεσουάρ	Καλώδια συγκόλλησης και επιστροφής, λαβίδα ηλεκτροδίου, φακός TIG (ανάλογα με την έκδοση)
Προαιρετικά αξεσουάρ	Τηλεχειριστήριο (1 ή 2 ποτενσιόμετρα, πεντάλ), φακός TIG με ποτενσιόμετρο, κιτ MMA, κιτ TIG, καρότσι America, προσαρμογέας φιάλης αργού, μειωτήρας πίεσης
Ασφάλεια	Θερμική προστασία, υπέρταση/υποτάση, VRD, συναγερμοί AL.1-AL.8
Ψύξη	Εσωτερικός ανεμιστήρας
Τρέχουσα συντήρηση	Καθαρισμός σκόνης με πεπιεσμένο αέρα, έλεγχος φακού και συνδέσεων, έλεγχος στεγανότητας αερίου
Δυνατότητα επισκευής	Ανταλλακτικά διαθέσιμα μέσω SAV Telwin, επισκευή από εξειδικευμένο προσωπικό
Πρότυπα	EN 60974-9, CEI/EN 61000-3-11, CEI/EN 61000-3-12

Συχνές ερωτήσεις - Infinity 225 954556 Telwin

Ποιες διαδικασίες συγκόλλησης υποστηρίζει η Telwin Infinity 225;

Η μηχανή υποστηρίζει συγκόλληση TIG σε συνεχές ρεύμα (DC) και εναλλασσόμενο (AC) με εκκίνηση HF ή LIFT, καθώς και συγκόλληση MMA (επικαλυμμένα ηλεκτρόδια).

Πώς γίνεται η εκκίνηση HF;

Πλησιάστε την άκρη του ηλεκτροδίου βολφραμίου σε απόσταση 2-3 mm από το τεμάχιο χωρίς επαφή, στη συνέχεια πατήστε το κουμπί του φακού. Μια σπίθα υψηλής συχνότητας ανάβει το τόξο. Μόλις ανάψει το τόξο, σχηματίστε τη λιμνούλα τήξης.

Πώς ρυθμίζεται το ρεύμα σε λειτουργία TIG;

Χρησιμοποιήστε το πολυλειτουργικό κουμπί στον μπροστινό πίνακα. Σε λειτουργία TIG, επιτρέπει τη ρύθμιση του κύριου ρεύματος I2, του βασικού ρεύματος I1, της συχνότητας, της ισορροπίας, των ραμπών και των χρόνων προ/μετά-αερίου.

Ποιο ηλεκτρόδιο χρησιμοποιείται για συγκόλληση αλουμινίου;

Για συγκόλληση TIG AC αλουμινίου, χρησιμοποιήστε ηλεκτρόδιο καθαρού βολφραμίου (πράσινη ταινία). Ρυθμίστε την ισορροπία AC για βέλτιστη απομάκρυνση οξειδίου.

Πώς αποφεύγεται το κόλλημα του ηλεκτροδίου στη συγκόλληση MMA;

Η μηχανή είναι εξοπλισμένη με λειτουργίες Hot Start (αρχική υπερένταση) και Anti Stick που μειώνουν το κόλλημα. Ρυθμίστε επίσης το Arc Force για πιο ομαλό τόξο.

Τι κάνω σε περίπτωση υπερθέρμανσης της μηχανής;

Η θερμική προστασία ενεργοποιείται και ανάβει η κίτρινη λυχνία. Σβήστε τη μηχανή και αφήστε την να κρυώσει φυσικά. Τηρήστε τον συντελεστή χρήσης (intermittence) που αναγράφεται στην πινακίδα. Ελέγξτε τη σωστή λειτουργία του ανεμιστήρα.

Πώς συνδέεται η φιάλη αερίου αργού;

Βιδώστε τον μειωτήρα πίεσης στη βαλβίδα της φιάλης. Συνδέστε τον σωλήνα αερίου μεταξύ του μειωτήρα και της σύνδεσης στο πίσω μέρος της μηχανής. Ανοίξτε τη φιάλη και ρυθμίστε τη ροή (l/min) σύμφωνα με τον ενδεικτικό πίνακα. Κλείστε τη βαλβίδα μετά τη χρήση.

Ποια αξεσουάρ είναι διαθέσιμα για αυτή τη μηχανή;

Προαιρετικά: τηλεχειριστήριο (1 ή 2 ποτενσιόμετρα ή πεντάλ), φακός TIG με ποτενσιόμετρο, κιτ MMA, κιτ TIG, προσαρμογέας φιάλης, μειωτήρας πίεσης, καρότσι America, μάσκα αυτόματης σκουρότητας.

Πώς καθαρίζεται το εσωτερικό της μηχανής συγκόλλησης;

Αποσυνδέστε τη μηχανή και ανοίξτε τα πάνελ. Χρησιμοποιήστε πεπιεσμένο αέρα ή κατάλληλο διαλύτη για να αφαιρέσετε τη σκόνη από τις ηλεκτρονικές πλακέτες. Ελέγξτε το σφίξιμο των συνδέσεων και την κατάσταση των καλωδίων. Τοποθετήστε προσεκτικά τα πάνελ.

Πού βρίσκεται το πλήρες εγχειρίδιο;

Το πλήρες εγχειρίδιο σε μορφή PDF είναι διαθέσιμο δωρεάν στον ιστότοπο notice-facile.com. Μπορείτε να το κατεβάσετε ή να το συμβουλευτείτε online.

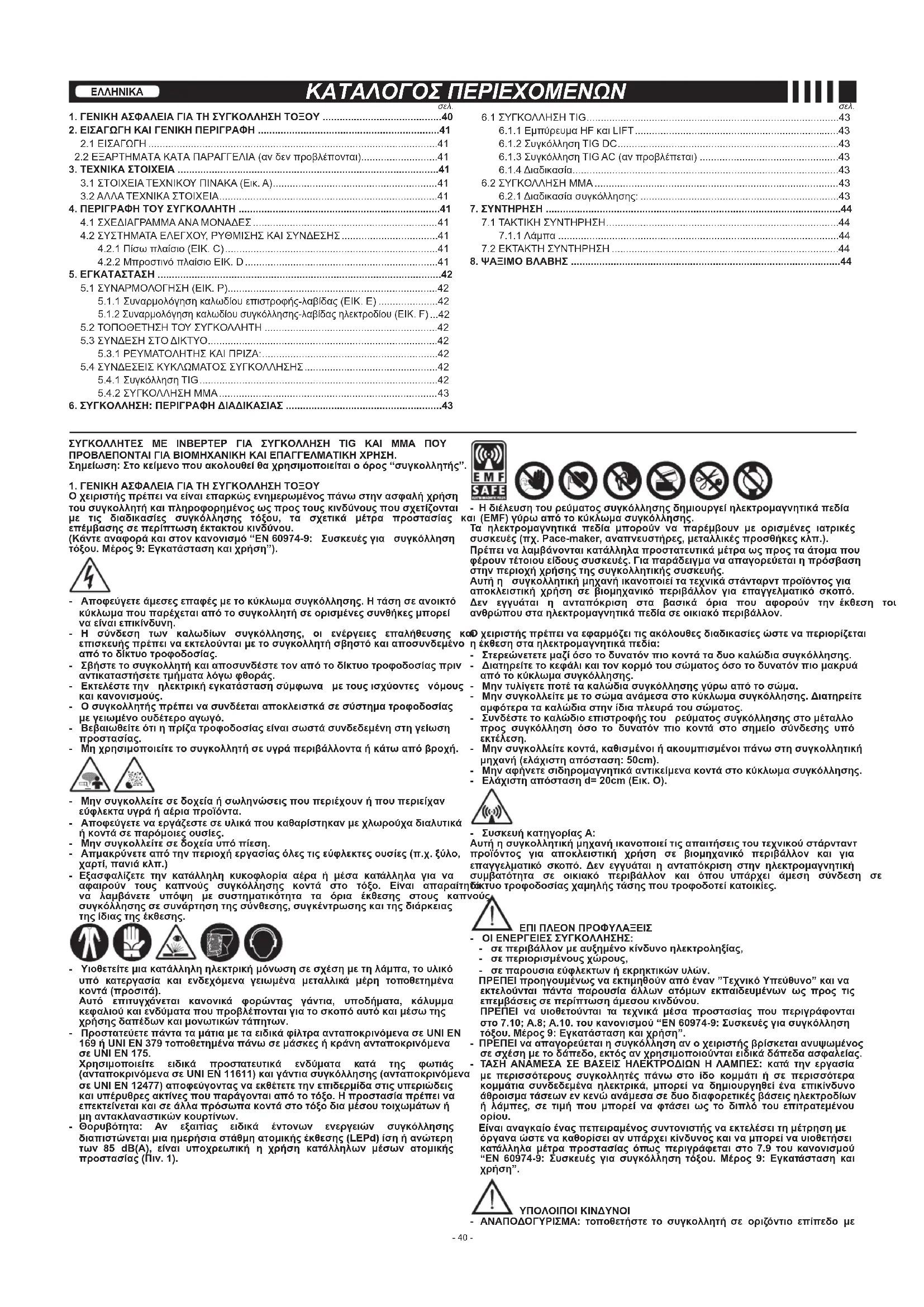

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Infinity 225 954556 Telwin

(EL) ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

(NL) INSTRUCTIEHANDLEIDING

(EL) Επαγγελματικοί συγκολλητές με ινβέρτερ TIG (DC) (AC/DC) HF/LIFT, MMA.

2.2 ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑ ΠΑΡΑΓΓΕΛΙΑ (αν δεν προβλέπονται)......41

1. TEXNIKA ΣΤΟΙΧΕΙΑ 41

3.1 ΣΤΟΙΧΕΙΑ ΤΕΧΝΙΚΟΥ ΠΙΝΑΚΑ (Εικ. Α)......41

3.2 ΑΛΛΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ....41

1. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΣΥΓΚΟΛΛΗΤΗ ....41

4.1 ΣΧΕΔΙΑΓΡΑΜΜΑ ΑΝΑ ΜΟΝΑΔΕΣ 41

4.2 ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ, ΡΥΘΜΙΣΗΣ ΚΑΙ ΣΥΝΔΕΣΗΣ ......41

4.2.1 Πίσω πλαίσιο (ΕΙΚ. Ρ)......41

4.2.2 Μπροστινό πλαίσιο EIK. D....41

1. ΕΓΚΑΤΑΣΤΑΣΗ 42

5.1 ΣΥΝΑΡΜΟΛΟΓΗΣΗ (ΕΙΚ. Ρ)......42

5.1.1 Συναρμολόγηση καλωδίου επιστροφής-λαβίδας (ΕΙΚ. Ε) ......42

5.1.2 Συναρμολόγηση καλωδίου συγκόλλησης-λαβίδας ηλεκτροδίου (ΕΙΚ. Τ) ...42

5.2 ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΥΓΚΟΛΛΗΤΗ ......42

5.3 ΣΥΝΔΕΣΗ ΣΤΟ ΔΙΚΤΥΟ......42

5.3.1 PEYMATOΛHTΗΣ ΚΑΙ ΠΡΙΖΑ: 42

5.4 ΣΥΝΔΕΣΕΙΣ ΚΥΚΛΩΜΑΤΟΣ ΣΥΓΚΟΛΛΗΣΗΣ 42

5.4.1 Συγκόλληση TIG 42

5.4.2 ΣΥΓΚΟΛΛΗΣΗ ΜΜΑ......43

1. ΣΥΓΚΟΛΛΗΣΗ: ΠΕΡΙΓΡΑΦΗ ΔΙΑΔΙΚΑΣΙΑΣ ......43

6.1 ΣΥΓΚΟΛΛΗΣΗ TIG....43

6.1.1 Εμπύρευμα HF και LIFT 43

6.1.2 Συγκόλληση TIG DC....43

6.1.3 Συγκόλληση TIG AC (αν προβλέπεται) 43

6.1.4 Διαδικασία......43

6.2 ΣΥΓΚΟΛΛΗΣΗ ΜΜΑ......43

6.2.1 Διαδικασία συγκόλλησης: 43

1. ΣΥΝΤΗΡΗΣΗ 44

7.1 TAKTIKH ΣΥΝΤΗΡΗΣΗ 44

7.1.1 Λάμπα 44

7.2 EKTAKTH ΣΥΝΤΗΡΗΣΗ 44

1. ΨΑΞΙΜΟ ΒΛΑΒΗΣ 44

ΣΥΓΚΟΛΛΗΤΕΣ ΜΕ ΙΝΒΕΡΤΕΡ ΓΙΑ ΣΥΓΚΟΛΛΗΣΗ ΤΙΚ ΚΑΙ ΜΜΑ ΠΟΥ ΠΡΟΒΛΕΠΟΝΤΑΙ ΓΙΑ ΒΙΟΜΗΧΑΝΙΚΗ ΚΑΙ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΧΡΗΣΗ.

Σημείωση: Στο κείμενο που ακολουθεί θα χρησιμοποιείται ο όρος “συγκολλητής”.

1. ΓΕΝΙΚΗ ΑΣΦΑΛΕΙΑ ΓΙΑ ΤΗ ΣΥΓΚΟΛΛΗΣΗ ΤΟΞΟΥ

Ο χειριστής πρέπει να είναι επαρκώς ενημερωμένος πάνω στην ασφαλή χρήση του συγκολλητή και πληροφορημένος ως προς τους κινδύνους που σχετίζονται με τις διαδικασίες συγκολλησης τόξου, τα σχετικά μέτρα προστασίας επέμβασης σε περίπτωση έκτακτου κινδύνου.

(Κάντε αναφορά και στον κανονισμό “ΕΝ 60974-9: Συσκευές για συγκόλληση τόξου. Μέρος 9: Εγκατάσταση και χρήση”).

• Αποφεύγετε άμεσες επαφές με το κύκλωμα συγκόλλησης. Η τάση σε ανοικτό κύκλωμα που παρέχεται από το συγκολλητή σε ορισμένες συνθήκες μπορεί να είναι επικίνδυνη.
• Η σύνδεση των καλωδίων συγκόλλησης, οι ενέργειες επαλήθευσης κ επισκευής πρέπει να εκτελούνται με το συγκολλητή σβηστό και αποσυνδεμένο από το δίκτυο τροφοδοσίας.
• Σβήστε το συγκολλητή και αποσυνδέστε τον από το δίκτυο τροφοδοσίας πριν αντικαταστήσετε τμήματα λόγω φθοράς.
• Εκτελέστε την ηλεκτρική εγκατάσταση σύμφωνα με τους ισχύοντες νόμους και κανονισμούς.
• Ο συγκολλητής πρέπει να συνδέεται αποκλειστκά σε σύστημα τροφοδοσίας με γειωμένο ουδέτερο αγωγό.
• Βεβαιωθείτε ότι η πρίζα τροφοδοσίας είναι σωστά συνδεδεμένη στη γείωση προστασίας.
• Μη χρησιμοποιείτε το συγκολλητή σε υγρά περιβάλλοντα ή κάτω από βροχή.

- Μην συγκολλείτε σε δοχεία ή σωληνώσεις που περιέχουν ή που περιείχαν εύφλεκτα υγρά ή αέρια προϊόντα.

- Αποφεύγετε να εργάζεστε σε υλικά που καθαρίστηκαν με χλωρούχα διαλυτικά ή κοντά σε παρόμοιες ουσίες.

-Μην συγκολλείτε σε δοχεία υπό πίεση.

- Απμακρύνετε από την περιοχή εργασίας όλες τις εύφλεκτες ουσίες (π.χ. ξύλο, χαρτί, πανιά κλπ.)

- Εξασφαλίζετε την κατάλληλη κυκοφλορία αέρα ή μέσα κατάλληλα για να αφαιρούν τους καπνούς συγκόλλησης κοντά στο τόξο. Είναι απαρο

να λαμβάνετε υπόψη με συστηματικότητα τα όρια έκθεσης στους κο συγκόλλησης σε συνάρτηση της σύνθεσης, συγκέντρωσης και της διάρκειας της ίδιας της έκθεσης.

- Υιοθετείτε μια κατάλληλη ηλεκτρική μόνωση σε σχέση με τη λάμπα, το υλικό υπό κατεργασία και ενδεχόμενα γειωμένα μεταλλικά μέρη τοποθετημένα κοντά (προσιτά).

Αυτό επιτυγχάνεται κανονικά φορώντας γάντια, υποδήματα, κάλυμμα κεφαλιού και ενδύματα που προβλέπονται για το σκοπό αυτό και μέσω της χρήσης δαπέδων και μονωτικών τάπητων.

- Προστατεύετε πάντα τα μάτια με τα ειδικά φίλτρα ανταποκρινόμενα σε UNI EN 169 ή UNI EN 379 τοποθετημένα πάνω σε μάσκες ή κράνη ανταποκρινόμενα σε UNI EN 175.

Χρησιμοποιείτε ειδικά προστατευτικά ενδύματα κατά της φωτιάς (ανταποκρινόμενα σε UNI EN 11611) και γάντια συγκόλλησης (ανταποκρινόμενα σε UNI EN 12477) αποφεύγοντας να εκθέτετε την επιδερμίδα στις υπεριώδεις και υπέρυθρες ακτίνες που παράγονται από το τόξο. Η προστασία πρέπει να επεκτείνεται και σε άλλα πρόσωπα κοντά στο τόξο δια μέσου τοιχωμάτων ή μη αντακλαναστικών κουρτίνων.

- Θορυβότητα: Αν εξαιτίας ειδικά έντονων ενεργειών συγκόλλησης διαπιστώνεται μια ημερήσια στάθμη ατομικής έκθεσης (LEPa) ιση ή ανώτερη των 85 dB(A), είναι υποχρεωτική η χρήση κατάλληλων μέσων ατομικής προστασίας (Πιν. 1).

- Η διέλευση του ρεύματος συγκόλλησης δημιουργεί ηλεκτρομαγνητικά πεδία και (EMF) γύρω από το κύκλωμα συγκόλλησης.

Τα ηλεκτρομαγνητικά πεδία μπορούν να παρέμβουν με ορισμένες ιατρικές συσκευές (πχ. Pace-maker, αναπνευστήρες, μεταλλικές προσθήκες κλπ.). Πρέπει να λαμβάνονται καταλληλα προσταευτικά μέτρα ως προς τα άτομα που φέρουν τέτοιου είδους συσκευές. Για παράδειγμα να απαγορεύεται η πρόσβαση στην περιοχή χρήσης της συγκολλητικής συσκευής.

Αυτή η συγκολλητική μηχανή ικανοποιεί τα τεχνικά στάνταρντ προϊόντος για αποκλειστική χρήση σε βιομηχανικό περιβάλλον για επαγγελματικό σκοπό. Δεν εγγυάται η ανταπόκριση στα βασικά όρια που αφορούν την έκθεση του ανθρώπου στα ηλεκτρομαγνητικά πεδία σε οικιακό περιβάλλον.

κοΦ χειριστής πρέπει να εφαρμόζει τις ακόλουθες διαδικασίες ώστε να περιορίζεται ο η έκθεση στα ηλεκτρομαγνητικά πεδία:

• Στερεώνετετε μαζί όσο το δυνατόν πιο κοντά τα δυο καλώδια συγκόλλησης.
• Διατηρείτε το κεφάλι και τον κορμό του σώματος όσο το δυνατόν πιο μακρυά από το κύκλωμα συγκόλλησης.
• Μην τυλίγετε ποτέ τα καλώδια συγκόλλησης γύρω από το σώμα.
• Μην συγκολλείτε με το σώμα ανάμεσα στο κύκλωμα συγκόλλησης. Διατηρείτε αμφότερα τα καλώδια στην ίδια πλευρά του σώματος.
• Συνδέστε το καλώδιο επιστροφής του ρεύματος συγκόλλησης στο μέταλλο προς συγκόλληση όσο το δυνατόν πιο κοντά στο σημείο σύνδεσης υπό εκτέλεση.
• Μην συγκολλείτε κοντά, καθισμένοι ή ακουμπισμένοι πάνω στη συγκολλητική μηχανή (ελάχιστη απόσταση: 50cm).
• Μην αφήνετε σιδηρομαγνητικά αντικείμενα κοντά στο κύκλωμα συγκόλλησης.
• Ελάχιστη απόσταση d= 20cm (Εικ. Ο).

Συσκευή κατηγορίας Α:

Αυτή η συγκολλητική μηχανή ικανοποιεί τις απαιτήσεις του τεχνικού στάρνταντ προϊόντος για αποκλειστική χρήση σε βιομηχανικό περιβάλλον και για επαγγελματικό σκοπό. Δεν εγγυάται η ανταπόκριση στην ηλεκτρομαγνητική συμβατότητα σε οικιακό περιβάλλον και όπου υπάρχει ἀμεση συνδεση σε ημδίκτυο τροφοδοσίας χαμηλής τάσης που τροφοδοτεί κατοικίες.

ΕΠΙ ΠΛΕΟΝ ΠΡΟΦΥΛΑΞΕΙΣ

- ΟΙ ΕΝΕΡΓΕΙΕΣ ΣΥΓΚΟΛΛΗΣΗΣ:

- σε περιβάλλον με αυξημένο κίνδυνο ηλεκτροληξίας,

- σε περιορισμένους χώρους,

- σε παρουσια εύφλεκτων ή εκρηκτικών υλών.

ΠΡΕΠΕΙ προηγουμένως να εκτιμηθούν από έναν "Τεχνικό Υπεύθυνο" και να εκτελούνται πάντα παρουσία άλλων ατόμων εκπαιδευμένων ως προς τις επεμβάσεις σε περίπτωση άμεσου κινδύνου.

ΠΡΕΠΕΙ να υιοθετούνται τα τεχνικά μέσα προστασίας που περιγράφονται στο 7.10; Α.8; Α.10. του κανονισμού “ΕΝ 60974-9: Συσκευές για συγκόλληση τόξου. Μέρος 9: Εγκατάσταση και χρήση”.

ΠΡΕΠΕΙ να απαγορεύεται ή συγκόλληση αν ο χειριστής βρίσκεται ανυψωμένος σε σχέση με το δάπεδο, εκτός αν χρησιμοποιούνται ειδικά δάπεδα ασφαλείας. ΤΑΣΗ ΑΝΑΜΕΣΑ ΣΕ ΒΑΣΕΙΣ ΗΛΕΚΤΡΟΔΙΩΝ Η ΛΑΜΠΕΣ: κατά την εργασία με περισσότερους συγκολλητές πάνω στο ίδο κομμάτι ή σε περισσότερα κομμάτια συνδεδεμένα ηλεκτρικά, μπορεί να δημιουργηθεί ένα επτικίνδυνο άθροισμα τάσεων εν κενών ανάμεσα σε δυο διαφορετικές βάσεις ηλεκτροδίων ή Άάμπες, σε τιμή που μπορεί να φτάσει ως το δίπλό του επιτρατεμένου ορίου.

Είναι αναγκαίο ένας πετειραμένος συντονιστής να εκτελέσει τη μέτρηση με όργανα ώστε να καθορίσει αν υπάρχει κίνδυνος και να πηροεί να υιοθετήσει κατάλληλα μέτρα προστασίας όπως περιγράφεται στο 7.9 του κανονισμού "EN 60974-9: Συσκευές για συγκόλληση τόξου. Μέρος 9: Εγκατάσταση και χρήση".

ΥΠΟΛΟΙΠΟΙ ΚΙΝΔΥΝΟΙ

ΑΝΑΠΟΔΟΓΥΡΙΣΜΑ: τοποθετήστε το συγκολλητή σε οριζόντιο επίπεδο με

κατάλληλη προς τον όγκο ικανότητα. Σε αντίθετη περίπτωση (πχ. κεκλιμένα, ανώμαλα δάπεδα κλπ. υπάρχει κίνδυνος αναποδογυρίσματος).

• ΑΚΑΤΑΛΛΗΛΗ ΧΡΗΣΗ: είναι επικύνδυνη η εγκατάσταση του συγκολλητή για οποιαδήποτε εργασία διαφορετική από την προβλεπόμενη (π.χ. ξεπάγωμα σωληνώσεων από το ιδρικό δίκτυο).
• Απαγορεύεται να χρησιμοποιείται η χειρολαβή ως μέσο ανύψωσης συγκολλητικής συσκευής.

2. ΕΙΣΑΓΩΓΗ ΚΑΙ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ 2.1 ΕΙΣΑΓΩΓΗ

Αυτός ο συγκολλητής είναι μια πηγή ρεύματος για τη συγκόλληση τόξου, ειδικά κατασκευασμένη για τη συγκόλληση TIG (DC) (AC/DC) με εμπύρευμα HF ή LIFT και τη συγκόλληση MMA επικαλυμμένων ηλεκροδίων (ρουτιλίου, οξέα, βασικά).

Τα ειδικά χαρακτηριστικά αυτού του συγκολλητή (INVERTER), όπως υψηλή ταχύτητα και ακρίβεια ρύθμισης, προσδίδουν εξαιρετικές αποδόσεις στη συγκόλληση.

Η ρύθιση με σύστημα "inverter" στην εἰσόοδο της γραμής τροφόδοσίας (πρωταρχική) καθορίζει μια δραστική ελάττωση όγκου τόσο του μετασχηματιστή όσο της επαγωγικής αντίστασης ισοπέδωσης, επιτρέποντας την κατασκευή ενός συγκολλητή όγκου και βάρους άκρως περιορισμένων και καθιστώντας ευκολότερα το χειρισμό και πι- metaφορά.

2.2 ΕΞΑΡΤΗΜΑΤΑ ΚΑΤΑ ΠΑΡΑΓΓΕΛΙΑ (αν δεν προβλέπονται)

- Προσαρμοστής φιάλης Argon.

• Καλώδιο επιστροφής ρεύματος συγκόλλησης συμπληρωμένο με ακροδέκτη σώματος.
• Χειροκίνητος χειρισμός εξ αποστάσεως 1 ποτενσιομέτρου.
• Χειροκίνητος χειρισμός εξ αποστάσεως 2 ποτενσιομέτρων.
• Χειρισμός εξ αποστάσεως με πεντάλ.
• Κιτ συγκόλλήσης MMA.
• Κιτ συγκόλλησης TIG
• Φωτοχρωμική μάσκα: με σταθερό ή ρυθμιζόμενο φίλτρο.
• Σύνδεσμος αερίου και σωλήνα αερίου για σύνδεση στη φιάλη Argon.
• Μειωτήρας πίεσης με μανόμετρο.
• Λάμπα για συγκόλληση TIG.
• Λάμπα TIG με ποτενσιόμετρο.
• Καρότσι AMÉRICA.

3. TEXNIKA ΣΤΟΙΧΕΙΑ

3.1 ΣΤΟΙΧΕΙΑ ΤΕΧΝΙΚΟΥ ΠΙΝΑΚΑ (Εικ. Α)

Τα κύρια στοιχεία που σχετίζονται με τη χρήση και τις αποδόσεις του συγκολλητή συνοψίζονται στον πίνακα τεχνικών στοιχείων με την ακόλουθη έννοια:

1- Βαθμός προστασίας πλαισίου.
2- Σύμβολο γραμμής τροφοδοσίας:
1\~: εναλλασσόμενη μονοφασική τάση;
3\~: εναλλασσόμενη τριφασική τάση.
3- Σύμβολο S : δείχνει ότι μπορύν να εκτελούνται συγκολλήσεις σε περιβάλλον με αυξημένο κίνδυνο ηλεκτροπληξίας (π.χ. πολύ κοντά σε μεταλλικά σωματα).
4- Σύμβολο προβλεπόμενης διαδικασίας.
5- Σύμβολο εσωτερικής δομής συγκολλητή.
6- ΕΥΡΩΠΑΙΚΟΣ Κανονισμός αναφοράς για την ασφάλεια και την κατασκευή μηχανών για συγκόλληση τόξου.
7- Άρίθμός μητρώου για την αναγνώριση του συγκολλητή (απαραίτητο για την τεχνική συμπαράσταση, ζήτηση ανταλλακτικών, αναζήτηση κατασκευής του προϊόντος).
8- Αποδόσεις κυκλώματος συγκόλλησης:

U _n : ανώτατη τάση σε ανοιχτό κύκλωμα.

- Ι₂/Υ₂: Κανονικοποιημένο ρεύμα και αντίστοιχη τάση που μπορούν να παρέχονται από το συγκολλητή κατά τη συγκόλληση.

- X : Σχέση διαλείπουσας λειτουργίας: δείχνει το χρόνο κατά τον οποίο ο συγκολλητής μπορεί να παρέχει το αντίστοιχο ρεύμα (ίδια κολόνα). Εκφράζεται σε % βάσει ενός κύκλου 10 min (π.χ. 60% = 6 λεπτά εργασίας, 4 λεπτά παύσης κλπ.). Σε περίπτωση που ξεπεραστούν οι παράγοντες χρήσης (τεχνικού πίνακα, αναφερόμενοι σε 40°C περιβάλλοντος), επεμβαείνει η θερμική προστασία (ο συγκολλητής μένει σε stand-by μέχρι που η θερμοκρασία του δεν κατεβεί στα επιτρεπόμενα όρια).

- Α/Ν-Α/Ν : Δείχνει την κλίμακα ρύθμισης του ρεύματος συγκόλλησης (ελάχιστο - μέγιστο) στην αντίστοιχη τάση τόξου.

9- Τεχνικά χαρακτηριστικά της γραμμής τροφοδοσίας:

- U _1 : Εναλλασσόμενη τάση και συχνότητα τροφοδοσίας συγκολλητή (αποδεκτά όρια ±10%):

- I_1 : Ανώτατο απορροφημένο ρεύμα από τη γραμμή.

- I_1 eff : Πραγματικό ρεύμα τροφοδοσίας.

10- : Αξία των ασφαλειών καθυστερημένης ενεργοποίησης που πρέπει να προβλεφτεί για την προστασία της γραμμής.

11- Σύμβολα αναφερόμενα σε κανόνες ασφαλείας η σημασία των οποίων αναφέρεται στο κεφ. 1 "Γενική ασφάλεια για τη συγκόλληση τόξου".

Σημείωση: Το αναφερόμενο παράδειγμα της ταμπέλας είναι ενδεικτικό της σημασίας των συμβόλων και των ψηφείων. Οι ακριβείς τιμές των τεχνικών στοιχείων του συγκολλητή στην κατοχή σας πρέπει να διαβαστούν κατευθείαν στον τεχνικό πίνακα του ίδιου του συγκολλητή.

3.2 ΑΛΛΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ

- ΣΥΓΚΟΛΛΗΤΗΣ: βλέπε πίνακα 1 (ΠΙΝ.1).

ΛΑΜΠΑ: βλέπε πίνακα 2 (ΠΙΝ. 2).

Το βάρος του συγκολλητή αναγράφεται στόν πίνακα 1 (ΠΙΝ.1).

4. ΠΕΡΙΓΡΑΦΗ ΤΟΥ ΣΥΓΚΟΛΛΗΤΗ

4.1 ΣΧΕΔΙΑΓΡΑΜΜΑ ΑΝΑ ΜΟΝΑΔΕΣ

Ο συγκολλητής αποτελείται ουσιαστικά από μονάδες ισχύος και ελέγχου, κατασκευασμένες σε τυπωμένα κυκλώματα και βελτιστοποιημένες ώστε να επιτυγχάνονται μέγιση αξοπιστία και ελαπτωμένη συντήρηση. Αυτός ο συγκολλητής ελέγχεται από έναν μικροεπεξεργαστή που επιτρέπει τη ρύθμιση ενός μεγάλου αριθμού παραμέτρων ώστε να επιτυγχάνεται μια βέλτιστη συγκόλληση σε κάθε καθεστώς και υλικό. Είναι αναγκαίο όμως, για να εκμεταλλεύονται πλήρως οι αποδόσεις του, να γνωρίζονται καλά οι λειτουργικές ικανότητες.

Περιγραφή (ΕΙΚ. Β)

1- Είσοδος για τριφασική γραμμή τροφοδοσίας, ανορθωτική μονάδα και πυκνωτές εξομάλυνσης.
2- Γέφυρα switching με τρανζίστορς (IGBT) και ντραϊβερς. Μετατρέπει την ανορθωμένη τάση γραμμής σε εναλλασσόμενη τάση υψηλής συχνότητας και πραγματοποιεί τη ρύθμιση της ισχύος σε συνάρτηση του ζητούμενου ρεύματος/ τάσης συγκόλλησης.
3- Μετασχηματιστής υψηλής συχνότητας; η πρωτεύουσα τύλιξη τροφοδτείται με την μετατρεπόμενη τάση από το μπλοκ 2. Χρειάζεται για να προσαρμόζει τάση και ρεύμα στις τιμές που είναι απαραίτητες στη διαδικασία συγκόλλησης τόξου και, συχχρόνως, να μονώνει γαλβανικά το κύκλωμα συγκόλλησης της γραμμής

τροφοδοσίας.

4- Δευτερεύουσα γέφυρα ανόρθωσης με επαγωγή επιπέδωσης: μετατρέπει την τάση / εναλλασσόμενο ρεύμα που προμηθεύεται από τη δευτερεύουσα τύλιξη σε συνεχές ρεύμα / τάση πολύ χαμηλού κυματισμού.
5- Γέφυρα switching με τρανζίστορς (IGBT) και ντράβερς. μετατρέπει το ρεύμα εξόδου σε δευτερεύον από DC σε AC για τη συγκόλληση TIG AC (αν υπάρχουν).
6- Ηλεκτρονικό σύστημα ελέγχου και ρύθμισης. Ελέγχει στιγμιαία την τιμή του ρεύματος συγκόλλησης και το συγκρίνει με την τιμή που προδιορίστηκε από το χειριστή. Διαμορφωνει τους παλμούς ελέγχου των drivers των IGBT που πραγματοποιούν τη ρύθμιση.
7- Λογική ελέγχου λείτουργίας του συγκολλητή: προγραμματίζει τους κύκλους συγκόλλησης, προστάζει τους ενεργοποιητές, επιθεωρεί τα συστήματα ασφαλείας.
8- Πίνακας προγραμματισμού και εμφάνισης των παραμέτρων και τρόπων λειτουργίας.
9- Γεννήτρια εμπυρεύματος HF (αν υπάρχουν).
10- Ηλεκτροβαλβίδα αερίου προστασίας EV (αν υπάρχουν).
11- Ανεμιστήρας ψύξης του συγκολλητή.
12- Ρύθμιση εξ αποστάσεως.

4.2 ΣΥΣΤΗΜΑΤΑ ΕΛΕΓΧΟΥ, ΡΥΘΜΙΣΗΣ ΚΑΙ ΣΥΝΔΕΣΗΣ

4.2.1 Πίσω πλαίσιο (ΕΙΚ. Ρ)

1- Γενικός διακόπτης Ο/ΟFF - Ι/ΟΝ.
2- Καλώδιο τροφοδόσίας (2P + T (Μονοφασικό)), (3P + T (Τριφασικό)).
3- Σύνδεσμος για σύνδεση σωλήνα αερίου (προσαρμοστής πίεσης φιάλης – συγκολλητική συσκευή) (αν υπάρχουν).
4- Ασφάλεια τήξης (αν υπάρχουν).
5- Σύνδεσμος για μονάδα ψύξης νερού (αν υπάρχουν).
6- Σύνδεσμος για χειρισμούς εξ αποστάσεως
Μπορούν να εγκατασταθούν, μέσω ειδικού συνδέσμου 14 πόλων που υπάρχει στο πίσω μέρος, 3 διαφορετικά είδη χειρισμού εξ αποστάσεως. Κάθε διαφορετικό σύστημα αναγνωρίζεται αυτόματα και επιτρέπει να ρυθμιστούν οι ακόλουθοι παράμετροι:

- Χειρισμός εξ αποστάσεως με ένα ποτενσιόμετρο:

περιστρέφοντας το διακόπτη του ποτενσιομέτρου μεταβάλλεται το κύριο ρεύμα από ελάχιστο σε μέγιστο. Η ρύθμιση του κυρίου ρεύματος γίνεται αποκλειστικά από το χειρισμό εξ αποστάσεως.

- Χειρισμός εξ αποστάσεως με πεντάλ:

η τιμή ρεύματος καθορίζεται από τη θέση του πεντάλ. Σε τρόπο TIG 2T, επίσης, η πίεση του πεντάλ λειτουργεί ως εντολή start για τη μηχανή αντί το πλήκτρο λάμπας (αν προβλέπεται).

- Χειρισμός εξ αποστάσεως δυο ποτενσιομέτρων:

Το πρώτο ποτενσιόμετρο ρυθμίζει το κύριο ρεύμα. Το δεύτερο ποτενσιόμετρο ρυθμίζει μιά άλλη παράμετρο που εξαρτάται από τον ενεργό τρόπο συγκόλλησης. Περιστρέφοντας το ποτενσιόμετρο αυτό εμφανίζεται η υπό μεταβολή παράμετρο (μη ελεγχόμενη πιά από το διακόπτη του πλαισίου). Η έννοια τον δεύτερου ποτενσιομέτρου είναι: ARC FORCE σε τρόπο MMA και ΤΕΛΙΚΗ ΚΑΙΜΑΚΑ σε τρόπο TIG.

Λάμπα TIG με ποτενσιόμετρο.

Για να αποφεύγονται εσωτερικές βλάβες στη συγκολλητική συσκευή,

ο χειριστής είναι υποχρεωμένος να χρησιμοποιεί προσαρμοστή λάμπας 5 πόλων για οποιαδήποτε ΛΑΜΠΑ ΤΙG που να διαθέτει πάνω του ποτενσιόμετρο ρύθμισης.

4.2.2 Μπροστινό πλαίσιο ΕΙΚ. D

1- Θετική ταχύπριζα (+) για σύνδεση καλωδίου συγκόλλησης.
2- Αρνητική ταχύπριζα (-) για σύνδεση καλωδίου συγκόλλησής.
3- Σύνδεσμος για σύνδεση καλωδίου πλήκτρου λάμπας.
4- Σύνδεσμος για σύνδεση σωλήνα αερίου στη σύνδεση TIG.

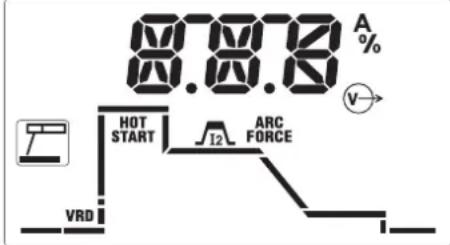

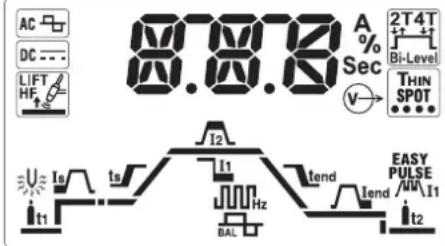

5- Πίνακας χειρισμών:

5a. Πλήκτρο καθορισμού τυπολογίας συγκόλλησης (PROCESS).

Επιτρέπει την επιλογή της επιθυμητής διαδικασίας:

• συγκόλληση με επενδεδυμένο ηλεκτρόδιο (ΜΜΑ).
• συγκόλληση TIG με εμπύρευμα του τόξου με υψηλή συχνότητα (TIG HF).
• συγκόλληση TIG με εμπύρευμα του τόξου ξεκινώντας με επαφή (TIG LIFT).
• DC --- σε τρόπο TIG δείχνει τη συγκόλληση σε συνεχές ρεύμα (DC).

- Ας Πρσε τρόπο TIG δείχνει τη συγκόλληση σε εναλλασσόμενο ρεύμα (AC), αν προβλέπτεται.

5b. Πλήκτρο καθορισμού κύκλου συγκόλλησης TIG (MODE).

Επιτρέπει την επιλογή του τρόπου λειτουργίας.

Σύντομη πίεση:

• η συγκόλληση αρχίζει πιέζοντας το πλήκτρο λάμπας και τελειώνει όταν το πλήκτρο απελευθερώνεται.

4T

- η συγκόλληση αρχίζει πίξοντας και απελευθερώνοντας το πλήκτρο λάμπας και τελειώνει μόνο όταν το πλήκτρο λάμπας πίξεται και απελευθερώνεται μια δεύτερη φορά.

4T

- Ι. η συγκόλληση αρχίζει πιέζοντας και απελευθερώνοντας το πλήκτρο λάμπας. Σε κάθε σύντομη πίεση/απελευθέρωση το ρεύμα περνάει από την ρυθμιζόμενη τιμή Λ₂ στην τιμή Λ₁ και αντίστροφα. Η συγκόλληση τελειώνει

όταν το πλήκτρο πιέζεται και απελευθερώνεται για προκαθορισμένο παρατεταμένο χρόνο.

• SPOT επιτρέπει την εκτέλεση πονταρισμάτων με έλεγχο της χρονικής διάρκειας συγκόλλησης στην οθόνη (αναβοσβηνόμενη εικόνα).

THIN SPOT

- έπιτρέπει την εκτέλεση σύντομων πονταρισμάτων (10-100msec) με έλεγχο της χρονικής διάρκειας συγκόλλησης στην οθόνη (αναβοσβηνόμενη εικόνα).

Παρατεταμένη πίεση (PULSE):

PULSE

• επιτρέπει το παλμικό ρεύμα (αλλαγή επιτέδου) με ρύθμιση κατ' επιθυμία των χαρακτηριστικών παραμέτρων

EASY PULSE

- Μητεπιτρέπει το παλμικό ρεύμα με αυτόματη ρύθμιση σε προκαθορισμένες τιμές των χαρακτηριστικών παραμέτρων Ι. και ανάλογα με το ρεύμα Ι. που ρυθμίστηκε (οι τιμές αυτές μπορούν πάντως να τροποποιηθούν)

5c. Περιστροφικός διακόπτης πολλαπλών λειτουργιών.

Σε σχέση με τις ρυθμίσεις που έγιναν με τα πλήκτρα επιτρέπει την επιλογή και τη ρύθμιση των παραμέτρων εμφανίζοντας την ρυθμιζόμενη τιμή στην οθόνη.

Ειδικότερα σε ΜΜΑ οι παράμετροι που μπορούν να τροποποιηθούν είναι:

87.878 A % HOT START I2 ARC FORCE VRD

VRD
ενεργοποίηση/απενεργοποίηση συσκευής "Volgate Reduction Device" για λή εκκίνηση με χαμηλή τάση.
HOT START
αρχικό υπερεύμα (ρύθμιση 0-100%) για βελτιστοποίηση εμπυρεύματος συγκόλλησης.
Jo
κύριο ρεύμα συγκόλλησης (ρεύμα εξόδου σε Ampere).
ARC FORCE
δυναμικό υπερεύμα (ρύθμιση 0-100%) για βελτιστοποίηση ρευστότητας δλλησης και για αποφυγή κολλήματος ηλεκτροδίου.

Ειδικότερα σε TIG οι παράμετροι που μπορούν να τροποποιηθούν είναι:

87.87.18 A % Sec V→ 2T4T Bi-Level THIN SPOT I2 I1 Hz tend EASY PULSE I1 BAL t2 IC DC LIFT HF Ia ts I1 tend Iend t2

It1
χρόνος προ-αερίου εκροής του αερίου προστασίας πριν την εκκίνηση της δλλησης (ρύθμιση 0-10 δευτερόλεπτα).
Is
αρχικό ρεύμα διατηρούμενο για σταθερό χρόνο σε 2Τ (50msec) και για το ίσο με τη διατήρηση πιεσμένου πλήκτρου, σε 4Τ (ρύθμιση 0-100%).
ts
χρόνος αρχικής κλίμακας ρεύματος από τιμή Ι σε Ι₂ (ρύθμιση 0.1-10 ρόλεπτα). Σε OFF κλίμακα μη παρούσα.

Προσοχή: οι παράμετροι I, και T, μπορούν να τροποποιηθούν ακόμα και με χειρισμό με πεντάλ εξ αποστάσεως, η ρύθμιση όμως πρέπει να εκτελεστεί πριν ενεργοποιηθεί ο ίδιος χειρισμός.

I2

κύριο ρεύμα συγκόλλησης, σε τρόπο ΠΑΛΜΙΚΟ και Βι-Level είναι το ρεύμα ιηλότερο επίπεδο (ρεύμα εξόδου σε Ampere).

I1

βασικό ρεύμα, σε τρόπο ΠΑΛΜΙΚΟ και Βι-Level είναι η τιμή που μπορεί να αάσσεται με την τιμή κύριου ρεύματος κατά τη συγκόλληση (ρύθμιση σε τερε).

JUNH

συχνότητα πάλμωσης και για τα μοντέλα AC/DC σε TIG AC αντιπροσωπεύει χνότητα του ρεύματος συγκόλλησης (ρύθμιση σε Hertz).

品

ποσοστό εξισορρόπησης, σε τρόπο ΠΑΛΜΙΚΟ είναι η σχέση ανάμεσα στο ό όπου το ρεύμα είναι στο υψηλότερο επίπεδο και τη συνολική περλοδο ωσης, για τα μοντέλα AC/DC σε TIG AC αντιπροσωπεύει τη σχέση ανάμεσα όνο με θετικό ρεύμα και χρόνο με αρνητικό ρεύμα.

ten

χρόνος τελικής κλίμακας ρεύματος από τιμή 2 I σε Ι _επό (ρύθμιση 0.1-10 ρόλεπα). Σε OFF κλίμακα μη παρούσα.

Jeno

τελικό ρεύμα, σε 2Τ είναι το ρεύμα που διατηρείται μετά την τελική κλίμακα χρόνος κλίμακας είναι ανώτερος από μηδέν, σε 4Τ είναι το ρεύμα που ρείται μετά την τελική κλίμακα για όλο το χρόνο όπου το πλήκτρο λάμπας πισμένο.

i to

χρόνος μετά-αερίου εκροής του αερίου προστασίας ξεκινώντας από τη η συγκόλλησης (ρύθμιση 0-10 δευτερόλεπτα).

U

ενέργεια προθέρμανσης, αν προβλέπεται, μόνο για τα μοντέλα AC/DC σε AC ρυθμίζει την προθέρμανση του ηλεκτροδίου για να διευκολύνεται η ηση (ρύθμιση 2.6-53 A*Sec). Σε OFF προθέρμανση μη παρούσα.

Άλλες επεξηγηματικές εικόνες στην οθόνη:

A

ειδοποίηση σήμανσης/συναγερμού, γενικά σε συνδυασμό με τον κωδικό δείχνει η οθόνη, εφιστά την προσοχή ως προς πιθανή ανωμαλία/αυτόματη τασία που είναι ενεργή στη συσκευή συγκόλλησης.

[Non-Text]

θερμική προστασία, σε συνδυασμό με ALARM και κωδικό στην οθόνη, δοποίηση υπέρβασης ορίου εσωτερικής θέρμανσης.

V→

έξοδος ενεργή, δείχνει την παρουσία τάσης (ισχύς ενεργοποιημένη) στις ς εξόδου της συσκευής συγκόλλησης.

→

χειρισμός εξ αποστάσεως, δείχνει σύνδεση και ενεργό έλεγχο του χειρισμού σστάσεως.

©

δείκτης θέσης, σε 4Τ με χαμηλότερη από προκαθορισμένη τιμή ει το σετάρισμα ενός αρχικού ελάχιστου ρεύματος που καθιστά ορατό το συγκόλλησης με πιεσμένο πλήκτρο. Αυτό επιτρέπει την ακριβή επιλογή του του σημείου συγκόλλησης (αν το αρχικό ρεύμα ρυθμίζεται πέρα από ένα συμένο όριο αυτή η λειτουργία απενεργοποιείται αυτόματα).

Default

- (default) παράμετροι εργοστασίου, δείχνει το σετάρισμα όλων των παραμέτρων σε μια προκαθορισμένη τιμή χρήσιμη για ευρεία λειτουργικότητα. Ο χρήστης μπορεί να ρυθμίσει κατ' επίθυμία το κύριο ρεύμα χωρίς να αλλοιώσει τις

υπόλοιπες αυτόματες ρυθμίσεις.

Είναι δυνατόν να ενεργοποιηθεί εκ νέου σε οποιαδήποτε στιγμή αυτό το καθεστώς σβήνοντας και ανάβοντας τη συσκευή συγκόλλησης με το πλήκτρο του διακόπτη πολλαπλών λειτουργιών (ΕΙΚ. D - 5c) πιεσμένο.

Προειδοποιητικά μηνύματα συναγερμού στην αλφαριθμητική οθόνη (ΕΙΚ. D

- 5d):

- AL.1 : παρέμβαση Θερμικής προστασίας του πρωταρχικού κυκλώματος (αν προβλέπεται).

- AL.2 : παρέμβαση Θερωικής προστασίας του δευτερεύοντος κυκλώματος.

- AL.3 : παρέμβαση προστασίας νια υπέρταση της γραμμής τροφοδοσίας.

- AL.4 : παρέμβαση προστασίας για υπόταση της γραμμής τροφοδοσίας.

- AL.8 : βοηθητική τάση εκτός πεδίου.

Η αποκατάσταση είναι αυτόματη όταν παύει η αιτία του συναγερμού.

1. ΕΓΚΑΤΑΣΤΑΣΗ

ΠΡΟΣΠΡΟΣΟΧΗ! ΕΚΤΕΛΕΣΤΕ ΟΛΕΣ ΤΙΣ ΕΝΕΡΓΕΙΕΣ ΕΓΚΑΤΑΣΤΑΣΗΣ

ΚΑΙ ΤΙΣ ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΜΕ ΤΟ ΣΥΓΚΟΛΛΗΤΗ ΑΠΟΛΥΤΩΣ ΣΒΗΣΤΟ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ. ΟΙ ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΟΥΝΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΑΠΟ ΕΙΔΙΚΕΥΜΕΝΟ ΚΑΙ ΠΕΠΕΙΡΑΜΕΝΟ ΠΡΟΣΩΠΙΚΟ.

5.1 ΣΥΝΑΡΜΟΛΟΓΗΣΗ (ΕΙΚ. Ρ)

Αποσυσκευάστε το συγκολλητή, εκτελέστε τη συναρμολόγηση των διαφόρων τμημάτων που περιέχονται στη συσκευασία.

5.1.1 Συναρμολόγηση καλωδίου επιστροφής-λαβίδας (ΕΙΚ. Ε)

5.1.2 Συναρμολόγηση καλωδίου συγκόλλησης-λαβίδας ηλεκτροδίου (ΕΙΚ. Τ)

5.2 ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΣΥΓΚΟΛΛΗΤΗ

Εντοπίστε τον τόπο τοποθέτησης του συγκολλητή ώστε να μην υπάρχουν εμπόδια σε σχέση με το άνοιγμα εισόδου και εξόδου του αέρα ψύξης (εξαναγκασμένη κυκλοφορία μέσω ανεμιστήρα, αν υπάρχει). Βεβαιωθείτε ταυτόχρονα ότι δεν ανανορροφούνται επαγωγικές σκόνες, διαβρωτικοί ατμοί, υγρασία κλπ..

Διατηρείτε τουλάχιστον 250mm ελεύθερου χώρου γύρω από το συγκολλητή.

ΠΡΟΣΟΧΗ! Τοποθετήστε το συγκολλητλη σε οριζόντιο επίπεδο

κατάλληλης ικανότητας ρος το βάρος ώστε να αποφευχθούν το αναποδογύρισμα ή επικύνδυνες μετακινήσεις.

5.3 ΣΥΝΔΕΣΗ ΣΤΟ ΔΙΚΤΥΟ

- Πριν εκτελέσετε οποιαδήποτε ηλεκτρική σύνδεση, βεβαιωθείτε ότι τα στοιχεία που αναγράφονται στον τεχνικό πίνακα του συγκολλητή αντιστοιχούν στην τάση και συχνότητα του δικτύου που διατίθενται στον τόπο εγκατάστασης.

- Ο συγκολλητής πρέπει να συνδεθεί αποκλειστικά σε ένα σύστημα τροφοδοσίας με γειωμένο αγωνό συδέτερου.

- Πα να εξασφαλίσετε την προστασία από την έμμεση επαφή, χρησιμοποιείτε διαφορικούς διακόπτες όπως;

Τύπου Α ( ) γιά μονοφασικά μηχανήματα,

- Τύπου Β ( ) για τριφασικά μηχανήματα.

- Για να ικανοποιούνται οι όροι του Κανονισμού EN 61000-3-11 (Flicker) συνιστάται η σύνδεση της συγκολλητικής μηχανής στα σημεία διαεπαφής του δικτύου τροφοδοσίας που παρουσίαζουν συνθετη αντίσταση κατώτερη από: Zmax = 0.234 Ohm (1/N/PE 230V) 200A DC

- Η συγκολλητική μηχανή δεν εμπίπτει στα προσόντα του κανονισμού IEC/EN 61000-3-12.

Αν η Ιδια συνδεθεί σε δημόσιο δίκτυο τροφοδοσίας, είναι στην ευθύνη του τεχνικού της εγκατάτασης ή του χρήση να επαληθεώσει ότι η συγκολλητική μηχανή μπορεί να συνδεθεί (αν αναγκαίο, συμβουλευτείτε την υπηρεσία παροχής του δίκτύου διανομής).

5.3.1 ΡΕΥΜΑΤΟΛΗΤΗΣ ΚΑΙ ΠΡΙΖΑ:

συνδέστε στο καλώδιο τροφοδοσίας έναν κανονικοποιημένο ρευματολήτητη (2P + P.E) (1\~); (3P + P.E) (3\~) κατάλληλης ικανότητας και προδιαθεστε μια πρίζα δικτύου εφοδιασμένη με ασφάλειες και αυτόματο διακότητη. Το ειδικό τερματικό γείωσης πρέπει να συνδεθεί στον αγωγό γείωσης (κίτρινο-πράσινο) της γραμμής τροφοδοσίας. Ο άπίνακας (ΠΙΝ.1) αναφέρει τις τιμές των καθυστερημένων ασφαλειών σε απρει του συμβουλεύονται βάσει του ανώτατου ονομαστικού ρεύματος που παρέχεται από το συγκολλητή και της ονομαστικής τάσης τροφοδοσίας.

ΠΡΟΣΟΧΗ! Η μη τήρηση των παραπάνω κανόνων καθιστά

αναποτελασματικό το σύστημα ασφαλείας που προβλέπεται από τον κατασκευαστή (κατηγορία Ι) με επακόλουθους σοβαρούς κινδύνους για άτομα (ππ.χ. ηλεκτροπληξία) και αντικείμενα (π.χ. πυρκαγιά).

5.4 ΣΥΝΔΕΣΕΙΣ ΚΥΚΛΩΜΑΤΟΣ ΣΥΓΚΟΛΛΗΣΗΣ

ΠΡΟΣΟΧΗ! ΠΡΙΝ ΕΚΤΕΛΕΣΤΕ ΤΙΣ ΑΚΟΛΟΥΘΕΣ ΣΥΝΔΕΣΕΙΣ

ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΥΓΚΟΛΛΗΤΗΣ ΕΙΝΑΙ ΣΒΗΣΤΟΣ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟΣ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.

Ο Πίνακας (ΠΙΝ. 1) αναφέρει τις τιμές που συμβουλεύονται για τα καλώδια συγκόλλησης (σε mm²) βάσει του μέγιστου ρεύματος που παρέχεται από το συγκολλητή.

5.4.1 Συγκόλληση TIG

Σύνδεση λάμπας

- Εισάγετε το καλώδιο ρεύματος στον ειδικό ακροδέκτη (-). Συνδέστε το σύνδεσμο 3 πόλων (πλήκτρο λάμπας) στην ειδική πρίζα. Συνδέστε το σωλήνα αερίου της λάμπας στον ειδικό σύνδεσμο.

Σύνδεση καλωδίου επιστροφής του ρεύματος συγκόλλησης

- Πρέπει να συνδεθεί στο μέταλλο προς συγκόλληση ή στο μεταλλικό πάγκο όπου στηρίζεται, όσο το δυνατόν πιο κοντά στη σύνδεση υπό εκτέλεση.

Αυτό το καλώδιο πρέπει να συνδεθεί στον ακροδέκτη με το σύμβολο (+).

Σύνδεση στη φιάλη αερίου

- Βιδώστε το μειωτήρα πίεσης στη βαλβίδα της φιάλης αερίου τοποθετώντας την ειδική ελάττωση που προμηθεύεται ως εξάρτημα, όταν χρησιμοποιείται αέριο Argon.

- Συνδέστε το σωλήνα εισόδου αερίου στο μειωτήρα και σφαλίστε την προμηθευόμενη

λωρίδα.

- Λασκάρετε το δακτύλιο ρύθμισης του μειωτήρα πίεσης πριν ανοίξετε τη βαλβίδα της φιάλης.

- Ανοίζε τη φιάλη και ρυθμίστε την ποσότητα αερίου (l/min) σύμφωνα με τα ενδεικτικά στοιχεία χρήσης, βλέτε πιγακα (ΠΙΝ. 4). Ενδεχόμενες διορθώσεις της εκροής αερίου θα μπορούν να εκτελεστούν κατά τη συγκόλληση ενεργωντας πάντα στο δακτύλιο του μειωτήσα πίεσης. Επαληθεύστε το κοάτημα σωλήνων και συνδέσεων.

ΠΡΟΣΟΧΗ! Κλείνετε πάντα τη βαλβίδα της φιάλης αερίου στο τέλος εργασίας.

5.4.2 ΣΥΓΚΟΛΛΗΣΗ ΜΜΑ

Σχεδόν όλα τα επενδεδυμένα ηλεκτρόδια συνδέονται στο θετικό πόλο (+) της γεννήτριας. Εξαιρετικά στον αρνητικό πόλο (-) για ηλεκτρόδια επενδεδυμένα με οξύ.

Σύνδεση καλωδίου συγκόλλησης λαβίδας-βάσης ηλεκτροδίου

Φέρνει στο τερματικό έναν ειδικό ακροδέκτη που σφαλίζει το ξεσκέπαστο μέρος του ηλεκτροδίου.

Αυτό το καλώδιο συνδέεται στον ακροδέκτη με το σύμβολο (+).

Σύνδεση καλωδίου επιστροφής ρεύματος συγκόλλησης

Συνδέεται στο μέταλλο προς συγκόλληση ή στο μεταλλικό πάγκο όπου στηρίζεται, όσο γίνεται πιο κοντά στο σημείο σύνδεσης υπό επεξεργασία. Αυτό το καλώδιο συνδέεται στον ακροδέκτη με το σύμβολο (-).

Συστάσεις:

- Περιστρέψτε μέχρι το βάθος συνδέσμους των καλωδίων συγκόλλησης στις ταχείες πρίζες (αν υπάρχουν) για να εξαφαλίσετε τιμα τέλεια Πλεκτρική επαφή. Σε αντίθετη περίπτωση θα δημιουργθούν υπερθερμάνσεις των ίδιων των συνδέσμων με γρήγορη φθορά τους και απτώλεια αποτελεσματικότητας.

- Χρησιμοποιείτε καλώδια συγκόλλησης όσο το δυνατόν μικρότερου μήκους.

- Αποφεύγετε να χρησημοποιείτε μεταλλικά μέρη που δεν ανήκουν στο κομμάτι προς συγκόλληση, ως αντικατάσταση του καλωδίου επιστροφής του ρεύματος συγκόλλησης. Αυτό μπορεί να είναι επικίνδυνο για την ασφάλεια και να δώσει μη ικανοποιητικά αποτελέσματα για τη συγκόλληση.

6. ΣΥΓΚΟΛΛΗΣΗ: ΠΕΡΙΓΡΑΦΗ ΔΙΑΔΙΚΑΣΙΑΣ

6.1 ΣΥΓΚΟΛΛΗΣΗ ΤΙG

Η συγκόλληση TIG είναι μια διαδικασία συγκόλλησης που εκμεταλλεύεται τη θερμότητα παραγόμενη από το έμπυρο ηλεκτρικό τόξο , που διατηρείται ανάμεσα σε ένα άτηκο τηλεκτρόδιο (Βολφραμίου) και το μέταλλο προς συγκόλληση. Το ηλεκτρόδιο Βολφραμίου στηρίζεται από μια λάμπα, κατάλληλη για να του μεταδίδει το ρεύμα συγκόλλησης και να προσταεύει το ίδιο το ηλεκτρόδιο και το μπάνιο συγκόλλησης από την ατμοσφαιρική οξείδωση μέσω της ροής αδρανούς αερίου (κανονικά Argon: Ar 99.5%) που βγαίνει από το κεραμικό μπεκ (ΕΙΚ. G).

Για μια καλή συγκόλληση, είναι αναγκαίο να χρησιμοποιείτε την ακριβή διαμέτρο ηλεκτροδίου με το ακριβές ρεύμα, βλέπτετε πίνακα (ΠΙΝ. 3).

Η κανονική προεξοχή του ηλεκτροδίου από το κεραμικό μπεκ είναι 2-3mm και μπορεί να φτάσει 8mm για γωνειακές συγκολλήσεις.

Η συγκόλληση πραγματοποιείται μέσω της τήξης των χειλών της σύνδεσης. Για λεπτά πάχη κατάλληλα προετοιμασμένα (μέχρι 1mm ca.) δεν χρειάζεται υλικό εισαγωγής (ΕΙΚ. Η).

Για μεγαλύτερα πάχη είναι απαραίτητες ράβδοι ίδιας σύνθεσης του βασικού υλικού και κατάλληλης διαμέτρου, με ειδική προετοιμασία των χειλών (ΕΙΚ. Ι). Είναι αναγκαίο, για την επιτυχία της συγκόλλησης, τα κομμάτια να έχουν καθαριστεί προσεκτικά και να μην παρουσιάζουν οξείδιο, λάδια, γκράσα, διαλύτες κλπ.

6.1.1 Εμπύρευμα HF και LIFT

Επτύρευμα HF

Τό εμπύρευμα του ηλεκτρικού τόξου γίνεται χωρίς την επαφή μεταξύ ηλεκτροδίου βολφραμίου και μέταλλου προς συγκόλληση, μέαν μιας σπίθας παραγόμενης από έναν μηχανισών υψηλής συχνότητας. Ο τρόπος αυτός εμπυρεύματος δεν συνεπάγεται υτεν ενσωματώσεις βολφραμίου στο μπάνιο συγκόλλησης, υύτε φθορά του ηλεκτροδίου και προσφέρει ένα εύκολο ξεκίνημα σε ολες τις θέσεις συγκόλλησης.

Διαδικασία:

Πιέστε το πλήκτρο λάμπας πλησιάζοντας στο μέταλλο την αιχμή του ηλεκτροδίου (2 - 3mm), αναμένετε το εμπύρευμα του τόξου που μεταδίδεται από τους παλμούς HF και, με αναμμένο τόξο, σχηματίστε το πμάνιο τήξης στο μέταλλο και συνεχίστε κατά το μήκος της σύνδεσης.

Σε περίπτωση που συναντήσετε δυσκολίες στο εμπύρευμα τόξου, παρά ότι βεβαιώσατε την παρουσία αερίου και είναι εμφανείς οι εκκενώσεις HF, μην επιμένετε πολύ στο να υποβάλετε το ηλεκτρόδιο στη δράση του HF, αλλά επαληθεώστε την επιφανειακή ακεραιότητα και τη διαμόρφωση της αιχμής ενδεχομένως ζωηρεύοντας την με ακόνισμα, Στο τέλος του κύκλου το ρεύμα μηδενίζεται με ρυθμισμένη κλίμακα καθόδου.

Εμπύρευμα LIFT :

Το εμπύρευμα του ηλεκτρικού τόξου γίνεται απομακρύνοντας το ηλεκτρόδιο βολφραμίου από το μέταλλο προς συγκόλληση. Αυτός ο τρόπος εμπυρεύματος προκαλεί λιγότερες ηλεκτρο-актινοβόλες ενοχλήσεις και ελαπτώνει στο ελάχιστο τις ενσωματώσεις βολφραμίου και τη φθορά του ηλεκτροδίου.

Διαδικασία:

Ακουμπήστε την αίχμή του ηλεκτροδίου στο μέταλο, με ελαφρά πίεση. Πιέστε βαθία το πλήκτρο λάμπας και στηκώστε το ηλεκτρόδιο κατά 2-3mm με μικρή καθυστέρηση, επιτυγχάνοντας έτσι το εμπύρευμα του τόξου. Ο συγκολλητής αρχικά παράγει ένα ρεύμα I _1-1 , μετά από λιγο θα παράθχεί το ρυθμισμένο ρεύμα συγκολλησης. Στο τέλος του κύκλου το ρεύμα μηδενιζεται με τη ρυθμισμένη κλίμακα καθόδου.

6.1.2 Συγκόλληση TIG DC

Η συγκόλληση TIG DC είναι κατάλληλη για όλους τους ανθρακούχους χάλυβες χαμηλών και υψηλών κραμάτων και τα βαριά μέταλλα, χαλκό, νικέλιο, τιτάνιο και κράματα τους.

Για ήη συγκόλληση σε TIG DC με ηλεκτρόδιο στον πόλο (-) χρησιμοποιείται γενικά ηλεκτρόδιο με 2% Θορίου (ταινία χρωματισμένη κόκκινη) ή το ηλεκτρόδιο με 2% Κερίου (ταινία χρωματισμένη γκρι).

Είναι αναγκαίο να ακονίσετε αξονικά το ηλεκτρόδιο Βολφραμίου, βλέττε εικ. FIG. L, προσέχοντας ώστε η αίχμή να είναι εντελώς ομόκεντρη για να αποφεύγονται εκτροπές τόξου. Το ακόνισμα πρέττει να εκτελείται κατά το μήκος του ηλεκτρόδιου. Αυτή η ενέργεια θα επαναλαμβάνεται περιοδικά σε συνάρτηση της χρήσης και της φθοράς του ηλεκτρόδιου ή όταν το Ίδιο κηλιδώθηκε απρόβλεπτα, οξειδώθηκε ή δεν χρησμοποιήθηκε σωστά.

6.1.3 Συγκόλληση TIG AC (αν προβλέπεται)

Αυτός ο τύπος συγκόλλησης επιτρέπει να συγκολλείτε σε μέταλλα όπως αλουμίνο και μαγνήσιο που σχηματίζουν στην επιφάνεια ένα προστατευτικό και μονωτικό αξείδιο. Ανατρέποντας την πολικότητα του ρεύματος συγκόλλησης κατορθώνετε να "σπάσετε" το επιφανειακό στρώμα οξείδιου μέσω ενός μηχανισμού που λέγεται "ιονική αμμοβολή". Η τάση είναι εναλλακτικά θετική (ΕΡ) και αρνητική (ΕΝ) στο ηλεκτρόδιο βολφραμίου. Κατά το χρόνο ΕΡ το οξείδιο αφαιρείται από την επιφάνεια ("καθαρισμός" ή "ντεκαπάζ") επιτρέποντας το σχηματισμό του μπάνιου. Κατά το χρόνο ΕΝ γίνεται η μέγιστη θερμική εισφορά στο μέταλλο επιτρέποντας τη συγκόλληση. Η δυνατότητα να μεταβάλετε την παράμετρο balance σε ΑС επιτρέπει να ελαπώσετε το χρόνο του ρεύματος ΕΡ στο ελάχιστο επιτρέποντας μια πιο γρήγορη συγκόλληση. Μεγαλύτερες τιμές balance επιτρέπουν μια πιο γρήγορη συγκόλληση, μεγαλύτερη δεισόυση, πιο συμπυκνωμένο τόξο, πιο στενό μπάνιο συγκόλλησης καθώς και περιορισμένη θέρμανση του ηλεκτροδίου. Μικρότερες τιμές επιτρέτπουν πια μεγαλύτερη καθαριότητα του κομματιού. Η χρήση μιας τιμής balance πολύ χαμήλη συνεπάγεται τη διεύρυνση του τόξου και του αποξείδωμένου μέρους, την υπερθέρμανση του ηλεκτροδίου με επακόλουθο σχηματισό κας σφαίρας στην αιχμή και ελάττωση της ευκολίας εμπυρεύματος καθώς και της κατευθυντικότητας του τόξου. Η χρήση μιας υπερβολικής τιμής balance συνεπάγεται ένα μπάνιο συγκόλλησης “λερωμένο” με τηφύρες ενσωματώσεις.

Ο πίνακας (ΠΙΝ. 4) συνοψίζει τις συνέπειες μεταβολής των παραμέτρων στη συγκόλληση ΑС.

Ισχύουν έπίσης οι οδηγίες αφορούμενες τη διαδικασία συγκόλλησης.

Στον πίνακα (ΠΙΝ. 3) αναγράφονται τα ενδεικτικά στοιχεία για τη συγκόλληση σε αλουμίνιο. Ο καταλληλότερος τύπος ηλεκτροδίου είναι το ηλεκτρόδιο καθαρού βολφραμίου (λωρίδα πράσινου χρώματος).

6.1.4 Διαδικασία

- Ρυθμίστε το ρεύμα συγκόλλησης στην τιμή που επιθυμείτε με τον περιστρεφόμενο διακόπτη. Προσαρμόστε ενδεχομένως κατά τη συγκόλληση στην πραγματική αναγκαία θερμική εισφορά.

- Πιέστε το πλήκτρο λάμπας ελέγχοντας τη σωστή ροή του αερίου από τη λάμπα. Ρυθμίστε, αν είναι απαραίτητο, το χρόνο προ-αερίου και μετα-αερίου. Οι χρόνο αυτοί ρυθμίζονται ανάλογα με τις λειουργικές συνθήκες και, ειδικά η καθυστέρηση του μετα-αερίου πρέτει να είναι τέτοια που να επιτρέτει, στο τέλος της συγκόλλησης, να κρυώσουν το ηλεκτρόδιο και βούθισμα χωρίς να έρθουν σε επαφή με την ατμόσφαιρα (οξειώσεις και κηλιδώσεις).

Τρόπος TIG με συχνότητα 2Τ:

- Πιέζοντας μέχρι το τέρμα το πλήκτρο λάμπας (Ρ.Τ.) προκαλεί το εμπύρευμα του τόξου με ρεύμα 1. Στη συνέχεια το ρεύμα αυξάνεται σύμφωνα με τη συνάρτηση ΑΡΧΙΚΗ ΚΛΙΜΑΚΪΑ μέχρι την τιμή του ρεύματος συγκόλλησης.

- Για να διακόψετε τη συγκόλληση αφήστε το πλήκτρο της λάμπας προκαλώντας τη βαθμιαία ακύρωση του ρεύματος (αν ενεργοποιήθηκε η λειτουργία ΤΕΛΙΚΗ ΚΛΙΜΑΚΑ) ή το άμεσο σβήσιμο του τόξου με επακόλουθο μετα-αέριο.

Τρόπος TIG με διαδοχή 4Τ:

- Η πρώτη πίεση του πλήκτρου προκαλεί την ανάφλεξη του τόξου με ρεύμα Ι. Στην ελεύθερωση του πλήκτρου το ρεύμα αυξάνεται κατά τη λειτουργία ΑΡΧΙΚΗ ΚΛΙΜΑΚΑ μέχρι την τιμή ρεύματος συγκόλλησης. Ή τιμή αυτή διατηρείται και όταν το πλήκτρο ελυθερώνεται. Όταν πιέζεται ξανά το πλήκτρο το ρεύμα αρχίζει να ελαττώνεται κατά τη λειτουργία ΤΕΛΚΗ ΚΛΙΜΑΚΑ μέχρι Ι. Αυτή διατηρείται μέχρι να ελευθερωθεί το πλήκτρο που ολοκληρώνει τον κύκλό συγκόλλησης αρχίζοντας την περίοδο μετά-αερίου. Αντιθέτως, αν κατά τη λειτουργία ΤΕΛΙΚΗ ΚΛΙΜΑΚΑ ελευθερώνεται το πλήκτρο, ο κύκλος συγκόλλησης τελειώνει αμέσως και αρχίζει η περίοδος μετα-αερίου.

Τρόπος TIG με διαδοχή 4Τ και BI-LEVEL:

- Η πρώτη πίσεη του πλήκτρου προκαλεί την ανάφλεξη του τόξου με ρεύμα I. Στην ελευθερωση του πλήκτρου του ρεύμα αυξάνεται κατά τη λειουργία ΑΡΧΙΚΗ ΚΛΙΜΑΚΑ μέχρι την τιμή ρεύματος συγκόλλησης. Η τιμή αυτή διατηρείται και όταν το πλήκτρο ελυθερώνεται. Σε κάθε επόμενη πίσεη του πλήκτρου (ο χρόνος μεταξύ πίσεης και ελευθέρωσης πρέπει να είναι σύντομης διάρκειας) το ρεύμα θα μεταβάλεται μεταξύ της τιμής που ρυθμίστησκε στην παράμετρο BI-LEVEL I, και την τιμή κυρίου ρεύματος I., Διατηρώντας πισμένο το πλήκτρο για παρατεταμένο χρόνο, το ρεύμα ελαττώνετά κατά τη λειουργία ΤΕΛΙΚΗ ΚΛΙΜΑΚΑ μέχρι I _end . Αυτή διατηρείται μέχρι να ελευθερωθεί το πλήκτρο που ολοκληρώνει τον κύκλο συγκόλλησης αρχίζοντας την περίοδο μετά-αερίου. Αντιθέτως, αν κατά τη λειουργία ΤΕΛΙΚΗ ΚΛΙΜΑΚΑ ελευθερώνεται το πλήκτρο, ο κύκλος συγκόλλησης τελειώνει αμέσως και αρχίζει η περίοδος μετα-αερίου (ΕΙΚ. Μ).

Τρόπος TIG SPOT και TIG THIN SPOT:

- Η συγκόλληση γίνεται διατηρώντας πιεσμένο το πλήκτρο λάμπας μέχρι να φτάσει στον προρυθμιζόμενο χρόνο (χρόνος spot).

6.2 ΣΥΓΚΟΛΛΗΣΗ ΜΜΑ

- Είναι απαραίτητο, σε κάθε περίπτωση, να ανατρέχετε στις ενδείξεις του κατασκευαστή που αναφέρονται πάνω στη συσκευασία των χρησιμοποιούμενων ηλεκτροδίων οι οποίες δείχνουν τη σωστή πολικότητα του ηλεκτροδίου και το σχετικό βέλτιστο ρεύμα.

- Το ρεύμα συγκόλλησης πρέτει να ρυθμίζεται σε σχέση με τη διάμετρο του χρησιμοποιούμενου ηλεκτροδίου και με τον τύπο του αρμού που θέλετε να εκτελέσετε. Ενδεικτικά τα χρησιμοποιούμενα ρεύματα για τις διάφορες διαμέτρους ηλεκτροδίου είναι:

∅ Hλεκτρόδιο (mm)	Ρεύμα συγκόλλησης (A)
	Min.	Max.
1.6	25	50
2	40	80
2.5	60	110
3.2	80	160
4	120	200
5	150	280
6	200	350

- Να έχετε υπ'ώψην σας ότι για ίδιες διαμέτρους ηλεκτροδίου θα χρησιμοποιούνται ηψηλές τιμές ρεύματος για οριζόντιες συγκολλήσεις, ενώ για συγκολλήσεις κάθετες ή πάνω από το κεφάλι θα πρέπει να χρησιμοποιούνται πιο χαμηλές τιμές ρεύματος.

- Τα μηχανικά χαρακτηριστικά της σύνδεσης συγκόλλησης καθορίζονται, πέρα από την επιλεγμένη ένταση τεύματος, από τις άλλες παραμέτρους συγκόλλησης ότως μήκος τόξου, ταχύτητα και θέση εκτέλεσης, διάμετρο και ποϊότητα των ηλεκτροδίων (για τη σωστή συντήρηση προστατεώτε τα ηλεκτρόδια από την υγρασία με είδικές συσκευασίες ή θήκες).

- Τα χαρακτηριστικά της συγκόλλησης εξαρτώνται και από την τιμή του ARC-FORCE (δυναμική συμπεριφορά) της συγκολλητικής μηχανής. Η παράμετρος αυτή ρυθμίζεται από τον πίνακα, ή ρυθμίζεται με χειρισμό εξ αποστάσεως 2 ποτενσιομέτρων.

- Παρατηρήστε ότι υψηλές τιμές ARC-FORCE προσδίουν μεγαλύτερη διείσδυση και επιτρέπουν τη συγκόλληση σε οποιαδήποτε θέση συνήθως με βασικά ηλεκτρόδια, χαμηλές τιμές ARC-FORCE επιτρέπουν ένα τόξο πιο μαλακό και χωρίς πιτσιλιές συνήθως με ηλεκτρόδια ρουτίλου.

Η συγκολλήτική μηχανή είναι επίσης εφοδιασμένη με συστήματα HOT START και ANTI STICK που εγγυώνται εύκολες εκκινήσεις και εμποδίζουν το κόλλημα του ηλεκτροδίου στο μέταλλο.

6.2.1 Διαδικασία συγκόλλησης:

- Κρατώντας τη μάσκα ΜΠΡΟΣΤΑ ΣΤΟ ΠΡΟΣΩΠΟ, τρίβετε την άκρη του ηλεκτροδίου πάνω στο κομμάτι που πρόκειται να συγκολλήσετε εκτελώντας μια κίνηση σαν να ανάβατε ένα ξυλάκι· αυτή είναι η πιο σωστή μέθοδος για να εμπυρευματίζετε το τόξο.

ΠΡΟΣΟΧΗ: ΜΗΝ ΧΤΥΠΑΤΕ το ηλεκτρόδιο στο κομμάτι· υπάρχει κίνδυνος να καταστρέψετε την επικάλυψη καθιστώντας δύσκολη την εμπιρευμάτιση του τόξου.

• Μόλις εμπυρευματισεί το τόξο, προσπαθείνε να διατηρείτε μια απόσταση από το κομάτι, ισοδύναμη με τη διάμετρο του χρησιμοποιούμενου ηλεκτροδίου και να διατηρείτε αυτήν την απόσταση όσο το δυνατόν πιο σταθερή κατά τη διάρκεια της εκτέλεσης της συγκόλλησης: να θυμάστε ότι ή κλίση του ηλεκτροδίου κατά τη φορά του προχωρήματος πρέτεις να είναι περίπου 20-30 βαθμών.
• Στο τέλος της ραφής συγκόλλησης, φέρετε την άκρη του ηλεκτροδίου ελαφρά προς τα πίσω σε σχέση με τη διεύθηνση του προχωρήματος, πάνω από τον κρατήρα για να κάνετε το γέμισμα, επομένως ανασηκώνετε ταχέως το ηλεκτρόδιο από το τηγμένο μέταλλο για να επιτυγχάνετε το σβήσιμο του τόξου (ΜΟΡΦΕΣ ΤΗΣ ΡΑΦΗΣ ΣΥΓΚΟΛΛΗΣΗΣ - Εικ. Ν).

7. ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ! ΠΡΙΝ ΕΚΤΕΛΕΣΕΤΕ ΤΙΣ ΕΝΕΡΓΕΙΕΣ ΣΥΝΤΗΡΗΣΗΣ, ΜΩΘΕΙΤΕ ΟΤΙ Ο ΣΥΓΚΟΛΛΗΤΗΣ ΕΙΝΑΙ ΣΒΗΣΤΟΣ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΝΕΟΣ ΠΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.

7.1 ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

ΟΙ ΕΝΕΡΓΕΙΕΣ ΤΑΚΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ ΜΠΟΡΟΥΝ ΝΑ ΕΚΤΕΛΕΣΤΟΥΝ ΑΠΟ ΤΟ ΧΕΙΡΙΣΤΗ.

7.1.1 Λάμπα

• Μην ακουμπάτε τη λάμπα και το καλώδιο της σε θερμά κομμάτια. Αυτό θα μπορούσε να προκαλέσει την τήξη των μονωτικών υλικών θέτοντας γρήγορα τη συσκευή εκτός λειτορυγίας.
• Ελέγχετε περιοδικά το κράτημα της σωλήνωσης και των συνδέσεων αερίου.
• Ζευγαρώστε προσεκτικά λάμπα σφάλισης ηλεκτροδίου, τσοκ λάμπας με τη διάμετρο του ηλεκτροδίου επιλεγμένη ώστε να αποφεύγονται υπερθερμάνσεις, κακή διάδοση του αερίου και σχετική δυσλειτουργία.
• Ελέγχετε, τουλάχιστον μια φορά την ημέρα, την κατάσταση φθοράς και τη σωστή συναρμολόγηση των τερματικών μερών της λάμπας: στόμιο, ηλεκτρόδιο, λαβίδα, σφάλισμα ηλεκτροδίου, διανομέας αερίου.

7.2 ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ

ΟΙ ΕΝΕΡΓΕΙΕΣ ΕΚΤΑΚΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΟΥΝΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΑΠΟ ΠΡΟΣΩΠΙΚΟ ΠΕΠΕΙΡΑΜΕΝΟ Η ΕΚΠΑΙΔΕΥΜΕΝΟ ΣΤΟΝ ΗΛΕΚΤΡΙΚΟ-ΜΗΧΑΝΙΚΟ ΤΟΜΕΑ ΚΑΙ ΤΗΡΩΝΤΑΣ ΤΟΝ ΤΕΧΝΙΚΟ ΚΑΝΟΝΙΣΜΟ ΙΕС/ΕΝ 60974-4.

ΠΡΟΣΟΧΗ! ΠΡΙΝ ΑΦΑΙΡΕΣΕΤΕ ΤΙΣ ΠΛΑΚΕΣ ΤΟΥ ΣΥΓΚΟΛΛΗΤΗ ΚΑΙ ΕΤΕ ΣΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ, ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Ο ΣΥΓΚΟΛΛΗΤΗΣ ΕΙΝΑΙ ΟΣ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΟΣ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.

Ενδεχόμενοι έλεγχοι με ηλεκτρική τάση στο εσωτερικό του συγκολλητή μπορούν να προκαλέσουν σοβαρή ηλεκτροπληξία από άμεση επαφή με μέρη υπό τάση και/ή τραύματα οφειλόμενα σε άμεση επαφή με όργανα σε κίνηση.

• Перюбіка кай пávtως ανάλογα με τη συχνότητα χρήσης η τη ποσότητα σκόνης του περιβάλλοντος, επιθεωρήστε το εσωτερικό της συγκολλητικής μηχανής και αφαιρέστε τη σκόνη του ποτοθετήθηκε στις ηλεκτρονικές πλακέτες με πολύ μαλακιά βούρτσα η κατάλληλα διαλυτικά
• Με την ευκαιρία ελέγχετε ότι οι ηλεκτρικές συνδέσεις είναι σφαλισμένες και τα καμπλαρίσματα δεν παρουσιάζουν βλάβες στη μόνωση.
• Στο τέλος αυτών των ενεργειών ξανατοποθετήστε τις πλάκες του συγκολλητή σφαλίζοντας μέχρι το τέρμα τις βίδες στερέωσης.
• Αποφεύγετε απολύτως να εκτελείτε ενέργειες συγκόλλησης με ανοιχτό συγκολλητή.
• Αφου εκτελέσατε τη συντήρηση ή την επισκευή, αποκαταστήστα τις συνδέσεις και τα καμπλαρίσματα όπως ήταν στην αρχή προσέχοντας ώστε αυτά να μην έρθουν σε επαφή με μέρη που κινούνται ή που μπορούν να φτάσουν σε υψηλές θερμοκρασίες. Δέστε με τις λωρίδες όλους τους αγωγούς όπως στην αρχική διάταξη προσέχοντας να διατηρηθούν απολύτως μονωμένες οι συνδέσεις πρωτεύοντος σε υψηλή τάση από τις δευτερεύοντες σε χαμηλή τάση.
  Χρησιμοποιήστε όλες τις αυθεντικές ροδέλες και βίδες για να ξανακλείσετε την κατασκευή.

8. ΨΑΞΙΜΟ ΒΛΑΒΗΣ

ΣΕ ΠΕΡΙΠΤΩΣΗ ΕΝΔΕΧΟΜΕΝΗΣ ΑΝΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΤΗΣ ΜΗΧΑΝΗΣ, ΚΑΙ ΠΡΙΝ ΝΑ ΚΑΝΕΤΕ ΠΙΟ ΣΥΣΤΗΜΑΤΙΚΟ ΕΛΕΓΧΟ Η ΠΡΙΝ ΝΑ ΑΠΕΥΘΥΝΘΗΤΕ ΣΕ ΕΝΑ ΔΙΚΟ ΜΑΣ ΚΕΝΤΡΟ ΕΞΥΠΗΡΕΤΗΣΗΣ ΕΛΕΓΧΕΤΕ ΑΝ:

- Το ρεύμα συγκόλλησης είναι κατάλληλο για τη διάμετρο και τον τύπο του χρησιμοποιούμενου ηλεκτροδίου.

- Με το γενικό διακόπτη σε «ΟΝ» η σχετική λάμπαείναι αναμμένη. σε αντίθετη περίπτωση η βλάβη συνήθως βρίσκεται στη γραμμή τροφοδότησης ρεύματος (καλώδια, πρίζα και / ή φίσα, ασφάλειες, κλπ.).

- Το κίτρινο LED που σημαίνει την επέμβαση της θερμικής ασφάλειας ύπερ ή υπότάση Η βραχυκυκλώματος δεν είναι αναμμένο.

- Βεβαιθείτε ότι παρακολουθήσατε τη σχέση ονομαστικής διάλλειψης σε περίπτωση επέμβασης της θερμοστατικής προστασίας αναμένατε τη φυσική ψύξη της συσκευής, επαληθεύσατε τη λειτουργικότητα του ανεμιστήρα.

- Ελέγξτε την τάση της γραμμής: αν η τιμή είναι υπερβολικά υψηλή ή χαμηλή ο συγκολλητής παραμένει μπλοκαρισμένος.

- Ελέγξατε ότι δεν εμφανίζεται κάποιο βραχυκύκλωμα κατά την έξοδο της συσκευής σ'αυτή τη περίπτωση προβείτε στον αποκλεισμό του απρόοπτου.

- Οι συνδέσεις του κυκλώματος συγκόλλησης έχουν γίνει σωστά, ειδικά αν η λαβίδα του καλωδίου μάζας είναι πράγματι συνδεδεμένη στο κομμάτι και χω ρίς παρεμβολή μονωτικών υλικών (π.χ. Βερνίκια).

- Το αέριο της προστασίας που χρησιμοποιείτε είναι σωστό και στη σωστή πυσότητα. (Argon 99.5%).

pag.pag

1. ALGEMENE VEILIGHEID VOOR HET BOOGLASSEN 45

2. INLEIDING EN ALGEMENE BESCHRIJVING ....46

2.1 INLEIDING 46

- ΕΛΕΙ ΧΟΣ ΑΙΧΜΗΣ ΗΛΕΚΤΡΟΔΙΟΥ. ΚΟΝΤΡΟΠΗ ΗΑΚΟΥΕΛΙΣΙΚΑ 2ΓΕΚ

Η κατασκευαστική εταιρία εγγνώται την καλή λειτουργία των μηχανών και δεσμεύεται να εκτελέσει δωρεάν την αντικατόσταση τημάτων σε περίπτωση φθοράς τους εξαίταις κακής ποιότητας υλικού ή ελαττωμάτων κατασκευής, εντός 12 μηνών από την ημερομηνία θέσης σε λειτουργίας του μηχανήματος επιβεβαιωμένη από το πιστοποιπικό. Τα μηχανήματα που επιστρέφονται, ακόψα και αν είναι σε εγγύση, θα στέλνονται ΧΩΡΙΣ ΕΠΙΒΑΡΥΝΣΗ και θα επιστρέφονται με έξοδα ΠΛΗΡΩΤΕΑ ΣΤΟΝ ΠΟΟΟΡΙΣΜΟ. Εξαιρούται από τα οριζόμενα τα μηχανήματα που αποτελοών καταναλωπικά αγαδά σύμφωνα με την ευρωπαϊκή οδηγια 1999/44/EC μόνο αν πωλούνται σε κράτη νελης ΉΕ. Το πιστοποιπικό εγγύσης ισχει μόνο αν συνδεύεται από επίσημη αποδείξη πληρωμής ή αποδείξη παραλαβής. Ενδεχόμενα προβλήματα οφελόμενα σε κακή χρήση, παραποίηση ή αμέλεια, αποκλείονται το την εγγύση. Απορρίπτεται, επίσης, κάθε ευδύνη για οποιαδήπτο τελάβη ἀμεση ή ἐμεση.

(NL) GARANTIE
