Μάρκα	Telwin
Μοντέλο	Smart Inductor 5000
Τύπος προϊόντος	Επαγγελματικό σύστημα θέρμανσης επαγωγής
Τροφοδοσία	230 V ~ 50/60 Hz, 16 A (υποδοχή 2P+T)
Λειτουργίες	AUTO (αυτόματη) και MANUAL
Αυτόματη αναγνώριση εργαλείου	Ναι
Οθόνη	Οθόνη LED και μπάρα LED μεταφερόμενης ισχύος
Ηχητική σήμανση	Ναι, ανάλογη της ισχύος
Ρύθμιση ισχύος	Ποτενσιόμετρο (0-100%)
Χειριστήρια	Πολυλειτουργικό πλήκτρο (λειτουργία και ηχητική σήμανση), χειρισμός με πεντάλ (προαιρετικό)
Παρεχόμενα εργαλεία	Εργαλείο αφαίρεσης παραθύρων, εργαλείο αφαίρεσης μπουλονιών, θερμαντικό πανί, θερμαντικό στυλό, εργαλείο αφαίρεσης παραθύρων για περιορισμένη επιφάνεια, heat twister, σετ μοχλών, αντιχαρακτικές προστατευτικές ταινίες
Συναγερμοί και προστασίες	Θερμική προστασία (AL.1, AL.2), υπέρταση (AL.3), υποτάση (AL.4), ανίχνευση φορτίου (NO LOAD), κίτρινη σήμανση LED
Απόσταση εργασίας	Έως 2-2,5 cm από το μεταλλικό τεμάχιο
Προβλεπόμενη χρήση	Τοπική θέρμανση σιδηρομαγνητικών μεταλλικών τεμαχίων σε αμαξώματα και συνεργεία
Εφαρμογές	Αφαίρεση παραθύρων, λογότυπων, αυτοκόλλητων· ξεκλείδωμα παξιμαδιών και μεντεσέδων· επισκευή βαθουλωμάτων· αφαίρεση μούρων
Θερμαινόμενα υλικά	Χάλυβας, σίδηρος, χυτοσίδηρος (σιδηρομαγνητικά υλικά) – δεν θερμαίνει γυαλί, πλαστικό, καθαρό αλουμίνιο
Τακτική συντήρηση	Έλεγχος καλωδίων και συνδετήρων, καθαρισμός γρίλιων αερισμού, αντικατάσταση προστατευτικών ταινιών
Ασφάλεια	Μη χρησιμοποιείτε σε υγρό περιβάλλον, φοράτε ΜΑΠ, τηρείτε αποστάσεις, απαγόρευση θέρμανσης δοχείων υπό πίεση
Πρότυπα	Κατηγορία Α, επαγγελματική βιομηχανική χρήση και επαγγελματικό περιβάλλον
Εγγύηση	12 μήνες από την έναρξη λειτουργίας, σύμφωνα με τους όρους του πιστοποιητικού
Βάρος	Δεν προσδιορίζεται
Διαστάσεις	Δεν προσδιορίζονται

Συχνές ερωτήσεις - Smart Inductor 5000 Telwin

Πώς να χρησιμοποιήσετε το εργαλείο αφαίρεσης παραθύρων;

Τοποθετήστε το εργαλείο παράλληλα στην άκρη του τζαμιού, ενεργοποιήστε τον χειρισμό με πεντάλ ή το κουμπί και μετακινήστε το εργαλείο με ταχύτητα 3-4 cm/s. Η μηχανή ανιχνεύει τη λαμαρίνα και θερμαίνει την κόλλα. Χρησιμοποιήστε τους πλαστικούς μοχλούς για να σηκώσετε το τζάμι χωρίς να ασκήσετε δύναμη.

Ποια είναι η διαφορά μεταξύ των λειτουργιών AUTO και MANUAL;

Στη λειτουργία AUTO, η μηχανή ρυθμίζει αυτόματα την ισχύ για σταθερή θέρμανση, ακόμα και με μεταβολή της απόστασης (2-2,5 cm). Συνιστάται για βαμμένες λαμαρίνες. Η λειτουργία MANUAL επιτρέπει τη χειροκίνητη ρύθμιση της ισχύος (0-100%) μέσω του ποτενσιόμετρου, προσφέροντας περισσότερη ισχύ αλλά απαιτώντας εμπειρία για να αποφευχθεί η ζημιά στο χρώμα.

Τι να κάνετε αν ανάψει ο συναγερμός AL.1;

Ο συναγερμός AL.1 υποδηλώνει θερμική προστασία ασφαλείας. Η μηχανή απενεργοποιείται αυτόματα. Αφήστε την να κρυώσει και, αν το πρόβλημα επιμένει, επικοινωνήστε με ένα κέντρο υποστήριξης.

Μπορώ να χρησιμοποιήσω αυτή τη συσκευή σε εξαρτήματα αλουμινίου;

Η επαγωγή θερμαίνει κυρίως σιδηρομαγνητικά υλικά όπως χάλυβας ή σίδηρος. Το αλουμίνιο και ο χαλκός έχουν χαμηλή ειδική αντίσταση και θερμαίνονται ελάχιστα. Η συσκευή δεν είναι αποτελεσματική για αυτά τα υλικά.

Πώς να συντηρήσετε τον θερμαντήρα;

Πριν από κάθε συντήρηση, απενεργοποιήστε και αποσυνδέστε τη συσκευή. Ελέγχετε τακτικά την κατάσταση των καλωδίων και των συνδετήρων. Καθαρίστε τις γρίλιες αερισμού με ξηρό πεπιεσμένο αέρα (μέγ. 10 bar). Αντικαταστήστε τις προστατευτικές ταινίες των εργαλείων αν έχουν φθαρεί.

Ποια ελάχιστη απόσταση πρέπει να τηρείται από το εργαλείο σε σχέση με το σώμα;

Διατηρήστε το κεφάλι και τον κορμό σε απόσταση τουλάχιστον 50 cm από τη γεννήτρια. Το ενεργοποιημένο εργαλείο δημιουργεί μαγνητικό πεδίο: μην το κατευθύνετε ποτέ σε μέρη του σώματος και φοράτε προστατευτικά γάντια.

Μπορώ να χρησιμοποιήσω τον επαγωγέα κοντά σε αερόσακο;

Όχι, διατηρήστε τον επαγωγέα σε απόσταση τουλάχιστον 10 cm από οποιονδήποτε αερόσακο. Η παραγόμενη θερμότητα μπορεί να ενεργοποιήσει τον αερόσακο χωρίς προειδοποίηση. Συμβουλευτείτε το εγχειρίδιο του οχήματος για τον εντοπισμό των αερόσακων.

Πώς να αντικαταστήσετε την προστατευτική ταινία του εργαλείου;

Αποσυνδέστε το εργαλείο από τη μηχανή. Αφαιρέστε την παλιά φθαρμένη αυτοκόλλητη ταινία και καθαρίστε την επιφάνεια. Εφαρμόστε μια νέα κατάλληλη προστατευτική ταινία, διαθέσιμη ως αξεσουάρ.

Είναι αυτή η συσκευή κατάλληλη για οικιακή χρήση;

Όχι, αυτή η συσκευή είναι κατηγορίας Α και σχεδιασμένη αποκλειστικά για επαγγελματική χρήση σε βιομηχανικό περιβάλλον. Η συμμόρφωση με την ηλεκτρομαγνητική συμβατότητα σε οικιακό περιβάλλον δεν είναι εξασφαλισμένη.

Πώς να ξεβιδώσετε ένα σκουριασμένο παξιμάδι με το κατάλληλο εργαλείο;

Χρησιμοποιήστε το εργαλείο αφαίρεσης μπουλονιών ή το heat twister. Τοποθετήστε τους πόλους στις πλευρές του παξιμαδιού (ή τυλίξτε τις σπείρες γύρω του). Ενεργοποιήστε το εργαλείο σε λειτουργία AUTO για λίγα δευτερόλεπτα και στη συνέχεια δοκιμάστε να ξεβιδώσετε. Επαναλάβετε αν χρειαστεί. Δεν είναι απαραίτητο να θερμάνετε μέχρι το κόκκινο.

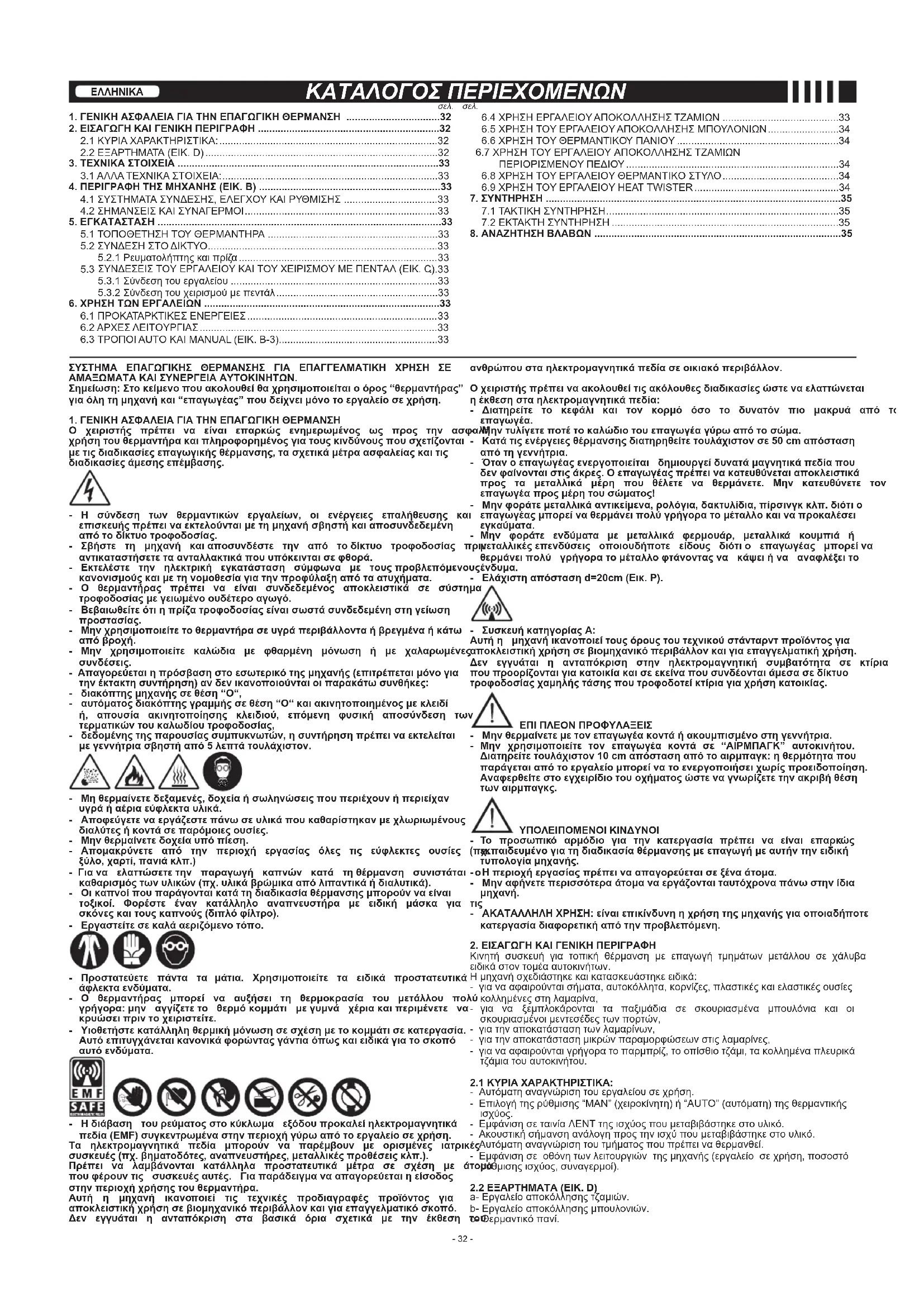

ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ Smart Inductor 5000 Telwin

(EL) ΕΓΧΕΙΡΙΔΙΟ ΧΡΗΣΗΣ

(NL) INSTRUCTIEHANDLEIDING

(EL) Επαγγελματικά συστήματα επαγωγικής θέρμανσης

1. ΓΕΝΙΚΗ ΑΣΦΑΛΕΙΑ ΓΙΑ ΤΗΝ ΕΠΑΓΩΓΙΚΗ ΘΕΡΜΑΝΣΗ ......32

2. ΕΙΣΑΓΩΓΗ ΚΑΙ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ ......32

2.1 KYPIA XAPAKTHPIΣTIKA

2.2 E≡APTHMATA (EIK. D) 32

1. TEXNIKA ΣΤΟΙΧΕΙΑ 33

3.1 ΑΛΛΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ:

1. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΜΗΧΑΝΗΣ (ΕΙΚ. Β) 33

4.1 ΣΥΣΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ, ΕΛΕΓΧΟΥ ΚΑΙ ΡΥΘΜΙΣΗΣ ......33

4.2 ΣΗΜΑΝΣΕΙΣ ΚΑΙ ΣΥΝΑΓΕΡΜΟΙ

1. ΕΓΚΑΤΑΣΤΑΣΗ 33

5.1 ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΘΕΡΜΑΝΤΗΡΑ ......33

5.2 ΣΥΝΔΕΣΗ ΣΤΟ ΔΙΚΤΥΟ

5.2.1 Ρευματολήπτης και πρίζα 33

5.3 ΣΥΝΔΕΣΕΙΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΚΑΙ ΤΟΥ ΧΕΙΡΙΣΜΟΥ ΜΕ ΠΕΝΤΑΛ (ΕΙΚ. ζ).33

5.3.1 Σύνδεση του εργαλείου

5.3.2 Σύνδεση του χειρισμού με πεντάλ....33

1. ΧΡΗΣΗ ΤΩΝ ΕΡΓΑΛΕΙΩΝ ......33

6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

6.2 ΑΡΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ 33

6.3 ТРОПОІ AUTO KAI MANUAL (EIK. B-3)......33

6.4 ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ ΑΠΟΚΟΛΛΗΣΗΣ ΤΖΑΜΙΩΝ ......33

6.5 ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΑΠΟΚΟΛΛΗΣΗΣ ΜΠΟΥΛΟΝΙΩΝ....34

6.6 ΧΡΗΣΗ ΤΟΥ ΘΕΡΜΑΝΤΙΚΟΥ ΠΑΝΙΟΥ

6.7 ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΑΠΟΚΟΛΛΗΣΗΣ ΤΖΑΜΙΩΝ

ΠΕΡΙΟΡΙΣΜΕΝΟΥ ΠΕΔΙΟΥ 34

6.8 ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΘΕΡΜΑΝΤΙΚΟ ΣΤΥΛΟ 34

6.9 XPHΣH TOY EPΓΑΛΕΙΟΥ HEAT TWISTER 34

1. ΣΥΝΤΗΡΗΣΗ 35

7.1 TAKTIKH ΣΥΝΤΗΡΗΣΗ....35

7.2 EKTAKTH ΣΥΝΤΗΡΗΣΗ 35

1. ANAZHTHΣH BΛABΩN 35

ΣΥΣΤΗΜΑ ΕΠΑΓΩΓΙΚΗΣ ΘΕΡΜΑΝΣΗΣ ΓΙΑ ΕΠΑΓΓΕΛΜΑΤΙΚΗ ΧΡΗΣΗ ΣΕ ΑΜΑΞΩΜΑΤΑ ΚΑΙ ΣΥΝΕΡΓΕΙΑ ΑΥΤΟΚΙΝΗΤΩΝ.

Σημείωση: Στο κείμενο που ακολουθεί θα χρησιμοποιείται ο όρος "θερμαντήρας" για όλη τη μηχανή και "επαγωγέας" που δείχνει μόνο το εργαλείο σε χρήση.

1. ΓΕΝΙΚΗ ΑΣΦΑΛΕΙΑ ΓΙΑ ΤΗΝ ΕΠΑΓΩΓΙΚΗ ΘΕΡΜΑΝΣΗ

Ο χειριστής πρέπει να είναι επαρκώς ενημερωμένος ως προς την ασφο χρήση του θερμαντήρα και πληροφορημένος για τους κινδύνους που σχετίζονται - με τις διαδικασίες επαγωγικής θέρμανσης, τα σχετικά μέτρα ασφαλείας και τις διαδικασίες άμεσης επέμβασης.

• Η σύνδεση των θερμαντικών εργαλείων, οι ενέργειες επαλήθευσης και επισκευής πρέπει να εκτελούνται με τη μηχανή σβηστή και αποσυνδεδεμένη από το δίκτυο τροφοδοσίας.
• Σβήστε τη μηχανή και αποσυνδέστε την από το δίκτυο τροφοδοσίας αντικαταστήσετε τα ανταλλακτικά που υπόκεινται σε φθορά.
• Εκτελέστε την ηλεκτρική εγκατάσταση σύμφωνα με τους προβλεπόμε κανονισμούς και με τη νομοθεσία για την προφύλαξη από τα ατυχήματα.
• Ο θερμαντήρας πρέπει να είναι συνδεδεμένος αποκλειστικά σε σύστημα τροφοδοσίας με γειωμένο ουδέτερο αγωγό.
• Βεβαιωθείτε ότι η πρίζα τροφοδοσίας είναι σωστά συνδεδεμένη στη γείωση προστασίας.
• Μην χρησιμοποιείτε το θερμαντήρα σε υγρά περιβάλλοντα ή βρεγμένα ή κάτω από βροχή.
• Μην χρησιμοποιείτε καλώδια με φθαρμένη μόνωση ή με χαλαρωμένα συνδέσεις.
• Απαγορεύεται η πρόσβαση στο εσωτερικό της μηχανής (επιτρέπεται μόνο για την έκτακτη συντήρηση) αν δεν ικανοποιούνται οι παρακάτω συνθήκες:
• διακόπτης μηχανής σε θέση “Ο”,
• αυτόματος διακόπτης γραμμής σε θέση "Ο" και ακινητοποιημένος με κλειδί ή, απουσία ακινητοποίησης κλειδιού, επόμενη φυσική αποσύνδεση των τερματικών του καλωδίου τροφοδοσίας,
• δεδομένης της παρουσίας συμπυκνωτών, η συντήρηση πρέπει να εκτελείται με γεννήτρια σβηστή από 5 λεπτά τουλάχιστον.

• Μη θερμαίνετε δεξαμενές, δοχεία ή σωληνώσεις που περιέχουν ή περιείχαν υγρά ή αέρια εύφλεκτα υλικά.
• Αποφεύγετε να εργάζεστε πάνω σε υλικά που καθαρίστηκαν με χλωριωμένους διαλύτες ή κοντά σε παρόμοιες ουσίες.
• Μην θερμαίνετε δοχεία υπό πίεση.
• Απομακρύνετε από την περιοχή εργασίας όλες τις εύφλεκτες ουσίες ξύλο, χαρτί, πανιά κλπ.)
• Για να ελαττώσετε την παραγωγή καπνών κατά τη θέρμανση συνιστάται καθαρισμός των υλικών (πχ. υλικά βρώμικα από λιπαντικά ή διαλυτικά).
• Οι καπνοί που παράγονται κατά τη διαδικασία θέρμανσης μπορούν να είναι τοξικοί. Φορέστε έναν κατάλληλο αναπνευστήρα με ειδική μάσκα για σκόνες και τους καπνούς (διπλό φίλτρο).
• Εργαστείτε σε καλά αεριζόμενο τόπο.

• Προστατεύετε πάντα τα μάτια. Χρησιμοποιείτε τα ειδικά προστατευτικε άφλεκτα ενδύματα.
• Ο θερμαντήρας μπορεί να αυξήσει τη θερμοκρασία του μετάλλου πο γρήγορα: μην αγγίζετε το θερμό κομμάτι με γυμνά χέρια και περιμένετε ν κρυώσει πριν το χειριστείτε.
• Υιοθετήστε κατάλληλη θερμική μόνωση σε σχέση με το κομμάτι σε κατεργασία Αυτό επιτυγχάνεται κανονικά φορώντας γάντια όπως και ειδικά για το σκοπό αυτό ενδύματα.

- Η διάβαση του ρεύματος στο κύκλωμα εξόδου προκαλεί ηλεκτρομαγνητικά πεδία (EMF) συγκεντρωμένα στην περιοχή γύρω από το εργαλείο σε χρήση. Τα ηλεκτρομαγνητικά πεδία μπορούν να παρέμβουν νε ορισμένες ιατρ συσκευές (πχ. βηματοδότες, αναπνευστήρες, μεταλλικές προθέσεις κλπ.). Πρέπει να λαμβάνονται κατάλληλα προστατευτικά μέτρα σε σχέση με που φέρουν τις συσκευές αυτές. Για παράδειγμα να απαγορεύεται η είσοδος στην περιοχή χρήσης του θερμαντήρα.

Αυτή η μηχανή ικανοποιεί τις τεχνικές προδιαγραφές προϊόντος για αποκλειστική χρήση σε βιομηχανικό περιβάλλον και για επαγγελματικό σκοπό. Δεν εγγυάται η ανταπόκριση στα βασικά όρια σχετικά με την έκθεση

ανθρώπου στα ηλεκτρομαγνητικά πεδία σε οικιακό περιβάλλον.

Ο χειριστής πρέπει να ακολουθεί τις ακόλουθες διαδικασίες ώστε να ελαττώνεται η έκθεση στα ηλεκτρομαγνητικά πεδία:
- Διατηρείτε το κεφάλι και τον κορμό όσο το δυνατόν πιο μακρυά από το επαγωγέα.
ραλήν τυλίγετε ποτέ το καλώδιο του επαγωγέα γύρω από το σώμα.
- Κατά τις ενέργειες θέρμανσης διατηρηθείτε τουλάχιστον σε 50 cm απόσταση από τη γεννήτρια.
- Όταν ο επαγωγέας ενεργοποιείται δημιουργεί δυνατά μαγνητικά πεδία που δεν φαίνονται στις άκρες. Ο επαγωγέας πρέπει να κατευθύνεται αποκλειστικά προς τα μεταλλικά μέρη που θέλετε να βερμάνετε. Μην κατευθύνετε τον επαγωγέα προς μέρη του σώματος!
- Μην φοράτε μεταλλικά αντικείμενα, ρολόγια, δακτυλίδια, πίρσινγκ κλπ. διότι οι επαγωγέας μπορεί να θερμάνει πολύ γρήγορα το μέταλλο και να προκαλέσει εγκαύματα.
- Μην φοράτε ενδύματα με μεταλλικά φερμουάρ, μεταλλικά κουμπιά ή, πριμεταλλικές επενδύσεις οποιουδήποτε είδους δίότιο επαγωγέας μπορεί να θερμάνει πολύ γρήγορα το μέταλλο φτάνοντας να κάψει ή να αναφλέξει το υυςένδυμα.

Ελάχιστη απόσταση d=20cm (Εικ. P).

- Συσκευή κατηγορίας Α:

Αυτή η μηχανή ικανοποιεί τους όρους του τεχνικού στάνταρντ προϊόντος για καποκλειστική χρήση σε βιομηχανικό περιβάλλον και για επαγγελματική χρήση. Δεν εγγυάται η ανταπόκριση στην ηλεκτρομαγνητική συμβατότητα σε κτίρια που προορίζονται για κatoικία και σε εκείνα που συνδέονται ἀμεσα σε δίκτυο τροφοδοσίας χαμηλής τάσης που τροφοδοτεί κτίρια για χρήση κatoικίας.

ΕΠΙ ΠΛΕΟΝ ΠΡΟΦΥΛΑΞΕΙΣ

- Μην θερμαίνετε με τον επαγωγέα κοντά ή ακουμπισμένο στη γεννήτρια.

- Мнн хропотоиите то» етапуева конта» «АИРМПАГК» автокин Houston. Διατηρείτε τουλάχιστον 10 см апόσταση από το αιρμπαγκ: η εθρότητα που παράγεται από το εργαλείο μπορεί να το ενεργοποιήσει χωρίς προειδοποίηση. Αναφερθείτε στο εγχειρίδιο του οχήματος ώστε να γνωρίζετε την ακριβή θέση των αιρμπαγκς.

ΥΠΟΛΕΙΠΟΜΕΝΟΙ ΚΙΝΔΥΝΟΙ

- Το προσωπικό αρμόδιο για την κατεργασία πρέπει να είναι επαρκώς (πρκπαιδευμένο για τη διαδικασία θέρμανσης με επαγωγή με αυτήν την ειδική τυπολογία μηχανής.

-οΗ περιοχή εργασίας πρέπει να απαγορεύεται σε ξένα άτομα.

- Μην αφήνετε περισσότερα άτομα να εργάζονται ταυτόχρονα πάνω στην ίδια μηχανή.

TIS

- ΑΚΑΤΑΛΛΗΛΗ ΧΡΗΣΗ: είναι επικίνδυνη η χρήση της μηχανής για οποιαδήποτε κατεργασία διαφορετική από την προβλεπόμενη.

2. ΕΙΣΑΓΩΓΗ ΚΑΙ ΓΕΝΙΚΗ ΠΕΡΙΓΡΑΦΗ

Κινητή συσκευή για τοπική θέρμανση με επαγωγή τμημάτων μετάλλου σε χάλυβα ειδικά στον τομέα αυτοκινήτων.
Η μηχανή σχεδιάστηκε και κατασκευάστηκε ειδικά:
- για να αφαιρούνται σήματα, αυτοκόλλητα, κορνίζες, πλαστικές και ελαστικές ουσίες λύ κολλημένες στη λαμαρίνα,
- για να ξεμπλοκάρονται τα παξιμάδια σε σκουριασμένα μπουλόνια και οι σκουριασμένοι μεντεσέδες των πορτών,
- για την αποκατάσταση των λαμαρίνων,
- για την αποκατάσταση μικρών παραμορφώσεων στις λαμαρίνες,
- για να αφαιρούνται γρήγορα το παρμπρίζ, το οπίσθιο τζάμι, τα κολλημένα πλευρικά τζάμια του αυτοκινήτου.

2.1 KYPIA XAPAKTHPIΣTIKA:

• Αυτόματη αναγνώριση του εργαλείου σε χρήση.
• Επιλογή της ρύθμισης "MAN" (χειροκίνητη) ή "AUTO" (αυτόματη) της θερμαντικής ισχύος.
• Εμφάνιση σε ταινία ΛΕΝΤ της ισχύος που μεταβιβάστηκε στο υλικό.
• Ακουστική σήμανση ανάλογη προς την ισχύ που μεταβιβάστηκε στο υλικό.
  εςΑυτόματη αναγνώριση του τμήματος που πρέπει να θερμανθεί
• Εμφάνιση σε οθόνη των λειτουργιών της μηχανής (εργαλείο σε χρήση, ποσοστό πορύθμισης ισχύος, συναγερμοί).

2.2 E3APTHMATA (EIK. D)

a- Εργαλείο αποκόλλησης τζαμιών.

b- Εργαλείο αποκόλλησης μπουλονιών.

τεθερμαντικό πανί.

d- Χειρισμός με πεντάλ.

e- Κιτ μοχλών για αποκόλληση τζαμιών.

f- Προστατευικές λωρίδες από γρατζουνιές.

g- Θερμαντικό στυλό.

h- Εργαλείο αποκόλλησης τζαμιών περιορισμένου πεδίου.

i- Heat Twister

I- Καρότσι.

Άλλα εξαρτήματα μπορούν να αναφέρονται στον Κατάλογο προϊόντων.

3. TEXNIKA ΣΤΟΙΧΕΙΑ

Τα κύρια στοιχεία σχετικά με τη χρήση και τις αποδόσεις της μηχανής συνοψίζονται στην τεχνική πινακίδα (πίσω κάλυμμα) με την ακόλουθη έννοια:

EIK. A

1- Κατασκευαστής

2- βαθμός προστασίας IP

3- Σύμβολο γραμμής τροφοδοσίας.

4- Σύμβολο προβλεπόμενης θερμαντικής διαδικασίας.

5- Αποδόσεις κυκλώματος εξόδου:

- U₂: τάση εξόδου.

- 1. : ρεύμα εξόδου.

- f ^2 : συχνότητα εξόδου.

- P _2 max : μέγιστη ισχύς σε έξοδο.

6- Характηριστικά στοιχεία γραμμής τροφοδοσίας:

- U, : εναλλασσόμενη τάση τροφοδοσίας της μηχανής (αποδεκτά όρια ±15%):

- P'max : Méγιστη ισχύς που απορροφάται από τη γραμμή.

7- Αριθμός μητρώου εργοστασίου. Ταυτότητα της μηχανής (απαραίτητη για τεχνική υποστήριξη, ζήτηση ανταλλακτικών, έρευνα προέλευσης προϊόντος).

8- Όνομα της μηχανής

9- Σύμβολα αναφερόμενα σε κανόνες ασφαλείας.

Σημείωση: Το παράδειγμα πινακίδας είναι ενδεικτικό της έννοιας των συμβόλων και των υηφίων. Οι ακριβείς τιμές των τεχνικών στοιχείων της μηχανής που είναι στην κατοχή σας εξάγονται κατευθείαν από την πινακίδα που βρίσκεται επάνω στην ίδια μηχανή.

3.1 ΑΛΛΑ ΤΕΧΝΙΚΑ ΣΤΟΙΧΕΙΑ:

- ΘΕΡΜΑΝΤΗΡΑΣ : βλέπε πίνακα 1 (ΠΙΝ. 1)

Τα βάρος της μηχανής αναγράφεται στον πίνακα 1 (ΠΙΝ. 1).

4. ΠΕΡΙΓΡΑΦΗ ΤΗΣ ΜΗΧΑΝΗΣ (ΕΙΚ. Β)

4.1 ΣΥΣΤΗΜΑΤΑ ΣΥΝΔΕΣΗΣ, ΕΛΕΓΧΟΥ ΚΑΙ ΡΥΘΜΙΣΗΣ

1- Σύνδεση χειρισμού με πεντάλ (για όλα τα εργαλεία).

2- Πρίζα για τη σύνδεση διαφόρων εργαλείων.

3- Πλήκτρο πολλαπλών χρήσεων. Επίλογή τρόπου "AUTO" ή "MANUAL" που ισχύει για όλα τα εργαλεία. Για να αφαιρέσετε/ενεργοποιήσετε την ακουστική σήμανση διατηρήστε πιεσμένο το πλήκτρο για 3 sec.

4- Ποτενσιόμετρο ποσοστιαίας ρύθμισης της ισχύος (Power %).

4.2 ΣΗΜΑΝΣΕΙΣ ΚΑΙ ΣΥΝΑΓΕΡΜΟΙ

5- Λεντ γενικού συναγερμού αναμμένο. Η οθόνη δείχνει τον τύπο συναγερμού:

AL.1:

Συναγερμός ασφαλείας θερμικής προστασίας. Η αποκατάσταση είναι αυτόματη.

Συμβουλεύεται να φέρετε τη μηχανή το γρηγορότερο σε τεχνικό σέρβις.

AL.2:

Συναγερμός θερμικού περιορισμού. Η αποκατάσταση είναι αυτόματη στο τέλος της φάσης ψύξης.

AL.3:

Συναγερμός υπέρ τάσης. Η αποκατάσταση είναι αυτόματη αν η τάση επανέρχεται στα αποδεκτά όρια.

AL.4:

Συναγερμός υπό τάσης. Η αποκατάσταση είναι αυτόματη αν η τάση επανέρχεται στα αποδεκτά όρια.

6- Λεντ σήμανσης ισχύος: σημαίνει ότι η οθόνη δείχνει την τιμή σε % (max 100%) της ισχύος.

7- Οθόνη: εμφάνιση των συναγερμών, του εργαλείου σε χρήση (σε κάθε άναμμα της μηχανής) και του Power %.

8- Σήμανση "NO LOAD": ο επαγωγέας ενεργοποιήθηκε στον αέρα ή η απόσταση από το κομμάτι είναι υπερβολική (ανώτερη των 2 cm). Αποφεύγετε να ενεργοποιείτε το εργαλείο στον αέρα κυρίως αν ο τρόπος AUTO δεν είναι ενεργός!

9- Ομάδα ΛΕΝΤΣ σήμανσης της θερμαντικής ισχύος: η σήμανση είναι αυξάνουσα με την αύξηση της πραγματικής μεταβιβαζόμενης στο υλικό ισχύος.

5. ΕΓΚΑΤΑΣΤΑΣΗ

ΚΑΙ ΗΛΕΚΤΡΙΚΗΣ ΣΥΝΔΕΣΗΣ ΜΕ ΤΗ ΜΗΧΑΝΗ ΑΠΟΛΥΤΩΣ ΣΒΗΣΤΗ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΗ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.

ΟΙ ΗΛΕΚΤΡΙΚΕΣ ΣΥΝΔΕΣΕΙΣ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΟΥΝΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΑΠΟ ΠΕΠΕΙΡΑΜΕΝΟ Η ΕΚΠΑΙΔΕΥΜΕΝΟ ΠΡΟΣΩΠΙΚΟ.

5.1 ΤΟΠΟΘΕΤΗΣΗ ΤΟΥ ΘΕΡΜΑΝΤΗΡΑ

Εντοπίστε τον τόπο εγκτάστασης του θερμαντήρα ώστε να μην υπάρχουν εμπόδια στο άνοιγμα εισόδου και εξόδου του αέρα ψύξης. Βεβαιωθείτε ότι ταυτόχρονα δεν αναρροφούνται επαγωγικές σκόνες, διαβρωτικοί ατμοί, υγρασία κλπ.

Διατήρείτε τουλάχιστον 250 mm ελεύθερου χώρου γύρω από τη μηχανή.

ΠΡΟΣΟΧΗ! Τοποθετήστε το θερμαντήρα σε επίπεδη επιφάνεια πάνω σε καρότσι κατάλληλης ικανότητας προς το βάρος ώστε να εμποδίζονται η ανατροπή ή επικίνδυνες μετακινήσεις.

5.2 ΣΥΝΔΕΣΗ ΣΤΟ ΔΙΚΤΥΟ

Προειδοποιήσεις

- Πριν εκτελέσετε οποιαδήποτε ηλεκτρική σύνδεση, βεβαιωθείτε ότι τα στοιχεία που αναγράφονται στην τεχνική πινακίδα της μηχανής αντιστοιχούν στην τάση και στη συχνότητα δικτύου που διαθέτονται στον τόπο εγκατάστασης.

- Η μηχανή πρέπει να συνδέεται αποκλειστικά σε σύστημα τροφοδοσίας με γειωμένο ουδέτερο αγωγό.

5.2.1 Ρευματολήπτης και πρίζα

Η μηχανή διαθέτει από το εργοστάσιο ένα καλώδιο τροφοδοσίας με κανονικοποιημένο ρευματολήπτη, (2P + T) 16A/250V.

Μπορεί λοιπόν να συνδεθεί σε πρίζα δικτύου εφοδιασμένη με ασφάλειες ή αυτόματο διακόττη. Το ειδικό τερματικό γείωσης πρέπει να συνδεθεί στον αγωγό γείωσης (κίτρινο-πράσιν) της γραμμής τροφοδοσίας. Ο πίνακας 1 (ΠΙΝ. 1) αναφέρει τις συμβουλευόμενες τιμές σε αμπερ των καθυστερημένων ασφαλειών γραμμής επιλεγμένων βάσει της μέγιστης ονομαστικής ισχύος που παρέχεται από το

θερμαντήρα, και και της ονομαστικής τάσης τροφοδοσίας.

ΠΡΟΣΟΧΗ! Η μη τήρηση των παραπάνω κανόνων καβιστά αναποτελεσματικό το συστημα ασφάλειας που προβλέττεται από τον κατασκευαστή (κατηγορία Ι) με απακόλουθους σοβαρούς κινδύνους για άτομα (πχ. ηλεκτρικό σοκ) και πράγματα (πχ. πυρκαγιά).

5.3 ΣΥΝΔΕΣΕΙΣ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΚΑΙ ΤΟΥ ΧΕΙΡΙΣΜΟΥ ΜΕ ΠΕΝΤΑΛ (ΕΙΚ. Ρ)

ΠΡΟΣΟΧΗΙ ΠΡΙΝ ΕΚΤΕΛΕΣΕΤΕ ΤΙΣ ΑΚΟΛΟΥΘΕΣ ΣΥΝΔΕΣΕΙΣ

ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Η ΜΗΧΑΝΗ ΕΙΝΑΙ ΣΒΗΣΤΗ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΗ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.

5.3.1 Σύνδεση του εργαλείου

- Συνδέσετε το σύνδεσμο του εργαλείου στην πρίζα της μηχανής (ΕΙΚ. Κ-1).

Προσοχή: ο σύνδεσμος μπορεί να συνδεθεί στην πρίζα σε μια μόνο κατεύθυνση!

- Μπλοκάρετε τη σύνδεση μέσω του ειδικού μοχλού.

5.3.2 Σύνδεση του χειρισμού με πεντάλ

- Συνδέστε το λαστιχένιο σωλήνα όπως στην ΕΙΚ. Κ-2.

- Πιέστε μέχρι το τέρμα το σωλήνα για να εξασφαλίσετε μια καλή σύνδεση.

6. ΧΡΗΣΗ ΤΩΝ ΕΡΓΑΛΕΙΩΝ

6.1 ΠΡΟΚΑΤΑΡΚΤΙΚΕΣ ΕΝΕΡΓΕΙΕΣ

Πριν εκτελέσετε οποιαδήποτε ενέργεια με το θερμαντήρα, είναι αναγκαίες μια σειρά από επαληθεύσεις που πρέπει να εκτελεστούν με το γενικό διακόπτη σε θέση "Ο":

1- Ελέγξτε ότι η ηλεκτρική σύνδεση εκτελέστηκε σωστά σύμφωνα με τις παραπάνω οδηνίες.

2- Ελέγζετε ότι ο θερμαντήρας δεν έχει υποστεί βλάβη. Επαληθεύστε την ακεραιότητα του καλωδίου και του ρευματολήπτη τροφοδοσίας, του καλωδίου του επαγωγέα, της μόνωσης, κλπ..

3- Συνδέστε το εργαλείο όπως περιγράφεται στην προηγούμενη παράγραφο (ΕΙΚ. Κ-1).

6.2 ΑΡΧΕΣ ΛΕΙΤΟΥΡΓΙΑΣ

Η αρχή λειτουργίας βασίζεται στη δημιουργία ενός εναλλασσόμενου μαγνητικού πείδου που συγκεντρώνεται από τον επαγωγέα προς το μεταλλικό υλικό που πρέπει να θερμανθεί: δημιουργούνται στο υλικό “παραστικά” ρεύματα που το θερμαίνουν πολύ γρήγορα. Τα ρεύματα δεν κυκλοφορούν σε μονωτικά υλικά, οπότε το σύστημα αυτό δεν θερμαίνει υλικά όπως γυαλί, πλαστικό, κεραμικό, ξύλο, ύφασμα, κλπ.. Ο επαγωγέας δημιουργεί τα παραστικά ρεύματα σε μη μαγνητικά υλικά όπως αλουμίνιο, χαλκό, ασήμι, κλπ.., αλλά λόγω της χαμηλής ηλεκτρικής ειδικής αντίστασης τα υλικά αυτά θερμαίνονται λίγο. Ο επαγωγέας, αντιθέτως, δημιουργεί δυνατά παραστικά ρεύματα σε όλα τα σιόηρομαγνητικά υλικά όπως σιόηρο, χάλυβα, χυποσίδηρο, κλπ.. που λόγω της υψηλής ηλεκτρικής τους ειδικής αντίστασης θερμαίνονται πολύ γρήγορα. Οι διάφορες μορφές επαγωγέων επιτρέπουν να συγκεντρωθεί η μαγνητική ροή και κατά τη συνέτεια η θερμότητα με διαφορετικό τρόπο σε συνάρτηση με τη χρήση για την οποία σχεδιάστηκαν. Η ροή που δημιουργείται μπορεί να θερμάνει τα μέταλλα σε απόσταση όχή πάνω από 2 + 2,5 εκατοστά από το εργαλείο και η θερμαντική ισχύς είναι τόσο υψηλή όσο πιο κοντά βρίσκεται ο επαγωγέας στο μέταλλο.

6.3 ТРОПОИ AUTO KAI MANUAL (EIK. B-3).

- AUTO ( autómatn púθμιση ): Είναι δυνατή η μεταβίβαση πάντα της Ίδιας θερμαντικής ισχύος στο υλικό ανεξάρτητα από τη απόσταση (μέσα στην ακτίνα δράσης του εργαλείου 2 ÷ 2,5 εκατοστών). Αυτή η λειτουργία ελέγχου είναι πολύ στημαντική ίδως στο θέρμανη βερνικωμένων λαμαρίνων όπου η θερμοκρασία δεν πρέπει να αυξάνεται πολύ γρήγορα για να μην κάψει το υλικό.

Σε τρότο AUTO είναι πάντα ενεργή η λειτουργία ασφαλείας που ενεργοποιεί ο επαγωγέας μόνο όταν το υλικό βρίσκεται μέσα στο ρεϊντζ δράσης του εργαλείου. Σε αυτόν τον τρότο το ποτενσιόμετρο (ΕΙΚ. Β-4) είναι απενεργοποιημένο γιατί η μηχανή προσδιορίζει αυτόματα τη ρύθμιση σε συνάρτηση με την απόσταση από τη λαμαρίνα: η οθόνη δείχνει την τελευταία τιμή σε % που χρησιμοποιήθηκε από τη μηχανή ώστε να διατηρείται σταθερή η πραγματική μεταβιβαζόμενη θερμαντική ισχύς.

- MANUAL (χειροκίνητη ρύθμιση): Μπορεί να ρυθμιστεί η ισχύς (σε %) που παρέχεται από τη μηχανή με το ποτενσιόμετρο (Εικ. Β-4). Η οθόνη δείχνει την επιλεγμένη τιμή. Η θερμαντική ισχύς είναι τόσο υψηλή όσο η λαμαρίνα βρίσκεται πιο κοντά στον επαγωγέα και είναι δυνατόν να ξεπεραστεί σημαντικά η τιμή του default του τρόπου AUTO. Τα λεντες της εικόνας Ν-9 δείχνουν την πραγματική μεταβιβαζόμενη στο υλικό θερμαντική ισχύ ("ΟΚ" αναφέρεται στην τιμή του default του τρόπου AUTO).

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

- Για να μην βλάπτονται οι βερνικωμένες λαμαρίνες επιλέγετε πάντα τον τρόπο AUTO. Σε κάθε περίπτωση κινείτε πάντα τον επαγωγέα με ταχύτητα 3 - 4 cm/s πάνω από το κομμάτι υλικού προς θέρμανση και αφήστε το πλήκτρο ή το πεντάλ πριν το βερνίκι αρχίσει να κατνίζει. Μην αφήνετε ποτέ το εργαλείο ενεργό και σταματημένο πάνω από το υλικό! - Συνιστάται να κάνετε πρακτική με το θερμαντήρα πάνω σε όχημα για διάλυση ώστε να αποκτήσετε οικείοτητα με τα εργαλεία πριν προχωρήσετε στην κατεργασία του αυτοκινήτου ενός πελάτη σας.

- Τα ανοιχτόχρωμα βερνίκια είναι πιο ευαίσθητα από τα σκούρα γιατί έχουν τάση να κιτρινίζουν ή να σκουραίνουν!

6.4 ΧΡΗΣΗ ΕΡΓΑΛΕΙΟΥ ΑΠΟΚΟΛΛΗΣΗΣ ΤΖΑΜΙΩΝ

Το εργαλείο (Εικ. Κ-α) μπορεί να αποκολλήσει τα τζάμια του αυτοκινήτου θερμαίνοντας την άκρη της λαμαρίνας όπου βρίσκεται η κολλητική ουσία που στερεώνει το τζάμι. Το αυτοκόλλητο θερμαίνεται δια επαγωγής μέχρι να αποκολληθεί από τη λαμαρίνα απελευθερώνοντας το τζάμι.

Η ΕΙΚ. Ε δείχνει το εργαλείο αποκόλλησης τζαμιών και τον εντοπισμό της θερμότητας στη λαμαρίνα: η υψηλότερη συγκέντρωση θερμότητας επιτυγχάνεται στο κέντρο του ίδιου εργαλείου.

Διαδικασία:

1- Αφαιρέστε τις τσιμούχες που φαίνονται, τις λαστιχένιες ή μεταλλικές κορνίζες του γυαλιού ώστε να εφαρμόσετε τις ειδικές πλαστικές σφήνες ανάμεσα στο γυαλί και στη λαμαρίνα.

2- Αποσυνδέσετε την κεραία, το σένσορα βροχής, τους υλοκαθαριστήρες και όλα τα εξαρτήματα που ενδεχομένως βρίσκονται κοντά στο τζάμι.

3- Καθαρίστε καλά το τζάμι κατά μήκος των περιθωρίων. Ένδεχομένως προστατέψτε με κατάλληλη ταινία τα ακάλυπτα τμήματα του αμαξώματος κοντά στο τζάμι ώστε να μην γρατζουνιστεί το βερνίκι κατά την κατεργασία.

4- Βεβαιθείτε ότι η προστατευτική ταινία που τοποθετείται στη βάση του επαγωγέα είναι καθαρή και ακέραια. Ενδεχομένως εφαρμόστε μια νέα ταινία ώστε να μην γρατζουνίζεται το τζάμι.

5- Ρυθμίστε "AUTO" στον πίνακα ελέγχου του θερμαντήρα.
6- Τοποθετήστε το εργαλείο στο τάμι σε απόσταση από το περιθώριο όπως στην ΕΙΚ. Και πιέστε το πλήκτρο (ή το χειρισμό με πεντάλ) και πλησιάστε το εργαλείο παράλλησα στο περιθώριο. Όταν η μηχανή αναγνωρίξει τη λαμαρίνα ενεργοποιείται και παράγει ένα ακουστικό σήμα ενώ τα λεντς ανάβουν διαδοχικά μέχρι “ΟΚ” (ΕΙΚ. Β-9) δείχνοντας έτσι την περιοχή στου μπορεί να βρίσκεται η κολλητική συσία.
7- Επαληθεύστε ότι η θέση της κόλλας είναι πολύ κοντά στο εργαλείο (καλύτερα αν βρίσκεται κάτω από το εργαλείο) χρησιμοποϊώντας έναν ανιχνευτή όπως στην ΕΙΚ. Ε. Ενδεχομένως πλησιάστε το εργαλείο στο περιθώριο του τέζαμιού μέχρι 1-2 cm από το αμάξωμα. Αν είστε αναγκασμένοι να εργάζεστε με το εργαλείο πολύ κοντά στα ακάλυπτα μέρη του αμαξώματος συμβουλεύεται να κριώσετε το βερνίκι με ένα υγρό πανι ή φεκάζοντας ένα λεπτό στρώμα νέφους νερού.
8- Ξεκινήστε από μια γωνία του τζαμιού τοποθετώντας το εργαλείο παράλληλα στο περιθώριο στην απόσταση από το αμάξωμα που βρήκατε προηγουμένως, πιέστε το πλήκτρο και κινήστε αμέαως μπρος πίσω το εργαλείο για είκοσι εκατοστά προσπαθώντας να ακολουθήσετε τη θέση της κόλλας όπως στην ΕΙΚ. G.
9- Σκλώστε ελαφρά χωρίς να εξαναγκάσετε τη γωνία του τζάμιού χρησιμοποιώντας τον ειδικό μοχλό από πλαστικό και ταυτόχρονα στρώξετε τη γωνία με το χέρι από το εσωτερικό. Μόλις το τζάμι στκωθεί χώστε ανάμεσα το μοχλό για να διατηρήσετε τη θέση. Αν το τζάμι δεν σηκώθηκε από τη θέση του ακουμπήσε τον επαγωγέα και θερμάνετε πάλι την περίοχη κάνοντας ελαφρά έλξη με τον πλαστικό μοχλό.
10- Συνεχίστε να ξεκολλάτε με τον ίδιο τρόπο το υπόλοιπο τζάμι προχωρώντας ανά μικρά ευθύγραμμα διαστήματα (20 - 30 cm περίπου) σε ταχύτητα 3 - 4 cm/s.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

• Αφαιρέστε ενδεχόμενα μεταλλικά περιθώρια από το παρμπρίζ πριν αρχίσετε τη θέρμανση αλλιώς η επαγώγιμη θερμότητα μπορεί να βλάψει το τζάμι!
• Το οπίσθιο τζάμι είναι ένα σκληρυμένο γυαλί που μπορεί να οδη θραύση αν υποστεί πολύ έντονες κρούσεις: χρησιμοποιήστε τους μοχλούς χωρίς εξαναγκασμό!

6.5 ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΑΠΟΚΟΛΛΗΣΗΣ ΜΠΟΥΛΟΝΙΩΝ

Το εργαλείο (Εικ. Κ-β) είναι σε θέση να συγκεντρώσει τη ροή στο παξιμάδι που διαστέλλεται σε συνέπεια της θερμότητος και τείνει να διαχωριστεί από τη βίδα φαιριώντας έτσι ενδεχόμενες επικαθίσεις από σκουριά ή κόλλα. Αυτό επιτρέπει το ξεβίδωμα του παξιμαδιού που πριν ήταν ακινητοποιημένο.

Το εργαλείο μπορεί να χρησιμοποιηθεί για το ξεβίδωμα σκουριασμένων παξιμαδιών, το ξεμπλοκάρισμα των στροφείων πόρτας και γενικότερα για να συγκεντρώνεται η θερμότητα σε μικρά μεταλλικά μέρη.

Η ΕΙΚ. Ι δείχνει την εντόπιση της θερμότητας στο παξιμάδι.

Διαδικασία:

1- Πιάστε το εργαλείο μέσω της ειδικής λαβής
2- Ρυθμίστε τον τρόπο AUTO.
3- Ακουμπήστε τις προεκτάσεις στις προσόψεις του παξιμαδιού όπως φαίνεται στην ΕΙΚ. Ι.
4- Ενεργοποιήστε το εργαλείο με τον ειδικό χειρισμό με πεντάλ για μερικά δευτερόλεπτα και προσπαθήστε να διατηρήσετε μια μικρή απόσταση από το παξιμάδι.
5- Περιστρέψτε το εργαλείο γύρω από το παξιμάδι αν είναι δυνατόν.
6- Απενεργοποιήστε το εργαλείο και δοκιμάστε να ξεβιδώσετε το παξιμάδι.
7- Επαναλάβετε την ενέργεια της ένδειξης 4 αν το παξιμάδι δεν αφαιρείται.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

• επενδύετε πάντα τις προεκτάσεις του εργαλείου με την ειδική προστατευτική λωρίδα.
• δεν είναι αναγκαίο να θερμάνετε το παξιμάδι μέχρι να γίνει κόκκινο πυρακτωμένο για να καταφέρετε να το ξεμπλοκάρετε: η εκπεμπόμενη από το υλικό θερμότητα μπορεί να βλάψει τις προεκτάσεις του εργαλείου!

6.6 ΧΡΗΣΗ ΤΟΥ ΘΕΡΜΑΝΤΙΚΟΥ ΠΑΝΙΟΥ

Το εργαλείο (Εικ. Ρ.−ς) είναι σε θέση να αφαιρέσει τις πλευρικές κορνίζες, σήματα, αυτοκόλλητες ταινίες, αυτοκόλλητα από βινύλιο, πλαστικές ύλες και γόμες κολλημένες πάνω στη λαμαρίνα του αυτοκινήτου.

Η ΕΙΚ. Η δείχνεί το πανί και την εντόπιση της θερμότητας στη λαμαρίνα: η παραγόμενη θερμότητα κατανέμεται σε “δακτύλιο” κάτω από όλη την επιφάνεια του πανιού και είναι λιγότερο συγκεντρωμένη σε σχέση με τα άλλα εργαλεία.

Διαδικασία:

1- Στερεώστε το εργαλείο στο χέρι προσαρμόζοντας τη ρυθμιζόμενη λωρίδα.
2- Επιλέξτε τον τρόπο "AUTO" από τον πίνακα της μηχανής.
3- Χρησιμοποιήστε το χειρισμό με πεντάλ για να ενεργοποιήσετε το πανί.
4- Τοποθετήστε το πανί όσο το δυνατόν πιο κοντά στο αντικείμενο που πρέπει να αφαιρέσετε και παράλληλα στη λαμαρίνα.
5- Ενεργοποιήστε το πανί και κάντε κυκλικές κινήσεις ή κινήστε το μπρος πίσω (ανάλογα με το αντικείμενο που πρέπει να αφαιρέσετε).
6- Ελέγξτε κατά τακτικά διαστήματα μερικών δευτερολέπτων το αποτέλεσμα της θέρμανσης για να μην κάψετε το βερνίκι ή το αντικέιμενο που θέλετε να αφαιρέσετε.
7- Σηκώστε το τμήμα του αντικειμένου σε θέρμανση και συνεχίστε με τον ίδιο τρόπο μέχρι την ολική αφαίρεση. Σε περίπτωση δυσκολίας, επαναλάβετε την ενέργεια θέρμανσης.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

• Μην χρησιμοποιείτε το πανί από τη λανθασμένη πλευρά: η πλευρά ρυθμιζόμενη λωρίδα χρειάζεται για να ακουμπάτε το χέρι!
• Αν δεν είστε πολύ πεπειραμένοι ελέγξτε συχνά το αποτέλεσμα της θέρμανσης και αφήστε το πεντάλ ώστε να απενεργοποιήσετε το εργαλείο σε περίπτωση που βλέπτετε καπνό να προέρχεται από το βερνίκι!

6.7 ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΑΠΟΚΟΛΛΗΣΗΣ ΤΖΑΜΙΩΝ ΠΕΡΙΟΡΙΣΜΕΝΟΥ ΠΕΔΙΟΥ

- Μονώνει τη βερνικωμένη λαμαρίνα από το μαγνητικό πεδίο που τείνει να κλείσει πάνω της, προστατεύοντάς την από την υπέρ θέρμανση.

- Παράγει θερμότητα με επιμήκη κατανομή πάνω στη λαμαρίνα ώστε να ακολουθεί καλύτερα το σχήμα του μονωτικού προς αποκόλληση.

Η ΕΙΚ. Τ. δείχνει το εργαλείο αποκόλλησης τζαμιών και την εντόπιση της θερμότητας στη λαμαρίνα: η κατανομή είναι ομοιόμορφη κατά μήκος όλου του επαγωγέα.

Διαδικασία:

1- Αφαιρέστε τις τοιμούχες που φαίνονται, τις λαστιχένιες ή μεταλλικές κορνίζες του τζαμιού ώστε να εφαρμόσετε τις ειδικές πλαστικές σφήνες ανάμεσα στο τζάμι και τη λαμαρίνα.
2- Αποσυνδέσετε την κεραία, το σένσορα βροχής, τους υαλοκαθαριστήρες και όλα τα εξαρτήματα που ενδεχομένως βρίσκονται κοντά στο τζάμι.
3- Καθαρίστε καλά το τζάμι κατά μήκος των περιθωρίων. Ενδεχομένως προστατέψτε

με κατάλληλη ταινία τα ακάλυπτα τμήματα του αμαξώματος κοντά στο τζάμι ώστε να μην γρατζουνίζεται το βερνίκι κατά την κατεργασία.

4- Βεβαιωθείτε ότι η προστατευτική ταινία τοποθετημένη στη βάση του επαγωγέα είναι καθαρή και ακέραια. Ενδεχομένως εφαρμόστε μια νέα ταινία ώστε να μην γρατζουνίζεται το γυαλί.
5- Ρυθμίστε "ΑΥΤΟ" στον πίνακα ελέγχου του θερμαντήρα.
6- Τοποθετήστε το εργαλείο στο τζάμι παράλληλα στο περιθώριο με την πλευρά "GLASS" προς το κέντρο του τζάμιού όπως στην EIK. M.
7- Πιέστε το πλήκτρο (ή το χειρισμό με πεντάλ) και πλησιάστε το εργαλείο στο περιθώριο του τζαμιού. Όταν η μηχανή αναγνωρίζει τη λαμαρίνα ενεργοποιείται και παράγει ένα έκουστικό σήμα ενώ τα λεντας ανάβουν διαδοχικά μέχρι "OK" (EIK. B-9) δελίχοντας έτσι την περιοχή όπου μπορεί να βρίσκεται η κολλητική ουσία.
8- Ελέγξετε ότι η θέση της κόλλας είναι πολύ κοντά στο εργαλείο (καλύτερα αν βρίσκεται κάτω από το εργαλείο) χρησιμοποιώντας έναν ανιχνευτή όπως στην ΕΙΚ. Τ. Ενδεχομένως πλησιάστε το εργαλείο στο περιθώριο του τζαμιού.
9- Ξεκινήστε από μια γωνία του τζαμιού τοποθετώντας το εργαλείο παράλληλα στο περιθώριο στην απόσταση από το αμάξωμα που βρήκατε προηγουμένως, πιέστε το πλήκτρο και κινήστε αμέσως μπρος πίσω το εργαλείο για είκοσι εκατοστά προσπαθώντας να ακολουθήσετε τη θέση της κόλλας όπως στην ΕΙΚ. G.
10- Σπλώστε εταφρά χωρίς να εξαναγκάσετε τη γωνία του τζαμιού χρησιμοποιώντας τον ειδικό πλαστικό μοχλό και ταυτόχρονα στηρώξτε τη γωνία με το χέρι από το εσωτερικό. Μόλε το τζάμι σηκωθεί χώστε ανάμεσα το μοχλό για να διατηρήσετε τη θέση. Αν το ζάμι δεν σηκώθηκε από τη θέση του ακουμπήστε τον επαγωγέα και θερμάνετε πάλι την περιοχή κάνοντας ελαφρά ελέη με τον πλαστικό μοχλό.
11- Συνεχίστε να ξεκολλάτε με τον ίδιο τρόπο το υπόλοιπο τζάμι προχωρώντας ανά μικρά ευθύγραμμα διαστήματα (20 - 30 cm περίπου) σε ταχύτητα 3 - 4 cm/s.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

θεί Αφειρέστε ενδεχόμενα μεταλλικά περιθώρια από το παρμπρίζ πριν αρχίσετε τη θέρμανση αλλιώς η επαγώγιμη θερμότητα θα μπορούσε να βλάψει το ίδιο το τζάμι!

• Το ὅπίσθιο τζάμι ένα ένα σκληρυμένο γυαλί που μπορεί να οδηγηθεί σε θραύση αν υποστεί πολύ έντονες μηχανικές κρούσεις: χρησιμοποιήστε τους μοχλούς χωρίς εξαναγκασμό!
• Για τη σωστή χρήση κατευθύνετε πάντα την πλευρά “GLASS” του επαγωγέα προς το κέντρο του τζαμιού!

6.8 ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΘΕΡΜΑΝΤΙΚΟ ΣΤΥΛΟ

Το εργαλείο (Εικ. Ρ-θ) χρησιμοποιείται για την επικευή μικρών κτυπημάτων στο αμάξωμα και για την αποκατάσταση της λαμαρίνας γενικά.
Η ΕΙΚ. Ν δείχνει το εργαλείο και την εντόπιση της θερμότητας στη λαμαρίνα: η παραγόμενη θερμότητα συγκεντρώνεται κυκλικά κάτω από την αιχμή του επαγωγέα.

Συμβουλευόμενη διαδικασία για να αφαιρούνται οι λακούβες:

1- Πιάστε το εργαλείο από την ειδική λαβή,
2- Προγραμματίστε τον τρόπο AUTO,
3- Άκουμπήστε την άκρη του εργαλείου στο κέντρο της κορώνας που σχηματίζεται γύρω από τη λακούβα όπως στην ΕΙΚ. Ο,
4- Ένεργοποιήστε το εργαλείο διατηρώντας πιεσμένο το πλήκτρο μέχρι να σταματήσει το ακουστικό σήμα (δυο δευτερόλεπτα περίπου).
5- Επαναλάβετε αυτή την ενέργεια περισσότερες φόρές σε κοντινά διαστήματα μέχρι που η λακούβα εξαφανίζεται.
6- Στο τέλος κριώστε αμέσως το βερνίκι με ένα υγρό πανί ή με ειδικό ψυκτικό σπρέι.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

Ο τρόπος AUTO διευκολύνει την ενέργεια στο λιγότερο πεπειραμένο χειριστή ρυθμίζοντας τη μηχανή σε ενδιάμεση ισχύ και περιορίζοντας το χρόνο λειτουργίας σε λίγα δευτερόλεπτα ώστε να μην βλάπτεται το βερνίκι του σχήματος.

Ο τρόπος MANUAL προορίζεται στον πεπειραμένο χειριστή διότι η ισχύς μπορεί να ρυθμιστεί στη μέγιστη τιμή χωρίς χρονικό περιορισμό!

- Οι λαμαρίνες με αιχμηρές ή πολύ βαθιές λάκούβες δεν ξαναγίνονται τέλειες όπως πρώτα: θερμάνετε τη λαμαρίνα και κατεργαστείτε την εσωτερική επιφάνεια σπρώχνοντάς την προς τα έξω με ειδικά εργαλεία.

• Οι λακούβες σε ακριανά ή γωνιακά σημεία της λαμαρίνας είναι πολύ δύσκολο να αφαιρεθούν με αυτό το σύστημα.
• Τα λευκά βερνίκια είναι πιο ευαίσθητα από τα σκούρα βερνίκια γιατί τείνουν να κιτρινίζουν ή να σκουραίνουν! Περιορίζετε το χρόνο θέρμανσης σε λίγα δευτερόλεπτα ώστε να ελέγχετε την κατάσταση του βερνικιού!

6.9 ΧΡΗΣΗ ΤΟΥ ΕΡΓΑΛΕΙΟΥ ΗΕΑΤ ΤWISTER

Το εργαλείο (Εικ. Κ-Ι) είναι ικανό να τυλίξει το παξιμάδι συγκεντρώνοντας τη ροή και προκαλώντας έστοι τη διαστολή του ως συνέπεια της θερμότητας: επιτυγχάνεται λοιπόν ο διαχωρισμός από τη βίδα αφαιρώντας έτοι επικαθίσεις σκουριάς ή κόλλας αν υπάρχουν. Άντό επιτρέπει το ξεβίδωμα του παξιμαδιού που πρώτα ήταν μπλοκαρισμένο.

Το εργαλείο μπορεί να χρησιμοποιθεί για να ξεβιδώνονται σκουριασμένα παξιμάδια, να ξεμπλοκάρονται στροφεία πορτών και γενικότερα όταν η θερμότητα πρέπει να συγκεντρώνεται σε μικρά μεταλλικά μέρη.

Διαδίκασία:

1- Εγκαταστήστε στην άκρη του εργαλείου τις σπείρες που ταιριάζουν καλύτερα στην κατεργασία που πρόκειται να εκτελέσετε,
2- Πιάστε το εργαλείο από την ειδική λαβή
3.Ε Προγραμματίστε κατά προτίμηση τον τρόπο AUTO για διαμέτρους σπειρών μέχρι 14mm, EIK, Q.
4- Προγραμματίστε την ισχύ της μηχανής στο μέγιστο (σε MANUAL) για διαμέτρους ανώτερες των 14mm, EIK. Q,
5- Τυλίξτε μέ τις σπείρες το παξιμάδι ή το μεταλλικό μέρος που πρέπτει να θερμανθεί ώστε να υπάρχει όσο το δυνατόν μικρότερη απόσταση ανάμεσα στις σπείρες και το υλικό.
6- Ενεργοποιήστε το εργαλείο με το χειρισμό πλήκτρου για μερικά δευτερόλεπτα.
7- Απενεργοποιήστε το εργαλείο και δοκιμάστε να ξεβιδώσετε το παξιμάδι.
8- Επαναλάβετε την ενέργεια της ένδειξης 6 αν το παξιμάδι δεν ξεκολλάει.

ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ:

• Δεν είναι αναγκαίο να θερμάνετε το παξιμάδι μέχρι να γίνει κόκκινο πυρακτωμένο για να καταφέρετε να το ξεμπλοκάρετε: συνήθως αρκούν δέκα δευτερόλεπτα για να πετύχετε το σωστό αποτέλεσμα!
• Αν το μέταλλο δεν θερμαίνεται γρήγορα βεβαιωθείτε ότι υπάρχει σωστή σύζευξη ανάμεσα σε μέταλλο και σπείρες και ότι το μεταλλικό υλικό που πρέπει να θερμανθείί είναι σιδηρομαγνητικό (όχι αλουμίνιο, χαλκό, ορείχαλκος, κλπ.).
• Μην ξεπερνάτε ποτέ το μέγιστο χρόνο χρήσης που αναγράφεται στην ΕΙΚ. Κ.

Το εργαλείο θα μπορούσε να υποστεί βλάβη!

7. ΣΥΝΤΗΡΗΣΗ

ΠΡΟΣΟΧΗ! ΠΡΙΝ ΕΚΤΕΛΕΣΕΤΕ ΤΙΣ ΕΝΕΡΓΕΙΕΣ ΣΥΝΤΗΡΗΣΗΣ,

ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ Η ΜΗΧΑΝΗ ΕΙΝΑΙ ΣΒΗΣΤΗ ΚΑΙ ΑΠΟΣΥΝΔΕΔΕΜΕΝΗ ΑΠΟ ΤΟ ΔΙΚΤΥΟ ΤΡΟΦΟΔΟΣΙΑΣ.

7.1 ΤΑΚΤΙΚΗ ΣΥΝΤΗΡΗΣΗ

ΟΙ ΕΝΕΡΓΕΙΕΣ ΤΑΚΤΙΚΗΣ ΣΥΝΤΗΡΗΣΗΣ ΜΠΟΡΟΥΝ ΝΑ ΕΚΤΕΛΟΥΝΤΑΙ ΑΠΟ ΤΟ ΧΕΙΡΙΣΤΗ.

Ελέγχετε το καλώδιο τροφοδοσίας και τα καλώδια του εργαλείου. Αυτά πρέπει να έναι μονωμένα και σε τέλειες συνθήκες με προσοχή στα σημεία που υφιστανται κάμψεις. Ελέγχετε το εργαλείο. Μην χρησιμοποιείτε επαγωγείς με φανερά ελαττώματα στη μόνωση ή στο περίβλημα.

Αντικαταστήστε τις προστατευτικές ταινίες των εργαλείων που έχουν υποστεί βλάβη. Διατηρείτε καλα σφαλισμένο το σύνδεσμο του εργαλείου με τον ειδικό μοχλό μπλοκαρίσματος.

Διατηρείτε καθαρούς τους συνδέσμους των εργαλείων.

Εμποδίζετε την είσοδο ακαθαρσιών, σκόνης και ρινισμάτων στο εσωτερικό της μηχανής.

Εξασφαλίστε πάντα την κυκλοφορία του αέρα ψύξης.

Ελέγχετε ότι ο ανεμιστήρας λειτουργεί σωστά.

7.2 ΕΚΤΑΚΤΗ ΣΥΝΤΗΡΗΣΗ

ΟΙ ΕΝΕΡΓΕΙΕΣ ΕΚΤΑΚΤΗΣ ΣΥΝΤΗΡΗΣΗΣ ΠΡΕΠΕΙ ΝΑ ΕΚΤΕΛΟΥΝΤΑΙ ΑΠΟΚΛΕΙΣΤΙΚΑ ΑΠΟ ΠΕΠΕΙΡΑΜΕΝΟ ΠΡΟΣΩΠΙΚΟ Η ΕΚΠΑΙΔΕΥΜΕΝΟ ΣΤΟΝ ΗΛΕΚΤΡΙΚΟ-ΜΗΧΑΝΙΚΟ ΤΟΜΕΑ.

ΠΡΟΣΟΧΗ! ΠΡΙΝ ΑΦΑΙΡΕΣΕΤΕ ΤΑ ΚΑΛΥΜΜΑΤΑ ΤΗΣ ΜΗΧΑΝΗΣ ΓΙΑ

ΝΑ ΠΡΟΣΕΓΓΙΣΕΤΕ ΤΟ ΕΣΩΤΕΡΙΚΟ ΤΗΣ ΒΕΒΑΙΩΘΕΙΤΕ ΟΤΙ ΙΚΑΝΟΠΟΙΟΥΝΤΑΙ ΟΙ ΑΚΟΛΟΥΘΕΣ ΣΥΝΘΗΚΕΣ:

- Διακόπτης μηχανής σε θέση "Ο";

- Αυτόματος διακόπης γραμμής σε θέση "Ο" και ακινητοποιημένος με κλειδί ή, σε περίπτωση μη ύπαρξης κλειδιού, επόμενη φυσική αποσύνδεση των τερματικών του καλωδίου τροφοδοσίας.

- Δεδομένης της παρουσίας συμπυκνωτών, η συντήρηση πρέπει να εκτελείται με γεννήτρια σβηστή από τουλάχιστον 5 λεπτά. Ενδεχόμενοι έλεγχοι υπό τάση στο εσωτερικό της μηχανής μπορούν να προκαλέσουν σοβαρό ηλεκτρικό σοκ εξαιτίας άμεσης επαφής με μέρη υπό τάση.

- Περιοδικά και πάντως με συχνότητα ανάλογα με το βαθμό σκόνης του περιβάλλοντος, επιθεωρήστε το εσωτερικό της μηχανής και αφαιρέστε τη σκόνη που εναποτέθηκε με ροή πεπιεσμένου ξηρού άερα (max 10 bar).

- Αποφεύγετε να κατευθύνετε τη ροή αέρα πάνω στις ηλεκτρονικές πλακέτες. Μεριμνήστε για τον ενδεχόμενο καθαρισμό τους με πολύ μαλακιά βούρτσα ή κατάλληλα διαλυτικά.

- Με την ευακιρία ελέγξτε ότι οι ηλεκτρικές συνδέσεις είναι καλά σφαλισμένες και δεν παρουσιάζουν βλάβες στη μόνωση.

- Στο τέλος των ενεργειών αυτών, εγκαταστήστε ξανά τα καλύμματα της μηχανής σφαλίζοντας μέχρι το τέρμα τις βίδες στερέωσης.

- Αποφεύγετε απολύτως να ενεργοποιείτε τη μηχανή όταν είναι ανοιχτή.

- Αφου εκτελέστα τη συντήρηση ή την επισκευή, αποκαταστήστε τις συνδέσεις και τα καμπλαρίσματα όπως ήταν στην αρχή προσέχοντας ώστε αυτά να μην έρθουν σε επαφή με μέρη που κινούνται ή που μπορούν να φτάσουν σε υψηλές θερμοκρασίες. Δέστε με τις λωρίδες όλους τους αγωγούς όπως στην αρχική διάταξη προσέχοντας να διατηρηθούν απολύτως μονωμένες οι συνδέσεις πρωτεύοντος σε υψηλή τάση από τις δευτερεύοντες σε χαμηλή τάση.

Χρησιμοποιήστε όλες τις αυθεντικές ροδέλες και βίδες για να ξανακλείσετε την κατασκευή.

8. ANAZHTHΣH ΒΛΑΒΩΝ

ΣΤΟ ΕΝΔΕΧΟΜΕΝΟ ΜΗ ΙΚΑΝΟΠΟΙΗΤΙΚΗΣ ΛΕΙΤΟΥΡΓΙΑΣ ΚΑΙ ΠΡΙΝ ΕΚΤΕΛΕΣΕΤΕ ΠΙΟ ΣΥΣΤΗΜΑΤΙΚΟΥΣ ΕΛΕΓΧΟΥΣ, Η ΑΠΕΥΘΥΝΘΕΙΤΕ ΣΤΟ ΤΕΧΝΙΚΟ ΣΕΡΒΙΣ ΣΑΣ, ΕΛΕΓΞΕΤΕ ΟΤΙ:

- Με γενικό διακόττη της μηχανής κλειστό " I " το πράσινο λεντ είναι αναμμένο. Σε αντίθετη περίπτωση το ελάττωμα οφείλεται στη γραμμή τροφοδοσίας (καλώδια, πρίζα και ρευματολήττης, ασφάλειες, υπερβολική πτώση τάσης, ασφάλειες στη μηχανή, κλπ.).

- Δεν έχουν επέμβη οι θερμικές προστασίες (λεντ κίτρινο αναμμένο).

- Δεν έχουν επέμβη οι προστασίες της μηχανής (λεντ κίτρινο αναμμένο).

- Ο επαγωγέας είναι τοποθετημένος όσο το δυνατόν πιο κοντά στο υλικό που πρέπει να θερμανθεί.

pag.pag

1. ALGEMENE VEILIGHEID VOOR DE VERWARMING MET INDUCTIE .....36

2. INLEIDING EN ALGEMENE BESCHRIJVING 36

2.1 HOOFDKENMERKEN: 36

2.2 TOEBEHOREN (FIG. D) 36

Η κατασκευαστική εταιρία εγγυάται την καλή λειτουργία των μηχανών και δεσμεύεται να εκτελέσει δωρεάν την αντικατάσταση τμημάτων σε περίπτωση φθοράς τους εξαιτίας κακής ποιότητας υλικού ή ελαττωμάτων κατασκευής, εντός 12 μηνών από την ημερομηνία θέσης σε λειτουργίας του μηχανήματος επίβεβαιωμένη από το πιστοποιητικό. Τα μηχανήματα που επιστρέφονται, ακόμα και αν είναι σε εγγύηση, θα στέλνονται ΧΩΡΙΣ ΕΠΙΒΑΡΥΝΣΗ και θα επιστρέφονται με έξοδα ΠΛΗΡΩΤΕΑ ΣΤΟΝ ΠΡΟΟΡΙΣΜΟ. Εξαιρούνται από τα οριζόμενα τα μηχανήματα που αποτελούν καταναλωτικά αγαθά σύμφωνα με την ευρωπαϊκή οδηγία 1999/44/ΕС μόνο αν πωλούνται σε κράτη μέλη της ΕΕ. Το πιστοποιητικό εγγύησης ισχύει μόνο αν συνοδεύεται από επίσημη απόδειξη πληρωμής ή απόδειξη παραλαβής. Ενδεχόμενα προβλήματα οφειλόμενα σε κακή χρήση, παραποίηση ή αμέλεια, αποκλείονται απο την εγγύηση. Απορρίπτεται, επίσης, κάθε ευθύνη για οποιαδήποτε βλάβη άμεση ή έμμεση.

(NL) GARANTIE
