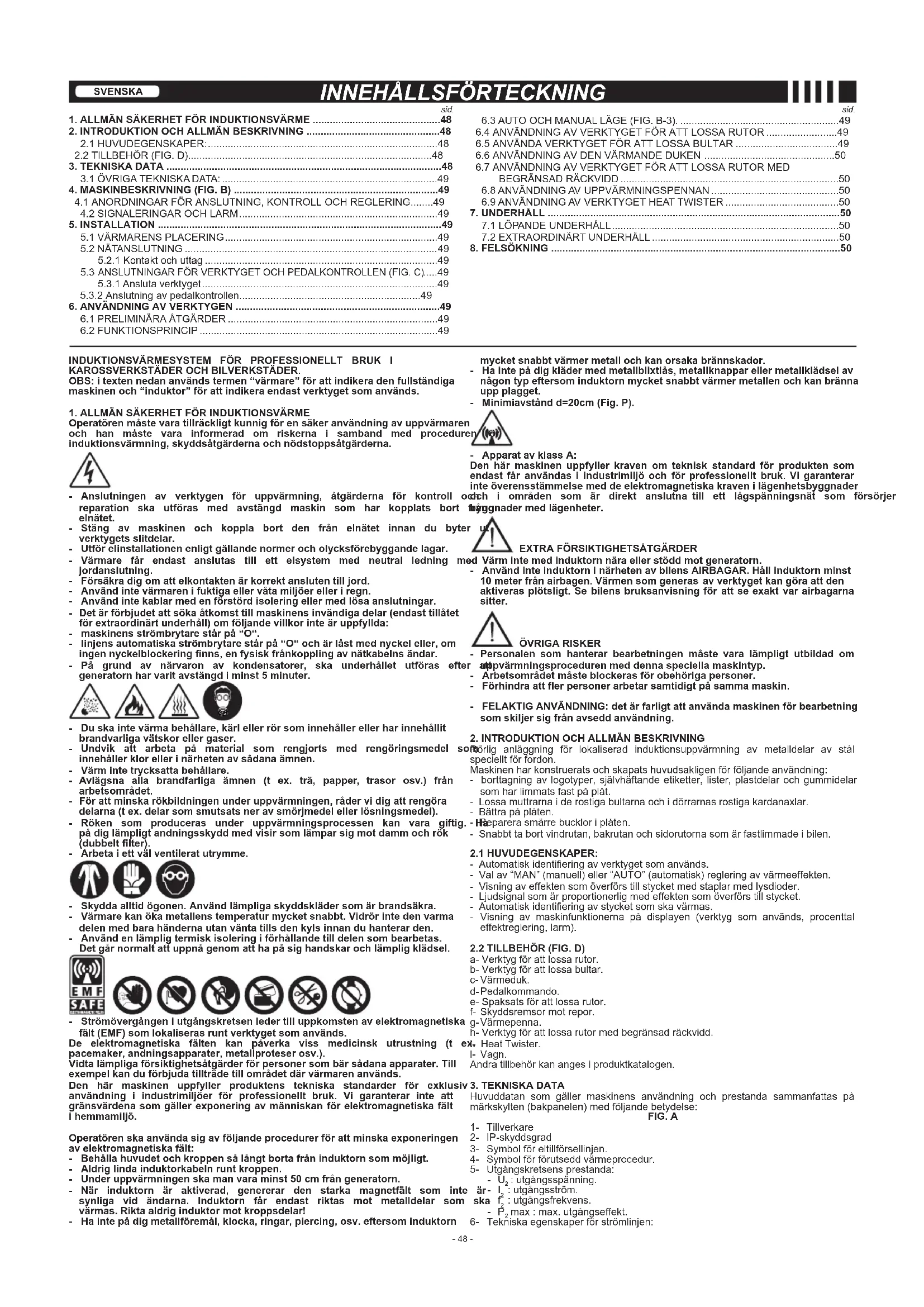

BRUKSANVISNING Smart Inductor 5000 Telwin

Operatörenmåstevaratillräckligtkunnigförensäkeranvändningavuppvärmaren och han måste vara informerad om riskerna i samband med proceduren för induktionsvärmning,skyddsåtgärdernaochnödstoppsåtgärderna. - Anslutningen av verktygen för uppvärmning, åtgärderna för kontroll och reparation ska utföras med avstängd maskin som har kopplats bort från elnätet. - Stäng av maskinen och koppla bort den från elnätet innan du byter ut verktygetsslitdelar. - Utförelinstallationenenligtgällandenormerocholycksförebyggandelagar. - Värmare får endast anslutas till ett elsystem med neutral ledning med jordanslutning. - Försäkradigomattelkontaktenärkorrektanslutentilljord. - Användintevärmarenifuktigaellervåtamiljöerelleriregn. - Användintekablarmedenförstördisoleringellermedlösaanslutningar. -Detärförbjudetattsökaåtkomsttillmaskinensinvändigadelar(endasttillåtet förextraordinärtunderhåll)omföljandevillkorinteäruppfyllda: - maskinensströmbrytarestårpå“O“. - linjensautomatiskaströmbrytarestårpå“O“ochärlåstmednyckeleller,om ingennyckelblockeringnns,enfysiskfrånkopplingavnätkabelnsändar. - På grund av närvaron av kondensatorer, ska underhållet utföras efter att generatornharvaritavstängdiminst5minuter. - Duskaintevärmabehållare,kärlellerrörsominnehållerellerharinnehållit brandvarligavätskorellergaser. - Undvik att arbeta på material som rengjorts med rengöringsmedel som innehållerklorellerinärhetenavsådanaämnen. - Värmintetrycksattabehållare. - Avlägsna alla brandfarliga ämnen (t ex. trä, papper, trasor osv.) från arbetsområdet. -Förattminskarökbildningenunderuppvärmningen,rådervidigattrengöra delarna(tex.delarsomsmutsatsneravsmörjmedelellerlösningsmedel). - Röken som produceras under uppvärmningsprocessen kan vara giftig. Ha pådiglämpligtandningsskyddmedvisirsomlämparsigmotdammochrök (dubbeltlter). - Arbetaiettvälventileratutrymme. - Skyddaalltidögonen.Användlämpligaskyddsklädersomärbrandsäkra. - Värmarekanökametallenstemperaturmycketsnabbt.Vidrörintedenvarma delenmedbarahändernautanväntatillsdenkylsinnanduhanterarden. - Användenlämpligtermiskisoleringiförhållandetilldelensombearbetas. Detgårnormaltattuppnågenomatthapåsighandskarochlämpligklädsel. - Strömövergångeniutgångskretsenledertilluppkomstenavelektromagnetiska fält(EMF)somlokaliserasruntverktygetsomanvänds. De elektromagnetiska fälten kan påverka viss medicinsk utrustning (t ex. pacemaker,andningsapparater,metallproteserosv.). Vidtalämpligaförsiktighetsåtgärderförpersonersombärsådanaapparater.Till exempelkanduförbjudatillträdetillområdetdärvärmarenanvänds. Den här maskinen uppfyller produktens tekniska standarder för exklusiv användning i industrimiljöer för professionellt bruk. Vi garanterar inte att gränsvärdenasomgällerexponeringavmänniskanförelektromagnetiskafält ihemmamiljö. Operatörenskaanvändasigavföljandeprocedurerförattminskaexponeringen avelektromagnetiskafält: - Behållahuvudetochkroppensålångtbortafråninduktornsommöjligt. - Aldriglindainduktorkabelnruntkroppen. - Underuppvärmningenskamanvaraminst50cmfrångeneratorn. - När induktorn är aktiverad, genererar den starka magnetfält som inte är synliga vid ändarna. Induktorn får endast riktas mot metalldelar som ska värmas.Riktaaldriginduktormotkroppsdelar! - Haintepådigmetallföremål,klocka,ringar,piercing,osv.eftersominduktorn mycketsnabbtvärmermetallochkanorsakabrännskador. - Haintepådigklädermedmetallblixtlås,metallknapparellermetallklädselav någontypeftersominduktornmycketsnabbtvärmermetallenochkanbränna uppplagget. - Minimiavståndd=20cm(Fig.P). - ApparatavklassA: Den här maskinen uppfyller kraven om teknisk standard för produkten som endast får användas i industrimiljöoch förprofessionellt bruk.Vi garanterar inteöverensstämmelsemeddeelektromagnetiskakravenilägenhetsbyggnader och i områden som är direkt anslutna till ett lågspänningsnät som försörjer byggnadermedlägenheter.

EXTRAFÖRSIKTIGHETSÅTGÄRDER

- Värmintemedinduktornnäraellerstöddmotgeneratorn. - AnvändinteinduktorninärhetenavbilensAIRBAGAR.Hållinduktornminst 10meterfrånairbagen.Värmensomgenerasavverktygetkangöraattden aktiverasplötsligt.Sebilensbruksanvisningförattseexaktvarairbagarna sitter. ÖVRIGARISKER - Personalen som hanterar bearbetningen måste vara lämpligt utbildad om uppvärmningsprocedurenmeddennaspeciellamaskintyp. - Arbetsområdetmåsteblockerasförobehörigapersoner. - Förhindraatterpersonerarbetarsamtidigtpåsammamaskin. - FELAKTIGANVÄNDNING:detärfarligtattanvändamaskinenförbearbetning somskiljersigfrånavseddanvändning. 2.INTRODUKTIONOCHALLMÄNBESKRIVNING Rörlig anläggning för lokaliserad induktionsuppvärmning av metalldelar av stål speciellt för fordon. Maskinen har konstruerats och skapats huvudsakligen för följande användning: - borttagning av logotyper, självhäftande etiketter, lister, plastdelar och gummidelar som har limmats fast på plåt. - Lossa muttrarna i de rostiga bultarna och i dörrarnas rostiga kardanaxlar. - Bättra på plåten. - Reparera smärre bucklor i plåten. - Snabbt ta bort vindrutan, bakrutan och sidorutorna som är fastlimmade i bilen. 2.1HUVUDEGENSKAPER: - Automatisk identiering av verktyget som används. - Val av “MAN” (manuell) eller “AUTO” (automatisk) reglering av värmeeffekten. - Visning av effekten som överförs till stycket med staplar med lysdioder. - Ljudsignal som är proportionerlig med effekten som överförs till stycket. - Automatisk identiering av stycket som ska värmas. - Visning av maskinfunktionerna på displayen (verktyg som används, procenttal effektreglering, larm). 2.2TILLBEHÖR(FIG.D) a- Verktyg för att lossa rutor. b- Verktyg för att lossa bultar. c- Värmeduk. d- Pedalkommando. e- Spaksats för att lossa rutor. f- Skyddsremsor mot repor. g- Värmepenna. h- Verktyg för att lossa rutor med begränsad räckvidd. i- Heat Twister. l- Vagn. Andra tillbehör kan anges i produktkatalogen. 3.TEKNISKADATA Huvuddatan som gäller maskinens användning och prestanda sammanfattas på märkskylten (bakpanelen) med följande betydelse: FIG.A

3- Symbol för eltillförsellinjen.

4- Symbol för förutsedd värmeprocedur.

5- Utgångskretsens prestanda:

: utgångsspänning. - I

: utgångsfrekvens. - P

max : max. utgångseffekt.

6- Tekniska egenskaper för strömlinjen:- 49 -

: växelström för tillförsel till maskinen (tillåtna gränsvärden ±15 %): - P

max : maximal effekt som förbrukas av linjen.

7- Registreringsnummer. Maskinidentikation (behövs för teknisk service, begäran

om reservdelar, sökning efter produktursprunget).

9- Symboler som gäller säkerhetsnormer.

Obs: exemplet på skylten indikerar betydelsen av symbolerna och siffrorna. De exakta värdena för de tekniska data för din maskin måste avläsas direkt på maskinens märkplåt. 3.1ÖVRIGATEKNISKADATA: - VÄRMARE:setabell1(TAB.1) Maskinviktenståritabell1(TAB.1). 4.MASKINBESKRIVNING(FIG.B)

4.1ANORDNINGARFÖRANSLUTNING,KONTROLLOCHREGLERING

1- Fäste för pedalkommando (till alla verktyg).

2- Uttag för att ansluta olika verktyg.

3- Flerfunktionsknapp. Val av läget “AUTO” eller “MANUAL” gäller för alla verktyg.

För att eliminera/aktivera ljudsignaleringen ska du hålla knappen nedtryckt i 3 sekunder.

4- Potentiometer för att reglera effektens procenttal (Power %).

4.2SIGNALERINGAROCHLARM

5- Lysdioden för allmänt larm lyser. Displayen visar larmtyp:

AL.1: Larm för termiskt säkerhetsskydd. Återställningen sker automatiskt Vi rekommenderar att du lämnar in maskinen på en serviceverkstad så snart som möjligt. AL.2: Larm för termisk begränsare. Återställningen sker automatiskt efter kylningen. AL.3: överspänningslarm. Återställningen sker automatiskt om spänningen återgår till tillåtna värden. AL.4: underspänningslarm. Återställningen sker automatiskt om spänningen återgår till tillåtna värden.

6- Lysdiod för signalering av effekten: indikerar att displayen visar värdet i % (max.

7- Display: visning av larm, av verktyget som används (varje gång som maskinen

sätts på) och strömmen %.

8- Signalering “NO LOAD”: induktorn har aktiverats i luften eller avståndet från

stycket är för stort (över 2 cm). Undvik att aktivera verktyget i luften särskilt om AUTO-läget inte är aktiverat!

9- Lysdiodsenhet för att signalera värmeeffekten: signaleringen ökar med

effektökningen som faktiskt överförs till stycket. 5.INSTALLATION VARNING! UTFÖR ALLA ÅTGÄRDER SOM INSTALLATION OCH ELEKTRISKA ANSLUTNINGAR MED FRÅNSLAGEN MASKIN SOM HAR KOPPLATSBORTFRÅNELFÖRSÖRJNINGSSYSTEMET. ELANSLUTNINGARNA FÅR ENDAST UTFÖRAS AV ERFAREN ELELR KVALIFICERADPERSONAL. 5.1VÄRMARENSPLACERING Identiera värmarens installationsplats så att det inte nns hinder i höjd med ingångsöppningen och utsläppet för kylluft. Försäkra dig samtidigt om att inget ledande damm, frätande ångor och fukt osv. kan sugas in. Håll ett fritt utrymme på minst 250 mm runt maskinen. VARNING!Ställvärmarenpåenatytaellerenvagnmedenkapacitet somlämparsigtillviktenförattundvikavältningellerfarligaföryttningar. 5.2NÄTANSLUTNING Varningar - Innan du utför elanslutningen, ska du kontrollera att uppgifterna på maskinens plåt överensstämmer med nätspänningen och –frekvensen på installationsplatsen. - Maskinen får endast anslutas till ett elsystem med neutral jordledning.

5.2.1Kontaktochuttag

Maskinen har utrustats med en elkabel och en normal kontakt, (2P + jord (2P + T)) 16 A/250 V. Den kan därför anslutas till ett nätuttag med säkringar eller automatisk brytare. Jordkontakten ska anslutas till jordledningen (gulgrön) i ellinjen. Tabell 1 (TAB. 1) anger värden som rekommenderas i Ampere för tröga säkringar i linjen som väljs enligt maximal nominell effekt som värmaren tillhandahåller och den nominella spänningen. VARNING! Om du inte följer reglerna ovan, fungerar inte säkerhetssystemet som har anlagts av tillverkaren (klass I) vilket leder till allvarligariskerförmänniskor(tex.elstötar)ochföremål(tex.brand). 5.3ANSLUTNINGARFÖRVERKTYGETOCHPEDALKONTROLLEN(FIG.C)

5.3.1Anslutaverktyget

- Sätt in kontaktdonet på verktyget i maskinens uttag (FIG. C-1). Obs: kontaktdonet kan sättas in i uttaget endast på ett sätt! - Blockera anslutningen med den avsedda spaken.

5.3.2Anslutningavpedalkontrollen

- Anslut gummislangen som i FIG. C-2. - Tryck in slangen för att garantera en korrekt anslutning. 6.ANVÄNDNINGAVVERKTYGEN

6.1PRELIMINÄRAÅTGÄRDER

Innan du utför någon åtgärd med värmaren, behöver du utföra ett antal controller med huvudströmbrytaren på ”O”:

1- Kontrollera att elanslutningen har utförts korrekt enligt ovanstående anvisningar.

2- Kontrollera att värmaren inte är skadad. Kontrollera att kabeln och kontakten på

elkabeln är hela, och så även induktorkabeln och isoleringen osv.

3- Anslut verktyget så som beskrivs i föregående stycke (FIG. C-1).

6.2FUNKTIONSPRINCIP Funktionsprincipen baseras sig på genereringen av ett magnetfält som koncentreras av induktorn på metallstycket som ska värmas. Parasitström genereras i stycket och värmer det mycket snabbt. Strömmen cirkulerar inte i isoleringsmaterialet, vilket innebär att systemet inte värmer material som glass, plast, keramik, trä och tyg osv. Induktorn genererar parasitström i icke-magnetiska material som aluminium, koppar, silver osv. Men på grund av deras låga elektriska motstånd värms de lite. Induktorn genererar i stället starka parasitströmmar i alla järnmagnetiska material som järn, stål, gjutjärn osv., som på grund av deras elektriska motstånd värms upp mycket snabbt. Induktorernas olika former gör att man kan koncentrera magnetödet och därmed värmen på olika sätt enligt användningen de har projekterats för. Flödet som genereras värmer metaller som är på ett avstånd av bara 2 ÷ 2,5 centimeter från verktyget och med en värmeeffekt som blir högre ju närmare stycket induktorn benner sig. 6.3AUTOOCHMANUALLÄGE(FIG.B-3). - AUTO (automatisk reglering): det går att överföra samma värmeeffekt till stycket oavsett avståndet från det (inom ett fält av 2 ÷ 2,5 centimeter från stycket). Den här kontrollfunktionen är mycket viktig särskilt vid uppvärmning av lackerade plåtar där temperaturen inte får stiga för snabbt för att inte bränna stycket. I läget AUTO är alltid säkerhetsfunktionen aktiverad för att aktivera induktorn endast när stycket är inom verktygets verksamhetsfält. I detta läge, är potentiometern (FIG.B-4) inaktiverad eftersom maskinen automatiskt ställer in regleringen enligt avståndet från plåten. Displayen visar det senaste värdet i % som används av maskinen för att bibehålla värmeeffekten som faktiskt överförs konstant. - MANUAL (manuell reglering): det går att ställa in effekten (i %) som maskinen tillhandahåller med potentiometern (Fig.B-4); displayen visar valt värde. Värmeettekten är högre ju närmare plåten benner sig till induktorn och det går att överstiga standardvärdet för AUTO-läget storligen. Lysindikatorerna i gur B-9 visar värmeeffekten som faktiskt överförs till stycket (“OK” gäller standardvärdet i AUTO- läget). VARNINGAR: - FörattinteförstöradelackeradeplåtarnaskadualltidväljaAUTO-läget.Hur som helst ska du alltid ytta induktorn med en hastighet av 3 - 4 cm/sek. ovanförstycketsomskavärmasochsläppauppknappenellerpedaleninnan lackenbörjarryka.Låtinteverktygetvaraaktiveratochstillaståendeovanför detstyckesomskavärmas! - Det är bäst att öva med värmaren på en maskin som ska skrotas för att bekantasigmedverktygeninnanmanbörjararbetapåenkundsbil. - Ljusa lacker är ömtåligare än mörka eftersom de tenderar att gulna eller mörkna!

6.4ANVÄNDNINGAVVERKTYGETFÖRATTLOSSARUTOR

Verktyget (Fig.D-a) kan lossa rutorna från bilen genom att värma kanten på plåten där limmet som fäster rutan sitter. Limmet värms med induktionsvärme tills det lossnar från plåten och frigör rutan. FIG.Evisar verktyget för att lossa rutor och lokaliseringen av värmen på plåten. Den högsta värmekoncentrationen uppnås i mitten av verktyget. Procedur:

1- Ta bort de synliga packningarna, gummi- eller metallramarna runt rutan för att

kunna applicera särskilda kilar av plats mellan rutan och plåten.

2- Koppla ifrån antennen, regnsensorn, vindrutetorkarna och alla tillbehör som sitter

3- Rengör rutan ordentligt längs kanterna. Skydda eventuellt de synliga delarna av

karossen i närheten av rutan med tejp för att förhindra att göra lacken ammig under bearbetningen.

4- Kontrollera att skyddstejpen som sitter längst ner på induktorn är ren och hel.

Applicera eventuellt ny tejp för att undvika ammor på rutan.

5- Ställ in “AUTO” på värmarens kontrollpanel.

6- Placera verktyget på rutan parallellt med kanten med sidan “GLASS” mot rutans

mitt som i FIG. F. Tryck sedan på knappen (eller pedalkontrollen) och närma verktyget till glaskanten. När maskinen detekterar plåten, aktiveras den och börjar ljuda igen, medan lysindikatorerna tänds i följd tills “OK” visas (FIG.B-9) för att indikera området där limmet kan nnas.

7- Kontrollera att limmet är mycket nära verktyget (helst under verktyget) genom

att använda en sond som i FIG. F. Närma eventuellt verktyget till 1-2 cm från karosseriet. Om du måste arbeta med verktyget alltför nära karossens synliga delar, rekommenderar vi att du kyler ner lacken med en fuktig duk eller ett tunt skikt vattendimma.

8- Börja från en vinkel av rutan genom att placera verktyget parallellt med kanten på

ett avstånd från karossen som anges ovan, tryck på knappen och rör verktyget framåt och bakåt i ett tjugotal centimeter medan du försöker följa limpositionen som i FIG. G.

9- Lyft rutans hörn något utan att trycka och använd den särskilda plastspaken och

tryck samtidigt på kanten med handen inifrån. Så snart som rutan lyfter sig ska du föra in spaken för att behålla positionen. Om rutan inte lyfts, ska du ställa induktorn på den och åter värma området genom att dra lätt i plastspaken.

10- Fortsätt att lossa limmet på samma sätt på resten av rutan genom att arbeta i små

raka linjer (20-30 cm) och en hastighet på 3 - 4 cm/sek. VARNINGAR: - Taborteventuellametallkanterfrånrutaninnandubörjarvärmadem,annars kandeninduceradevärmenskadarutan! - Bakrutanbeståravhärdatglassomkanbristaomdetutsättsföralltförhöga påfrestningar.Användspakarnautanatttryckaförmycket!

6.5ANVÄNDAVERKTYGETFÖRATTLOSSABULTAR

Verktyget (Fig.D-b) kan koncentrera ödet på muttern som utvidgar sig på grund av värmen och tenderar att separera sig från skruven och eliminera rostavlagringar eller eventuellt lim. Det gör att man kan skruva loss muttern som tidigare var blockerad. Verktyget kan användas för att lossa rostiga muttrar, frigöra stift i dörrar och rent allmänt för att koncentrera värme på små metalldelar. FIG.Ivisar värmens distribuering på muttern. Procedur:

1- Håll verktyget i det särskilda handtaget.

2- Ställ in AUTO-läget.

3- Ställ expansionsdelarna vid mutterns kant som i FIG.I.

4- Aktivera verktyget med pedalkontrollen i några sekunder och försök behålla ett

visst avstånd till muttern.

5- Vrid verktyget runt muttern om möjligt.- 50 -

6- Inaktivera verktyget och försök skruva loss muttern.

7- Upprepa åtgärden i punkt 4 om muttern inte lossnar.

VARNINGAR: - kläalltidverktygetsexpansionsdelarmedsärskildisoleringstejp. - detärintenödvändigtattvärmamutterntillsdenblirglödandeförattlossaden: värmensomstrålasutfråndelenkanförstöraverktygetsexpansionsdelar!

6.6ANVÄNDNINGAVDENVÄRMANDEDUKEN

Verktyget (Fig. D-c) kan ta bort sidolister, logotyper, självhäftande etiketter, vinyletiketter, plastdekaler och gummidelar som har limmats fast på bilens plåt. FIG.Hvisar duken och lokaliseringen av värmen på plåten: värmen som genereras fördelas i ringform under hela dukens yta och är mindre koncentrerat i förhållande till andra verktyg. Procedur:

1- Fäst verktyget vid handen genom att anpassa det reglerbara bandet.

2- Välj läget “AUTO” på maskinpanelen.

3- Använd pedalkommandot för att aktivera duken.

4- Placera duken så nära föremålet som ska avlägsnas som möjligt och parallellt med

5- Aktivera duken och utför cirkelrörelser eller rör den framåt och bakåt (enligt

föremålet som ska avlägsnas).

6- Kontrollera effekten som genereras av uppvärmningen i några sekunders

intervaller för att inte bränna lacken eller föremålet som ska avlägsnas.

7- Lyft den del av föremålet uppvärmningen gäller och fortsätt sedan på samma sätt

tills allt är borttaget. Om det är svårt att ta bort limmet, upprepa uppvärmningen. VARNINGAR: - Användintedukenfrånfelsida:sidanmeddetreglerbarabandetanvänds somstödförhanden! - Iavsaknadaverfarenhetskadukontrollerauppvärmningseffektenoftaoch släppaupp pedalen förattinaktiveraverktyget om duserrökkomma från lacken!

6.7ANVÄNDNINGAVVERKTYGETFÖRATTLOSSARUTORMEDBEGRÄNSAD

RÄCKVIDD - Skydda den lackerade plåten mot magnetfältet som tenderar att stänga sig över det och skydda den mot överhettning. - Generera värme med en förlängd distribution på plåten för att bättre följa formen på isoleringsmedlet som ska lossas. FIG. L visar verktyget som lossar rutor och lokaliseringen av värmen på plåten: värmefördelningen är jämn längs hela induktorn. Procedur:

1- Ta bort de synliga packningarna, gummi- eller metallramarna runt rutan för att

kunna applicera särskilda kilar av plats mellan rutan och plåten.

2- Koppla ifrån antennen, regnsensorn, vindrutetorkarna och alla tillbehör som sitter

3- Rengör rutan ordentligt längs kanterna. Skydda eventuellt de synliga delarna av

karossen i närheten av rutan med tejp för att förhindra att göra lacken ammig under bearbetningen.

4- Kontrollera att skyddstejpen som sitter längst ner på induktorn är ren och hel.

Applicera eventuellt ny tejp för att undvika ammor på rutan.

5- Ställ in “AUTO” på värmarens kontrollpanel.

6- Placera verktyget på rutan parallellt med kanten med sidan “GLASS” mot rutans

7- Tryck på knappen (eller pedalkontrollen) och närma verktyget till glaskanten.

När maskinen detekterar plåten, aktiveras den och börjar ljuda igen, medan lysindikatorerna tänds i följd tills “OK” visas (FIG.B-9) för att indikera området där limmet kan nnas.

8- Kontrollera att limmet är mycket nära verktyget (helst under verktyget) genom att

använda en sond som i FIG. F. Närma eventuellt verktyget till rutans kant.

9- Börja från en vinkel av rutan genom att placera verktyget parallellt med kanten på

ett avstånd från karossen som anges ovan. Tryck på knappen och ytta verktyget framåt och bakåt i cirka tjugo centimeter och försök följa limpositionen som i FIG.

10- Lyft något utan att trycka för mycket på rutans kant genom att använda den

särskilda plastspaken och tryck samtidigt på hörnet med handen inifrån. Så snart rutan lyfts, ska du sätta in spaken för att bibehålla läget. Om rutan inte lyfts, ska du ställa induktorn och värma området på nytt genom att dra försiktigt med plastspaken.

11- Fortsätt att ta bort resten av limmet från rutan genom att arbeta i små raka linjer

(20 - 30 cm cirka) och med en hastighet på 3 - 4 cm/sek. VARNINGAR: - Ta bort eventuella metallkanter från vindrutan innan du börjar med uppvärmningen,annarskandeninduceradevärmenskadarutan! - Bakrutanbeståravhärdatglassomkangåsönderomdetutsättsförintensiva mekaniskapåfrestningar:användspakarnautanatttryckaförhårt! - För en korrekt användning, vänd alltid sidan “GLASS” på induktorn mot rutansmitt!

6.8ANVÄNDNINGAVUPPVÄRMNINGSPENNAN

Verktyget (Fig.D-g) används för att reparera mindre bucklor på karossen och för att bättra på plåten i allmänhet. FIG.Nvisar verktyget och lokaliseringen av värmen på plåten. Värmen som genereras koncentreras i cirklar under induktorns spets. Rekommenderatförfarandeförattreparerabucklor:

1- Håll verktyget i det avsedda handtaget.

2- Ställ in funktionsläget AUTO.

3- Placera vertygsänden i mitten av kronan som bildas runt bucklan som i FIG. O.

4- Aktivera verktyget genom att hålla knappen intryckt tills ljudsignalen upphör

(ungefär ett par sekunder).

5- Upprepa förfarandet era gånger med tätare intervall tills bucklan försvinner.

6- Kyl därefter ned lacken omgående med en fuktig trasa eller med en avsedd

kylspray. VARNING: Funktionsläget AUTO gör förfarandet enkelt även för en okunnig användare genomattställainmaskinenpåmedeleffektochbegränsadrifttidentillnågrafå sekunderisyftetattinteskadafordonetslack. Funktionsläget MANUAL är reserverat för experta användare eftersom maskinenseffektdåkanställasinpåmaxochutantidsbegränsning! - Plåtar med kantiga eller mycket djupgående bucklor blir inte lika perfekta som tidigare: värm plåten och bearbeta den inre ytan genom att trycka utåt med hjälp av avsedda verktyg. - Bucklor i plåten som är i närheten av detaljens kanter eller hörn är mycket svåra att reparera med detta system. - Ljus lack är ömtåligare än mörk lack eftersom de tenderar att gulna eller mörkna! Begränsa uppvärmningstiden till några sekunder och kontrollera sedan lacken! 6.9ANVÄNDNINGAVVERKTYGETHEATTWISTER Verktyget (g. D-i) arbetar genom att linda in muttern så att ödet koncentreras och den vidgas till följd av värmen. På så sätt separeras muttern från skruven och spår av eventuell rost eller lim avlägsnas. Därefter går det att skruva av muttern som tidigare var fastlåst. Verktyget kan användas för att skruva av rostiga muttrar, frigöra dörrarnas tappar eller för att allmänt koncentrera värmen på små metallzoner. Tillvägagångssätt:

1- Montera på verktygsänden de spiraler som bäst passar till arbetet som ska utföras.

2- Håll verktyget i det avsedda handtaget.

3- Vi rekommenderar att ställa in läget AUTO för en spiraldiameter på upp till 14 mm,

4- Ställ in maskineffekten på max (i MANUAL) för en diameter över 14 mm, FIG. Q.

5- Låt spiralerna omsluta muttern eller metalldelen som ska värmas på så sätt att

avståndet mellan spiralerna och detaljen är så litet som möjligt.

6- Aktivera verktyget genom att trycka in knappen i några sekunder.

7- Avaktivera verktyget och prova att skruva av muttern.

8- Upprepa steg 6 om muttern fortfarande är fastlåst.

VARNING: - Mutternbehöverintevärmastillsdenblirrödochglödhetförattdenskalåsas upp.Ivanligafallräckerdetmedtiosekunderföratterhållabästaresultat! - Omdetaljenintevärmsuppsnabbt,kontrolleraattdetaljenochspiralernasitter tättmotvarandraochattmetallmaterialetsomskavärmasärferromagnetiskt (intealuminium,koppar,mässingo.s.v.). - MaximaldrifttidsomangesiFIG.Qfårinteöverskridas.Verktygetkanskadas! 7.UNDERHÅLL VARNING! INNAN DU UTFÖR UNDERHÅLLSÅTGÄRDER, SKA DU FÖRSÄKRA DIG OM ATT MASKINEN ÄR AVSTÄNGD OCH FRÅNKOPPLAD FRÅNSTRÖMNÄTET.

DELÖPANDEUNDERHÅLLSÅTGÄRDERNAKANUTFÖRASAVOPERATÖREN. Kontrollera nätkabeln och verktygskablarna. De ska vara isolerade och i perfekt skick, med särskilt avseende på punkter som är utsatta för böjning. Kontrollera verktyget. Använd inte induktorer med uppenbara isolationsdefekter eller skador på höljet. Byt ut verktygens skyddstejp som skadats. Håll verktygets kontaktdon ordentligt åtdragna genom den särskilda låsspaken. Se till att verktygens kontaktdon hålls rena. Förhindra att smuts, damm och skräp tränger in i maskinen. Garantera alltid kylluftens cirkulation. Kontrollera att äkten fungerar korrekt.

7.2EXTRAORDINÄRTUNDERHÅLL

ÅTGÄRDERNA FÖREXTRAORDINÄRT UNDERHÅLL FÅRENDAST UTFÖRAS AVERFARENELLERKVALIFICERADTEKNISKOCHMEKANISKPERSONAL. OBS! INNAN DU AVLÄGSNAR MASKINPANELERNA OCH SÖKER ÅTKOMSTTILLDESS INVÄNDIGADELAR, SKADU FÖRSÄKRADIG OMATT FÖLJANDEVILLKORÄRUPPFYLLDA: - Maskinens strömbrytare står på “O“; - Huvudströmbrytaren står på “O” och är låst med nyckel eller, om ett nyckellås saknas, strömkablarna är fysiskt frånkopplade. - Med tanke på att det nns kondensatorer, ska underhållet utföras efter att ha stängt av generatorn sedan minst fem minuter. Eventuella kontroller som utförs med spänning kvar i maskinen kan leda till allvarliga elektriska stötar som beror på direktkontakt med de strömförande delarna. - Inspektera maskinen invändigt regelbundet och enligt användningsfrekvensen och enligt hur dammig miljön är. Avlägsna damm som har ansamlats genom en stråle torr tryckluft (max. 10 bar). - Undvik att rikta tryckluftstrålen mot de elektroniska korten. Se till att rengöra dessa med en mycket mjuk borste eller lämpliga lösningsmedel. - Passa även på att kontrollera att elanslutningarna är korrekt åtdragna och att kablarna inte har isolationsskador. - Efter dessa åtgärder ska du montera tillbaka maskinpanelerna och dra åt fästskruvarna ordentligt. - Undvik absolut att aktivera maskinen då den är öppen. - Efter att ha utfört underhållet eller reparationen, ska du återställa anslutningarna och kablarna som de var ursprungligen. Var noga med att undvika att de kommer i kontakt med rörliga delar eller delar som kan nå höga temperaturer. Linda alla ledningar som de var ursprungligen och var noga med att hålla huvudledningarna med högspänning åtskilda från de sekundära ledningarna med lågspänning. Använd alla ursprungliga brickor och skruvar för att åter dra åt snickeridelarna. 8.FELSÖKNING OM FUNKTIONEN INTE ÄR TILLFREDSSTÄLLANDE OCH INNAN DU UTFÖR MER SYSTEMATISKA KONTROLLER ELLER VÄNDER DIG TILL DIN SERVICEVERKSTAD,KONTROLLERAFÖLJANDE: - Med stängd strömbrytare på maskinen, tänds den gröna lysdioden “ I “. Om så inte är fallet, ligger defekten i strömförsörjningslinjen (kablar, uttag och kontakt, säkringar, ett för stort strömfall, säkringar i maskinen osv.). - Värmeskydden har ingripit (den gula lysdioden lyser). - Maskinens skydd har ingripit (den gula lysdioden lyser). - Induktorn är placerad så nära stycket som ska värmas som möjligt.- 51 - DANKS INDHOLDSFORTEGNELSE 1.ÁLMENSIKKERHEDIFORBINDELSEMEDINDUKTIONSOPVARMNING.....51 2.INDLEDNINGOGALMENBESKRIVELSE........................................................51
