Produkttyp	MIG/MAG-svetsmaskin med möjlighet till FLUX-svetsning utan gas
Märke	Telwin
Modell	TW821075
Svetsprocesser	MIG (inert gas), MAG (aktiv gas), FLUX (utan gas, rörtråd)
Skyddsgas	CO₂, Argon, Argon/CO₂-blandningar, Argon+syre för rostfritt
Trådtyper	Massiv tråd stål, rostfritt, aluminium; rörtråd (tubulär)
Elmatning	Enfas 230 V eller trefas 400 V beroende på version (se märkplåt)
Frekvens	50/60 Hz
Max svetsström	Anges på märkplåten (t.ex. 200 A)
Tomgångsspänning (U0)	Anges på märkplåten
Driftsfaktor (X)	Anges på märkplåten (t.ex. 60% vid max ström)
Termiskt skydd	Ja, med automatisk återställning efter avkylning
Kylning	Via fläkt (på vissa modeller)
Säkerhetsnormer	EN 60974-1, EN 60974-9
Inkluderade tillbehör	Svetsbrännare, återledare med jordklämma, hjulsats
Brännaranslutning	EURO-fäste
Löpande underhåll	Invändig rengöring, kontroll av drivrullar, trådguide, byte av slitdelar
Operatörssäkerhet	Obligatorisk jordning, handskar, filtermask, brandhärdiga kläder
Garanti	12 månader från idrifttagning, under vissa villkor
Tillverkare	Telwin

Vanliga frågor - TW821075 Telwin

Hur installerar jag svetsmaskinen Telwin TW821075?

Välj en stabil horisontell yta, lämna 250 mm utrymme runt om för ventilation. Montera hjulsatsen om den medföljer. Anslut svetskablarna och gasflaskan (om den används). Anslut strömkontakten till ett jordat uttag. Elinstallationen måste utföras av behörig personal.

Hur ansluter jag svetskablarna?

Stäng av och koppla bort maskinen. Anslut brännarkabeln till snabbkopplingen (+/- beroende på polaritet). Anslut återledaren med jordklämma till arbetsstycket. Dra åt kontakterna ordentligt för att undvika överhettning.

Hur ställer jag in polariteten för MIG- eller FLUX-svetsning?

För MIG/MAG-svetsning, anslut brännaren till den röda polen (+) och återledaren till den svarta (-). För FLUX-svetsning (utan gas), vänd: brännare på svart (-), återledare på röd (+). Se figur G i manualen.

Hur laddar jag trådrullen?

Stäng av maskinen. Öppna rullfacket. Placera rullen på hållaren, för in tråden i trådguiden. Sänk tryckrullen, justera trycket. Sätt tillbaka munstycket och kontaktmunstycket. Slå på strömmen och tryck på avtryckaren för att mata ut tråden.

Vilken gas ska jag använda och hur ansluter jag den?

Använd CO₂ eller en Argon/CO₂-blandning för stål, Argon+O2 för rostfritt, Argon för aluminium. Skruva fast tryckregulatorn på flaskan, anslut gasinloppsslangen, dra åt klämman. Öppna ventilen efter att ha lossat tryckregulatorn.

Hur gör jag punktsvetsning?

Använd punktsvetsfunktionen om den finns (modeller med I₂ ≥ 140A). Ställ in svetstiden med avsedd knapp (Fig. B-5). Maximal plåttjocklek för punktsvetsning är 0,8 mm.

Vad gör jag om överhettningslampan tänds?

Signallampan indikerar överhettning. Maskinen stänger automatiskt av strömmen. Vänta några minuter så att den svalnar; återställningen är automatisk. Kontrollera att ventilationsöppningarna inte är blockerade.

Hur underhåller jag brännaren?

Lägg inte brännaren på heta ytor. Kontrollera regelbundet gastätningen. Rengör trådguiden med torr tryckluft (max 5 bar) vid varje rullbyte. Kontrollera slitaget på munstycket, kontaktmunstycket och diffusorn.

Vilken skyddsutrustning ska jag använda?

Använd svetshjälm med filter UNI EN 169/379, handskar UNI EN 12477, brandhärdiga kläder UNI EN 11611. Använd säkerhetsskor och isolerande mattor vid behov. Skydda personer i närheten med antireflexgardiner.

Hur ändrar jag matningsspänningen på trefasmaskiner?

Stäng av och koppla bort maskinen. Ta bort åtkomstpanelen. Ändra spänningsomkopplarens plint så att den överensstämmer med den tillgängliga nätspänningen (anges på märkplåten). Sätt tillbaka panelen försiktigt. Denna åtgärd måste utföras av behörig personal.

BRUKSANVISNING TW821075 Telwin

Anmärkning: i den text som följer kommer vi att använda oss av termen "svets". DE

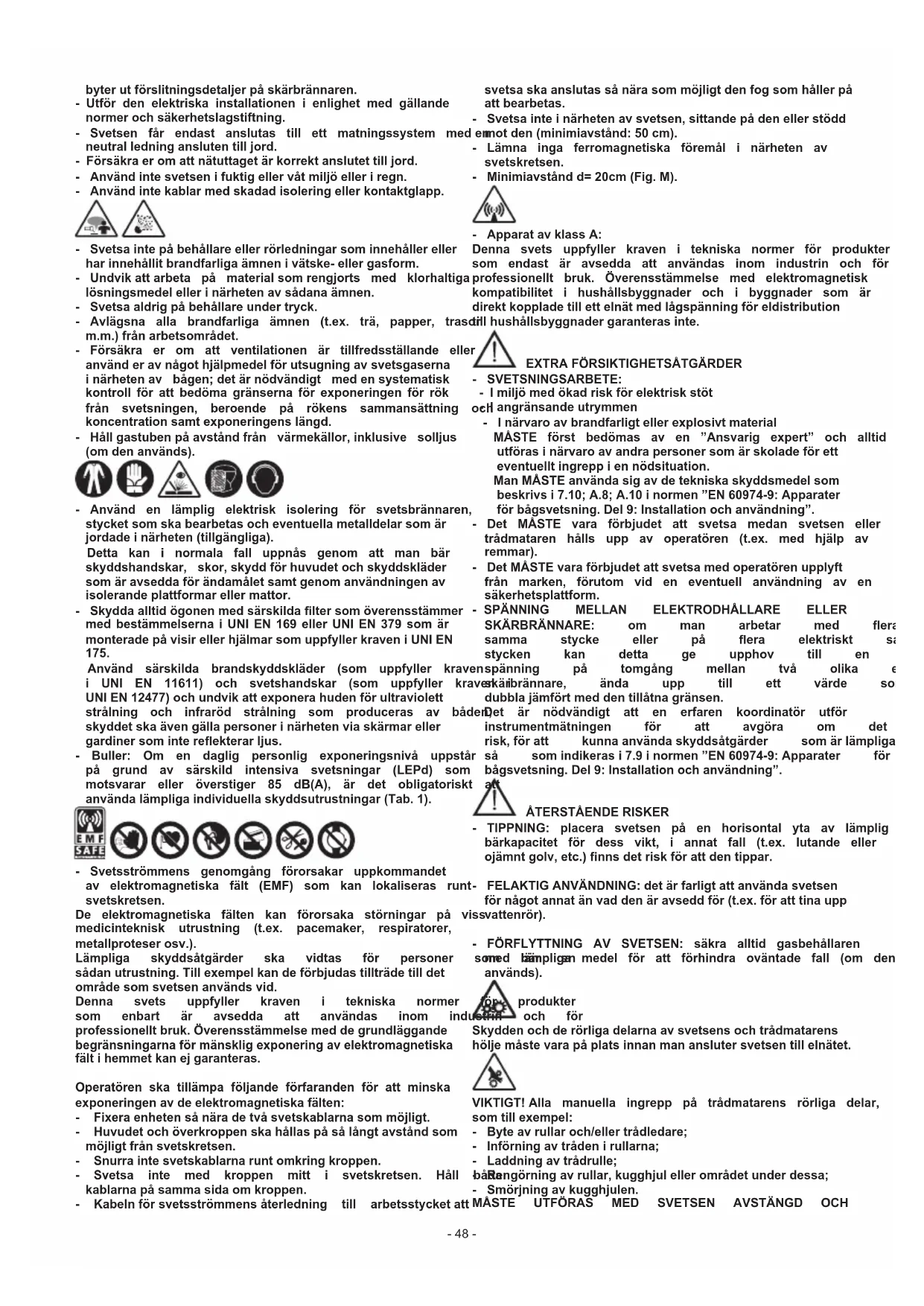

1. ALLMÄNNA SÄKERHETSANVISNINGAR FÖR BÅGSVETSNING Operatören måste vara väl insatt i hur svetsen ska användas på ett säkert sätt, vidare måste han vara informerad om riskerna i samband med bågsvetsning, om de respektive skyddsåtgärderna och nödfallsprocedurerna.

(Se även norm "EN 60974-9: Apparater för bågsvetsning. Del 9: Installation och användning").

• Undvik direktkontakt med svetskretsen: spänningen på tomgång från svetsen kan under vissa förhållanden vara farlig.
• Stäng av svetsen och drag ut stickproppen ur uttaget innan du ansluter svetskablarna eller utför några kontroller eller reparationer.
• Stäng av svetsen och koppla från den från elnätet innan du

byter ut förslitningsdetaljer på skärbrännaren.

• Utför den elektriska installationen i enlighet med gällande normer och säkerhetslagstiftning.
• Svetsen får endast anslutas till ett matningssystem r neutral ledning ansluten till jord.
• Försäkra er om att nätuttaget är korrekt anslutet till jord.
• Använd inte svetsen i fuktig eller våt miljö eller i regn.
• Använd inte kablar med skadad isolering eller kontaktglapp.

• Svetsa inte på behållare eller rörledningar som innehåller eller har innehållit brandfarliga ämnen i vätske- eller gasform.
• Undvik att arbeta på material som rengjorts med klorhaltiga lösningsmedel eller i närheten av sådana ämnen.
• Svetsa aldrig på behållare under tryck.
• Avlägsna alla brandfarliga ämnen (t.ex. trä, papper, tras m.m.) från arbetsområdet.
• Försäkra er om att ventilationen är tillfredsställande eller använd er av något hjälpmedel för utsugning av svetsgaserna i närheten av bågen; det är nödvändigt med en systematisk kontroll för att bedöma gränserna för exponeringen för rök från svetsningen, beroende på rökens sammansättning och koncentration samt exponeringens längd.
• Håll gastuben på avständ från värmekällor, inklusive solljus (om den används).

• Använd en lämplig elektrisk isolering för svetsbrännaren, stycket som ska bearbetas och eventuella metalldelar som är jordade i närheten (tillgängliga).
  Detta kan i normala fall uppnås genom att man bär skyddshandskar, skor, skydd för huvudet och skyddskläder som är avsedda för ändamålet samt genom användningen av isolerande plattformar eller mattor.
• Skydda alltid ögonen med särskilda filter som överensstämmer med bestämmelserna i UNI EN 169 eller UNI EN 379 som är monterade på visir eller hjälmar som uppfyller kraven i UNI EN 175.

Använd särskilda brandskyddskläder (som uppfyller krave i UNI EN 11611) och svetshandskar (som uppfyller krav UNI EN 12477) och undvik att exponera huden för ultraviolett strålning och infraröd strålning som produceras av både skyddet ska även gälla personer i närheten via skärmar eller gardiner som inte reflekterar ljus.

- Buller: Om en daglig personlig exponeringsnivå uppstår på grund av särskild intensiva svetsningar (LEPd) som motsvarar eller överstiger 85 dB(A), är det obligatoriskt använda lämpliga individuella skyddsutrustningar (Tab. 1).

- Svetsströmmens genomgång förorsakar uppkommandet av elektromagnetiska fält (EMF) som kan lokaliseras runtsvetskretsen.

De elektromagnetiska fälten kan förorsaka störningar på medicinteknisk utrustning (t.ex. pacemaker, respiratorer, metallproteser osv.).

Lämpliga skyddsåtgärder ska vidtas för personer sådan utrustning. Till exempel kan de förbjudas tillträde till det område som svetsen används vid.

Denna svets uppfyller kraven i tekniska normer som enbart är avsedda att användas inom in professionellt bruk. Överensstämmelse med de grundläggande begränsningarna för mänsklig exponering av elektromagnetiska fält i hemmet kan ej garanteras.

Operatören ska tillämpa följande förfaranden för att minska exponeringen av de elektromagnetiska fälten:

• Fixera enheten så nära de två svetskablarna som möjligt.
• Huvudet och överkroppen ska hållas på så längt avständ som möjligt från svetskretsen.
• Snurra inte svetskablarna runt omkring kroppen.
• Svetsa inte med kroppen mitt i svetskretsen. Håll kablarna på samma sida om kroppen.
• Kabeln för svetsströmmens återledning till arbetsstycket att

svetsa ska anslutas så nära som möjligt den fog som håller på att bearbetas.

• Svetsa inte i närheten av svetsen, sittande på den eller stödd l emmot den (minimiavständ: 50 cm).
• Lämna inga ferromagnetiska föremål i närheten av svetskretsen.
• Minimiavständ d= 20cm (Fig. M).

Denna svets uppfyller kraven i tekniska normer för produkter som endast är avsedda att användas inom industrin och för professionellt bruk. Överensstämmelse med elektromagnetisk kompatibilitet i hushållsbyggnader och i byggnader som är direkt kopplade till ett elnät med lågspänning för eldistribution

EXTRA FÖRSIKTIGHETSÄTGÄRDER

- SVETSNINGSARBETE:

- I miljö med ökad risk för elektrisk stöt och angränsande utrymmen

- I närvaro av brandfarligt eller explosivt material MÄSTE först bedömas av en "Ansvarig expert" och alltid utföras i närvaro av andra personer som är skolade för ett eventuellt ingrepp i en nödsituation. Man MÄSTE använda sig av de tekniska skyddsmedel som beskrivs i 7.10; A.8; A.10 i normen "EN 60974-9: Apparater för bågsvetsning. Del 9: Installation och användning".

• Det MÄSTE vara förbjudet att svetsa medan svetsen eller trådmataren hålls upp av operatören (t.ex. med hjälp av remmar).
• Det MÅSTE vara förbjudet att svetsa med operatören upplyft från marken, förutom vid en eventuell användning av en säkerhetsplattform.

- SPÄNNING MELLAN ELEKTRODHÄLLARE ELLER SKÄRBRÄNNARE: om man arbetar med flera samma stycke eller på flera elektriskt sa stycken kan detta ge upphov till en

nspänning på tomgång mellan två olika e erkäitibrännare, ända upp till ett värde so dubbla jämfört med den tillåtna gränsen.

båder Det är nödvändigt att en erfaren koordinatör utför instrumentmätningen för att avgöra om det risk, för att kunna använda skyddsåtgärder som är lämpliga står så som indikeras i 7.9 i normen "EN 60974-9: Apparater för som bågsvetsning. Del 9: Installation och användning".

ÄTERSTÄENDE RISKER

- TIPPNING: placera svetsen på en horisontal yta av lämplig bärkapacitet för dess vikt, i annat fall (t.ex. lutande eller ojämnt golv, etc.) finns det risk för att den tippar.

FELAKTIG ANVÄNDNING: det är farligt att använda svetsen för något annat än vad den är avsedd för (t.ex. för att tina upp

ssvattenrör).

- FÖRFLYTTNING AV SVETSEN: säkra alltid gasbehållaren somed lämpligen medel för att förhindra oväntade fall (om den används).

produkter och för

Skydden och de rörliga delarna av svetsens och trådmatarens hölje måste vara på plats innan man ansluter svetsen till elnätet.

VIKTIGT! Alla manuella ingrepp på trådmatarens rörliga delar, som till exempel:

• Byte av rullar och/eller trådledare;
• Införning av träden i rullarna;
• Laddning av trådrulle;
  bårlengörning av rullar, kugghjul eller området under dessa;
• Smörjning av kugghjulen.

MÄSTE UTFÖRAS MED SVETSEN AVSTÄNGD OCH

FRÅKOPPLAD FRÅN ELNÄTET.

• Det är förbjudet att använda handtaget som svetsens upphängningsanordning.
• Det är förbjudet att lyfta upp svetsen.

Denna svets är en strömkälla för bågsvetsning, särskilt avsedd för MAG-svetsning av kolstål och låglegerat stål med antingen CO₂ eller Argon/CO₂-blandningar som skyddsgas, med användning av massiva elektrodtrådar eller fyllda trådar.

Den lämpar sig också för MIG-svetsning av rostfritt stål med Argon-gas + 1-2% syre eller av aluminium med Argon-gas, med användning av elektrodtrådar lämpade för det arbetsstycke som ska svetsas. (enbart modeller i Fig. B1).

Vidare kan man använda sig av fyllda trådar anpassade för användning utan skyddsgas genom att anpassa skärbrännarens polaritet efter trådtillverkarens indikationer (modellen i Fig. B2 använder enbart fylld tråd).

STANDARDTILLBEHÖR:

• skärbrännare;
• återledarkabel utrustad med tång för massa;
• hjulsats (för modeller på hjul).

3. TEKNISKA DATA

INFORMATIONSSKYLT

Den viktigaste informationen gällande användningen av svetsen och dess prestationer finns sammanfattad på en informationsskylt med följande betydelse:

Fig. A

1- EUROPEISK referensnorm gällande säkerhet och konstruktion av maskiner för bågsvetsning.

2- Symbol för maskinens inre struktur.

3- Symbol för den svetsningsprocess som förutses.

4- Symbolen S: indikerar att svetsning kan utföras i miljö med ökad risk för elektrisk stöt (t. ex. i närheten av stora metallmassor).

5- Symbol för matningslinjen:

1\~ : enfas växelspänning;

3\~ : trefas växelspänning.

6- Höljets skyddsgrad.

- U _1 : Växelspänning och frekvens för matning av maskinen (tillåtna gränser ±10%).

- I 1 max : Maximal ström som absorberas av linjen.

- I 1eff : Reell matningsström.

8- Svetsningskretsens prestationer:

- U _0 : Maximal spänningstopp på tomgång (svetsningskretsen öppen).

- I 2/U2 : Motsvarande normaliserad ström och spänning som kan fördelas av svetsen under svetsningen.

- X : Intermittensförhållande: indikerar den tid under vilken svetsen kan fördela den motsvarande strömmen (samma kolonn). Detta uttrycks i %, baserad på en cykel på 10 min ex. 60% = 6 minuters arbete, 4 minuters vila; och så vidare).

Om utnyttjningsfaktorerna (värden på skylten, refererar till 40°C omgivande temperaur) överskrids kommer det termiska skyddet att ingripa (svetsen kommer att vara i stand-by tills dess temperatur ligger inom gränserna).

- A/V-A/V : Indikerar skalan för inställning av svetsströmmen (minimum - maximum) och motsvarande bågspänning.

9- Serienummer för identifiering av svetsen (oumbärlig vid teknisk service, beställning av reservdelar, sökning efter produktens ursprung).

10- : Värde för de fördröjda säkringar som ska användas för att skydda linjen.

11- Symboler som hänvisar till säkerhetsnormer vars betydelse förklaras i kapitel 1 "Allmänna säkerhetsanvisningar för bägsvetsning".

Anmärkning: I det exempel på skylt som finns här är symbolernas och siffrornas betydelse indikativ; de exakta värdena för er svets tekniska data måste avläsas direkt på den skylt som finns på själva svetsen.

ÖVRIGA TEKNISKA DATA:

- SVETS: se tabell 1 (TAB.1)

- SKÄRBRÄNNARE: se tabell 2 (TAB.2)

Svetsens vikt indikeras i tabell 1 (TAB. 1).

4. BESKRIVNING AV SVETSEN

ANORDNINGAR FÖR KONTROLL, REGLERING OCH ANSLUTNING

Fig. B1, B2

5. INSTALLATION

VIKTIGT! UTFÖR SAMTLIGA ARBETSSKEDEN FÖR INSTALLATION OCH ELEKTRISK ANSLUTNING MED SVETSEN AVSTÄNGD OCH FRÄNKOPPLAD FRÅN ELNÄTET.

DE ELEKTRISKA ANSLUTNINGARNA MÄSTE ALLTID UTFÖRAS AV KUNNIG OCH KVALIFICERAD PERSONAL.

IORDNINGSTÄLLNING Fig. C

Packa upp svetsen och montera ihop de separata komponenterna som finns i förpackningen.

Montering av skyddsmask Fig. D

Montering av återledarkabel-tång Fig. E

TILLVÄGAGÅNGSSÄTT FÖR LYFT AV SVETSEN

Inga av de svetsar som beskrivs i denna bruksanvisning är utrustade med lyftanordningar.

PLACERING AV SVETSEN

Placera svetsen på en plats där öppningarna för in- och utmatning av kylluften (forcerad kylning med fläkt, om sådan finns) inte riskerar att blockeras, försäkra er också om att elektriskt ledande damm, korrosiv ånga, fukt, m.m inte kan sugas in i svetsen.

Lämna alltid ett fritt utrymme på 250 mm runt omkring svetsen.

VIKTIGT! Placera svetsen på en plan yta av lämplig bärkapacitet för dess vikt för att undvika att den tippar eller rör sig på ett farligt sätt.

ANSLUTNING STICKPROPP OCH UTTAG (gäller endast för modeller som levereras utan stickpropp): anslut nätkabeln till en stickpropp av standardmodell (2P + T -1ph, 3P + T - 3ph) av lämplig kapacitet och förbered ett eluttag utrustat med säkringar eller med en automatisk brytare, terminalen för jord måste anslutas till matningslinjens jordledare (gul/grön). I tabell 1 (TAB.1) indikeras de rekommenderade värdena i ampere för linjens fördröjda säkringar, som valts på basis av den maximala nominella ström som fördelas av svetsen samt av elnätets nominella matningsspänning.

- För att utföra arbetsskedena för byte av spänning ska man arbeta inne i svetsen, tag bort panelen och förbered terminalplattan för byte av spänning på så sätt att den anslutning som indikeras på den för detta avsedda skylten motsvarar den reella nätspänning som finns tillgänglig.

Fig. F

Montera dit panelen noggrannt igen med hjälp av de för detta avsedda skruvarna.

Viktigt! Svetsen ställs på fabriken in för det högsta spänningsvärdet inom den tillgängliga skalan, till exempel: U_1 400V <= Spänning för vilken svetsen ställts in på fabriken.

ANSLUTNING TILL ELNÄTET

• Innan den elektriska anslutningen sker måste man försäkra sig om att de värden som indikeras på informationsskylten på svetsen motsvarar den nätpänning och -frekvens som finns tillgängliga på installationsplatsen.
• Svetsen får bara anslutas till ett matningssystem som är utrustat med en neutral ledare ansluten till jord.
• För att garantera ett gott skydd mot indirekt kontakt, använd differentialbrytare av typen:

- Typ A( ) för enfas maskiner;

- Typ B ( ) för trefas maskiner.

- För att uppfylla föreskrifterna i normen EN 61000-3-11 (Flicker), rekommenderar vi er att ansluta svetsen till de punker för inkoppling till elnätet som har en impedans på mindre än Zmax = 0.1 ohm.

- Svetsen omfattas av kraven i standard IEC/EN 61000-3-12.

VIKTIGT! Om ovanstående regler inte följs har säkerhetssystemet som konstruerats av tillverkaren (klass 1) ingen effekt, vilket betyder att det finns risk för skå personer (t.ex. elektrisk stöt) och för saker (t.ex. brand).

ANSLUTNING AV SVETSKRETSEN

VIKTIGT! FÖRSÄKRA ER OM ATT SVETSEN ÄR

AVSTÄNGD OCH FRÄNKOPPLAD FRÄN ELNÄTET INNAN NI UTFÖR FÖLJANDE ANSLUTNINGAR.

I tabell 1 (TAB. 1) indikeras de rekommenderade värdena för svetskablarna (i m ^2 ) på basis av den maximala ström som fö av svetsen.

Anslutning till gastuben (om sådan används).

• Gastub som kan laddas på svetsens stödyta för gastub: max 20 kg.
• Skruva fast tryckreglaget(*) vid gastubens ventil, placera det för detta avsedda reducerstycket, som levereras som tillbehör, emellan om ni använder er av Argon-gas eller Argon/CO _2 -blandning.
• Anslut slangen för matning av gas till reglaget och drag åt det band som levereras tillsammans med svetsen.
• Lossa på lagret för reglering på tryckreglaget innan ni öppnar ventilen på gastuben.

(*) Om utrustningen inte medföljer produkten ska den inhandlas separat.

Anslutning av återledarkabel för svetsström

Denna ska anslutas till svetsstycket eller till den arbetsbänk på vilken stycket är placerat, så nära den fog man håller på att svetsa som möjligt.

Anslutning av skärbrännare (enbart för versioner med fäste av typen EURO)

Koppla in skärbrännaren till det för detta avsedda kopplingsdonet och drag åt lagret för blockering ordentligt för hand. Förbered skärbrännaren för den första laddningen av tråd, demontera munstycket och kontaktröret för att göra det enklare att få ut tråden.

Koppla in den strömförande kabeln till den för detta avsedda snabbkopplingen (-)/\~. Anslut kopplingsdonet med tre poler (knapp på skärbrännaren) till det för detta avsedda uttaget. Anslut gasslangen till skärbrännaren via den för detta avsedda anslutningen.

Byte av polaritet (enbart för versionerna GAS-NO GAS)

Fig. G

• Öppna utrymmet med haspeln.
• MIG/MAG-svetsning (gas):
• Anslut skärbrännarens kabel som kommer från träddragaren till den röda klämman (+).
• Anslut tångens återledarkabel till den svarta klämman (-).
• FLUX-svetsning (no gas):
• Anslut skärbrännarens kabel som kommer från träddragaren till den svarta klämman (-).
• Anslut tångens återledarkabel till den röda klämman (+).
• Stäng utrymmet med haspeln.

Rekommendationer:

• Vrid svetskablarnas kopplingsdon ända in i snabbkopplingarna (om sådana finns), detta för att garantera en perfekt elektrisk kontakt; i annat fall kan det leda till en överhettning av själva kopplingsdonen, som i sin tur leder till att de blir förstörda snabbt och att svetsens effektivitet minskar.
• Använd så korta svetskablar som möjligt.
• Undvik att använda metallstrukturer som inte är en del av stycket som bearbetas som ersättning för återledningskabeln för svetsström; detta skulle kunna sätta säkerheten på spel och ge upphov till otillfredsställande svetsningsresultat.

LADDNING AV TRÅDRULLE (FIG. H)

VIKTIGT! FÖRSÄKRA ER OM ATT SVETSEN ÄR AVSTÄNGD OCH FRÄNKOPPLAD FRÄN ELNÄTET INNAN NI

PÅBÖRJAR ARBETSSKEDENA FÖR LADDNING AV TRÅDEN.

KONTROLLERA ATT TRÅDMATNINGSRULLARNA, TRÅDHYLSAN OCH SKÄRBRÄNNARENS KONTAKTRÖR ÖVERENSSTÄMMER MED DEN TRÅDDIAMETER OCH TRÅDTYP SOM DU AVSER ATT ONVÅNDA, SAMT ATT DE ÄR KORREKT MONTERADE.

UNDER FASERNA FÖR ITRÄDNING AV TRÅDEN SKA MAN INTE BÄRA SKYDDSHANDSKAR.

• Öppna utrymmet med haspeln.
• Placera trådrullen på haspeln med trådens ände uppåt, försäkra er om att haspelns drivtapp är korrekt placerad i det för detta avsedda hålet (1a).
• Lossa mottrycksrullarna/rullen och avlägsna dem/den från de/den nedre rullarna/rullen (2a-b).

• Kontrollera att frammatningsrullen/rullarna är lämplig/lämpliga för lasden tråd som används (2c).

• Lossa trådänden, klipp av dess yttersta spets med en bestämd rörelse och utan att slita av träden; vrid rullen motsols och för in trådänden i trådhylsan, tryck den 50-100 mm in i trådledaren i skärbrännarens anslutning (2d).

• Sätt tillbaka motrullarna/rullen och reglera dess tryck till ett mellanvärde, kontrollera att tråden är korrekt placerad i den undre rullens skåra (3).
• Bromsa haspeln något med hjälp av den tillhörande skruven för reglering som sitter mitt på själva haspeln (1b).
• Tag bort munstycket och kontaktröret (4a).

- Stick in stickproppen i nätuttaget, sätt igång svetsen, tryck på knappen på skärbrännaren eller på knappen för frammatning av tråd på kontrollpanelen (om sådan finns) och invänta att trädänden passerar genom hela trådhylsan och sticker ut 10-15 cm från den främre delen av skärbrännaren, släpp sedan knappen.

VIKIGT! Under dessa arbetsmoment har tråden spänning och är utsatt för mekanisk belastning; om inte vidtar de nödvändiga försiktighetsåtgärderna finns för elektrisk stöt eller andra skador samt för oavsiktlig av elektriska bågar:

• Rikta aldrig skärbrännarens munstycke mot någon kroppsdel.
• Låt inte skärbrännaren komma i närheten av gastuben.
• Sätt tillbaka kontaktröret och munstycket på skärbrännaren (4b).
• Kontrollera att träden matas fram jämnt; justera rullarnas tryck och haspelns bromsning till minimala möjliga värden. Försäkra er om att träden inte glider i skåran och att den tråd som är rullad på rullen inte blir lös vid ett matningsstopp p.g.a. rullens alltför stora tröghet.
• Klipp av trådänden som kommer ut ur munstycket vid en längd på 10-15 mm.
• Stäng utrymmet med haspeln.

6. SVETSNING: BESKRIVNING AV TILLVÄGAGÅNGSSÄTT

• Anslut återledarkabeln till stycket som ska svetsas.
• Kontrollera polariteten (FLUX).
• Vid användning av fylld tråd öppnar och reglerar Du skyddsgasflödet med hjälp av reduceringsventilen.
  OBSERVERA: Glöm inte att stänga av skyddsgasen efter avslutat arbete.
• Tänd svetsen och ställ in svetsströmmen med omkopplaren alt. ratten (om sådan finnes).

Fig. I

- För att påbörja svetsningen ska man trycka på knappen för skärbrännaren

- För att reglera svetsparametrarna ska man ställa in trådens hastighet (i de fall sådan är förutsedd) med hjälp av den för detta avsedda ratten tills man uppnått en regelbunden svetsning. (Fig.B-3).

HÄFTSVETSNINGSFUNKTION (i de fall sådan är förutsedd)

Fig. L

- För att modifiera svetstiden ska man vrida på den för detta avsedda ratten för reglering (Fig.B-5).

WARNING:

• På några modeller har trådmunstycket spänning; iaktta stor försiktighet så att du undviker oavsiktliga tändningsgnistor.
• Varningslampan tänds vid en eventuell överhettning och strömmen

bryts; återställning sker automatiskt efter några minuter.

7. UNDERHÅLL

VIKTIGT! FÖRSÄKRA ER OM ATT SVETSEN ÄR AVSTÄNGD OCH FRÄNKOPPLAD FRÄN ELNÄTET INNAN NI UTFÖR ARBETSSKEDENA FÖR UNDERHÅLL.

• Undvik att placera skärbrännaren och dess kabel på varma ytor. Isoleringsmaterialen kommer då att smälta och skärbrännaren kommer snabbt att bli oanvändbar.
• Kontrollera med jämna mellanrum att slangar och gasanslutningar håller tätt.
• Varje gång ni byter ut trådrullen ska ni blåsa genom trådhylsan med torr tryckluft (max. 5 bar) för att kontrollera att den är hel.
• Kontrollera, minst en gång om dagen, att skärbrännarens yttre delar inte är utslitna, samt att de är korrekt monterade: munstycke, kontaktrör, gasspridare.

Trådmatare

- Kontrollera ofta huruvida trådmatarrullarna är utslitna och avlägsna med jämna mellanrum det metalldamm som ansamlats i matningsområdet (trådrullar och ingående/utgående trådledare).

EXTRAORDINÄRT UNDERHÅLL

ÄTGÄRDERNA FÖR EXTRAORDINÄRT UNDERHÄLL FÄR ENDAST UTFÖRAS PERSONAL MED ERFARENHET ELLER KVALIFIKATIONER INOM DET ELEKTRISKA OCH MEKANISKA FÄLTET, I ÖVERENSSTÄMMELSE MED DEN TEKNISKA NORMEN IEC/EN 60974-4.

VIKTIGT! FÖRSÄKRA ER OM ATT SVETSEN ÄR AVSTÄNGD OCH FRÄNKOPPLAD FRÄN ELNÄTET INNAN NI AVLÄGSNAR SVETSENS PANELER OCH PÅBÖRJAR ARBETET I DESS INRE.

Eventuella kontroller som utförs i svetsens inre när denna under spänning kan ge upphov till allvarlig elektrisk stöt p.g.a. direkt kontakt med komponenter under spänning och/eller skador p.g.a. direkt kontakt med organ i rörelse.

• Inspektera svetsens inre med jämna mellanrum, beroende på hur mycket den används och i hur dammig miljö. Avlägsna damm som ansamlats på transformatorn, reaktansen och likriktaren med hjälp av en stråle torr tryckluft (max 10bar).
• Undvik att rikta tryckluftsstrålen mot de elektroniska korten, rengör eventuellt dessa med en mycket mjuk borste eller med för detta lämpliga lösningsmedel.
• Kontrollera samtidigt att de elektriska anslutningarna är ordentligt åtdragna och att kablarnas isolering inte uppvisar någon skada.
• Efter att underhållsarbetet avslutats ska maskinens paneler monteras dit igen, drag åt skruvarna för fixering ordentligt.
• Undvik absolut att utföra svetsarbete när svetsen är öppen.
• Efter att ha utfört underhållet eller reparationen, ska du återställa anslutningarna och kablarna som de var ursprungligen. Var noga med att undvika att de kommer i kontakt med rörliga delar eller delar som kan nå höga temperaturer. Linda alla ledningar som de var ursprungligen och var noga med att hålla huvudledningarna med högspänning åtskilda från de sekundära ledningarna med lågspänning.

Använd alla ursprungliga brickor och skruvar för att åter dra åt snickeridelarna.

(DA)

INSTRUKTIONSMANUAL

GIV AGT! LÆS BRUGERVEJLEDNINGEN OMHYGGELIGT, F∅R MASKINEN TAGES I BRUG!

SVEJSEMASKINER MED UAFBRUDT TRÅD TIL MIG-/MAG- OG FLUX-LYSBUESVEJSNING TIL INDUSTRIEL OG PROFESSIONEL BRUG.

Montering av returkabeln-klemme

Fig. E

SVEISERENS L∅FTEMODUS

1- Huvudströmbrytare (SV)

2- Reglering av bågens spänning

3- Trådens hastighet (om sådan finnes)

4- Lampa för ingrepp termostat

5- Svetstid (modeller med I_2 ≥ 140A )

(SV) Kan användas för punktsvetsning på plattor med tjocklek upp till 0,8 mm.

(SV) Två plattor som överlappar varandra.

(EL) Me duo kompàtia lauapívaç evwμένα.

(SV) Två plattor som överlappar varandra med svetspunkter.

Tillverkaren garanterar att maskinerna fungerar bra och åtar sig att kostnadsfritt byta ut delar som går sönder p.g.a. dålig materialkvalitet och defekter inom 12 månader efter idriftsättningen av maskinen, som ska styrkas av intyg. De maskiner som lämnas tillbaka, även om de täcks av garantin, måste skickas FRAKTFRITT, och kommer att skickas tillbaka PÅ MOTTAGARENS BEKOSTNAD. Ett undantag från detta utgörs av de maskiner som räknas som konsumtionsvaror enligt EU-direktiv 1999/44/EG, och då enbart om de har sålts till något av EU:s medlemsländer. Garantisedeln är bara giltig tillsammans med kvitto eller leveranssedel. Problem som beror på felaktig användning, åverkan eller vårdslöshet täcks inte av garantin. Tillverkaren frånsäger sig även allt ansvar för direkt och indirekt skada.

(DA) GARANTI
