Tipo di prodotto	Saldatrice MIG/MAG con possibilità di saldatura FLUX senza gas
Marca	Telwin
Modello	TW821075
Processi di saldatura	MIG (gas inerte), MAG (gas attivo), FLUX (senza gas, filo animato)
Gas di protezione	CO₂, Argon, miscele Argon/CO₂, Argon+ossigeno per inox
Tipi di filo	Filo pieno acciaio, inox, alluminio; filo animato (tubolare)
Alimentazione elettrica	Monofase 230 V o trifase 400 V a seconda della versione (vedi targa)
Frequenza	50/60 Hz
Corrente di saldatura max	Indicato sulla targa dati (es. 200 A)
Tensione a vuoto (U0)	Indicata sulla targa dati
Fattore di marcia (X)	Indicato sulla targa (es. 60% a corrente max)
Protezione termica	Sì, con ripristino automatico dopo raffreddamento
Raffreddamento	A ventola (su alcuni modelli)
Norme di sicurezza	EN 60974-1, EN 60974-9
Accessori inclusi	Torcia, cavo di ritorno con pinza di massa, kit ruote
Connessione torcia	Attacco EURO
Manutenzione ordinaria	Pulizia interna, controllo dei rulli, guaina guida-filo, sostituzione parti usura
Sicurezza operatore	Messa a terra obbligatoria, guanti, maschera filtrante, indumenti ignifughi
Garanzia	12 mesi dalla messa in servizio, sotto condizioni
Produttore	Telwin

Domande frequenti - TW821075 Telwin

Come installare la saldatrice Telwin TW821075?

Scegliere una superficie orizzontale stabile, liberare 250 mm intorno per la ventilazione. Montare il kit ruote se fornito. Collegare i cavi di saldatura e la bombola del gas (se utilizzata). Collegare la spina di alimentazione a una presa con terra. L'installazione elettrica deve essere eseguita da personale qualificato.

Come collegare i cavi di saldatura?

Spegnere e scollegare la saldatrice. Collegare il cavo torcia al connettore rapido (+/- secondo polarità). Collegare il cavo di ritorno con pinza di massa al pezzo. Stringere a fondo i connettori per evitare il surriscaldamento.

Come regolare la polarità per la saldatura MIG o FLUX?

Per la saldatura MIG/MAG, collegare la torcia al morsetto rosso (+) e il cavo di ritorno al nero (-). Per la saldatura FLUX (senza gas), invertire: torcia su nero (-), ritorno su rosso (+). Consultare la figura G del manuale.

Come caricare la bobina del filo?

Spegnere la saldatrice. Aprire il vano bobina. Posizionare la bobina sul supporto, inserire il filo nella guida-filo. Abbassare il rullo pressore, regolare la pressione. Rimettere l'ugello e il tubo di contatto. Accendere e azionare il grilletto per far uscire il filo.

Quale gas utilizzare e come collegarlo?

Utilizzare CO₂ o una miscela Argon/CO₂ per acciaio, Argon+O2 per inox, Argon per alluminio. Avvitare il riduttore di pressione sulla bombola, collegare il tubo di ingresso gas, serrare la fascetta. Aprire la valvola dopo aver allentato il riduttore.

Come realizzare una saldatura a punti?

Utilizzare la funzione puntatura se disponibile (modelli con I₂ ≥ 140A). Regolare il tempo di saldatura con l'apposito pulsante (Fig. B-5). Lo spessore massimo delle lamiere puntabili è di 0,8 mm.

Cosa fare se la spia di surriscaldamento si accende?

La spia di segnalazione indica un surriscaldamento. La saldatrice interrompe automaticamente la potenza. Attendere alcuni minuti che si raffreddi; il ripristino è automatico. Verificare che le aperture di ventilazione non siano ostruite.

Come mantenere la torcia?

Non appoggiare la torcia su superfici calde. Controllare regolarmente la tenuta dei tubi del gas. Pulire la guaina guida-filo con aria compressa secca (max 5 bar) ad ogni cambio bobina. Verificare l'usura dell'ugello, del tubo di contatto e del diffusore.

Quali dispositivi di protezione utilizzare?

Indossare una maschera di saldatura con filtro UNI EN 169/379, guanti UNI EN 12477, indumenti ignifughi UNI EN 11611. Utilizzare scarpe di sicurezza e tappeti isolanti se necessario. Proteggere le persone vicine con tende antiriflesso.

Come cambiare la tensione di alimentazione sui modelli trifase?

Spegnere e scollegare la saldatrice. Rimuovere il pannello di accesso. Modificare la morsettiera di cambio tensione in modo che corrisponda alla tensione di rete disponibile (indicata sulla targa). Rimontare accuratamente il pannello. Questa operazione deve essere eseguita da personale qualificato.

MANUALE UTENTE TW821075 Telwin

Nota: Nel testo che segue verrà impiegato il termine "saldatrice".

1. SICUREZZA GENERALE PER LA SALDATURA AD ARCO

L'operatore deve essere sufficientemente edotto sull'uso sicuro della saldatrice ed informato sui rischi connessi ai procedimenti per saldatura ad arco, alle relative misure di protezione ed alle procedure di emergenza.

(Fare riferimento anche alla norma "EN 60974-9: Apparecchiature per saldatura ad arco. Parte 9: Installazione ed uso").

• Evitare i contatti diretti con il circuito di saldatura; la tensione a vuoto fornita dal generatore può essere pericolosa in talune circostanze.
• La connessione dei cavi di saldatura, le operazioni di verifica e di riparazione devono essere eseguite a saldatrice spenta e scollegata dalla rete di alimentazione.
• Spegnere la saldatrice e scollegarla dalla rete di alimentazione prima di sostituire i particolari d'usura della torcia.
• Eseguire l'installazione elettrica secondo le previste norme e leggi antinfortunistiche.
• La saldatrice deve essere collegata esclusivamente ad un sistema di alimentazione con conduttore di neutro collegato a terra.
• Assicurarsi che la presa di alimentazione sia correttamente collegata alla terra di protezione.
• Non utilizzare la saldatrice in ambienti umidi o bagnati o sotto la pioggia.
• Non utilizzare cavi con isolamento deteriorato o con connessioni allentate.

• Non saldare su contenitori, recipienti o tubazioni che contengano o che abbiano contenuto prodotti infiammabili liquidi o gassosi.
• Evitare di operare su materiali puliti con solventi clorurati o nelle vicinanze di dette sostanze.
• Non saldare su recipienti in pressione.
• Allontanare dall'area di lavoro tutte le sostanze infiammabili (p.es. legno, carta, stracci, etc.).
• Assicurarsi un ricambio d'aria adeguato o di mezzi atti ad asportare i fumi di saldatura nelle vicinanze dell'arco; è necessario un approccio sistematico per la valutazione dei limiti all'esposizione dei fumi di saldatura in funzione della loro composizione, concentrazione e durata dell'esposizione stessa.
• Mantenere la bombola al riparo da fonti di calore, compreso l'irraggiamento solare (se utilizzata).

• Adottare un adeguato isolamento elettrico rispetto la torcia, il pezzo in lavorazione ed eventuali parti metalliche messe a terra poste nelle vicinanze (accessibili).
  Ciò è normalmente ottenibile indossando guanti, calzature, copricapo ed indumenti previsti allo scopo e mediante l'uso di pedane o tappeti isolanti.

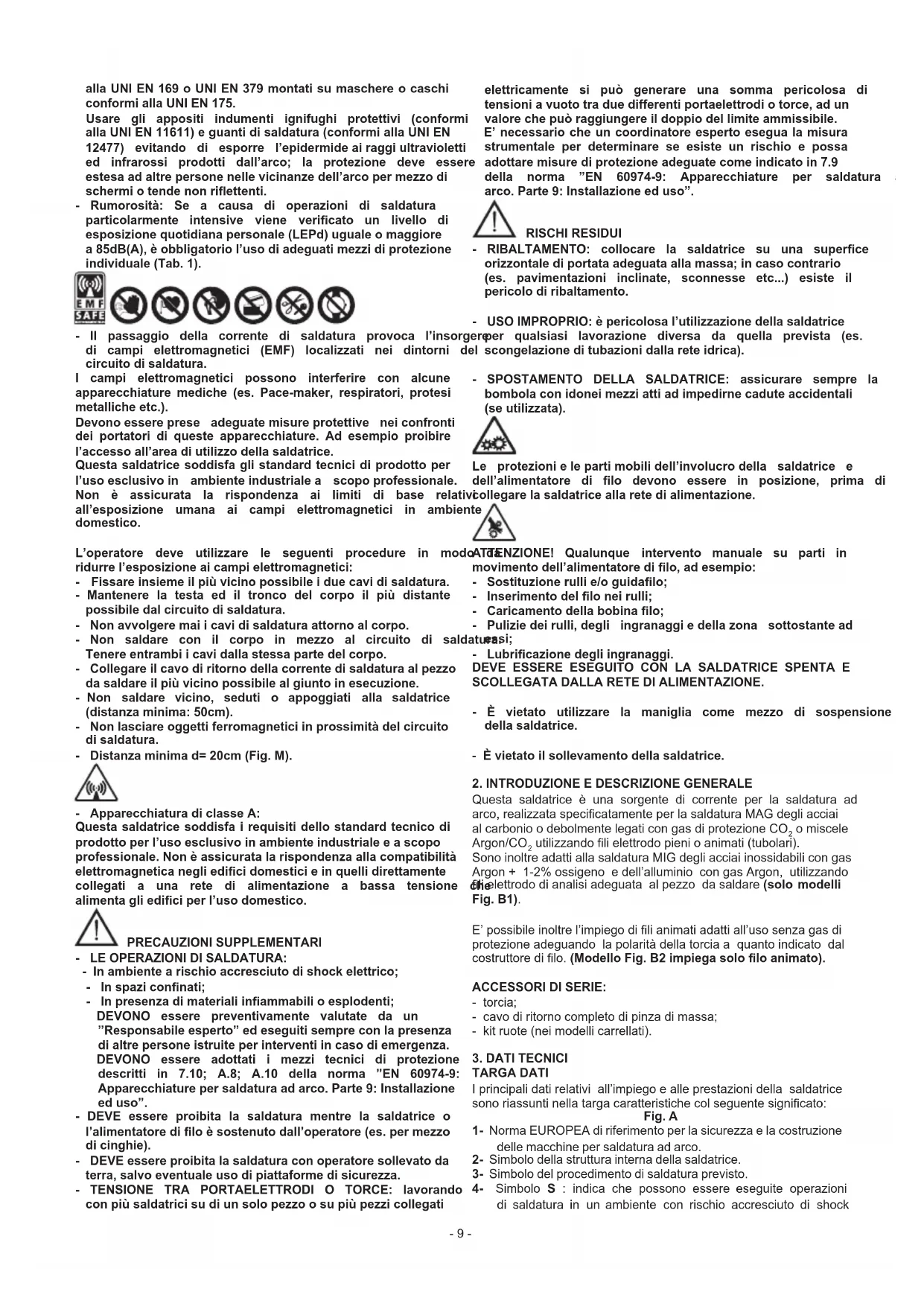

• Proteggere sempre gli occhi con gli appositi filtri conformi

alla UNI EN 169 o UNI EN 379 montati su maschere o caschi conformi alla UNI EN 175.

Usare gli appositi indumenti ignifughi protettivi (conformi alla UNI EN 11611) e guanti di saldatura (conformi alla UNI EN 12477) evitando di esporre l'epidermide ai raggi ultravioletti ed infrarossi prodotti dall'arco; la protezione deve essere estesa ad altre persone nelle vicinanze dell'arco per mezzo di schermi o tende non riflettenti.

- Rumorosità: Se a causa di operazioni di saldatura particolarmente intensive viene verificato un livello di esposizione quotidiana personale (LEPd) uguale o maggiore a 85dB(A), è obbligatorio l'uso di adeguati mezzi di protezione individuale (Tab. 1).

- Il passaggio della corrente di saldatura provoca l'insi di campi elettromagnetici (EMF) localizzati nei dintorni circuito di saldatura.

I campi elettromagnetici possono interferire con alcune apparecchiature mediche (es. Pace-maker, respiratori, protesi metalliche etc.).

Devono essere prese adeguate misure protettive nei confronti dei portatori di queste apparecchiature. Ad esempio proibire l'accesso all'area di utilizzo della saldatrice.

Questa saldatrice soddisfa gli standard tecnici di prodotto per l'uso esclusivo in ambiente industriale a scopo professionale. Non è assicurata la rispondenza ai limiti di base rela

all'esposizione umana ai campi elettromagnetici in ambiente domestico.

elettricamente si può generare una somma pericolosa di tensioni a vuoto tra due differenti portaelettrodi o torce, ad un valore che può raggiungere il doppio del limite ammissibile. E' necessario che un coordinatore esperto esegua la misura strumentale per determinare se esiste un rischio e possa adottare misure di protezione adeguate come indicato in 7.9 della norma "EN 60974-9: Apparecchiature per saldatura arco. Parte 9: Installazione ed uso".

RISCHI RESIDUI

• RIBALTAMENTO: collocare la saldatrice su una superfice orizzontale di portata adeguata alla massa; in caso contrario (es. pavimentazioni inclinate, sconnesse etc...) esiste il pericolo di ribaltamento.
• USO IMPROPRIO: è pericolosa l'utilizzazione della saldatrice per per qualsiasi lavorazione diversa da quella prevista (es. el scongelazione di tubazioni dalla rete idrica).
• SPOSTAMENTO DELLA SALDATRICE: assicurare sempre la bombola con idonei mezzi atti ad impedirne cadute accidentali (se utilizzata).

Le protezioni e le parti mobili dell'involucro della saldatrice e dell'alimentatore di filo devono essere in posizione, prima di «collegare la saldatrice alla rete di alimentazione.

L'operatore deve utilizzare le seguenti procedure in modoATTENZIONE! Qualunque intervento manuale su parti in ridurre l'esposizione ai campi elettromagnetici: movimento dell'alimentatore di filo, ad esempio:

• Fissare insieme il più vicino possibile i due cavi di saldatura.
• Mantenere la testa ed il tronco del corpo il più distante possibile dal circuito di saldatura.
• Non avvolgere mai i cavi di saldatura attorno al corpo.
• Non saldare con il corpo in mezzo al circuito di sa Tenere entrambi i cavi dalla stessa parte del corpo.
• Collegare il cavo di ritorno della corrente di saldatura al pezzo da saldare il più vicino possibile al giunto in esecuzione.
• Non saldare vicino, seduti o appoggiati alla saldatrice (distanza minima: 50cm).
• Non lasciare oggetti ferromagnetici in prossimità del circuito di saldatura.
• Distanza minima d=20cm (Fig. M).

Apparecchiatura di classe A:

Questa saldatrice soddisfa i requisiti dello standard tecnico di prodotto per l'uso esclusivo in ambiente industriale e a scopo professionale. Non è assicurata la rispondenza alla compatibilità elettromagnetica negli edifici domestici e in quelli direttamente collegati a una rete di alimentazione a bassa tensione alimenta gli edifici per l'uso domestico.

PRECAUZIONI SUPPLEMENTARI

- LE OPERAZIONI DI SALDATURA:

• In ambiente a rischio accresciuto di shock elettrico;
• In spazi confinati;
• In presenza di materiali infiammabili o esplodenti; DEVONO essere preventivamente valutate da un "Responsabile esperto" ed eseguiti sempre con la presenza di altre persone istruite per interventi in caso di emergenza. DEVONO essere adottati i mezzi tecnici di protezione descritti in 7.10; A.8; A.10 della norma "EN 60974-9: Apparecchiature per saldatura ad arco. Parte 9: Installazione ed uso".
• DEVE essere proibita la saldatura mentre la saldatrice o l'alimentatore di filo è sostenuto dall'operatore (es. per mezzo di cinghie).
• DEVE essere proibita la saldatura con operatore sollevato da terra, salvo eventuale uso di piattaforme di sicurezza.

• TENSIONE TRA PORTAELETTRODI O TORCE: lavorando con più saldatrici su di un solo pezzo o su più pezzi collegati

• Sostituzione rulli e/o guidafilo;

• Inserimento del filo nei rulli;
• Caricamento della bobina filo;
• Pulizie dei rulli, degli ingranaggi e della zona sottostante ad

saldatucaasi;

- Lubrificazione degli ingranaggi.

DEVE ESSERE ESEGUITO CON LA SALDATRICE SPENTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.

• È vietato utilizzare la maniglia come mezzo di sospensione della saldatrice.
• È vietato il sollevamento della saldatrice.

2. INTRODUZIONE E DESCRIZIONE GENERALE

Questa saldatrice è una sorgente di corrente per la saldatura ad arco, realizzata specificatamente per la saldatura MAG degli acciai al carbonio o debolmente legati con gas di protezione CO₂ o miscele Argon/CO₂ utilizzando fili elettrodo pieni o animati (tubolari).

Sono inoltre adatti alla saldatura MIG degli acciai inossidabili con gas Argon + 1-2% ossigeno e dell'alluminio con gas Argon, utilizzando chelettrodo di analisi adeguata al pezzo da saldare (solo modelli Fig. B1).

E' possibile inoltre l'impiego di fili animati adatti all'uso senza gas di protezione adeguando la polarità della torcia a quanto indicato dal costruttore di filo. (Modello Fig. B2 impiega solo filo animato).

ACCESSORI DI SERIE:

• torcia;
• cavo di ritorno completo di pinza di massa;
• kit ruote (nei modelli carrellati).

3. DATI TECNICI

TARGA DATI

I principali dati relativi all'impiego e alle prestazioni della saldatrice sono riassunti nella targa caratteristiche col seguente significato:

Fig. A

1- Norma EUROPEA di riferimento per la sicurezza e la costruzione delle macchine per saldatura ad arco.
2- Simbolo della struttura interna della saldatrice.
3- Simbolo del procedimento di saldatura previsto.
4- Simbolo S : indica che possono essere eseguite operazioni di saldatura in un ambiente con rischio accresciuto di shock

elettrico (p.es. in stretta vicinanza di grandi masse metalliche).

5- Simbolo della linea di alimentazione:

1\~ : tensione alternata monofase;

3\~ : tensione alternata trifase.

6- Grado di protezione dell'involucro.

7- Dati caratteristici della linea di alimentazione:

- 1 U : Tensione alternata e frequenza di saldatrice (limiti ammessi ±10%).

- 1 max : Corrente massima assorbita dalla linea.

- 1 eff: Corrente effettiva di alimentazione.

8- Prestazioni del circuito di saldatura:

- 0 U : tensione massima a vuoto (circuito - 2/U₂ : Corrente e tensione corrispondente possono venire erogate dalla saldatrice dur - X : Rapporto d'intermittenza: indica il la saldatrice può erogare la corrente co colonna). Si esprime in %, sulla base 60% = 6 minuti di lavoro, 4 minuti sosta; e così via).

Nel caso i fattori d'utilizzo (di targa, riferiti a 40°C ambiente) vengano superati si determinerà l'intervento della protezione termica (la saldatrice rimane in stand-by sinché la sua temperatura non rientri nei limiti ammessi).

- A/V-A/V : Indica la gamma di regolazio saldatura (minimo - massimo) alla corrisponde d'arco.

9- Numero di matricola per l'identificazione della (indispensabile per assistenza tecnica, richiesta ricambi, ricerca origine del prodotto).

10- : Valore dei fusibili ad azionamento ritardato da prevedere per la protezione della linea.

11- Simboli riferiti a norme di sicurezza il cui significato è riportato nel capitolo 1 "Sicurezza generale per la saldatura ad arco".

Nota: L'esempio di targa riportato è indicativo del significato dei simboli e delle cifre; i valori esatti dei dati tecnici della saldatrice in vostro possesso devono essere rilevati direttamente sulla targa della saldatrice stessa.

ALTRI DATI TECNICI:

- SALDATRICE: vedi tabella 1 (TAB.1)

- TORCIA: vedi tabella 2 (TAB.2)

Il peso della saldatrice è riportato in tabella 1 (TAB. 1).

4. DESCRIZIONE DELLA SALDATRICE

DISPOSITIVI DI CONTROLLO, REGOLAZIONE E CONNESSIONE Fig. B1, B2

1. INSTALLAZIONE

ATTENZIONE! ESEGUIRE TUTTE LE OPERAZIONIDI INSTALLAZIONE ED ALLACCIAMENTI ELETTRICI CON LA SALDATRICE RIGOROSAMENTE SPENTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.

GLI ALLACCIAMENTI ELETTRICI DEVONO ESSERE ESEGUITI ESCLUSIVAMENTE DA PERSONALE ESPERTO O QUALIFICATO.

ALLESTIMENTO

Fig. C

Disimballare la saldatrice, eseguire il montaggio delle parti staccate, contenute nell'imballo.

Assemblaggio maschera di protezione

Fig. D

Assemblaggio cavo di ritorno-pinza

Fig. E

MODALITÀ DI SOLLEVAMENTO DELLA SALDATRICE

Tutte le saldatrici descritte in questo manuale sono sprovviste di sistemi di sollevamento.

UBICAZIONE DELLA SALDATRICE

Individuare il luogo d'installazione della saldatrice in modo che non vi siano ostacoli in corrispondenza della apertura d'ingresso e d'uscita dell'aria di raffreddamento; accertarsi nel contempo che non vengano aspirate polveri conduttive, vapori corrosivi, umidità, etc..

Mantenere almeno 250mm di spazio libero attorno alla saldatrice.

ATTENZIONE! Posizionare la saldatrice su di una e piana di portata adeguata al peso per evitarne il vento o spostamenti pericolosi.

alincellaEGAMENTDELLA SPINA E PRESA (vale solo per i

modelli forniti senza spina): collegare al cavo di alimentazione una spina normalizzata, (2P + T per 1ph, 3P + T per 3ph) di portata adeguata e predisporre una presa di rete dotata di fusibili o interruttore automatico; l'apposito terminale di terra deve essere collegato al dicondistro tura terra ageridio-verde) della linea di alimentazione. La ndabellazata(TABche) riporta i valori consigliati in ampere dei fusibili teritardati dislandatuscelti in base alla max. corrente nominale erogata emgalla salderante, e alla tenuale nominale di alimentazione.

(stessa

di - Pan le opelazioni di cambio tensione. (solo per versione trifase) accedere all'interno della saldatrice, asportando il pannello e predisporre la morsettiera cambio tensione in modo che vi sia corrispondenza tra collegamento indicato nell'apposita targa segnaletica e la tensione di rete disponibile.

Fig. F

one Rindeltare accertamente il pannello usufruendo delle apposite dente viti. tensione

Attenzione!

saldatrice e' predisposta in fabbrica alla tensione piu' elevata della gamma disponibile, esempio:

U_1 400V <= Tensione di predisposizione in fabbrica.

- Prima di effettuare qualsiasi collegamento elettrico, verificare che i dati di targa della saldatrice corrispondano alla tensione e frequenza di rete disponibili nel luogo d'installazione.

- La saldatrice deve essere collegata esclusivamente ad un sistema di alimentazione con conduttore di neutro collegato a terra.

- Per garantire la protezione contro il contatto indiretto usare interuttori differenziali del tipo:

- Tipo A ( ∼ ) per macchine monofasi;

- Tipo B ( ) per macchine trifasi.

- Al fine di soddisfare i requisiti della Norma EN 61000-3-11 (Flicker) si consiglia il collegamento della saldatrice ai punti di interfaccia della rete di alimentazione che presentano un'impedenza minore di Zmax = 0.1 ohm.

- La saldatrice rientra nei requisiti della norma IEC/EN 61000-3-12.

ATTENZIONE! L'inosservanza delle regole

sopraesposte rende inefficace il sistema di sicurezza previsto dal costruttore (classe I) con conseguenti gravi rischi per le persone (es. shock elettrico) e per le cose (es. incendio).

CONNESSIONI DEL CIRCUITO DI SALDATURA

ATTENZIONE! PRIMA DI ESEGUIRE I SEGUENTI COLLEGAMENTI ACCERTARSI CHE LA SALDATRICE SIA SPENTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.

La Tabella 1 (TAB. 1) riporta i valori consigliati per i cavi di saldatura (in mm ^2 ) in base alla massima corrente erogata dalla saldatrice.

Collegamento alla bombola gas (se utilizzata)

• Bombola gas caricabile sul piano d'appoggio bombola della saldatrice: max 20kg.
• Avvitare il riduttore di pressione(*) alla valvola della bombola gas interponendo la riduzione apposita fornita come accessorio, quando venga utilizzato gas Argon o miscela Argon/CO₂.
• Collegare il tubo di entrata del gas al riduttore e serrare la fascetta in dotazione.
• Allentare la ghiera di regolazione del riduttore di pressione prima di aprire la valvola della bombola.
  (*) Accessorio da acquistare separatamente se non fornito con il prodotto.

Collegamento cavo di ritorno della corrente di saldatura

Va collegato al pezzo da saldare o al banco metallico su cui è appoggiato, il più vicino possibile al giunto in esecuzione.

Collegamento torcia (solo per versioni con attacco EURO)

Innestare la torcia nel connettore ad essa dedicato serrando a fondo manualmente la ghiera di bloccaggio. Predisporla al primo caricamento del filo, smontando l'ugello ed il tubetto di contatto, per facilitarne la fuoriuscita.

Cambio polarità (solo per versioni GAS-NO GAS)

Fig. G

• Aprire lo sportello del vano aspo.
• Saldatura MIG/MAG (gas):
• Collegare il cavo della torcia proveniente dal trainafilo al morsetto rosso (+).
• Collegare il cavo di ritorno pinza al morsetto nero (-).

- Saldatura FLUX (no gas):

• Collegare il cavo della torcia proveniente dal trainafilo al morsetto nero (-).
• Collegare il cavo di ritorno pinza al morsetto rosso (+).
• Chiudere lo sportello del vano aspo.

Raccomandazioni:

• Ruotare a fondo i connettori dei cavi di saldatura nelle prese rapide (se presenti), per garantire un perfetto contatto elettrico; in caso contrario si produrranno surriscaldamenti dei connettori stessi con relativo loro rapido deterioramento e perdita di efficienza.
• Utilizzare i cavi di saldatura più corti possibile.
• Evitare di utilizzare strutture metalliche non facenti parte del pezzo in lavorazione, in sostituzione del cavo di ritorno della corrente di saldatura; ciò può essere pericoloso per la sicurezza e dare risultati insoddisfacenti per la saldatura.

ATTENZIONE! PRIMA DI INIZIARE LE OPERAZIONI DI

CARICO DEL FILO, ACCERTARSI CHE LA SALDATRICE SIA SPENTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.

VERIFICARE CHE I RULLI TRAINAFILO, LA GUAINA GUIDAFILO ED IL TUBETTO DI CONTATTO DELLA TORCIA SIANO CORRISPONDENTI AL DIAMETRO E ALLA NATURA DEL FILO CHE S'INTENDE UTILIZZARE E CHE SIANO CORRETTAMENTE MONTATI. DURANTE LE FASI DI INFILAMENTO DEL FILO NON INDOSSARE GUANTI DI PROTEZIONE.

• Aprire lo sportello del vano aspo.
• Posizionare la bobina di filo sull'aspo; assicurarsi che il piolino di trascinamento dell'aspo sia correttamente alloggiato nel foro previsto (1a).
• Liberare il/i controrullo/i di pressione e allontanarlo/i dal/i rullo/i inferiore/i (2a-b);
• Verificare che il/i rullino/i di traino sia/siano adatto/i al filo utilizzato (2c).
• Liberare il capo del filo, troncarne l'estremità deformata con un taglio netto e privo di bava; ruotare la bobina in senso antiorario ed imboccare il capo del filo nel guidafilo d'entrata spingendolo per 50-100mm nel guidafilo del raccordo torcia (2d).
• Riposizionare il/i controrullo/i regolandone la pressione ad un valore intermedio, verificare che il filo sia correttamente posizionato nella cava del/i rullo/i inferiore/i (3).
• Frenare leggermente l'aspo agendo sull'apposita vite di regolazione posizionata al centro dell'aspo stesso (1b).
• Togliere l'ugello e il tubetto di contatto (4a).
• Inserire la spina della saldatrice nella presa di alimentazione, accendere la saldatrice, premere il pulsante torcia e attendere che il capo del filo percorrendo tutta la guaina guidafilo fuoriesca per 10-15cm dalla parte anteriore della torcia, rilasciare il pulsante.

ATTENZIONE! Durante queste operazioni il filo è sotto

tensione elettrica ed è sottoposto a forza meccanica; può quindi causare, non adottando opportune precauzioni, pericoli di shock elettrico, ferite ed innescare archi elettrici:

• Non indirizzare l'imboccatura della torcia contro parti del corpo.
• Non avvicinare alla bombola la torcia.
• Rimontare sulla torcia il tubetto di contatto e l'ugello (4b).
• Verificare che l'avanzamento del filo sia regolare; tarare la

pressione dei rulli e la frenatura dell'aspo ai valori minimi possibili verificando che il filo non slitti nella cava e che all'atto dell'arresto del traino non si allentino le spire di filo per eccessiva inerzia della bobina.

• Troncare l'estremità del filo fuoriuscente dall'ugello a 10-15mm.
• Chiudere lo sportello del vano aspo.

6. SALDATURA: DESCRIZIONE DEL PROCEDIMENTO

• Connettere il cavo di ritorno al pezzo da saldare.
• Verificare la polarità (solo per versioni FLUX).
• Se si sta usando il filo pieno, aprire e regolare il flusso di gas di protezione per mezzo del riduttore di pressione (5-7 l/min).

NOTA: Ricordarsi a fine lavoro di chiudere il gas di protezione.

- Accendere la saldatrice ed impostare la corrente di saldatura con i deviatori o il commutatore rotativo (dove presente).

Fig. I

• Per iniziare la saldatura premere il pulsante torcia.
• Per regolare i parametri di saldatura impostare la velocità del filo, (ove prevista) con l'apposita manopola fino ad ottenere una saldatura regolare. (Fig. B-3).

FUNZIONE PUNTATURA (ove prevista)

Fig. L

- Per modificare il tempo di saldatura agire sulla manopola di regolazione (Fig. B-5).

ATTENZIONE:

• In alcuni modelli la punta guidafilo è normalmente in tensione; prestare attenzione al fine di evitare inneschi indesiderati.
• La lampada di segnalazione si accende in condizione di sovrariscaldamento interrompendo l'erogazione di potenza; il ripristino avviene automaticamente dopo qualche minuto di raffreddamento.

7. MANUTENZIONE

ATTENZIONE! PRIMA DI ESEGUIRE LE OPERAZIONI

DI MANUTENZIONE, ACCERTARSI CHE LA SALDATRICE SIA SPENTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.

MANUTENZIONE ORDINARIA:

LE OPERAZIONI DI MANUTENZIONE ORDINARIA POSSONO ESSERE ESEGUITE DALL'OPERATORE.

Torcia

• Evitare di appoggiare la torcia e il suo cavo su pezzi caldi; ciò causerebbe la fusione dei materiali isolanti mettendola rapidamente fuori servizio.
• Verificare periodicamente la tenuta della tubazione e raccordi gas.
• Ad ogni sostituzione della bobina filo soffiare con aria compressa secca (max 5 bar) nella guaina guidafilo, verificarne l'integrità.
• Controllare, prima di ogni utilizzo, lo stato di usura e la correttezza di montaggio delle parti terminali della torcia: ugello, tubetto di contatto, diffusore gas.

Alimentatore di filo

- Verificare frequentemente lo stato di usura dei rulli trainafilo, asportare periodicamente la polvere metallica depositatasi nella zona di traino (rulli e guidafilo di entrata ed uscita).

MANUTENZIONE STRAORDINARIA

LE OPERAZIONI DI MANUTENZIONE STRAORDINARIA DEVONO ESSERE ESEGUI TE ESCLUSIVAMENTE DA PERSONALE ESPERTO O QUALIFICATO IN AMBITO ELETTRICO-MECCANICO E NEL RISPETTO DELLA NORMA TECNICA IEC/EN 60974-4.

ATTENZIONE! PRIMA DI RIMUOVERE I PANNELLI

DELLA SALDATRICE ED ACCEDERE AL SUO INTERNO ACCERTARSI CHE LA SALDATRICE SIA SPENTA E SCOLLEGATA DALLA RETE DI ALIMENTAZIONE.

Eventuali controlli eseguiti sotto tensione all'interno della saldatrice possono causare shock elettrico grave originato da contatto diretto con parti in tensione e/o lesioni dovute a contatto diretto con organi in movimento.

- Periodicamente e comunque con frequenza in funzione dell'utilizzo e della polverosità dell'ambiente, ispezionare l'interno della saldatrice e rimuovere la polvere depositatasi su trasformatore,

reattanza e raddrizzatore mediante un getto d'aria compressa secca (max 10 bar).

• Evitare di dirigere il getto d'aria compressa sulle schede elettroniche; provvedere alla loro eventuale pulizia con una spazzola molto morbida od appropriati solventi.
• Con l'occasione verificare che le connessioni elettriche siano ben serrate ed i cablaggi non presentino danni all'isolamento.
• Al termine di dette operazioni rimontare i pannelli della saldatrice serrando a fondo le viti di fissaggio.
• Evitare assolutamente di eseguire operazioni di saldatura a saldatrice aperta.

- Dopo aver eseguito la manutenzione o la riparazione ripristinare le connessioni ed i cablaggi com'erano in origine avendo cura che questi non vadano a contatto con parti in movimento o parti che possano raggiungere temperature elevate. Fascettare tutti i conduttori com'erano in origine avendo cura di tenere ben separati tra di loro i collegamenti del primario in alta tensione da quelli secondari in bassa tensione.

Utilizzare tutte le rondelle e le viti originali per la richiusura della carpenteria.

(FR)

1- Interruttore generale (IT)

2- Regolazione tensione d'arco

3- Velocità del filo (ove prevista)

4- Lampada intervento termostato

5- Tempo di saldatura (modelli con I_2 ≥ 140A )

(IT) È possibile la puntatura sovrapposta di lamiera dello spessore massimo di 0,8 mm.

(IT) Con due pezzi di lamiera uniti.

(IT) Con due pezzi di lamiera uniti, previa foratura.

La ditta costruttrice si rende garante del buon funzionamento delle macchine e si impegna ad effettuare gratuitamente la sostituzione dei pezzi che si deteriorassero per cattiva qualità di materiale e per difetti di costruzione entro 12 mesi dalla data di messa in funzione della macchina, comprovata sul certificato. Le macchine rese, anche se in garanzia, dovranno essere spedite in PORTO FRANCO e verranno restituite in PORTO ASSEGNATO. Fanno eccezione, a quanto stabilito, le macchine che rientrano come beni di consumo secondo la direttiva europea 1999/44/CE, solo se vendute negli stati membri della EU. Il certificato di garanzia ha validità solo se accompagnato da scontrino fiscale o bolla di consegna. Gli inconvenienti derivati da cattiva utilizzazione, manomissione o incuria, sono esclusi dalla garanzia. Inoltre si declina ogni responsabilità per tutti i danni diretti ed indiretti.

(FR) GARANTIE
