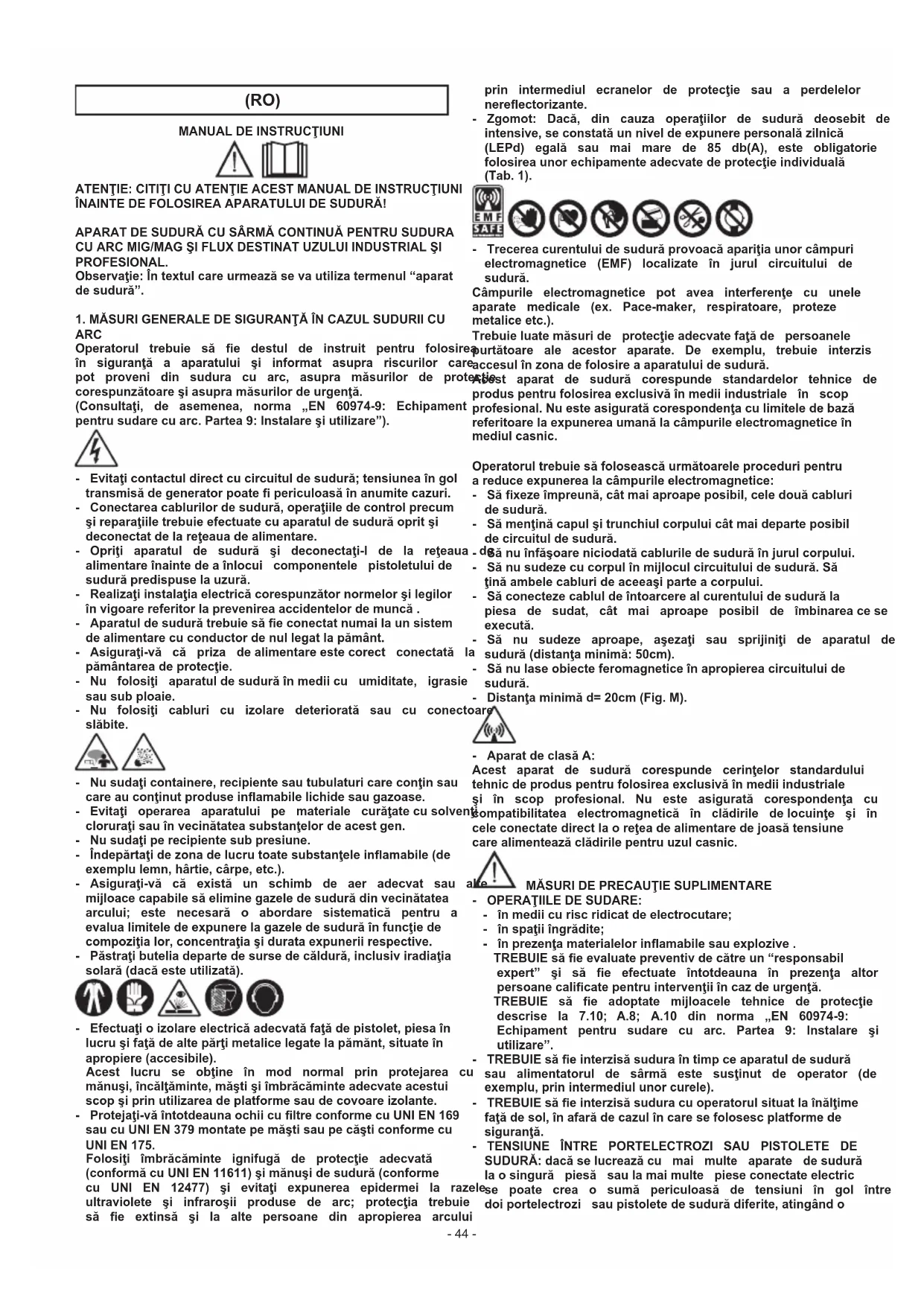

MANUAL DE UTILIZARE TW821075 Telwin

Observație: În textul care urmează se va utiliza termenul “aparat de sudură”.

1. MĂSURI GENERALE DE SIGURANȚĂ ÎN CAZUL SUDURII CU ARC

Operatorul trebuie să fie destul de instruit pentru folosire în siguranță a aparatului și informat asupra riscurilor car pot proveni din sudura cu arc, asupra măsurilor de prot corespunzătoare și asupra măsurilor de urgență.

(Consultați, de asemenea, norma „EN 60974-9: Echipament pentru sudare cu arc. Partea 9: Instalare și utilizare”).

• Evitați contactul direct cu circuitul de sudură; tensiunea în gol transmisă de generator poate fi periculoasă în anumite cazuri.
• Conectarea cablurilor de sudură, operațiile de control precum și reparațiile trebuie efectuate cu aparatul de sudură oprit și deconectat de la rețeaua de alimentare.
• Opriti aparatul de sudură și deconectați-l de la rețeau alimentare înainte de a înlocui componentele pistoletului de sudură predispuse la uzură.
• Realizați instalația electrică corespunzător normelor și legilor în vigoare referitor la prevenirea accidentelor de muncă.
• Aparatul de sudură trebuie să fie conectat numai la un sistem de alimentare cu conductor de nul legat la pământ.
• Asigurați-vă că priza de alimentare este corect conectată pământarea de protectie.
• Nu folosiți aparatul de sudură în medii cu umiditate, igrasie sau sub ploaie.
• Nu folosiți cabluri cu izolare deteriorată sau cu conect slăbite.

• Nu sudati containere, recipiente sau tubulaturi care conțin sau care au conținut produse inflamabile lichide sau gazoase.
• Evitați operarea aparatului pe materiale curățate cu solver clorurați sau în vecinătatea substanțelor de acest gen.
• Nu sudați pe recipiente sub presiune.
• Îndepărtați de zona de lucru toate substanțele inflamabile (de exemplu lemn, hârtie, cârpe, etc.).
• Asigurați-vă că există un schimb de aer adecvat sau mijloace capabile să elimine gazele de sudură din vecinătatea arcului; este necesară o abordare sistematică pentru a evalua limitele de expunere la gazele de sudură în funcție de compozitia lor, concentrația și durata expunerii respective.
• Păstrați butelia departe de surse de căldură, inclusiv iradiația solară (dacă este utilizată).

- Efectuați o izolare electrică adecvată față de pistolet, piesa în lucru și față de alte părți metalice legate la pământ, situate în apropiere (accesibile).

Acest lucru se obține în mod normal prin protejarea cu mănuși, încălțăminte, măști și îmbrăcăminte adecvate acestui scop și prin utilizarea de platforme sau de covoare izolante.

- Protejati-vă întotdeauna ochii cu filtre conforme cu UNI EN 169 sau cu UNI EN 379 montate pe măști sau pe căști conforme cu UNI EN 175.

Folosiți îmbrăcăminte ignifugă de protecție adecvată (conformă cu UNI EN 11611) și mănuși de sudură (conforme cu UNI EN 12477) și evitați expunerea epidermei la raze ultraviolete și infraroșii produse de arc; protecția trebuie să fie extinsă și la alte persoane din apropierea arcului

prin intermediul ecranelor de protectie sau a perdelelor nereflectorizante.

- Zgomot: Dacă, din cauza operațiilor de sudură deosebit de intensive, se constată un nivel de expunere personală zilnică (LEPd) egală sau mai mare de 85 db(A), este obligatorie folosirea unor echipamente adecvate de protecție individuală (Tab. 1).

- Trecerea curentului de sudură provoacă apariția unor câmpuri electromagnetice (EMF) localizate în jurul circuitului de sudură.

Câmpurile electromagnetice pot avea interferente cu unele aparate medicale (ex. Pace-maker, respiratoare, proteze metalice etc.).

Trebuie luate măsuri de protectie adecvate față de persoanele purtătoare ale acestor aparate. De exemplu, trebuie interzis accesul în zona de folosire a aparatului de sudură.

Most aparat de sudură corespunde standardelor tehnice de produs pentru folosirea exclusivă în medii industriale în scop profesional. Nu este asigurată correspondența cu limitele de bază referitoare la expunerea umană la câmpurile electromagnetice în mediul casnic.

Operatorul trebuie să folosească următoarele proceduri pentru a reduce expunerea la câmpurile electromagnetice:

• Să fixeze împreună, cât mai aproape posibil, cele două cabluri de sudură.
• Să mențină capul și trunchiul corpului cât mai departe posibil de circuitul de sudură.
• dšă nu înfășoare niciodată cablurile de sudură în jurul corpului.
• Să nu sudeze cu corpul în mijlocul circuitului de sudură. Să țină ambele cabluri de aceeași parte a corpului.
• Să conecteze cablul de întoarcere al curentului de sudură la piesa de sudat, cât mai aproape posibil de îmbinarea ce se execută.
• Să nu sudeze aproape, așezați sau sprijiniți de aparatul de a sudură (distanța minimă: 50cm).

- Să nu lase obiecte feromagnetice în apropierea circuitului de sudură.

- Distanța minimă d= 20cm (Fig. M).

- Aparat de clasă A:

Acest aparat de sudură corespunde cerințelor standardului tehnic de produs pentru folosirea exclusivă în medii industriale și în scop profesional. Nu este asigurată corespondența cu kompatibilitatea electromagnetică în clădirile de locuințe și în cele conectate direct la o rețea de alimentare de joasă tensiune care alimentează clădirile pentru uzul casnic.

- OPERATIILE DE SUDARE:

• în medii cu risc ridicat de electrocutare;
• în spații îngrădite;
• în prezența materialelor inflamabile sau explozive.

TREBUIE să fie evaluate preventiv de către un “responsabil expert” și să fie efectuate întotdeauna în prezența altor persoane calificate pentru intervenții în caz de urgență. TREBUIE să fie adoptate mijloacele tehnice de protecție descrise la 7.10; A.8; A.10 din norma „EN 60974-9: Echipament pentru sudare cu arc. Partea 9: Instalare și utilizare”.

• TREBUIE să fie interzisă sudura în timp ce aparatul de sudură sau alimentatorul de sărmă este susținut de operator (de exemplu, prin intermediul unor curele).
• TREBUIE să fie interzisă sudura cu operatorul situat la înălțime față de sol, în afară de cazul în care se folosesc platforme de siguranță.
• TENSIUNE ÎNTRE PORTELECTROZI SAU PISTOLETE DE SUDURĂ: dacă se lucrează cu mai multe aparate de sudură la o singură piesă sau la mai multe piese conectate electric elese poate crea o sumă periculoasă de tensiuni în gol între doi portelectrozi sau pistolete de sudură diferite, atingând o

valoare care poate fi dublul limitei admise.

Este necesar ca un coordonator experimentat să efectu măsurarea cu instrumente corespunzătoare pentru a determina dacă există un risc și să poată lua măsuri protecție adecvate după cum se arată la punctul 7.9 din norma „EN 60974-9: Echipament pentru sudare cu arc. Partea Instalare și utilizare”.

ALTE RISCURI

• RĂSTURNARE: poziționați aparatul de sudură pe o suprafață orizontală corespunzătoare greutății acestuia; în caz contrar (de ex. podele înclinate, nenetede, etc.) există pericolul răsturnării aparatului.
• FOLOSIRE IMPROPRIE: utilizarea aparatului de sudură în scopuri diferite față de cel pentru care a fost destinat ex. decongelarea tubulaturilor din rețeaua hidrică) este periculoasă.
• DEPLASAREA APARATULUI DE SUDURĂ: asigurați întotdeauna butelia de gaz cu mijloace potrivite pentru a împiedica căderile accidentale (dacă este utilizată).

Protectiile și părțile mobile ale carcasei aparatului de sudură și ale alimentatorului cu sărmă trebuie să fie corect poziționate înainte de a conecta aparatul de sudură la rețeaua de alimentare. 9-

ATENTIE! Orice intervenție manuală asupra părților în mișcare ale alimentatorului cu sărmă, ca de exemplu:

• înlocuirea rolelor și/ sau a dispozitivului de avans al sârmei;
• introducerea sârmei în role;
• încărcarea bobinei cu sârmă;
• curățarea rolelor, a angrenajelor și a zonei aflate sub acestea;
• ungerea angrenajelor.

TREBUIE SĂ FIE EFECTUATĂ NUMAI CÂND APARATUL SUDURĂ ESTE OPRIT ȘI DECONECTAT DE LA REȚEAUA ALIMENTARE.

- Se interzice folosirea mânerului ca mijloc de susținere aparatului de sudură.

- Se interzice ridicarea aparatului de sudură.

2. INTRODUCERE SI DESCRIERE GENERALĂ

Acest aparat de sudură este o sursă de curent pentru sudura cu arc electric, realizată în particular pentru sudura MAG a oțelurilor de carbon sau a oțelurilor slab aliate cu gaz de protecție CO 2 sau a amestecurilor Argon/CO 2 , prin folosirea de sărmă electrod plină sau cu miez (tubulară).

În plus poate fi utilizat la suduri MIG a oțelurilor inoxidabile cu gaz Argon + 1-2% oxigen și a aluminiului cu Argon, utilizând sărmă electrod adecvată piesei de sudat (numai modelele din fig. B1).

Mai este posibilă utilizarea sârmei tubulare corespunzătoare utilizării fără gaz de protecție, potrivind polaritatea pistoletului de sudură în funcție de indicațiile fabricantului de sărmă utilizată (Modelul din fig. B2 folosește numai sărmă tubulară).

ACCESORII DE SERIE:

• pistolet de sudură;
• cablu de masă și cleşte de masă;
• set de roți (pentru modelele cu roți).

3. DATE TEHNICE

PLACĂ INDICATOARE

Principalele date referitoare la utilizarea și randamentul aparatului de sudură sunt menționate pe placa indicatoare a acestuia cu următoarele semnificații:

Fig. A

1- Normă EUROPEANĂ de referință pentru siguranța și constructția aparatelor de sudură cu arc electric.
2- Simbolul structurii interne a aparatului de sudură.
3- Simbolul procedeului de sudură prevăzut.

4- Simbolul S: indică faptul că se pot efectua operații de sudare întrze un mediu cu risc de electrocutare ridicat (de ex. foarte aproape de mase metalice considerabile).

de Simbolul prizei de alimentare:

1\~ : tensiune alternativă monofazică;

9: 3\~ : tensiune alternativă trifazică.

• U_1 : Tensiunea alternativă și frecvența de alimentare a aparatului de sudură (limitele admise ±10%).
• I_1 : Curent maxim absorbit din priză.
• I_1eff : Curentul efectiv de alimentare.

8- Randamentul circuitului de sudură:

• U_0 : tensiune maximă în gol (circuit de sudură deschis).
• I_2 / U_2 : Curent și tensiune conform normelor, care pot fi transmise de aparatul de sudură în timpul sudurii.

(de - X : Raportul de intermitență: indică perioada în care aparatul de sudură poate transmite curentul corespunzător (aceeași coloană). Se exprimă în % pe baza unui ciclu de 10 minute (de exemplu 60% = 6 minute de funcționare, 4 minute de staționare, ș.a.m.d.).

În cazul în care se vor depăși parametrii de utilizare (de pe placa indicatoare, raportați la temperatura mediului ambiant de 40°C), intervine protecția termică a aparatului (aparatul rămâne în stand-by până când temperatura acestuia revine la valorile admise).

ură - A/V-A/V : indică gama de reglare a curentului de sudură (minim - maxim) la tensiunea arcului corespunzătoare.

9- Numărul de înregistrare pentru identificarea aparatului de sudură (indispensabil pentru asistența tehnica, solicitarea pieselor de schimb, identificarea originii produsului).
10- : Valoarea siguranțelor cu temporizare prevăzute pentru protectie.
11- Simboluri care se referă la normele de siguranță a căror semnificatie este indicată în capitolul 1 „Măsuri de siguranță generale pentru sudura cu arc electric”.

Observație: Exemplul de placă indicatoare prezentat este orientativ în ceea ce privește semnificația simbolurilor și a cifrelor; valorile exacte ale datelor tehnice ale aparatului de sudură achiziționat trebuie să fie Indicate direct pe placa indicatoare a aparatului respectiv.

DE

ALTE DATE TEHNICE:

• APARAT DE SUDURĂ: a se vedea tabelul 1 (TAB. 1)
  a PISTOLET DE SUDURĂ: a se vedea tabelul 2 (TAB. 2)
  Greutatea aparatului de sudură este indicată în tabelul 1 (TAB. 1).

4. DESCRIEREA APARATULUI DE SUDURĂ

DISPOZITIVE DE CONTROL, DE REGLARE ŞI CONECTARE

Fig. B1, B2

5. INSTALARE

ATENTIE! EFECTUAȚI TOATE OPERAȚIILE DE ARE ȘI CONECTARE A APARATULUI DE SUDURĂ CÂND ACESTA ESTE OPRIT ȘI DECONECTAT DE LA VA DE ALIMENTARE.

LEGÄTURILE ELECTRICE ALE APARATULUI TREBUIE SÄ FIE EFECTUATE NUMAI DE CÄTRE PERSONAL EXPERT SAU CALIFICAT.

PREGĂTIRE

Fig. C

Scoateți aparatul de sudură din ambalajul său original și montați piesele aferente prezente în ambalaj.

Asamblarea cablului de masă - cleşte

Fig. E

POSIBILITĂȚI DE RIDICARE A APARATULUI DE SUDURĂ

Nici unul din aparatele de sudură descrise în acest manual nu sunt dotate cu sisteme de ridicare.

POZITIONAREA APARATULUI DE SUDURĂ

Stabiliți locul de instalare al aparatului de sudură astfel încât să nu existe vreun obstacol în fața deschizăturii pentru intrarea și ieșirea

aerului de răcire (circulare forțată prin intermediul ventilatorului dacă există); în același timp asigurați-vă că nu se aspiră praf, aburi corosivi, umiditate, etc.

Lăsați un spațiu liber de cel puțin 250 mm în jurul aparatului de sudură.

ATENTIE! Pozitionați aparatul de sudură pe o suprafață plană corespunzătoare, care să poată susține greutatea acestuia pentru a preveni răsturnarea sau deplasările periculoase aparatului.

CONECTARE STECHER ȘI PRIZĂ (valabil numai pentru modelele livrate fără stecher): conectați la cablul de alimentare un stec conform normelor (2P + P pe 1ph, 3P + P pe 3ph) și corespunzător curentului indicat și asigurați o priză de rețea dotată cu siguranțe sau cu întrerupător automat; clema de împământare corespunzătoare trebuie să fie legată la firul de împământare (galben-verde) al cablului de alimentare. Tabelul 1 (TAB. 1) indică valorile recomandate în amperi pentru siguranțele cu temporizare pentru protecția rețelei, alese în baza curentului nominal maxim transmis de aparatul de sudură și în baza tensiunii nominale de alimentare.

- Pentru schimbarea tensiunii (numai pentru versiunea trifazică) se accesează la interiorul aparatului de sudură înlăturând panoul protector și poziționând conectoarele de schimbare a tensiunii corespunzător indicațiilor de pe placa indicatoare pentru tensiunea disponibilă în rețea.

Fig. F

Repuneți panoul la loc strângând bine şuruburile acestuia.

Atentie!

Aparatul de sudură este presetat în fabrică la tensiunea cea mai ridicată din gama disponibilă, ca de exemplu:

U _1 400V <= Tensiunea pentru care este presetat aparatul fabrică.

CONECTAREA LA RETEAUA DE ALIMENTARE

- Înainte de efectuarea oricărei legături electrice, controlați ca tensiunea și frecvența de rețea disponibile în locul de instalare să corespundă cu placa indicatoare a aparatului de sudură.

- Aparatul de sudură trebuie să fie conectat numai la un sistem de alimentare cu conductor de nul legat la pământ.

- Pentru a garanta protecția față de contactul indirect folositii întrerupătoare diferențiale de tipul:

- Tipul A ( ) pentru maşini monofază;

- Tipul B ( ) pentru maşini trifază.

- Pentru a fi în conformitate cu cerințele normei EN 61000-3-11 (Flicker) se recomandă conectarea aparatului de sudură la o rețea de alimentare care are o impedanță la borne inferioară valorii Zmax =0.1 ohm.

- Aparatul de sudură corespunde cerințelor normei IEC/EN 61000-3-12.

ATENTIE! Nerespectarea regulilor mai sus mentionate poate duce la nefunctionarea sistemului de siguranță prevăzut de fabricant (clasa I) cu riscuri grave pentru persoane (de electrocutări) sau pentru obiecte (de ex. incendiu).

CONECTĂRILE CIRCUITULUI DE SUDURĂ

ATENTIE! ÎNAINTE DE EFECTUAREA CONECTĂRILOR DE MAI JOS, ASIGURAȚI-VĂ CĂ APARATUL DE SUDURĂ ESTE OPRIT ȘI DECONECTAT DE LA RETEAUA DE ALIMENTARE.

Tabelul 1 (TAB. 1) indică valorile recomandate pentru cablurile de sudură (în mm²) în baza curentului maxim transmis de aparatul de sudură.

Conectarea la butelia de gaz (dacă este utilizată)

- Butelia cu gaz reîncărcabilă pe suportul de sprijin al buteliei de la aparatul de sudură: max. 20kg.

- Strângeti reductorul de presiune(*) de la ventilul buteliei cu gaz intercalând reductorul de presiune corespunzător furnizat ca accesoriu, atunci când se folosește gaz Argon sau amestec Argon/CO₂.

• Conectați tubul de intrare al gazului la reductor și strângeți inelul din dotare.
• Slăbiti piulița de reglare a reductorului de presiune înainte de a deschide ventilul buteliei.
  (*) Accesoriu de cumpărat separat dacă nu este livrat cu produsul.

Conectarea cablului de masă al curentului de sudură

Se conectează la piesa de sudat sau la bancul metallic pe care este sprijinit, cât mai aproape posibil de jonctiunea de sudat.

ale

Conectarea pistoletului de sudură (numai pentru variantele cu legătură EURO)

Introduceți pistoletul de sudură în conectorul corespunzător acestuia rstrângând manual la maxim piulița de blocare. Pregătiți-o pentru prima poziționare a sârmei, demontând ajutajul și tubul de contact pentru a facilita evacuarea.

Schimbul de polaritate (numai pentru variantele GAZ- FÄRÄ GAZ)

Fig. G

• Deschideti uşita compartimentului bobină.
• Sudura MIG/ MAG (gaz):

- Conectați cablul pistoletului de sudură provenit de la aparatul de antrenare al sârmei la clema roșie (+).

- Conectați cablul de masă al cleștelui la clema neagră (-).

• Sudura FLUX (fără gaz):
• Conectați cablul pistoletului de sudură provenit de la aparatul de antrenare al sârmei la clema neagră (-).
• Conectați cablul de masă al cleștelui la clema roșie (+).
• Închideți ușița compartimentului bobină.

Recomandări:

Rintiți la maxim conectorii cablurilor de sudură în prizele rapide (dacă sunt prezente), pentru a garanta un contact electric perfect; în caz contrar se poate produce o supraîncălzire a conectorilor respectivi rezultând în deteriorarea rapidă a acestora și pierderea eficacității lor.

• Folosiți cele mai scurte cabluri de sudură posibile.
• Evitați folosirea structurilor metalice care nu fac parte din piesa în lucru în locul cablului de masă al curentului de sudare; acest lucru poate fi periculos pentru măsurile de siguranță și poate avea rezultate nesatisfăcătoare pentru sudură.

ÎNFILAREA BOBINEI CU SÂRMÃ (Fig. H)

ATENTIE! ÎNAINTE DE A TRECE LA EFECTUAREA OPERAȚIILOR DE ÎNFILARE A SÂRMEI, ASIGURAȚI-VĂ CĂ APARATUL DE SUDURĂ ESTE OPRIT ȘI DECONECTAT DE LA REȚEAUA DE ALIMENTARE.

VERIFICAȚI CĂ ROLELE DE ANTRENARE A SĂRMEI, ÎNVELIŞUL DISPOZITIVULUI DE AVANS AL SĂRMEI ȘI TUBUL DE CONTACT DE LA PISTOLETUL DE SUDURĂ SUNT CORESPUNZĂTOARE CU DIAMETRUL ȘI COMPOZIȚIA SĂRMEI CARE SE DOREȘTE DE UTILIZAT ȘI CĂ AU FOST CORECT MONTATE. ÎN TIMPUL ETAPELOR DE ÎNFILARE A SĂRMEI NU UTILIZAȚI MĂNUȘI DE ✕PROTECTIE.

• Deschideti uşita compartimentului bobină.
• Pozitionați bobina sârmei pe suport; asigurați-vă că tija de antrenare a bobinei este fixată corect în forul prevăzut (1a).
• Eliberați contra-rola/ contra-rolele de presiune și îndepărtați-o/-le de rola/ rolele inferioară/-e (2a-b).
• Verificați că rola/rolele de antrenare a sârmei sunt corespunzătoare sârmei utilizate (2c).
• Eliberați capătul sârmei, tăind extremitatea deformată printr-o tăiere dreaptă și fără bavuri; rotiți bobina în sens antiorar și introduceți extremitatea sârmei la intrarea în dispozitivul de avans al sărmei împingându-l pentru 50-100 mm în dispozitivul de avans al racordului pistoletului de sudură (2d).
• Repoziționați contra-rola /contra-rolele reglându-le presiunea la o valoare medie și verificați ca sârma să fie corect poziționată în şanțul rolei inferioare (3).
• Frânați ușor bobina actionând pe şurubul de reglare corespunzător situat în centrul bobinei respective (1b).
• Înlăturați ajutajul și tubul de contact (4a).

- Conectați ștecărul aparatului de sudat în priza de alimentare, porniți aparatul, apăsați pe butonul pistoletului de sudură sau pe butonul de avans al sărmei pe panoul de comandă (dacă este prezent) și așteptați ca capătul sărmei care traversează tot învelișul dispozitivului de avans al sărmei să iasă cam 10-15 cm din partea anterioară a bobinei și apoi eliberați butonul.

ATENTIE! În timpul acestor operații sârma este tensiune electrică și este supusă forței mecanice; de a dacă nu se iau măsurile de precauție necesare, poate pericole de electrocutare, răni și declanșarea de arcuri electrice:

• Nu îndreptați gura pistoletului de sudură spre părțile corpului.
• Nu apropiati pistoletul de sudură de butelie.
• Remontați pe pistoletul de sudură tubul de contact și ajutajul (4b).
• Verificați ca avansarea sărmei să fie regulată; calibrați presiunea rolelor și forța de frânare a bobinei la valorile minime posibile asigurându-vă că sărma nu alunecă în şanț și că în momentul oprivirii avansării nu se destind firele sărmei din cauza inerției excessive ale bobinei.
• Tăiați extremitatea sârmei ieșită în afară din ajutaj la 10-15 mm.
• Închideți ușița compartimentului bobină.

6. SUDURA: DESCRIEREA PROCEDURII

• Conectați cablul de masă la piesa de sudat.
• Verificați polaritatea (numai pentru versiunile FLUX).
• Dacă se folosește sârma plină, deschideți și reglați fluxul de gaz de protectie prin intermediul reductorului de presiune (5-7 l/min.).
  OBSERVAȚIE: Nu uitați să închideți gazul de protecție la sfârșitul lucrării.
• Porniți aparatul de sudură și setați curentul de sudură prin reostate sau comutatorul rotativ (acolo unde acesta există).
• Pentru a începe operația de sudare, apăsați pe butonul pistoletului de sudură.
• Pentru a regla parametrii de sudură, setați viteza sârmei prin intermediul butonului de rotire până când obțineți o sudură uniformă (acolo unde este prevăzută) (Fig.B-3).

Fig. I

FUNCTIE DE ÎNSĂILARE (de prindere) (acolo unde este prevăzută)

Fig. L

- Pentru a modifica timpul de sudare acționați butonul de rotire cu funcție de reglare (Fig. B-5).

ATENTIE:

• La câteva modele vârful dispozitivului de avans al sârmei este de obicei sub tensiune; acționați cu grijă pentru a evita declanșări nedorite sau necontrolate.
• Lampa de semnalizare se aprinde în condiții de supraîncălzire întrerupând generarea de putere; resetarea are loc în mod automat după câteva minute de răcire.

7. ÎNTRETINERE

ATENTIE! ÎNAINTE DE EFECTUAREA OPERAȚIILOR DE ÎNTRETINERE, ASIGURATI-VĂ CĂ APARATUL DE SUDURĂ ESTE OPRIT ȘI DECONECTAT DE LA REȚEAUA ALIMENTARE.

ÎNTRETINERE OBIŞNUITĂ:

OPERATIILE DE ÎNTREȚINERE OBIȘNUITĂ POT FI EFECTUATE DE CĂTRE OPERATOR.

Pistoletul de sudură

• Evitați să sprijiniți pistoletul de sudură și cablul acestuia pe piese metalice calde; acest lucru poate cauza fuziunea materialelor izolante și scoaterea din funcțiune a bobinei.
• Verificați periodic etanșeitatea tubulaturii și racordurile de gaz.
• La fiecare schimbare a bobinei cu sârmă suflați cu aer comprimat sec (max. 5 bar) în învelișul dispozitivului de avans, pentru a verifica integritatea acestuia.
• Verificați cel puțin o dată pe zi statul de uzură și montarea corectă a extremităților pistoletului de sudură: ajutaj, tubuleț de contact, difuzor de gaz.

Alimentatorul de sârmă

- Verificați frecvent statul de uzură a rolelor de antrenare a sârmei, înlăturați periodic praful metallic depozitat în zona de antrenare (role și dispozitivul de avans la intrare și la ieșire).

ÎNTRETINEREA SPECIALĂ

OPERATIUNILE DE INTRETINERE SPECIALA TREBUIE SĂ FIE EFECTUATE NUMAI DE PERSONAL CALIFICAT SAU suEXPERIMENTAT ÎN DOMENIUL ELECTRIC ŞI MECANIC, Î ce@ONFORMITATE CU STANDARDUL TEHNIC IEC/EN 60974-4.

cauza

ATENTIE! ÎNAINTE DE A ÎNLĂTURA PLĂCILE CARCASEI APARATULUI DE SUDURĂ PENTRU A AVEA ACCES LA INTERIORUL ACESTUIA, ASIGURAȚI-VĂ CĂ APARATUL ESTE OPRIT ȘI DECONECTAT DE LA REȚEAUA DE ALIMENTARE.

Eventualele verificări efectuate sub tensiune în interiorul aparatului de sudură pot cauza electrocutări grave datorate contactului direct cu părțile sub tensiune și/ sau leziuni datorate contactului direct cu piesele în mișcare.

• Verificați interiorul aparatului periodic sau frecvent, în funcție de gradul de praf din mediul în care se lucrează cu acesta și înlăturăți praful depozitat pe transformator prin insuflarea cu aer comprimat sec (max. 10 bar).
• Evitați îndreptarea jetului de aer comprimat pe plăcile electronice; curățiți acestea din urmă cu o perie foarte moale sau cu solventi corespunzători.
• În timpul acestei operații verificați ca legăturile electrice să fie strânse bine și cablurile să nu prezinte daune la nivelul izolării.
• La terminarea acestor operații, repozitionați panourile aparatului de sudură, strângând bine şuruburile de fixare.
• Evitați întotdeauna efectuarea operațiilor de sudare cu aparatul deschis.
• După efectuarea întreținerii sau reparației, restabiliți conexiunile și cablajele cum erau inițial, având grijă ca acestea să nu intre în contact cu piesele în mișcare sau cu piesele care pot atinge temperaturi ridicate. Înfășurați toți conductorii cum erau inițial, având grijă să țineți separate între ele conexiunile transformatorului primar de înaltă tensiune de cele ale transformatoarelor secundare de joasă tensiune.

Folosiți toate șaibele și șuruburile originale pentru închiderea carcasei.

(SV)

BRUKSANVISNING

VIGTIGT:

LÄS BRUKSANVISNINGEN NOGGRANNT INNAN NI ANVÄNDER MASKINEN!

SVETSAR MED KONTINUERLIG TRÅD FÖR BÅGSVETSNING AV TYPEN MIG/MAG OCH FLUX AVSEDDA FÖR INDUSTRIELLT OCH PROFESSIONELLT BRUK.

1- Întrerupător general (RO)

2- Reglare tensiune de arc

3- Viteza sârmei (acolo unde este prevăzută)

4- Lampă de intervenție a termostatului

5- Timp de sudare (modele cu I_2 ≥ 140A )

(RO) Este posibilă însăilarea a două table suprapuse cu o grosime maximă de 0,8 mm.

(RO) Cu două bucăți de tablă unite.

(RO) Cu două bucăți de tablă unite, cu forare anticipată.

Fabricantul garantează buna funcționare a aparatelor produsă și se angajează la înlocuirea gratuită a pieselor care s-ar putea deteriora din cauza calității scadente a materialului sau din cauza defectelor de construcție în max. 12 luni de la data punerii în funcțiune a aparatului, dovedită cu certificatul de garanție. Aparatele restituite, chiar dacă sunt în garanție, se vor expedia FĂRĂ PLATĂ și se vor restitui CU PLATA LA PRIMIRE. Fac exceptie, conform normelor, aparatele care se categorisesc ca și bunuri de consum, conform directivei europene 1999/44/EC, numai dacă acestea sunt vândute în statele membre din UE. Certificatul de garanție este valabil numai dacă este însoțit de bonul fiscal sau de fișa de livrare. Nefuncționarea cauzată de o utilizare improprie, manipulare inadecvată sau neglijență este exclusă din dreptul la garanție. În plus fabricantul își declină orice responsabilitate față de toate daunele provocate direct și indirect.

(SV) GARANTI
