Type de produit	Poste à souder MIG/MAG avec possibilité soudage FLUX sans gaz
Marque	Telwin
Modèle	TW821075
Procédés de soudage	MIG (gaz inerte), MAG (gaz actif), FLUX (sans gaz, fil fourré)
Gaz de protection	CO₂, Argon, mélanges Argon/CO₂, Argon+oxygène pour inox
Types de fil	Fil plein acier, inox, aluminium ; fil fourré (tubulaire)
Alimentation électrique	Monophasée 230 V ou triphasée 400 V selon version (voir plaque)
Fréquence	50/60 Hz
Courant de soudage max	Indiqué sur la plaque signalétique (ex. 200 A)
Tension à vide (U0)	Indiquée sur la plaque signalétique
Facteur de marche (X)	Indiqué sur la plaque (ex. 60% à courant max)
Protection thermique	Oui, avec rétablissement automatique après refroidissement
Refroidissement	Par ventilateur (sur certains modèles)
Normes de sécurité	EN 60974-1, EN 60974-9
Accessoires inclus	Torche, câble de retour avec pince de masse, kit roulettes
Connexion torche	Attache EURO
Entretien courant	Nettoyage intérieur, vérification des galets, gaine guide-fil, remplacement pièces usure
Sécurité opérateur	Mise à la terre obligatoire, gants, masque filtrant, vêtements ignifuges
Garantie	12 mois à compter de la mise en service, sous conditions
Fabricant	Telwin

FOIRE AUX QUESTIONS - TW821075 Telwin

Comment installer le poste à souder Telwin TW821075 ?

Choisissez une surface horizontale stable, dégagez 250 mm autour pour la ventilation. Montez le kit roulettes si fourni. Branchez les câbles de soudage et la bonbonne de gaz (si utilisée). Raccordez la fiche d'alimentation à une prise avec terre. L'installation électrique doit être réalisée par un personnel qualifié.

Comment brancher les câbles de soudage ?

Éteignez et débranchez le poste. Connectez le câble torche au connecteur rapide (+/- selon polarité). Connectez le câble de retour avec pince de masse à la pièce. Serrez à fond les connecteurs pour éviter la surchauffe.

Comment régler la polarité pour le soudage MIG ou FLUX ?

Pour le soudage MIG/MAG, connectez la torche à la borne rouge (+) et le câble de retour à la noire (-). Pour le soudage FLUX (sans gaz), inversez : torche sur noire (-), retour sur rouge (+). Consultez la figure G de la notice.

Comment charger la bobine de fil ?

Éteignez le poste. Ouvrez le compartiment bobine. Placez la bobine sur le support, insérez le fil dans le guide-fil. Abaissez le galet presseur, réglez la pression. Remettez la buse et le tube de contact. Mettez sous tension et actionnez la gâchette pour faire sortir le fil.

Quel gaz utiliser et comment le connecter ?

Utilisez du CO₂ ou un mélange Argon/CO₂ pour acier, Argon+O2 pour inox, Argon pour aluminium. Vissez le détendeur sur la bouteille, branchez le tuyau d'entrée gaz, serrez le collier. Ouvrez la valve après avoir desserré le détendeur.

Comment réaliser un soudage par points ?

Utilisez la fonction pointage si disponible (modèles avec I₂ ≥ 140A). Réglez le temps de soudage avec le bouton prévu (Fig. B-5). L'épaisseur maximale des tôles pointables est de 0,8 mm.

Que faire si le témoin de surchauffe s'allume ?

La lampe de signalisation indique une surchauffe. Le poste coupe automatiquement la puissance. Attendez quelques minutes pour qu'il refroidisse ; le rétablissement est automatique. Vérifiez que les ouvertures de ventilation ne sont pas obstruées.

Comment entretenir la torche ?

Ne posez pas la torche sur des surfaces chaudes. Contrôlez régulièrement l'étanchéité des tuyaux de gaz. Nettoyez la gaine guide-fil avec de l'air comprimé sec (max 5 bars) à chaque changement de bobine. Vérifiez l'usure de la buse, du tube de contact et du diffuseur.

Quels équipements de protection utiliser ?

Portez un masque de soudage avec filtre UNI EN 169/379, des gants UNI EN 12477, des vêtements ignifuges UNI EN 11611. Utilisez des chaussures de sécurité et des tapis isolants si nécessaire. Protégez les personnes à proximité avec des rideaux antireflets.

Comment changer la tension d'alimentation sur les modèles triphasés ?

Éteignez et débranchez le poste. Retirez le panneau d'accès. Modifiez le bornier de changement de tension pour qu'il corresponde à la tension réseau disponible (indiquée sur la plaque). Remontez soigneusement le panneau. Cette opération doit être effectuée par un personnel qualifié.

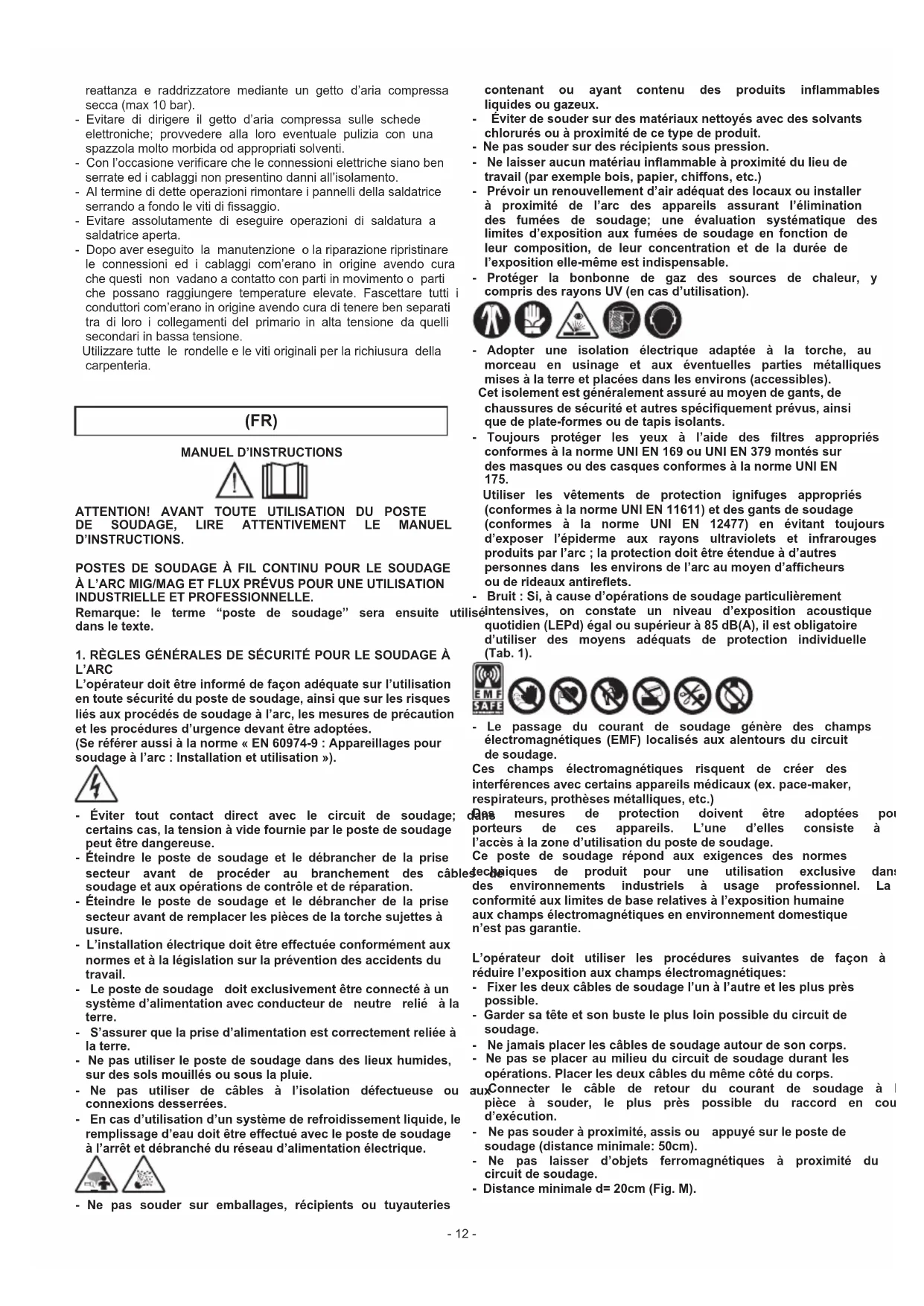

MODE D'EMPLOI TW821075 Telwin

Remarque: le terme "poste de soudage" sera ensuite dans le texte.

1. Règles générales de sécurité pour le soudage à l'arc

L'opérateur doit être informé de façon adéquate sur l'utilisation en toute sécurité du poste de soudage, ainsi que sur les risques liés aux procédés de soudage à l'arc, les mesures de précaution et les procédures d'urgence devant être adoptées.

(Se référer aussi à la norme « EN 60974-9 : Appareillages pour soudage à l'arc : Installation et utilisation »).

- Éviter tout contact direct avec le circuit de soudage; certains cas, la tension à vide fournie par le poste de soudage peut être dangereuse.

- Éteindre le poste de soudage et le débrancher de la prise secteur avant de procéder au branchement des câ soudage et aux opérations de contrôle et de réparation.

- Éteindre le poste de soudage et le débrancher de la prise secteur avant de remplacer les pièces de la torche sujettes à usure.

- L'installation électrique doit être effectuée conformément aux normes et à la législation sur la prévention des accidents du travail.

- Le poste de soudage doit exclusivement être connecté à un système d'alimentation avec conducteur de neutre relié à la terre.

- S'assurer que la prise d'alimentation est correctement reliée à la terre.

- Ne pas utiliser le poste de soudage dans des lieux humides, sur des sols mouillés ou sous la pluie.

- Ne pas utiliser de câbles à l'isolation défectueuse ou connexions desserrées.

- En cas d'utilisation d'un système de refroidissement liquide, le remplissage d'eau doit être effectué avec le poste de soudage à l'arrêt et débranché du réseau d'alimentation électrique.

- Ne pas souder sur emballages, récipients ou tuyauteries

contenant ou ayant contenu des produits inflammables liquides ou gazeux.

• Éviter de souder sur des matériaux nettoyés avec des solvants chlorurés ou à proximité de ce type de produit.
• Ne pas souder sur des récipients sous pression.

- Ne laisser aucun matériau inflammable à proximité du lieu de travail (par exemple bois, papier, chiffons, etc.)

- Prévoir un renouvellement d'air adéquat des locaux ou installer à proximité de l'arc des appareils assurant l'élimination des fumées de soudage; une évaluation systématique des limites d'exposition aux fumées de soudage en fonction de leur composition, de leur concentration et de la durée de l'exposition elle-même est indispensable.

- Protéger la bonbonne de gaz des sources de chaleur, y compris des rayons UV (en cas d'utilisation).

• Adopter une isolation électrique adaptée à la torche, au morceau en usinage et aux éventuelles parties métalliques mises à la terre et placées dans les environs (accessibles). Cet isolement est généralement assuré au moyen de gants, de chaussures de sécurité et autres spécifiquement prévus, ainsi que de plate-formes ou de tapis isolants.
• Toujours protéger les yeux à l'aide des filtres appropriés conformes à la norme UNI EN 169 ou UNI EN 379 montés sur des masques ou des casques conformes à la norme UNI EN 175.

Utiliser les vêtements de protection ignifuges appropriés (conformes à la norme UNI EN 11611) et des gants de soudage (conformes à la norme UNI EN 12477) en évitant toujours d'exposer l'épiderme aux rayons ultraviolets et infrarouges produits par l'arc; la protection doit être étendue à d'autres personnes dans les environs de l'arc au moyen d'afficheurs ou de rideaux antireflets.

- Bruit : Si, à cause d'opérations de soudage particulièrement iséintensives, on constate un niveau d'exposition acoustique quotidien (LEPd) égal ou supérieur à 85 dB(A), il est obligatoire d'utiliser des moyens adéquats de protection individuelle (Tab. 1).

EMF SAFE

- Le passage du courant de soudage génère des champs électromagnétiques (EMF) localisés aux alentours du circuit de soudage.

Ces champs électromagnétiques risquent de créer des interférences avec certains appareils médicaux (ex. pace-maker, respirateurs, prothèses métalliques, etc.)

dans mesures de protection doivent être adoptées pour porteurs de ces appareils. L'une d'elles consiste à l'accès à la zone d'utilisation du poste de soudage.

Ce poste de soudage répond aux exigences des normes techniques de produit pour une utilisation exclusive dans des environnements industriels à usage professionnel. La conformité aux limites de base relatives à l'exposition humaine aux champs électromagnétiques en environnement domestique n'est pas garantie.

L'opérateur doit utiliser les procédures suivantes de façon à réduire l'exposition aux champs électromagnétiques:

• Fixer les deux câbles de soudage l'un à l'autre et les plus près possible.
• Garder sa tête et son buste le plus loin possible du circuit de soudage.
• Ne jamais placer les câbles de soudage autour de son corps.
• Ne pas se placer au milieu du circuit de soudage durant les opérations. Placer les deux câbles du même côté du corps.

aux Connector le câble de retour du courant de soudage à pièce à souder, le plus près possible du raccord en cou d'exécution.

• Ne pas souder à proximité, assis ou appuyé sur le poste de soudage (distance minimale: 50cm).
• Ne pas laisser d'objets ferromagnétiques à proximité du circuit de soudage.
• Distance minimale d=20cm (Fig. M).

- Appareils de classe A:

Ce poste de soudage répond aux exigences de la norme technique de produit pour une utilisation exclusive des environnements industriels à usage professionnel conformité à la compatibilité électromagnétique dans immeubles domestiques et dans ceux directement raccordés à un réseau d'alimentation basse tension des immeubles pour usage domestique n'est pas garantie.

Précautions supplémentaires

- TOUTE OPÉRATION DE SOUDAGE:

- dans des lieux comportant des risques accrus de choc électrique;

- dans des lieux fermés;

- en présence de matériaux inflammables ou comportant des risques d'explosion;

DOIT être soumise à l'approbation préalable d'un "Responsable expert", et toujours effectuée en présence d'autres personnes formées pour intervenir en cas d'urgence.

IL FAUT utiliser les moyens techniques de protection décrits aux points 7.10; A.8; A.10 de la norme «EN 60974-9 : Appareillages pour soudage à l'arc. Partie 9 : Installation et utilisation».

- NE JAMAIS procéder au soudage si le poste de soudage ou le dispositif d'alimentation du fil est maintenu par l'opérateur (par ex. au moyen de courroies).

- Tout soudage par l'opérateur en position surélevée est interdit, sauf en cas d'utilisation de plates-formes de sécurité.

- TENSION ENTRE PORTE-ÉLECTRODE OU TORCHES: toute intervention effectuée avec plusieurs postes de soudage sur la même pièce ou sur plusieurs pièces connectées électriquement peut entraîner une accumulation de tension à vide dangereuse entre deux porte-électrode ou torches pouvant atteindre le double de la limite admissible.

Il est nécessaire qu'un coordinateur expert exécute le mesurage instrumental pour déterminer s'il existe un risque et s'il peut adopter des mesures de protection adéquates comme l'indique le point 7.9 de la norme « EN 60974-9 : Appareillages pour soudage à l'arc. Partie 9 : Installation et utilisation ».

Risques résiduels

- RENVERSEMENT: Installer le poste de soudage sur une surface horizontale de portée adéquate pour éviter tout risque de renversement (par ex. en cas de sol incliné ou irrégulier, etc.)

- UTILISATION INCORRECTE: il est dangereux d'utiliser le poste de soudage pour d'autres applications que celles prévues (ex.: décongélation des tuyauteries du réseau hydrique.)

- DÉPLACEMENT DU POSTE DE SOUDAGE: toujours assurer la bouteille de gaz avec des moyens adéquats pour éviter toute chute accidentelle (en cas d'utilisation).

Les protections et les parties mobiles de la structure du poste de soudage et du dispositif d'alimentation du fil doivent être installées avant de brancher le poste de soudage au réseau secteur.

Attention! toute intervention manuelle effectuée sur les parties en mouvement du dispositif d'alimentation du FIL, COMME par exemple:

- Remplacement des rouleaux et/ou du guide-fil;

- Introduction du fil dans les rouleaux; - Chargement de la bobine de fil;

- Nettoyage des rouleaux, des engrenages et de la partie située en dessous de ces derniers;

- Lubrification des engrenages

DOIT Être effectuée avec le POSTE de soudage éteint et débranché du réseau d'alimentation électrique.

- Il est interdit d'utiliser la poignée comme moyen de suspension du poste de soudage.

dans

-Là est interdit de soulever le poste de soudage.

les

2. Introduction et description generale

Ce poste de soudage est une source de courant pour le soudage à l'arc, spécifiquement conçue pour le soudage MAG des aciers au carbone ou faiblement liés avec gaz de protection CO₂ ou mélanges Argon/CO₂ utilisant des fils électrode pleins ou fourrés (tubulaires). Il est en outre prévu pour le soudage MIG des aciers inoxydables avec gaz Argon + 1-2% d'oxygène, et pour le soudage de l'aluminium avec gaz Argon avec utilisation de fils électrode adéquats à la pièce à souder (modèles Fig. B1 uniquement).

Il est également possible d'utiliser des fils fourrés adéquats sans gaz de protection en adaptant la polarité de la torche conformément aux indications du constructeur du fil (Modèle Fig. B2 utilise du fil fourré uniquement).

Accessoires de SERIE:

- torche;

- câble de retour équipé de pince de masse;

- kit roulettes (modèles montés sur roulettes).

3. Données techniques plaquette d'informations

Les principales informations concernant les performances du poste de soudure sont résumées sur la plaque des caractéristiques avec la signification suivante:

Fig. A

1- Norme EUROPÉENNE de référence pour la sécurité et la construction des postes de soudure pour soudure à l'arc. 2- Symbole de la structure interne du poste de soudure.

3- Symbole du procédé de soudage prévu.

4- Symbole S: indique qu'il est possible d'effectuer des opérations de soudage dans un milieu présentant des risques accrus de choc électrique (par ex. à proximité immédiate de grandes masses métalliques).

5- Symbole de la ligne d'alimentation.

1\~ : tension alternative monophasée

3\~ : tension alternative triphasée

6- Degré de protection de la structure.

7- Informations caractéristiques de la ligne d'alimentation:

- 1Utension alternative et fréquence d'alimentation du poste de soudure (limites admises "15%).

- I 1max: courant maximal absorbé par la ligne - 1eff: courant d'alimentation efficace

8- Performances du circuit de soudage:

- 0 UTension maximale à vide (circuit de soudage ouvert).

- 2/U 2 : Courant et tension correspondante normalisée pouvant être distribués par la machine durant le soudage.

- X : Rapport d'intermittence: indique le temps durant lequel la machine peut distribuer le courant correspondant (même colonne). S'exprime en % sur la base d'un cycle de 10 mn (par exemple: 60% = 6 minutes de travail, 4 minutes de pause; et ainsi de suite).

En cas de dépassement des facteurs d'utilisation (figurant sur la plaquette et indiquant 40°), la protection thermique se déclenche et le poste de soudure se place en veille tant que la température ne rentre pas dans les limites autorisées.

A/V - A/V : indique la plage de régulation du courant de soudage (minimum - maximum) à la tension d'arc correspondante.

9- Numéro d'immatriculation pour l'identification du poste de soudure (indispensable en cas de nécessité d'assistance technique, demande pièces de rechange, recherche provenance du produit).

10- : Valeur des fusibles à commande retardée à prévoir pour la protection de la ligne.

11- Symboles se référant aux normes de sécurité dont la signification figure au chapitre 1 "Consignes générales de sécurité pour le soudure à l'arc".

Note: La plaquette représentée indique la signification des symboles et des chiffres; les valeurs exactes des informations techniques du poste de soudure doivent être vérifiées directement sur la plaquette

du poste de soudure.

AUTRES Informations techniques:

• POSTE DE SOUDAGE: voir tableau 1 (TAB.1)
• TORCHE: voir tableau 2 (TAB.2) Le poids du poste de soudage est indiqué au tableau 1 (TAB.1).

4. Description du POSTE de soudage

DISPOSITIFS DE CONTRÔLE, DE RÉGULATION ET DE CONNEXION

Fig. B1, B2

5. INSTALLATION

ATTENTION! EFFECTUER EXCLUSIVEMENT LES OPÉRATIONS D'INSTALLATION ET TOUS LES RACCORDEMENTS ÉLECTRIQUES AVEC LE POSTE DE SOUDAGE ÉTEINT ET ISOLÉ DE LA LIGNE D'ALIMENTATION SECTEUR.

LES RACCORDEMENTS ÉLECTRIQUES DOIVENT EXCLUSIVEMENT ÊTRE EFFECTUÉS PAR UN PERSONNEL EXPERT OU QUALIFIÉ.

Installation

Déballer la machine et procéder au montage des parties contenues.

Assemblage masque de protection

Assemblage câble de retour - pince

Fig. E

Mode de soulèvement du POSTE de soudage

Tous les postes de soudages décrits dans ce manuel n'est équipé de dispositifs de soulèvement.

Positionnement du POSTE de soudure

Choisir un lieu d'installation ne comportant aucun obstacle face à l'ouverture d'entrée et de sortie de l'air de refroidissement (circulation forcée par ventilateur, si prévu); s'assurer qu'aucune poussière conductrice, vapeur corrosive, humidité, etc., n'est aspirée. Laisser un espace dégagé minimum de 250mm autour de la machine.

ATTENTION: Installer le poste de soudage sur surface horizontale d'une portée correspondant à son pour éviter tout risque de déplacement ou de renversement.

système d'alimentation avec conducteur de neutre branché à la terre.

• Pour garantir la protection contre le contact indirect, utiliser des interrupteurs différentiels de type suivant:
• Type A ( ) pour machines monophasées;
• Type B ( ) pour machines triphasées.
• Pour répondre aux exigences de la Norme EN 61000-3-11 (Flicker), il est conseillé de connecter le poste de soudage aux points d'interface du réseau d'alimentation présentant une impédance inférieure à Zmax = 0.1 ohm.
• Le poste de soudage répond aux exigences de la norme IEC/EN 61000-3-12.

ATTENTION!

La non-observation des règles indiquées ci-dessus annule l'efficacité du système de sécurité prévu par le constructeur (classe I) et peut entraîner des risques importants pour les personnes (risques de choc électrique) et les appareils (risques d'incendie).

Connexions du circuit de soudage

ATTENTION! TOUTES LES OPÉRATIONS DE CONNEXION DU CIRCUIT DOIVENT ETRE EFFECTUÉES AVEC LE POSTE DE SOUDAGE ÉTEINT ET DÉBRANCHÉ DU RÉSEAU D'ALIMENTATION ÉLECTRIQUE.

Le tableau 1 (TAB. 1) indique les valeurs conseillées pour les câbles de soudage (en mm²) en fonction du courant maximal distribué par le poste de soudage.

Connexion à la bonbonne de gaz (si prévue).

• Bouteille de gaz à charger sur le plan d'appui de la bouteille du poste de soudage: max 20Kg.
• Visser le réducteur de pression(*) sur la valve de la bonbonne de gaz en interposant la réduction prévue fournie comme accessoire en cas d'utilisation de gaz Argon ou de mélange Argon/CO₂
• Brancher le tuyau d'entrée du gaz au réducteur et serrer le collier fourni.
• Desserrer le manchon de réglage du réducteur de pression avant d'ouvrir la valve de la bouteille. (*) Accessoire à acheter à part si non fourni avec le produit.

uneConnexion câble de retour du courant de soudage

poid soit être connecté à la pièce à souder ou au banc métallique de support, le plus près possible du raccord en cours d'exécution.

BRANCHEMENT FICHE ET PRISE (uniquement valable pour Connexion torche (seulement pour versions avec attache EURO)

les modèles fournis sans fiche): brancher une fiche normaliséensérer la torche dans son connecteur et serrer à fond le collier de (2P + T per 1ph, 3P + T per 3ph) de portée adéquate au câble serrage. La préparer pour le premier chargement de fil en démontant d'alimentation, et installer une prise de réseau munie de fusibles ou la buse et le tuyau de contact pour faciliter la sortie.

d'un interrupteur automatique. La borne de terre prévue doit être reliée au conducteur de terre (jaune-vert) de la ligne d'alimentation. Le tableau 1 (TAB.1) indique les valeurs conseillées, exprimées en ampères, des fusibles retardés de ligne sélectionnés en fonction du courant nominal max. distribué par le poste de soudage et de la tension nominale d'alimentation.

- Pour l'opération de changement de tension (version triphasée uniquement), accéder à l'intérieur du poste de soudage en enlevant le panneau, et préparer le bornier de changement de tension de façon à ce que le branchement indiqué sur la plaquette signalétique corresponde à la tension de réseau disponible. Fig. F

Remonter soigneusement le panneau au moyen des vis prévues. Attention! Le poste de soudage a été configuré en usine à la tension de gamme disponible la plus élevée, par ex.: U _1 400V <= Tension de prédisposition en usine.

Branchement au réseau d'alimentation secteur

• Avant de procéder aux raccordements électriques, contrôler que les informations figurant sur la plaquette de la machine correspondent à la tension et à la fréquence de réseau disponibles sur le lieu d'installation.
• Le poste de soudage doit exclusivement être connecté à un

Changement polarité (versions GAZ-NO GAZ uniquement) Fig. G

• Ouvrir le compartiment bobine.
• Soudage MIG/MAG (gaz):
• Connecter le câble torche provenant du dispositif d'entraînement du fil à la borne rouge (+).
• Connecter le câble de retour pince à la borne noire (-). Soudage FLUX (sans gaz):
• Connecter le câble torche provenant du dispositif d'entraînement du fil à la borne noire (-).
• Connecter le câble de retour pince à la borne rouge (+).
• Fermer le compartiment bobine.

Recommendations:

• Tourner à fond les connecteurs des câbles de soudage dans les prises rapides (si prévues) pour garantir un contact électrique parfait; dans le cas contraire, les connecteurs risquent de surchauffer et de se détériorer rapidement, entraînant une perte d'efficacité.
• Utiliser des câbles de soudage les plus courts possibles.
• Éviter d'utiliser des structures métalliques ne faisant pas partie de la pièce à souder en remplacement du câble de retour du courant

de soudage: outre les dangers présentés par cette intervention, cette dernière entraînerait également de mauvais résultats de soudage.

Attention! avant toute opération de EMENT du FIL, éteindre le POSTE de soudure et rancher du réseau d'alimentation.

VÉRIFIER QUE LES GALETS D'ENTRAÎNEMENT DU FIL, LA GAINÉ GUIDE-FIL ET LE TUBE DE CONTACT DE LA TORCHE CORRESPONDENT AU DIAMÈTRE ET AU TYPE DE FIL UTILISÉ ET SONT CORRECTEMENT MONTÉS. DURANT LES PHASES D'ENFILAGE DU FIL, NE PAS PORTER DE GANTS DE PROTECTION.

• Ouvrir le compartiment bobine.
• Placer la bobine du fil sur le support en maintenant l'extrémité du fil vers le haut, et s'assurer que le téton d'entraînement est correctement inséré dans l'orifice prévu (1a).
• Libérer le(les) contre-galet(s) de pression et l'éloigner du(des) galet(s) inférieur(s) (2a-b);
• Vérifier si le(les) galet(s) d'entraînement correspond au fil utilisé (2c).
• Libérer l'extrémité du fil et couper l'extrémité déformée de façon nette et sans bavures; tourner la bobine dans le sens inverse des aiguilles d'une montre et introduire l'extrémité du fil dans le guide-fil d'entrée en le poussant sur 50-100 mm dans le guide-fil du raccord de la torche (2d).
• Repositionner le(les) contre-galet(s) en régulant sa pression à une valeur intermédiaire; vérifier que le fil est correctement positionné dans la gorge du(des) galet(s) inférieur(s) (3).
• Freiner légèrement le support au moyen de la vis de réglage prévue au centre de la bobine (1b).
• Retirer la buse et le tube de contact (4a).
• Introduire la fiche du poste de soudage dans la prise secteur. Mettre en fonction le poste de soudage en pressant le poussoir torche et attendre que l'extrémité du fil traverse toute la gaine guide-fil et sorte de 10-15 cm par l'avant de la torche; relâcher le poussoir torche.

ATTENTION! Durant ces opérations, le fil est sous

tension électrique et soumis à une force mécanique; des précautions doivent donc être adoptées pour éviter tout risque de choc électrique et de blessures, ainsi que pour éviter provoquer des arcs électriques:

- Ne pas diriger l'extrémité de la torche contre les personnes.

- Ne pas approcher la torche de la bonbonne de gaz.

- Remonter le tube de contact et la buse sur la torche (4b)

- Contrôler que l'avancement du fil est régulier; régler la pression des galets et le freinage du support sur les valeurs minimales en s'assurant que le fil ne patine pas dans la gorge et que, en cas d'arrêt de l'entraînement, les spires de fil ne se détendent pas du fait d'une inertie excessive de la bobine.

- Couper l'extrémité du fil sortant de la buse à 10-15 mm.

- Fermer le compartiment bobine.

6. Soudage: description du procédé

• Brancher le câble de pièce à la pièce à souder.
• Contrôler la polarité (seulement pour versions FLUX).
• Si on utilise le fil plein, ouvrir et régler le flux de gaz de protection au moyen du manodétendeur.

NOTE: A la fin du travail, se rappeler de fermer le gaz de protection.

- Mettre en fonction le poste à souder et régler le courant de soudage avec les va-et-vient ou le commutateur rotatif (s'il existe). Fig. I

• Pour commencer le soudage, appuyer sur le poussoir de la torche.
• Pour régler les paramètres de soudage (où elle est prévue), programmer la vitesse du fil avec le bouton prévu à cet effet jusqu'à l'obtention d'un soudage régulier. (Fig. B-3).

FONCTION POINTAGE (où elle est prévue)

- Pour modifier le temps de soudage, agir sur la bouton de réglage (Fig. B-5).

Attention!

• Dans certains modèles, le tube de contact est normalement sous tension; faire attention à éviter des fonctionnements non voulus.
• La lampe de signalisation s'allume en cas de surchauffe en coupant l'alimentation de puissance; le rétablissement a lieu automatiquement après quelques minutes de refroidissement.

Torche

• Eviter de poser la torche et son câble sur des éléments chauds, pour éviter la fusion et l'endommagement rapide des matériaux isolants.
• Contrôler périodiquement l'étanchéité des tuyauteries et raccords de gaz.
• À chaque remplacement de la bobine du fil, nettoyer la gaine guide-fil avec un jet d'air comprimé sec (max. 5 bars) et contrôler l'état de la gaine.
• Contrôler avant chaque utilisation l'état d'usure et du montage des parties terminales de la torche: buse, tube de contact, diffuseur de gaz.

Dispositif d'alimentation du fil

- Contrôler fréquemment l'état d'usure des galets d'entraînement du fil, et retirer périodiquement la poussière métallique déposée sur la zone d'entraînement (galets et guide-fil d'entrée et de sortie).

Tout contrôle exécuté sous tension à l'intérieur du poste de soudage risque de provoquer des chocs électriques graves dus au contact direct avec les parties sous tension et/ou des blessures dues au contact direct avec les organes en mouvement.

• Inspector périodiquement, et selon une fréquence fixée en fonction de l'utilisation et du niveau d'empoussièrement des lieux, l'intérieur de la machine et retirer la poussière déposée sur le transformateur, la réactance et le redresseur au moyen d'un jet d'air comprimé sec (max. 10 bars).
• Éviter de diriger le jet d'air comprimé sur les cartes électroniques; les nettoyer si nécessaire au moyen d'une brosse douce ou de solvants adéquats.
• Contrôler également que les connexions électriques sont correctement serrées et vérifier l'état de l'isolement des câblages.
• À la fin des opérations, remonter les panneaux de la machine en serrant à fond les vis de fixation.
• Ne jamais procéder aux opérations de soudage avec le poste de soudage ouvert.
• Après avoir exécuté l'entretien ou la réparation, rétablir les connexions et les câblages comme ils étaient à l'origine en faisant attention que ces derniers n'entrent pas en contact avec des parties en mouvement ou des parties qui peuvent atteindre des températures élevées. Gainer tous les conducteurs comme ils l'étaient à l'origine en faisant attention de bien séparer les branchements du transformateur primaire en haute tension et les branchements des transformateurs secondaires en basse tension. Utiliser toutes les rondelles et les vis originales pour refermer le carter.

WIJZEN VAN Ophijsen VAN de lasmachine

1- Interrupteur général (FR)

2- Réglage de la tension d'arc

3- Vitesse du fil (s'il existe)

4- Témoin d'intervention du thermostat

5- Temps de soudage (modèles avec I_2 ≥ 140A )

(FR) On peut exécuter le pointage superposé de tôles ayant une épaisseur maxi de 0,8 mm.

(FR) Avec deux bouts de tôle assemblés.

(FR) Avec deux bouts de tôle assemblés, préalablement perforés.

Le fabricant garantit le fonctionnement correct des machines et s'engage à remplacer gratuitement les composants endommagés à la suite d'une mauvaise qualité de matériel ou d'un défaut de fabrication durant une période de 12 mois à compter de la mise en service de la machine attestée par le certificat. Les machines rendues, même sous garantie, doivent être expédiées en FRANCO DESTINATION et seront renvoyées en PORT DÛ. Font exception à cette règle les machines considérées comme biens de consommation selon la directive européenne 1999/44/CE et vendues aux états membres de l'EU uniquement. Le certificat de garantie n'est valable que s'il est accompagné de la preuve d'achat ou du bulletin de livraison. Tous les inconvénients dus à une utilisation incorrecte, une manipulation ou une négligence sont exclus de la garantie. La société décline en outre toute responsabilité pour tous les dommages directs ou indirects.
