MANUAL DE UTILIZARE Maxima 230 Telwin

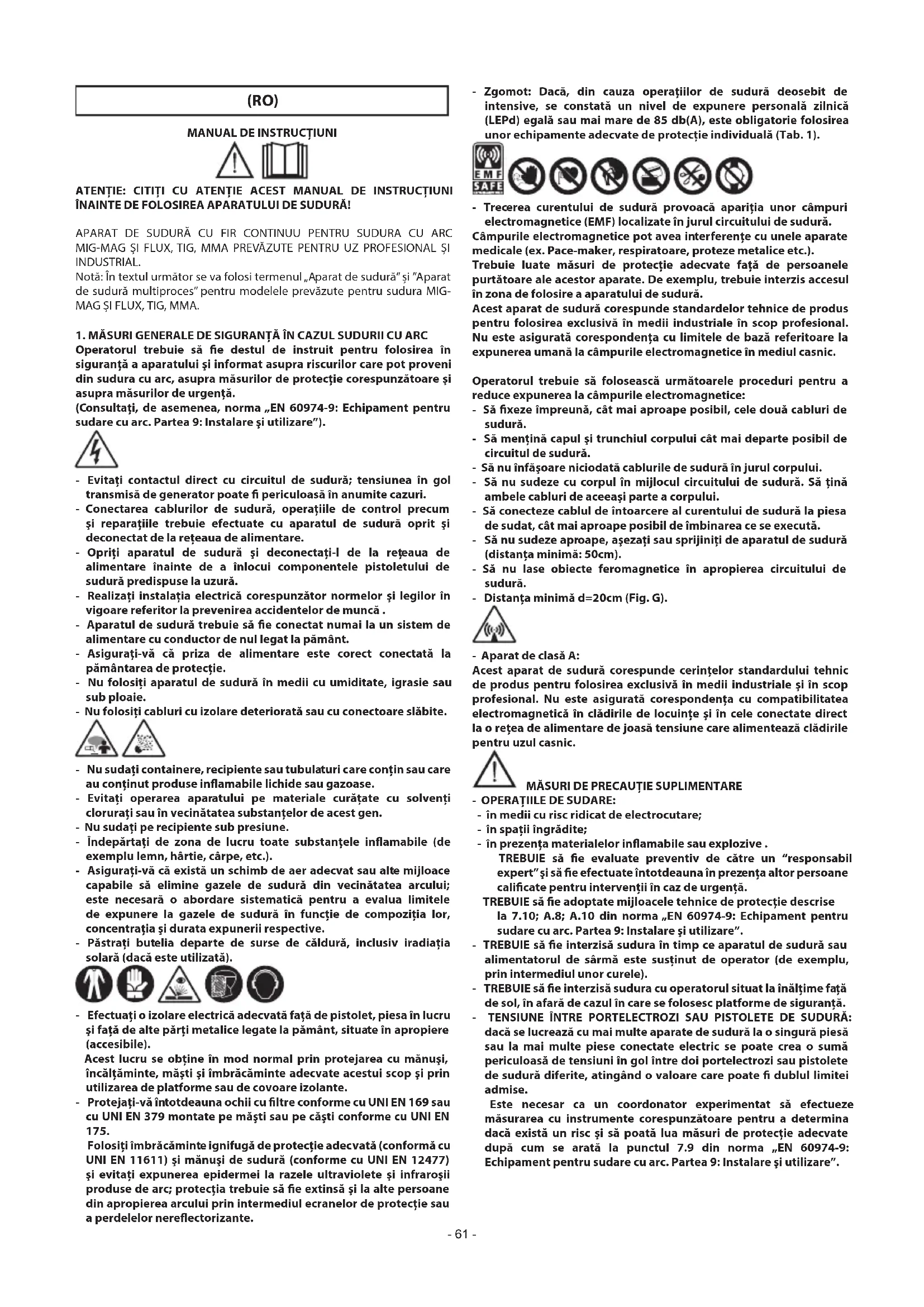

ATENŢIE: CITIŢI CU ATENŢIE ACEST MANUAL DE INSTRUCŢIUNI ÎNAINTE DE FOLOSIREA APARATULUI DE SUDURĂ! APARAT DE SUDURĂ CU FIR CONTINUU PENTRU SUDURA CU ARC MIG-MAG ȘI FLUX, TIG, MMA PREVĂZUTE PENTRU UZ PROFESIONAL ȘI INDUSTRIAL. Notă: În textul următor se va folosi termenul „Aparat de sudură” și ”Aparat de sudură multiproces” pentru modelele prevăzute pentru sudura MIG- MAG ȘI FLUX, TIG, MMA.

1. MĂSURI GENERALE DE SIGURANŢĂ ÎN CAZUL SUDURII CU ARC

Operatorul trebuie să e destul de instruit pentru folosirea în siguranţă a aparatului şi informat asupra riscurilor care pot proveni din sudura cu arc, asupra măsurilor de protecţie corespunzătoare şi asupra măsurilor de urgenţă. (Consultaţi, de asemenea, norma „EN 60974-9: Echipament pentru sudare cu arc. Partea 9: Instalare şi utilizare”). - Evitaţi contactul direct cu circuitul de sudură; tensiunea în gol transmisă de generator poate periculoasă în anumite cazuri. - Conectarea cablurilor de sudură, operaţiile de control precum şi reparaţiile trebuie efectuate cu aparatul de sudură oprit şi deconectat de la reţeaua de alimentare. - Opriţi aparatul de sudură şi deconectaţi-l de la reţeaua de alimentare înainte de a înlocui componentele pistoletului de sudură predispuse la uzură. - Realizaţi instalaţia electrică corespunzător normelor şi legilor în vigoare referitor la prevenirea accidentelor de muncă . - Aparatul de sudură trebuie să e conectat numai la un sistem de alimentare cu conductor de nul legat la pământ. - Asiguraţi-vă că priza de alimentare este corect conectată la pământarea de protecţie. - Nu folosiţi aparatul de sudură în medii cu umiditate, igrasie sau sub ploaie. - Nu folosiţi cabluri cu izolare deteriorată sau cu conectoare slăbite. - Nu sudaţi containere, recipiente sau tubulaturi care conţin sau care au conţinut produse inamabile lichide sau gazoase. - Evitaţi operarea aparatului pe materiale curăţate cu solvenţi cloruraţi sau în vecinătatea substanţelor de acest gen. - Nu sudaţi pe recipiente sub presiune. - Îndepărtaţi de zona de lucru toate substanţele inamabile (de exemplu lemn, hârtie, cârpe, etc.). - Asiguraţi-vă că există un schimb de aer adecvat sau alte mijloace capabile să elimine gazele de sudură din vecinătatea arcului; este necesară o abordare sistematică pentru a evalua limitele de expunere la gazele de sudură în funcţie de compoziţia lor, concentraţia şi durata expunerii respective. - Păstraţi butelia departe de surse de căldură, inclusiv iradiaţia solară (dacă este utilizată). - Efectuaţi o izolare electrică adecvată faţă de pistolet, piesa în lucru şi faţă de alte părţi metalice legate la pământ, situate în apropiere (accesibile). Acest lucru se obţine în mod normal prin protejarea cu mănuşi, încălţăminte, măşti şi îmbrăcăminte adecvate acestui scop şi prin utilizarea de platforme sau de covoare izolante. - Protejaţi-vă întotdeauna ochii cu ltre conforme cu UNI EN 169 sau cu UNI EN 379 montate pe măşti sau pe căşti conforme cu UNI EN

Folosiţi îmbrăcăminte ignifugă de protecţie adecvată (conformă cu UNI EN 11611) şi mănuşi de sudură (conforme cu UNI EN 12477) şi evitaţi expunerea epidermei la razele ultraviolete şi infraroşii produse de arc; protecţia trebuie să e extinsă şi la alte persoane din apropierea arcului prin intermediul ecranelor de protecţie sau a perdelelor nereectorizante. - Zgomot: Dacă, din cauza operaţiilor de sudură deosebit de intensive, se constată un nivel de expunere personală zilnică (LEPd) egală sau mai mare de 85 db(A), este obligatorie folosirea unor echipamente adecvate de protecţie individuală (Tab. 1). - Trecerea curentului de sudură provoacă apariţia unor câmpuri electromagnetice (EMF) localizate în jurul circuitului de sudură. Câmpurile electromagnetice pot avea interferenţe cu unele aparate medicale (ex. Pace-maker, respiratoare, proteze metalice etc.). Trebuie luate măsuri de protecţie adecvate faţă de persoanele purtătoare ale acestor aparate. De exemplu, trebuie interzis accesul în zona de folosire a aparatului de sudură. Acest aparat de sudură corespunde standardelor tehnice de produs pentru folosirea exclusivă în medii industriale în scop profesional. Nu este asigurată corespondenţa cu limitele de bază referitoare la expunerea umană la câmpurile electromagnetice în mediul casnic. Operatorul trebuie să folosească următoarele proceduri pentru a reduce expunerea la câmpurile electromagnetice: - Să xeze împreună, cât mai aproape posibil, cele două cabluri de sudură. - Să menţină capul şi trunchiul corpului cât mai departe posibil de circuitul de sudură. - Să nu înfăşoare niciodată cablurile de sudură în jurul corpului. - Să nu sudeze cu corpul în mijlocul circuitului de sudură. Să ţină ambele cabluri de aceeaşi parte a corpului. - Să conecteze cablul de întoarcere al curentului de sudură la piesa de sudat, cât mai aproape posibil de îmbinarea ce se execută. - Să nu sudeze aproape, aşezaţi sau sprijiniţi de aparatul de sudură (distanţa minimă: 50cm). - Să nu lase obiecte feromagnetice în apropierea circuitului de sudură. - Distanţa minimă d=20cm (Fig. G). - Aparat de clasă A: Acest aparat de sudură corespunde cerinţelor standardului tehnic de produs pentru folosirea exclusivă în medii industriale şi în scop profesional. Nu este asigurată corespondenţa cu compatibilitatea electromagnetică în clădirile de locuinţe şi în cele conectate direct la o reţea de alimentare de joasă tensiune care alimentează clădirile pentru uzul casnic.

MĂSURI DE PRECAUŢIE SUPLIMENTARE

- OPERAŢIILE DE SUDARE: - în medii cu risc ridicat de electrocutare; - în spaţii îngrădite; - în prezenţa materialelor inamabile sau explozive . TREBUIE să e evaluate preventiv de către un “responsabil expert” şi să e efectuate întotdeauna în prezenţa altor persoane calicate pentru intervenţii în caz de urgenţă. TREBUIE să e adoptate mijloacele tehnice de protecţie descrise la 7.10; A.8; A.10 din norma „EN 60974-9: Echipament pentru sudare cu arc. Partea 9: Instalare şi utilizare”. - TREBUIE să e interzisă sudura în timp ce aparatul de sudură sau alimentatorul de sârmă este susţinut de operator (de exemplu, prin intermediul unor curele). - TREBUIE să e interzisă sudura cu operatorul situat la înălţime faţă de sol, în afară de cazul în care se folosesc platforme de siguranţă. - TENSIUNE ÎNTRE PORTELECTROZI SAU PISTOLETE DE SUDURĂ: dacă se lucrează cu mai multe aparate de sudură la o singură piesă sau la mai multe piese conectate electric se poate crea o sumă periculoasă de tensiuni în gol între doi portelectrozi sau pistolete de sudură diferite, atingând o valoare care poate dublul limitei admise. Este necesar ca un coordonator experimentat să efectueze măsurarea cu instrumente corespunzătoare pentru a determina dacă există un risc şi să poată lua măsuri de protecţie adecvate după cum se arată la punctul 7.9 din norma „EN 60974-9: Echipament pentru sudare cu arc. Partea 9: Instalare şi utilizare”.- 62 - ALTE RISCURI - RĂSTURNARE: poziţionaţi aparatul de sudură pe o suprafaţă orizontală corespunzătoare greutăţii acestuia; în caz contrar (de ex. podele înclinate, nenetede, etc.) există pericolul răsturnării aparatului. - FOLOSIRE IMPROPRIE: utilizarea aparatului de sudură în scopuri diferite faţă de cel pentru care a fost destinat (de ex. decongelarea tubulaturilor din reţeaua hidrică) este periculoasă. - DEPLASAREA APARATULUI DE SUDURĂ: asiguraţi întotdeauna butelia de gaz cu mijloace potrivite pentru a împiedica căderile accidentale (dacă este utilizată). - Se interzice folosirea mânerului ca mijloc de susţinere a aparatului de sudură. Protecţiile şi părţile mobile ale carcasei aparatului de sudură şi ale alimentatorului cu sârmă trebuie să e corect poziţionate înainte de a conecta aparatul de sudură la reţeaua de alimentare. ATENŢIE! Orice intervenţie manuală asupra părţilor în mişcare ale alimentatorului cu sârmă, ca de exemplu: - înlocuirea rolelor şi/ sau a dispozitivului de avans al sârmei; - introducerea sârmei în role; - încărcarea bobinei cu sârmă; - curăţarea rolelor, a angrenajelor şi a zonei aate sub acestea; - ungerea angrenajelor. TREBUIE SĂ FIE EFECTUATĂ NUMAI CÂND APARATUL DE SUDURĂ ESTE OPRIT ŞI DECONECTAT DE LA REŢEAUA DE ALIMENTARE.

2. INTRODUCERE ŞI DESCRIERE GENERALĂ

Acest aparat de sudură este o sursă de curent pentru sudura cu arc, realizat special pentru sudura MAG a oţelului carbon sau slab aliat cu gaz de protecţie CO

utilizând sârme electrod pline sau cu miez (tubulare). De asemenea, sunt adecvate pentru sudura MIG a oţelurilor inoxidabile cu gaz Argon + 1-2% oxigen şi a aluminiului şi CuSi (brazură) cu gaz Argon, utilizând sârme electrod de analiză adecvate piesei de sudat. De asemenea, se pot folosi sârme cu miez adecvate pentru folosirea fără gaz de protecţie Flux adecvând polaritatea pistoletului la cele indicate de fabricantul sârmei. Funcţionarea SINERGICĂ asigură setarea rapidă şi uşoară a parametrilor de sudură, garantând întotdeauna un control ridicat al arcului şi al calităţii sudurii. Este deosebit de indicată pentru aplicaţii în tâmplăria uşoară şi tinichigerie, pentru sudura tablelor zincate, high stress (cu limită de curgere ridicată), inox şi aluminiu. VERSIUNEA MULTIPROCES: Aparatul de sudură este indicat și pentru sudura TIG în curent continuu (DC) cu amorsarea arcului prin contact (modalitatea LIFT ARC), potrivită pentru folosirea cu toate oţelurile (carbon, slab aliate și înalt aliate) și cu metalele grele (cupru, nichel, titan și aliajele lor) cu gaz de protecţie Ar pur (99.9%) sau, pentru utilizări deosebite, cu amestecuri Argon/Heliu. Este indicat și pentru sudura cu electrod MMA în curent continuu (DC) cu electrozi înveliţi (rutilici, acizi, bazici). CARACTERISTICI PRINCIPALE MIG-MAG - Funcţionare sinergică (automată); - Timp de ardere nal (Burn-back) în funcţie de viteza sârmei; - Protecţie termostatică; - Protecţie împotriva scurt-circuitelor accidentale cauzate de contactul dintre pistolet și masă; - Protecţie împotriva alimentărilor anormale (tensiune de alimentare prea ridicată sau prea scăzută); - Inversarea polarităţii (Sudură Flux) (dacă este prevăzută); TIG (doar versiunea multiproces) - Amorsare LIFT; MMA (doar versiunea multiproces) - Dispozitive hot start și anti-stick presetate; - Reglare arc-force - Indicarea diametrului electrodului recomandat în funcție de curentul de sudură;

- pistolet; - cablu de retur cu clește de masă;

- Adaptor butelie argon; - Cărucior (dacă este prevăzută); - Mască heliomată; - Kit Sudură MIG/MAG; - Kit sudură MMA; - Kit sudură TIG.

PLACĂ INDICATOARE Principalele date referitoare la utilizarea şi randamentul aparatului de sudură sunt menţionate pe placa indicatoare a acestuia cu următoarele semnicaţii: Fig. A

1- Normă EUROPEANĂ de referinţă pentru siguranţa şi construcţia

aparatelor de sudură cu arc electric.

2- Simbolul structurii interne a aparatului de sudură.

3- Simbolul procedeului de sudură prevăzut.

4- Simbolul S: indică faptul că se pot efectua operaţii de sudare într-un

1~ : tensiune alternativă monofazică; 3~ : tensiune alternativă trifazică.

: Tensiunea alternativă şi frecvenţa de alimentare a aparatului de sudură (limitele admise ±10%). - I 1 max : Curent maxim absorbit din priză. - I

8- Randamentul circuitului de sudură:

: tensiune maximă în gol (circuit de sudură deschis). - I

: Curent şi tensiune conform normelor, care pot transmise de aparatul de sudură în timpul sudurii. - X : Raportul de intermitenţă: indică perioada în care aparatul de sudură poate transmite curentul corespunzător (aceeaşi coloană). Se exprimă în % pe baza unui ciclu de 10 minute (de exemplu 60% = 6 minute de funcţionare, 4 minute de staţionare, ş.a.m.d.). În cazul în care se vor depăşi parametrii de utilizare (de pe placa indicatoare, raportaţi la temperatura mediului ambiant de 40°C), intervine protecţia termică a aparatului (aparatul rămâne în stand- by până când temperatura acestuia revine la valorile admise). - A/V-A/V : indică gama de reglare a curentului de sudură (minim - maxim) la tensiunea arcului corespunzătoare.

9- Numărul de înregistrare pentru identicarea aparatului de sudură

(indispensabil pentru asistenţa tehnică, solicitarea pieselor de schimb, identicarea originii produsului).

: Valoarea siguranţelor cu temporizare prevăzute pentru protecţie.

11- Simboluri care se referă la normele de siguranţă a căror semnicaţie

este indicată în capitolul 1 „Măsuri de siguranţă generale pentru sudura cu arc electric”. Observaţie: Exemplul de placă indicatoare prezentat este orientativ în ceea ce priveşte semnicaţia simbolurilor şi a cifrelor; valorile exacte ale datelor tehnice ale aparatului de sudură achiziţionat trebuie să e indicate direct pe placa indicatoare a aparatului respectiv. ALTE DATE TEHNICE: - APARAT DE SUDURĂ: a se vedea tabelul 1 (TAB. 1) - PISTOLET MIG: a se vedea tabelul 2 (TAB. 2) - PISTOLET TIG: a se vedea tabelul 3 (TAB. 3) - CLEŞTE PORT-ELECTROD: a se vedea tabelul 4 (TAB. 4) Greutatea aparatului de sudură este menţionată în tabelul 1 (TAB. 1).

2- Cablu și pistolet de sudură.- 63 -

3- Cablu și bornă de retur la masă.

5- Priză rapidă pozitivă (+) pentru a conecta cablul de sudură.

6- Priză rapidă negativă (-) pentru a conecta cablul de sudură.

7- Mufă rapidă conectată la racordul pistoletului.

Pe partea posterioară:

8- Întrerupător general ON/OFF.

9- Conectorul tubului pentru gaz de protecţie.

10- Cablu de alimentare.

Pe compartimentul bobinare:

11- Bornă pozitivă (+).

12- Bornă negativă (-).

N.B. Inversare polaritate pentru sudură FLUX (fără gaz). PANOUL DE CONTROL AL APARATULUI DE SUDURĂ (Fig. C)

1- Led pentru semnalarea tensiunii reţelei.

2- Led de semnalare a alarmei (intervenţia termostatului de siguranţă,

scurt-circuit între pistolet și cablul de masă, supra/subtensiune).

MODALITATEA MIG-MAG: Reglarea grosimii materialului (putere de sudură). MODALITATEA MMA (doar versiunea multiproces): Reglarea curentului de sudură cu indicarea diametrului electrodului recomandat. MODALITATEA TIG (doar versiunea multiproces): Reglarea curentului de sudură.

4- MODALITATEA MIG-MAG:

: Reglarea cordonului de sudură (lungimea arcului); : setare de default. : tensiunea arcului inferioară. : tensiunea arcului superioară. MODALITATEA MMA (doar versiunea multiproces): Reglarea arc force (0-100%). MODALITATEA TIG (doar versiunea multiproces): neabilitat.

5- Selectorul procesului de sudură MIG-MAG, TIG sau MMA (doar

Stabiliţi locul de instalare a aparatului de sudură astfel încât să nu existe vreun obstacol în faţa deschizăturii pentru intrarea şi ieşirea aerului de răcire; în acelaşi timp, asiguraţi-vă că nu se aspiră praf conductiv, aburi corozivi, umiditate etc. Lăsaţi un spaţiu liber de cel puţin 250 mm în jurul aparatului. ATENŢIE! Poziţionaţi aparatul pe o suprafaţă plană corespunzătoare pentru a suporta greutatea acestuia şi pentru a preveni răsturnarea sau deplasările periculoase ale aparatului.

CONECTAREA LA REŢEAUA DE ALIMENTARE

- Înainte de efectuarea oricărei legături electrice, controlaţi că tensiunea şi frecvenţa de reţea disponibile la locul de instalare corespund cu datele de pe placa indicatoare a aparatului de sudură. - Aparatul de sudură trebuie să e conectat numai la un sistem de alimentare cu conductor de nul legat la pământ. - Pentru a garanta protecţia faţă de contactul indirect folosiţi întrerupătoare diferenţiale de tipul: - Tipul A ( ) pentru aparate monofazate. - Pentru a în conformitate cu cerinţele normei EN 61000-3-11 (Flicker), se recomandă conectarea aparatului de sudură la punctele de interfaţă ale reţelei de alimentare care prezintă o impedanţă mai mică de Zmax = 0.24 ohm. - Aparatul de sudură nu corespunde cerinţelor normei IEC/EN 61000-3-

Dacă acesta este conectat la o reţea de alimentare publică, instalatorul sau utilizatorul trebuie să verice dacă aparatul de sudură poate conectat (dacă este necesar, consultaţi societatea de distribuţie). Ştecherul şi priza Conectaţi ştecherul cablului de alimentare la o priză de reţea prevăzută cu siguranţă fuzibilă sau întrerupător automat; borna de împământare trebuie conectată la conductorul de pământ (galben-verde) al liniei de alimentare. Tabelul 1 (TAB.1) indică valorile recomandate în amperi pentru siguranţele cu temporizare, alese pe baza curentului nominal maxim debitat de aparatul de sudură şi pe baza tensiunii nominale de alimentare. ATENŢIE! Nerespectarea regulilor mai sus menţionate poate duce la nefuncţionarea sistemului de siguranţă prevăzut de fabricant (clasa I) cu riscuri grave pentru persoane (de ex. electrocutare) sau pentru obiecte (de ex. incendiu).

CONECTĂRILE CIRCUITULUI DE SUDURĂ

ATENŢIE! ÎNAINTE DE EFECTUAREA CONECTĂRILOR DE MAI JOS, ASIGURAŢI-VĂ CĂ APARATUL DE SUDURĂ ESTE OPRIT ŞI DECONECTAT DE LA REŢEAUA DE ALIMENTARE. Tabelul 1 (TAB. 1) indică valorile recomandate pentru cablurile de sudură (în mm

) pe baza curentului maxim debitat de aparatul de sudură. De asemenea: - Rotiţi până la capăt conectorii cablurilor de sudură în prizele rapide (dacă sunt prezente), pentru a garanta un contact electric perfect; în caz contrar, se vor produce supraîncălziri ale conectorilor, având drept consecinţă deteriorarea lor rapidă și pierderea ecienţei. - Folosiţi cabluri de sudură cât mai scurte posibil. - Nu utilizaţi structuri metalice care nu fac parte din piesa în lucru, în locul cablului de retur al curentului de sudură; acest lucru poate periculos pentru siguranţă și poate da rezultate insuciente la sudură. CONECTĂRILE CIRCUITULUI DE SUDURĂ ÎN MODALITATEA MIG-MAG Conectarea la butelia de gaz (dacă este utilizată) - Butelia de gaz care poate încărcată pe planul de sprijin al căruciorului: max 30 kg. - Butelia cu gaz reîncărcabilă pe suportul de sprijin al buteliei de la aparatul de sudură: max. 30 kg (doar pentru versiunea 180A). - Înletaţi reductorul de presiune(*) pe supapa buteliei de gaz, interpunând reductorul special furnizat ca accesoriu, pentru când se foloseşte gazul Argon sau amestecul Argon/CO

- Conectaţi furtunul de intrare a gazului la reductor şi strângeţi banda din dotare. - Slăbiţi inelul de reglare a reductorului de presiune înainte de a deschide supapa buteliei. (*) Accesoriu de achiziţionat separat dacă nu este livrat cu produsul. Conectarea cablului de retur al curentului de sudură Trebuie conectat la piesa de sudat sau la bancul metalic pe care aceasta este aşezată, cât mai aproape posibil de racordul din execuţie. Pistolet Pregătiţi-l pentru prima încărcare a sârmei, demontând duza şi tubul de contact, pentru a-i uşura ieşirea.- 64 - Schimbare polaritate interior Fig. B1 - Deschideţi ușa compartimentului de bobinare. - Sudură MIG/MAG (gaz): - Conectaţi cablul pistoletului la borna roșie (+) (Fig. B-11). - Conectaţi cablul de retur clește la priza rapidă negativă (-) (Fig. B-12). - Sudură FLUX (fără gaz): - Conectaţi cablul pistoletului la borna neagră (-) (Fig. B-12). - Conectaţi cablul de retur clește la priza rapidă pozitivă (+) (Fig. B-11). - Închideţi ușa compartimentului de bobinare. Schimbare polaritate exterior (doar versiunea multiproces) Fig. B1 - Sudură MIG/MAG (gaz): - Conectaţi cablul pistoletului la racordul pistoletului (Fig. B-4). - Conectaţi mufa rapidă (Fig. B-7) la priza rapidă pozitivă (+) (Fig. B-5). - Conectaţi cablul de retur clește la priza rapidă negativă (-) (Fig. B-6). - Sudură FLUX (fără gaz): - Conectaţi cablul pistoletului la racordul pistoletului (Fig. B-4). - Conectaţi mufa rapidă (Fig. B-7) la priza rapidă negativă (-) (Fig. B-6). - Conectaţi cablul de retur clește la priza rapidă pozitivă (+) (Fig. B-5). CONECTĂRILE CIRCUITULUI DE SUDURĂ ÎN MODALITATEA TIG Conectarea la butelia de gaz - Înletati reductorul de presiune pe supapa buteliei de gaz interpunând, daca este necesar, reductorul special furnizat ca accesoriu. - Conectaţi furtunul de intrare a gazului la reductor și strângeţi banda din dotare. - Slăbiţi inelul de reglare a reductorului de presiune înainte de a deschide supapa buteliei. - Deschideţi butelia și reglaţi cantitatea de gaz (l/min) potrivit datelor orientative de folosire, vezi tabelul (TAB. 5); eventualele reglări ale euxului de gaz vor putea efectuate în timpul sudurii, acţionând asupra inelului reductorului de presiune. Vericaţi etanșeitatea ţevilor și a racordurilor. ATENŢIE! Închideţi întotdeauna supapa buteliei de gaz la sfârşitul lucrului. Conectarea cablului de întoarcere a curentului de sudură - Trebuie conectat la piesa de sudat sau la bancul metalic pe care aceasta este așezată, cât mai aproape posibil de racordul din execuţie. Acest cablu trebuie conectat la borna cu simbolul (+) (Fig. B-5). Pistolet - Introduceţi cablul port-curent în borna rapidă respectivă (-) (Fig. B-6). Conectaţi furtunul de gaz al pistoletului la butelie. CONECTĂRILE CIRCUITULUI DE SUDURĂ ÎN MODALITATEA MMA Aproape întreaga totalitate a electrozilor înveliţi trebuie conectată la polul pozitiv (+) al generatorului; în mod excepţional la polul negativ (-) pentru electrozii cu înveliș acid. Conectare cablu de sudură cleşte-portelectrod (Fig. D2) Puneţi pe terminal o clemă specială care folosește la strângerea părţii descoperite a electrodului. Acest cablu trebuie conectat la borna cu simbolul (+) (Fig. B-5). Conectarea cablului de întoarcere a curentului de sudură - Trebuie conectat la piesa de sudat sau la bancul metalic pe care aceasta este așezată, cât mai aproape posibil de racordul din execuţie. Acest cablu trebuie conectat la borna cu simbolul (-) (Fig. B-6). ÎNFILAREA BOBINEI CU SÂRMĂ (Fig. E) ATENŢIE! ÎNAINTE DE A TRECE LA EFECTUAREA OPERAŢIILOR DE ÎNFILARE A SÂRMEI, ASIGURAŢI-VĂ CĂ APARATUL DE SUDURĂ ESTE OPRIT ŞI DECONECTAT DE LA REŢEAUA DE ALIMENTARE. VERIFICAŢI CĂ ROLELE DE ANTRENARE A SÂRMEI, ÎNVELIŞUL DISPOZITIVULUI DE AVANS AL SÂRMEI ŞI TUBUL DE CONTACT DE LA PISTOLETUL DE SUDURĂ SUNT CORESPUNZĂTOARE CU DIAMETRUL ŞI COMPOZIŢIA SÂRMEI CARE SE DOREŞTE DE UTILIZAT ŞI CĂ AU FOST CORECT MONTATE. ÎN TIMPUL ETAPELOR DE ÎNFILARE A SÂRMEI NU UTILIZAŢI MĂNUŞI DE PROTECŢIE. - Deschideţi uşiţa compartimentului bobină. - Poziţionaţi bobina sârmei pe suport; asiguraţi-vă că tija de antrenare a bobinei este xată corect în forul prevăzut (1a). - Eliberaţi contra-rola/ contra-rolele de presiune şi îndepărtaţi-o/-le de rola/ rolele inferioară/-e (2a-b). - Vericaţi că rola/rolele de antrenare a sârmei sunt corespunzătoare sârmei utilizate (2c). - Eliberaţi capătul sârmei, tăind extremitatea deformată printr-o tăiere dreaptă şi fără bavuri; rotiţi bobina în sens antiorar şi introduceţi extremitatea sârmei la intrarea în dispozitivul de avans al sârmei împingându-l pentru 50-100 mm în dispozitivul de avans al racordului pistoletului de sudură (2d). - Repoziţionaţi contra-rola /contra-rolele reglându-le presiunea la o valoare medie şi vericaţi ca sârma să e corect poziţionată în şanţul rolei inferioare (3). - Înlăturaţi ajutajul şi tubul de contact (4a). - Conectaţi ştecărul aparatului de sudat în priza de alimentare, porniţi aparatul, apăsaţi pe butonul pistoletului de sudură sau pe butonul de avans al sârmei pe panoul de comandă (dacă este prezent) şi aşteptaţi ca capătul sârmei care traversează tot învelişul dispozitivului de avans al sârmei să iasă cam 10-15 cm din partea anterioară a bobinei şi apoi eliberaţi butonul. ATENŢIE! În timpul acestor operaţii sârma este sub tensiune electrică şi este supusă forţei mecanice; de aceea, dacă nu se iau măsurile de precauţie necesare, poate cauza pericole de electrocutare, răni şi declanşarea de arcuri electrice: - Nu îndreptaţi gura pistoletului de sudură spre părţile corpului. - Nu apropiaţi pistoletul de sudură de butelie. - Remontaţi pe pistoletul de sudură tubul de contact şi ajutajul (4b). - Vericaţi ca avansarea sârmei să e regulată; calibraţi presiunea rolelor şi forţa de frânare a bobinei la valorile minime posibile asigurându-vă că sârma nu alunecă în şanţ şi că în momentul opririi avansării nu se destind rele sârmei din cauza inerţiei excesive ale bobinei. - Tăiaţi extremitatea sârmei ieşită în afară din ajutaj la 10-15 mm. - Închideţi uşiţa compartimentului bobină.

6. SUDURA: DESCRIEREA PROCEDURII

SHORT ARC (ARC SCURT) Fuziunea sârmei şi detaşarea picăturii are loc prin scurt-circuite succesive de la vârful sârmei în baia de sudură (până la 200 ori pe secundă). Lungimea liberă a sârmei (stick-out) va de obicei cuprinsă între 5 şi 12 mm. Oţeluri carbon şi slab aliate - Diametrul sârmelor utilizabile: 0.6-0.8mm (1.0mm - versiunea de 180A) - Gaz utilizabil: CO

(1-2%) Aluminiu şi CuSi - Diametrul sârmelor utilizabile: 0.8-1.0 mm - Gaz utilizabil: Ar Sârmă cu miez - Diametrul sârmelor utilizabile: 0.8-1.2 mm (versiunea de 140A) 0.8-0.9 mm (versiunea de 115A) - Gaz utilizabil: Niciunul

Debitul gazului de protecţie trebuie să e de 8-14 l/min.

REGLAREA FORMEI CORDONULUI

Reglarea formei cordonului se face de la butonul (Fig. C-4) care reglează lungimea arcului deci stabileşte aportul mai mare sau mai mic de temperatură la sudură. Consultând tabelul disponibil în aparat (Fig. F) reglați butonul (Fig. C-4) în funcție de material, de sârma și de gazul utilizat. Punctele A, B, C, D reprezintă puncte bune de pornire pentru a suda în condiții diferite de lucru. Formă convexă: Înseamnă că aportul termic este scăzut, deci sudura este „rece“, cu puţină penetrare; rotiţi deci în sens orar butonul pentru a obţine un aport termic mai mare cu efectul unei suduri cu o fuziune mai mare. Formă concavă: Înseamnă că aportul termic este ridicat, deci sudura este prea „caldă“, cu penetrare excesivă; rotiţi deci în sens antiorar butonul pentru a obţine o fuziune mai mică. REGLAREA GROSIMII Reglarea grosimii se face de la buton (Fig. C-3) care reglează puterea de- 65 - sudură în baza grosimii tablei și inuenţează, în acelaşi timp, viteza de antrenare şi cantitatea de curent transferată sârmei de aport. Consultând tabelul disponibil în aparat (Fig. F) reglați butonul (Fig. C-3) în funcție de material, sârma, gazul și grosimea pe care doriți să o sudați.

7. SUDURA TIG DC: DESCRIEREA PROCEDURII (doar versiunea

multiproces) PRINCIPII GENERALE Sudura TIG DC este potrivită pentru toate oţelurile-carbon slab-aliate și înalt-aliate și pentru metalele grele cupru, nichel, titaniu și aliajele lor (Fig. H). Pentru sudura în TIG DC cu electrod la polul (-) se folosește în general electrodul cu 2% de ceriu (banda de culoare gri). Este necesar să ascuțiți axial electrodul de tungsten cu polizorul, vezi Fig. I, având grijă ca vârful să e perfect concentric pentru a evita devierile arcului. Este important ca ascuţirea să se efectueze în sensul lungimii electrodului. Această operaţie va trebui repetată periodic în funcţie de folosirea și de uzura electrodului sau atunci când acesta a fost contaminat în mod accidental, oxidat sau nu a fost folosit corect. Pentru o sudură bună, este indispensabilă folosirea diametrului exact al electrodului cu curentul exact, a se vedea tabelul (TAB. 5). În mod normal, ieșirea în afară a electrodului din duza ceramică este de 2-3 mm și poate atinge 8 mm pentru suduri în unghi. Sudura are loc prin fuziunea marginilor cusăturii. Pentru straturi subţiri pregătite corespunzător (până la circa 1mm) nu este necesar material de aport (Fig. L). Pentru straturi superioare sunt necesare vergele cu aceeași compoziţie ca cea a materialului de bază și cu un diametru corespunzător, cu pregătirea adecvată a marginilor (Fig. M). Este bine, pentru un bun rezultat al sudurii, ca piesele să e curăţate cu grijă și să nu aibă oxizi, uleiuri, unsori, solvenţi etc. PROCEDURA (AMORSARE LIFT) - Reglaţi curentul de sudură la valoarea dorită cu ajutorul butonului encoder C-3; Adaptați curentul în timpul sudurii la aportul termic necesar real. - Vericaţi uxul corespunzător al gazului. Aprinderea arcului electric se face prin contactul și îndepărtarea electrodului de tungsten de piesa de sudat. Această modalitate de amorsare provoacă mai puţine deranjamente electro-iradiate și reduce la minimum incluziunile de tungsten și uzura electrodului. - Sprijiniţi vârful electrodului pe piesă, cu o ușoară presiune. - Ridicați imediat electrodul cu 2÷3 mm obținând astfel amorsarea arcului. Aparatul de sudură debitează iniţial un curent redus. După câteva momente, va debitat curentul de sudură stabilit. - Pentru a întrerupe sudura ridicaţi repede electrodul de pe piesă.

8. SUDURĂ MMA: DESCRIEREA PROCEDURII (doar versiunea

multiproces) PRINCIPII GENERALE - Este indispensabilă consultarea indicaţiilor fabricantului, menţionate pe ambalajul electrozilor utilizaţi, cu privire la polaritatea corectă a electrodului și la curentul optim respectiv. - Curentul de sudură trebuie reglat în funcţie de diametrul electrodului utilizat și de tipul de îmbinare ce se dorește a se realiza; cu titlu orientativ, curentul utilizabil pentru diferitele diametre ale electrodului este: Ø Electrod (mm) Curent de sudură (A) Min. Max.

- De observat că, pentru același diametru al electrodului, valorile ridicate ale curentului vor utilizate pentru suduri plane, în timp ce pentru suduri verticale sau peste cap va trebui utilizat un curent inferior. - Caracteristicile mecanice ale cusăturii de sudură sunt determinate, pe lângă intensitatea curentului ales, de alți parametri de sudură precum lungimea arcului, viteza și poziţia execuţiei, diametrul și calitatea electrozilor (pentru o conservare corectă, păstraţi electrozii la loc ferit de umiditate, protejaţi în ambalajele sau recipientele lor). ATENŢIE: În funcție de marca, tipul și grosimea învelișului electrozilor, se poate manifesta instabilitatea arcului datorită compoziției electrodului. PROCEDURA - Ţinând masca ÎN DREPTUL FEŢEI, frecaţi vârful electrodului de piesa de sudat efectuând o mișcare asemănătoare aprinderii unui chibrit; aceasta este metoda cea mai corectă pentru amorsarea arcului. ATENŢIE: NU PICHETAŢI electrodul pe piesă; riscaţi deteriorarea învelișului, făcând dicilă amorsarea arcului. - Îndată după amorsarea arcului, încercaţi să păstraţi o distanţă faţă de piesă echivalentă cu diametrul electrodului utilizat și păstraţi această distanţă cât mai constantă posibil în timpul efectuării sudurii; amintiţi- vă că înclinarea electrodului în sensul avansării va trebui să e de circa 20-30 de grade. - La sfârșitul cordonului de sudură, duceţi capătul electrodului ușor înapoi faţă de direcţia de avansare, deasupra craterului pentru efectuarea umplerii, apoi ridicaţi rapid electrodul din baia de topitură pentru a obţine stingerea arcului (Aspecte ale cordonului de sudură - Fig. N).

OPERAŢIILE DE ÎNTREŢINERE OBIŞNUITĂ POT FI EFECTUATE DE CĂTRE OPERATOR. Pistoletul de sudură - Evitaţi să sprijiniţi pistoletul de sudură şi cablul acestuia pe piese metalice calde; acest lucru poate cauza fuziunea materialelor izolante şi scoaterea din funcţiune a bobinei. - Vericaţi periodic etanşeitatea tubulaturii şi racordurile de gaz. - La ecare schimbare a bobinei cu sârmă suaţi cu aer comprimat sec (max. 5 bar) în învelişul dispozitivului de avans, pentru a verica integritatea acestuia. - Vericaţi cel puţin o dată pe zi statul de uzură şi montarea corectă a extremităţilor pistoletului de sudură: ajutaj, tubuleţ de contact, difuzor de gaz. Alimentatorul de sârmă - Vericaţi frecvent statul de uzură a rolelor de antrenare a sârmei, înlăturaţi periodic praful metalic depozitat în zona de antrenare (role şi dispozitivul de avans la intrare şi la ieşire).

ÎNTREŢINEREA SPECIALĂ

OPERAŢIUNILE DE ÎNTREŢINERE SPECIALĂ TREBUIE SĂ FIE EFECTUATE NUMAI DE PERSONAL CALIFICAT SAU EXPERIMENTAT ÎN DOMENIUL ELECTRIC ŞI MECANIC, ÎN CONFORMITATE CU STANDARDUL TEHNIC IEC/EN 60974-4. ATENŢIE! ÎNAINTE DE A ÎNLĂTURA PLĂCILE CARCASEI APARATULUI DE SUDURĂ PENTRU A AVEA ACCES LA INTERIORUL ACESTUIA, ASIGURAŢI-VĂ CĂ APARATUL ESTE OPRIT ŞI DECONECTAT DE LA REŢEAUA DE ALIMENTARE. Eventualele vericări efectuate sub tensiune în interiorul aparatului de sudură pot cauza electrocutări grave datorate contactului direct cu părţile sub tensiune şi/ sau leziuni datorate contactului direct cu piesele în mişcare. - Vericaţi interiorul aparatului periodic sau frecvent, în funcţie de gradul de praf din mediul în care se lucrează cu acesta şi înlăturaţi praful depozitat pe transformator prin insuarea cu aer comprimat sec (max. 10 bar). - Evitaţi îndreptarea jetului de aer comprimat pe plăcile electronice; curăţiţi acestea din urmă cu o perie foarte moale sau cu solvenţi corespunzători. - În timpul acestei operaţii vericaţi ca legăturile electrice să e strânse bine şi cablurile să nu prezinte daune la nivelul izolării. - La terminarea acestor operaţii, repoziţionaţi panourile aparatului de sudură, strângând bine şuruburile de xare. - Evitaţi întotdeauna efectuarea operaţiilor de sudare cu aparatul deschis. - După efectuarea întreţinerii sau reparaţiei, restabiliţi conexiunile şi cablajele cum erau iniţial, având grijă ca acestea să nu intre în contact cu piesele în mişcare sau cu piesele care pot atinge temperaturi ridicate. Înfăşuraţi toţi conductorii cum erau iniţial, având grijă să ţineţi separate între ele conexiunile transformatorului primar de înaltă tensiune de- 66 - cele ale transformatoarelor secundare de joasă tensiune. Folosiţi toate şaibele şi şuruburile originale pentru închiderea carcasei.

10. DEPISTAREA DEFECTELOR

ÎN CAZUL ÎN CARE FUNCŢIONAREA APARATULUI DE SUDURĂ NU ESTE CORESPUNZĂTOARE ŞI ÎNAINTEA EFECTUĂRII ORICĂRUI CONTROL MAI SISTEMATIC SAU ÎNAINTE DE A CONTACTA UN CENTRU DE ASISTENŢĂ AUTORIZAT, CONTROLAŢI CA: - Prin acţionarea întrerupătorului general „ON”, lampa corespunzătoare să e aprinsă; în caz contrar defectul este de obicei la nivelul reţelei de alimentare (cabluri, priză şi/ sau ştecăr, siguranţe, etc.). - Să nu e aprins LED-ul galben care indică intervenţia siguranţei termice în caz de supratensiune, căderi de tensiune sau de scurt circuit. - Asiguraţi-vă că raportul de intermitenţă nominală este corespunzător; în caz de intervenţie a protecţiei termostatice, aşteptaţi răcirea naturală a aparatului de sudură; vericaţi funcţionalitatea ventilatorului. - Controlaţi tensiunea reţelei de alimentare: dacă valoarea acesteia este prea ridicată sau prea scăzută, aparatul de sudură rămâne blocat. - Vericaţi să nu e vreun scurt circuit la ieşirea din aparatul de sudură: în acest caz înlăturaţi dauna corespunzătoare. - Legăturile circuitului de sudură să e efectuate în mod corespunzător; în special vericaţi ca clema cablului pentru legare la masă să e efectiv conectată la piesă fără să e interpuse alte materiale izolante (ca de ex. vopsele). - Gazul de protecţie utilizat să e cel corect şi într- o cantitate corespunzătoare. (SV) BRUKSANVISNING VIGTIGT: LÄS BRUKSANVISNINGEN NOGGRANNT INNAN NI ANVÄNDER MASKINEN ! SVETS MED KONTINUERLIG TRÅDMATNING FÖR BÅGSVETSNING MIG-MAG OCH FLUX, TIG, MMA AVSEDDA FÖR INDUSTRIELLT OCH PROFESSIONELLT BRUK. Anmärkning: I texten som följer används termen "Svets" och "Multiprocess-svets" för modellerna som är avsedda för svetsning MIG- MAG OCH FLUX, TIG, MMA.
