| Typ produktu | Zvárací stroj s viacerými procesmi MIG/MAG, TIG, MMA |
| Značka | Telwin |
| Model | Maxima 230 |
| Elektrické napájanie | Jednofázové 230 V ±15 %, 50/60 Hz |
| Zvárací prúd (MIG/MAG) | Rozsah nastavenia: pozri typový štítok (napr. 30-230 A) |
| Pracovný cyklus (pri 40°C) | Pozri typový štítok (napr. 60% pri 200 A) |
| Typy zvárania | MIG/MAG (synergický), TIG (Lift Arc), MMA (obalená elektróda) |
| Synergické funkcie | Automatické programovanie rýchlosti drôtu a prúdu podľa hrúbky |
| Dostupné nastavenia | Hrúbka (výkon), tvar zvaru (dĺžka oblúka), arc force (MMA) |
| Integrované ochrany | Termostatická, skrat horáka/uzemnenia, pod/nadpätie |
| Zahrnuté príslušenstvo | MIG horák, spätný kábel so zemnou svorkou |
| Voliteľné príslušenstvo | Adaptér na argónovú fľašu, vozík, samoštítiacu kuklu, TIG/MMA súpravy |
| Odporúčané priemery drôtu MIG | Oceľ: 0,6-1,0 mm; Nehrdzavejúca oceľ: 0,8 mm; Hliník: 0,8-1,0 mm |
| Ochranný plyn MIG/MAG | CO₂ alebo zmesi Ar/CO₂ (8-14 l/min) |
| Polarita | Obrátená pre zváranie FLUX (bez plynu): horák na zápornom póle |
| Bežná údržba | Čistenie vodidla drôtu stlačeným vzduchom, kontrola dýzy a kontaktnej trubice, čistenie vnútra od prachu |
| Bezpečnosť používateľa | Nosenie rukavíc, kukly s filtrom, nehorľavého oblečenia povinné; vyhýbať sa kontaktu so zváracím obvodom |
| Triedy ochrany | Trieda I (povinné uzemnenie) |
| Prostredie použitia | Priemyselné profesionálne (trieda A) |
| Približná hmotnosť | Približne 25-35 kg podľa verzie (presne nešpecifikované) |
Často kladené otázky - Maxima 230 Telwin
Otázky používateľov k Maxima 230 Telwin
0 otázka o tomto zariadení. Odpovedzte na tie, ktoré poznáte, alebo položte vlastnú.
Položte novú otázku o tomto zariadení
Stiahnite si návod pre váš Zvárací stroj vo formáte PDF zadarmo! Nájdite svoj návod Maxima 230 - Telwin a vezmite svoje elektronické zariadenie späť do rúk. Na tejto stránke sú zverejnené všetky dokumenty potrebné na používanie vášho zariadenia. Maxima 230 značky Telwin.

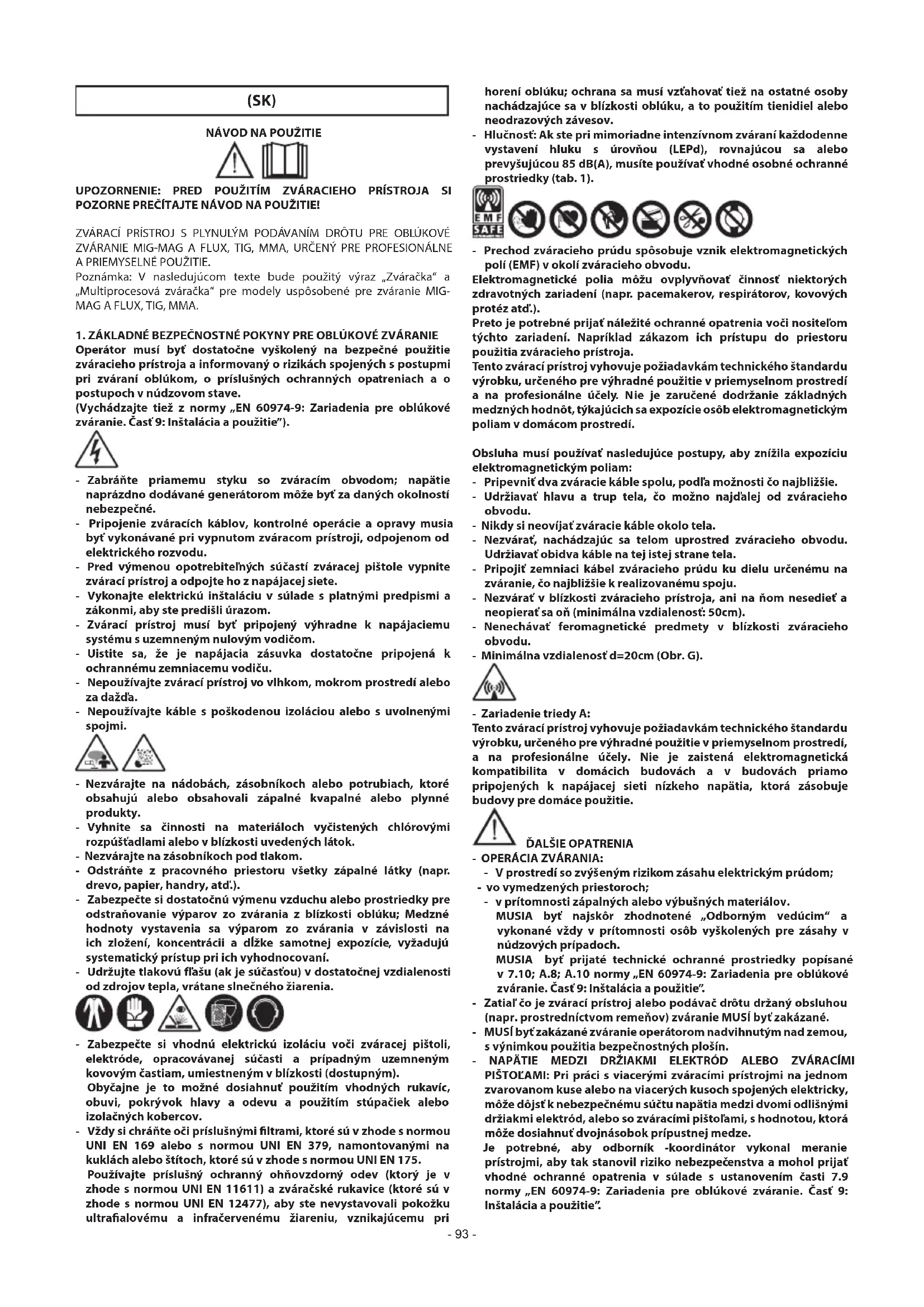

NÁVOD NA OBSLUHU Maxima 230 Telwin
