Produkttyp	Mehrprozess-Schweißgerät MIG/MAG, WIG, E-Hand
Marke	Telwin
Modell	Maxima 230
Stromversorgung	Einphasig 230 V ±15%, 50/60 Hz
Schweißstrom (MIG/MAG)	Einstellbereich: siehe Typenschild (z.B. 30-230 A)
Einschaltdauer (bei 40°C)	Siehe Typenschild (z.B. 60% bei 200 A)
Schweißverfahren	MIG/MAG (synergisch), WIG (Lift Arc), E-Hand (Stabelektrode)
Synergiefunktionen	Automatische Programierung von Drahtvorschub und Strom in Abhängigkeit von der Materialdicke
Verfügbare Einstellungen	Dicke (Leistung), Nahtform (Lichtbogenlänge), Lichtbogenkraft (E-Hand)
Integrierte Schutzfunktionen	Thermisch, Kurzschluss Brenner/Masse, Unter-/Überspannung
Mitgeliefertes Zubehör	MIG-Brenner, Rückleitungskabel mit Masseklemme
Optional erhältliches Zubehör	Argonflaschenadapter, Fahrgestell, automatisch abdunkelnder Schweißhelm, WIG/E-Hand Kits
Empfohlene MIG-Drahtdurchmesser	Stahl: 0,6-1,0 mm; Edelstahl: 0,8 mm; Aluminium: 0,8-1,0 mm
Schutzgas MIG/MAG	CO₂ oder Ar/CO₂-Gemische (8-14 l/min)

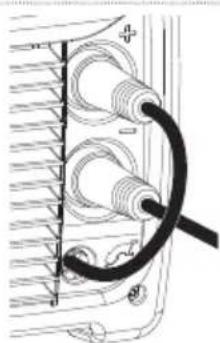

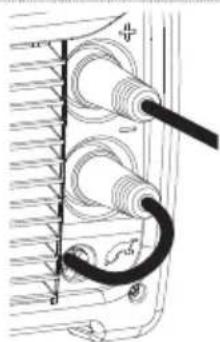

Polarität	Umkehrbar für Fülldrahtschweißen (ohne Gas): Brenner an Minuspol
Regelmäßige Wartung	Reinigung der Drahtführungsseele mit Druckluft, Überprüfung von Düse und Kontaktrohr, Reinigung von Staub im Inneren
Benutzersicherheit	Tragen von Handschuhen, Maske mit Filter, feuerfester Kleidung erforderlich; Kontakt mit Schweißstromkreis vermeiden
Schutzklassen	Schutzklasse I (Erdung erforderlich)
Einsatzumgebung	Industriell professionell (Klasse A)
Gewicht ca.	Ca. 25-35 kg je nach Ausführung (nicht genau angegeben)

Häufig gestellte Fragen - Maxima 230 Telwin

Welche Schweißverfahren kann ich mit dem Telwin Maxima 230 durchführen?

Dieses Gerät ermöglicht das MIG/MAG-Schweißen (synergisch), WIG-Schweißen (Lift-Arc-Zündung) und E-Hand-Schweißen (Stabelektrode) mit Gleichstrom.

Welches Schutzgas für MIG/MAG-Schweißen?

Für Stahl: reines CO₂ oder Ar/CO₂-Gemisch. Für Edelstahl: Ar/O₂- oder Ar/CO₂-Gemisch (1-2%). Für Aluminium: reines Argon. Empfohlener Durchfluss: 8-14 l/min.

Wie stelle ich die Materialdicke am Maxima 230 ein?

Drehen Sie den Knopf (Fig. C-3), um die Blechdicke auszuwählen. Die Maschine stellt Drahtvorschub und Strom automatisch ein. Beachten Sie die Tabelle an der Maschine (Fig. F) für empfohlene Einstellungen.

Was tun, wenn die gelbe Alarmleuchte aufleuchtet?

Die gelbe Leuchte zeigt einen aktivierten Schutz an: thermisch (Überhitzung), Kurzschluss zwischen Brenner und Masse oder Unter-/Überspannung. Warten Sie die Abkühlung ab oder überprüfen Sie die Anschlüsse und die Netzspannung.

Wie lege ich eine Drahtspule im Maxima 230 ein?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Öffnen Sie das Fach, legen Sie die Spule mit dem Draht nach oben ein. Führen Sie den Draht durch die Drahtführung, die Antriebsrollen und drücken Sie dann den Auslöser, um den Draht vorzuschieben, bis er aus dem Brenner austritt. Montieren Sie Düse und Kontaktrohr wieder.

Kann ich mit diesem Gerät ohne Gas schweißen?

Ja, mit Fülldraht (Flux) und umgekehrter Polarität: Brenner an Minuspol (-) und Masseklemme an Pluspol (+). Das Fülldrahtschweißen benötigt kein Schutzgas.

Welche Sicherheitsvorkehrungen sind unerlässlich?

Tragen Sie immer einen Schweißhelm mit geeignetem Filter, isolierende Handschuhe, feuerfeste Kleidung. Stellen Sie sicher, dass die Steckdose ordnungsgemäß geerdet ist. Schweißen Sie nicht in feuchter Umgebung oder an brennbaren Behältern.

Wie warte ich die Drahtvorschubeinrichtung?

Reinigen Sie regelmäßig die Drahtführungsseele mit Druckluft (max. 5 bar). Überprüfen Sie den Verschleiß der Antriebsrollen und entfernen Sie Metallstaub. Für das Innere der Maschine verwenden Sie trockene Druckluft (max. 10 bar) und vermeiden Sie die Elektronikplatinen.

Was ist die maximale Leerlaufspannung dieses Geräts?

Die Leerlaufspannung (U₀) ist auf dem Typenschild angegeben. Sie kann gefährlich sein, vermeiden Sie direkten Kontakt mit dem Schweißstromkreis. Schalten Sie das Gerät immer aus, bevor Sie Kabel handhaben.

Kann ich einen WIG-Brenner mit diesem Gerät verwenden?

Ja, die Mehrprozessversion des Maxima 230 ist mit WIG-Gleichstromschweißen kompatibel. Schließen Sie den WIG-Brenner an den Minuspol (-) und das Rückleitungskabel an den Pluspol (+) an. Verwenden Sie reines Argon (99,9%) und eine geeignete Wolframelektrode.

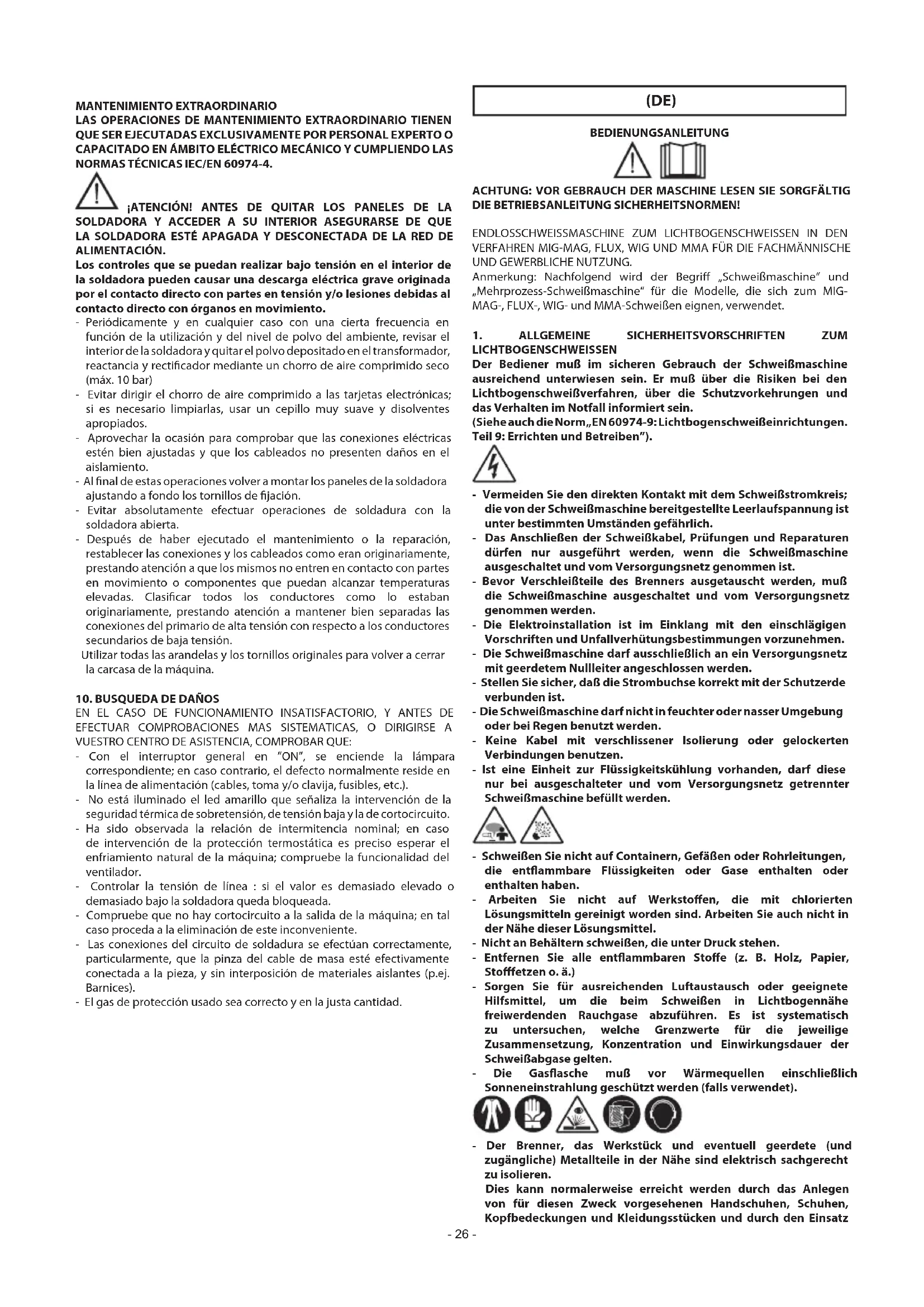

BEDIENUNGSANLEITUNG Maxima 230 Telwin

(DE) LEGENDE DER GEFAHREN-, GEBOTS- UND VERBOTSZEICHEN.

(RU) ЛЕГЕНДА СИМВОЛОВ БЕЗОПАСНОСТИ, ОБЯЗАННОСТИ И ЗАПРЕТА.

(SV) BILDTEXT SYMBOLER FÖR FARA, PÅBUD OCH FÖRBUD.

(DA) OVERSIGT OVER FARE, PLIGT OG FORBUDSSIGNALER.

(NO) SIGNALERINGSTEKST FOR FARE, FORPLIKTELSER OG FORBUDT.

(FI) VAROITUS, VELVOITUS, JA KIELTOMERKIT.

(CS) VYSVĚTLIVKY K SIGNÁLŮM NEBEZPEČÍ, PŘÍKAZŮM A ZÁKAZŮM.

(SK) VYSVETLIVKY K SIGNÁLOM NEBEZPEČENSTVA, PRÍKAZOM A ZÁKAZOM.

(SL) LEGENDA SIGNALOV ZA NEVARNOST, ZA PREDPISANO IN PREPOVEDANO.

(HR-SR) LEGENDA OZNAKA OPASNOSTI, OBAVEZA I ZABRANA.

(LT) PAVOJAUS, PRIVALOMUJU IR DRAUDŽIAMUJU ŽENKLU PAAIŠKINIMAS.

(ET) OHUD, KOHUSTUSED JA KEELUD.

(LV) BİSTAMİBU, PIENÄKUMU UN AIZLIEGUMA ZİMJU PASKAIDROJUMI.

(BG) ЛЕГЕНДА НА ЗНАЦИТЕ ЗА ОПАСНОСТ, ЗАДЪЛЖИТЕЛНИ И ЗА ЗАБРАНА.

(PL) OBJAŚNIENIA ZNAKÓW OSTRZEGAWCZYCH, NAKAZU I ZAKAZU.

ACHTUNG: VOR GEBRAUCH DER MASCHINE LESEN SIE SORGFÄLTIG DIE BETRIEBSANLEITUNG SICHERHEITSNORMEN!

ENDLOSSCHWEISSMASCHINE ZUM LICHTBOGENSCHWEISSEN IN DEN VERFAHREN MIG-MAG, FLUX, WIG UND MMA FÜR DIE FACHMÄNNISCHE UND GEWERBLICHE NUTZUNG.

Anmerkung: Nachfolgend wird der Begriff „Schweißmaschine“ und „Mehrprozess-Schweißmaschine“ für die Modelle, die sich zum MIG-MAG-, FLUX-, WIG- und MMA-Schweißen eignen, verwendet.

1. ALLGEMEINE SICHERHEITSVORSCHRIFTEN ZUM LICHTBOGENSCHWEISSEN

Der Bediener muß im sicheren Gebrauch der Schweißmaschine ausreichend unterwiesen sein. Er muß über die Risiken bei den Lichtbogenschweißverfahren, über die Schutzvorkehrungen und das Verhalten im Notfall informiert sein.

(Siehe auch die Norm „EN 60974-9: Lichtbogenschweißeinrichtungen. Teil 9: Errichten und Betreiben“).

• Vermeiden Sie den direkten Kontakt mit dem Schweißstromkreis; die von der Schweißmaschine bereitgestellte Leerlaufspannung ist unter bestimmten Umständen gefährlich.
• Das Anschließen der Schweißkabel, Prüfungen und Reparaturen dürfen nur ausgeführt werden, wenn die Schweißmaschine ausgeschaltet und vom Versorgungsnetz genommen ist.
• Bevor Verschleißteile des Brenners ausgetauscht werden, muß die Schweißmaschine ausgeschaltet und vom Versorgungsnetz genommen werden.
• Die Elektroinstallation ist im Einklang mit den einschlägigen Vorschriften und Unfallverhütungsbestimmungen vorzunehmen.
• Die Schweißmaschine darf ausschließlich an ein Versorgungsnetz mit geerdetem Nullleiter angeschlossen werden.
• Stellen Sie sicher, daß die Strombuchse korrekt mit der Schutzerde verbunden ist.
• Die Schweißmaschine darf nicht in feuchter oder nasser Umgebung oder bei Regen benutzt werden.
• Keine Kabel mit verschlissener Isolierung oder gelockerten Verbindungen benutzen.
• Ist eine Einheit zur Flüssigkeitskühlung vorhanden, darf diese nur bei ausgeschalteter und vom Versorgungsnetz getrennter Schweißmaschine befüllt werden.

• Schweißen Sie nicht auf Containern, Gefäßen oder Rohrleitungen, die entflammbare Flüssigkeiten oder Gase enthalten oder enthalten haben.
• Arbeiten Sie nicht auf Werkstoffen, die mit chlorierten Lösungsmitteln gereinigt worden sind. Arbeiten Sie auch nicht in der Nähe dieser Lösungsmittel.
• Nicht an Behältern schweißen, die unter Druck stehen.
• Entfernen Sie alle entflammbaren Stoffe (z. B. Holz, Papier, Stoffetzen o. ä.)
• Sorgen Sie für ausreichenden Luftaustausch oder geeignete Hilfsmittel, um die beim Schweißen in Lichtbogennähe freiwerdenden Rauchgase abzuführen. Es ist systematisch zu untersuchen, welche Grenzwerte für die jeweilige Zusammensetzung, Konzentration und Einwirkungsdauer der Schweißabgase gelten.

- Die Gasflasche muß vor Wärmequellen einschließlich Sonneneinstrahlung geschützt werden (falls verwendet).

- Der Brenner, das Werkstück und eventuell geerdete (und zugängliche) Metallteile in der Nähe sind elektrisch sachgerecht zu isolieren.

Dies kann normalerweise erreicht werden durch das Anlegen von für diesen Zweck vorgesehenen Handschuhen, Schuhen, Kopfbedeckungen und Kleidungsstücken und durch den Einsatz

von Trittbrettern oder isolierenden Matten.

- Die Augen sind stets mit geeigneten, den Normen UNI EN 169 oder UNI EN 379 entsprechenden und auf Masken montierten Filtern oder mit Helmen zu schützen, die der Norm UNI EN 175 genügen. Verwenden Sie feuerhemmende Schutzkleidung (nach der Norm UNI EN 11611) und Schweißhandschuhe (nach der Norm UNI EN 12477), um zu vermeiden, dass die Haut der vom Lichtbogen ausgehenden ultravioletten und infraroten Strahlung ausgesetzt wird. Auch andere, sich in der Nähe aufhaltende Personen sind mit nicht reflektierenden Schirmen und Vorhängen zu schützen.

- Geräuschemission: Wenn aufgrund besonders intensiver Schweißarbeiten ein persönlicher täglicher Expositionspegel (LEPd) von mindestens 85 dB(A) ermittelt wird, ist die Verwendung sachgerechter persönlicher Schutzmittel vorgeschrieben (Tab. 1).

- Beim Übergang des Schweißstroms entstehen elektromagnetische Felder (EMF) in der Nähe des Schweißstromkreises.

Die elektromagnetischen Felder können medizinische Hilfen beeinträchtigen (z. B. Herzschrittmacher, Atemhilfen oder Metallprothesen).

Für die Träger dieser Hilfen müssen angemessene Schutzmaßnahmen getroffen werden, beispielsweise indem man ihnen der Zugang zum Betriebsbereich der Schweißmaschine untersagt.

Diese Schweißmaschine genügt den technischen Produktstandards für den ausschließlichen Gebrauch im Gewerbebereich und für berufliche Zwecke. Die Einhaltung der Basisgrenzwerte, die für die Einwirkung elektromagnetischer Felder auf den Menschen im häuslichen Umfeld gelten, ist nicht sichergestellt.

Der Bediener muss die folgenden Vorkehrungen treffen, um die Einwirkung elektromechanischer Felder zu reduzieren:

• Die beiden Schweißkabel sind möglichst nahe beieinander zu fixieren.
• Der Kopf und der Rumpf sind so weit wie möglich vom Schweißstromkreis fernzuhalten.
• Die Schweißkabel dürfen unter keinen Umständen um den Körper gewickelt werden.
• Beim Schweißen darf sich der Körper nicht inmitten des Schweißstromkreises befinden. Halten Sie beide Kabel auf derselben Körperseite.
• Schließen Sie das Stromrückleitungskabel möglichst nahe der Schweißnaht an das Werkstück an.
• Nicht nahe neben der Schweißmaschine, auf der Schweißmaschine sitzend oder an die Schweißmaschine gelehnt schweißen (Mindestabstand: 50 cm).
• Keine ferromagnetischen Objekte in der Nähe des Schweißstromkreises lassen.
• Mindestabstand d=20cm (Abb. G).

- Gerät der Klasse A:

Diese Schweißmaschine genügt den Anforderungen des technischen Produktstandards für den ausschließlichen Gebrauch im Gewerbebereich und zu beruflichen Zwecken. Die elektromagnetische Verträglichkeit in Wohngebäuden einschließlich solcher Gebäude, die direkt über das öffentliche Niederspannungsnetz versorgt werden, ist nicht sichergestellt.

ZUSÄTZLICHE SICHERHEITSVORKEHRUNGEN

- SCHWEISSARBEITEN:

• in Umgebungen mit erhöhter Stromschlaggefahr;
• in beengten Räumen;

- in Anwesenheit entflammbarer oder explosionsgefährlicher Stoffe;

MUSS ein "verantwortlicher Fachmann" eine Abwägung der Umstände vornehmen. Diese Arbeiten dürfen nur in Anwesenheit weiterer Personen durchgeführt werden, die im Notfall eingreifen können.

Es MÜSSEN die technischen Schutzmittel verwendet werden, die in 7.10; A.8; A.10 der Norm „EN 60974-9: Lichtbogenschweißeinrichtungen. Teil 9: Errichten und Betreiben“ genannt sind.

- MUSS das Schweißen verboten werden, wenn die Schweißmaschine

oder das Drahtvorschubsystem vom Bediener getragen werden (etwa an Riemen).

• MUSS das Schweißen untersagt werden, wenn der Bediener über Bodenhöhe tätig wird, es sei denn, er benutzt eine Sicherheitsplattform.
• SPANNUNG ZWISCHEN ELEKTRODENKLEMMEN ODER BRENNERN: Wird mit mehreren Schweißmaschinen an einem einzigen Werkstück oder an mehreren, elektrisch miteinander verbundenen Werkstücken gearbeitet, können sich die Leerlaufspannungen zwischen zwei verschiedenen Elektrodenklemmen oder Brennern gefährlich aufsummieren bis hin zum Doppelten des zulässigen Grenzwertes.

Ein Fachkoordinator hat eine Instrumentenmessung vorzunehmen, um festzustellen, ob ein Risiko besteht und ob die angemessenen Schutzmaßnahmen nach Punkt 7.9 der Norm „EN 60974-9: Lichtbogenschweißeinrichtungen. Teil 9: Errichten und Betreiben“ angewendet werden können.

RESTRISIKEN

• KIPPGEFAHR: Die Schweißmaschine ist auf einer waagerechten Fläche aufzustellen, die das Gewicht tragen kann; andernfalls (z. B. bei Bodengefälle, unregelmäßigem Untergrund etc) besteht Kippgefahr.
• UNSACHGEMÄSSER GEBRAUCH: Der Gebrauch der Schweißmaschine für andere als die vorgesehenen Arbeiten ist gefährlich (z. B. Auftauen von Wasserleitungen).
• UMSTELLEN DER SCHWEISSMASCHINE: Die Gasflasche (falls verwendet) immer so absichern, dass sie nicht versehentlich Umfallen kann.
• Es ist untersagt, den Griff als Mittel zum Aufhängen der Schweißmaschine zu benutzen.

Die Schutzvorrichtungen und beweglichen Teile des Schweißmaschinenmantels und des Drahtvorschubsystems müssen vor dem Anschluß der Schweißmaschine an das Versorgungsnetz an Ort und Stelle angebracht sein.

VORSICHT! Vor jedem manuellen Eingriff an Bewegungsteilen des Drahtvorschubsystems MUSS DIE SCHWEISSMASCHINE AUSGESCHALTET UND VON DER STROMVERSORGUNG GENOMMEN WERDEN. Beispiele:

• Austausch Rollen oder Drahtführung;
• Einsetzen des Drahtes in die Rollen;
• Zuführen der Drahtspule;
• Reinigung der Rollen, der Zahnräder und der darunter liegenden Bereiche
• Schmieren der Zahnräder

2. EINFÜHRUNG UND ALLGEMEINE BESCHREIBUNG

Diese Schweißmaschine ist eine Stromquelle für das Lichtbogenschweißen, die speziell ausgelegt ist zum MAG-Schweißen von Kohlenstoffstählen oder schwach legierten Stählen mit dem Schutzgas CO₂ oder mit Argon/CO₂-Gemischen sowie mit Voll- oder Seelendrahtelektroden (rohrförmig). Geeignet ist sie zudem zum MIG-Schweißen von rostfreien Stählen mit Argongas + 1 - 2% Sauerstoff und von Aluminium und CuSi (Löten) mit Argongas. Eingesetzt werden in diesem Fall Elektrodendrähte, deren Zusammensetzung dem Werkstück angepasst ist.

Darüber hinaus können zum schutzgaslosen Flux-Schweißen geeignete Seelendrähte eingesetzt werden, wenn man die Polung des Brenners an die Vorgaben des Drahtherstellers anpasst.

Im SYNERGIEBETRIEB ist neben einer zügigen und einfachen Einstellung der Schweißparameter die wirksame Kontrolle des Lichtbogens und der Schweißqualität gewährleistet.

Die Schweißmaschine ist besonders geeignet, um im Bereich Leichtbaukonstruktionen und Karosserie verzinkte Bleche, High-Stress-Bleche (Bleche mit hoher Streckgrenze), rostfreie Bleche und Aluminium zu schweißen.

MEHRPROZESSAUSFÜHRUNG:

Die Schweißmaschine ist mit ihrer Kontaktzündung (Modus LIFT ARC) auch geeignet zum WIG-Gleichstromschweißen (DC) sämtlicher

Stähle (Kohlenstoffstähle, niedrig und hoch legierte Stähle) und von Schwermetallen (Kupfer, Nickel, Titan und ihre Legierungen) mit reinem Schutzgas Ar (99,9%) oder - bei besonderen Einsätzen - mit Argon-Helium-Gemischen. Unter Verwendung von umhüllten Elektroden (Rutil, sauer, basisch) kann sie auch eingesetzt werden zum MMA-Elektrodenschweißen mit Gleichstrom (DC).

HAUPTMERKMALE

MIG-MAG

• Synergistischer Betrieb (automatisch);
• Dauer für das Nachbrennen (Burn-back) basierend auf der Drahtgeschwindigkeit;
  Thermostatschutz;
• Schutz gegen Kurzschlüsse durch unbeabsichtigten Kontakt zwischen Brenner und Masse;
• Schutz gegen abnorme Versorgung (zu hohe oder zu geringe Versorgungsspannung);
• Vertauschte Polung (Flux-Schweißen) (falls diese Möglichkeit vorhanden ist);

WIG (nur Mehrprozessausführung)

- LIFT-Zündung;

MMA (nur Mehrprozessausführung)

• Voreingestellte Einrichtungen Hot Start und Anti-Stick;
• Regulierung Arc-Force
• Angabe des empfohlenen Elektrodendurchmessers in Abhängigkeit vom Schweißstrom;

GRUNDZUBEHÖR

• Brenner;
• Stromrückleitungskabel einschließlich Massezange;

SONDERZUBEHÖR

• Adapter Argonflasche;
• Wagen (falls diese Möglichkeit vorhanden ist);
• Selbstverdunkelnde Schweißschutzmaske;

MIG/MAG-Schweißsatz;

• MMA-Schweißsatz;
• WIG-Schweißsatz.

3. TECHNISCHE DATEN

TYPENSCHILD

Die wichtigsten Angaben über die Bedienung und Leistungen der Schweißmaschine sind auf dem Typenschild zusammengefaßt:

Abb. A

1- EUROPÄISCHE Referenznorm für die Sicherheit und den Bau von Lichtbogenschweißmaschinen.
2- Symbol für den inneren Aufbau der Schweißmaschine.
3- Symbol für das vorgesehene Schweißverfahren.
4- Symbol S: Weist darauf hin, daß Schweißarbeiten in einer Umgebung mit erhöhter Stromschlaggefahr möglich sind (z. B. in der Nähe großer metallischer Massen).

5- Symbol der Versorgungsleitung:

1\~: Wechselspannung einphasig;
3\~: Wechselspannung dreiphasig.

6- Schutzart der Umhüllung.

7- Kenndaten der Versorgungsleitung:

• _1 U Wechselspannung und Frequenz für die Versorgung der Schweißmaschine (Zulässige Grenzen ±10%):
• 1 max : Maximale Stromaufnahme der Leitung.
• 1 eff: Tatsächliche Stromversorgung

8- Leistungen des Schweißstromkreises:

- 0 Maximale Leerlaufspannung (geöffneter Schweißstromkreis).

- 2 / U2 : Entsprechender Strom und Spannung, normalisiert, die von der Schweißmaschine während des Schweißvorganges bereitgestellt werden können.

- X : Einschaltdauer: Gibt die Dauer an, für welche die Schweißmaschine den entsprechenden Strom bereitstellen kann (gleiche Spalte). Wird ausgedrückt in % basierend auf einem 10-minütigen Zyklus (Bsp: 60% = 6 Minuten Arbeit, 4 Minuten Pause usw.).

Werden die Gebrauchsfaktoren (Angaben des Typenschildes bezogen auf auf eine Raumtemperatur von 40°C) überschritten, schreitet die thermische Absicherung ein (die Schweißmaschine wird in den Stand-by-Modus versetzt, bis die Temperatur den Grenzwert wieder unterschritten hat.
- A/V-A/V : Gibt den Regelbereich des Schweißstroms (Minimum - Maximum) bei der entsprechenden Lichtbogenspannung an.

9- Seriennummer für die Identifizierung der Schweißmaschine (wird

unbedingt benötigt für die Anforderung des Kundendienstes, die Bestellung von Ersatzteilen und die Nachverfolgung der Produktherkunft).

10- : Für den Leitungsschutz erforderlicher Wert der trägen Sicherungen.
11- Symbole mit Bezug auf Sicherheitsnormen. Die Bedeutung ist im Kapitel 1 "Allgemeine Sicherheit für das Lichtbogenschweißen" erläutert.

Anmerkung: Das Typenschild in diesem Beispiel gibt nur die Bedeutung der Symbole und Ziffern wider, die genauen Werte der technischen Daten für Ihre eigene Schweißmaschine ist unmittelbar dem dort sitzenden Typenschild zu entnehmen.

SONSTIGE TECHNISCHE DATEN:

• SCHWEISSMASCHINE: siehe Tabelle 1 (TAB. 1)
• MIG-BRENNER: siehe Tabelle 2 (TAB. 2)
• WIG-BRENNER: siehe Tabelle 3 (TAB. 3)
• ELEKTRODENZANGE: siehe Tabelle 4 (TAB. 4)
  Das Gewicht der Schweißmaschine ist in Tabelle 1 (TAB. 1) genannt.

4. BESCHREIBUNG DER SCHWEISSMASCHINE

ÜBERWACHUNGS-, EINSTELLUNGS- UND ANSCHLUSSVORRICHTUNGEN.

SCHWEISSMASCHINE (Abb. B1, B2)

Vorderseite:

1- Bedienfeld (siehe Beschreibung).
2- Schweißkabel und -brenner.
3- Kabel und Klemme für Erdrückleitung.
4- Brenneranschluss.
5- Plus-Buchse (+) für den Schnellanschluss des Schweißkabels.
6- Minus-Buchse (-) für den Schnellanschluss des Schweißkabels.
7- Schnellstecker angeschlossen am Brenneranschluss.

Rückseite:

8- Hauptschalter ON/OFF.
9- Steckverbinder der Schutzgasleitung.
10- Versorgungskabel.

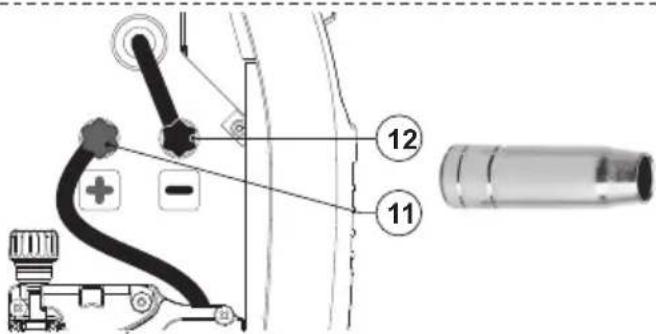

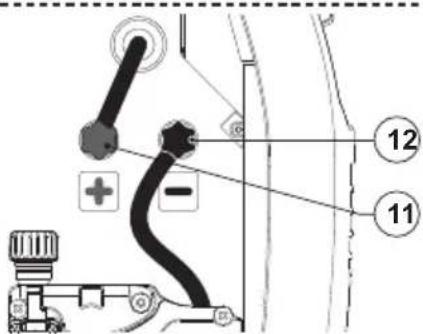

Haspelfach:

11- Plusklemme (+).

12- Minusklemme (-).

Anmerkung: Vertauschte Polung zum FLUX-Schweißen (gasfrei).

BEDIENFELD DER SCHWEISSMASCHINE (Abb. C)

1- LED-Anzeige für anliegende Netzspannung.

2- LED-Alarmanzeige (Auslösen des Sicherheitsthermostats, Kurzschluss zwischen Brenner und Massekabel, Über-/Unterspannung).

MIG-MAG-BETRIEB:

Einstellung der Werkstoffdicke (Schweißleistung).

MMA-BETRIEB (nur Mehrprozessausführung):

Einstellung des Schweißstroms mit Angabe des empfohlenen Elektrodendurchmessers.

WIG-BETRIEB (nur Mehrprozessausführung):

Einstellung des Schweißstroms.

4- MIG-MAG-BETRIEB:

: Einstellung der Schweißnaht (Lichtbogenlänge);

: Standardeinstellung.

: Untere Lichtbogenspannung.

: Obere Lichtbogenspannung.

MMA-BETRIEB (nur Mehrprozessausführung):

Regulierung Arc-Force (0-100%).

WIG-BETRIEB (nur Mehrprozessausführung):

Nicht aktiviert.

5- Wählschalter des MIG-MAG-, WIG- oder MMA-Schweißverfahrens (nur Mehrprozessausführung).

5. INSTALLATION

ACHTUNG! BEI ALLEN ARBEITEN ZUR INSTALLATION UND VORNAHME DER STROMANSCHLÜSSE MUSS DAS SCHWEISSGERÄT UNBEDINGT AUSGESTELLT UND VOM VERSORGUNGSNETZ GETRENNT SEIN.

DIE ELEKTROANSCHLÜSSE DÜRFEN AUSSCHLIESSLICH VON FACHPERSONAL HERGESTELLT WERDEN.

EINRICHTUNG (180-A-Version)

Abb. D

Die Schweißmaschine von der Verpackung befreien, die lose gelieferten Teile sind zu montieren.

Zusammenbau Rückleitungskabel-Zange

Abb. D1

Zusammenbau Schweißkabel-Elektrodenzange

ABB. D2

STANDORT DER SCHWEISSMASCHINE

Wählen Sie den Installationsort so, dass nichts die Ein- und Austrittsöffnungen für die Kühlluft behindert. Stellen Sie gleichzeitig sicher, dass keine leitenden Stäube, korrosionsfördernden Dämpfe, Feuchtigkeit etc. angesaugt werden.

Um die Schweißmaschine herum müssen mindestens 250 mm frei bleiben.

ACHTUNG! Stellen Sie die Schweißmaschine auf einer ebenen Fläche auf, die stark genug ist, um das Gewicht zu tragen. Auf diese Weise wird einem Umkippen oder einem gefährlichen Verrutschen vorgebeugt.

ANSCHLUSS AN DAS STROMVERSORGUNGSNETZ

- Bevor Stromanschlüsse hergestellt werden, ist zu prüfen, ob die Daten auf dem Typenschild der Schweißmaschine mit der Netzspannung und der Netzfrequenz übereinstimmen, die am Installationsort bereitgestellt werden.

- Die Schweißmaschine darf ausschließlich an ein Versorgungssystem mit geerdetem Nullleiter angeschlossen werden.

- Zum Schutz gegen indirekten Kontakt sind Leistungsschalter des folgenden Typs zu verwenden:

- Typ A ( ) für einphasige Maschinen.

- Um den Anforderungen der Norm EN 61000-3-11 (Flicker) zu genügen, wird der Anschluss der Schweißmaschine an solchen Schnittstellen des Versorgungsnetzes empfohlen, die eine Impedanz von unter Zmax = 0.24 Ohm aufweisen.

- Für die Schweißmaschine gelten nicht die Anforderungen der Norm IEC/EN 61000-3-12.

Wenn die Schweißmaschine an ein öffentliches Versorgungsnetz angeschlossen wird, hat der Installierende oder der Betreiber zu prüfen, ob sie wirklich angeschlossen werden darf (befragen Sie hierzu unter Umständen den Betreiber des Verteilernetzes).

Stecker und Steckdose

Der Stecker des Versorgungskabels ist mit einer Netzdose zu verbinden, die mit Schmelzsicherungen oder Leistungsschalter ausgestattet ist. Der Erdungsanschluss muss an den Schutzleiter (gelbgrün) der Versorgungsleitung gelegt werden. In Tabelle 1 (TAB.1) sind die empfohlenen Ampere-Werte der trägen Leitungssicherungen aufgeführt, die nach Maßgabe des von der Schweißmaschine bereitgestellten maximalen Bemessungsstroms und der nominellen Versorgungsspannung zu wählen sind.

ACHTUNG! Bei Missachtung der obigen Regeln ist das vom Hersteller vorgesehene Sicherheitssystem (Klasse I) unwirksam, was schwere Folgerisiken für Personen (z. B. durch Stromschlag) und Sachwerte (z. B. Brandgefahren) nach sich zieht.

ANSCHLÜSSE DES SCHWEISSSTROMKREISES

ACHTUNG! BEVOR DIE FOLGENDEN ANSCHLÜSSE HERGESTELLT WERDEN, IST SICHERZUSTELLEN, DASS DIE

SCHWEISSMASCHINE AUSGESTELLT UND VOM VERSORGUNGSNETZ GENOMMEN IST.

In Tabelle 1 (TAB. 1) sind die empfohlenen Durchmesserwerte für die Schweißkabel (in mm ^2 ) in Abhängigkeit des Höchststroms ausgewiesen, der von der Schweißmaschine bereitgestellt wird.

Außerdem:

- Die Stecker der Schweißkabel sind bis ganz hinten in die Schnellanschlüsse (falls vorhanden) einzudrehen, um einen einwandfreien elektrischen Kontakt sicherzustellen. Andernfalls überhitzen die Stecker, verschleiben vorzeitig und werden funktionsuntüchtig.

- Die Schweißkabel müssen so kurz wie möglich gehalten werden.

- Es ist zu vermeiden, anstelle des Schweißstromrückleitungskabels Metallstrukturen zu verwenden, die nicht zum Werkstück gehören. Dies kann die Sicherheit gefährden und zu unbefriedigenden Schweißergebnissen führen.

VERBINDUNGEN DES SCHWEISSSTROMKREISES IM MIG-MAG-BETRIEB

Anschluss an die Gasflasche (falls eine solche verwendet wird)

- Gasflasche, die auf die Ablagefläche des Wagens geladen werden kann: Gewicht max. 30 kg.

- Die Gasflasche auf die dazu geeignete Auflagefläche der Schweissmachine stellen: max. 30 Kg (nur Ausführung 180A).

- Den Druckverminderer (*) an das Ventil der Gasflasche schrauben. Wenn Argongas oder ein Gemisch aus Argon und CO₂ genutzt wird, ist dazwischen ein spezielles Reduzierstück einzufügen, das als Zubehör erhältlich ist.

- Den Gaszufuhrschlauch an das Reduzierstück anschließen und die Schlauchschelle anziehen.

- Die Stellmutter des Druckverminderers lockern, bevor das Flaschenventil geöffnet wird.

(*) Das Zubehör ist separat zu erwerben, wenn es nicht im Lieferumfang des Produktes enthalten ist.

Anschluss des Schweißstromrückleitungskabels

Dieses Kabel ist möglichst nahe der Schweißnaht an das Werkstück oder an den Metalltisch anzuschließen.

Brenner

Bereiten Sie den Brenner auf die erstmalige Zuführung des Drahtes vor, indem Sie die Düse und das Kontaktrohr ausbauen, damit der Draht leichter austreten kann.

Interne Umpolung Abb. B1

- Die Klappe des Haspelfachs öffnen.

- MIG/MAG-Schweißen (Gas):

- Das Brennerkabel an die rote Klemme (+) (Abb. B-11) anschließen.

- Das Rückleitungskabel mit Klemme an die Schnellanschlussbuchse Minus (-) (Abb. B-12) anschließen.

- FLUX-Schweißen (gasfrei):

- Das Brennerkabel an die schwarze Klemme (-) anschließen (Abb. B-12).

- Das Rückleitungskabel mit Klemme an die Schnellanschlussbuchse Plus (+) anschließen (Abb. B-11).

- Die Klappe des Haspelfaches schließen.

Externe Umpolung (nur Mehrprozessausführung) Abb. B1

- MIG/MAG-Schweißen (Gas):

- Das Brennerkabel an den Brenneranschluss (Abb. B-4) anschließen.

- Den Schnellstecker (Abb. B-7) an die Schnellanschlussbuchse Plus (+) (Abb. B-5) anschließen.

- Das Rückleitungskabel mit Klemme an die Schnellanschlussbuchse Minus (-) (Abb. B-6) anschließen.

- FLUX-Schweißen (gasfrei):

- Das Brennerkabel an den Brenneranschluss (Abb. B-4) anschließen.

- Den Schnellstecker (Abb. B-7) an die Schnellanschlussbuchse Minus (-) (Abb. B-6) anschließen.

- Das Rückleitungskabel mit Klemme an die Schnellanschlussbuchse Plus (+) (Abb. B-5) anschließen.

VERBINDUGNEN DES SCHWEISSSTROMKREISES IM WIG-BETRIEB Anschluss an die Gasflasche

- Den Druckminderer an das Ventil der Gasflasche schrauben. Falls erforderlich, das als Sonderzubehör erhältliche Reduzierstück dazwischen einfügen.

- Den Gaszufuhrschlauch an das Reduzierstück anschließen und die im Lieferumfang enthaltene Schlauchschelle anziehen.

• Die Stellmutter des Druckminderers lockern, bevor das Flaschenventil geöffnet wird.
• Die Flasche öffnen und die Gasmenge (l/min) gemäß den Richtwerten regeln, welche die Tabelle bezüglich des Verfahrens nennt (siehe TAB. 5). Eine mögliche Nachregelung der ausströmenden Gasmenge kann während des Schweißens mit der Ringmutter des Druckminderers vorgenommen werden. Prüfen Sie die Leitungen und Verbindungsstücke auf Dichtigkeit.

ACHTUNG! Das Ventil der Gasflasche ist bei Beendigung it stets zu schließen.

Anschluss Schweißstromrückleitungskabel

- Dieses Kabel ist möglichst nahtnah mit dem Werkstück oder der Metallbank zu verbinden, auf dem das Werkstück aufliegt. Dieses Kabel ist an die Klemme mit dem Symbol (+) (Abb. B-5) anzuschließen.

Brenner

Das Strom führende Kabel in den zugehörigen Schnellanschluss (-) (Abb. B-6) einfügen. Den Gasschlauch des Brenners mit der Flasche verbinden.

VERBINDUGNEN DES SCHWEISSSTROMKREISES IM MMA-BETRIEB

Fast alle umhüllten Elektroden sind an den Pluspol (+) des Generators anzuschließen. Nur sauerumhüllte Elektroden werden an den Minuspol (-) gelegt.

Anschluss Schweißkabel Elektrodenzange (Abb. D2)

Am Ende des Schweißkabels befindet sich eine spezielle Klemme, welche das blanke Teil der Elektrode festhält. Dieses Kabel ist an die Klemme mit dem Symbol (+) (Abb. B-5) anzuschließen.

Anschluss Schweißstromrückleitungskabel

Dieses Kabel ist möglichst nahtnah mit dem Werkstück oder der Metallbank zu verbinden, auf dem das Werkstück aufliegt. Dieses Kabel ist an die Klemme mit dem Symbol (-) (Abb. B-6) anzuschließen.

EINLEGEN DER DRAHTSPULE (Abb. E)

VORSICHT! BEVOR MIT DER ZUFÜHRUNG DES S BEGONNEN WIRD, MUSS SICHERGESTELLT SEIN, DIE SCHWEISSMASCHINE AUSGESCHALTET UND VOM GUNGSNETZ GETRENNT IST.

PRÜFEN SIE, OB DIE DRAHTFÖRDERROLLEN, DIE DRAHTFÜHRUNGSSEELE UND DAS KONTAKTROHR DES BRENNERS MIT DEM DURCHMESSER UND DER ART DES VORGESEHENEN KABELS KOMPATIBEL UND KORREKT ANGEBRACHT SIND. WÄHREND DER DRAHT EINGEFÄDELT WIRD, DÜRFEN KEINE SCHUTZHANDSCHUHE GETRAGEN WERDEN.

• Das Haspelfach öffnen.
• Drahtspule auf die Haspel setzen, das Drahtende dabei nach oben gerichtet. Der Mitnahmestift der Haspel muß dabei korrekt in der dafür vorgesehenen Öffnung sitzen (1a).
• Nun die Andrück-Gegenrolle(n) lösen und von den unteren Rolle(n) entfernen (2a-b).
• Prüfen Sie, dass die Drahtvoschubrolle(n) den verwendeten Draht anpasst(en) (2c).
• Das Drahtende freilegen, und das verformte Ende mit einem glatten, gratfreien Schnitt abtrennen; die Spule gegen den Uhrzeigersinn drehen und das Drahtende einlaufseitig in die Drahtführung leiten. Es wird 50-100 mm in die Drahtführung des Brenneranschlusses geschoben (2d).
• Die Gegenrolle(n) werden wieder positioniert und auf einen Zwischenwert eingestellt. Prüfen Sie, ob der Draht korrekt in der Nut der unteren Rolle(n) läuft (3).
• Düse und Kontaktrohr entfernen (4a).
• Stecker in die Netzsteckdose stecken, Schweißmaschine einschalten, Brennerknopf und abwarten, bis das Drahtende die gesamte Drahtführungsseele durchquert hat und 10-15 cm aus dem vorderen Brennerteil hervorschaut. Nun den Knopf loslassen.

VORSICHT! Während dieser Vorgänge steht der

Elektrodendraht unter Strom und unterliegt mechanischen Kräften. Bei Nichtanwendung der entsprechenden Vorsichtsmaßnahmen besteht die Gefahr von Stromschlägen, Verletzungen und der unerwünschten Zündung von elektrischen Lichtbögen.

• Das Mundstück des Brenners nicht auf Körperteile richten.
• Nicht den Brenner der Flasche annähern.
• Das Kontaktrohr und die Düse müssen wieder an den Brenner montiert werden (4b).
• Prüfen Sie, ob der Draht gleichmäßig vorgeschoben wird; stellen Sie den Rollendruck und die Haspelbremsung auf die Mindestwerte ein und kontrollieren Sie, ob der Draht in der Nut rutscht und ob sich beim Anhalten des Vorschubes die Drahtwindungen wegen der Trägheitskräfte der Spule lockern.
• Das aus der Düse hervorstehende Drahtende ist auf 10-15 mm abzutrennen.
• Das Haspelfach wieder schließen.

6. SCHWEISSEN: ERLÄUTERUNG DES VERFAHRENS SHORT ARC (KURZLICHTBOGEN)

Das Schmelzen des Drahtes und das Ablösen des Tropfens erfolgen durch schnell aufeinander folgende Kurzschlüsse der Drahtspitze im Schmelzbad (bis zu 200 Mal in der Sekunde). Die freie Drahtlänge (Stickout) liegt normalerweise zwischen 5 und 12 mm.

Kohlenstoffstähle und niedrig legierte Stähle

• Verwendbare Drahtdurchmesser: 0.6-0.8mm (1.0mm - 180-A-Version)
• Verwendbare Gase: CO 2 oder Ar/CO 2 -Gemische

Rostfreie Stähle

- Verwendbarer Drahtdurchmesser: 0.8mm (1.0mm - 180-A-Version)

- Verwendbares Gas: Gemische Ar/O 2 oder Ar/CO 2 (1-2%)

Aluminium und CuSi

• Verwendbare Drahtdurchmesser: 0.8-1.0mm
• Verwendbare Gase: Ar

Seelendraht

- Verwendbare Drahtdurchmesser: 0.8-1.2 mm (140-A-Version)

0.8-0.9 mm (115-A-Version)

- Verwendbare Gase:

Keines

SCHUTZGAS

Der Schutzgasdurchsatz muss 8-14 l/min betragen.

EINSTELLUNG DER NAHTFORM

Die Form der Schweißnaht wird mit dem Knopf (Abb. C-4) vorgegeben, weil mit ihm die Lichtbogenlänge geregelt und somit bestimmt wird, ob beim Schweißen mehr oder weniger Wärme eingetragen wird.

Nach der innerhalb der Maschine verfügbaren Tabelle (Abb. F) den Knopf (Abb. C-4) auf den Werkstoff, den Draht und das verwendete Gas einstellen. Die Punkte A, B, C, D sind gute Ausgangspunkte für das Schweißen unter diversen Arbeitsbedingungen.

Konvexe Form: Dies bedeutet einen geringeren Wärmeeintrag und damit eine „kalte“ Schweißung mit geringem Einbrand. Drehen Sie deshalb den Knopf im Uhrzeigersinn, um den Wärmeeintrag und dementsprechend die Schmelzwirkung beim Schweißen zu erhöhen.

Konkave Form: Dies bedeutet einen hohen Wärmeeintrag und damit eine zu „warme“ Schweißung mit einem zu großen Einbrand. Drehen Sie deshalb den Knopf entgegen dem Uhrzeigersinn, um die Schmelzwirkung zu verringern.

EINSTELLUNG DER DICKE

Die Dicke wird mit dem Knopf (Abb. C-3) eingestellt, der die Schweißleistung in Abhängigkeit von der Blechdicke regelt. Die Einstellung beeinflusst gleichzeitig die Vorschubgeschwindigkeit und die Strommenge, die auf den Schweißdraht übertragen wird.

Nach der innerhalb der Maschine verfügbaren Tabelle (Abb. F) den Knopf (Abb. C-3) auf den Werkstoff, den Draht, das Gas und die Dicke einstellen, die geschweißt werden soll.

7. WIG-DC-SCHWEISSEN: BESCHREIBUNG DER VERFAHRENSWEISE (nur Mehrprozessausführung)

ALLGEMEIN

Das WIG-DC-Schweißen eignet sich für alle niedrig und hoch legierten Kohlenstoffstähle sowie für Schwermetalle wie Kupfer, Nickel, Titan sowie deren Legierungen (ABB. H). Zum WIG-DC-Schweißen mit negativ gepolter (-) Elektrode werden im Allgemeinen Elektroden mit 2% Cer (grau gefärbtes Band) verwendet. Die Wolfram-Elektrode mit der Schleifscheibe axial zuspitzen, siehe ABB. I. Zu beachten ist dabei, dass die Spitze völlig konzentrisch ist, damit der Lichtbogen nicht abgelenkt wird. Es ist wichtig, die Elektrode in Längsrichtung zu schleifen. Je nach Gebrauch und Verschleiß der Elektrode regelmäßig nachschleifen. Dies gilt auch dann, wenn die Elektrode versehentlich verunreinigt, oxidiert oder nicht korrekt verwendet worden ist. Für ein gutes Schweißergebnis

ist es unabdingbar, den richtigen Elektrodendurchmesser mit genau dem richtigen Schweißstrom zu verwenden (siehe TAB. 5). Die Elektrode steht normalerweise 2-3 mm aus der Keramikdüse hervor. Dieser Wert kann bei Eckschweißungen 8 mm erreichen.

Die Schweißung erfolgt durch das Aufschmelzen der Stoßränder. Bei dünnwandigen, sachgerecht präparierten Werkstücken (bis etwa 1 mm Dicke) ist kein Zusatzwerkstoff erforderlich (ABB. L). Bei größeren Stärken sind Schweißstäbe mit sachgerechtem Durchmesser erforderlich, die in der Zusammensetzung dem Grundwerkstoff entsprechen. Die Ränder müssen sachgerecht präpariert werden (ABB. M). Damit die Schweißung gelingt, ist es sinnvoll, dass die Werkstoffe sorgfältig gereinigt und frei von Oxiden, Ölen, Fetten, Lösungsmitteln und anderen Stoffen sind.

VERFAHRENSWEISE (LIFT-ZÜNDUNG)

- Den Schweißstrom mit dem Knopf C-3 auf den gewünschten Wert regeln;

Den Strom beim Schweißen an den tatsächlich erforderlichen Wärmeeintrag anpassen.

- Bitte prüfen, ob der korrekte Gasstrom austritt.

Der elektrische Lichtbogen wird gezündet, indem man das Werkstück mit der Wolfram-Elektrode berührt und von diesem fortbewegt. Diese Art der Zündung verursacht weniger durch elektrische Strahlungen bedingte Störungen und reduziert die Wolfram-Einschlüsse sowie den Elektrodenverschleiß auf ein Mindestmaß.

- Die Elektrodenspitze mit leichtem Druck auf dem Werkstück aufsetzen.

- Die Elektrode sofort 2-3 mm abheben, sodass der Lichtbogen zündet. Die Schweißmaschine gibt anfänglich eine reduzierte Stromstärke ab. Einige Augenblicke später wird der eingestellte Schweißstrom bereitgestellt.

- Zur Unterbrechung der Schweißung die Elektrode zügig vom Werkstück abheben.

8. MMA-SCHWEISSEN: BESCHREIBUNG DER VERFAHRENSWEISE (nur Mehrprozessausführung)

ALLGEMEIN

- Es ist unabdingbar, den Herstellerangaben auf der Packung der verwendeten Elektroden Folge zu leisten. Es werden die korrekte Elektrodenpolung und der zugehörige optimale Strom angegeben.

- Der Schweißstrom ist nach dem Durchmesser der verwendeten Elektrode und am gewünschten Nahttyp zu bemessen. Näherungsweise können die folgenden Stromwerte für verschiedene Elektrodendurchmesser verwendet werden:

∅ Elektrode (mm)	Schweißstrom (A)
	Mind. Max.
1,6 25 50
2.0 40 80
2.5 60 110
3.2 80 150

- Bei gleichem Elektrodendurchmesser sei angemerkt, dass die hohen Stromwerte für die Schweißungen über einer Fläche verwendet werden, wohingegen für senkrechte Schweißungen bzw. über Kopf niedrigere Stromwerte angewendet werden müssen.

- Die mechanischen Eigenschaften der Schweißnaht werden abgesehen von der ausgewählten Stromintensität von anderen Schweißparametern wie Lichtbogenlänge, ausführende Geschwindigkeit und Position, Elektrodendurchmesser und -qualität (zur richtigen Aufbewahrung die Elektroden vor Feuchtigkeit mittels der geeigneten Verpackungen oder Behälter schützen) bestimmt.

ACHTUNG:

In Abhängigkeit der Marke, des Typs und der Umhüllungsdicke der Elektroden kann es zu einer Instabilität des Lichtbogens auf Grund der Elektrodenzusammensetzung kommen.

VERFAHRENSWEISE

- Die Maske VOR DAS GESICHT halten und dabei die Elektrodenspitze mit einer Bewegung über das Werkstück reiben, als wollte man ein Streichholz anzünden. Dies ist die korrekteste Methode für das Zünden des Lichtbogens.

ACHTUNG: NICHT die Elektrode auf das Werkstück KLOPFEN, weil dabei die Gefahr besteht, dass die Umhüllung beschädigt und die Lichtbogenzündung erschwert wird.

Sobald der Lichtbogen gezündet ist, sollte versucht werden, einen Abstand zum Werkstück zu halten, der dem Durchmesser der verwendeten Elektrode gerecht wird. Dieser Abstand sollte während

des Schweißens so konstant wie möglich gehalten werden. Bitte denken Sie daran, dass die Elektrode in Vorschubrichtung um etwa 20 bis 30 Grad geneigt gehalten werden muss.

- Am Ende der Schweißnaht das Ende der Elektrode im Verhältnis zur Vorschubrichtung leicht zurück über den Krater führen, um diesen aufzufüllen. Danach die Elektrode rasch vom Schmelzbad abheben, damit der Lichtbogen erlischt (Erscheinungsformen der Schweißnaht - ABB. N).

9. WARTUNG

ACHTUNG! VOR BEGINN DER WARTUNGSARBEITEN IST USTELLEN, DASS DIE SCHWEISSMASCHINE AUSGESCHALTET M VERSORGUNGSNETZ GETRENNT IST.

PLANMÄSSIGE WARTUNG:

DIE PLANMÄSSIGEN WARTUNGSTÄTIGKEITEN KÖNNEN VOM SCHWEISSER ÜBERNOMMEN WERDEN.

Brenner

• Der Brenner und sein Kabel sollten möglichst nicht auf heiße Teile gelegt werden, weil das Isoliermaterial schmelzen würde und der Brenner bald betriebsunfähig wäre;
• Es ist regelmäßig zu prüfen, ob die Leitungen und Gasanschlüsse dicht sind;
• Bei jedem Wechsel der Drahtspule ist die Drahtführungsseele mit trockener Druckluft zu durchblasen (max 5 bar) und auf ihren Zustand hin zu überprüfen;
• Kontrollieren Sie mindestens einmal täglich folgende Endstücke des Brenners auf ihren Verschleißzustand und daraufhin, ob sie richtig montiert sind: Düse, Kontaktrohr, Gasdiffusor.

Drahtzufuhr

- Prüfen Sie die Drahtvorschubrollen häufiger aufihren Verschleißzustand. Metallstaub, der sich im Schleppbereich angesammelt hat, ist regelmäßig zu entfernen (Rollen und Drahtführung am Ein- und Austritt).

AUSSERORDENTLICHE WARTUNG

UNTER DIE AUSSERORDENTLICHE WARTUNG FALLENDE TÄTIGKEITEN DÜRFEN AUSSCHLIESSLICH VON FACHLEUTEN IM BEREICH DER ELEKTROMECHANIK UND NACH DER TECHNISCHEN NORM IEC/EN 60974-4 AUSGEFÜHRT WERDEN.

VORSICHT! BEVOR DIE TAFELN DER SCHWEISSMASCHINE IT WERDEN, UM AUF IHR INNERES ZUZUGREIFEN, HERZUSTELLEN, DASS SIE ABGESCHALTET UND VOM GUNGSNETZ GETRENNT IST.

Werden Kontrollen durchgeführt, während das Innere der Schweißmaschine unter Spannung steht, besteht die Gefahr eines schweren Stromschlages bei direktem Kontakt mit spannungsführenden Teilen oder von Verletzungen beim direkten Kontakt mit Bewegungselementen.

• Regelmäßig und in der Häufigkeit auf die Verwendungsweise und die Staubentwicklung am Arbeitsort abgestimmt, muß das Innere der Schweißmaschine inspiziert werden. Der Staub, der sich auf Transformator, Reaktanz und Gleichrichter abgelagert hat, ist mit trockener Druckluft abzublasen (max 10 bar).
• Vermeiden Sie es, den Druckluftstrahl auf die elektronischen Karten zu richten. Sie sind mit einer besonders weichen Bürste oder geeigneten Lösungsmitteln bei Bedarf zu reinigen.
• Wenn Gelegenheit besteht, prüfen Sie, ob die elektrischen Anschlüsse festsitzen und ob die Kabelisolierungen unversehrt sind.
• Nach Beendigung dieser Arbeiten werden die Tafeln der Schweißmaschine wieder angebracht und die Feststellschrauben wieder vollständig angezogen.
• Vermeiden Sie unter allen Umständen, bei geöffneter Schweißmaschine zu arbeiten.
• Nach Abschluss der Wartung oder Reparatur sind die Anschlüsse und Verkabelungen wieder in den ursprünglichen Zustand zu versetzen. Achten Sie darauf, dass diese nicht mit beweglichen Teilen oder solchen Teilen in Berührung kommen, die hohe Temperaturen erreichen können. Alle Leiter wieder wie zuvor bündeln, wobei darauf zu achten ist, dass die Hochspannungsanschlüsse des Primärtrafos von den Niederspannungsanschlüssen der Sekundärtrafos getrennt gehalten werden.

Verwenden Sie alle originalen Unterlegscheiben und Schrauben, um das Gehäuse wieder zu schließen.

10. FEHLERSUCHE

FALLS DAS GERÄT UNBEFRIEDIGEND ARBEITET, SOLTEN SIE, BEVOR SIE EINE SYSTEMATISCHE PRÜFUNG VORNEHMEN ODER SICH AN EIN SERVICEZENTRUM WENDEN FOLGENDES BEACHTEN:

• Wenn der Hauptschalter auf ON steht, die Korrekte Lampe angeschaltet ist, wenn dem nicht so ist, liegt der Fehler normaler weise an der Versorgungsleitung (Kabel, Stecker u/o Steckdose, Sicherungen etc.).
• Der gelbe Led, der den Eingriff der thermischen Sicherheit der Ober- und Unterspannung oder von einem Kurzschluss anzeigt, nicht eingeschaltet ist.
• Sich versichern, dass das Verhältnis der nominalen Intermittenz beachtet worden ist; im Fall des Eingriffs des thermischen Schutzes auf die natürliche Abkühlung der Maschine warten und die Funktion des Ventilators kontrollieren.
• Kontrollieren Sie die Leitungsspannung: Wenn der Wert zu hoch oder zu niedrig ist, bleibt die Schweißmaschine ausgeschalte.
• Kontrollieren, dass kein Kurzschluss am Ausgang der Maschine ist, in diesem Fall muss man die Störung beseitigen.
• Die Anschlusse an den Schweissstromkreis muessen korrekt durchgefuehrt worden sein. Vorallem die massekabelklemme sollte fest am Werkstruck befestigt sein und keine Isoliermaterialen (z.B. Lack) dazwischen liegen.
• Das Schutzgas soll korrekt und in der richtigen Menge verwendet werden.

(RU)

3. TECHNISCHE GEGEVENS

KENTEKENPLAAT

ANDERE TECHNISCHE GEGEVENS:

• LASAPPARAAT: zie tabel 1 (TAB. 1)
• MIG-TOORTS: zie tabel 2 (TAB. 2)
• TIG-TOORTS: zie tabel 3 (TAB. 3)
• ELEKTRODEHOUDER: zie tabel 4 (TAB. 4)

DE VORM VAN DE LASNAAD REGELEN

MEDFÖLJANDE TILLBEHÖR

Brännare.

TÄRKEIMMÄT OMINAISUUDET

MIG-MAG

ÄRKÄRTAS TEHNISKÄ APKOPE

ÄRKÄRTAS TEHNISKO APKOPI VAR VEIKT TIKAI PIEREDZËJUŠAIS VAI KVALIFICËTAIS PERSONÄLS, KURAM IR ZINÄŠANAS ELEKTRIBAS UN MEHÄNIKAS JOMÄ UN SASKAÑÄ AR TEHNISKO NORMU IEC/EN 60974-4.

UZMANIBU! PIRMS METINĀŠANAS APARĀTA PANELU

NONEMŠANAS UN TUVOŠANOS IEKŠEJAI DALAJI PÄRLIECINIETIES, KA METINÄŠANAS APARÄTS IR IZSLÊGTS UN ATSLÊGTS NO BAROŠANAS TİKLA.

POZOSTAŁE DANE TECHNICZNE:

WELDING POLARITY CHART TORCH WORKPIECE → GAS + - NO GAS - +

WELDING POLARITY CHART TORCH WORKPIECE GAS NO GAS

WELDING POLARITY CHART TORCH WORKPIECE GAS + - NO GAS - +

WELDING POLARITY CHART TORCH WORKPIECE GAS NO GAS

Der Hersteller übernimmt die Gewährleistung für den einwandfreien Betrieb der Maschinen und verpflichtet sich, solche Teile kostenlos zu ersetzen, die aufgrund schlechter Materialqualität und von Herstellungsfehlern innerhalb von 12 Monaten ab der Inbetriebnahme schadhaft werden. Als Nachweis der Inbetriebnahme gilt der Garantieschein. Werden Maschinen zurückgesendet, muß dies - auch im Rahmen der Gewährleistung - FRACHTFREI geschehen. Sie werden anschließend per FRACHTNACHNACHNAME wieder zurückgesendet. Von den Regelungen ausgenommen sind Maschinen, die nach der Europäischen Richtlinie 1999/44/EG unter die Verbrauchsgüter fallen, und nur dann, wenn sie in einem Mitgliedstaat der EU verkauft worden sind. Der Garantieschein ist nur gültig, wenn ihm der Kassenbon oder der Lieferschein beiliegt. Unsere Gewährleistung bezieht sich nicht auf Schäden aufgrund fehlerhafter oder nachlässiger Behandlung oder aufgrund von Fremdeinwirkung. Außerdem wird jede Haftung für direkte und indirekte Schäden ausgeschlossen.

(RU) ГАРАНТИЯ
