Produkttyp	MMA-Schweißgerät (Stabelektrode)
Technologie	IGBT-Transistor-Inverter
Netzspannung	230 V einphasig (Modell Dual Voltage Automatic: 115/230 V mit automatischer Erkennung)
Schweißstrombereich	25 - 150 A
Einschaltdauer (bei 40°C)	60% bei 150 A, 100% bei 90 A
Empfohlene Elektrodendurchmesser	1,6 - 4,0 mm
Thermischer Schutz	Automatische Abschaltung bei Überhitzung
Anti-Stick-Schutz	Automatische Erkennung und Blockierung bei Elektrodenfestkleben
Überspannungs-/Unterspannungsschutz	Ja, Blockierung bei Spannung außerhalb ±15%
Gewicht	Ca. 6 kg
Abmessungen (L x B x H)	350 x 200 x 300 mm
Schutzart	IP21S (Schutz gegen Spritzwasser und feste Fremdkörper)
Regelmäßige Wartung	Innenreinigung mit trockener Druckluft (max. 10 bar); Überprüfung der elektrischen Anschlüsse
Reinigung der elektronischen Schaltungen	Weiche Bürste oder geeignete Lösungsmittel; direkten Luftstrahl vermeiden
Bediensicherheit	Galvanische Trennung, Schutz gegen indirekte Berührung, Schutzhelm obligatorisch
Mitgeliefertes Zubehör	Netzkabel mit Stecker, Bedienungsanleitung; Elektrodenhalter und Massekabel optional
Verfügbare Ersatzteile	Elektrodenhalter, Kabel, Schnellkupplungen, Sicherungen, Dichtungen
Reparierbarkeit	Telwin-Technische Unterstützung; Verwendung von Originalteilen empfohlen
Garantie	12 Monate ab Inbetriebnahme (gemäß Zertifikat)
Weitere Informationen	Konform mit EN 60974-1 und EN 60974-9

Häufig gestellte Fragen - Infinity 150 Telwin

Wie wähle ich den Schweißstrom in Abhängigkeit vom Elektrodendurchmesser?

Beachten Sie die Richtwerte: für eine Elektrode von 1,6 mm verwenden Sie 25-50 A; 2 mm: 40-80 A; 2,5 mm: 60-110 A; 3,2 mm: 80-160 A; 4 mm: 120-200 A. Passen Sie je nach Schweißposition (horizontal, vertikal, Überkopf) an.

Wie ist die Vorgehensweise zum Zünden des Lichtbogens?

Halten Sie den Schutzschild vor das Gesicht, reiben Sie die Elektrodenspitze wie ein Streichholz über das Werkstück. Klopfen Sie die Elektrode nicht, um die Umhüllung nicht zu beschädigen. Halten Sie einen Lichtbogenabstand ein, der dem Elektrodendurchmesser entspricht, und neigen Sie die Elektrode um 20-30° in Schweißrichtung.

Was tun, wenn die gelbe Leuchte aufleuchtet?

Die gelbe Leuchte zeigt eine Störung an: thermischer Schutz (warten Sie auf die automatische Abkühlung), Überspannungs- oder Unterspannungsschutz (prüfen Sie die Netzspannung) oder Anti-Stick-Schutz (lösen Sie die Elektrode manuell). Das Gerät startet nach Behebung automatisch neu.

Wie schließe ich das Rückleitungskabel und den Elektrodenhalter an?

Schließen Sie das Schweißkabel an den Pluspol (+) und den Elektrodenhalter an. Das Rückleitungskabel (Masse) wird an den Minuspol (-) und das Werkstück möglichst nahe an der Naht angeschlossen. Ziehen Sie die Stecker in den Schnellkupplungen fest an.

Wie hoch ist die Einschaltdauer des Geräts?

Die Einschaltdauer beträgt 60% bei maximalem Strom (150 A), d.h. 6 Minuten Schweißen bei 4 Minuten Pause in einem 10-Minuten-Zyklus. Bei reduziertem Strom (90 A) beträgt die Einschaltdauer 100% (Dauerbetrieb).

Wie reinige ich das Innere des Geräts?

Trennen Sie das Gerät vom Netz. Öffnen Sie die Abdeckungen und verwenden Sie trockene Druckluft (max. 10 bar), um Staub von Transformator und Gleichrichter zu entfernen. Richten Sie den Luftstrahl nicht auf die elektronischen Platinen; reinigen Sie diese mit einer weichen Bürste oder einem geeigneten Lösungsmittel.

Was tun, wenn die Elektrode am Werkstück festklebt?

Der Anti-Stick-Schutz blockiert automatisch den Strom. Warten Sie einige Sekunden und lösen Sie dann die Elektrode manuell durch Verdrehen oder mit einer Zange. Das Gerät nimmt nach dem Lösen den Normalbetrieb wieder auf.

Wie verwende ich das Gerät im 115-V-Modus (Modell Dual Voltage)?

Das Gerät erkennt die Spannung automatisch. Die orange LED zeigt 115 V an, die grüne LED 230 V. Bei längerer Überspannung im 115-V-Modus kann das Gerät aus Sicherheitsgründen auf 230 V umschalten. Schalten Sie aus und wieder ein, nachdem die LED vollständig erloschen ist.

Welches Zubehör ist für das Telwin Infinity 150 erhältlich?

Auf Anfrage erhalten Sie das MMA-Schweiß-Kit mit Elektrodenhalter, Kabeln und Zangen. Weiteres Zubehör wie Schutzmasken, Handschuhe und Elektroden sind bei Ihrem Händler erhältlich.

Wie kontaktiere ich den Telwin-Kundendienst?

Für technische Unterstützung oder Ersatzteilanfragen wenden Sie sich an Ihr autorisiertes Telwin-Servicecenter. Halten Sie die auf dem Typenschild angegebene Registrierungsnummer bereit. Die 12-monatige Garantie erfordert die Garantieurkunde und den Kaufbeleg.

BEDIENUNGSANLEITUNG Infinity 150 Telwin

(DE) LEGENDE DER GEFAHREN-, GEBOTS- UND VERBOTSZEICHEN.

(RU) ЛЕГЕНДА СИМВОЛОВ БЕЗОПАСНОСТИ, ОБЯЗАННОСТИ И ЗАПРЕТА.

(SV) BILDTEXT SYMBOLER FÖR FARA, PÅBUD OCH FÖRBUD.

(DA) OVERSIGT OVER FARE, PLIGT OG FORBUDSSIGNALER.

(NO) SIGNALERINGSTEKST FOR FARE, FORPLIKTELSER OG FORBUDT.

(FI) VAROITUS, VELVOITUS, JA KIELTOMERKIT.

(CS) VYSVĚTLIVKY K SIGNÁLŮM NEBEZPEČÍ, PŘÍKAZŮM A ZÁKAZŮM.

(SK) VYSVETLIVKY K SIGNÁLOM NEBEZPEČENSTVA, PRÍKAZOM A ZÁKAZOM.

(SL) LEGENDA SIGNALOV ZA NEVARNOST, ZA PREDPISANO IN PREPOVEDANO.

(HR-SR) LEGENDA OZNAKA OPASNOSTI, OBAVEZA I ZABRANA.

(LT) PAVOJAUS, PRIVALOMUJU IR DRAUDŽIAMUJU ŽENKLU PAAIŠKINIMAS.

(ET) OHUD, KOHUSTUSED JA KEELUD.

(LV) BİSTAMİBU, PIENÄKUMU UN AIZLIEGUMA ZİMJU PASKAIDROJUMI.

(BG) ЛЕГЕНДА НА ЗНАЦИТЕ ЗА ОПАСНОСТ, ЗАДЪЛЖИТЕЛНИ И ЗА ЗАБРАНА.

(PL) OBJAŚNIENIA ZNAKÓW OSTRZEGAWCZYCH, NAKAZU I ZAKAZU.

ACHTUNG! VOR GEBRAUCH DER SCHWEISSMASCHINE LESEN SIE BITTE SORGFÄLTIG DIE BETRIEBSANLEITUNG.

1. ALLGEMEINE SICHERHEITSVORSCHRIFTEN ZUM LICHTBOGENSCHWEISSEN

Der Bediener muß im sicheren Gebrauch der Schweißmaschine ausreichend unterwiesen sein. Er muß über die Risiken bei den Lichtbogenschweißverfahren, über die Schutzvorkehrungen und das Verhalten im Notfall informiert sein.

(Siehe auch die Norm „EN 60974-9: Lichtbogenschweißeinrichtungen. Teil 9: Errichten und Betreiben“).

• Vermeiden Sie den direkten Kontakt mit dem Schweißstromkreis; die von der Schweißmaschine bereitgestellte Leerlaufspannung ist unter bestimmten Umständen gefährlich.
• Das Anschließen der Schweißkabel, Prüfungen und Reparaturen dürfen nur ausgeführt werden, wenn die Schweißmaschine ausgeschaltet und vom Versorgungsnetz genommen ist.
• Bevor Verschleißteile des Brenners ausgetauscht werden, muß die Schweißmaschine ausgeschaltet und vom Versorgungsnetz genommen werden.
• Die Elektroinstallation ist im Einklang mit den einschlägigen Vorschriften und Unfallverhütungsbestimmungen vorzunehmen.
• Die Schweißmaschine darf ausschließlich an ein Versorgungsnetz mit geerdetem Nullleiter angeschlossen werden.
• Stellen Sie sicher, daß die Strombuchse korrekt mit der Schutzerde verbunden ist.
• Die Schweißmaschine darf nicht in feuchter oder nasser Umgebung oder bei Regen benutzt werden.
• Keine Kabel mit verschlissener Isolierung oder gelockerten Verbindungen benutzen.

• Schweißen Sie nicht auf Containern, Gefäßen oder Rohrleitungen, die entflammbare Flüssigkeiten oder Gase enthalten oder enthalten haben.
• Arbeiten Sie nicht auf Werkstoffen, die mit chlorierten Lösungsmitteln gereinigt worden sind. Arbeiten Sie auch nicht in der Nähe dieser Lösungsmittel.
• Nicht an Behältern schweißen, die unter Druck stehen.
• Entfernen Sie alle entflammbaren Stoffe (z. B. Holz, Papier, Stoffetzen o. ä.).
• Sorgen Sie für ausreichenden Luftaustausch oder geeignete Hilfsmittel, um die beim Schweißen in Lichtbogennähe freiwerdenden Rauchgase abzuführen. Es ist systematisch zu untersuchen, welche Grenzwerte für die jeweilige Zusammensetzung, Konzentration und Einwirkungsdauer der Schweißabgase gelten.

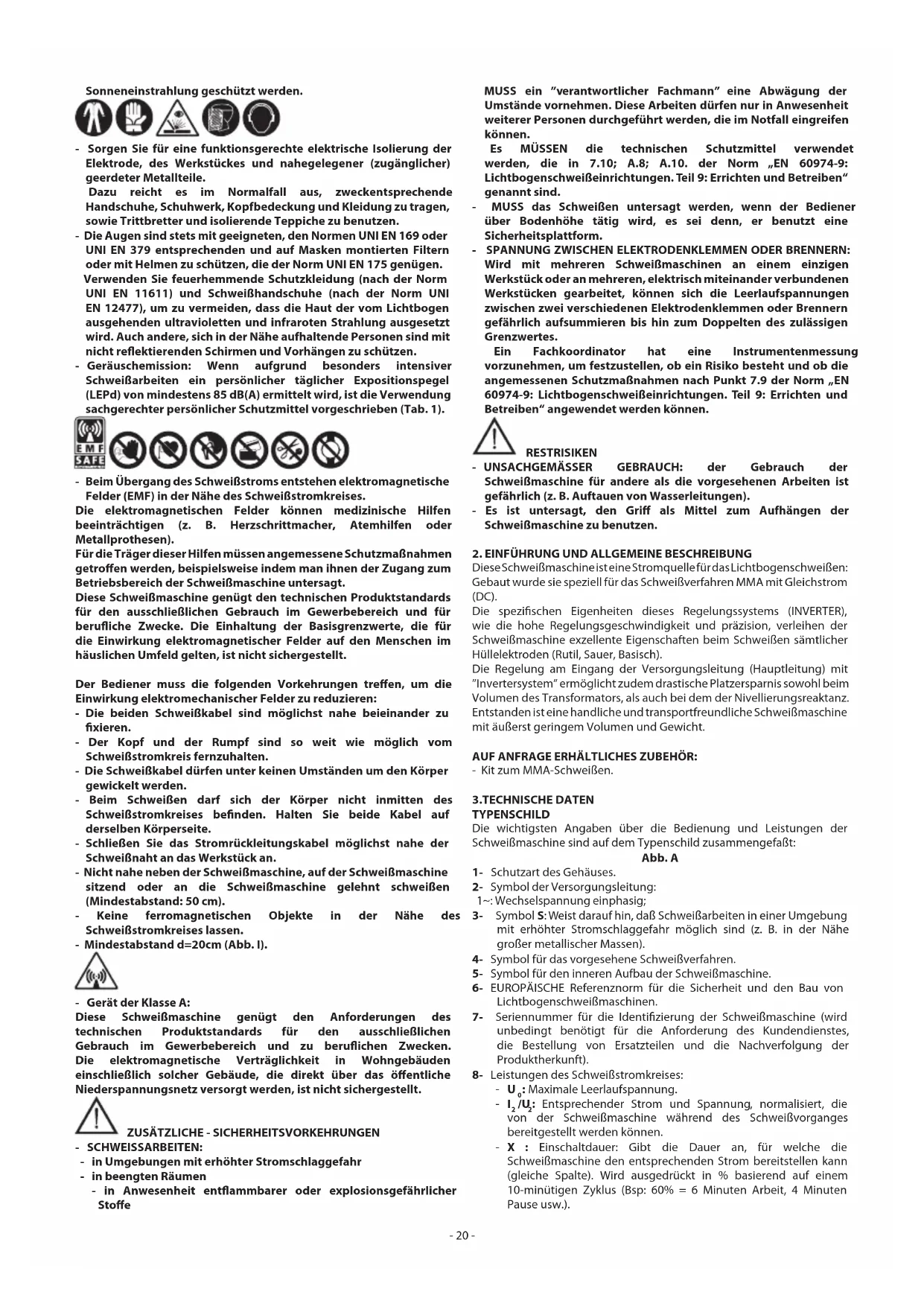

• Die Gasflasche (falls benutzt) muß vor Wärmequellen einschließlich

Sonneneinstrahlung geschützt werden.

• Sorgen Sie für eine funktionsgerechte elektrische Isolierung der Elektrode, des Werkstückes und nahegelegener (zugänglicher) geerdeter Metallteile.
  Dazu reicht es im Normalfall aus, zweckentsprechende Handschuhe, Schuhwerk, Kopfbedeckung und Kleidung zu tragen, sowie Trittbretter und isolierende Teppiche zu benutzen.
• Die Augen sind stets mit geeigneten, den Normen UNI EN 169 oder UNI EN 379 entsprechenden und auf Masken montierten Filtern oder mit Helmen zu schützen, die der Norm UNI EN 175 genügen. Verwenden Sie feuerhemmende Schutzkleidung (nach der Norm UNI EN 11611) und Schweißhandschuhe (nach der Norm UNI EN 12477), um zu vermeiden, dass die Haut der vom Lichtbogen ausgehenden ultravioletten und infraroten Strahlung ausgesetzt wird. Auch andere, sich in der Nähe aufhaltende Personen sind mit nicht reflektierenden Schirmen und Vorhängen zu schützen.
• Geräuschemission: Wenn aufgrund besonders intensiver Schweißarbeiten ein persönlicher täglicher Expositionspegel (LEPd) von mindestens 85 dB(A) ermittelt wird, ist die Verwendung sachgerechter persönlicher Schutzmittel vorgeschrieben (Tab. 1).

- Beim Übergang des Schweißstroms entstehen elektromagnetische Felder (EMF) in der Nähe des Schweißstromkreises.

Die elektromagnetischen Felder können medizinische Hilfen beeinträchtigen (z. B. Herzschrittmacher, Atemhilfen oder Metallprothesen).

Für die Träger dieser Hilfen müssen angemessene Schutzmaßnahmen getroffen werden, beispielsweise indem man ihnen der Zugang zum Betriebsbereich der Schweißmaschine untersagt.

Diese Schweißmaschine genügt den technischen Produktstandards für den ausschließlichen Gebrauch im Gewerbebereich und für berufliche Zwecke. Die Einhaltung der Basisgrenzwerte, die für die Einwirkung elektromagnetischer Felder auf den Menschen im häuslichen Umfeld gelten, ist nicht sichergestellt.

Der Bediener muss die folgenden Vorkehrungen treffen, um die Einwirkung elektromechanischer Felder zu reduzieren:

• Die beiden Schweißkabel sind möglichst nahe beieinander zu fixieren.
• Der Kopf und der Rumpf sind so weit wie möglich vom Schweißstromkreis fernzuhalten.
• Die Schweißkabel dürfen unter keinen Umständen um den Körper gewickelt werden.
• Beim Schweißen darf sich der Körper nicht inmitten des Schweißstromkreises befinden. Halten Sie beide Kabel auf derselben Körperseite.
• Schließen Sie das Stromrückleitungskabel möglichst nahe der Schweißnaht an das Werkstück an.
• Nicht nahe neben der Schweißmaschine, auf der Schweißmaschine sitzend oder an die Schweißmaschine gelehnt schweißen (Mindestabstand: 50 cm).

- Keine ferromagnetischen Objekte in der Nähe des Schweißstromkreises lassen.

- Mindestabstand d=20cm (Abb. I).

- Gerät der Klasse A:

Diese Schweißmaschine genügt den Anforderungen des technischen Produktstandards für den ausschließlichen Gebrauch im Gewerbebereich und zu beruflichen Zwecken. Die elektromagnetische Verträglichkeit in Wohngebäuden einschließlich solcher Gebäude, die direkt über das öffentliche Niederspannungsnetz versorgt werden, ist nicht sichergestellt.

ZUSÄTZLICHE - SICHERHEITSVORKEHRUNGEN

- SCHWEISSARBEITEN:

• in Umgebungen mit erhöhter Stromschlaggefahr
• in beengten Räumen

- in Anwesenheit entflammbarer oder explosionsgefährlicher Stoffe

MUSS ein "verantwortlicher Fachmann" eine Abwägung der Umstände vornehmen. Diese Arbeiten dürfen nur in Anwesenheit weiterer Personen durchgeführt werden, die im Notfall eingreifen können.

Es MÜSSEN die technischen Schutzmittel verwendet werden, die in 7.10; A.8; A.10. der Norm „EN 60974-9: Lichtbogenschweißeinrichtungen. Teil 9: Errichten und Betreiben“ genannt sind.

• MUSS das Schweißen untersagt werden, wenn der Bediener über Bodenhöhe tätig wird, es sei denn, er benutzt eine Sicherheitsplattform.
• SPANNUNG ZWISCHEN ELEKTRODENKLEMMEN ODER BRENNERN: Wird mit mehreren Schweißmaschinen an einem einzigen Werkstück oder an mehreren, elektrisch miteinander verbundenen Werkstücken gearbeitet, können sich die Leerlaufspannungen zwischen zwei verschiedenen Elektrodenklemmen oder Brennern gefährlich aufsummieren bis hin zum Doppelten des zulässigen Grenzwertes.

Ein Fachkoordinator hat eine Instrumentenmessung vorzunehmen, um festzustellen, ob ein Risiko besteht und ob die angemessenen Schutzmaßnahmen nach Punkt 7.9 der Norm „EN 60974-9: Lichtbogenschweißeinrichtungen. Teil 9: Errichten und Betreiben“ angewendet werden können.

RESTRISIKEN

• UNSACHGEMÄSSER GEBRAUCH: der Gebrauch der Schweißmaschine für andere als die vorgesehenen Arbeiten ist gefährlich (z. B. Auftauen von Wasserleitungen).
• Es ist untersagt, den Griff als Mittel zum Aufhängen der Schweißmaschine zu benutzen.

2. EINFÜHRUNG UND ALLGEMEINE BESCHREIBUNG

Diese Schweißmaschine ist eine Stromquelle für das Lichtbogenschweißen: Gebaut wurde sie speziell für das Schweißverfahren MMA mit Gleichstrom (DC).

Die spezifischen Eigenheiten dieses Regelungssystems (INVERTER), wie die hohe Regelungsgeschwindigkeit und präzision, verleihen der Schweißmaschine exzellente Eigenschaften beim Schweißen sämtlicher Hüllelektroden (Rutil, Sauer, Basisch).

Die Regelung am Eingang der Versorgungsleitung (Hauptleitung) mit "Invertersystem" ermöglicht zudem drastische Platzersparnis sowohl beim Volumen des Transformers, als auch bei dem der Nivellierungsreaktanz. Entstanden ist eine handliche und transportfreundliche Schweißmaschine mit äußerst geringem Volumen und Gewicht.

AUF ANFRAGE ERHÄLTLICHES ZUBEHÖR:

- Kit zum MMA-Schweißen.

3.TECHNISCHE DATEN

TYPENSCHILD

Die wichtigsten Angaben über die Bedienung und Leistungen der Schweißmaschine sind auf dem Typenschild zusammengefaßt:

Abb. A

1- Schutzart des Gehäuses.
2- Symbol der Versorgungsleitung:

1\~: Wechselspannung einphasig;

3- Symbol S: Weist darauf hin, daß Schweißarbeiten in einer Umgebung mit erhöhter Stromschlaggefahr möglich sind (z. B. in der Nähe großer metallischer Massen).
4- Symbol für das vorgesehene Schweißverfahren.
5- Symbol für den inneren Aufbau der Schweißmaschine.
6- EUROPÄISCHE Referenznorm für die Sicherheit und den Bau von Lichtbogenschweißmaschinen.
7- Seriennummer für die Identifizierung der Schweißmaschine (wird unbedingt benötigt für die Anforderung des Kundendienstes, die Bestellung von Ersatzteilen und die Nachverfolgung der Produktherkunft).
8- Leistungen des Schweißstromkreises:

- U_0 : Maximale Leerlaufspannung.

• I_2/U_2 : Entsprechender Strom und Spannung, normalisiert, die von der Schweißmaschine während des Schweißvorganges bereitgestellt werden können.
• X : Einschaltdauer: Gibt die Dauer an, für welche die Schweißmaschine den entsprechenden Strom bereitstellen kann (gleiche Spalte). Wird ausgedrückt in % basierend auf einem 10-minütigen Zyklus (Bsp: 60% = 6 Minuten Arbeit, 4 Minuten Pause usw.).

Werden die Gebrauchsfaktoren (Angaben des Typenschildes bezogen auf auf eine Raumtemperatur von 40°C) überschritten, schreitet die thermische Absicherung ein (die Schweißmaschine wird in den Stand-by-Modus versetzt, bis die Temperatur den Grenzwert wieder unterschritten hat).

- A/V-A/V: Gibt den Regelbereich des Schweißstroms (Minimum - Maximum) bei der entsprechenden Lichtbogenspannung an.

9- Kenndaten der Versorgungsleitung:

- „UWechselspannung und Frequenz für die Versorgung der Schweißmaschine (Zulässige Grenzen ±10%):

- 1 max : Maximale Stromaufnahme der Leitung. - 1 off: Tatsächliche Stromversorgung.

10- : Für den Leitungsschutz erforderlicher Wert der trägen Sicherungen.

11- Symbole mit Bezug auf Sicherheitsnormen. Die Bedeutung ist im Kapitel 1 "Allgemeine Sicherheit für das Lichtbogenschweißen" erläutert.

Anmerkung: Das Typenschild in diesem Beispiel gibt nur die Bedeutung der Symbole und Ziffern wider, die genauen Werte der technischen Daten für Ihre eigene Schweißmaschine ist unmittelbar dem dort sitzenden Typenschild zu entnehmen.

SONSTIGE TECHNISCHE DATEN:

- SCHWEISSMASCHINE:

- siehe Tabelle 1 (TAB.1)

- %USE AT 20°C (wenn auf dem Mantel der Schweißmaschine vorhanden).

USE AT 20°C, nennt für jeden Durchmesser (∅ ELECTRODE) die Anzahl der bei 20°C in einem Zeitraum von 10 Minuten schweißbaren Elektroden (ELECTRODES 10 MIN). Für jeden Elektrodenwechsel werden 20 Sekunden angesetzt; dieser Wert wird auch als prozentualer Anteil (%USE) der maximal schweißbaren Elektrodenzahl angegeben.

ELEKTRODENKLEMME: siehe Tabelle 2 (TAB. 2)

Das Gewicht der Schweißmaschine ist in Tabelle 1 (TAB.1) aufgeführt.

4. BESCHREIBUNG DER SCHWEISSMASCHINE

Die Schweißmaschine besteht hauptsächlich aus einem Leistungsmodul und einem Steuerungs/Kontrollmodul, die sich auf einer Printplatte befinden und dorthingehen entwickelt wurden, daß die größtmögliche Zuverläßigkeit und geringe Instandhaltung gewährleistet werden können.

Abb. B

1- Eingang Versorgungsleitung (1\~), Gleichrichteraggregat und Glättungskondensatoren.
2 - Transistor-Driver Schaltbrücke (IGBT), wechselt die Spannung der gleichgerichteten Leitung in Wechselspannung bei hoher Frequenz um und steuert die Leistung im Verhältnis zu Strom/Spannung der gewünschten Schweißart.
3 - Hochfrequenztransformator: Die Primärwicklung wird durch die Spannung, die Block 2 konvertiert hat, versorgt. Die Aufgabe ist, die Spannung und den Strom
an die für das Bogenschweißen notwendigen Werte anzupassen und gleichzeitig den Schweißstromkreis von der Hauptleitung galvanisch zu trennen.
4 - Sekündärgleichrichterbrücke mit Ausgleichinduktanz Stromsensor: Wechselt Wechselspannung/strom, die von der Primärwicklung erzeugt werden, in Gleichstrom/spannung bei äußerst niedriger Wellenbewengung.
5 - Elektronischekarte und Steuerplatte Kontrolliert: sofort den Wert des Schweissstromes und vergleicht ihn mit Wert, der von dem Operator aufgestellt wird. Moduliert die Steuerimpulse der IGBT Driver. Bestimmt die dynamische Reaktion des Stroms während der Elektrodenschmelze (kurzzeitige Kurzschlüsse) und überwacht die Sicherheitssysteme.

Das Modell "DUAL VOLTAGE AUTOMATIC" hat eine Einrichtung, die automatisch die Netzspannung erkennt (115V ac - 230V ac) und das Gerät auf den korrekten Betrieb vorbereitet.

An der LED-Farbe kann der Benutzer ablesen, ob das Gerät mit 115V ac oder mit 230V ac gespeist wird (Abb. C (3)).

• Die GRÜNE LED weist darauf hin, daß das Gerät an das Netz mit 230V ac angeschlossen ist.
• Die ORANGEFARBENE LED bedeutet, daß das Gerät an das Netz mit 115V ac angeschlossen ist.

Während des Betriebes im 115V ac - Modus kommt es vor, daß bei längeren und stärkeren Überspannungen das Gerät in den 230V ac

- Betrieb umschaltet.

In diesem Fall muß das Gerät zur Wiederaufnahme der Schweißarbeiten aus- und wieder eingeschaltet werden. Schalten Sie das Gerät erst wieder ein, wenn die LED (Abb. C (3)) ganz erloschen ist.

ANSCHLUSSTEILE, STEUERUNG UND LEUCHTANZEIGE SCHWEISSMASCHINE

Vordere Abdeckung:

Abb. C

1- Schnellkupplung positiv (+) zum Anschluß des Schweißkabels.
2- GELBER LED: normalerweise abgeschaltet, wenn er geschaltet ist, zeigt er eine Anomalie an, die den Schweisstrom aus verschiedenen Gründen blockiert, die sein können:

• Thermischer Schutz: im Innern der Maschine ist eine zu hohe Temperatur erreicht worden.
  Die Maschine bleibt angeschaltet ohne Strom abzugeben bis zum Erreichen einer Normaltemperatur. Die Wiederversorgung ist automatisch.
• Schutz gegen Ueber - und Unterspannung der Linie: blockiert die Maschine: die Versorgungsspannung weicht mehr als +/-15% vom Wert auf dem Typenschild ab. ACHTUNG: Wenn der genannte obere Spannungsgrenzwert überschritten wird, kann das Gerät ernsten Schaden nehmen.
• ANTI STICK - Schutz: Er schaltet die Schweißmaschine selbsttätig ab, wenn die Elektrode am Werkstück verklebt. Dadurch läßt sie sich entfernen, ohne den Elektrodenhalter zu beschädigen.

3- GRÜNER LED : Netzanschluß, Gerät betriebsbereit.
4- Potentiometer zur Stromsteuerung mit Ampereskala, erlaubt auch während des Schweißens die Steuerung.

(Das Modell "DUAL VOLTAGE AUTOMATIC" verfügt über eineoppelte Ampere-Meßskala).

5- Schnellkupplung negativ (-) zum Anschluß des Schweißkabels.

Hintere Abdeckung

Fig. D

1- Netzkabel mit Stecker CEE 2 P + ( ≡) (beim Modell "DUAL VOLTAGE AUTOMATIC" hat das Kabel keinen Stecker).
2- Hauptschalter O/OFF - I/ON leuchtet auf.

5. INSTALLATION

ACHTUNG! VOR BEGINN ALLER ARBEITEN ZUR

INSTALLATION UND ZUM ANSCHLUSS AN DIE STROMVERSORGUNG MUSS DIE SCHWEISSMASCHINE UNBEDINGT AUSGESCHALTET UND VOM STROMNETZ GETRENNT WERDEN.

DIE STROMANSCHLÜSSE DÜRFEN AUSSCHLIESSLICH VON FACHKUNDIGEM PERSONAL DURCHGEFÜHRT WERDEN.

EINRICHTUNG

Die Schweißmaschine von der Verpackung befreien, die lose gelieferten Teile sind zu montieren.

Zusammensetzen Stromrückleitungskabel und Klemme Abb. E

Zusammensetzen Schweißkabel und Elektrodenklemme Abb. F

ANHEBEN DER SCHWEISSMASCHINE

Alle in diesem Handbuch beschriebenen Schweißmaschinen müssen an dem Griff oder dem Riemen angehoben werden, der je nach Modell im Lieferumfang enthalten ist (zur Montage siehe ABB. L).

AUFSTELLUNG DER SCHWEISSMASCHINE

Suchen Sie den Installationsort der Schweißmaschine so aus, daß der Ein- und Austritt der Kühlluft nicht behindert wird (Zwangsumwälzung mit Ventilator, falls vorhanden); stellen Sie gleichzeitig sicher, daß keine leitenden Stäube, korrosiven Dämpfe, Feuchtigkeit u. a. angesaugt werden.

Um die Schweißmaschine herum müssen mindestens 250 mm Platz frei bleiben.

ACHTUNG! Die Schweißmaschine ist auf einer flachen, end tragfähigen Oberfläche aufzustellen, um das Umkippen

und Verschieben der Maschine zu verhindern.

NETZANSCHLUSS

• Bevor die elektrischen Anschlüsse hergestellt werden, ist zu prüfen, ob die Daten auf dem Typenschild der Schweißmaschine mit der Netzspannung und frequenz am Installationsort übereinstimmen.
• Die Schweißmaschine darf ausschließlich mit einem Speisesystem verbunden werden, das einen geerdeten Nulleiter hat.
• Zum Schutz vor indirektem Kontakt müssen folgende Differenzialschaltertypen benutzt werden:

- Typ A ( ) für einphasige Maschinen;

- Typ B ( ) für dreiphasige Maschinen.

- Um den Anforderungen der Norm EN 61000-3-11 (Flicker) gerecht zu werden, empfiehlt es sich, die Schweißmaschinen an den Schnittstellen des Versorgungsnetzes anzuschließen, die eine Impedanz aufweisen von unter:

• Die Schweißmaschine genügt nicht den Anforderungen der Norm IEC/EN 61000-3-12.
  Wenn sie an ein öffentliches Versorgungsnetz angeschlossen wird, hat der Installierende oder der Betreiber pflichtgemäß unter seiner Verantwortung zu prüfen, ob die Schweißmaschine angeschlossen werden darf (falls erforderlich, ziehen Sie den Betreiber des Verteilernetzes zurate).
• Die Schweißmaschinen sind, soweit nicht anderes angegeben (MPGE) mit Stromaggregaten kompatibel, deren Versorgungsspannung um bis zu ± 15% schwankt.

Für einen korrekten Gebrauch muss das Stromaggregat normal in Betrieb genommen werden, bevor der Inverter angeschlossen werden kann.

- STECKER UND BUCHSE

• Das Modell 230V ist in der Anfangsausstattung mit Versorgungskabel mit Normstecker ausgestattet (2P + T) 16A/250V. Sie kann also mit einer Netzdose mit Sicherungen oder Leistungsschalter verbunden werden. Der zugehörige Erdungsanschluß muß mit dem Schutzleiter (gelb-grün) der Versorgungsleitung verbunden werden. In Tabelle (TAB.1) sind die empfohlenen Amperewerte der trägen Leitungssicherungen aufgeführt, die auszuwählen sind nach dem von der Schweißmaschine abgegebenen max. Nennstrom und der Versorgungsnennspannung.
• Für Schweißmaschinen ohne Stromstecker (Modelle 115/230V), Verbinden Sie mit dem Versorgungskabel einen Normstecker (2P + T) mit ausreichender Stromfestigkeit und richten Sie eine Netzdose ein mit Schmelzsicherungen oder Leistungsschalter. Der zugehörige Erdungsanschluß muß mit dem Schutzleiter (gelbgrün) verbunden der Versorgungsleitung verbunden werden. In Tabelle (TAB.1) sind die empfohlenen Amperewerte der trägen Leitungssicherungen aufgeführt, die auszuwählen sind nach dem von der Schweißmaschine abgegebenen max. Nennstrom und der Versorgungsnennspannung.

ACHTUNG! Bei Mißachtung der obigen Regeln wird das herstellerseitig vorgesehene Sicherheitssystem (Klasse I) ausgehebelt. Schwere Gefahren für die beteiligten Personen (z. B. Stromschlag) und Sachwerte (z. B. Brand) sind die Folge.

ANSCHLÜSSE DES SCHWEISSSTROMKREISES

ACHTUNG! BEVOR DIE FOLGENDEN ANSCHLÜSSE

VORGENOMMEN WERDEN, IST SICHERZUSTELLEN, DASS

DIE SCHWEISSMASCHINE AUSGESCHALTET UND VOM

VERSORGUNGSNETZ GENOMMEN IST.

In Tabelle (TAB. 1) sind für den jeweiligen maximal abgegebenen Schweißstrom der Schweißmaschine die empfohlenen Werte für den Querschnitt des Schweißkabels aufgeführt (in mm ^2 ).

MMA-SCHWEISSEN

Fast alle umhüllten Elektroden müssen mit dem Pluspol (+) des Generators verbunden werden, nur sauerumhüllte Elektroden mit dem Minuspul (-).

SCHWEISSEN MIT GLEICHSTROM

Anschluß Schweißkabel mit Elektrodenhalter

Das Schweißkabel hat am Ende eine spezielle Klemme zum Festhalten des nicht umhüllten Elektrodenteils.

Dieses Kabel wird an die Klemme mit dem Symbol (+) angeschlossen.

Anschluß Schweißstrom-Rückleitungskabel

Es wird mit dem Werkstück oder der Metallbank verbunden, auf dem es aufliegt, und zwar so nah wie möglich an der Schweißnaht.

Dieses Kabel ist an die Klemme mit dem Symbol (-) anzuschließen.

Empfehlungen:

• Drehen Sie die Stecker der Schweißkabel so tief es geht in die Schnellanschlüsse (falls vorhanden), damit ein einwandfreier elektrischer Kontakt sichergestellt ist; andernfalls überhitzen sich die Stecker, verschleiben vorzeitig und büßen an Wirkung ein.
• Verwenden Sie möglichst kurze Schweißkabel.
• Vermeiden Sie es, anstelle des Schweißstrom-Rückleitungskabels metallische Strukturen zu verwenden, die nicht zum Werkstück gehören; dadurch wird die Sicherheit beeinträchtigt und möglicherweise nicht zufriedenstellende Schweißergebnisse hervorgebracht.

6. SCHWEISSEN: VERFAHRENSBESCHREIBUNG

• Befolgen Sie auf jeden Fall dei Angaben des Hersteller über die Art der Elektrode, die richtige Polarität sowie den optimalen Stromwert.
• Der Schweißstrom wird in Abhängigkeit zum Elektrodendurchmesser und zum verwendeten Arbeitsstück bestimmt. In der Folge die Stromwerte im Vergleich zum Durchmesser:

∅ Elektrodendurchmesser (mm)	Schweißstrom (A)
	min. max.
1.6 25 50
2 40 80
2.5 60 110
3.2 80 160
4 120	200

• Beachten Sie, daß bei gleichbleibendem Elektrodendurchmesser höhere Stromwerte für Schweißarbeiten in der Ebene und niedere Werte für Schweißen in der Vertikale oder über dem Kopf ver wendet werden müssen.
• Die mechanischen Eigenschaften der Schweißnaht werden nicht nur von der gewählten Stromstärke bestimmt, sondern auch von den anderen Schweißparametern wie der Lichtbogenlänge, der Ausführungsgeschwindigkeit und , dem Durchmesser und der Güte der Elektroden (Elektroden werden am besten in den entsprechenden Packungen oder Behältern aufbewahrt, wo sie vor Feuchtigkeit geschützt sind).

Arbeitsvorgang

• Halten Sie sich die Maske VOR DAS GESICHT und reiben Sie die Elektrodenspitze auf dem Werkstück so, als ob Sie ein Zündholz anzünden. Das ist die korrekte Art, den Bogen zu zünden.
  ACHTUNG: STECHEN SIE NICHT mit der Elektrode am Werkstück herum, da sonst der Mantel der Elektrode beschädigt werden könnte und damit das Entzünden des Bogens erschwert wird.
• Sobald sich der Bogen entzündet hat, halten Sie die Elektrode in dem Abstand, der dem Elektrodendurchmesser entspricht, vom Werkstück entfernt. Halten Sie nun diesen Abstand so konstant wie möglich während des Schweißens ein. Beachten Sie, daß der Stellwinkel der Elektrode in Arbeitsrichtungungefähr 20-30 Grad betragen soll (Abb.G).
• Am Ende der Schweißnaht führen Sie die Elektrode leicht gegen die Arbeitsrichtung zurück, um den Krater zu füllen. Dann heben Sie ruckartig die Elektrode aus dem Schweißbad, um so den Bogen auszulöschen.

ANSICHTEN DER SCHWEISSNAHT

Abb. H

7. WARTUNG

ACHTUNG! VOR BEGINN DER WARTUNGSARBEITEN IST SICHERZUSTELLEN, DASS DIE SCHWEISSMASCHINE AUSGESCHALTET UND VOM VERSORGUNGSNETZ GETRENNT IST.

AUSSERORDENTLICHE WARTUNG

UNTER DIE AUSSERORDENTLICHE WARTUNG FALLENDE TÄTIGKEITEN

DÜRFEN AUSSCHLIESSLICH VON FACHLEUTEN IM BEREICH DER ELEKTROMECHANIK UND NACH DER TECHNISCHEN NORM IEC/EN 60974-4 AUSGEFÜHRT WERDEN.

VORSICHT! BEVOR DIE TAFELN DER SCHWEISSMASCHINE ENTFERNT WERDEN, UM AUF IHR INNERES ZUZUGREIFEN, IST SICHERZUSTELLEN, DASS SIE ABGESCHALTET UND VOM VERSORGUNGSNETZ GETRENNT IST.

Werden Kontrollen durchgeführt, während das Innere der Schweißmaschine unter Spannung steht, besteht die Gefahr eines schweren Stromschlages bei direktem Kontakt mit spannungsführenden Teilen oder von Verletzungen beim direkten Kontakt mit Bewegungselementen.

• Regelmäßig und in der Häufigkeit auf die Verwendungsweise und die Staubentwicklung am Arbeitsort abgestimmt, muß das Innere der Schweißmaschine inspiziert werden. Der Staub, der sich auf Transformator, Reaktanz und Gleichrichter abgelagert hat, ist mit trockener Druckluft abzublasen (max 10bar).
• Vermeiden Sie es, den Druckluftstrahl auf die elektronischen Karten zu richten. Sie sind mit einer besonders weichen Bürste oder geeigneten Lösungsmitteln bei Bedarf zu reinigen.
• Wenn Gelegenheit besteht, prüfen Sie, ob die elektrischen Anschlüsse festsitzen und ob die Kabelisolierungen unversehrt sind.

- Nach Beendigung dieser Arbeiten werden die Tafeln der Schweißmaschine wieder angebracht und die Feststellschrauben wieder vollständig angezogen.

- Vermeiden Sie unter allen Umständen, bei geöffneter Schweißmaschine zu arbeiten.

- Nach Abschluss der Wartung oder Reparatur sind die Anschlüsse und Verkabelungen wieder in den ursprünglichen Zustand zu versetzen. Achten Sie darauf, dass diese nicht mit beweglichen Teilen oder solchen Teilen in Berührung kommen, die hohe Temperaturen erreichen können. Alle Leiter wieder wie zuvor bündeln, wobei darauf zu achten ist, dass die Hochspannungsanschlüsse des Primärtrafos von den Niederspannungsanschlüssen der Sekundärtrafos getrennt gehalten werden.

Verwenden Sie alle originalen Unterlegscheiben und Schrauben, um das Gehäuse wieder zu schließen.

8. FEHLERSUCHE

FALLS DAS GERÄT UNBEFRIEDIGEND ARBEITET, SOLTEN SIE, BEVOR SIE EINE SYSTEMATISCHE PRÜFUNG VORNEHMEN ODER SICH AN EIN SERVICEZENTRUM WENDEN FOLGENDES BEACHTEN:

• Der Schweißstrom, der mittels Potentiometer reguliert wird, muß an den Durchmesser und den Typ der Elektrode angepaßt werden.
• Wenn der Hauptschalter auf ON steht, die Korrekte Lampe angeschaltet ist, wenn dem nicht so ist, liegt der Fehler normaler weise an der Versorgungsleitung (Kabel, Stecker u/o Steckdose, Sicherungen etc.).
• Der gelbe Led, der den Eingriff der thermischen Sicherheit der Ober - und Unterspannung oder von einem Kurzschluss anzeigt, nicht eingeschaltet ist.
• Sich versichern, dass das Verhältnis der nominalen Intermittenz beachtet worden ist; im Fall des Eingriffs des thermischen Schutzes auf die natürliche Abkühlung der Maschine warten und die Funktion des Ventilators kontrollieren.
• Kontrollieren Sie die Leitungsspannung: Wenn der Wert zu hoch oder zu niedrig ist, bleibt die Schweißmaschine ausgeschalte.
• Kontrollieren, dass kein Kurzschluss am Ausgang der Maschine ist, in diesem Fall muss man die Störung beseitigen.
• Die Anschlusse an den Schweissstromkreis muessen korrekt durchgefuehrt worden sein. Vorallem die massekabelklemme sollte fest am Werkstruck befestigt sein und keine Isoliermaterialen (z.B. Lack) dazwischen liegen.
• Das Schutzgas soll korrekt (Argon 99%) und in der richtigen Menge verwendet werden.

(RU)

3. TECHNISCHE GEGEVENS KENTEKENPLAAT

ANDERE TECHNISCHE GEGEVENS:

- LASMACHINE:

ÄRKÄRTAS TEHNISKÄ APKOPE

ÄRKÄRTAS TEHNISKO APKOPI VAR VEIKT TIKAI PIEREDZËJUŠAIS VAI KVALIFICËTAIS PERSONÄLS, KURAM IR ZINÄŠANAS ELEKTRIBAS UN MEHÄNIKAS JOMÄ UN SASKAÑÄ AR TEHNISKO NORMU IEC/EN 60974-4.

ÄRKÄRTËJÄ TEHNISKÄ APKOPE

ÄRKÄRTËJO TEHNISKO APKOPI VAR VEIKT TIKAI PIEREDZËJUŠAIS VAI KVALIFICËTS PERSONÄLS, KURAM IR ZINÄŠANAS ELEKTROMEHÄNIKAS JOMÄ.

UZMANĪBU! PIRMS METINĀŠANAS APARĀTA PANELU ANAS UN TUVOŠANOS IEKŠĒJAI DAļAI PĀRLIECINIETIES, KA ANAS APARĀTS IR IZSLĒGTS UN ATSLĒGTS NO BAROŠANAS

Veicot pârbaudes kad metinăšanas aparăta iekšëjas dajas atrodas zem sprieguma var iegüt smagu elektrošoku pieskaroties pie zem spriegojuma esošajâm detaļăm un/vai var ievainoties, pieskaroties pie kustīgăm dāļăm.

POZOSTAŁE DANE TECHNICZNE:

- SPAWARKA:

Der Hersteller übernimmt die Gewährleistung für den einwandfreien Betrieb der Maschinen und verpflichtet sich, solche Teile kostenlos zu ersetzen, die aufgrund schlechter Materialqualität und von Herstellungsfehlern innerhalb von 12 Monaten ab der Inbetriebnahme schadhaft werden. Als Nachweis der Inbetriebnahme gilt der Garantieschein. Werden Maschinen zurückgesendet, muß dies - auch im Rahmen der Gewährleistung - FRACHTFREI geschehen. Sie werden anschließend per FRACHTNACHNACHNAME wieder zurückgesendet. Von den Regelungen ausgenommen sind Maschinen, die nach der Europäischen Richtlinie 1999/44/EG unter die Verbrauchsgüter fallen, und nur dann, wenn sie in einem Mitgliedstaat der EU verkauft worden sind. Der Garantieschein ist nur gültig, wenn ihm der Kassenbon oder der Lieferschein beiliegt. Unsere Gewährleistung bezieht sich nicht auf Schäden aufgrund fehlerhafter oder nachlässiger Behandlung oder aufgrund von Fremdeinwirkung. Außerdem wird jede Haftung für direkte und indirekte Schäden ausgeschlossen.

(RU) ГАРАНТИЯ
