Tuotetyyppi	MMA-hitsauskone (päällystetty elektrodi)
Tekniikka	IGBT-transistori-invertteri
Syöttöjännite	230 V yksivaiheinen (Dual Voltage Automatic -malli: 115/230 V automaattisella tunnistuksella)
Hitsausvirran alue	25 - 150 A
Käyttösuhde (40°C:ssa)	60% 150 A:lla, 100% 90 A:lla
Suositeltavat elektrodien halkaisijat	1,6 - 4,0 mm
Lämpösuojaus	Automaattinen pysäytys ylikuumenemisen yhteydessä
Tarttumissuoja	Automaattinen tunnistus ja lukitus elektrodin tarttuessa
Yli- ja alijännitesuoja	Kyllä, lukitus jos jännite ±15% alueen ulkopuolella
Paino	Noin 6 kg
Mitat (P x L x K)	350 x 200 x 300 mm
Suojausluokka	IP21S (suoja vesiroiskeita ja kiinteitä esineitä vastaan)
Säännöllinen huolto	Sisäinen puhdistus kuivalla paineilmalla (max 10 bar); sähköliitäntöjen tarkistus
Elektronisten piirien puhdistus	Pehmeä harja tai sopivat liuottimet; vältä suoraa ilmasuihkua
Käyttäjän turvallisuus	Galvaaninen erotus, suoja epäsuoria kosketuksia vastaan, hitsausmaski pakollinen
Mukana toimitettavat tarvikkeet	Virtajohto pistokkeella, käyttöohje; elektrodipidin ja maadoituskaapeli valinnaisia
Varaosat saatavilla	Elektrodipihdit, kaapelit, pikaliittimet, sulakkeet, tiivisteet
Korjattavuus	Telwinin tekninen tuki; alkuperäisten osien käyttö suositeltavaa
Takuu	12 kuukautta käyttöönotosta (todistuksen mukaan)
Lisätiedot	Standardien EN 60974-1 ja EN 60974-9 mukainen

Usein kysytyt kysymykset - Infinity 150 Telwin

Kuinka valita hitsausvirta elektrodin halkaisijan mukaan?

Katso ohjeellista taulukkoa: 1,6 mm:n elektrodilla käytä 25-50 A; 2 mm: 40-80 A; 2,5 mm: 60-110 A; 3,2 mm: 80-160 A; 4 mm: 120-200 A. Säädä hitsausasennon mukaan (vaaka, pysty, katto).

Mikä on kaaren sytytysmenettely?

Pidä maskia kasvojesi edessä, hiero elektrodin kärkeä työkappaleeseen kuin tulitikkua. Älä naputa elektrodia, jotta pinnoite ei vaurioidu. Pidä kaaren pituus elektrodin halkaisijan suuruisena ja kallista elektrodia 20-30° etenemissuuntaan.

Mitä tehdä, jos keltainen merkkivalo syttyy?

Keltainen merkkivalo ilmaisee häiriötä: lämpösuojaus (odota automaattista jäähtymistä), yli- tai alijännitesuoja (tarkista verkkojännite) tai tarttumissuoja (irrota elektrodi käsin). Kone käynnistyy automaattisesti uudelleen vian korjaannuttua.

Kuinka kytket paluukaapelin ja elektrodipihdit?

Kytke hitsauskaapeli positiiviseen (+) napaan ja elektrodipihdit. Paluukaapeli (massa) kytketään negatiiviseen (-) napaan ja työkappaleeseen mahdollisimman lähelle liitosta. Kiristä liittimet tiukasti pikaliittimiin.

Mikä on koneen käyttösuhde (duty cycle)?

Käyttösuhde on 60 % maksimivirralla (150 A), mikä tarkoittaa 6 minuuttia hitsausta ja 4 minuuttia taukoa 10 minuutin jaksossa. Pienemmällä virralla (90 A) käyttösuhde on 100 % (jatkuva hitsaus).

Kuinka puhdistaa koneen sisäosa?

Irrota kone verkosta. Avaa paneelit ja puhdista muuntaja ja tasasuuntaaja kuivalla paineilmalla (max 10 bar). Vältä ilmasuihkun suuntaamista elektroniikkakorteille; puhdista ne pehmeällä harjalla tai sopivalla liuottimella.

Mitä tehdä, jos elektrodi tarttuu työkappaleeseen?

Tarttumissuoja estää automaattisesti virran. Odota muutama sekunti ja irrota elektrodi käsin vääntämällä tai käyttämällä pihtejä. Kone palaa normaalitilaan irrotuksen jälkeen.

Kuinka käyttää konetta 115 V -tilassa (Dual Voltage -malli)?

Kone tunnistaa jännitteen automaattisesti. Oranssi LED ilmaisee 115 V, vihreä LED 230 V. Jos 115 V -tilassa esiintyy pitkittynyttä ylijännitettä, kone voi vaihtaa 230 V:een turvallisuuden vuoksi. Sammuta ja käynnistä uudelleen, kun LED on sammunut kokonaan.

Mitä lisävarusteita on saatavilla Telwin Infinity 150 -malliin?

Pyynnöstä saat MMA-hitsaussarjan, joka sisältää elektrodipidin, kaapelit ja pihdit. Muita lisätarvikkeita, kuten hitsausmaskeja, käsineitä ja elektrodeja, on saatavilla jälleenmyyjältäsi.

Kuinka ottaa yhteyttä Telwinin huoltoon?

Teknisen tuen tai varaosien kyselyissä ota yhteyttä valtuutettuun Telwin-huoltokeskukseen. Pidä koneen tyyppikilven rekisterinumero esillä. 12 kuukauden takuu edellyttää takuutodistusta ja ostokuittia.

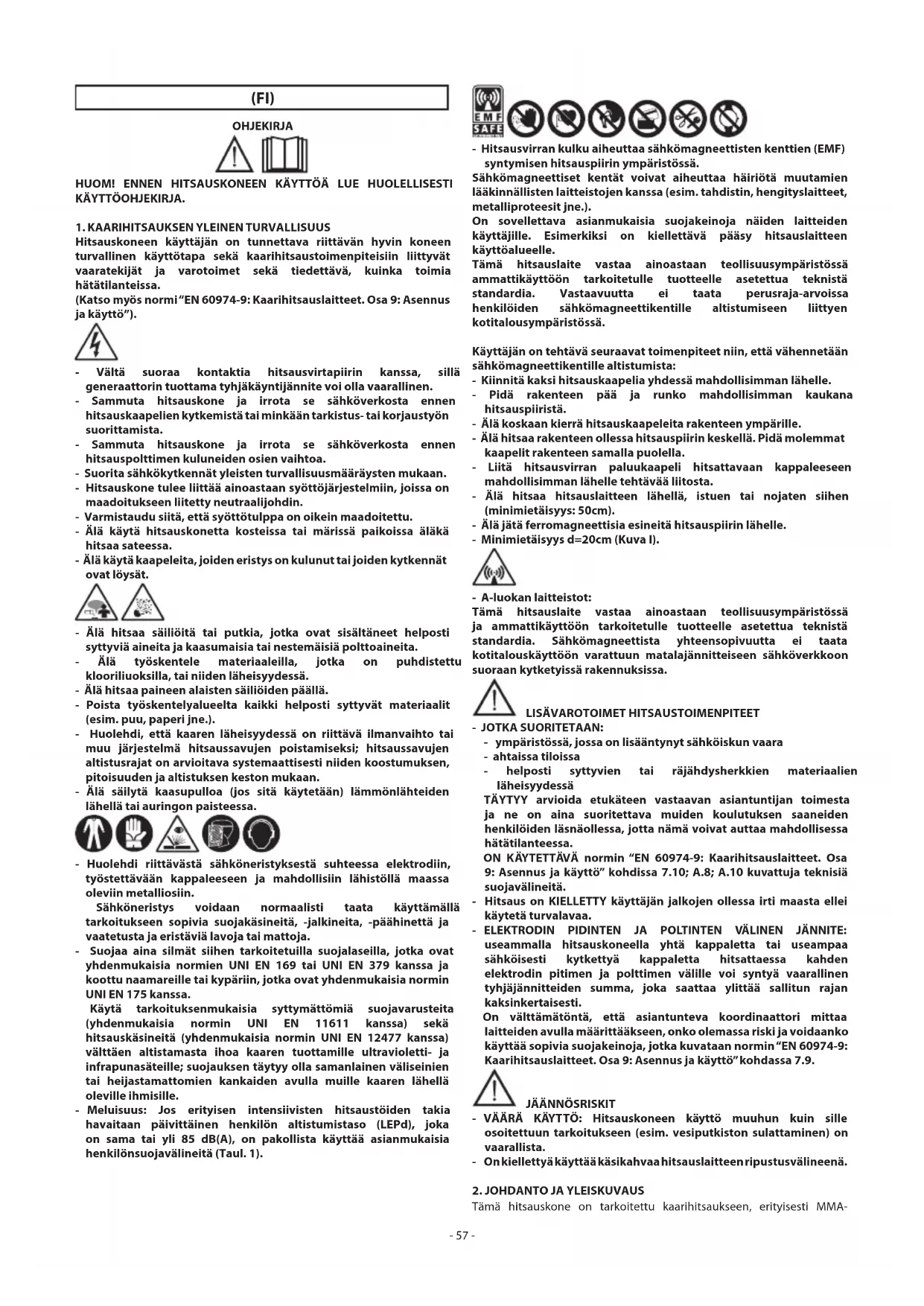

KÄYTTÖOHJE Infinity 150 Telwin

Hitsauskoneen käyttäjän on tunnettava riittävän hyvin koneen turvallinen käyttötapa sekä kaarihitsaustoimenpiteisiin liittyvät vaaratekijät ja varotoimet sekä tiedettävä, kuinka toimia hätätilanteissa.

(Katso myös normi "EN 60974-9: Kaarihitsauslaitteet. Osa 9: Asennus ja käyttö").

• Vältä suoraa kontaktia hitsausvirtapiirin kanssa, sillä generaattorin tuottama tyhjäkäyntijännite voi olla vaarallinen.
• Sammuta hitsauskone ja irrota se sähköverkosta ennen hitsauskaapelien kytkemistä tai minkään tarkistus- tai korjaustyön suorittamista.
• Sammuta hitsauskone ja irrota se sähköverkosta ennen hitsauspolttimen kuluneiden osien vaihtoa.
• Suorita sähkökytkennät yleisten turvallisuusmääräysten mukaan.
• Hitsauskone tulee liittää ainoastaan syöttöjärjestelmiin, joissa on maadoitukseen liitetty neutraalijohdin.
• Varmistaudu siitä, että syöttötulppa on oikein maadoitettu.
• Älä käytä hitsauskonetta kosteissa tai märissä paikoissa äläkä hitsaa sateessa.
• Älä käytä kaapeleita, joiden eristys on kulunut tai joiden kytkennät ovat löysät.

• Älä hitsaa säiliöitä tai putkia, jotka ovat sisältäneet helposti syttyviä aineita ja kaasumalsia tai nestemäisiä polttoaineita.
• Älä työskentele materiaaleilla, jotka on puhdistettu klooriliuoksilla, tai niiden läheisyydessä.
• Älä hitsaa paineen alaisten säiliöiden päällä.
• Poista työskentelyalueelta kaikki helposti syttyvät materiaalit (esim. puu, paperi jne.).
• Huolehdi, että kaaren läheisyydessä on riittävä ilmanvaihto tai muu järjestelmä hitsaussavujen poistamiseksi; hitsaussavujen altistusrajat on arvioitava systemaattisesti niiden koostumuksen, pitoisuuden ja altistuksen keston mukaan.
• Älä säilytä kaasupulloa (jos sitä käytetään) lämmönlähteiden lähellä tai auringon paisteessa.

- Huolehdi riittävästä sähköneristyksestä suhteessa elektrodiin, työstettävään kappaleeseen ja mahdollisiin lähistöllä maassa oleviin metalliosiin.

Sähköneristys voidaan normaalisti taata käyttämällä tarkoitukseen sopivia suojakäsineitä, -jalkineita, -päähinettä ja vaatetusta ja eristäviä lavoja tai mattoja.

Suojaa aina silmät siihen tarkoitetuilla suojalaseilla, jotka ovat yhdenmukaisia normien UNI EN 169 tai UNI EN 379 kanssa ja koottu naamareille tai kypäriin, jotka ovat yhdenmukaisia normin UNI EN 175 kanssa.

Käytä tarkoituksenmukaisia syttymättömiä suojavarusteita (yhdenmukaisia normin UNI EN 11611 kanssa) sekä hitsauskäsineitä (yhdenmukaisia normin UNI EN 12477 kanssa) välttäen altistamasta ihoa kaaren tuottamille ultravioletti- ja infrapunasäteille; suojauksen täytyy olla samanlainen väliseinien tai heijastamattomien kankaiden avulla muille kaaren lähellä oleville ihmisille.

Meluisuus: Jos erityisen intensiivisten hitsaustöiden takia havaitaan päivittäinen henkilön altistumistaso (LEPd), joka on sama tai yli 85 dB(A), on pakollista käyttää asianmukaisia henkilönsuojavälineitä (Taul. 1).

- Hitsausvirran kulku aiheuttaa sähkömagneettisten kenttien (EMF) syntymisen hitsauspilirin ympäristössä.

Sähkömagneettiset kentät voivat aiheuttaa häiriötä muutamien lääkinnällisten laitteistojen kanssa (esim. tahdistin, hengityslaitteet, metalliproteesit jne.).

On sovellettava asianmukaisia suojakeinoja näiden laitteiden käyttäjille. Esimerkiksi on kiellettävä pääsy hitsauslaitteen käyttöalueelle.

Tämä hitsauslaite vastaa ainoastaan teollisuusympäristössä ammattikäyttöön tarkoitetulle tuotteelle asetettua teknistä standardia. Vastaavuutta ei taata perusraja-arvoissa henkilöiden sähkömagneettikentille altistumiseen liittyen kotitalousympäristössä.

Käyttäjän on tehtävä seuraavat toimenpiteet niin, että vähennetään sähkömagneettikentille altistumista:

• Kiinnitä kaksi hitsauskaapelia yhdessä mahdollisimman lähelle.
• Pidä rakenteen pää ja runko mahdollisimman kaukana hitsauspiiristä.
• Älä koskaan kierrä hitsauskaapeleita rakenteen ympärille.
• Älä hitsaa rakenteen ollessa hitsauspiirin keskellä. Pidä molemmat kaapelit rakenteen samalla puolella.
• Liitä hitsausvirran paluukaapeli hitsattavaan kappaleeseen mahdollisimman lähelle tehtävää liitosta.
• Älä hitsaa hitsauslaitteen lähellä, istuen tai nojaten siihen (minimietäisyys: 50cm).
• Älä jätä ferromagneettisia esineitä hitsauspiirin lähelle.
• Minimietäisyys d=20cm (Kuva I).

- A-luokan laitteistot:

Tämä hitsauslaite vastaa ainoastaan teollisuusympäristössä ja ammattikäyttöön tarkoitetulle tuotteelle asetettua teknistä standardia. Sähkömagneettista yhteensopivuutta ei taata kotitalouskäyttöön varattuun matalajännittelseen sähköverkkoon suoraan kytketyissä rakennuksissa.

LISÄVAROTOIMET HITSAUSTOIMENPITEET

- JOTKA SUORITETAAN:

• ympäristössä, jossa on lisääntynyt sähköiskun vaara
• ahtaissa tiloissa
• helposti syttyvien tai räjähdysherkkien materiaalien läheisyydessä

TÄYTTY arvioida etukäteen vastaavan asiantuntijan toimesta ja ne on aina suoritettava muiden koulutuksen saaneiden henkilöiden läsnäollessa, jotta nämä voivat auttaa mahdollisessa hätätilanteessa.

ON KÄYTETTÄVÄ normin "EN 60974-9: Kaarihitsauslaitteet. Osa 9: Asennus ja käyttö" kohdissa 7.10; A.8; A.10 kuvattuja teknisiä suojavälineitä.

- Hitsaus on KIELLETTY käyttäjän jalkojen ollessa irti maasta ellei käytetä turvalavaa.

- ELEKTRODIN PIDINTEN JA POLTINTEN VÄLINEN JÄNNITE: useammalla hitsauskoneella yhtä kappaletta tai useampaa sähköisesti kytkettyä kappaletta hitsattaessa kahden elektrodin pitimen ja polttimen välille voi syntyä vaarallinen tyhjäjännitteiden summa, joka saattaa ylittää sallitun rajan kaksinkertaisesti.

On välttämätöntä, että asiantunteva koordinaattori mittaa laitteiden avulla määrittääkseen, onko olemassa riski ja voidaanko käyttää sopivia suojakeinoja, jotka kuvataan normin "EN 60974-9: Kaarihitsauslaitteet. Osa 9: Asennus ja käyttö" kohdassa 7.9.

JÄÄNNÖSRISKIT

• VÄÄRÄ KÄYTTÖ: Hitsauskoneen käyttö muuhun kuin sille osoitettuun tarkoitukseen (esim. vesiputkiston sulattaminen) on vaarallista.
• On kiellettyä käyttää käsikahvaa hitsauslaitteen ripustusvälineenä.

2. JOHDANTO JA YLEISKUVAUS

Tämä hitsauskone on tarkoitettu kaarihitsaukseen, erityisesti MMA-

hitsaukseen tasavirralla (DC).

Tämän säätöjärjestelmän (invertteri) erikoisominaisuudet, kuten suuri nopeus ja säädön tarkkuus, takaavat erinomaisen hitsaustuloksen kaikentyyppisillä hitsauspuikoilla (rutiili, hapan, perus).

Lisäksi säätö invertteri-tekniikalla mahdollistaa sekä muuntajan että tasausreaktanssin pienentämisen, jolloin on mahdollista rakentaa hyvin pienikokoisia ja kevyitä hitsauskoneita, joiden käsittely ja siirtely on tavallista helpompaa.

ERIKSEEN TILATTAVAT LISÄVARUSTEET:

- MMA-hitsaussarja.

3. TEKNISET TIEDOT

TYYPPIKILPI

Hitsauskoneen työsuoritusta koskevat tiedot löytyvät kilvestä esitettynä seuraavin symbolein, joiden merkitys selitetään alla:

Kuva A

1- Vaipan suojausaste.
2- Syöttölinjan symboli:
1\~: vaihtojännite yksivaiheinen;
3- S-symboli: osoittaa, että hitsaustoimenpiteitä voidaan suorittaa ympäristössä, jossa on korkea sähköiskun vaara (esim. hyvin lähellä suuria metallimääriä).
4- Suoritettavan hitsaustoimenpiteen symboli.
5- Koneen sisäisen rakenteen symboli.
6- EUROOPPALAINEN kaarihitsauskoneiden turvallisuutta ja valmistusta käsittelevä viitestandardi.
7- Sarjanumero hitsauskoneen tunnistamista varten (välttämätön huollon, varaosien tilauksen ja tuotteen alkuperän selvityksen yhteydessä).
8- Hitsauspiirin toimintakyky:

• U _0 : Suurin tyhjäkäyntijännite.
• I 2 /U 2 : Normalisoitu vastaava virta ja jännite, jotka hitsauskone voi tuottaa hitsauksen aikana.
  -X: Jaksoittainen suhde: Ilmoittaa sen ajan, jonka aikana hitsauskone voi tuottaa vastaavaa virtaa (sama palsta). Ilmoitetaan % -määräisenä, 10 minuutin kierron perusteella (esim. 60 % = 6 työminuuttia, 4 minuutin tauko jne).

Mikäli käyttökertoimet (arvokilvessä mainitut, viittavat ympäristön 40 asteen lämpötilaan) ylitetään, ylikuumenemissuojaus laukeaa (kone pysyy valmiustilassa, kunnes sen lämpötila palaa sallittujen rajojen puitteisiin).

- A/V-A/V: Ilmoittaa hitsausvirran säätöalueen (minimi - maksimi) kaaren vastaavalla jännitteellä.

9- Syöttölinjan tyypilliset luvut:

• U _1 : Hitsauskoneen vaihtojännite ja virran taajuus (sallitut rajat ±10%).
• I _1max : Suurin linjan käyttämä virta.
• I _1eff : Tehollinen syöttövirta.

10- : Linjan suojaukseen tarkoitetun viivästetyn käynnistyksen sulakkeiden arvot.

11- Symbolit viittaavat turvallisuusnormeihin, joiden merkitys selitetään kappaleessa 1 "Kaarihitsauksen yleinen turvallisuus".

Huomautus: esitetty esimerkkikilpi kuvaa ainoastaan symbolien ja lukujen merkitystä, hallussanne olevan hitsauskoneen täsmälliset arvot on katsottava suoraan kyseisen hitsauskoneen kilvestä.

MUUT TEKNISET TIEDOT:

- HITSAUSKONE:

• katso taulukkoa 1 (TAUL.1)
• %USE AT 20°C (mikäli olemassa hitsauslaitteen suojassa).

USE AT 20°C, ilmoittaa jokaiselle halkaisijalle (∅ELECTRODE) hitsattavien elektrodien määrän 10 minuutin aikavälillä (ELECTRODES 10 MIN) 20°C asteessa 20 sekunnin tauolla joka kerta elektrodin vaihtuessa; tämä tieto annetaan myös prosenteissa (%USE) suhteessa hitsattavien elektrodien maksimimäärään.

- ELEKTRODIN PIDIN: katso taulukkoa 2 (TAUL.2)

Hitsauskoneen paino näkyy taulukosta 1 (TAUL. 1)

4. HITSAUSKONEEN KUVAUS

Laite käsittää erikoisesti määrättyyn virtapiiriin kehitetyn voimamoduulin ja säätö-/ohjausmoduulin, jotka on suunniteltu lisäämään luotettavuutta ja vähentämään kunnossapitoa.

Kuva B

1- Virransyöttölinjan sisääntulo (1\~), tasasuuntaajaryhmä ja tasauskondensaattori.
2- Transistori-katkaisusilta (IGBT) ja käyttöratas: nämä muuttavat

tasasuuntaajan volttimäärän vuorottaiseksi, korkean taajuuden omaavaksi volttimääräksi ja saattavat voiman säädön suoritettavan hitsauksen vaihtovirran/volttimäärän mukaiseksi.

3- Korkean taajuuslukeman omaava muuntaja: lohkon 2 muuntama volttimäärä syöttää pääkäämitykset. Tämän toiminnan tarkoituksena on soveltaa volttimäärä ja vaihtovirta kaarihitsausmenettelyn vaatimiin arvoihin, ja samanaikaisesti se eristää hitsausvirtapiirin pääkaapeleista.
4- Toissijainen tasasuuntajasilta, jossa on induktio: tämä muuttaa toissijaiskäämitysten tuottaman, vuorottaisen volttimäärän/ vaihtovirran jatkuvaksi, heikkovirtaiseksi vaihtovirraksi/ volttimääräksi.
5- Elektroniikka- ja säätötaulu: tämä tarkistaa hetkessä hitsausvaihtovirran arvon käyttäjän valitsemaa arvoa vastaan. Se moduloi IGBT in ja säädön kontrollimien käyttöratasten Komennot. Määrittää virran reaktion elektrodin palaessa (välitön oikosulku) ja valvoo turvajärjestelmiä.

Mallissa "DUAL VOLTAGE AUTOMATIC" on laite, joka tunnistaa automaattisesti verkkovirran jännitteen (115V vv - 230V vv) ja esivalmistelee näin koneen oikeanlaiseen toimintaan. Koneenkäyttäjä kykenee ymmärtämään onko syöttöjännite 115V vv vai 230V vv led merkkivalon värin perusteella (Kuva C(3)).

• LED VIHREÄ ilmoittaa koneen olevan kytkettynä verkkovirtaan 230V vv jännitteellä.
• LED ORANSSI ilmoittaa koneen olevan kytkettynä verkkovirtaan 115V vv jännitteellä.

Toiminnan aikana 115V vv:lla on mahdollista, että pitkäkestoisesta ja korkeasta ylijännitteestä johtuen kone turvallisuussyistä siirtyy toimimaan 230V vv:lla.

Tässä tapauksessa hitsaus tulee aloittaa uudelleen sammuttamalla kone ja käynnistämällä se.

Käynnistä kone vasta kun led merkkivalo (Kuva C(3)) on täysin sammunut.

KYTKENTÄ-, SÄÄTÖ- JA MERKINANTOLAITTEET HITSAUSKONE

Etusivu

Kuva C

1- Positiivinen pikapistoke (+), joka yhdistää hitsauskaapelin.
2- KELTAINEN LED: yleensä sammuneena, ilmoittaa syttyessään hitsausvirran pysäyttävästä häiriöstä, joka voi johtua monista eri syistä:

• Lämpösuojus: koneen sisällä on lämpötila nousst liikaa. Konee pysyy päällä jakamatta virtaa kunnes normaalilämpötila palautuu. Palautuminen tapahtuu automaattisesti.
• Linjan ali- tai ylijännitteen suojus: sulkee hitsauslaitteen: virransyötön jännite ei ole vaihteluvälissä +/- 15% suhteessa kilven arvoon. HUOMIO: Yllä mainitun yläjännitteen rajan ylittäminen vaurioittaa vakavasti laitteistoa.
• ANTI STICK -sujoaus: sulkee hitsauslaitteen automaattisesti, mikäli elektrodi liimautuu hitsattavaan materiaaliin, mahdollistaen poistamisen käsin rikkomatta elektrodin kannatinpihtejä.

3- VIHREA LED: Verkon aktivointi, käyttövalmiina.
4- Potentiometri, joka säätää hitsausvaihtovirtaa ampeeriasteikolla ja sallii säädön myös hitsauksen aikana. (Malissa DUAL VOLTAGE AUTOMATIC on kaksinkertainen ampeeritaulukko).
5- Negatiivinen pikapistoke(+), joka yhdistää hitsauskaapelin.

Takasivu

Kuva D

1- Pääkaapelit, joissa on eurooppalainen pistokytkin, 2 vaihetta + (÷).
(Malissa DUAL VOLTAGE AUTOMATIC kaapelissa ei ole pistoketta).
2- Yleisvalaistuksen katkaisija O/OFF - I/ON.

5. ASENNUS

HUOMIKONEEN ON OLTAVA EHDOTTOMASTI SAMMUTETTU TETTU SÄHKÖVERKOSTA ASENNUSTOIMENPITEIDEN JA YTKENTÖJEN TEKEMISEN AIKANA.

AINOASTAAN PÄTEVÄ TAI KOKENUT HENKILÖ SAA TEHDÄ SÄHKÖKYTKENNÄT.

VALMISTELU

Poista hitsauskone pakkauksestaan ja asenna pakkauksessa mukana olevat irralliset osat.

Paluukaapelin/puristimen asennus Kuva E

Holkkikaapelin asennus Kuva F

HITSAUSLAITTEEN NOSTOTAPA

Kaikkia tässä ohjekirjassa kuvailtuja hitsauslaitteita nostetaan käyttäen varusteissa olevaa kahvaa tai hihnaa, mikäli mukana mallia varten (koottu KUVAN L mukaisesti).

HITSAUSKONEEN SIJOITTAMINEN

Sijoita kone alueelle, jolla jäähdytysilma-aukot eivät ole tukossa (siiven pakoiskierre, jos sellainen on); tarkista, etteivät sähköä johtava pöly, syövyttävä höyry, kosteus jne. pääse koneeseen.

Jätä hitsauskoneen ympärille vähintään 250 mm vapaata tilaa.

HUOM.! Hitsauskone on aina sijoitettava vaakatasoiselle, sen painon kantavalle pinnalle koneen kaatumisen tai siirtymisen välttämiseksi.

KYTKENTÄ VERKKOON

- Ennen sähkökytkentöjen tekemistä tarkista, että hitsauskoneen kilvessä ilmoitettu jännite ja taajuus vastaavat asennuspaikan käytettävissä olevan verkon arvoja.

- Hitsauskone tulee liittää ainoastaan syöttöjärjestelmiin, joissa on maadoitukseen liitetty neutraalijohdin.

- Suojan varmistamiseksi epäsuoraa kosketusta vastaan käytä differentiaalikatkaisimia, jotka ovat tyyppiä:

- Tyyppi A ( ) yksivaiheisille laitteille;

- Tyyppi B ( ) kolmivaiheisille laitteille.

- Normin EN 61000-3-11 (Flicker) vaatimusten täyttämiseksi suositellaan hitsauslaitteen kytkemistä sähköverkon liitäntäkohtiin, joiden impedanssi on pienempi kuin:

- Hitsauslaite ei vastaa normin IEC/EN 61000-3-12 vaatimuksia.

Mikäli laite kytketään julkiseen sähköverkkoon, on asentajan tai käyttäjän vastuulla varmistaa, voidaanko hitsauslaite liittää siihen (kysy neuvoa tarvittaessa sähkönjakeluverkon hoitajalta).

- Ellei ole mainittu eri tavalla (MPGE), hitsauslaitteet ovat yhteensopivia sähkögeneraattorien kanssa, joiden sähköjännite heilahtelee välillä ± 15 %.

Oikeanlaista käyttöä varten sähkögeneraattoriin on laitettava teho ennen kuin invertteri voidaan kytkeä.

- PISTOKE JA PISTORASIA:

- Malli 230V on varustettu kaapelilla, jossa on kiinteä pistoke (2P + T) 16A/250V.

Se voidaan siten kytkeä verkkopistorasiaan, jossa on sulakkeet tai automaattikatkaisin; asianmukainen maadoitus liitetään syöttölinjan maadoitusjohtoon (keltavihreä).

Taulukossa (TAUL. 1) ilmoitetaan suositeltavien hitaiden sulakkeiden arvot ampeereissa hitsauskoneen tuottaman suurimman nimellisvirran pohjalta sekä syötön nimellisjännitteen pohjalta.

- Hitsauslaitteille, joissa ei ole pistoketta (mallit 115/230V), l iitä verkkojohtoon riittävällä kapasiteetilla varustettu pistoke (2P + T) ja käytä verkkopistorasiaa, jossa on sulakkeet tai automaattikatkaisin; asianmukainen maadoitus liitetään syöttölinjan maadoitusjohtoon (keltavihreä). Taulukossa (TAUL.1) ilmoitetaan suositeltavien hitaiden sulakkeiden arvot ampeereissa hitsauskoneen tuottaman suurimman nimellisvirran pohjalta sekä syötön nimellisjännitteen pohjalta.

HUOM.! Yllä olevien ohjeiden laiminlyöminen tekee koneen turvajärjestelmän (luokka I) tehottomaksi aiheuttaen siten vakavan henkilövahinkojen (esim. sähköisku) tai aineellisten vahinkojen (esim. tulipalo) vaaran.

HITSAUSPIIRIN KYTKENNÄT

HUOM:! VARMISTA ENNEN SEURAAVIEN KYTKENTÖJEN

TEKEMISTÄ, ETTÄ HITSAUSKONE ON SAMMUTETTU JA IRROTETTU SÄHKÖVERKOSTA

Taulukossa (TAUL. 1) esitetään hitsauskaapeleille suositeltavat arvot (yksikkö mm ^2 ) hitsauskoneen tuottaman suurimman virran perusteella.

MMA-HITSAUS

Melkein kaikki hitsauspuikot kytketään generaattorin positiiviseen (+) napaan. Ainoastaan hapanpällysteiset hitsauspuikot kytketään negatiiviseen (-) napaan.

HITSAUSTOIMENPITEET TASAVIRRALLA

Holkkikaapelin kytkentä

Tämän liitännässä on erikoispuristin elektrodin näkyvän osan kiinnitystä varten.

Kaapeli liitetään puristimeen, jossa symboli (+).

Hitsausvirran paluukaapelin kytkentä

Kytketään suoraan työkappaleeseen tai työpenkkiin mahdollisimman lähelle tehtävää hitsaussaumaa.

Kaapeli liitetään puristimeen, jossa symboli (-).

Suosituksia:

- Kierrä hitsauskaapeleiden liittimet pohjaan asti pikaliittimissä (jos sellaisia on) täydellisen sähkökontaktin takaamiseksi; mikäli näin ei tehdä, liittimet ylikuumenevat helposti, jolloin ne kuluvat nopeasti ja tapahtuu tehonmenetystä.

- Käytä mahdollisimman lyhyitä hitsauskaapeleita.

- Älä käytä työkappaleeseen kuulumattomia metallirakenteita hitsausvirran paluukaapelin sijasta. Se voi johtaa vaaratilanteeseen tai epätyydyttävään hitsaustulokseen.

6. HITSAUSMENETTELY

• On erittäin tärkeää, että käyttäjä huomioi valmistajan ohjeet, jotka on ilmoitettu sauvaelektrodin pakkauksessa. Nämä ilmaisevat sauvaelektrodin oikean polariteetin ja sopivimman vaihtovirran.
• Hitsausvaihtovirta täytyy säätää käytössä olevan elektrodin halkaisijan ja suoritettavan hitsauksen saumatyypin mukaan:

∅ Elektrodin halkaisija (mm)	Hitsausvaihtovirta (A)
	min. max.
1.6 25 50
2	40 80
2.5 60	110
3.2 80	160
4	120	200

• Käyttäjän on otettava huomioon, että elektrodin halkaisijan mukaisesti tasohitsaukseen on käytettävä korkeampia vaihtovirta-arvoja, kun taas alhaisemmat vaihtovirta-arvot ovat välttämättömiä pystysuoraan hitsaukseen tai alhaalta ylöspäin tehtävään hitsaukseen.
• Hitsatun sauman laatuun vaikuttavat hitsausvirran voimakkuuden lisäksi muut valitut hitsausparametrit kuten kaaren pituus, hitsausnopeus ja sekä elektrodien halkaisija ja laatu (elektrodit on säilytettävä oikein asianmukaisissa pakkauksissa niiden suojaamiseksi kosteudelta).

Hitsausmenettely:

• Pidä naamiota KASVOJEN EDESSÄ ja sivalla elektrodipiste työkappaleeseen aivan kuin sivaltaisit tulitikulla. Tämä on oikea sivallusmenetelmä.
  VAROITUS: Älä lyö elektrodia työkappaleeseen. Tämä voi vahingoittaa elektrodia ja tehdä sipaisun vaikeaksi.
• Niin pian kuin kaari on syttynyt, yritä ylläpitää välimatkaa työkappaleeseen, joka on yhdenvertainen käytössä olevan sauvaelektrodin halkaisijan kanssa. Pidä vä limatkaa niin paljon kuin mahdollista hitsauksen keston aikana. Muista, että etenevän elektrodin kulman pitää olla 20-30 astetta (Kuva G).
• Hitsausalustan loputtua kuljeta elektrodin päätä taaksepäin täyttääksesi hitsaussyvennyksen ja nosta elektrodi nopeasti hitsaussyvennyksestä sammuttaaksesi kaaren.

HITSAUSSYVENNYKSEN OMINAISUUKSIA

Kuva H

7. HUOLTO

HUOM.! ENNEN HUOLTOTOIMENPITEIDEN ALOITTAMISTA

ON VARMISTETTAVA, ETTÄ HITSAUSKONE ON SAMMUTETTU JA

IRROTETTU SÄHKÖVERKOSTA.

ERIKOISHUOLTO

AINOASTAAN ASIANTUNTEVA TAI AMMATTITAITOINEN SÄHKÖMEKANIIKKA-ALAN KOULUTUKSEN SAANUT HENKILÖ SAA SUORITTAA ERIKOISHUOLTOTOIMENPITEITÄ TEKNISEN NORMIN IEC/EN 60974-4 MUKAAN.

HUOM.! ÄLÄ MILLOINKAAN POISTA PANEELEJA TAI NTELE HITSAUSKONEEN SISÄLLÄ, JOS KONETTA EI OLE TETTU JA IRROTETTU SÄHKÖVERKOSTA.

Toimintojen tarkistus hitsauskoneen ollessa jännitteellinen voi johtaa vakavaan sähköiskuun, jos jännitteellisiin osiin kosketaan suoraan, ja/tai laitteen liikkuvien osien aiheuttamaan loukkaantumiseen.

• Tarkasta kone säännöllisesti käyttömäärien ja työalueen pölyisyyden mukaan. Tarkista koneen sisäpuoli ja poista muuntajan, reaktanssin ja tasasuuntaajan päälle kerääntynyt pöly kuivalla paineilmalla (max 10bar).
• Älä kohdista paineilmasuihkua piirikortteihin, vaan puhdista ne hyvin pehmeällä harjalla tai tarkoitukseen sopivilla liuottimilla.
• Tarkista vähän väliä, että sähkökytkennät ovat kunnolla kiinni ja etteivät kaapelien eristykset ole vioittuneet.
• Kun tarkistustoimenpiteet on suoritettu, asenna hitsauskoneen paneelit jälleen paikoilleen kiristäen kaikki kiinnitysruuvit hyvin.
• Älä missään tapauksessa suorita hitsaustöitä koneen ollessa vielä auki.
• Huollon tai korjauksen jälkeen palauta liitokset ja kytkennät ennalleen huolehtien, etteivät ne pääse kosketuksiin liikkuvien osien tai hyvin kuumiksi lämpenevien osien kanssa. Sido kaikki johtimet alkuperäisellä tavalla pitäen kunnolla erillään toisistaan korkeajännitteiset ensiömuuntajan ja matalajännitteiset toisiomuuntajien liitokset.
  Käytä alkuperäisiä aluslevyjä ja ruuveja rungon sulkemiseksi.

8. VIKAHAKU

SIINÄ TAPAUKSESSA, ETTÄ TOIMINTA ON EPÄTYYDYTTÄVÄ, SUORITA SEURAAVA TARKISTUS ENNEN KUIN HUOLLAT KONEEN TAI PYYDÄT APUA:

• Tarkista, että hitsausvaihtovirtaa säätävän potentiometrin ampeeriasteikko näyttää oikein halkaisijan ja käytetyn elektrodin suhteen.
• Tarkista, että yleiskatkaisijan ollessa ON vastaava lamppu on ON. Jos näin ei ole laita, silloin ongelma on paikallistettu pääkapeleihin (kaapelit, pistokkeet, johdot, sulakkeet, jne.).
• Keltainen led ei pala ilmoittaen lämpösuojuksen kytkeytymisestä yli- tai alajännitteen tai oikosulun vuoksi.
• Nominaalisykähdysten suhdetta on noudatettu; termostaattisen suojan kytkeydyttyä odottakaa koneen luonnollista jäähtymistä, tarkistakaa tuulettimen toiminta.
• Tarkista linjan jännite: jos arvo on liian korkea tai liian matala, hitsauskone pysähtyy.
• Tarkistakaa, ettei koneen ulostulossa ole oikosulkua: poistakaa häiriön aiheuttva syy.
• Tarkista, että kaikki hitsausvirtapiirin kytkennät ovat oikein ja varsinkin että työn kiinnitys on hyvin liitetty työkappaleeseen, jossa ei ole mitään haitallisia materiaaleja tai pintapäällysteitä (esim. Maalia).
• käytetty suojakaasu on oikeaa (Argon 99.5%) ja että sen määrä on oikea; linjajännite ei ole liikan korkea.

(CS)

NÁVOD K POUŽITÍ

UPOZORNĚNÍ: PŘED POUŽITÍM SVAŘOVACÍHO PŘÍSTROJE SI POZORNĚ PŘEČTĚTE NÁVOD K POUŽITÍ!

käsitleda ja transportida.

TELLITAVAD LISASEADMED:

- MMA-keevituskomplekt.

3. TEHNILISED ANDMED

ANDMEPLAAT

- I 1eff: Reaalne toitevool.

Valmistusyritys takaa koneiden hyvän toimivuuden sekä huolehtii huonolaatuisen materiaalin ja rakennusvirheiden takia huonontuneiden osien vaihdosta ilmaiseksi 12 kuukauden sisällä koneen käyttöönottopäivästä, mikä ilmenee sertifikaatista. Palautettavat koneet, myös takuussa olevat, on lähetettävä LÄHETTÄJÄN KUSTANNUKSELLA ja ne palautetaan VASTAANOTTAJAN KUSTANNUKSELLA. Poikkeuksen muodostavat koneet, jotka asetuksissa kuuluvat kulutushyödykkeisiin eurooppalaisen direktiivin

1999/44/EC mukaan vain, jos ne myydään EU:n jäsen maisssa. Takuutodistus on voimassa vain, jos siihen on liitetty verotuskuitti tai todistus tavaran toimituksesta. Takuu ei kata väärinkäytöstä, vaurioittamisesta tai huolimattomuudesta johtuvia haittoja. Lisäksi yritys kieltäytyy ottamasta vastuuta kaikista välittömistä tai välillisistä vaurioista.

(CS) ZÁRUKA
