Tipo de producto	Soldador MMA (electrodo revestido)
Tecnología	Inversor de transistores IGBT
Tensión de alimentación	230 V monofásico (modelo Dual Voltage Automatic: 115/230 V con reconocimiento automático)
Rango de corriente de soldadura	25 - 150 A
Factor de marcha (a 40°C)	60% a 150 A, 100% a 90 A
Diámetros de electrodos recomendados	1,6 - 4,0 mm
Protección térmica	Parada automática en caso de sobrecalentamiento
Protección anti-stick	Detección y bloqueo automático en caso de pegado del electrodo
Protección contra sobretensiones/subtensiones	Sí, bloqueo si tensión fuera de rango ±15%
Peso	Aproximadamente 6 kg
Dimensiones (L x An x Al)	350 x 200 x 300 mm
Índice de protección	IP21S (protección contra proyecciones de agua y cuerpos sólidos)
Mantenimiento corriente	Desempolvado interno con aire comprimido seco (máx. 10 bares); verificación de las conexiones eléctricas
Limpieza de los circuitos electrónicos	Cepillo suave o disolventes adecuados; evitar el chorro de aire directo
Seguridad del usuario	Aislamiento galvánico, protección contra contactos indirectos, máscara de soldadura obligatoria
Accesorios suministrados	Cable de alimentación con enchufe, manual de instrucciones; portaelectrodo y cable de masa opcionales
Piezas de repuesto disponibles	Pinzas portaelectrodo, cables, conectores rápidos, fusibles, juntas
Reparabilidad	Asistencia técnica Telwin; uso de piezas originales recomendado
Garantía	12 meses a partir de la puesta en servicio (según certificado)
Información adicional	Conforme a las normas EN 60974-1 y EN 60974-9

Preguntas frecuentes - Infinity 150 Telwin

¿Cómo elegir la corriente de soldadura según el diámetro del electrodo?

Consulte la tabla indicativa: para un electrodo de 1,6 mm, use 25-50 A; 2 mm: 40-80 A; 2,5 mm: 60-110 A; 3,2 mm: 80-160 A; 4 mm: 120-200 A. Ajuste según la posición de soldadura (horizontal, vertical, techo).

¿Cuál es el procedimiento para iniciar el arco?

Mantenga la máscara frente a la cara, frote la punta del electrodo sobre la pieza como un fósforo. No golpee el electrodo para no dañar el revestimiento. Mantenga una distancia de arco igual al diámetro del electrodo e incline el electrodo de 20-30° en la dirección de avance.

¿Qué hacer si la luz amarilla se enciende?

La luz amarilla indica una anomalía: protección térmica (espere el enfriamiento automático), protección contra sobretensiones o subtensiones (verifique la tensión de red), o protección anti-stick (despegue manualmente el electrodo). La máquina se reinicia automáticamente después de la resolución.

¿Cómo conectar el cable de retorno y la pinza portaelectrodo?

Conecte el cable de soldadura al borne positivo (+) y la pinza portaelectrodo. El cable de retorno (masa) se conecta al borne negativo (-) y a la pieza a soldar, lo más cerca posible de la unión. Apriete firmemente los conectores en las tomas rápidas.

¿Cuál es el factor de marcha (ciclo de trabajo) del equipo?

El factor de marcha es del 60% a corriente máxima (150 A), lo que significa 6 minutos de soldadura por 4 minutos de pausa en un ciclo de 10 minutos. A corriente reducida (90 A), el factor de marcha alcanza el 100% (soldadura continua).

¿Cómo limpiar el interior del equipo?

Desconecte la máquina. Abra los paneles y use un chorro de aire comprimido seco (máx. 10 bares) para eliminar el polvo del transformador y del rectificador. Evite dirigir el chorro hacia las placas electrónicas; límpielas con un cepillo suave o un disolvente adecuado.

¿Qué hacer en caso de que el electrodo se pegue a la pieza?

La protección anti-stick bloquea automáticamente la corriente. Espere unos segundos y luego libere manualmente el electrodo torciéndolo o usando una pinza. La máquina reanuda su funcionamiento normal después del despegue.

¿Cómo usar el equipo en modo 115 V (modelo Dual Voltage)?

El equipo reconoce automáticamente la tensión. El LED naranja indica 115 V, el LED verde indica 230 V. En caso de sobretensión prolongada en modo 115 V, la máquina puede cambiar a 230 V por seguridad. Apague y encienda después de que el LED se apague por completo.

¿Qué accesorios están disponibles para el Telwin Infinity 150?

Bajo pedido, puede obtener el kit de soldadura MMA que incluye portaelectrodo, cables y pinzas. Otros accesorios como máscaras de soldadura, guantes y electrodos también están disponibles a través de su distribuidor.

¿Cómo contactar al servicio postventa Telwin?

Para cualquier asistencia técnica o solicitud de piezas de repuesto, contacte a su centro de asistencia Telwin autorizado. Tenga a mano el número de matrícula que figura en la placa de características. La garantía de 12 meses requiere el certificado de garantía y el comprobante de compra.

MANUAL DE USUARIO Infinity 150 Telwin

(ES) LEYENDA SEÑALES DE PELIGRO, DE OBLIGACIÓN Y PROHIBICIÓN.

ENTRETIEN EXTRAORDINAIRE

LES OPÉRATIONS D'ENTRETIEN EXTRAORDINAIRE DOIVENT ÊTRE EXÉCUTÉES EXCLUSIVEMENT PAR DU PERSONNEL EXPERT OU QUALIFIÉ DANS LE DOMAINE ÉLECTRIQUE ET MÉCANIQUE, ET DANS LE RESPECT DU RÉFÉRENTIEL TECHNIQUE CEI/EN 60974-4.

ATTENTION! ÉTEINDRE LE POSTE DE SOUDAGE ET LE DÉBRANCHER DU RÉSEAU D'ALIMENTATION ÉLECTRIQUE AVANT DE RETIRER LES PANNEAUX DU POSTE DE SOUDAGE ET D'ACCÉDER À L'INTÉRIEUR DE CE DERNIER.

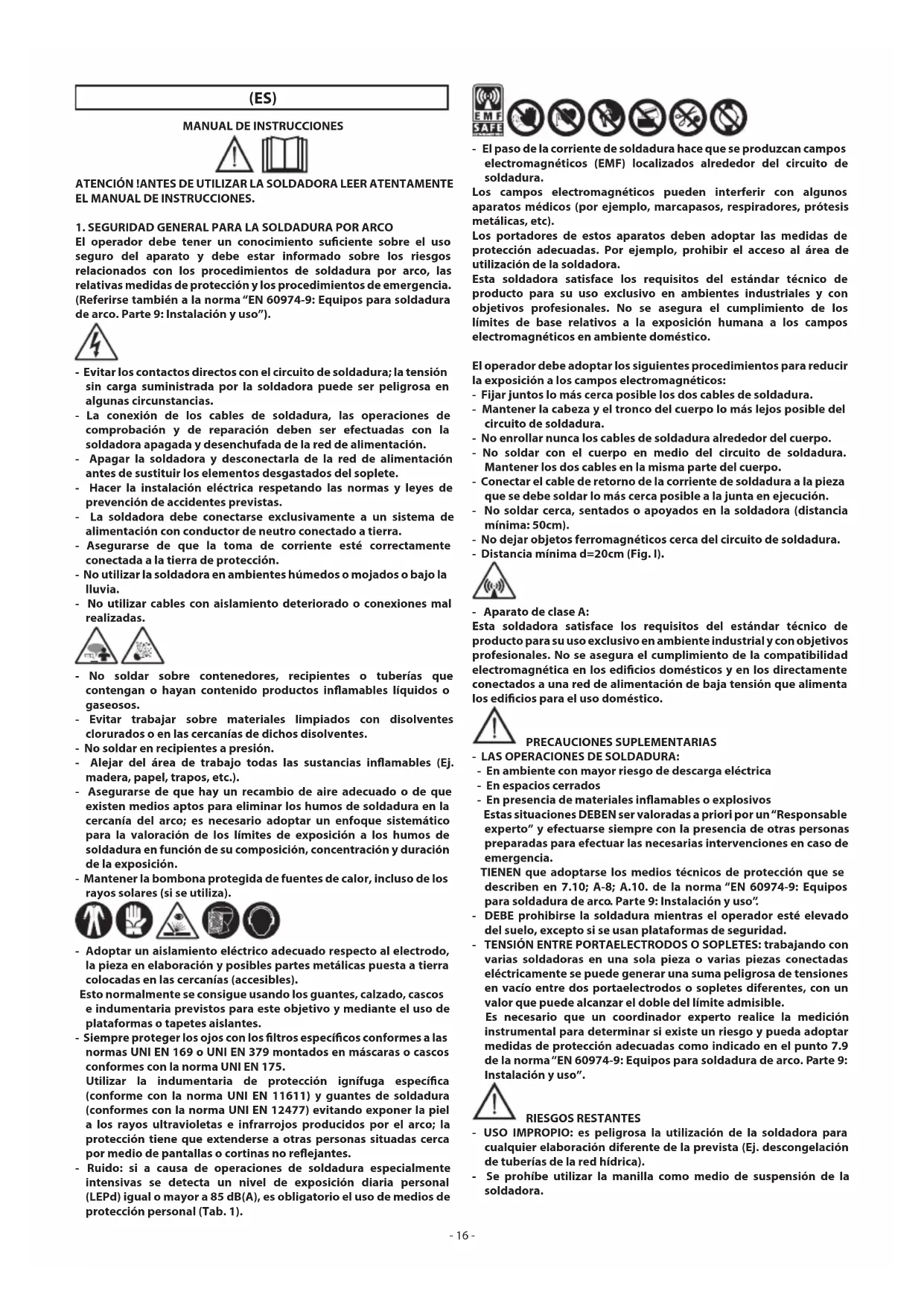

MANUAL DE INSTRUCCIONES

ATENCIÓN !ANTES DE UTILIZAR LA SOLDADORA LEER ATENTAMENTE EL MANUAL DE INSTRUCCIONES.

1. SEGURIDAD GENERAL PARA LA SOLDADURA POR ARCO

El operador debe tener un conocimiento suficiente sobre el uso seguro del aparato y debe estar informado sobre los riesgos relacionados con los procedimientos de soldadura por arco, las relativas medidas de protección y los procedimientos de emergencia. (Referirse también a la norma "EN 60974-9: Equipos para soldadura de arco. Parte 9: Instalación y uso").

• Evitar los contactos directos con el circuito de soldadura; la tensión sin carga suministrada por la soldadora puede ser peligrosa en algunas circunstancias.
• La conexión de los cables de soldadura, las operaciones de comprobación y de reparación deben ser efectuadas con la soldadora apagada y desenchufada de la red de alimentación.
• Apagar la soldadora y desconectarla de la red de alimentación antes de sustituir los elementos desgastados del soplete.
• Hacer la instalación eléctrica respetando las normas y leyes de prevención de accidentes previstas.
• La soldadora debe conectarse exclusivamente a un sistema de alimentación con conductor de neutro conectado a tierra.
• Asegurarse de que la toma de corriente esté correctamente conectada a la tierra de protección.
• No utilizar la soldadora en ambientes húmedos o mojados o bajo la lluvia.
• No utilizar cables con aislamiento deteriorado o conexiones mal realizadas.

• No soldar sobre contenedores, recipientes o tuberías que contengan o hayan contenido productos inflamables líquidos o gaseosos.
• Evitar trabajar sobre materiales limpiados con disolventes clorurados o en las cercanías de dichos disolventes.
• No soldar en recipientes a presión.
• Alejar del área de trabajo todas las sustancias inflamables (Ej. madera, papel, trapos, etc.).
• Asegurarse de que hay un recambio de aire adecuado o de que existen medios aptos para eliminar los humos de soldadura en la cercanía del arco; es necesario adoptar un enfoque sistemático para la valoración de los límites de exposición a los humos de soldadura en función de su composición, concentración y duración de la exposición.
• Mantener la bombona protegida de fuentes de calor, incluso de los rayos solares (si se utiliza).

- Adoptar un aislamiento eléctrico adecuado respecto al electrodo, la pieza en elaboración y posibles partes metálicas puesta a tierra colocadas en las cercanías (accesibles).

Esto normalmente se consigue usando los guantes, calzado, cascos e indumentaria previstos para este objetivo y mediante el uso de plataformas o tapetes aislantes.

- Siempre proteger los ojos con los filtros específicos conformes a las normas UNI EN 169 o UNI EN 379 montados en máscaras o cascos conformes con la norma UNI EN 175.

Utilizar la indumentaria de protección ignífuga específica (conforme con la norma UNI EN 11611) y guantes de soldadura (conformes con la norma UNI EN 12477) evitando exponer la piel a los rayos ultravioletas e infrarrojos producidos por el arco; la protección tiene que extenderse a otras personas situadas cerca por medio de pantallas o cortinas no reflejantes.

- Ruido: si a causa de operaciones de soldadura especialmente intensivas se detecta un nivel de exposición diaria personal (LEPd) igual o mayor a 85 dB(A), es obligatorio el uso de medios de protección personal (Tab. 1).

- El paso de la corriente de soldadura hace que se produzcan campos electromagnéticos (EMF) localizados alrededor del circuito de soldadura.

Los campos electromagnéticos pueden interferir con algunos aparatos médicos (por ejemplo, marcapasos, respiradores, prótesis metálicas, etc).

Los portadores de estos aparatos deben adoptar las medidas de protección adecuadas. Por ejemplo, prohibir el acceso al área de utilización de la soldadora.

Esta soldadora satisface los requisitos del estándar técnico de producto para su uso exclusivo en ambientes industriales y con objetivos profesionales. No se asegura el cumplimiento de los límites de base relativos a la exposición humana a los campos electromagnéticos en ambiente doméstico.

El operador debe adoptar los siguientes procedimientos para reducir la exposición a los campos electromagnéticos:

• Fijar juntos lo más cerca posible los dos cables de soldadura.
• Mantener la cabeza y el tronco del cuerpo lo más lejos posible del circuito de soldadura.
• No enrollar nunca los cables de soldadura alrededor del cuerpo.
• No soldar con el cuerpo en medio del circuito de soldadura. Mantener los dos cables en la misma parte del cuerpo.
• Conectar el cable de retorno de la corriente de soldadura a la pieza que se debe soldar lo más cerca posible a la junta en ejecución.
• No soldar cerca, sentados o apoyados en la soldadora (distancia mínima: 50cm).
• No dejar objetos ferromagnéticos cerca del circuito de soldadura.
• Distancia mínima d=20cm (Fig. I).

- Aparato de clase A:

Esta soldadora satisface los requisitos del estándar técnico de producto para su uso exclusivo en ambiente industrial y con objetivos profesionales. No se asegura el cumplimiento de la compatibilidad electromagnética en los edificios domésticos y en los directamente conectados a una red de alimentación de baja tensión que alimenta los edificios para el uso doméstico.

PRECAUCIONES SUPLEMENTARIAS

- LAS OPERACIONES DE SOLDADURA:

• En ambiente con mayor riesgo de descarga eléctrica
• En espacios cerrados
• En presencia de materiales inflamables o explosivos
  Estas situaciones DEBEN ser valoradas a priori por un "Responsable experto" y efectuarse siempre con la presencia de otras personas preparadas para efectuar las necesarias intervenciones en caso de emergencia.
  TIENEN que adoptarse los medios técnicos de protección que se describen en 7.10; A-8; A.10. de la norma "EN 60974-9: Equipos para soldadura de arco. Parte 9: Instalación y uso".
• DEBE prohibirse la soldadura mientras el operador esté elevado del suelo, excepto si se usan plataformas de seguridad.
• TENSIÓN ENTRE PORTAELECTRODOS O SOPLETES: trabajando con varias soldadoras en una sola pieza o varias piezas conectadas eléctricamente se puede generar una suma peligrosa de tensiones en vacío entre dos portaelectrodos o sopletes diferentes, con un valor que puede alcanzar el doble del límite admisible.
  Es necesario que un coordinador experto realice la medición instrumental para determinar si existe un riesgo y pueda adoptar medidas de protección adecuadas como indicado en el punto 7.9 de la norma "EN 60974-9: Equipos para soldadura de arco. Parte 9: Instalación y uso".

RIESGOS RESTANTES

• USO IMPROPIO: es peligrosa la utilización de la soldadora para cualquier elaboración diferente de la prevista (Ej. descongelación de tuberías de la red hídrica).
• Se prohíbe utilizar la manilla como medio de suspensión de la soldadora.

2. INTRODUCCIÓN Y DESCRIPCIÓN GENERAL

Esta soldadora es una fuente de corriente para la soldadura por arco, realizada específicamente para la soldadura MMA en corriente continua (CC).

Las características específicas de este sistema de regulación (INVERTER), como alta velocidad y precisión de la regulación, confieren a la soldadora excelentes cualidades en la soldadura de todos los electrodos revestidos (rútilos, ácidos, básicos).

La regulación con sistema "inverter" en la entrada de la línea de alimentación (primario) determina además una reducción drástica del volumen tanto del transformador como de la reactancia de nivelación permitiendo la fabricación de una soldadora con un volumen y un peso extremadamente contenidos, beneficiando de esta manera sus características de manejabilidad y facilidad para su transporte.

ACCESORIOS SUMINISTRADOS BAJO SOLICITUD:

- Kit de soldadura MMA.

3. DATOS TÉCNICOS

CHAPA DE DATOS

Los principales datos relativos al empleo y a las prestaciones de la soldadora se resumen en la chapa de características con el siguiente significado:

Fig. A

1- Grado de protección del envoltorio.
2- Símbolo de la línea de alimentación:

1\~: tensión alterna monofásica;

3- Símbolo S: indica que pueden efectuarse operaciones de soldadura en un ambiente con riesgo aumentado de descarga eléctrica (por ejemplo, cerca de grandes masas metálicas).
4- Símbolo del procedimiento de soldadura previsto.
5- Símbolo de la estructura interna de la soldadora.
6- Norma EUROPEA de referencia para la seguridad y la fabricación de las máquinas para soldadura por arco.
7- Número de matrícula para la identificación de la soldadora (indispensable para la asistencia técnica, solicitud de recambio, búsqueda del origen del producto).
8- Prestaciones del circuito de soldadura:

• U _o : tensión máxima en vacío.
• I_2/U_2 : Corriente y tensión correspondiente normalizada que pueden ser distribuidas por la soldadora durante la soldadura.
• X : Relación de intermitencia: indica el tiempo durante el cual la soldadora puede distribuir la corriente correspondiente (misma columna). Se expresa en % sobre la base de un ciclo de 10 minutos (Ej. 60% = 6 minutos de trabajo, 4 minutos parada; y así sucesivamente).
  En el caso que los factores de utilización sean superados (de chapa, referidos a 40°C ambiente) se producirá la intervención de la protección térmica (la soldadora permanece en stand-by hasta que su temperatura entra dentro de los límites admitidos).
• A/V-A/V: Indica la gama de regulación de la corriente de soldadura (mínimo - máximo) a la correspondiente tensión de arco.

9- Datos de las características de la línea de alimentación:

• U _1 : Tensión alterna y frecuencia de alimentación de la soldadora / límites admitidos ±10%):
• I _1max : Corriente máxima absorbida por la línea.
• I _1eff : Corriente efectiva de alimentación

10- : Valor de los fusibles de accionamiento retardado a preparar para la protección de la línea

11- Símbolos referidos a normas de seguridad cuyo significado se indica en el capítulo 1 "Seguridad general para la soldadura por arco".

Nota: El ejemplo de chapa incluido es una indicación del significado de los símbolos y de las cifras; los valores exactos de los datos técnicos de la soldadora en su posesión deben controlarse directamente en la chapa de la misma soldadora.

OTROS DATOS TÉCNICOS:

- SOLDADORA:

- vea tabla 1 (TAB.1)

%USE AT 20°C (si está presente en el panel de cobertura de la soldadora).

USE AT 20°C, expresa para cada diámetro (∅ ELECTRODE) el número de electrodos que se pueden soldar en un intervalo de 10 minutos (ELECTRODES 10 MIN) a 20°C con pausa de 20 segundos para cada cambio de electrodo; este dato se indica también en valor porcentual (%USE) respecto al número máximo de electrodos que se pueden soldar.

- PINZA PORTAELECTRODO: vea tabla 2 (TAB. 2)

El peso de la soldadora se indica en la tabla 1 (TAB.1)

4. DESCRIPCIÓN DE LA SOLDADORA

La soldadura está constituida esencialmente por un módulo de potencia y un módulo de regulación/control, realizados sobre circuito estampado y optimizado para obtener la máxima fiabilidad y reducido mantenimiento.

Fig. B

1- Entrada línea de alimentación (1\~), grupo rectificador y condensadores de nivelación.
2 - Puente de enchufe a transistors (IGBT) y drivers: conmuta la tensión de línea rectificada en tensión alterna, a alta frecuencia y efectúa la regulación de la potencia, en función de la corriente/tensión de soldadura solicitada.
3 - Transformador de alta frecuencia: la bobina primaria viene alimentada con la tensión convertida por el bloque 2; tiene la función de adaptar tensión y corriente a los valores necesarios para el procedimiento de soldadura al arco y, contemporáneamente, de aislar galvánicamente el circuito de soldadura, de la línea de alimentación.
4 - El puente rectificador secundario con inductancia de nivelación y sensor de la corriente de soldatura conmuta la tensión/corriente alterna suministrada por la bobina secundaria, en corriente/tensión continua, a bajísima ondulación.
5 - Electrónica de control y regulación: controla instantáneamente el valor de la corriente de soldadura y la confronta con el valor impuesto por el operador; modula los impulsos de mando de los drivers de los IGBT que efectuan la regulación. Determina la respuesta dinámica de la corriente durante la fusión del electrodo (cortocircuitos instantáneos) y supervisa los sistemas de seguridad.

En el modelo "DUAL VOLTAGE AUTOMATIC" existe un dispositivo que reconoce automáticamente la tensión de la red (115V c.a. - 230V c.a.) y prepara la máquina para un correcto funcionamiento.

El usuario puede ver si la máquina está alimentada a 115V c.a. o a 230V c.a. por el color del Led (Fig. C (3)).

• LED COLOR VERDE indica que la máquina está conectada a la red a 230V c.a.
• LED COLOR NARANJA indica que la máquina está conectada a la red a 115V c.a.

Durante el funcionamiento en modalidad 115V c.a. es posible que, debido a sobre tensiones largas y prolongadas, la máquina commute por seguridad a la modalidad 230V c.a.

En este caso, para reiniciar la soldadura es necesario apagar y volver a encender la máquina.

Volver a encender la máquina sólo después de que el led (Fig. C (3)) se haya apagado completamente.

ORGANOS DE CONEXIÓN, REGULACIÓN Y SEÑALIZACIÓN SOLDADURA

Panel anterior

Fig. C

1- Toma rápida positiva (+), para conectar cable de soldadura.
2- LED AMARILLO: normalmente no está iluminado; se ilumina para indicar una anomalía que bloquea la corriente de soldadura por los motivos siguientes:

• Protección térmica: en el interior de la máquina se ha alcanzado una temperatura excesiva. La máquina permanece encendida sin suministrar corriente hasta lograr la temperatura normal. La reactivación es automática.
• Protección a causa de un voltaje de línea sobrante o demasiado bajo: la máquina se bloquea: la tensión de alimentación está un +/- 15% fuera respecto al valor de chapa. ATENCIÓN: Superar el límite de tensión superior, antes citado, dañará seriamente el dispositivo.
• Protección ANTI STICK: si el electrodo se pega al material a soldar, bloquea automáticamente la soldadora, permitiendo quitarlo manualmente sin dañar la pinza porta electrodo.

3- LED VERDE: Presencia de línea, maquina está lista para el funcionamiento.
4- Potenciómetro para la regulación de la corriente de soldadura con escala graduada en Amperios, permite la regulación también durante la soldadura.
(En el modelo "DUAL VOLTAGE AUTOMATIC" el cable no tiene enchufe).
5- Toma rápida negativa (-), para conectar cable de soldadura.

Panel Posterior

Fig. D

1- Cable de alimentación con clavija CEE 2P + (±).

2- Interruptor general O/OFF - I/ON luminoso.

(En el modelo "DUAL VOLTAGE AUTOMATIC" el cable no tiene clavija).

5. INSTALACIÓN

¡ATENCIÓN! EFECTUAR TODAS LAS OPERACIONES DE CIÓN Y CONEXIONES ELÉCTRICAS CON LA SOLDADORA SAMENTE APAGADA Y DESCONECTADA DE LA RED DE TACIÓN.

LAS CONEXIONES ELÉCTRICAS DEBEN SER EFECTUADAS EXCLUSIVAMENTE POR PERSONAL EXPERTO O CUALIFICADO.

PREPARACIÓN

Desembalar la soldadora, efectuar el montaje de las partes que están separadas, contenidas en el embalaje.

Ensamblaje del cable de retorno-pinza, Fig. E

Ensamblaje del cable de soldadura-pinza portaelectrodo, Fig. F

MODALIDAD DE ELEVACIÓN DE LA SOLDADORA

Todas las soldadoras descritas en este manual deben levantarse utilizando el asa o la correa incluidas si está prevista para el modelo (montada tal y como se describe en FIG. L).

UBICACIÓN DE LA SOLDADORA

Localizar el lugar de instalación de la soldadora de manera que no haya obstáculos cerca de la apertura de entrada y de salida del aire de enfriamiento (circulación forzada a través de ventilador, si está presente); asegúrese al mismo tiempo que no se aspiran polvos conductivos, vapores corrosivos, humedad, etc...

Mantener al menos 250 mm de espacio libre alrededor de la soldadora.

¡ATENCIÓN! Coloque la soldadora encima de una superficie n una capacidad adecuada para el peso, para evitar que se o se desplace peligrosamente.

CONEXIÓN A LA RED

- Antes de efectuar cualquier conexión eléctrica, compruebe que los datos de la chapa de la soldadora correspondan a la tensión y frecuencia de red disponibles en el lugar de instalación.

- La soldadora debe conectarse exclusivamente a un sistema de alimentación con conductor de neutro conectado a tierra.

- Para garantizar la protección contra el contacto indirecto usar interruptores diferenciales de tipo:

- Tipo A ( ) para máquinas monofásicas;

- Tipo B ( ) para máquinas trifásicas.

- Para satisfacer los requisitos de la Norma EN 61000-3-11 (Flicker) se aconseja la conexión de la soldadora a los puntos de interfaz de la red de alimentación que presentan una impedancia menor que:

- La soldadora no cumple los requisitos de la norma IEC/EN 61000-3-12. Si ésta se conecta a una red de alimentación pública, es responsabilidad del instalador o del utilizador comprobar que puede conectarse la soldadora (si es necesario, consultar con el gestor de la red de distribución).

- Las soldadoras, si no se especifica diversamente (MPGE), son compatibles con los grupos electrógenos con una variación de la tensión de alimentación de hasta ± 15%.

Para una correcta utilización el grupo electrógeno debe ponerse a régimen antes de poder conectar el inverter.

- ENCHUFE Y TOMA

- El modelos 230 V está dotado en origen del cable de alimentación con enchufe normalizado, (2P + T) 16A/250V.

Por lo tanto puede conectarse a una toma de red dotada de fusibles o interruptor automático; el terminal relativo debe conectarse al conductor de tierra (amarillo-verde) de la línea de alimentación. La tabla (TAB.1) indica los valores aconsejados en amperios de los fusibles retrasados en base a la corriente máxima nominal distribuida por la soldadora, y a la tensión nominal de alimentación.

- Para soldadoras sin enchufe (modelos 115/230V), conectar al cable de alimentación un enchufe normalizado, (2P + T) de capacidad adecuada y preparar una toma de red dotada de fusibles o interruptor automático; el relativo terminal de tierra debe conectarse al conducto de tierra (amarillo-verde) de la línea de alimentación. La tabla (TAB.1) indica los valores aconsejados en amperios de los fusibles retrasados en base a la corriente máxima nominal distribuida por la soldadora, y a la tensión nominal de alimentación.

¡ATENCIÓN! La falta de respeto de las reglas antes es hace ineficaz el sistema de seguridad previsto por el de (clase I) con los consiguientes graves riesgos para las (Ej. Descarga eléctrica) y para las cosas (Ej. incendio).

CONEXIONES DEL CIRCUITO DE SOLDADURA

¡ATENCIÓN! ANTES DE EFECTUAR LAS SIGUIENTES ONES ASEGURARSE DE QUE LA SOLDADORA ESTÁ APAGADA NECTADA DE LA RED DE ALIMENTACIÓN.

La Tabla (TAB.1) indica los valores aconsejados para los cables de soldadora (en mm ^2 ) en base a la máxima corriente distribuida por la soldadora.

SOLDADURA MMA

La casi totalidad de los electrodos revestidos se conecta al polo positivo (+) del generador; excepcionalmente al polo negativo (-) para electrodos con revestimiento ácido.

OPERACIONES DE SOLDADURA EN CORRIENTE CONTINUA

Conexión del cable de soldadura-pinza-portaelectrodo

Lleva en el terminal un borne especial que sirve para ajustar la parte descubierta del electrodo.

Este cable se conecta al borne con el símbolo (+).

Conexión del cable de retorno de la corriente de soldadura

Se conecta a la pieza a soldar o al banco metálico en el que se apoya, lo más cerca posible de la junta en ejecución.

Este cable se conecta al borne con el símbolo (-).

Recomendaciones:

- Girar a fondo los conectores de los cables de soldadura en las tomas rápidas (si están presentes) para garantizar un contacto eléctrico perfecto; en caso contrario se producirán sobrecalentamientos de los mismos conectores lo que tendrá como resultado un rápido deterioro y pérdida de eficiencia.

- Utilizar cables de soldadura lo más cortos posible.

- Evitar utilizar estructuras metálicas que no formen parte de la pieza en elaboración, en sustitución del cable de retorno de la corriente de soldadura; esto puede ser peligroso para la seguridad y provocar una soldadura no satisfactoria.

6. SOLDADURA: DESCRIPCIÓN DEL PROCEDIMIENTO

- Es imprescindible, en cada caso, seguir las indicaciones del fabricante, referidas a la confección de los electrodos utilizados, que indican la correcta polaridad del electrodo y la relativa corriente adecuada.

- La corriente de soldadura va regulada en función del diámetro del electrodo utilizado y del tipo de junta que se desea realizar. A título indicativo, las corrientes utilizables, para los distintos tipos de electrodo, son:

∅ Electrodo (mm)	Corriente de soldadura (A)
	min. max.
1.6 25 50
2	40 80
2.5 60	110
3.2 80	160
4	120	200

- Tener presente que, a igualdad de diámetro de electrodo, se utilizarán valores elevados de corriente para la soldadura en llano; mientras que para soldadura en vertical o sobrepuesta, deberán utilizarse corrientes más bajas.

- Las características mecánicas de la junta soldada están determinadas, además de por la intensidad de la corriente elegida, por otros parámetros de soldadura como la longitud del arco, la velocidad y posición de la ejecución, el diámetro y la calidad de los electrodos (para una correcta conservación mantener los electrodos al resguardo de la

humedad protegidas en sus paquetes o contenedores).

Procedimiento:

• Teniendo la máscara DELANTE DE LA CARA, rozar la punta del electrodo sobre la pieza a soldar, siguiendo un movimiento, como si debiese encender un cerillo; éste es el método más correcto para cebar el arco. ATENCION: NO PUNTEAR el electrodo sobre la pieza, se corre el riesgo de dañar el revestimiento, haciendo dificultoso el cebado del arco.
• Una vez cebado el arco, intentar mantener una distancia con la pieza, equivalente al diámetro del electrodo utilizado, y mantener esta distancia la más constante posible, durante la ejecución de la soldadura; recordar que la inclinación del electrodo, en el sentido de avance, deberá ser de cerca de 20-30 grados (Fig. G).
• Al final del cordón de soldadura, llevar el extremo del electrodo ligeramente hacia atrás, respecto a la dirección de avance, por encima del cráter, para efectuar el relleno; después levantar rápidamente el electrodo del baño de fusión, para obtener el apagado del arco.

Aspectos del cordon de soldadura

Fig. H

7. MANTENIMIENTO

¡ATENCIÓN! ANTES DE EFECTUAR LAS OPERACIONES DE IMIENTO, ASEGURARSE DE QUE LA SOLDADORA ESTÉ A Y DESCONECTADA DE LA RED DE ALIMENTACIÓN.

MANTENIMIENTO EXTRAORDINARIO

LAS OPERACIONES DE MANTENIMIENTO EXTRAORDINARIO TIENEN QUE SER EJECUTADAS EXCLUSIVAMENTE POR PERSONAL EXPERTO O CAPACITADO EN ÁMBITO ELÉCTRICO MECÁNICO Y CUMPLIENDO LAS NORMAS TÉCNICAS IEC/EN 60974-4.

¡ATENCIÓN! ANTES DE QUITAR LOS PANELES DE LA ORA Y ACCEDER A SU INTERIOR ASEGURARSE DE QUE ADORA ESTÉ APAGADA Y DESCONECTADA DE LA RED DE TACIÓN.

Los controles que se puedan realizar bajo tensión en el interior de la soldadora pueden causar una descarga eléctrica grave originada por el contacto directo con partes en tensión y/o lesiones debidas al contacto directo con órganos en movimiento.

• Periódicamente y en cualquier caso con una cierta frecuencia en función de la utilización y del nivel de polvo del ambiente, revisar el interior de la soldadora y quitar el polvo depositado en el transformador, reactancia y rectificador mediante un chorro de aire comprimido seco (máx. 10bar).
• Evitar dirigir el chorro de aire comprimido a las tarjetas electrónicas; si es necesario limpiarlas, usar un cepillo muy suave y disolventes apropiados.
• Aprovechar la ocasión para comprobar que las conexiones eléctricas estén bien ajustadas y que los cableados no presenten daños en el aislamiento.
• Al final de estas operaciones volver a montar los paneles de la soldadora ajustando a fondo los tornillos de fijación.

- Evitar absolutamente efectuar operaciones de soldadura con la soldadora abierta.

- Después de haber ejecutado el mantenimiento o la reparación, restablecer las conexiones y los cableados como eran originariamente, prestando atención a que los mismos no entren en contacto con partes en movimiento o componentes que puedan alcanzar temperaturas elevadas. Clasificar todos los conductores como lo estaban originariamente, prestando atención a mantener bien separadas las conexiones del primario de alta tensión con respecto a los conductores secundarios de baja tensión.

Utilizar todas las arandelas y los tornillos originales para volver a cerrar la carcasa de la máquina.

8. BUSQUEDA DE DAÑOS

EN EL CASO DE FUNCIONAMIENTO INSATISFACTORIO, Y ANTES DE EFECTUAR COMPROBACIONES MAS SISTEMATICAS, O DIRIGIRSE A VUESTRO CENTRO DE ASISTENCIA, COMPROBAR QUE:

- La corriente de soldadura, regulada a través del potenciómetro, con referencia a la escala graduada en Amperios, sea adecuada al diámetro y al tipo de electrodo utilizado.

- Con el interruptor general en "ON", se enciende la lámpara

correspondiente; en caso contrario, el defecto normalmente reside en la línea de alimentación (cables, toma y/o clavija, fusibles, etc.).
- No está iluminado el led amarillo que señaliza la intervención de la seguridad térmica de sobretensión, de tensión baja y la de cortocircuito.
- Ha sido observada la relación de intermitencia nominal; en caso de intervención de la protección termostática es preciso esperar el enfriamiento natural de la máquina; compruebe la funcionalidad del ventilador.
- Controlar la tensión de línea : si el valor es demasiado elevado o demasiado bajo la soldadora queda bloqueada.
- Compruebe que no hay cortocircuito a la salida de la máquina; en tal caso proceda a la eliminación de este inconveniente.
- Las conexiones del circuito de soldadura se efectúan correctamente, particularmente, que la pinza del cable de masa esté efectivamente conectada a la pieza, y sin interposición de materiales aislantes (Ej. Barnices).
- El gas de protección usado sea correcto (Argón 99.5%) y en la justa cantidad.

(DE)

BEDIENUNGSANLEITUNG

CUIDADOS SUPLEMENTARES

- AS OPERAÇÕES DE SOLDAGEM:

OUTROS DADOS TÉCNICOS:

- MÁQUINA DE SOLDA:

- ver tabela 1 (TAB.1)

- %USE AT 20°C (se presente na envolvente do aparelho de soldar).

5- Tomada rápida negativa (-) para coligar o fio de soldadura.

Painel posterior

Fig. D

- Tipo B ( ) para máquinas trifásicas.

- SUVIRINIMO OPERACIJOS:

• Aplinkoje su padidinta elektros smūgio rizika;
• Uždarose patalpose;
• Esant degioms ar sprogstamoms medžiagoms.

La empresa fabricante garantiza el buen funcionamiento de las máquinas y se compromete a efectuar gratuitamente la sustitución de las piezas que se deterioren por mala calidad del material y por defectos de fabricación en los 12 meses posteriores a la fecha de puesta en funcionamiento de la máquina, comprobada en el certificado. Las máquinas entregadas, incluso en garantía, deberán ser enviadas a PORTE PAGADO y se devolverán a PORTE DEBIDO. Son excepción, según cuanto establecido, las máquinas que se consideran bienes de consumo según la directiva europea 1999/44/CE sólo si han sido vendidas en los estados miembros de la UE. El certificado de garantía tiene validez sólo si está acompañado de resguardo fiscal o albarán de entrega. Los problemas derivados de una mala utilización, modificación o negligencia están excluidos de la garantía. Además, se declina cualquier responsabilidad por todos los daños directos e indirectos.

(DE) GEWÄHRLEISTUNG
