| Terméktípus | MMA hegesztőgép (bevont elektróda) |
| Technológia | IGBT tranzisztoros inverter |
| Tápellátás feszültsége | 230 V egyfázisú (Dual Voltage Automatic modell: 115/230 V automatikus felismeréssel) |
| Hegesztőáram tartomány | 25 - 150 A |
| Üzemi tényező (40°C-on) | 60% 150 A-nál, 100% 90 A-nál |
| Ajánlott elektródaátmérők | 1,6 - 4,0 mm |
| Termikus védelem | Automatikus leállás túlmelegedés esetén |
| Anti-stick védelem | Automatikus érzékelés és lezárás az elektróda tapadásakor |
| Túlfeszültség/alulfeszültség védelem | Igen, lezárás ha a feszültség ±15%-on kívül esik |
| Súly | Körülbelül 6 kg |
| Méretek (h x sz x m) | 350 x 200 x 300 mm |
| Védettségi fokozat | IP21S (védelem vízsugárral és szilárd testekkel szemben) |
| Rendszeres karbantartás | Belső portalanítás száraz sűrített levegővel (max 10 bar); elektromos csatlakozások ellenőrzése |
| Elektronikus áramkörök tisztítása | Puha kefe vagy megfelelő oldószerek; kerülje a közvetlen légfúvást |
| Felhasználói biztonság | Galvanikus leválasztás, védelem közvetett érintkezés ellen, hegesztőpajzs kötelező |
| Tartozékok | Tápkábel dugóval, használati útmutató; elektródatartó és földelőkábel opcionális |
| Elérhető alkatrészek | Elektródatartó fogók, kábelek, gyorscsatlakozók, biztosítékok, tömítések |
| Javíthatóság | Telwin műszaki támogatás; eredeti alkatrészek használata ajánlott |
| Garancia | 12 hónap az üzembe helyezéstől (a tanúsítvány szerint) |
| További információk | Megfelel az EN 60974-1 és EN 60974-9 szabványoknak |
Gyakran ismételt kérdések - Infinity 150 Telwin
Felhasználói kérdések a következőről Infinity 150 Telwin
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hegesztőgép PDF formátumban ingyenesen! Találja meg kézikönyvét Infinity 150 - Telwin és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Infinity 150 márka Telwin.

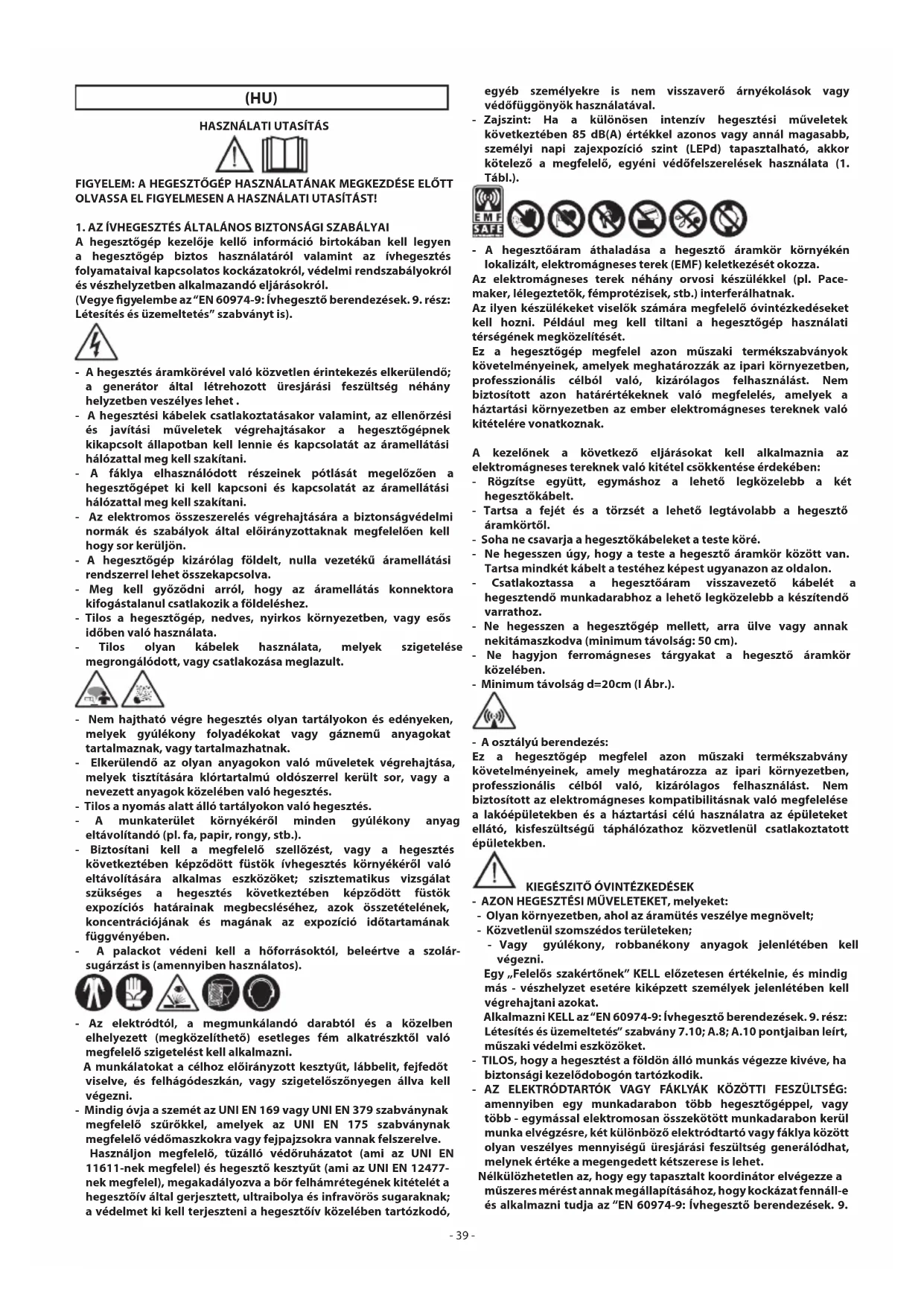

HASZNÁLATI ÚTMUTATÓ Infinity 150 Telwin
(HU) A VESZÉLY, KÖTELEZETTSÉG ÉS TILTÁS JELZÉSEINEK FELIRATAI.
(RO) LEGENDĂ INDICATOARE DE AVERTIZARE A PERICOLELOR, DE OBLIGARE ȘI DE INTERZICERE.
A hegesztógép kezelője kellő információ birtokában kell legyen a hegesztógép biztos használatáról valamint az ívhegesztés folyamataival kapcsolatos kockázatokról, védelmi rendszabályokról és vészhelyzetben alkalmazandó eljárásokról.
(Vegye figyelembe az "EN 60974-9: ívhegesztő berendezések. 9. rész: Létesítés és üzemeltetés" szabványt is).
- A hegesztés áramkörével való közvetlen érintekezés elkerülendő; a generátor által létrehozott üresjárási feszültség néhány helyzetben veszélyes lehet.
- A hegesztési kábelek csatlakoztatásakor valamint, az ellenőrzési és javítási műveletek végrehajtásakor a hegesztógépnek kikapcsolt állapotban kell lennie és kapcsolatát az áramellátási hálózattal meg kell szakítani.
- A fáklya elhasználódott részeinek pótlását megelőzően a hegesztőgépet ki kell kapcsoni és kapcsolatát az áramellátási hálózattal meg kell szakítani.
- Az elektromos összeszerelés végrehajtására a biztonságvédelmi normák és szabályok által előirányzottaknak megfelelően kell hogy sor kerüljön.
- A hegesztógép kizárólag földelt, nulla vezetékű áramellátási rendszerrel lehet összekapcsolva.
- Meg kell győződni arról, hogy az áramellátás konnektora kifogástalanul csatlakozik a földeléshez.
- Tilos a hegesztőgép, nedves, nyirkos környezetben, vagy esős időben való használata.
- Tilos olyan kábelek használata, melyek szigetelése megrongálódott, vagy csatlakozása meglazult.
- Nem hajtható végre hegesztés olyan tartályokon és edényeken, melyek gyúlékony folyadékokat vagy gáznemű anyagokat tartalmaznak, vagy tartalmazhatnak.
- Elkerülendő az olyan anyagokon való műveletek végrehajtása, melyek tisztítására klórtartalmú oldószerrel került sor, vagy a nevezett anyagok közelében való hegesztés.
- Tilos a nyomás alatt álló tartályokon való hegesztés.
- A munkaterület környékéről minden gyúlékony anyag eltávolítandó (pl. fa, papir, rongy, stb.).
- Biztosítani kell a megfelelő szellőzést, vagy a hegesztés következtében képződött füstök ívhegesztés környékéről való eltávolítására alkalmas eszközöket; szisztematikus vizsgálat szükséges a hegesztés következtében képződött füstök expozíciós határainak megbecsléséhez, azok összetételének, koncentrációjának és magának az expozíció időtartamának függvényében.
A palackot védeni kell a hőforrásoktól, beleértve a szolár-sugárzást is (amennyiben használatos).
- Az elektródtól, a megmunkálandó darabtól és a közelben elhelyezett (megközelíthető) esetleges fém alkatrészktől való megfelelő szigetelést kell alkalmazni.
A munkálatokat a célhoz előirányzott kesztyűt, lábbelit, fejfedőt viselve, és felhágódeszkán, vagy szigetelőszönyegen állva kell végezni. - Mindig óvja a szemét az UNI EN 169 vagy UNI EN 379 szabványnak megfelelő szűrőkkel, amelyek az UNI EN 175 szabványnak megfelelő védőmaszkokra vagy fejpajzsokra vannak felszerelve. Használjon megfelelő, tűzálló védöruházatot (ami az UNI EN 11611-nek megfelel) és hegesztő kesztyűt (ami az UNI EN 12477nek megfelel), megakadályozva a bör felhámrétegének kitételét a hegesztőiv által gerjesztett, ultraibolya és infravörös sugarnak; a védelmet ki kell terjeszteni a hegesztőiv közelében tartózkodó,
egyéb személyekre is nem visszaverő árnyékolások vagy védőfüggönyök használatával.
- Zajszint: Ha a különösen intenzív hegesztési műveletek következtében 85 dB(A) értékkel azonos vagy annál magasabb, személyi napi zajexpozíció szint (LEPd) tapasztalható, akkor kötelező a megfelelő, egyéni védőfelszerelések használata (1. Tábl.).
Ez a hegesztőgép megfelel azon műszaki termékszabványok követelményeinek, amelyek meghatározzák az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított azon határértékeknek való megfelelés, amelyek a háztartási környezetben az ember elektromágneses tereknek való kitételére vonatkoznak.
A kezelőnek a következő eljárásokat kell alkalmaznia az elektromágneses tereknek való kitétel csökkentése érdekében:
- Rögzítse együtt, egymáshoz a lehető legközelebb a két hegesztökábelt.
- Tartsa a fejét és a törzsét a lehető legtávolabb a hegesztő áramkörtöl.
- Soha ne csavarja a hegesztökábeleket a teste köré.
- Ne hegesszen úgy, hogy a teste a hegesztő áramkör között van. Tartsa mindkét kábelt a testéhez képest ugyanazon az oldalon.
- Csatlakoztassa a hegesztőáram visszavezető kábelét a hegesztendő munkadarabhoz a lehető legközelebb a készítendő varrathoz.
- Ne hegesszen a hegesztőgép mellett, arra ülve vagy annak nekitámaszkodva (minimum távolság: 50 cm).
- Ne hagyjon ferromágneses tárgyakat a hegesztő áramkör közelében.
- Minimum távolság d=20cm (I Ábr.).
- A osztályú berendezés:
Ez a hegesztőgép megfelel azon műszaki termékszabvány követelményeinek, amely meghatározza az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított az elektromágneses kompatibilitásnak való megfelelése a lakóépületekben és a háztartási célú használatra az épületeket ellátó, kisfeszültségű táphálózathoz közvetlenül csatlakoztatott épületekben.
- AZON HEGESZTÉSI MÜVELETEKET, melyeket:
- Olyan környezetben, ahol az áramütés veszélye megnövelt;
- Közvetlenül szomszédos területeken;
- Vagy gyúlékony, robbanékony anyagok jelenlétében kell végezni.
Egy „Felelős szakértőnek” KELL előzetesen értékelnie, és mindig más - vészhelyzet esetére kiképzett személyek jelenlétében kell végrehajtani azokat.
Alkalmazni KELL az "EN 60974-9: ívhegesztő berendezések. 9. rész: Létesítés és üzemeltetés" szabvány 7.10; A.8; A.10 pontjaiban leírt, műszaki védelmi eszközöket.
- TILOS, hogy a hegesztést a földön álló munkás végezze kivéve, ha biztonsági kezelődobogón tartózkodik.
- AZ ELEKTRÓDTARTÓK VAGY FÁKLYÁK KÖZÖTTI FESZÜLTSÉG: amennyiben egy munkadarabon több hegesztőgéppel, vagy több - egymással elektromosan összekötött munkadarabon kerül munka elvégzésre, két különböző elektródtartó vagy fáklya között olyan veszélyes mennyiségű üresjárási feszültség generálódhat, melynek értéke a megengedett kétszerese is lehet.
- TILOS, hogy a hegesztést a földön álló munkás végezze kivéve, ha biztonsági kezelődobogón tartózkodik. - AZ ELEKTRÓDTARTÓK VAGY FÁKLYÁK KÖZÖTTI FESZÜLTSÉG: amennyiben egy munkadarabon több hegesztőgéppel, vagy több - egymással elektromosan összekötött munkadarabon kerül munka elvégzésre, két különböző elektródtartó vagy fáklya között olyan veszélyes mennyiségű üresjárási feszültség generálódhat, melynek értéke a megengedett kétszerese is lehet.
Nélkülözhetetlen az, hogy egy tapasztalt koordinátor elvégezze a műszeres mérést annak megállapításához, hogy kockázat fennáll-e és alkalmazni tudja az "EN 60974-9: ívhegesztő berendezések. 9.
rész: Létesítés és üzemeltetés" szabvány 7.9 pontjában megjelölt, megfelelő védelmi intézkedéseket.
EGYÉB KOCKÁZATOK
- NEM MEGFELELŐ HASZNÁLAT: a hegesztőgép használata veszélyes bármilyen, nem előirányzott művelet végrehajtására (pl. vízvezeték csőberendezésének fagytalanítása).
- Tilos a hegesztőgépet a fogantyújánál fogva felakasztani.
2. BEVEZETŐ ÉS ÁLTALÁNOS ISMERTETÉS
E hegesztógép ívhegesztést szolgáló olyan áramforrás, mely kifejezetten egyenárammal (DC) működő MMA hegesztések végrehajtásához került előállításra.
E szabályozási rendszer (INVERTER) olyan jellemzői, mint a szabályozás nagy sebessége és pontossága, kiváló minőségű hegesztőgépet biztosítanak burkolt elektródos (rutil, sav, lúg) hegesztésekhez.
Az "inverter" rendszerrel való szabályozás a (primér) tápvezeték bemeneténél meghatározza a tömeg erős csökkentését is úgy a transzformátort, mint a kiegyenlítés reaktanciáját tekintve, lehetővé téve ilyen módon egy méretére és súlyára nézve rendkívül kedvező hegesztőgép létrehozását, és növelve ezáltal a gép kezelésének egyszerűségét valamint annak szállíthatóságát.
KÜLÖN KÉRÉSRE SZOLGÁLTATOTT TARTOZÉKOK:
- MMA hegesztés készlete.
3. MÜSZAKI ADATOK
ADAT-TÁBLA
A hegesztőgép használatára és teljesítményére vonatkozó minden alapvető adat a jellemzők táblázatában van feltüntetve a következő jelentéssel:
A Ábr.
1- A burkolat védelmének foka.
2- Az áramellátás vezetékének jele:
1\~: egyfázisú változó feszültség;
3- S: Azt jelöli, hogy végrehajtásra kerülhetnek hegesztési műveletek olyan környezetben is, ahol az áramütés megnövelt veszélye áll fenn (pl. nagy fémtümegek közvetlen közelében).
4- A tervezett hegesztés folyamatának jele.
5- A hegesztógép belső szerkezetének jele.
6- Az ívhegesztőgépek biztonságára és gyártására vonatkozó EURÓPAI norma.
7- A hegesztőgépek azonosítását szolgáló lajstromjel (nélkülözhetetlen a múszaki sagelynyújtáshoz, cserealkatrészek igényének benyujtásához, a termék eredetének felkutatásához).
8- A hegesztés áramkörének teljesítményei:
- 0:Unaximális üresjárási feszültség.
- 2/U2 : az áram és a megfelelő feszültség, melyet a hegesztőgép szolgáltathat a hegesztés során, normalizált.
- X : a kihagyás aránya: azt az időt jelzi, mely alatt a hegesztógép megfelelő áramot képes szolgáltatni (azonos oszlop). %-ban kerül kifejezésre 10 perces időkör alapján (pl. 60% = 6 perc munka, 4 perc megszakítás; és így tovább).
Abban az esetben, ha a kihasználási faktorok (40C-os körnezetben) meghaladásra kerülnek hővédelmi beavatkozás kerül meghatározásra (a hegesztőgép stand-by marad egészen addig, amíg hőmérséklete nem tér vissza a megengedett határig).
- A/V-A/V : a hegesztési áramnak (minimum-maximum) az ív megfelelő feszültségéhez való szabályozási tartományát mutatja.
9- Az áramellátási vezeték jellemzőinek adatai:
- 1 U A hegesztőgép áramellátásának változó feszültsége és frekvenciája (megengedett határ ±10%)
- 1 max : Az áramellátási vezetékből maximálisan elnyert áram.
- 1eff I: A ténylegesen adagolt áram.
10- : A késleltetett működésű olvadóbiztosítékok azon értéke, mely a vezeték védelméhez irányzandó elő.
11- Azon biztonsági normára vonatkoztatott jelek, melyek jelentését az 1. fejezet "Az ívhegesztés általános biztonsága" tartalmazza.
Megjegyzés: A feltüntetett táblában szereplő jelek és számok fiktívek, az önök tulajdonában álló hegesztőgép pontos értékei és műszaki adatai a hegesztőgép tábláján láthatók.
EGYÉB MÜSZAKI ADATOK:
- HEGESZTÓGÉP:
- Id. a táblát (1.sz. TÁBLA)
- %USE AT 20°C (ha a hegesztógép oldalfalán rajta van).
USE AT 20°C, minden átmérőhöz (∅ ELECTRODE) egy 10 perces időközben hegeszthető elektródák számát jelöli (ELECTRODES 10 MIN) 20°C-on, 20 másodperces szünettel minden elektródacsere számára; ez az adat a hegeszthető elektródák maximális számához viszonyítva százalékos értékben (%USE) is meg van határozva.
- ELEKTRÓDFOGÓ CSIPESZ: Id.2. Táblázat (1. TÁBL.) A hegesztő súlya az 1. Táblázaton került feltüntetésre. (2. TÁBL.)
4. A HEGESZTÓGÉP LEÍRÁSA
A hegesztógép alapvetően nyomtatott áramkörű-, és a maximális megbízhatóság, valamint csökkentett karbantartás elérése érdelében optimalizált teljesítmény-modulokból került előállításra.
B Ábr.
1- Tápvezeték bemenet (1\~), egyenirányító egység és kiegyenlítő kondenzátorok.
2- Tranzisztoros switching mérőhíd (IGBT) és driver-ek; váltakozó feszültségre és magas frekvenciára kapcsolja át az egyenirányított tápvezeték feszültségét, valamint szabályozza a teljesítményt a kívánt hegesztési áram/hegesztési feszültség függvényében.
3- Nagyfekvenciájú transzformátor: a primér tekercselést a 2.blokk által átalakított feszültség táplálja; ennek a feladata a feszültség és az áram ívhegesztési folyamathoz szükséges értékekké való alakítása és ezzel egyidejűleg a hegesztési áramkör tápvezetéktől való galvanikus szigetelése.
4- Szekonder egyenirányító mérőhíd a kiegyenlítés induktivitásával: a szekonder tekercselés által szolgáltatott váltófeszültséget/váltóáramot alakítja át igen alacsony ingadozású egyenárammá/egyenfeszültséggé.
5- Az ellenőrzés és a szabályozás elektronikája: azonnal ellenőrzi a hegesztési áram tranzitorainak értékét és egybeveti azt a kezelő által megindított értékkel; modulalja az IGBT drivereinek azon vezérlési impulzusait, melyek a szabályozást hajtják végre. Meghatározza az áram dinamikai érzékenységét az elektród fúziója során (pillanatnyi rövidzárlat) és felügyeli a biztonsági rendszereket.
A "DUAL VOLTAGE AUTOMATIC" modell viszont egy olyan szerkezettel rendelkezik, mely automatikusan felismeri a hálózati feszültséget (115V-230V váltóaram), és előkészíti a hegesztőgépet a pontos működésre. A felhasználó a kijelző (LED) szineződéséből értheti meg, hogy a hegesztőgép áramellátása 115V vagy 230V értékű váltóáram e (C(3) Ábr.).
- ZÖLD SZÍNÜ KIJELZÖ (LED): azt jelzi, hogy a hegesztógép 230V értékű váltóáramhoz kapcsolt.
- NARANCSSÁRGA SZÍNÚ KIJELZŐ (LED): azt jelzi, hogy a hegesztőgép 115V értékű váltóáramhoz kapcsolt.
A 115V értékű váltóárammal való működés során lehetséges, hogy a hosszú ideig tartó és jelentős túlfeszültség miatt a hegesztőgép biztonsági okokból 230V értékű váltóáramra kapcsol át.
Ilyen esetben a hegesztés folytatásához ki kell kapcsolni, majd ujból be kell kapcsolni a hegesztőgépet.
A hegesztógép csak a kijelző (LED) teljes kikapcsolódása után kapcsolható be ujból (C(3) Ábr.).
AZ ELLENÖRZÉS, SZABÁLYOZÁS ÉS ÖSSZEKAPCSOLÁS EGYSÉGEI HEGESZTÖGÉP
az elülső oldalon
C Ábr.
1- Pozitív gyorscsatlakozó (+) a hegesztési kábel csatlakoztatásához.
2- SÁRGA KIJELZŐ (LED): általában kikapcsolt, amikor be van kapcsolva olyan rendellenességet jelez, mely különböző okokbol blokkolja a hegesztési áramot. Ezek az okok a következők lehetnek:
- Hőszabályozási védelem: a gép belsejében túlzott hő keletkezett. A gép bekapcsolva marad anélkül hogy áramot szolgáltatna egészen egy normal hőmérséklet eléréséig. A helyreállítás automatikus.
- Túl magas illetve túl alacsony feszültség elleni védelem az áramvonalakban: leállítja a gépet: a tápfeszültség a táblán jelölt értékhez képest +/- 15%-os tartományon kívül van. FIGYELEM: A feszültség fentemlített felső határértékének túllépése komolyan károsítja a berendezést.
- ANTI STICK (leragadás elleni) védelem: automatikusan leállítja a hegesztögépet valahányszor az elektród hozzáragad a hegesztendő felülethez, lehetőséget biztosítva ezáltal a kézileg történő ellmozdításra az elektródfogó csipesz megrongálása nélkül.
3- ZÖLD KIJELZÖ (LED): azt jelzi, hogy a gép a hálózathoz kapcsolt és kész a működésre.
4- Potenciométer a hegesztési áram szabályozásához Amper- fokokra
osztott skálával: lehetővé teszi a szabályozást a hegesztés alatt is (a "DUAL VOLTAGE AUTOMATIC" modell kettős Amper- fokokra osztott skálával rendelkezik).
5- Negatív gyorscsatlakozó (-) a hegesztési áram csatlakoztatásához.
a hátulsó oldalon:
D Ábr.
1- tápvezeték kábele C.E.E. 2p + ( 12 ) villásdugóval (a „DUAL VOLTAGE AUTOMATIC“ modell esetében a kábel villásdugó nélküli).
2 - O/OFF-I/ON (világító) fökapcsoló.
5. ÖSSZESZERELÉS
FIGYELEM! MINDEN ÖSSZESZERELÉSSEL KAPCSOLATOS MÜVELET, VALAMINT A HEGESZTÖGÉPPEL VALÓ ELEKTROMOS ÖSSZEKÖTÉSEK KIZÁRÓLAG KIKAPCSOLT, ÉS AZ ÁRAMELLÁTÁSI HÁLÓZATTÓL MEGSZAKÍTOTT BERENDEZÉSEN VÉGEZHETÖK. AZ ELEKTROMOS KAPCSOLÁSOKAT KIZÁRÓLAG SZAKÉRTŐ, VAGY KVALIFIKÁLT SZEMÉLY VÉGEZHETI
ELÖKÉSZÍTÉS
A hegesztőgép kicsomagolása, a csomagban lévő szétszedett részek összeszerelése.
Kimenő kábel-fogó összeszerelése E Ábr.
Hegesztési kábel-elektródtartó fogójának összeszerelése F Ábr.
A HEGESZTÖ EMELÉSÉNEK MÓDOZATAI
Az ebben a kézikönyvben ismertetett, valamennyi hegesztőgépet a fogantyújánál fogva vagy ha a modellhez elő van írva, a tartozékként nyújtott hevederrel szabad felemelni (az L ÁBRÁN leírtak szerint felszerelve).
A HEGESZTÖ ELHELYEZKEDÉSE
Jelölje ki a hegesztő helyét úgy, hogy a hűtőlevegő ki- és bemeneti nyílását ne torlaszolják el akadályok (lehetőség szerint ventillátoros levegőforgatás); egyidejűleg győzödjön meg róla, hogy nem kerültek beszívásra vezető porszemek, maró hatású gozök, nyirkosság, stb.
A hegesztő körül legalább 250 mm szabad helyet hagyjon üresen.
VIGYÁZAT! A hegesztőt egy a súlyának megfelelő sík felületre kell helyezni billenés illetve egyéb veszélyes mozgások elkerülése érdekében.
ÖSSZEKAPCSOLÁS AZ ÁRAMELLÁTÁSI HÁLÓZATTAL
- Bármilyen elektromos kapcsolás létrehozását megelőzően ellenőrizni kell, hogy a hegesztőgép táblájának adatai megfelelnek e az összeszerelés helyén lévő áramellátási hálózat által szolgáltatott feszültségnek és frekvenciának.
- A hegesztőgépet kizárólag földelt, nulla vezetékű áramellátási rendszerrel lehet összekapcsolni.
- A közvetett érintéssel szembeni védelem biztosításához az alábbi típusú differenciálkapcsolókat használják:
- A típus ( ) az egyfázisú gépekhez;
- B típus ( ) a három fázisú gépekhez.
- Az EN 61000-3-11 (Flicker) Szabályzat betartása érdekében tanácsos a hegesztőt a villamos hálózat bekötési pontjaira kötni, amelyek látszólagos ellenállása kisebb, mint:
A hegesztőgép az IEC/EN 61000-3-12 szabvány követelményeinek nem felel meg.
Ha azt egy közszolgáltató táphálózathoz kötik be, a beszerelő vagy a felhasználó felelősségébe tartozik annak vizsgálata, hogy a hegesztőgép csatlakoztatható-e (szükség esetén konzultáljon a disztribúciós hálózat kezelőjével).
A hegesztőgépek, ha nincs másképpen meghatározva (MPGE), a ± 15%-ig terjedő tápfeszültség változásokkal működő áramfejlesztő egységekkel kompatibilisek.
A helyes használathoz az áramfejlesztő egységet üzemi fordulatszámra
kell felgyorsítani azelött, hogy az invertert csatlakoztatni lehessen.
- VILLÁSDUGÓ ÉS CSATLAKOZÓ:
- A 230V modell eleve szabvány villásdugóval rendelkező áramellátási kébellel rendelkezik (2P + T) 16A/250V.
Vagyis összekapcsolható egy hálózati csatlakozóval, mely olvadóbiztosítékokkal, vagy automatikus megszakító kapcsolóval van ellátva; a megfelelő földkivezetést a tápvezeték földvezetékével (sárga-zöld) kell összekapcsolni.
A táblázat (1. Táblázat) a kiválasztott tápvezetékek késleltetett működésű olvadóbiztosítékainak javasolt értékeit tünteti fel amperben, a hegesztőgép által szolgáltatott maximális névleges áram, és az áramellátás névleges feszültsége alapján.
- Azon hegesztőgépek esetében, melyek nincsenek villásdugóval ellátva (115/230V modell) az áramellátási kábelhez egy megfelelő teljesítményű szabványositott villasdugót kell csatlakoztatni (2P + F) és elő kell készíteni egy olvadóbiztosítékokkal vagy automata megszakítóval ellátott hálózati csatlakozót ; a megfelelő földkivezetést a tápvezeték földvezetékével (sárga-zöld) kell összekapcsolni. A táblázat (1. Táblázat) a kiválasztott tápvezetékek késleltetett működésű olvadóbiztosítékainak javasolt értékeit tünteti fel amperben, a hegesztőgép által szolgáltatott maximális névleges áram és az áramellátás névleges feszültsége alapján.
FIGYELEM! Fenti szabályok be nem tartása hatástalanítja a gyártó által előirányzott biztonságot (I osztály), minek következtében komoly kockázat lép fel úgy személyekre (pl. áramütés), mint tárgyakra nézve (pl. túzvész).
HEGESZTÉSI ÁRAMKÖR KAPCSOLÁSAI
FIGYELEM! A KÖVETKEZÖ KAPCSOLÁSOK VÉGREHAJTÁSA ELÖTT MEG KELL BIZONYOSODNI ARRÓL, HOGY A HEGESZTÖGÉP KI VAN KAPCSOLVA ÉS KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT.
A táblázat (1. TÁBLÁZAT) tünteti fel a hegesztési kábelek javasolt értékeit (mm ^2 -ben) a hegesztőgép által szolgáltatott maximális áram alapján.
MMA HEGESZTÉS
A burkolt elektródok szinte mindegyikét a generátor pozitív pólusához (+) kell bekötni, s csak kivételes esetben a negatív pólushoz (-) savas burkolású elektródok esetén.
HEGESZTÉSI MÜVELETEK EGYENÁRAM ESETÉN
Kösse össze a hegesztővezetéket az elektródfogó csipesszel.
Tegyen a végére egy speciális csipeszt, amely által elzárja az elektród fedetlen részét.
Ezt a vezetéket a (+) jelet viselő csipeszhez illeszti.
Kösse be a hegesztő áram visszafelé jövő vezetékét.
Ezt a hegeszteni való tárggyal illetve az azt tartó fémfelülettel kösse össze, a lehető legközelebb a a végrehajtási művelet pontjához.
Ezt a vezetéket kösse össze a (-) jelü csipesszel.
Javaslatok:
- Gyors csatlakozók jelenléte esetén, egy minél tökéletesebb elektromos összeköttetés megvalósítása érdekében, tekerje el teljesen a hegesztővezetékek csatlakozóit; ellenkező esetben a csatlakozók felmelegedése lesz tapasztalható, amelynek következménye azok romlása illetve hatékonyságuk csökkenése lesz.
- A lehető legrövidebb hegesztő vezetékeket használja.
- Kerülje olyan fémtárgyak használatát a hegesztő áram visszajövő vezetékének pótlására, melyek nem a megmunkálás alatt álló tárgy részei; ez ugyanis balesetveszélyes lehet és a hegesztés szempontjából is vezethet nem megfelelő eredményre.
6. HEGESZTÉS: A FOLYAMAT LEÍRÁSA
- Minden esetben elengedhetetlen megnézni a gyártó jelzését, mely az alkalmazott elektródok csomagolásának dobozán látható, és mely fetünteti az elektród pontos polaritását, valamint a vonatkozó optimális áramot.
- A hegesztési áramot az elektród átmérőjétől és a megvalósítani kívánt összekapcsolás típusától függően kell szabályozni : jelzésként az alkalmazandó áramok az elektród különböző átmérői esetében az alábbiak:
| ∅ Elektród (mm) | Hegesztési áram (A) | |
| min. max. | ||
| 1.6 25 50 | ||
| 2 40 80 | ||
| 2.5 60 110 | ||
| 3.2 80 160 | ||
| 4 120 200 | ||
- Ügyelni kell arra, hogy az elektród átmérőjével arányosan magas értékű áram használandó síkhegesztéshez, míg függőleges, vagy fej feletti hegesztéshez alacsonyabb értékű áramot kell használni.
- A hegesztett csatlakozás mechanikai jellemzőit a kiválasztott áram intenzitásán túlmenően a hegesztés egyéb paraméterei is meghatározzák, úgy mint : az ív hossza, a végrehajtás sebessége és helyzete, az elektródok átmérője és minősége (a korrekt megóvás érdekében az elektródokat megfelelő csomagolásban vagy tartályokban tárolva kell védeni a nedvességtől).
Eljárás:
- Az ív gyújtásának legkorrektebb módja: a maszkot az ARC ELÖTT TARTVA az elektród végét a hegesztendő munkadarabhoz kell dörzsölni olyan mozdulattal, mint egy gyufaszál meggyujtásakor. FIGYELEM : NEM SZABAD AZ ELEKTRÓDOT A MUNKADARABHOZ VERNI, mert ez a burkolat megrongálásának kockázatával jár, ami megnehezíti az ív meggyujtását.
- Amint az ív meggyulladt, igyekezni kell az alkalmazott elektród átmérőjével egyenértékű távolságot tartani a munkadarabtól és ezt a távolságot a lehető legtovább megtartani a hegesztés során; nem szabad elfelejteni, hogy az elektród előtolás irányában való dőlésszögének kb. 20-30 foknak kell lennie (G Ábr.).
- A hegesztés záróvonalának végén az elektród szélső részét kissé hátra kell vinni az előtolás irányéhoz képest, a kráter fölé, a kitöltés végrehajtásához, majd gyorsan kilemelni az elektródot az öntési oldatból annak érdekében, hogy elértté váljon az ív eloltása.
A HEGESZTÉS ZÁRÓVONALAINAK ASPEKTUSAI H Ábr.
7. KARBANTARTÁS
FIGYELEM! A KARBANTARTÁSI MÜVELETEK
VÉGREHAJTÁSA ELÖTT ELLENŐRIZNI KELL, HOGY A HEGESZTŐGÉP KI VAN E KAPCSOLVA ÉS KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT
RENDKÍVÜLI KARBANTARTÁS
A RENDKÍVÜLI KARBANTARTÁS MÜVELETEIT KIZÁRÓLAG TAPASZTALT VAGY ELEKTROMECHANIKAI SZAKTERÜLETEN SZAKKÉPZETT SZEMÉLY HAJTHATJA VÉGRE, AZ IEC/EN 60974-4 MŰSZAKI SZABVÁNY BETARTÁSA MELLETT.
FIGYELEM! A HEGESZTÓGÉP PANELJEINEK ELMOZDÍTÁSA, ÉS A GÉP BELSEJÉBE VALÓ BELÉPÉST MEGELÖZÖEN ELLENÖRIZNI KELL HOGY A HEGESZTÖGÉP KIKAPCSOLT ÁLLAPOTBAN VAN E, ÉS KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT.
A feszültség alatt lévő hegesztógépen belüli esetleges ellenőrzések súlyos áramütést okozhatnak, melyet a feszültség alatt álló alkatrészekkel való közvetlen kapcsolat eredményez, és/ vagy sérüléseket, melyek a mozgásban lévő szervekkel való küzvetlen kapcsolat következtében keletkeznek.
- Időszakonként, a használattól, és a környezet porosságától függően ellenőrizni kell a hegesztőgép belsejét, és eltávolítani a transzformátorra rakódott port, száraz súrített levegő- sugár (max. 10 bahr) segítségével.
- El kell kerülni a sűrített levegősugarak irányítását az elektronikus kártyák felé; ez utóbbiak esetleges tisztítását nagyon puha kefével, vagy megfelelő oldószerekkel kell végezni.
- Alkalmanként ellenőrizni kell, hogy az elektromos kapcsolások jól összeszorítottak-e, valamint azt, hogy a kábelezések nem okoznak-e kárt a szigetelésben.
- Fentemlített műveletek befejezésekor a rőgzítőcsavarok teljes megszorításával vissza kell szerelni a hegesztőgép paneljeit.
- Maximálisan kerülni kell a nyitott hegesztőgéppel.való hegesztési műveletek végrehajtását.
- A karbantartás vagy a javítás elvégzése után állítsa vissza a bekötéseket
és a kábelezéseket az eredeti állapotukba, vigyázva arra, hogy azok ne érintkezzenek mozgásban lévő részekkel vagy olyan elemekkel, amelyek magas hömérsékletre melegedhetnek fel. Bilincseljen át minden vezetéket az eredeti állapotuk szerint, vigyázva arra, hogy jól elkülönítse a nagyfeszültségű primer csatlakozásokat az alacsony feszültségű szekunder csatlakozásoktól.
Használja fel az összes eredeti alátétgyűrűt és csavart a burkolat visszazárásához.
8. MEGHIBÁSODÁSOK KERESÉSE
NEM KIELÉGÍTŐ MÜKÖDÉS ESETÉN, MIELÖTT SZISZTEMATIKUS FELÜLVIZSGÁLATBA KEZDENÉNEK VAGY SZERVIZHEZ FORDULNÁNAK, ELLENÓRIZNI KELL A KÖVETKEZÖKET:
- Azt, hogy a potenciométer által szabályozott hegesztési áram az amper beosztású skála szerint megfelel-e az alkalmazott elektród átmérőjének és típusának.
- Azt, hogy amikor a főkapcsoló "ON" állásban van, meggyullad-e a megfelelő lámpa, ellenkező esetben a meghibásodas oka általában az áramellátási vezetékben található (kábelek, villásdugó és/vagy csatlakozó, olvadóbíztosítékok stb.).
- Azt, hogy nem ég-e a sárga kijelző (LED), mely a túl magas / túl alacsony feszültség, vagy rövidzárlat miatti hőszabályozási biztonsági beavatkozásra utal.
- Meg kell győződni a nominalis szakaszosság arányának ellenőrzöttségéről; hővédelmi szabályozás beavatkozása esetén meg kell várni a hegesztőgép teljes kihülését, ellenőrizni kell a szellőzőberendezés működőképességét.
- Ellenőrizni kell a tápvezeték feszültségét: ha az érték tulságosan magas vagy túlságosan alacsony a hegesztőgép blokkolt állapotban marad.
- Ellenőrizni kell, hogy nincs-e rövidzárlat a hegesztőgép végződésénél: amennyiben igen, meg kell szüntetni annak okát.
Ellenőrizni kell a hegesztési áramkör kapcsolásainak pontosságát, különösen azt, hogy a földelési kábel fogója valóban össze van-e kapcsolva a munkadarabbal, és hogy nem ékelődtek-e kapcsolat közé szigetelő anyagok (pl. festékek). - Az alkalmazott védelmi gáznak megfelelő minőségűnek (Argon 99.5) és mennyiségűnek kell lennie.
(RO)
A gyártó cég jótállást vállal a gépek rendeltetésszerű üzemeléséért illetve vállalja az alkatrészek ingyenes kicserélését ha azok az alapanyag rossz minőségéből valamint gyártási hibából erednek a gép üzembe helyezésének a bizonylat szerint igazolható napjától számított 12 hónapon belül. A cserélendő alkatrészeket még a jótállás keretében is BÉRMENTESEN kell visszaküldeni, amelyek UTÓVÉTTEL lesznek a vevőhöz kiszállítva. Kivételt képeznek e szabály alól azon gépek, melyek az Európai Unió 199/44/EC irányelve szerint meghatározott fogyasztási cikknek minősülnek, s az EU tagországaiban kerültek értékesítésre. A jótállás csak a blokki igazolás illetve szállítólevél mellékletével érvényes. A nem rendeltetésszerű használatból, megrongálásból illetve nem megfelelő gondossággal való kezelésből eredő rendellenességek a jótállást kizárják. Kizárt továbbá bárminemű felelősségvállalás minden közvetlen és közvetett kárért.
