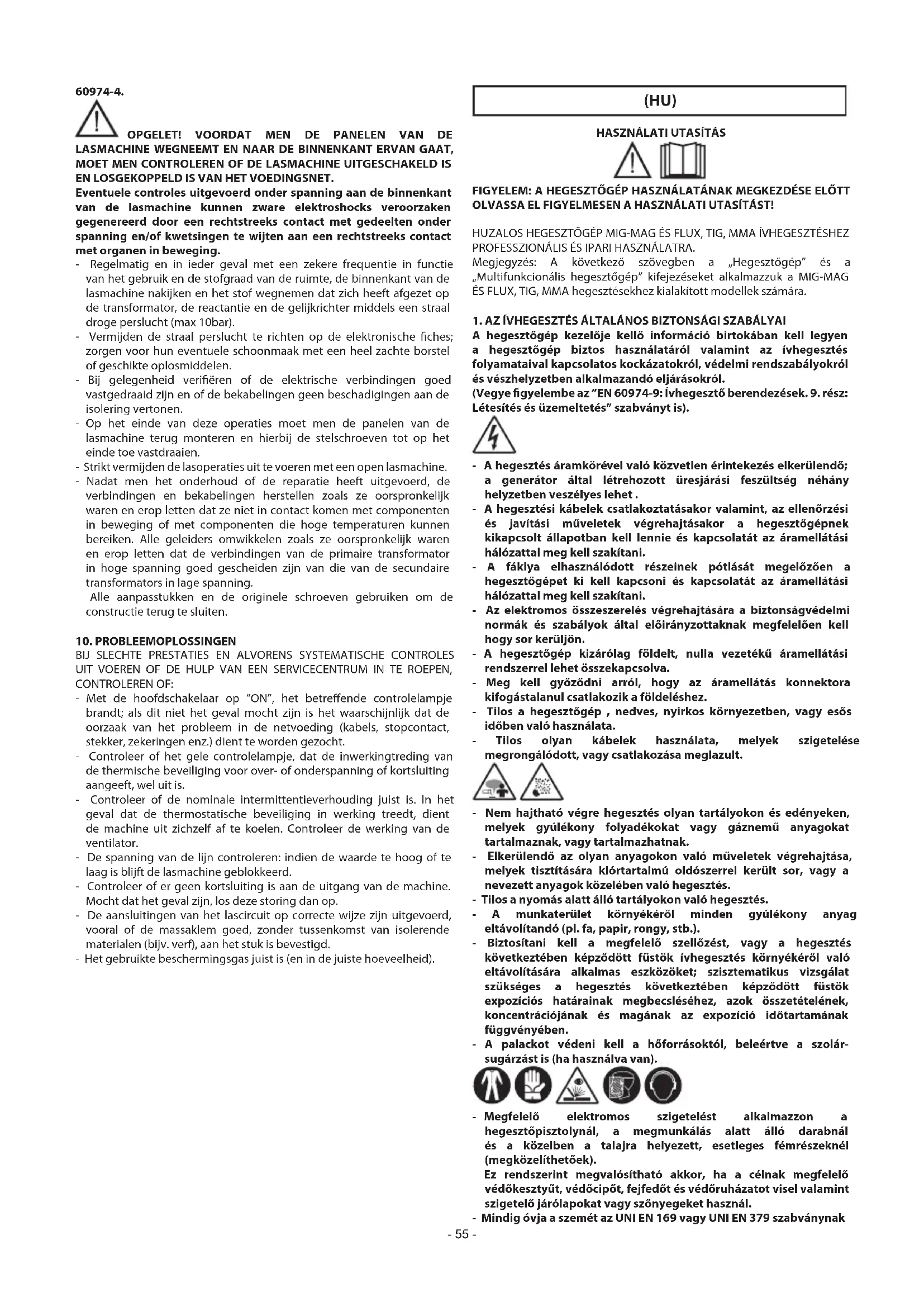

HASZNÁLATI ÚTMUTATÓ Maxima 230 Telwin

FIGYELEM: A HEGESZTŐGÉP HASZNÁLATÁNAK MEGKEZDÉSE ELŐTT OLVASSA EL FIGYELMESEN A HASZNÁLATI UTASÍTÁST! HUZALOS HEGESZTŐGÉP MIG-MAG ÉS FLUX, TIG, MMA ÍVHEGESZTÉSHEZ PROFESSZIONÁLIS ÉS IPARI HASZNÁLATRA. Megjegyzés: A következő szövegben a „Hegesztőgép” és a „Multifunkcionális hegesztőgép” kifejezéseket alkalmazzuk a MIG-MAG ÉS FLUX, TIG, MMA hegesztésekhez kialakított modellek számára.

1. AZ ÍVHEGESZTÉS ÁLTALÁNOS BIZTONSÁGI SZABÁLYAI

A hegesztőgép kezelője kellő információ birtokában kell legyen a hegesztőgép biztos használatáról valamint az ívhegesztés folyamataival kapcsolatos kockázatokról, védelmi rendszabályokról és vészhelyzetben alkalmazandó eljárásokról. (Vegye gyelembe az ”EN 60974-9: Ívhegesztő berendezések. 9. rész: Létesítés és üzemeltetés” szabványt is). - A hegesztés áramkörével való közvetlen érintekezés elkerülendő; a generátor által létrehozott üresjárási feszültség néhány helyzetben veszélyes lehet . - A hegesztési kábelek csatlakoztatásakor valamint, az ellenőrzési és javítási műveletek végrehajtásakor a hegesztőgépnek kikapcsolt állapotban kell lennie és kapcsolatát az áramellátási hálózattal meg kell szakítani. - A fáklya elhasználódott részeinek pótlását megelőzően a hegesztőgépet ki kell kapcsoni és kapcsolatát az áramellátási hálózattal meg kell szakítani. - Az elektromos összeszerelés végrehajtására a biztonságvédelmi normák és szabályok által előirányzottaknak megfelelően kell hogy sor kerüljön. - A hegesztőgép kizárólag földelt, nulla vezetékű áramellátási rendszerrel lehet összekapcsolva. - Meg kell győződni arról, hogy az áramellátás konnektora kifogástalanul csatlakozik a földeléshez. - Tilos a hegesztőgép , nedves, nyirkos környezetben, vagy esős időben való használata. - Tilos olyan kábelek használata, melyek szigetelése megrongálódott, vagy csatlakozása meglazult. - Nem hajtható végre hegesztés olyan tartályokon és edényeken, melyek gyúlékony folyadékokat vagy gáznemű anyagokat tartalmaznak, vagy tartalmazhatnak. - Elkerülendő az olyan anyagokon való műveletek végrehajtása, melyek tisztítására klórtartalmú oldószerrel került sor, vagy a nevezett anyagok közelében való hegesztés. - Tilos a nyomás alatt álló tartályokon való hegesztés. - A munkaterület környékéről minden gyúlékony anyag eltávolítandó (pl. fa, papir, rongy, stb.). - Biztosítani kell a megfelelő szellőzést, vagy a hegesztés következtében képződött füstök ívhegesztés környékéről való eltávolítására alkalmas eszközöket; szisztematikus vizsgálat szükséges a hegesztés következtében képződött füstök expozíciós határainak megbecsléséhez, azok összetételének, koncentrációjának és magának az expozíció időtartamának függvényében. - A palackot védeni kell a hőforrásoktól, beleértve a szolár- sugárzást is (ha használva van). - Megfelelő elektromos szigetelést alkalmazzon a hegesztőpisztolynál, a megmunkálás alatt álló darabnál és a közelben a talajra helyezett, esetleges fémrészeknél (megközelíthetőek). Ez rendszerint megvalósítható akkor, ha a célnak megfelelő védőkesztyűt, védőcipőt, fejfedőt és védőruházatot visel valamint szigetelő járólapokat vagy szőnyegeket használ. - Mindig óvja a szemét az UNI EN 169 vagy UNI EN 379 szabványnak- 56 - megfelelő szűrőkkel, amelyek az UNI EN 175 szabványnak megfelelő védőmaszkokra vagy fejpajzsokra vannak felszerelve. Használjon megfelelő, tűzálló védőruházatot (ami az UNI EN 11611-nek megfelel) és hegesztő kesztyűt (ami az UNI EN 12477- nek megfelel), megakadályozva a bőr felhámrétegének kitételét a hegesztőív által gerjesztett, ultraibolya és infravörös sugaraknak; a védelmet ki kell terjeszteni a hegesztőív közelében tartózkodó, egyéb személyekre is nem visszaverő árnyékolások vagy védőfüggönyök használatával. - Zajszint: Ha a különösen intenzív hegesztési műveletek következtében 85 dB(A) értékkel azonos vagy annál magasabb, személyi napi zajexpozíció szint (LEPd) tapasztalható, akkor kötelező a megfelelő, egyéni védőfelszerelések használata (1. Tábl.). - A hegesztőáram áthaladása a hegesztő áramkör környékén lokalizált, elektromágneses terek (EMF) keletkezését okozza. Az elektromágneses terek néhány orvosi készülékkel (pl. Pace- maker, lélegeztetők, fémprotézisek, stb.) interferálhatnak. Az ilyen készülékeket viselők számára megfelelő óvintézkedéseket kell hozni. Például meg kell tiltani a hegesztőgép használati térségének megközelítését. Ez a hegesztőgép megfelel azon műszaki termékszabványok követelményeinek, amelyek meghatározzák az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított azon határértékeknek való megfelelés, amelyek a háztartási környezetben az ember elektromágneses tereknek való kitételére vonatkoznak. A kezelőnek a következő eljárásokat kell alkalmaznia az elektromágneses tereknek való kitétel csökkentése érdekében: - Rögzítse együtt, egymáshoz a lehető legközelebb a két hegesztőkábelt. - Tartsa a fejét és a törzsét a lehető legtávolabb a hegesztő áramkörtől. - Soha ne csavarja a hegesztőkábeleket a teste köré. - Ne hegesszen úgy, hogy a teste a hegesztő áramkör között van. Tartsa mindkét kábelt a testéhez képest ugyanazon az oldalon. - Csatlakoztassa a hegesztőáram visszavezető kábelét a hegesztendő munkadarabhoz a lehető legközelebb a készítendő varrathoz. - Ne hegesszen a hegesztőgép mellett, arra ülve vagy annak nekitámaszkodva (minimum távolság: 50 cm). - Ne hagyjon ferromágneses tárgyakat a hegesztő áramkör közelében. - Minimum távolság d=20cm (G Ábr.). - A osztályú berendezés: Ez a hegesztőgép megfelel azon műszaki termékszabvány követelményeinek, amely meghatározza az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított az elektromágneses kompatibilitásnak való megfelelése a lakóépületekben és a háztartási célú használatra az épületeket ellátó, kisfeszültségű táphálózathoz közvetlenül csatlakoztatott épületekben.

KIEGÉSZITŐ ÓVINTÉZKEDÉSEK

- AZON HEGESZTÉSI MŰVELETEKET, melyeket: - Olyan környezetben, ahol az áramütés veszélye megnövelt; - Közvetlenül szomszédos területeken; - Vagy gyúlékony, robbanékony anyagok jelenlétében kell végezni. Egy „Felelős szakértőnek” KELL előzetesen értékelnie, és mindig más - vészhelyzet esetére kiképzett személyek jelenlétében kell végrehajtani azokat. Alkalmazni KELL az ”EN 60974-9: Ívhegesztő berendezések.

9. rész: Létesítés és üzemeltetés” szabvány 7.10; A.8; A.10

pontjaiban leírt, műszaki védelmi eszközöket. - Meg KELL tiltani a hegesztést akkor, amikor a hegesztőgépet vagy a huzaladagolót a dolgozó tartja meg (pl. hevederszíjak segítségével). - TILOS, hogy a hegesztést a földön álló munkás végezze kivéve, ha biztonsági kezelődobogón tartózkodik. - AZ ELEKTRÓDTARTÓK VAGY FÁKLYÁK KÖZÖTTI FESZÜLTSÉG: amennyiben egy munkadarabon több hegesztőgéppel, vagy több - egymással elektromosan összekötött munkadarabon kerül munka elvégzésre, két különböző elektródtartó vagy fáklya között olyan veszélyes mennyiségű üresjárási feszültség generálódhat, melynek értéke a megengedett kétszerese is lehet. Nélkülözhetetlen az, hogy egy tapasztalt koordinátor elvégezze a műszeres mérést annak megállapításához, hogy kockázat fennáll-e és alkalmazni tudja az ”EN 60974-9: Ívhegesztő berendezések. 9. rész: Létesítés és üzemeltetés” szabvány 7.9 pontjában megjelölt, megfelelő védelmi intézkedéseket.

- BILLENÉS: a hegesztőgépet a tömegenek megfelelő hordképességű vízszintes felületen kell elhelyezni; ellenkező esetben (pl. meghajlított, szétszedett padlózat stb.) fennáll a billenés veszélye. - NEM MEGFELELŐ HASZNÁLAT: a hegesztőgép használata veszélyes bármilyen, nem előirányzott művelet végrehajtására (pl. vízvezeték csőberendezésének fagytalanítása). - A HEGESZTŐGÉP ÁTHELYEZÉSE: mindig rögzítse a gázpalackot a véletlen leesésének megakadályozására alkalmas eszközökkel (ha használva van). - Tilos a hegesztőgépet a fogantyújánál fogva felakasztani. A hegesztőgép áramellátási forráshoz való csatlakoztatása előtt a védelmeknek, és a hegesztőgép burkolata-, valamint a huzal adagolószerkezete elmozdítható részeinek a helyükön kell lenniük. FIGYELEM! A huzal adagolószerkezete bármely mozgásban lévő részen való kézi beavatkozást, például: - A görgők és/vagy huzalvezetők cseréjét; - A huzal görgőkbe való behelyezését; - A huzaltekercs feltöltését; - A görgők és a hajtóművek, valamint az alattuk lévő területek tisztítását; - A hajtóművek olajozását. KIKAPCSOLT ÉS AZ ÁRAMELLÁTÁSI HÁLÓZATTÓL MEGSZAKÍTOTT HEGESZTŐGÉPPEL KELL VÉGEZNI.

2. BEVEZETÉS ÉS ÁLTALÁNOS LEÍRÁS

Ez a hegesztőgép egy ívhegesztő áramforrás, amelyet különösképpen szénacélok vagy enyhén ötvözött acélok CO

védőgázzal vagy Argon/

keverékgázzal, tömör vagy porbeles (töltött) elektródahuzalok felhasználásával történő, MAG hegesztéséhez készítettek. Ezenkívül alkalmasak rozsdamentes acélok Argon gázzal + 1-2% oxigénnel és alumínium és CuSi (forrasztás) Argon gázzal, a hegesztendő munkadarabnak megfelelő, analízis elektródahuzalok felhasználásával történő, MIG hegesztéséhez. Mindazontúl lehetséges Flux védőgáz nélküli használathoz alkalmas, porbeles huzalok alkalmazása is, beállítva a hegesztőpisztoly polaritását a huzal gyártója által előírtak alapján. A SZINERGIKUS működés biztosítja a hegesztési paraméterek gyors és könnyű beállítását, mindig garantálva a hegesztési minőség és az ív kiemelt ellenőrzését. Különösen javasolt könnyűfémszerkezeti gyártásoknál és karosszériaműhelyekben történő felhasználásokhoz, horganyzott lemezek, high stress (magas fáradási határérték), inox és alumínium hegesztéséhez. MULTIFUNKCIONÁLIS VERZIÓ: A hegesztőgép alkalmas valamennyi acél (szénacélok, alacsony ötvözetek és magas ötvözetek) és nehézfém (réz, nikkel, titánium és ezek ötvözetei) tiszta Ar védőgázzal (99.9%) történő, egyenáramú (DC) TIG hegesztéséhez is érintéses ívgyújtással (LIFT ARC üzemmód), vagy Argon/Hélium keverékekkel megvalósuló, különleges alkalmazásokhoz. Ezenkívül alkalmas bevont elektródák (rutilos, savas, bázikus) egyenáramú (DC) MMA elektródás hegesztéséhez is.- 57 -

ALAPVETŐ KARAKTERISZTIKÁK

MIG-MAG - Szinergikus (automatikus) működés; - Visszaégési idő (Burn-back) a huzalsebesség függvényében; - Termosztatikus védelem; - Védelem a hegesztőpisztoly és a test közötti érintkezésből eredő, véletlen rövidzárlatok ellen; - Védelem a rendellenes tápellátások ellen (túl magas vagy túl alacsony tápfeszültség); - A polaritás felcserélése (Flux Hegesztés) (ahol előírt); TIG (csak multifunkcionális verzió) - LIFT gyújtás; MMA (csak multifunkcionális verzió) - Előre beállított hot start és anti-stick felszereltségek; - Arc-force beállítás - A hegesztőáram függvényében javasolt elektróda átmérőjének megjelölése;

- hegesztőpisztoly; - földelt fogóval kiegészített, visszacsatlakozó kábel;

IGÉNYELHETŐ KIEGÉSZÍTŐK

- Argon palack adapter; - Kocsi (ahol előírt); - Automata sötétedésű fejpajzs; - MIG/MAG hegesztőkészlet; - MMA hegesztőkészlet; - TIG hegesztőkészlet.

ADAT-TÁBLA A hegesztőgép használatára és teljesítményére vonatkozó minden alapvető adat a jellemzők táblázatában van feltüntetve a következő jelentéssel: A Ábr.

1- Az ívhegesztőgép biztonságára és gyártására vonatkozó EURÓPAI

2 - A hegesztőgép belső szerkezetének jele.

3 - A tervezett hegesztés folyamatának jele.

4- S jel: azt jelöli, hogy végrehajtásra kerülhetnek hegesztési műveletek

olyan környezetben is, ahol az áramütés megnövelt veszélye áll fenn (pl. nagy fémtömegek közvetlen közelében).

5- Az áramellátás vezetékének jele:

1~ : egyfázisú feszültség, 3~ : háromfázisú feszültség.

6- A burkolat védelmének foka.

7- Az áramellátási vezeték jellemző adatai:

: A hegesztőgép áramellátásának változó feszültsége és frekvenciája (megengedett határ ±10%). - I 1 max : Az áramellátási vezetékből maximálisan elnyert áram. - I

: A ténylegesen adagolt áram.

8- A hegesztés áramkörének teljesítményei:

: maximális üresjárási feszültség (a hegesztés áramköre nyitott). - I

: az áram és a megfelelő feszültség, melyet a hegesztőgép szolgáltathat a hegesztés során normalizált. - X : a kihagyás aránya: azt az időt jelzi, mely alatt a hegesztőgép megfelelő áramot képes szolgáltatni (azonos oszlop) . %-ban kerül kifejezésre 10 perces időkör alapján (pl. 60% = 6 perc munka, 4 perc megszakítás, és így tovább). Abban az esetben, ha a kihasználási faktorok (40° C -os környezetben) meghaladottak hővédelmi beavatkozás kerül meghatározásra (a hegesztőgép stand-by marad egészen addig, amíg a hőmérséklet nem tér vissza a megengedett határig). - A/V-A/V : a hegesztési áramnak (minimum-maximum) az ív megfelelő feszültségéhez való szabályozási tartományát mutatja).

9- A hegesztés azonosítását szolgáló lajstromjel (nélkülözhetetlen

a műszaki segitségnyújtáshoz, cserealkatrészek igényének benyújtásához, a termék eredetének felkutatásához).

: A késleltetett működésű olvadóbiztosíték azon értéke, mely a vezeték védelméhez irányzandó elő.

11- Azon biztonsági normára vonatkoztatott jelek, melyek jelentését az

1. fejezet “Az ívhegesztés általános biztonsága” tartalmazza.

Megjegyzés: A feltüntetett táblában szereplő jelek és számok ktívek, az önök tulajdonában álló hegesztőgép pontos értékei és műszaki adatai a hegesztőgép tábláján találhatók. EGYÉB MŰSZAKI ADATOK: - HEGESZTŐGÉP: lásd 1. táblázat (1. TÁBL.) - MIG HEGESZTŐPISZTOLY: lásd 2. táblázat (2. TÁBL.) - TIG HEGESZTŐPISZTOLY: lásd 3. táblázat (3. TÁBL.) - ELEKTRÓDATARTÓ FOGÓ: lásd 4. táblázat (4. TÁBL.) A hegesztőgép súlya az 1. táblázatban van feltüntetve (1. TÁBL.).

4. A HEGESZTŐGÉP LEÍRÁSA

ELLENŐRZŐ, SZABÁLYOZÓ ÉS CSATLAKOZTATÓ BERENDEZÉSEK. HEGESZTŐGÉP (B1, B2 ábra) Az elülső oldalon:

1- Ellenőrző panel (lásd a leírást).

2- Hegesztőkábel és -pisztoly.

3- Földeléshez visszacsatlakozó kábel és szorítókapocs.

4- Hegesztőpisztoly csatlakozó.

5- Pozitív gyorscsatlakozó (+) a hegesztőkábel csatlakoztatásához.

6- Negatív gyorscsatlakozó (-) a hegesztőkábel csatlakoztatásához.

7- A hegesztőpisztoly csatlakozóhoz bekötött gyorscsatlakozó dugó.

8- Főkapcsoló ON/OFF.

9- Védőgázcső csatlakozó.

A tekercstartó rekeszen:

11- Pozitív szorítókapocs (+).

12- Negatív szorítókapocs (-).

MEGJ. Polaritás felcserélése FLUX hegesztéshez (gáz nélküli). A HEGESZTŐGÉP ELLENŐRZŐ PANELE (C ábra)

1- Hálózati feszültség jelenlétét kijelző led.

2- Vészleállást kijelző led (biztonsági termosztát bekapcsolása,

rövidzárlat a hegesztőpisztoly és a földkábel között, túlfeszültség/ feszültségesés).

MIG-MAG ÜZEMMÓD: Az anyag vastagságának beállítása (hegesztési teljesítmény). MMA ÜZEMMÓD (csak multifunkcionális verzió): A hegesztőáram beállítása a javasolt elektróda átmérőjének megjelölésével. TIG ÜZEMMÓD (csak multifunkcionális verzió): A hegesztőáram beállítása.

: A hegesztési varrat beállítása (ívhosszúság); : alapérték beállítása. : alsó ívfeszültség. : felső ívfeszültség. MMA ÜZEMMÓD (csak multifonkcionális verzió): Az arc-force beállítása (0-100%). TIG ÜZEMMÓD (csak multifunkcionális verzió): nem engedélyezett.

5- MIG-MAG, TIG vagy MMA hegesztési folyamat választókapcsoló

(csak multifunkcionális verzió).

ELEKTROMOS BEKÖTÉSI MŰVELETET SZIGORÚAN KIKAPCSOLT ÁLLAPOTBAN LÉVŐ ÉS A TÁPHÁLÓZATBÓL KICSATLAKOZTATOTT BERENDEZÉSSEL VÉGEZZEN EL. AZ ELEKTROMOS BEKÖTÉSEKET KIZÁRÓLAG TAPASZTALT VAGY KÉPESÍTETT DOLGOZÓ HAJTHATJA VÉGRE. ELŐKÉSZÍTÉS (180 A-s verzió) D Ábr. A hegesztőgép kicsomagolása, a csomagban lévő szétszedett részek összeszerelése. Visszavezető kábel-fogó összeszerelése D1 Ábra- 58 - Hegesztőkábel elektródatartó-fogó összeszerelése D2 ÁBRA

A HEGESZTŐGÉP ELHELYEZÉSE

Határozza meg a hegesztőgép beszerelési helyét oly módon, hogy ne legyenek akadályok a hűtőlevegő bevezető és kivezető nyílásai előtt; győződjön meg arról, hogy a gép nem tud beszívni elektromosan vezető porokat, korrozív gőzöket, nedvességet, stb. Tartson fenn legalább 250 mm szabad teret a hegesztőgép körül. FIGYELEM! Helyezze a hegesztőgépet a súlyának megfelelő teherbírású, sík felületre a felborulás vagy veszélyes elmozdulások elkerülése végett.

CSATLAKOZTATÁS A HÁLÓZATHOZ

- Bármilyen villamos összeköttetés létesítése előtt ellenőrizze, hogy a hegesztőgép tábláján feltüntetett adatok az öszeszerelés helyén rendelkezésre álló hálózati feszültség és frekvencia értékeknek megfelelnek. - A hegesztőgépet kizárólag egy földelt, semleges vezetékkel szabad a táprendszerbe csatlakoztatni. - A közvetett érintkezés elleni védelem biztosításához az alábbi típusú dierenciálkapcsolókat használja: - A típusú ( ) az egyfázisú gépekhez. - Az EN 61000-3-11 (Flicker) Szabvány követelményeinek kielégítése érdekében ajánlatos a hegesztőgép csatlakoztatása a táphálózat olyan interfész pontjaihoz, amelyek kisebb impedanciát mutatnak, mint: Zmax = 0.24 ohm. - A hegesztőgépre nem vonatkoznak az IEC/EN 61000-3-12 szabvány követelményei. Ha a hegesztőgépet egy közüzemi táphálózatba csatlakoztatják, akkor a beszerelő vagy a felhasználó felelősségébe tartozik annak vizsgálata, hogy a hegesztőgépet be lehet-e kötni vagy sem (szükség esetén kérje ki az elosztó hálózat kezelője véleményét). Csatlakozódugó és aljzat Csatlakoztassa a tápkábel csatlakozódugóját egy biztosítékokkal vagy automata megszakítóval ellátott, hálózati csatlakozóaljzathoz; az adott földelőkapcsot a tápvonal földvezetékéhez (sárga-zöld) kell bekötni. Az

1. táblázat (1.TÁBL.) ismerteti a vonali késleltetett biztosítékok javasolt

értékeit amperben, amelyek a hegesztőgép által kibocsátott, legnagyobb névleges áram és a névleges tápfeszültség alapján kerültek kiválasztásra. FIGYELEM! A fentiekben leírt szabályok gyelmen kívül hagyása hatástalanná teszi a gyártó által beszerelt, biztonsági rendszert (I osztály), amely súlyos veszélyek kialakulását eredményezi személyekre (pl. elektromos áramütés) és dolgokra (pl. tűzvész) vonatkozóan. A HEGESZTŐ ÁRAMKÖR BEKÖTÉSEI FIGYELEM! A KÖVETKEZŐ BEKÖTÉSEK ELVÉGZÉSE ELŐTT GYŐZŐDJÖN MEG ARRÓL, HOGY A HEGESZTŐGÉP KI VAN KAPCSOLVA ÉS A TÁPHÁLÓZATBÓL KI VAN HÚZVA. Az 1. táblázat (1. TÁBL.) feltünteti a hegesztő kábelekhez javasolt értékeket (mm

-ben) a hegesztőgép által kibocsátott, maximális áram alapján. Ezenkívül: - Teljesen csavarja be a hegeszőkábelek konnektorait a gyorscsatlakozó- aljzatokba (ha vannak) a tökéletes elektromos érintkezés biztosításához; ellenkező esetben a konnektorok túlhevülése következik be, amely azok gyors károsodását és a hatékonyságuk romlását okozza. - A lehető legrövidebb hegesztőkábeleket használja. - Kerülje az olyan fémszerkezetek használatát a hegesztőáram visszavezető kábel helyett, amelyek a megmunkálás alatt lévő darab részét nem képezik; ez veszélyeztetheti a biztonságot és nem kielégítő eredményeket nyújthat a hegesztésben. A HEGESZTŐ ÁRAMKÖR BEKÖTÉSEI MIG-MAG ÜZEMMÓDBAN Csatlakoztatás a gázpalackhoz (ha használva van) - A kocsi tartólapján utántölthető gázpalack: max 30 kg. - Megtölthető gázpalack a hegesztőgép palack tartó felületén: max. 30 kg (csak a 180A-s változatnál). - Csavarozza be a nyomáscsökkentőt (*) a gázpalack szelepéhez úgy, hogy helyezze közéjük a kiegészítőként nyújtott, szűkítő elemet, amikor Argon gázt vagy Argon/CO

gázkeveréket használ. - Csatlakoztassa a bemeneti gázvezetéket a nyomáscsökkentőhöz és szorítsa meg a gyűrűt. - Lazítsa meg a nyomáscsökkentő szabályozógyűrűjét a palack szelepének megnyitása előtt. (*) Külön megvásárolandó kiegészítő, ha nincs a termékhez mellékelve. A hegesztőáram visszavezető kábel csatlakoztatása A hegesztendő munkadarabhoz vagy ahhoz a fémasztalhoz kell csatlakoztatni, amelyre az rá van helyezve, a lehető legközelebb az elkészítendő illesztéshez. Hegesztőpisztoly Készítse elő az első huzalbevezetéshez úgy, hogy vegye le a fúvókát és az érintkezőcsövet a huzalkivezetés elősegítéséhez. Belső polaritás felcserélése B1 ábra - Nyissa ki a tekercstartó rekesz ajtaját. - MIG/MAG hegesztés (gáz): - Csatlakoztassa a hegesztőpisztoly kábelét a piros szorítókapocshoz (+) (B-11 ábra). - Csatlakoztassa a fogó visszavezető kábelt a negatív gyorscsatlakozóhoz (-) (B-12 ábra). - FLUX hegesztés (gáz nélkül): - Csatlakoztassa a hegesztőpisztoly kábelét a fekete szorítókapocshoz (-) (B-12 ábra). - Csatlakoztassa a fogó visszavezető kábelt a pozitív gyorscsatlakozóhoz (+) (B-11 ábra). - Zárja be a csévetartó rekesz ajtaját. Külső polaritás felcserélése (csak multifunkcionális verzió) B1 ábra - MIG/MAG hegesztés (gáz): - Csatlakoztassa a hegesztőpisztoly kábelét a hegesztőpisztoly csatlakozóhoz (B-4 ábra). - Csatlakoztassa a gyorscsatlakozó dugót (B-7 ábra) a pozitív gyorscsatlakozó aljzathoz (+) (B-5 ábra). - Csatlakoztassa a fogó visszavezető kábelt a negatív gyorscsatlakozó aljzathoz (-) (B-6 ábra). - FLUX hegesztés (gáz nélkül): - Csatlakoztassa a hegesztőpisztoly kábelét a hegesztőpisztoly csatlakozóhoz (B-4 ábra). - Csatlakoztassa a gyorscsatlakozó dugót (B-7 ábra) a negatív gyorscsatlakozó aljzathoz (-) (B-6 ábra). - Csatlakoztassa a fogó visszavezető kábelt a pozitív gyorscsatlakozóhoz (+) (B-5 ábra). A HEGESZTŐ ÁRAMKÖR BEKÖTÉSEI TIG ÜZEMMÓDBAN Csatlakoztatás a gázpalackhoz - Csavarozza be a nyomáscsökkentőt a gázpalack szelepéhez úgy, hogy helyezze közéjük a kiegészítőként nyújtott, szűkítő elemet, ha arra szükség van. - Csatlakoztassa a gáz bemeneti csövet a szűkítőhöz és szorítsa meg a tartozékként nyújtott bilinccsel. - Lazítsa meg a nyomáscsökkentő szabályozógyűrűjét a palack szelepének megnyitása előtt. - Nyissa meg a palackot és állítsa be a gáz mennyiségét (l/perc) a tájékoztató felhasználási adatok szerint, lásd a táblázatot (TÁBL. 5); a gázáramlás esetleges változtatásait végre lehet hajtani a hegesztés folyamán, állítva a nyomáscsökkentő gyűrűjén. Vizsgálja meg a csövek és a csatlakozások zárását. FIGYELEM! A munka végén mindig zárja el a gázpalack szelepét. A hegesztőáram visszavezető kábelének csatlakoztatása - A hegesztendő munkadarabhoz vagy ahhoz a fémasztalhoz kell csatlakoztatni, amelyre az rá van helyezve, a lehető legközelebb az elkészítendő illesztéshez. Ezt a kábelt a (+) jellel ellátott sarokhoz kell csatlakoztatni (B-5 ábra). Hegesztőpisztoly - Vezesse be az áramvezető kábelt a megfelelő gyorsszorítóba (-) (B-6 ábra). Csatlakoztassa a hegesztőpisztoly gázcsövét a palackhoz.- 59 - A HEGESZTŐ ÁRAMKÖR BEKÖTÉSEI MMA ÜZEMMÓDBAN Majdnem minden bevont elektródát a generátor pozitív pólusához (+) kell csatlakoztatni; kivételt képeznek a savas bevonatú elektródák, azokat a negatív pólushoz (-) kell bekötni. Hegesztőkábel elektródatartó-fogó csatlakoztatása (D2 ábra) Helyezzen a kábelvégre egy speciális szorítót, amely az elektróda fedetlen részének szorítására szolgál. Ezt a kábelt a (+) jellel ellátott sarokhoz kell csatlakoztatni (B-5 ábra). A hegesztőáram visszavezető kábelének csatlakoztatása - A hegesztendő munkadarabhoz vagy ahhoz a fémasztalhoz kell csatlakoztatni, amelyre az rá van helyezve, a lehető legközelebb az elkészítendő illesztéshez. Ezt a kábelt a (-) jellel ellátott sarokhoz kell csatlakoztatni (B-6 ábra). HUZALTEKERCS FELTÖLTÉSE (E Ábr.) FIGYELEM! A HUZALTEKERCS FELTÖLTÉSI MŰVELETÉNEK MEGKEZDÉSE ELŐTT MEG KELL BIZONYOSODNI ARRÓL, HOGY A HEGESZTŐGÉP KI VAN KAPCSOLVA ÉS KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT. ELLENŐRIZNI KELL, HOGY A HUZALVONTATÓ GÖRGŐI, A HUZALVEZETŐ BURKOLATA ÉS A FÁKLYA ÉRINTKEZŐJÉNEK TÖMLŐJE MEGFELELNEK-E AZ ŐN ÁLTAL ALKALMAZNI KÍVÁNT HUZAL ÁTMÉRŐJÉNEK ÉS FAJTÁJÁNAK, VALAMINT HOGY PONTOSAN VANNAK-E ÖSSZESZERELVE. - Ki kell nyitni a motor mélyedésének nyílását. - A huzaltekercset a motorra kell helyezni; meg kell győződni arról, hogy a motor húzásának cövekje jól ágyazódik be a meghatározott nyílásba (1a). - Ki kell oldani a nyomás ellengörgőjét/ellengörgőit és el kell távolítani azt/azokat a lejjebb lévő görgőtől/görgőktől (2a-b). - Ki kell oldani a huzal végét, megrövidíteni annak deformált szélső részét egy szélheg nélküli pontos vágással; az óra járásával ellentétes irányba forgatni a tekercset, és beilleszteni a huzalvéget a huzalvezető kimenetébe 50-100 miliméternyivel belökve azt a fáklya bekötésének huzalvezetőjébe (2d). - Újból el kell helyezni az ellengörgőt/ellengörgőket, beszabályozva számukra egy közepes nyomási értéket, es ellenőrizni, hogy a huzal pontosan helyezkedik el az alulsó görgő horonyában (3). - Ki kell emelni a fúvókát és az érintkező tömlőjét (4a). - Ellenőrizze, hogy a vontató tekercs(ek) megfelel(nek) a felhasznált huzal minőségénak.(2c). - Csatlakoztatni kell a hegesztő villásdugóját az áramellátás csatlakozójához, be kell kapcsolni a hegesztőgépet, megnyomni a fáklya-, vagy a huzalelotolás gombját a kapcsolótáblán (amennyiben az rendelkezésre áll), és megvárni, hogy a huzal vége- végigfutva a huzalvezető teljes burkolatán- 10-15 centiméternyire elhagyja a fáklya elülső részét, majd elengedni a nyomógombot. FIGYELEM! A huzal e műveletek során elektromos feszültség alatt áll és mechanikai erőnek van kitéve; amennyiben tehát nem kerülnek alkalmazásra megfelelő óvintézkedések, fennáll az áramütés, sérülések, és az elektromos ívek éleződésének veszélye. - Nem szabad a fáklya csőnyílását a test felé irányítani. - Nem szabad a fáklyát a gáztartályhoz közelíteni. - Vissza kell szerelni a fáklyára az érintkező tömlőt és a fúvókát (4b). - Ellenőrizni kell a huzal előtolásának szabályosságát: a görgők nyomásának és a motor fékezésének lehető legalacsonyabb értékét kell megállapítani ellenőrizve, hogy a huzal nem csúszik be a horonyba, valamint hogy a vontató megállításától nem lazulnak meg túlságosan a huzal csapjai a tekercs túlzott tehetetlenségének következtében. - Meg kell rövidíteni a fúvókából kimenő huzal szélső részét 10-15 miliméterrel. - Be kell csukni a motor mélyedésének nyílását.

6. HEGESZTÉS: AZ ELJÁRÁS LEÍRÁSA

SHORT ARC (RÖVID ÍV) A huzal olvadása és a csepp leválása a huzal hegyénél egymásutáni rövidzárlatok következtében történik meg az ömledékfürdőben (másodpercenként 200 alkalomig). A huzal szabad hosszúsága (stick-out) rendszerint 5 és 12 mm között van. Szénacélok és alacsony ötvözeteik - Használható huzalok átmérője: 0.6 - 0.8 mm (1.0 mm - 180 A-s verzió) - Felhasználható gáz: CO

keverékgázok Rozsdamentes acélok - Használható huzalok átmérője: 0.8 mm (1.0 mm - 180 A-s verzió) - Felhasználható gáz: Ar/O

(1-2%) keverékgázok Alumínium és CuSi - Használható huzalok átmérője: 0.8 - 1.0 mm - Felhasználható gáz: Ar Porbeles huzal - Használható huzalok átmérője: 0.8 - 1.2 mm (140 A-s verzió)

0.8 - 0.9 mm (115 A-s verzió)

- Felhasználható gáz: Nincs

A védőgáz szállítóképességének 8-14 l/perc –nek kell lennie. A HEGESZTŐVARRAT FORMÁJÁNAK BEÁLLÍTÁSA A hegesztővarrat formájának szabályozása a szabályozógomb segítségével történik (C-4 ábra) amely szabályozza az ívhosszúságot, tehát megszabja a magasabb vagy alacsonyabb hőmérséklet bevezetését a hegesztéshez. A gépben rendelkezésre álló táblázat megtekintését követően (F ábra) állítsa be a szabályozógombot (C-4 ábra) az alapanyag, huzal és a felhasznált gáz alapján. Az A, B, C, D pontok jó kiindulási pontokat jelentenek a különféle munkakörülmények közötti hegesztéshez. Domború forma: Ez azt jelenti, hogy kismértékű hőbevezetés van, tehát a hegesztés “hidegnek” minősül, kismértékű behatolással; ezért forgassa el a szabályozógombot az órajárással megegyező irányban a nagyobb hőbevezetés eléréséhez, amely nagyobb olvadással járó hegesztést eredményez. Homorú forma: Ez azt jelenti, hogy nagymértékű hőbevezetés van, tehát a hegesztés túlságosan “melegnek” minősül, túl nagy behatolással; ezért forgassa el a szabályozógombot az órajárással ellentétes irányban a kisebb olvadás eléréséhez. A VASTAGSÁG BEÁLLÍTÁSA A vastagság beállítása a szabályozógomb (C-3 ábra) segítségével történik, amely szabályozza a hegesztési teljesítményt a lemez vastagsága alapján és ezzel egyidejűleg befolyásolja a huzalelőtolás sebességét és a hozaganyagra átvitt áram mennyiségét. A gépben rendelkezésre álló táblázat megtekintését követően (F ábra) állítsa be a szabályozógombot (C-3 ábra) az alapanyag, huzal, gáz és azon vastagság alapján, amellyel hegeszteni kíván.

7. TIG DC HEGESZTÉS: AZ ELJÁRÁS LEÍRÁSA (csak multifunkcionális

A TIG DC hegesztés alkalmas minden alacsony ötvözetű és magas ötvözetű szénacélra valamint olyan nehézfémekre, mint a réz, nikkel, titánium és azok ötvözetei (H ÁBRA). A TIG DC hegesztésnél a (-) pólusnál általában 2%-ban cériumtartalmú elektróda (szürke színű sáv) használatos. Tengelyirányban csiszolókoronggal le kell hegyezni a volfrámelektródát, lásd I ÁBRA, ügyelve arra, hogy a hegye tökéletesen koncentrikus legyen az ív elhajlásának elkerülése érdekében. Fontos a csiszolás elvégzése az elektróda hosszának irányában. Ezt a műveletet időszakonként el kell végezni az elektróda alkalmazásának és elhasználódásának függvényében, vagy amikor az esetleg beszennyeződött, megrozsdásodott vagy azt nem helyesen alkalmazták. A jó hegesztéshez nélkülözhetetlen a helyes átmérőjű elektróda alkalmazása a helyes árammal együtt, lásd táblázat (5. TÁBL.). Az elektróda rendes kinyúlása a kerámia fúvókából 2-3 mm, amely elérheti a 8 mm-t a sarokhegesztések esetén. A hegesztés az illesztési hézag széleinek összeolvadásával jön létre. A megfelelően előkészített, kis vastagságokhoz (kb. 1mm-ig) nem szükséges hozaganyag (L ÁBRA). Nagyobb vastagságokhoz ugyanolyan alapanyag- összetételű és megfelelő átmérőjű pálcák szükségesek, a szélek alkalmas előkészítésével (M ÁBRA). A hegesztés jó kimenetele érdekében fontos az, hogy a munkadarabok gondosan le legyenek tisztítva és rozsdától, olajoktól, zsíroktól, oldószerektől stb. mentesek legyenek. ELJÁRÁS (LIFT GYÚJTÁS) - Állítsa be a hegesztőáramot a kívánt értékre a C-3 szabályozógomb segítségével; A hegesztés folyamán igazítsa az áramot a szükséges, reális hőbevitelhez. - Ellenőrizze a gáz helyes áramlását. Az elektromos ív gyújtása a wolfram elektródának a hegesztendő munkadarabbal való érintkezése és az attól való eltávolítása útján- 60 - valósul meg. Ez a gyújtási módozat kevesebb elektromos-besugárzási zavart okoz és a minimálisra csökkenti a wolfram beágyazódásait és az elektróda elhasználódását. - Támassza az elektróda hegyét a munkadarabra és enyhén nyomja rá. - Azonnal emelje fel az elektródát 2÷3 mm-rel, megvalósítva ezzel az ívgyújtást. A hegesztőgép kezdetben csökkentett áramot bocsát ki. Néhány pillanat eltelte után a beállított hegesztőáramot bocsátja ki. - A hegesztés megszakításához gyorsan emelje fel az elektródát a munkadarabról.

8. MMA HEGESZTÉS: AZ ELJÁRÁS LEÍRÁSA (csak multifunkcionális

- A felhasznált elektródák csomagolásán a gyártó által feltüntetett előírások elolvasása elengedhetetlen, amelyek az elektróda helyes polaritását és a vonatkozó optimális áramot jelölik. - A hegesztőáramot a felhasznált elektróda átmérője és azon illesztés típusa függvényében kell beállítani, amelyet el szeretne készíteni; tájékoztatás címén a különféle elektróda átmérőkhöz alkalmazható áramok az alábbiak: Ø Elektróda (mm) Hegesztőáram (A) Min. Max.

- Vegye gyelembe, hogy azonos elektróda átmérő esetén magas áramértékeket kell használni a síkban történő hegesztésekhez, míg függőleges vagy fej feletti hegesztéseknél alacsonyabb áramokat kell alkalmazni. - A hegesztett illesztés mechanikai tulajdonságai meghatározottak, a kiválasztott áramerősségen, az egyéb olyan hegesztési paramétereken kívül, mint az ív hosszúsága, a végrehajtási sebesség és pozíció, az elektródák átmérője és minősége (a helyes tárolás érdekében tartsa az elektródákat nedvességtől távol, védve az adott csomagolásban vagy tartóban). FIGYELEM: Az elektródák bevonatának márkája, típusa és vastagsága alapján az ív instabilitásai tapasztalhatók az elektróda összetételéből eredően.

- A fejpajzsot az ARCA ELÉ tartva dörzsölje az elektróda hegyét a hegesztendő munkadarabhoz egy olyan mozdulatot végezve, mintha egy gyufát kellene meggyújtania; ez a leghelyesebb módszer az ív gyújtásához. FIGYELEM: NE ÜTÖGESSE az elektródát a munkadarabhoz; a bevonat sérülése következhet be, amely megnehezíti az ívgyújtást. - Amint meggyulladt az ív, próbáljon megtartani a munkadarabtól a felhasznált elektróda átmérőjével azonos távolságot és azt lehetőleg állandóan megtartani a hegesztés folyamán; emlékezzen arra, hogy az elektródának az előrehaladás irányával bezárt dőlésszöge körülbelül 20-30 fok legyen. - A hegesztővarrat végén vigye az elektróda végét kissé hátra az előrehaladás irányához képest, a végkráter fölé a kitöltés elvégzéséhez, majd gyorsan emelje fel az elektródát az ömledékfürdőből az ív kialvásának eléréséhez (A hegesztővarrat megjelenési formái - N ÁBRA).

Fáklya - Kerülni kell a fáklya meleg alkatrészeinek kábelehez való támasztását, mivel ez a szigetelőanyagok olvadását okozhatja, az pedig a fáklya gyors üzemképtelenné válásához vezet. - Időszakonként ellenőrizni kell a csőberendezés és a gázcsatlakozások szigetelését. - A huzaltekercs minden cseréjekor száraz sűrített levegőt kell fújni (max. 5 bar) a huzalvezető burkolatába, és ellenőrizni kell annak épségét. - Használat előtt minden alkalommal ellenőrizze az elhasználtság mértékét és a fáklya végső részeinek helyes összeállítását: fúvóka, öszekötő cső, gázszóró. Huzal tápvezetéke - Gyakorta ellenőrizni kell a huzalvontató görgőinek kopási állapotát, időszakonként el kell távolítani a vontató területén képződött fémport (görgők és kimenő/bemenő huzalvezető).

SZAKKÉPZETT SZEMÉLY HAJTHATJA VÉGRE, AZ IEC/EN 60974-4 MŰSZAKI SZABVÁNY BETARTÁSA MELLETT. FIGYELEM! A HEGESZTŐGÉP PANELJEINEK ELMOZDÍTÁSA, ÉS A GÉP BELSEJÉBE VALÓ BELÉPÉST MEGELŐZŐEN ELLENŐRIZNI KELL HOGY A HEGESZTŐGÉP KIKAPCSOLT ÁLLAPOTBAN VAN E, ÉS KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT. A feszültség alatt lévő hegesztőgépen belüli esetleges ellenőrzések súlyos áramütést okozhatnak , melyet a feszültség alatt álló alkatrészekkel való közvetlen kapcsolat eredményez, és/ vagy sérüléseket, melyek a mozgásban lévő szervekkel való küzvetlen kapcsolat következtében keletkeznek. - Időszakonként, a használattól, és a környezet porosságától függően ellenőrizni kell a hegesztőgép belsejét, és eltávolítani a transzformátorra rakódott port, száraz súrített levegő- sugár (max. 10 bahr) segítségével. - El kell kerülni a sűrített levegősugarak irányítását az elektronikus kártyák felé; ez utóbbiak esetleges tisztítását nagyon puha kefével, vagy megfelelő oldószerekkel kell végezni. - Alkalmanként ellenőrizni kell, hogy az elektromos kapcsolások jól összeszorítottak-e, valamint azt, hogy a kábelezések nem okoznak-e kárt a szigetelésben. - Fentemlített műveletek befejezésekor a rőgzítőcsavarok teljes megszorításával vissza kell szerelni a hegesztőgép paneljeit. - Maximálisan kerülni kell a nyitott hegesztőgéppel.való hegesztési műveletek végrehajtását. - A karbantartás vagy a javítás elvégzése után állítsa vissza a bekötéseket és a kábelezéseket az eredeti állapotukba, vigyázva arra, hogy azok ne érintkezzenek mozgásban lévő részekkel vagy olyan elemekkel, amelyek magas hőmérsékletre melegedhetnek fel. Bilincseljen át minden vezetéket az eredeti állapotuk szerint, vigyázva arra, hogy jól elkülönítse a nagyfeszültségű primer csatlakozásokat az alacsony feszültségű szekunder csatlakozásoktól. Használja fel az összes eredeti alátétgyűrűt és csavart a burkolat visszazárásához.

10. MEGHIBÁSODÁSOK KERESÉSE

NEM KIELÉGÍTŐ MŰKÖDÉS ESETÉN, MIELŐTT SZISZTEMATIKUS FELÜLVIZSGÁLATBA KEZDENÉNEK VAGY SZERVIZHEZ FORDULNÁNAK, ELLENŐRIZNI KELL A KÖVETKEZŐKET: - Azt, hogy amikor a főkapcsoló “ON” állásban van, meggyullad-e a megfelelő lámpa, ellenkező esetben a meghibásodas oka általában az áramellátási vezetékben található (kábelek, villásdugó és/vagy csatlakozó, olvadóbiztosítékok stb.). - Azt, hogy nem ég-e a sárga kijelző (LED), mely a túl magas / túl alacsony feszültség, vagy rövidzárlat miatti hőszabályozási biztonsági beavatkozásra utal. - Meg kell győződni a nominalis szakaszosság arányának ellenőrzöttségéről; hővédelmi szabályozás beavatkozása esetén meg kell várni a hegesztőgép teljes kihűlését, ellenőrizni kell a szellőző- berendezés működőképességét. - Ellenőrizni kell a tápvezeték feszültségét: ha az érték tulságosan magas vagy túlságosan alacsony a hegesztőgép blokkolt állapotban marad. - Ellenőrizni kell, hogy nincs-e rövidzárlat a hegesztőgép végződésénél: amennyiben igen, meg kell szüntetni annak okát. - Ellenőrizni kell a hegesztési áramkör kapcsolásainak pontosságát, különösen azt, hogy a földelési kábel fogója valóban össze van-e kapcsolva a munkadarabbal, és hogy nem ékelődtek-e kapcsolat közé szigetelő anyagok (pl. festékek). - Az alkalmazott védelmi gáznak megfelelő minőségűnek és mennyiségűnek kell lennie.- 61 - (RO)

A gyártó cég jótállást vállal a gépek rendeltetésszerű üzemeléséért illetve vállalja az alkatrészek ingyenes kicserélését ha azok az alapanyag rossz minőségéből valamint gyártási hibából erednek a gép üzembe helyezésének a bizonylat szerint igazolható napjától számított 12 hónapon belül. A cserélendő alkatrészeket még a jótállás keretében is BÉRMENTESEN kell visszaküldeni, amelyek UTÓVÉTTEL lesznek a vevőhöz kiszállítva. Kivételt képeznek e szabály alól azon gépek, melyek az Európai Unió 199/44/EC irányelve szerint meghatározott fogyasztási cikknek minősülnek, s az EU tagországaiban kerültek értékesítésre. A jótállás csak a blokki igazolás illetve szállítólevél mellékletével érvényes. A nem rendeltetésszerű használatból, megrongálásból illetve nem megfelelő gondossággal való kezelésből eredő rendellenességek a jótállást kizárják. Kizárt továbbá bárminemű felelősségvállalás minden közvetlen és közvetett kárért.
