Preces tips	Daudzfunkciju metināšanas iekārta MIG/MAG, TIG, MMA
Zīmols	Telwin
Modelis	Maxima 230
Elektroapgāde	Vienfāzes 230 V ±15%, 50/60 Hz
Metināšanas strāva (MIG/MAG)	Regulēšanas diapazons: skatīt datu plāksnīti (piem., 30-230 A)
Darba cikls (pie 40°C)	Skatīt datu plāksnīti (piem., 60% pie 200 A)
Metināšanas veidi	MIG/MAG (sinergiska), TIG (Lift Arc), MMA (pārklātais elektrods)
Sinergiskās funkcijas	Automātiska stieples ātruma un strāvas programmēšana atkarībā no biezuma
Pieejamie iestatījumi	Biezums (jauda), šuves forma (loka garums), loka spēks (MMA)
Iebūvētā aizsardzība	Termostats, īsslēgums deglis/zemējums, pazemināts/paaugstināts spriegums
Iekļautie piederumi	MIG deglis, atgaitas kabelis ar zemējuma skavu
Papildu piederumi	Argona balona adapteris, ratiņi, automātiskā tumšināšanas maska, TIG/MMA komplekti
Ieteicamie MIG stieples diametri	Tērauds: 0,6-1,0 mm; Nerūsējošais tērauds: 0,8 mm; Alumīnijs: 0,8-1,0 mm
MIG/MAG aizsarggāze	CO₂ vai Ar/CO₂ maisījumi (8-14 l/min)
Polaritāte	Maināma FLUX metināšanai (bez gāzes): deglis uz negatīvo spaili
Kārtējā apkope	Stiepļu vadošās uzmavas tīrīšana ar saspiestu gaisu, sprauslas un kontaktcaurules pārbaude, iekšpuses putekļu tīrīšana
Lietotāja drošība	Cimdu, maskas ar filtru, ugunsdrošu apģērbu nēsāšana obligāta; izvairīties no saskares ar metināšanas ķēdi
Aizsardzības klases	I klase (obligāts zemējuma savienojums)
Lietošanas vide	Profesionāls rūpniecisks (A klase)
Aptuvenais svars	Apmēram 25-35 kg atkarībā no versijas (nav precīzi norādīts)

Bieži uzdotie jautājumi - Maxima 230 Telwin

Kādus metināšanas veidus es varu veikt ar Telwin Maxima 230?

Šī iekārta ļauj metināt MIG/MAG (sinergiski), TIG (Lift Arc aizdedze) un MMA (pārklātais elektrods) ar līdzstrāvu.

Kādu aizsarggāzi izmantot MIG/MAG metināšanai?

Tēraudam: tīrs CO₂ vai Ar/CO₂ maisījums. Nerūsējošajam tēraudam: Ar/O₂ vai Ar/CO₂ maisījums (1-2%). Alumīnijam: Tīrs argons. Ieteicamais caurplūdums: 8-14 l/min.

Kā noregulēt materiāla biezumu uz Maxima 230?

Pagrieziet rokturi (C-3 att.) lai izvēlētos loksnes biezumu. Iekārta automātiski pielāgo stieples ātrumu un strāvu. Skatiet tabulu uz iekārtas (F att.) ieteicamajiem iestatījumiem.

Ko darīt, ja iedegas dzeltenā brīdinājuma gaisma?

Dzeltenā gaisma norāda, ka aktivizēta aizsardzība: termiskā (pārkaršana), īsslēgums starp degli un zemējumu, vai pazemināts/paaugstināts spriegums. Sagaidiet atdzišanu vai pārbaudiet savienojumus un tīkla spriegumu.

Kā ievietot stieples spoli Maxima 230?

Izslēdziet un atvienojiet iekārtu. Atveriet nodalījumu, ievietojiet spoli ar stiepli uz augšu. Izvadiet stiepli caur stiepļu vadotni, vilkšanas rullīšiem, tad nospiediet sprūdu, lai stiepli padotu uz priekšu, līdz tā iznāk no degļa. Uzstādiet atpakaļ sprauslu un kontaktcauruli.

Vai es varu metināt bez gāzes ar šo iekārtu?

Jā, izmantojot pildīto stiepli (Flux) un mainot polaritāti: deglis uz negatīvo spaili (-) un zemējuma skava uz pozitīvo (+). FLUX metināšanai nav nepieciešama aizsarggāze.

Kādi drošības pasākumi ir būtiski?

Vienmēr valkājiet metināšanas masku ar piemērotu filtru, izolējošus cimdus, ugunsdrošu apģērbu. Pārliecinieties, ka kontaktdakša ir pareizi savienota ar zemi. Nemetiniet mitrā vidē vai uz viegli uzliesmojošiem konteineriem.

Kā apkopt stieples padeves ierīci?

Regulāri tīriet stiepļu vadošo uzmavu ar saspiestu gaisu (maks. 5 bāri). Pārbaudiet vilkšanas rullīšu nodilumu un noņemiet metāla putekļus. Iekārtas iekšpusei izmantojiet sausu gaisu (maks. 10 bāri), izvairoties no elektronikas kartēm.

Kāds ir šīs iekārtas maksimālais tukšgaitas spriegums?

Tukšgaitas spriegums (U₀) ir norādīts uz datu plāksnītes. Tas var būt bīstams, izvairieties no tieša kontakta ar metināšanas ķēdi. Vienmēr izslēdziet iekārtu pirms kabeļu apstrādes.

Vai es varu izmantot TIG degli ar šo iekārtu?

Jā, Maxima 230 daudzfunkciju versija ir saderīga ar TIG līdzstrāvas metināšanu. Pievienojiet TIG degli pie negatīvās spailes (-) un atgaitas kabeli pie pozitīvās spailes (+). Izmantojiet tīru argonu (99,9%) un piemērotu volframa elektrodu.

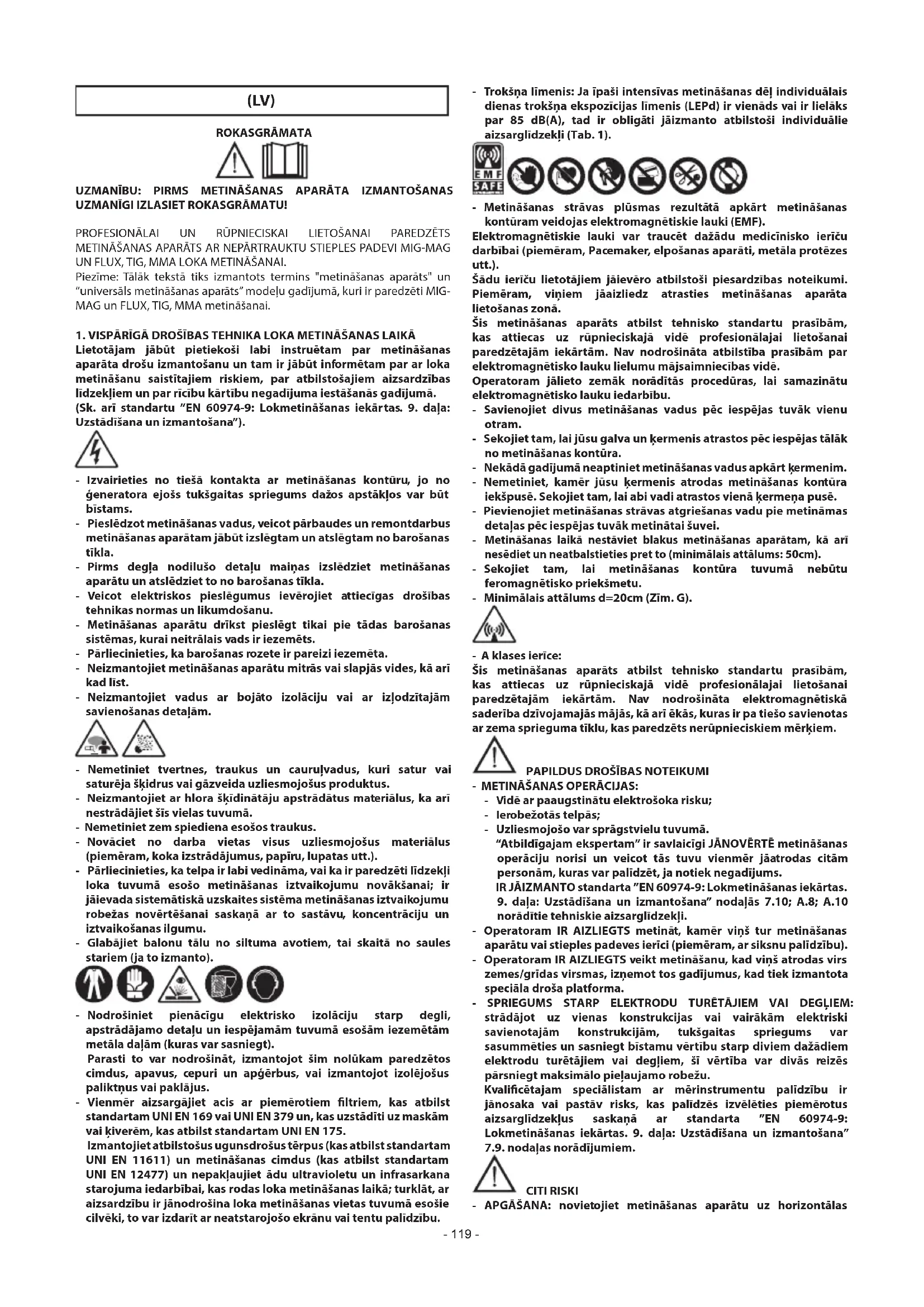

LIETOŠANAS INSTRUKCIJA Maxima 230 Telwin

Piezime: Tālāk tekstā tiks izmantots termins "metināšanas aparāts" un "universāls metināšanas aparāts" modelu gadījumā, kuri ir paredzēti MIG-MAG un FLUX, TIG, MMA metināšanai.

1. VISPĀRĪGĀ DROŠĪBAS TEHNIKA LOKA METINĀŠANAS LAIKĀ

Lietotājam jābūt pietiekoši labi instruētam par metināšanas aparāta drošu izmantošanu un tam ir jābūt informētam par ar loka metināšanu saistītajiem riskiem, par atbilstošajiem aizsardzības līdzekliem un par rīcību kārtību negadījuma iestāšanās gadījumā.

(Sk. ari standartu "EN 60974-9: Lokmetināšanas iekārtas. 9. dala: Uzstādīšana un izmantošana").

• Izvairieties no tieša kontakta ar metināšanas kontūru, jo no ģgeneratora ejošs tukšgaitas spriegums dažos apstākjos var būt bīstams.
• Pieslēdzot metināšanas vadus, veicot pārbaudes un remontdarbus metināšanas aparātam jābūt izslēgtam un atslēgtam no barošanas tikla.
• Pirms degla nodilušo detaļu maiņas izslēdziet metināšanas aparātu un atslēdziet to no barošanas tikla.
• Veicot elektriskos pieslēgumus ievērojiet attiecīgas drošības tehnikas normas un likumdošanu.
• Metināšanas aparātu drīkst pieslēgt tikai pie tādas barošanas sistēmas, kurai neitrālais vads ir iezemēts.
• Pärliecinieties, ka barošanas rozete ir pareizi iezemēta.
• Neizmantojiet metināšanas aparātu mitrās vai slapjās vides, kā arī kad list.
• Neizmantojiet vadus ar bojāto izolāciju vai ar izlodzītajām savienošanas detaļām.

• Nemetiniet tvertnes, traukus un caurulvadus, kuri satur vai saturēja škidrus vai gāzveida uzliesmojosus produktus.
• Neizmantojiet ar hlora škīdinātāju apstrādātus materiālus, ka ari nestrādājiet šis vielas tuvumā.
• Nemetiniet zem spiediena esošos traukus.
• Novāciet no darba vietas visus uzliesmojošus materiālus (piemēram, koka izstrādājumus, papīru, lupatas utt.).
• Pärliecinieties, ka telpa ir labi vedināma, vai ka ir paredzēti līdzekļi loka tuvumā esošo metināšanas iztvaikojumu novākšanal; ir jāievada sistemātiskā uzskaites sistēma metināšanas iztvaikojumu robežas novērtēšanai saskaņā ar to sastāvu, koncentrāclju un iztvaikošanas ilgumu.
• Glabājiet balonu tālu no siltuma avotiem, tai skaitā no saules stariem (ja to izmanto).

• Nodrošiniet pienācīgu elektrisko izolāciju starp degli, apstrādājamo detaļu un iespējamām tuvumā esošām iezemētām metāla dalām (kuras var sasniegt).
  Parasti to var nodrošināt, izmantojot šim nolūkam paredzētos cimdus, apavus, cepuri un apgērbus, vai izmantojot izolējošus paliktnus vai paklājus.
• Vienmër aizsargäjiet acis ar piemërotiem filtriem, kas atbilst standartam UNI EN 169 vai UNI EN 379 un, kas uzstäditi uz maskäm vai kiverëm, kas atbilst standartam UNI EN 175.
  Izmantojiet atbilstošus ugunsdrošus têrpus (kas atbilst standartam UNI EN 11611) un metināšanas cimdus (kas atbilst standartam UNI EN 12477) un nepaklaujiet ādu ultravioletu un infrasarkana starojuma iedarbībai, kas rodas loka metināšanas laikā; turklāt, ar aizsardzibu ir jānodrošina loka metināšanas vietas tuvumā esošie cilvēki, to var izdarīt ar neatstarojošo ekrānu vai tentu palīdzību.

- Trokšna limenis: Ja ipaši intensīvas metināšanas dēl individuālais dienas trokšna ekspozicijas limenis (LEPd) ir vienāds vai ir lielāks par 85 dB(A), tad ir obligāti jāizmanto atbilstoši individuālie aizsarglidzekļi (Tab. 1).

EMF SAFE

- Metināšanas strāvas plūsmas rezultātā apkārt metināšanas kontūram veidojas elektromagnētiskie lauki (EMF).

Elektromagnétiskie lauki var traucēt dažādu medicīnisko ieriču darbibai (piemēram, Pacemaker, elpošanas aparāti, metāla protēzes utt.).

Šādu ieriču lietotājiem jāievēro atbilstoši piesardzības noteikumi. Piemēram, viņiem jāaizliedz atrasties metināšanas aparāta lietošanas zonā.

Šis metināšanas aparāts atbilst tehnisko standartu prasībām, kas attiecas uz rūpnieciskajā vidē profesionālajai lietošanai paredzētajām iekārtām. Nav nodrošināta atbilstība prasībām par elektromagnētisko lauku lielumu mājsaimniecības vidē.

Operatoram jālieto zemāk norāditās procedūras, lai samazinātu elektromagnētisko lauku iedarbību.

• Savienojiet divus metināšanas vadus pēc iespējas tuvāk vienu otram.
• Sekojiet tam, lai jūsu galva un ķermenis atrastos pēc iespējas tālāk no metināšanas kontūra.
• Nekādā gadījumā neaptiniet metināšanas vadus apkārt kermenim.
• Nemetiniet, kamër jūsu kermenis atrodas metināšanas kontūra iekšpusė. Sekojiet tam, lai abi vadi atrastos vienā kermana pusė.
• Pievienojiet metināšanas strāvas atgriešanas vadu pie metināmas detalas pēc iespējas tuvāk metinātai šuvei.
• Metināšanas laikā nestāviet blakus metināšanas aparātam, kā ari nesēdiet un neatbalstieties pret to (minimālais attālums: 50cm).
• Sekojiet tam, lai metināšanas kontūra tuvumā nebūtu feromagnētisko priekšmetu.
• Minimālais attālums d=20cm (Zīm. G).

- A klases ierice:

Šis metināšanas aparāts atbilst tehnisko standartu prasībām, kas attiecas uz rūpnieciskajā vidē profesionālajai lietošanai paredzētajām iekārtām. Nav nodrošināta elektromagnētiskā saderība dzīvojamajās mājās, kā arī ēkās, kuras ir pa tiešo savienotas ar zema sprieguma tiklu, kas paredzēts nerūpnieciskiem mērķiem.

- METINĀŠANAS OPERĀCIJAS:

• Vidē ar paaugstinātu elektrošoka risku;
• lerobežotās telpās;
• Uzliesmojošo var sprāgstvielu tuvumā.
  "Atbildigajam ekspertam" ir savlaicigi JÄNOVÉRTÉ metināšanas operāciju norisi un veicot tās tuvu vienmēr jāatrodas citām personām, kuras var palīdzēt, ja notiek negadijums. IR JÄIZMANTO standarta "EN 60974-9: Lokmetināšanas iekārtas. 9. daļa: Uzstādīšana un izmantošana" nodalās 7.10; A.8; A.10 norāditie tehniskie aizsarglidzekļi.
• Operatoram IR AIZLIEGTS metināt, kamēr viņš tur metināšanas aparātu vai stieples padeves ierīci (piemēram, ar siksnu palīdzību).
• Operatoram IR AIZLIEGTS veikt metināšanu, kad viņš atrodas virs zemes/gridas virsmas, izņemot tos gadījumus, kad tiek izmantota speciāla droša platforma.
• SPRIEGUMS STARP ELEKTRODU TURĚTĀJIEM VAI DEGLIEM: strādājot uz vienas konstrukcijas vai vairākām elektriski savienotajām konstrukcijām, tukšgaitas spriegums var sasummēties un sasniegt bīstamu vērtību starp diviem dažādiem elektrodu turētājiem vai degliem, šī vērtība var divās reizēs pārsniegt maksimālo pieļaujamo robežu.
  Kvalificëtajam speciälistam ar mérinstrumentu palidzību ir jānosaka vai pastāv risks, kas palidzēs izvēlēties piemērotus aizsarglidzekļus saskaņā ar standarta "EN 60974-9: Lokmetināšanas iekārtas. 9. daja: Uzstādīšana un izmantošana" 7.9. nodalas norādījumiem.

- APGĀŠANA: novietojiet metināšanas aparātu uz horizontālas

virsmas, kura atbilst aparāta svaram; pretējā gadījumā (piemēram, ja grīda ir slīpa vai dalīta utt.) pastāv apgāšanas risks.

• NEPAREIZA IZMANTOŠANA: ir bīstami izmantot metināšanas aparātu nolūkiem, kuriem tas nav paredzēts (piemēram, ūdensvada cauruļu atsaldēšana).
• METINÄŠANAS APARÄTA PÄRVIETOŠANA: vienmër nostipriniet gāzes balonu ar piemērotiem piederumiem, lai nepieļautu tā nejaušu nokrišanu (ja to izmanto).
• Ir aizliegts izmantot rokturi metināšanas aparāta piekāršanai.

Pirms metināšanas mašinas pieslēgšanas barošanas tiklam visām metināšanas aparāta un stieples padeves ierīces aizsargiericēm un korpusa kustīgajām dalām jābūt uzstādītām.

UZMANIBU! Veicot jebkuru ar stieples padeves ierices kustigo daju saistito darbibu, piemēram:

• Rullu un/vai stieples virzitaja nomainu;
• Stieples ielikšanu ruljos;
• Stieples spoles ielādēšanu;
• Rullu, zobratu un zem tiem esošas virsmas tirišanu;
• Zobratu ieellošanu;

METINĀŠANAS APARĀTAM JĀBŪT IZSLĒGTAM UN ATSLĒGTAM NO BAROŠANAS TĪKLA.

2. IEVADS UN VISPÄRIGS APRAKSTS

Šis metināšanas aparāts ir strāvas avots, kas ir paredzēts loka metināšanai, īpaši tas ir paredzēts oglekļa tērauda vai viegli leģēta tērauda MAG loka metināšanai CO₂ vai argona/CO₂ maisījuma aizsarggāzes vidē, izmantojot monolītas elektroda stieples vai stieples ar pildījumu (caurulveida).

Turklāt, to var izmantot arī nerūsējošā tērauda MIG metināšanai ar argonu + 1-2% skābekļa un alumīnija un CuSi (lodēšanai) ar argonu, izmantojot stieples elektrodus, kuru sastāvs der metināmajai detalajai.

Ir iespējams izmantot ari stieples ar pildījumu bez kušna aizsarggāzes, noregulējot degla polaritāti atbilstoši stieples ražotāja norādījumiem.

SINERGISKÄ darbība nodrošina metināšanas parametru ātru un vienkāršu iestatīšanu, vienmēr garantējot izcilu kontroli pār loku un metināšanas kvalitāti.

Tas ir īpaši piemērots darbam ar vieglām konstrukcijām un virsbūvēm, cinkotām loksnēm, high stress loksnēm (ar augstu plūstamības robežu), nerūsējošajām loksnēm un alumīnija loksnēm.

UNIVERSÄLS MODELIS:

Metināšanas aparāts ir paredzēts arī lidzstrāvas (DC) TIG metināšanai ar loka kontaktaizdedzi (režims LIFT ARC), tas ir piemērots izmantošanai ar visiem tērauda veidiem (oglekļa, zemi leģētais, augsti leģētais) un smagiem metāliem (varš, nikelis, titāns un to sakausējumi) ar tīru aizsarggāzi Ar (99,9%) vai, īpašos gadijumos, ar argona/hēlija maisījumu. Tas ir paredzēts loka metināšanai, konkrēti tas ir paredzēts MMA lidzstrāvas metināšanai (DC), izmantojot segtos elektrodus (rutila, skābes, bāziskos).

GALVENIE RAKSTURLIELUMI

MIG-MAG

• Sinerğiskā darbība (automātiskais režīms);
• Izdedzināšanas metināšanas beigās (Burn-back) laiks atkarīgs no stieples ātruma;
• Termostatiskā aizsardzība;
• Aizsardzība pret nejaušiem ësavienojumiem, deglim saskaroties ar masu;
• Aizsardzība pret nepareizu barošanu (pārāk augsts vai pārāk zems barošanas spriegums);
• Nepareiza polaritāte (Flux metināšana) (ja tas ir paredzēts);

TIG (tikai universālam modelim)

- Loka aizdedze LIFT;

MMA (tikai universālam modelim)

• Iepriekš iestatitas Hot Start un Anti-Stick ierīces;
• Arc-Force regulēšana
• Ziņošana par ieteicamo elektroda diametru atkarībā no metināšanas strāvas;

STANDARTA PIEDERUMI

- deglis;

- atgriezes strāvas vads ar masas spaili;

PIEDERUMI PĒC PASŪTĪJUMA

• Argona balona adapteris;
• Ratini (ja tas ir paredzēts);
• Maska ar pašaptumšojošo stiklu;
• MIG/MAG metināšanas komplekts;
• MMA metināšanas komplekts;
• TIG metināšanas komplekts.

3. TEHNISKIE DATI

PLÄKSNE AR DATIEM

Pamatdati par metināšanas aparāta pielietošanu un par tas ražīgumu ir izklāstīti uz plāksnes ar tehniskajiem datiem, kuru nozīme ir paskaidrota zemāk:

Zim. A

1- EIROPAS norma, kurā ir aprakstīti ar loka metināšanas iekārtu drošību un ražošanu saistītie jautājumi.
2- Simbols, kas apzimē metināšanas aparāta iekšējo struktūru.
3- Simbols, kas apzimē paredzētas metināšanas procedūru.
4- Simbols S: nozimē, ka metināšanas operācijas var veikt vidē ar paaugstinātu elektrošoka risku (piemēram, tiešajā tuvumā no lielām metāla konstrukcijām).
5- Simbols, kas apzimē barošanas līnijas tipu:

1\~ : vienfāzes mainīgais spriegums;

3\~ : trīsfāzu mainīgais spriegums;

6- Korpusa aizsardzības pakāpe.

7- Barošanas līnijas tehniskie dati:

• U _1 : Metināšanas aparāta barošanas avota mainīgais spriegums un frekvence (pieļaujamā novirze ±10%).
• I _1 max : Maksimāla no barošanas līnijas patērētā strāva.
• I _1eff : Efektīvā barošanas strāva.

8- Metināšanas kontūra radītāji:

• U_0 : maksimālais tukšgaitas spriegums (metināšanas kontūrs ir atvērts).
• I_2 / U_2 : Attiecīgi normalizēta strāva un spriegums, kuru metināšanas aparāts var emitēt metināšanas laikā.
• X : Atskaite par emitētspēju: norāda cik ilgi metināšanas aparāts var emitēt atbilstošu strāvu (tā pati kolonna). Šī vērtība ir izteikta procentos balstoties uz 10 minušu gara cikla (piemēram, 60% = 6 darba minūtes, 4 pārtraukuma minūtes; un tā tālāk). Gadījumā, ja ekspluatācijas režīma rādītāji (uz plāksnītes norādītie, aprēkināti 40°C apkārtējas vides temperatūrai) tiek pārsniegti, tiek iedarbināta termiskā aizsardzība (metināšanas aparāts pārslēdzās "stand-by" režīmā līdz brīdim, kamēr tā temperatūra nepazemināsies līdz pieļaujamajai robežai).
• A/V-A/V : Norāda uz iespējamo strāvas mainišanas intervālu (no minimuma līdz maksimumam) dotajam loka spriegumam.

9- Metināšanas aparāta identifikācijas numurs (Joti svarīgs tehniskās palīdzības pieprasišanai, rezerves daļu pasūtīšanai, izstrādājuma izcelsmes identifikācijai).

10- : Barošanas līnijas aizsardzībai paredzēto palēninātas darbības drošinātāju rādītāji.

11- Ar drošības noteikumiem saistītie simboli, kuru nozīme ir paskaidrota 1. nodalā "Vispārīgās drošības prasības loka metināšanai".

Piezime: Attēlotajam plāksnītes piemēram ir ilustratīvs raksturs, tas ir izmantots tikai lai paskaidrotu simbolu un skaitļu nozīmi; jūsu metināšanas aparāta precīzas tehnisko datu vērtības var atrast uz metināšanas aparāta esošas plāksnītes.

CITI TEHNISKIE DATI:

• METINĀŠANAS APARĀTS: sk. 1. tabulu (TAB. 1)
• DEGLIS MIG: skatiet 2. tabulu (TAB. 2)
• DEGLIS TIG: skatiet 3. tabulu (TAB. 3)
• ELEKTRODA TURËTÄJS: skatiet 4. tabulu (TAB. 4)

Metināšanas aparāta svars ir norādīts 1. tabulā (TAB. 1).

4. METINĀŠANAS APARĀTA APRAKSTS

VADĪBAS, REGULĒŠANAS UN SAVIENOŠANAS IERĪCES.

METINĀŠANAS APARĀTS (att. B1, B2)

Priekšpusē:

1- Vadības panelis (sk. aprakstu).
2- Metināšanas vads un deglis.
3- Masas atgriešanās vads ar spaili.
4- Degla pieslēguma vieta.
5- Ātrdarbīgā pozitīvā ligzda (+) metināšanas vada pievienošanai.
6- Ātrdarbīgā negatīvā ligzda (-) metināšanas vada pievienošanai.

7- Ar degla pieslēguma vietu savienots ātrdarbīgs spraudnis.

Aizmugurē:

8- Galvenais slēdzis ON/OFF.
9- Aizsarggāzes caurules savienotājs.
10- Barošanas vads.

Spoles nodalijumā:

11- Pozitīvā spaile (+).
12- Negativā spaile (-).

PIEZIME. Polaritātes inversija FLUX metināšanai (bez gāzes).

METINĀŠANAS APARĀTA VADĪBAS PANELIS (att. C)

1- Gaismas diode, kas norāda uz sprieguma esamību barošanas tiklā.
2- Gaismas diode, kas norāda uz trauksmes signāliem (aizsargtermostata ieslēgšanās, ùssavienojums starp degli un masas vadu, pārāk augsts/zems spriegums).

MIG-MAG REŽIMS:

Materiāla biezuma (metināšanas jaudas) regulēšana.

kai universālam modelim):

Metināšanas strāvas regulēšana ar ziņošanu par ieteicamo elektroda diametru.

TIG REŽIMS (tikai universālam modelim):

Metināšanas strāvas regulēšana.

4- MIG-MAG REŽIMS:

: Metinātas šuves (loka garuma) regulēšana;

: noklusējuma iestatījums.

: mazāks loka spriegums.

: lielāks loka spriegums.

MMA REŽIMS (tikai universālam modelim):

Arc Force regulēšana (0-100%).

TIG REŽIMS (tikai universālam modelim):

nav iespējots.

5- Metināšanas metodes izvēles slēdzis MIG-MAG, TIG vai MMA (tikai universālam modelim).

5. UZSTĀDĪŠANA

UZMANIBU! METINĀŠANAS APARĀTU UZSTĀDĪŠANAS UN ELEKTRISKOS SAVIENOJUMUS VEIKŠANAS LAIKĀ METINĀŠANAS APARĀTAM IR JĀBŪT PILNĪGI IZSLĒGTAM UN ATVIENOTAM NO BAROŠANASTIKLA.

ELEKTRISKOS SAVIENOJUMUS DRİKST VEIKT TIKAI PIEREDZĖJUŠI VAI KVALIFICĖTI DARBINIEKI.

MONTÄŽA (180 A versija)

ATT.D

Iznemiet metināšanas aparātu no iepakojuma, samontējiet iepakojumā esošas atseviškas daļas.

Strāvas atgriešanās vada/spailes montāža

ATT.D1

Metināšanas vada-elektrodu turētāja montāža

ATT. D2

METINĀŠANAS APARĀTA NOVIETOŠANA

Izvēlieties metināšanas aparāta uzstādīšanas vietu tā, lai tajā nebūtu škēršļu blakus dzesēšanas gaisa ieplūdes un izplūdes atverēm; turklāt, pārliecinieties, ka netiek iesūkti elektrību vadoši putekļi, kodīgi tvaiki, mitrums utt.

Atstājiet apkārt metināšanas aparātam vismaz 250 mm platu brīvu zonu.

UZMANĪBU! Novietojiet metināšanas aparātu uz plakanas virsmas, kura atbilst aparāta svaram, lai nepieļautu tā apgāšanos vai spontānu kustību, kas var būt ļoti bīstami.

• Pirms metināšanas aparāta pievienošanas barošanas tīklam pārbaudiet, vai dati uz metināšanas aparāta plāksnītes atbilst uzstādīšanas vietā pieejamā tikla spriegumam un frekvencei.
• Metināšanas aparātu drīkst pieslēgt tikai pie tādas barošanas sistēmas, kurai neitrālais vads ir iezemēts.
• Lai nodrošinātu aizsardzību pret netiešo kontaktu, izmantojiet šāda tipa diferenciālos slēdžus:

- Tips A ( ∼ ) vienfāzes mašīnām.

) vienfāzes mašinām.

• Lai apmierinātu standarta EN 61000-3-11 (Flicker) prasības, iesakām metināšanas aparātu pieslēgt pie tādām barošanas tikla savienošanas vietām, kuru impedance ir mazāka par Zmax =0.24 Omi.
• Metināšanas aparāts neatbilst standarta IEC/EN 61000-3-12 prasībām. Pievienojot metināšanas aparātu pie sadzīves elektribas tikla, montētāja vai lietotāja pienākums ir pārbaudīt, vai aparātu drīkst pie tā pievienot (nepieciešamības gadījumā sazinieties ar sadales tikla pārstāvi).

Kontaktdakša un rozete

Pievienojiet barošanas vada kontaktdakšu barošanas tikla rozetei, kas aprikota ar drošinātāju vai automātisko slēdzi; atbilstošais iezemēšanas kontakts ir jāsavieno ar barošanas linijas iezemēšanas vadu (dzeltenizaļu). Tabulā 1 (TAB. 1) ir norādītas palēninātas darbības drošinātāju ieteicamās vērtības ampēros, kuras ir izvēlētas saskaņā ar metināšanas aparāta ğenerētu maksimālo nominālo strāvu un barošanas tikla nominālo spriegumu.

UZMANĪBU! Augstāk izklāstīto noteikumu neievērošana būtiski samazinās ražotāja uzstādītās drošības sistēmas (klase I) efektivitāti, līdz ar ko būtiski pieaugs risks cilvēku veselībai (piemēram, elektrošoka risks) un mantai (piemēram, ugunsgrēka risks).

METINĀŠANAS KONTŪRA SAVIENOJUMI

UZMANIBU! PIRMS ZEMAK NORADITO SAVIENOJUMU VEIKŠANAS PÄRLIECINIETIES, VAI METINÄŠANAS APARÄTS IR IZSLËGTS UN ATVIENOTS NO BAROŠANAS TİKLA.

Tabulā 1 (TAB. 1) ir norāditas metināšanas vadu škērsgriezuma ieteicamās vērtības (mm²), kuras ir izvēlētas saskaṇā ar maksimālo metināšanas aparāta ģenerējamo strāvu.

Turklāt:

• Līdz galam pieskrūvējiet metināšanas vadu savienotājus ātrdarbīgajās ligzdās (ja tādas ir), lai nodrošinātu nevainojamu elektrisko kontaktu; pretējā gadījumā šie savienojumi pārkarst, paātrinās nodilums un samazinās efektivitāte.
• Izmantojiet pēc iespējas īsākus metināšanas vadus.
• Neizmantojiet metāla konstrukcijas, kas nav apstrādājamās detaļas sastāvdaļa, lai aizvietotu metināšanas strāvas atgriešanās vadu; tas var būt bīstami un tas rezultātā metināšanas kvalitāte var klūt nepieņemami zema.

METINĀŠANAS KĒDES SAVIENOJUMI MIG-MAG REŽĪMĀ

Savienojums ar gāzes balonu (ja to izmanto)

• Gāzes balons jānovieto uz ratinu balstvirsmas, maks. 30 kg.
• Uz metināšanas aparāta balona balstvirsmas uzstādama gāzes balona svars: ne lielāks par 30 kg (tikai 180A modeliem).
• Pieskrūvējiet spiediena reduktoru(*) pie gāzes balona vārsta, iespraužot atbilstošu reduktoru, kas tiek piegādāts kā piederums, ja tiek izmantots argons vai argona/CO, maisījums.
• Pievienojiet gāzes ieejas cauruli pie reduktora un piestipriniet to ar savilcēju.
• Palaidiet valigak spiediena reduktora regulēšanas gredzenu pirms balona vārsta atvēršanas.
  (*) Ja piederums nav piegādāts ar izstrādājumu, tas jāiegādājas atseviški.

Metināšanas strāvas atgriešanās vada pievienošana

Šis vads tiek savienots ar apstrādājamo detaļu vai ar metāla stendu, uz kura tā ir novietota, tik tuvu veicamajam savienojumam, cik vien iespējams.

Deglis

Sagatavojiet to stieples uzstādīšanai, nonemot sprauslu un kontaktcaurulīti, lai atvieglotu stieples iespraušanu.

lekšējā polaritātes maiņa, att. B1

- Atveriet spoles nodalijuma durtiñas.

- MIG/MAG metināšana (ar gāzi):

- Pievienojiet degla vadu pie sarkanās spailes (+) (att. B-11).

- Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās negatīvās ligzdas (-) (att. B-12).

- FLUX metināšana (bez gāzes):

- Pievienojiet degla vadu pie melnäs spailes (-) (att. B-12).

- Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās pozitīvās ligzdas (+) (att. B-11).

- Aizveriet spoles nodalijuma durtiñas.

Ārējā polaritātes maina (tikai universālam modelim), att. B1

- MIG/MAG metināšana (ar gāzi):

- Pievienojiet degla vadu pie degla pieslēguma vietas (att. B-4).

- Pievienojiet ātrdarbīgu spraudni (att. B-7) pie ātrdarbīgās pozitīvās ligzdas (+) (att. B-5).

- Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās negatīvās ligzdas (-) (att. B-6).

- FLUX metināšana (bez gāzes):

- Pievienojiet degla vadu pie degla piesléguma vietas (att. B-4).

- Pievienojiet ātrdarbīgu spraudni (att. B-7) pie ātrdarbīgās negatīvās ligzdas (-) (att. B-6).

- Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās pozitīvās ligzdas (+) (att. B-5).

METINĀŠANAS KĒDES SAVIENOJUMI TIG REŽĪMĀ

Savienojums ar gāzes balonu

• Pieskrūvējiet spiediena reduktoru pie gāzes balona vārsta, nepieciešamības gadījumā iespraužot atbilstošu reduktoru, kas tiek piegādāts kā papildierīce.
• Pievienojiet gāzes ieejas cauruli pie reduktora un piestipriniet to ar komplektācijā esošo savilcēju.
• Palaidiet valigāk spiediena reduktora regulēšanas gredzenu pirms balona vārsta atvēršanas.
• Atveriet balonu un noregulējiet gāzes plūsmu (l/min.) atbilstoši ekspluatācijas vajadzībām, sk. tabulu (TAB. 5); nepieciešamības gadījumā gāzes plūsmu var noregulēt metināšanas laikā, izmantojot spiediena reduktora gredzenu. Pārbaudiet cauruļu un savienojumu hermētiskumu.

UZMANĪBU! Pēc darba pabeigšanas vienmēr aizveriet gāzes balona vārstu.

Metināšanas strāvas atgriešanās vada pievienošana

Šis vads tiek savienots ar metināmo detaļu vai ar metāla stendu, uz kura tā ir novietota, pēc iespējas tuvāk metināmajai šuvei. Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (+) (att. B-5).

Deglis

- lespraudiet strāvas vadu attiecīgajā ātrdarbīgajā spailē (-) (att. B-6). Pievienojiet degļa gāzes cauruli pie balona.

METINĀŠANAS KĒDES SAVIENOJUMI MMA REŽĪMĀ

Gandrīz visi segtie elektrodi tiek pievienoti ģgeneratora pozitīvajam polam (+), izņemot elektrodus ar skābes segumu, kuri tiek pievienoti negatīvajam polam (-).

Metināšanas vada-elektrodu turētāja savienošana (att. D2)

Uzstādiet uz uzgaļa speciālu spaili, kuru izmanto elektroda atklātās daļas bloķēšanai. Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (+) (att. B-5).

Metināšanas strāvas atgriešanās vada pievienošana

- Šis vads tiek savienots ar metināmo detaļu vai ar metāla stendu, uz kura tā ir novietota, pēc iespējas tuvāk metināmajai šuvei. Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (-) (att. B-6).

STIEPLES SPOLES IELÄDĘŠANA (Zim. E)

UZMANĪBU! PIRMS STIEPLES IELĀDĒŠANAS

PÄRLIECINIETIES, KA METINÄŠANAS APARÄTS IR IZSLËGTS UN ATSLËGTS NO BAROŠANAS TİKLA.

PÄRBAUDIET, VAI STIEPLES VILCEJA RULLIEM, STIEPLES VIRZITÄJA APVALKAM UN DEGLA KONTAKTA CAURULEI IR ATBILSTOŠS DIAMETRS, KA TIE DER STIEPLU TIPAM, KURU IR PAREDZETS IZMANTOT, UN KA TIE

IR PAREIZI UZSTĀDĪTI. STIEPLES IEVĒRŠANAS LAIKĀ NEIZMANTOJIET AIZSARGCIMDUS.

• Atveriet tītavas telpas vāku.
• Novietojiet spoli uz tītavas; pārliecinieties, ka tītavas vilkšanas stienis ir pareizi novietots atbilstošajā caurumā (1a).
• Atbrivojiet pretspoli(-es) no spiediena un izskrūvējiet to(tās) no apakšēja(-iem) rulla(-iem) (2a-b).
• Pārbaudiet vai vilcēja rullītis/rullīši atbilst izmantojamajai stieplei (2c).
• Atbrīvojiet stieples galu, nogrieziet deformēto galu precīzi un bez atskarpēm; pagrieziet spoli pretēji pulksteņrādītāja virzienam un ielieciet stieples galu ieejas stieples vadīklā, iestumjot to degļa savienotājdetālas stieples vadīklas (2d) iekšā 50-100 mm garumā.
• Uzstädiet pretspoli(-es) atpakal, noregulëjot spiedienu uz vidëjo vërtību, pärbaudiet, vai stieple ir pareizi novietota apakšëjās spoles rievā (3).
• Nonemiet uzgali un kontakta cauruli (4a).
• Ielieciet metināšanas aparāta kontaktdakšu barošanas rozetē, ieslēdziet metināšanas aparātu, nospiediet degļa pogu vai stieples padeves pogu, kura atrodas uz vadības pults (ja tā ir) un uzgaidiet, kamēr stieples gals izies cauri stieples vadīklas apvalkam un izies ārā uz 10-15cm no degļa priekšējās daļas, atlaidiet pogu.

UZMANĪBU! Šo operāciju veikšanas laikā stieple atrodas ktriskā sprieguma un ir pakļauta mehāniskā spēka tai; tādējādi, ja netiek ievēroti drošības noteikumi, var rasties loka, ievainojumu vai elektriskā loka risks:

• Nenovirziet degla galu kermana dalu pusê.
• Nepietuviniet degli balonam.
• Uzstādiet atpakal kontakta cauruli un uzgali uz degla (4b).
• Pärbaudiet, vai stieples padeve norit normäli; nokalibrëjiet rullu spiedienu un tītavas bremzēšanu uz minimālākajām iespējamām vērtībām tā, lai stieple neslīdētu rievā un vilcēja apstāšanas gadījumā stieples vītnes neatslābtu spoles pārmērīgas inerces dēļ.
• Nogrieziet no uzgaļa izejošo stieples galu tā, lai tās garums būtu 10-15 mm.
• Aizveriet tītavas telpas vāku.

6. METINĀŠANA: DARBA PROCEDŪRAS APRAKSTS

SHORT ARC (ISS LOKS)

Stieples kušana un pilienu atdališanās notiek ar stieples gala secīgiem īssavienojumiem kausējuma vannā (līdz 200 reizēm sekundē). Stieples brīvas daļas garums (stick-out) parasti ir no 5 līdz 12mm.

Nerūsējošais tērauds

• Izmantojamo stieplu diametrs: 0.8 mm (1.0 mm - 180 A versija)
• Izmantojamā gāze: maisījumi Ar/O, vai Ar/CO, (1-2%)

Aluminijs un CuSi

- Izmantojamo stieplu diametrs: 0.8 - 1.0 mm

- Izmantojamā gāze: Ar

Stieple ar pildijumu

• Izmantojamo stieplu diametrs: 0.8 - 1.2 mm (140 A versija) 0.8 - 0.9 mm (115 A versija)
• Izmantojamā gāze: Nav

AIZSARGGÄZE

Aizsarggāzes patērinam jābūt 8-14 l/min.

ŠUVES FORMAS REGULĚŠANA

Šuves formas regulēšanu veic ar rokturi (att. C-4), kas regulē loka garumu, nosakot lielāku vai mazāku siltuma pieplūdi metināšanas laikā. Izmantojot mašīnā esošo tabulu (att. F), uzstādiet rokturi (att. C-4) pozīcijā, kas atbilst izmantojamajam materiālam, stieplei un gāzei. Punkti A, B, C, D ir labi sākumpunkti metināšanai dažādos darba apstākjos.

Izliekta forma: Nozimē, ka siltuma pieplūde ir zema, tāpēc metināšana ir "auksta", ar zemu sakusumu; tāpēc pagrieziet rokturi pulksteņrādītāja virzienā, lai nodrošinātu lielāku siltuma pieplūdi, kas nodrošina intensīvāku kušanu metināšanas laikā.

leliekta forma: Nozīmē, ka siltuma pieplūde ir augsta, tāpēc metināšana ir pārāk "karsta", ar pārmērīgu sakusumu; tāpēc pagrieziet rokturi pretēji pulksteņrādītāja virzienam, lai nodrošinātu mazāku siltuma pieplūdi.

BIEZUMA IESTATIŠANA

Biezuma regulēšanai izmanto rokturi (att. C-3), kas regulē metināšanas jaudu atbilstoši loksnes biezumam un vienlaicīgi ar to ietekmē padeves ātrumu un piekausējamai stieplei padodamās strāvas daudzumu. Izmantojot mašinā esošo tabulu (att. F), uzstādiet rokturi (att. C-3) pozīcijā, kas atbilst materiālam, stieplei, gāzei un metināmajam biezumam.

7. TIG DC METINĀŠANA: DARBA PROCEDŪRAS APRAKSTS (tikai universālam modelim)

PAMATPRINCIPI

TIG DC līdzstrāvas metināšana ir piemērota visiem mazleģēta vai augstleģēta oglekļa tērauda tipiem, kā arī smagajiem metāliem, varam, nikelim, titānam un to sakausējumiem (ATT. H). TIG DC līdzstrāvas metināšanas laikā, kad elektrods ir pievienots pie negatīvā pola (-), parasti tiek izmantots elektrods ar 2% cērija (pelēka svitra). Volframa elektrods ir jāasina ar abrazīvu ripu aksiālā virzienā, sk. ATT. I, sekojot tam, lai tā gals būtu izvietots pilnīgi koncentriski, lai izvairītos no loka novirzes. Ir svarīgi slīpēt elektrodu gareniski tā virsmai. Šī operācija ir periodiski jāatkārto, tās biežums ir atkarīgs no lietošanas veida un no elektroda nodiluma, kā arī tā jāveic, kad elektrods klūst netīrs, uz tā izveidojas oksids vai ja elektrods tika nepareizi izmantots. Lai nodrošinātu labus metināšanas rezultātus ir jāizmanto elektrods ar pareizu diametru un pareizu strāvas vērtību, sk. tabulu (TAB. 5). Normāls elektroda izvirzījums no keramikas sprauslas ir 2-3 mm un tas var sasniegt 8 mm, metinot zem lenķa.

Metināšana notiek pateicoties savienojuma vietas apmalu kausēšanai. Atbilstošā veidā sagatavotām plānām detalām (apmēram līdz 1 mm) nav vajadzīgs lodmetāls (ATT. L). Ja biezums ir lielāks, ir jāizmanto stieņi ar tādu pašu sastāvu kā bāzes materiālam un ar piemērotu diametru, kā ari ir atbilstošā veidā jāsagatavo apmales (ATT. M). Lai sasniegtu labu metināšanas rezultātu, ir jānodrošina, lai metināmas detalas būtu rūpīgi notīrītas un uz tām nebūtu oksīda, ellas, smērvielu, škīdinātāju u.c.

DARBA PROCEDŪRA (LIFT AIZDEDZINĀŠANA)

- Noregulējiet metināšanas strāvu uz vēlamo vērtību ar roktura C-3 palīdzību;

Metināšanas laikā noregulējiet strāvu atbilstoši faktiski nepieciešamajai siltuma pieplūdei.

- Pârbaudiet, vai gâzes plûsma ir pareiza.

Elektriskā loka aizdedzināšana notiek pieskaroties un attālinot volframa elektrodu no metināmās detaljas. Šāds aizdedzes veids ľauj samazināt elektrisko izstarojumu radītos traucējumus un samazina līdz minimumam volframa piemaisījumus un elektroda nodilumu.

- Atbalstiet elektroda galu pret detału un viegli piespiediet.

- Nekavējoties paceliet elektrodu par 2–3 mm, rezultātā tiks aizdedzināts loks.

Sākumā metināšanas aparāts padod samazinātu strāvu. Pēc brīža tiek padota iestatītā metināšanas strāva.

- Lai pārtrauktu metināšanu, ātri paceliet elektrodu no metināmās detalas.

8. MMA METINÄŠANA: DARBA PROCEDÜRAS APRAKSTS (tikai universalam modelim)

PAMATPRINCIPI

- Ir jäievēro uz izmantojamo elektrodu iepakojuma esošie ražotāja noradijumi par pareizu elektroda polaritāti un optimālu strāvas vērtību.

- Metināšanas strāva ir atkarīga no izmantojama elektroda diametra un no metināta savienojuma tipa; zemāk ir informācija par izmantojamo strāvu dažāda diametra elektrodiem:

Elektroda ∅ (mm)	Metināšanas strāva (A)
	Min. Maks.
1.6 25 50
2.0 40 80
2.5 60 110
3.2 80 150

• Nemiet vērā, ka vienāda diametra elektrodiem paaugstināta strāva tiek izmantota horizontālai metināšanai, bet vertikālai metināšanai un metināšanai virs metinātāja galvas izmanto zemāku strāvu.
• Metināta savienojuma mehāniskie raksturojumi ir atkarīgi ne tikai no izvēlētās strāvas intensitātes, bet arī no citiem metināšanas parametriem, tādiem kā loka garums, metināšanas ātrums un izvietojums, elektrodu diametrs un kvalitāte (elektrodus nedrīkst glabāt mitrās telpās, tie ir jāglabā speciālos iepakojumos vai konteineros).

UZMANİBU:

Atkaribā no elektrodu markas, tipa un pārklājuma biezuma, elektroda sastāva dēl loks var būt nestabils.

DARBA PROCEDÜRA

• Turot masku SEJAS PRIEKŠA, paberziet metināmo detaļu ar elektroda galu, it kā jūs vēlētos aizdedzināt sērkocīņu; tas ir vispareizākais veids kā var aizdedzināt loku.
  UZMANĪBU: NEDAUZIET elektrodu pa metināmo detaļu; pastāv risks, ka segums var sabojāties, līdz ar ko būs grūti aizdedzināt loku.
• Pēc loka ierosināšanas centieties turēt elektrodu noteiktā attālumā no metināmās detaljas, kas ir vienāds ar izmantojamā elektroda diametru un metināšanas laikā mēginiet saglabāt šo attālumu nemainīgu; atcerieties, ka elektroda slīpumam tā kustības virzienā jābūt vienādam ar apmēram 20-30 grādiem.
• Metinātas šuves beigās pārvietojiet elektroda galu mazliet atpakal, pretēji tā kustības virzienam, lai tas būtu virs krātera, lai to uzpildītu, pēc tam ātri paceliet elektrodu no kausējuma vannas, lai pārtrauktu loku (Metinātas šuves izskati - ATT. N).

9. TEHNISKÄ APKOPE

UZMANIBU! PIRMS TEHNISKAS APKOPES VEIKŠANAS

PÄRLIECINIETIES, KA METINÄŠANAS APARÄTS IR IZSLËGTS UN ATSLËGTS NO BAROŠANAS TİKLA.

PARASTA TEHNISKÄ APKOPE

PARASTO TEHNISKO APKOPI VAR VEIKT OPERATORS.

Deglis

• Neatbalstiet degli un tā vadu pret karstām dajām; tas var izraisīt izolācijas materiāla kausēšanu, līdz ar ko deglis ātri izies no ierindas.
• Periodiski pārbaudiet cauruļu un gāzes savienojumu hermētiskumu.
• Katru reizi kad tiek mainīta stieples spole, ar saspiestā sausā gaisa palīdzību (maks. 5 bāri) nopūtiet stieples virzītāja apvalku, lai pārbaudītu tā integritāti.
• Pirms katras izmantošanas pārbaudiet degla uzgaļa dalu nodiluma pakāpi un montāžas pareizību: sprausla, kontakta caurule, gāzes smidzinātājs.

Stieples padeves lerice

- Bieži pārbaudiet stieples vilcēja rullu nodiluma pakāpi, notīriet vilcēja zonā sakrājošos metāla putekļus (ieejas un izejas rulljī un stieples virzītāji).

Veicot pârbaudes kad metināšanas aparāta iekšējas dajas atrodas zem sprieguma var iegūt smagu elektrošoku pieskaroties pie zem spriegojuma esošajām detaļām un/vai var ievainoties, pieskaroties pie kustīgām dāļām.

• Periodiski, biežums ir atkarīgs no ekspluatācijas režīma un apkārtējas vides piesārņojuma, pārbaudiet metināšanas aparāta iekšējo daļu un notīriet uz transformatora esošos puteklus ar sausā saspiestā gaisa strāvas palīdzību (maks. spiediens 10 bāri).
• Nenovirziet saspiesta gaisa strāvu uz elektrisko plašu pusi; to tīrīšanai izmantojiet loti mikstu suku vai piemērotus škīdinātājus.
• Laiku pa laikam pārbaudiet, vai elektriskie savienojumi ir labi pieskrūvēti, un ka uz vadu izolācijas nav bojājumu.
• Kad visas augstāk aprakstītas operācijas ir paveiktas, uzstādiet metināšanas aparāta paneļus atpakal un pieskrūvējiet līdz galam fiksācijas skrūves.
• Ir kategoriski aizliegts veikt metināšanas operācijas, kad metināšanas aparāts atrodas atvērtā stāvokli.
• Pēc tehniskās apkopes vai remonta veikšanas pievienojiet savienojumus un kabelus, kā tie bija sākotnēji pievienoti, sekojot tam, lai tie nenonāktu saskarē ar kustīgajām daļām vai daļām, kuru temperatūra var būtiski palielināties. Piestipriniet visus vadus ar savilcējiem, kā tie bija sākotnēji piestiprināti, sekojot tam, lai primārā kontūra augstsprieguma savienojumi būtu pienācīgi atdalīti no

sekundārā kontūra zemsprieguma savienojumiem.

Metāla konstrukcijas aizvēršanai uzstādiet atpakal visas paplāksnes un skrūves.

10. IESPÉJAMO PROBLÉMU RISINÁŠANA

GADIJUMA JA METINASANAS APARATA DARBIBA IR NEAPMIERINOŠA, PIRMS PAMATIGAKU PĀRBAUŽU VEIKŠANAS UN PIRMS GRIEZTIES TEHNISKAS APKOPES CENTRA, PĀRBAUDIET SEKOJOŠO:

• Kad galvenais slēdzis ir pozīcijā "ON" jāiedegas attiecīgai lampiņai; ja tas nenotiek, problēma parasti ir barošanas līnijā (vadi, rozete un/vai kontaktdakša, drošinātāji utt.).
• Pärbaudiet, ka nav ieslėgta dzeltena LED lampiņa, kas nozimė, ka ir iedarbojusies termiskā aizsargierīce pārspreguma, sprieguma iztrūkuma vai kėdes īsslėguma dėļ.
• Pārliecinieties, ka tiek ṣemta vērā atskaite par nominālo emitētspēju; gadījumā, ja ir iedarbojusies termostatiskā aizsardzība uzgaidiet, kamēr mašina pati atdzisīs, pārbaudiet ventilatora darbderīgumu.
• Pārbaudiet līnijas spriegumu: ja tā vērtība ir pārāk liela vai pārāk maza, tad metināšanas aparāts paliks blokētā stāvokli.
• Pārbaudiet, vai uz metināšanas aparāta izejas nav īsslēguma: ja ir īsslēgums, tad novērsiet tā cēloni.
• Pârbaudiet, vai metināšanas kontūra savienojumi ir izpildīti pareizi, it īpaši, ka strāvas atgriešanas vada spaile ir labi piestiprināta pie metināmās daļas, un ka starp tām nav izolējošo materiālu (piemēram, krāsas).
• Pārbaudiet, vai tiek izmantota pareiza aizsarggāze, un ka tā tiek izmantota pareizā daudzumā.

(BG)

Ražotājs garantē mašīnu labu darbspēju un apņemas bez maksas nomainīt detalas, kuras nodilst materiāla sliktas kvalitātes dēļ vai ražošanas defektu dēļ 12 mēnešu laikā kopš sertifikātā norādītā mašīnas ekspluatācijas sākuma datuma. Atpakaļ nosūtāmas mašīnas, pat to garantijas laikā, ir jānosūta saskaņā ar FRANKO-OSTA noteikumiem un ražotājs tās atgriezīs uz NORĀDĪTO OSTU. Minētie nosacījumi neattiecas uz mašīnām, kuras saskaņā ar Eiropas direktīvu 1999/44/EC tiek uzskatītas par patēriņa preci, bet tikai gadījumā, ja tās tiek pārdotas ES dalībvalstīs. Garantijas sertifikāts ir spēkā tikai

kopā ar kases čeku vai pavadzīmi. Garantija neattiecās uz gadījumiem, kad bojājumi ir radušies nepareizās izmantošanas, noteikumu neievērošanas vai nolaidības dēl. Turklāt, šajā gadījumā ražotājs noņem jebkādu atbildību par tiešajiem un netiešajiem zaudējumiem.

(ВG) ГАРАНЦИЯ
