LIETOŠANAS INSTRUKCIJA Maxima 160 Synergic Telwin

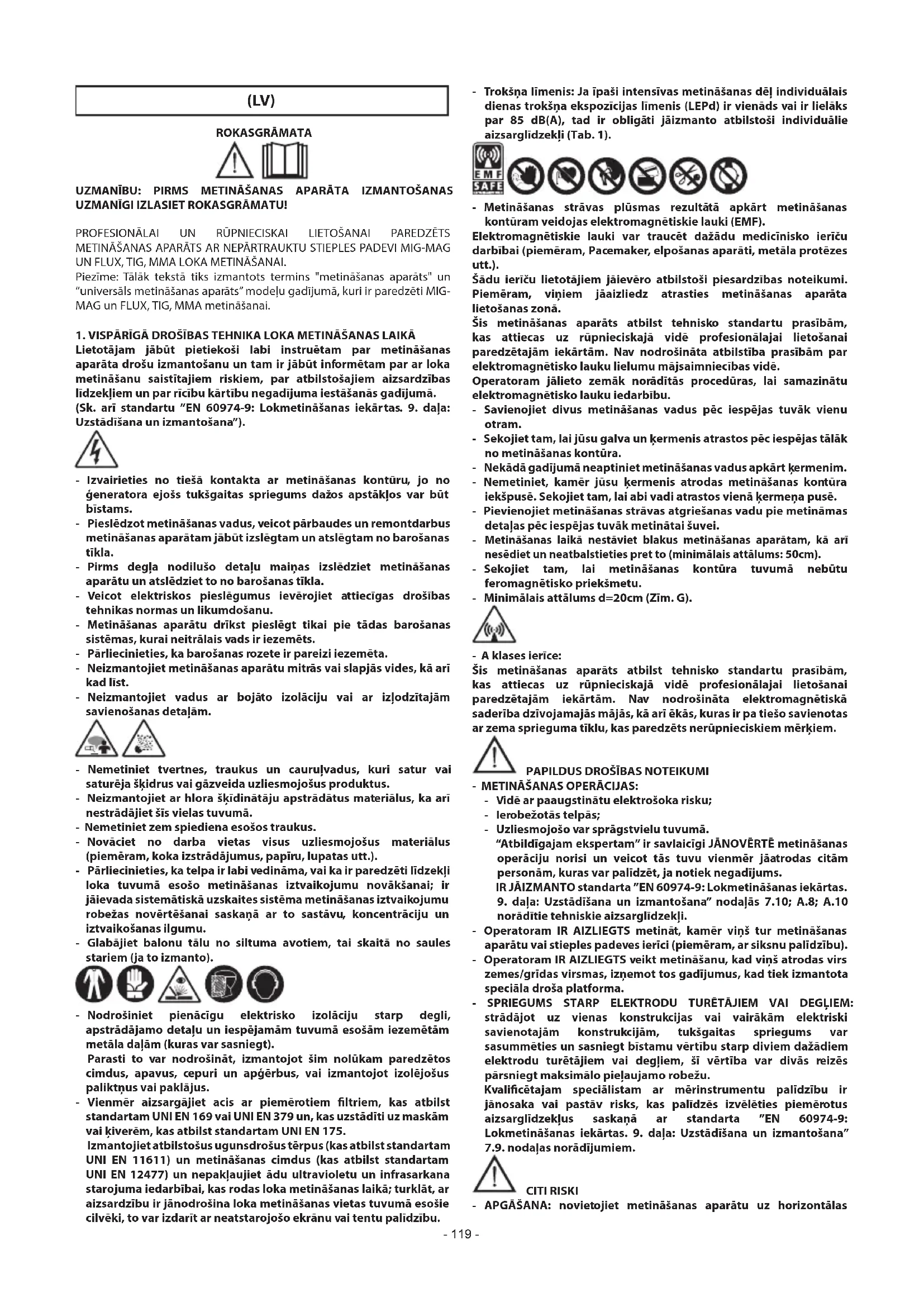

Lietotājam jābūt pietiekoši labi instruētam par metināšanas aparāta drošu izmantošanu un tam ir jābūt informētam par ar loka metināšanu saistītajiem riskiem, par atbilstošajiem aizsardzības līdzekļiem un par rīcību kārtību negadījuma iestāšanās gadījumā. (Sk. arī standartu ”EN 60974-9: Lokmetināšanas iekārtas. 9. daļa: Uzstādīšana un izmantošana”). - Izvairieties no tiešā kontakta ar metināšanas kontūru, jo no ģeneratora ejošs tukšgaitas spriegums dažos apstākļos var būt bīstams. - Pieslēdzot metināšanas vadus, veicot pārbaudes un remontdarbus metināšanas aparātam jābūt izslēgtam un atslēgtam no barošanas tīkla. - Pirms degļa nodilušo detaļu maiņas izslēdziet metināšanas aparātu un atslēdziet to no barošanas tīkla. - Veicot elektriskos pieslēgumus ievērojiet attiecīgas drošības tehnikas normas un likumdošanu. - Metināšanas aparātu drīkst pieslēgt tikai pie tādas barošanas sistēmas, kurai neitrālais vads ir iezemēts. - Pārliecinieties, ka barošanas rozete ir pareizi iezemēta. - Neizmantojiet metināšanas aparātu mitrās vai slapjās vides, kā arī kad līst. - Neizmantojiet vadus ar bojāto izolāciju vai ar izļodzītajām savienošanas detaļām. - Nemetiniet tvertnes, traukus un cauruļvadus, kuri satur vai saturēja šķidrus vai gāzveida uzliesmojošus produktus. - Neizmantojiet ar hlora šķīdinātāju apstrādātus materiālus, ka arī nestrādājiet šīs vielas tuvumā. - Nemetiniet zem spiediena esošos traukus. - Novāciet no darba vietas visus uzliesmojošus materiālus (piemēram, koka izstrādājumus, papīru, lupatas utt.). - Pārliecinieties, ka telpa ir labi vedināma, vai ka ir paredzēti līdzekļi loka tuvumā esošo metināšanas iztvaikojumu novākšanai; ir jāievada sistemātiskā uzskaites sistēma metināšanas iztvaikojumu robežas novērtēšanai saskaņā ar to sastāvu, koncentrāciju un iztvaikošanas ilgumu. - Glabājiet balonu tālu no siltuma avotiem, tai skaitā no saules stariem (ja to izmanto). - Nodrošiniet pienācīgu elektrisko izolāciju starp degli, apstrādājamo detaļu un iespējamām tuvumā esošām iezemētām metāla daļām (kuras var sasniegt). Parasti to var nodrošināt, izmantojot šim nolūkam paredzētos cimdus, apavus, cepuri un apģērbus, vai izmantojot izolējošus paliktņus vai paklājus. - Vienmēr aizsargājiet acis ar piemērotiem ltriem, kas atbilst standartam UNI EN 169 vai UNI EN 379 un, kas uzstādīti uz maskām vai ķiverēm, kas atbilst standartam UNI EN 175. Izmantojiet atbilstošus ugunsdrošus tērpus (kas atbilst standartam UNI EN 11611) un metināšanas cimdus (kas atbilst standartam UNI EN 12477) un nepakļaujiet ādu ultravioletu un infrasarkana starojuma iedarbībai, kas rodas loka metināšanas laikā; turklāt, ar aizsardzību ir jānodrošina loka metināšanas vietas tuvumā esošie cilvēki, to var izdarīt ar neatstarojošo ekrānu vai tentu palīdzību. - Trokšņa līmenis: Ja īpaši intensīvas metināšanas dēļ individuālais dienas trokšņa ekspozīcijas līmenis (LEPd) ir vienāds vai ir lielāks par 85 dB(A), tad ir obligāti jāizmanto atbilstoši individuālie aizsarglīdzekļi (Tab. 1). - Metināšanas strāvas plūsmas rezultātā apkārt metināšanas kontūram veidojas elektromagnētiskie lauki (EMF). Elektromagnētiskie lauki var traucēt dažādu medicīnisko ierīču darbībai (piemēram, Pacemaker, elpošanas aparāti, metāla protēzes utt.). Šādu ierīču lietotājiem jāievēro atbilstoši piesardzības noteikumi. Piemēram, viņiem jāaizliedz atrasties metināšanas aparāta lietošanas zonā. Šis metināšanas aparāts atbilst tehnisko standartu prasībām, kas attiecas uz rūpnieciskajā vidē profesionālajai lietošanai paredzētajām iekārtām. Nav nodrošināta atbilstība prasībām par elektromagnētisko lauku lielumu mājsaimniecības vidē. Operatoram jālieto zemāk norādītās procedūras, lai samazinātu elektromagnētisko lauku iedarbību. - Savienojiet divus metināšanas vadus pēc iespējas tuvāk vienu otram. - Sekojiet tam, lai jūsu galva un ķermenis atrastos pēc iespējas tālāk no metināšanas kontūra. - Nekādā gadījumā neaptiniet metināšanas vadus apkārt ķermenim. - Nemetiniet, kamēr jūsu ķermenis atrodas metināšanas kontūra iekšpusē. Sekojiet tam, lai abi vadi atrastos vienā ķermeņa pusē. - Pievienojiet metināšanas strāvas atgriešanas vadu pie metināmas detaļas pēc iespējas tuvāk metinātai šuvei.

Metināšanas laikā nestāviet blakus metināšanas aparātam, kā arī nesēdiet un neatbalstieties pret to (minimālais attālums: 50cm). - Sekojiet tam, lai metināšanas kontūra tuvumā nebūtu feromagnētisko priekšmetu. - Minimālais attālums d=20cm (Zīm. G). - A klases ierīce: Šis metināšanas aparāts atbilst tehnisko standartu prasībām, kas attiecas uz rūpnieciskajā vidē profesionālajai lietošanai paredzētajām iekārtām. Nav nodrošināta elektromagnētiskā saderība dzīvojamajās mājās, kā arī ēkās, kuras ir pa tiešo savienotas ar zema sprieguma tīklu, kas paredzēts nerūpnieciskiem mērķiem.

PAPILDUS DROŠĪBAS NOTEIKUMI

- METINĀŠANAS OPERĀCIJAS: - Vidē ar paaugstinātu elektrošoka risku; - Ierobežotās telpās; - Uzliesmojošo var sprāgstvielu tuvumā. “Atbildīgajam ekspertam” ir savlaicīgi JĀNOVĒRTĒ metināšanas operāciju norisi un veicot tās tuvu vienmēr jāatrodas citām personām, kuras var palīdzēt, ja notiek negadījums. IR JĀIZMANTO standarta ”EN 60974-9: Lokmetināšanas iekārtas.

9. daļa: Uzstādīšana un izmantošana” nodaļās 7.10; A.8; A.10

norādītie tehniskie aizsarglīdzekļi. - Operatoram IR AIZLIEGTS metināt, kamēr viņš tur metināšanas aparātu vai stieples padeves ierīci (piemēram, ar siksnu palīdzību). - Operatoram IR AIZLIEGTS veikt metināšanu, kad viņš atrodas virs zemes/grīdas virsmas, izņemot tos gadījumus, kad tiek izmantota speciāla droša platforma. - SPRIEGUMS STARP ELEKTRODU TURĒTĀJIEM VAI DEGĻIEM: strādājot uz vienas konstrukcijas vai vairākām elektriski savienotajām konstrukcijām, tukšgaitas spriegums var sasummēties un sasniegt bīstamu vērtību starp diviem dažādiem elektrodu turētājiem vai degļiem, šī vērtība var divās reizēs pārsniegt maksimālo pieļaujamo robežu. Kvalicētajam speciālistam ar mērinstrumentu palīdzību ir jānosaka vai pastāv risks, kas palīdzēs izvēlēties piemērotus aizsarglīdzekļus saskaņā ar standarta ”EN 60974-9: Lokmetināšanas iekārtas. 9. daļa: Uzstādīšana un izmantošana” 7.9. nodaļas norādījumiem. CITI RISKI - APGĀŠANA: novietojiet metināšanas aparātu uz horizontālas- 120 - virsmas, kura atbilst aparāta svaram; pretējā gadījumā (piemēram, ja grīda ir slīpa vai dalīta utt.) pastāv apgāšanas risks. - NEPAREIZA IZMANTOŠANA: ir bīstami izmantot metināšanas aparātu nolūkiem, kuriem tas nav paredzēts (piemēram, ūdensvada cauruļu atsaldēšana). - METINĀŠANAS APARĀTA PĀRVIETOŠANA: vienmēr nostipriniet gāzes balonu ar piemērotiem piederumiem, lai nepieļautu tā nejaušu nokrišanu (ja to izmanto). - Ir aizliegts izmantot rokturi metināšanas aparāta piekāršanai. Pirms metināšanas mašīnas pieslēgšanas barošanas tīklam visām metināšanas aparāta un stieples padeves ierīces aizsargierīcēm un korpusa kustīgajām daļām jābūt uzstādītām. UZMANĪBU! Veicot jebkuru ar stieples padeves ierīces kustīgo daļu saistīto darbību, piemēram: - Ruļļu un/vai stieples virzītāja nomaiņu; - Stieples ielikšanu ruļļos; - Stieples spoles ielādēšanu; - Ruļļu, zobratu un zem tiem esošās virsmas tīrīšanu; - Zobratu ieeļļošanu; METINĀŠANAS APARĀTAM JĀBŪT IZSLĒGTAM UN ATSLĒGTAM NO BAROŠANAS TĪKLA.

2. IEVADS UN VISPĀRĪGS APRAKSTS

Šis metināšanas aparāts ir strāvas avots, kas ir paredzēts loka metināšanai, īpaši tas ir paredzēts oglekļa tērauda vai viegli leģēta tērauda MAG loka metināšanai CO

maisījuma aizsarggāzes vidē, izmantojot monolītas elektroda stieples vai stieples ar pildījumu (cauruļveida). Turklāt, to var izmantot arī nerūsējošā tērauda MIG metināšanai ar argonu + 1-2% skābekļa un alumīnija un CuSi (lodēšanai) ar argonu, izmantojot stieples elektrodus, kuru sastāvs der metināmajai detaļai. Ir iespējams izmantot arī stieples ar pildījumu bez kušņa aizsarggāzes, noregulējot degļa polaritāti atbilstoši stieples ražotāja norādījumiem. SINERĢISKĀ darbība nodrošina metināšanas parametru ātru un vienkāršu iestatīšanu, vienmēr garantējot izcilu kontroli pār loku un metināšanas kvalitāti. Tas ir īpaši piemērots darbam ar vieglām konstrukcijām un virsbūvēm, cinkotām loksnēm, high stress loksnēm (ar augstu plūstamības robežu), nerūsējošajām loksnēm un alumīnija loksnēm. UNIVERSĀLS MODELIS: Metināšanas aparāts ir paredzēts arī līdzstrāvas (DC) TIG metināšanai ar loka kontaktaizdedzi (režīms LIFT ARC), tas ir piemērots izmantošanai ar visiem tērauda veidiem (oglekļa, zemi leģētais, augsti leģētais) un smagiem metāliem (varš, niķelis, titāns un to sakausējumi) ar tīru aizsarggāzi Ar (99,9%) vai, īpašos gadījumos, ar argona/hēlija maisījumu. Tas ir paredzēts loka metināšanai, konkrēti tas ir paredzēts MMA līdzstrāvas metināšanai (DC), izmantojot segtos elektrodus (rutila, skābes, bāziskos). GALVENIE RAKSTURLIELUMI MIG-MAG - Sinerģiskā darbība (automātiskais režīms); - Izdedzināšanas metināšanas beigās (Burn-back) laiks atkarīgs no stieples ātruma; - Termostatiskā aizsardzība; - Aizsardzība pret nejaušiem īssavienojumiem, deglim saskaroties ar masu; - Aizsardzība pret nepareizu barošanu (pārāk augsts vai pārāk zems barošanas spriegums); - Nepareiza polaritāte (Flux metināšana) (ja tas ir paredzēts); TIG (tikai universālam modelim) - Loka aizdedze LIFT; MMA (tikai universālam modelim) - Iepriekš iestatītas Hot Start un Anti-Stick ierīces; - Arc-Force regulēšana - Ziņošana par ieteicamo elektroda diametru atkarībā no metināšanas strāvas; STANDARTA PIEDERUMI - deglis; - atgriezes strāvas vads ar masas spaili;

PIEDERUMI PĒC PASŪTĪJUMA

- Argona balona adapteris; - Ratiņi (ja tas ir paredzēts); - Maska ar pašaptumšojošo stiklu; - MIG/MAG metināšanas komplekts; - MMA metināšanas komplekts; - TIG metināšanas komplekts.

Pamatdati par metināšanas aparāta pielietošanu un par tas ražīgumu ir izklāstīti uz plāksnes ar tehniskajiem datiem, kuru nozīme ir paskaidrota zemāk: Zīm. A

1- EIROPAS norma, kurā ir aprakstīti ar loka metināšanas iekārtu drošību

un ražošanu saistītie jautājumi.

2- Simbols, kas apzīmē metināšanas aparāta iekšējo struktūru.

3- Simbols, kas apzīmē paredzētas metināšanas procedūru.

4- Simbols S: nozīmē, ka metināšanas operācijas var veikt vidē ar

paaugstinātu elektrošoka risku (piemēram, tiešajā tuvumā no lielām metāla konstrukcijām).

5- Simbols, kas apzīmē barošanas līnijas tipu:

1~ : vienfāzes mainīgais spriegums; 3~ : trīsfāzu mainīgais spriegums;

6- Korpusa aizsardzības pakāpe.

7- Barošanas līnijas tehniskie dati:

: Metināšanas aparāta barošanas avota mainīgais spriegums un frekvence (pieļaujamā novirze ±10%). - I 1 max : Maksimāla no barošanas līnijas patērētā strāva. - I

: Efektīvā barošanas strāva.

8- Metināšanas kontūra radītāji:

: maksimālais tukšgaitas spriegums (metināšanas kontūrs ir atvērts). - I

: Attiecīgi normalizēta strāva un spriegums, kuru metināšanas aparāts var emitēt metināšanas laikā. - X : Atskaite par emitētspēju: norāda cik ilgi metināšanas aparāts var emitēt atbilstošu strāvu (tā pati kolonna). Šī vērtība ir izteikta procentos balstoties uz 10 minušu gara cikla (piemēram, 60% = 6 darba minūtes, 4 pārtraukuma minūtes; un tā tālāk). Gadījumā, ja ekspluatācijas režīma rādītāji (uz plāksnītes norādītie, aprēķināti 40°C apkārtējas vides temperatūrai) tiek pārsniegti, tiek iedarbināta termiskā aizsardzība (metināšanas aparāts pārslēdzās “stand-by” režīmā līdz brīdim, kamēr tā temperatūra nepazemināsies līdz pieļaujamajai robežai). - A/V-A/V : Norāda uz iespējamo strāvas mainīšanas intervālu (no minimuma līdz maksimumam) dotajam loka spriegumam.

9- Metināšanas aparāta identikācijas numurs (ļoti svarīgs tehniskās

palīdzības pieprasīšanai, rezerves daļu pasūtīšanai, izstrādājuma izcelsmes identikācijai).

: Barošanas līnijas aizsardzībai paredzēto palēninātas darbības drošinātāju rādītāji.

11- Ar drošības noteikumiem saistītie simboli, kuru nozīme ir paskaidrota

1. nodaļā “Vispārīgās drošības prasības loka metināšanai”.

Piezīme: Attēlotajam plāksnītes piemēram ir ilustratīvs raksturs, tas ir izmantots tikai lai paskaidrotu simbolu un skaitļu nozīmi; jūsu metināšanas aparāta precīzas tehnisko datu vērtības var atrast uz metināšanas aparāta esošas plāksnītes. CITI TEHNISKIE DATI: - METINĀŠANAS APARĀTS: sk. 1. tabulu (TAB. 1) - DEGLIS MIG: skatiet 2. tabulu (TAB. 2) - DEGLIS TIG: skatiet 3. tabulu (TAB. 3) - ELEKTRODA TURĒTĀJS: skatiet 4. tabulu (TAB. 4) Metināšanas aparāta svars ir norādīts 1. tabulā (TAB. 1).

1- Vadības panelis (sk. aprakstu).

2- Metināšanas vads un deglis.

3- Masas atgriešanās vads ar spaili.

4- Degļa pieslēguma vieta.

5- Ātrdarbīgā pozitīvā ligzda (+) metināšanas vada pievienošanai.

6- Ātrdarbīgā negatīvā ligzda (-) metināšanas vada pievienošanai.- 121 -

7- Ar degļa pieslēguma vietu savienots ātrdarbīgs spraudnis.

9- Aizsarggāzes caurules savienotājs.

11- Pozitīvā spaile (+).

12- Negatīvā spaile (-).

PIEZĪME. Polaritātes inversija FLUX metināšanai (bez gāzes). METINĀŠANAS APARĀTA VADĪBAS PANELIS (att. C)

1- Gaismas diode, kas norāda uz sprieguma esamību barošanas

2- Gaismas diode, kas norāda uz trauksmes signāliem

(aizsargtermostata ieslēgšanās, īssavienojums starp degli un masas vadu, pārāk augsts/zems spriegums).

MIG-MAG REŽĪMS: Materiāla biezuma (metināšanas jaudas) regulēšana. MMA REŽĪMS (tikai universālam modelim): Metināšanas strāvas regulēšana ar ziņošanu par ieteicamo elektroda diametru. TIG REŽĪMS (tikai universālam modelim): Metināšanas strāvas regulēšana.

: Metinātas šuves (loka garuma) regulēšana; : noklusējuma iestatījums. : mazāks loka spriegums. : lielāks loka spriegums. MMA REŽĪMS (tikai universālam modelim): Arc Force regulēšana (0-100%). TIG REŽĪMS (tikai universālam modelim): nav iespējots.

5- Metināšanas metodes izvēles slēdzis MIG-MAG, TIG vai MMA

UZMANĪBU! METINĀŠANAS APARĀTU UZSTĀDĪŠANAS UN ELEKTRISKOS SAVIENOJUMUS VEIKŠANAS LAIKĀ METINĀŠANAS APARĀTAM IR JĀBŪT PILNĪGI IZSLĒGTAM UN ATVIENOTAM NO BAROŠANAS TĪKLA. ELEKTRISKOS SAVIENOJUMUS DRĪKST VEIKT TIKAI PIEREDZĒJUŠI VAI KVALIFICĒTI DARBINIEKI. MONTĀŽA (180 A versija) ATT. D Izņemiet metināšanas aparātu no iepakojuma, samontējiet iepakojumā esošas atsevišķas daļas. Strāvas atgriešanās vada/spailes montāža ATT. D1 Metināšanas vada-elektrodu turētāja montāža ATT. D2

METINĀŠANAS APARĀTA NOVIETOŠANA

Izvēlieties metināšanas aparāta uzstādīšanas vietu tā, lai tajā nebūtu šķēršļu blakus dzesēšanas gaisa ieplūdes un izplūdes atverēm; turklāt, pārliecinieties, ka netiek iesūkti elektrību vadoši putekļi, kodīgi tvaiki, mitrums utt. Atstājiet apkārt metināšanas aparātam vismaz 250 mm platu brīvu zonu. UZMANĪBU! Novietojiet metināšanas aparātu uz plakanas virsmas, kura atbilst aparāta svaram, lai nepieļautu tā apgāšanos vai spontānu kustību, kas var būt ļoti bīstami.

PIESLĒGŠANA PIE TĪKLA

- Pirms metināšanas aparāta pievienošanas barošanas tīklam pārbaudiet, vai dati uz metināšanas aparāta plāksnītes atbilst uzstādīšanas vietā pieejamā tīkla spriegumam un frekvencei. - Metināšanas aparātu drīkst pieslēgt tikai pie tādas barošanas sistēmas, kurai neitrālais vads ir iezemēts. - Lai nodrošinātu aizsardzību pret netiešo kontaktu, izmantojiet šāda tipa diferenciālos slēdžus: - Tips A ( ) vienfāzes mašīnām. - Lai apmierinātu standarta EN 61000-3-11 (Flicker) prasības, iesakām metināšanas aparātu pieslēgt pie tādām barošanas tīkla savienošanas vietām, kuru impedance ir mazāka par Zmax =0.24 Omi. - Metināšanas aparāts neatbilst standarta IEC/EN 61000-3-12 prasībām. Pievienojot metināšanas aparātu pie sadzīves elektrības tīkla, montētāja vai lietotāja pienākums ir pārbaudīt, vai aparātu drīkst pie tā pievienot (nepieciešamības gadījumā sazinieties ar sadales tīkla pārstāvi). Kontaktdakša un rozete Pievienojiet barošanas vada kontaktdakšu barošanas tīkla rozetei, kas aprīkota ar drošinātāju vai automātisko slēdzi; atbilstošais iezemēšanas kontakts ir jāsavieno ar barošanas līnijas iezemēšanas vadu (dzelteni- zaļu). Tabulā 1 (TAB. 1) ir norādītas palēninātas darbības drošinātāju ieteicamās vērtības ampēros, kuras ir izvēlētas saskaņā ar metināšanas aparāta ģenerētu maksimālo nominālo strāvu un barošanas tīkla nominālo spriegumu. UZMANĪBU! Augstāk izklāstīto noteikumu neievērošana būtiski samazinās ražotāja uzstādītās drošības sistēmas (klase

I) efektivitāti, līdz ar ko būtiski pieaugs risks cilvēku veselībai

(piemēram, elektrošoka risks) un mantai (piemēram, ugunsgrēka risks).

METINĀŠANAS KONTŪRA SAVIENOJUMI

UZMANĪBU! PIRMS ZEMĀK NORĀDĪTO SAVIENOJUMU VEIKŠANAS PĀRLIECINIETIES, VAI METINĀŠANAS APARĀTS IR IZSLĒGTS UN ATVIENOTS NO BAROŠANAS TĪKLA. Tabulā 1 (TAB. 1) ir norādītas metināšanas vadu šķērsgriezuma ieteicamās vērtības (mm

), kuras ir izvēlētas saskaņā ar maksimālo metināšanas aparāta ģenerējamo strāvu. Turklāt: - Līdz galam pieskrūvējiet metināšanas vadu savienotājus ātrdarbīgajās ligzdās (ja tādas ir), lai nodrošinātu nevainojamu elektrisko kontaktu; pretējā gadījumā šie savienojumi pārkarst, paātrinās nodilums un samazinās efektivitāte. - Izmantojiet pēc iespējas īsākus metināšanas vadus. - Neizmantojiet metāla konstrukcijas, kas nav apstrādājamās detaļas sastāvdaļa, lai aizvietotu metināšanas strāvas atgriešanās vadu; tas var būt bīstami un tas rezultātā metināšanas kvalitāte var kļūt nepieņemami zema. METINĀŠANAS ĶĒDES SAVIENOJUMI MIG-MAG REŽĪMĀ Savienojums ar gāzes balonu (ja to izmanto) - Gāzes balons jānovieto uz ratiņu balstvirsmas, maks. 30 kg. - Uz metināšanas aparāta balona balstvirsmas uzstādama gāzes balona svars: ne lielāks par 30 kg (tikai 180A modeļiem). - Pieskrūvējiet spiediena reduktoru(*) pie gāzes balona vārsta, iespraužot atbilstošu reduktoru, kas tiek piegādāts kā piederums, ja tiek izmantots argons vai argona/CO

maisījums. - Pievienojiet gāzes ieejas cauruli pie reduktora un piestipriniet to ar savilcēju. - Palaidiet vaļīgāk spiediena reduktora regulēšanas gredzenu pirms balona vārsta atvēršanas. (*) Ja piederums nav piegādāts ar izstrādājumu, tas jāiegādājas atsevišķi. Metināšanas strāvas atgriešanās vada pievienošana Šis vads tiek savienots ar apstrādājamo detaļu vai ar metāla stendu, uz kura tā ir novietota, tik tuvu veicamajam savienojumam, cik vien iespējams. Deglis Sagatavojiet to stieples uzstādīšanai, noņemot sprauslu un kontaktcaurulīti, lai atvieglotu stieples iespraušanu.- 122 - Iekšējā polaritātes maiņa, att. B1 - Atveriet spoles nodalījuma durtiņas. - MIG/MAG metināšana (ar gāzi): - Pievienojiet degļa vadu pie sarkanās spailes (+) (att. B-11). - Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās negatīvās ligzdas (-) (att. B-12). - FLUX metināšana (bez gāzes): - Pievienojiet degļa vadu pie melnās spailes (-) (att. B-12). - Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās pozitīvās ligzdas (+) (att. B-11). - Aizveriet spoles nodalījuma durtiņas. Ārējā polaritātes maiņa (tikai universālam modelim), att. B1 - MIG/MAG metināšana (ar gāzi): - Pievienojiet degļa vadu pie degļa pieslēguma vietas (att. B-4). - Pievienojiet ātrdarbīgu spraudni (att. B-7) pie ātrdarbīgās pozitīvās ligzdas (+) (att. B-5). - Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās negatīvās ligzdas (-) (att. B-6). - FLUX metināšana (bez gāzes): - Pievienojiet degļa vadu pie degļa pieslēguma vietas (att. B-4). - Pievienojiet ātrdarbīgu spraudni (att. B-7) pie ātrdarbīgās negatīvās ligzdas (-) (att. B-6). - Pievienojiet strāvas atgriešanās vada spaili pie ātrdarbīgās pozitīvās ligzdas (+) (att. B-5). METINĀŠANAS ĶĒDES SAVIENOJUMI TIG REŽĪMĀ Savienojums ar gāzes balonu - Pieskrūvējiet spiediena reduktoru pie gāzes balona vārsta, nepieciešamības gadījumā iespraužot atbilstošu reduktoru, kas tiek piegādāts kā papildierīce. - Pievienojiet gāzes ieejas cauruli pie reduktora un piestipriniet to ar komplektācijā esošo savilcēju. - Palaidiet vaļīgāk spiediena reduktora regulēšanas gredzenu pirms balona vārsta atvēršanas. - Atveriet balonu un noregulējiet gāzes plūsmu (l/min.) atbilstoši ekspluatācijas vajadzībām, sk. tabulu (TAB. 5); nepieciešamības gadījumā gāzes plūsmu var noregulēt metināšanas laikā, izmantojot spiediena reduktora gredzenu. Pārbaudiet cauruļu un savienojumu hermētiskumu. UZMANĪBU! Pēc darba pabeigšanas vienmēr aizveriet gāzes balona vārstu. Metināšanas strāvas atgriešanās vada pievienošana - Šis vads tiek savienots ar metināmo detaļu vai ar metāla stendu, uz kura tā ir novietota, pēc iespējas tuvāk metināmajai šuvei. Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (+) (att. B-5). Deglis - Iespraudiet strāvas vadu attiecīgajā ātrdarbīgajā spailē (-) (att. B-6). Pievienojiet degļa gāzes cauruli pie balona. METINĀŠANAS ĶĒDES SAVIENOJUMI MMA REŽĪMĀ Gandrīz visi segtie elektrodi tiek pievienoti ģeneratora pozitīvajam polam (+), izņemot elektrodus ar skābes segumu, kuri tiek pievienoti negatīvajam polam (-). Metināšanas vada-elektrodu turētāja savienošana (att. D2) Uzstādiet uz uzgaļa speciālu spaili, kuru izmanto elektroda atklātās daļas bloķēšanai. Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (+) (att. B-5). Metināšanas strāvas atgriešanās vada pievienošana - Šis vads tiek savienots ar metināmo detaļu vai ar metāla stendu, uz kura tā ir novietota, pēc iespējas tuvāk metināmajai šuvei. Šis vads ir jāsavieno ar spaili, kura ir apzīmēta ar simbolu (-) (att. B-6). STIEPLES SPOLES IELĀDĒŠANA (Zīm. E) UZMANĪBU! PIRMS STIEPLES IELĀDĒŠANAS PĀRLIECINIETIES, KA METINĀŠANAS APARĀTS IR IZSLĒGTS UN ATSLĒGTS NO BAROŠANAS TĪKLA. PĀRBAUDIET, VAI STIEPLES VILCĒJA RUĻĻIEM, STIEPLES VIRZĪTĀJA APVALKAM UN DEGĻA KONTAKTA CAURULEI IR ATBILSTOŠS DIAMETRS, KA TIE DER STIEPĻU TIPAM, KURU IR PAREDZĒTS IZMANTOT, UN KA TIE IR PAREIZI UZSTĀDĪTI. STIEPLES IEVĒRŠANAS LAIKĀ NEIZMANTOJIET AIZSARGCIMDUS. - Atveriet tītavas telpas vāku. - Novietojiet spoli uz tītavas; pārliecinieties, ka tītavas vilkšanas stienis ir pareizi novietots atbilstošajā caurumā (1a). - Atbrīvojiet pretspoli(-es) no spiediena un izskrūvējiet to(tās) no apakšēja(-iem) ruļļa(-iem) (2a-b).

Pārbaudiet vai vilcēja rullītis/rullīši atbilst izmantojamajai stieplei (2c). - Atbrīvojiet stieples galu, nogrieziet deformēto galu precīzi un bez atskarpēm; pagrieziet spoli pretēji pulksteņrādītāja virzienam un ielieciet stieples galu ieejas stieples vadīklā, iestumjot to degļa savienotājdetaļas stieples vadīklas (2d) iekšā 50-100 mm garumā. - Uzstādiet pretspoli(-es) atpakaļ, noregulējot spiedienu uz vidējo vērtību, pārbaudiet, vai stieple ir pareizi novietota apakšējās spoles rievā (3). - Noņemiet uzgali un kontakta cauruli (4a). - Ielieciet metināšanas aparāta kontaktdakšu barošanas rozetē, ieslēdziet metināšanas aparātu, nospiediet degļa pogu vai stieples padeves pogu, kura atrodas uz vadības pults (ja tā ir) un uzgaidiet, kamēr stieples gals izies cauri stieples vadīklas apvalkam un izies ārā uz 10-15cm no degļa priekšējās daļas, atlaidiet pogu. UZMANĪBU! Šo operāciju veikšanas laikā stieple atrodas zem elektriskā sprieguma un ir pakļauta mehāniskā spēka iedarbībai; tādējādi, ja netiek ievēroti drošības noteikumi, var rasties elektrošoka, ievainojumu vai elektriskā loka risks: - Nenovirziet degļa galu ķermeņa daļu pusē. - Nepietuviniet degli balonam. - Uzstādiet atpakaļ kontakta cauruli un uzgali uz degļa (4b). - Pārbaudiet, vai stieples padeve norit normāli; nokalibrējiet ruļļu spiedienu un tītavas bremzēšanu uz minimālākajām iespējamām vērtībām tā, lai stieple neslīdētu rievā un vilcēja apstāšanas gadījumā stieples vītnes neatslābtu spoles pārmērīgas inerces dēļ. - Nogrieziet no uzgaļa izejošo stieples galu tā, lai tās garums būtu 10-15 mm. - Aizveriet tītavas telpas vāku.

6. METINĀŠANA: DARBA PROCEDŪRAS APRAKSTS

SHORT ARC (ĪSS LOKS) Stieples kušana un pilienu atdalīšanās notiek ar stieples gala secīgiem īssavienojumiem kausējuma vannā (līdz 200 reizēm sekundē). Stieples brīvas daļas garums (stick-out) parasti ir no 5 līdz 12mm. Oglekļa un zemi leģētais tērauds - Izmantojamo stiepļu diametrs: 0.6 - 0.8 mm (1.0 mm - 180 A versija) - Izmantojamā gāze: CO

maisījums Nerūsējošais tērauds - Izmantojamo stiepļu diametrs: 0.8 mm (1.0 mm - 180 A versija) - Izmantojamā gāze: maisījumi Ar/O

- Izmantojamā gāze: Nav AIZSARGGĀZE Aizsarggāzes patēriņam jābūt 8-14 l/min.

ŠUVES FORMAS REGULĒŠANA

Šuves formas regulēšanu veic ar rokturi (att. C-4), kas regulē loka garumu, nosakot lielāku vai mazāku siltuma pieplūdi metināšanas laikā. Izmantojot mašīnā esošo tabulu (att. F), uzstādiet rokturi (att. C-4) pozīcijā, kas atbilst izmantojamajam materiālam, stieplei un gāzei. Punkti A, B, C, D ir labi sākumpunkti metināšanai dažādos darba apstākļos. Izliekta forma: Nozīmē, ka siltuma pieplūde ir zema, tāpēc metināšana ir “auksta”, ar zemu sakusumu; tāpēc pagrieziet rokturi pulksteņrādītāja virzienā, lai nodrošinātu lielāku siltuma pieplūdi, kas nodrošina intensīvāku kušanu metināšanas laikā. Ieliekta forma: Nozīmē, ka siltuma pieplūde ir augsta, tāpēc metināšana ir pārāk “karsta”, ar pārmērīgu sakusumu; tāpēc pagrieziet rokturi pretēji pulksteņrādītāja virzienam, lai nodrošinātu mazāku siltuma pieplūdi.- 123 -

Biezuma regulēšanai izmanto rokturi (att. C-3), kas regulē metināšanas jaudu atbilstoši loksnes biezumam un vienlaicīgi ar to ietekmē padeves ātrumu un piekausējamai stieplei padodamās strāvas daudzumu. Izmantojot mašīnā esošo tabulu (att. F), uzstādiet rokturi (att. C-3) pozīcijā, kas atbilst materiālam, stieplei, gāzei un metināmajam biezumam.

7. TIG DC METINĀŠANA: DARBA PROCEDŪRAS APRAKSTS (tikai

universālam modelim) PAMATPRINCIPI TIG DC līdzstrāvas metināšana ir piemērota visiem mazleģēta vai augstleģēta oglekļa tērauda tipiem, kā arī smagajiem metāliem, varam, niķelim, titānam un to sakausējumiem (ATT. H). TIG DC līdzstrāvas metināšanas laikā, kad elektrods ir pievienots pie negatīvā pola (-), parasti tiek izmantots elektrods ar 2% cērija (pelēka svītra). Volframa elektrods ir jāasina ar abrazīvu ripu aksiālā virzienā, sk. ATT. I, sekojot tam, lai tā gals būtu izvietots pilnīgi koncentriski, lai izvairītos no loka novirzes. Ir svarīgi slīpēt elektrodu gareniski tā virsmai. Šī operācija ir periodiski jāatkārto, tās biežums ir atkarīgs no lietošanas veida un no elektroda nodiluma, kā arī tā jāveic, kad elektrods kļūst netīrs, uz tā izveidojas oksīds vai ja elektrods tika nepareizi izmantots. Lai nodrošinātu labus metināšanas rezultātus ir jāizmanto elektrods ar pareizu diametru un pareizu strāvas vērtību, sk. tabulu (TAB. 5). Normāls elektroda izvirzījums no keramikas sprauslas ir 2-3 mm un tas var sasniegt 8 mm, metinot zem leņķa. Metināšana notiek pateicoties savienojuma vietas apmalu kausēšanai. Atbilstošā veidā sagatavotām plānām detaļām (apmēram līdz 1 mm) nav vajadzīgs lodmetāls (ATT. L). Ja biezums ir lielāks, ir jāizmanto stieņi ar tādu pašu sastāvu kā bāzes materiālam un ar piemērotu diametru, kā arī ir atbilstošā veidā jāsagatavo apmales (ATT. M). Lai sasniegtu labu metināšanas rezultātu, ir jānodrošina, lai metināmas detaļas būtu rūpīgi notīrītas un uz tām nebūtu oksīda, eļļas, smērvielu, šķīdinātāju u.c. DARBA PROCEDŪRA (LIFT AIZDEDZINĀŠANA) - Noregulējiet metināšanas strāvu uz vēlamo vērtību ar roktura C-3 palīdzību; Metināšanas laikā noregulējiet strāvu atbilstoši faktiski nepieciešamajai siltuma pieplūdei. - Pārbaudiet, vai gāzes plūsma ir pareiza. Elektriskā loka aizdedzināšana notiek pieskaroties un attālinot volframa elektrodu no metināmās detaļas. Šāds aizdedzes veids ļauj samazināt elektrisko izstarojumu radītos traucējumus un samazina līdz minimumam volframa piemaisījumus un elektroda nodilumu. - Atbalstiet elektroda galu pret detaļu un viegli piespiediet. - Nekavējoties paceliet elektrodu par 2–3mm, rezultātā tiks aizdedzināts loks. Sākumā metināšanas aparāts padod samazinātu strāvu. Pēc brīža tiek padota iestatītā metināšanas strāva. - Lai pārtrauktu metināšanu, ātri paceliet elektrodu no metināmās detaļas.

8. MMA METINĀŠANA: DARBA PROCEDŪRAS APRAKSTS (tikai

universālam modelim) PAMATPRINCIPI - Ir jāievēro uz izmantojamo elektrodu iepakojuma esošie ražotāja noradījumi par pareizu elektroda polaritāti un optimālu strāvas vērtību. - Metināšanas strāva ir atkarīga no izmantojama elektroda diametra un no metināta savienojuma tipa; zemāk ir informācija par izmantojamo strāvu dažāda diametra elektrodiem: Elektroda Ø (mm) Metināšanas strāva (A) Min. Maks.

- Ņemiet vērā, ka vienāda diametra elektrodiem paaugstināta strāva tiek izmantota horizontālai metināšanai, bet vertikālai metināšanai un metināšanai virs metinātāja galvas izmanto zemāku strāvu. - Metināta savienojuma mehāniskie raksturojumi ir atkarīgi ne tikai no izvēlētās strāvas intensitātes, bet arī no citiem metināšanas parametriem, tādiem kā loka garums, metināšanas ātrums un izvietojums, elektrodu diametrs un kvalitāte (elektrodus nedrīkst glabāt mitrās telpās, tie ir jāglabā speciālos iepakojumos vai konteineros). UZMANĪBU: Atkarībā no elektrodu markas, tipa un pārklājuma biezuma, elektroda sastāva dēļ loks var būt nestabils.

- Turot masku SEJAS PRIEKŠĀ, paberziet metināmo detaļu ar elektroda galu, it kā jūs vēlētos aizdedzināt sērkociņu; tas ir vispareizākais veids kā var aizdedzināt loku. UZMANĪBU: NEDAUZIET elektrodu pa metināmo detaļu; pastāv risks, ka segums var sabojāties, līdz ar ko būs grūti aizdedzināt loku. - Pēc loka ierosināšanas centieties turēt elektrodu noteiktā attālumā no metināmās detaļas, kas ir vienāds ar izmantojamā elektroda diametru un metināšanas laikā mēģiniet saglabāt šo attālumu nemainīgu; atcerieties, ka elektroda slīpumam tā kustības virzienā jābūt vienādam ar apmēram 20-30 grādiem. - Metinātas šuves beigās pārvietojiet elektroda galu mazliet atpakaļ, pretēji tā kustības virzienam, lai tas būtu virs krātera, lai to uzpildītu, pēc tam ātri paceliet elektrodu no kausējuma vannas, lai pārtrauktu loku (Metinātas šuves izskati - ATT. N).

PARASTO TEHNISKO APKOPI VAR VEIKT OPERATORS. Deglis - Neatbalstiet degli un tā vadu pret karstām daļām; tas var izraisīt izolācijas materiāla kausēšanu, līdz ar ko deglis ātri izies no ierindas. - Periodiski pārbaudiet cauruļu un gāzes savienojumu hermētiskumu. - Katru reizi kad tiek mainīta stieples spole, ar saspiestā sausā gaisa palīdzību (maks. 5 bāri) nopūtiet stieples virzītāja apvalku, lai pārbaudītu tā integritāti. - Pirms katras izmantošanas pārbaudiet degļa uzgaļa daļu nodiluma pakāpi un montāžas pareizību: sprausla, kontakta caurule, gāzes smidzinātājs. Stieples padeves ierīce - Bieži pārbaudiet stieples vilcēja ruļļu nodiluma pakāpi, notīriet vilcēja zonā sakrājošos metāla putekļus (ieejas un izejas ruļļi un stieples virzītāji).

ĀRKĀRTAS TEHNISKĀ APKOPE

ĀRKĀRTAS TEHNISKO APKOPI VAR VEIKT TIKAI PIEREDZĒJUŠAIS VAI KVALIFICĒTAIS PERSONĀLS, KURAM IR ZINĀŠANAS ELEKTRĪBAS UN MEHĀNIKAS JOMĀ UN SASKAŅĀ AR TEHNISKO NORMU IEC/EN 60974-4. UZMANĪBU! PIRMS METINĀŠANAS APARĀTA PANEĻU NOŅEMŠANAS UN TUVOŠANOS IEKŠĒJAI DAĻAI PĀRLIECINIETIES, KA METINĀŠANAS APARĀTS IR IZSLĒGTS UN ATSLĒGTS NO BAROŠANAS TĪKLA. Veicot pārbaudes kad metināšanas aparāta iekšējas daļas atrodas zem sprieguma var iegūt smagu elektrošoku pieskaroties pie zem spriegojuma esošajām detaļām un/vai var ievainoties, pieskaroties pie kustīgām daļām. - Periodiski, biežums ir atkarīgs no ekspluatācijas režīma un apkārtējas vides piesārņojuma, pārbaudiet metināšanas aparāta iekšējo daļu un notīriet uz transformatora esošos putekļus ar sausā saspiestā gaisa strāvas palīdzību (maks. spiediens 10 bāri). - Nenovirziet saspiesta gaisa strāvu uz elektrisko plašu pusi; to tīrīšanai izmantojiet ļoti mīkstu suku vai piemērotus šķīdinātājus. - Laiku pa laikam pārbaudiet, vai elektriskie savienojumi ir labi pieskrūvēti, un ka uz vadu izolācijas nav bojājumu. - Kad visas augstāk aprakstītas operācijas ir paveiktas, uzstādiet metināšanas aparāta paneļus atpakaļ un pieskrūvējiet līdz galam ksācijas skrūves. - Ir kategoriski aizliegts veikt metināšanas operācijas, kad metināšanas aparāts atrodas atvērtā stāvoklī. - Pēc tehniskās apkopes vai remonta veikšanas pievienojiet savienojumus un kabeļus, kā tie bija sākotnēji pievienoti, sekojot tam, lai tie nenonāktu saskarē ar kustīgajām daļām vai daļām, kuru temperatūra var būtiski palielināties. Piestipriniet visus vadus ar savilcējiem, kā tie bija sākotnēji piestiprināti, sekojot tam, lai primārā kontūra augstsprieguma savienojumi būtu pienācīgi atdalīti no- 124 - sekundārā kontūra zemsprieguma savienojumiem. Metāla konstrukcijas aizvēršanai uzstādiet atpakaļ visas paplāksnes un skrūves.

10. IESPĒJAMO PROBLĒMU RISINĀŠANA

GADĪJUMĀ JA METINĀŠANAS APARĀTA DARBĪBA IR NEAPMIERINOŠA, PIRMS PAMATĪGĀKU PĀRBAUŽU VEIKŠANAS UN PIRMS GRIEZTIES TEHNISKĀS APKOPES CENTRĀ, PĀRBAUDIET SEKOJOŠO: - Kad galvenais slēdzis ir pozīcijā “ON” jāiedegas attiecīgai lampiņai; ja tas nenotiek, problēma parasti ir barošanas līnijā (vadi, rozete un/vai kontaktdakša, drošinātāji utt.). - Pārbaudiet, ka nav ieslēgta dzeltena LED lampiņa, kas nozīmē, ka ir iedarbojusies termiskā aizsargierīce pārsprieguma, sprieguma iztrūkuma vai ķēdes īsslēguma dēļ. - Pārliecinieties, ka tiek ņemta vērā atskaite par nominālo emitētspēju; gadījumā, ja ir iedarbojusies termostatiskā aizsardzība uzgaidiet, kamēr mašīna pati atdzisīs, pārbaudiet ventilatora darbderīgumu. - Pārbaudiet līnijas spriegumu: ja tā vērtība ir pārāk liela vai pārāk maza, tad metināšanas aparāts paliks bloķētā stāvoklī. - Pārbaudiet, vai uz metināšanas aparāta izejas nav īsslēguma: ja ir īsslēgums, tad novērsiet tā cēloni. - Pārbaudiet, vai metināšanas kontūra savienojumi ir izpildīti pareizi, it īpaši, ka strāvas atgriešanas vada spaile ir labi piestiprināta pie metināmās daļas, un ka starp tām nav izolējošo materiālu (piemēram, krāsas). - Pārbaudiet, vai tiek izmantota pareiza aizsarggāze, un ka tā tiek izmantota pareizā daudzumā. (BG) РЪКОВОДСТВО С ИНСТРУКЦИИ ЗА ПОЛЗВАНЕ ВНИМАНИЕ: ПРЕДИ ДА ИЗПОЛЗВАТЕ ЕЛЕКТРОЖЕНА, ПРОЧЕТЕТЕ ВНИМАТЕЛНО РЪКОВОДСТВОТО С ИНСТРУКЦИИ ЗА ПОЛЗВАНЕ. ЗАВАРЪЧЕН АПАРАТ С НЕПРЕКЪСНАТА ЕЛЕКТРОДНА ТЕЛ ЗА ДЪГОВО
