NAUDOJIMO INSTRUKCIJA Maxima 160 Synergic Telwin

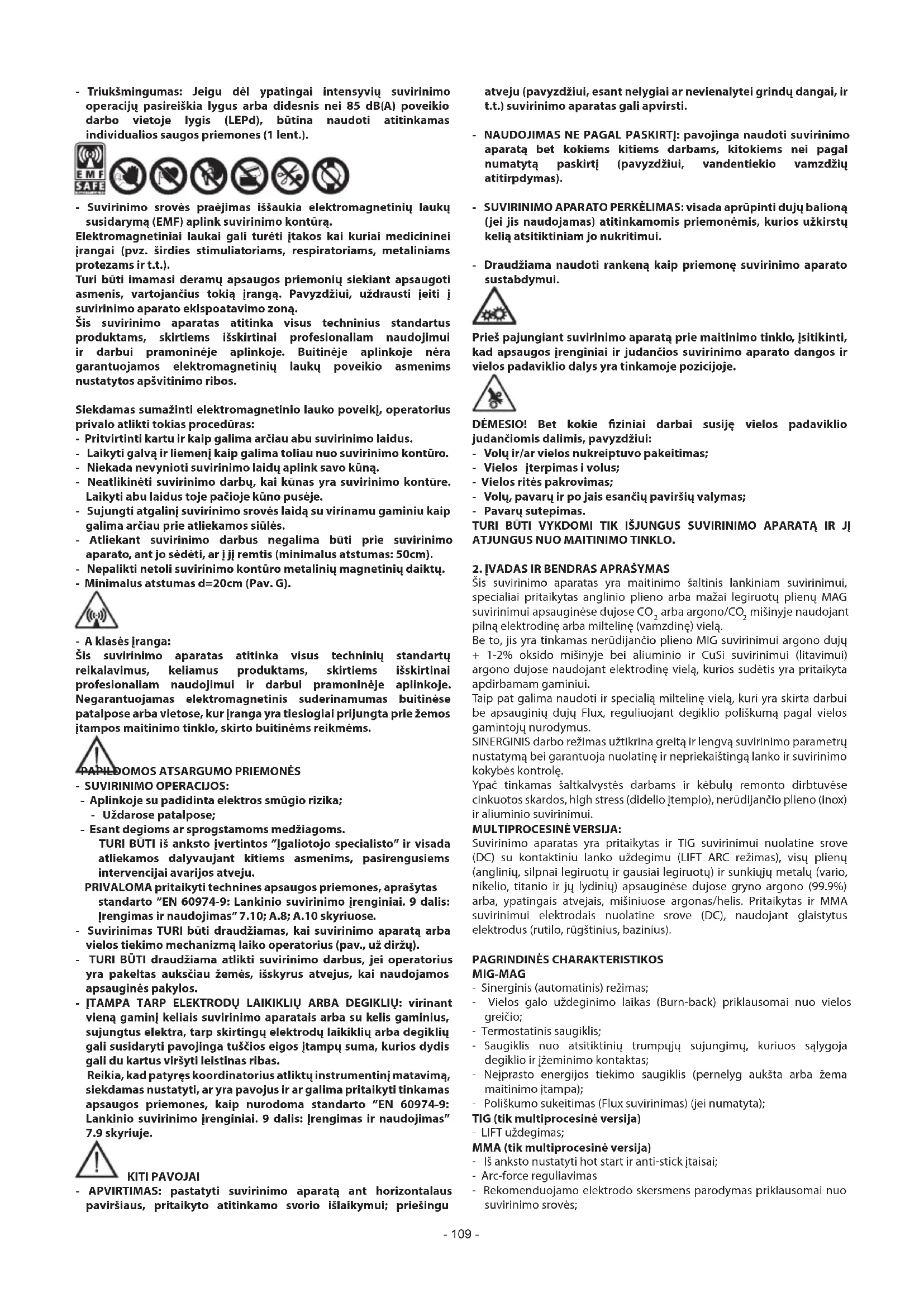

Operatorius turi būti pakankamai susipažinęs su saugiu suvirinimo aparato naudojimu ir informuotas apie riziką, susijusią su lankinio suvirinimo darbais, taip pat apie atitinkamas apsaugos priemones ir veiksmus avarinių situacijų atveju. (Remtis ir standartu ”EN 60974-9: Lankinio suvirinimo įrenginiai. 9 dalis: Įrengimas ir naudojimas”). - Vengti tiesioginio kontakto su suvirinimo kontūru; generatoriaus tiekiama tuščios eigos įtampa tam tikromis sąlygomis gali būti pavojinga. - Suvirinimo laidų sujungimas, patikrinimo ir remonto darbai turi būti atliekami išjungus suvirinimo aparatą ir jį atjungus nuo maitinimo tinklo. - Išjungti suvirinimo aparatą ir atjungti nuo maitinimo tinklo prieš keičiant nusidėvėjusias degiklio dalis. - Elektros instaliacija turi būti atliekama laikantis galiojančių darbo saugos reikalavimų ir įstatymų. - Suvirinimo aparatas turi būti prijungtas prie maitinimo sistemos tik neutraliu laidu su įžeminimu. - Įsitikinti, kad kištukas yra taisyklingai įkištas į įžemintą lizdą. - Nenaudoti suvirinimo aparato drėgnose arba šlapiose vietose ar lyjant lietui. - Nenaudoti laidų su pažeista izoliacija arba blogu kontaktu sujungimo vietose. - Nevirinti ant taros, indų arba vamzdžių, kuriuose yra, arba buvo laikomi degūs skysčiai arba dujos. - Vengti atlikti darbus ant medžiagų, kurios buvo valytos chloruotais tirpikliais, taip pat nedirbti netoliese minėtų medžiagų. - Neatlikinėti suvirinimo darbų ant indų, kuriuose yra aukštas slėgis. - Pašalinti iš darbo vietos visas degias medžiagas (pavyzdžiui, medieną, popierių, skudurus, ir t. t.). - Užtikrinti tinkamą ventiliaciją arba naudoti įrangą, skirtą suvirinimo metu šalia lanko susidarantiems dūmams pašalinti; būtina sistemingai vertinti suvirinimo dūmų kiekio limitus, priklausomai nuo dūmų sudėties, koncentracijos ir jų išsilaikymo trukmės. - Laikyti balioną atokiau nuo šilumos šaltinių, tame tarpe ir saulės spindulių (jei naudojama). - Pritaikyti tinkamą elektros izoliaciją degiklio, apdirbamo gaminio bei kitų galimų įžemintų metalinių detalių, esančių darbo prieigose (pasiekiamų), atžvilgiu. Tai paprastai pasiekiama dėvint šiam darbui skirtas apsaugines pirštines, avalynę, galvos apdangalą ir kitą darbinę aprangą, bei naudojant izoliacines plokštes ar specialius paklotus. - Visada apsaugoti akis specialiais ltrais, atitinkančiais UNI EN 169 arba UNI EN 379 standartus, jie turi būti įmontuoti UNI EN 175 standartą atitinkančiose kaukėse arba šalmuose. Dėvėti specialią nedegią apsauginę aprangą (atitinkančią standarto UNI EN 11611 reikalavimus) bei suvirintojo pirštines (atitinkančias standarto UNI EN 12477 reikalavimus), tokiu būdu bus išvengiama ultravioletinių ir infraraudonųjų spindulių, kuriuos sąlygoja lankas, poveikio epidermiui; apsauga turi būti išplėsta neatspindinčių ekranų arba užuolaidų pagalba ir kitiems asmenims, kurie yra lanko prieigose.- 109 - - Triukšmingumas: Jeigu dėl ypatingai intensyvių suvirinimo operacijų pasireiškia lygus arba didesnis nei 85 dB(A) poveikio darbo vietoje lygis (LEPd), būtina naudoti atitinkamas individualios saugos priemones (1 lent.). - Suvirinimo srovės praėjimas iššaukia elektromagnetinių laukų susidarymą (EMF) aplink suvirinimo kontūrą. Elektromagnetiniai laukai gali turėti įtakos kai kuriai medicininei įrangai (pvz. širdies stimuliatoriams, respiratoriams, metaliniams protezams ir t.t.). Turi būti imamasi deramų apsaugos priemonių siekiant apsaugoti asmenis, vartojančius tokią įrangą. Pavyzdžiui, uždrausti įeiti į suvirinimo aparato eklspoatavimo zoną. Šis suvirinimo aparatas atitinka visus techninius standartus produktams, skirtiems išskirtinai profesionaliam naudojimui ir darbui pramoninėje aplinkoje. Buitinėje aplinkoje nėra garantuojamos elektromagnetinių laukų poveikio asmenims nustatytos apšvitinimo ribos. Siekdamas sumažinti elektromagnetinio lauko poveikį, operatorius privalo atlikti tokias procedūras: - Pritvirtinti kartu ir kaip galima arčiau abu suvirinimo laidus. - Laikyti galvą ir liemenį kaip galima toliau nuo suvirinimo kontūro. - Niekada nevynioti suvirinimo laidų aplink savo kūną. - Neatlikinėti suvirinimo darbų, kai kūnas yra suvirinimo kontūre. Laikyti abu laidus toje pačioje kūno pusėje. - Sujungti atgalinį suvirinimo srovės laidą su virinamu gaminiu kaip galima arčiau prie atliekamos siūlės. - Atliekant suvirinimo darbus negalima būti prie suvirinimo aparato, ant jo sėdėti, ar į jį remtis (minimalus atstumas: 50cm). - Nepalikti netoli suvirinimo kontūro metalinių magnetinių daiktų. - Minimalus atstumas d=20cm (Pav. G). - A klasės įranga: Šis suvirinimo aparatas atitinka visus techninių standartų reikalavimus, keliamus produktams, skirtiems išskirtinai profesionaliam naudojimui ir darbui pramoninėje aplinkoje. Negarantuojamas elektromagnetinis suderinamumas buitinėse patalpose arba vietose, kur įranga yra tiesiogiai prijungta prie žemos įtampos maitinimo tinklo, skirto buitinėms reikmėms.

PAPILDOMOS ATSARGUMO PRIEMONĖS

- SUVIRINIMO OPERACIJOS: - Aplinkoje su padidinta elektros smūgio rizika; - Uždarose patalpose; - Esant degioms ar sprogstamoms medžiagoms. TURI BŪTI iš anksto įvertintos ”Įgaliotojo specialisto” ir visada atliekamos dalyvaujant kitiems asmenims, pasirengusiems intervencijai avarijos atveju. PRIVALOMA pritaikyti technines apsaugos priemones, aprašytas standarto ”EN 60974-9: Lankinio suvirinimo įrenginiai. 9 dalis: Įrengimas ir naudojimas” 7.10; A.8; A.10 skyriuose. - Suvirinimas TURI būti draudžiamas, kai suvirinimo aparatą arba vielos tiekimo mechanizmą laiko operatorius (pav., už diržų). - TURI BŪTI draudžiama atlikti suvirinimo darbus, jei operatorius yra pakeltas auksčiau žemės, išskyrus atvejus, kai naudojamos apsauginės pakylos. - ĮTAMPA TARP ELEKTRODŲ LAIKIKLIŲ ARBA DEGIKLIŲ: virinant vieną gaminį keliais suvirinimo aparatais arba su kelis gaminius, sujungtus elektra, tarp skirtingų elektrodų laikiklių arba degiklių gali susidaryti pavojinga tuščios eigos įtampų suma, kurios dydis gali du kartus viršyti leistinas ribas. Reikia, kad patyręs koordinatorius atliktų instrumentinį matavimą, siekdamas nustatyti, ar yra pavojus ir ar galima pritaikyti tinkamas apsaugos priemones, kaip nurodoma standarto ”EN 60974-9: Lankinio suvirinimo įrenginiai. 9 dalis: Įrengimas ir naudojimas”

KITI PAVOJAI - APVIRTIMAS: pastatyti suvirinimo aparatą ant horizontalaus paviršiaus, pritaikyto atitinkamo svorio išlaikymui; priešingu atveju (pavyzdžiui, esant nelygiai ar nevienalytei grindų dangai, ir t.t.) suvirinimo aparatas gali apvirsti. - NAUDOJIMAS NE PAGAL PASKIRTĮ: pavojinga naudoti suvirinimo aparatą bet kokiems kitiems darbams, kitokiems nei pagal numatytą paskirtį (pavyzdžiui, vandentiekio vamzdžių atitirpdymas). - SUVIRINIMO APARATO PERKĖLIMAS: visada aprūpinti dujų balioną (jei jis naudojamas) atitinkamomis priemonėmis, kurios užkirstų kelią atsitiktiniam jo nukritimui. - Draudžiama naudoti rankeną kaip priemonę suvirinimo aparato sustabdymui. Prieš pajungiant suvirinimo aparatą prie maitinimo tinklo, įsitikinti, kad apsaugos įrenginiai ir judančios suvirinimo aparato dangos ir vielos padaviklio dalys yra tinkamoje pozicijoje. DĖMESIO! Bet kokie ziniai darbai susiję vielos padaviklio judančiomis dalimis, pavyzdžiui: - Volų ir/ar vielos nukreiptuvo pakeitimas; - Vielos įterpimas i volus; - Vielos ritės pakrovimas; - Volų, pavarų ir po jais esančių paviršių valymas; - Pavarų sutepimas. TURI BŪTI VYKDOMI TIK IŠJUNGUS SUVIRINIMO APARATĄ IR JĮ ATJUNGUS NUO MAITINIMO TINKLO.

2. ĮVADAS IR BENDRAS APRAŠYMAS

Šis suvirinimo aparatas yra maitinimo šaltinis lankiniam suvirinimui, specialiai pritaikytas anglinio plieno arba mažai legiruotų plienų MAG suvirinimui apsauginėse dujose CO

mišinyje naudojant pilną elektrodinę arba miltelinę (vamzdinę) vielą. Be to, jis yra tinkamas nerūdijančio plieno MIG suvirinimui argono dujų + 1-2% oksido mišinyje bei aliuminio ir CuSi suvirinimui (litavimui) argono dujose naudojant elektrodinę vielą, kurios sudėtis yra pritaikyta apdirbamam gaminiui. Taip pat galima naudoti ir specialią miltelinę vielą, kuri yra skirta darbui be apsauginių dujų Flux, reguliuojant degiklio poliškumą pagal vielos gamintojų nurodymus. SINERGINIS darbo režimas užtikrina greitą ir lengvą suvirinimo parametrų nustatymą bei garantuoja nuolatinę ir nepriekaištingą lanko ir suvirinimo kokybės kontrolę. Ypač tinkamas šaltkalvystės darbams ir kėbulų remonto dirbtuvėse cinkuotos skardos, high stress (didelio įtempio), nerūdijančio plieno (inox) ir aliuminio suvirinimui. MULTIPROCESINĖ VERSIJA: Suvirinimo aparatas yra pritaikytas ir TIG suvirinimui nuolatine srove (DC) su kontaktiniu lanko uždegimu (LIFT ARC režimas), visų plienų (anglinių, silpnai legiruotų ir gausiai legiruotų) ir sunkiųjų metalų (vario, nikelio, titanio ir jų lydinių) apsauginėse dujose gryno argono (99.9%) arba, ypatingais atvejais, mišiniuose argonas/helis. Pritaikytas ir MMA suvirinimui elektrodais nuolatine srove (DC), naudojant glaistytus elektrodus (rutilo, rūgštinius, bazinius).

PAGRINDINĖS CHARAKTERISTIKOS

MIG-MAG - Sinerginis (automatinis) režimas; - Vielos galo uždeginimo laikas (Burn-back) priklausomai nuo vielos greičio; - Termostatinis saugiklis; - Saugiklis nuo atsitiktinių trumpųjų sujungimų, kuriuos sąlygoja degiklio ir įžeminimo kontaktas; - Neįprasto energijos tiekimo saugiklis (pernelyg aukšta arba žema maitinimo įtampa); - Poliškumo sukeitimas (Flux suvirinimas) (jei numatyta); TIG (tik multiprocesinė versija) - LIFT uždegimas; MMA (tik multiprocesinė versija) - Iš anksto nustatyti hot start ir anti-stick įtaisai; - Arc-force reguliavimas - Rekomenduojamo elektrodo skersmens parodymas priklausomai nuo suvirinimo srovės;- 110 - SERIJINIAI PRIEDAI - degiklis; - atgalinis kabelis su įžeminimo gnybtu;

- Adapteris argono balionui; - Vežimėlis (jei numatyta); - Savaime tamsėjanti kaukė; - MIG/MAG suvirinimo rinkinys; - MMA suvirinimo rinkinys; - TIG suvirinimo rinkinys.

3. TECHNINIAI DUOMENYS

DUOMENŲ LENTELĖ Svarbiausi duomenys, susiję su suvirinimo aparato naudojimu ir darbu, yra pateikti duomenų lentelėje su šiomis reikšmėmis: Pav. A

1- Įrenginių, skirtų lankiniam suvirinimui, saugumo ir konstravimo

2- Vidinės suvirinimo aparato struktūros simbolis.

3- Numatyto suvirinimo proceso simbolis.

4- Simbolis S: nurodo, kad gali būti vykdomos suvirinimo operacijos

aplinkoje, kurioje yra padidinta elektros smūgio rizika (pavyzdžiui, labai arti didelių metalo masių).

5- Maitinimo linijos simbolis:

1~ : vienfazė kintamoji įtampa; 3~ : trifazė kintamoji įtampa.

6- Dangos apsaugos laipsnis.

7- Maitinimo linijos techniniai duomenys:

: Kintamoji įtampa ir suvirinimo aparato maitinimo dažnis (leidžiamos ribos ±10%): - I 1 max : Maksimali srovė naudojama iš linijos. - I

: Efektyvi maitinimo srovė.

8- Suvirinimo kontūro parametrai:

: maksimali tuščios eigos įtampa (atviras suvirinimo kontūras). - I

: Srovė ir atitinkama normalizuota įtampa, kurias gali tiekti suvirinimo aparatas suvirinimo proceso metu. - X : Apkrovimo ciklas: nurodo laiko tarpą, kurio metu suvirinimo aparatas gali tiekti atitinkamą srovę (tas pats stulpelis). Jis išreiškiamas %, remiantis 10 minučių ciklui (pavyzdžiui, 60% = 6 minutės darbo, 4 minučių pertrauka; ir taip toliau). Tuo atveju, kai naudojimo koecientai (duomenų lentelėje nurodomi 40°C aplinkoje) yra viršijami, suveiks šilumos saugiklis (suvirinimo aparatas lieka budinčiame režime pakol jos temperatūra nepasieks leidžiamos ribos). - A/V-A/V : Parodo suvirinimo srovės reguliavimo ribas (minimali - maksimali) prie atitinkamos lanko įtampos.

9- Gamintojo serijinis numeris suvirinimo aparato identikacijai

(būtinas atliekant techninį remontą, užsakant atsargines dalis, nustatant produkto kilmę).

: Uždelsto veikimo lydžiųjų saugiklių dydis, numatytas linijos apsaugai.

11- Simboliai, susiję su saugos normomis, kurių reikšmės pateikiamos 1

skyriuje “Bendri saugumo reikalavimai lankiniam suvirinimui”. Pastaba: Auksčiau pateiktas duomenų lentelės pavyzdys yra skirtas tik simbolių ir skaičių reikšmių paaiškinimui; tikslūs jūsų turimo suvirinimo aparato techninių duomenų dydžiai turi būti pateikti duomenų lentelėje ant pačio suvirinimo aparato. KITI TECHNINIAI DUOMENYS: - SUVIRINIMO APARATAS: žiūrėti 1 lentelę (1 LENT.) - MIG DEGIKLIS: žiūrėti 2 lentelę (2 LENT.) - TIG DEGIKLIS: žiūrėti 3 lentelę (3 LENT.) - ELEKTRODŲ LAIKIKLIS: žiūrėti 4 lentelę (4 LENT.) Suvirinimo aparato saugiklis yra nurodytas 1 lentelėje (1 LENT.).

1- Valdymo skydas (žiūrėti aprašymą).

2- Suvirinimo kabelis ir degiklis.

3- Atgalinis įžeminimo kabelis ir gnybtas.

9- Jungtis apsauginių dujų žarnos prijungimui.

1- Signalinė lemputė, rodanti tinklo įtampą.

2- Avarinės būsenos signalizavimo lemputė (apsauginio termostato

įsijungimas, trumpasis sujungimas tarp degiklio ir įžeminimo kabelio, viršįtampė/nepakankama tinklo įtampa).

MIG-MAG REŽIMAS: Medžiagos storio reguliavimas (suvirinimo galia). MMA REŽIMAS (tik multiprocesinė versija): Suvirinimo srovės reguliavimas nurodant rekomenduojamo elektrodo skersmenį. TIG REŽIMAS (tik multiprocesinė versija): Suvirinimo srovės reguliavimas.

: Suvirinimo siūlės reguliavimas (lanko ilgis); : numatytasis (default) nustatymas. : apatinė lanko įtampa. : viršutinė lanko įtampa. MMA REŽIMAS (tik multiprocesinė versija): Arc force reguliavimas (0-100%). TIG REŽIMAS (tik multiprocesinė versija): neveikia.

5- Suvirinimo proceso MIG-MAG, TIG arba MMA selektorius (tik

multiprocesinė versija).

Suvirinimo aparatui parinkti tokią įrengimo vietą, kurioje nebūtų kliūčių ties aušinimo oro įėjimo ir išėjimo angomis; tuo pačiu įsitikinti, ar nėra įtraukiamos pralaidžios dulkės, koroziniai garai, drėgmė, ir t.t. Aplink suvirinimo aparatą išlaikyti bent 250 mm laisvos erdvės. DĖMESIO! Suvirinimo aparatą pastatyti ant lygaus paviršiaus, pritaikyto atitinkamam svoriui, tokiu būdu bus galima išvengti apvirtimo arba pavojingo slankiojimo.

PRIJUNGIMAS PRIE TINKLO

- Prieš atliekant bet kokius elektrinius sujungimus, patikrinti, ar įrengimo vietoje tinklo disponuojama įtampa ir dažnis atitinka suvirinimo aparato duomenų lentelės vertes. - Suvirinimo aparatas turi būti sujungiamas su maitinimo sistema tik- 111 - neutraliu įžemintu laidininku. - Norint užtikrinti apsaugą nuo netiesioginio kontakto, naudoti diferencijuotą tokios rūšies jungiklį: - A tipo ( ) vienfaziams aparatams. - Siekiant patenkinti standarto EN 61000-3-11 (Flicker) reikalavimus, patariamas suvirinimo aparato sujungimas prie maitinimo tinklo sąsajos taškų, kuriuose pilnutinė varža yra žemesnė nei Zmax = 0.24 ohm. - Suvirinimo aparatas neatitinka standarto IEC/EN 61000-3-12 reikalavimų. Jei aparatas yra prijungiamas prie viešojo elektros maitinimo tinklo, atsakomybė už patikrinimą ar suvirinimo aparatas gali būti prijungiamas, tenka prijungėjui arba vartotojui (jei reikia, kreiptis į energijos tinklų paskirstymo valdytoją). Kištukas ir lizdas Prijungti maitinimo kabelio kištuką prie tinklo lizdo, aprūpinto lydžiaisiais saugikliais arba automatiniu perjungikliu; specialus įžeminimo terminalas turi būti sujungtas su maitinimo linijos įžeminimo laidu (geltonas-žalias). 1 lentelėje (1 LENT.) yra pateikti rekomenduojami linijos uždelstųjų lydžiųjų saugiklių dydžiai amperais, pagal maksimalią vardinę suvirinimo aparato tiekiamą srovę ir vardinę maitinimo įtampą. DĖMESIO! Aukščiau aprašytų taisyklių nepaisymas trukdo gamintojo numatytos saugos sistemos efektyvumui (I klasė), tai sąlygoja rimtą pavojų asmenims (pav., elektros smūgio) ir materialinėms gėrybėms (pvz., gaisro).

dydžiai pagal maksimalią suvirinimo aparato tiekiamą srovę. Be to: - Prisukti iki pat galo suvirinimo kabelių jungtis greitojo jungimo lizduose (jei jie yra), tokiu būdu bus užtikrintas nepriekaištingas elektros kontaktas; priešingu atveju gali perkaisti jungtys, to pasekoje jos greitai susidėvės ir praras veiksmingumą. - Naudoti kaip įmanoma trumpesnius suvirinimo laidus. - Suvirinimo srovės atgalinio kabelio pakeitimui vengti naudoti metalines struktūras, kurios nėra apdirbamo gaminio sudėtinė dalis; tai gali būti pavojinga saugos atžvilgiu ir gali sąlygoti nepatenkinamus suvirinimo rezultatus. SUVIRINIMO GRANDINĖS SUJUNGIMAI MIG-MAG REŽIME Prijungimas prie dujų baliono (jei jis naudojamas) - Dujų balionas gali būti kraunamas ant vežimėlio atraminio paviršiaus: maks. 30 kg. - Dujų balionas gali būti pastatytas ant suvirinimo aparato spacialaus baliono stovo: maksimalus svoris 30 kg (tik 180A versijai). - Priveržti slėgio reduktorių(*) prie dujų baliono vožtuvo, įterpiant specialų adapterį (jis yra tiekiamas kaip priedas), jei yra naudojamos argono dujos arba mišinys Ar/CO

- Sujungti dujų įleidimo vamzdį su adapteriu ir priveržti dirželį. - Prieš atsukant baliono vožtuvą, atleisti slėgio reduktoriaus reguliavimo žiedą. (*) Priedas, kurį galima nusipirkti atskirai, jei jis nėra tiekiamas kartu su produktu. Atgalinio suvirinimo srovės kabelio prijungimas Turi būti prijungiamas prie apdirbamo gaminio arba metalinio darbastalio ant kurio jis yra padėtas, bet kokiu atveju kuo arčiau prie atliekamos siūlės. Degiklis Paruošti pirmajam vielos įvedimui išmontuojant antgalį ir kontaktinį vamzdelį, tokiu būdu bus palengvintas vielos išlindimas. Vidinis poliškumo pakeitimas B1 pav. - Atidaryti ritės skyriaus dureles. - MIG/MAG suvirinimas (dujos): - Prijungti degiklio kabelį prie raudono terminalo (+) (B-11 pav.). - Prijungti atgalinio kabelio gnybtą prie neigiamo greitojo sujungimo lizdo (-) (B-12 pav.). - FLUX suvirinimas (be dujų): - Prijungti degiklio kabelį prie juodo terminalo (-) (B-12 pav.). - Prijungti atgalinio kabelio gnybtą prie teigiamo greitojo jungimo lizdo (+) (B-11 pav.). - Uždaryti ritės skyriaus dureles. Išorinis poliškumo pakeitimas (tik multiprocesinė versija) B1 pav. - MIG/MAG suvirinimas (dujos): - Prijungti degiklio kabelį prie degiklio jungties (B-4 pav.). - Prijungti greitojo jungimo kištuką (B-7 pav.) prie teigiamo greitojo jungimo lizdo (+) (B-5 pav.). - Prijungti atgalinio kabelio gnybtą prie neigiamo greitojo jungimo lizdo (-) (B-6 pav.). - FLUX suvirinimas (be dujų): - Prijungti degiklio kabelį prie degiklio jungties (B-4 pav.). - Prijungti greitojo jungimo kištuką (B-7 pav.) prie neigiamo greitojo jungimo lizdo (-) (B-6 pav.). - Prijungti atgalinio kabelio gnybtą prie teigiamo greitojo jungimo lizdo (+) (B-5 pav.). SUVIRINIMO GRANDINĖS SUJUNGIMAI TIG REŽIME Prijungimas prie dujų baliono - Priveržti slėgio reduktorių prie dujų baliono sklendės, esant reikalui, įterpiant specialų adapterį, kuris yra tiekiamas kaip priedas. - Sujungti dujų įleidimo vamzdį su adapteriu ir priveržti tiekiamą dirželį. - Prieš atsukant baliono sklendę, atleisti slėgio reduktoriaus reguliavimo žiedą. - Atsukti balioną ir nureguliuoti dujų kiekį (l/min) pagal orientacinius darbo duomenis, žiūrėti lentelę (5 LENT.); tolimesni dujų srauto reguliavimai galės būti atliekami suvirinimo metu pasukant slėgio reduktoriaus žiedą. Patikrinti vamzdžių ir jungių sandarumą. DĖMESIO! Baigus darbą visada užsukti dujų baliono sklendę. Suvirinimo srovės atgalinio kabelio prijungimas - Turi būti prijungiamas prie apdirbamo gaminio arba metalinio darbastalio, ant kurio jis yra padėtas, bet kokiu atveju kuo arčiau prie atliekamos siūlės. Šis kabelis turi būti prijungtas prie terminalo, pažymėto simboliu (+) (B-5 pav.). Degiklis - Įvesti srovės tiekimo kabelį į atitinkamą greitojo jungimo gnybtą (-) (B-6 pav.). Prijungti degiklio dujų žarną prie baliono. SUVIRINIMO GRANDINĖS SUJUNGIMAI MMA REŽIME Beveik visi glaistyti elektrodai turi būti jungiami prie teigiamo generatoriaus poliaus (+); išimtis yra rūgštinio glaisto elektrodai, kurie jungiamo prie neigiamo (-) poliaus. Elektrodų laikiklio suvirinimo kabelio sujungimas (D2 pav.) Ant terminalo yra specialus gnybtas, reikalingas atidengtos elektrodo dalies priveržimui. Šis kabelis turi būti prijungtas prie terminalo, pažymėto simboliu (+) (B-5 pav.). Suvirinimo srovės atgalinio kabelio prijungimas - Turi būti prijungiamas prie apdirbamo gaminio arba metalinio darbastalio, ant kurio jis yra padėtas, bet kokiu atveju kuo arčiau prie atliekamos siūlės. Šis kabelis turi būti prijungtas prie terminalo, pažymėto simboliu (-) (B-6 pav.). VIELOS RITĖS PAKROVIMAS (Pav. E)

Atlaisvinti slėgio antvolį/ius ir nuimti jį/juos nuo žemutinio/ių volo/ų (2a-b). - Patikrinti, ar padaviklio juostelė/ės yra pritaikyta/os naudojamai vielai- 112 - (2c). - Atlaisvinti vielos pradžią, pašalinti deformuotą galiuką nukerpant lygiai, be atplaišų; pasukti ritę prieš laikrodžio rodyklę ir įvesti il vielos pradžią į vielos nukreiptuvo kanalą įspraudžinat 50-100mm į degiklio movos vielos nukreiptuvą (2d). - Vėl įstatyti antvolį/ius nustatant vidutinę slėgio vertę, patikrinti, ar viela taisyklingai įsprausta į žemutinio volo ertmę (3). - Nuimti antgalį ir kontaktinį vamzdelį (4a). - Ikišti suvirinimo aparato kištuką į maitinimo lizdą, įjungti suvirinimo aparatą, paspausti degiklio mygtuką arba vielos padavimo mygtuką ant kontrolinio skydo (jei jis yra) ir palaukti, pakol vielos pradžia praeis pro visą vielos nukreipimo žarną ir išlįs 10-15cm iš priekinės degiklio dalies, atleisti mygtuką. DĖMESIO! Šių operacijų metu viela turi elektrinės įtampos ir yra veikiama mechaniškai; todėl, nesiimant atitinkamų saugumo priemonių, gali sukelti elektros smūgio pavojų, sužeidimus ir uždegti elektrinius lankus: - Niekada nenukreipti degiklio angos link kūno dalių. - Dujų baliona laikyti atokiau nuo degiklio. - Vėl įmontuoti antgalį ir kontaktinį vamzdelį ant degiklio (4b). - Įsitikinti, kad vielos padavimas yra reguliarus; nustatyti volų slėgį ir veleno stabdymą ties mažiausiomis galimomis vertėmis ir patikrinti, ar viela neslysta ertmėje ir ar eigos sustojimo metu viela neatsipalaiduoja formuodama kilpas dėl per didelės ritės inercijos. - Sutrumpinti vielos galus, išlendančius iš antgalio iki 10-15mm. - Uždaryti veleno skyriaus dangtelį.

6. SUVIRINIMAS: PROCESO APRAŠYMAS

SHORT ARC (TRUMPAS LANKAS) Vielos sulydimas ir lašo atsiskyrimas įvyksta dėl trumpųjų sujungimų, atsirandančių vielos galiukui panirus į lydymosi vonelę ( iki 200 kartų per sekundę). Laisvasis vielos ilgis (stick-out) parastai yra nuo 5 iki 12 mm imtinai. Angliniai ir mažai legiruoti plienai - Naudotinos vielos skersmuo: 0.6 - 0.8 mm (1.0 mm - 180 A versija) - Naudotinos dujos: CO

mišinys Nerūdijantys plienai - Naudotinos vielos skersmuo: 0.8 mm (1.0 mm - 180 A versija) - Naudotinos dujos: Ar/O

- Naudotinos dujos: Ar Miltelinė viela - Naudotinos vielos skersmuo: 0.8 - 1.2 mm (140 A versija)

Apsauginių dujų tiekimas turi būti 8-14 l/min.

SIŪLĖS FORMOS REGULIAVIMAS

Siūlės formos reguliavimas yra galimas rankenos (C-4 pav.) pagalba. Ji reguliuoja lanko ilgį ir nulemia didesnį ar mažesnį šiluminį suvirinimo temperatūros pasiskirstymą. Remiantis suvirinimo aparato lentele (F pav.) rankenėlę (C-4 pav.) nustatyti pagal naudojamą medžiagą, vielą ir dujas. Taškai A, B, C, D yra geros vietos suvirinimo pradžiai įvairiose darbo sąlygose. Išgaubta forma: Reiškia, kad yra žema papildoma šiluminė energija, todėl suvirinimas yra „šaltas“, su nežymiu įsiskverbimu; pasukti rankenėlę laikrodžio rodyklės kryptimi, tokiu būdu bus išgaunama didesnė papildoma šiluminė energija, o tai sąlygos ir suvirinimą su stipresniu susijungimu. Įgaubta forma: Reiškia, kad yra aukšta papildoma šiluminė energija, todėl suvirinimas yra per „karštas“, su pernelyg smarkiu įsiskverbimu; pasukti rankenėlę prieš laikrodžio rodyklę, taip bus išgaunamas silpnesnis susijungimas. STORIO NUSTATYMAS Storio nustatymas įvyksta rankenėlės (C-3 pav.) pagalba, ji reguliuoja suvirinimo galią pagal lakšto storį ir tuo pačiu daro įtaką padavimo greičiui bei srovės kiekiui, kuris yra perduodamas į užpildo vielą. Remiantis suvirinimo aparato lentele (F pav.) rankenėlę (C-3 pav.) nustatyti pagal naudojamą medžiagą, vielą, dujas ir ketinamą suvirinti storį.

7. TIG DC SUVIRINIMAS: PROCESO APRAŠYMAS (tik multiprocesinė

versija) BENDRIEJI PRINCIPAI TIG DC suvirinimas yra tinkamas visiems mažai legiruotiems bei gausiai legiruotiems anglies plienams bei sunkiesiems metalams, tokiems kaip variui, nikeliui, titanui ir jų lydiniams (H PAV.). TIG DC suvirinime kai elektrodo poliškumas (-), paprastai yra naudojamas elektrodas su 2% cerio (pilkos spalvos juosta). Volframo elektrodą reikia išilgai pasmailinti šlifuokliu, žiūrėti I PAV., atkreipiant dėmesį, kad galiukas būtų nepriekaištingai koncentrinis, tokiu būdu bus galima išvengti lanko nukrypimų. Labai svarbu atlikti šlifavimą elektrodo išilgine kryptimi. Ši operacija turi būti kartojama periodiškai, priklausomai nuo elektrodo naudojimo ir susidėvėjimo arba atliekama tada, kai elektrodas yra atsitiktinai suteršiamas, susioksiduoja arba būna naudojamas netaisyklingai. Siekiant geros suvirinimo kokybės, labai svarbu pasirinkti elektrodą, kurio skersmuo tiksliai atitiktų srovę, žiūrėti lentelę (5 LENT.). Normalus elektrodo išsikišimas iš keramikinio antgalio yra 2-3mm ir gali pasiekti 8mm atliekant suvirinimą kampu. Suvirinimas atliekamas sulydant siūlės kraštus. Tinkamai paruoštiems ploniems paviršiams (apytiksliai iki 1mm) nereikalingos užpildančios medžiagos (L PAV.). Storesniems gaminiams yra reikalingos gaminio pagrindo medžiagos lazdelės, jos turi būti atitinkamo skersmens, kraštelius reikia tinkamai paruošti (M PAV.). Geram suvirinimo atlikimui labai svarbu, kad suvirinamos detalės būtų visiškai švarios, be oksidacijos, alyvos, riebalų, tirpiklių ir kt. apnašų. PROCESAS (LIFT UŽDEGIMAS) - Nureguliuoti pageidaujamą suvirinimo srovės dydį rankenėlės C-3 pagalba; Srovę suvirinimo metu pritaikyti prie realaus reikiamo šiluminio pasiskirstymo. - Patikrinti taisyklingą dujų tiekimą. Elektros lanko uždegimas įvyksta, kai volframo elektrodas yra patraukiamas nuo apdirbamo gaminio. Toks uždegimo režimas sąlygoja mažesnius elektromagnetinės spinduliuotės trukdžius ir minimaliai sumažina volframo intarpus bei elektrodo susidėvėjimą. - Padėti elektrodo galą ant apdirbamo gaminio lengvai paspaudžiant. - Iš karto pakelti elektrodą 2÷3 mm, tokiu būdu išgaunant lanko uždegimą. Iš pradžių suvirinimo aparatas tiekia sumažintą srovę. Po kelių akimirkų bus pradėta tiekti nustatytos vertės suvirinimo srovė. - Norint nutraukti suvirinimą, staigiai pakelti elektrodą nuo suvirinamo gaminio.

8. MMA SUVIRINIMAS: PROCESO APRAŠYMAS (tik multiprocesinė

versija) BENDRIEJI PRINCIPAI - Labai svarbu laikytis gamintojo nurodymų, pateiktų ant naudojamų elektrodų pakuotės, kur nurodomas taisyklingas elektrodo poliškumas ir atitinkama optimali srovė. - Suvirinimo srovė turi būti reguliuojama pagal naudojamo elektrodo skersmenį ir norimą atlikti siūlę; žemiau pateikiami naudotinos srovės dydžių įvairių skersmenų elektrodams pavyzdžiai: Ø Elektrodas (mm) Suvirinimo srovė (A) Min. Maks.

- Atkreipti dėmesį, kad tokio pat skersmens elektrodams aukštesnė srovė bus naudojama plokštuminiame suvirinime, tuo tarpu vertikaliam suvirinimui arba suvirinimo darbams virš operatoriaus galvos, turės būti naudojama žemesnė srovė. - Mechanines suvirinimo siūlės savybes apsprendžia ne tik pasirinktos srovės intensyvumas, bet ir kiti suvirinimo parametrai, tokie kaip lanko ilgis, atlikimo greitis ir padėtis, elektrodų skersmuo ir kokybė (taisyklingam saugojimui elektrodus laikyti nuo drėgmės apsaugotoje vietoje, sudėtus į tinkamas pakuotes arba dėžutes). DĖMESIO: Priklausomai nuo elektrodų prekinio ženklo, rūšies ir glaisto storio, gali pasireikšti lanko nestabilumas, atsirandantis dėl paties elektrodo sudėties. PROCESAS - Laikant kaukę PRIEŠAIS VEIDĄ, brūkštelėti elektrodo viršūnę į norimą- 113 - suvirinti gaminį atliekant tokį judesį, lyg ketinant uždegti degtuką; šis metodas yra teisingiausias lanko uždegimui. DĖMESIO: NETRANKYTI elektrodo į apdirbamą gaminį; tai galėtų pažeisti glaistą ir sąlygoti sunkų lanko uždegimą. - Vos tik uždegus lanką, bandyti išlaikyti atstumą nuo gaminio atitinkantį naudojamą elektrodą ir išlaikyti šį atstumą kuo pastovesnį suvirinimo darbų metu; prisiminti, kad elektrodo pakrypimas eigos kryptimi turės būti apytiksliai 20-30 laipsnių. - Suvirinimo siūlės gale, elektrodo galą patraukti truputį atgal eigos krypties atžvilgiu, virš kraterio, tam, kad būtų atliktas pripildymas, tada greitai pakelti elektrodą iš lydymosi vonelės, tokiu būdų bus užgesintas lankas (Suvirinimo siūlės išvaizda - N PAV.).

NUOLATINĖS PRIEŽIŪROS OPERACIJAS GALI ATLIKTI OPERATORIUS. Degiklis - Stengtis, kad degiklis ir jo laidas nepatektų ant karštų gaminių; tai galėtų sąlygoti izoliacinių medžiagų išsilydimą, jos nebeatliktų savo funkcijų. - Periodiškai tikrinti dujotakių ir movų stovį. - Kiekvieną kartą keičiant vielos ritę, patikrinti vielos nukreipimo žarnos vientisumą pučiant į ją sausą suspaustą orą (max 5 bar). - Prieš kiekvieną naudojimą patikrinti išsikišusių degiklio dalių: antgalio, kontaktinio vamzdelio, dujų difuzoriaus susidėvėjimo lygį ir sumontavimo kokybę. Vielos padaviklis - Dažnai tikrinti vielos padavimo volų nusidėvėjimo lygį, periodiškai šalinti metalo dulkes, susidariusias vielos padavimo zonoje (ant volų ir vielos išėjimo ir įėjimo nukreiptuvų).

ŠONINIUS SKYDUS IR ATLIEKANT BET KOKIAS OPERACIJAS APARATO VIDUJE, ĮSITIKINTI, KAD SUVIRINIMO APARATAS YRA IŠJUNGTAS IR ATJUNGTAS NUO MAITINIMO TINKLO. Bet kokie patikrinimai suvirinimo aparato viduje, atliekami neatjungus įtampos, dėl tiesioginio kontakto su detalėmis, kuriomis teka srovė, gali sukelti stiprų elektros smūgį ir/arba sąlygoti sužeidimus dėl tiesioginio kontakto su judančiomis dalimis. - Reguliariai (periodiškumas priklauso nuo naudojimo dažnio ir nuo dulkių kiekio aplinkoje), tikrinti suvirinimo aparato vidų ir pašalinti dulkes, susikaupusias ant trasformatoriaus, suspausto sauso oro srove (max 10 bar). - Vengti suspausto oro srovės nukreipimo į elektronines schemas; jos turi būti valomoslabai minkštu šepetėliu ar naudojant specialius tirpikliais. - Esant progai patikrinti, ar elektriniai sujungimai yra gerai priveržti, ir ar nepažeista laidų izoliacija. - Minėtų operacijų pabaigoje vėl sumontuoti suvirinimo aparato šoninius skydus gerai prisukant varžtus. - Absoliučiai vengti vykdyti suvirinimo darbus prie atviro suvirinimo aparato. - Po techninės priežiūros ar remonto darbų atlikimo, atnaujinti prieš tai buvusias jungtis ir kabelių sujungimus, atkreipiant dėmesį, kad jie nesusiliestų su judančiomis detalėmis arba dalimis, kurios gali įkaisti iki aukštų temperatūrų. Visus laidininkus perrišti dirželiais, kaip buvo anksčiau, atkreipiant dėmesį ir išlaikant tarp jų atskirus pirminės grandinės aukštos įtampos sujungimus nuo antrinių žemos įtampos sujungimų. Vėl surenkant konstrukciją, naudoti visas originalias veržles ir varžtus.

ATLIEKANT SISTEMATINĮ PATIKRINIMĄ AR KREIPIANTIS Į JŪSŲ TECHNINIO APTARNAVIMO CENTRĄ, PATIKRINTI AR: - Pagrindiniui jungikliui esant pozicijoje ”ON”, dega atitinkama lemputė; priešingu atveju sutrikimas paprastai susijęs su maitinimo linija (laidai, lizdas ir/arba kištukas, lydieji saugikliai, ir t.t.). - Nedega geltonas indikatorius, nurodantis šiluminio saugiklio įsijungimą dėl per aukštos ar per žemos įtampos arba trumpo sujungmo. - Įsitikinti, kad buvo laikomasi nominalaus apkrovimo ciklo; šiluminio saugiklio įsijungimo atveju, palaukti natūralaus įrenginio atvėsimo, patikrinti ventiliatoriaus veikimą. - Patikrinti linijos įtampą: jeigu jos vertė yra per žema arba per aukšta, suvirinimo aparatas lieka užblokuotas. - Patikrinti, ar nėra trumpo sujungimo suvirinimo aparato išėjimo angoje: tokiu atveju pašalinti trukdžius. - Suvirinimo kontūro sujungimai yra taisyklingi, ypač, ar įžeminimo laido gnybtas tikrai sujungtas su virinamu gaminiu ir be izoliuojančių medžiagų įsikišimo (pavyzdžiui, dažų). - Naudojamos apsauginės dujos yra tinkamos ir teisingas jų kiekis.- 114 - (ET) KASUTUSJUHEND
