BRUKSANVISNING Maxima 160 Synergic Telwin

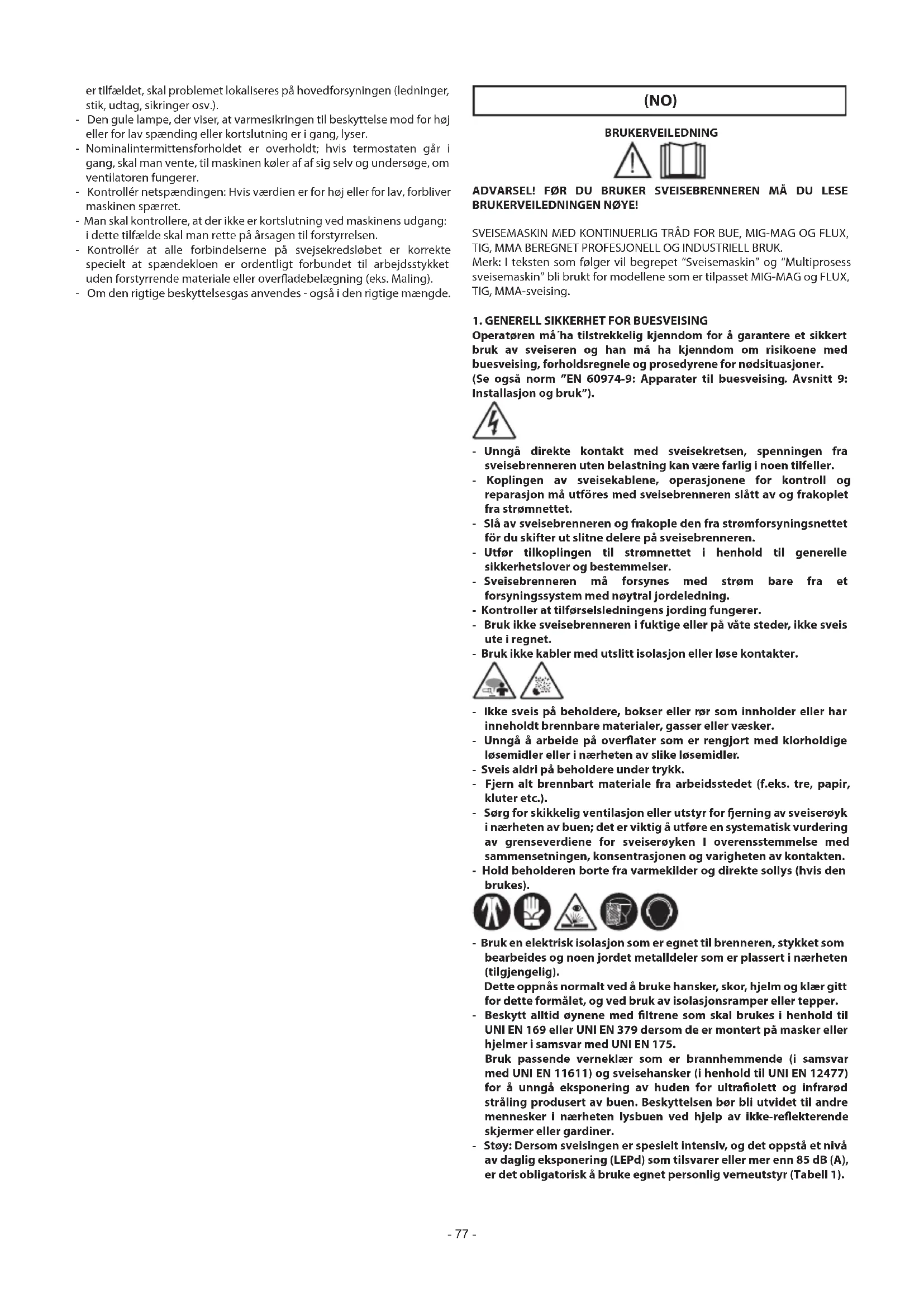

Operatøren må´ha tilstrekkelig kjenndom for å garantere et sikkert bruk av sveiseren og han må ha kjenndom om risikoene med buesveising, forholdsregnele og prosedyrene for nødsituasjoner. (Se også norm ”EN 60974-9: Apparater til buesveising. Avsnitt 9: Installasjon og bruk”). - Unngå direkte kontakt med sveisekretsen, spenningen fra sveisebrenneren uten belastning kan være farlig i noen tilfeller. - Koplingen av sveisekablene, operasjonene for kontroll og reparasjon må utföres med sveisebrenneren slått av og frakoplet fra strømnettet. - Slå av sveisebrenneren og frakople den fra strømforsyningsnettet för du skifter ut slitne delere på sveisebrenneren. - Utfør tilkoplingen til strømnettet i henhold til generelle sikkerhetslover og bestemmelser. - Sveisebrenneren må forsynes med strøm bare fra et forsyningssystem med nøytral jordeledning. - Kontroller at tilførselsledningens jording fungerer. - Bruk ikke sveisebrenneren i fuktige eller på våte steder, ikke sveis ute i regnet. - Bruk ikke kabler med utslitt isolasjon eller løse kontakter. - Ikke sveis på beholdere, bokser eller rør som innholder eller har inneholdt brennbare materialer, gasser eller væsker. - Unngå å arbeide på overater som er rengjort med klorholdige løsemidler eller i nærheten av slike løsemidler. - Sveis aldri på beholdere under trykk. - Fjern alt brennbart materiale fra arbeidsstedet (f.eks. tre, papir, kluter etc.). - Sørg for skikkelig ventilasjon eller utstyr for erning av sveiserøyk i nærheten av buen; det er viktig å utføre en systematisk vurdering av grenseverdiene for sveiserøyken I overensstemmelse med sammensetningen, konsentrasjonen og varigheten av kontakten. - Hold beholderen borte fra varmekilder og direkte sollys (hvis den brukes). - Bruk en elektrisk isolasjon som er egnet til brenneren, stykket som bearbeides og noen jordet metalldeler som er plassert i nærheten (tilgjengelig). Dette oppnås normalt ved å bruke hansker, skor, hjelm og klær gitt for dette formålet, og ved bruk av isolasjonsramper eller tepper. - Beskytt alltid øynene med ltrene som skal brukes i henhold til UNI EN 169 eller UNI EN 379 dersom de er montert på masker eller hjelmer i samsvar med UNI EN 175. Bruk passende verneklær som er brannhemmende (i samsvar med UNI EN 11611) og sveisehansker (i henhold til UNI EN 12477) for å unngå eksponering av huden for ultraolett og infrarød stråling produsert av buen. Beskyttelsen bør bli utvidet til andre mennesker i nærheten lysbuen ved hjelp av ikke-reekterende skjermer eller gardiner. - Støy: Dersom sveisingen er spesielt intensiv, og det oppstå et nivå av daglig eksponering (LEPd) som tilsvarer eller mer enn 85 dB (A), er det obligatorisk å bruke egnet personlig verneutstyr (Tabell 1).- 78 - - Overgangen av sveisespenningen fører til elektromagnetiske felt (EMF) ved sveisekretsen. De elektromagnetiske feltene kan interferire med noen medisinske apparater (f.eks. pace-maker, åndningsmaskiner, metallproteser etc.). Det er nødvendig å utføre verneprosedyrer for personene som skal ha på seg disse apparatene. For eksempel skal de ikke gå bort i sveiserens bruksområde. Denne sveisebrenneren oppfyller kravene for produktets tekniske standard for eksklusiv bruk i industrimiljøer og for profesjonal anvendelse. Vi garanterer ikke overensstemmelse med grenseverdiene når det gjelder kontakt med elektromagnetiske felt i hjemmet for mennesker. Operatøren skal bruke følgende prosedyrer for å minke all kontakt med elektromagnetiske felt: - Installer de to sveisekablene så nære hverandre som mulig. - Hold hodet og kroppen så langt borte som mulig från sveisekretsen. - Linde aldrig sveisekablene rundt kroppen. - Du skal aldri sveise med kroppen i sveisekretsen. Hold begge kablene på samme side av kroppen. - Kople returkabeln for sveisespenningen til stykket som skal sveises så nære soms mulig til skjøten som skal dannes. - Du skal ikke sveise ved å oppholde deg eller støtte deg ved helt nære sveisebrenneren (mindste avstand: 50cm). - La aldrig magnetiske formål av jern være i nærheten av sveisekretsen. - Mindste avstand d=20cm (Fig. G). - Apparat av klasse A: Denne sveisebrenneren oppfyller kravene for produktets tekniske standard for eksklusiv bruk i industrimiljøer og for profesjonal anvendelse. Vi garanterer ikke overensstemmelse med den elektromagnetiske overensstemmelsen i bygninger med leiligheter eller i bygninger som er direkt koplet til et forsyningsnett med lav spenning som forsyner bygningene med leiligheter. EKSTRA FORHOLDSREGLER - SVEISEOPERASJONER: - I miljöer med stor risiko for elektrisk støt; - I avgrenset mijøer; - I nærvær av lettantennelige eller esplosive materialer; MÅ de først bli vurdert av en “Ansvarlig ekspert” og siden bli fullført i nærvær av andre personer med nødvendige kjenndommer i fall av nødsituasjoner. Man MÅ bruke de tekniske vernesystemene som er beskrvete i 7.10; A.8; A.10 i normen ”EN 60974-9: Apparater til buesveising. Avsnitt 9: Installasjon og bruk”. - Sveisingen MÅ være forbudt mens sveiseren eller trådfører holdes av operatøren (f.eks. ved hjelp av remmer). - Det er forbudt å svelse med operatøren oppløft fra gulvet, med unntak av eventuelt bruk av sikkerhetsramper. - SPENNING MELLOM ELEKTRODHOLDER ELLER BRENNER: hvis du arbeider med ere sveiserer på en del eller på deler som er koplet mellom hverandre på elektrisk måte, kan farlig elektrisitet på tomgang oppstå mellom de ulike elektrodholdere eller brennere, med et verdi som kan være dobbelt så stort i henhold til tillatt grenseverdi. Det er nødvendig at en organisatør med erfareinger avgjør hvis der er noen risikoer, slik at man kan bruke verneutstyr som er egnet, i samsvar med 7.9 i normen ”EN 60974-9: Apparater til buesveising. Avsnitt 9: Installasjon og bruk”. ANDRE RISIKOER - VELTING: plasser sveiseren på en horisontal overate med lempelig kapasitet i henhold til massen; ellers (f.eks. gulv med skråninger, ujevnt gulv, etc), er der fare for velting. - GALT BRUK: det er farlig å bruke sveiseren for prosedyrer som ikke er beskrevet i brukerveiledningen (f.eks. for å tine opp rør i vannettet). - FLYTTING AV SVEISEBRENNEREN: sikre alltid gassasken med egnede midler for å hindre den fra å falle ned (hvis den brukes). - Det er forbudt å bruke håndtaket for å henge sveisemaskinen opp. Verneutstyrene og de bevegelige delene på sveiserens utside og trådmateren må benne seg i korrekt stilling før du kopler sveiseren til nettet. ADVARSEL! Alle operasjoner på bevegelige deler i trådføreren, f.ekst: - Utskifting av valser og/eller trådfører; - Introduksjon av tråden i valsene; - Ladning av trådspolen; - Rengjøring av valsene, tannhjulene og området under disse; - Smøring av tannhjulene. MÅ UTFØRES MED SVEISEREN SLÅTT AV OG FRAKOPLET NETTET.

2. INTRODUKSJON OG GENERELL BESKRIVELSE

Denne sveisebrenneren er en strømkilde for buesveising, laget spesielt for MAG-sveising av karbonstål eller lave legering med vernegassen CO

ved å bruke eletrodeledninger som er fylt eller animert (rørformet). De er også egnet for MIG sveising av rustfritt stål med argongass + 1-2% oksygen, aluminium og CuSi (lodding) med argongass, ved hjelp av elektrodetråder i tilstrekkelig analyse til arbeidsstykket. Det er også mulig å bruke kjernevaier som er egnet for bruk uten Flux- vernegasstilførsel ved justering av polariteten til brenneren, som angitt av produsenten av ledningen. Den SYNERGISKE drift sikrer raske og enkle innstillinger av parametere for å alltid sikre en høy lysbuekontroll og sveisekvalitet. Den er spesielt egnet for applikasjoner i lettere snekring og karosseri, sveising av galvaniserte plater, høyt stressnivå (med høy bøying), rustfritt stål og aluminium. MULTIPROSESS VERSJON: Sveisemaskinen er forberedt for TIG-sveising med likestrøm (DC) med aktivering av kontaktbuen LIFT ARC (LIFT ARC modalitet) for alle ståler (kullstål, lave legeringer og høye legeringer) og tunge metaller (kobber, nikkel, titan og legeringer) med vernegass Ar ren (99,9 %) eller med blandinger med argon/helium. Sveisemaskinen kan også brukes til MMA- sveising med likestrøm (DC) belagte elektroder (rutil, syrer, baser). HOVEDKARAKTERISTIKKER MIG-MAG - Synergisk (automatisk) funksjon; - Endelig brennetid (Burn-back) basert på trådens hastighet; - Termostatisk sikring; - Vern mot kortslutninger som gjelder kontakten mellom sveisebrenneren og masse; - Vern mot unormale spenninger (for høy eller for lav matespenning); - Ombytting av polaritet (Flux-Sveising) (hvis nødvendig); TIG (kun multiprosess versjon) - LIFT-aktivering; MMA (kun multiprosess versjon) - Forhåndsinnstilte hot start og anti-stick enheter; - Arc-force regulering - Indikasjon på anbefalt elektrodediameter basert på sveisestrømmen; SERIETILBEHØR - sveisebrenner; - returkabel utstyrt med masseklemme;

DATAPLATE På en dataplate på bakpanelet nner du en oversikt over tekniske data som gjelder maskinytelsen og symbolene som er brukt der, gjennomgås nedenfor. Fig. A

1- EUROPEISKE sikkerhetsforskrifter gjeldende buesveiserens sikkerhet

4- Symbol S: indikerar at du kan fullføre sveiseprosedyrer I en miljø med

stor risiko for elektrisk støt (f.eks. i nærheten av store metallmasser).

5- Symbol for strømtilførelslinjen:

: vekselstrøm og sveiserens forsyningsfrekvens (tillatte grenser ±10%). - I 1 max : maksimal strøm som absorberes fra linjen. - I

8- Prestasjoner for sveisekretsen:

: strøm og normalisert spenning som kommer direkte fra sveiseren under sveiseprosedyren. - X : Intermittensforhold: indikerer den tid som sveiseren kan forsyne tilsvarende strøm (samme søyle). Uttrykt i %, i henhold til en syklus på 10min (f.eks. 60% = 6 arbeidsminutter, 4 minutters pause, etc.). Hvis bruksfaktorene (på skiltet for miljøer med en temperatur av 40°C) overstiges, aktiveres det termiske vernet (sveiseren forblir i standbymodus til dens temperatur er innenfor tillatte grenser. - A/V-A/V : indikerer sveisestrømmens reguleringsfelt (minimum maksimum) i henhold til tilsvarende buespenning.

8- Sveisekretsens prestasjoner: matrikelnummer for identisering av

sveiseren (nødvendig for teknisk assistans, bestilling av reservedeler, søking av produktets opprinnelige eier.

11- Symboler som gjelder sikkerhetsnormer med betydning som er

2- Kabel og sveisebrenner.

3- Kabel og returterminal til masse.

7- Hurtigkobling koblet til sveisebrennerfestet.

1- Led for varsling av nettspenning.

2- Led for varsling av alarm (Termisk sikring griper inn, kortslutning

mellom sveisebrenner og massekabel, over/underspenning).

MODALITET MIG-MAG: Regulering av materialets tykkelse (sveisestyrke). MODALITET MMA (kun for multiprosess versjon): Regulering av sveisestrømmen med indikasjon for anbefalt elektrodediameter. MODALITET TIG (kun for multiprosess versjon): Regulering av sveisestrømmen.

4- MODALITET MIG-MAG:

: Regulering av sveisestrengen (buens lengde); : standard innstilling. : spenning ved nedre bue. : spenning ved øvre bue. MODALITET MMA (kun for multiprosess versjon): Regulering av arc force (0-100 %). MODALITET TIG (kun for multiprosess versjon): Ikke tilpasset.

5- Valgbryter for MIG-MAG, TIG eller MMA sveiseprosess (kun for

multiprosess versjon).

ADVARSLING! UTFØR ALL INSTALLASJON OG ELEKTRISKE KOPLINGER MED SVEISEBRENNEREN SLÅTT FRA OG FRAKOPLET FRA ELNETTET. DE ELEKTRISKE KOPLINGENE MÅ KUN BLI UTFØRT AV ERFAREN KVALIFISERT PERSONELL. MONTERING (versjon på 180A) Fig. D Pakk ut sveiseren, utfør montering av delene i esken. Montering retur-klemme ledning Fig. D1 Montering retur-klemme elektrodeholder Fig. D2 SVEISEBRENNERENS PLASSERING Sjekk sveisens installasjonsplass, slik at det ikke er noen hindringer ved inngang og utgang av kjøleluften. Pass også på at inget strømførende støv, etsende damp, fuktighet, osv. blir sugt inn. La det være et rom på minst 250 mm rundt sveisebrenneren. ADVARSLING! Plasser sveisen på en att overate med egnet kapasitet for vekten for å unngå velting eller farlige bevegelser.

- Før du utfører noen elektisk tilkopling, skal du kontrollere att oppgavene på sveisens merkplate overensstemmer med spenningen og nettfrekvensen som er tilgjengelig på installasjonsplassen. - Sveisebrenneren kan bare brukes i et matesystem med nøytral ledning koplet til jord. - For å garantere beskyttelse mot indirekte kontakter, skal du bruke en dierensialbryter av typen: - Type A ( ) til enfasmaskiner. - For å oppfylle kravene i norm EN 61000-3-11 (Flicker) rekommenderer vi at man utfører koplingen av sveisen til nettspenningens grensesnittspunkter med en impedanse under Zmax = 0.24 ohm. - Sveisen oppfyller ikke kravene i norm IEC/EN 61000-3-12. Hvis den blir koplet til et statelig distribusjonsnett, er det installatørens eller brukerens forpliktelse å kontrollere at det er mulig å kople sveisen (hvis nødvendig, kan du konsultere distribusjonsnettet). Kontakt og uttak Kople kontakten på nettkabelen til et uttak med sikring eller automatisk bryter. Den spesielle jordeterminalen må bli koplet til jordeledningen- 80 - (gulgrønn) i matelinjen. Tabelle 1 (TAB.1) innholder de verdier som er rekommendert i Ampere for trege sikringer i den linje som valgts i samsvar med maks. mominell strøm som kommer fra sveisen og i samsvar med nominell matespenning. ADVARSLING! Hvis du ikke følger reglene ovenfor, blir fabrikantens sikkerhetssytem (klasse I) ineekiv og dette kan føre til alvorlige risikoer for personer (f eks. elektrisk støt) og materielle skader (f. eks. brann).

) i samsvar med sveisens maks. tilførte strøm. I tillegg: - Roter kabelkoblingene helt inn i hurtigkoblingene (hvis disse nnes), for å garantere en perfekt elektrisk kontakt; I motsatt tilfelle produserer overoppheting av koblingene med deres relativt raske forringelse og tap av eektivitet. - Bruk så korte sveisekabler som mulig. - Unngå å bruke metallstrukturer som ikke tilhører stykket som skal bearbeides, Ved utskiftning av sveisestrømmens returkabel: dette kan være farlig for sikkerheten og gi dårlige sveiseresultater.

KOBLINGER VED SVEISEKRETSEN I MIG-MAG MODUS

Kopling til gassbeholderen (hvis den brukes) - Oppladbar gassbeholder på vognens støtteplan, maks. 30 kg. - Ladningsbar gassbeholder på sveisebrennerens støtteskive: maks. 30 kg (kun for versjon 180A). - Drei fast trykkregulerventilen (*) ved gassbeholderens ventil ved å bruke redusereren som forsynes som tilbehør da du bruker Argon-gass eller en blandning Argon/CO

Kobling til gassasken - Skru til trykkreduceren til gassaskeventilen ved å legge i mellom, om nødvendig, mellomstykket som leveres som tilbehør. - Koble til inngangsslagen for gassen til reduceren og fest metallbåndet som følger med. - Skru løst reguleringsringen ved trykkreduceren før du åpner ventilen på gassasken. - Åpne gassasken og reguler gassmengden (l/min) ifølge dataene for bruk, se tabell (TAB. 5); eventuelle justeringer av gassyten kan utføres i løpet av sveisingen ved å bruke ringen for trykkreduksjon. Kontroller tetningen ved slanger og sammenføyninger. ADVARSEL! Lukk alltid gassaskeventilen ved endt arbeid. Koble til sveisestrømmens returkabel - Den skal kobles til delen som skal sveises eller til den metalliske benken hvor delen ligger, så nært området som skal spaltes som mulig. Denne kobles til klemmen med symbolet (+) (Fig. B-5). Sveisebrenner - Sett inn strømkabelen i tilhørende hurtigklemme (-) (Fig. B-6). Koble sveisebrenneres gassledning til gassasken.

Kontroller av valsen/valsene i trekkeenheten er egnet til brukt tråd (2c).

Løsne trådenden og skjær av den bøyde enden, og pass på at skjæreaten er ren. Roter spolen mot klokken, og tre enden av tråden inn i inngangsføringen, og skyv den ca. 50 til 100 innover (2d).

Sett tilbake mottrykksvalsen, og sett trykket til middels verdi. Kontroller at tråden er korrekt plassert i sporet på den nedre valsen (3). - Fjern munnstykket og kontaktspissen (4a). - Sett kontakten i uttaket, slå på sveiseren, trykk på sveisebrennerens tast eller på tasten for trådføring på kontrollpanelet (hvis installert) og vent til trådenden løper langs hele trådføringsslangen og til den stikker ca 10 til 15 cm frem fra brenneren og slipp bryteren. ADVARSEL! Når dette gjøres, er tråden strømførende, og utsatt for mekaniske belastninger. Ta nødvendige forholdsregler for at tråden ikke skal kunne gi elektriske støt, skader og utilsiktet tenning av sveisebuen: - Rett ikke munnstykket på brenneren mot kroppsdeler. - Hold brenneren godt borte fra gassasken. - Sett kontaktspissen og munnstykket tilbake på brenneren (4b). - Kontroller at trådmatingen er jevn, still inn valsens og spindelens bremsetrykk til lavest mulig verdier, og kontroller at tråden ikke glir- 81 - i sporet, og at det ikke løsner tråd på grunn av treghet i spolen når matingen stanser. - Skjær av enden av tråden slik at kun 10 til 15 mm stikker frem fra munnstykket. - Lukk spindelens rom

6. SVEISING: BESKRIVELSE AV PROSEDYREN

SHORT ARC (KORT BUE) Trådens smelting og frakopling fra dråpen sker ved hjelp av de påfølgende kortsluttningene av trådspissen i fusjonsbadet (opp til 200 ganger per sekund). Den frie trådlengden for ledningen (stick-out) er normalt mellom 5 og 12 mm. Kullstål og lave legeringer - Tråddiametrer som kan brukes: 0.6-0.8mm (1.0mm - versjon på 180A) - Gass som kan brukes: CO

Rustfritt stål - Tråddiametrer som kan brukes: 0.8mm (1.0mm - versjon på 180A) - Gass som kan brukes: blandningar av Ar/O

(1-2%) Aluminium og CuSi - Tråddiametrar som kan brukes: 0.8-1.0mm - Gass som kan brukes: Ar Animert tråd - Tråddiametrer som kan brukes: 0.8-1.2mm (versjon på 140A) 0.8-0.9mm (versjon på 115A) - Gass som kan brukes: Ingen VERNEGASS Vernegassens tilførsel skal være 8-14 l/min.

REGULERING AV FORMEN PÅ SNOREN

Regulering av formen på snoren skjer ved å bruke knotten (Fig. C-4) som regulerer lengden på buen og dermed avgjør større eller mindre temperaturforhold ved sveisingen. Ved å ta utgangspunkt i tabellen tilgjengelig på maskinen (Fig. F), må du stille inn knotten (Fig. C-4) i forhold til materialet, tråden og gassen som benyttes. Punktene A, B, C, D representerer gode oppstartspunkter for sveising under ulike arbeidsforhold. Konveks form: Betyr at det er et lavt termisk forhold og at sveisingen derfor er “kald”, med lite inntrengning: vri knotten i retning med klokken for å få et større termisk forhold med en sveising med større smelteeekt. Konkav form: Betyr at det forekommer et for høyt termisk forhold og at sveisingen derfor er for “varm”, med overdreven inntrengning: vri derfor knotten i retning mot klokken for å få mindre smelting.

INNSTILLING AV TYKKELSEN

Innstilling av tykkelsen skjer ved bruk av knotten (Fig. C-3), som regulerer sveiseeekten i forhold til platens tykkelse og påvirker samtidig slepehastigheten og strømmengden overført til sveisetråden. Ved å ta utgangspunkt i tabellen tilgjengelig på maskinen (Fig. F), må du stille inn knotten (Fig. C-3) i forhold til materialet, tråden og gassen og tykkelsen som du vil sveise.

7. TIG DC-SVEISING: BESKRIVELSE AV FREMGANGSMÅTEN (kun

multiprosess versjon) HOVEDPRINSIPPER TIG DC-sveisingen er egnet for alle kullståler med lave legeringer og høye legeringer og til tunge metaller som kobber, nikkel, titan og legeringer (Fig. H). For sveising i TIG DC med elektrode på polen (-), blir elektroden med 2 % cerium brukt (grå farge). Du skal skjerpe tungstenselektroden aksialt til slipesteinen, se Fig. I, og vær forsiktig slik at spissen er helt konsentrisk for å unngå at buen ytter seg. Det er viktig å utføre slipingen i elektrodens lengderetning. Denne prosedyren skal gjentas regelmessig i samsvar med elektrodens bruk og slitasje eller når den er kontaminert, oksidert eller feilaktig brukt. For en korrekt sveising er det nødvendig å bruke en elektrode med en eksakt diameter og strøm, se tabellen (TAB. 5). Det normale fremspringet for elektroden fra kjeramikknippelen er 2-3mm og kan nå opp til 8 mm for vinkelsveising. Sveisingen skjer med fusjon av fugens kanter. For tynne stykker som er korrekt preparert (opp til 1mm ca.) trenges ingen ekstra materialer (Fig. L). For større tykkelser trenges en stav av samme basemateriale og med en egnet diameter for en korrekt forberedelse av kantene (Fig. M). For en korrekt sveising er det bra hvis stykkene er korrekt rene og frie fra oksider, oljer, fett, løsemidler osv. FREMGANGSMÅTE (LIFT-AKTIVERING) - Reguler sveisestrømmen til ønsket verdi ved bruk av knotten C-3; Tilpass strømmen i løpet av sveisingen i forhold til reelt termisk forhold. - Kontroller at gassyten er riktig. Aktiveringen av den elektriske buen skjer ved å erne tungstenelektroden fra stykket som skal sveises. Dette aktiveringsmoduset fører til mindre elektroniske strålinger og reduserer tungstensinklusjonen og elektrodens slitasje til et minimum. - Still elektrodespissen på stykket med ett lett trykk. - Løft umiddelbart elektroden 2÷3 mm for å oppnå buens aktivering. Sveisebrenneren gir først fra sig en redusert strøm. Etter litt, blir innstilt sveisestrøm forsynt. - For å avbryte sveisingen, løft hurtig elektroden fra stykket.

8. MMA-SVEISING: BESKRIVELSE AV FREMGANGSMÅTEN (kun

multiprosess versjon) HOVEDPRINSIPPER - Det er nødvendig å se produsentens instruksjoner på emballasjen av elektrodene som brukes for å indikere polariteten av elektroden og dens tilhørende optimale strøm. - Sveisestrømmen reguleres i forhold til diameteren på elektroden som benyttes og på den type sammenføyning man ønsker å gjennomføre; en indikasjon på strømstyrke som brukes ved de ulike elektrodediametrene er: Ø Elektrode (mm) Sveisestrøm (A) Min. Maks.

- Det skal bemerkes at for den samme elektrode diameter, vil høye verdier av strøm anvendes for sveising i plan, mens for sveising i vertikale eller overhengende stilling skal det brukes lavere strøm. - De mekaniske egenskaper av sveiseforbindelsen avgjøres, så vel som intensiteten av det aktuelle valget av de andre sveiseparametere som buelengde, posisjon og hastighet på utførelsen, diameter og kvalitet ved elektrodene (for riktig lagring må man holde elektrodene skjermet fra fuktighet, beskyttet med spesialemballasje eller beholdere). ADVARSEL: Buen kan være instabil på grunn av elektrodens sammensetning, i samsvar med merke, type og tykkelse på elektrodens mantel. FREMGANGSMÅTE - Hold masken FORAN ANSIKTET og dra med elektrodespissen på stykket som skal sveises ved å utføre en rørelse som for å tenne en fyrstikk; dette er korrekt metode for å aktivere buen. ADVARSEL: Du skal IKKE SLÅ med elektroden på stykket; ellers kan du skade bekledningen og gjøre buens aktivering vanskeligere. - Når buen er aktivert, skal du prøve å holde et avstand til stykket tilsvarende diameteren på elektroden som brukes og holde dette avstanden så konstant som mulig når du utfører sveisingen. Husk på at elektrodens skråning i materetningen skal være omtrent 20-30 grader. - I slutten av sveisestrengen, skal du stille elektrodenden litt bakover i forhold til materetningen, ovenfor krateren for å utføre påfyllingen. Løft siden elektroden hurtig fra fusjonsbadet for at buen skal slokke (Aspekter for sveisestrengen - Fig. N).

OPERATØREN. Sveisebrenner - Unngå å plassere sveisebrenneren og dens kabel på varme overater; dette kan føre til at isoleringsmaterialer smelter ned og ikke lenger kan brukes. - Kontroller jevnlig at gasslangen og koplingene er tette. - Hver gang trådspolen byttes, skal du rense slangen ved å blåse- 82 - gjennom den med trykkluft (maks. 5bar) i trådkappen og kontrollere at slangen er i orden. - Kontroller minst en gang hver dag slitasjetilstanden og korrekt montering av terminalene på sveisebrenneren: munnstykket, kontaktspissen, gassdiusøren. Trådforsyningsenhet - Kontroller regelmessig slitasjetilstand p+ trådmatervalsene, ern metallstøvet regelmessig fra matningsområdet (valser og trådmater ved inngang og utgang).

EKSTRAORDINÆRT VEDLIKEHOLD

ALT EKSTRAORDINÆRT VEDLIKEHOLD FÅR KUN UTFØRES AV PERSONELL MED ERFARING ELLER KVALIFIKASJONER I ELEKTRISKE OG MEKANISKE OMRÅDER, I SAMSVAR MED DE TEKNISKE STANDARDENE IEC/EN 60974-4. ADVARSEL: FJERN ALDRI DEKSLER ELLER UTFØR ARBEID INNE I ENHETEN DERSOM DEN IKKE ER FRAKOPLET STRØMNETTET. Eventuelle kontroller av funksjoner med enheten under spenning, kan fore til alvorlige strømstøt og/eller skader som følge av direkte berøring av strømførende deler. - Kontroller maskinen jevnlig ut fra bruksfrekvens og hvor støvfylt arbeidsstedet er. Kontroller innvendig i maskinen og ern eventuelt støv som kan ha lagt seg på transformatoren, reaktansen og likretteren, ved å blåse det lett vekk med tør trykkluft (maks. 10bar). - Unngå å rette trykkluftsstrålen mot de elektroniske kortene; rengjør disse nøye med en meget myk børste eller passende rengjøringsmidler. - På same gang skal du kontrollere at de elektriske koplingene er riktig og at kablenes isolering ikke er skadd. - Etter disse operasjonene skal du montere tilbake sveiserens paneler og stramme festeskuene helt til slutt. - Unngå absolutt å utføre sveiseoperasjoner med åpen sveiser. - Etter å ha utført vedlikehold eller reparasjoner, skal du tilbakestille koplingene og kablene som opprinnelig. Forsikre deg om att de ikke kommer bort i bevegelige deler eller deler som kan nå høye temperaturer. Bind alle ledninger som opprinnelig og forsikre deg om at koplingene til hovedledningen med høyspenning er godt separert fra koplingene i sekundærledningen med lav spenning. Bruk alle brikkene och opprinnelige skruene for å lukke snekringsdelen ordentlig.
