| Zīmols | Telwin |
| Modelis | Smart Inductor 5000 |
| Produkta veids | Profesionāla indukcijas sildīšanas sistēma |
| Strāvas padeve | 230 V ~ 50/60 Hz, 16 A (2P+T spraudnis) |
| Darbības režīmi | AUTO (automātisks) un MANUĀLS |
| Automātiskā instrumenta atpazīšana | Jā |
| Displejs | LED displejs un nodotās jaudas LED josla |
| Skaņas signāls | Jā, proporcionāla jaudai |
| Jaudas regulēšana | Potenciometrs (0-100%) |
| Vadības ierīces | Daudzfunkciju taustiņš (režīms un skaņas signāls), pedāļa vadība (pēc izvēles) |
| Sniegtie instrumenti | Logu atlaišanas instruments, skrūvju atlaišanas instruments, sildošs audums, sildošs zīmulis, logu atlaišanas instruments ierobežotām virsmām, heat twister, sviru komplekts, pretiedragāšanas aizsargsloksnes |
| Trauksmes un aizsardzība | Termiskā aizsardzība (AL.1, AL.2), pārspriegums (AL.3), pazemināts spriegums (AL.4), slodzes noteikšana (NO LOAD), dzeltenā LED signalizācija |
| Darba attālums | Līdz 2-2,5 cm no metāla detaļas |
| Paredzētais lietojums | Lokāla feromagnētisko metāla detaļu sildīšana virsbūves un garāžas darbos |
| Pielietojums | Logu, logotipu, līmju atdalīšana; uzgriežņu un eņģu atbloķēšana; iespiedumu remonts; apmales noņemšana |
| Uzkarsētie materiāli | Tērauds, dzelzs, čuguns (feromagnētiskie materiāli) – nesilda stiklu, plastmasu, tīru alumīniju |
| Kārtējā apkope | Kabeļu un savienotāju pārbaude, ventilācijas režģu tīrīšana, aizsargslokšņu nomaiņa |
| Drošība | Neizmantot mitrā vidē, lietot IAL, ievērot attālumus, aizliegts sildīt spiediena tvertnes |
| Standarti | A klase, profesionāls industriāls lietojums un profesionāla vide |
| Garantija | 12 mēneši no nodošanas ekspluatācijā, saskaņā ar sertifikāta noteikumiem |
| Svars | Nav norādīts |
| Izmēri | Nav norādīti |
Bieži uzdotie jautājumi - Smart Inductor 5000 Telwin
Lietotāju jautājumi par Smart Inductor 5000 Telwin
0 jautājums par šo ierīci. Atbildiet uz tām, ko zināt, vai uzdodiet savu.
Uzdot jaunu jautājumu par šo ierīci
Lejupielādējiet instrukcijas savam Metināšanas iekārta PDF formātā bez maksas! Atrodiet savu rokasgrāmatu Smart Inductor 5000 - Telwin un atgūstiet kontroli pār savu elektronisko ierīci. Šajā lapā ir publicēti visi dokumenti, kas nepieciešami jūsu ierīces lietošanai. Smart Inductor 5000 zīmola Telwin.

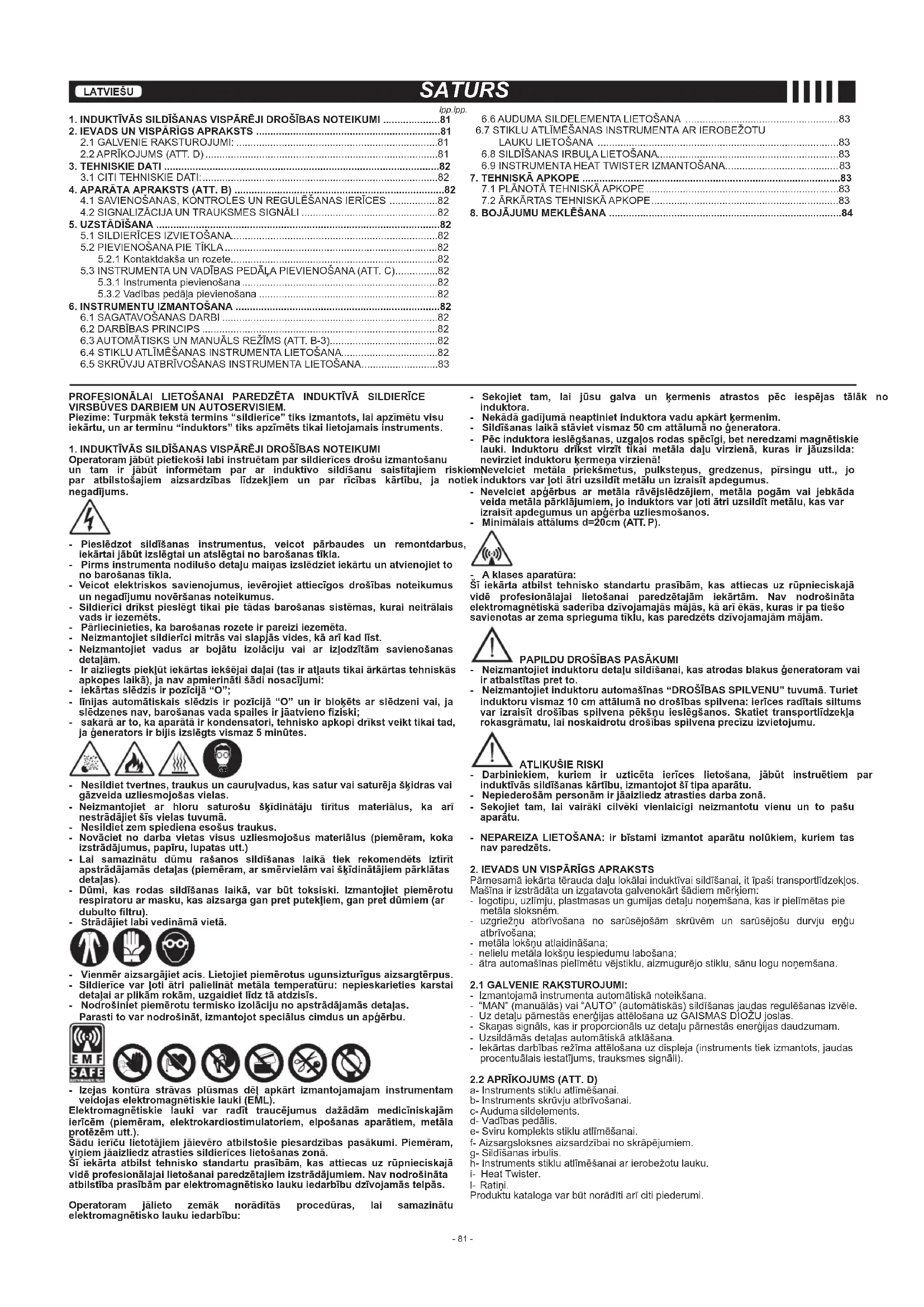

LIETOŠANAS INSTRUKCIJA Smart Inductor 5000 Telwin
(LV) Profesionālās induktīvās sildierīces
5.3.1 Instrumenta pievienošana 82
5.3.2 Vadības pedāļa pievienošana 82
- INSTRUMENTU IZMANTOŠANA 82
6.1 SAGATAVOŠANAS DARBI 82
6.2 DARBIBAS PRINCIPS 82
6.3 AUTOMĀTISKS UN MANUĀLS REŽĪMS (ATT. B-3)......82
6.4 STIKLU ATLİMĚŠANAS INSTRUMENTA LIETOŠANA....82
6.5 SKRÜVJU ATBRİVOŠANAS INSTRUMENTA LIETOŠANA....83
6.6 AUDUMA SILDELEMENTA LIETOŠANA 83
6.7 STIKLU ATLİMĚŠANAS INSTRUMENTA AR IEROBEŽOTU
LAUKU LIETOŠANA 83
6.8 SILDĪŠANAS IRBULA LIETOŠANA....83
6.9 INSTRUMENTA HEAT TWISTER IZMANTOŠANA....83
- TEHNISKÄ APKOPE 83
Piezime: Turpmāk tekstā termins “sildierīce” tiks izmantots, lai apzīmētu visu iekārtu, un ar terminu “induktors” tiks apzīmēts tikai lietojamais instruments.
1. INDUKTĪVĀS SILDĪŠANAS VISPĀRĒJI DROŠĪBAS NOTEIKUMI
Operatoram jābūt pietiekoši labi instruētam par sildierīces drošu izmantošanu un tam ir jābūt informētam par ar induktīvo sildīšanu saistītajiem r par atbilstošajiem alzsardzības līdzekliem un par ricības kārtību, ja
negadijums.
- Pieslēdzot sildīšanas instrumentus, veicot pārbaudes un remontdarbus, iekārtai jābūt izslēgtai un atslēgtai no barošanas tīkla.
- Pirms instrumenta nodilušo detalju maiņas izslēdziet iekārtu un atvienojiet to no barošanas tikla.
- Veicot elektriskos savienojumus, levērojlet attiecīgos drošības noteikumus un negadījumu novēršanas noteikumus.
- Sildierici drīkst pieslēgt tikai pie tādas barošanas sistēmas, kurai neitrālais vads ir lezemēts.
- Pārliecinieties, ka barošanas rozete ir pareizi iezemēta.
- Neizmantojiet sildierīci mitrās vai slapjās vides, kā arī kad līst.
- Neizmantojiet vadus ar bojātu izolāciju val ar izlodzītām savienošanas detalām.
- Ir aizliegts piekjūt iekārtas iekšējai dalai (tas ir atļauts tikai ārkārtas tehniskās apkopes laikā), ja nav apmierināti šādi nosacījumi:
- iekārtas slēdzis ir pozīcijā "O";
- līnijas automātiskais slēdzis ir pozīcijā “O” un ir blokēts ar slēdzeni vai, ja slēdzenes nav, barošanas vada spailes ir jāatvieno fiziski;
- sakarā ar to, ka aparātā ir kondensatori, tehnisko apkopi drīkst veikt tikai tad, ja ĝenerators ir bijis izslēgts vismaz 5 minūtes.
- Nesildiet tvertnes, traukus un cauruļvadus, kas satur vai saturēja šķidras vai gāzveida uzliesmojošas vielas.
- Neizmantojiet ar hloru saturošu škīdinātāju tīrītus materiālus, ka ari nestrādājiet šīs vielas tuvumā.
- Nesildiet zem spiediena esošus traukus.
- Novāciet no darba vietas visus uzliesmojošus materiālus (piemēram, koka izstrādājumus, papīru, lupatas utt.)
- Lai samazinātu dūmu rašanos sildīšanas laikā tiek rekomendēts iztīrīt apstrādājamās detalas (piemēram, ar smērvielām vai šķīdinātājiem pārklātas detalas).
- Dūmi, kas rodas sildišanas laikā, var būt toksiski. Izmantojiet piemērotu respiratoru ar masku, kas aizsarga gan pret putekliem, gan pret dūmiem (ar dubulto filtru).
- Strādājiet labi vedināmā vietā.
- Vienmēr aizsargājiet acis. Lietojiet piemērotus ugunsitzurīgus aizsargtērpus. - Sildierīce var ľoti ātri palielināt metāla temperatūru: nepieskarieties karstai detaļai ar plikām rokām, uzgaidiet līdz tā atdzisīs.
- Nodrošiniet piemērotu termisko izolāciju no apstrādājamās detaļas. Parasti to var nodrošināt, izmantojot speciālus cimdus un apģērbu.
- Izejas kontūra strāvas plūsmas dēļ apkārt izmantojamajam instrumentam veidojas elektromagnētiskie lauki (EML).
Elektromagnētiskie lauki var radīt traucējumus dažādām medicīniskajām ierīcēm (piemēram, elektrokardiostimulatoriem, elpošanas aparātiem, metāla protēzēm utt.).
Šādu lerīču lietotājiem jāievēro atbilstošie piesardzības pasākumi. Piemēram, viņiem jāaizliedz atrasties sildierīces lietošanas zonā.
Sī iekārta atbilst tehnisko standartu prasībām, kas attiecas uz rūpnieciskajā vidē profesionālajai lietošanai paredzētajiem izstrādājumiem. Nav nodrošināta atbilstība prasībām par elektromagnētisko lauku iedarbību dzīvojamās telpās.
Operatoram jālieto zemāk norādītās procedūras, lai samazinātu elektromagnētisko lauku iedarbību:
- Sekojiet tam, lai jūsu galva un kermenis atrastos pēc iespējas tālāk no induktora.
- Nekādā gadījumā neaptiniet induktora vadu apkārt kermenim.
- Sildīšanas laikā stāviet vismaz 50 cm attālumā no ģeneratora.
- Pēc induktora ieslēgšanas, uzgaļos rodas spēcīgi, bet neredzami magnētiskie lauki. Induktoru drīkst virzīt tikai metāla daļu virzienā, kuras ir jāuzsilda: nevirziet induktoru kermena virzienā!
emNevelciet metāla priekšmetus, pulksteņus, gredzenus, pīrsingu utt., joek induktors var loti ātri uzsildīt metālu un izraisīt apdegumus.
- Nevelciet apgērbus ar metāla rāvējslēdzējiem, metāla pogām vai jebkāda veida metāla pārklājumiem, jo induktors var ļoti ātri uzsildīt metālu, kas var izraisīt apdegumus un apgērba uzliesmošanos.
- Minimālais attālums d=20cm (ATT. P).
- A klases aparatūra:
Sī lekārta atbilst tehnisko standartu prasībām, kas attlecas uz rūpnleclskajā vidē profesionālajai lietošanai paredzētajām iekārtām. Nav nodrošināta elektromagnētiskā saderība dzīvojamajās mājās, kā arī ēkās, kuras ir pa tiešo savienotas ar zema sprleguma tiklu, kas paredzēts dzīvojamajām mājām.
PAPILDU DROŠĪBAS PASĀKUMI
- Nelzmantojlet induktoru automašinas "DROSIBAS SPILVENU" tuvumā. Turiet induktoru vismaz 10 cm attālumā no drošības spilvena: ierīces radītais siltums var izraisīt drošības spilvena pēkšņu ieslēgšanos. Skatiet transportīdzekļa rokasgrāmatu, lai noskaldrotu drošības spilvena precizu izvietojumu.
ATLIKUŠIE RISKI
- Darbiniekiem, kuriem ir uzticēta ierīces lietošana, jābūt instruētiem par induktīvās sildīšanas kārtību, izmantojot šī tipa aparātu.
- Nepiederošām personām ir jāaizliedz atrasties darba zonā.
- Sekojiet tam, lai vairāki cilvēki vienlaicīgi neizmantotu vienu un to pašu aparātu.
- NEPAREIZA LIETOŠANA: ir bīstami izmantot aparātu nolūkiem, kuriem tas nav paredzēts.
2. IEVADS UN VISPĀRĪGS APRAKSTS
Pārnesamā iekārta tērauda daju lokālai induktīvai sildīšanai, it īpaši transportlīdzekjos. Mašina ir izstrādāta un izgatavota galvenokārt šādiem mērkiem:
- logotipu, uzlīmju, plastmasas un gumijas detaļu noņemšana, kas ir pielīmētas pie metāla sloksnēm.
- uzgriežnu atbrīvošana no sarūsējošām skrūvēm un sarūsējošu durvju eṉgu atbrīvošana:
- metāla lokšņu atlaidināšana;
- nelielu metāla lokšnu iespiedumu labošana;
- ātra automašīnas pielīmētu vējstiklu, aizmugurējo stiklu, sānu logu noņemšana.
2.1 GALVENIE RAKSTUROJUMI:
- Izmantojamā instrumenta automātiskā noteikšana.
- "MAN" (manuālās) vai "AUTO" (automātiskās) sildīšanas jaudas regulēšanas izvēle.
- Uz detalju pärnestās energijas attēlošana uz GAISMAS DIOZU joslas.
- Skañas signāls, kas ir proporcionāls uz detaļu pārnestās energījas daudzumam.
- Uzsildāmās detalas automātiskā atklāšana.
- lekārtas darbības režīma attēlošana uz displeja (instruments tiek izmantots, jaudas procentuālais iestatījums, trauksmes signāli).
2.2 APRIKOJUMS (ATT. D)
a- Instruments stiklu atlīmēšanai.
b- Instruments skrūvju atbrīvošanai.
c- Auduma sildelements.
d- Vadības pedālis.
e- Sviru komplekts stiklu atlīmēšanai.
f- Aizsargsloksnes aizsardzībai no skrāpējumiem.
q- Sildīšanas irbulis.
h- Instruments stiklu atlīmēšanai ar ierobežotu lauku.
i- Heat Twister.
I- Ratini.
Produktu kataloga var būt norādīti arī citi piederumi.
3. TEHNISKIE DATI
Pamatdati, kas saistīti ar iekārtas lietošanu un tās raksturojumiem ir apkopoti uz plāksnītes ar tehniskajiem datiem (aizmugurējā panelī), to nozīme ir paskaidrota zemāk:
ATT. A
1- Ražotājs
2- IP aizsardzības pakāpe
3- Barošanas līnijas simbols.
4- Paredzētas sildīšanas metodes simbols.
5- Izejas kontūra raksturojumi:
U _2 : izejas spriegums.
- I _2 : izejas strāva.
- f _z : izejas frekvence
- P. max : maksimālā izejas jauda.
6- Barošanas līnijas raksturojumi:
- U, : iekārtas barošanas mainstrāvas spriegums (pielaide ±15%):
- P'max : Maksimālā no barošanas līnijas patērējamā jauda.
7- Ražotāja piešķirtais sērijas numurs. lekārtas identifikācija (ļoti svarīga tehniskās palīdzības pieprasīšanai, rezerves daļu pasūtīšanai, izstrādājuma izcelsmes identifikācijai).
8- lekārtas nosaukums.
9- Simboli, kas attiecas uz drošības normām.
Piezime: Attēlotajam plāksnītes piemēram ir ilustratīvs raksturs, to izmanto tikai simbolu un skaitļu paskaidrošanai; jūsu aparāta precīzas tehnisko datu vērtības atrodamas uz iekārtas plāksnītes.
3.1 CITI TEHNISKIE DATI:
- SILDIERICE: skatiet 1. tabulu (TAB. 1)
Aparāta svars ir norādīts 1. tabulā (TAB. 1).
4. APARATA APRAKSTS (ATT. B)
4.1 SAVIENOSANAS, KONTROLES UN REGULEŠANAS IERICES
1- Vadības pedāļa liqzda (visiem instrumentiem).
2- Ligzda dažādu instrumentu pievienošanai.
3- Daudzfunkciju taustiņš. "AUTO" vai "MANUAL" režīma izvēle visiem instrumentiem. Lai izslēgtu/aktivizēlu skanas signālu, turiet taustiņu nospiestu 3 sekundes.
4- Jaudas procentuālās vērtības regulēšanas potenciometrs (Power %).
4.2 SIGNALIZACIJA UN TRAUKSMES SIGNALI
5- Vispārējas trauksmes gaismas diode. Informācija par trauksmes signāla tipu parādās uz displeja:
AL.1:
Termiskās aizsardzības trauksmes signāls. Darbības atjaunošana notiek automātiski. lesakām pēc iespējas ātrāk nogādāt iekārtu servisa centrā.
AL.2:
Termiskās ierobežošanas ierīces trauksmes signāls. Darbības atjaunošana notiek automātiski pēc atdzesēšanas.
AL.3:
Pārspreguma trauksmes signāls. Darbības atjaunošana notiek automātiski, kad spriegums atgriežas pielaujamās robežās.
AL.4:
Pārāk zema sprieguma trauksmes signāls. Darbības atjaunošana notiek automātiski, kad spriegums atgriežas pielaujamās robežās.
6- Jaudas indikācijas gaismas diode: norāda, ka uz displeja ir attēlota jaudas procentuālā vērtība (maks. 100%).
7- Displejs: izmantojamā instrumenta trauksmes signālu (katru reizi, ieslēdzot iekārtu) un jaudas procentuālās vērtības (Power %) attēlošana.
8- Signalizācija "NO LOAD" (nav slodzes): induktors ir ieslēgts gaisā vai attālums līdz detalai ir pārāk liels (lielāks par 2 cm). Izvairieties no instrumentu ieslēgšanas gaisā, it īpaši, ja nav iestaītīs AUTO režīms!
9- Sildierīces jaudas signalizācijas GAISMAS DIOZU grupa: attēlojamais signāls palielinās, pieaugot uz detaļu faktiski pārnestās enerģijas daudzumam.
5. UZSTĀDĪŠANA
UZMANĪBU! IEKĀRTAS UZSTĀDĪŠANAS UN ELEKTRISKO
SAVIENOJUMU VEIKŠANAS LAIKĀ APARĀTAM IR JĀBŪT PILNĪGI IZSLĒGTAM
UN ATVIENOTAM NO BAROŠANAS TIKLA
ELEKTRISKOS SAVIENOJUMUS DRIKST VEIKT TIKAI PIEREDZEJUSAIS KVALIFICETAIS PERSONALS.
5.1 SILDIERİCES IZVIETOŠANA
Izvēlieties sildierīces uzstādīšanas vietu tā, lai tajā nebūtu škēršlu blakus dzesēšanas gaisa ieplūdes un izplūdes caurumiem; turklāt, pārliecinieties, ka netiek iesūkti elektrību vadoši putekļi, kodīgi tvaiki, mitrums utt. Astājiet apkārt aparātam vismaz 250 mm platu brīvu zonu.
UZMANIBU! Novietojiet sildierici uz plakanas virsmas vai uz ratiniem.
kuru kravnesība atbilst aparāta svaram, lai izvairītos no tā apgāšanās bīstamas nobīdes.
5.2 PIEVIENOŠANA PIE TİKLA
Bridinājumi
- Pirms jebkādu elektrisko savienojumu veikšanas pārbaudiet, vai dati uz iekārtas plāksnītes atbilst uzstādīšanas vietā pieejamā tīkla spriegumam un frekvencei.
- lekārtu drīkst pievienot tikai pie tādas barošanas sistēmas, kurai neitrālais vads ir iezemēts.
5.2.1 Kontaktdakša un rozete
Iekārta ir aprīkota ar barošanas vadu ar standarta kontaktdakšu (2P + Z (T)) 16A/250V Tādējādi, to var pievienot barošanas tikla rozetei, kura ir aprīkota ar drošinātāju vai automatisko slēdzi; atbilstošajam iezemēšanas kontaklam ir jābūt savienotam ar barošanas līnijas iezemēšanas vadu (dzelteni-zaļš). Tabulā 1 (TAB. 1) ir norādītas palēninātas darbības drošinātāju rekomendējamās vērtības ampēros, kuras ir izvēlētas saskaņa ar sildierīces maksimālo nominālo strāvu un barošanas tikla nominālo spriegumu.
UZMANĪBU! Augstāk izklāstīto noteikumu neievērošana būtiski
samazinās ražotāja uzstādītās drošības sistēmas (klase I) efektivitāti, līdz ar ko būtiski pieaugs risks cilvēku veselībai (piemēram, elektrošoka risks) un mantai (piemēram, ugunsgrēka risks).
5.3 INSTRUMENTA UN VADĪBAS PEDĀLA PIEVIENOŠANA (ATT. C)
UZMANĪBU! PIRMS ZEMĀK NORĀDĪTO SAVIENOJUMU VEIKŠANAS
PARLIECINIETIES, VAI IEKARTA IR IZSLEGTA UN ATVIENOTA NO BAROŠANAS TİKLA.
5.3.1 Instrumenta pievienošana
- lespraudiet instrumenta savienotāju iekārtā esošajā ligzdā (ATT. C-1). Uzmanību: savienotāju var ievietot ligzdā tikai vienā veidā!
- Noblokëjiet savienojumu ar atbilstošas sviras palīdzību.
5.3.2 Vadības pedāļa pievienošana
- Pievienoijet gumijas cauruli, kā parādīts ATT. C-2.
- Līdz galam iespiediet cauruli, lai nodrošinātu labu savienojumu.
6. INSTRUMENTU IZMANTOŠANA
6.1 SAGATAVOŠANAS DARBI
Pirms jebkādu darbu veikšanas ar sildierīci, ir jäveic dažas pārbaudes, kuru laikā galvenajam slēdzim ir jābūt pozīcijā "O":
1- Pärbaudiet, vai elektriskie savienojumi ir veikti pareizi un atbilstoši augstāk izklāstītajiem norādījumiem.
2- Pârbaudiet, vai sildierîce nav bojāta. Pârbaudiet barošanas vada un dakšas, induktora vada, izolācijas u.c. integritāti.
3- Pievienojiet ierīci saskaņā ar norādījumiem, kas izklāstīti iepriekšējā paragrāfā (ATT. C-1).
6.2 DARBIBAS PRINCIPS
Darbības principis ir balstīts uz mainīga magnētlskā lauka ģenerēšanas, kuru induktors koncentrē uzsildāmās metāla detaljas virzienā: detaljā veidojas “parazītstrāvas”, kas to ľoti ātri uzsilda. Strāvas necirkulė izolējošos materiālos, tāpēc šī sistēma neuzsilda tādus materiālus kā slikls, plastmasa, keramika, koks, audums utt. Induktors rada parazītstrāvas nemagnētiskos materiālos, tādos kā aluminijs, varš, sudrabs utt., bet zemas elektriskās pretestības dēļ šie materiāli tiek uzsildīti tikai mazliet. Induktors, savukārl, rada stipras parazītstrāvas visos feromagnētiskos materiālos, tādos kā dzelzs, tērauds, čuguns utt., kas augstas elektriskās pretestības dēļ tiek uzsildīti ľoti ātri.
Dažadas induktoru formas ľauj dažados veidos koncentrėt magnetisko plūsmu un Ūīdz ar to arī siltumu, atkarībā no pielietojuma jomas, kurai tie ir paredzētl. Ġenerējamā plūsma ľauj sildīt metālus, kas atrodas ne vairāk kā 2 ÷ 2,5 centimetru attālumā no instrumenta un sildīšanas jauda palielinās, samazinoties attālumam starp induktoru un detaļu.
6.3 AUTOMĀTISKS UN MANUĀLS REŽĪMS (ATT. B-3).
- AUTO (automātiska regulēšana): Detaljai vienmēr var nodot vienādu sildišanas energiju, neatkarīgi no attāluma līdz detaljai (2 + 2,5 centimetru darbības diapazonā no instrumenta). Šī kontroles funkcija ir loti svarīga, galvenokārt, uzsildot krāsotas loksnes, kurās temperatūra nedrīkst paaugstināties pārāk ātri, lai neapdedzinātu detalu.
AUTO režimä vienmër ir aktīva drošības funkcija, kas islëžd induktoru tikai tad, kad detaja atrodas instrumenta darbības diapazonā. Šajā režimä potenciometrs (ATT. B-4) ir deaktivëts, jo iekärta nodrošina automātisku regulēšanu atkarībā no attālumā līdz loksnel: uz displeja tiek attēlota pēdějā mašīnas lietota procentuālā vērtība, kas nepieciešama faktiskās nodotas uzsildīšanas jaudas uzturešanai vienā limenī. - MANUAL (manuāla regulēšana): lekārtas jaudu (procentos) var noregulēt ar potenciometru (att. B-4); uz displeja parādās atlasītā vērtība. Sildīšanas jauda palielinās, samazinoties attālumam starp loksnì un induktoru, tāpēc var viegli pārsniegt AUTO režīma noklusējuma vērtību. Attēlā B-9 redzamas gaismas diodes parāda faktisko uz detaljas pārnesto sildīšanas jaudu (“OK” apzīmē AUTO režīma noklusējuma vērtību).
BRĪDINĀJUMI:
- Lai nesabojātu krāsotas loksnes, iesakām vienmēr izmantot režīmu AUTO. Jebkurā gadijumā vienmēr pārvietojet induktoru ar ātrumu 3 - 4 cm/s virs uzslidāmās detaljas un atlaidiet pogu val pedāli prims krāsa sāk dūmot. Nekad neatstājlet leslegtu un nekustīgu instrumentu virs uzslidāmās detaljas!
- lesakām izmēgināt sildierīci uz utilizējamas mašinas, lai iepazītos ar Al instrumentu darbību pirms darbu sākšanas ar klienta mašinu.
- Gaišas krāsas ir jutīgākas par tumšām krāsām, jo tās vieglāk klūst dzeltenas un tumšākas!
6.4 STIKLU ATLİMĖŠANAS INSTRUMENTA LIETOŠANA
Ar instrumentu (att. D-a) var atlīmēt automašīnas stiklus, uzsildot loksnes malu, kurā atrodas līme, ar kuru ir piestiprināts stikls. Līme tiek uzsildīta pateicoties siltumvadāmībai līdz tā atvienojas no loksnes, atbrīvojot stiklu.
ATT. E ir paradits stiklu atlimesanas instruments un siltuma sadale uz loksnes: vislieläkä siltuma koncentrācija ir instrumenta centrā.
Procedūra:
1- Izņemiet redzamus stikla blīvējumus un gumijas vai metāla apmales, lai starp vai stiklu un loksnì varētu ievietot plastmasas kīlus.
2- Atvienojiet antenu, lietus sensoru, stikla tīrītājus un visus citus piederumus, kas ir uzstādīti blakus stiklam.
3- Labi iztīriet stiklu gar malām. Nepieciešamības gadījumā aizsargājiet ar speciālu līmlenti virsbūves redzamas daļas blakus stiklam, lai izvairītos no krāsas noberzumiem apstrādes laikā.
4- Pärbaudiet, vai aizsargsloksne induktora apakša ir tīra un nav bojāta; nepieciešamības gadījumā uzstādiet jaunu sloksni, lai izvairītos no stikla noberzumiem.
5- Sildierīces vadības panelī iestatiet "AUTO";
6- Novietojiet instrumentu uz stikla tālu no malas, kā parādīts ATT. F un nospiediet pogu (vai vadības pedāli) un pietuviniet instrumentu paralēli malai. Kad iekārta atklāj loksni, tā ieslēdzas un padod akustisko signālu, savukārt, gaismas diodes secīgi ieslēdzas līdz "OK" (ATT. B-9), parādot zonu, kurā var atrasties līme.
7- Pärliecinieties, ka līme ir joti tuvu instrumentam (vēl labāk, ja tā ir zem instrumenta), izmantojot zondi, kas parādīta ATT. F. Pēc tam pietuviniet instrumentu pie stikla malas 1-2 cm no virsbūves. Ja jums ir jāstrādā ar instrumentu pārāk tuvu virsbūves redzamajām dajām, iesakām atdzesēt krāsu ar slapju lupatiņu vai ar nelielu izsmidzināta ūdens kārtu.
8- Sāciet no stikla stūra, izvietojot instrumentu paralēli malai iepriekš norādītā attālumā no virsbūves, nospiediet pogu un uzreiz pārvietojet instrumentu uz priekšu un atpakal ap apmēram divdesmit centimetriem, cenšoties sekot līmes izvietojumam, kas parādīts ATT. G.
9- Mazliet paceliet, nepielietojot pārmērīgu spēku, stikla malu, izmantojot piemērotu plastmasas sviru un vienlaicīgi ar to spiediet stikla malu ar roku no iekspuses. Tiklīdz stikls ir pacelts, iespraudiet sviru, lai saglabātu šo pozīciju. Ja stikls nepacēlās, pietuviniet induktoru un uzsildiet šo zonu vēlreiz, vienlaicīgi ar to viegli
velkot stiklu ar plastmasas sviru.
10- Turpiniet atlīmēt atlikušo stikla daļu, rīkojoties līdzīgā veidā, katrā reizē atlīmējot nelielus taisnus posmus (apmēram 20 - 30 cm garus) ar ātrumu 3 - 4 cm/s.
BRĪDINĀJUMI:
- Pirms uzsildīšanas noņemlet no vējstikla metāla apmales, pretējā gadījumā inducētais siltums var sabojāt stiklu!
- Aizmugurējais stikls ir rūdītais stikls, kas var saplīst mazos gabaliņos, ja to pakļauj pārāk lielai slodzei: nepielietojiet svirām pārmērīgu spēkul
6.5 SKRÜVJU ATBRİVOŠANAS INSTRUMENTA LIETOŠANA
Instruments (att. D-b) lauj koncentrēt plūsmu uz uzgriežna, kas siltuma iedarbībā paplašinās un atvienojas no skrūves, novācot uzkārtiņu, rūsu vai līmi, ja tā ir. Tas lauj alskrūvēt iesprūdušu uzgriezni.
Instrumentu var izmantot sarūsējušu uzgriežņu atskrūvēšanai, durvju enģu atbrīvošanai un vispār siltuma koncentrācijai nelielām metāla dalām.
ATT. I ir parādīts siltuma sadalījums uzgriēznī.
Procedūra:
1- Satveriet instrumentu aiz speciāla roktura;
2- lestatiet režimu AUTO;
3- Atbalstiet polu uzgalus pret uzgriežna skaldnēm, kā parādīts ATT. I;
4- Uz dažām sekundēm ieslēdziet instrumentu ar vadības pedāli un centieties turēt to tuvu uzgrieznim.
5- Pagrieziet instrumentu apkārt uzgrieznim, ja vien tas ir iespējams.
6- Izslēdziet instrumentu un mēginiet atskrūvēt uzgriezni.
7- Atkārtojiet operāciju, kas aprakstīta 4. solī, ja uzgrieznis neatbrīvojas.
BRĪDINĀJUMI:
- vienmēr pārklājiet instrumenta polu uzgaļus ar speciālu aizsargsloksni.
- uzgrieznis nav jāsilda lidz tas klūst kvēlojoši sarkans, lai to atbrīv detalas izstarojams siltums var bojāt instrumenta polu uzgalus!
6.6 AUDUMA SILDELEMENTA LIETOŠANA
Sis instruments (att. D-c) lauj nonemt sānu moldingus, logotipus, pielīmētas sloksnes, vinila uzlīmes, pie mašīnas metāla loksnēm pielīmētas plastmasas un gumijas detalas
ATT. H ir parādīts auduma sildelements un siltuma sadale uz loksnes: ģenerējamais siltums sadalās “gredzenveidā” zem visas auduma virsmas un tas nav tik koncentrēts kā citiem instrumentiem.
Procedūra:
1- Piestipriniet instrumentu pie rokas, pielāgojot regulējamo siksnu;
2- Izvēlieties mašīnas panelī režīmu "ÀUTO";
3- leslēdziet auduma sildelementu ar vadības pedāli;
4- Novietojiet audumu pēc iespējas tuvāk priekšmetam, kurš ir jānoņem, un paralēli loksnei;
5- leslēdziet auduma sildelementu un veiciet rīnkveida kustības vai pārvietojiet to uz priekšu un atpakal (atkarībā no priekšmeta, kurš ir jānoņem);
6- Ik pēc dažām sekundēm pārbaudiet sildītāja iedarbības efektu, lai neapdedzinātu krāsu vai nonemamo detalu;
7- Paceliet uzsildito detaljas daju un rīkojieties līdzīgā veidā līdz detaja ir pilnīgi nonemta. Ja nonemšanas laikā rodas grūtības, atkārtoti uzsildiet detaja.
BRĪDINĀJUMI:
- Nelietojlet audumu no nepareizas puses: puse ar regulējamu siksnīņu paredzēta stiprināšanai pie rokas!
- Ja jums pieredze vēl nav liela, bieži pārbaudiet uzsildīšanas efektu un atlaidiet pedāli, lai izslēgtu instrumentu gadījumā, ja krāsa sāk dūmot!
6.7 STIKLU ATLİMĚŠANAS INSTRUMENTA AR IEROBEŽOTU LAUKU LIETOŠANA
- Tas ekranē krāsotu loksnì no magnētiskā lauka, kas uz tās saslēdzas, aizsargājot loksnì no pārkaršanas;
- Generē siltumu, kas ir sadalīts gar loksnei, Jaujot labāk sekot izolējošā materiāla formai, kurš ir jāatlīmē.
ATT. L ir parādīts stiklu atlīmēšanas instruments un siltuma sadale uz loksnes: siltuma sadale ir vienmērīga gar visam induktoram.
Procedūra:
1- Iznemiet redzamus stikla blivējumus un gumijas vai metāla apmales, lai starp stiklu un loksnì varētu ievietot plastmasas kīlus.
2- Atvienojiet antenu, lietus sensoru, stikla tīrītājus un visus citus piederumus, kas ir uzstādīti blakus stiklam.
3- Labi iztīriet stiklu gar malām. Nepieciešamības gadījumā aizsargājiet ar speciālu fīmlenti virsbūves redzamas daļas blakus stiklam, lai izvairītos no krāsas noberzumiem apstrādes laikā.
4- Pärbaudiet, vai aizsargsloksne induktora apakša ir tīra un nav bojāta; nepieciešamības gadījumā uzstādiet jaunu sloksni, lai izvairītos no stikla noberzumiem.
5- Sildierīces vadības panelī iestatiet "AUTO";
6- Novietojiet instrumentu uz stikla paralēli malai tā, lai puse ar uzrakstu "GLASS" (stikls) būtu vērsta stikla centra virzienā, kā parādīts ATT. M.
7- Nospiediet pogu (vai vadības pedāli) un pietuviniet instrumentu pie stikla malas. Kad iekārta atklāj loksni, tā ieslēdzas un padod akustisko signālu, savukārt, gaisms diodēm secīgi ieslēdzas līdz "OK" (ATT. B-9), parādot zonu, kurā var atrasties līme.
8- Pärliecinieties, ka līme ir Joti tuvu instrumentam (vēl labāk, ja tā ir zem instrumenta), izmantojot zondi, kas parādīta ATT. F. Pēc tam pietuviniet instrumentu stikla malai.
9- Sāciet no stikla stūra, izvietojot instrumentu paralēli malai iepriekš norādītā attālumā no virsbūves, nospiediet pogu un uzreiz pārvietojiet instrumentu uz priekšu un atpakal par apmēram divdesmit centimetriem, cenšoties sekot līmes izvietojumam, kas parādīts ATT. G.
10- Mazliet paceliet, nepielietojot pārmērīgu spēku, stikla malu, izmantojot piemērotu plastmasas sviru un vienlaicīgi ar to spiediet stikla malu ar roku no iekšpuses. Tiklīdz stikls ir pacelts, iespraudiet sviru, lai saglabātu šo pozīciju. Ja stikls nepacēlās, pietuviniet induktoru un uzsildiet šo zonu vēlreiz, vienlaicīgi ar to viegli velkot stiklu ar plastmasas sviru.
11- Turpiniet atlīmēt atlikušo stikla daju, rīkojoties līdzīgā veidā, katrā reizē atlīmējot nelielus taisnus posmus (apmēram 20 - 30 cm garus) ar ātrumu 3 - 4 cm/s.
BRĪDINĀJUMI:
- Pirms uzsildišanas noņemiet no vējstikla metāla apmales, pretējā gadījumā inducētais siltums var sabojāt stiklu!
- Aizmugurējais stikls ir rūdītais stikls, kas var sapīst mazos gabaliņos, to pakļauj pārāk lielai mehāniskai slodzei: nepielietojiet svirām pārmērīg
spēku!
- Lal induktoru lletotu parelzi, malai, kas apzimēta ar “GLASS” (stikls), ir jābūt vērstai stikla centra virzienā!
6.8 SILDĪŠANAS IRBULA LIETOŠANA
Šo instrumentu (att. D-g) izmanto nelielu iespiedumu labošanai uz virsbūves un lokšnu atlaidināšanai.
ATT. N ir parādīta siltuma sadale uz loksnes: ģenerējamais siltums ir koncentrēts rinkveidā zem induktora gala.
leteicamā iespiedumu labošanas procedūra:
1- Satveriet instrumentu aiz speciāla roktura;
2- lestatiet automātisko režīmu AUTO;
3- Atbalstiet instrumenta uzgali vainaga centrā, kas veidojas apkārt iespiedumam, kā parādīts ATT. O;
4- leslēdziet instrumentu, turot nospiestu pogu, kamēr neizslēdzas skaņas signāls (apmēram pāris sekundes);
5- Atkārtojiet operāciju vairākas reizes ar nelielām aizkavēm līdz iespiedums pazūd;
6- Pēc pabeigšanas uzreiz atdzesējiet krāsu ar mitru lupatiņu vai ar speciālu dzesēšanas aerosolu.
BRĪDINĀJUMI:
Automātīlskais režīms AUTO atvleglo darbu mažāk pieredzējušiem lletotājlem, iestatot mašīnu vidējās jaudas režimā un lerobežojot darbības ilgumu līdz dažām sekundēm, lai izvairitos no automašinas krāsas bojājuma. Manuālais režīms MANUAL ir paredzēts pieredzējušajiem lletotājiem, jo tas ľauj lestaṭīt mašīnas jaudu uz maksimālo līmeni bez laíka lerobežojuma!
- Loksnes ar stürainiem vai loti dziljem iespiedumiem nevar pilnīgi atgriezties säkotnējā stāvoklī: uzsildiet loksnì un apstrādājiet iekšējo virsmu, stumjot to uz āru ar piemērotiem instrumentiem.
- Izmantojot šo sistēmu, ir Joti grūti novērst loksnes iespiedumus detaljas malu vai u: stīou tuvumā.
- Gaišas krāsas ir jutīgākas par tumšām krāsām, jo tās vieglāk klūst dzeltenas vai tumšākas! lerobežojiet sildīšanas laiku līdz dažām sekundēm, lai varētu kontrolēt krāsas stāvokli!
6.9 INSTRUMENTA HEAT TWISTER IZMANTOŠANA
Instruments (att. D-i) lauj aptvert uzgriezni, koncentrējot plūsmu un paplašinot to siltuma iedarbībā, lai to atdalītu no skrūves, novācot rūsu vai līmi, ja tā tika izmantota. Tas lauj atskrūvēt iesprūdušu uzgriezni.
Instrumentu var izmantot sarūsējušu uzgriežņu atskrūvēšanai, durvju enģu atbrīvošanai un vispār siltuma koncentrācijai nelielās metāla dalās.
Procedūra:
1- Uzstādiet uz instrumenta uzgaja spirāli, kas ir vislabāk pielāgota veicamajam darbam;
2- Satveriet instrumentu aiz speciāla roktura;
3- Spirālēm ar diametru līdz 14 mm ir ieteicams iestatīt automātisko režīmu AUTO, ATT. Q;
4- lestatiet mašīnas jaudu uz maksimumu (manuālajā režīmā), ja diamets ir lielāks par 14 mm. ATT. Q:
5- Aptveriet ar spirāli uzgriezni vai uzsildāmo metāla detaju tā, lai attālums starp spirāli un detalu būtu pēc iespējas mazāks.
6- leslēdziet instrumentu, uz dažām sekundēm ieslēdzot vadības pogu.
7- Izslēdziet instrumentu un mēginiet atskrūvēt uzgriezni.
8- Atkārtojiet operāciju, kas aprakstīta 6. solī, ja uzgriezni neizdodas atbrīvot.
BRĪDINĀJUMI:
- Lai atbrīvotu uzgriezni, tas nav jāsilda līdz tas kļūst kvēlojoši sarkans: parasti ar desmit sekundēm pietiek, lai sasniegtu vēlamo rezultātul
- Ja detalju nevar ätri uzsildit, pärbaudiet, vai starp spiräli un detalju ir lat kontakts un, vai uzsildämais metäla materiäls ir feromagnëtisks (nav no aluminija, vara, misina utt.).
- Nekādā gadījumā nepārsniedziet maksimālo izmantošanas laiku, kas norādīts ATT. Q. Tas var sabojāt instrumentu!
7. TEHNISKÄ APKOPE
UZMANIBU! PIRMS TEHNISKAS APKOPES VEIKŠANAS
PÄRLIECINIETIES, KA IEKÄRTA IR IZSLËGTA UN ATVIENOTA NO BAROŠANAS TİKLA.
7.1 PLÄNOTÄ TEHNISKÄ APKOPE
PLÄNOTO TEHNISKO APKOPI VAR VEIKT OPERATORS.
Pārbaudiet barošanas vadu un instrumenta vadus. Tiem jābūt izolētiem un jābūt ideālā stāvoklī, īpaši uzmanīgi pārbaudiet locījumu vietas.
Pärbaudiet instrumentu. Nelietojiet induktorus ar redzamiem izolācijas vai korpusa bojājumiem.
Nomainiet bojātas instrumentu aizsargsloksnes.
Sekojiet tam, lai instrumenta savienotājs būtu labi nofiksēts ar atbilstošu blokēšanas
sviru.
Sekojiet tam, lai instrumentu savienotāji būtu tīri.
Neļaujiet netīrumiem, putekliem un skaidām iekļut iekārtas iekšpusē.
Nodrošiniet nepārtrauktu dzesēšanas gaisa cirkulāciju.
Pārbaudiet, vai ventilators darbojas pareizi.
7.2 ĀRKĀRTAS TEHNISKĀ APKOPE
ÄRKÄRTAS TEHNISKO APKOPI VAR VEIKT TIKAI PIEREDZËJUŠAIS VAI KVALIFICËTAIS PERSONÄLS, KURAM IR ZINÄŠANAS ELEKTRÏBAS UN MEHÄNIKAS JOMÄ.
UZMANĪBU! PIRMS IEKĀRTAS PANELU NOŅEMŠANAS UN
PIEKLÜSANAS IEKŞEJÄM DETAŁÄM PÄRLIECINIETIES, KA IR APMIERINÄTI ZEMÄK NORÄDITI NOSACIJUMI:
- lekārtas slēdzis ir pozīcijā "O";
- Barošanas līnijas automātiskais slēdzis ir pozīcijā "O" un ir blokēts ar slēdzeni vai, ja slēdzenes nav, barošanas vada spailes ir jāatvieno fiziski;
-
Sakarā ar to, ka aparātā ir kondensatori, tehnisko apkopi drīkst veikt tikai tad, ja ğenerators ir bijis izslēgts vismaz 5 minūtes.
s, Vaicot pārbaudes, kamēr aparāta iekšējas daļas atrodas zem sprieguma, var iegūt īgusmagu elektrošoku, pieskaroties pie zem sprieguma esošām detalām. -
Periodiski, biežums ir atkarīgs no ekspluatācijas režīma un apkārtējas vides piesārnojuma, pārbaudiet iekārtas iekšējo dalu un novāciet tajā esošos puteklus ar sausu saspiesto gaisu (maks. spiediens 10 bar).
- Nevirziet saspiestā gaisa strūklu elektrisko plašu virzienā; to tīrīšanai izmantojiet ľoti mīkstu birsti vai piemērotus škīdinātājus.
- Laiku pa laikam pārbaudiet, vai elektriskie savienojumi ir labi pieskrūvēti un, vai vadu izolācija nay bojāta.
- Kad visas minētās operācijas ir paveiktas, uzstādiet iekārtas panelus atpakal, līdz galam pieskrūvējot nostiprinātājskrūves.
- Ir kategoriski aizliegts izmantot mašinu, kamër tā ir atvērta.
- Pēc tehniskās apkopes vai remonta veikšanas pievienojet savienojumus un kabelus, kā tie bija sākotnēji pievienoti, sekojot tam, lai tie nenonāktu saskarē ar kustīgajām dalām vai dalām, kuru temperatūra var būtiski palielināties. Piestipriniet visus vadus ar savilcējiem, kā tie bija sākotnēji piestiprināti, sekojot tam, lai primārā kontūra augstspieguma savienojumi būtu pienācīgi atdaliṭī no sekundārā kontūra zemsprieguma savienojumiem.
Metāla konstrukcijas aizvēršanai uzstādiet atpakal visas paplāksnes un skrūves.
8. BOJĀJUMU MEKLĒŠANA
GADĪJUMĀ JA APARĀTA DARBĪBA NAV APMIERINOŠA, PIRMS PAMATĪGĀKU PĀRBAUŽU VEIKŠANAS UN PIRMS GRIEZTIES TEHNISKĀS APKOPES CENTRĀ. PĀRBAUDIET ZEMĀK MINĒTAS LIETAS:
- Kamēr iekārtas galvenais slēdzis ir ieslēgts un atrodas pozīcijā “ I ”, jāiedegas zaļai gaismas diodei; ja tas nenotiek, problēma parasti ir barošanas līnijā (vadi, elektrotīkla rozete un kontaktdakša, drošinātāji, pārmērīgs sprieguma kritiens, iekārtas drošinātāji utt.).
- Nav aktivizētas termiskās aizsargierīces (deg dzeltena gaismas diode).
- Nav aktivizētas iekārtas aizsargierīces (deg dzeltena gaismas diode).
-
Induktors ir izvietots pēc iespējas tuvāk uzsildāmajai detaljai.
-
ОБЩИ ПРАВИЛА ЗА БЕЗОПАСНОСТ ПРИ ИНДУКЦИОННО НАГРЯВАНЕ .....85
-
УВОД И ОБЩО ОПИСАНИЕ .....85
Ražotājs garantē mašīnu labu darbspēju un apņemas bez maksas nomainīt detaļas, kuras nodilst materiāla sliktas kvalitātes dēļ vai ražošanas defektu dēļ 12 mēnešu laikā kopš sertifikātā norādītā mašīnas ekspluatācijas sākuma datuma. Atpakaj nosūtāmas mašīnas, pat to garantijas laikā, ir jānosūta saskaņa ar FRANKO-OSTA noteikumiem un ražotājs tās atgriezīs uz NORĀDĪTO OSTU. Minētie nosacījumi neattiecas uz mašinām, kuras saskaņa ar Eiropas direktīvu 1999/44/EC tiek uzskalītas par patēriņa preci, bet tikai gadījumā, ja tās tiek pārdotas ES dalībvalstīs. Garantijas sertifikāts ir spēkā tikai kopā ar kases čeku vai pavadzīmi. Garantija neattiecās uz gadījumiem, kad bojājumi ir radušies nepareizās izmantošanas, noteikumu neievērošanas vai nolaidības dēļ. Turklāt, šajā gadījumā ražotājs noņem jebkādu atbildību par tiešajiem un netiešajiem zaudējumiem.
