| Termék típusa | TIG/MMA inverteres hegesztőgép |
| Márka | Telwin |
| Modell | Infinity 225 954556 |
| Hegesztési eljárások | TIG DC/AC (HF/LIFT), MMA |
| TIG hegesztőáram | 5 - 225 A |
| MMA hegesztőáram | 10 - 225 A |
| Tápfeszültség | 230 V egyfázisú (vagy 400 V háromfázisú a verziótól függően) |
| Frekvencia | 50/60 Hz |
| Védettségi osztály | IP21S (becsült) |
| Súly | Körülbelül 12 kg (becsült) |
| Méretek (H x Sz x M) | Nem közölt |
| TIG funkciók | 2T, 4T, 4T Bi-Level, Spot, Thin Spot, impulzus, Easy Pulse, kezdeti/végi rampa, elő/utógáz, CA egyensúly, frekvencia |
| MMA funkciók | Hot Start, Arc Force, Anti Stick, VRD |
| Tartozékok | Hegesztő- és visszavezető kábelek, elektródafogó, TIG pisztoly (verziótól függően) |
| Opcionális tartozékok | Távvezérlő (1 vagy 2 potenciométer, pedál), TIG pisztoly potenciométerrel, MMA készlet, TIG készlet, America kocsi, argonpalack adapter, nyomáscsökkentő |
| Biztonság | Hővédelem, túlfeszültség/ alulfeszültség, VRD, AL.1-AL.8 riasztások |
| Hűtés | Belső ventilátor |
| Karbantartás | Por eltávolítása sűrített levegővel, pisztoly és csatlakozások ellenőrzése, gáztömörség ellenőrzése |
| Javíthatóság | Pótalkatrészek elérhetők a Telwin vevőszolgálatán keresztül, javítás képzett személyzet által |
| Szabványok | EN 60974-9, CEI/EN 61000-3-11, CEI/EN 61000-3-12 |
Gyakran ismételt kérdések - Infinity 225 954556 Telwin
Felhasználói kérdések a következőről Infinity 225 954556 Telwin
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hegesztőgép PDF formátumban ingyenesen! Találja meg kézikönyvét Infinity 225 954556 - Telwin és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Infinity 225 954556 márka Telwin.

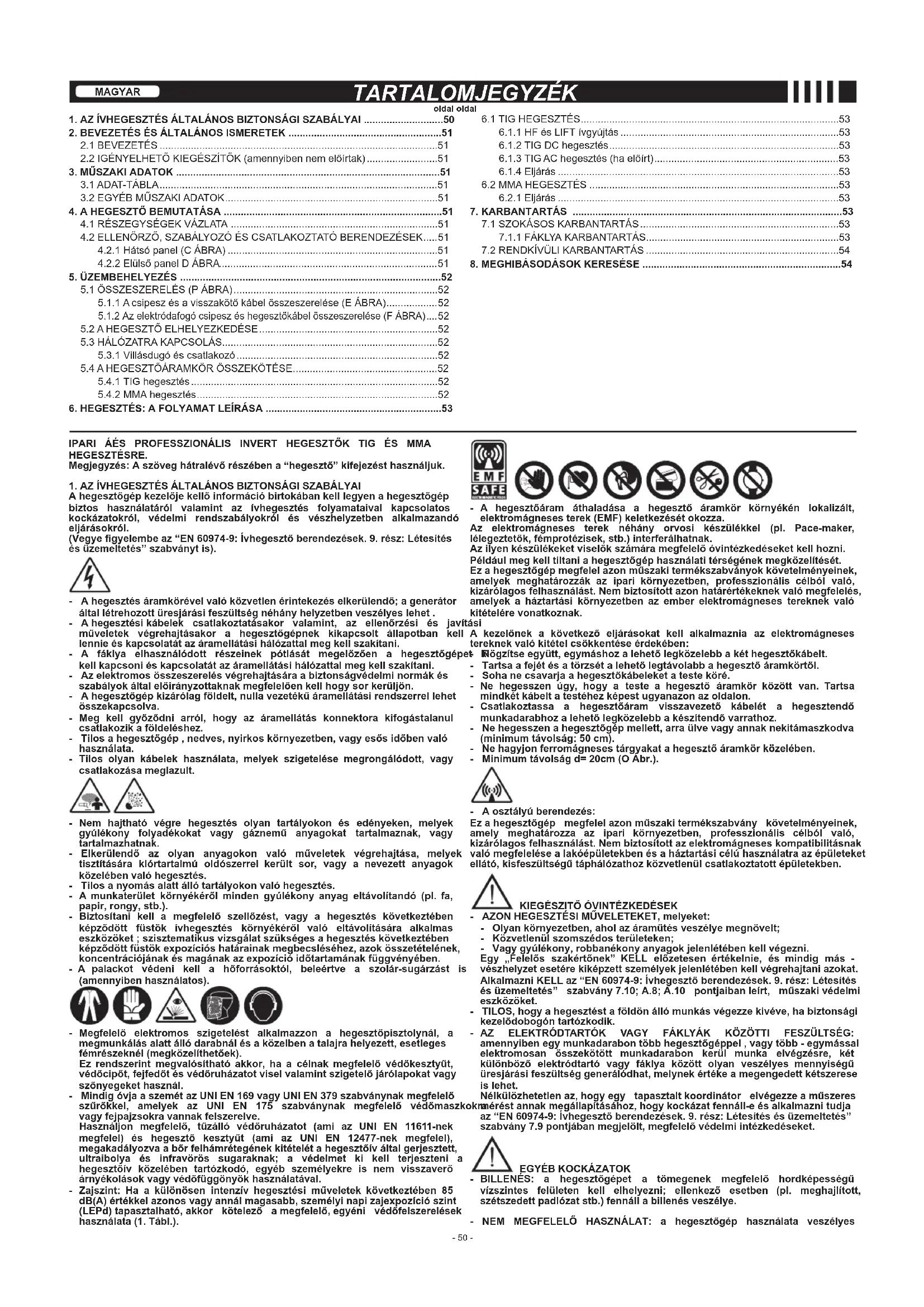

HASZNÁLATI ÚTMUTATÓ Infinity 225 954556 Telwin
(HU) HASZNÁLATI UTASÍTÁS
(HU) Professzionális TIG (DC) (AC/DC) HF/LIFT, MMA inverthegesztök.
2.2 IGÉNYELHETŐ KIEGÉSZÍTŐK (amennyiben nem előírtak)....51
- MÜSZAKI ADATOK 51
3.1 ADAT-TÁBLA....51
3.2 EGYÉB MÜSZAKI ADATOK....51
- A HEGESZTŐ BEMUTATÁSA 51
4.1 RÉSZEGYSÉGEK VÁZLATA 51
4.2 ELLENÖRZÖ, SZABÁLYOZÓ ÉS CSATLAKOZTATÓ BERENDEZÉSEK.....51
4.2.1 Hátsó panel (C ÁBRA) 51
4.2.2 Elülső panel D ÁBRA....51
- ÜZEMBEHELYEZÉS ....52
5.1 ÖSSZESZERELÉS (P ÁBRA)....52
5.1.1 A csipesz és a visszakötő kábel összeszerelése (E ÁBRA)....52
5.1.2 Az elektródafogó csipesz és hegesztőkábel összeszerelése (F ÁBRA)....52
5.2 A HEGESZTŐ ELHELYEZKEDÉSE 52
5.3 HÁLÓZATRA KAPCSOLÁS....52
5.3.1 Villásdugó és csatlakozó....52
5.4 A HEGESZTŐÁRAMKÖR ÖSSZEKÖTÉSE....52
5.4.1 TIG hegesztés....52
5.4.2 MMA hegesztés....52
- HEGESZTÉS: A FOLYAMAT LEÍRÁSA 53
6.1 TIG HEGESZTÉS....53
6.1.1 HF és LIFT Ivgyújtás 53
6.1.2 TIG DC hegesztés....53
6.1.3 TIG AC hegesztés (ha előírt)....53
6.1.4 Eljárás 53
6.2 MMA HEGESZTÉS 53
6.2.1 Eljárás 53
- KARBANTARTÁS 53
7.1 SZOKÁSOS KARBANTARTÁS 53
7.1.1 FÁKLYA KARBANTARTÁS....53
7.2 RENDKÍVÜLI KARBANTARTÁS 54
- MEGHIBÁSODÁSOK KERESÉSE ....54
IPARI ÁÉS PROFESSZIONÁLIS INVERT HEGESZTÓK TIG ÉS MMA HEGESZTÉSRE.
Megjegyzés: A szöveg hátralévő részében a "hegesztő" kifejezést használjuk.
- AZ ÍVHEGESZTÉS ÁLTALÁNOS BIZTONSÁGI SZABÁLYAI
A hegesztögép kezelője kellő információ birtokában kell legyen a hegesztögép biztos használatáról valamint az ívegesztés folyamataival kapcsolatos kockázatokról, védelmi rendszabályokról és vész helyzetben alkalmazandó eljárásokról.
(Vegye figyelembe az "EN 60974-9: Ivhegesztő berendezések. 9. rész: Létesítés és üzemeltetés" szabványt is).
- A hegesztés áramkörével való közvetlen érintekezés elkerülendő; a generátor által létrehozott üresjárási feszültség néhány helyzetben veszélyes lehet.
- A hegesztési kábelek csatlakoztatásakor valamint, az ellenőrzési és jav műveletek végrehajtásakor a hegesztőgépnek kikapcsolt állapotban ke lennie és kapcsolatát az áramellátási hálózattal meg kell szakítani.
- A fáklya elhasználódott részeinek pótlását megelőzően a hegesztőgé kell kapcsoni és kapcsolatát az áramellátási hálózattal meg kell szakítani.
- Az elektromos összeszerelés végrehajtására a biztonságvédelmi normák és szabályok által előirányzottaknak megfelelően kell hogy sor kerüljön.
- A hegesztógép kizárólag földelt, nulla vezetékű áramellátási rendszerrel lehet összekapcsolva.
- Meg kell győződni arról, hogy az áramellátás konnektora kifogástalanul csatlakozik a földeléshez.
- Tilos a hegesztőgép, nedves, nyirkos környezetben, vagy esős időben való használata.
- Tilos olyan kábelek használata, melyek szigetelése megrongálódott, vagy csatlakozása meglazult.
- Nem hajtható végre hegesztés olyan tartályokon és edényeken, melyek gyúlékony folyadékokat vagy gáznemű anyagokat tartalmaznak, vagy tartalmazhatnak.
- Elkerülendő az olyan anyagokon való műveletek végrehajtása, melyek tisztítására klórtartalmú oldószerrel került sor, vagy a nevezett anyagok közelében való hegesztés.
- Tilos a nyomás alatt álló tartályokon való hegesztés.
- A munkaterület környékéröl minden gyúlékony anyag eltávolítandó (pl. fa, papir, rongy, stb.).
- Biztosítani kell a megfelelő szellőzést, vagy a hegesztés következtében képzödött füstök ívhegesztés környékéről való eltávolítására alkalmas eszközöket; szisztematikus vizsgálat szükséges a hegesztés következtében képzödött füstök expozíciós határainak megbecsléséhez, azok összetételének, koncentráclójának és magának az expozíció ldőtartamának függvényében.
- A palackot védeni kell a höforrásoktól, beleértve a szolár-sugárzást is (amennyiben használatos).
- Megfelelő elektromos szigetelést alkalmazzon a hegesztőpisztolynál, a megmunkálás alatt álló darabnál és a közelben a talajra helyezett, esetleges fémrészeknél (megközelithetőek). Ez rendszerint megvalósítható akkor, ha a célnak megfelelő védőkesztyűt, védőcipöt, fejfedőt és védőruházatot visel valamint szigetelő járólapokat vagy szönyegeket használ.
- Mindig óvja a szemét az UNI EN 169 vagy UNI EN 379 szabványnak megfelelő szűrökkel, amelyek az UNI EN 175 szabványnak megfelelő védőmasz vagy fejpajzsokra vannak felszerelve.
Használjon megfelelő, tűzálló védőruházatot (ami az UNI EN 11611-nek megfelel) és hegesztő kesztyűt (ami az UNI EN 12477-nek megfelel), megakadályozva a bör felhámrétegének kitételét a hegesztőív által gerjesztett, ultraibolya és infravörös sugaraknak; a védelmet ki kell terjeszeni a hegesztőív közelében tartózkodó, egyéb személyekre is nem visszaverő árnyékolások vagy védőfüggönyök használatával.
- Zajszint: Ha a különösen intenzív hegesztési műveletek következtében 85 dB(A) értékkel azonos vagy annál magasabb, személyi napi zajexpozíció szint (LEPd) tapasztalható, akkor kötelező a megfelelő, egyéni védőfelszerelések használata (1. Tábl.).
- A hegesztőáram áthaladása a hegesztő áramkör környékén lokalizált, elektromágneses terek (EMF) keletkezését okozza.
Az elektromágneses terek néhány orvosi készülékkel (pl. Pace-maker, lélegeztetők, fémprotézisek, stb.) interferálhatnak.
Az ilyen készülékeket viselők számára megfelelő óvintézkedéseket kell hozni. Például meg kell tiltani a hegesztógép használati térségének megközelltését. Ez a hegesztógép megfelez alon műszaki termékszabványok követelményeinek, amelyek meghatározzák az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított azon határértékeknek való megfelelés, amelyek a háztartási környezetben az ember elektromágneses tereknek való kitételére vonatkoznak.
A kezelőnek a következő eljárásokat kell alkalmaznia az elektromágneses tereknek való kitétel csökkentése érdekében:
t Rögzítse együtt, egymáshoz a lehető legközelebb a két hegesztőkábelt.
Tartsa a fejét és a törzsét a lehető legtávolabb a hegesztő áramkörtöl.
- Soha ne csavarja a hegesztőkábeleket a teste köré.
- Ne hegesszen úgy, hogy a teste a hegesztő áramkör között van. Tartsa mindkét kábelt a testéhez képest ugyanazon az oldalon.
- Csatlakoztassa a hegesztőáram visszavezető kábelét a hegesztendő munkadarabhoz a lehető legközelebb a készítendő varrathoz.
- Ne hegesszen a hegesztőgép mellett, arra ülve vagy annak nekitámaszkodva (minimum távolság: 50 cm).
- Ne hagyjon ferromágneses tárgyakat a hegesztő áramkör közelében.
- Minimum távolság d= 20cm (O Abr.).
- A osztályú berendezés:
Ez a hegesztógép megfelel azon műszaki termékszabvány követelményeinek, amely meghatározza az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított az elektromágneses kompatibilitásnak való megfelelése a lakóépületekben és a háztartási célú használatra az épületeket ellátó, kisfeszültségű táphálózathoz közvetlenül csatlakoztatott épületekben.
KIEGÉSZITŐ ÓVINTÉZKEDÉSEK
- AZON HEGESZTÉSI MÜVELETEKET, melyeket:
- Olyan környezetben, ahol az áramütés veszélye megnövelt;
- Közvetlenül szomszédos területeken;
- Vagy gyúlékony, robbanékony anyagok jelenlétében kell végezni.
Egy „Felelős szakértőnek” KELL előzetesen értékelnie, és mindlig más - vész helyzet esetére kilépzett személyek jelenlétében kell végrehajtani azokat. Alkalmazni KELL az “EN 60974-9: Ivhegesztő berendezések. 9. rész: Létesítés és üzemeltetés” szabvány 7.10; A.8; Á.10 pontjaiban leírt, műszaki védelmi eszközöket.
- TILOS, hogy a hegesztést a földön álló munkás végezze kivéve, ha biztonsági kezelődobogón tartózkodik.
- AZ ELEKTRÓDTARTÓK VAGY FÁKLYÁK KÖZÖTTI FESZÜLTSEG: amennyilben egy munkadarabon több hegesztőgéppel, vagy több - egymással elektromosan összekötött munkadarabon kerül munka elvégzésre, két különböző elektródtartó vagy fáklya között olyan veszélyes mennyiségű üresjárásí feszültség generálódhat, melynek értéke a megengedett kétszerese is lehet.
Nélkülözhetetlen az, hogy egy tapasztalt koordinátor elvégezze a műszeres okmérést annak megállapításához, hogy kockázat fennáll-e és alkalmazni tudja az "EN 60974-9: Ivhegesztő berendezések. 9. rész: Létesítés és üzemeltetés" szabvány 7.9 pontjában megjelölt, megfelelő védelmi intézkedéseket.
EGYÉB KOCKÁZATOK
- BILLENÉS: a hegesztőgépet a tömegenek megfelelő hordképességű vízszintes felületen kell elhelyezni; ellenkező esetben (pl. meghajlított, szétszedett padlózat stb.) fennáll a billenés veszélye.
- NEM MEGFELELŐ HASZNÁLAT: a hegesztőgép használata veszélyes
bármilyen, nem előirányzott művelet végrehajtására (pl. vízvezeték csőberendezésének fagytalanítása).
- Tilos a hegesztőgépet a fogantyújánál fogva felakasztani.
2. BEVEZETÉS ÉS ÁLTALÁNOS ISMERETEK
2.1 BEVEZETÉS
Ez a hegesztő az ívhegesztés egyik áramforrása, melyet kimondottan a TIG (DC) (AC/DC) hegesztés céljára hoztak létre HF illetve LIFT ívgyújtással, valamint (rutil, savas, lúgos) burkolású elektródok MMA hegesztésére.
E hegesztőgép (INVERTER) olyan sajátságos jellemzői, mint a szabályozás nagy sebessége és pontossága, kiváló minőséget biztosítanak a hegesztéshez.
Az "invert" típusú szabályozórendszer az (elsődeleges) tápegységvonal kezdeténél mind a transzformátor, mind a kiegyenlítő rektancia vonatkozásában drasztikus csökkenést idéz elő, lehetőséget biztosítva ezáltal egy rendkívül kisméretű és könnyű hegesztő létrehozására, kiemelve ezáltal az egyszerű kezelhetőséggel és a hordozhatósággal járó előnyöket.
2.2 IGÉNYELHETŐ KIEGÉSZÍTŐK (amennyiben nem előírtak)
- MMA hegesztő felszerelés
- TIG hegesztő felszerelés.
- Argon palaci illesztő egység.
- Feszültséacsökkentő.
- TIG hegesztő fáklya.
- Önárnyékoló hegesztőmaszk: fix és szabályozható szűrővel.
- Földcsatlakozóval kiegészített hegesztőáram visszavezető kábel.
- 1 potenciométeres kézi távvezérlés.
- 2 potenciométeres kézi távvezérlés.
- Pedálos távvezérlés.
- Gázcsatlakozó és gázcső az Argon palackhoz történő bekötéshez.
- TIG hegesztöpisztoly potenciométerrel.
- AMERICA kocsi.
3. MÜSZAKI ADATOK
3.1 ADAT-TÁBLA
A hegesztőgép használatára és teljesítményére vonatkozó minden alapvető adat a jellemzők táblázatában van feltüntetve a következő jelentéssel:
A Abr.
1- A burkolat védelmének foka.
2- Az áramellátás vezetékének jele:
1\~ : egyfázisú változó feszültség;
3\~ : háromfázisú változó feszültség:
3- S : Azt jelöli, hogy végrehajtásra kerülhetnek hegesztési müveletek olyan környezetben is, ahol az áramütés megnövelt veszélye áll fenn (pl. nagy fémtümegek közvetlen közelében).
4- A tervezett hegesztés folyamatának jele.
5- A hegesztőgép belső szerkezetének jele.
6- Az ívhegesztőgépek biztonságára és gyártására vonatkozó EURÓPAI norma.
7- A hegesztőgépek azonosítását szolgáló lajstromjel (nélkülözhetetlen a múszaki sagelynyújtáshoz, cserealkatrészek igényének benyujtásához, a termék eredetének felkutatásához).
8- A hegesztés áramkörének teliesítményei:
- U ..: maximális üresiárási feszültség.
- I 2 /U 2 : az áram és a megfelelő feszültség, melyet a hegesztőgép szolgáltathat a hegesztés során, normalizált.
- X : a kihagyás aránya: azt az időt jelzi, mely alatt a hegesztőgép megfelelő áramot képes szolgáltatni (azonos oszlop). %-ban kerül kifejezésre 10 perces időkör alapján (pl. 60% = 6 perc munka, 4 perc megszakítás; és így tovább).
Abban az esetben, ha a kihasználási faktorok (40C-os körnezetben) meghaladásra kerülnek hővédelmi beavatkozás kerül meghatározásra (a hegesztőgép stand-by marad egészen addig, amíg hőmérséklete nem tér vissza a megengedett határig).
- A/V-A/V: a hegesztési áramnak (minimum-maximum) az ív megfelelő feszültségéhez való szabályozási tartományát mutatja.
9- Az áramellátási vezeték jellemzőinek adatai:
- U _1 : A hegesztőgép áramellátásának változó feszültsége és frekvenciája (megengedett határ ±10%).
- I _1 : Az áramellátási vezetékből maximálisan elnyert áram.
- I : A ténylegesen adagolt áram.
10- : A késleltetett működésű olvadóbiztosítékok azon értéke, mely a vezeték védelméhez irányzandó elő.
11- Azon biztonsági normára vonatkoztatott jelek, melyek jelentését az 1. fejezet "Az ívhegesztés általános biztonsága" tartalmazza.
Megjegyzés: A feltüntetett táblában szereplő jelek és számok fiktívek, az önök tulajdonában álló hegesztógép pontos értékei és műszaki adatai a hegesztógép tábláján láthatók.
3.2 EGYÉB MÜSZAKI ADATOK
- HEGESZTÖGÉP: Id. az 1. táblát (1.sz. TÁBLA).
- FÁKLYA: Id. a 2. táblát (2.sz. TÁBLA).
A hegesztőgép súlyát az 1. tábla tünteti fel (1.sz. TÁBLA).
4. A HEGESZTŐ BEMUTATÁSA
4.1 RÉSZEGYSÉGEK VÁZLATA
A hegesztő alapvetően optimizált nyomtatott áramkörös teljesílmény modulokból áll, melyeket a magas fokú megbízhatóság és a csökkentett karbantartási munkák érdekében hoztak létre.
Ezt a hegesztőgépet egy mikroprocesszor vezérli, amely lehetővé teszi a paraméterek nagy számának beállítását bármilyen feltétel mellett és minden alapanyagon történő hegesztés biztosításához. Azonban a karakterisztikák teljeskörű kihasználásához az operatív lehetőségek ismerete szükséges.
(B. ÁBRA)
1- Háromfázisú tápvezeték bemenet, egyenirányító egység és kiegyenlítő kondenzátorok.
2- Switching a transistors híd (IGBT) e drivers; a kiegyenlített áramfeszültséget magas frekvenciájú váltoáramfeszültséggé változtatja és a teljesítményt a kért hegesztőáram/feszültség függvényében szabályozza.
3- Magas frekvenclájú transzformátor: az elsődleges tekercselés a 2. blokkból konvertált feszültség által kerül üzemelésre; ennek elsődleges funkciója a feszültségnek és az áramerősségnek az ívegesztés folyamatához szükséges értékekhez való megfeleltetésében van, s ugyanakkor galvánszigeteléssel izolálja a hegesztőáramkört az áramforrás vonalától.
4- Másodlagos egyenirányító híd kiegyenlítő induktivitással: a másodlagos lekercselésből származó váltóáramot/feszültséget alacsony ingadozású egyenárammá/feszültséggé változtatja át.
5- Tranzisztoros switching mérőhíd (IGBT) és driver-ek; átalakítja a szekunderhez kimenő áramot DC-ról AC-ra a TÍG AC hegesztéshez (ha jelen vannak).
6- Ellenőrző és szabályozó elektronika; azonnal ellenőrzi a hegesztőáram értékét és azt összehasonlítja a kezelő által beállított értékkel; modulálja az IGBT meghajtók vezérlő impulzusait, amelyek a szabályozást végzik.
7- A hegesztőgép működését ellenőrző logika: beállítja a hegesztési ciklusokat, az aktuátorokat vezérli, felülvizsgálja a biztonsági rendszereket.
8- Beállítási valamint a paramétereket és üzemmódokat megjelenítő panel.
9- Generátor HF Ivgyújtáshoz (ha jelen vannak).
10-EV védőgáz elektroszelep (ha jelen vannak).
11- Hegesztőgép hűtőventilátor.
12- Távszabályozás.
4.2 ELLENÖRZÖ, SZABÁLYOZÓ ÉS CSATLAKOZTATÓ BERENDEZÉSEK
4.2.1 Hátsó panel (C ÁBRA)
1- Főkapcsoló O/OFF - I/ON.
2- Tápkábel (2P + F (Egy fázis)), (3P + F (Három fázis)).
3- Csatlakozó gázcső bekötéséhez (palack nyomáscsökkentő - hegesztőgép) (ha jelen vannak).
4- Biztosíték (ha jelen vannak).
5- Konnektor víz hütöegységhez (ha jelen vannak).
6- Konnektor távvezérlőhöz:
A hegesztógéphez 3 különböző típusú távvezérlőt lehet alkalmazni a hátulján lévő, 14 pólusos konnektor segítségével. Minden berendezést automatikusan felismer és lehetővé teszi az alábbi paraméterek szabályozását:
- Távvezérlő egy potenciométerrel:
a potenciométer szabályozógombjának elforgatásával a főáram a minimumtól a maximumig változtatható. A főáram szabályozása ekkor kizárólag távvezérlővel történik.
- Pedálos távvezérlő:
az áram értékét a pedál pozíciója határozza meg. Ezenkívül a 2T TIG üzemmódban a pedál benyomása a gép start vezérlő szerepét tölti be a hegesztőpisztoly gombja helyett (ha előírt).
- Távvezérlő két potenciométerrel:
az első potenciométer a főáramot szabályozza. A második potenciométer egy másik paramétér szabályoz, amely az aktív hegesztési módtól függ. E potenciométer elforgatásával megjelenítésre kerül az a paraméter, amely épp változik (amely már nem ellenőrizhető a panel szabályozógombjával). A második potencieméter jelentése: ARC FORCE, ha MMA üzemmódban van és VÉGSŐ ÁRAMLEFUTÁS, ha TIG üzemmódban van.
TIG hegesztöpisztoly potenciométerrel.
A hegesztőgépen belüli törések elkerülésének céljából kötelező
5 pólusos hegesztőpisztoly adapter használata bármely szabályozó potenciométeres, TIG HEGESZTÓPISZTOLY számára.
4.2.2 Elülső panel D ÁBRA
1- Pozitív gyorscsatlakozó (+) a hegesztőkábel csatlakoztatásához.
2- Negativ gyorscsatlakozó (-) a hegesztőkábel csatlakoztatásához.
3- Konnektor a hegesztöpisztoly gomb kábel csatlakoztatásához.
4- Összekötő elem a TIG hegesztöpisztoly gázcső csatlakoztatásához.

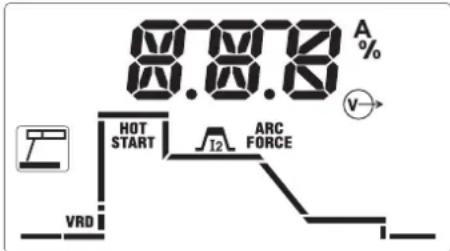

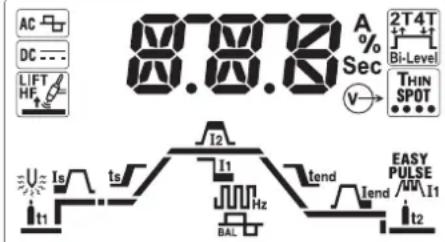

5- Vezérlőpanel:
5a. Hegesztési típus beállító gomb (PROCESS).
Lehetővé teszi a kívánt eljárás kiválasztását:
bevont elektródás hegesztés (MMA).
TIG hegesztés nagyfrekvenciás ívgyújtással (TIG HF).
TIG hegesztés érintéses ívgyújtással (TIG LIFT).
TIG üzemmódban az egyenáramú hegesztést mutatja (DC).
TIG üzemmódban a váltóáramú hegesztést mutatja (AC), ha előírt.
5b. Ciklus beállító gomb TIG hegesztéshez (MODE).
Lehetővé teszi a működési mód kiválasztását.
Rövid benyomás:
a hegesztés a hegesztöpisztoly gombjának benyomásával kezdődik és a sztöpisztoly gombjának kiengedésével végződik.
a hegesztés a hegesztöpisztoly gombjának benyomásával és jedésével kezdődik és csak akkor fejeződik be, amikor a hegesztöpisztoly poját másodszor is benyomják majd kiengedik.
a hegesztés a hegesztőpisztoly gombjának benyomásával és jedésével kezdődik. Minden rövid benyomásra/kiengedésre az áram gy a beállított értékről a 1 értékre és fordítva. A hegesztés
ezödik akkor, amikor benyomják majd kiengedik a gombot egy előre határozott hosszúságú időre.
lehetővé teszi a ponthegesztések végrehajtását a hegesztés időtartamának őrzésével a kijelzőn (villogó ikon).
lehetővé teszi a rövid ponthegesztések végrehajtását (10-100msec) a sztés időtartamának ellenőrzésével a kijelzőn (villogó ikon).
Hosszántartó benyomás (PULSE):
lehetővé teszi az áram pulzálását (szintcsere) a jellegzetes paraméterek
I1 és BAL tetszés szerinti beállításával.
lehetővé teszi az áram pulzálását a jellegzetes paraméterek előre meghatározott értékekre való, automatikus beállításával a beállított
I2 függvényében (egyébként ezek az értékek módosíthatók).
5c. Többfunkciós szabályozógomb.
A gombokkal előkészített beállítások függvényében lehetővé teszi a paraméterek kiválasztását és szabályozását, megjelenítve a beállított értéket a kijelzőn. Különösképpen az MMA-ban a módosítható paraméterek az alábbiak:
- HOT START kezdeti túláram (szabályozás 0-100%) a hegesztési ívgyújtás optimalizálásához.
- I2 fő hegesztőáram (kimeneti áram Amperben).
- ARC FORCE dinamikus túláram (szabályozás 0-100%) a hegesztés folytonosságának optimalizálásához és az elektróda letapadásának megakadályozásához.
Különösképpen a TIG-ben a módosítható paraméterek az alábbiak:
- Is megtartott kezdőáram 2T-ben fix időre (50msec) és a benyomott gomb megtartásával azonos időre, 4T-ben (szabályozás 0-100%).
- ts áramfelfutási idő az I_2 értéktől az I_2 -ig (szabályozás 0.1-10 másodperc). Az OFF-ban nincs lefutás .
Megj.: Az J és T paraméterek módosíthatók pedálos, távoli vezérlővel azonban a beállítást végre kell hajtani a vezérlő bekapcsolása előtt.
- fő hegesztőáram, a PULZÁLÓ és Bi-Level üzemmódban a legmagasabb szintű áram (kimeneti áram Amperben).
- alapáram, a PULZÁLÓ és Bi-Level üzemmódban az az érték, amely felválthatja a főáramot a hegesztés folyamán (szabályozás Amperben).
- _Hz pulzálási frekvencia és az AC/DC modelleknél a TIG AC üzemmódban a hegesztőáram frekvenciáját jelenti (szabályozás Herzben).
- SAL kiegyenlítési százalék, a PULZÁLÓ üzemmódban a legmagasabb szinten lévő áram időtartama és a pulzálás teljes periódusa közötti arány, az AC/DC modelleknél a TIG AC üzemmódban a pozitív áramos idő és a negatív áramos idő közötti arányt jelenti.
- végő áramlefutási idő az I értéktől az I end -ig (szabályozás 0.1-10 másodperc). Az OFF-ban nincs lefutás.
- végáram, a 2T-ben a végső áramlefutás után megtartott áram, ha a lefutási idő nullánál nagyobb, a 4T-ben a végső áramlefutás után megtartott áram arra a teljes időtartamra, amely alatt a hegesztőpisztoly gombja benyomva marad.
- It2 a védögáz áramlás előgáz ideje a hegesztés leállásától kezdődően (szabályozás 0-10 másodperc).
- Elömelegítési energia, ha előírt, csak az AC/DC modelleknél a TIG AC üzemmódban az elektróda előmelegítését szabályozza az indítás elősegítéséhez (szabályozás 2.6-53 A*Sec). Az OFF-ban nincs előmelegítés.
A kijelzön lévő, egyéb ismertető ikonok:
- ALARM jelzés/riasztás értesítés, általában a kijelzőn megjelölt kódhoz van társítva, felhívja a figyelmet a lehetséges aktív, automatikus anomáliára/védelemre a hegesztőgépben.
- termikus védelem, a kijelzőn a ACSI kódhoz van társítva, a belső felmelegedési határértékek elérési állapotának értesítése.
- v→ aktív kimenet, a feszültség jelenlétét mutatja (engedélyezett teljesítmény) a hegesztőgép kimeneti aljzataiban.
- távvezérlő, a távvezérlő csatlakoztatását és aktív ellenőrzését jelzi.
- pozíció mutató, a 4T-ben egy előre meghatározott értéknél alacsonyabb -el egy minimum kezdőáram alapbeállítását jelzi, amely láthatóvá teszi a hegesztőívet benyomott gombbal. Ez lehetővé teszi a hegesztés kiindulási pontjának pontos megválasztását (ha a kezdőáramot egy bizonyos határértéken felüire állítják be, a funkció automatikusan kikapcsol).
Default gyári paraméterek, minden paraméter széleskörű működési felhasználásokhoz hasznos, előre meghatározott értékre történő alapbeállítását jelzi. A felhasználó tetszés szerint beállíthatja a főáramot 12 anélkül, hogy
megváltozlatná a többi automatikus beállítást. Bármelyik pillanatban újra lehet aktiválni ezt a feltételt, kikapcsolva és bekapcsolva a hegesztőgépet a többfunkciós szabályozógomb benyomása útján (D - 5c ÁBRA).
Riasztást jelző üzenetek az alfanumerikus kijelzön (D - 5d ÁBRA):
- AL.1 : a primer áramkör termikus védelmének beavatkozása (ha előírt).
- AL.2 : a szekunder áramkör termikus védelmének beavatkozása.
- AL.3 : a tápvonal túlfeszültség-védelmének beavatkozása.
- AL.4 : a tápvonal feszültségesés-védelmének beavatkozása.
- AL.8 : segédfeszültség tartományon kívül.
A visszaállítás automatikus a riasztás okának megszűnése után.
5. ÜZEMBEHELYEZÉS
FIGYELEM! MINDEN EGYES ÜZEMBEHELYEZÉSI ÉS ELEKTROMOS BEKÖTÉSI MÜVELETET KIKAPCSOLT ÁLLAPOTBAN LEVÓ ÉS A HÁLÓZATI ÁRAMFORRÁSRÓL LEVETT HEGESZTÖVEL VÉGEZZEN EL. AZ ELEKTROMOS BEKÖTÉSEKET KIZÁRÓLAG SZAKEMBER VÉGEZHETI EL.
5.1 ÖSSZESZERELÉS (P ÁBRA)
Csomagolja ki a hegesztöt, szerelje össze a csomagban található különálló részeket.
5.1.1 A csipesz és a visszakötő kábel összeszerelése (E ÁBRA)
5.1.2 Az elektródafogó csipesz és hegesztőkábel összeszerelése (F ÁBRA)
5.2 A HEGESZTŐ ELHELYEZKEDÉSE
Jelölje ki a hegesztőgép felállításának helyét úgy, hogy ne legyenek akadályok a a hűtőlevegő ki- és beáramlását lehetőve tevő nyilásoknál (ventilátoros levegőforgatás, ha jelen van); egyidejűleg győződjön meg arról is, hogy nem kerülnek beszívásra vezetőporszemek, korrozív gozók, nedvesség, stb. Hagyon legalább 250mm szabad területet a hegesztőgép körül.
FIGYELEM! A hegesztöt egy súlyának megfelelő teherbirású, sík felületre kell helyezni a felbillenés és egyéb veszélyes elmozdulások elkerülése érdekében.
5.3 HÁLÓZATRA KAPCSOLÁS
- Bárminemű villamos összeköttetés létesítése előtt ellenőrizze, hogy a hegesztőgép tábláján feltüntetett értékek megfelelnek a felállítás helyén érvényes hálózati feszültség és frekvencia értékeivel.
- A hegesztőgépet csak egyetlen földelt semleges vezetékkel ellátott hálózati tápegységre szabad rákapcsolni.
- A közvetett érintéssel szembeni védelem biztosításához az alábbi típusú differenciálkapcsolókat használják:
- A típus ( ) az egyfázisú gépekhez;
- B típus ( ) a három fázisú gépekhez.
- Az EN 61000-3-11 (Flicker) Szabvány követelményeinek kielégítése érdekében ajánlatos a hegesztőgép csatlakoztatása a táphálózat olyan interfész pontjaihoz, amelyek kisebb impedanciát mutatnak, mint: is. Zmax = 0.234 Ohm (1/N/PE 230V) 200A DC
- A hegesztőgépre nem vonatkoznak az IEC/EN 61000-3-12 szabvány követelményei. Ha a hegesztőgépet egy közüzemi táphálózatba csatlakoztatják, akkor a beszerelő vagy a felhasználó felelősségébe tartozik annak vizsgálata, hogy a hegesztőgépet be lehet-e kötni vagy sem (szükség esetén kérje ki az elosztó hálózat kezelője véleményét).
5.3.1 Villásdugó és csatlakozó
Kösse össze a hálózati áramforrás kábelét egy megfelelő méretű normál csatlakozóval (2P + P.E) (1\~); (3P + P.E) (3\~), és biztosítson egy olyan hálózati csatlakozót, amely rendelkezik olvadóbiztosítékkal vagy automata kapcsolóval; az erre a célra szolgáló földelővéget a (sárga-zöld színű) földelővezetékre kell rákapcsolni. A táblázat (1. TÁB.) feltünteti a késlettetett olvadóbiztosítékokra vonatkozó amperértékeket, melyeket a hegesztő által kibocsátott legnagyobb névleges áram illetve a névleges tápfeszültség alapján választottak ki.
FIGYELEM! A fentiekben írt szabályok be nem tartása a gyártó által megvalósított (I. osztályú) biztonsági rendszer hatékonytalanságához vezet, illetve további súlyos személyi (pl. áramütés) és anyagi károk (pl. tűzveszély) kockázatával jár.
5.4 A HEGESZTŐÁRAMKÖR ÖSSZEKÖTÉSE
FIGYELEMI A KÖVETKEZŐ ÖSSZEKÖTÉSEK ELVÉGZÉSE ELÖTT GYÖZÓDJÓN MEG RÓLA, HOGY A HEGESZTŐ KIKAPCSOLT ÁLLAPOTBAN ÉS A HÁLÓZATI ÁRAMFORRÁSRÓL LEVETT ÁLLAPOTBAN VAN. AZ (1. TÁB.) táblázat felsorolja a hegesztőkábelre vonatkozó javasolt értékeket (mm²-ben) a hegesztő által kibocsálott legnagyobb áram függvényében.
5.4.1 TIG hegesztés
Fáklya csatlakozás
- Illessze be az áramhordozó kábelt az erre szolgáló gyorscsipeszbe (-). Kösse össze a hárompólusú csatlakozót (fáklya gomb) a megfelelő villamos csatlakozóhoz. Kösse össze a fáklya gázvezetékét a megfelelő csallakozással.
Hegesztőáram visszavezető kábel csatlakoztatása - A hegesztendő darabhoz vagy ahhoz a fém munkaasztalhoz kell csatlakoztatni, amelyre az rá van helyezve, a lehető legközelebb az elkészítendő illesztéshez. Ezt a kábelt a (+) jellel jelölt sarokhoz kell bekötni.
Összekapcsolás gázpalackkal.
- A nyomáscsökkentőt a gázpalack szelepére kell csavarozni, közbeiktatva a szerelvényként szolgáltatott csökkentőt, Argon gáz keverék használata esetén.
- A gázbevezető csövet össze kell kapcsolni a csökkentővel és megszorítani a készlet csőbilincsét.
- A tartály szelepének megnyítása előtt meg kell lazítani a nyomáscsökkentő szabályozásának pánatjat.
- Nyissa ki a palackot és szabályozza be a gázmennyiséget (l/min) a felhasználás becsült adatai alapján, ld. táblázat (4 TÁBL.); a gázkibocsátás mennyiségének esetleges újraszabályozása a hegesztés alatt is lehetséges a nyomáscsökkentő szelep forgatásával. Ellenőrizze a csövek és csatlakozások szorításait. FIGYELEM! A munka végeztével mindig zárja el a gázpalack szelepét.
5.4.2 MMA hegesztés
A burkolt elektródok szinte mindegyikét a generátor pozitív (+) pólusára kötjük; csak a savas burkolású elektród kerül kivételesen a negatív (-) pólusra. A hegesztőkábel és az elektródfogó csipesz öszekötése Egy speciális kapocs, amely az elektród fedetlen részének a lezárására szolgál. Ez a kábel a (+) jelű csipesszel kerül érintkezésbe.
A hegesztőáram kivezető kábeljének bekötése
Ezt a hegesztendő anyaghoz illetve ahhoz a fémfelülethez kell bekötni, amelyen az áll, s a lehető legközelebb az illeszkedési ponthoz.
Ez a kábel a (-) jelü csipesszel kerül érintkezésbe.
Hasznos tanácsok:
- Tekerje el teljes mértékben a hegesztőkábel csatlakozóit a gyorscsatlakozókban (ha jelen vannak) a tökéletes elektromos összeköttetés garantálása érdekében; ellenkező esetben maguknak a csatlakozóknak a felmelegedése következik be, amely azok gyors károsodását és hatékonyságvesztéséz idézi elő. - Használia a lehető legrövidebb hegesztőkábelt.
- Kerülje a fémtartalmű cikkek használatát, amelyek nem a megmunkálás alatt álló darab részei, a hegesztőáram kijövő kábélének helyettesítése által; ez ugyanis egyrészt veszélyes lehet a biztonságra másrészt nem kielégítő eredményekre is vezethet a hegesztés szempontjából.
6. HEGESZTÉS: A FOLYAMAT LEÍRÁSA
6.1 TIG HEGESZTÉS
A TIG hegesztés egy olyan hegesztési folyamat, mely az elektromos iv által termelt hőt használja fel, s azt begyújtja majd fenntartja egy olvadásmentes elektród (Wolfram) és egy hegesztésre váró anyag között. A Wolfram elektródot egy fáklya tartja, amely a hegesztőáramot viszi neki, illetve védi magát az elektródot és a hegesztőfürdőt az atmoszféra hatására bekövetkező oxidációtól egy iners gáz kibocsátása által (általában Argon: Ar 99.5%) amely a kerámia porlasztőfejből áramlik ki (G. ÁBRA). A tökeletes hegesztés érdekében a megfelelő átmérőjű elektródot a megfelelő árammal kell használni. Id. a táblázatot (3. TÁBL.).
Az elektród normális méretű kinyúlása a kerámia porlasztófejből kb. 2-3mm, de sarokhegesztés esetén elérheti a 8 mm-t is.
A hegesztés az illesztés szegélyeinek összeolvadásával valósul meg. Vékony anyagok esetén (kb. 1 mm vastagságig) megfelelő előkészítés után nem szükséges hegesztőpálca alkalmazása. (H. ABRA).
Vastagabb anyagok esetén szükséges az alapanyaggal azonos anyagú hegesztőpálca felhasználása megfelelő átmérővel valamint a szegélyek megfelelő előkészítésével.
(I. ÁBRA). A tökéletes hegesztés érdekében érdemés csak alaposan megtisztított, oxidáció-, olaj-, zsír- és oldószermentes anyagokat, stb. hegeszteni.
6.1.1 HF és LIFT ívgyújtás
HF ívgyújtás:
Az elektromos ív begyújtása anélkül valósul meg, hogy a wolfram elektród hozzáérme a hegesztendő darabhoz, egy magas frekvenciájú berendezés által fejlesztett szikra segítségével.
Az ilyen ívgyújtási mód esetén a wolfram nem kerül bele a hegesztőfürdőbe, s az elektród sem használódik el, ugyanakkor könnyű indítást tesz lehetővé minden hegesztési pozícióban.
Eljárás:
Nyomja meg a fáklya nyomógombját, úgy hogy közben közelíti a darabot az elektród hegyéhez (2 - 3mm), várja meg a HF impulzusok által átvitt ív begyújtását, majd a begyújtott ívvel alakítson ki a hegesztendő darabon egy hegesztőkeveréket, s ezzel lásson hozzá a hegesztéshez az illesztés mentén.
Ha az ív begyújtásánál gondok merülnek fel, annak ellenére, hogy megbizonyosodott a gáz jelenlétéről és jól láthatók a HF kibocsátások is, ne eröltesse hosszabb ideig, hogy az elektród a HF hatása alá kerüljön, hanem győződjön meg a felület épsegéről valamint a hegy minőségéről, s azt szükség esetén hegyezze ki. A ciklus végén az áram megszűnik a beállíított lefutósínnel.
LIFT ívgyújtás:
Az elektródív begyújtására a wolfram elektródnak a hegesztendő anyagtól való eltávolításával kerül sor. Az ily módon történő ívgyújtás kevesebb elektrosugárzású problémát okoz, és minimálisra szorítja a wolfram beolvadását illetve az elektród elhasználódását.
Eljárás:
Helyezze az elektród hegyét a hegesztendő darabra, enyhe nyomással. Nyomja le teljesen a fákiya nyomógombját és emelje meg néhány másodperc késéssel az elektródot 2-3mm-re, begyújtva ezáltal az ívet. A hegesztő kezdetben _L t áramot bocsát ki, majd néhány másodperc múlva kerül csak sor a beállított hegesztőáram kibocsátására. A ciklus végén az áram megszűnik a lefutósínen.
6.1.2 TIG DC hegesztés
A TIG DC hegesztés alkalmas minden alacsony ötvözetű és magas ötvözetű szénacélokra valamint olyan nehézfémekre, mint a réz, nikkel, titánium és azok ötvözeteire.
A TIG DC elektródás hegesztésnél a (-) pólusnál általában 2%-ban tóriumartalmú elektróda (piros színű sáv) vagy 2%-ban cériumartalmú elektróda (szürke színű sáv) használatos.
Tengelyirányban csiszolókoronggal ki kell hegyezni a volfrámelektródát az L ÁBRA szerint, ügyelve arra, hogy a hegye tökéletesen koncentrikus legyen az ív elhajlásának elkerülése érdekében. Fontos a csiszolás elvégzése az elektróda hosszánek irányában. Ezt a müveletet periódikusan el kell végezni az elektróda alkalmazásának és elhasználódásának függvényében, vagy amikor az esetleg beszennyeződött, megrozsdásodott vagy azt nem helyesen alkalmazták.
6.1.3 TIG AC hegesztés (ha előírt)
Ez a hegesztési típus lehetővé teszi az alumínium és a magnézium fémekre hegesztését, amelyek a fémek felületén egy védő és szigetelő oxidréteget képeznek. A hegesztőáram polaritásának felcserélésével meg lehet "repeszteni" az oxid felső rétegét az úgynevezett "ionos szemcseszórás" mechanizmus alkalmazása útján. A feszültség a volfrámelektródon felváltva pozitív (EP) és negatív (EN). Az EP ideje alatt az oxidréteg a felületről eltávolításra kerül ("tisztítás" vagy "lemaratás"), lehetővé téve a fürdő kialakulását. Az EN ideje alatt végbemegy a darabhoz a maximális hőbevitel, lehetővé téve a hegesztést. Az AC üzemmödban a balansz paraméter változtatásának lehetősége megengedi az EP áram idejének minimálisra csökkentését, amely gyorsabb hegesztést biztosít.
Nagyobb balansz értékek gyorsabb hegesztést, mélyebb behatolást, koncentrállabb ívet, keskenyebb hegesztési fürdöt és az elektróda korlátolt felmelegedését teszik lehetővé. Kisebb értékek a darab nagyobb tisztítását eredményezik. Túlságosan alacsony balansz érték alkalmazása az ív és a rozsdálanított rész kiszélesedését, az elektróda túlmelegedését és ennek következtében a hegyén egy gömb kialakulását, a könnyű gyújtás és az ív irányíthatóságának romlását okozza. Túl magas balansz érték alkalmazása "piszkos" hegesztési fürdöt és sötlet olvadékok eredményez.
A táblázat (4. TÁBL.) az AC hegesztésnél a paraméterek változásának hatásait foglalja össze.
Ezenkívül érvényesek a hegesztési eljárásra vonatkozó utasítások.
A táblázatban (3. TÁBL.) az alumíniumra hegesztésre vonatkozó tájékoztató adatok vannak feltüntétve; a legalkalmasabb elektróda típus a tiszta volfrámelektróda (zöld színű sáv).
6.1.4 Eljárás
- Állítsa be a hegesztőáramot a kívánt értékre a szabályozógomb segítségével; esetleg a hegesztés folyamán igazítsa a szükséges, valós hőbevitelhez.
- Nyomja be a hegesztőpisztoly gombját, megvizsgálva a gáz helyes kiáramlását a hegesztőpisztolyból; állítsa be szükség esetén az előgáz és az utógáz időt; ezeket az időket az operatív feltételek függvényében kell beállítani, különösképpen az
utógáz késésnek kell olyannak lennie, hogy lehetővé tegye a hegesztés végén az elektróda és a fürdő lehűtését anélkül, hogy kapcsolatba lépnének az atmoszférával (oxidációk és szennyeződések).
2T szekvenciás TIG üzemmód:
- A hegesztőpisztoly gombjának (H.G.) teljes benyomására egy I árammal az ív meggyullad. Ezt követően az áram növekszik a KEZDETI ÁRAMFÉLFUTÁS funkció szerint a hegesztőáram értékének eléréséig.
- A hegesztés megszakításához engedje el a hegesztőpisztoly gombját, teret adva ezzel az áram fokozatos nullázásának (ha be van kapcsolva a VEGES FELFUTÁSI IDŐ funkció), vagy az ív azonnal kialvásának a rákövetkező utógáz periódussal.
4T szekvenciás TIG üzemmód:
- A nyomógomb első benyomása meggyűjtia az ívet egy I. árammal. A nyomógomb elengedésére az áram emelkedik a KÉZDŐ FELFUTÁSI IDŐ funkció szerint a hegesztőáram értékéig; ezt az értéket megtartja akkor is, ha a gomb el van engedve. Amikor ismét megnyomják a gombot, az áram lecsökken a VÉGES FELFUTÁSI IDŐ funkció szerint az I. -ig. Ezutóbbit megtartja a nyomógomb elengedéséig, amellyel a hegesztési ciklus befejeződik és megkezdődik az utógáz periódus. Azonban ha a VÉGES FELFUTÁSI IDŐ funkció folyamán elengedik a gombot, akkor a hegesztési ciklus azonnal véget ér és megkezdődik az utógáz periódus.
4T és BI-LEVEL szekvenciás TIG üzemmód:
- A nyomógomb első benyomása meggyújtja az ível egy I, árammal. A nyomógomb elengedésére az áram emelkedik a KEZDŐ FELFUTÁSI IDŐ funkció szerint a hegesztőáram értékéig; ezt az értéket megtarjla akkor is, ha a gomb el van engedve. A nyomógomb minden további benyomásánál (a benyomás és elengedés között eltelt idő rövid legyen), az áram változni fog a BI-LEVEL paraméterben beállított I, érték és a főáram I, értéke között.
- A nyomógomb hosszabb ideig történő nyomvatartásánál az áram lecsökken a VÉGES FELFUTÁSI IDÓ funkció szerint az I.-ig. Ezutóbit megtartja a nyomógomb elengedéséig, amellyel a hegesztési ciklus běřejezdik és megkezdődik az utógáz periódus. Azonban ha a VÉGES FELFUTÁSI IDÓ funkció folyamán elengedik a gombot, akkor a hegesztési ciklus azonnal véget ér és megkezdődik az utógáz periódus (M ÁBRA).
TIG SPOT és TIG THÍN SPOT üzemmód:
- A hegesztés a hegesztöpisztoly gombjának az előre beállított idő eléréséig történő nyomvatartásával valósul meg (spot idő).
6.2 MMA HEGESZTÉS
- Rendkívül fontos, hogy a felhasználó tartsa magát a gyártó által javasolt előírásokhoz az elektródok vonatkozásában a helyes pólusok illetve az optimális hegesztőáram kiválasztása során (általában ezek az előírások az elektródok csomagolásán olvashatók).
- A hegesztőáram a felhasznált elektród átmérőjének függvényében valamint a kívánt illesztés típusa szerint kerül szabályozásra; csak bemutató jelleggel jegyezzük meg, hogy a különböző átmérőnagysághoz a következő áramok tartoznak:
| ∅ Elektród (mm) | Hegesztőáram (A) | |
| Min. Max. | ||
| 1.6 25 50 | ||
| 2 | 40 80 | |
| 2.5 60 | 110 | |
| 3.2 80 | 160 | |
| 4 120 | 200 | |
| 5 150 | 280 | |
| 6 200 | 350 | |
- Vegye figyelembe, hogy azonos átmérőméret mellett magasabb áram értékek lesznek jellemzők vízszintes hegesztés esetén, míg függőleges illetve fejmagasság feletti hegesztésre alacsonyabb áramokat kell használni.
- A hegesztett darab műszaki jellemzőlt nemcsak a válaszlott áram erőssége, hanem további hegesztési paraméterek is meghatározzák, úgy mint az íhosszúság, a végrehajtás sebessége és helyzete, az elektródok átmérője és minősége (a helyes megőrzés érdekében tartsa az elektródokat száraz helyen a megfelelő csomagolásban és dobozban).
- A hegesztés jellemzői a hegesztőgép ARC-FORCE értékétől (dinamikai viselkedés) is függnek. Ez a paraméter a panelen vagy 2 potenciométeres távvezérléssel beállítható.
- Vegye figyelembe azt, hogy magas ARC-FORCE értékek mélyebb behatolást biztosítanak és tipikusan bazikus elektródákkal bármilyen pozícióban lehetővé teszik a hegesztést, alacsony ARC-FORCE értékek a rutilos elektródáknál típikus fröccsenésektől mentes, finomabb ívet eredményeznek. Ezenkívül a hegesztögép HOT START és ANTI STICK funkciókkal is el van láta, amelyek könnyű indításokat és az elektróda darabra tapadásának elmaradását garantálják.
6.2.1 Eljárás
- A hegesztőmaszkot az ARC ELÖTT tarava dörzsölje az elektród hegyét a hegesztendő anyagon, olyan mozdulatokat végezve, minta gyufát gyújtana; ez az ív begyújtásának legmegfelelőbb módja.
FIGYELEM: NE UTOGESSE az elektródot az anyaghoz; ez a burkolat megkárosítását idézheti elő, nehezebbé téve ezáltal az ív begyújtását.
- Amint meggyulladt az iv, tartsa azt a hegesztendő felülettől akkora távolságra, amekkora a felhasznált elektród átmérője és ezt a távolságot a lehető legpontosabban tartsa be a hegesztés végzése alatt; ne feledje, hogy az elektród haladási irányban való megdöntése kb. 20-30 fokos kell, hogy legyen.
- A hegesztőhuzal végén vigye vissza az elektród végét a haladás irányával ellentétesen, a mélyedés felett a feltöltés érdekében, majd emelje ki hirtelen az elektródot az olvadékból, s így kialszik a fáklya Á (HEGESZTŐHUZAL TULAJDONSÁGAI - N. ÁBRA).
7. KARBANTARTÁS
FIGYELEM! A KARBANTARTÁSI MÜVELETEK VÉGREHAJTÁSA ELÖTT
ELLENÓRIZNI KELL, HOGY A HEGESZTÓGÉP KI VAN E KAPCSOLVA KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT
7.1 SZOKÁSOS KARBANTARTÁS
A SZOKÁSOS KARBANTARTÁS MÜVELETEIT VÉGREHAJTHATJA A HEGESZTÖGÉP KEZELŐJE
7.1.1 FÁKLYA KARBANTARTÁS
- Kerülje a fáklya és kábelének melegfelületekre tételét; az ugyanis a szigetelőanyagok olvadását idézné elő megakadályozván annak működését
- Meghatározott időközönként ellenőrizze a csővezetékek és gázvezetékek állapotát.
- Párosítsa össze megfelelően az elektródrögzítő csipeszeket és a csipesztartó befogótokmányt a kiválasztott elektród átmérőjével, a túlmelegedés illetve a nem
megfelelő gázmegoszlás és helytelen működés elkerülése érdekében,
- Minden használat előtt ellenőrizze az elhasználódás mértékét és a fáklya szélső részeinek helyes összeillesztését: porlasztófej, elektród, elektródfogó csipesz, gáz diffuzor.
7.2 RENDKÍVÜLI KARBANTARTÁS
A RENDKÍVÜLI KARBANTARTÁS MÜVELETEIT KIZÁRÓLAG TAPASZTALT VAGY ELEKTROMECHANIKAI SZAKTERÜLETEN SZAKKÉPZETT SZEMÉLY HAJTHATJA VÉGRE, AZ IEC/EN 60974-4 MÚSZAKI SZABVÁNY BETARTÁSA MELLETT.
FIGYELEM! A HEGESZTÓGÉP PANELJEINEK ELMOZDÍTÁSA. ÉS A
GÉP BELSEJÉBE VALÓ BELÉPÉST MEGELŐZÖEN ELLENŐRIZNI KELL HOGY A HEGESZTŐGÉP KIKAPCSOLT ÁLLAPOTBAN VAN E, ÉS KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT.
A feszültség alatt lévő hegesztógépen belüli esetleges ellenőrzések súlyos áramütést okozhatnak, melyet a feszültség alatt álló alkatrészekkel való közvetlen kapcsolat eredményez, és/ vagy sérüléseket, melyek a mozgásban lévő szervekkel való küzvetlen kapcsolat következtében keletkeznek.
- Időszakonként és minden esetben a használattól és a környezet porosságától függő gyakorisággal vizsgálja át a hegesztőgép belsejét és távolílsa el az elektronikus kártyákra rárakódott port egy nagyon puha kefével vagy megfelelő oldószerekkel.
- Alkalmanként ellenőrizni kell, hogy az elektromos kapcsolások jól összeszorítottak-e, valamint azt, hogy a kábelezések nem okoznak-e kárt a szigetelésben.
- Fentemlített műveletek befejezésekor a rőgzítőcsavarok teljes megszorításával vissza kell szerelni a hegesztőgép paneljeit.
- Maximálisan kerülni kell a nyitott hegesztőgéppel.való hegesztési műveletek végrehajtását.
- A karbantartás vagy a javítás elvégzése után állítsa vissza a bekötéseket és a kábelezéseket az eredeti állapotukba, vigyázva arra, hogy azok ne érintkezzenek mozgásban lévő részekkel vagy olyan elemekkel, amelyek magas hőmérsékletre melegedhetnek fel. Bilincseljen át minden vezetéket az eredeti állapotuk szerint, vigyázva arra, hogy jól elkülönítse a nagyfeszültségű primer csatlakozásokat az alacsony feszüllségű szekunder csatlakozásoktól. Használja fel az összes eredeti alátétgyűrűt és csavart a burkolat visszazárásához.
8. MEGHIBÁSODÁSOK KERESÉSE
NEM KIELÉGÍTŐ MÜKÖDÉS ESETÉN, MIELÖTT SZISZTEMATIKUS FELÜLVIZSGÁLATBA KEZDENÉNEK VAGY SZERVIZHEZ FORDULNÁNAK, ELLENÓRIZNI KELL A KÖVETKEZÖKET:
- Azt, hogy a potenciométer által szabályozott hegesztési áram az amper beosztású skála szerint megfelel-e az alkalmazott elektród átmérőjének és típusának.
- Azt, hogy amikor a főkapcsoló "ON" állásban van, meggyullad-e a megfelelő lámpa, ellenkező esetben a meghibásodas oka általában az áramellátási vezetékben található (kábelek, villásdugó és/vagy csatlakozó, olvadóbiztosítékok stb.).
- Azt, hogy nem ég-e a sárga kijelző (LED), mely a túl magas / túl alacsony feszültség, vagy rövidzárlat miatti hőszabályozási biztonsági beavatkozásra utal.
- Meg kell győződni a nominalis szakaszosság arányának ellenőrzöttségéről; hővédelmi szabályozás beavatkozása esetén meg kell várni a hegesztőgép teljes kihülését, ellenőrizni kell a szellőző-berendezés működőképességét.
- Ellenőrizni kell a tápvezeték feszültségét: ha az érték tulságosan magas vagy túlságosan alacsony a hegesztőgép blokkolt állapotban marad.
- Ellenőrizni kell, hogy nincs-e rövidzárlat a hegesztógép végződésénél: amennyiben igen, meg kell szüntetni annak okát.
- Ellenőrizni kell a hegesztési áramkör kapcsolásainak pontosságát, különösen azt, hogy a földelési kábel fogója valóban össze van-e kapcsolva a munkadarabbal, és hogy nem ékelődtek-e kapcsolat közé szigetelő anyagok (pl. festékek).
-
Az alkalmazott védelmi gáznak megfelelő minőségünek (Argon 99.5) és mennyiségünek kell lennie.
-
MĂSURI GENERALE DE SIGURANȚĂ ÎN CAZUL SUDURII CU ARC .....55
-
INTRODUCERE ŞI DESCRIERE GENERALĂ 56
2- Napájací kábel (2-pól. + zemn. vodič (jednofázové napájanie)), (3pól. + zemn. vodič (trojfázové napájanie)).
A gyártó cég jótállást vállal a gépek rendeltetésszerű üzemeléséért illetve vállalja az alkatrészek ingyenes kicserélését ha azok az alapanyag rossz minőségéből valamint gyártási hibából erednek a gép üzembe helyezésének a bizonylat szorint igazolató napjától számíttot 12 hónapon belül. A cserelendő alkatrészeket még a jótállás koretóben is BÉRMENTESEN kell visszaküldeni, amelyek UTÓVÉTTEL lesznek a vevőhöz kiszallítva. Kivételt képeznek e szabály alól azon gépek, melyek az Európai Unió 199/44/EC irányelve szerint meghatározott fogyasztási cikknek minősülnek, s az EU tagországaiban kerültek értekesítésre. A jótállás csak a blokki igazolás illetve szállítólevél mellékletével érvényes. A nem rendeltetésszerű használatból, megrongálásból illetve nem megfelelő gondossággal való kezelésből eredő rendellenoségek a jótállást kizárják. Kizart továbbá bárminemű felelőségvállalás minden közvetlen és közvetett kárért.
