Infinity 225 954556 - Suvirinimo aparatas Telwin - Nemokama naudojimo instrukcija

Produkto tipas	TIG/MMA inverterinis suvirinimo aparatas
Gamintojas	Telwin
Modelis	Infinity 225 954556
Suvirinimo procesai	TIG DC/AC (HF/LIFT), MMA
TIG suvirinimo srovė	5 - 225 A
MMA suvirinimo srovė	10 - 225 A
Maitinimo šaltinis	230 V vienfazė (arba 400 V trifazė pagal versiją)
Dažnis	50/60 Hz
Apsaugos klasė	IP21S (apytiksliai)
Svoris	Maždaug 12 kg (apytiksliai)
Matmenys (Ilgis x Plotis x Aukštis)	Nenurodyta
TIG funkcijos	2T, 4T, 4T Bi-Level, taškinis, plonas taškinis, impulsinis, Easy Pulse, pradiniai/galutiniai šlaitai, išankstinės/pobaigminės dujos, AC balansas, dažnis
MMA funkcijos	Hot Start, Arc Force, Anti Stick, VRD
Pridedami priedai	Suvirinimo ir grįžtamieji kabeliai, elektrodo spaustukas, TIG degiklis (pagal versiją)
Neprivalomi priedai	Nuotolinis valdymas (1 arba 2 potenciometrai, pedalas), TIG degiklis su potenciometru, MMA rinkinys, TIG rinkinys, America vežimėlis, argono baliono adapteris, slėgio reduktorius
Saugumas	Terminė apsauga, viršįtampio/žemos įtampos, VRD, AL.1-AL.8 pavojaus signalai
Aušinimas	Vidinis ventiliatorius
Įprastinė priežiūra	Dulkių valymas suslėgtu oru, degiklio ir jungčių patikra, dujų sandarumo patikrinimas
Remontas	Atsarginės dalys prieinamos per Telwin SAV, remontas atliekamas kvalifikuoto personalo
Standartai	EN 60974-9, CEI/EN 61000-3-11, CEI/EN 61000-3-12

Dažnai užduodami klausimai - Infinity 225 954556 Telwin

Kokius suvirinimo būdus palaiko Telwin Infinity 225?

Prietaisas palaiko TIG suvirinimą nuolatine srove (DC) ir kintamąja srove (AC) su HF arba LIFT uždegimu, taip pat MMA suvirinimą (padengtais elektrodais).

Kaip atlikti HF uždegimą?

Prileiskite volframo elektrodo galiuką prie detalės 2-3 mm atstumu neliesdami, tada paspauskite degiklio mygtuką. Aukšto dažnio kibirkštis uždegina lanką. Kai lankas užsidega, suformuokite lydymosi vonią.

Kaip nustatyti srovę TIG režimu?

Naudokite daugiafunkcinį mygtuką priekiniame skydelyje. TIG režimu jis leidžia nustatyti pagrindinę srovę I2, bazinę srovę I1, dažnį, balansą, šlaitus ir išankstinių/pobaigminių dujų laikus.

Kokį elektrodą naudoti aliuminio suvirinimui?

Aliuminio TIG AC suvirinimui naudokite gryno volframo elektrodą (žalios spalvos juosta). Nustatykite AC balansą, kad optimizuotumėte oksido pašalinimą.

Kaip išvengti elektrodo prilipimo MMA suvirinimo metu?

Prietaisas turi Hot Start (pradinis perviršis) ir Anti Stick funkcijas, kurios sumažina prilipimą. Taip pat nustatykite Arc Force minkštesniam lankui.

Ką daryti, jei prietaisas perkaista?

Terminė apsauga įsijungia ir užsidega geltonas indikatorius. Išjunkite prietaisą ir leiskite jam natūraliai atvėsti. Laikykitės ant plokštelės nurodyto naudojimo faktoriaus (pertraukiamumo). Patikrinkite, ar tinkamai veikia ventiliatorius.

Kaip prijungti argono dujų balioną?

Prisukite slėgio reduktorių ant baliono vožtuvo. Prijunkite dujų žarną tarp reduktoriaus ir jungties prietaiso gale. Atidarykite balioną ir nustatykite srautą (l/min) pagal orientacinę lentelę. Po naudojimo uždarykite vožtuvą.

Kokie priedai yra prieinami šiam prietaisui?

Neprivalomi: nuotolinis valdymas (1 arba 2 potenciometrai arba pedalas), TIG degiklis su potenciometru, MMA rinkinys, TIG rinkinys, baliono adapteris, slėgio reduktorius, America vežimėlis, savaime tamsėjanti kaukė.

Kaip išvalyti suvirinimo aparato vidų?

Atjunkite prietaisą ir atidarykite dangtelius. Naudokite suslėgto oro srovę arba tinkamą tirpiklį, kad pašalintumėte dulkes nuo elektroninių plokščių. Patikrinkite jungčių priveržimą ir kabelių būklę. Atsargiai uždėkite dangtelius atgal.

Kur rasti pilną instrukciją?

Pilna instrukcija PDF formatu nemokamai prieinama svetainėje notice-facile.com. Galite ją atsisiųsti arba peržiūrėti internete.

NAUDOJIMO INSTRUKCIJA Infinity 225 954556 Telwin

5.3.1 Kištukas ir lizdas....102

5.4 SUVIRINIMO KONTÜRO SUJUNGIMAI....102

5.4.1 TIG suvirinimas ....102

5.4.2 MMA suvirinimas 102

1. SUVIRINIMAS: PROCESO APRAŠYMAS ....102

6.1 TIG SUVIRINIMAS 102

6.1.1 HF ir LIFT uždegimas....103

6.1.2 TIG suvirinimas nuolatine strove....103

6.1.3 TIG AC suvirinimas (jei numatyta)....103

6.1.4 Procesas 103

6.2 MMA SUVIRINIMAS 103

6.2.1 Procesas .... 103

1. PRIEŽIŪRA 103

7.1 NUOLATINĖ PRIEŽIŪRA....103

7.1.1 DEGIKLIO PRIEŽIŪRA....103

7.2 SPECIALIOJI TECHNINÉ PRIEŽIŪRA....103

1. GEDIMU PAIESKA 103

SUVIRINIMO APARATAI SU INVERTERIU TIG IR MMA SUVIRINIMUI

PRAMONINIAM IR PROFESIONALIAM NAUDOJIMUI.

Pastaba: Toliau tekste bus naudojamas terminas "suvirinimo aparatas".

1. BENDRI SAUGUMO REIKALAVIMAI LANKINIAM SUVIRINIMUI

Operatorius turi būti pakankamai susipažinęs su saugiu suvirinimo aparąśs suvirinimo aparatas atitinka visus techninius standartus produktams,

naudojimu ir informuotas apie rizika, susijusią su lankinio suvirinimo darbais, skirtiems išskirtinai profesionaliam naudojimui ir darbui pramoninėje aplinkoje.

taip pat apie atitinkamas apsaugos priemones ir velksmus avarinių situabineje aplinkoje nėra garantuojamos elektromagnetinių laukų poveiklo atveju. asmenims nustatytos apšvitinimo ribos.

(Remtis ir standartu "EN 60974-9: Lankinio suvirinimo jrenginiai. 9 dalis:

[rengimas ir naudojimas").

• Vengti tiesioginio kontakto su suvirinimo kontūru; generatoriaus tiekiama Neatlikinėti suvirinimo darbų, kai kūnas yra suvirinimo kontūre. Laikyti abu tuščios eigos įtampa tam tikromis sąlygomis gali būti pavojinga. laidus toje pačioje kūno pusėje.
• Suvirinimo laidų sujungimas, patikrinimo ir remonto darbai turi būti atliekami išjungus suvirinimo aparata ir jį atjungus nuo maitinimo tinklo. - Sujungti atgalinį suvirinimo srovės laidą su virinamu gaminiu kaip galima arčiau prie atliekamos siūlės.
• Išjungti suvirinimo aparatą ir atjungti nuo maitinimo tinklo prieš keičian Atliekant suvirinimo darbus negalima būti prie suvirinimo aparato, ant jo nusidėvėjusias degiklio dalis.
  ma Neatlikinėti suvirinimo darbų, kai kūnas yra suvirinimo kontūre. Laikyti abu laidus toje pačioje kūno pusėje.
• Sujungti atgalinj suvirinimo srovés laidą su virinamu gaminiu kaip galima arčiau prie atliekamos siūlės.
  ianAtliekant suvirinimo darbus negalima būti prie suvirinimo aparato, ant jo sēdēti, ar i ji remtis (minimalus atstumas: 50cm).

- Elektros installacija turi būti atliekama laikantis galiojančių darbo saugosNepalikti netoli suvirinimo kontūro metalinių magnetinių daiktų.

reikalavimų ir įstatymų.

- Suvirinimo aparatas turi buti prijungtas prie maitinimo sistemos tik neutraliu laidu su jžeminimu.

- Isitikinti, kad kištukas yra taisyklingai jkištas i jžemintą lizdą.

- Nenaudoti suvirinimo aparato drėgnose arba šlapiose vietose ar lyjant lietui.

- Nenaudoti laidų su pažeista izoliacija arba blogu kontaktu sujungimo vietose.

- Nevirinti ant taros, indų arba vamzdžių, kuriuose yra, arba buvo laikomi degūs skysčiai arba dujos.

- Vengti atlikti darbus ant medžiagų, kurios buvo valytos chloruotais tirpikliais, taip pat nedirbti netoliese minėtų medžiagų.

- Neatlikinėti suvirinimo darbų ant indų, kuriuose yra aukštas slėgis.

- Pašalinti iš darbo vietos visas degias medžiagas (pavyzdžiui, medieną, popierių, skudurus, ir t. t.).

- Užtikrinti tinkamą ventiliaciją arba naudoti jrangą, skirtą suvirinimo metu šalia lanko susidarantiems dūmams pašalinti; būtina sistemingai vertinti suvirinimo dūmu kiekio limitus, priklausomai nuo dūmu sudėties, koncentracijos ir išsilaikymo trukmės.

- Laikyti balloną atokiau nuo šilumos šaltinių, tame tarpe ir saulės spindulių (jei naudotas).

- Pritalkyti tinkamą elektros izollaciją degiklio, apdirbamo gaminio bei kit galimų jžemintų metalinių detalių, esančių darbo prieigose (paslekliamų), atpvilgiu.

Tai paprastai pasiekiama dévint šiam darbui skirtas apsaugines pirštine avalynę, galvos apdangalą ir kitą darbînę aprangą, bel naudojant Izollaclnes plokštes ar specialius paklotus.

- Visada apsaugoti akis specialiais filtrais, atitinkančiais UNI EN 169 arba UNI EN 379 standartus, Jle turi būti jmontuoti UNI EN 175 standartą atitinkančiose kaukėse arba šalmuose.

Dévéti specialią nedegią apsauginą aprangą (atitinkančią standarto UNI EN 11611 reikalavimus) bei suvirintojo pirštines (atitinkančias standarto UNI EN 12477 reikalavimus), tokiu būdu bus išvenglama ultravioletinių infraraudonuju spindulių, kuriuos sąlygoja lankas, poveikio epidermiui; apsauga turi būti išplėsta neatspindinčių ekranų arba užuolaidų pagalba kitiems asmenlms, kurie yra lanko prielgose.

- Triukšmingumas: Jeigu del ypatingai intensyvių suvirinimo operacijų pasireiðkia lygus arba didesnis nei 85 dB(A) poveikio darbo vietoje (LEPd), būtina naudoti atitinkamas individualios saugos prilemones (1 lent.).

- Suvirinimo srovės praėjimas iššaukia elektromagnetinių laukų susidaryn (EMF) aplink suvirinimo kontūrą.

Elektromagnetinlai laukal gall turèti įtakos kal kurlal medicininel įrangal (pvz. širdies stimuliatoriams, respiratoriams, metaliniams protezams ir t.t.). Turi būti imamasi deramų apsaugos priemonių siekiant apsaugoti asmenis, vartojančius tokią įrangą. Pavyzdžiui, uždrausti įelti į suvirinimo aparato eklspoatavimo zoną.

ašis suvirinimo aparatas atitinka visus techninius standartus produktams,

skirtiems išskirtinai profesionaliam naudojimui ir darbui pramoninėje aplinkoje. Bajinėje aplinkoje nėra garantuojamos elektromagnetinių laukų poveikio asmenims nustatytos apšvitinimo ribos.

Siekdamas sumažinti elektromagnetinio lauko poveikj, operatorius privalo atlikti tokias procedūras:

- Pritvirtinti kartu ir kaip galima arčiau abu suvirinimo laidus.

- Laikyti galva ir liemenj kaip galima toliau nuo suvirinimo konturo.

- Niekada nevynioti suvirinimo laidų aplink savo kūną.

gosNepalikti netoli suvirinimo konturo metalinių magnetinių daiktu.

- Minimalus atstumas d=20cm (Pav. O).

A klasès iranga:

Šis suvirinimo aparatas atitinka visus techninių standartų reikalavimus, keliamus produktams, skirtiems išskirtinai profesionaliam naudojimui ir darbui pramoninėje aplinkoje. Negarantuojamas elektromagnetinis suderinamumas buitinėse patalpose arba vietose, kur jranga yra tiesiogiai prijungta prie žemos įtampos maitinimo tinklo, skirto buitinėms reikmėms.

PAPILDOMOS ATSARGUMO PRIEMONÉS

juTURI BÜTI iš anksto įvertintos "Igaliotojo specialisto" ir visada atliekamos dalyvaujant kitiems asmenims, pasirengusiems intervencijai avarijos atveju. PRIVALOMA pritalkyti technines apsaugos priemones, aprašytas standarto "EN 60974-9: Lankinio suvirinimo jrenginiai. 9 dalis: jrengimas ir naudojimas" 7.10; A.8; A.10 skyriuose.

- TURI BÜTI draudžlama atlikti suvirinimo darbus, jei operatorius yra pakeltas auksčlau žemės, išskyrus atvejus, kai naudojamos apsauginės pakylos.

- ITAMPA TARP ELEKTRODU LAIKIKLIU ARBA DEGIKLIU: virinant viena gamini itukellais suvirinimo aparatais arba su kellis gaminius, sujungtus elektra, tarp skirtingu elektrodu laikikliu arba degikliu gali susidaryti pavojinga tuščios eigos jtampu suma, kurios dydis gali du kartus viršyti leistinas ribas. nesReikia, kad patyres koordinatorius atliktu instrumenti matavima, siekdamas nustatyti, ar yra pavojus ir ar gallma pritalkyti tinkamas apsaugos priemones, kaip nurodoma standarto "EN 60974-9: Lankinio suvirinimo jrenginal. 9 dalis: lrengimas ir naudojimas" 7.9 skyriuje.

KITI PAVOJAI

- IAPVIRTIMAS: pastatyti suvirinimo aparata ant horizontalaus paviršiaus, pritaikyto atitinkamo svorio išlaikymui; priešingu atveju (pavyzdžiui, esant ir nelygiai ar nevienalytei grindu dangai, ir t.t.) suvirinimo aparatas gali apvirsti.

- NAUDOJIMAS NE PAGAL PASKIRTJ: pavojinga naudoti suvirinimo aparata bet lygskomiems kitiems darbams, kitokiems nei pagal numatytą paskirtj (pavyzdžiui, vandentlekio vamzdžių atlitirpdymas).

- Draudžiama naudoti rankeną kaip priemonę suvirinimo aparato sustabdymui.

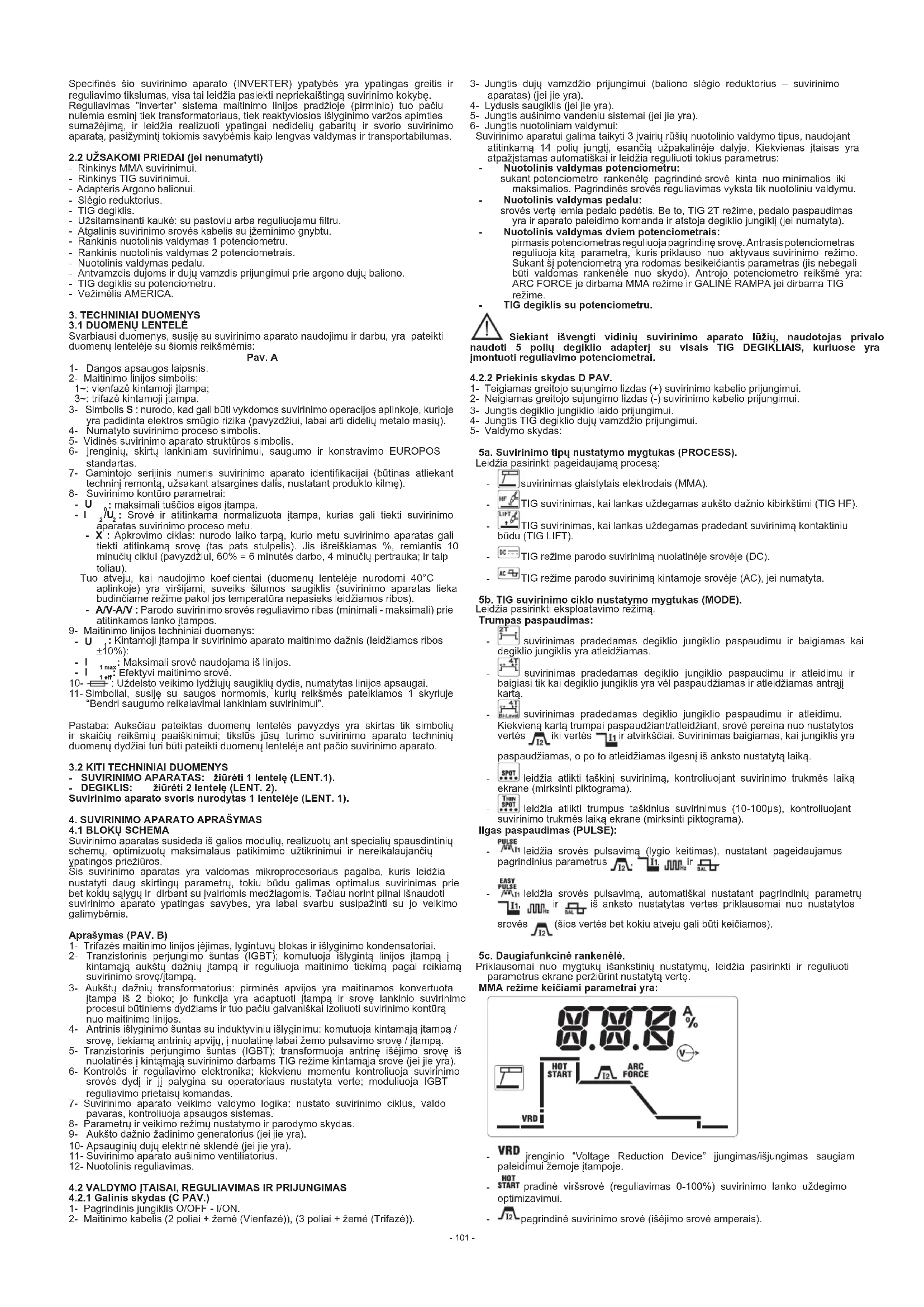

1. JVADAS IR BENDRAS APRAŠYMAS

2.1 IVADAS

Sis suvirinimo aparatas yra srovės šaltinis lankiniam suvirinimui, sukurtas specialiai mG (DC) (AC/DC) suvirinimui su HF arba LIFT uždegimu ir MMA suvirinimui glaistytais elektrodais (rutilo, rūgštínio, bazinio glaisto).

Specifinės šio suvirinimo aparato (INVERTER) ypatybės yra ypatingas greitis ir reguliavimo tikslumas, visa tai leidžia pasiekti nepriekaištingą suvirinimo kokybę. Reguliavimas "inverter" sistema maitinimo linijos pradžioje (pirminio) tuo pačiu nulemia esminį tiek transformatoriaus, tiek reaktyviosios išlyginimo varžos apimties sumažėjimą, ir leidžia realizuoti ypatingai nedidelių gabaritų ir svorio suvirinimo aparatą, pasižymintį tokiomis savybėmis kaip lengvas valdymas ir transportabilumas.

2.2 UŽSAKOMI PRIEDAI (jel nenumatyti)

• Rinkinys MMA suvirinimui.
• Rinkinys TIG suvirinimui.
• Adapteris Argono balionui.
• Slégio reduktorius.
• TIG degiklis
• Užsitamsinanti kaukė: su pastoviu arba reguliuojamu filtru.
• Atgalinis suvirinimo srovės kabelis su jžeminimo gnybtu.
• Rankinis nuotolinis valdymas 1 potenciometru.
• Rankinis nuotolinis valdymas 2 potenciometrais.
• Nuotolinis valdymas pedalu.
• Antvamzdis dujoms ir duju vamzdis prijungimui prie argono duju baliono.
• TIG degiklis su potenciometru.
• Vežimėlis AMERICA.

3. TECHNINIAI DUOMENYS

3.1 DUOMENU LENTELÉ

Svarbiausi duomenys, susije su suvirinimo aparato naudojimu ir darbu, yra pateikti duomenu lentelėje su šiomis reikšmėmis:

Pav. A

1- Dangos apsaugos laipsnis.
2- Maitinimo linijos simbolis:
1\~: vienfazé kintamoji itampa;
3\~: trifazè kintamoji jtampa.
3- Simbolis S : nurodo, kad gali būti vykdomos suvirinimo operacijos aplinkoje, kurioje yra padidinta elektros smūgio rizika (pavyzdžiui, labai arti didelių metalo masių).
4- Numatyto suvirinimo proceso simbolis.
5- Vidinės suvirinimo aparato struktūros simbolis.
6- Irenginių, skirtų lankiniam suvirinimui, saugumo ir konstravimo EUROPOS standartas.
7- Gamintojo serijinis numeris suvirinimo aparato identifikacijai (būtinas atliekant techninį remonta, užsakant atsargines dalis, nustatant produkto kilmę).
8- Suvirinimo konturo parametrai:
- U : maksimali tuščios eigos jtampa.
- I 2 /U 2 : Srovė ir atitinkama normalizuota įtampa, kurias gali tiekti suvirinimo aparatas suvirinimo proceso metu.
- X : Apkrovimo ciklas: nurodo laiko tarpą, kurio metu suvirinimo aparatas gali tiekti atitinkamą srove (tas pats stulpelis). Jis išreiškiamas %, remiantis 10 minučiu ciklui (pavyzdžiui, 60% = 6 minutės darbo, 4 minučiu pertrauka; ir taip toliau).
Tuo atveju, kai naudojimo koeficientai (duomenų lentelėje nurodomi 40°C aplinkoje) yra viršijami, suveiks šilumos saugiklis (suvirinimo aparatas lieka budinčiame režime pakol jos temperatūra nepasieks leidžiamos ribos).
- A/V-A/V : Parodo suvirinimo srovės reguliavimo ribas (minimali - maksimali) prie atitinkamos lanko jtampos.
9- Maitinimo linijos techniniai duomenys:
- U : Kintamoji įtampa ir suvirinimo aparato maitinimo dažnis (leidžiamos ribos ±10%):
- I : Maksimali srovė naudojama iš linijos.
- I max: Efektyvi maitinimo srové.
10- : Uždelsto veikimo lydžiujų saugiklių dydis, numatytas linijos apsaugai.
11- Simboliai, susiję su saugos normomis, kurių reikšmės pateikiamos 1 skyriuje "Bendri saugumo reikalavimai lankiniam suvirinimui".

Pastaba: Auksčiau pateiktas duomenų lentelės pavyzdys yra skirtas tik simbolių ir skaičių reikšmių paaiškinimui; tikslūs jūsų turimo suvirinimo aparato techninių duomenų dydžiai turi būti pateikti duomenų lentelėje ant pačio suvirinimo aparato.

3.2 KITI TECHNINIAI DUOMENYS

- SUVIRINIMO APARATAS: žiūrėti 1 lentelę (LENT.1).

- DEGIKLIS: žiūrėti 2 lentelę (LENT. 2).

Suvirinimo aparato svoris nurodytas 1 lentelėje (LENT. 1).

4. SUVIRINIMO APARATO APRAŠYMAS

4.1 BLOKU SCHEMA

Suvirinimo aparatas susideda iš galios modulių, realizuotų ant specialių spausdintinių schemų, optimizuotų maksimalaus patikimimo užtikrinimui ir nereikalaujančių ypatingos priežiūros.

Sis suvirinimo aparatas yra valdomas mikroprocesoriaus pagalba, kuris leidžia nustatyti daug skirtingų parametru, tokiu būdu galimas optimalus suvirinimas prie bet kokių sąlygų ir dirbant su įvairiomis medžiagomis. Tačiau norint pilnai išnaudoti suvirinimo aparato ypatingas savybes, yra labai svarbu susipažinti su jo veikimo galimybėmis.

Aprašymas (PAV. B)

1- Trifazės maitinimo linijos jėjimas, lygintuvų blokas ir išlyginimo kondensatoriai.
2- Tranzistorinis perjungimo šuntas (IGBT); komutuoja išlygintą linijos įtampa j kintamają aukštu dažnių įtampa ir reguliuoja maitinimo tiekimą pagal reikiamą suvirinimo srove/įtampa.
3- Aukštu dažnių transformatorius: pirminės apvijos yra maitinamos konvertuota įtampa iš 2 bloko; jo funkcija yra adaptuoti įtampa ir srove lankinio suvirinimo procesui būtiniems dydžiams ir tuo pačiu galvaniškai izoliuoti suvirinimo kontūrą nuo maitinimo linijos.
4- Antrinis išlyginimo šuntas su induktyviniu išlyginimu: komutuoja kintamają įtampa / srove, tiekiama antriniu apviju, j nuolatinę labai žemo pulsavimo srove / įlampa.
5- Tranzistorinis perjungimo šuntas (IGBT); transformuoja antrinę išėjimo srove iš nuolatinės j kintamaja suvirinimo darbams TIG režime kintamaja srove (jei jie yra).
6- Kontrolės ir reguliavimo elektronika; kiekvienu momentu kontroliuoja suvirinimo srovės dydį ir jį palygina su operatoriaus nustatyta verte; moduliuoja IGBT reguliavimo prietaisu komandas.
7- Suvirinimo aparato veikimo valdymo logika: nustato suvirinimo ciklus, valdo pavaras, kontroliuoja apsaugos sistemas.
8- Parametry ir veikimo režimu nustatymo ir parodymo skydas.
9- Aukšto dažnio žadinimo generatorius (jei jie yra).
10- Apsauginiu duiu elektrinė sklendė (iei iie vra).
11- Suvirinimo aparato aušinimo ventiliatorius.
12- Nuotolinis reguliavimas.

4.2 VALDYMO [TAISAI, REGULIAVIMAS IR PRIJUNGIMAS

4.2.1 Galinis skydas (C PAV.)

1- Pagrindinis jungiklis O/OFF - I/ON

2- Maitinimo kabelis (2 poliai + žemė (Vienfazė)), (3 poliai + žemė (Trifazė)).

3- Jungtis duju vamzdžio prijungimui (baliono slėgio reduktorius – suvirinimo aparatas) (jei jie yra).

4- Lydusis saugiklis (jei jie yra).

5- Jungtis aušinimo vandeniu sistemai (jei jie yra).

6- Jungtis nuotoliniam valdymui:

Suvirinimo aparatui galima taikyti 3 įvairių rūšių nuotolinio valdymo tipus, naudojant atitinkamą 14 polių jungtį, esančią užpakalinėje dalyje. Kiekvienas įtaisas yra atpažįstamas automatiškai ir leidžia reguliuoti tokius parametrus:

- Nuotolinis valdymas potenciometru:

sukant potenciometro rankenėlę pagrindinė srovė kinta nuo minimalios iki maksimalios. Pagrindinės srovės reguliavimas vyksta tik nuotoliniu valdymu.

- Nuotolinis valdymas pedalu:

srovės vertę lemia pedalo padėtis. Be to, TIG 2T režime, pedalo paspaudimas yra ir aparato paleidimo komanda ir atstoja degiklio jungikli (jei numatyta).

- Nuotolinis valdymas dviem potenciometrais:

pirmasis potenciometras reguliuoja pagrindinę srove. Antrasis potenciometras reguliuoja kitą parametrą, kuris priklauso nuo aktyvaus suvirinimo režimo. Sukant ši potenciometra yra rodomas besikeičiantis parametras (jis nebegali būti valdomas rankenėle nuo skydo). Antrojo potenciometro reikšmė yra: ARC FORCE je dirbama MMA režime ir GALINĖ RAMPA jei dirbama TIG režime.

- TIG degiklis su potenciometru.

Siekiant išvengti vidinių suvirinimo aparato lūžių, naudotojas privalo

naudoti 5 polių degiklio adapterį su visais TIG DEGIKLIAIS, kuriuose yra įmontuoti reguliavimo potenciometrai.

4.2.2 Priekinis skydas D PAV.

1- Teiqiamas greitojo sujungimo lizdas (+) suvirinimo kabelio prijungimui.
2- Neigiamas greitojo sujungimo lizdas (-) suvirinimo kabelio prijungimui.
3- Jungtis degiklio jungiklio laido prijungimui.
4- Jungtis TIG degiklio dujų vamzdžio prijungimui.

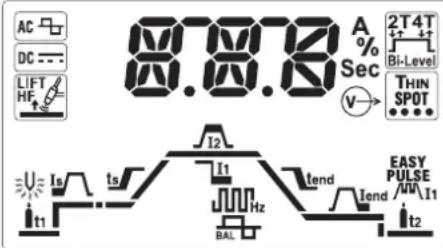

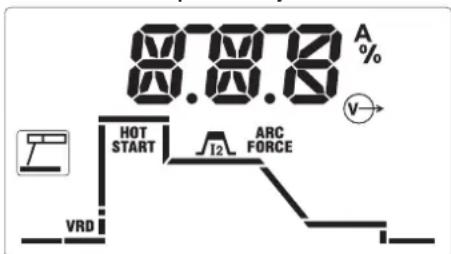

5- Valdymo skydas:

5a. Suvirinimo tipų nustatymo mygtukas (PROCESS).

Leidžia pasirinkti pageidaujamą procesą:

• suvirinimas glaistytais elektrodais (MMA).
• HF TIG suvirinimas, kai lankas uždegamas aukšto dažnio kibirkštimi (TIG HF).
• TIG suvirinimas, kai lankas uždegamas pradedant suvirinimą kontaktiniu būdu (TIG LIFT).
• [DC ---] TIG režime parodo suvirinimą nuolatinėje srovėje (DC).
• TIG režime parodo suvirinimą kintamoje srovėje (AC), jei numatyta.

5b. TIG suvirinimo ciklo nustatymo mygtukas (MODE).

Leidžia pasirinkti eksploatavimo režima.

Trumpas paspaudimas:

2T
- suvirinimas pradedamas degiklio jungiklio paspaudimu ir baigiamas kai degiklio jungiklis yra atleidžiamas.
- suvirinimas pradedamas degiklio jungiklio paspaudimu ir atleidimu ir baigiasi tik kai degiklio jungiklis yra vél paspaudžiamas ir atleidžiamas antrajji kartą.
- suvirinimas pradedamas degiklio jungiklio paspaudimu ir atleidimu. Kiekviena kartą trumpai paspaudžiant/atleidžiant, srovė pereina nuo nustatytos vertės iki vertės 11 ir atvirkščiai. Suvirinimas baigiamas, kai jungiklis yra
paspaudžiamas, o po to atleidžiamas ilgesni iš anksto nustatytą laiką.
- SPOT leidžia atlikti taškinį suvirinimą, kontroliuojant suvirinimo trukmės laiką ekrane (mirksinti piktograma).
- [THN SPOT] leidžia atlikti trumpus taškinius suvirinimus (10-100μs), kontroliuojant suvirinimo trukmės laiką ekrane (mirksinti piktograma).

Ilgas paspaudimas (PULSE):

• PULSE I1 leidžia srovės pulsavimą (lygio keitimas), nustatant pageidaujamus pagrindinius parametrus I2, I1, ir BAL
• EASY PULSE leidžia srovės pulsavimą, automatiškai nustatant pagrindinių parametru ir iš anksto nustatytas vertes priklausomai nuo nustatytos srovės (šios vertės bet kokiu atveju gali būti keičiamos).

5c. Daugiafunkciné rankenèlè.

Priklausomai nuo mygtuku išankstinių nustatymų, leidžia pasirinkti ir reguliuoti parametrus ekrane peržiūrint nustatytą verle.

MMA režime keičiami parametrai yra:

87.878 A % HOT START 12 ARC FORCE VRD

• VRD jrenginio "Voltage Reduction Device" jjungimas/išjungimas saugiam paleidimui žemoje jtampoje.
• HOT START pradiné viršsrové (reguliavimas 0-100%) suvirinimo lanko uždegimo optimizavimui.
• I2 pagrindinė suvirinimo srovė (išėjimo srovė amperais).

- FORCE dinaminė viršsrovė (reguliavimas 0-100%) suvirinimo takumui optimizavimui bei siekiant išvengti elektrodo prisiklijavimo.

TIG režime kelčiami parametrai yra:

87.8.18 A % Sec 2T4T Bi-Level THIN SPOT Is ts I1 tend EASY PULSE I1 BAL t2

• laikas pre-gas - apsauginių dujų sklidimo laikas prieš suvirinimo paleidimą (reguliavimas 0-10 sekundžių).
• pradinė srovė išlaikoma nustatytą laiką 2T režime (50μs) ir visą laiką, kuris lygus paspausto mygtuko išlaikymui 4T režime (reguliavimas 0-100%).
• tsF pradinės srovės rampos laikas, nuo. liki 1 vertės (reguliavimas 0.1-10 sekundžių). OFF būsenoje rampos nėra. IŠIDEMETI: parametrai I ir T gali būti keičiami ir nuotolinio valdymo pedalu, tačiau pats reguliavimaš turi būti atliktas priše įjungiant šį valdymo įtaisą.
• I2 pagrindinė suvirinimo srovė, PULSUOJANČIAME režime ir Bi-Level yra aukščiausio lygio srovė (išėjimo srovė amperais).
• I1 pagrindinė srovė, PULSUOJANČIAME režime ir Bi-Level yra dydis, kuris suvirinimo metu gali būti pakeičiamas pagrindine srove (reguliavimas amperais).
• J Hz pulsavimo dažnis ir modeliams AC/DC režime TIG AC reiškia suvirinimo srovės dažnj (reguliavimas hercais).
• BAL procentinis subalansavimas, PULSUOJANČIAME režime yra santykis tarp laiko, per kurj srovė yra aukščiausiame lygyje ir viso pulsavimo periodo, modellams AC/DC režime TIG AC reiškia santykį tarp teigiamos srovės laiko ir nelgiamos srovės laiko.
• galinės srovės rampos laikas, nuo I₂ iki Iₙd vertės (reguliavimas 0.1-10 sekundžių). OFF būsenoje rampos nėra.
• galinė srovė, 2T režime tai srovė, išlaikoma po galinės rampos, jei rampos laikas yra didesnis už nulj, 4T režime tai srovė, išlaikoma po galinės rampos visą laiką, kuomet išlieka paspaustas degiklio jungiklis.
• It2 laikas post-gas - apsauginiu duju sklidimo laikas nuo suvirinimo sustabdymo (reguliavimas 0-10 sekundžiu).
• išankstinio pašildymo energija, jei numatyta, tik modeliams AC/DC režime TIG AC reguliuoja elektrodo išankstinj pašildymą siekiant palengvinti startą (reguliavimas 2.6-53 A*s). OFF büsenoje išankstinio pašildymo nėra.

Kitos orientacinės ekrano piktogramos:

• ALARM perspėjimas/pavojaus signalas, paprastai suderintas su ekrane rodomu kodu, atkreipia dėmesį į galimą suvirinimo aparato gedimą/jsijungusi automatinį apsaugos įtaisą.
• šiluminis saugiklis, suderintas su ALARM ir kodu ekrane, praneša apie pasiektas vidinio perkaitimo apribojimo salygas.
• v→ aktyvi išvestis, parodo įtampos buvimą (jjungta galia) suvirinimo aparato išėjimo lizduose.
• nuotolinis valdymas, parodo nuotolinio valdymo prijungimą ir aktyvavimą.
  padėties žymeklis, režime 4T, kai yra žemesne už iš anksto nustatytą vertę, parodo minimalios pradinės srovės nustatymą, kuris, paspaudus mygtuką, parodo suvirinimo lanką. Tai leidžia tiksliai pasirinkti suvirinimo pradžios tašką (jei pradinė srovė yra nustatoma virš tam tikros ribos, ši funkcija automatiškai išsijungia).
• Default gamykliniai parametrai, parodo visų parametru nustatymą iš anksto nustatytomis vertėmis, kurios tinka daugybei operacijų. Naudotojas gali nustatyti norimą pagrindinę srove nekeisdamas kitų automatinių nustatymų.

Šią sąlygą galima vėl jjungti bet kuriuo metu išjungiant ir vėl jjungiant suvirinimo aparatą paspaudus daugiafunkcinės rankenėlės mygtuką (D PAV. - 5c).

Orientaciniai pavojaus pranešimai raidiniame skaitmeniniame ekrane (D PAV. - 5d):

• AL.1 : pirminės grandinės šiluminio saugiklio jsijungimas (jei numatytas).
• AL.2 : antrinės grandinės šiluminio saugiklio jsijungimas.
• AL.3 : maitinimo linijos viršitampės saugiklio isijungimas.
• AL.4 : maitinimo linijos jtampos trūkumo saugiklio jsijungimas.
• AL.8 : pagalbinė įtampa už intervalo ribų.

Darbo atsinaujinimas yra automatiškas pašalinus avarinės būsenos priežastį.

5. INSTALIAVIMAS

DĖMESIO! ATLIKTI VISAS INSTALIAVIMO IR ELEKTRINIŲ SUJUNGIMŲ OPERACIJAS TIK KAI SUVIRINIMO APARATAS YRA IŠJUNGTAS IR ATJUNGTAS NUO MAITINIMO TINKLO.

VISUS ELEKTRINIUS SUJUNGIMUS TURI ATLIKTI TIK PATYRES AR KVALIFIKUOTAS PERSONALAS.

Išpakuoti suvirinimo aparata, sumontuoti atskiras dalis, esančias pakuotėje.

5.1.1 Atgalinio kabelio-gnybto surinkimas (PAV. E)

5.1.2 Suvirinimo kabelio- elektrodų laikiklio gnybto surinkimas (PAV. F)

5.2 SUVIRINIMO APARATO PASTATYMAS

Suvirinimo aparato installavimui parinkti aplinką, kurioje nebūty klūčių aušinimo sistemos jėjimo ir išėjimo vietose (dirbtinė, ventilatoriaus sukelta cirkuliacija, jei jis naudojamas); taip pat įsitikinti, kad tuo pačiu metu nebūtų šiurbiamos konduktyvinės dulkės, koroziniai garai, drėgme, ir t.t. Išlaikyti aplink suvirinimo aparata bent 250 mm laisvos vietos.

DĖMESIO! Pastatyti suvirinimo aparata ant lygaus paviršiaus, galinčio i atitinkamą svorį. Taip bus išvengta jo apvirtimo ir pavojingo judėjimo.

5.3 PRIJUNGIMAS PRIE TINKLO

• Prieš vykdant bet kokius elektros sujungimus, būtina patikrinti, ar suvirinimo aparato duomenų lentelės dydžiai alitinka instaliacijos vietoje disponuojamą įtampą ir tinklo dažnį.
• Suvirinimo aparatas turi būti prijungiamas tik prie maitinimo sistemos su neutraliu laidininku sujungtu su žeme.
• Norint užtikrinti apsaugą nuo netiesioginių kontaktų, naudoti diferencijuotus tokių rūšiu perjungiklius:

- A tipo ( [\~] ) vienfaziuose aparatuose;

- B tipo ( ) trifaziuose aparatuose.

• Siekiant patenkinti standarto EN 61000-3-11 (Flicker) reikalavimus, patariamas suvirinimo aparato sujungimas prie maitinimo tinklo sąsajos tašku, kuriuose pilnutinė varža yra žemesnė nei:
  Zmax = 0.234 Ohm (1/N/PE 230V) 200A DC
• Suvirinimo aparatas neatitinka standarlo IEC/EN 61000-3-12 reikalavimų. Jei aparatas yra prijungiamas prie viešojo elektros maitinimo tinklo, atsakomybė už patikrinimą ar suvirinimo aparatas gali būti prijungiamas, tenka prijungėjui arba varlotojui (jei reikia, kreiptis į energijos linklų paskirstymo valdytoja).

5.3.1 Kištukas ir lizdas

Prijungti prie maitinimo kabelio normalizuotą kištuką, (2P + P.E) (1\~), (3P + P.E) (3\~) pritaikytą atitinkamai srovel ir paruošti maitinimo tinklo lizdą su lydžiaisiais saugikliais arba automatiniu pertraukikliu; specialus jžeminimo terminalas turi būti sujungtas su maitinimo linijos jžeminimo laidininku (geltonas-žalias). Lentelėje (1 LENT.) pateikiami rekomenduojami uždelsto veikimo lydžiųjų linijos saugiklių dydžiai amperais, parinkti remiantis nominalia maksimalia suvirinimo aparato tiekiama srove bei maitinimo tinklo nominalia įtampa.

DÈMESIO! Aukščiau išdėstytų taisyklių nesilaikymas sumažina jojo numatytos saugumo sistemos (į klasė) efektyvumą ir gali sukelti asmenīms (pavyzdžiui, elektros smūgio) ir materialinėms gėrybėms įžiui, gaisro).

5.4 SUVIRINIMO KONTÜRO SUJUNGIMAI

DÉMESIOI PRIEŠ VYKDYDAMI ŠIUOS SUJUNGIMUS, ISITIKINKITE, UVIRINIMO APARATAS YRA IŠJUNGTAS IR ATJUNGTAS NUO MAITINIMO

TINKLO

Lentelėje (1 LENT.) pateikiami rekomenduotini suvirinimo laidų matmenys (mm²) priklausomai nuo suvirinimo aparato tiekiamos maksimalios srovės.

5.4.1 TIG suvirinimas

Deqiklio sujungimas

- įvesti srovės padavimo kabelį i tam skirtą paviršinį gnybta (-). Sujungti trijų polių jungti (degiklio mygtukas) su tam skirtu lizdu. Sujungti degiklio dujų vamzdį su specialiu antvamzdžiu.

Atgalinio suvirinimo srovės kabelio prijungimas

- Yra prijungiamas prie virinamo gaminio arba prie metalinio darbastalio, ant kurio jis padėtas, bet koku atveju, kaip galima arčiau prie atliekamos siūlės. Šis kabelis turi būti prijungiamas prie gnybto su simboliu (+).

Prijungimas prie duju ballono.

• Priveržti slėgio sumažinimo ventilį prie dujų baliono vožtuvo, įterpiant specialų adapterį (jis yra tiekiamas kaip priedas), jei yra naudojamos Argono.
• Sujungti duju jleidimo vamzdji su adapteriu ir priveržti duotą žiedą.
• Atlaisvinti slėgio sumažinimo reguliavimo mova prieš atsukant baliono vožtuva.
• Atsukti baliona ir nureguliuoti pageidaujamą duju kiekį (l/min) pagal orientacinius naudojimo duomenis, žiurėti lentelę (LENT. 4); tolimesni duju tekejimo pakelitimai galės būti vykdomi suvirinimo metu pastoviai sukant slėgio reduktoriaus veržle Patikrinti vamzdžių ir antvamzdžių būkle.

DÉMESIO! Baigus darbą visada gerai užsukti duju baliono vožtuvą.

5.4.2 MMA suvirinimas

Beveik visi glaistyti elektrodai yra jungiami prie generatoriaus teigiamo poliaus (+); išskyrus elektrodus su rūgštiniu glaistu, kurie jungiami prie neigiamo (-) poliaus.

Suvirinimo kabelio elektrody laikiklio gnybto sujungimas

Baigias terminale specialiu gnybtu, kuris naudojamas atidengtos elektrodo dalies suspaudimui.

Šis laidas jungiamas prie gnybto, pažymėto simboliu (+).

Suvirinimo srovės atgalinio kabelio sujungimas

Jungiamas su virinamu gaminiu arba metaliniu darbastaliu, ant kurio padėtas gaminys, kaip galima arčiau prie atliekamos siūlės.

Sis laidas jungiamas prie gnybto, pažymėto simboliu (-).

Patarimai:

• Prisukti iki galo suvirinimo kabelių jungtis paviršiniuose lizduose (jei jie yra), kad būtų garantuojamas nepriekaištingas elektros kontaktas; priešingu atveju jungtys gali perkaisti, įmanomas jų greitas susidėvėjimas ir efektyvumo sumažėjimas.
• Naudoti kaip galima trumpesnius suvirinimo kabelius.
• Vengti naudoti metalines struktūras, kurios néra virinamų gaminių sudedamosios dalys, suvirinimo srovės atgalinio kabelio pakeitimui; tai gali būti pavojinga saugumo atžvilgiu ir pakenkti suvirinimo kokybei.

6. SUVIRINIMAS: PROCESO APRAŠYMAS

6.1 TIG SUVIRINIMAS

TIG suvirinimas yra toks suvirinimo procesas, kurio metu išnaudojama šiluma, gaunama iš elektros lanko, kuris yra uždegamas ir išlaikomas tarp nelydžiojo elektrodo (volframo) ir virinamo gaminio. Volframo elektrodas yra laikomas degiklio, kuris yra pritaikytas perduoti suvirinimo srovę ir apsaugoti patį elektrodą ir suvirinimo vonelę nuo atmosferos oksidacijos inertinių duju fliusu (paprastai argonas: Ar 99.5%), kuris sklinda iš keramikinio antgalio (PAV. G).

Norint pasiekti aukštos kokybės suvirinimą, labai svarbu naudoti tinkamo diametro elektrodą bei atitinkamą srove, žiūrėti lentele (3 LENT.).

Normalus elektrodo išsikišimas iš keramikinio antgalio yra 2-3mm, o kampiniame

suvirinime gali pasiekti 8mm.

Suvirinimas vykdomas sulydant siūlės kraštus. Labai mažo storio ir tinkamai paruoštiems (apytiksliai iki 1mm) gaminiams nereikia papildomų medžiagų (PAV. H). Didesnio storio gaminiams yra reikalingos pagrindinės medžiagos sudėtį atitinkančios bei tinkamo skersmens lazdelės, taip pat atitinkamas kraštų paruošimas (PAV. I). Norint pasiekti aukštą suvirinimo kokybę, patariama įsītikinti, kad virinami gaminiai yra kruopščiai nuvalyti, jų paviršius néra oksidavęsis, néra tepalu, aliejaus,tirpalų liekanų ir t.t.

6.1.1 HF ir LIFT uždegimas

HF uždegimas:

Elektros lanko uždegimas įvyksta ne dėl volframo elektrodo ir virinamo gaminio kontakto, bet dėl kibirkšties, kurią sukelia aukšto dažnio įrenginys.

Toks uždegimo būdas nereikalauja volframo jvedimo j suvirinimo vonelę, elektrodas nesusidėvi, be to galimas lengvas startas visose suvirinimo pozicijose.

Procesas:

Paspausti degiklio mygtuką, priartinant prie virinamo gaminio elektrodo galą (2 - 3mm), palaukti lanko użsidegimo perduoto HF impulsais, ir, użsidegus lankui, formuoti lydymo vonelę ant virinamo gaminio bei tęsti suvirinimą išilgai siūlės.

Jei pasitaiko sunkumai uždegant lanką, nepaisant lo, kad paduodamos dujos ir yra matomos HF iškrovos, nesistengti ištisai paveikti elektrodą HF, bet patikrinti jo paviršiaus vientisumą ir galo formą, o, esant reikalui, jį atnaujinti šlifuokliu. Ciklo pabaigoje srovė išnyksla nustatyta nuožulniaja rampa.

LIFT uždegimas:

Elektros lanko uždegimas jvyksta atitraukiant volframo elektrodą nuo virinamo gaminio. Toks uždegimo būdas sąlygoja mažesnius elektro-spindulinius trukdžius ir minimaliai sumažina volframo inkliuzijas ir elektrodo susidėvėjimą.

Procesas:

Paděti elektrodo galą ant virinamo gaminio lengvai jį paspaudžiant. Nuspausti iki galo degiklo mygtuką ir po kelių sekundžių pakelti elektrodą 2-3mm, taip bus pasiektas lanko uždegimas. Suvirinimo aparatas iš pradžių tiekia LIFT srove, o po kelių sekundžių pasiekiamas nustatytas suvirinimo srovės dydis. Ciklo pabaigoje srove išnyksta nustatyta nuožulniaja rampa.

6.1.2 TIG suvirinimas nuolatine strove

TIG suvirinimas nuolatine srove tinka visiems mažai legiruotams ir gausiai legiruotams angliniams plienams bei sunkiesiems metalams, tokiems kaip varis, nikelis, titanas ir jų lydiniai.

TIG suvirinimui nuolatine srove naudojant teigiamo poliaus elektrodus (-) dažniausiai yra pasirenkami 2% torio (raudonos spalvos juosta) arba 2% cerio (pilkos spalvos juosta) elektrodai.

Svarbu nusmailinti volframo elektrodus šlifuoklio pagalba, žiūr. PAV. L, atkreipiant dėmesį, kad jų smaigalys būtų nepriekaištingai koncentrinis, tokiu būdu bus išvengiama lanko nukrypimų. Labai svarbu nušlifuoti elektrodą išilgine kryptimi. Ši operacija turi būti kartojama periodiškai, priklausomai nuo elektrodo naudojimo ir susidėvėjimo, taip pat, kai elektrodas dirbant yra atsitiktinai užteršiamas, jis oksiduojasi arba buvo naudojamas netaisyklingai.

6.1.3 TIG AC suvirinimas (jei numatyta)

Šis suvirinimo būdas leidžia dirbti su metalais, tokiais kaip aliuminis ir magnis, ant kurių paviršiaus susidaro apsauginis ir izoliacinis oksidas. Pakeičiant suvirinimo srovės poliškumą, jmanoma “perkirsti” paviršinį oksido sluoksnį taip vadinamo “joninio smėliavimo” mechanizmo pagalba. Įtampa ant volframo elektrodo yra kintanti-teigiama (EP) ir neigiama (EN). EP metu oksidas yra pašalinamas nuo paviršiaus (“valymas” arba “beicavimas”), tai leidžia pudlinguoti. EN metu vyksta maksimalus šiluminim pasiskirstymas link viranimo gaminio, tai leidžia suvirinimą. Galimybė keisti balanso parametrą dirbant kintamaja srove leidžia iki minimumo sumažinti EP srovės laiką bei atlikti greitesnį suvirinimą.

Aukštesnės balanso parametro vertės leidžia greitesnį suvirinimą, geresnį jsiskverbimą, geriau sukoncentruotą lanką, siauresnę suvirinimo vonelę, bei ribotą elektrodo įkaitimą. Mažesnės šio parametro vertės leidžia geresnį virinamo gaminio išvalymą. Per žemos balanso vertės nustatymas gali iššaukti lanko ir nuoksiduotos dalies išplatėjimą, taip pat elektrodo perkaitimą, to pasekoje gali sukelti ir rutulių susidarymą ant elektrodo smaigalio bei apsunkinti lanko uždegimą bei pakenkti jo kryptingumui. Per aukštos balanso vertės pasirinkimas gali sąlygoti “nešvarios”, tamsiomis inkluzijomis užterštosts, suvirinimo vonelės susidarymą. Lentelėje (LENT. 4) yra apibendrinti suvirinimo kintamaja srove parametru keitimo padariniai.

Be to, galioja ir nurodymai, susije ir su pačiu suvirinimo procesu.

Lentelėje (LENT. 3) yra pateikti orientaciniai duomenys aliuminio suvirinimui, tinkamiausias elektrodo tipas yra gryno volframo (žalios spalvos juosta) elektrodas.

6.1.4 Procesas

- Rankenėlės pagalba nustatyti norimą suvirinimo srovės dydį; esant reikalui suvirinimą pritaikyti prie realaus reikiamo šiluminio pasiskirstymo.

- Paspasti degiklio mygtuka bei jsitikinti, ar degiklio duju fliusas yra taisyklingas; jei reikla, kalibruoti pre-gas ir post-gas trukmę, šis laikas turi būti reguliuojamas atsižvelgiant j darbo salygas, post-gas uždelsimas turi būti toks, kad sudarytų salygas elektro do ir suvirinimo vonelės atėšimui suvirinimo pabaigoje, tačiau užkertant kelią jų kontaktui su atmosfera (oksidacija ir užteršimas).

TIG režimas su 2 taktų seka:

- Paspaudus iki galo degiklio jungiklj (P.T.) atsiranda lankas su srove I. Véliau srové didéja pagal PRADINE RAMPĄ iki tol, kol pasiekiamas suvirinimo srovės dydis.

- Norint nutraukti suvirinimą, atleisti degiklio mygtuką leidżiant laipsniškai iśnykti srovei (jei jungta funkcija BAIGIAMOJI RAMPA) arba staigiam lanko nutraukimui bei po to sekančiu post-gas.

TIG režimas su 4 taktų seka:

- Pirmasis mygtuko paspaudimas uždega lanką su I_ srove. Atleidus mygtuką, srovė didėja pagal PRADINE RAMPĄ kol pasiekia suvirinimo srovės dydį; šis dydīs yra išlaikomas ir atleidus mygtuką. Kai mygtukas vėl paspaudžiamas, srovė mažeja pagal BAIGIAMAJĄ RAMPĄ pakol pasiekia I _ord dydį. Jis yra išlaikomas iki mygtuko atleidimo, tokiu būdu baigiamas suvirinimo ciklas ir pradedamas post periodas. Tuo tarpu jei funkcijos "BAIGIAMOJI RAMPĄ" metu mygludas yra atleidžiamas, suvirinimo ciklas baigiamas iš karto ir pradedamas post - gas periodas.

TIG režimas su 4 taktų seka ir BI-LEVEL:

- Pirmasis mygtuko paspaudimas uždega lanką su I, srove. Atleidus mygtuką, srovė didėja pagal PRADINĖ RAMPĄ kol pasiekia suvirinimo srovės dydį; šis dydis yra išlaikomas ir atleidus mygtuką. Kiekvieną kartą pakartotinai spaudžiant mygtuką (laikas, kuris praeina nuo paspaudimo ir atleidimo turi būti gana trumpas), srovė kis nuo nustatyto parametro BI-LEVEL I, dydžio iki pagrindinės srovės I, vertės.

- Laikant paspaudus mygtuka ilgesnj laika, srovė mažėja pagal BAIGIAMAJA RAMPA iki I _epd dydžio. Jis yra išlaikomas iki mygtuko atleidimo, tokiu būdu baigiamas suvirinimo ciklas ir pradedamas post periodas. Tuo tarpu jei funkcijos "BAIGIAMOJI RAMPA" metu mygtukas yra atleidžiamas, suvirinimo ciklas baigiamas iš karto ir pradedamas post - gas periodas (PAV.M).

TIG SPOT ir TIG THIN SPOT režimai:

- Suvirinimas atliekamas laikant paspaudus degiklio mygtuką iki tol, kos bus pasiektas iš anksto nustatytas laikas (spot laikas).

6.2 MMA SUVIRINIMAS

- Labai svarbu vadovautis elektrodų gamintojų nurodymais dėl teisingo poliškumo ir optimalios suvirinimo srovės (paprastai tokie nurodymai būna pateikti ant elektrodų pakuotės).

- Suvirinimo srovė turi būti reguliuojama pagal naudojamo elektrodo diametra ir pageidaujamą suvirinimo siūlės tipą; žemiau pateikiami suvirinimo srovių pavyzdžiai įvairių diametru elektrodams:

∅ Elektrodas (mm)	Suvirinimo srovė (A)
	Min. Maks.
1.6 25 50
2 40 80
2.5 60	110
3.2 80	160
4 120	200
5 150	280
6 200	350

- Reikia atkreipti dėmesį į tai, kad to paties diametro elektrodams stipresnė srovė parenkama vykdant horizontalius suvirinimus, tuo tarpu vertikaliems suvirinimams ar virinant virš galvos lygio turi būti parenkama žemesnė srovės vertė.

- Apart pasirenkamo srovës intensyvumo, mechanines suvirinimo siūlës savybes sąlygoja ir kiti suvirinimo parametrai, tokie kaip lanko ilgis, darbo spartumas ir pozicija, elektrodu diametras ir kokybë (tinkamas elektrodu sandēliavimas: saugoti nuo drègmës ir laikyti specialiose pakuotëse arba dëžëse).

- Suvirinimo savybės priklauso ir nuo suvirinimo aparato ARC-FORCE (dinaminio suderinimo) reikšmių. Šis parametras gali būti nustatomas nuo skydo, arba gali būti parenkamas nuotoliniu valdymu 2 potenciometrais.

- Ísidéměkite, kad aukštesnés ARC-FORCE vertės leidžia gilesnį įsiskverbimą ir sudaro sąlygas suvirinimui bet kokioje pozicijoje dažniausiai naudojant bazinius elektrodus, prie žemu ARC-FORCE verčių paprastai naudojami rutilo elektrodai, tai sąlygoja minkštesnį lanką, jis būna be pursłu.

Suvirinimo aparatas, be to, yra pritaikytas ir HOT START ir ANTI STICK įtaisams, kurie garantuoja lengvą startą ir neleidžia elektrodui prilipti prie virinamo gaminio.

6.2.1 Procesas

- Laikant apsauginę kaukę PRIEŠ VEIDA, brūkštelėti elektrodo galu j virinamą gaminį atliekant panašų judesį lyg uždegant degtuką; tai yra teisingiausias lanko uždegimo būdas.

DÉMESIO: NETRANKYTI elektrodo j virinamą gaminj; taip rizikuojama pažeisti jo glaistą ir apsunkinti lanko użdegima.

- Uždegus lanką, stengtis išlaikyti atstumą iki virinamo gaminio, lygų naudojamo elektrodo diametrui ir suvirinimo metu stengtis pastoviai išlaikyti šį atstumą; svarbu prisiminti, kad elektrodo pasvirimas judėjimo kryptimi turėtų būti apytiksliai 20-30 laipsnių.

- Suvirinimo siūlės pabaigoje, patraukti elektrodo galą šiek tiek atgal palyginus su judėjimo kryptimi, virš suvirinimo kraterio ji užpildant, greitu judesiu pakelti elektrodą iš suvirinimo vonelės ir užgesinti lanką (SUVIRINIMO SIŪLĖS CHARAKTERISTIKOS - PAV. N).

7. PRIEŽIŪRA

DĖMESIO! PRIEŠ VYKDANT BET KOKIAS PRIEŽIŪROS OPERACIJAS, NTI, KAD SUVIRINIMO APARATAS YRA IŠJUNGTAS IR ATJUNGTAS NUO IMO TINKLO.

7.1 NUOLATINĖ PRIEŽIŪRA

NUOLATINÉS PRIEŽIŪROS OPERACIJAS GALI ATLIKTI OPERATORIUS.

7.1.1 DEGIKLIO PRIEŽIŪRA

- Stengtis nepadėti degiklio ir jo laido ant karštų gaminių; tai gali sukelti izoliuojančių medžiagų išsilydimą bei degiklio gedimą.

- Periodiškai tikrinti vamzdyno ir dujotakių stovį.

- Atidžiai sujungti elektrodo suveržimo gnybta, gnybto jtvarą su elektrodo skersmeniu, taip bus išvengta perkaitimų, prastos dujų difuzijos ir su tuo susijusio blogo veikimo.

- Prieš kiekvieną naudojimą patikrinti išsikišusių degiklio dalių: antgalio, elektrodo, elektrodo suveržimo gnybto, dujų difuzoriaus nusidėvėjimo lygį ir sumontavimo kokybę.

7.2 SPECIALIOJI TECHNINĖ PRIEŽIŪRA

SPECIALIOSIOS TECHNINÉS PRIEŽIÜROS OPERACIJAS PRIVALO ATLIKTI TIK PATYRÈS ARBA ELEKTROMECHANIKOS SRITYJE SPECIALIZUOTAS PERSONALÁS, BÛTINA LAIKYTIS TECHNINIO STANDARTO IEC/EN 60974-4 REIKALAVIMÚ.

DĖMESIO! PRIEŠ NUIMANT SUVIRINIMO APARATO ŠONINIUS SKYDUS EKANT BET KOKIAS OPERACIJAS APARATO VIDUJE, IŠITIKINTI, KAD NIMO APARATAS YRA IŠJUNGTAS IR ATJUNGTAS NUO MAITINIMO.

Bet kokie patikrinimai suvirinimo aparato viduje, atliekami neatjungus įtampos, dėl tiesioginio kontakto su detalėmis, kuriomis teka srovė, gali sukelti stipru elektros smūgį Ir/arba sąlygotl suželdimus dėl tiesloglnio kontakto su judančiomis dallimis.

- Reguliariai (periodiškumas priklauso nuo naudojimo dažnio ir nuo dulkių kiekio aplinkoje) tikrinti suvirinimo aparato vidų ir labai mikštu šepečiu arba tinkamais valikliais pašalinti dulkes, susikaupusias ant elektroninių plokščių.

- Esant progai patikrinti, ar elektriniai sujungimai yra gerai priveržti, ir ar nepažeista laidu izoliacija.

- Minėtų operacijų pabaigoje vėl sumontuoti suvirinimo aparato šoninius skydus gerai prisukant varžtus.

- Absoliučiai vengti vykdyti suvirinimo darbus prie atviro suvirinimo aparato.

- Po techninės priežiūros ar remonto darbų atlikimo, atnaujinti prieš tai buvusias jungtis ir kabelų sujungimus, atkreipiant dėmesį, kad jie nesusiliestų su judančiomis detalėmis arba dalimis, kurios gali įkaisti iki aukštų temperatųrų. Visus laidininkus perrišti dirželiais, kaip buvo anksčiau, atkreipiant dėmesį ir išlaikant tarp jų atskirus pirminės grandinės aukštos įtampos sujungimus nuo antrinių žemos įtampos sujungimų.

Vėl surenkant konstrukciją, naudoti visas originalias veržles ir varžtus.

8. GEDIMU PAIEŠKA

NEPATENKINAMO SUVIRINIMO APARATO DARBO ATVEJU, PRIEŠ ATLIEKANT SISTEMATINI PATIKRINIMA AR KREIPIANTIS J JUSU TECHNINIO APTARNAVIMO

CENTRA, PATIKRINTI AR:

• Suvirinimo srové, reguliuojama potenciometro pagalba pagal graduotą skalę (amperais), yra tinkama naudojamų elektrody diametrui ir tipui.
• Pagrindiniui jungikliui esant pozicijoje "ON", dega atitinkama lemutė; priešingu atveju sutrikimas paprastai susijęs su maitinimo linija (laidai, lizdas ir/arba kištukas, lydieji saugikliai, ir t.t.).
• Nedega geltonas indikatorius, nurodantis šiluminio saugiklio jsijungimą dėl per aukštos ar per žemos įtampos arba trumpo sujungmo.
• Isitikinti, kad buvo laikomasi nominalaus apkrovimo ciklo; šiluminio saugiklio isijungimo atveju, palaukti natūralaus įrenginio atvėsimo, patikrinti ventiliatoriaus veikima.
• Patikrinti linijos jtampa: jeigu jos vertė yra per žema arba per aukšta, suvirinimo anaratas lieka užblokuotas.
• Patikrinti, ar nėra trumpo sujungimo suvirinimo aparato išėjimo angoje: tokiu atveju pašalinti trukdžius.
• Šuvirinimo kontūro sujungimai yra taisyklingi, ypač, ar įžeminimo laido gnybtas tikrai sujungtas su virinamu gaminiu ir be izoliuojančių medžiagų įsikišimo (pavyzdžiui, dažu).

• Naudojamos apsauginės dujos yra tinkamos (Argonas 99.5%) ir teisingas jų kiekis.

• KAARKEEVITUSE ÜLDISED OHUTUSNÖUDED 105

• SISSEJUHATUS JA ÜLDINE KIRJELDUS ....105

2.1 SISSEJUHATUS....105

2.2 TELLITAVAD LISASEADMED (kui pole ette nähtud) 106

1. TEHNILISED ANDMED ....106

3.1 ANDMEPLAAT....106

3.2 ÜLEJÄÄNUD TEHNILISED ANDMED....106

1. KEEVITUSAPARAADI KIRJELDUS 106

4.1 PLOKKIDE SKEEM 106

4.2 KONTROLL-, SEADISTUS- JA ÜHENDUSSEADMED....106

4.2.1 Tagapaneel (JOON. C)....106

4.2.2 Esipaneel JOON. D....106

1. PAIGALDAMINE ....107

6.1.4 Darba procedūra

6.2.1 Darba procedūra

Gamintojas garantujoa nepriekaštiinga jrenginio veikimą ir ispareigoja nemokamai pakeisti gaminio dalis, susidėvėjusias as usigadinusias dėl prastos medžiagos kokybės ar dėl konstrukcijos defektų 12 mėnesių laikotarpyje nuo jrenginio paleidimo datos, kuri turi būti palludyta pažymėjimu. Gražinami jrenginiai, net ir galjoant garantijai, turi būti siunčiami ir bus sugražinti atgal PIRKĖJO lėšomis. Išimtį aukščiau aprašytai sąhygai sudaro prietaisai, kurie pagal 1999/44/EC Europos direktyva gali būti laikomi plataus vartojimo prekėmis bei yra parduodami tik ES šalyse. Garantinis pažymėjimas galioja tik tuo atveju, jei yra lydimas fiskalinio čekio arba pratystamo dokumento. J garantija nėra įtraukti nesklandumai, susiję su netinkamu prietaiso naudojimu, aplaidumu ar prasta jo priežiūra. Gamintojas taip pat atsiriboa nuo atsakomybės už bet kokius tiesloginius ar netiesloginius nuostolius.

(ET) GARANTII
