NAUDOJIMO INSTRUKCIJA Drive 9000 Telwin

NAUDOJIMUI Siekiant sumažinti asmenų sužeidimo ir įrangos sugadinimo riziką, patariama visada naudoti paleidiklį laikantis pagrindinių saugos reikalavimų. - Patyrimo neturintys asmenys, prieš naudodami prietaisą, turi būti tinkamai apmokyti. - Vaikams nuo 8 metų amžiaus ir asmenims su ribotais ziniais, jusliniais arba protiniais gebėjimais arba asmenims, neturintiems pakankamai patirties ir žinių, šį įrenginį leidžiama naudoti tik prižiūrint kitam asmeniui arba jei jie buvo apmokyti kaip saugiai naudotis įrenginiu ir supranta apie galimus pavojus. - Vaikams žaisti su įrenginiu draudžiama. - Vaikams atlikti valymo ir naudotojui skirtus techninės priežiūros darbus, jei neprižiūri kitas asmuo, draudžiama.

Apsaugoti akis. Dirbant su švino rūgšties akumuliatoriais visada naudoti apsauginius akinius.

Vengti kontaktų su akumuliatoriaus rūgštimi. Apsiliejimo ar kontakto su rūgštimi atveju, nedelsiant nuplauti švariu vandeniu pažeistą vietą. Tęsti skalavimą iki tol, kol atvyks medikai.

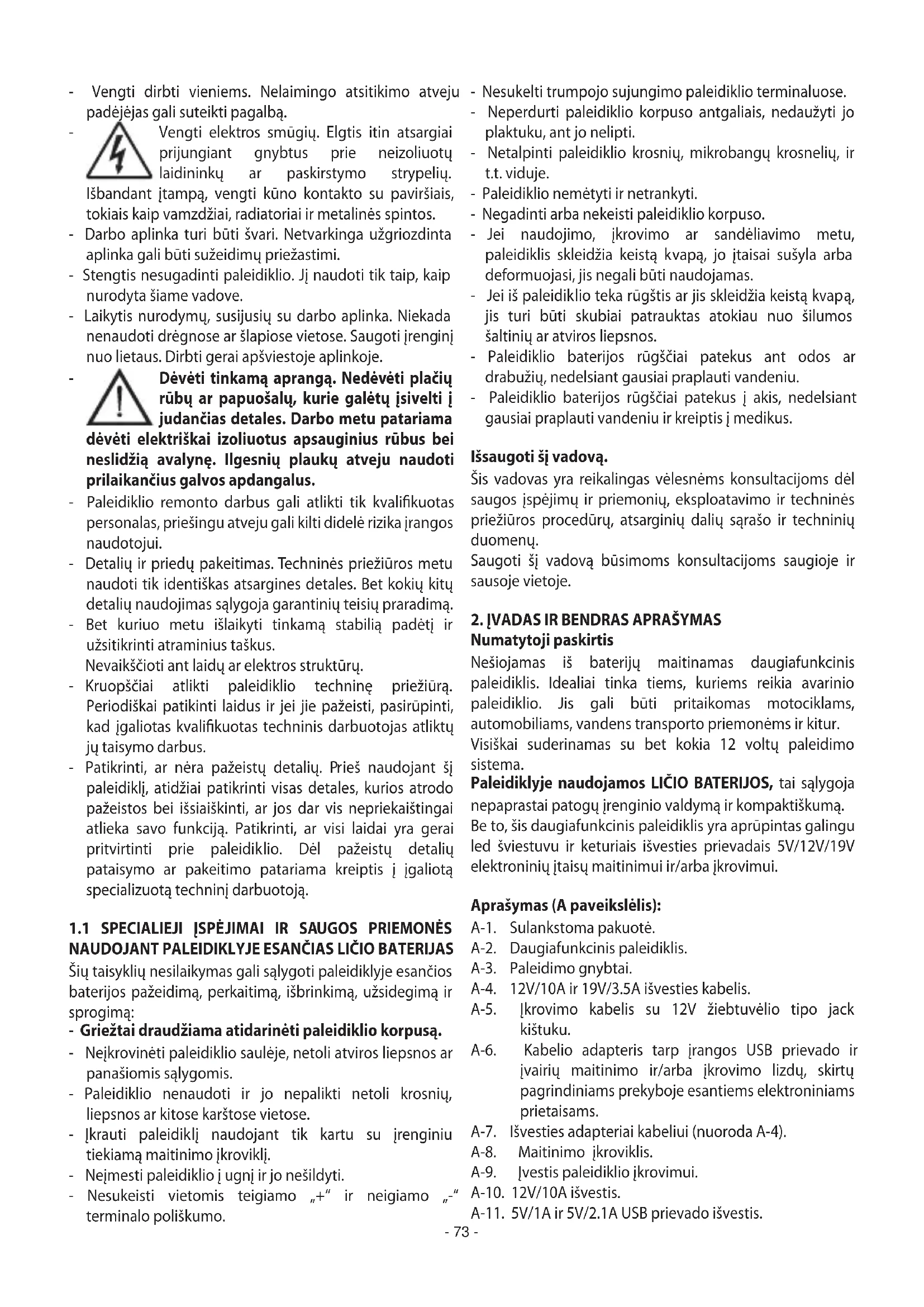

Labai svarbu taisyklingai sujungti laidų poliškumą: Prijungti raudonos spalvos įkrovimo gnybtą prie teigiamo akumuliatoriaus gnybto (simbolis +). Prijungti juodos spalvos įkrovimo gnybtą prie automobilio važiuoklės, toliau nuo akumuliatoriaus ir nuo degalų tiekimo sistemos. - Paleidiklį naudoti gerai vėdinamoje aplinkoje. Nebandyti atlikti paleidimų, jei netoli yra dujos ar degūs skysčiai. - Neleisti juodiems ir raudoniems gnybtams susiliesti, nes tai gali sąlygoti jų pačių arba kitų metalinių daiktų išsilydimą. Gnybtus padėti tik ant specialių laikiklių. - TIK 12 VOLTŲ SISTEMOMS! Naudoti tik su automobiliais, aprūpintais 12 voltų elektros sistemomis. - NAUDOTI TIK AVARINIAIS ATVEJAIS: nenaudoti paleidiklio vietoj automobilio variklio. Naudoti išskirtinai tik paleidimui.- 73 - - Vengti dirbti vieniems. Nelaimingo atsitikimo atveju padėjėjas gali suteikti pagalbą.

Vengti elektros smūgių. Elgtis itin atsargiai prijungiant gnybtus prie neizoliuotų laidininkų ar paskirstymo strypelių. Išbandant įtampą, vengti kūno kontakto su paviršiais, tokiais kaip vamzdžiai, radiatoriai ir metalinės spintos. - Darbo aplinka turi būti švari. Netvarkinga užgriozdinta aplinka gali būti sužeidimų priežastimi. - Stengtis nesugadinti paleidiklio. Jį naudoti tik taip, kaip nurodyta šiame vadove. - Laikytis nurodymų, susijusių su darbo aplinka. Niekada nenaudoti drėgnose ar šlapiose vietose. Saugoti įrenginį nuo lietaus. Dirbti gerai apšviestoje aplinkoje.

Dėvėti tinkamą aprangą. Nedėvėti plačių rūbų ar papuošalų, kurie galėtų įsivelti į judančias detales. Darbo metu patariama dėvėti elektriškai izoliuotus apsauginius rūbus bei neslidžią avalynę. Ilgesnių plaukų atveju naudoti prilaikančius galvos apdangalus. - Paleidiklio remonto darbus gali atlikti tik kvalikuotas personalas, priešingu atveju gali kilti didelė rizika įrangos naudotojui. - Detalių ir priedų pakeitimas. Techninės priežiūros metu naudoti tik identiškas atsargines detales. Bet kokių kitų detalių naudojimas sąlygoja garantinių teisių praradimą. - Bet kuriuo metu išlaikyti tinkamą stabilią padėtį ir užsitikrinti atraminius taškus. Nevaikščioti ant laidų ar elektros struktūrų. - Kruopščiai atlikti paleidiklio techninę priežiūrą. Periodiškai patikinti laidus ir jei jie pažeisti, pasirūpinti, kad įgaliotas kvalikuotas techninis darbuotojas atliktų jų taisymo darbus. - Patikrinti, ar nėra pažeistų detalių. Prieš naudojant šį paleidiklį, atidžiai patikrinti visas detales, kurios atrodo pažeistos bei išsiaiškinti, ar jos dar vis nepriekaištingai atlieka savo funkciją. Patikrinti, ar visi laidai yra gerai pritvirtinti prie paleidiklio. Dėl pažeistų detalių pataisymo ar pakeitimo patariama kreiptis į įgaliotą specializuotą techninį darbuotoją.

1.1 SPECIALIEJI ĮSPĖJIMAI IR SAUGOS PRIEMONĖS

NAUDOJANT PALEIDIKLYJE ESANČIAS LIČIO BATERIJAS Šių taisyklių nesilaikymas gali sąlygoti paleidiklyje esančios baterijos pažeidimą, perkaitimą, išbrinkimą, užsidegimą ir sprogimą: - Griežtai draudžiama atidarinėti paleidiklio korpusą. - Neįkrovinėti paleidiklio saulėje, netoli atviros liepsnos ar panašiomis sąlygomis. - Paleidiklio nenaudoti ir jo nepalikti netoli krosnių, liepsnos ar kitose karštose vietose. - Įkrauti paleidiklį naudojant tik kartu su įrenginiu tiekiamą maitinimo įkroviklį. - Neįmesti paleidiklio į ugnį ir jo nešildyti. - Nesukeisti vietomis teigiamo „+“ ir neigiamo „-“ terminalo poliškumo. - Nesukelti trumpojo sujungimo paleidiklio terminaluose. - Neperdurti paleidiklio korpuso antgaliais, nedaužyti jo plaktuku, ant jo nelipti. - Netalpinti paleidiklio krosnių, mikrobangų krosnelių, ir t.t. viduje. - Paleidiklio nemėtyti ir netrankyti. - Negadinti arba nekeisti paleidiklio korpuso. - Jei naudojimo, įkrovimo ar sandėliavimo metu, paleidiklis skleidžia keistą kvapą, jo įtaisai sušyla arba deformuojasi, jis negali būti naudojamas. - Jei iš paleidiklio teka rūgštis ar jis skleidžia keistą kvapą, jis turi būti skubiai patrauktas atokiau nuo šilumos šaltinių ar atviros liepsnos. - Paleidiklio baterijos rūgščiai patekus ant odos ar drabužių, nedelsiant gausiai praplauti vandeniu. - Paleidiklio baterijos rūgščiai patekus į akis, nedelsiant gausiai praplauti vandeniu ir kreiptis į medikus. Išsaugoti šį vadovą. Šis vadovas yra reikalingas vėlesnėms konsultacijoms dėl saugos įspėjimų ir priemonių, eksploatavimo ir techninės priežiūros procedūrų, atsarginių dalių sąrašo ir techninių duomenų. Saugoti šį vadovą būsimoms konsultacijoms saugioje ir sausoje vietoje.

2. ĮVADAS IR BENDRAS APRAŠYMAS

Numatytoji paskirtis Nešiojamas iš baterijų maitinamas daugiafunkcinis paleidiklis. Idealiai tinka tiems, kuriems reikia avarinio paleidiklio. Jis gali būti pritaikomas motociklams, automobiliams, vandens transporto priemonėms ir kitur. Visiškai suderinamas su bet kokia 12 voltų paleidimo sistema. Paleidiklyje naudojamos LIČIO BATERIJOS, tai sąlygoja nepaprastai patogų įrenginio valdymą ir kompaktiškumą. Be to, šis daugiafunkcinis paleidiklis yra aprūpintas galingu led šviestuvu ir keturiais išvesties prievadais 5V/12V/19V elektroninių įtaisų maitinimui ir/arba įkrovimui. Aprašymas (A paveikslėlis): A-1. Sulankstoma pakuotė. A-2. Daugiafunkcinis paleidiklis. A-3. Paleidimo gnybtai. A-4. 12V/10A ir 19V/3.5A išvesties kabelis. A-5. Įkrovimo kabelis su 12V žiebtuvėlio tipo jack kištuku. A-6. Kabelio adapteris tarp įrangos USB prievado ir įvairių maitinimo ir/arba įkrovimo lizdų, skirtų pagrindiniams prekyboje esantiems elektroniniams prietaisams. A-7. Išvesties adapteriai kabeliui (nuoroda A-4). A-8. Maitinimo įkroviklis. A-9. Įvestis paleidiklio įkrovimui. A-10. 12V/10A išvestis. A-11. 5V/1A ir 5V/2.1A USB prievado išvestis.- 74 - A-12. 19V/3.5A išvestis. A-13. LED šviestuvas. A-14. Išvesties lizdas paleidimo gnybtams (nuoroda A-3). A-15. ON/OFF mygtukas įkrovimo lygiui, išvesties prievadams (nuoroda A-11 ir 12) ir led šviestuvui. A-16. Vidinės baterijos įkrovimo lygio signalinė lemputė.

PALEIDIKLIO PASTATYMAS Eksploatavimo metu paleidiklį pastatyti stabiliai, ant horizontalaus plokštaus paviršiaus.

DĖMESIO: atlikti nurodytus darbus kruopščiai laikantis žemiau nurodytos tvarkos! Niekada neleisti juodajam ir raudonajam gnybtui susiliesti tarpusavyje arba paliesti paprastą laidininką! - Įsitikinti, ar norimas paleisti automobilis ar vandens transporto priemonė yra išjungti (jungiklis arba užvedimo raktelis OFF padėtyje). - Pirmiausia prijungti raudonąjį TEIGIAMĄ (POS.) gnybtą (+) prie TEIGIAMO (POS.) (+) akumuliatoriaus terminalo, paskui prijungti juodąjį NEIGIAMĄ (NEG.) gnybtą (-) prie transporto priemonės važiuoklės arba prie NEIGIAMO (NEG.) (-) akumuliatoriaus terminalo. DĖMESIO: šių taisyklių nepaisymas gali turėti įtakos įrangos eksploatavimo laikui: - Nustatyti transporto priemonės jungiklį paleidimo padėtyje ne ilgiau kaip 3 sekundes. - Jei automobilis ar vandens transporto priemonė neužsiveda, palaukti bent 15 sekundžių prieš bandant antrą kartą. - Jei i po antrojo karto variklis neužsiveda, palaukti bent 2 minutes prieš vėl pakartojant bandymą. Po užvedimo ir veikiant varikliui, griežtai laikytis šių nurodymų sekos: - Atjungti juodąjį gnybtą (neigiamą) nuo transporto priemonės. - Atjungti raudonąjį gnybtą (teigiamas) nuo transporto priemonės. - Ištraukti iš paleidiklio paleidimo laidų jungtį - Padėti laidus ir paleidiklį į jų vietas specialioje pakuotėje. Patariama įkrauti paleidiklį kai tik tai bus įmanoma.

4.2 Paleidiklio kaip maitinimo ir/arba įkrovimo

prietaiso naudojimas: - Parinkti išvesties laidą (A-4 pav. arba A-6 pav.) su terminalu, tinkančiu ketinamai maitinti įrangai (A-7 pav.) bei atsižvelgiant į reikiamą įtampą/srovę; - Įvesti laido terminalą į atitinkamą paleidiklio išvesties prievadą (A-10, 11, 12 pav.); - Paspausti pav. A-15 pavaizduotą ON mygtuką - Įvesti kitą laido terminalą į norimą maitinti įrenginį;

4.3 LED šviestuvo naudojimas

- Pastoviam led šviestuvo įjungimui, laikyti paspaudus mygtuką ON (A-15 pav.) keletą sekundžių. Tada iš eilės paspausti mygtuką: - vieną kartą - mirksinčio šviestuvo įjungimui; - du kartus - avarinio signalo įjungimui; - tris kartus - šviestuvo išjungimui.

Svarbu! Norint pasiekti didžiausią baterijos efektyvumą, įkrauti prieš naudojimą, po kiekvieno naudojimo ir bet kokiu atveju kas 3 mėnesius. Bloką galima pakrauti naudojant 230VAC maitinimą (su įrenginiu tiekiamo įkroviklio pagalba, A-8 pav.) arba specialų laidą su 12V jack kištuku (A-5 pav.). Norint patikrinti, ar baterija turi būti įkrauta, paspausti A-15 pav. pavaizduotą mygtuką. A-16 pav. signalinės led lemputės parodo baterijos įkrovimo stovį, jis yra tuo didesnis, juo šviečia daugiau led lempučių: - šviečia tik viena led lemputė: baterija yra išsikrovusi; - šviečia visos led lemputės: baterija yra pilnai įkrauta;

5.1 įkrovimas naudojant 100Vac - 240Vac 50/60Hz

maitinimą DĖMESIO: Naudoti tik kartu su įrenginiu tiekiamą įkroviklį! - Įvesti įkroviklio kištuką (A-8 pav.) į 230Vac lizdą arba į kitą, kuris būtų suderinamas su įkroviklio įtampa. - Po to įvesti specialų išvesties kištuką į A-9 pav. pavaizduotą įkrovimo lizdą. - A-16 pav. signalinės led lemputės užsidega paeiliui kai blokas yra įkraunamas ir visos šviečia kai įkrovimas baigiamas. - Paleidiklis yra aprūpintas kontrolės įtaisu, kuris leidžia išvengti baterijos ar įkroviklio perkrovos. Palikti sistemą krautis visą reikiamą laiką.

5.2 Įkrovimas automobilyje naudojant 12Vdc

maitinimą: - Įvesti tiekiamo kabelio žiebtuvėlio kištuką jack (A-5 pav.) į specialų lizdą automobilyje ar vandens transporto priemonėje. - Įvesti kitą tiekiamo kabelio terminalą į paleidiklio įkrovimo lizdą (A-9 pav.).

6. BATERIJOS ŠALINIMAS

Išeikvota paleidiklio baterija turėtų būti perdirbama. Kai kuriose valstybėse tai yra privaloma. Susisiekti su vietinėmis institucijomis, atsakingomis už kietųjų komunalinių atliekų šalinimą dėl informacijos, susijusios su perdirbimu.- 75 - ĮSPĖJIMAS: Nešalinti baterijos ją deginant. Tai gali sukelti sprogimą. Prieš šalinant bateriją, padengti atvirus terminalus tinkama izoliacija, tokiu būdu bus išvengta trumpųjų sujungimų. Nelaikyti baterijos prie intensyvios šilumos šaltinio ar ugnies, nes tai gali sukelti sprogimą. SPECIFIKACIJA: DRIVE 9000 Baterijų tipas: - Hermetiška, įkraunama ličio polimerų baterija. Baterijos galia: - 9000 mAh Paleidimo srovė (12 V): - 350 A - (1200 A piko srovė) Paleidimo kabeliai: - poliarizuoti terminalai - variniai - skerspjūvis 5.3 mm

(10AWG) - ilgis 250 mm - izoliuoti PVC Šviestuvas: - LED Išvesties lizdai: - du 5V - 1A/2.1A USB prievadai - 12 V - 10 A lizdas - 19 V - 3.5 A lizdas Ypatumai: - jungiklis ON / OFF - automatinis įkrovos stovio pertraukiklis - įkrovos lygio ir įkrovimo pabaigos signalinė lemputė - nuolat degantis, mirksintis ir avarinę būklę žymintis led šviestuvas. Svoris: - 640 g Tiekiami priedai (A pav.): - Įkroviklis (A-8 pav.) 100 V-240 V 50/60 Hz, 12 VDC/1000 mA išvestyje - Įkrovimo laidas su žiebtuvėlio tipo 12 V jack kištuku - Input/output prijungimo laidai (A-4, A-6 pav.) - Įvairūs terminalai (A-7 pav.) DRIVE 13000 Baterijų tipas: - Hermetiška, įkraunama ličio polimerų baterija. Baterijos galia: - 12000 mAh Paleidimo srovė (12 V): - 450 A - (1500 A piko srovė) Paleidimo kabeliai: - poliarizuoti terminalai - variniai - skerspjūvis 5.3 mm

(10AWG) - ilgis 250 mm - izoliuoti PVC Šviestuvas: - LED Išvesties lizdai: - du 5 V - 1 A/2.1 A USB prievadai - 12 V – 10 A lizdas - 19 V – 3.5 A lizdas Ypatumai: - jungiklis ON / OFF - automatinis įkrovos stovio pertraukiklis - įkrovos lygio ir įkrovimo pabaigos signalinė lemputė - nuolat degantis, mirksintis ir avarinę būklę žymintis led šviestuvas. Svoris: - 700 g Tiekiami priedai (A pav.): - Įkroviklis (A-8 pav.) 100 V-240 V 50/60 Hz, 12 VDC/1000 mA išvestyje - Įkrovimo laidas su žiebtuvėlio tipo 12 V jack kištuku - Input/output prijungimo laidai (A-4, A-6 pav.) - Įvairūs terminalai (A-7 pav.)- 76 - (ET) KASUTUSJUHEND
