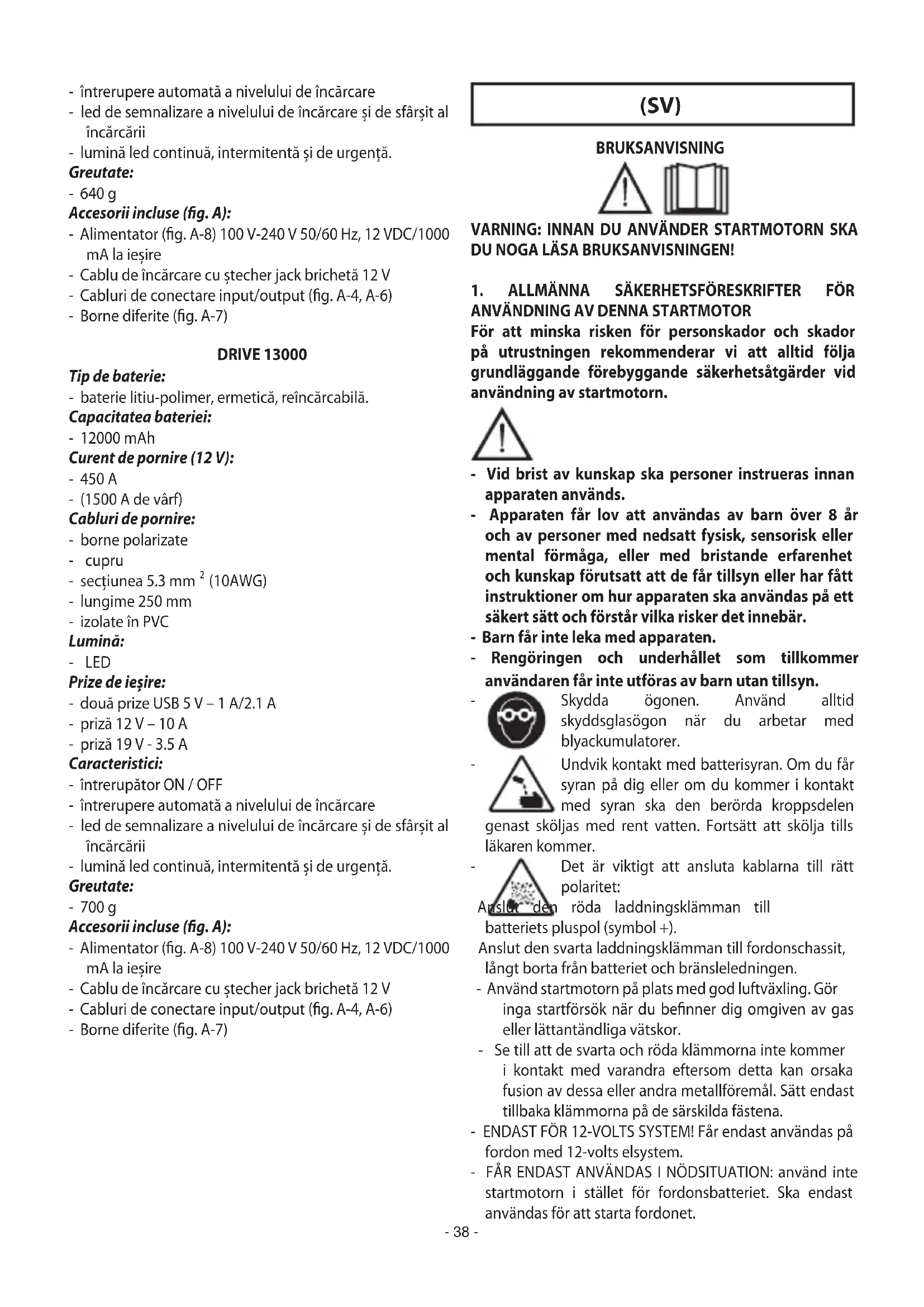

BRUKSANVISNING Drive 9000 Telwin

För att minska risken för personskador och skador på utrustningen rekommenderar vi att alltid följa grundläggande förebyggande säkerhetsåtgärder vid användning av startmotorn. - Vid brist av kunskap ska personer instrueras innan apparaten används. - Apparaten får lov att användas av barn över 8 år och av personer med nedsatt fysisk, sensorisk eller mental förmåga, eller med bristande erfarenhet och kunskap förutsatt att de får tillsyn eller har fått instruktioner om hur apparaten ska användas på ett säkert sätt och förstår vilka risker det innebär. - Barn får inte leka med apparaten. - Rengöringen och underhållet som tillkommer användaren får inte utföras av barn utan tillsyn.

Skydda ögonen. Använd alltid skyddsglasögon när du arbetar med blyackumulatorer.

Undvik kontakt med batterisyran. Om du får syran på dig eller om du kommer i kontakt med syran ska den berörda kroppsdelen genast sköljas med rent vatten. Fortsätt att skölja tills läkaren kommer.

Det är viktigt att ansluta kablarna till rätt polaritet: Anslut den röda laddningsklämman till batteriets pluspol (symbol +). Anslut den svarta laddningsklämman till fordonschassit, långt borta från batteriet och bränsleledningen. - Använd startmotorn på plats med god luftväxling. Gör inga startförsök när du benner dig omgiven av gas eller lättantändliga vätskor. - Se till att de svarta och röda klämmorna inte kommer i kontakt med varandra eftersom detta kan orsaka fusion av dessa eller andra metallföremål. Sätt endast tillbaka klämmorna på de särskilda fästena. - ENDAST FÖR 12-VOLTS SYSTEM! Får endast användas på fordon med 12-volts elsystem. - FÅR ENDAST ANVÄNDAS I NÖDSITUATION: använd inte startmotorn i stället för fordonsbatteriet. Ska endast användas för att starta fordonet.- 39 - - Undvik att arbeta ensam. Om en olycka sker kan du få hjälp av medhjälparen.

Undvik elstötar. Var särskilt försiktig när klämmorna sätts på oisolerade ledningar eller samlingsskenor. Undvik kroppskontakt med ytor som rör, radiatorer och skåp av metall under testning av spänningen. - Håll arbetsområdet rent. Områden som inte är fria kan ge upphov till skador. - Undvik att startmotorn skadas. Ska endast användas enligt anvisningarna i denna bruksanvisning. - Följ anvisningarna för arbetsområdet. Får inte användas på fuktig eller våt plats. Får inte utsättas för regn. Arbetet ska utföras på plats med god belysning.

Använd lämplig klädsel. Använd inte vida kläder eller smycken som kan fastna i rörliga delar. Vi rekommenderar att använda elektriskt isolerande skyddskläder och halksäkra skor under arbetet. Om håret är långt ska huvudbonad som håller håret samlat användas. - Reparationer på startmotorn får endast utföras av specialutbildad personal annars kan sådana reparationer medföra avsevärd fara för användaren. - Utbyte av delar och tillbehör. När underhåll utförs ska endast identiska reservdelar användas. Om andra delar används blir garantin ogiltig. - Behåll hela tiden en lämplig stabil position och stabila stödpunkter. Flytta dig inte över kablar eller elektriska installationer. - Utför underhåll av startmotorn omsorgsfullt. Kontrollera regelbundet kablarna och om de är skadade ska de repareras av en behörig och kvalicerad specialtekniker. - Kontrollera att det inte nns några skadade delar. Innan denna startmotor används, kontrollera noga alla delar som verkar skadade för att fastställa om de kan fungera på rätt sätt. Kontrollera att kablarna är ordentligt fästade vid startmotorn. Vi rekommenderar att låta reparera eller ersätta de skadade delarna av en auktoriserad och kvalicerad specialtekniker.

LITIUMBATTERIER Bristande iakttagande av följande föreskrifter kan orsaka brott, upphettning, svullnad, antändning och explosion av batteriet i startmotorn: - Öppna inte under några omständigheter höljet till startmotorn. - Ladda inte startmotorn när den är utsatt för solljus, i närheten av öppen eld eller under liknande förhållanden. - Använd inte startmotorn eller lämna den inte i närheten av kaminer, öppen eld eller andra varma platser. - Ladda endast startmotorn med hjälp av det nätaggregat som följer med apparaturen. - Kasta inte startmotorn i eld och värm den inte. - Invertera inte polariteten på de positiva “+” och negativa “-” terminalerna. - Kortslut inte startmotorns terminaler. - Gör inte hål i höljet till startmotorn med spetsiga föremål, slå inte på den med hammare, trampa inte på den. - Placera inte startmotorn i ugnar, mikrovågsugnar etc. - Kasta inte ut startmotorn och utsätt den inte för starka stötar. - Manipulera inte med höljet till startmotorn och modiera det inte. - Om startmotorn under användningen, laddningen eller förvaringen avger ovanlig lukt, blir varm eller om apparaturen deformeras får den inte användas. - Om syra läcker ut från startmotorn eller om den avger ovanlig lukt måste apparaturen genast avlägsnas från värmekällor eller öppen eld. - Skölj genast rikligt med vatten efter kontakt med batterisyra från startmotorn och huden eller kläderna. - Skölj genast rikligt med vatten efter kontakt med batterisyra från startmotorn och ögonen och kontakta sen läkare. Spara den här bruksanvisningen. Bruksanvisningen behövs för att få tillgång till varningar och försiktighetsåtgärder beträande säkerheten, för tillvägagångssättet för drift och underhåll, för listan över de olika komponenterna och för de tekniska specikationerna. Spara bruksanvisningen på säker och torr plats för eventuella framtida behov.

2. INTRODUKTION OCH ALLMÄN BESKRIVNING

Förutsedd användning Bärbar, batteridriven erfunktionell startmotor. Idealisk för alla som behöver en startmotor för nödsituationer. Den kan användas för motorfordon, bilar, båtar och andra fordon. Helt kompatibel med alla 12-volts startsystem. Startmotorn använder LITIUMBATTERIER vilket gör att den är särskilt lätt att hantera och kompakt. Den erfunktionella startmotorn har dessutom ett starkt LED-ljus och fyra utgångsportar för att mata och/eller ladda de elektroniska enheterna till 5V/12V/19V. Beskrivning (gur A): A-1. Förpackning som öppnas helt. A-2. Flerfunktionell startmotor. A-3. Startklämmor. A-4. Utgångskabel 12V/10A och 19V/3.5A. A-5. Laddningskabel med jackkontakt 12V typ cigarettändare. A-6. Anpassningskabel mellan apparaturens USB-port och de olika uttagen för matning och/eller laddning av de huvudsakliga elektroniska enheterna som nns i handeln. A-7. Utgångsadaptrar för kabel ref. A-4. A-8. Nätaggregat för laddning.- 40 - A-9. Ingång för laddning av startmotorn. A-10. Utgång 12V/10A. A-11. Utgångsportar USB 5V/1A och 5V/2.1A. A-12. Utgång 19V/3.5A. A-13. LED-ljus. A-14. Utgångsuttag för startklämmor (ref. A-3). A-15. ON/OFF-knapp för laddningsnivå, utgångsportar (ref. A-11 och 12) och LED-ljus. A-16. Signaleringsled för det interna batteriets laddningsstatus.

När startmotorn är i funktion ska den vara stadigt placerad på en horisontell och plan yta.

4.1 Användning av startmotorn:

VARNING: Utför instruktionerna genom att noga följa ordningen nedan! Förhindra att den svarta och röda klämman kommer i kontakt med eller vidrör en gemensam ledning! - Se till att fordonet eller båten som ska startas har motorn frånslagen (brytaren eller tändnyckeln i läge OFF). - Anslut först den röda klämman POS. (+) till kabelfästet POS. (+) på batteriet, och anslut sen den svarta klämman NEG. (-) till fordonschassit eller till klämman NEG. (-) på batteriet. VARNING: Bristande iakttagande av följande föreskrifter kan inverka negativt på apparaturens livslängd: - Ställ fordonets brytare på startläge under en tid som inte överstiger 3 sekunder. - Om bilen eller båten inte startar, vänta minst 15 sekunder innan du gör ett nytt försök. - Om motorn efter det andra försöket fortfarande inte startar, vänta minst 2 minuter innan du försöker igen. När motorn startat och när den är igång ska du noga följa sekvensen med instruktioner: - Koppla ifrån den svarta klämman (minus) från fordonet. - Koppla ifrån den röda klämman (plus) från fordonet. - Dra ut kablarnas kontaktdon från startmotorn - Lägg in kablarna och startmotorn i det särskilda utrymmet inuti kapslingen. Vi rekommenderar att ladda startmotorn så snart som möjligt.

4.2 Användning av startmotorn som enhet för matning

och/eller laddning: - Välj utgångskabel (g. A-4 eller g. A-6) med en terminal som är lämplig för den enhet som ska matas (g. A-7) enligt den spänning/ström som krävs; - Sätt in kabelns terminal i lämplig utgångsport på startmotorn (g. A-10, 11, 12); - Tryck på ON-knappen på gur A-15 - Sätt in kabelns andra terminal i den enhet som ska matas;

4.3 Användning av LED-ljus

- Håll ON-knappen intryckt (g. A-15) ett par sekunder för att aktivera det kontinuerliga LED-ljuset. Tryck sedan i sekvens på knappen: - en gång för att aktivera intermittent ljus; - två gånger för att aktivera nödsignalering; - tre gånger för att släcka ljuset.

Observera! För att erhålla optimal prestanda från batteriet ska det laddas före användningen, efter varje användning och i alla fall var 3:e månad. Enheten kan laddas med en matningsspänning på 230VAC (med hjälp av det medföljande nätaggregatet, g. A-8) eller med den särskilda kabeln med jackkontakt 12V (g. A-5). För att kontrollera om batteriet måste laddas tryck på knappen på g. A-15. Lysdioderna på g. A-16 visar batteriets laddningsstatus, som stiger när antalet tända lysdioder ökar: - en enda lysdiod tänd: batteriet är urladdat; - alla lysdioder tända: batteriet är fulladdat.

5.1 Laddning med matningsspänning 100Vac - 240Vac

50/60Hz VARNING: Använd endast det medföljande nätaggregatet! - Sätt in nätaggregatets stickkontakt (Fig. A-8) i ett uttag på 230Vac eller kompatibelt med nätaggregatets spänning. - Sätt därefter in den särskilda utgångskontakten i uttaget för laddning på gur A-9. - Lysdioderna på g. A-16 tänds i följd när enheten laddas och förblir alla tända när laddningen är slutförd. - Startmotorn är försedd med en kontrollenhet som gör det möjligt att undvika överbelastning av batteriet och av nätaggregatet. Låt systemet laddas så länge som det behövs.

5.2 Laddning ombord på fordonet med

matningsspänning 12Vdc: - Sätt in den medföljande kabelns kontakt med cigarettändarjack (Fig. A-5) i det särskilda uttaget ombord på bilen eller båten. - Sätt in den medföljande kabelns andra terminal i startmotorns laddningsuttag (Fig. A-9).

6. AVFALLSHANTERING AV BATTERIET

När startmotorns batteri är slut bör det återvinnas. I vissa länder är detta obligatoriskt. Kontakta de lokala- 41 - myndigheterna för fast avfall för att få information om återvinning. VARNING: Avfallshantera inte batteriet genom att bränna det. Det kan orsaka explosion. Innan batteriet kasseras ska de blottlagda terminalerna täckas med lämpligt isoleringsband för att undvika kortslutning. Utsätt inte batteriet för intensiv värme eller för eldslågor eftersom detta kan orsaka explosion. SPECIFIKATIONER: DRIVE 9000 Typ av batterier: - litium-polymerbatteri, hermetiskt, uppladdningsbart. Batteriets kapacitet: - 9000 mAh Startström (12 V): - 350 A - (1200 A toppspänning) Startkablar: - polariserade terminaler - koppar - genomskärning 5.3 mm

(10AWG) - längd 250 mm - PVC-isolatorer Ljus: - LED Utgångsuttag: - två uttag USB 5V - 1A/2.1A - uttag 12 V – 10 A - uttag 19 V – 3.5 A Egenskaper: - brytare ON/OFF - automatiskt avbrott för laddningsnivå - signaleringsled för laddningsnivå och laddningsslut - kontinuerligt LED-ljus, intermittent och nödljus. Vikt: - 640 g Tillbehör som ingår (g. A): - Nätaggregat (g. A-8) 100 V-240 V 50/60 Hz, 12 VDC/1000 mA i utgång - Laddningskabel med cigarettändarjack 12 V - Anslutningskablar input/output (g. A-4, A-6) - Olika terminaler (g. A-7) DRIVE 13000 Typ av batterier: - litium-polymerbatteri, hermetiskt, uppladdningsbart. Batteriets kapacitet: - 12000 mAh Startström (12 V): - 450 A - (1500 A toppspänning) Startkablar: - polariserade terminaler - koppar - genomskärning 5.3 mm

(10AWG) - längd 250 mm - PVC-isolatorer Ljus: - LED Utgångsuttag: - två uttag USB 5 V – 1 A/2.1 A - uttag 12 V – 10 A - uttag 19 V – 3.5 A Egenskaper: - brytare ON/OFF - automatiskt avbrott för laddningsnivå - signaleringsled för laddningsnivå och laddningsslut - kontinuerligt LED-ljus, intermittent och nödljus. Vikt: - 700 g Tillbehör som ingår (g. A): - Nätaggregat (g. A-8) 100 V-240 V 50/60 Hz, 12 VDC/1000 mA i utgång - Laddningskabel med cigarettändarjack 12 V - Anslutningskablar input/output (g. A-4, A-6) - Olika terminaler (g. A-7)- 42 - (CS)
