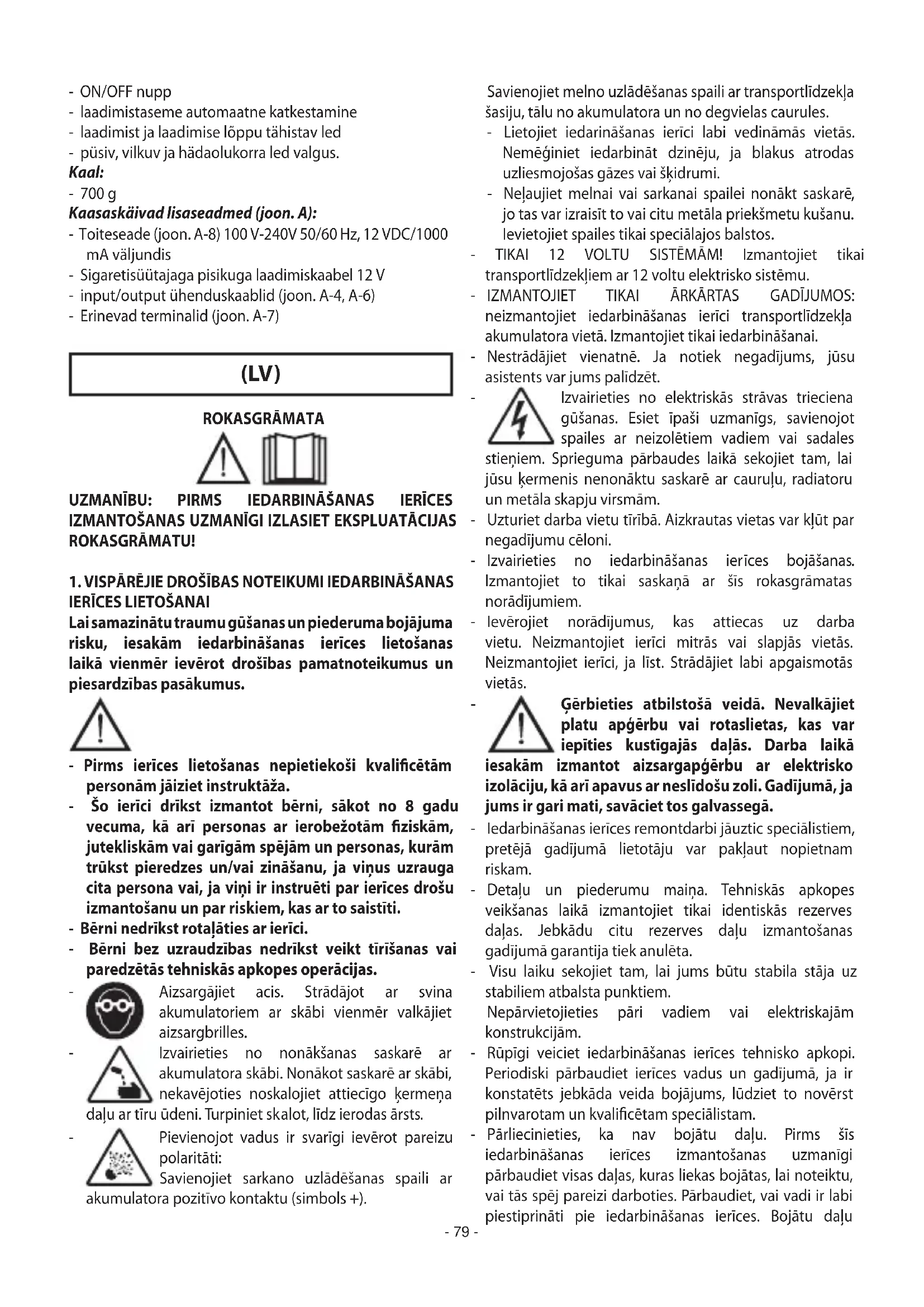

LIETOŠANAS INSTRUKCIJA Drive 9000 Telwin

Lai samazinātu traumu gūšanas un piederuma bojājuma risku, iesakām iedarbināšanas ierīces lietošanas laikā vienmēr ievērot drošības pamatnoteikumus un piesardzības pasākumus. - Pirms ierīces lietošanas nepietiekoši kvalicētām personām jāiziet instruktāža. - Šo ierīci drīkst izmantot bērni, sākot no 8 gadu vecuma, kā arī personas ar ierobežotām ziskām, jutekliskām vai garīgām spējām un personas, kurām trūkst pieredzes un/vai zināšanu, ja viņus uzrauga cita persona vai, ja viņi ir instruēti par ierīces drošu izmantošanu un par riskiem, kas ar to saistīti. - Bērni nedrīkst rotaļāties ar ierīci. - Bērni bez uzraudzības nedrīkst veikt tīrīšanas vai paredzētās tehniskās apkopes operācijas.

Aizsargājiet acis. Strādājot ar svina akumulatoriem ar skābi vienmēr valkājiet aizsargbrilles.

Izvairieties no nonākšanas saskarē ar akumulatora skābi. Nonākot saskarē ar skābi, nekavējoties noskalojiet attiecīgo ķermeņa daļu ar tīru ūdeni. Turpiniet skalot, līdz ierodas ārsts.

Pievienojot vadus ir svarīgi ievērot pareizu polaritāti: Savienojiet sarkano uzlādēšanas spaili ar akumulatora pozitīvo kontaktu (simbols +). Savienojiet melno uzlādēšanas spaili ar transportlīdzekļa šasiju, tālu no akumulatora un no degvielas caurules. - Lietojiet iedarināšanas ierīci labi vedināmās vietās. Nemēģiniet iedarbināt dzinēju, ja blakus atrodas uzliesmojošas gāzes vai šķidrumi. - Neļaujiet melnai vai sarkanai spailei nonākt saskarē, jo tas var izraisīt to vai citu metāla priekšmetu kušanu. Ievietojiet spailes tikai speciālajos balstos. - TIKAI 12 VOLTU SISTĒMĀM! Izmantojiet tikai transportlīdzekļiem ar 12 voltu elektrisko sistēmu. - IZMANTOJIET TIKAI ĀRKĀRTAS GADĪJUMOS: neizmantojiet iedarbināšanas ierīci transportlīdzekļa akumulatora vietā. Izmantojiet tikai iedarbināšanai. - Nestrādājiet vienatnē. Ja notiek negadījums, jūsu asistents var jums palīdzēt.

Izvairieties no elektriskās strāvas trieciena gūšanas. Esiet īpaši uzmanīgs, savienojot spailes ar neizolētiem vadiem vai sadales stieņiem. Sprieguma pārbaudes laikā sekojiet tam, lai jūsu ķermenis nenonāktu saskarē ar cauruļu, radiatoru un metāla skapju virsmām. - Uzturiet darba vietu tīrībā. Aizkrautas vietas var kļūt par negadījumu cēloni. - Izvairieties no iedarbināšanas ierīces bojāšanas. Izmantojiet to tikai saskaņā ar šīs rokasgrāmatas norādījumiem. - Ievērojiet norādījumus, kas attiecas uz darba vietu. Neizmantojiet ierīci mitrās vai slapjās vietās. Neizmantojiet ierīci, ja līst. Strādājiet labi apgaismotās vietās.

Ģērbieties atbilstošā veidā. Nevalkājiet platu apģērbu vai rotaslietas, kas var iepīties kustīgajās daļās. Darba laikā iesakām izmantot aizsargapģērbu ar elektrisko izolāciju, kā arī apavus ar neslīdošu zoli. Gadījumā, ja jums ir gari mati, savāciet tos galvassegā. - Iedarbināšanas ierīces remontdarbi jāuztic speciālistiem, pretējā gadījumā lietotāju var pakļaut nopietnam riskam. - Detaļu un piederumu maiņa. Tehniskās apkopes veikšanas laikā izmantojiet tikai identiskās rezerves daļas. Jebkādu citu rezerves daļu izmantošanas gadījumā garantija tiek anulēta. - Visu laiku sekojiet tam, lai jums būtu stabila stāja uz stabiliem atbalsta punktiem. Nepārvietojieties pāri vadiem vai elektriskajām konstrukcijām. - Rūpīgi veiciet iedarbināšanas ierīces tehnisko apkopi. Periodiski pārbaudiet ierīces vadus un gadījumā, ja ir konstatēts jebkāda veida bojājums, lūdziet to novērst pilnvarotam un kvalicētam speciālistam. - Pārliecinieties, ka nav bojātu daļu. Pirms šīs iedarbināšanas ierīces izmantošanas uzmanīgi pārbaudiet visas daļas, kuras liekas bojātas, lai noteiktu, vai tās spēj pareizi darboties. Pārbaudiet, vai vadi ir labi piestiprināti pie iedarbināšanas ierīces. Bojātu daļu- 80 - remontu vai nomaiņu iesakām uzticēt pilnvarotam un kvalicētam speciālistam.

1.1 ĪPAŠI AR DROŠĪBU SAISTĪTI BRĪDINĀJUMI UN

PIESARDZĪBAS PASĀKUMI PAR IEDARBINĀŠANAS IERĪCĒ ESOŠO LITIJA AKUMULATORU IZMANTOŠANU Turpmāk izklāstīto norādījumu neievērošana var izraisīt iedarbināšanas ierīcē esošā akumulatora saplīšanu, uzkaršanu, uzpūšanos, aizdegšanos vai sprādzienu: - Nekādā gadījumā neatveriet iedarbināšanas ierīces korpusu. - Neuzlādējiet iedarbināšanas ierīci saulē, uguns tuvumā vai līdzīgos apstākļos. - Neizmantojiet iedarbināšanas ierīci un neatstājiet to pie krāsnīm, uguns vai citās karstās vietās. - Iedarbināšanas ierīces uzlādēšanai izmantojiet tikai komplektācijā esošo uzlādēšanas barošanas bloku. - Nemetiet iedarbināšanas ierīci ugunī un nesildiet to. - Nejauciet pozitīvā “+” un negatīvā “-” kontakta polaritāti. - Neveidojiet īssavienojumu starp iedarbināšanas ierīces kontaktiem. - Neurbiet caurumus iedarbināšanas ierīces korpusā, nesitiet to ar āmuru, nekāpiet uz tā ar kājām. - Neuzstādiet iedarbināšanas ierīci krāsnīs, mikroviļņu krāsnīs u.c. - Nemetiet iedarbināšanas ierīci un izvairieties no spēcīgiem triecieniem. - Netaisiet vaļā un nemodicējiet iedarbināšanas ierīces korpusu. - Ja izmantošanas, uzlādēšanas vai uzglabāšanas laikā no iedarbināšanas ierīces nāk neparasta smaka, tā sasilst vai deformējas, ierīci nedrīkst izmantot. - Ja no iedarbināšanas ierīces izlejas skābe vai nāk neparasta smaka, ierīce nekavējoties jāpārvieto prom no siltuma avotiem un atklātas uguns. - Ja iedarbināšanas ierīces akumulatora skābe nokļūst uz ādas vai apģērba, nekavējoties noskalojiet ar lielu ūdens daudzumu. - Ja iedarbināšanas ierīces akumulatora skābe nokļūst acīs, nekavējoties izskalojiet ar lielu ūdens daudzumu un vērsieties pie ārsta. Saglabājiet šo rokasgrāmatu. Rokasgrāmata ir nepieciešama, lai varētu iepazīties ar brīdinājumiem un piesardzības pasākumiem, kas saistīti ar drošību, ar ekspluatācijas un tehniskās apkopes procedūrām, ar sastāvdaļu sarakstu un ar tehniskajām specikācijām. Glabājiet rokasgrāmatu drošā un sausā vietā, lai ar tās saturu varētu iepazīties arī nākotnē.

2. IEVADS UN VISPĀRĪGS APRAKSTS

Paredzētais izmantošanas veids Pārvietojamā daudzfunkciju iedarbināšanas ierīce ar akumulatoru. Tā ir ideāli piemērota visiem tiem, kam ir nepieciešama iedarbināšanas ierīce ārkārtas gadījumiem. Tā ir piemērota izmantošanai ar transportlīdzekļiem, automašīnām, laivām u.c. Tā ir pilnīgi saderīga ar visām 12 voltu iedarbināšanas sistēmām. Iedarbināšanas ierīcē izmanto LITIJA AKUMULATORUS; kas ļauj padarīt ierīci ērti manevrējamu un kompaktu. Turklāt daudzfunkciju iedarbināšanas ierīce ir aprīkota ar spēcīgu gaismas diožu lukturi un četrām izejas ligzdām 5V/12V/19V elektronisko ierīču barošanai un/vai uzlādēšanai. Apraksts (attēls A): A-1. Iepakojums ar “grāmatas” tipa atvēršanu. A-2. Daudzfunkciju iedarbināšanas ierīce. A-3. Iedarbināšanas spaile. A-4. Izejas vads 12V/10A un 19V/3.5A. A-5. Uzlādēšanas vads ar 12V “piepīpētāja” tipa ligzdu. A-6. Pārejas vads starp aparāta USB portu un dažāda veida pārdošanā pieejamo elektronisko ierīču barošanas un/vai uzlādēšanas ligzdām. A-7. Izejas pārejas vadam poz. A-4. A-8. Uzlādēšanas barošanas bloks. A-9. Iedarbināšanas ierīces uzlādēšanas ieeja. A-10. Izeja 12V/10A. A-11. Izejas USB porti 5V/1A un 5V/2.1A. A-12. Izeja 19V/3.5A. A-13. Gaisma diodes. A-14. Izejas ligzdas iedarbināšanas spailēm (poz. A-3). A-15. Poga ON/OFF uzlādēšanas līmenim, izejas porti (poz. A-11 un 12) un gaismas diodes. A-16. Iekšējā akumulatora uzlādēšanas stāvokļa signāllampiņa.

Izmantošanas laikā uzstādiet iedarbināšanas ierīci stabilā pozīcijā, atbalstot to uz horizontālas un plakanas virsmas.

4.1 Iedarbināšanas ierīces izmantošana:

UZMANĪBU: sekojiet norādījumiem, rūpīgi ievērojot turpmāk aprakstīto procedūru! Sekojiet tam, lai melnā un sarkanā spaile nekādā gadījumā nenonāktu saskarē un nepieskartos kopīgajam vadītājam! - Pārliecinieties, vai iedarbināmā automašīna vai laiva ir izslēgta (aizdedzes slēdzis vai atslēga ir pozīcijā OFF (izslēgts)). - Vispirms savienojiet sarkano spaili POS. (+) ar akumulatora kontaktu POS. (+), pēc tam savienojiet melno spaili NEG. (-) ar transportlīdzekļa šasiju vai ar kontaktu NEG. (-).- 81 - UZMANĪBU: turpmāk izklāstīto norādījumu neievērošana var samazināt aparāta kalpošanas ilgumu: - Pārvietojiet transportlīdzekļa slēdzi iedarbināšanas pozīcijā uz laiku, kas nepārsniedz 3 sekundes. - Ja automašīnu vai laivu neizdodas iedarbināt, uzgaidiet vismaz 15 sekundes pirms mēģināt iedarbināt to no jauna. - Ja pēc otrā mēģinājuma dzinēju joprojām neizdodas iedarbināt, uzgaidiet vismaz 2 minūtes pirms mēģināt iedarbināt to no jauna. Pēc iedarbināšanas un, kamēr dzinējs darbojas, veiciet turpmāk izklāstītos norādījumus, rūpīgi ievērojot to secību: - Atvienojiet melno spaili (negatīvo) no transportlīdzekļa. - Atvienojiet sarkano spaili (pozitīvo) no transportlīdzekļa. - Izņemiet no iedarbināšanas ierīces iedarbināšanas vadu spraudni - Novietojiet vadus un iedarbināšanas ierīci attiecīgā kastes nodalījumā. Iesakām pēc iespējas ātrāk uzlādēt iedarbināšanas ierīci.

4.2 Iedarbināšanas ierīces izmantošana kā barošanas

avotu un/vai lādētāju: - Izvēlieties izejas vadu (att. A-4 vai att. A-6) ar spraudni, kas piemērots barojamai ierīcei (att. A-7), atkarībā no nepieciešamā sprieguma/strāvas; - Ievietojiet vada spraudni attiecīgā iedarbināšanas ierīces izejas ligzdā (att. A-10, 11, 12); - Nospiediet pogu ON, kas redzama attēlā A-15 - Iespraudiet otru vada spraudni barojamajā ierīcē;

4.3 Gaismas diožu lukturu izmantošana

- Dažas sekundes turiet nospiestu pogu ON (att. A-15), lai ieslēgtu gaismas diožu lukturi nepārtrauktā režīmā. Pēc tam secīgi nospiediet pogu: - vienu reizi, lai ieslēgtu mirgojošu režīmu; - divas reizes, lai ieslēgtu avārijas signālu; - trīs reizes, lai izslēgtu lukturi.

Svarīgi! Lai nodrošinātu akumulatora visaugstākos raksturlielumus, uzlādējiet to pirms izmantošanas, pēc katras izmantošanas reizes un ik pēc 3 mēnešiem. Ierīci var uzlādēt no 230V maiņstrāvas barošanas avota (izmantojot komplektācijā esošo barošanas bloku, att. A-8) vai ar speciālu vadu ar 12V spraudni (att. A-5). Lai pārbaudītu, vai akumulators ir jāuzlādē, nospiediet att. A-15 parādīto pogu. Att. A-16 parādītās gaismas diodes parāda akumulatora uzlādes stāvokli: jo lielāks ir ieslēgtu gaismas diožu skaits, jo augstāks ir uzlādes līmenis: - deg tikai viena gaismas diode: akumulators ir izlādējies; - deg visas gaismas diodes: akumulators ir pilnībā uzlādēts.

5.1 Uzlādēšana no elektrības avota 100Vac - 240Vac

50/60Hz UZMANĪBU: Lietojiet tikai komplektācijā esošo barošanas bloku! - Iespraudiet barošanas bloka kontaktdakšu (att. A-8) 230VAC kontaktrozetē vai ar citu spriegumu, kas ir saderīgs ar barošanas bloku. - Pēc tam iespraudiet atbilstošu izejas spraudni uzlādēšanas ligzdā, kas parādīta attēlā A-9. - Att. A-16 redzamās gaismas diodes secīgi ieslēdzas, kamēr ir aktīvs uzlādēšanas režīmā, un deg nepārtraukti pēc uzlādēšanas pabeigšanas. - Iedarbināšanas ierīce ir aprīkota ar kontroles ierīci, kas ļauj izvairīties no akumulatora un barošanas bloka pārslodzes. Ļaujiet uzlādēšanas sistēmai darboties tik ilgi, cik nepieciešams.

5.2 Uzlādēšana transportlīdzeklī ar 12V līdzstrāvas

avotu: - Iespraudiet komplektācijā esošā vada ar piepīpētāja tipa spraudni (att. A-5) atbilstošajā automašīnas vai laivas ligzdā. - Iespraudiet otru komplektācijā esošā vada spraudni iedarbināšanas ierīces uzlādēšanas ligzdā (att. A-9).

6. AKUMULATORA UTILIZĀCIJA

Iedarbināšanas ierīces nolietots akumulators ir jāpārstrādā. Dažās valstīs tā ir obligātā prasība. Sīkākai informācijai par utilizāciju sazinieties ar vietējo cieto atkritumu pārstrādes centru. BRĪDINĀJUMS: Nesadedziniet akumulatoru. Tas var izraisīt sprādzienu. Pirms akumulatora utilizācijas aizsedziet tā izvadus ar piemērotu izolējošo līmlenti, lai izvairītos no īssavienojuma. Nepakļaujiet akumulatoru augstas temperatūras vai uguns iedarbībai, jo tas var izraisīt sprādzienu. SPECIFIKĀCIJA: DRIVE 9000 Akumulatoru tips: - hermētiskais, uzlādējamais, litija polimēra akumulators. Akumulatora kapacitāte: - 9000 mAh Iedarbināšanas strāva (12V): - 350 A - (1200 A maksimumvērtība) Iedarbināšanas vadi: - polarizēti kontakti - varš - šķērsgriezums 5.3 mm

(10AWG) - garums 250 mm - ar PVH izolāciju- 82 - Apgaismojums: - Gaismas diodes Izejas ligzdas: - divas ligzdas USB 5V - 1A/2.1A - ligzda 12 V - 10 A - ligzda 19 V - 3.5 A Raksturlielumi: - slēdzis ON / OFF - automātiskā izslēgšana atkarībā no uzlādēšanas līmeņa - uzlādes līmeņa un uzlādēšanas pabeigšanas signāllampiņas - nepārtraukti degošs, mirgojošs un avārijas gaismas diožu lukturis. Svars: - 640 g Komplektācijā iekļautie piederumi (att. A): - Barošanas bloks (att. A-8) 100 V-240 V 50/60 Hz, 12 VDC/1000 mA izeja - Uzlādēšanas vads ar 12V “piepīpētāja” tipa ligzdu - Ieejas/izejas savienošanas vadi (att. A-4, A-6) - Dažādi uzgaļi (att. A-7) DRIVE 13000 Akumulatoru tips: - hermētiskais, uzlādējamais, litija polimēra akumulators. Akumulatora kapacitāte: - 12000 mAh Iedarbināšanas strāva (12V): - 450 A - (1500 A maksimumvērtība) Iedarbināšanas vadi: - polarizēti kontakti - varš - šķērsgriezums 5.3 mm
