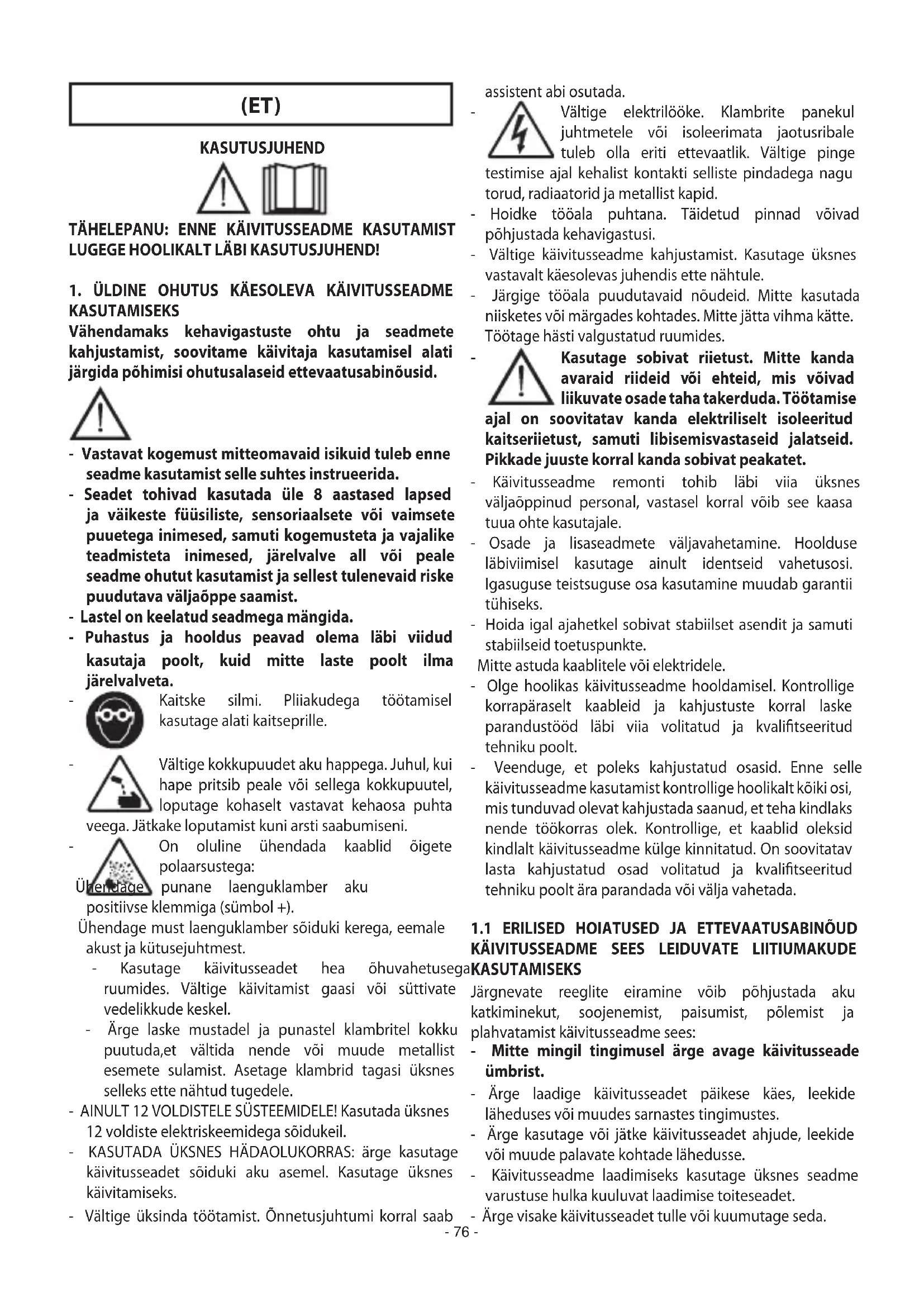

KASUTUSJUHEND Drive 9000 Telwin

KASUTAMISEKS Vähendamaks kehavigastuste ohtu ja seadmete kahjustamist, soovitame käivitaja kasutamisel alati järgida põhimisi ohutusalaseid ettevaatusabinõusid. - Vastavat kogemust mitteomavaid isikuid tuleb enne seadme kasutamist selle suhtes instrueerida. - Seadet tohivad kasutada üle 8 aastased lapsed ja väikeste füüsiliste, sensoriaalsete või vaimsete puuetega inimesed, samuti kogemusteta ja vajalike teadmisteta inimesed, järelvalve all või peale seadme ohutut kasutamist ja sellest tulenevaid riske puudutava väljaõppe saamist. - Lastel on keelatud seadmega mängida. - Puhastus ja hooldus peavad olema läbi viidud kasutaja poolt, kuid mitte laste poolt ilma järelvalveta.

Kaitske silmi. Pliiakudega töötamisel kasutage alati kaitseprille.

Vältige kokkupuudet aku happega. Juhul, kui hape pritsib peale või sellega kokkupuutel, loputage kohaselt vastavat kehaosa puhta veega. Jätkake loputamist kuni arsti saabumiseni.

On oluline ühendada kaablid õigete polaarsustega: Ühendage punane laenguklamber aku positiivse klemmiga (sümbol +). Ühendage must laenguklamber sõiduki kerega, eemale akust ja kütusejuhtmest. - Kasutage käivitusseadet hea õhuvahetusega ruumides. Vältige käivitamist gaasi või süttivate vedelikkude keskel. - Ärge laske mustadel ja punastel klambritel kokku puutuda,et vältida nende või muude metallist esemete sulamist. Asetage klambrid tagasi üksnes selleks ette nähtud tugedele. - AINULT 12 VOLDISTELE SÜSTEEMIDELE! Kasutada üksnes 12 voldiste elektriskeemidega sõidukeil. - KASUTADA ÜKSNES HÄDAOLUKORRAS: ärge kasutage käivitusseadet sõiduki aku asemel. Kasutage üksnes käivitamiseks. - Vältige üksinda töötamist. Õnnetusjuhtumi korral saab assistent abi osutada.

Vältige elektrilööke. Klambrite panekul juhtmetele või isoleerimata jaotusribale tuleb olla eriti ettevaatlik. Vältige pinge testimise ajal kehalist kontakti selliste pindadega nagu torud, radiaatorid ja metallist kapid. - Hoidke tööala puhtana. Täidetud pinnad võivad põhjustada kehavigastusi. - Vältige käivitusseadme kahjustamist. Kasutage üksnes vastavalt käesolevas juhendis ette nähtule. - Järgige tööala puudutavaid nõudeid. Mitte kasutada niisketes või märgades kohtades. Mitte jätta vihma kätte. Töötage hästi valgustatud ruumides.

Kasutage sobivat riietust. Mitte kanda avaraid riideid või ehteid, mis võivad liikuvate osade taha takerduda. Töötamise ajal on soovitatav kanda elektriliselt isoleeritud kaitseriietust, samuti libisemisvastaseid jalatseid. Pikkade juuste korral kanda sobivat peakatet. - Käivitusseadme remonti tohib läbi viia üksnes väljaõppinud personal, vastasel korral võib see kaasa tuua ohte kasutajale. - Osade ja lisaseadmete väljavahetamine. Hoolduse läbiviimisel kasutage ainult identseid vahetusosi. Igasuguse teistsuguse osa kasutamine muudab garantii tühiseks. - Hoida igal ajahetkel sobivat stabiilset asendit ja samuti stabiilseid toetuspunkte. Mitte astuda kaablitele või elektridele. - Olge hoolikas käivitusseadme hooldamisel. Kontrollige korrapäraselt kaableid ja kahjustuste korral laske parandustööd läbi viia volitatud ja kvalitseeritud tehniku poolt. - Veenduge, et poleks kahjustatud osasid. Enne selle käivitusseadme kasutamist kontrollige hoolikalt kõiki osi, mis tunduvad olevat kahjustada saanud, et teha kindlaks nende töökorras olek. Kontrollige, et kaablid oleksid kindlalt käivitusseadme külge kinnitatud. On soovitatav lasta kahjustatud osad volitatud ja kvalitseeritud tehniku poolt ära parandada või välja vahetada.

KASUTAMISEKS Järgnevate reeglite eiramine võib põhjustada aku katkiminekut, soojenemist, paisumist, põlemist ja plahvatamist käivitusseadme sees: - Mitte mingil tingimusel ärge avage käivitusseade ümbrist. - Ärge laadige käivitusseadet päikese käes, leekide läheduses või muudes sarnastes tingimustes. - Ärge kasutage või jätke käivitusseadet ahjude, leekide või muude palavate kohtade lähedusse. - Käivitusseadme laadimiseks kasutage üksnes seadme varustuse hulka kuuluvat laadimise toiteseadet. - Ärge visake käivitusseadet tulle või kuumutage seda.- 77 - - Ärge vahetage positiivse “+” ja negatiivse “-” terimnalide polaarsusi. - Ärge viige käivitusseadme terminale lühisesse. - Ärge tehke käivitusseadme ümbrisesse auku, lööge seda haamriga ega trampige sellel jalgadega. - Ärge pange käivitusseadet ahju, mikrolaineahju jne. - Ärge loopige käivitusseadet ega laseke saada tugevaid lööke. - Ärge rikkuge või muutke käivitusseadme ümbrist. - Kui kasutamise, laadmise või hoidmise ajal käivitusseade tekitab imelikke lõhnu, soojeneb üles või deformeerub, ei tohi seadet enam kasutada. - Kui käivitusseade eraldab hapet või imelikke lõhnu tuleb seade koheselt viia eemale soojaallikatest või lahtistest leekidest. - Käivitusseadme aku happe kokkupuutel naha või riietega loputage kohe rohke veega. - Käivitusseadme aku happe kokkupuutel silmadega loputage neid koheselt veega ja võtke ühendust arstiga. Hoidke see juhend alles. See juhend on vajalik tutvumaks ohutust puudutavate hoiatuste ja ettevaatusabinõudega, funktsioneerimisprotseduurideks ja hoolduseks, komponentide loeteluks ja tehnilisteks andmeteks. Hoidke juhendit kindlas ja kuivas kohas võimalikuks edaspidiseks konsulteerimiseks.

2. SISSEJUHATUS JA ÜLDINE KIRJELDUS

Ettenähtud kasutus Akutoitega multifunktsionaalne kaasaskantav käivitusseade. Sobib igaühele, kes vajab käivitusseadet hädaolukordadeks. Selle rakendused hõlmavad mootorsõidukeid, autosid, veesõidukeid ja veel muudki. Sobib täielikult igasuguse 12 voldise käivitussüsteemiga. Keevitusseade kasutab LIITIUMAKUSID; mis võimaldab seadmel olla äärmiselt kergesti käsitsetav ja kompaktne. Multifunktsionaalne käivitusseade on muuseas varustatud ka võimsa led valgustusega ja nelja väljundpordiga 5V/12V/19V elektroonikaseadmete toiteks ja/või laadimiseks. Kirjeldus (joonis A): A-1. Raamatuna avanev pakend. A-2. Multifunktsionaalne käivitusseade. A-3. Käivitusklambrid. A-4. Väljundkaabel 12V/10A ja 19V/3.5A. A-5. Laengukaabli sigaretisüütaja tüüpi 12V-ne pistik. A-6. Seadme USB pordi ja peamiste kaubanduses pakutavate erinevate elektroonikaseadmete toite ja/või laadimise pistikupesade vaheline adapterkaabel. A-7. Väljundadapterid kaablile nr A-4. A-8. Laadimise toiteseade. A-9. Sisend käivitusseadme laadimiseks. A-10. Väljund 12V/10A. A-11. USB väljundpordid 5V/1A ja 5/2.1A. A-12. Väljund 19V/3.5A. A-13. LED lambid. A-14. Väljund pistikupesa käivitusklambritele (nr. A-3). A-15. Nupp ON/OFF laengutasemele, väljundportidele (nr. A-11 ja 12) ja led lambid. A-16. Sisemise aku laetuse taseme signaalled.

Funktsioneerimise ajal asetage käivitusseade stabiilselt horisontaalsele ja tasasele pinnale.

4. FUNKTSIONEERIMINE

4.1 Käivitusseadme kasutamine:

TÄHELEPANU: järgige hoolikalt instruktsioone allpool toodud järjekorras! Vältige alati musta ja punase klambri omavahelist või ühise juhiga kokkupuudet! - Veenduge,et käivitatav sõiduk või veesõiduk oleksid välja lülitatud (nupp või süütevõti asendis OFF). - Ühendage esimesena punane POS. (+) klamber aku POS. (+) klemmiga, seejärel ühendage must NEG. (-) klamber sõiduki kere või aku NEG. (-) klemmiga. TÄHELEPANU: järgmiste nõuete eiramine võib aja jooksul seadet kahjustada: - Viige sõiduki nupp käivitamise asendisse ajaks, mis ei ületa 3 sekundit. - Kui auto või veesõiduk ei käivitu, oodake vähemalt 15 sekundit enne uuesti üritamist. - Kui peale teist katset mootor ikka veel ei käivitu oodake vähemalt 2 minutit enne uuesti üritamist. Peale käivitamist töös mootoriga järgige hoolikalt järgmiste instruktsioonide korda: - Eemaldage sõidukilt must (negatiivne) klamber. - Eemaldage sõidukilt punane (positiivne) klamber. - Eemaldada käivitusseadmelt käivituskaablite konnektor - Asetage kaablid ja käivitusseade vastavale kohale hoiukarbi sisse. Laadige käivitajat niipea kui võimalik.

4.2 Käivitusseadme kasutamine toite- ja/või

laadimisseadmena: - Valige väljundkaabel (joon. A-4 või joon. A-6), mille terminal sobib toiteseadme (joon. A-7) terminaliga vastavalt soovitud pingele/voolule; - Sisestage kaabli terminal keevitusseadme vastavasse väljundporti (joon. A-10, 11, 12); - Vajutage joonise A-15 nuppu ON - Sisestage kaabli teine terminal toiteseadmesse;

4.3 LED valgustuse kasutamine

- Vajutage nuppu ON (joon. A-15) mõne sekundi vältel- 78 - aktiveerimaks kestva led valgustuse. Seejärel vajutage nuppu: - üks kord aktiveerimaks vilkuvat valgust; - kaks korda aktiveerimaks hädaolukorra märguannet; - kolm korda valguse kustutamiseks.

Oluline! Parimate tulemuste saavutamiseks akult laadige seda enne kasutamist, peale igat kasutamist ja igal juhul iga 3 kuu tagant. Seadet saab laadida kasutades 230VAC toidet (kasutades varustusse kuuluvat toiteseadet, joon. A-8) või vastavat 12V pisikuga kaablit (joon. A-5). Kontrollimaks seda, kas aku vajab laadimist vajutage nuppu joon. A-15. Joon. A-16 ledid näitavad aku laetust, mida suurem see on, seda suurem on süttinud ledide arv: - ainult üks led põleb: aku on tühi; - kõik ledid põlevad: aku on täiesti tühi.

5.1 Laadimine toitega 100Vac - 240Vac 50/60Hz

TÄHELEPANU: Kasutada üksnes varustusse kuuluva toiteseadmega! - Sisestage toitepistik (Joon. A-8) 230Vac pistikupessa või sobiva toitepingega pessa. - Sisestage järgnevalt vastav väljundpistik joonise A-9 laadimispesasse. - Joon. A-16 ledid süttivad järjestikku, kui seade on laetud, ja jäävad põlema, kui laadimine on lõppenud. - Käivitusseade on varustatud kontrollseadmega, mis võimaldab aku ja toiteseadme ülekoormust. Laadige süsteemi seni, kui vajalik.

5.2 Laadimine sõiduki pardal 12Vdc toitega:

- Sisestage varustusse kuuluva sigaretisüütaja pistik (Joon. A-5) vastavasse pesasse autos või veesõiduki pardal. - Sisestage varustusse kuuluva kaabli teine terminal käivitusseadme pistikupessa (Joon. A-9).

Käivitusseadme kasutatud aku tuleks viia taaskasutusse. Mõnedes riikides on see kohustuslik. Võtke ühendust kohaliku tahkete jäätmetega tegeleva ametkonnaga vastava taaskasutust puudutava info saamiseks. HOIATUS: Akut ei tohi põletada. See võib tekitada plahvatuse. Enne aku kõrvaldamist katke katmata terminalid lühiste vältimiseks sobiva teibiga. Ärge asetage akut tugeva kuumuse kätte või tule lähedusse, mis võiks põhjustada plahvatuse. TEHNILISED ANDMED: DRIVE 9000 Aku tüüp: - hermeetiline, taaskasutatav liitium-polümeer aku. Aku võimsus: - 9000 mAh Käivitusvool (12 V): - 350 A - (1200 tippväärtus) Käivituskaablid: - polariseeritud teriminalid - vask - sektsioon 5.3 mm

(10AWG) - pikkus 250 mm - BVC isolatsioon Valgus: - LED Väljund pistikupesad: - kaks USB 5V - 1A/2.1A pesa - 12V - 10A pistikupesa - 19 V - 3.5 pistikupesa Omadused: - ON/OFF nupp - laadimistaseme automaatne katkestamine - laadimist ja laadimise lõppu tähistav led - püsiv, vilkuv ja hädaolukorra led valgus. Kaal: - 640 g Kaasaskäivad lisaseadmed (joon. A): - Toiteseade (joon. A-8) 100 V-240V 50/60 Hz, 12 VDC/1000 mA väljundis - Sigaretisüütajaga pisikuga laadimiskaabel 12 V - input/output ühenduskaablid (joon. A-4, A-6) - Erinevad terminalid (joon. A-7) DRIVE 13000 Aku tüüp: - hermeetiline, taaskasutatav liitium-polümeer aku. Aku võimsus: - 12000 mAh Käivitusvool (12 V): - 450 A - (1500 A tippväärtus) Käivituskaablid: - polariseeritud teriminalid - vask - sektsioon 5.3 mm

(10AWG) - pikkus 250 mm - BVC isolatsioon Valgus: - LED Väljund pistikupesad: - kaks USB 5V - 1 A/2.1 A pesa - 12V - 10A pistikupesa - 19 V - 3.5 pistikupesa Omadused:- 79 - - ON/OFF nupp - laadimistaseme automaatne katkestamine - laadimist ja laadimise lõppu tähistav led - püsiv, vilkuv ja hädaolukorra led valgus. Kaal: - 700 g Kaasaskäivad lisaseadmed (joon. A): - Toiteseade (joon. A-8) 100 V-240V 50/60 Hz, 12 VDC/1000 mA väljundis - Sigaretisüütajaga pisikuga laadimiskaabel 12 V - input/output ühenduskaablid (joon. A-4, A-6) - Erinevad terminalid (joon. A-7) (LV) ROKASGRĀMATA UZMANĪBU: PIRMS IEDARBINĀŠANAS IERĪCES IZMANTOŠANAS UZMANĪGI IZLASIET EKSPLUATĀCIJAS ROKASGRĀMATU!
