GEBRUIKSAANWIJZING Drive 9000 Telwin

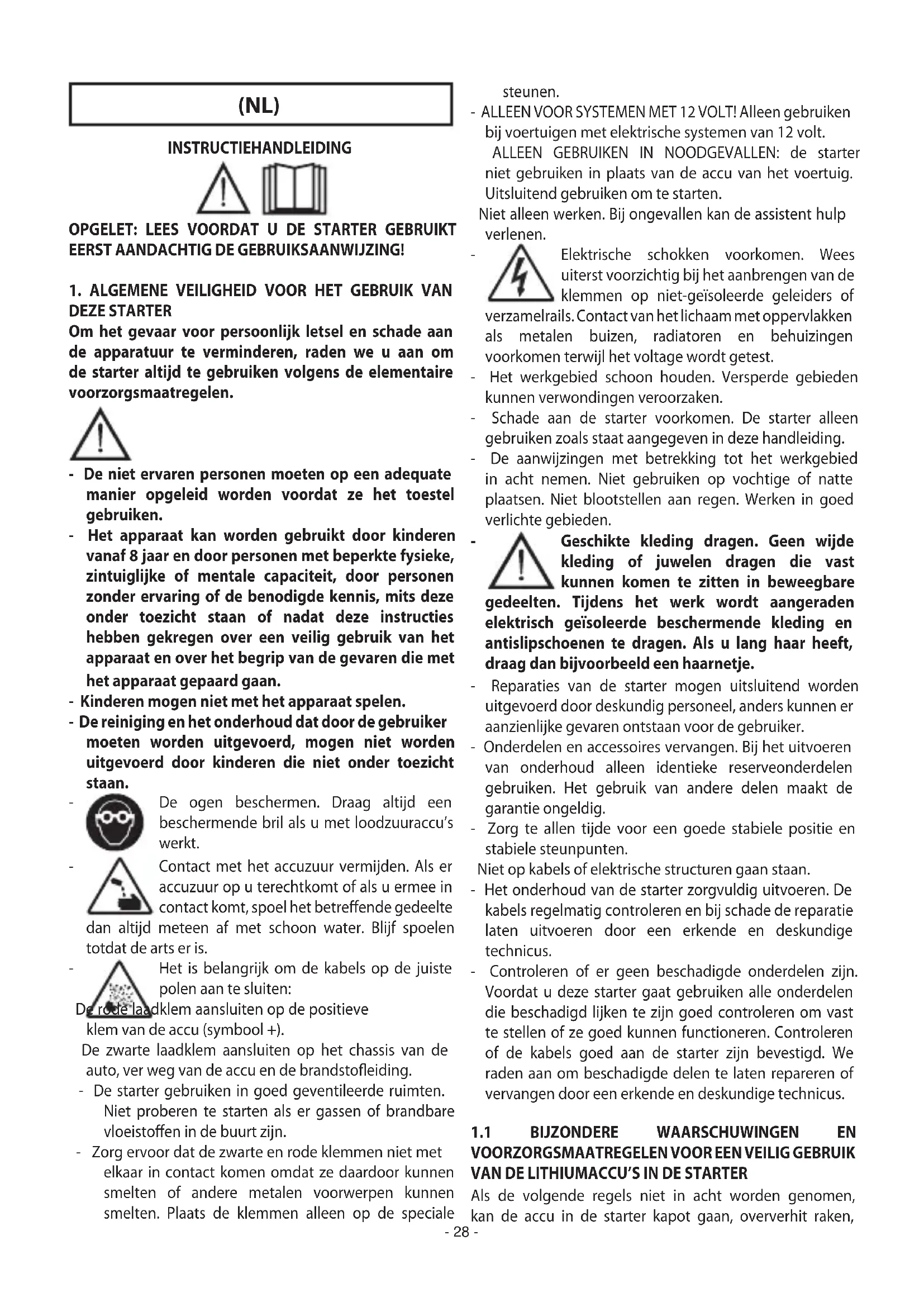

DEZE STARTER Om het gevaar voor persoonlijk letsel en schade aan de apparatuur te verminderen, raden we u aan om de starter altijd te gebruiken volgens de elementaire voorzorgsmaatregelen. - De niet ervaren personen moeten op een adequate manier opgeleid worden voordat ze het toestel gebruiken. - Het apparaat kan worden gebruikt door kinderen vanaf 8 jaar en door personen met beperkte fysieke, zintuiglijke of mentale capaciteit, door personen zonder ervaring of de benodigde kennis, mits deze onder toezicht staan of nadat deze instructies hebben gekregen over een veilig gebruik van het apparaat en over het begrip van de gevaren die met het apparaat gepaard gaan. - Kinderen mogen niet met het apparaat spelen. - De reiniging en het onderhoud dat door de gebruiker moeten worden uitgevoerd, mogen niet worden uitgevoerd door kinderen die niet onder toezicht staan.

De ogen beschermen. Draag altijd een beschermende bril als u met loodzuuraccu’s werkt.

Contact met het accuzuur vermijden. Als er accuzuur op u terechtkomt of als u ermee in contact komt, spoel het betreende gedeelte dan altijd meteen af met schoon water. Blijf spoelen totdat de arts er is.

Het is belangrijk om de kabels op de juiste polen aan te sluiten: De rode laadklem aansluiten op de positieve klem van de accu (symbool +). De zwarte laadklem aansluiten op het chassis van de auto, ver weg van de accu en de brandstoeiding. - De starter gebruiken in goed geventileerde ruimten. Niet proberen te starten als er gassen of brandbare vloeistoen in de buurt zijn. - Zorg ervoor dat de zwarte en rode klemmen niet met elkaar in contact komen omdat ze daardoor kunnen smelten of andere metalen voorwerpen kunnen smelten. Plaats de klemmen alleen op de speciale steunen. - ALLEEN VOOR SYSTEMEN MET 12 VOLT! Alleen gebruiken bij voertuigen met elektrische systemen van 12 volt. ALLEEN GEBRUIKEN IN NOODGEVALLEN: de starter niet gebruiken in plaats van de accu van het voertuig. Uitsluitend gebruiken om te starten. Niet alleen werken. Bij ongevallen kan de assistent hulp verlenen.

Elektrische schokken voorkomen. Wees uiterst voorzichtig bij het aanbrengen van de klemmen op niet-geïsoleerde geleiders of verzamelrails. Contact van het lichaam met oppervlakken als metalen buizen, radiatoren en behuizingen voorkomen terwijl het voltage wordt getest. - Het werkgebied schoon houden. Versperde gebieden kunnen verwondingen veroorzaken. - Schade aan de starter voorkomen. De starter alleen gebruiken zoals staat aangegeven in deze handleiding. - De aanwijzingen met betrekking tot het werkgebied in acht nemen. Niet gebruiken op vochtige of natte plaatsen. Niet blootstellen aan regen. Werken in goed verlichte gebieden.

Geschikte kleding dragen. Geen wijde kleding of juwelen dragen die vast kunnen komen te zitten in beweegbare gedeelten. Tijdens het werk wordt aangeraden elektrisch geïsoleerde beschermende kleding en antislipschoenen te dragen. Als u lang haar heeft, draag dan bijvoorbeeld een haarnetje. - Reparaties van de starter mogen uitsluitend worden uitgevoerd door deskundig personeel, anders kunnen er aanzienlijke gevaren ontstaan voor de gebruiker. - Onderdelen en accessoires vervangen. Bij het uitvoeren van onderhoud alleen identieke reserveonderdelen gebruiken. Het gebruik van andere delen maakt de garantie ongeldig. - Zorg te allen tijde voor een goede stabiele positie en stabiele steunpunten. Niet op kabels of elektrische structuren gaan staan. - Het onderhoud van de starter zorgvuldig uitvoeren. De kabels regelmatig controleren en bij schade de reparatie laten uitvoeren door een erkende en deskundige technicus. - Controleren of er geen beschadigde onderdelen zijn. Voordat u deze starter gaat gebruiken alle onderdelen die beschadigd lijken te zijn goed controleren om vast te stellen of ze goed kunnen functioneren. Controleren of de kabels goed aan de starter zijn bevestigd. We raden aan om beschadigde delen te laten repareren of vervangen door een erkende en deskundige technicus.

VAN DE LITHIUMACCU’S IN DE STARTER Als de volgende regels niet in acht worden genomen, kan de accu in de starter kapot gaan, oververhit raken,- 29 - uitzetten, in brand raken of exploderen: - De behuizing van de starter om geen enkele reden openen. - De starter niet opladen in de zon, in de buurt van vlammen of in dergelijke omstandigheden. - De starter niet in de buurt van kachels, vlammen of op andere warme plaatsen gebruiken of laten staan. - De starter alleen laden met de oplader die bij de apparatuur wordt geleverd. - De starter niet in het vuur gooien of verhitten. - De polariteit van de positieve “+” en negatieve “-” klem niet omkeren. - De klemmen van de starter niet kortsluiten. - De behuizing van de starter niet doorboren met scherpe voorwerpen, er niet op slaan met een hamer, er niet op gaan staan. - De starter niet in ovens, magnetrons, enz. zetten. - Niet met de starter gooien of hard stoten. - De behuizing van de starter niet kapot maken of wijzigen. - Als er tijdens het gebruik, opladen of de opslag vreemde geuren uit de starter komen, als de starter heet wordt of vervormt, mag de apparatuur niet meer worden gebruikt. - Als de starter zuur lekt of vreemde geuren afgeeft, moet de apparatuur onmiddellijk uit de buurt van warmtebronnen of open vuur worden verwijderd. - Als er zuur uit de starteraccu in contact komt met de huid of de kleding, meteen overvloedig afspoelen met water. - Als er zuur uit de starteraccu in contact komt met de ogen, meteen overvloedig afspoelen met water en een arts raadplegen. Deze handleiding bewaren. De handleiding is nodig om de waarschuwingen en voorzorgsmaatregelen te raadplegen, voor de bedrijfs- en onderhoudsprocedures, voor de onderdelenlijst en de technische specicaties. De handleiding op een veilige en droge plaats bewaren, zodat deze indien nodig altijd kan worden geraadpleegd.

2. INLEIDING EN ALGEMENE BESCHRIJVING

Voorzien gebruik Draagbare multifunctionele starter met accu. Ideaal voor wie een starthulp nodig heeft. Geschikt voor motoren, auto’s, boten en meer. Volledig compatibel met alle 12 volts startsystemen. De starter maakt gebruik van LITHIUMACCU’S, zodat het instrument bijzonder goed verplaatsbaar en compact is. De multifunctionele starter heeft bovendien een sterke ledlamp en vier uitgangspoorten voor het voeden en/of opladen van elektronische apparaten van 5V/12V/19V. Beschrijving (afbeelding A): A-1. Verpakking met openklappend deksel. A-2. Multifunctionele starter. A-3. Startklemmen. A-4. Uitgangskabel 12V/10A en 19V/3.5A. A-5. Laadkabel met 12 V sigarettenaanstekerjack. A-6. Adapterkabel tussen USB-poort van de apparatuur en de verschillende voedings- en/of oplaadingangen van de belangrijkste elektronische apparaten op de markt. A-7. Uitgangsadapters voor de kabel ref. A-4. A-8. Voedingsinrichting voor opladen. A-9. Oplaadingang van de starter. A-10. Uitgang 12V/10A. A-11. Uitgangs-USB-poorten 5V/1A en 5V/2.1A. A-12. Uitgang 19V/3.5A. A-13. LED-lampen. A-14. Uitgangsaansluitingen voor de startklemmen (ref. A-3). A-15. ON/OFF-knop voor het laadniveau, de uitgangspoorten (ref. A-11 en 12) en de ledlampen. A-16. Waarschuwingsled voor de laadstatus van de interne accu.

De starter tijdens de werking stabiel op een horizontaal, vlak oppervlak plaatsen.

4.1 Gebruik van de starter:

LET OP: de instructies precies in de hieronder aangegeven volgorde uitvoeren! Zorg ervoor dat de zwarte en de rode klem nooit met elkaar in contact kunnen komen of een gemeenschappelijke geleider kunnen raken! - Controleer of het te starten voertuig of vaartuig is uitgeschakeld (startschakelaar of -sleutel in positie OFF). - Eerst de rode klem POS. (+) aansluiten op de klem POS. (+) van de accu, daarna de zwarte klem NEG. (-) aansluiten op het chassis van het voertuig of op de klem NEG. (-) van de accu. LET OP: als de volgende regels niet in acht worden genomen, kan dit de levensduur van de apparatuur schaden: - De schakelaar van het voertuig niet langer dan 3 seconden in de startpositie zetten. - Als de auto of de boot niet start, ten minste 15 seconden wachten voordat u het een tweede maal probeert. - Als de motor na de tweede poging nog niet start, ten minste 2 minuten wachten voordat u het opnieuw probeert. Volg na het starten en wanneer de motor in werking is strikt de volgorde van de instructies op: - De zwarte klem (negatief) losmaken van het voertuig.- 30 - - De rode klem (positief) losmaken van het voertuig. - De connector met de startkabels uit de starter verwijderen - De kabels en de starter terugplaatsen in de verpakking. Het wordt aangeraden om de starter zo snel mogelijk op te laden.

4.2 De starter gebruiken als voedings- en/of

laadinrichting: - De uitgangskabel (afb. A-4 of afb. A-6) kiezen met het uiteinde dat geschikt is voor het te voeden apparaat (afb. A-7) en de vereiste spanning/stroom; - Het uiteinde van de kabel in de speciale uitgangspoort van de starter steken (afb. A-10, 11, 12); - De knop ON van afbeelding A-15 indrukken - Het andere uiteinde van de kabel in het te voeden apparaat steken;

4.3 De LED-lampen gebruiken

- De knop ON (afb. A-15) enkele seconden ingedrukt houden om de ledlamp in te schakelen. Daarna als volgt op de knop drukken: - eenmaal om knipperend licht in te schakelen; - tweemaal om de noodsignalering in te schakelen; - driemaal om het licht uit te schakelen.

Belangrijk! Om de accu maximaal te laten presteren deze voor gebruik, na ieder gebruik en in ieder geval iedere 3 maanden opladen. De unit kan worden opgeladen met een voeding van 230 VAC (met de bijgeleverde voedingsinrichting, afb. A-8) of via de speciale kabel met 12 V jack-stekker (afb. A-5). Op de knop van afb. A-15 drukken om te controleren of de accu moet worden opgeladen. De leds van afb. A-16 geven de laadstatus van de accu aan, die hoger is naarmate er meer leds branden: - één brandende led: de accu is leeg; - alle leds branden: de accu is helemaal opgeladen.

5.1 Laden met voeding 100 Vac - 240 Vac 50/60Hz

LET OP: Uitsluitend de bijgeleverde voedingsinrichting gebruiken! - De stekker van de voedingsinrichting (Afb. A-8) aanbrengen in een contact van 230Vac of compatibel met de spanning van de voedingsinrichting. - Daarna de speciale uitgangsstekker in het laadcontact van afbeelding A-9 steken. - De leds van afb. A-16 gaan na elkaar branden als de unit wordt opgeladen en blijven allemaal branden als het laden is voltooid. - De starter heeft een controle-inrichting waarmee overbelasting van de accu en de voedingsinrichting kan worden voorkomen. Het systeem laten opladen zolang dat nodig is.

5.2 Opladen aan boord van het voertuig met 12Vdc-

voeding: - De sigarettenaanstekerjack van de bijgeleverde kabel (Fig. A-5) in het speciale contact van de auto of de boot steken. - Het andere uiteinde van de bijgeleverde kabel in het laadcontact van de starter steken (Afb. A-9).

6. VERWERKING VAN DE ACCU ALS AFVAL

Als de accu van de starter niet meer bruikbaar is, moet deze worden gerecycled. In sommige landen is dat verplicht. Neem contact op met de plaatselijke autoriteiten voor vast afval voor informatie over recycling. WAARSCHUWING: De accu niet verbranden. Dat kan een explosie veroorzaken. Voor het verwerken van de accu als afval de blootliggende klemmen bedekken met geschikt isolatietape om kortsluiting te voorkomen. De accu niet blootstellen aan intense hitte of vuur omdat dit een explosie kan veroorzaken. SPECIFICATIES: DRIVE 9000 Type accu: - lithium-polymeeraccu, gesloten, oplaadbaar. Capaciteit van de accu: - 9000 mAh Startstroom (12 V): - 350 A - (1200 A piekstroom) Startkabels: - gepolariseerde klemmen - koper - doorsnede 5.3 mm
