Infinity 225 954556 - Spawarka Telwin - Bezpłatna instrukcja obsługi
Znajdź bezpłatnie instrukcję urządzenia Infinity 225 954556 Telwin w formacie PDF.
| Rodzaj produktu | Spawarka inwertorowa TIG/MMA |
| Marka | Telwin |
| Model | Infinity 225 954556 |
| Procesy spawania | TIG DC/AC (HF/LIFT), MMA |
| Prąd spawania TIG | 5 - 225 A |
| Prąd spawania MMA | 10 - 225 A |
| Zasilanie | 230 V jednofazowe (lub 400 V trójfazowe w zależności od wersji) |
| Częstotliwość | 50/60 Hz |
| Klasa ochronności | IP21S (szacunkowo) |
| Waga | Około 12 kg (szacunkowo) |
| Wymiary (dł. x szer. x wys.) | Nie podano |
| Funkcje TIG | 2T, 4T, 4T Bi-Level, Spot, Thin Spot, pulsacyjny, Easy Pulse, narastanie/opadanie, gaz przed/po, balans AC, częstotliwość |
| Funkcje MMA | Hot Start, Arc Force, Anti Stick, VRD |
| Akcesoria w zestawie | Przewody spawalnicze i powrotny, uchwyt elektrodowy, palnik TIG (w zależności od wersji) |
| Akcesoria opcjonalne | Pilot zdalnego sterowania (1 lub 2 potencjometry, pedał), palnik TIG z potencjometrem, zestaw MMA, zestaw TIG, wózek America, adapter do butli argonu, reduktor ciśnienia |
| Bezpieczeństwo | Zabezpieczenie termiczne, przepięcie/zanik napięcia, VRD, alarmy AL.1-AL.8 |
| Chłodzenie | Wentylator wewnętrzny |
| Konserwacja bieżąca | Czyszczenie z kurzu sprężonym powietrzem, sprawdzanie palnika i połączeń, kontrola szczelności gazu |
| Naprawialność | Części zamienne dostępne przez serwis Telwin, naprawa przez wykwalifikowany personel |
| Normy | EN 60974-9, CEI/EN 61000-3-11, CEI/EN 61000-3-12 |
Często zadawane pytania - Infinity 225 954556 Telwin
Pytania użytkowników dotyczące Infinity 225 954556 Telwin
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Spawarka w formacie PDF za darmo! Znajdź swoją instrukcję Infinity 225 954556 - Telwin i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. Infinity 225 954556 marki Telwin.

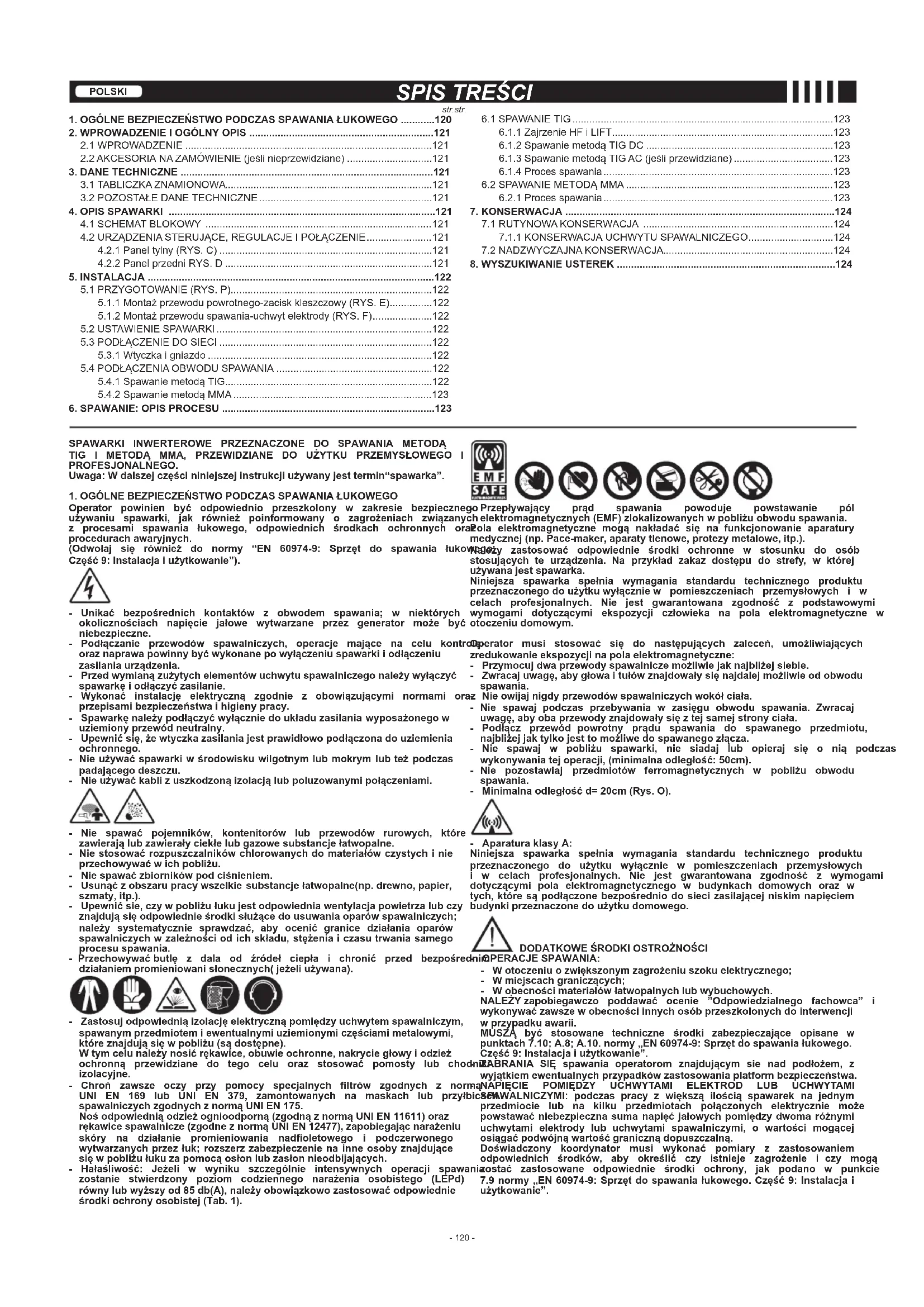

INSTRUKCJA OBSŁUGI Infinity 225 954556 Telwin
2.2 AKCESORIA NA ZAMÓWIENIE (jeśli nieprzewidziane) 121
- DANE TECHNICZNE ....121
3.1 TABLICZKA ZNAMIONOWA....121
3.2 POZOSTAŁE DANE TECHNICZNE....121
- OPIS SPAWARKI 121
4.1 SCHEMAT BLOKOWY 121
4.2 URZADZENIA STERUJACE, REGULACJE I POŁACZENIE....121
4.2.1 Panel tylny (RYS. C) 121
4.2.2 Panel przedni RYS. D 121
- INSTALACJA ....122
5.1 PRZYGOTOWANIE (RYS. P)....122
5.1.1 Montaż przewodu powrotnego-zacisk kleszczowy (RYS. E)......122
5.1.2 Montaż przewodu spawania-uchwyt elektrody (RYS. F)....122
5.2 USTAWIENIE SPAWARKI 122
5.3 PODŁACZENIE DO SIECI 122
5.3.1 Wtyczka i gniazdo 122
5.4 PODŁĄCZENIA OBWODU SPAWANIA 122
5.4.1 Spawanie metoda TIG....122
5.4.2 Spawanie metodą MMA....123
- SPAWANIE: OPIS PROCESU 123
6.1 SPAWANIE TIG 123
6.1.1 Zajrzenie HF | LIFT....123
6.1.2 Spawanie metoda TIG DC 123
6.1.3 Spawanie metodą TIG AC (jeśli przewidziane)....123
6.1.4 Proces spawania....123
6.2 SPAWANIE METODA MMA 123
6.2.1 Proces spawania....123
- KONSERWACJA 124
7.1 RUTYNOWA KONSERWACJA 124
7.1.1 KONSERWACJA UCHWYTU SPAWALNICZEGO....124
7.2 NADZWYCZAJNA KONSERWACJA 124
- WYSZUKIWANIE USTEREK 124
SPAWARKI INWERTEROWE PRZEZNACZONE DO SPAWANIA METODĄ TIG I METODĄ MMA, PRZEWIDZIANE DO UŻYTKU PRZEMYSŁOWEGO PROFESJONALNEGO.
Uwaga: W dalszej części niniejszej instrukcji używany jest termin“spawarka”.
- OGÓLNE BEZPIECZEŃSTWO PODCZAS SPAWANIA ŁUKOWEGO
Operator powinien być odpowiednio przeszkolony w zakresie bezpiecznego Przepływający prąd spawania powoduje powstawanie pół używaniu spawarki, jak również poinformowany o zagrożeniach związanych elektromagnetycznych (EMF) złokalizowanych w pobliżu obwodu spawania. z procesami spawania łukowego, odpowiednich środkach ochronnych oraPola elektromagnetyczne mogą nakładać się na funkcjonowanie aparatury procedurach awaryjnych. medycznej (np. Pace-maker, aparaty tlenowe, protezy metalowe, itp.).
(Odwołaj się również do normy "EN 60974-9: Sprzęt do spawania łukową zastosować odpowiednie środki ochronne w stosunku do osób Część 9: Instalacja i użytkowanie").
- Unikać bezpośrednich kontaktów z obwodem spawania; w niektórych okolicznościach napięcie jałowe wytwarzane przez generator może być niebezpieczne.
- Podłączanie przewodów spawalniczych, operacje mające na celu kontr oraz naprawa powinny być wykonane po wyłączeniu spawarki i odłączeniu zasilania urządzenia.
- Przed wymianą zużytych elementów uchwytu spawalniczego należy wyłączyć spawarkę i odłączyć zasilanie.
- Wykonać instalację elektryczną zgodnie z obowiązującymi normami or przepisami bezpieczeństwa i higieny pracy.
- Spawarkę należy podłączyć wyłącznie do układu zasilania wyposażonego w uziemiony przewód neutralny.
- Upewnić się, że wtyczka zasilania jest prawidłowo podłączona do uziemienia ochronnego.
- Nie używać spawarki w środowisku wilgotnym lub mokrym lub też podczas padającego deszczu.
- Nie używać kabli z uszkodzoną izolacją lub poluzowanymi połączeniami.
- Nie spawać pojemników, kontenitorów lub przewodów rurowych, które zawierają lub zawierały ciekłe lub gazowe substancje łatwopalne.
- Nie stosować rozpuszczalników chlorowanych do materiałów czystych i nie przechowywać w ich pobliżu.
- Nie spawać zbiorników pod ciśnieniem.
- Usunąć z obszaru pracy wszelkie substancje łatwopalne(np. drewno, papier, szmaty, ltp.).
- Upewnić sie, czy w pobliżu łuku jest odpowiednia wentylacja powietrza lub czy znajdują się odpowiednie środki służące do usuwania oparów spawalniczych; należy systematycznie sprawdzać, aby ocenić granice działania oparów spawalniczych w zależności od ich składu, stężenia i czasu trwania samego procesu spawania.
- Przechowywać butle z dala od źródeł ciepła i chronić przed bezpośre działaniem promieniowani słonecznych (jeżeli używana).
- Zastosuj odpowiednią izolację elektryczną pomiędzy uchwytem spawalniczym, spawanym przedmiotem i ewentualnymi uziemłonymi częściami metalowymi, które znajdują się w pobliżu (są dostępne). W tym celu należy nosić rękawice, obuwie ochronne, nakrycie głowy i odzież ochronną przewidziane do tego celu oraz stosować pomosty lub cho izolacyjne.
- Chron zawsze oczy przy pomocy specjalnych filtrów zgodnych z non UNI EN 169 lub UNI EN 379, zamontowanych na maskach lub przy spawalniczych zgodnych z normą UNI EN 175.
Noś odpowiednią odzleż ognioodporną (zgodną z normą UNI EN 11611) oraz rękawice spawalnicze (zgodne z normą UNI EN 12477), zapobiegając narażeniu skóry na dłałańę promlenlowania nadfioletowego i podczerwonego wytwarzanych przez łuk; rozszerz zabezpieczenie na inne osoby znajdujące się w pobliżu łuku za pomocą osion lub zasłon nieodbijających.
- Hałaśliwość: Jeżeli w wyniku szczególnie intensywnych operacji spaw zostanie stwierdzony poziom codziennego narażenia osobistego (LEPd) równy lub wyższy od 85 db(A), należy obowiązkowo zastosować odpowiednie środki ochrony osobistej (Tab. 1).
go Przepływający prąd spawania powoduje powstawanie pół ch elektromagnetycznych (EMF) złokalizowanych w pobliżu obwodu spawania. Pola elektromagnetyczne mogą nakładać się na funkcjonowanie aparatury medycznej (np. Pace-maker, aparaty tlenowe, protezy metalowe, itp.). Wagęzy zastosować odpowiednie środki ochronne w stosunku do osób stosujących te urządzenia. Na przykład zakaz dostępu do strefy, w której używana jest spawarka.
Niniejsza spawarka spełnia wymagania standardu technicznego produktu przeznaczonego do użytku wyłącznie w pomieszczeniach przemysłowych i w celach profesjonalnych. Nie jest gwarantowana zgodność z podstawowymi wymogami dotyczącymi ekspozycji człowieka na pola elektromagnetyczne w otoczeniu domowym.
Operator musi stosować się do następujących zaleceń, umożliwiających zredukowanie ekspozycji na pola elektromagnetyczne:
- Przymocuj dwa przewody spawalnicze możliwie jak najbliżej siebie. - Zwracaj uwagę, aby głowa i tułów znajdowały się najdalej możliwie od obwodu spawania.
az Nie owijaj nigdy przewodów spawalniczych wokół ciała.
- Nie spawaj podczas przebywania w zasięgu obwodu spawania. Zwracaj uwagę, aby oba przewody znajdowały się z tej samej strony ciała.
- Podłącz przewód powrotny prądu spawania do spawanego przedmiotu, najbliżej jak tylko jest to możliwe do spawanego złącza.
- Nie spawaj w pobliżu spawarki, nie siadaj lub opieraj się o nią podczas wykonywania tej operacji, (minimalna odległość: 50cm).
- Nie pozostawiaj przedmiotów ferromagnetycznych w pobliżu obwodu spawania.
- Minimalna odległość d=20cm (Rys. O).
- Aparatura klasy A: Niniejsza spawarka spełnia wymagania standardu technicznego produktu przeznaczonego do użytku wyłącznie w pomieszczeniach przemysłowych i w celach profesjonalnych. Nie jest gwarantowana zgodność z wymogami dotyczącymi pola elektromagnetycznego w budynkach domowych oraz w tych, które są podłączone bezpośrednio do sleci zasilającej niskim napięciem budynki przeznaczone do użytku domowego.
DODATKOWE ŚRODKI OSTROŻNOŚCI
dni@PERACJE SPAWANIA:
- W otoczeniu o zwiększonym zagrożeniu szoku elektrycznego:
- W miejscach graniczących;
- W obecności materiałów łatwopalnych lub wybuchowych.
NALEŻY zapobiegawczo poddawać ocenie "Odpowiedzialnego fachowca" i wykonywać zawsze w obecności innych osób przeszkolonych do interwencji w przypadku awarii.
MUSZĄ być stosowane techniczne środki zabezpieczające opisane w punktach 7.10; A.8; A.10. normy „EN 60974-9: Sprzęt do spawania łukowego. Część 9: Instalacja i użytkowanie”.
KABRANIA SIĘ spawania operatorom znajdującym sie nad podłożem, z
wyjątkiem ewentualnych przypadków zastosowania platform bezpieczeństwa. NAPIECE POMIĘDZY UCHWYTAMI ELEKTROD LUB UCHWYTAMI SPAWALNICZYMI: podczas pracy z większą ilością spawarek na jednym przedmiocie lub na kilku przedmiotach połączonych elektrycznie może powstawać niebezpieczna suma napięć żałowych pomiędzy dwoma różnymi uchwytami elektrody lub uchwytami spawalniczymi, o wartości mogącej osłągać podwójną wartość graniczną dopuszczalną.
Doświadczony koordynator musi wykonać pomlary z zastosowaniem odpowiednich środków, aby określić czy istnieje zagrożenie i czy mogą izostać zastosowane odpowiednie środki ochrony, jak podano w punkcie 7.9 normy „EN 60974-9: Sprzęt do spawania łukowego. Część 9: Instalacja i użytkowanie”.
POZOSTAŁE ZAGROŻENIA
- WYWROCENIE: ustawić spawarkę na równej powierzchni, o nośności odpowiedniej do jej ciężaru; w przeciwnym przypadku (np. pochyła posadzka, niespoista itp...) istnieje niebezpieczeństwo wywrócenia urządzenia.
- NIEWŁAŚCIWE UŻYWANIE: używanie spawarki do jaklejkolwiek obróbki odmiennej od przewidzianej jest niebezpieczne (np. rozmrażanie przewodów rurowych instalacji wodnej).
- Zabrania sie używania uchwytu jako środka do zawieszania spawarki.
2. WPROWADZENIE I OGÓLNY OPIS
2.1 WPROWADZENIE
Niniejsza spawarka jest źródłem prądu przeznaczonym do spawania łukowego, zrealizowanym specjalnie do spawania elektrod otulonych (rutylowe, kwasowe, zasadowe) metodą TIG (DC) (AC/DC), z zajarzeniem HF lub LIFT oraz do spawania metoda MMA.
Specyficzne parametry tej spawarki (INWERTEROWA), takie jak prędkość oraz ciśnienie regulacji powodują, że jakość spawania jest bardzo wysoka.
Regulacja systemu "inverter" na wejściu linii zasilania (pierwotny) powoduje ponadło drastyczną redukcję objętości zarówno transformatora jak i reaktancji, umożliwiając skonstruowanie spawarki o objętości i wadze ekstremalnie umiarkowanych, podkreślając zalety łatwej obsługi i przenośności.
2.2 AKCESORIA NA ZAMÓWIENIE (jeśli nieprzewidziane)
- Zestaw do spawania metoda MMA
- Zestaw do spawania metoda TIG.
- Adapter do butli gazowej Argon.
- Reduktor ciśnienia.
- Uchwyt spawalniczy TIG.
- Maska spawalnicza samościemniająca: z filtrem stałym lub regulowanym.
- Przewód powrotny prądu spawania z zaciskiem uziemiającym.
- Zdalne sterowanie w trybie ręcznym na 1 potencjometr.
- Zdalne sterowanie w trybie ręcznym na 2 potencjometry.
- Zdalne sterowanie za pomocą pedalu.
- Złączka gazu i przewód rurowy przepływu gazu umożliwiający podłączenie do butli z Argonem.
- Uchwyt spawalniczy TIG z potencjometrem.
- Wózek AMERICA
3. DANE TECHNICZNE
3.1 TABLICZKA ZNAMIONOWA
Główne dane dotyczące zastosowania i wydajności spawarki zostały podane na tabliczce znamionowej o następującym znaczeniu:
Rys. A
1- Stopień zabezpieczenia obudowy.
2- Symbol linii zasilania:
1\~: napiecie przemienne jednofazowe;
3\~: napiecie przemienne trójfazowe
3- Symbol S : oznacza, że spawanie może być wykonywane w środowisku o zwiększonym zagrożeniu szoku elektrycznego (np. w pobliżu wielkich skupisk metalu).
4- Symbol zalecanego procesu spawania.
5- Symbol struktury wewnętrznej spawarki.
6- Norma EUROPEJSKA dotycząca bezpieczeństwa i produkcji urządzeń przeznaczonych do spawania łukowego.
7- Numer części służący do identyfikacji spawarki (niezbędny dla pogotowia technicznego, zamówienia części zamiennych i badania pochodzenia produktu).
8- Wydajność obwodu spawania:
- U : maksymalne napiecie jałowe
- I 2 /U 2 : Prąd i odpowiednie napięcie znormalizowane, które mogą być wytwarzane przez spawarke podczas procesu spawania.
- X : Cykl pracy: wskazuje czas, w ciągu którego spawarka może wytworzyć odpowiednią ilość prądu (ta sama kolumna). Wyrażany w %, na podstawie cyklu 10 minutowego (np. 60% = 6 minut pracy, 4 minuty przerwy; i tak dalej). W przypadku gdy współczynniki wykorzystania (dotyczące 40°C otoczenia) zostaną przekroczone, nastąpi zadziałanie zabezpieczenia termicznego (spawarka pozostanie w stanie stand-by dopóki temperatura nie znajdzie się znowu w dopuszczalnych granicach).
- A/V-A/V : Wskazuje gamę regulacji prądu spawania (minimalna - maksymalna) dla odpowiedniego napięcia łuku.
9- Dane charakterystyczne linii zasilania:
- U _1 : Napięcie przemienne i częstotliwość zasilania spawarki (dopuszczalne granice ±10%):
- I : Maksymalny prad pobierany z sieci.
- I : Rzeczywisty prąd zasilania.
10- : Wartość bezpieczników z opóźnionym działaniem, które należy przygotować dla zabezpieczenia linii.
11- Symbole dotyczące norm bezpieczeństwa, których znaczenie podane jest w rozdziale 1 "Ogólne bezpieczeństwo podczas spawania łukowego".
Uwaga: Na tabliczce znamionowej podane jest przykładowe znaczenie symboli i cyfr; dokładne wartości danych technicznych posiadanej spawarki należy odczytać bezpośrednio na tabliczce samej spawarki.
3.2 POZOSTAŁE DANE TECHNICZNE
- SPAWARKA: patrz tabela 1 (TAB.1).
- UCHWYT SPAWALNICZY: patrz tabela 2 (TAB.2).
Cieżar spawarki podany jest w tabeli 1 (TAB.1).
4. OPIS SPAWARKI
4.1 SCHEMAT BLOKOWY
Spawarka składa się zasadniczo z modułów mocy, wykonananych na obwodach drukowanych i optymalizowanych w celu uzyskania maksymalnej niezawodności oraz zredukowanej konserwacji.
Spawarka jest slerowana przez mikroprocesor, za pomocą którego można ustawić większą ilości parametrów, umożliwiających optymalne spawanie każdego materiału w każdych warunkach. Aby w pełni wykorzystać parametry urządzenia należy jednakże znać jego możliwości operacyjne.
Opis (RYS. B)
1- Wejście trójfazowej linii zasilania, zespół prostownikowy oraz kondensatory poziomujące.
2- Mostek tranzystorów (IGBT) i sterowniki; zamienia napięcie linii na napięcie przemienne o wysokiej częstotliwości oraz wykonuje regulację mocy, w zależności od żądanego prądu/napięcia spawania.
3- Transformator o wysokiej częstotliwości: uzwojenie pierwotne jest zasilane napięciem przetwarzanym z bloku 2; posiada ono funkcję przystosowania napięcia i prądu do wartości niezbędnych dla procesu spawania łukowego i jednocześnie galwanicznego izolowania obwodu spawania od linii zasilania.
4- Mostek prostujący wtórny, z indukcyjnością wyrównawczą: zamienia napięcie / prąd przemienny, dostarczany przez uzwojenie wtórne na prąd / napięcie stałe o niskim falowaniu.
5- Mostek tranzystorów (IGBT) i sterowniki; zamienia prąd wyjściowy na prąd wtórny z DC na AC podczas spawania metodą TIG AC (jeżeli występują).
6- Elektroniczny układ sterowania i regulacji; bezzwłocznie steruje wartość prądu spawania i porównuje ją z wartością ustawioną przez operatora; zmienia impulsy sterowania sterowników IGBT, które dokonują regulacji.
7- Logika sterowania funkcjonowania spawarki: ustawia cykle spawania, steruje siłownikami, nadzoruje układy bezpieczeństwa.
8- Panel służący do ustawiania i wyświetlania parametrów oraz trybów funkcjonowania.
9- Generator zajarzenia bezdotykowego HF (jeżeli występują).
10- Elektrozawór gazu ochronnego EV (jeżeli występują).
11- Wentylator chłodzący spawarkę.
12- Zdalna regulacja.
4.2 URZĄDZENIA STERUJĄCE, REGULACJE I POŁĄCZENIE
4.2.1 Panel tylny (RYS. C)
1- Wyłącznik główny O/OFF - I/ON.
2- Przewód zasilający (2B + U (Jednofazowy)), (3B + U (Trójfazowy)).
3- Złączka umożliwiająca podłączenie rury gazu (reduktor ciśnienia bulla - spawarka) (jeżeli występują).
4- Bezpiecznik (jeżeli występują)
5- Łącznik dla systemu chłodzenia wodnego (jeżeli występują).
6- Łacznik umożliwiający zdalne sterowanie:
Z pomocą specjalnego łącznika 14 biegunowego, znajdującego się z tyłu urządzenia, jest możliwe podłączenie do spawarki 3 różnych rodzajów zdalnego sterowania. Każde urządzenie jest rozpoznawane automatycznie i umożliwia ustawianie następujących parametrów:
- Zdalne sterowanie z jednym potencjometrem:
obracając pokrętem potencjometra zmienia się wartość prądu głównego z najniższej na najwyższą. Regulacja prądu głównego jest wyłączną funkcją zdalnego sterowania.
- Zdalne sterowanie wyłącznikiem nożnym:
wartość prądu jest określana przez położenie wyłącznika nożnego. Ponadto, w trybie TIG 2T, wciśnięcie wyłącznika nożnego funkcjonuje jako polecenie uruchamiające urządzenie w zastępstwie przycisku uchwytu spawalniczego, (jeśli przewidziany).
- Zdalne sterowanie z dwoma potencjometrami:
pierwszy potencjometr reguluje prąd główny. Drugi potencjometr reguluje inny parametr, który jest uzależniony od aktywnego trybu spawania. Obracanie tym potencjometrem umożliwia wyświetlenie modyfikowanego parametru, (który nie będzie już kontrolowany pokrętem na panelu). Znaczenie drugiego potencjometra jest następujące: ARC FORCE w trybie spawania MMA i RAMPA KONCOWA w trybie TIG.
Uchwyt spawalniczy TIG z potencjometrem.
Aby zapobiec uszkodzeniom wewnątrz spawarki, użytkownik
zobowiązany jest do użycia dla dowolnego UCHWYTU SPAWALNICZEGO TIG, 5.biegunowego adaptera uchwytu spawalniczego, z wmontowanym potencjometrem regulacyjnym.
4.2.2 Panel przedni RYS. D
1- Szybkozłączka dodatnia (+) do podłączenia przewodu spawalniczego.
2- Szybkozłączka ujemna (-) do podłączenia przewodu spawalniczego.
3- Łącznik umożliwiający podłączenie kabla do przycisku uchwytu spawalniczego
4- Złączka umożliwiająca podłączenie rury gazu uchwytu spawalniczego TIG.

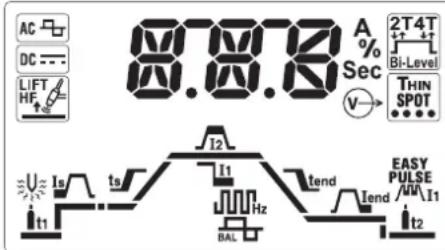

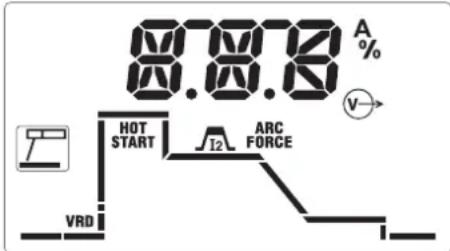

5- Panel sterowania:
5a. Przycisk ustawiania typu spawania (PROCESS).
Umożliwia wybór odpowiedniego procesu:
- spawanie elektrodą otuloną (MMA).
- HF spawanie metodą TIG z zajarzeniem łuku o wysokiej częstotliwości (TIG
HF).
LIFT - spawanie metodą TIG z kontaktowym zajarzeniem łuku (TIG LIFT).
- w trybie TIG wskazuje spawanie prądem stałym (DC).
- AC 40 w trybie TIG wskazuje spawanie prądem przemiennym (AC), jeśli przewidziany.
5b. Przycisk ustawiania cyklu dla spawania metodą TIG (MODE).
Umożliwia wybór trybu funkcjonowania.
Krótkie naciśnięcie:
- spawanie rozpoczyna się od naciśnięcia przycisku uchwytu spawalniczego i kończy się po jego zwolnieniu.
- spawanie rozpoczyna się od naciśnięcia i zwolnienia przycisku uchwytu i kończy się dopiero po jego ponownym naciśnięciu i zwolnieniu.
- spawanie rozpoczyna się od naciśnięcia i zwolnienia przycisku uchwytu spawalniczego. Po każdym krótkim naciśnięciu/zwolnieniu prąd przepływa od ustawionej wartości do wartości i i odwrotnie. Spawanie kończy się po
naciśnięciu przycisku i jego zwolnieniu na dłuższy czas wcześniej ustalony.
SPOT umożliwia wykonywanie spawania punktowego z kontrolą czasu trwania spawania na wyświetlaczu (migająca ikona).
Tha SPOT umozliwia wykonywanie krótkiego spawania punktowego (10-100msek) z kontrolą czasu trwania spawania na wyświetlaczu (migająca ikona).
Dłuższe przytrzymanie (PULSE):
PULSE
- umożliwia pulsowanie prądu (zmiana poziomu) z ustawieniem zgodnie z własnym upodobaniem parametrów charakterystycznych 1, 2, 3, 4, 5, 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 23, 24, 25, 26, 27, 28, 29, 30, 31, 32, 33, 34, 35, 36, 37, 38, 39, 40, 41, 42, 43, 44, 45, 46, 47, 48, 49, 50, 51, 52, 53, 54, 55, 56, 57, 58, 59, 60, 61, 62, 63, 64, 65, 66, 67, 68, 69, 70, 71, 72, 73, 74, 75, 76, 77, 78, 79, 80, 81, 82, 83, 84, 85, 86, 87, 88, 89, 90, 91, 92, 93, 94, 95, 96, 97, 98, 99, 100
umożliwia pulsowanie prądu z automatycznym ustawieniem
predefiniowanych wartości parametrów charakterystycznych
w zależności od ustawionego prądu 12 (wartości te mogą być zawsze modyfikowane).
5c. Pokrętło wielofunkcyjne.
W zależności od predyspożycji ustawień, przy użyciu przycisków umożliwia wybór i regulację parametrów z wyświetlaniem ustawionej wartości na wyświetlaczu.
W tryble MMA parametry modyfikowalne są następujące:
- VRD aktywacja/dezaktywacja urządzenia VRD "Voltage Reduction Device" umożliwiająca bezpieczne włączenie przy zasilaniu niskim napięciem.
HOT
- START przetężenie początkowe (regulacja 0-100%) umożliwiające optymalizację zajarzenia łuku spawalniczego.
5
- J12 główny prąd spawania (prąd wyjściowy w Amperach).
ARC
- FORCE przetężenie dynamiczne (regulacja 0-100%) umożliwiające optymalizację płynności spawania i zapobieganie przyklejaniu elektrody.
W trybie MMA parametry modyfikowalne są następujące:
- Prąd początkowy utrzymywany przez stałą wartość czasu w trybie 2T (50msek) oraz przez wartość czasu odpowiadającą utrzymywaniu naciśniętego przycisku, w trybie 4T (regulacja 0-100%).
- ts czas rampy początkowej prądu od wartości I do I₂ (regulacja 0,1-10 sekund). Przy wyłączeniu (OFF) rampa nie występuje.
N.B.: Parametry Ji T, mogą być modyfikowane również przez zdalne sterowanie za pomocą wyłącznika nożnego, jednakże regulacja musi wykonywana przed włączeniem sterowania.
- Główny prąd spawania, w trybie PULSUJĄCYM i Bi-Level jest prądem na najwyższym poziomie (prąd wyjściowy w Amperach).
- prąd podstawowy w trybie PULSUJĄCYM i Bi-Level jest wartością, która może być ustawiana na zmianę z głównym prądem spawania (regulacja w Amperach).
- _Hz częstotliwość pulsowania, dla modeli AC/DC w trybie TIG AC reprezentuje częstotliwość prądu spawania (regulacja w Hercach).
procentowe zbilansowanie w trybie PULSUJACYM jest zależnością pomiędzy czasem, w którym prąd osiąga najwyższy poziom i całkowitym okresem pulsowania, dla modeli AC/DC w trybie TIG AC reprezentuje zależność pomiędzy czasem z prądem dodatnim i czasem z prądem ujemnym.
- czas rampy końcowej prądu od wartości I do lend (regulacja 0,1-10 sekund). Przy wyłączeniu (OFF) rampa nie występuje.
- prąd końcowy, w trybie 2T jest prądem utrzymywanym po zakończeniu rampy końcowej, jeśli czas rampy jest większy od zera, w trybie 4T jest prądem utrzymywanym po zakończeniu rampy końcowej przez cały czas, w którym przycisk uchwytu spawalniczego będzie pozostawać naciśnięty.
- t2 czas trwania funkcji opóźnienia wypływu gazu ochronnego (post-gas) po wyłączeniu spawania (regulacja 0-10 sekund).
- „energia ogrzewania wstępnego, jeśli przewidziane, tylko dla modeli AC/DC w trybie TIG AC reguluje ogrzewanie wstępne elektrody w celu ułatwienia startu (regulacja 2,6-53 A*Sek). Przy wyłączeniu (OFF) ogrzewanie wstępne nie występuje.
Pozostałe ikony informacyjne występujące na wyświetlaczu:
- ALARM ostrzeżenie sygnalizujące/alarm, zwykle połączone z kodem wskazanym na wyświetlaczu, zwraca uwagę na możliwą anomalię/automatyczne zabezpieczenie aktywne w spawarce.
- zabezpieczenie termiczne połączone z iukod na wyświetlaczu, ostrzeżenie o uzyskaniu wartości granicznych ogrzewania wewnętrznego.
- ⬇→ wyjście aktywne, wskazuje obecność napięcia (moc aktywowana) w gniazdach wyjściowych spawarki.
- przycisk zdalnego sterowania, wskazuje aktywne połączenie i kontrolę przycisku zdalnego sterowania.
- wskaźnik pozycji, w trybie 4T z noniżej predefiniowanej wartości, wskazuje najniższe ustawienie pradu początkowego, które umożliwia widoczność łuku spawalniczego po naciśnięciu przycisku. Umożliwia dokładne wybranie początkowego punktu spawania, (jeśli prąd początkowy jest ustawiony powyżej określonego limitu, funkcja wyłączy się automatycznie).
- Default parametry fabryczne - wskazuje ustawioną wartość predefiniowaną wszystkich parametrów użyteczną dla różnego typu czynności. Użytkownik może ustawić prąd główny 12 w zależności od własnych upodobań, bez
wprowadzania zmian do innych ustawień automatycznych.
Jest możliwe ponowne aktywowanie tego stanu w dowolnej chwili, poprzez wyłączenie i ponowne włączenie spawarki naciskając przycisk pokrętła wielofunkcyjnego (RYS. D - 5c).
Komunikaty alarmu na wyświetlaczu alfanumerycznym (RYS. D - 5d):
- AL.1 : zadziałanie zabezpieczenia termicznego obwodu pierwotnego, (jeśli przewidziane).
- AL.2 : zadziałanie zabezpieczenia termicznego obwodu wtórnego.
- AL.3 : zadziałanie zabezpieczenia linii zasilania przed przepięciem.
- AL.4 : zadziałanie zabezpieczenia linii zasilania przed zbyt niskim napięciem.
- AL.8 : napięcie pomocnicze poza zakresem.
Reset następuje automatycznie po usunięciu przyczyny alarmu.
5. INSTALACJA
UWAGA! WSZELKIE OPERACJE INSTALOWANIA I PODŁĄCZENIA
ELEKTRYCZNE NALEŻY WYKONAĆ PO UPRZEDNIM WYŁĄCZENIU SPAWARKI I ODŁĄCZENIU Z SIECI ZASILANIA.
PODŁĄCZENIA ELEKTRYCZNE POWINNY BYĆ WYKONANE WYŁĄCZNIE PRZEZ PERSONEL DOŚWIADCZONY LUB WYKWALIFIKOWANY.
5.1 PRZYGOTOWANIE (RYS. P)
Rozpakować spawarkę i żamontować odłączone części, znajdujące się w opakowaniu.
5.1.1 Montaż przewodu powrotnego-zacisk kleszczowy (RYS. E)
5.1.2 Montaż przewodu spawania-uchwyt elektrody (RYS. F)
5.2 USTAWIENIE SPAWARKI
Wyznaczyć miejsce instalacji spawarki w taki sposób, aby w pobliżu otworu włotowego i wylotowego powietrza chłodzącego nie znajdowały się przeszkody (cyrkulacja wymuszona za pomocą wentylatora, jeżeli występuje); upewnić się jednocześnie, czy nie są zasysane pyły przewodzące, opary korozyjne, wilgoć, itd..
Zapewnić co najmniej 250mm wolnej przestrzeni wokół spawarki.
UWAGAI Ustawić spawarkę na płaskiej powierzchni, o nośności
odpowiedniej dla jej ciężaru, celem uniknięcia wywrócenia lub przesunięcia, które są niebezpieczne.
5.3 PODŁACZENIE DO SIECI
- Przed wykonaniem jakiegokolwiek podłączenia elektrycznego należy sprawdzić, czy dane podane na tabliczce spawarki odpowiadają wartościom napięcia i częstotliwości sieci, będącymi do dyspozycji w miejscu instalacji.
- Spawarkę należy podłączyć wyłącznie do systemu zasilania z przewodem neutralnym podłączonym do uziemienia.
- Aby zapewnić zabezpieczenie przed pośrednim kontaktem należy stosować wyłączniki różnicoprądowe typu:
być Typ A (☐) dla urządzeń jednofazowych;
- Typ B ( [IMAGE] ) dla urządzeń trójfazowych.
- Celem spełnienia wymagań Normy EN 61000-3-11 (Flicker) zaleca się podłączenie spawarki do punktów interfejsowych sieci zasilania, które wykazują impedancję mniejszą od wartości:
Zmax = 0.234 Ohm (1/N/PE 230V) 200A DC
- Spawarka nie spełnia wymogów normy IEC/EN 61000-3-12.
W przypadku podłączania do publicznej sieci zasilania, obowiązkiem instalatora lub użytkownika jest sprawdzenie, czy spawarka może zostać do niej podłączona (jeżeli to konieczne skonsultować się z przedsiębiorstwem zarządzającym siecią dystrybucji).
5.3.1 Wtyczka i gniazdo
Podłączyć do przewodu zasilania znormalizowaną wtyczkę (2P + P.E) (1\~); (3P + P.E) (3\~) o odpowiedniej obciążalności i przygotować gniazdko sieciowe, wyposażone w bezpieczniki lub automatyczny wyłącznik; odpowiedni przewód uziemiający (żółtozielony) linii zasilania należy połączyć z zaciskiem uziemiającym. W tabeli (TAB.1) podane są wartości, zalecane w amperach dla bezpieczników zwłocznych, wybranych w zależności od maksymalnego prądu znamionowego, wytwarzanego przez spawarkę oraz napięcia znamionowego zasilania.
UWAGA! Nieprzestrzeganie wyżej podanych zaleceń powoduje
nieskuteczne działanie systemu zabezpieczającego, przewidzianego przez producenta (klasy I), z konsekwentnymi poważnymi zagrożeniami dla osób (np. szok elektryczny) lub przedmiotów (np. pożar).
5.4 PODŁACZENIA OBWODU SPAWANIA
UWAGA! PRZED WYKONANIEM NIŻEJ PODANYCH PODŁĄCZEŃ
NALEŻY UPEWNIĆ SIE, ŻE SPAWARKA JEST WYIĄCZONA I ODIĄCZYĆ ZASILANIE.
W tabeli (TAB. 1) podane są wartości zalecane dla przewodów spawalniczych (w mm²), w zależności od maksymalnego prądu, wytwarzanego przez spawarkę.
5.4.1 Spawanie metodą TIG
Podłączenie uchwytu spawalniczego
- Włożyć przewód doprowadzający prąd do odpowiedniego szybkiego zacisku (-). Podłączyć przełącznik trójbiegunowy (przycisk u uchwycie spawalniczym) do odpowiedniego gniazdka. Podłączyć przewód rurowy doprowadzający gaz do uchwytu spawalniczego do odpowiedniej złączki.
Podłączenie przewodu powrotnego prądu spawania
- Podłączyć przewód do spawanego przedmiotu lub do metalowego stołu, na którym jest ułożony, najbliżej jak tylko jest to możliwe do wykonywanego złącza. Ten przewód należy podłączyć do zacisku z symbolem (+).
Podłączenie butli gazowej
- Wkręcić reduktor ciśnienia do zaworu butli gazowej, w przypadku zastosowania gazu Argon lub mieszanki należy włożyć specjalną redukcję dostarczoną w akcesoriach.
- Podłączyć przewód dopływu gazu do reduktora i dokręcić zacisk, znajdujący się w wyposażeniu.
- Poluzować nakrętkę regulacyjną reduktora ciśnienia przed otwarciem zaworu butli.
- Otworzyć butię i ustawić ilość gazu (l/min) zgodnie z orientacyjnymi danymi zastosowania, przejrzyj tabelkę (TAB. 4); ilość gazu można ewentualnie regulować podczas spawania obracając metalowy pierścień reduktora ciśnienia. Sprawdzić szczelność przewodów rurowych i złączek.
UWAGA! Po zakończeniu pracy należy zawsze zamknąć zawór butli gazowej.
5.4.2 Spawanie metodą MMA
Prawie wszystkie elektrody otulone należy podłączyć do bieguna dodatniego (+) wytwornicy; za wyjątkiem elektrod z otuleniem kwasowym, które należy podłączyć do bieguna ujemnego (-).
Podłączenie przewodu spawalniczego do uchwytu elektrody
Na końcu przewodu znajduje się specjalny zacisk, który służy do zakleszczenia nieosłoniętej części elektrody.
Przewód ten należy podłączyś do zacisku z symbolem (+).
Podłączenie przewodu powrotnego prądu spawania
Należy podłączyć do spawanego przedmiotu lub do metalowego stołu spawalniczego, na którym jest ułożony, jak najbliżej jest to możliwe do wykonywanego złącza. Przewód ten należy podłączyć do zacisku z symbolem (-).
Zalecenia:
- Przekręcić do końca łączniki przewodów spawalniczych w szybkozłączkach (jeżeli występują), aby zapewnić prawidłowy zestyk elektryczny; w przeciwnym przypadku nastąpi przegrzanie łączników, co powoduje szybkie zużycie i utratę skuteczności.
- Zastosować możliwie jak najkrótsze przewody spawalnicze.
- Nie używać metalowych struktur nie będących częścią obrabianego przedmiotu, w zastępstwie przewodu powrotnego prądu spawania; może to stanowić zagrożenie dla bezpieczeństwa i obniżać wydajność procesu spawania.
6. SPAWANIE: OPIS PROCESU
6.1 SPAWANIE TIG
Spawanie metodą TIG jest procesem, w którym wykorzystywane jest ciepło, wytwarzane przez łuk elektryczny po jego zajarzeniu i utrzymywane pomiędzy elektrodą nietopliwą (wolframową) oraz spawanym przedmiotem. Elektroda wolframowa podtrzymywana jest przez odpowiedni uchwyt spawalniczy, służący do przekazywania prądu spawania i zabezpieczenia samej elektrody oraz jeziorka spawalniczego przed utlenianiem atmosferycznym za pomocą strumienia gazu obojętnego (zwykle Argon: Ar 99.5%), który wypływa z dyszy ceramicznej (RYŚ. G).
Aby spawanie przebiegało prawidłowo niezbędne jest zastosowanie ściśle określonej średnicy elektrody dla danego rodzaju pradu, zgodnie z tabelką (TAB. 3).
Elektroda powinna zwykle wystawać z dyszy ceramicznej na 2-3mm, aż do odległości 8mm w przypadku spawania pod kątem. Spawanie następuje przez stopienie brzegów złącza. W przypadku niewielkich grubości odpowiednio przygotowanych (do 1mm każda) nie jest wymagane społwo (RYS. H).
W przypadku większych grubości niezbędne jest przygotowanie pałeczek wykonanych z materiału bazowego o tym samym składzie i odpowiedniej średnicy, z odpowiednio przygotowanymi brzegami (RYS. I). Aby spawanie przebiegało prawidłowo zaleca się dokładnie oczyszczenie powierzchni z tlenku, olejów, smarów, rozpuszczalników, itp.
6.1.1 Zajrzenie HF i LIFT
Zajarzenie HF:
Zajarzenie łuku elektrycznego następuje bez kontaktu pomiędzy elektrodą wolframową a spawanym przedmiotem, za pomocą iskry wytworzonej przez urządzenie o wysokiej częstotliwości.
Ten sposób zajarzenia łuku nie powoduje wtrącenia wolframu do jeziorka spawalniczego ani też zużycia elektrody i ułatwia start we wszystkich położeniach spawania.
Proces:
Wcisnąć przycisk znajdujący się na uchwycie spawalniczym i zbliżyć przedmiot do końcówki elektrody (2 - 3mm), odczekać aż zajarzy się łuk przekazywany przez impulsy HF. Po zajzeniułu łuku utworzyć jeziorko ciekłego metalu na przedmiocie i przesuwać się wzdłuż złącza.
W przypadku napotkania trudności podczas zajarzenia łuku, pomimo stwierdzenia obecność gazu i widocznych wyładowań HF, nie należy przedłużać działania HF na elektrodę ale sprawdzić integralność powierzchni i kształt końcówki, ewentualnie zregenerować na ściernicy. Po zakończeniu cyklu pracy prąd jest anulowany przez ustawioną krzywa opadania.
Zajarzenie LIFT:
Zajarzenie łuku elektrycznego następuje poprzez odsunięcie elektrody wolframowej od spawanego przedmiotu. Ten sposób zajarzenia powoduje mniej zakłóceń elektronatężenia i zmniejsza do minimum wtrącenia wolframu oraz zużycie elektrody. Proces:
Przyłożyć lekko końcówkę elektrody do spawanego przedmiotu. Wcisnąć do końca przycisk na uchwycie spawalniczym i podnieść elektrode o 2-3mm z kilkusekundowym opóźnieniem, w ten sposób uzyska się jazarzenie łuku. Spawarka dostarcza początkowo prąd I _LIFT po kilku sekundach działania zostanie dostarczony ustawiony prąd spawania. Po zakończeniu cyklu prąd jest anulowany przez ustawioną krzywą opadania.
6.1.2 Spawanie metodą TIG DC
Spawanie metodą TIG*DC przeznaczone jest dla wszystkich stali węglowych niskostopowych i wysokostopowych oraz dla metali ciężkich: miedź, nikiel, tytan i ich stopy.
Podczas spawania metodą TIG DC z elektrodą znajdująca się na biegunie (-) jest zwykle używana elektroda z 2% zawartością toru (pasmo koloru czerwonego) lub elektroda z 2% zawartością ceru (pasmo koloru szarego).
Naostrzyć osiowo elektrodę wolframową na ściernicy, patrz YRS. L, dbając o to, aby ostrze było idealnie koncentryczne celem uniknięcia odchyleń łuku. Ważne jest, aby wykonać ostrzenie wzdłuż elektrody. Tę operację należy powtarzać okresowo, w zależności od zastosowania i zużycia elektrody lub też, jeżeli została przypadkowo zabrudzona, utlenia się lub też jest nieprawidłowo używana.
6.1.3 Spawanie metodą TIG AC (jeśli przewidziane)
Ten rodzaj spawania umożliwia spawanie metali, takich jak aluminium i magnez, które tworzą na swojej powierzchni warstwę ochronną i izolującą tlenku. Zamieniając biegunowość prądu spawania można "przerwać" warstwę powierzchniową tlenku za pomocą mechanizmu zwanego "piaskowaniem jonowym". Napięcie na elektrodzie wolframowej jest na przemian dodatnie (EP) i ujemne (EN). W czasie EP tlenek zostanie usunięty z powierzchni ("czyszczenie" lub "dotrawianie"), umożliwiając powstawanie jeziorka. W czasie EN następuje maksymalne obciążenie cieplne przedmiotu, umożliwiające spawanie. Możliwość zmiany parametru balance w AC umożliwia zredukowanie czasu trwania przepływu prądu EP do minimum, umożliwiając tym samym szybsze spawanie.
Większe wartości parametru balance umożliwiają szybsze spawanie, większy przetop, bardziej skoncentrowany łuk, węższe jeziorko spawalnicze i ograniczone przegrzewanie elektrody. Natomiast mniejsze wartości tego parametru gwarantują większą czystość spawanego przedmiotu. Używanie zbyt niskiej wartości parametru balance powoduje rozszerzenie łuku i części utlenianej, przegrzanie elektrody z konsekwentnym powstaniem kulki w końcowej części, napotkaniem trudności podczas zajarzenia oraz zmianą kierunku łuku. Używanie zbyt dużej wartości balance powoduje, że jeziorko spawalnicze jest "brudne" z ciemnymi wtrąceniami. W tabell (TAB. 4) znajduje się streszczenie skutków zmiany parametrów, które mogą zaistnieć podczas spawania AC. Ponadto obowiązują instrukcje dotyczące procesu spawania.
W tabeli (TAB. 3) podane są dane orientacyjne dotyczące spawania aluminium; najbardziej odpowiednią elektrodą jest czysta elektroda wolframowa (pasmo koloru zielonego).
6.1.4 Proces spawania
- Wyregulować prąd spawania do żądanej wartości z pomocą pokrętła; ewentualnie dostosować do rzeczywistego obciążenia cieplnego, niezbędnego podczas spawania.
- Wcisnąć przycisk na uchwycie spawalniczym sprawdzając prawidłowy wypływ strumienia gazu z uchwytu; jeżeli to konieczne należy wykalibrować czas wyprzedzenia wypływu gazu (pre-gas) i czas opóźnienia wypływu gazu (post-gas); oba te czasy należy regulować w zależności od warunków operacyjnych. W szczególności opóźnienie wypływu gazu post-gas musi być takie, aby umożliwiało schłodzenie elektrody i jeziorka po zakończeniu spawania, nie stykając się z atmosferą (utleniania i skażenia).
Tryb TIG z sekwencja 2-Taktowa:
- Wciśnięcie do końca przycisku uchwytu spawalniczego (P.T.) powoduje zajarzenie łuku przy wartości prądu I. Następnie prąd wzrasta zgodnie z funkcją RAMPA POCZATKOWA aż do wartości prądu spawania.
- Aby przerwać spawanie należy zwolnić przycisk na uchwycie spawalniczym powodując anulowanie prądu, (jeżeli jest włączona funkcja RAMPA KOŃCOWA) lub natychmiastowe zgaszenie łuku z następującym po nim opóźnieniem wypływu gazu post-gas.
Tryb TIG z sekwencja 4-Taktową:
- Pierwsze wciśnięcie przycisku powoduje zajarzenie łuku przy wartości prądu I. Po zwolnieniu przycisku prąd wzrasta zgodnie z ustawioną funkcją RAMPA POCZĄTKOWA, aż do wartości prądu spawania; ta wartość zostanie utrzymana również po zwolnieniu przycisku. W przypadku, kiedy przycisk zostanię ponownie wciśnięty, wartość prądu zmniejszy się zgodnie z funkcją RAMPA KOŃCOWA, aż do wartości I. Zostanie ona utrzymana aż do momentu zwolnienia przycisku, co spowoduje zakończenie cyklu spawania i rozpoczęcie okresu post gas (opóźnienie wypływu gazu). Jeżeli natomiast podczas działania funkcji RAMPA KOŃCOWA przycisk zostanie zwolniony, cykl spawania zakończy się natychmiast i rozpocznie się okres post gas.
Tryb TIG z sekwencja 4-Taktowa i BI-LEVEL:
- Pierwsze wciśnięcie przycisku powoduje zajarzenie łuku przy wartości prądu I. Po wolnieniu przycisku prąd wzrasta zgodnie z ustawioną funkcją RAMPA POCZĄTKOWA, aż do wartości prądu spawania; ta wartość zostanie utrzymana również po zwolnieniu przycisku. Przy każdym kolejnym wciśnięciu przycisku (czas, który upłynie pomiędzy jego wciśnięciem a zwolnieniem powinien być krótki), prąd będzie się zmieniać od wartości ustawionej w parametrze BI-LEVEL, Ido wartości prądu głównego I.
- W przypadku, kiedy przycisk zostanie przytrzymany w pozycji wciśniętej przez dłuższy okres czasu, prąd zmniejsza się zgodnie z funkcją RAMPA KOŃCOWA, aż do wartości I. Zostanie ona utrzymana aż do zwolnienia przycisku, co spowoduje zakończenie cyklu spawania i rozpoczęcie okresu post gas (opóźnienie wypływu gazu). Jeżeli natomiast przycisk zostanie zwolniony podczas działania funkcji RAMPA KOŃCOWA, cykl spawania zakończy się natychmiast i rozpocznie się okres post gas (RYS. M).
- Špawanie następuje podczas, kiedy będzie pozostawać wciśnięty przycisk uchwytu spawalniczego, aż do momentu uzyskania czasu ustawionego wstępnie (czas trwania spot).
- Absolutnie konieczne jest zastosowanie się do zaleceń producenta elektrod, jeżeli chodzi o prawidłową biegunowość oraz optymalny prąd spawania (zwykle tego rodzaju zalecenia podane są na opakowaniu elektrod).
- Prąd spawania należy regulować w zależności od średnicy używanej elektrody oraz rodzaju spoiny, którą zamierza się wykonać; poniżej podane są orientacyjne wartości prądu, używane dla różnych średnic elektrod:
| ∅ Elektroda (mm) | Prąd spawania (A) | |
| Min. | Max. | |
| 1.6 | 25 | 50 |
| 2 | 40 | 80 |
| 2.5 | 60 | 110 |
| 3.2 | 80 | 160 |
| 4 | 120 | 200 |
| 5 | 150 | 280 |
| 6 | 200 | 350 |
- Proszę zwrócić uwagę, że przy jednakowych wartościach średnicy elektrody większe wartości prądu będą używane do spawania poziomego, podczas gdy do spawania pionowego lub pułapowego należy używać prądów o niższych wartościach.
- Parametry mechaniczne spawanego złącza określone są, oprócz natężenia wybranego prądu, również przez inne parametry spawania, takie ja: długość łuku, prędkość i pozycje spawania, średnica i jakość elektrod (elektrody należy przechowywać w suchym miejscu i chronić przed wilgocią w odpowiednich opakowaniach lub pojemnikach).
- Parametry spawania zależą również od wartość ARC-FORCE (zachowanie dynamiczne) spawarki. Ten parametr można ustawić na panelu lub też za pomocą zdalnego sterowania na 2 potencjometry.
- Można zauważyć, że wysokie wartości ARC-FORCE powodują większe przetopienie i umożliwiają spawanie w jakimkolwiek położeniu, typowe podczas spawania elektrod zasadowych, natomiast niskie wartości ARC-FORCE umożliwiają bardziej mięki łuk, bez rozpryskiwań, które są charakterystyczne podczas spawania elektrody rutylowych.
Spawarka jest ponadto wyposażona w funkcje HOT START i ANTI STICK, które gwarantują łatwy start i zapobiegają przyklejaniu się elektrody do spawanego przedmiotu.
6.2.1 Proces spawania
- OSIANIAJĄC TWARZ pod maską spawalniczą, pocierać końcem elektrody o spawany przedmiot, wykonując ruch jak podczas zapalania zapalki; jest to
najbardziej prawidłowy sposób zajarzenia łuku.
UWAGA: NIE UDERZAĆ elektrodą o przedmiot; grozi to uszkodzeniem powłoki i utrudnia zajarzenie łuku.
- Bezpośrednio po zajarzeniu łuku należy utrzymywać elektrode podczas spawania w odpowiedniej odległości od przedmiotu, odległość ta powinna być równa średnicy używanej elektrody i należy utrzymywać ją możliwe jak najbardziej stałą podczas całego procesu paswania; należy pamiętać, że nachylenie elektrody w kierunku posuwu powinno wynosić około 20-30 stopni.
- Po zakończeniu ściegu spawania przesunąć końcówkę elektrody lekko do tyłu względem kierunku posuwu, aby wypełnić krater, a następnie szybko podnieść elektrode nad jeziorko spawalnicze, żeby zgasić łuk (WYGLĄD ŚCIEGU SPAWALNICZEGO - RYS. N).
7. KONSERWACJA
UWAGA! PRZED WYKONANIEM OPERACJI KONSERWACYJNYCH
NALEŻY UPEWNIĆ SIE, ŻE SPAWARKA JEST WYŁĄCZONA I ODŁĄCZYĆ ZASILANIE.
7.1 RUTYNOWA KONSERWACJA
OPERACJE RUTYNOWEJ KONSERWACJI MOGA BYĆ WYKONYWANE PRZEZ OPERATORA.
7.1.1 KONSERWACJA UCHWYTU SPAWALNICZEGO
- Unikać opierania uchwytu spawalniczego i przewodu na gorących przedmiotach; może to powodować stopienie się materiałów izolacyjnych, czyniąc je tym samym bardzo szybko nieużytecznymi.
- Okresowo sprawdzać szczelność przewodów rurowych i złączek gazowych.
- Dokładnie połączyć zacisk zakleszczający elektrodę i trzpień uchwytu z elektrodą o odpowiedniej średnicy, aby unikać przegrzewania się, nieprawidłowego rozpraszania gazu i związanego z tym nieprawidłowego funkcjonowania.
- Przed każdym użyciem należy sprawdzić stan zużycia i prawidłowy montaż części końcowych uchwytu spawalniczego: dysza, elektrody, zacisk kleszczowy elektrody, dyfuzor gazu.
7.2 NADZWYCZAJNA KONSERWACJA
OPERACJE NADZWYCZAJNEJ KONSERWACJI MUSZA BYC WYKONYWANE WYŁACZNIE PRZEZ PERSONEL DOŚWIADCZONY LUB WYKWALIFIKOWANY W ZAKRESIE ELEKTRYCZNO-MECHANICZNYM, ZGODNIE Z NORMA TECHNICZNA IEC/EN 60974-4.
UWAGA! PRZED WYJĘCIEM PANELI SPAWARKI I DOSTANIEM SIĘ DO
JEJ WNĘTRZA NALEŻY UPEWNIĆ SIĘ, ŻE SPAWARKA ZOSTAŁA WYŁĄCŻONA I ODŁĄCZYĆ ZASILANIE.
Ewentualne kontrole pod napięciem, wykonywane wewnątrz spawarki mogą grozić poważnym szokiem elektrycznym, powodowanym przez bezpośredni kontakt z częściami znajdującymi się pod napięciem lub/i mogą one powodować uszkodzenia wynikające z bezpośredniego kontaktu z częściami znajdującymi w ruchu.
- Okresowo, z częstotliwością zależną od używania urządzenia oraz od stopnia zakurzenia otoczenia należy sprawdzać wnętrze urządzenia i usuwać kurz osadzający się na kartach elektrycznych bardzo miękką szczoteczką lub odpowiednimi rozpuszczalnikami.
- Przy okazji należy sprawdzić, czy podłączenia elektryczne są odpowiednio zaciśnięte, a na okablowaniach nie występują ślady uszkodzeń izolacji.
- Po zakończeniu wyżej opisanych operacji należy ponownie zamontować panele spawarki, dokręcając do końca śruby zaciskowe.
- Bezwzględnie unikać wykonywania operacji spawania podczas gdy spawarka jest otwarta.
- Po przeprowadzeniu konserwacji lub naprawy przywróć do pierwotnego stanu połączenia i okablowania, dbając o to, aby nie stykały się one z częściami znajdującymi się w ruchu lub częściami, które mogą osiągać wysoką temperaturę. Zepnij wszystkie przewody zgodnie z początkowym ułożeniem, zadbaj o to, aby prawidłowo oddzielić połączenia uzwojenia pierwotnego wysokiego napięcia od połączeń uzwojenia wtórnego niskiego napięcia.
Wykorzystaj do ponownego dokręcenia elementów konstrukcyjnych pojazdu wszystkie wcześniej zastosowane podkładki i śruby.
8. WYSZUKIWANIE USTEREK
W PRZYPADKU WADLIWEGO FUNKCJONOWANIA URZĄDZENIA, PRZED WYKONANIEM NAPRAWY LUB ODDANIEM URZĄDZENIĄ DO SERWISU POGOTOWIA TECHNICZNEGO NALEŻY SPRAWDZIĆ, CZY:
- Prąd spawania, regulowany przez potencjometr z podziałką skalowaną w amperach odpowiada średnicy i rodzajowi używanej elektrody.
- Podczas gdy wyłącznik główny znajduje się w pozycji "ON" zapali się odpowiednia lampka; w przeciwnym przypadku usterka znajduje się zwykle na linii zasilania (przewody, wtyczka lub/i gniazdo wtyczkowe, bezpieczniki, itp.).
- Nie zapala się żółty led sygnalizujący zadziałanie zabezpieczenia termicznego przepięcia, zbyt niskiego napięcia lub też zwarcia.
- Sprawdzić czy przestrzegany jest znamionowy czas pracy; w przypadku zadziałania zabezpieczenia termostatycznego należy odczekać na naturalne schłodzenie urządzenia, sprawdzić funkcjonowanie wentylatora.
- Skontrolować napięcie linii: jeżeli ustawiona wartość jest zbyt wysoka lub zbyt niska spawarka nie zostanie odblokowana.
- Skontrolować, czy na wyjściu spawarki nie nastąpiło zwarcie : usunąć usterkę.
- Obwód spawania jest podłączony prawidłowo, a szczególnie czy zacisk przewodu masowego jest rzeczywście podłączony do przedmiotu i nie zawiera materiałów izolacyjnych (np. farby).
- Stosowany jest odpowiedni gaz osłonowy (Argon 99.5%) i w odpowiedniej ilości.
صفحة صفحة
Producent gwarantuje prawidłowe funkcjonowanie urządzeń i zobowiązuje się do bezpłatnej wymiany części, które zepsują się w wyniku złej jakości materiału lub wad fabrycznych w ciągu 12 miesięcy od daty uruchomienia urządzenia, poświadzonej na gwarancji. Urządzenia przesiane do Producenta, również w okresie gwarancji, należy wysłać na warunkach PORTO FRANKO, po naprawie zostaną one zwrócone na koszt odbiorcy. Zgodnie z ustaleniami wyjątkiem są te urządzenia, które są odsyłane jako dobra konsumpcyjne, zgodnie z dyrektywą europejską 1999/44/WE, wyłącznie, jeżeli zostały sprzedane w krajach członkowskich UE. Karta gwarancyjna jest ważna wyłącznie, jeżeli towarzyszy jej kwit fiskalny lub dowod dostawy. Trudności wynikające z nieprawidłowego użytkowania, naruszenia lub niedbałości o urządzenia nie są objęte gwarancją. Producent nie ponosi odpowiedzialności za wszelkie szkody pośrednie i bezpośrednie.
