| Termék típusa | Inverteres hegesztőkészülék TIG DC (LIFT gyújtás) és MMA hegesztéshez |
| Márka | Telwin |
| Modell | Force 170 954422 |
| Kategória | Hegesztőgép |
| Elektromos táplálás | Egyfázisú, 230 V ~ 50/60 Hz |
| Hegesztőáram (MMA) | 10 - 170 A (állítható) |
| Hegesztőáram (TIG) | 10 - 170 A (állítható) |
| Hegesztési eljárások | TIG DC (LIFT), MMA (bevonatos elektródák) |
| Beépített funkciók | Hot Start, Arc Force, VRD (üresjárati feszültségcsökkentés), Anti-Stick |
| Beállítások | Módválasztás (MMA/TIG), áram beállítása kódolóval, Hot Start/Arc Force/VRD paraméterek |
| Kijelző | Alfanumerikus kijelző LED jelzőkkel |
| Védelmek | Termikus, túlfeszültség/ alulfeszültség, kimeneti rövidzárlat |
| Hűtés | Kényszerhűtés |
| Közelítő tömeg | 12 kg |
| Közelítő méretek (H x M x Ma) | 400 x 200 x 300 mm |
| Tartozékok | Tápkábel 2P+T csatlakozóval, szállító fogantyú |
| Opcionális tartozékok | MMA készlet, TIG készlet (égő, argonpalack adapter, reduktor), automatikusan sötétedő hegesztőpajzs, visszatérő kábel |
| Rendszeres karbantartás | Belső por tisztítása, csatlakozások ellenőrzése, égő és tömlők ellenőrzése |
| Javíthatóság | Cserealkatrészek elérhetők (égő, kábelek stb.), műszaki támogatás |
| Garancia | 12 hónap az üzembe helyezéstől számítva (igazolás szükséges) |
| Biztonsági szabványok | EN 60974-1, EN 60974-9, A osztály (szakmai használatra) |
Gyakran ismételt kérdések - Force 170 954422 Telwin
Felhasználói kérdések a következőről Force 170 954422 Telwin
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Hegesztőgép PDF formátumban ingyenesen! Találja meg kézikönyvét Force 170 954422 - Telwin és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. Force 170 954422 márka Telwin.

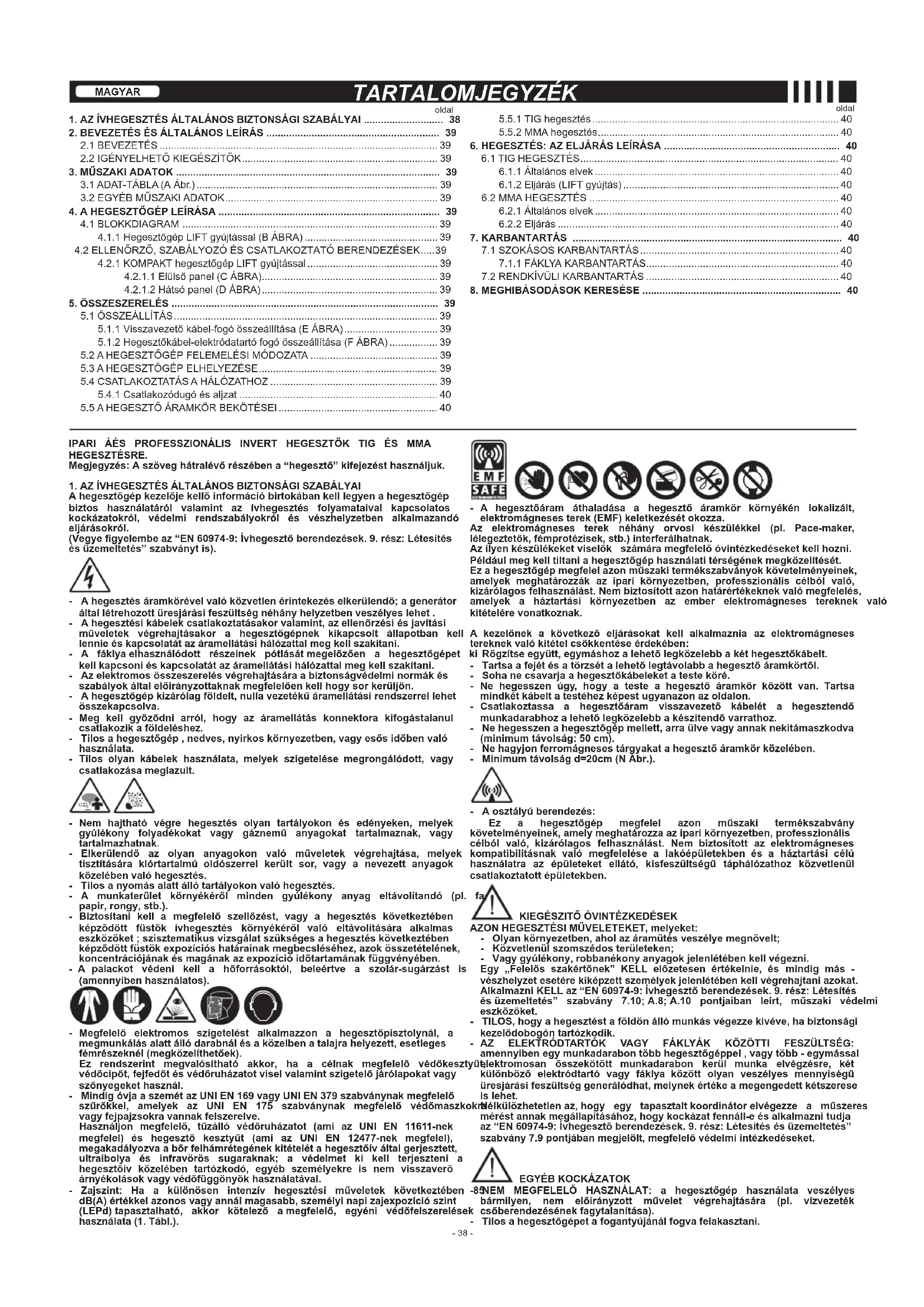

HASZNÁLATI ÚTMUTATÓ Force 170 954422 Telwin
(HU) HASZNÁLATI UTASÍTÁS
(HU) Professzionális MMA, TIG-DC inverthegesztök.
2.2 IGÉNYELHETŐ KIEGÉSZÍTŐK 39
- MÜSZAKI ADATOK 39
3.1 ADAT-TÁBLA (A Ábr.) 39
3.2 EGYÉB MÜSZAKI ADATOK.... 39
- A HEGESZTÓGÉP LEÍRÁSA 39
4.1 BLOKKDIAGRAM 39
4.1.1 Hegesztógép LIFT gyújtással (B ÁBRA) 39
4.2 ELLENÖRZÖ, SZABÁLYOZÓ ÉS CSATLAKOZTATÓ BERENDEZÉSEK.....39
4.2.1 KOMPAKT hegesztőgép LIFT gyújtással 39
4.2.1.1 Elülsö panel (C ÁBRA)....39
4.2.1.2 Hátsó panel (D ÁBRA)....39
- ÖSSZESZERELÉS 39
5.1 ÖSSZEÁLLÍTÁS 39
5.1.1 Visszavezető kábel-fogó összeállítása (E ÁBRA).... 39
5.1.2 Hegesztőkábel-elektródatartó fogó összeállítása (F ÁBRA)....39
5.2 A HEGESZTÖGÉP FELEMELÉSI MÓDOZATA 39
5.3 A HEGESZTÖGÉP ELHELYEZÉSE 39
5.4 CSATLAKOZTATÁS A HÁLÓZATHOZ 39
5.4.1 Csatlakozódugó és aljzat 40
5.5 A HEGESZTŐ ÁRAMKÖR BEKÖTÉSEI 40
5.5.1 TIG hegesztés 40
5.5.2 MMA hegesztés....40
- HEGESZTÉS: AZ ELJÁRÁS LEÍRÁSA 40
6.1 TIG HEGESZTÉS....40
6.1.1 Általános elvek 40
6.1.2 Eljárás (LIFT gyújtás) 40
6.2 MMA HEGESZTÉS 40
6.2.1 Általános elvek 40
6.2.2 Eliárás 40
- KARBANTARTÁS 40
7.1 SZOKÁSOS KARBANTARTÁS 40
7.1.1 FÄKLYA KARBANTARTÄS....40
7.2 RENDKÍVÜLI KARBANTARTÁS 40
- MEGHIBÁSODÁSOK KERESÉSE 40
IPARI ÁÉS PROFESSZIONÁLIS INVERT HEGESZTÓK TIG ÉS MMA HEGESZTÉSRE.
Megjegyzés: A szöveg hátralévő részében a "hegesztő" kifejezést használjuk.
- AZ ÍVHEGESZTÉS ÁLTALÁNOS BIZTONSÁGI SZABÁLYAI
A hegesztögép kezelője kellő információ birtokában kell legyen a hegesztögép biztos használatáról valamint az ivhegesztés folyamataival kapcsolatos kockázatokról, védelmi rendszabályokról és vészhelyzetben alkalmazandó eljárásokról.
(Vegye figyelembe az "EN 60974-9: Ivhegesztő berendezések. 9. rész: Létesítés és üzemeltetés" szabványt is).
- A hegesztés áramkörével való közvetlen érintekezés elkerülendő; a generátor által létrehozott üresjárási feszültség néhány helyzetben veszélyes lehet.
- A hegesztési kábelek csatlakoztatásakor valamint, az ellenőrzési és javítási
műveletek végrehajtásakor a hegesztőgépnek kikapcsolt állapotban kell lennie és kapcsolatát az áramellátási hálózattal meg kell szakítani. - A fáklya elhasználódott részeinek pótlását megelőzően a hegesztőgépet kell kapcsoni és kapcsolatát az áramellátási hálózattal meg kell szakítani.
- Az elektromos összeszerelés végrehajtására a biztonságvédelmi normák és szabályok által előirányzottaknak megfelelően kell hogy sor kerüljön.
- A hegesztógép kizárólag földelt, nulla vezetékű árameillátási rendszerrel lehet összekapcsolva.
- Meg kell győződni arról, hogy az áramellátás konnektora kifogástalanul csatlakozik a földeléshez.
- Tilos a hegesztógép, nedves, nyirkos környezetben, vagy esős időben való használata.
- Tilos olyan kábelek használata, melyek szigetelése megrongálódott, vagy csatlakozása meglazult.
- Nem hajtható végre hegesztés olyan tartályokon és edényeken, melyek gyúlékony folyadékokat vagy gáznemű anyagokat tartalmaznak, vagy tartalmazhatnak.
- Elkerülendő az olyan anyagokon való műveletek végrehajtása, melyek tisztítására klórtartalmú oldószerrel került sor, vagy a nevezett anyagok közelében való hegesztés.
- Tilos a nyomás alatt álló tartályokon való hegesztés.
- A munkaterület környékéröl minden gyúlékony anyag eltávolítandó (pl. papir, rongy, stb.).
- Biztosítani kell a megfelelő szellőzést, vagy a hegesztés következtében képzödött füstök ívhegesztés környekéről való eltávolítására alkalmas eszközöket; szisztematikus vizsgálat szükséges a hegesztés következtében képzödött füstök expozíciós határainak megbecsléséhez, azok összetételének, koncentráclójának és magának az expozíció ldőtartamának függvényében.
- A palackot védeni kell a höforrásoktól, beleértve a szolár-sugárzást is (amennyiben használatos).
- Megfelelő elektromos szigetelést alkalmazzon a hegesztőpisztolynál, a megmunkálás alatt álló darabnál és a közelben a talajra helyezett, esetleges fémrészeknél (megközelithetőek). Ez rendszerint megvalósítható akkor, ha a célnak megfelelő védőkesz védőcipót, fejfedőt és védőruházatot visel valamint szigetelő járólapokat vagy szönyegeket használ.
- Mindig óvja a szemét az UNI EN 169 vagy UNI EN 379 szabványnak megfelelő szűrőkkel, amelyek az UNI EN 175 szabványnak megfelelő védőmaszly vagy fejpajzsokra vannak felszerelve. Használjon megfelelő, tűzálló védőruházatot (ami az UNI EN 11611-nek megfelel) és hegesztő kesztyűt (ami az UNI EN 12477-nek megfelel), megakadályozva a bör felhámrétegének kitételet a hegesztőív által gerjesztett, ultraibolya és infravörös sugarnak; a védelmet ki kell terjeszteni a hegesztőív közelében tartózkodó, egyéb személyekre is nem visszaverő árnékolások vagy védőfüggönyök használatával.
- Zajszint: Ha a különösen intenzív hegesztési müveletek következtében - dB(A) értékkel azonos vagy annál magasabb, személyi napi zajexpozíció szint (LEPd) tapasztalható, akkor kötelező a megfelelő, egyéni védőfelszerelések használata (1. Tábl.).
- A hegesztőáram áthaladása a hegesztő áramkör környékén lokalizált, elektromágneses terek (EMF) keletkezését okozza.
Az elektromágneses terek néhány orvosi készülékkel (pl. Pace-maker, lélegeztetők, fémprotézisek, stb.) interferálhatnak.
Az ilyen készülékeket viselők számára megfelelő óvintézkedéseket kell hozni. Például meg kell tiltani a hegesztógép használati térségének megközelítését. Ez a hegesztógép megfelel azon műszaki termékszabványok követelményeinek, amelyek meghatározzák az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított azon határértékeknek való megfelelés, amelyek a háztartási környezetben az ember elektromágneses tereknek való kitételére vonatkoznak.
A kezelőnek a következő eljárásokat kell alkalmaznia az elektromágneses tereknek való kitétel csökkentése érdekében:
ki Rögzítse együtt, egymáshoz a lehető legközelebb a két hegesztőkábelt.
- Tartsa a fejét és a törzsét a lehető legtávolabb a hegesztő áramkörtöl.
- Soha ne csavarja a hegesztőkábeleket a teste köré.
- Ne hegesszen úgy, hogy a teste a hegesztő áramkör között van. Tartsa mindkét kábelt a testéhez képest ugyanazon az oldalon.
- Csatlakoztassa a hegesztőáram visszavezető kábelét a hegesztendő munkadarabhoz a lehető legközelebb a készítendő varrathoz.
- Ne hegesszen a hegesztőgép mellett, arra ülve vagy annak nekitámaszkodva (minimum távolság: 50 cm).
- Ne hagyjon ferromágneses tárgyakat a hegesztő áramkör közelében.
- Minimum távolság d=20cm (N Abr.).
- A osztályú berendezés:
Ez a hegesztógép megfelel azon műszaki termékszabvány követelményeinek, amely meghatározza az ipari környezetben, professzionális célból való, kizárólagos felhasználást. Nem biztosított az elektromágneses kompatibilitásnak való megfelelése a lakóépületekben és a háztartási célú használatra az épületeket ellátó, kisfeszültségű táphálózathoz közvetlenül csatlakoztatott épületekben.
KIEGÉSZITŐ ÓVINTÉZKEDÉSEK
AZON HEGESZTÉSI MÜVELETEKET, melyeket:
- Olyan környezetben, ahol az áramütés veszélye megnövelt;
- Közvetlenül szomszédos területeken;
- Vagy gyúlékony, robbanékony anyagok jelenlétében kell végezni.
Egy „Feielős szakértőnek” KELL előzetesen értékelnie, és mindlig más - vész helyzet esetére kiképzett személyek jelenlétében kell végrehajtani azokat. Alkalmazni KELL az “EN 60974-9: Ivhegesztő berendezések. 9. rész: Létesítés és üzemeltetés” szabvány 7.10; A.8; A.10 pontjalban leírt, műszaki védelmi eszközöket.
- TILOS, hogy a hegesztést a földön álló munkás végezze kivéve, ha biztonsági kezelődobogón tartózkodik.
- AZ ELEKTRÓDTARTÓK VAGY FÁKLYÁK KÖZÖTTI FESZÜLTSEG: amennyiben egy munkadarabon több hegesztógéppel, vagy több - egymással yütlektromosan összekötött munkadarabon kerül munka elvégzésre, két különböző elektródtartó vagy fáklya között olyan veszélyes mennyiségű üresjárasi feszültség generálódhat, melynek értéke a megengedett kétszerese is lehet.
mélkülözhetetlen az, hogy egy tapasztalt koordinátor elvégezze a műszeres mérést annak megállapításához, hogy kockázat fennáll-e és alkalmazni tudja az “EN 60974-9: Ivhegesztő berendezések. 9. rész: Létesítés és üzemeltetés” szabvány 7.9 pontjában megjelöl't, megfelelő védelmi intézkedéseket.
EGYÉB KOCKÁZATOK
-85NEM MEGFELELŐ HASZNÁLAT: a hegesztőgép használata veszélyes bármilyen, nem előirányzott művelet végrehajtására (pl. vizvezeték k csőberendezésének fagytalanítása).
Tilos a hegesztőgépet a fogantyújánál fogva felakasztani.
2. BEVEZETÉS ÉS ÁLTALÁNOS LEÍRÁS
2.1 BEVEZETÉS
Ezek a hegesztőgépek az ívhegesztés számára egy áramforrást képeznek, amelyet különösképpen a bevont elektródák (rutilos, savas, bázikus) TIG (DC) LIFT hegesztéséhez és MMA hegesztéséhez valósítottak meg.
A jelen hegesztőgép olyan sajátságos tulajdonságai (INVERTER), mint a nagy sebesség és a szabályozás pontlossága, kiváló minőséget eredményeznek a hegesztésben.
A tápvezeték (primer) bemeneténél lévő "inverteres" rendszerrel történő szabályozás ezenkívül meghalározza úgy a transzformátor, mint a kiegyenlítő ellenállás nagyságának nagymértékű csökkentését, lehetővé téve egy rendkívül kis méretű és súlyű hegesztógép elkészítését és kihangsúlyozva a könnyű kezelhetőséggel és szállíthatósággal kapcsolatos érdemeit.
2.2 IGÉNYELHETŐ KIEGÉSZÍTŐK
- MMA hegesztő készlet.
- TIG hegesztő készlet.
- TÍG hegesztópisztoly.
- Automata sötetedésű fejpajzs: fix vagy állítható szűrővel.
- Földelt szorítóval kiegészített, hegesztőáram visszacsatlakozó kábel.
3. MÜSZAKI ADATOK
3.1 ADAT-TÁBLA (A Ábr.)
A hegesztőgép használatára és teljesítményére vonatkozó minden alapvető adat a jellemzők táblázatában van feltüntetve a következő jelentéssel:
1- A burkolat védelmének foka.
2- Az áramellátás vezetékének jele:
1\~: egyfázisú változó feszültség;
3\~: háromfázisú változó feszültség;
3- S: Azt jelöli, hogy végrehajtásra kerülhetnek hegesztési műveletek olyan környezetben is, ahol az áramütés megnövelt veszélye áll fenn (pl. nagy fémtümegek közvetlen közelében).
4- A tervezett hegesztés folyamatának jele.
5- A hegesztógép belső szerkezetének jele.
6- Az ívhegesztőgépek biztonságára és gyártására vonatkozó EUROPAI norma.
7- A hegesztőgépek azonosítását szolgáló lajstromjel (nélkülözhetetlen a műszaki sagelynyújtáshoz, cserealkatrészek igényének benyujtásához, a termék eredetének felkutatásához).
8- A hegesztés áramkörének teljesítményei:
- U _n : maximális üresjárási feszültség.
- I_2 / U_2 : az áram és a megfelelő feszültség, melyet a hegesztógép szolgáltathat a hegesztés során, normalizált.
- X : a kihagyás aránya: azt az időt jelzi, mely alatt a hegesztőgép megfelelő áramot képes szolgáltatni (azonos oszlop). %-ban kerül kifejezésre 10 perces időkör alapján (pl. 60% = 6 perc munka, 4 perc megszakítás; és így tovább). Abban az esetben, ha a kihasználási faktorok (40C-os körnezetben) meghaladásra kerülnek hővédelmi beavatkozás kerül meghatározásra (a hegesztőgép stand-by marad egészen addig, amíg hőmérséklete nem tér vissza a megengedett határig).
- A/V-A/V : a hegesztési áramnak (minimum-maximum) az ív megfelelő feszültségéhez való szabályozási tartományát mutatja.
9- Az áramellátási vezeték jellemzőinek adatai:
- U _1 : A hegesztögép áramellátásának változó feszültsége és frekvenciája (megengedett határ ±10%).
- I_1 : Az áramellátási vezetékböl maximálisan elnyert áram.
- I_off : A ténylegesen adagolt áram.
10- : A késleltetett működésű olvadóbiztosítékok azon értéke, mely a vezeték védelméhez irányzandó elő.
11- Azon biztonsági normára vonatkoztatott jelek, melyek jelentését az 1. fejezet "Az ívhegesztés általános biztonsága" tartalmazza.
Megjegyzés: A feltüntetett táblában szereplő jelek és számok fiktívek, az önök tulajdonában álló hegesztőgép pontos értékei és műszaki adatai a hegesztőgép tábláján láthatók.
3.2 EGYÉB MÜSZAKI ADATOK
- HEGESZTÖGÉP: Id. az 1. táblát (1.sz. TÁBLA).
- FÁKLYA: Id. a 2. táblát (2.sz. TÁBLA).
A hegesztőgép súlyát az 1. tábla tünteti fel (1.sz. TÁBLA).
4. A HEGESZTÓGÉP LEÍRÁSA
4.1 BLOKKDIAGRAM
A hegesztógép alapvetően teljesítmény- és ellenőrző modulokból tevődik össze, amelyeket nyomtatott és optimalizált áramkörökön készítettek el a maximális megbízhatóság és a csökkentett karbantartás elérése érdekében.
4.1.1 Hegesztógép LIFT gyújtással (B ÁBRA)
1- Egyfázisú tápvezeték bemenet, egyenirányító egység, teljesítmény tényező javító áramkör (PFC (Teljesítmény-tényező tavítás) ahol rendelkezésre áll) és kiegyenlítő kondenzátorok.
2- Kapcsoló tranzisztor híd (IGBT) és meghajtók; a kiegyenlített vonali feszültséget magas frekvenciájú, vállakozó feszültséggé alakítja át és végrehajtja a teljesítmény szabályozását az igényelt hegesztési áram/feszültség függvényében.
3- Magas frekvenciájú transzformátor; az elsődleges tekércselést a 2. blokk átal konvertált feszültséggel táplálja; ennek az a funkciója, hogy a feszültséget és az áramot az ívehesztési eljáráshoz szükséges értékekhez igazílsa és ezzel egyidejűleg galvánszigeteléssel izolálja a hegesztő árakört a tápvezetéktól.
4- Szekunder egyenirányító híd kiegyenlítő ellenállással; a szekunder tekercs által nyújtott, vállakozó feszültséget/áramot nagyon alacsony ingadozású egyenárammá/feszültséggé alakítja át.
5- Eilenőrző és szabályozó elektronika; azonnal ellenőrzi a hegesztőáram értékét és azt összehasonlítja a kezelő által beállított értékkel; modulálja az IGBT-k meghajtóinak vezérlő impulzusait, amelyek a szabályozást végzik.
6- A hegesztőgép működését ellenőrző logika: beállítja a hegesztési ciklusokat, felülvizsgálja a biztonsági rendszereket.
7- Beállító panel, amely beállítja és megjeleníti a működési módokat és paramétereket.
8- Ventilátor a hegesztőgép hűtésére.
4.2 ELLENÖRZÖ, SZABÁLYOZÓ ÉS CSATLAKOZTATÓ BERENDEZÉSEK
4.2.1 KOMPAKT hegesztógép LIFT gyújtással
4.2.1.1 Elülsö panel (C ABRA)
1- Választógomb működési módok és paraméterek:
- első funkció : MMA vagy TIG kiválasztása.
- második funkció (hosszantartó benyomás MMA üzemmódban): Hot Start, Arc Force szabályozás és ahol van, ott VRD szerkezet aktiválása / kikapcsolása. A gomb gyors benyomása lehetővé teszi a kódoló (5) segítségével
szabályozandó paraméter kiválasztását a vonatkozó érték kijelzőn (3) való megjelölésével.
A jelen szabályozó eljárásból való kilépéshez a gomb hosszantartó benyomása szükséges.
Hot Start (a kijelzön "hot XX"):
A kezdeti túláram szabályozó paramétere (szabályozás 0-100%), amely jelzi a kijelzőn a százalékos növekedést az előre kiválasztott hegesztőáram értékéhez képest. Ez a szabályozás könnyíti az elektromos ívgyújtást.
Arc Force (a kijelzön "arc XX"):
A dinamikus túláram szabályozó paramétere (szabályozás 0-100%), amely jelzi a kijelzőn a százalékos növekedést az előre kiválasztott hegesztőáram értékéhez képest. Ez a szabályozás javítja a hegesztés folytonosságát és megakadályozza az elektróda munkadarabhoz való letapadását.
VRD (a kijelzón "vrd XX"):
Uresjárási kimeneti feszültség csökkentő eszköz (on-off választás), a kijelzőn (3) az aktív eszköz “vrd ON” és a nem aktív eszköz “vrd OFF” jelzésével. Ez az eszköz növeli a kezelő biztonságát, amikor a hegesztógép be van kapcsolva, de még nincs a hegesztési feltételek állapotában.
Megjegyzés: Bizönyos, arra felszerélt modelleknél választani lehet a rendelkezésre álló, maximum hegesztőáram 2 különböző beállítása között. CL.1: A maximum hegesztőáram csökkentésével járó beállítás (kisebb diszponibilis teljesítmény).
CL.2: A maximum hegesztőáram csökkentése nélküli beállítás (nagyobb diszponibilis teljesítmény).
Ehhez a sajátos funkcióhoz hozzá lehet férni úgy, hogy a hegesztőgép bekapcsolása folyamán benyomva tartja a választógombot (a főkapcsoló kikapcsolásával).
Kiindulásként az CL.1 már ki van választva, mindazontúl el lehet végezni a paraméterek általános rezetelését (res ON/OFF).
A folyamatból való kilépés a fentiekben leírtakkal analóg módon hajtható végre.
2- Beállítási ledek a működési módokra és paraméterekre vonatkozóan:
2a
Világító led: MMA üzemmód kiválasztása
Villogó led: Arc Force, Hot Start, VRD (ha van) szabályozása.
2b
Világító led: TIG üzemmód kiválasztása.
3- Alfanumerikus kijelző.
4- Sárga led: általában ki van kapcsolva, de amikor világít, a hegesztőgép leblokkolását jelöli (a gép bekapcsolva marad áram kibocsátása nélkül) a következő védelmek egyikének beavatkozásához:
- Termikus védelem: a hegesztőgép belsejében túl magas hömérséklet alakult
ki, A rendes működés visszaállítása automatikus. Riasztás a kijelzőn "AL.2".
- Vonali túlfeszültség és alacsony feszültség védelem: a feszültség a +/-15% tartományon kívül esik a táblán lévő értékhez képest. Riasztás a kijelzőn "AL.1".
FIGYELEM: A feszültség fentemlített, felső határértékének túllépése súlyosan megkárosítja a berendezést.
- ANTI STICK védelem: az elektróda odatapadt a hegesztendő anyaghoz, a kézi eltávolítás lehetséges.
A rendes körülmények visszaállítása automatikus.
5- Kódoló a hegesztési paraméterek szabályozásához; lehetővé teszi a szabályozást a hegesztés folyamán is.
6- Negátív gyorscsatlakozó (-) a hegesztőkábel csatlakoztatásához.
7- Pozitív gyorscsatlakozó (+) a hegesztőkábel csatlakoztatásához.
4.2.1.2 Hátsó panel (D ÁBRA)
1 - Tápkábel 2p + ( ⊕).
2 - Főkapcsoló O/OFF' - I/ON (világító).
5. ÖSSZESZERELÉS
FIGYELEM! MINDEN EGYES ÖSSZESZERELÉSI VALAMINT
ELEKTROMOS BEKÖTÉSI MÜVELETET SZIGORÚAN KIKAPCSOLT
ÁLLAPOTBAN LÉVŐ ÉS A TÁPHÁLÓZATBÓL KICSATLAKOZTATOTT HEGESZTÖVEL VÉGEZZEN EL.
AZ ELEKTROMOS BEKÖTÉSEKET KIZÁRÓLAG TAPASZTALT VAGY KÉPESÍTETT DOLGOZÓ VÉGEZHETI EL.
5.1 ÖSSZEÁLLÍTÁS
5.1.1 Visszavezető kábel-fogó összeállítása (E ÁBRA)
5.1.2 Hegesztőkábel-elektródatartó fogó összeállítása (F ÁBRA)
5.2 A HEGESZTÓGÉP FELEMELÉSI MÓDOZATA
A jelen kézikönyvben leírt, valamennyi hegesztőgépet a fogantyú használatával kell felemelni.
5.3 A HEGESZTÓGÉP ELHELYEZÉSE
Határozza meg a hegesztógép beszerelési helyét oly módon, hogy ne legyenek akadályok a hűtőlevegő bevezető vagy kivezető nyílásai előtt (ventilátor általi kényszer keringletés); győződjön meg arról, hogy ne tudjon beszívni elektromosan vezető porokat, korrozív gözöket, nedvességet, stb. Tartson fenn legalább 250mm szabad térséget a hegesztógép körül.
FIGYELEM! Helyezze a hegesztógépet egy sík, a súlynak megfelelő
teherbírású felületre a felborulás és a veszélyes elmozdulások kockázatának elkerülése végett.
5.4 CSATLAKOZTATÁS A HÁLÓZATHOZ
- Bármilyen villamos összeköttetés létesítése előtt ellenőrizze, hogy a hegesztőgép tábláján feltüntetett adatok a beszerelés helyén rendelkezésre álló hálózati feszültség és frekvencia értékeknek megfelelnek.
- A hegesztőgépet kizárólag egy földelt, semleges vezetékkel szabad a táprendszerbe csatlakoztatni.
- A közvetett érintkezés elleni védelem biztosításához az alábbi típusú differenciálkapcsolókat használja:
- A típusú( ) az egyfázisú gépekhez;
- Az EN 61000-3-11 (Flicker) szabvány követelményeinek kielégítése céljából javasolt a hegesztőgép csatlakoztatása a táphálózat interfész pontjaihoz, amelyek impedenciája kisebb, mint Zmax = 0.25 ohm (egyfázisú).
- A hegesztögépre nem vonatkoznak az IEC/EN 61000-3-12 szabvány követelményei (PFC nélküli modellek).
Ha a hegesztőgépet egy közüzemi táphálózatba csatlakoztatják, akkor a beszerelő vagy a felhasználó felelősségébe tartozik annak vizsgálata, hogy a hegesztőgépet be lehet-e kötni vagy sem (szükség esetén kérje ki az elosztó hálózat kezelőjét).
5.4.1 Csatlakozódugó és aljzat
- A 16A-nél kevesebb vagy azzal azonos, felvett árammal működő, egyfázisú hegesztőgépek a tápkábel elején egy szabványosított csatlakozódugóval (2P+T) 16A \ 250V vannak felszerelve.
- A 16A-nél magasabb felvett árammal működő, egyfázisú hegesztőgépek egy tápkábellet vannak ellátva, amelyet egy megfelelő teljesítményű, szabványosított csatlakozódugóhoz (2P+T) kell bekötni. Készítsen elő egy biztosítékkal vagy automata megszakítóval ellátott, hálózati csatlakozóaljzalot; az adott földelő kapcsot a tápvonal földvezetékéhez (sárga-zöld) kell csatlakoztatni.
- Az 1. táblázat (1. TÁBL.) feltünteti a vonali késleltetett biztosítékok javasolt értékeit amperben, amelyek a hegesztőgép által kibocsátott, névleges max. áram és a névleges tápfeszültség alapján kerültek kiválasztásra.
5.5 A HEGESZTŐ ÁRAMKÖR BEKÖTÉSEI
FIGYELEM! A KÖVETKEZÖ BEKÖTÉSEK ELVÉGZÉSE ELÖTT
GYÖZÖDJÖN MEG ARRÓL, HOGY A HEGESZTÖGÉP KI VAN KAPCSOLVA ÉS A TÁPHÁLÓZATBÓL KI VAN HUZVA.
A táblázat (1. TÁBL.) feltünteti a hegesztő kábelekhez javasolt értékeket (mm ^2 -ben) a hegesztőgép által kibocsátott, maximális áram alapján.
5.5.1 TIG hegesztés
Hegesztöpisztoly csatlakoztatása
- Vezesse be az áramvezető kábelt a megfelelő gyorscsatlakozóba (-). Csatlakoztassa a hegesztőpisztoly gázcsövét a palackhoz.
A hegesztőáram visszavezető kábelének csatlakoztatása
- A hegesztendő munkadarabhoz vagy ahhoz a fémasztalhoz kell csatlakoztatni, amelyre az rá van helyezve, a lehető legközelebb az elkészítendő illesztéshez. Ezt a kábelt a (+) jellel ellátott sarokhoz kell csatlakoztatni.
Csatlakoztatás a gázpalackhoz
- Csavarozza be a nyomáscsökkentőt a gázpalack szelepéhez úgy, hogy szükség esetén helyezze közéjük a kiegészítőként nyújtott, szűkitő elemet.
- Csatlakoztassa a bemeneti gázvezetéket a nyomáscsökkentőhöz és szorítsa meg a tartozékként adott gyűrűt.
- Lazítsa meg a nyomáscsökkentő szabályozógyűrűjét a palack szelepének megnyitása előtt.
- Nyissa meg a palackot és állítsa be a gáz mennyiségét (l/perc) a tájékoztató felhaználási adatok szerint, lásd a táblázatot (3. TABL.); a gázáramlás esetleges módosításait végre lehet hajtani a hegesztés folyamán, állíta a nyomáscsökkentő gyűrűjén. Vizsgálja meg a csövek és a csatlakozások zárását.
FIGYELEM! A munka végén mindig zárja el a gázpalack szelepét.
5.5.2 MMA hegesztés
Szinte valamennyi, bevont elektródát a generátor pozitív (+) pólusához kell csatlakoztatni; kivételt képeznek a savas bevonatú elektródák, azokat a negatív (-) pólushoz kell bekötni.
Hegesztőkábel elektródatartó fogó csatlakoztatása
Tegyen a kábelvégre egy speciális szorítót, amely az elektróda fedetlen részének megszorítására szolgál.
Ezt a kábelt a (+) jellel ellátott sarokhoz kell csatlakoztatni.
A hegesztőáram visszavezető kábel csatlakoztatása
A hegesztendő munkadarabhoz vagy ahhoz a fémasztalhoz kell csatlakoztatni, amelyre az rá van helyezve, a lehető legközelebb az elkészítendő illesztéshez. Ezt a kábelt a (-) jellel ellátott sarokhoz kell csatlakoztatni.
6. HEGESZTÉS: AZ ELJÁRÁS LEÍRÁSA
6.1 TIG HEGESZTES
6.1.1 Általános elvek
A TIG hegesztés egy olyan hegesztési eljárás, amely egy olvaszthatatlan elektróda (Wolfram) és a hegesztendő munkadarab között gyújlott és megtarlott, elektromos ív által termelt hót használja fel. A Wolfram elektródát egy hegesztőpisztoly tartja meg, amely alkalmas a hegesztőáram továbbítására valamint az elektróda és a hegesztési fürdő légkőri oxidációtól való védelmére, egy iners gáz áramlása útlán, (rendszerint Argon: Ár 99.5%), amely a kerámia fúvókából áramlík ki (G ÁBRA).
A TIG DC hegesztés alkalmas minden alacsony ötvözetű és magas ötvözetű szénacélokra valamint olyan nehézfémekre, mint a réz, nikkel, titánium és azok ötvözeteire.
A TIG DC hegesztésnél a (-) pólusnál általában 2%-ban cériumtartalmú elektróda (szürke színű sáv) használatos.
Tengelyirányban csiszolókoronggal ke kell hegyezni a volfrámelektródát, lásd H ÁBRA, ügyelve arra, hogy a hegye tökéletesen koncentrikus legyen az ív elhajlásának elkerülése érdekében. Fontos a csiszolás elvégzése az elektróda hosszának irányában. Ezt a műveletet periódikusan el kell végezni az elektróda alkalmazásának és elhasználódásának függvényében, vagy amíkor az esetleg beszennyeződött, megrozsásdósott vagy azt nem helyesen alkalmazták.
A jó hegesztéshez nélkülözhetetlen, a helyes elektróda átmérő alkalmazása a helyes árammal együtt, lásd táblázat (3. TÁBL.).
Az elektróda rendes kinyúlása a kerámia fúvókából 2-3mm, amely elérheti a 8mm-t a sarokhegesztések esetén.
A hegesztés az illesztések széleinek összeolvadásával jön létre. A megfelelően előkészített, kis vastagságokhoz (kb. 1 mm-ig) nem szükséges hozaganyag (I ABRA) Nagyobb vastagságokhoz ugyanolyan alapanyagú és megfelelő átmérőjű összetéteteli pálca szükséges, a szélek alkalmas előkészítésével (L ABRA). A hegesztés jó kimenetele érdekében fontos az, hogy a munkadarabok gondosan le legyenek tisztltva és rozsdától, olajoktól, zsiroktól, oldószerektől, stb. mentesek legyenek.
6.1.2 Eljárás (LIFT gyújtás)
- A szabályozógomb segítségével állítsa be a hegesztőáramot a kívánt értékre; esetleg a hegesztés folyamán igazítsa a szükséges, realis hőbevitelhez.
- Ellenőrizze a gáz helyes áramlását.
Az elektromos ív gyújtása a wolfram elektródának a hegesztendő munkadarabbal való érintkezése és az attól való eltávolítása útján valósul meg. Ez a gyújtási módozat kevesebb elektromos-besugárzási zavart okoz és a minimálisra csökkenti a wolfram beágyazódásait és az elektróda elhasználódását; támassza az elektróda hegyét a munkadarabra, enyhén nyomja rá majd néhány pillanat eltelte után emelje fel az elektródát 2-3mm-rel, megvalósítva ezzel az ígyújtást. A hegesztógép kezdetben egy I _BASE áramot bocsát ki, néhány pillanat eltelte után a beálítított hegesztóáramot bocsátja ki. - A hegesztés megszakításához gyorsan emelje fel az elektródát a munkadarabról.
6.2 MMA HEGESZTÉS
6.2.1 Általános elvek
- Nélkülözhetetlen fontosságú a felhasznált elektródák csomagolásán feltüntetett, gyártói utasítások elolvasása az elektróda helyes polaritására és az optimális áramra vonatkozóan.
- A hegesztőáramot a felhasznált elektróda átmérője és azon illesztés típusa függvényében kell beállítani, amelyet el szeretne készíteni; tájékoztatás címén a különféle elektróda átmérőkhöz alkalmazható áramok az alábbiak:
| ∅ Elektróda (mm) | Hegesztőáram (A) | |
| Min. | Max. | |
| 1.6 | 25 | 50 |
| 2 | 40 | 80 |
| 2.5 | 60 | 110 |
| 3.2 | 80 | 160 |
| 4 | 120 | 200 |
| 5 | 150 | 250 |
- Figyelje meg, hogy azonos elektróda átmérő esetén magas áramértékeket kell használni a síkban történő hegesztésekhez, míg függőleges vagy fej feletti hegesztéseknél alacsonyabb áramokat kell alkalmazni.
- A hegesztett illesztés mechanikai tulajdonságai meghatározottak, a kiválasztott áramerősségen, az egyéb olyan hegesztési paramétereken kívül, mint az Iv hosszúsága, a végrehajtási sebesség és pozíció, az elektródák átmérője és minősége (a helyes tárolás érdekében tartsa az elektródákat nedvességtól távol, az adott csomagolásban vagy tartóban védett állapotban).
- A hegesztés karakterisztikái a hegesztógép Arc Force értékétől (dinamikus viselkedés) is függnek. Ez a paraméter beállítható a panelen (ahol van), vagy beállítható egy 2 potenciométeres távvezérlővel.
- Figyelje meg, hogy a magas Arc Force értékek nagyobb behatolást eredményeznek és lehetővé teszik a hegesztést bármilyen pozícióban tipikusan bázikus elektródákkal, viszont az alacsony Arc Force értékek egy lágyabb és fröccsenésmentes ívet tesznek lehetővé, tipikusan rutilos elektródákkal. Ezenkívül a hegesztögép fel van szerelve Hot Start és Anti Stick eszközökkel, amelyek könnyebb indításokat és az elektróda munkadarabhoz való letapadásának hiányát garantálják.
6.2.2 Eljárás
- A fejpajzot az ARCA ELÉ tartva dörzsölje az elektróda hegyét a hegesztendő munkadarabhoz egy olyan mozdulatot végezve, mintha egy gyufát kellene meggyújtania; ez a leghelyesebb módszer az ív gyújtásához: az aktív VRD eszközzel, ahol van, az ívgyújtás úgy történik meg, hogy hozzá kell érinteni a hegesztendő munkadarabhoz az elektródát, majd attól gyorsan el kell távolítani. FIGYELEM: NE ÚTÖGESSE az elektródát a munkadarabhoz; a bevonat sérülése következhet be, amely megnehezlti az ívgyújtást.
- Amint meggyulladt az ív, próbáljon kialakítani a munkadarabtól egy a felhasznált elektróda átmérőjével azonos távolságot és azt lehetőleg állandóan megtartani a hegesztés folyamán; emlékezzen arra, hogy az elektródának az előrehaladás irányával bezárt dőlésszöge körülbelül 20-30 fok legyen.
- A hegesztési varrat végén vigye az elektróda végét kissé hátra az előrehaladás irányához képest, a végkráter fölé a kitöltés elvégzéséhez, majd gyorsan emelje fel az elektródát az ömledékfürdőből az ív kialvásának eléréséhez (A hegesztővarrat megjelenési formái - M ÁBRA).
7. KARBANTARTÁS
FIGYELEM! A KARBANTARTÁSI MÜVELETEK VÉGREHAJTÁSA ELÖTT ÖRIZNI KELL, HOGY A HEGESZTÓGÉP KI VAN E KAPCSOLVA ÉS OLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT
7.1 SZOKÁSOS KARBANTARTÁS
A SZOKÁSOS KARBANTARTÁS MÜVELETEIT VÉGREHAJTHATJA A HEGESZTÖGÉP KEZELÖJE
7.1.1 FÁKLYA KARBANTARTÁS
- Kerülje a fáklya és kábelének meleg felületekre tételét; az ugyanis a szigetelőanyagok olvadását idézné elő megakadályozván annak működését
- Meghatározott időközönként ellenőrizze a csővezetékek és gázvezetékek állapotát.
- Gondosan párosítsa össze az elektróda fogócsipeszt, a kiválasztott elektróda átmérővel kalibrált gázfúvókat a túlmelegedések, rossz gázáramlás és a rossz működés elkerüléséhez.
- Minden használat előtt ellenőrizze a hegesztőpisztoly terminál részeinek elhasználódási állapotát és az összeszerelés helyességét: fúvóka, elekróda, elektródaszorító fogó, gázfúvóka.
7.2 RENDKÍVÜLI KARBANTARTÁS
A RENDKÍVÜLI KARBANTARTÁS MÜVELETEIT KIZÁRÓLAG TAPASZTALT VAGY ELEKTROMECHANIKAI SZAKTERÜLETEN SZAKKEPZETT SZEMÉLY HAJTHATJA VÉGRE, AZ IEC/EN 60974-4 MÜSZAKI SZABVÁNY BETARTÁSA MELLETT.
FIGYELEM! A HEGESZTÖGÉP PANELJEINEK ELMOZDÍTÁSA, ÉS A
GEP BELSEJEBE VALO BELEPEST MEGELOZOEN ELLENORIZNI KELL HOGY A HEGESZTÓGÉP KIKAPCSOLT ÁLLAPOTBAN VAN E, ÉS KAPCSOLATA AZ ÁRAMELLÁTÁSI HÁLÓZATTAL MEGSZAKÍTOTT.
A feszültség alatt lévő hegesztőgépen belüli esetleges ellenőrzések súlyos áramütést okozhatnak, melyet a feszültség alatt álló alkatrészekkel való közvetlen kapcsolat eredményez, és/ vagy sérüléseket, melyek a mozgásban lévő szervekkel való küzetlen kapcsolat következtében keletkeznek.
- Időszakonként és minden esetben a használattól és a környezet porosságától függő gyakorisággal vizsgálja át a hegesztógép belsejét és távolítsa el az elektronikus kártyákra rárakódott port egy nagyon puha kefével vagy megfelelő oldószerekkel.
- Alkalmanként ellenőrizni kell, hogy az elektromos kapcsolások jól összeszorítottak-e, valamint azt, hogy a kábelezések nem okoznak-e kárt a szigetelésben.
- Fentemlített műveletek befejezésekor a rőgzítőcsavarok teljes megszorításával vissza kell szerelni a hegesztőgép paneljeit.
- Maximálisan kerülni kell a nyitott hegesztőgéppel.való hegesztési műveletek végrehajtását.
- A karbanlartás vagy a javítás elvégzése után állítsa vissza a bekötéseket és a kábelezéseket az eredeti állapotukba, vigyázva arra, hogy azok ne érintkezzenek mozgásban lévő részekkel vagy olyan elemekkel, amelyek magas hőmérsékletre melegedhetnek fel. Bilincseljen át minden vezetéket az eredeti állapotuk szerint, vigyázva arra, hogy jól elkülönítse a nagyfeszültségű primer csatlakozásokat az alacsony feszültségű szekunder csatlakozásoktól.
Használja fel az összes eredeti alátétgyűrűt és csavart a burkolat visszazárásához.
8. MEGHIBÁSODÁSOK KERESÉSE
NEM KIELÉGÍTŐ MÜKÖDÉS ESETÉN, MIELÖTT SZISZTEMATIKUS FELÜLVIZSGÁLATBA KEZDENÉNEK VAGY SZERVIZHEZ FORDULNÁNAK, ELLENÓRIZNI KELL A KÖVETKEZÖKET:
- Azt, hogy a potenciométer által szabályozott hegesztési áram az amper beosztású skála szerint megfelel-e az alkalmazott elektród átmérőjének és típusának.
- Azt, hogy amikor a főkapcsoló "ON" állásban van, meggyullad-e a megfelelő lámpa, ellenkező esetben a meghibásodas oka általában az áramellátási vezetékben található (kábelek, villásdugó és/vagy csatlakozó, olvadóbiztosítékok stb.).
- Azt, hogy nem ég-e a sárga kijelző (LED), mely a túl magas / túl alacsony feszültség, vagy rövidzárlat miatti hőszabályozási biztonsági beavatkozásra utal.
- Meg kell győződni a nominalis szakaszosság arányának ellenőrzöttségéről; hővédelmi szabályozás beavatkozása esetén meg kell várni a hegesztógép teljes kihülését, ellenőrizni kell a szellőző-berendezés működőképességét.
- Ellenőrizni kell a tápvezelék feszültségét: ha az érték tulságosan magas vagy túlságosan alacsony a hegesztőgép blokkolt állapotban marad.
- Ellenőrizni kell, hogy nincs-e rövidzárlat a hegesztőgép végződésénél: amennyiben igen, meg kell szüntetni annak okát.
- Ellenőrizni kell a hegesztési áramkör kapcsolásainak pontosságát, különösen azt, hogy a földelési kábel fogója valóban össze van-e kapcsolva a munkadarabbal, és hogy nem ékelődtek-e kapcsolat közé szigetelő anyagok (pl. festékek).
-
Az alkalmazott védelmi gáznak megfelelő minőségűnek (Argon 99.5) és mennyiségűnek kell lennie.
-
MĂSURI GENERALE DE SIGURANTĂ ÎN CAZUL SUDURII CU ARC ...... 42
-
INTRODUCERE ŞI DESCRIERE GENERALÅ 42
2.1 INTRODUCERE 42
2.2 ACCESSORII LA CERERE 42
- DATE TEHNICE 43
3.1 PLACĂ INDICATOARE (Fig. A) 43
3.2 ALTE DATE TEHNICE 43
- DESCRIEREA APARATULUI DE SUDURĂ 43
4.1 SCHEMA SINOPTICÄ 43
1 - Napájací kábel 2p + ( ≡ )
1: vienfazó kintamoji itampa:
A gyártó cég jótállást vállal a gépek rendeltetésszerű üzemeléséért illetve vállalja az alkatrészek ingyenes kicserélését ha azok az alapanyag rossz minőségéből valamint gyártási hibából erednek a gép üzembe helyezésének a bizonylat szerint igazolható napjától számított 12 hónapon belül. A cserélendő alkatrészeket még a jótállás keretében is BÉRMENTESEN kell visszaküldeni, amelyek UTÓVÉTTEL lesznek a vevőhöz kiszállítva. Kivételt képeznek e szabály alól azon gépek, melyek az Európai Unió 199/44/EC irányelve szerint meghatározott fogyasztási cikknek minősülnek, s az EU tagországaiban kerültek értékesítésre. A jótállás csak a blokki igazolás illetve szállítólevél mellékletével érvényes. A nem rendeltetésszerű használatból, megrongálásból illetve nem megfelelő gondossággal való kezelésből eredő rendellenességek a jótállást kizárják. Kizárt továbbá bárminemű felelősségvállalás minden közvetlen és közvetett kárért.
