ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ GCL 215 Professional BOSCH

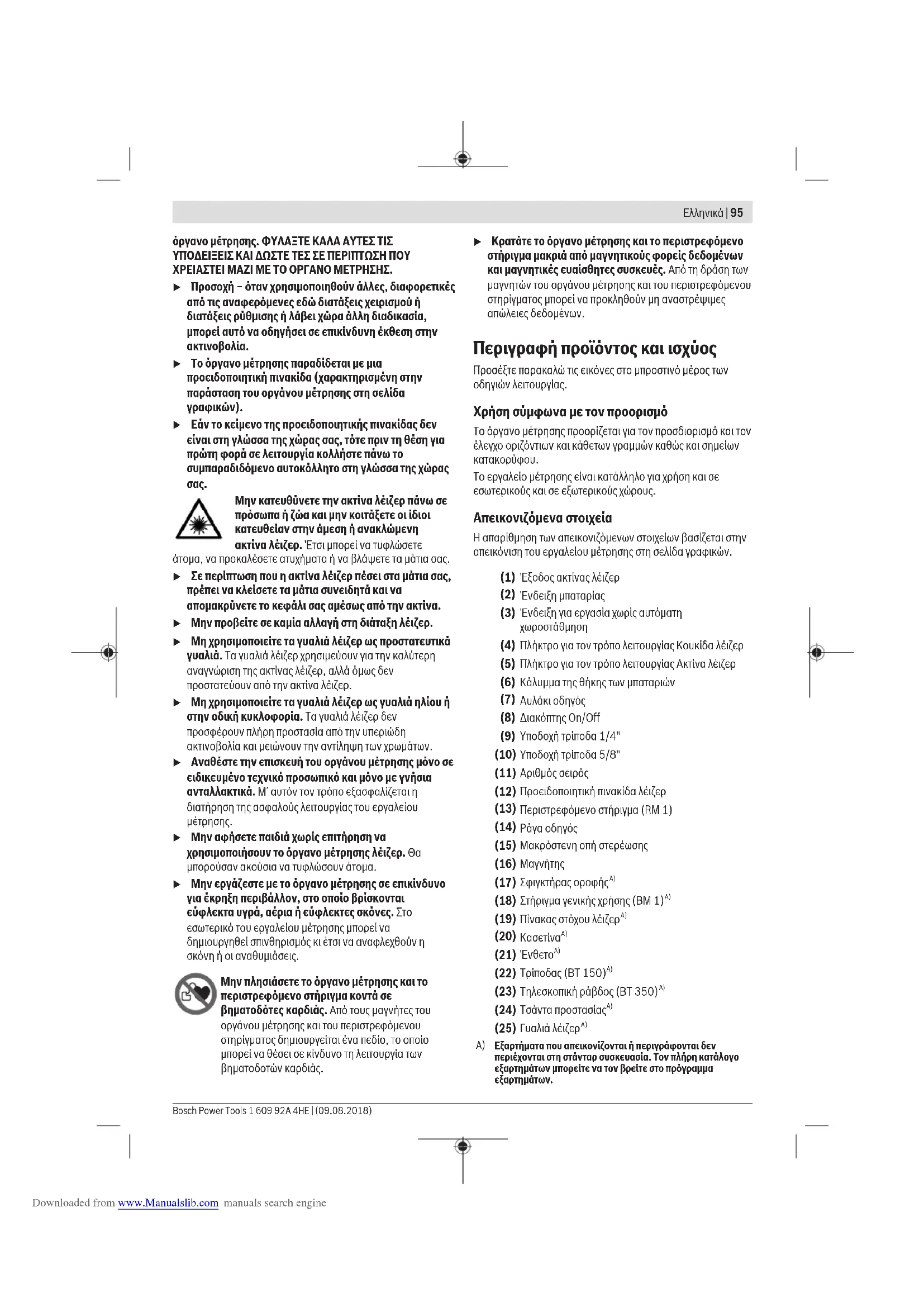

Υποδείξεις ασφαλείας Για να εργαστείτε με το όργανο μέτρησης χωρίς κίνδυνο και με ασφάλεια, πρέπει να διαβάσετε και να τηρήσετε όλες τις υποδείξεις. Εάν το όργανο μέτρησης δε χρησιμοποιηθεί σύμφωνα με αυτές τις οδηγίες, τα ενσωματωμένα στο όργανο μέτρησης μέτρα προστασίας μπορεί να επηρεαστούν αρνητικά. Μην καταστρέψετε ποτέ τις προειδοποιητικές πινακίδες που βρίσκονται στο Downloaded from www.Manualslib.com manuals search engineόργανο μέτρησης. ΦΥΛΑΞΤΕ ΚΑΛΑ ΑΥΤΕΣ ΤΙΣ ΥΠΟΔΕΙΞΕΙΣ ΚΑΙ ΔΩΣΤΕ ΤΕΣ ΣΕ ΠΕΡΙΠΤΩΣΗ ΠΟΥ ΧΡΕΙΑΣΤΕΙ ΜΑΖΙ ΜΕ ΤΟ ΟΡΓΑΝΟ ΜΕΤΡΗΣΗΣ. u Προσοχή – όταν χρησιμοποιηθούν άλλες, διαφορετικές από τις αναφερόμενες εδώ διατάξεις χειρισμού ή διατάξεις ρύθμισης ή λάβει χώρα άλλη διαδικασία, μπορεί αυτό να οδηγήσει σε επικίνδυνη έκθεση στην ακτινοβολία. u Το όργανο μέτρησης παραδίδεται με μια προειδοποιητική πινακίδα (χαρακτηρισμένη στην παράσταση του οργάνου μέτρησης στη σελίδα

u Εάν το κείμενο της προειδοποιητικής πινακίδας δεν είναι στη γλώσσα της χώρας σας, τότε πριν τη θέση για πρώτη φορά σε λειτουργία κολλήστε πάνω το συμπαραδιδόμενο αυτοκόλλητο στη γλώσσα της χώρας

Μην κατευθύνετε την ακτίνα λέιζερ πάνω σε πρόσωπα ή ζώα και μην κοιτάξετε οι ίδιοι κατευθείαν στην άμεση ή ανακλώμενη ακτίνα λέιζερ. Έτσι μπορεί να τυφλώσετε άτομα, να προκαλέσετε ατυχήματα ή να βλάψετε τα μάτια σας. u Σε περίπτωση που η ακτίνα λέιζερ πέσει στα μάτια σας, πρέπει να κλείσετε τα μάτια συνειδητά και να απομακρύνετε το κεφάλι σας αμέσως από την ακτίνα. u Μην προβείτε σε καμία αλλαγή στη διάταξη λέιζερ.u Μη χρησιμοποιείτε τα γυαλιά λέιζερ ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων. u Αναθέστε την επισκευή του οργάνου μέτρησης μόνο σε ειδικευμένο τεχνικό προσωπικό και μόνο με γνήσια ανταλλακτικά. Μ’ αυτόν τον τρόπο εξασφαλίζεται η διατήρηση της ασφαλούς λειτουργίας του εργαλείου

u Μην αφήσετε παιδιά χωρίς επιτήρηση να χρησιμοποιήσουν το όργανο μέτρησης λέιζερ. Θα μπορούσαν ακούσια να τυφλώσουν άτομα. u Μην εργάζεστε με το όργανο μέτρησης σε επικίνδυνο για έκρηξη περιβάλλον, στο οποίο βρίσκονται εύφλεκτα υγρά, αέρια ή εύφλεκτες σκόνες. Στο εσωτερικό του εργαλείου μέτρησης μπορεί να δημιουργηθεί σπινθηρισμός κι έτσι να αναφλεχθούν η σκόνη ή οι αναθυμιάσεις. Μην πλησιάσετε το όργανο μέτρησης και τo περιστρεφόμενo στήριγμα κοντά σε βηματοδότες καρδιάς. Από τους μαγνήτες του οργάνου μέτρησης και του περιστρεφόμενου στηρίγματος δημιουργείται ένα πεδίο, το οποίο μπορεί να θέσει σε κίνδυνο τη λειτουργία των βηματοδοτών καρδιάς. u Κρατάτε το όργανο μέτρησης και το περιστρεφόμενο στήριγμα μακριά από μαγνητικούς φορείς δεδομένων και μαγνητικές ευαίσθητες συσκευές. Από τη δράση των μαγνητών του οργάνου μέτρησης και του περιστρεφόμενου στηρίγματος μπορεί να προκληθούν μη αναστρέψιμες απώλειες δεδομένων. Περιγραφή προϊόντος και ισχύος Προσέξτε παρακαλώ τις εικόνες στο μπροστινό μέρος των οδηγιών λειτουργίας. Χρήση σύμφωνα με τον προορισμό Το όργανο μέτρησης προορίζεται για τον προσδιορισμό και τον έλεγχο οριζόντιων και κάθετων γραμμών καθώς και σημείων κατακορύφου. Το εργαλείο μέτρησης είναι κατάλληλο για χρήση και σε εσωτερικούς και σε εξωτερικούς χώρους. Απεικονιζόμενα στοιχεία Η απαρίθμηση των απεικονιζόμενων στοιχείων βασίζεται στην απεικόνιση του εργαλείου μέτρησης στη σελίδα γραφικών. (1) Έξοδος ακτίνας λέιζερ (2) Ένδειξη μπαταρίας (3) Ένδειξη για εργασία χωρίς αυτόματη χωροστάθμηση (4) Πλήκτρο για τον τρόπο λειτουργίας Κουκίδα λέιζερ (5) Πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (6) Κάλυμμα της θήκης των μπαταριών (7) Αυλάκι οδηγός (8) Διακόπτης On/Off (9) Υποδοχή τρίποδα 1/4" (10) Υποδοχή τρίποδα 5/8" (11) Αριθμός σειράς (12) Προειδοποιητική πινακίδα λέιζερ (13) Περιστρεφόμενo στήριγμα (RM1) (14) Ράγα οδηγός (15) Μακρόστενη οπή στερέωσης (16)

(17) Σφιγκτήρας οροφής

(18) Στήριγμα γενικής χρήσης (BM1)

(19) Πίνακας στόχου λέιζερ

(22) Τρίποδας (BT150)

(23) Τηλεσκοπική ράβδος (BT350)

(24) Τσάντα προστασίας

Εξαρτήματα που απεικονίζονται ή περιγράφονται δενπεριέχονται στη στάνταρ συσκευασία. Τον πλήρη κατάλογοεξαρτημάτων μπορείτε να τον βρείτε στο πρόγραμμαεξαρτημάτων. Ελληνικά | 95 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine96 | Ελληνικά 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Τεχνικά στοιχεία Λέιζερ σημείων και γραμμών GCL 2-15 GCL 2-15 G Κωδικός αριθμός 3 601 K66 E.. 3 601 K66 J.. Περιοχή εργασίας

– Ακτίνα λέιζερ 15 m 15 m – Κουκίδα λέιζερ προς τα επάνω 10 m 10 m – Κουκίδα λέιζερ προς τα κάτω 10 m 10 m Ακρίβεια χωροστάθμησης – Ακτίνες λέιζερ ±0,3 mm/m ±0,3 mm/m – Κουκίδες λέιζερ ±0,7 mm/m ±0,7 mm/m Περιοχή αυτοχωροστάθμησης τυπική ±4° ±4° Χρόνος χωροστάθμησης, τυπικός <4 s <4 s Θερμοκρασία λειτουργίας –10°C...+50°C –10°C...+50°C Θερμοκρασία φύλαξης/αποθήκευσης –20 °C...+70 °C –20 °C...+70 °C Μέγιστο ύψος χρήσης πάνω από το ύψος αναφοράς 2000 m 2000 m Μέγιστη σχετική υγρασία αέρα 90 % 90 % Βαθμός ρύπανσης κατά IEC 61010-1 2

Κατηγορία λέιζερ 2 2 Ακτίνα λέιζερ – Τύπος λέιζερ 630–650 nm, <1 mW 500–540 nm, <10 mW – Χρώμα της ακτίνας λέιζερ κόκκινη πράσινη – C

– Απόκλιση 0,5mrad (πλήρης γωνία) 50 × 10 mrad (πλήρης γωνία) Κουκίδα λέιζερ – Τύπος λέιζερ 630–650 nm, <1 mW 630–650 nm, <1 mW – Χρώμα της ακτίνας λέιζερ κόκκινη κόκκινη – C

– Απόκλιση 0,8mrad (πλήρης γωνία) 0,8mrad (πλήρης γωνία) Υποδοχή τρίποδα 1/4", 5/8" 1/4", 5/8" Μπαταρίες 3×1,5V LR6(AA) 3×1,5V LR6(AA) Διάρκεια λειτουργίας στον τρόπο λειτουργίας – Λειτουργία διασταυρούμενων ακτίνων και λειτουργία κουκίδας 6 ώρες 6 ώρες – Λειτουργία διασταυρούμενων

8 ώρες 8 ώρες – Λειτουργία γραμμής και λειτουργία

12 ώρες 10 ώρες – Λειτουργία γραμμής 16 ώρες 12 ώρες – Λειτουργία κουκίδας 22 ώρες 22 ώρες Βάρος κατά EPTA-Procedure 01:2014 0,49 kg 0,49 kg Διαστάσεις (μήκος × πλάτος × ύψος) – χωρίς περιστρεφόμενo στήριγμα 112 × 55 × 106 mm 112 × 55 × 106 mm – με περιστρεφόμενo στήριγμα 132 × 81 × 163 mm 132 × 81 × 163 mm Downloaded from www.Manualslib.com manuals search engineΛέιζερ σημείων και γραμμών GCL 2-15 GCL 2-15 G Βαθμός προστασίας IP 54 (προστασία από σκόνη και ψεκαζόμενο νερό) IP 54 (προστασία από σκόνη και ψεκαζόμενο νερό) A) Η περιοχή εργασίας μπορεί να μειωθεί από δυσμενείς συνθήκες περιβάλλοντος (π.χ. άμεση ηλιακή ακτινοβολία). B) Εμφανίζεται μόνο μη αγώγιμη ρύπανση, αλλά περιστασιακά αναμένεται προσωρινή αγωγιμότητα που προκαλείται από την εμφάνιση δρόσου. Για τη μονοσήμαντη αναγνώριση του οργάνου μέτρησης χρησιμεύει ο αριθμός σειράς (11) πάνω στην πινακίδα τύπου. Συναρμολόγηση Τοποθέτηση/αλλαγή μπαταριών Για τη λειτουργία του οργάνου μέτρησης συνίσταται η χρήση αλκαλικών μπαταριών μαγγανίου. Ανοίξτε το κάλυμμα της θήκης των μπαταριών (6) και τοποθετήστε μέσα τις μπαταρίες. Προσέξτε εδώ τη σωστή πολικότητα σύμφωνα με την παράσταση στην εσωτερική πλευρά της θήκης των μπαταριών. Όταν οι μπαταρίες εξασθενίσουν, τότε αναβοσβήνει η ένδειξη της μπαταρίας (2) πράσινη. Επιπλέον αναβοσβήνουν οι ακτίνες λέιζερ κάθε 10λεπτά για περίπου 5δευτερόλεπτα. Το όργανο μέτρησης μετά το πρώτο αναβόσβημα μπορεί να λειτουργήσει ακόμη περίπου 1 ώρα. Όταν αδειάσουν οι μπαταρίες, τότε αναβοσβήνουν οι ακτίνες λέιζερ ακόμη μία φορά λίγο πριν την αυτόματη απενεργοποίηση. Αντικαθιστάτε πάντοτε ταυτόχρονα όλες τις μπαταρίες. Χρησιμοποιείτε μόνο μπαταρίες ενός κατασκευαστή και με την ίδια χωρητικότητα. u Αφαιρέστε τις μπαταρίες από το όργανo μέτρησης, όταν δεν το χρησιμοποιήσετε για μεγαλύτερο χρονικό διάστημα. Οι μπαταρίες μπορεί να οξειδωθούν σε περίπτωση αποθήκευσης για μεγαλύτερο χρονικό διάστημα και να αυτοεκφορτιστούν. Εργασία με το περιστρεφόμενo στήριγμαRM1 (βλέπε εικόνεςA1–A3) Με τη βοήθεια του περιστρεφόμενoυ στηρίγματος (13) μπορείτε να περιστρέψετε το όργανο μέτρησης κατά 360° γύρω από ένα κεντρικό, πάντοτε ορατό σημείο κατακορύφου. Έτσι μπορούν να ρυθμιστούν ακριβώς οι ακτίνες λέιζερ, χωρίς να αλλάξει η θέση του οργάνου μέτρησης. Τοποθετήστε το όργανο μέτρησης με το αυλάκι οδηγό (7) στη ράγα οδηγό (14) του περιστρεφόμενoυ στηρίγματος (13) και σπρώξτε το όργανο μέτρησης μέχρι τέρμα πάνω στη βάση. Για την αφαίρεση τραβήξτε το όργανο μέτρησης προς την αντίθετη κατεύθυνση από το περιστρεφόμενo στήριγμα. Δυνατότητες ρύθμισης της θέσης του περιστρεφόμενoυ στηρίγματος: – όρθιο πάνω σε μια επίπεδη επιφάνεια, – βιδωμένο σε μια κάθετη επιφάνεια, – σε συνδυασμό με τον σφιγκτήρα οροφής(17) σε μεταλλικούς πήχεις οροφής, – με τη βοήθεια των μαγνητών (16) σε μεταλλικές επιφάνειες.

Θέση σε λειτουργία u Προστατεύετε το εργαλείο μέτρησης από υγρασία κι από άμεση ηλιακή ακτινοβολία. u Μην εκθέτετε το όργανο μέτρησης σε υπερβολικές θερμοκρασίες ή σε μεγάλες διακυμάνσεις της θερμοκρασίας. Μην το αφήνετε π.χ. για μεγάλο χρονικό διάστημα μέσα στο αυτοκίνητο. Αφήστε το όργανο μέτρησης σε περίπτωση μεγάλων διακυμάνσεων της θερμοκρασίας, πρώτα να εγκλιματιστεί, προτού το θέσετε σε λειτουργία. Η ακρίβεια του εργαλείου μέτρησης μπορεί να αλλοιωθεί υπό ακραίες θερμοκρασίες ή/και ισχυρές διακυμάνσεις της θερμοκρασίας. u Αποφεύγετε τα δυνατά κτυπήματα ή τις πτώσεις του οργάνου μέτρησης. Μετά από ισχυρές εξωτερικές επιδράσεις πάνω στο όργανο μέτρησης πρέπει πριν τη συνέχιση της εργασίας να πραγματοποιείτε πάντοτε έναν έλεγχο ακριβείας (βλέπε «Έλεγχος ακριβείας του οργάνου μέτρησης», Σελίδα99). u Απενεργοποιείτε το όργανο μέτρησης, όταν το μεταφέρετε. Κατά την απενεργοποίηση κλειδώνεται η μονάδα παλινδρόμησης, η οποία διαφορετικά θα μπορούσε να υποστεί βλάβη από τις ισχυρές κινήσεις. Ενεργοποίηση/απενεργοποίηση Για την ενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακόπτη On/Off (8) στη θέση « On» (για εργασίες χωρίς αυτόματη χωροστάθμηση) ή στη θέση « On» (για εργασίες με αυτόματη χωροστάθμηση). Το όργανο μέτρησης εκπέμπει αμέσως μετά την ενεργοποίηση ακτίνες λέιζερ από τα ανοίγματα εξόδου (1). u Μην κατευθύνετε την ακτίνα λέιζερ επάνω σε ανθρώπους ή ζώα και μην κοιτάζετε ο ίδιος/η ίδια στην ακτίνα λέιζερ, ακόμη κι από μεγάλη απόσταση. Για την απενεργοποίηση του οργάνου μέτρησης σπρώξτε το διακόπτη On/Off (8) στη θέση «Off». Κατά την απενεργοποίηση η μονάδα παλινδρόμησης ασφαλίζεται. u Μην αφήσετε το ενεργοποιημένο όργανο μέτρησης χωρίς επιτήρηση και απενεργοποιήστε το όργανο μέτρησης μετά τη χρήση. Μπορεί να τυφλωθούν άλλα άτομα από την ακτίνα λέιζερ. Σε περίπτωση υπέρβασης της μέγιστης επιτρεπόμενης θερμοκρασίας λειτουργίας των 50°C πραγματοποιείται η απενεργοποίηση για την προστασία της διόδου λέιζερ. Αφού πρώτα κρυώσει, το όργανο μέτρησης είναι και πάλι έτοιμο για χρήση και μπορεί να ενεργοποιηθεί ξανά. Ελληνικά | 97 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine98 | Ελληνικά 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Αυτόματη απενεργοποίηση Εάν περίπου για 120 λεπτά δεν πατηθεί κανένα πλήκτρο στο όργανο μέτρησης, απενεργοποιείται το όργανο μέτρησης αυτόματα για την προστασία των μπαταριών. Για να ενεργοποιήσετε ξανά το όργανο μέτρησης μετά την αυτόματη απενεργοποίηση, μπορείτε είτε να σπρώξετε τον διακόπτη On/Off (8) πρώτα στη θέση «Off» και μετά να ενεργοποιήσετε ξανά το όργανο μέτρησης ή να πατήσετε μία φορά το πλήκτρο για τον τρόπο λειτουργίας Κουκίδα λέιζερ (4) ή το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5). Προσωρινή απενεργοποίηση της αυτόματης απενεργοποίησης Για να απενεργοποιήσετε την αυτόματη απενεργοποίηση, (με το όργανο μέτρησης ενεργοποιημένο) κρατήστε το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ(5) το λιγότερο 3 δευτερόλεπτα πατημένο. Όταν η αυτόματη απενεργοποίηση είναι απενεργοποιημένη, αναβοσβήνουν οι ακτίνες λέιζερ σύντομα για επιβεβαίωση. Υπόδειξη: Σε περίπτωση που η θερμοκρασία λειτουργίας ξεπεράσει τους 45 °C, η αυτόματη απενεργοποίηση δεν μπορεί να απενεργοποιηθεί πλέον. Για να ενεργοποιήσετε την αυτόματη διακοπή λειτουργίας θέστε το όργανο μέτρησης εκτός λειτουργίας και κατόπιν σε λειτουργία. Ρύθμιση του τρόπου λειτουργίας Το όργανο μέτρησης διαθέτει μια σειρά από λειτουργίες ανάμεσα στις οποίες μπορείτε κατ’ επιλογή να μεταβαίνετε: – Λειτουργία διασταυρούμενων ακτίνων και λειτουργία κουκίδας: Το όργανο μέτρησης δημιουργεί μια οριζόντια και μια κάθετη ακτίνα λέιζερ προς τα εμπρός καθώς και από μια κουκίδα λέιζερ κάθετα προς τα επάνω και προς τα κάτω. Οι ακτίνες λέιζερ διασταυρώνονται σε γωνία 90°. – Λειτουργία γραμμής οριζόντια: Το όργανο μέτρησης δημιουργεί μια οριζόντια ακτίνα λέιζερ προς τα εμπρός. – Λειτουργία γραμμής κάθετα: Το όργανο μέτρησης δημιουργεί μια κάθετη ακτίνα λέιζερ προς τα εμπρός. Σε περίπτωση μιας ρύθμισης της θέσης του οργάνου μέτρησης στο χώρο, η κάθετη ακτίνα λέιζερ προβάλλεται στην οροφή πέρα από την επάνω κουκίδα λέιζερ. Σε περίπτωση μιας ρύθμισης της θέσης του οργάνου μέτρησης απευθείας σε έναν τοίχο, η κάθετη ακτίνα λέιζερ δημιουργεί μια σχεδόν πλήρως κυκλική ακτίνα λέιζερ (γραμμή 360°). – Λειτουργία κουκίδας: Το όργανο μέτρησης δημιουργεί μια κουκίδα λέιζερ κάθετα προς τα επάνω και προς τα κάτω. Όλοι οι τρόποι λειτουργίας εκτός της λειτουργίας κουκίδας μπορούν να επιλεγούν τόσο με αυτόματη χωροστάθμηση όσο και χωρίς αυτόματη χωροστάθμηση. Εργασία με την αυτόματη χωροστάθμηση Σειρά των βημάτων διαδικασίας Λειτουργία

Ένδειξη για εργασία χωρίς

Διακόπτης On/Off(8) στη θέση « On»

Λειτουργία διασταυρούμενων

Πατήστε 1 φορά το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5)

Πατήστε 2 φορές το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5)

Πατήστε 3 φορές το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5)

Πατήστε 4 φορές το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5)

Λειτουργία διασταυρούμενων

Ανεξάρτητα από τη ρύθμιση της λειτουργίας γραμμής μπορεί να ενεργοποιηθεί ή απενεργοποιηθεί η λειτουργία κουκίδας: Πατήστε 1 φορά το πλήκτρο για τον τρόπο λειτουργίας Κουκίδα λέιζερ(4)

Πατήστε 2 φορές το πλήκτρο για τον τρόπο λειτουργίας Κουκίδα λέιζερ(4)

Όταν το όργανο μέτρησης βρίσκεται εκτός της περιοχής αυτοχωροστάθμησης, αναβοσβήνουν οι ακτίνες λέιζερ και/ή οι κουκίδες λέιζερ με γρήγορο ρυθμό. Όταν αλλάζετε κατά τη διάρκεια της εργασίας με αυτόματη χωροστάθμηση στον τρόπος λειτουργίας «Εργασία χωρίς αυτόματη χωροστάθμηση» (διακόπτης On/Off(8) στη θέση Downloaded from www.Manualslib.com manuals search engine« On»), ενεργοποιείται πάντοτε η πρώτη δυνατότητα συνδυασμού των ενδείξεων αυτού του τρόπου λειτουργίας. Εργασία χωρίς αυτόματη χωροστάθμηση Σειρά των βημάτων διαδικασίας Λειτουργία

Ένδειξη για εργασία χωρίς

Διακόπτης On/Off (8) στη θέση « On»

Λειτουργία διασταυρούμενων

Πατήστε 1 φορά το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5)

Πατήστε 2 φορές το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5)

Πατήστε 3 φορές το πλήκτρο για τον τρόπο λειτουργίας Ακτίνα λέιζερ (5)

Λειτουργία διασταυρούμενων

Στον τρόπο λειτουργίας «Εργασία χωρίς αυτόματη χωροστάθμηση» αναβοσβήνουν οι ακτίνες λέιζερ συνεχώς με αργό ρυθμό. Όταν αλλάζετε κατά τη διάρκεια της εργασίας χωρίς αυτόματη χωροστάθμηση στον τρόπο λειτουργίας «Εργασία με αυτόματη χωροστάθμηση» (διακόπτης On/Off(8) στη θέση « On»), ενεργοποιείται πάντοτε η πρώτη δυνατότητα συνδυασμού των ενδείξεων αυτού του τρόπου λειτουργίας. Αυτόματη χωροστάθμηση Εργασία με αυτόματη χωροστάθμηση (βλέπε εικόνεςB1– E1) Τοποθετήστε το όργανο μέτρησης πάνω σε μια οριζόντια, σταθερή επιφάνεια ή στερεώστε το πάνω στο περιστρεφόμενo στήριγμα (13). Για εργασίες με αυτόματη χωροστάθμηση σπρώξτε το διακόπτη On/Off (8) στη θέση « On». Μετά την ενεργοποίηση η αυτόματη χωροστάθμηση αντισταθμίζει αυτόματα ανωμαλίες εντός της περιοχής αυτοχωροστάθμησης από ±4°. Μόλις οι ακτίνες λέιζερ δεν αναβοσβήνουν πλέον, το όργανο μέτρησης έχει χωροσταθμιστεί. Όταν η αυτόματη χωροστάθμηση δεν είναι δυνατή, π.χ. επειδή η επιφάνεια στήριξης του οργάνου μέτρησης αποκλίνει πάνω από 4° από το οριζόντιο επίπεδο, αναβοσβήνουν οι ακτίνες λέιζερ με γρήγορο ρυθμό. Σε αυτή την περίπτωση τοποθετήστε το όργανο μέτρησης οριζόντια και περιμένετε την αυτοχωροστάθμηση. Μόλις το όργανο μέτρησης βρεθεί μέσα στην περιοχή αυτοχωροστάθμησης των ±4°, ανάβουν οι ακτίνες λέιζερ

Σε περίπτωση κραδασμών ή αλλαγής της θέσης κατά τη διάρκεια της λειτουργίας το όργανο μέτρησης χωροσταθμίζεται ξανά αυτόματα. Μετά από τη χωροστάθμηση πρέπει να ελέγχετε, βάσει γνωστών σημείων αναφοράς, τη θέση των ακτινών λέιζερ για να αποφύγετε τυχόν σφάλματα λόγω μετατόπισης του εργαλείου μέτρησης. Εργασία χωρίς αυτόματη χωροστάθμηση (βλέπε εικόναF1) Για εργασίες με αυτόματη χωροστάθμηση σπρώξτε το διακόπτη On/Off (8) στη θέση « On». Σε περίπτωση απενεργοποιημένης της αυτόματης χωροστάθμησης ανάβει η ένδειξη Εργασία χωρίς αυτόματη χωροστάθμηση (3) κόκκινη και οι ακτίνες λέιζερ αναβοσβήνουν συνεχώς σε αργό ρυθμό. Σε περίπτωση απενεργοποιημένης της αυτόματης χωροστάθμησης μπορείτε να κρατήσετε το όργανο μέτρησης ελεύθερα στο χέρι ή να το εναποθέσετε πάνω σε μια κεκλιμένη επιφάνεια. Σε αυτή την περίπτωση δεν είναι υποχρεωτικό οι γραμμές λέιζερ να διασταυρώνονται κάθετα. Έλεγχος ακριβείας του οργάνου μέτρησης Επιδράσεις στην ακρίβεια Τη μεγαλύτερη επίδραση εξασκεί η θερμοκρασία. Η ακτίνα λέιζερ εκτρέπεται ιδιαίτερα από τις διαφορές της θερμοκρασίας που διαδίδονται από το δάπεδο με φορά προς

Επειδή ο μέγιστος στρωματισμός της θερμοκρασίας σχηματίζεται κοντά στην επιφάνεια του εδάφους, θα πρέπει να συναρμολογείτε το όργανο μέτρησης κατά το δυνατόν επάνω σ’ έναν τρίποδα και να το τοποθετείτε στο κέντρο της επιφάνειας εργασίας. Εκτός από τις εξωτερικές επιρροές και οι ειδικές για τη συσκευή επιρροές (όπως π.χ. πτώσεις ή δυνατά κτυπήματα) μπορεί να οδηγήσουν σε αποκλίσεις. Γι’ αυτό πριν από κάθε έναρξη εργασίας ελέγχετε την ακρίβεια χωροστάθμησης. Ελέγχετε κάθε φορά πρώτα την ακρίβεια του ύψους καθώς και της χωροστάθμησης της οριζόντιας ακτίνας λέιζερ και μετά την ακρίβεια χωροστάθμησης της κάθετης ακτίνας λέιζερ. Ελληνικά | 99 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine100 | Ελληνικά 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Σε περίπτωση που το όργανο μέτρησης σε έναν έλεγχο ξεπερνά τη μέγιστη επιτρεπόμενη απόκλιση, τότε δώστε το για επισκευή σε ένα κατάστημα Service της Bosch. Έλεγχος της ακρίβειας του ύψους της οριζόντιας γραμμής Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης μήκους 5m πάνω σε μια σταθερή επιφάνεια, μεταξύ δυο τοίχων Α και Β. – Στερεώστε το όργανο μέτρησης επάνω σε έναν τρίποδα κοντά τον τοίχο Α, ή τοποθετήστε το πάνω σε μια σταθερή, επίπεδη επιφάνεια. Ενεργοποιήστε το όργανο μέτρησης. Επιλέξτε τη λειτουργία διασταυρούμενων ακτίνων με αυτόματη χωροστάθμηση.

5 m – Κατευθύνετε το λέιζερ επάνω στον κοντινό τοίχο Α και αφήστε το όργανο μέτρησης να χωροσταθμηθεί. Μαρκάρετε το κέντρο του σημείου, στο οποίο οι ακτίνες λέιζερ διασταυρώνονται στον τοίχο (σημείο Ⅰ).

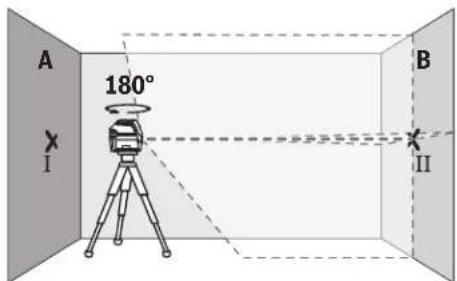

180° – Γυρίστε το όργανο μέτρησης κατά 180°, αφήστε το να χωροσταθμηθεί και μαρκάρετε το σημείο διασταύρωσης των ακτίνων λέιζερ στον απέναντι βρισκόμενο τοίχο B (σημείο Ⅱ). – Τοποθετήστε το όργανο μέτρησης - χωρίς να το γυρίσετε - κοντά στον τοίχο B, ενεργοποιήστε το και αφήστε το να χωροσταθμιστεί.

– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τη βοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το) έτσι, ώστε το σημείο διασταύρωσης των ακτίνων λέιζερ να συμπίπτει ακριβώς με το προηγουμένως μαρκαρισμένο σημείο Ⅱ πάνω στον τοίχο B.

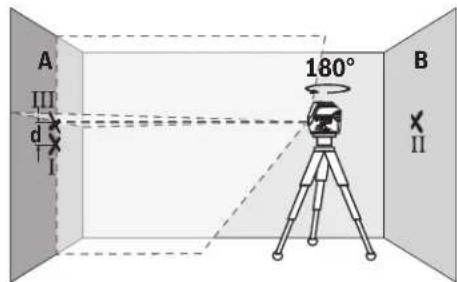

– Γυρίστε το όργανο μέτρησης κατά 180°, χωρίς να αλλάξετε το ύψος. Ευθυγραμμίστε το στον τοίχο A έτσι, ώστε η κάθετη ακτίνα λέιζερ να διέρχεται από το ήδη μαρκαρισμένο σημείο Ⅰ. Αφήστε το όργανο μέτρησης να χωροσταθμηθεί και μαρκάρετε του σημείο διασταύρωσης των ακτίνων λέιζερ πάνω στον τοίχο A (σημείο Ⅲ). – Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅰ και Ⅲ πάνω στον τοίχο A δίνει την πραγματική απόκλιση ύψους του οργάνου μέτρησης. Σε μια απόσταση μέτρησης 2×5m=10m η μέγιστη επιτρεπτή απόκλιση ανέρχεται στα: 10m×±0,3mm/m=±3mm. Η διαφορά d μεταξύ των σημείωνⅠ και Ⅲ επιτρέπεται συνεπώς να ανέρχεται το πολύ στα 3mm. Έλεγχος της ακρίβειας χωροστάθμησης της οριζόντιας

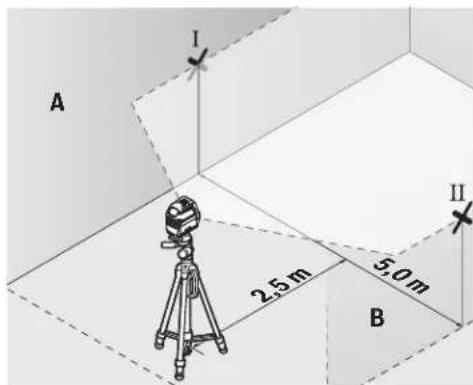

Για τον έλεγχο χρειάζεστε μια ελεύθερη επιφάνεια περίπου 5×5m. – Στερεώστε το όργανο μέτρησης στη μέση μεταξύ των τοίχωνA και B πάνω σε έναν τρίποδα, ή τοποθετήστε το πάνω σε μια σταθερή, επίπεδη επιφάνεια. Επιλέξτε οριζόντια λειτουργία γραμμής με αυτόματη χωροστάθμηση και αφήστε το όργανο μέτρησης να χωροσταθμιστεί. 2,5 m 5,0 m

– Μαρκάρετε σε απόσταση 2,5m από το όργανο μέτρησης και στους δύο τοίχους το κέντρο της ακτίνας λέιζερ (σημείοⅠ στον τοίχοA και σημείοⅡ στον τοίχοB). Downloaded from www.Manualslib.com manuals search engine2,5 m

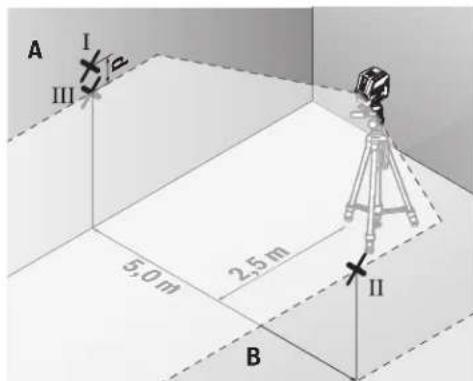

– Τοποθετήστε το όργανο μέτρησης γυρισμένο κατά 180° σεαπόσταση 5m και αφήστε το να χωροσταθμιστεί.– Ευθυγραμμίστε το όργανο μέτρησης στο ύψος (με τηβοήθεια του τρίποδα ή ενδεχομένως υποστηρίζοντάς το)έτσι, ώστε το κέντρο της ακτίνας λέιζερ να συμπίπτειακριβώς με το προηγουμένως μαρκαρισμένο σημείο Ⅱπάνω στον τοίχο B.– Μαρκάρετε στον τοίχοA το κέντρο της ακτίνας λέιζερ ωςσημείοⅢ (κάθετα πάνω ή κάτω από το σημείοⅠ). – Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅰ και Ⅲ πάνω στον τοίχοA δίνει την πραγματική απόκλιση τουοργάνου μέτρησης από το οριζόντιο επίπεδο.Σε μια απόσταση μέτρησης 2×5m=10m η μέγιστηεπιτρεπτή απόκλιση ανέρχεται στα: 10m×±0,3mm/m=±3mm. Η διαφορά d μεταξύ των σημείωνⅠ και Ⅲ επιτρέπεται συνεπώς να ανέρχεται το πολύστα 3mm.Έλεγχος της ακρίβειας χωροστάθμησης της κάθετηςγραμμήςΓια τον έλεγχο χρειάζεστε το άνοιγμα μιας πόρτας όπου, σεκάθε πλευρά της πόρτας, θα υπάρχει χώρος τουλάχιστο 2,5 m(επάνω σε στερεή επιφάνεια).– Θέστε το όργανο μέτρησης σε απόσταση 2,5 m από τοάνοιγμα της πόρτας επάνω σε μια στερεή και επίπεδηεπιφάνεια (όχι επάνω σε ένα τρίποδα). Επιλέξτε την κάθετηλειτουργία γραμμής με αυτόματη χωροστάθμηση.Κατευθύνετε την ακτίνα λέιζερ στο άνοιγμα της πόρτας καιαφήστε το όργανο μέτρησης να χωροσταθμηστεί. 2,5 m 2,5 m – Μαρκάρετε το κέντρο της κάθετης ακτίνας λέιζερ στοδάπεδο του ανοίγματος της πόρτας (σημείο Ⅰ), σε απόσταση5 m στην άλλη πλευρά του ανοίγματος της πόρτας (σημείοⅡ) καθώς και στο επάνω περιθώριο του ανοίγματος τηςπόρτας (σημείο Ⅲ).

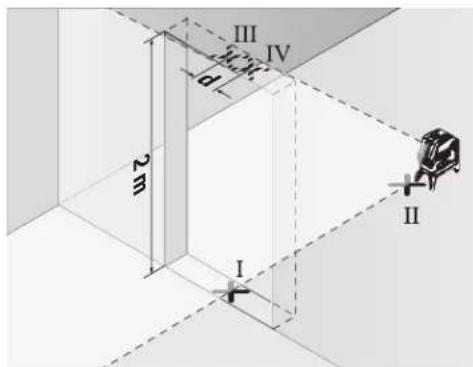

2 m – Γυρίστε το όργανο μέτρησης κατά 180° και τοποθετήστε τοαπό την άλλη πλευρά του ανοίγματος της πόρτας απευθείαςπίσω από το σημείο Ⅱ. Αφήστε το όργανο μέτρησης ναχωροσταθμηθεί και ευθυγραμμίστε την κάθετη ακτίναλέιζερ έτσι, ώστε το κέντρο της να διέρχεται ακριβώς απότα σημεία Ⅰ και Ⅱ.– Μαρκάρετε το κέντρο της ακτίνας λέιζερ στο επάνωπεριθώριο του ανοίγματος της πόρτας ως σημείο Ⅳ. – Η διαφορά d των δύο μαρκαρισμένων σημείων Ⅲ και Ⅳ δίνει την πραγματική απόκλιση του οργάνου μέτρησης απότην κατακόρυφο.– Μετρήστε το ύψος του ανοίγματος της πόρτας.Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να τηνυπολογίσετε ως εξής:Διπλάσιο ύψος του ανοίγματος της πόρτας ×0,3mm/mΠαράδειγμα: Σε ένα ύψος του ανοίγματος της πόρτας από 2mη μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα 2×2m×±0,3mm/m=±1,2mm. Τα σημεία Ⅲ και Ⅳ επιτρέπεται επομένως να απέχουν μεταξύ τους το πολύ1,2mm.Ελληνικά | 101Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine102 | Ελληνικά 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Έλεγχος της ακρίβειας κατακορύφου Για τον έλεγχο χρειάζεστε μια ελεύθερη απόσταση μέτρησης πάνω σε μια σταθερή επιφάνεια με μια απόσταση περίπου 5m μεταξύ δαπέδου και οροφής. – Τοποθετήστε το όργανο μέτρησης πάνω στο περιστρεφόμενo στήριγμα (13) και ακουμπήστε το στο δάπεδο. Επιλέξτε τη λειτουργία κουκίδας και αφήστε το όργανο μέτρησης να χωροσταθμιστεί. 5 m – Μαρκάρετε το κέντρο της επάνω κουκίδας λέιζερ στην οροφή (σημείοⅠ). Μαρκάρετε επιπλέον το κέντρο της κάτω κουκίδας λέιζερ πάνω στο δάπεδο (σημείοⅡ). 180°

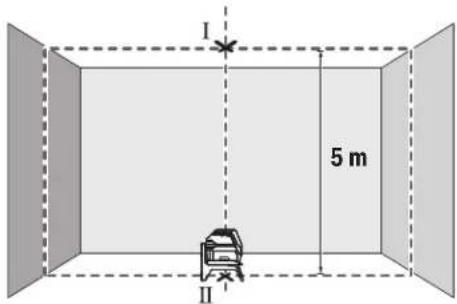

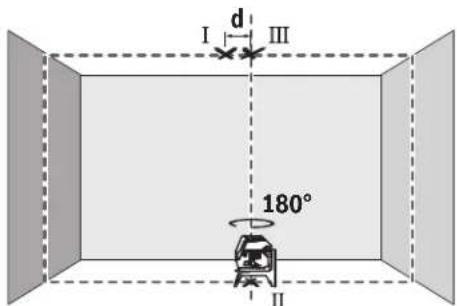

– Γυρίστε το όργανο μέτρησης κατά 180°. Τοποθετήστε το έτσι, ώστε το κέντρο της κάτω κουκίδας λέιζερ να βρίσκεται πάνω στο ήδη μαρκαρισμένο σημείοⅡ. Αφήστε το όργανο μέτρησης να χωροσταθμιστεί. Μαρκάρετε το κέντρο της επάνω κουκίδας λέιζερ (σημείοⅢ). – Η διαφοράd των δύο μαρκαρισμένων σημείων Ⅰ καιⅢ πάνω στην οροφή δίνει την πραγματική απόκλιση του οργάνου μέτρησης από την κατακόρυφο. Τη μέγιστη επιτρεπόμενη απόκλιση μπορείτε να την υπολογίσετε ως εξής: Διπλάσια απόσταση μεταξύ δαπέδου και οροφής×0,7mm/m. Παράδειγμα: Σε μια απόσταση μεταξύ δαπέδου και οροφή από 5m η μέγιστη απόκλιση επιτρέπεται να ανέρχεται στα 2×5m×±0,7mm/m=±7mm. Τα σημείαⅠ καιⅢ επιτρέπεται επομένως να απέχουν μεταξύ τους το πολύ 7mm. Υποδείξεις εργασίας u Χρησιμοποιείτε πάντοτε μόνο το κέντρο της κουκίδας λέιζερ ή της ακτίνας λέιζερ για μαρκάρισμα. Το μέγεθος του σημείου λέιζερ ή το πλάτος της γραμμής λέιζερ μεταβάλλονται ανάλογα με την απόσταση. Εργασία με τον τρίποδα (εξάρτημα) Ο τρίποδας αποτελεί μια σταθερή στο ύψος ρυθμιζόμενη βάση μέτρησης. Τοποθετήστε το όργανο μέτρησης με την υποδοχή τρίποδα 1/4" (9) στο σπείρωμα του τρίποδα (22) ή ενός τρίποδα για φωτογραφική μηχανή του εμπορίου. Για τη στερέωση σε έναν δομικό τρίποδα του εμπορίου χρησιμοποιείτε την υποδοχή τρίποδα 5/8" (10). Βιδώστε το όργανο μέτρησης με τη βίδα σύσφιγξης του τρίποδα σταθερά. Ρυθμίστε κατά προσέγγιση τον τρίποδα προτού ενεργοποιήσετε το όργανο μέτρησης. Στερέωση με το στήριγμα γενικής χρήσης (εξάρτημα) (βλέπε εικόνα G) Με τη βοήθεια του στηρίγματος γενικής χρήσης (18) μπορείτε να στερεώσετε το όργανο μέτρησης π.χ. σε κάθετες επιφάνειες, σωλήνες ή σε μαγνητιζόμενα υλικά. Η βάση γενικής χρήσης μπορεί επίσης να χρησιμοποιηθεί και σαν τρίποδας δαπέδου, πράγμα που διευκολύνει την ευθυγράμμιση στο ύψος του οργάνου μέτρησης. Ευθυγραμμίστε κατά προσέγγιση το στήριγμα γενικής χρήσης (18), προτού ενεργοποιήσετε το όργανο μέτρησης. Εργασία με τον πίνακα στόχου λέιζερ (βλέπε εικόναG) Ο πίνακας στόχου για λέιζερ (19) βελτιώνει την ορατότητα της ακτίνας λέιζερ σε δυσμενείς συνθήκες και μεγάλες αποστάσεις. Το ανακλαστικό μισό του πίνακα στόχου λέιζερ (19) βελτιώνει την ορατότητα της ακτίνας λέιζερ, με το διαφανές ήμισυ αναγνωρίζεται η ακτίνα λέιζερ επίσης και από την πίσω πλευρά του πίνακα στόχου λέιζερ. Γυαλιά λέιζερ (αξεσουάρ) Τα γυαλιά παρατήρησης λέιζερ φιλτράρουν το φως του περιβάλλοντος. Έτσι διακρίνεται καλύτερα το φως του λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ ως προστατευτικά γυαλιά. Τα γυαλιά λέιζερ χρησιμεύουν για την καλύτερη αναγνώριση της ακτίνας λέιζερ, αλλά όμως δεν προστατεύουν από την ακτίνα λέιζερ. u Μη χρησιμοποιείτε τα γυαλιά λέιζερ ως γυαλιά ηλίου ή στην οδική κυκλοφορία. Τα γυαλιά λέιζερ δεν προσφέρουν πλήρη προστασία από την υπεριώδη ακτινοβολία και μειώνουν την αντίληψη των χρωμάτων. Παραδείγματα εργασίας (βλέπε εικόνεςB2–F2, GκαιH) Παραδείγματα δυνατοτήτων χρήσης του οργάνου μέτρησης θα βρείτε στις σελίδες με τα γραφικά. Τοποθετείτε το όργανο μέτρησης πάντοτε κοντά στην επιφάνεια ή ακμή, που πρέπει να ελεγχθεί, και αφήστε το να χωροσταθμηστεί πριν την έναρξη κάθε μέτρηση. Μετρήστε τις αποστάσεις ανάμεσα στην ακτίνα λέιζερ ή, ανάλογα, ανάμεσα στην ακτίνα λέιζερ και σε δυο σημεία, όσο το δυνατό πιο μακριά το ένα από το άλλο. Συντήρηση και σέρβις Συντήρηση και καθαρισμός Να διατηρείτε το εργαλείο μέτρησης πάντα καθαρό. Μη βυθίσετε το εργαλείο μέτρησης σε νερό ή σε άλλα υγρά. Downloaded from www.Manualslib.com manuals search engineΚαθαρίζετε τυχόν ρύπανση μ’ ένα υγρό, μαλακό πανί. Μη χρησιμοποιήσετε κανένα υγρό καθαρισμού ή διαλύτη. Να καθαρίζετε τακτικά ιδιαίτερα τις επιφάνειες κοντά στην έξοδο της ακτίνας λέιζερ και να προσέχετε να μη δημιουργούνται χνούδια. Εξυπηρέτηση πελατών και συμβουλές εφαρμογής Το τμήμα εξυπηρέτησης πελατών απαντά στις ερωτήσεις σας σχετικά με την επισκευή και τη συντήρηση του προϊόντος σας καθώς και για τα αντίστοιχα ανταλλακτικά. Σχέδια συναρμολόγησης και πληροφορίες για τα ανταλλακτικα θα βρείτε επίσης κάτω από: www.bosch-pt.com Η ομάδα παροχής συμβουλών της Bosch απαντά ευχαρίστως τις ερωτήσεις σας για τα προϊόντα μας και τα εξαρτήματά τους. Δώστε σε όλες τις ερωτήσεις και παραγγελίες ανταλλακτικών οπωσδήποτε τον 10ψήφιο κωδικό αριθμό σύμφωνα με την πινακίδα τύπου του προϊόντος.
