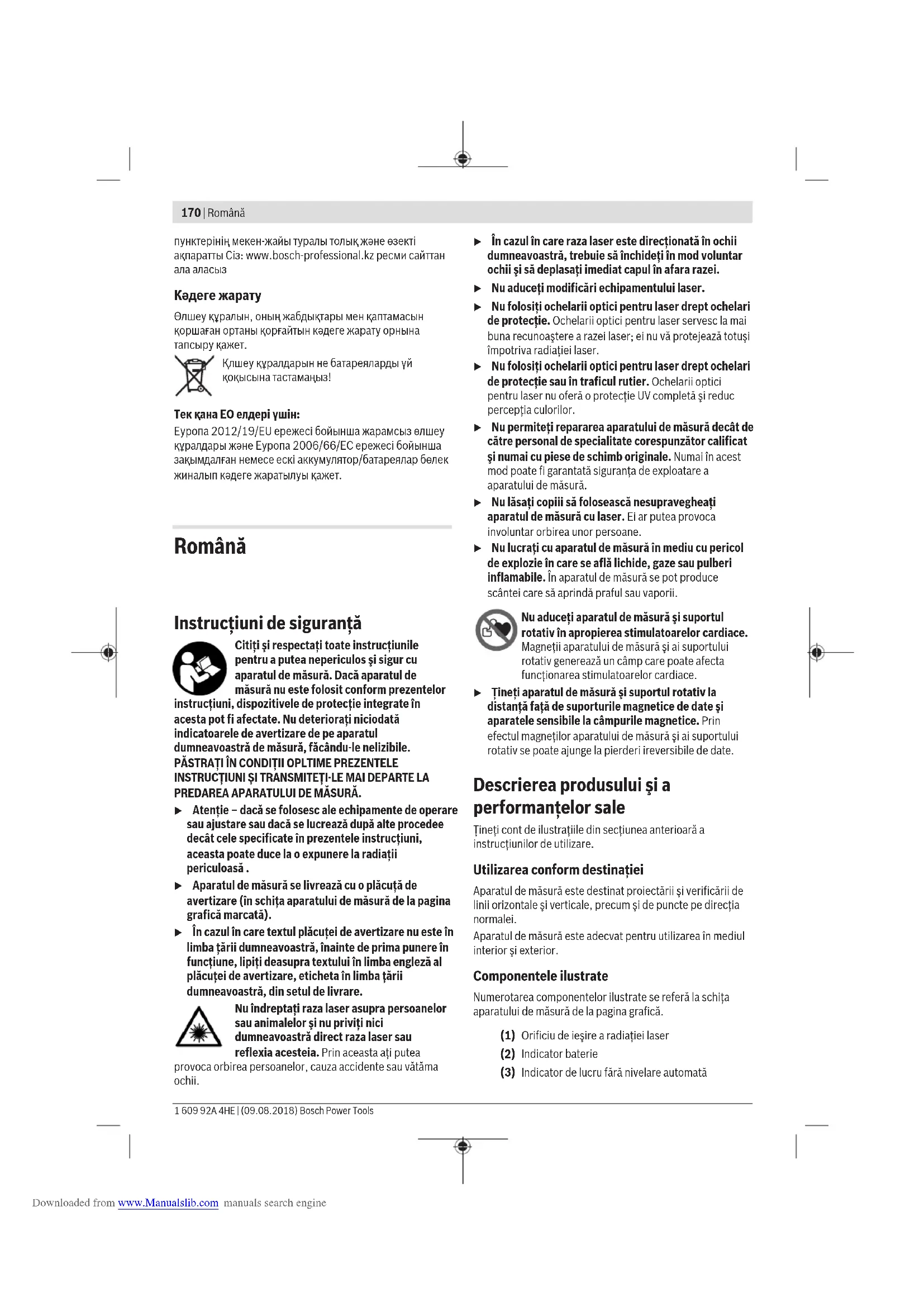

Кәдеге жарату Өлшеу құралын, оның жабдықтары мен қаптамасын қоршаған ортаны қорғайтын кәдеге жарату орнына тапсыру қажет. Қлшеу құралдарын не батареяларды үй қоқысына тастамаңыз! Тек қана ЕО елдері үшін: Еуропа 2012/19/EU ережесі бойынша жарамсыз өлшеу құралдары және Еуропа 2006/66/EC ережесі бойынша зақымдалған немесе ескі аккумулятор/батареялар бөлек жиналып кәдеге жаратылуы қажет. Română Instrucţiuni de siguranţă Citiţi şi respectaţi toate instrucţiunile pentru a putea nepericulos şi sigur cu aparatul de măsură. Dacă aparatul de măsură nu este folosit conform prezentelor instrucţiuni, dispozitivele de protecţie integrate în acesta pot fi afectate. Nu deterioraţi niciodată indicatoarele de avertizare de pe aparatul dumneavoastră de măsură, făcându-le nelizibile. PĂSTRAŢI ÎN CONDIŢII OPLTIME PREZENTELE INSTRUCŢIUNI ŞI TRANSMITEŢI-LE MAI DEPARTE LA PREDAREA APARATULUI DE MĂSURĂ. u Atenţie – dacă se folosesc ale echipamente de operare sau ajustare sau dacă se lucrează după alte procedee decât cele specificate în prezentele instrucţiuni, aceasta poate duce la o expunere la radiaţii periculoasă . u Aparatul de măsură se livrează cu o plăcuţă de avertizare (în schiţa aparatului de măsură de la pagina grafică marcată). u În cazul în care textul plăcuţei de avertizare nu este în limba ţării dumneavoastră, înainte de prima punere în funcţiune, lipiţi deasupra textului în limba engleză al plăcuţei de avertizare, eticheta în limba ţării dumneavoastră, din setul de livrare. Nu îndreptaţi raza laser asupra persoanelor sau animalelor şi nu priviţi nici dumneavoastră direct raza laser sau reflexia acesteia. Prin aceasta aţi putea provoca orbirea persoanelor, cauza accidente sau vătăma ochii. u În cazul în care raza laser este direcţionată în ochii dumneavoastră, trebuie să închideţi în mod voluntar ochii şi să deplasaţi imediat capul în afara razei. u Nu aduceţi modificări echipamentului laser.u Nu folosiţi ochelarii optici pentru laser drept ochelari de protecţie. Ochelarii optici pentru laser servesc la mai buna recunoaştere a razei laser; ei nu vă protejează totuşi împotriva radiaţiei laser. u Nu folosiţi ochelarii optici pentru laser drept ochelari de protecţie sau în traficul rutier. Ochelarii optici pentru laser nu oferă o protecţie UV completă şi reduc percepţia culorilor. u Nu permiteţi repararea aparatului de măsură decât de către personal de specialitate corespunzător calificat şi numai cu piese de schimb originale. Numai în acest mod poate fi garantată siguranţa de exploatare a aparatului de măsură. u Nu lăsaţi copiii să folosească nesupravegheaţi aparatul de măsură cu laser. Ei ar putea provoca involuntar orbirea unor persoane. u Nu lucraţi cu aparatul de măsură în mediu cu pericol de explozie în care se află lichide, gaze sau pulberi inflamabile. În aparatul de măsură se pot produce scântei care să aprindă praful sau vaporii. Nu aduceţi aparatul de măsură şi suportul rotativ în apropierea stimulatoarelor cardiace. Magneţii aparatului de măsură şi ai suportului rotativ generează un câmp care poate afecta funcţionarea stimulatoarelor cardiace. u Ţineţi aparatul de măsură şi suportul rotativ la distanţă faţă de suporturile magnetice de date şi aparatele sensibile la câmpurile magnetice. Prin efectul magneţilor aparatului de măsură şi ai suportului rotativ se poate ajunge la pierderi ireversibile de date. Descrierea produsului şi a performanțelor sale Ţineţi cont de ilustraţiile din secţiunea anterioară a instrucţiunilor de utilizare. Utilizarea conform destinaţiei Aparatul de măsură este destinat proiectării şi verificării de linii orizontale şi verticale, precum şi de puncte pe direcţia normalei. Aparatul de măsură este adecvat pentru utilizarea în mediul interior şi exterior. Componentele ilustrate Numerotarea componentelor ilustrate se referă la schiţa aparatului de măsură de la pagina grafică. (1) Orificiu de ieşire a radiaţiei laser (2) Indicator baterie (3) Indicator de lucru fără nivelare automată Downloaded from www.Manualslib.com manuals search engine(4) Tastă pentru modul de funcţionare Punct laser (5) Tastă pentru modul de funcţionare Linie laser (6) Capac compartiment baterii (7) Canal de ghidare (8) Întrerupător pornit/oprit (9) Orificiu de 1/4" de prindere pe stativ (10) Orificiu de 5/8" de prindere pe stativ (11) Număr de serie (12) Plăcuţă de avertizare laser (13) Suport rotativ (RM1) (14) Şină de ghidare (15) Gaură longitudinală de fixare (16) Magnet (17) Clemă de prindere pe tavan

(23) Bară telescopică (BT350)

(24) Geantă de protecţie

(25) Ochelari pentru laser

Accesoriile ilustrate sau descrise nu sunt cuprinse în setulde livrare standard. Puteţi găsi accesoriile complete înprogramul nostru de accesorii. Date tehnice Nivelă laser cu puncte şi linii GCL 2-15 GCL 2-15 G Număr de identificare 3 601 K66 E.. 3 601 K66 J.. Zona de lucru

– Linie laser 15m 15m – Punct laser în sus 10m 10m – Punct laser în jos 10m 10m Precizie de nivelare – Linii laser ±0,3mm/m ±0,3mm/m – Puncte laser ±0,7mm/m ±0,7mm/m Domeniu normal de autonivelare ±4° ±4° Timp normal de nivelare <4s <4s Temperatură de funcţionare –10 °C...+50 °C –10 °C...+50 °C Temperatură de depozitare –20 °C...+70 °C –20 °C...+70 °C Înălţime maximă de lucru deasupra înălţimii de referinţă 2000m 2000m Umiditatea atmosferică relativă maximă 90 % 90 % Gradul de murdărie conform IEC61010-1

– Divergenţă 0,8mrad (unghi de 360 de grade) 0,8mrad (unghi de 360 de grade) Orificiu de prindere pe stativ 1/4", 5/8" 1/4", 5/8" Baterii 3×1,5V LR6(AA) 3×1,5V LR6(AA) Română | 171 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine172 | Română 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Nivelă laser cu puncte şi linii GCL 2-15 GCL 2-15 G Durată de funcţionare în modul – Mod cu linii în cruce şi puncte 6h 6h – Linii în cruce 8h 8h – Mod cu linii şi puncte 12h 10h – Mod cu linii 16h 12h – Modul cu puncte 22h 22h Greutate conform EPTA‑Procedure 01:2014 0,49kg 0,49kg Dimensiuni (lungime× lăţime× înălţime) – fără suport rotativ 112× 55× 106mm 112× 55× 106mm – cu suport rotativ 132× 81× 163mm 132× 81× 163mm Tip de protecţie IP 54 (protecţie împotriva prafului şi a picăturilor de apă) IP 54 (protecţie împotriva prafului şi a picăturilor de apă) A) Zona de lucru poate fi limitată din cauza condiţiilor de mediu nefavorabile (de exemplu, expunerea directă la radiaţii solare). B) Acesta se soldează numai cu producerea de reziduuri neconductive, deşi, ocazional, se poate produce o conductivitate temporară din cauza formări de condens. Pentru identificarea clară a aparatului dumneavoastră de măsură este necesar numărul de serie (11) de pe plăcuţa cu date tehnice. Montarea Montarea/Înlocuirea bateriilor Pentru funcţionarea aparatului de măsură se recomandă utilizarea de baterii alcaline. Deschideţi capacul compartimentului bateriei(6) şi introduceţi bateria. Respectaţi polaritatea corectă conform schiţei de pe partea interioară a compartimentului bateriilor. Dacă bateriile sunt descărcate, indicatorul de baterie(2) se aprinde intermitent în verde. În plus, liniile laser se aprind intermitent timp de aproximativ 5 secunde la intervale de 10minute. După prima aprindere intermitentă, aparatul de măsură va mai putea fi utilizat pentru încă aproximativ 1oră. Când bateriile s-au descărcat complet, liniile laser se mai aprind intermitent o dată, iar apoi aparatul se deconectează automat. Înlocuiţi întotdeauna toate bateriile în acelaşi timp. Folosiţi numai baterii de aceeaşi marcă şi capacitate. u Scoateţi bateriile din aparatul de măsură atunci când urmează să nu-l folosiţi o perioadă mai lungă de timp. În cazul depozitării mai îndelungate, bateriile se pot coroda şi autodescărca. Lucrul cu suportul rotativRM1 (consultaţiimaginileA1–A3) Cu ajutorul suportului rotativ(13) puteţi roti aparatul de măsură la 360° în jurul unui punct central, întotdeauna vizibil, de aliniere pe direcţia normalei. Astfel, liniile laser pot fi trasate cu exactitate, fără a modifica poziţia aparatului de măsură. Aşezaţi aparatul de măsură cu canalul de ghidare(7) pe şina de ghidare(14) a suportului rotativ(13) şi împingeţi aparatul de măsură pe platformă până la opritor. Pentru desprindere, trageţi aparatul de măsură de pe suportul rotativ, în direcţia opusă. Posibilităţi de poziţionare a suportului rotativ: – în poziţie verticală, pe o suprafaţă plană, – înşurubat pe o suprafaţă verticală, – fixată cu clema de prindere pe tavan(17) pe şipci pentru tavan metalice, – cu ajutorul magneţilor(16) pe suprafeţe metalice. Funcţionarea Punerea în funcţiune u Feriţi aparatul de măsură împotriva umezelii şi expunerii directe la radiaţiile solare. u Nu expuneţi aparatul de măsură la temperaturi extreme sau variaţii de temperatură. De exemplu, nu-l lăsaţi pentru perioade lungi de timp în autovehicul. În cazul unor variaţii mai mari de temperatură, înainte de a pune în funcţiune aparatul de măsură, lăsaţi-l mai întâi să se acomodeze. În cazul temperaturilor extreme sau a variaţiilor foarte mari de temperatură, poate fi afectată precizia aparatului de măsură. u Evitaţi şocurile puternice sau căderile aparatului de măsură. După exercitarea unor influenţe exterioare puternice asupra aparatului de măsură, înainte de reutilizarea acestuia, trebuie să efectuaţi întotdeauna verificarea preciziei acestuia (vezi „Verificarea preciziei aparatului de măsură“, Pagina174). u Deconectaţi aparatul de măsură atunci când îl transportaţi. În momentul deconectării, pendulul se blochează deoarece, în caz contrar, acesta s-ar putea deteriora în cazul unor mişcări ample. Downloaded from www.Manualslib.com manuals search enginePornirea/Oprirea Pentru conectarea aparatului de măsură, împingeţi întrerupătorul pornit/oprit (8) în poziţia „ On” (pentru lucrul fără nivelare automată) sau în poziţia „ On” (pentru lucrul cu nivelare automată). Aparatul de măsură emite, imediat după conectare, linii laser prin orificiile de ieşire(1). u Nu îndreptaţi fasciculul laser asupra persoanelor sau animalelor şi nu priviţi direct spre acesta, nici chiar de la o distanţă mai mare. Pentru deconectarea aparatului de măsură, împingeţi comutatorul de pornire/oprire (8) în poziţia „Off”. La deconectare, pendulul va fi blocat. u Nu lăsaţi nesupravegheat aparatul de măsură conectat şi deconectaţi-l după utilizare. Celelalte persoane ar putea fi orbite de fasciculul laser. În cazul depăşirii temperaturii de funcţionare maxime admise de 50°C, se realizează deconectarea de siguranţă a diodei laser. După răcire, aparatul de măsură este din nou gata de funcţionare şi poate fi reconectat. Deconectarea automată Dacă timp de aproximativ 120de minute nu este apăsată nicio tastă a aparatului de măsură, aparatul de măsură se deconectează automat pentru a menaja bateriile. Pentru a reconecta aparatul de măsură după deconectarea automată, puteţi împinge întrerupătorul pornit/oprit (8) mai întâi în poziţia „Off”, iar apoi reconectaţi aparatul de măsură sau puteţi apăsa o dată tasta pentru modul de funcţionare Punct laser(4) sau tasta pentru modul de funcţionare Linie laser(5). Dezactivarea temporară a deconectării automate Pentru a dezactiva deconectarea automată, menţineţi apăsată tasta pentru modul de funcţionare Linie laser(5) (cu aparatul de măsură conectat) timp de cel puţin 3secunde. După dezactivarea funcţiei de deconectare automată, liniile laser se aprind intermitent scurt în semn de confirmare. Observaţie: Dacă temperatura de lucru depăşeşte 45°C, deconectarea automată nu mai poate fi dezactivată. Pentru a activa funcţia de deconectare automată, deconectaţi şi conectaţi din nou aparatul de măsură. Reglarea modului de funcţionare Aparatul de măsură dispune de mai multe moduri de funcţionare, între care se poate comuta în orice moment: – Mod cu linii în cruce şi puncte: Aparatul de măsură generează o linie laser orizontală şi alta verticală îndreptată spre înainte cât şi câte un punct laser vertical în sus şi altul în jos. Liniile laser se încrucişează în unghi de 90°. – Modul cu linii orizontale: Aparatul de măsură generează o linie laser orizontală îndreptată spre înainte. – Modul cu linii verticale: Aparatul de măsură generează o linie laser verticală îndreptată spre înainte. La poziţionarea aparatului de măsură într-o încăpere, linia laser verticală va apărea pe plafon, deasupra punctului laser superior. La poziţionarea aparatului de măsură direct pe perete, linia laser verticală va genera o linie laser aproape complet circulară (linie la 360°). – Mod cu puncte: Aparatul de măsură generează câte un punct laser vertical în sus şi altul în jos. Toate modurile de funcţionare, cu excepţia modului de puncte, pot fi selectate atât cu, cât şi fără nivelarea automată. Lucrul cu funcţia de nivelare automată Ordinea etapelor de lucru Modul cu linii orizontale Modul cu linii verticale Modul cu puncte Indicator de lucru fără nivelare automată(3) Imaginea Întrerupător pornit/oprit (8)în poziţia „ On”

Linii în cruce Apăsaţi o dată tasta pentru modul de funcţionare Linie laser(5)

Apăsaţi de 2 ori tasta pentru modul de funcţionare Linie laser(5)

Apăsaţi de 3 ori tasta pentru modul de funcţionare Linie laser(5)

Apăsaţi de 4 ori tasta pentru modul de funcţionare Linie laser(5)

Linii în cruce Modul cu puncte poate activat sau dezactivat indiferent de setarea modului cu linii: Apăsaţi o dată tasta pentru modul de funcţionare Punct laser(4)

Apăsaţi de 2 ori tasta pentru modul de funcţionare Punct laser(4)

Română | 173 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine174 | Română 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Dacă aparatul de măsură se află în afara domeniului de autonivelare, liniile laser şi/sau punctele laser se aprind intermitent în cadenţă rapidă. Dacă, în timpul lucrului cu nivelare automată comutaţi pe modul „Lucru fără nivelare automată” (Întrerupătorul pornit/ oprit (8)în poziţia „ On”), se va activa întotdeauna prima posibilitate de combinare a indicatoarelor acestui mod. Lucrul fără funcţia de nivelare automată Ordinea etapelor de lucru Modul cu linii orizontale Modul cu linii verticale Modul cu puncte Indicator de lucru fără nivelare automată(3) Imaginea Întrerupător pornit/oprit (8)în poziţia „ On“

Linii în cruce Apăsaţi o dată tasta pentru modul de funcţionare Linie laser(5)

roşu Apăsaţi de 2 ori tasta pentru modul de funcţionare Linie laser(5)

roşu Apăsaţi de 3 ori tasta pentru modul de funcţionare Linie laser(5)

Linii în cruce În modul „Lucru fără nivelare automată”, liniile laser se aprind intermitent şi continuu în cadenţă lentă. Dacă, în timpul lucrului fără nivelare automată comutaţi pe modul „Lucru cu nivelare automată” (Întrerupătorul pornit/ oprit (8) în poziţia „ On”), se va activa întotdeauna prima posibilitate de combinare a indicatoarelor acestui mod. Nivelarea automată Lucrul cu nivelarea automată (consultaţiimaginileB1– E1) Aşezaţi aparatul de măsură pe o suprafaţă orizontală, tare, sau fixaţi-l pe suportul rotativ(13). Pentru lucrul cu nivelare automată, împingeţi comutatorul de pornire/oprire (8) în poziţia „ On”. Nivelarea automată compensează automat denivelările în cadrul domeniului de autonivelare de ±4°. Atât timp cât fasciculele laser nu se mai aprind intermitent, aparatul de măsură este nivelat. Dacă nivelarea automată nu este posibilă, de exemplu, pentru că suprafaţa de sprijin a aparatului de măsură se abate cu mai mult de 4° de la poziţia orizontală, liniile laser se vor aprinde intermitent şi în cadenţă rapidă. În acest caz, aşezaţi orizontal aparatul de măsură şi aşteptaţi să se autoniveleze. Atât timp cât aparatul de măsură se află în cadrul domeniului de autonivelare de ±4°, fasciculele laser se vor aprinde permanent. În caz de trepidaţii sau schimbări de poziţie în timpul funcţionării, aparatul de măsură se nivelează din nou în mod automat. După nivelare, verificaţi poziţia fasciculelor laser în raport cu punctele de referinţă, pentru a evita erorile datorate deplasării aparatului de măsură. Lucrul fără nivelarea automată (consultaţiimagineaF1) Pentru lucrul fără funcţia de nivelare automată, împingeţi comutatorul de pornire/oprire (8) în poziţia „ On”. Dacă funcţia de nivelare automată este deconectată, indicatorul pentru lucrul fără funcţia de nivelare automată (3) se aprinde în roşu, iar liniile laser se aprind intermitent şi lent. Dacă nivelarea automată este dezactivată, puteţi ţine aparatul de măsură în mână sau îl puteţi aşeza pe o suprafaţă înclinată. Fasciculele laser nu vor mai fi neapărat perpendiculare unele în raport cu celelalte. Verificarea preciziei aparatului de măsură Influenţele asupra preciziei Cea mai mare influenţă o exercită temperatura ambiantă. În special diferenţele de temperatură plecând de la sol în sus pot devia fasciculul laser. Dacă stratificarea temperaturii din apropierea solului este crescută, trebuie să montaţi aparatul de măsură pe un stativ, după cum este necesar, şi să îl aşezaţi în mijlocul suprafeţei de lucru. În afară de influenţele exterioare, şi influenţele specifice aparatului (de exemplu, căderi sau şocuri puternice) pot duce la abateri. De aceea, înainte de a începe lucrul, verificaţi precizia de nivelare. Verificaţi întotdeauna mai întâi precizia pe înălţime, precum şi precizie de nivelare a liniei laser orizontale, iar apoi precizia de nivelare a liniilor laser verticale. Dacă la una dintre verificări aparatul de măsură depăşeşte abaterea maximă admisă, predaţi-l în vederea reparării la un centru de asistenţă tehnică Bosch. Verificarea preciziei pe înălţime a liniei orizontale Pentru verificare, este necesar un tronson de măsurare liber de 5m pe o fundaţie între doi pereţi A şiB. – Montaţi aparatul de măsură aproape de pereteleA, pe un stativ, sau aşezaţi-l pe o suprafaţă fermă, plană. Conectaţi aparatul de măsură. Selectaţi liniile în cruce cu ajutorul nivelării automate. Downloaded from www.Manualslib.com manuals search engineA

5 m – Îndreptaţi laserul asupra peretelui apropiat A şi lăsaţi aparatul de măsură să se niveleze. Marcaţi mijlocul punctului în care se intersectează liniile laser pe perete (punctul Ⅰ).

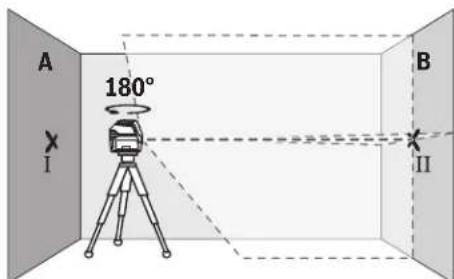

180° – Rotiţi la 180° aparatul de măsură, lăsaţi-l să se niveleze şi marcaţi punctul de intersectare a liniilor laser de pe peretele opus B (punctul Ⅱ). – Aşezaţi aparatul de măsură – fără a-l roti – lângă peretele B, conectaţi-l şi lăsaţi-l să se niveleze.

– Reglaţi pe înălţime aparatul de măsură (cu ajutorul stativului sau, dacă este necesar, prin sprijinire) astfel încât punctul de intersectare a liniilor laser să se suprapună din nou cu punctul Ⅱ marcat anterior pe peretele B.

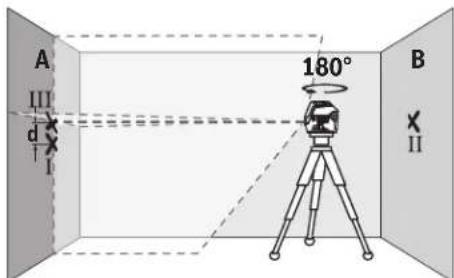

– Rotiţi aparatul de măsură la 180°, fără a modifica înălţimea acestuia. Îndreptaţi-l pe peretele A astfel încât linia laser verticală să se suprapună peste punctul Ⅰ deja marcat. Lăsaţi aparat de măsură să se niveleze şi marcaţi punctul de intersectare a liniilor laser pe peretele A (punctul Ⅲ). – Diferenţa d dintre punctele Ⅰ şi Ⅲ marcate pe peretele A reprezintă abaterea efectivă pe înălţime a aparatului de măsură. La un tronson de măsurare de 2×5m=10m, abaterea maximă admisă este de: 10m×± 0,3mm/m=± 3mm. În consecinţă, diferenţa d dintre puncteleⅠ şi Ⅲ poate fi de maximum 3mm. Verificarea preciziei de nivelare a liniei orizontale Pentru verificare, este necesară o suprafaţă de aproximativ 5×5m. – Montaţi aparatul de măsură pe mijloc între pereţiiA şi B, pe un stativ, sau aşezaţi-l pe o suprafaţă fermă, plană. Selectaţi modulul cu linii orizontale cu ajutorul nivelării automate şi lăsaţi aparatul de măsură să se niveleze. 2,5 m 5,0 m

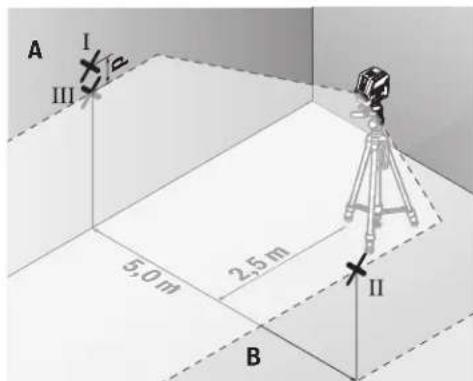

– Marcaţi la o distanţă de 2,5m faţă de aparatul de măsură, pe ambii pereţi, punctul central al liniei laser (punctulⅠ de pe pereteleA şi punctulⅡ de pe pereteleB). Română | 175 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine176 | Română1 609 92A 4HE | (09.08.2018) Bosch Power Tools 2,5 m

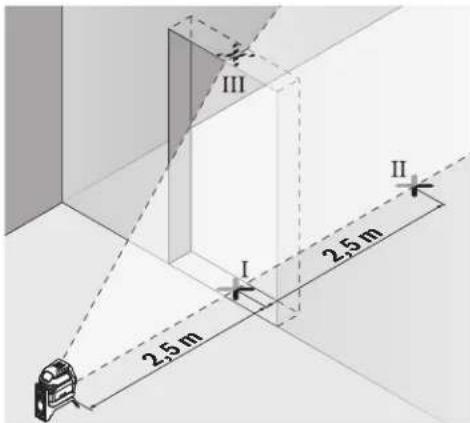

– Menţineţi aparatul de măsură rotit la 180° la o distanţă de5m şi lăsaţi-l să se niveleze.– Îndreptaţi aparatul de măsură pe înălţime (cu ajutorulstativului sau, dacă este necesar, al unui suport) astfelîncât centrul liniei laser să se suprapună cu precizie pestepunctulⅡ marcat pe pereteleB.– Marcaţi pe pereteleA centrul liniei laser cu notaţia depunctⅢ (vertical deasupra, respectiv dedesubtulpunctuluiⅠ). – Diferenţa d dintre puncteleⅠ şi Ⅲ marcate pe pereteleA reprezintă abaterea efectivă de la poziţia orizontală aaparatului de măsură.La un tronson de măsurare de 2×5m=10m abatereamaximă admisă este de: 10m×± 0,3mm/m=± 3mm. În consecinţă, diferenţa d dintre puncteleⅠ şi Ⅲ poate fi de maximum 3mm. Verificarea preciziei de nivelare a liniei verticalePentru verificare, aveţi nevoie de un gol de uşă, în care (pefundaţie), pe ambele laturi ale uşii, să existe câte un loc decel puţin 2,5 m.– Aşezaţi aparatul de măsură la o distanţă de 2,5 m faţă degolul de uşă, pe o suprafaţă tare, plană (nu pe un stativ).Selectaţi modul cu linii verticale cu ajutorul nivelăriiautomate. Îndreptaţi linia laser spre golul de uşă şi lăsaţiaparatul de măsură să se nivelez. 2,5 m 2,5 m – Marcaţi mijlocul liniei laser verticale pe partea inferioară agolului de uşă (punctul Ⅰ), la o distanţă de 5 m faţă decelelalte laturi ale golului de uşă, (punctul Ⅱ), precum şipe marginea superioară a golului de uşă (punctul Ⅲ).

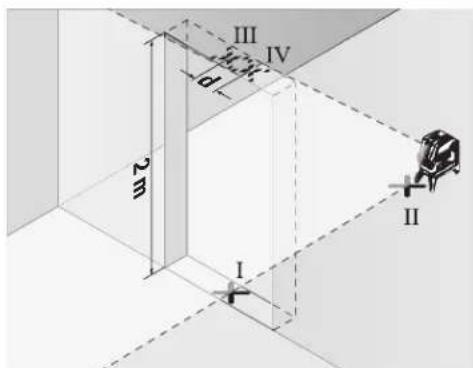

2 m – Rotiţi aparatul de măsură la 180° şi reglaţi-l pe parteacealaltă a golului de uşă direct sub punctul Ⅱ. Lăsaţiaparatul de măsură să se niveleze şi îndreptaţi linia laserverticală astfel încât mijlocul acesteia să traverseze exactpunctele Ⅰ şi Ⅱ.– Marcaţi ca punct Ⅳ mijlocul liniei laser de pe muchiasuperioară a golului de uşă. – Diferenţa d dintre punctele Ⅲ şi Ⅳ marcate reprezintă abaterea efectivă a aparatului de măsură pe verticală.– Măsuraţi înălţimea golului de uşă.Abaterea maximă admisă se calculează după cum urmează:dublul înălţimii golului de uşă×0,3mm/mDe exemplu: La o înălţime de 2m a golului de uşă, abatereamaximă trebuie să fie de 2×2m×± 0,3mm/m=± 1,2mm. În consecinţă, între puncteleⅢ şi Ⅳ trebuie să existe o diferenţă de cel mult1,2mm.Verificarea preciziei liniei verticalePentru verificare, este necesar un tronson de măsurare liberpe o fundaţie cu o distanţă de aproximativ 5m între podea şiplafon.– Montaţi aparatul de măsură pe suportul rotativ(13) şiaşezaţi-l pe podea. Alegeţi modul cu puncte şi lăsaţiaparatul de măsură să se niveleze. 5 m Downloaded from www.Manualslib.com manuals search engine– Marcaţi centrul punctului laser superior pe plafon (punctulⅠ). Marcaţi, de asemenea, centrul punctului laser inferior pe podea (punctulⅡ). 180°

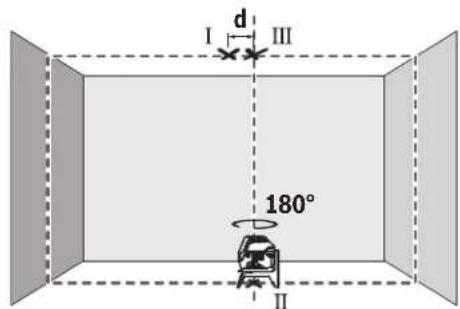

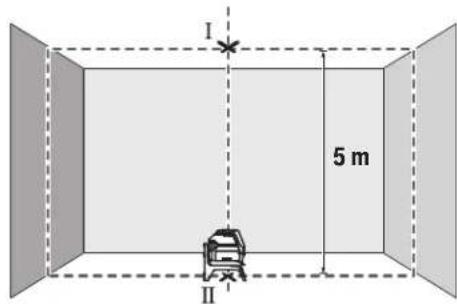

– Rotiţi aparatul de măsură la 180°. Poziţionaţi-l astfel încât centrul punctului laser inferior să se afle deasupra punctuluiⅡ. Lăsaţi aparatul de măsură să se niveleze. Marcaţi centrul punctului laser superior (punctulⅢ). – Diferenţad dintre puncteleⅠ şiⅢ marcate pe plafon reprezintă abaterea efectivă a aparatului de măsură pe verticală. Abaterea maximă admisă se calculează după cum urmează: dublul distanţei dintre podea şi plafon×0,7mm/m. De exemplu: La o distanţă dintre podea şi plafon de 5m, abaterea maximă trebuie să fie de 2×5m×± 0,7mm/m=± 7mm. În consecinţă, între puncteleⅠ şi Ⅲ trebuie să existe o diferenţă de cel mult 7mm. Instrucţiuni de lucru u Utilizaţi întotdeauna numai centrul punctului laser, respectiv liniei laser pentru a efectua marcaje. Dimensiunea punctului laser, respectiv lăţimea liniei laser se modifică în funcţie de distanţă. Lucrul cu stativul (accesoriu) Stativul este un suport de măsurare stabil, cu înălţime reglabilă. Puneţi aparatul de măsură cu orificiul de 1/4" de prindere pe stativ (9) pe filetul stativului (22) sau pe filetul unui stativ foto uzual din comerţ. Pentru fixarea pe un stativ pentru construcţii uzual, utilizaţi orificiul de 5/8" de prindere pe stativ (10). Fixaţi prin înşurubare aparatul de măsură cu şurubul de fixare al stativului. Înainte de a conecta aparatul de măsură, aliniaţi brut stativul. Fixarea cu suportul universal (accesoriu) (consultaţi imaginea G) Cu ajutorul suportului universal (18) puteţi fixa aparatul de măsură, de exemplu, pe suprafeţe verticale, ţevi sau materiale magnetizabile. Suportul universal este adecvat şi ca stativ de podea şi uşurează alinierea pe înălţime a aparatului de măsură. Aliniaţi brut suportul universal (18) înainte de a porni aparatul de măsură. Lucrul cu panoul de vizare laser (consultaţiimagineaG) Panoul de vizare laser (19) optimizează vizibilitatea fasciculului laser în caz de condiţii nefavorabile şi de distanţe mari. Jumătatea reflectorizantă a panoului de vizare laser (19) optimizează vizibilitatea liniei laser, iar jumătatea transparentă permite vizualizarea liniei laser chiar şi din partea posterioară a panoului de vizare laser. Ochelari pentru laser (accesoriu) Ochelarii pentru laser filtrează lumina ambiantă. Aceasta face ca lumina razei laser să pară mai puternică în ochii utilizatorului. u Nu folosiţi ochelarii optici pentru laser drept ochelari de protecţie. Ochelarii optici pentru laser servesc la mai buna recunoaştere a razei laser; ei nu vă protejează totuşi împotriva radiaţiei laser. u Nu folosiţi ochelarii optici pentru laser drept ochelari de protecţie sau în traficul rutier. Ochelarii optici pentru laser nu oferă o protecţie UV completă şi reduc percepţia culorilor. Exemple de lucru (consultaţiimaginileB2–F2, GşiH) Pentru exemple privind posibilităţile de utilizare a aparatului de măsură, consultaţi paginile grafice. Aşezaţi întotdeauna aparatul de măsură lângă suprafaţa sau muchia care trebuie să fie verificată şi lăsaţi-l să se niveleze înainte de începerea fiecărei măsurători. Măsuraţi întotdeauna distanţele dintre fasciculul laser şi o suprafaţă sau o muchie în două puncte cât mai depărtate între ele. Întreţinere şi service Întreţinerea şi curăţarea Păstraţi întotdeauna curat aparatul de măsură. Nu cufundaţi aparatul de măsură în apă sau în alte lichide. Eliminaţi murdăria de pe acesta utilizând o lavetă umedă, moale. Nu folosiţi detergenţi sau solvenţi. Curăţaţi cu regularitate mai ales suprafeţele din jurul orificiului de ieşire a laserului şi aveţi grijă să îndepărtaţi scamele. Serviciu de asistenţă tehnică post-vânzări şi consultanţă clienţi Serviciul nostru de asistenţă tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreţinerea şi repararea produsului dumneavoastră cât şi privitor la piesele de schimb. Desene descompuse ale ansamblelor cât şi informaţii privind piesele de schimb găsiţi şi la: www.bosch-pt.com Echipa de consultanţă clienţi Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre şi accesoriile lor. În caz de reclamaţii şi comenzi de piese de schimb vă rugăm să indicaţi neapărat numărul de identificare compus din 10cifre, conform plăcuţei indicatoare a tipului produsului. Română | 177 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine178 | Български 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Robert Bosch SRL

Service scule electrice Strada Horia Măcelariu Nr. 30–34, sector 1 013937 Bucureşti Tel.: +40 21 405 7541 Fax: +40 21 233 1313 E-Mail: BoschServiceCenter@ro.bosch.com www.bosch-pt.ro Moldova RIALTO-STUDIO S.R.L. Piata Cantemir 1, etajul 3, Centrul comercial TOPAZ 2069 Chisinau Tel.: + 373 22 840050/840054 Fax: + 373 22 840049 Email: info@rialto.md Eliminarea Aparatele de măsură, accesoriile şi ambalajele trebuie să fie predate la un centru de reciclare. Nu eliminaţi aparatele de măsură şi bateriile împreună cu deşeurile menajere! Numai pentru statele membre UE: Conform Directivei Europene 2012/19/UE, aparatele de măsură scoase din uz şi, conform Directivei Europene 2006/66/CE, acumulatorii/bateriile care s-au defectat sau descărcat trebuie să fie predate la un centru de reciclare.
