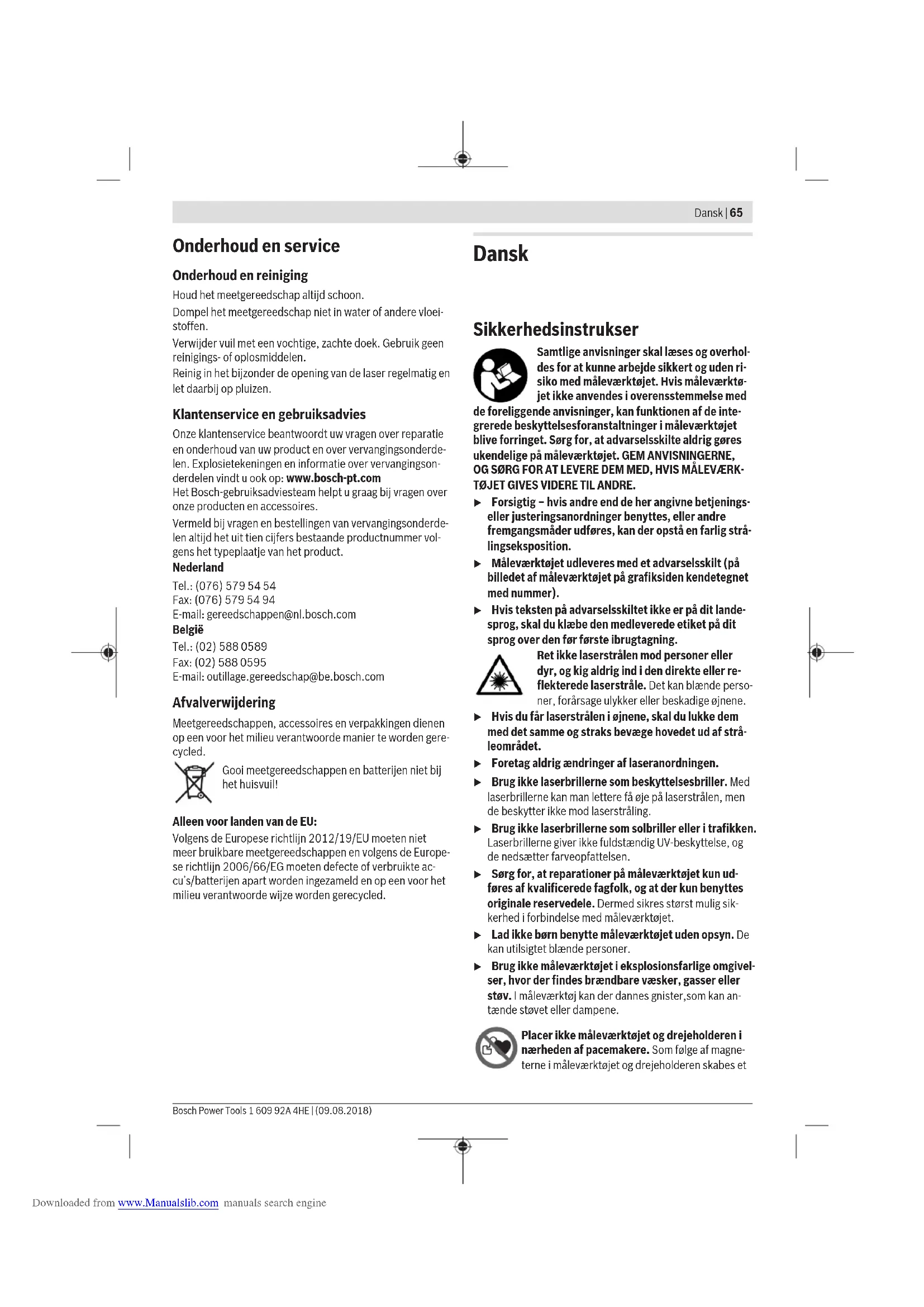

BRUGSANVISNING GCL 215 Professional BOSCH

Tilbehør, som er illustreret og beskrevet i betjeningsvejled-ningen, er ikke indeholdt i leveringen. Det fuldstændige til-behør findes i vores tilbehørsprogram. Tekniske data Punkt- og linjelaser GCL 2-15 GCL 2-15 G Varenummer 3 601 K66 E.. 3 601 K66 J.. Arbejdsområde

– Divergens 0,8mrad (360°-vinkel) 0,8mrad (360°-vinkel) Stativholder 1/4", 5/8" 1/4", 5/8" Batterier 3 × 1,5 V LR6 (AA) 3 × 1,5 V LR6 (AA) Driftstid ved driftsart – Krydslinje- og punkttilstand 6 h 6 h – Krydslinjetilstand 8 h 8 h – Linje- og punkttilstand 12 h 10 h – Linjetilstand 16 h 12 h – Punkttilstand 22 h 22 h Vægt svarer til EPTA-Procedure 01:2014 0,49 kg 0,49 kg Mål (længde × bredde × højde) – uden drejeholder 112× 55× 106mm 112× 55× 106mm – med drejeholder 132× 81× 163mm 132× 81× 163mm Kapslingsklasse IP 54 (støv- og stænkvandsbeskyttet) IP 54 (støv- og stænkvandsbeskyttet) A) Arbejdsområdet kan forringes af ugunstige omgivelsesbetingelser (f.eks. direkte sollys). B) Der forekommer kun en ikke-ledende tilsmudsning, idet der dog lejlighedsvis må forventes en midlertidig ledeevne forårsaget af tildugning. Serienummeret (11) på typeskiltet bruges til entydig identifikation af måleværktøjet. Montering Isætning/skift af batterier Det anbefales at bruge alkaliske manganbatterier til måle- værktøjet. Klap batterirumslåget (6) op, og isæt batterierne. Sørg i den forbindelse for, at polerne vender rigtigt som vist på indersiden af batterirummet. Når batterierne begynder at blive svage, blinker batteri- visningen (2) grønt. Desuden blinker laserlinjerne hvert 10. minut i ca. 5sek. Måleværktøjet kan stadig bruges i ca. 1 ti- me efter den første blinken. Når batterierne er tomme, blin- ker laserlinjerne en gang til umiddelbart før den automatiske frakobling. Udskift altid alle batterier samtidig. Brug kun batterier fra en og samme producent og med samme kapacitet. u Tag batterierne ud af måleværktøjet, hvis det ikke skal bruges i længere tid. Batterierne kan korrodere og selvaflade ved længere tids opbevaring. Arbejde med drejeholderRM1 (se billederA1– A3) Ved hjælp af drejeholderen (13) kan du dreje måleværktøjet 360° omkring et centralt, altid synligt lodpunkt. Derved kan laserlinjerne justeres præcist uden at ændre måleværktøjets position. Sæt måleværktøjet med styrenoten (7) på styreskinnen (14) på drejeholderen (13), og skub måleværktøjet på plat- formen til anslag. Træk måleværktøjet af drejeholderen i modsat retning for at skære. Positioneringsmuligheder for drejeholderen: – Stående på en jævn flade, – skruet fast på en lodret flade, – i forbindelse med loftsklemmen (17) på metalliske loftsli- ster, – ved hjælp af magneterne(16) på metalliske overflader. Brug Ibrugtagning u Beskyt måleværktøjet mod fugt og direkte sollys.u Udsæt ikke måleværktøjet for ekstreme temperaturer eller temperatursvingninger. Lad det f.eks. ikke ligge i længere tid i bilen. Ved større temperatursvingninger skal måleværktøjets temperatur tilpasse sig, før det tages i brug. Ved ekstreme temperaturer eller temperatursving- ninger kan måleværktøjets præcision påvirkes. Dansk | 67 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine68 | Dansk 1 609 92A 4HE | (09.08.2018) Bosch Power Tools u Undgå, at måleværktøjet udsættes for kraftige stød eller tabes. Hvis måleværktøjet har været udsat for kraf- tig ydre påvirkning, skal du foretage en nøjagtighedskon- trol af det, før du fortsætter arbejdet (se "Nøjagtigheds- kontrol af måleværktøjet", Side69). u Sluk måleværktøjet, når du transporterer det. Ved slukning låses pendulenheden, som ellers kan beskadiges ved kraftige bevægelser. Tænd/sluk For at tænde måleværktøjet skal du skubbe tænd/sluk-kon- takten (8) til positionen " On" (for arbejde uden nivelle- ringsautomatik) eller til positionen " On" (for arbejde med nivelleringsautomatik). Straks efter tænding udsender måle- værktøjet laserstråler fra udgangsåbningerne (1). u Ret ikke laserstrålen mod personer eller dyr og ret ik- ke blikket ind i laserstrålen, heller ikke fra stor af- stand. Hvis du vil slukke måleværktøjet, skal du skubbe tænd/sluk- kontakten (8) til positionen "Off". Ved stop låses pendulen- heden. u Lad ikke det tændte måleværktøj være uden opsyn, og sluk måleværktøjet efter brug. Andre personer kan bli- ve blændet af laserstrålen. Ved overskridelse af den maks. tilladte driftstemperatur på 50°C slukkes måleværktøjet for at beskytte laserdioden. Ef- ter afkøling er måleværktøjet igen klar til brug og kan tændes på ny. Automatisk slukning Hvis der ikke trykkes på en knap på måleværktøjet i ca. 120min, slukkes måleværktøjet automatisk for at skåne bat- terierne. For at tænde måleværktøjet igen efter automatisk slukning kan du enten først skubbe tænd/sluk-kontakten (8) til posi- tionen "Off" og derefter tænde måleværktøjet igen, eller du kan trykke på enten tasten for driftsarten Laserpunkt (4) el- ler tasten for driftsarten Laserlinje (5). Midlertidig deaktivering af frakoblingsautomatik For at deaktivere frakoblingsautomatikken skal du (mens måleværktøjet er tændt) holde tasten for driftsarten Laser- linje (5) inde i mindst 3 sek. Når frakoblingsautomatikken er deaktiveret, blinker laserstrålerne kort som bekræftelse. Bemærk: Overskrider driftstemperaturen 45°C, kan frakob- lingsautomatikken ikke mere deaktiveres. For at aktivere den automatiske frakobling skal du slukke måleværktøjet og tænde det igen. Indstilling af driftstype Måleværktøjet er udstyret med flere driftstilstande, som du altid kan skifte imellem: – Krydslinje- og punkttilstand: Måleværktøjet danner en vandret og en lodret laserlinje fremad samt et laserpunkt lodret opad og nedad. Laserlinjerne krydser hinanden i en 90°-vinkel. – Linjetilstand vandret: Måleværktøjet danner en vandret laserlinje fremad. – Linjetilstand lodret: Måleværktøjet danner en lodret la- serlinje fremad. Ved positionering af måleværktøjet i rummet vises den lodrette laserlinje på loftet hen over det øverste laser- punkt. Ved positionering af måleværktøjet direkte på en væg danner den lodrette laserlinje en næsten fuldstændig om- løbende laserlinje (360°-linje). – Punkttilstand: Måleværktøjet danner et laserpunkt lodret opad og nedad. Alle driftstilstande undtagen punkttilstand kan vælges både med og uden nivelleringsautomatik. Arbejde med nivelleringsautomatik Rækkefølge af handlingstrin Linjetilstand vandret Linjetilstand lodret Punkttilstand Visning af arbejde uden nivellerings- automatik (3) Fig. Tænd/sluk-kontakt(8) in position " On"

Krydslinjetilstand Uafhængigt af indstillingen af linjetilstanden kan punkttilstanden aktiveres eller deaktiveres: Tryk 1× på tasten for driftstilstan- den Laserpunkt(4)

Downloaded from www.Manualslib.com manuals search engineHvis måleværktøjet er uden for selvnivelleringsområdet, blinker laserlinjerne og/eller -punkterne i hurtig takt. Hvis du under arbejdet med nivelleringsautomatik skifter til modusen "Arbejde uden nivelleringsautomatik" (tænd/sluk- kontakt(8) i position " On"), aktiveres altid den første kombinationsmulighed for visningerne af denne modus. Arbejde uden nivelleringsautomatik Rækkefølge af handlingstrin Linjetilstand vandret Linjetilstand lodret Punkttilstand Visning af arbejde uden nivellerings- automatik (3) Fig. Tænd/sluk-kontakt(8) in position " On"

Krydslinjetilstand I modusen "Arbejde uden nivelleringsautomatik" blinker la- serlinjerne konstant i langsom takt. Hvis du under arbejdet uden nivelleringsautomatik skifter til modusen "Arbejde med nivelleringsautomatik" (tænd/sluk- kontakt(8) i position " On"), aktiveres altid den første kombinationsmulighed for visningerne af denne modus. Nivelleringsautomatik Arbejde med nivelleringsautomatik (se billederB1–E1) Stil måleværktøjet på et vandret, fast underlag, eller fastgør det på drejeholderen (13). Skub tænd/sluk-kontakten (8) til positionen " On" for at arbejde med nivelleringsautomatik. Nivelleringsautomatikken udligner automatisk ujævnheder inden for selvnivelleringsområdet på ±4°. Så snart laserstrå- lerne ikke længere blinker, er måleværktøjet indnivelleret. Hvis automatisk nivellering ikke er mulig, f.eks. fordi måle- værktøjets ståflade afviger mere end 4° fra vandret, blinker laserlinjerne i hurtig takt. Opstil i så fald måleværktøjet vandret, og vent på selvnivelle- ringen. Så snart måleværktøjet befinder sig inden for selvni- velleringsområdet på ±4°, lyser laserstrålerne konstant. Ved rystelser eller positionsændringer under driften nivelle- res måleværktøjet igen automatisk. Kontrollér efter nivelle- ringen laserstrålernes position i forhold til referencepunkter- ne for at undgå fejl ved en forskydning af måleværktøjet. Arbejde uden nivelleringsautomatik (se billedeF1) Skub tænd/sluk-kontakten (8) til positionen " On" for at ar- bejde uden nivelleringsautomatik. Når nivealleringsautoma- tikken er deaktiveret, lyser displayet for arbejde uden nivel- leringsautomatik (3) rødt, og laserlinjerne blinker konstant i langsom takt. Når nivelleringsautomatikken er frakoblet, kan du holde må- leinstrumentet frit i hånden eller sætte det på et skrånende underlag. Laserstrålerne forløber ikke længere nødvendigvis lodret i forhold til hinanden. Nøjagtighedskontrol af måleværktøjet Indvirkninger på nøjagtigheden Den største indvirkning kommer fra omgivelsestemperatu- ren. Især temperaturforskelle, der forløber fra gulvet/jorden og opefter, kan afbøje laserstrålen. Da temperaturlagdelingen er størst tæt på jorden, bør du så vidt muligt montere måleværktøjet på et stativ og opstille det midt på arbejdsarealet. Ud over udefra kommende påvirkninger kan også maskin- specifikke påvirkninger (f.eks. fald eller kraftige stød/slag) resultere i afgivelser. Kontrollér derfor altid nivelleringsnøj- agtigheden, før du påbegynder en arbejdsopgave. Kontrollér altid først højde- samt nivelleringsnøjagtigheden for den vandrette laserlinje og derefter nivelleringsnøjagtig- heden for den lodrette laserlinje. Hvis måleværktøjet overskrider den maksimale afvigelse ved en af kontrollerne, skal det repareres af en Bosch-kundeser- vice. Kontrol af højdenøjagtighed for den vandrette linje Til kontrollen skal du bruge en fri målestrækning på 5m på fast underlag mellem to vægge A og B. – Monter måleværktøjet på et stativ tæt på væggen A, eller opstil det på et fast, jævnt underlag. Tænd for måleværk- tøjet. Vælg krydslinjetilstand med nivelleringsautomatik. Dansk | 69 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine70 | Dansk 1 609 92A 4HE | (09.08.2018) Bosch Power Tools

5 m – Ret laseren mod den nærmeste væg A, og lad måleværk- tøjet foretage en indnivellering. Markér midten af punktet, hvor laserlinjerne krydser hinanden på væggen (punkt Ⅰ).

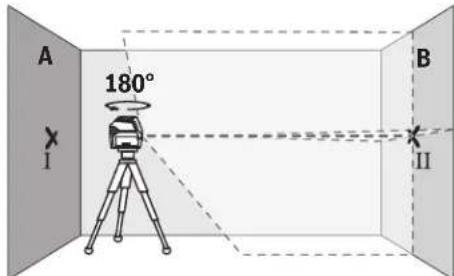

180° – Drej måleværktøjet 180°, lad det foretage indnivellering, og markér laserlinjernes krydsningspunkt på den modsat- te væg B (punkt Ⅱ). – Placer måleværktøjet – uden at dreje det – tæt på væg- gen B, tænd det og det foretag indnivellering.

– Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så laserlinjernes krydsningspunkt præcist rammer det forinden markerede punkt Ⅱ på væggen B.

– Drej måleværktøjet 180° uden at ændre højden. Ret det mod væggen A, så den lodrette laserlinje forløber gennem det allerede markerede punkt Ⅰ. Lad måleværktøjet fore- taget indnivellering, og markér laserlinjernes krydsnings- punkt på væggen A (punkt Ⅲ). – Differencen d mellem de to markerede punkter Ⅰ og Ⅲ på væggen A angiver måleværktøjets faktiske højdeafvigelse. Ved en målestrækning på 2×5m=10m er den maksimalt tilladte afvigelse: 10m×±0,3mm/m=±3mm. Differencen d mellem punk- terne Ⅰ og Ⅲ må derfor højst udgøre 3mm. Kontrol af nivelleringsnøjagtighed for den vandrette linje Til kontrollen skal du bruge en fri flade på ca. 5×5m. – Monter måleværktøjet i midten mellem væggene A og B på et stativ tæt, eller stil det på et fast, jævnt underlag. Vælg vandret linjetilstand med nivelleringsautomatik, og lad måleværktøjet foretage indnivellering. 2,5 m 5,0 m

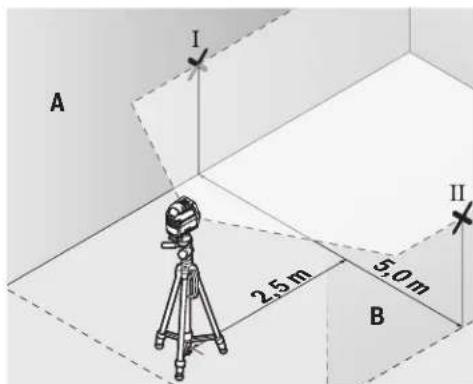

– Markér midten af laserlinjen i 2,5 m afstand fra måleværk- tøjet på begge vægge (punktⅠ på væg A og punktⅡ på vægB). 2,5 m

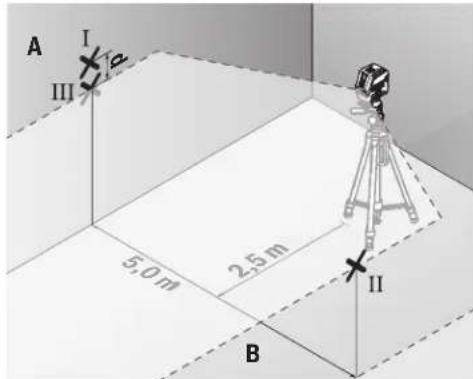

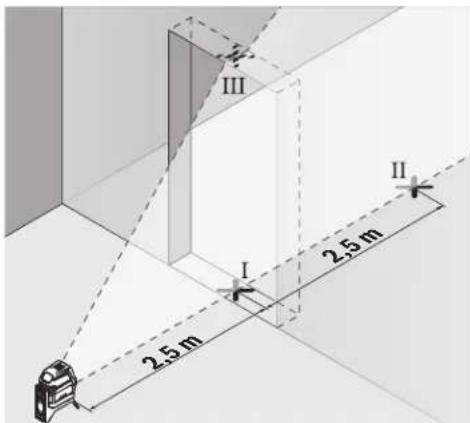

– Opstil måleværktøjet drejet 180° i 5m afstand, og lad det foretage indnivellering. – Juster måleværktøjet i højden (ved hjælp af stativet eller evt. ved at lægge noget under), så midten af laserlinjen præcist rammer det forinden markerede punkt Ⅱ på væg- gen B. Downloaded from www.Manualslib.com manuals search engine– Markér på væg A midten af laserlinjen som punktⅢ(lodret over eller under punktⅠ). – Differencen d mellem de to markerede punkter Ⅰ og Ⅲ på væggen A angiver måleværktøjets faktiske afvigelse fravandret.Ved en målestrækning på 2×5m=10m er den maksimalttilladte afvigelse: 10m×±0,3mm/m=±3mm. Differencen d mellem punk- terne Ⅰ og Ⅲ må derfor højst udgøre 3mm.Kontrol af nivelleringsnøjagtighed for den lodrette linjeTil kontrollen skal du bruge en døråbning, hvor der (på fastunderlag) er mindst 2,5 m plads på hver side af døren.– Opstil måleværktøjet i 2,5 m afstand fra døråbningen påfast, jævnt underlag (ikke på et stativ). Vælg lodret linjetil-stand med nivelleringsautomatik. Ret laserlinjen moddøråbningen, og lad måleværktøjet foretage indnivelle-ring. 2,5 m 2,5 m – Markér midten af den lodrette laserlinje på døråbningensgulv (punkt Ⅰ), i 5 m afstand på den anden side af døråb-ningen (punkt Ⅱ) samt ved døråbningens overkant (punktⅢ).

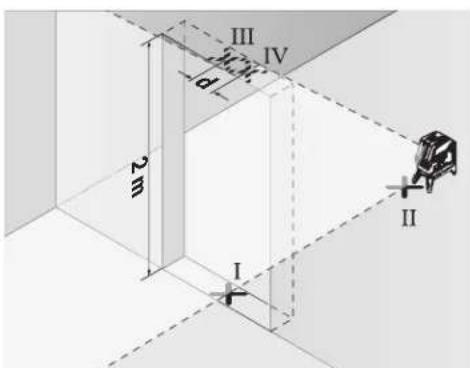

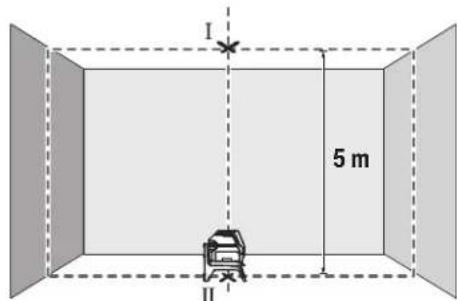

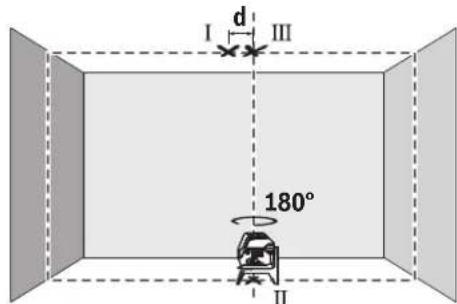

2 m – Drej måleværktøjet 180°, og opstil det på den anden sideaf døråbningen direkte bag punkt Ⅱ. Lad måleværktøjetforetage indnivellering, og juster den lodrette laserlinje,så dens midte forløber nøjagtigt gennem punkterne Ⅰ ogⅡ.– Markér laserlinjens midte ved døråbningens overkant sompunkt Ⅳ.– Differencen d mellem de to markerede punkter og Ⅲ ogⅣ angiver måleværktøjets faktiske afvigelse fra lodret.– Mål døråbningens højde.Den maksimalt tilladte afvigelse beregnes på følgende måde:Dobbelt højde af døråbningen×0,3mm/mEksempel: Ved en døråbning med højden 2m må den maksi-male afvigelse være 2×2m×±0,3mm/m=±1,2mm. Punkterne Ⅲ og Ⅳ må således højst ligge 1,2mm fra hinanden.Kontrollér loddepræcisionenTil kontrollen skal du bruge en fri målestrækning på fast un-derlag med en afstand på ca. 5m mellem gulv og loft.– Monter måleværktøjet på drejeholderen(13), og stil detpå gulvet. Vælg punkttilstand, og lad måleværktøjet fore-tage indnivellering. 5 m – Markér midten af det øverste laserpunkt på loftet(punktI). Markér desuden midten af det nederste laser-punkt på gulvet (punktII). 180°
