KASUTUSJUHEND GCL 215 Professional BOSCH

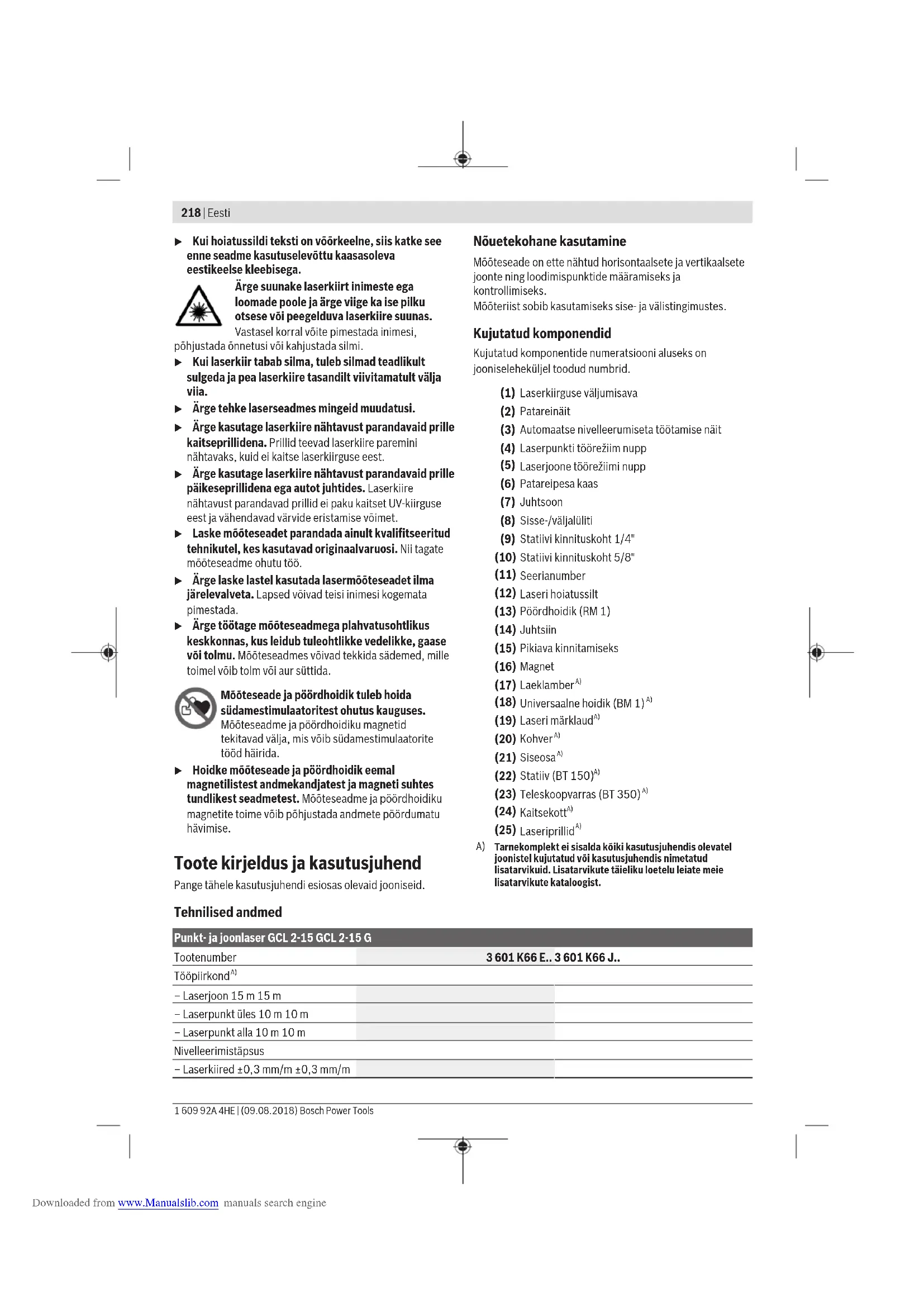

JUHISED. u Ettevaatust – käesolevas juhendis nimetatud käsitsus- või justeerimisseadmetest erinevate seadmete kasutamisel või muul viisil toimides võib laserkiirgus muutuda ohtlikuks. u Mõõteseade väljastatakse saksakeelse hoiatussildiga (tähistatud mõõteseadme jooniste leheküljel). Eesti | 217 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine218 | Eesti 1 609 92A 4HE | (09.08.2018) Bosch Power Toolsu Kui hoiatussildi teksti on võõrkeelne, siis katke see enne seadme kasutuselevõttu kaasasoleva eestikeelse kleebisega. Ärge suunake laserkiirt inimeste ega loomade poole ja ärge viige ka ise pilku otsese või peegelduva laserkiire suunas. Vastasel korral võite pimestada inimesi, põhjustada õnnetusi või kahjustada silmi. u Kui laserkiir tabab silma, tuleb silmad teadlikult sulgeda ja pea laserkiire tasandilt viivitamatult välja viia. u Ärge tehke laserseadmes mingeid muudatusi.u Ärge kasutage laserkiire nähtavust parandavaid prille kaitseprillidena. Prillid teevad laserkiire paremini nähtavaks, kuid ei kaitse laserkiirguse eest. u Ärge kasutage laserkiire nähtavust parandavaid prille päikeseprillidena ega autot juhtides. Laserkiire nähtavust parandavad prillid ei paku kaitset UV-kiirguse eest ja vähendavad värvide eristamise võimet. u Laske mõõteseadet parandada ainult kvalifitseeritud tehnikutel, kes kasutavad originaalvaruosi. Nii tagate mõõteseadme ohutu töö. u Ärge laske lastel kasutada lasermõõteseadet ilma järelevalveta. Lapsed võivad teisi inimesi kogemata pimestada. u Ärge töötage mõõteseadmega plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Mõõteseadmes võivad tekkida sädemed, mille toimel võib tolm või aur süttida. Mõõteseade ja pöördhoidik tuleb hoida südamestimulaatoritest ohutus kauguses. Mõõteseadme ja pöördhoidiku magnetid tekitavad välja, mis võib südamestimulaatorite tööd häirida. u Hoidke mõõteseade ja pöördhoidik eemal magnetilistest andmekandjatest ja magneti suhtes tundlikest seadmetest. Mõõteseadme ja pöördhoidiku magnetite toime võib põhjustada andmete pöördumatu hävimise. Toote kirjeldus ja kasutusjuhend Pange tähele kasutusjuhendi esiosas olevaid jooniseid. Nõuetekohane kasutamine Mõõteseade on ette nähtud horisontaalsete ja vertikaalsete joonte ning loodimispunktide määramiseks ja kontrollimiseks. Mõõteriist sobib kasutamiseks sise- ja välistingimustes. Kujutatud komponendid Kujutatud komponentide numeratsiooni aluseks on jooniseleheküljel toodud numbrid. (1) Laserkiirguse väljumisava (2) Patareinäit (3) Automaatse nivelleerumiseta töötamise näit (4) Laserpunkti töörežiim nupp (5) Laserjoone töörežiimi nupp (6) Patareipesa kaas (7) Juhtsoon (8) Sisse-/väljalüliti (9) Statiivi kinnituskoht 1/4" (10) Statiivi kinnituskoht 5/8" (11) Seerianumber (12) Laseri hoiatussilt (13) Pöördhoidik (RM1) (14) Juhtsiin (15) Pikiava kinnitamiseks (16) Magnet (17) Laeklamber

Tarnekomplekt ei sisalda kõiki kasutusjuhendis olevateljoonistel kujutatud või kasutusjuhendis nimetatudlisatarvikuid. Lisatarvikute täieliku loetelu leiate meielisatarvikute kataloogist. Tehnilised andmed Punkt- ja joonlaser GCL 2-15 GCL 2-15 G Tootenumber 3 601 K66 E.. 3 601 K66 J.. Tööpiirkond

– Laserjoon 15m 15m – Laserpunkt üles 10m 10m – Laserpunkt alla 10m 10m Nivelleerimistäpsus – Laserkiired ±0,3mm/m ±0,3mm/m Downloaded from www.Manualslib.com manuals search enginePunkt- ja joonlaser GCL 2-15 GCL 2-15 G – Laserpunktid ±0,7mm/m ±0,7mm/m Nivelleerimispiirkond üldjuhul ±4° ±4° Nivelleerimisaeg üldjuhul <4s <4s Töötemperatuur –10 °C...+50 °C –10 °C...+50 °C Hoiutemperatuur –20 °C...+70 °C –20 °C...+70 °C Maksimaalne tugikõrgust ületav töökõrgus 2000m 2000m Maksimaalne suhteline õhuniiskus 90 % 90 % Määrdumisaste vastavalt standardile IEC61010-1

– Divergents 0,5mrad (täispööre, 360 kraadi) 50×10mrad (täispööre, 360 kraadi) Laserpunkt – Laseri tüüp 630–650nm, <1mW 630–650nm, <1mW – Laserkiire värv punane punane – C

– Divergents 0,8mrad (täispööre, 360 kraadi) 0,8mrad (täispööre, 360 kraadi) Statiivi kinnituskoht 1/4", 5/8" 1/4", 5/8" Patareid 3× 1,5V LR6(AA) 3×1,5V LR6(AA) Tööaeg töörežiimil – Ristjoon- ja punktrežiim 6h 6h – Ristjoonrežiim 8h 8h – Joon- ja punktrežiim 12h 10h – Joonrežiim 16h 12h – Punktrežiim 22h 22h Kaal vastavalt EPTA-Procedure 01:2014-le 0,49kg 0,49kg Mõõtmed (pikkus× laius× kõrgus) – ilma pöördhoidikuta 112× 55× 106mm 112× 55× 106mm – pöördhoidikuga 132× 81× 163mm 132× 81× 163mm Kaitseklass IP 54 (kaitstud tolmu ja veepritsmete eest) IP 54 (kaitstud tolmu ja veepritsmete eest) A) Ebasoodsad keskkonnatingimused (nt otsene päikesekiirgus) võivad tööpiirkonda vähendada. B) Esineb ainult mittejuhtiv määrdumine, mis võib aga ajutiselt kondensatsiooni tõttu juhtivaks muutuda. Teie mõõteseadme ühetähenduslikuks identimiseks kasutatakse tüübisildil olevat seerianumbrit (11). Paigaldamine Patareide paigaldamine/vahetamine Mõõteriistas on soovitatav kasutada leelis-mangaan- patareisid. Tehke patareipesa kaas (6) lahti ja pange patareid sisse. Järgige sealjuures patareipesa siseküljel toodud kujutisele vastavat õiget polaarsust. Kui patareid jäävad nõrgaks, vilgub patareinäit (2) roheliselt. Lisaks vilguvad laserjooned iga 10minuti tagant u 5sekundi kestel. Mõõteseadet saab pärast esimest vilkumist kasutada veel u 1 tunni. Kui patareid on tühjad, vilguvad laserjooned veelkord vahetult enne automaatset väljalülitumist. Eesti | 219 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine220 | Eesti1 609 92A 4HE | (09.08.2018) Bosch Power ToolsVahetage alati kõik patareid korraga. Kasutage ainult ühetootja ja ühesuguse mahtuvusega patareisid.u Kui te mõõteriista pikemat aega ei kasuta, võtkepatareid välja. Patareid võivad pikemal hoidmiselkorrodeeruda ja iseeneslikult tühjeneda. Töötamine pöördhoidikuga RM1 (vt jooniseid A1–A3) Pöördhoidikuga (13) saate mõõteseadet pöörata 360°keskse, alati nähtava loodimispunkti ümber. Nii saablaserkiiri täpselt välja suunata, ilma et mõõteseadme asendittuleks muuta.Asetage mõõteseade juhtsoonega (7) juhtsiinile (14)pöördhoidikul (13) ja lükake mõõteseade platvormil olevapiirajani.Eemaldamiseks tõmmake mõõteseade vastupidises suunaspöördhoidikult maha.Pöördhoidiku võimalikud asendid:– püstasendis tasasel pinnal,– kruvituna vertikaalpinnale,– laeklambri (17) abil metallist laeliistudel,– magneti (16) abil metallpindadel. Töö Seadme kasutuselevõtt u Kaitske mõõteriista niiskuse ja otsese päikesekiirguseeest.u Ärge jätke mõõteriista äärmuslike temperatuuride jatemperatuurikõikumiste kätte. Ärge jätke seda ntpikemaks ajaks autosse. Suurte temperatuurikõikumistekorral laske mõõteriistal enne kasutuselevõtmist esmaltkeskkonnatemperatuuriga kohaneda. Äärmusliketemperatuuride või temperatuurikõikumiste korral võibmõõteriista täpsus väheneda.u Vältige tugevaid lööke või mõõteseadme kukkumist.Mõõteseadme tugevate väliste mõjutuste järel peate alatienne edasitöötamist viima läbi täpsusekontrolli (vaadake„Mõõteseadme täpsusekontroll“, Lehekülg222).u Transpordi ajaks lülitage mõõteseade välja.Väljalülitamisel lukustatakse pendlisõlm, mida järsudliigutused võiksid kahjustada. Sisse-/väljalülitamine Mõõteseadme sisselülitamiseks lükake sisse-/väljalüliti (8) asendisse „ On“ (ilma nivelleerimisautomaatikata töötamiseks) või asendisse „ On

(nivelleerimisautomaatikaga töötamiseks). Mõõteseade saadab kohe pärast sisselülitamist väljumisavadest (1) välja laserkiired. u Ärge suunake laserkiirt inimestele ja loomadele ningärge vaadake ise laserkiirt ka suure vahemaa tagant. Mõõteseadme väljalülitamiseks lükake sisse-/väljalüliti (8) asendisse „Off“. Väljalülitamisel pendlisõlm lukustatakse. u Ärge jätke sisselülitatud mõõteseadet järelevalveta jalülitage mõõteseade pärast kasutamist välja. Laserkiirvõib teisi inimesi pimestada.Maksimaalse lubatud töötemperatuuri 50°C ületamisellülitub seade laserdioodi kaitsmiseks välja. Pärast jahtumiston mõõteseade jälle töövalmis ja selle võib uuesti sisselülitada.Automaatne väljalülitumineKui u 120min kestel ei vajutata mitte ühtegi mõõteseadmenuppu, lülitub mõõteseade patareide säästmiseksautomaatselt välja.Mõõteseadme automaatse väljalülitumise järel uuestisisselülitamiseks võite lükata sisse-/väljalüliti (8) esialguasendisse „Off“ ja seejärel mõõteseadme uuesti sisselülitada või vajutada kas laserpunkti töörežiimi (4) võilaserjoone töörežiimi (5) nuppu.Automaatse väljalülitumise ajutine inaktiveerimineVäljalülitumisautomaatika inaktiveerimiseks vajutage(sisselülitatud mõõteseadme korral) laserjoone töörežiiminuppu (5) järjest vähemalt 3s. Kui väljalülitumisautomaatikaon inaktiveeritud, vilguvad laserkiired korraks kinnituseks.Suunis: Kui töötemperatuur on kõrgem kui 45°C, ei saaväljalülitumisautomaatikat enam inaktiveerida.Väljalülitusautomaatika aktiveerimiseks lülitage mõõteseadevälja ja uuesti sisse. Töörežiimi seadmine Mõõteseadmel on mitu töörežiimi, mida võite igal ajalvahetada:– Ristjoon- ja punktrežiim: Mõõteseade tekitabhorisontaalse ja vertikaalse laserkiire ettesuunas ninglaserpunkti vertikaalselt üles ja alla. Laserjooned ristuvad90° nurga all.– Horisontaalne joonrežiim: Mõõteseade tekitabhorisontaalse laserjoone ettesuunas.– Vertikaalne joonrežiim: Mõõteseade tekitab vertikaalselaserkiire ettesuunas.Kui mõõteseade on paigutatud ruumi, kuvataksevertikaalne laserjoon laes ülemisest laserpunktstväljuvana.Kui mõõteseade on paigutatud vahetult seina äärde,tekitab vertikaalne laserjoon peaaegu täielikultringikujulise laserjoone (360° joon).– Punktrežiim: Mõõteseade tekitab laserpunktivertikaalselt üles ja vertikaalselt alla.Kõiki töörežiime, välja arvatud punktrežiim, saab valida niikoos nivelleerimisautomaatikaga kui ilma. Downloaded from www.Manualslib.com manuals search engineNivelleerimisautomaatikaga töötamine Toimingusammude järjekord Horisontaalne joonrežiim Vertikaalne joonrežiim Punktrežiim Nivelleerimisauto maatikata töötamise näit (3) Joonis Sisse-/väljalüliti (8) asendis „ On“

Ristjoonrežiim Vajutage 1× laserjoone töörežiimi nuppu (5)

Vajutage 2× laserjoone töörežiimi nuppu (5)

Vajutage 3× laserjoone töörežiimi nuppu (5)

Vajutage 4× laserjoone töörežiimi nuppu (5)

Ristjoonrežiim Sõltumatult joonrežiimi seadest saab aktiveerida või inaktiveerida punktrežiimi: Vajutage 1× laserpunkti töörežiimi nuppu (4)

Vajutage 2× laserpunkti töörežiimi nuppu (4)

Kui mõõteseade on väljaspool isenivelleerumisvahemikku, hakkavad laserjooned ja/või -punktid kiiresti vilkuma. Kui vahetute nivelleerimisautomaatikaga töötamisel režiimi „Töötamine ilma nivelleerimisasutomaatikata“ (sisse-/ väljalüliti (8) asendis „ On“), aktiveeritakse alati näitude esimene kombineerimisvõimalus selles laadis. Töötamine ilma nivelleerimisautomaatikata Toimingusammude järjekord Horisontaalne joonrežiim Vertikaalne joonrežiim Punktrežiim Nivelleerimisauto maatikata töötamise näit (3) Joonis Sisse-/väljalüliti(8) asendis „ On“

Ristjoonrežiim Vajutage 1× laserjoone töörežiimi nuppu (5)

punane Vajutage 2× laserjoone töörežiimi nuppu (5)

punane Vajutage 3× laserjoone töörežiimi nuppu (5)

Ristjoonrežiim Laadis „Töötamine ilma nivelleerimisautomaatikata“ vilguvad laserjooned pidevalt aeglases taktis. Kui vahetute ilma nivelleerimisautomaatikata töötamisel režiimi „Töötamine nivelleerimisasutomaatikaga“ (sisse-/ väljalüliti (8) asendis „ On“), aktiveeritakse alati näitude esimene kombineerimisvõimalus selles laadis. Nivelleerimisautomaatika Töötamine nivelleerimisautomaatikaga (vt jooniseid B1–E1) Asetage mõõteseade horisontaalsele stabiilsele alusele või kinnitage pöördhoidikule (13). Nivelleerimisautomaatikaga töötamisel lükake sisse-/ väljalüliti (8) asendisse " On". Nivelleerimisautomaatika ühtlustab ebatasasused isenivelleerumispiirkonnas ±4° automaatselt. Niipea, kui laserkiired enam ei vilgu, on mõõteseade nivelleeritud. Kui automaatne nivelleerimine ei ole võimalik, nt kui mõõteseadme tugipind erineb horisontaalpinnast rohkem kui 4°, hakkavad laserkiired kiires taktis vilkuma. Sellisel juhul seadke mõõteseade horisontaalselt ja oodake ära automaatne nivelleerumine. Niipea, kui mõõteseade on isenivelleerumisvahemikus ±4°, põlevad laserkiired püsivalt. Raputuste või asendimuutuste korral töö ajal nivelleeritakse mõõteseade automaatselt uuesti. Pärast nivelleerumist Eesti | 221 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine222 | Eesti 1 609 92A 4HE | (09.08.2018) Bosch Power Tools kontrollige laserkiirte asendit võrdluspunktide suhtes, et vältida mõõteseadme nihkumisest tingitud vigu. Töötamine ilma nivelleerimisautomaatikata (vt jn F1) Nivelleerimisautomaatikata töötamiseks lükake sisse-/ väljalüliti (8) asendisse " On". Väljalülitatud nivelleerimisautomaatika korral põleb nivelleerimisautomaatikata töötamise näit (3) punaselt ja laseri jooned vilguvad pidevalt aeglases rütmis. Väljalülitatud nivelleerimisautomaatika korral võite mõõteseadet vabalt käes hoida või kaldega aluspinnale asetada. Laserkiired ei kulge enam üksteise suhtes vertikaalselt. Mõõteseadme täpsusekontroll Täpsust mõjutavad tegurid Suurimat mõju avaldab ümbritseva keskkonna temperatuur. Eriti just maapinnalt ülespoole suunatud temperatuurierinevused võivad laserkiire kõrvale kallutada. Kuna temperatuurikihistumine on põranda lähedal kõige suurem, peaksite kinnitama mõõteseadme võimaluse korral statiivile ja paigutama tööpinna keskele. Väliste mõjude kõrval võivad hälbeid tekitada ka seadmepõhised mõjud (nt kukkumised või tugevad löögid). Seepärast kontrollige nivelleerimistäpsust iga kord enne töö algust. Kontrollige alati kõigepealt horisontaalse laserjoone kõrgus- ja nivelleerimistäpsust ning seejärel vertikaalse laserjoone nivelleerimistäpsust. Kui mõõteseade ületab mõnel kontrollimisel maksimaalse hälbe, laske seadet mõnes Boschi klienditeeninduses parandada. Horisontaalse joone kõrgustäpsuse kontrollimine Kontrollimiseks vajate vaba mõõtelõiku 5m kindlal aluspinnal kahe seina, A jaB vahel. – Kinnitage mõõteseade seina A lähedale statiivile või asetage kindlale, tasasele aluspinnale. Lülitage mõõteseade sisse. Valige nivelleerimisautomaatikaga ristjoonterežiim.

5 m – Suunake laser lähemale seinaleA ja laske mõõteseadmel nivelleeruda. Märgistage punkti keskkoht, kuss laseri jooned seinal ristuvad (punktⅠ).

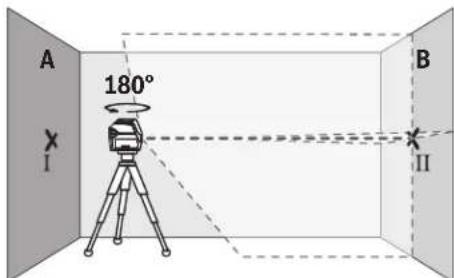

180° – Pöörake mõõteseadet 180°, laske nivelleeruda ja märgistage laseri joonte ristumispunkt vastasoleval seinal B (punkt II). – Paigaldage mõõteseade –ilma seda pööramata – seina B lähedale, lülitage sisse ja laske nivelleeruda.

– Joondage mõõteseade (statiivi abil või vajadusel alusplaate kasutades) kõrguse suunas nii, et laseri joonte ristumispunkt oleks täpselt eelnevalt märgitud punktis II seinal B.

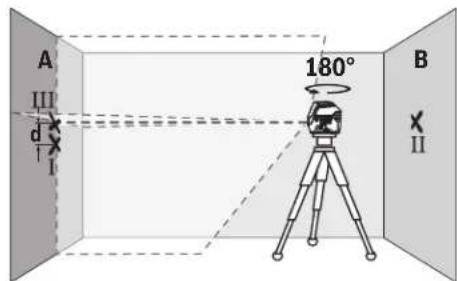

– Pöörake mõõteseadet ilma kõrgust muutmata 180°. Suunake see seinale A nii, et vertikaalne laseri joon läbiks juba märgistatud punkti I. Laske mõõteseadmel nivelleeruda ja märgistage seinal A laseri joonte ristumispunkt (punkt III). – Märgistatud punktide I ja III vahekaugus d seinal A näitab mõõteseadme tegelikku kõrgusehälvet. Mõõtelõigul 2×5m=10m on maksimaalne lubatud hälve: 10m×±0,3mm/m=±3mm. Erinevus d punktide Ⅰ ja Ⅲ vahel tohib olla järelikult kõige rohkem 3mm. Horisontaalse joone nivelleerimistäpsusue kontrollimine Kontrollimiseks vajate vaba pinda u 5×5m. – Kinnitage mõõteseade seinte A ja B vahele keskele statiivile või asetage kindlale, tasasele aluspinnale. Valige Downloaded from www.Manualslib.com manuals search enginehorisontaalne nivelleerimisautomaatikaga joonrežiim jalaske mõõteseadmel nivelleeruda. 2,5 m 5,0 m

– Märkige mõõteseadmest 2,5m kaugusele mõlemaleseinale laserjoone keskkoht (punktⅠ seinal A ja punkt Ⅱseinal B). 2,5 m

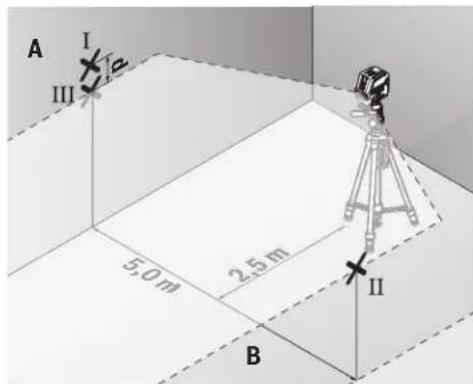

– Seadke mõõteseade 180° pööratult 5m kaugusele jalaske sellel nivelleeruda.– Joondage mõõteseadme kõrgus (statiivi abil või vajadusekorral esemete allaasetamisega) nii, et laserjoonekeskkoht oleks täpselt eelnevalt seinal B märgitud punktisⅡ.– Märkige seinale A laserjoone keskkoht punktina Ⅲ(vertikaalselt punktist Ⅰ kõrgemale või madalamale). – Erinevus d seinale A märgitud punktide Ⅰ ja Ⅲ vahel on mõõteseadme tegelik hälve horisontaalsuunast.Mõõtelõigul 2×5m=10m on maksimaalne lubatud hälve: 10m×±0,3mm/m=±3mm. Erinevus d punktide Ⅰ ja Ⅲ vahel tohib olla järelikult kõige rohkem 3mm.Vertikaalse joone nivelleerimistäpsuse kontrollimineKontrollimiseks vajate ukseava, mille mõlemal pool onvähemalt 2,5m vaba ruumi (tugeval aluspinnal).– Asetage mõõteseade ukseavast 2,5m kaugusele tugevaletasasele aluspinnale (mitte statiivile). Valige vertikaalnenivelleerimisautomaatikaga joonrežiim. Suunakelaserjoon ukseavale ja laske mõõteseadmel nivelleeruda. 2,5 m 2,5 m – Märgistage vertikaalse laseri joone keskpunkt ukseavapõrandal (punktⅠ), 5m kaugusel teisel pool ukseava(punktⅡ) ning ukseava ülemisel serval (punktⅢ).

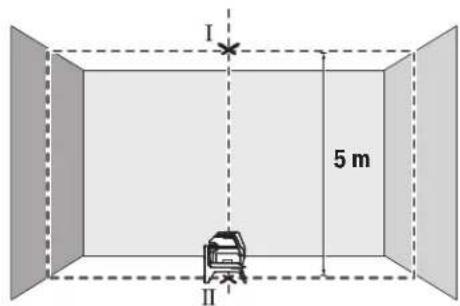

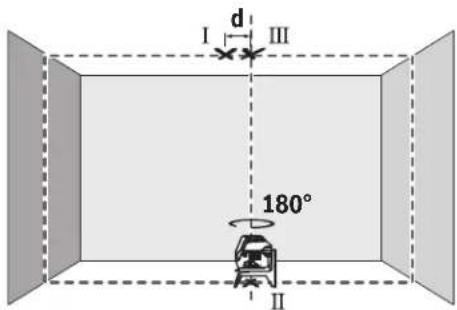

2 m – Pöörake mõõteseadet 180° ja paigaldage teisele pooleukseava, punkti II taha. Laske mõõteseadmel nivelleerudaja suunake vertikaalne laseri joon nii, et selle keskkohtläbiks täpselt punkte I ja II.– Märgistage laseri joone keskpunkt ukseava ülemiselserval punktina IV.– Märgistatud punktide III ja IV vahekaugus d näitabmõõteseadme tegelikku hälvet vertikaalist.– Mõõtke ukseava kõrgus.Arvutage maksimaalne lubatud hälve järgmiselt:ukseava kahekordne kõrgus ×0,3mm/mNäide: ukseava kõrguse korral 2m tohib maksimaalne hälveolla 2×2m×±0,3mm/m=±1,2mm. Punktid Ⅲ ja Ⅳ tohivad olla järelikult teineteisest kõige rohkem 1,2mm kaugusel.Loodimistäpsuse kontrollimineKontrollimiseks vajate vaba mõõtelõiku põranda ja lae vahelkindlal aluspinnal pikkusega u 5m.– Kinnitage mõõteseade pöördhoidikule (13) ja asetagepõrandale. Valige punktrežiim ja laske mõõteseadmelnivelleeruda.Eesti | 223Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine224 | Eesti 1 609 92A 4HE | (09.08.2018) Bosch Power Tools 5 m – Märgistage laes ülemise laserpunkti kese (punktI). Märgistage lisaks põrandal alumise laserpunkti kese (punktⅡ). 180°
