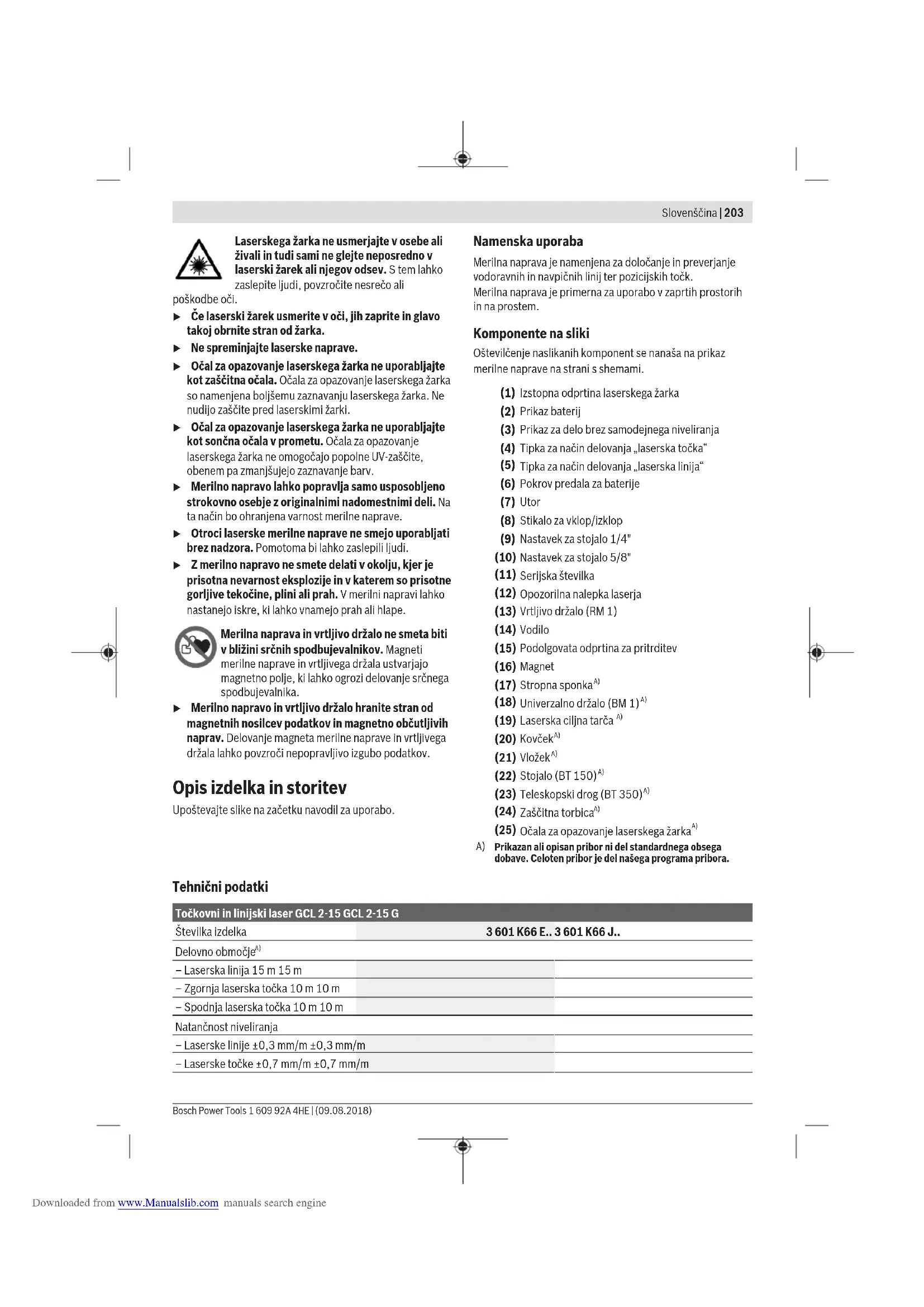

NAVODILA ZA UPORABO GCL 215 Professional BOSCH

(24) Zaščitna torbica

(25) Očala za opazovanje laserskega žarka

– Odstopanje 0,5mrad (polni kot) 50x10mrad (polni kot) Laserska točka – Vrsta laserja 630–650nm, <1mW 630–650nm, <1mW – Barva laserskega žarka rdeča rdeča – C

– Odstopanje 0,8mrad (polni kot) 0,8mrad (polni kot) Nastavek za stojalo 1/4", 5/8" 1/4", 5/8" Baterije 3x1,5V LR6(AA) 3x1,5V LR6(AA) Čas delovanja v načinu delovanja – Delovanje s križnima linijama in točkovno delovanje 6 h 6 h – Delovanje s križnima linijama 8 h 8 h – Linijsko in točkovno delovanje 12 h 10 h – Linijsko delovanje 16 h 12 h – Točkovno delovanje 22 h 22 h Teža po EPTA-Procedure 01:2014 0,49kg 0,49kg Dimenzije (dolžina x širina x višina) – brez vrtljivega držala 112x55x106 mm 112x55x106 mm – z vrtljivim držalom 132x81x163 mm 132x81x163 mm Vrsta zaščite IP 54 (zaščita pred prahom in vdorom vode) IP 54 (zaščita pred prahom in vdorom vode) A) Delovno območje se lahko zaradi neugodnih pogojev v okolici (na primer zaradi neposrednega sončnega sevanja) zmanjša. B) Nastane samo neprevodna umazanija, vendar lahko kljub temu občasno pride do prevodnosti, ki jo povzroči kondenzat. Za nedvoumno identifikacijo vaše merilne naprave služi serijska številka (11) na tipski ploščici. Namestitev Namestitev/menjava baterij Za delovanje merilne naprave priporočamo uporabo alkalno- manganovih baterij. Odprite pokrov predalčka za baterije(6) in vstavite baterije. Pri tem pazite na pravilno polariteto baterij, ki mora ustrezati skici na notranji strani predala za bateriji. Če baterije postanejo šibkejše, opozorilna lučka baterij(2) utripa zeleno. Poleg tega vsakih 10min za pribl. 5sekund utripajo tudi laserske linije. Merilno napravo lahko po prvem utripanju uporabljate še pribl. 1 h. Ko se baterije izpraznijo, laserske linije pred samodejnim izklopom še enkrat utripnejo. Bateriji vedno zamenjajte sočasno. Uporabljajte zgolj baterije istega proizvajalca z enako zmogljivostjo. Downloaded from www.Manualslib.com manuals search engineu Če merilne naprave dalj časa ne boste uporabljali, iz nje odstranite bateriji. Pri daljšem skladiščenju lahko baterije korodirajo in se samodejno izpraznijo. Delo z vrtljivim držalomRM1 (glejte slikeA1– A3) Z vrtljivim držalom(13) lahko merilno napravo okrog središčne točke navpičnice, ki je ves čas vidna, vrtite za 360°. Tako lahko natančno usmerite laserske linije brez spremenjanja položaja merilne naprave. Merilno napravo z utorom(7) namestite na vodilo(14) vrtljivega držala(13) in merilno napravo do konca potisnite na ploščo. Če želite merilno napravo odstraniti, jo v obratni smeri povlecite z vrtljivega držala. Možnosti za namestitev vrtljivega držala: – stoje na ravni površini, – privijačeno na navpično površino, – s stropno sponko(17) na kovinskih stropnih letvah, – z magneti(16) na kovinsko površino. Delovanje Uporaba u Merilno napravo zavarujte pred vlago in neposrednim sončnim sevanjem. u Merilne naprave ne izpostavljajte ekstremnim temperaturam ali temperaturnim nihanjem. Merilne naprave na primer ne puščajte dalj časa v avtomobilu. Počakajte, da se temperatura merilne naprave pri večjih temperaturnih nihanjih najprej prilagodi, šele nato napravo uporabite. Pri ekstremnih temperaturah ali temperaturnih nihanjih se lahko zmanjša natančnost delovanja merilne naprave. u Preprečite močne udarce v merilno napravo in padce na tla. Po močnih zunanjih vplivih na merilno napravo morate pred nadaljevanjem dela vedno izvesti preverjanje natančnosti (glejte „Preverjanje natančnosti merilne naprave“, Stran207). u Med transportom izklopite merilno napravo. Ob izklopu se nihajna enota zapahne, saj bi se sicer pri močnem premikanju lahko poškodovala. Vklop/izklop Za vklop merilne naprave stikalo za vklop/izklop (8) potisnite v položaj „ On“ (za delo brez samodejnega niveliranja) ali v položaj „ On“ (za delo s samodejnim niveliranjem). Merilna naprava takoj po vklopu iz izstopnih odprtin(1) začne oddajati laserske žarke. u Laserskega žarka ne usmerjajte v osebe ali živali in ne glejte vanj, tudi ne iz večje razdalje. Za izklop merilne naprave stikalo za vklop/izklop (8) potisnite v položaj „Off“. Ob izklopu se nihajna enota zapahne. u Vklopljene merilne naprave nikoli ne puščajte brez nadzora. Po uporabi jo izklopite. Laserski žarek lahko zaslepi druge osebe. Pri prekoračitvi najvišje dovoljene delovne temperature 50°C se naprava izklopi, da zaščiti lasersko diodo. Po ohladitvi je merilna naprava spet pripravljena za delovanje in jo lahko ponovno vklopite. Samodejni izklop Če v času 120min ne pritisnete nobene tipke na merilni napravi, se ta za varčevanje baterij samodejno izklopi. Za vklop merilne naprave po samodejnem izklopu lahko stikalo za vklop/izklop(8) najprej potisnete v položaj „Off“ in merilno napravo ponovno vklopite oziroma pritisnete tipko za način delovanja „laserska točka“(4) ali tipko za način delovanja „laserska linija“(5). Začasno deaktiviranje samodejnega izklopa Za deaktivacijo samodejnega izklopa (ob vklopljeni merilni napravi) držite tipko za način delovanja „laserska linija“(5) pritisnjeno vsaj 3sekunde. Ko se samodejni izklop deaktivira, laserski žarki na kratko utripnejo in tako potrdijo izklop. Opomba: če delovna temperatura preseže 45°C, samodejnega izklopa ni mogoče deaktivirati. Če želite aktivirati samodejni izklop, izklopite merilno napravo in jo nato spet vklopite. Nastavitev načina delovanja Merilna naprava omogoča več načinov delovanja, med katerimi lahko kadar koli preklapljate: – Delovanje s križnima linijama in točkovno delovanje: merilna naprava prikaže eno vodoravno in eno navpično linijo v smeri naprej ter po eno zgornjo in spodnjo navpično točko. Laserske linije se križajo pod kotom 90°. – Vodoravno linijsko delovanje: merilna naprava prikaže eno vodoravno linijo v smeri naprej. – Navpično linijsko delovanje: merilna naprava prikaže eno navpično linijo v smeri naprej. Če merilna naprava stoji v prostoru, je navpična laserska linija prikazana na stropu čez zgornjo lasersko točko. Če merilna naprava stoji neposredno na zidu, je navpična laserska linija prikazana kot skoraj popolnoma krožna linija (360-stopinjska linija). – Točkovno delovanje: merilna naprava prikaže po eno navpično točko zgoraj in spodaj. Vse načine delovanja, razen točkovnega delovanja, lahko izberete s samodejnim niveliranjem ali brez njega. Slovenščina | 205 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine206 | Slovenščina 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Delo s samodejnim niveliranjem Vrstni red korakov Vodoravno linijsko delovanje Navpično linijsko delovanje Točkovno delovanje Prikaz za delo brez samodejnega niveliranja(3) Slika Stikalo za vklop/izklop(8) v položaju „ On“

Delovanje s križnima linijama Ne glede na nastavitve linijskega delovanja lahko vklopite ali izklopite točkovno delovanje: Enkrat pritisnite tipko za način delovanja „laserska točka“(4).

Dvakrat pritisnite tipko za način delovanja „laserska točka“(4).

Če merilna naprava ni v območju samodejnega niveliranja, laserske linije in/ali točke hitro utripajo. Če med delom s samodejnim niveliranjem preklopite v način „Delo brez samodejnega niveliranja“ (stikalo za vklop/ izklop(8) v položaju „ On“), se vedno vklopi prva možnost kombinacije prikazov tega načina. Delo brez samodejnega niveliranja Vrstni red korakov Vodoravno linijsko delovanje Navpično linijsko delovanje Točkovno delovanje Prikaz za delo brez samodejnega niveliranja(3) Slika Stikalo za vklop/izklop(8) v položaju „ On“

rdeča Trikrat pritisnite tipko za način delovanja „laserska linija“(5).

Delovanje s križnima linijama V načinu „Delo brez samodejnega niveliranja“ laserske linije neprekinjeno počasi utripajo. Če med delom brez samodejnega niveliranja preklopite v način „delo s samodejnim niveliranjem“ (stikalo za vklop/ izklop(8) v položaju „ On“), se vedno vklopi prva možna kombinacija prikazov tega načina. Samodejno niveliranje Delo s samodejnim niveliranjem (glejte slikeB1–E1) Merilno napravo postavite na vodoravno in trdno podlago ali jo pritrdite na vrtljivo držalo(13). Za delo s samodejnim niveliranjem stikalo za vklop/izklop (8) potisnite v položaj „ On“. Samodejno niveliranje se v območju samodejnega niveliranja ±4° samodejno uravna. Ko laserski žarki ne utripajo več, je merilna naprava uravnana. Laserski žarki začnejo hitro utripati, če samodejno niveliranje ni možno, npr. ker stojna ploskev merilne naprave od vodoravnice odstopa več kot 4°. V tem primeru postavite merilno napravo vodoravno in počakajte na samoniveliranje. Kakor hitro je merilna naprava znotraj območja samodejnega niveliranja ±4°, laserski žarki trajno svetijo. V primeru udarcev ali spremembe položaja med delovanjem merilna naprava samodejno ponovi niveliranje. Po niveliranju preverite položaj laserskih žarkov glede na referenčne točke, Downloaded from www.Manualslib.com manuals search engineda bi se tako izognili napakam zaradi premika merilne naprave. Delo brez samodejnega niveliranja (glejte slikoF1) Za delo brez samodejnega niveliranja stikalo za vklop/izklop (8) potisnite v položaj „ On“. Pri izklopljenem samodejnem niveliranju prikaz za delo brez samodejnega niveliranja (3) sveti rdeče, laserske linije pa neprestano počasi utripajo. Če je samodejno niveliranje izklopljeno, lahko merilno napravo prosto držite v roki ali pa jo položite na nagnjeno podlago. Laserski žarki morda ne bodo več potekali vzporedno drug z drugim. Preverjanje natančnosti merilne naprave Vplivi na natančnost Na natančnost niveliranja najbolj vpliva temperatura okolice. Še posebej temperaturne spremembe, ki potekajo od tal navzgor, lahko povzročijo odklanjanje laserskega žarka. Slojevitost temperature je v bližini tal največja, zato merilno napravo po možnosti namestite na stojalo, ki ga postavite na sredino delovne ploskve. Poleg zunanjih vplivov lahko odstopanja povzročajo tudi vplivi, ki so odvisni od posamezne naprave (kot so npr. padci ali močnejši udarci). Zato pred vsakim začetkom dela najprej preverite natančnost niveliranja. Vedno najprej preverite natančnost višine in niveliranja vodoravne laserske linije, nato pa natančnost niveliranja navpične laserske linije. Če merilna naprava pri preverjanju prekorači največje odstopanje, jo mora popraviti Boschev servis. Preverjanje natančnosti višine vodoravne linije Za preverjanje potrebujete prosto merilno območje dolžine 5m na trdni podlagi med dvema stenama A in B. – Merilno napravo namestite blizu steneA na stojalo ali jo postavite na trdno, ravno podlogo. Vključite merilno napravo. Izberite delovanje s križnima linijama s samodejnim niveliranjem.

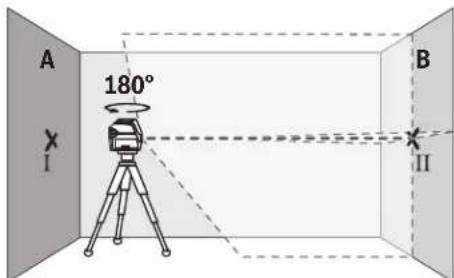

180° – Merilno napravo obrnite za 180°, počakajte, da se uravna in označite stičišče laserskih linij na nasprotni steni B (točka Ⅱ). – Merilno napravo brez vrtenja namestite v bližino stene B, jo vklopite in dovolite, da se uravna.

– Višino merilne naprave (s stojalom ali po potrebi s podlaganjem) naravnajte tako, da stičišče laserskih linij sovpada s točko Ⅱ, ki ste jo pred tem označili na steni B.

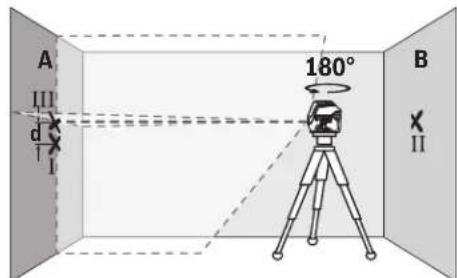

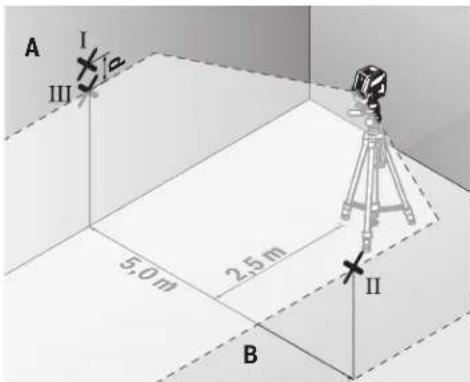

– Merilno napravo zavrtite za 180°, ne da bi pri tem spremenili višino. Usmerite jo v steno A, tako da bo navpična laserska linija potekala skozi prej označeno Ⅰ. Počakajte, da se merilna naprava uravna in označite stičišče laserskih linij na steni A (točka Ⅲ). – Razlika d označenih točk Ⅰ in Ⅲ na steni A pomeni dejansko višinsko odstopanje merilne naprave. Največje dovoljeno odstopanje na merilni razdalji 2×5m=10m znaša: 10m×± 0,3mm/m=± 3mm. Razlika d med točkama Ⅰ in Ⅲ sme znašati največ 3mm. Preverjanje natančnosti niveliranja vodoravne linije Za preverjanje potrebujete prosto ploskev z velikostjo približno 5×5m. Slovenščina | 207 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine208 | Slovenščina1 609 92A 4HE | (09.08.2018) Bosch Power Tools– Merilno napravo namestite na sredino med steniA in B nastativ ali pa jo odložite na trdno, ravno podlago. Izberitevodoravno linijsko delovanje s samodejnim niveliranjemin počakajte, da se merilna naprava uravna. 2,5 m 5,0 m

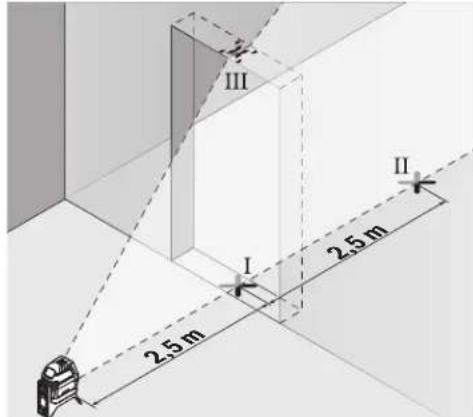

– Merilno napravo obrnite za 180°, jo postavite 5m stranod stene in počakajte, da se uravna.– Naravnajte višino merilne naprave tako (s stativom ali popotrebi s podlaganjem), da se sredina laserske linijetočno ujema s prej označeno točkoII na steniB.– Na steniA sredino laserske linije označite kot točkoIII(navpično nad oziroma pod točkoI). – Razlika d označenih točkⅠ in Ⅲ na steniA pomeni dejansko odstopanje merilne naprave od vodoravnice.Največje dovoljeno odstopanje na merilni razdalji2×5m=10m znaša: 10m×± 0,3mm/m=± 3mm. Razlika d med točkamaⅠ in Ⅲ sme znašati največ 3mm.Preverjanje natančnosti niveliranja navpične linijeZa preverjanje potrebujete odprtino za vrata, pri kateri je (natrdni podlagi) na vsaki strani vrat najmanj 2,5 m prostora.– Merilno napravo 2,5 m od odprtine vrat namestite natrdno, ravno podlago (ne na stojalo). Izberite navpičnolinijsko delovanje s samodejnim niveliranjem. Laserskolinijo usmerite na odprtino vrat in dovolite, da se merilnanaprava uravna. 2,5 m 2,5 m – Sredino navpične laserske linije označite na dnu odprtineza vrata (točka Ⅰ), na razdalji 5 m na drugi strani odprtineza vrata (točka Ⅱ) in na zgornjem robu odprtine za vrata(točka Ⅲ).

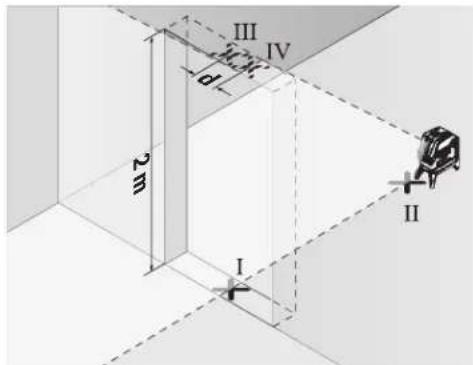

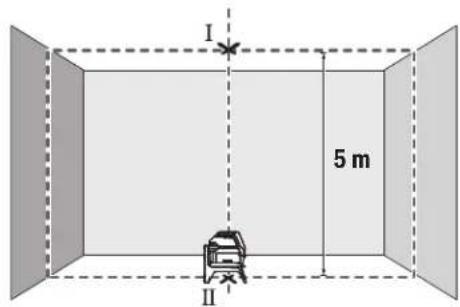

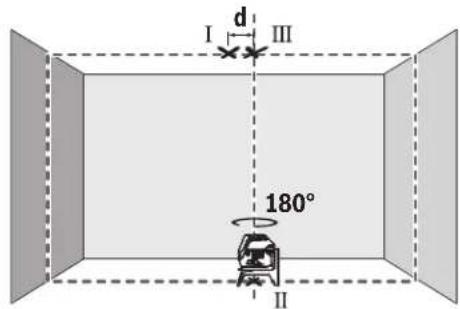

2 m – Merilno napravo zavrtite za 180° in jo na drugi straniodprtine za vrata postavite neposredno za točko Ⅱ.Dovolite, da se merilna naprava uravna, in navpičnolasersko linijo usmerite tako, da njeno središče potekanatančno skozi točki Ⅰ in Ⅱ.– Sredino laserske linije na zgornjem robu odprtine vratoznačite kot točko Ⅳ. – Razlika d označenih točk Ⅲ in Ⅳ pomeni dejansko odstopanje merilne naprave od navpičnice.– Izmerite višino odprtine za vrata.Največje dopustno odstopanje izračunate na naslednji način:dvojna višina odprtine vrat×0,3mm/mPrimer: pri višini odprtine vrat 2m sme največje dopustnoodstopanje znašati 2×2m×± 0,3mm/m=± 1,2mm. TočkiⅢ in Ⅳ smeta biti zato oddaljeni največ 1,2mm.Preverjanje natančnosti navpičniceZa preverjanje potrebujete prosto merilno razdaljo na trdnipodlogi z razdaljo pribl. 5m med tlemi in stropom. Downloaded from www.Manualslib.com manuals search engine– Merilno napravo namestite na vrtljivo držalo(13) in jo postavite na tla. Izberite točkovno delovanje in dovolite, da se merilna naprava uravna. 5 m – Označite sredino zgornje laserske točke na stropu (točkaⅠ). Poleg tega označite tudi sredino spodnje laserske točke na tleh (točkaⅡ). 180°
