สำหรับประเทศสมาชิกสหภาพยุโรปเท่านั้น: ตามระเบียบสหภาพยุโรป 2012/19/EU ต้องนำเครื่องมือวัด ที่ไม่สามารถใช้งานได้อีกต่อไป และตามระเบียบสหภาพยุโรป 2006/66/EC ต้องนำแบตเตอรี่แพ็ค/แบตเตอรี่ที่ชำรุดหรือใช้ แล้วไปเก็บแยกต่างหากและส่งเข้าสู่กระบวนการรีไซเคิลที่ เป็นมิตรต่อสิ่งแวดล้อม Bahasa Indonesia Petunjuk Keselamatan Petunjuk lengkap ini harus dibaca dan diperhatikan agar tidak terjadi bahaya dan Anda dapat bekerja dengan aman saat menggunakan alat ukur ini. Apabila alat ukur tidak digunakan sesuai dengan petunjuk yang disertakan, keamanan alat ukur dapat terganggu. Janganlah sekali-kali menutupi atau melepas label keselamatan kerja yang ada pada alat ukur ini. SIMPAN PETUNJUK INI DENGAN BAIK DAN BERIKAN KEPADA PEMILIK ALAT UKUR BERIKUTNYA. u Perhatian – jika perangkat pengoperasian atau perangkat pengaturan atau prosedur lain selain yang dituliskan di sini digunakan, hal ini dapat menyebabkan terjadinya paparan radiasi yang berbahaya. u Alat ukur dikirim dengan label peringatan (ditandai dengan gambar alat ukur di halaman grafis). u Jika teks pada tanda peringatan tidak tertulis dalam bahasa negara Anda, tempelkan label yang tersedia dalam bahasa negara Anda di atas label berbahasa Inggris sebelum Anda menggunakan alat untuk pertama kalinya. Jangan melihat sinar laser ataupun mengarahkannya kepada orang lain atau hewan baik secara langsung maupun dari pantulan. Sinar laser dapat membutakan seseorang, menyebabkan kecelakaan, atau merusak mata. u Jika radiasi laser mengenai mata, tutup mata Anda dan segera gerakkan kepala agar tidak terkena sorotan laser. u Jangan mengubah peralatan laser.u Jangan gunakan kacamata pelihat laser sebagai kacamata pelindung. Kacamata pelihat laser disediakan agar dapat mendeteksi laser dengan lebih baik, namun tidak melindungi dari sinar laser. u Jangan gunakan kacamata pelihat laser sebagai sunglasses atau di jalan raya. Kacamata pelihat laser tidak menawarkan perlindungan penuh terhadap sinar UV dan mengurangi persepsi warna. u Perbaiki alat ukur hanya di teknisi ahli resmi dan gunakan hanya suku cadang asli. Dengan demikian, keselamatan kerja dengan alat ukur ini selalu terjamin. u Jangan biarkan anak-anak menggunakan alat ukur laser tanpa pengawasan. Anda dapat secara tidak sengaja membuat orang menjadi buta. u Jangan mengoperasikan alat ukur di area yang berpotensi meledak yang di dalamnya terdapat cairan, gas, atau serbuk yang dapat terbakar. Di dalam Bahasa Indonesia | 277 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine278 | Bahasa Indonesia 1 609 92A 4HE | (09.08.2018) Bosch Power Tools alat pengukur dapat terjadi bunga api, yang lalu menyulut debu atau uap. Jangan meletakkan alat pengukur dan tripod putar di dekat alat pacu jantung. Medan magnet dari alat pengukur dan tripod putar akan mengganggu fungsi alat pacu jantung. u Jauhkan alat pengukur dan tripod putar dari media penyimpan data yang bersifat magnetis atau perangkat yang rentan terhadap medan magnet. Data dapat hilang secara permanen akibat efek magnet dari alat pengukur dan tripod putar. Spesifikasi produk dan performa Perhatikan ilustrasi yang terdapat pada bagian depan panduan pengoperasian. Tujuan penggunaan Alat pengukur dirancang untuk menentukan dan memeriksa garis horizontal dan vertikal dan juga titik tegak lurus. Alat ukur ditujukan untuk digunakan di dalam maupun di luar ruangan. Ilustrasi komponen Nomor-nomor pada ilustrasi komponen sesuai dengan gambar alat pengukur pada halaman gambar. (1) Outlet sinar laser (2) Indikator baterai (3) Simbol penggunaan tanpa levelling otomatis (4) Tombol mode pengoperasian titik laser (5) Tombol mode pengoperasian garis laser (6) Tutup kompartemen baterai (7) Alur pemandu (8) Tombol on/off (9) Dudukan tripod 1/4" (10) Dudukan tripod 5/8" (11) Nomor serial (12) Label peringatan laser (13) Tripod putar (RM1) (14) Rel pemandu (15) Lubang pengencang (16) Magnet (17) Penjepit

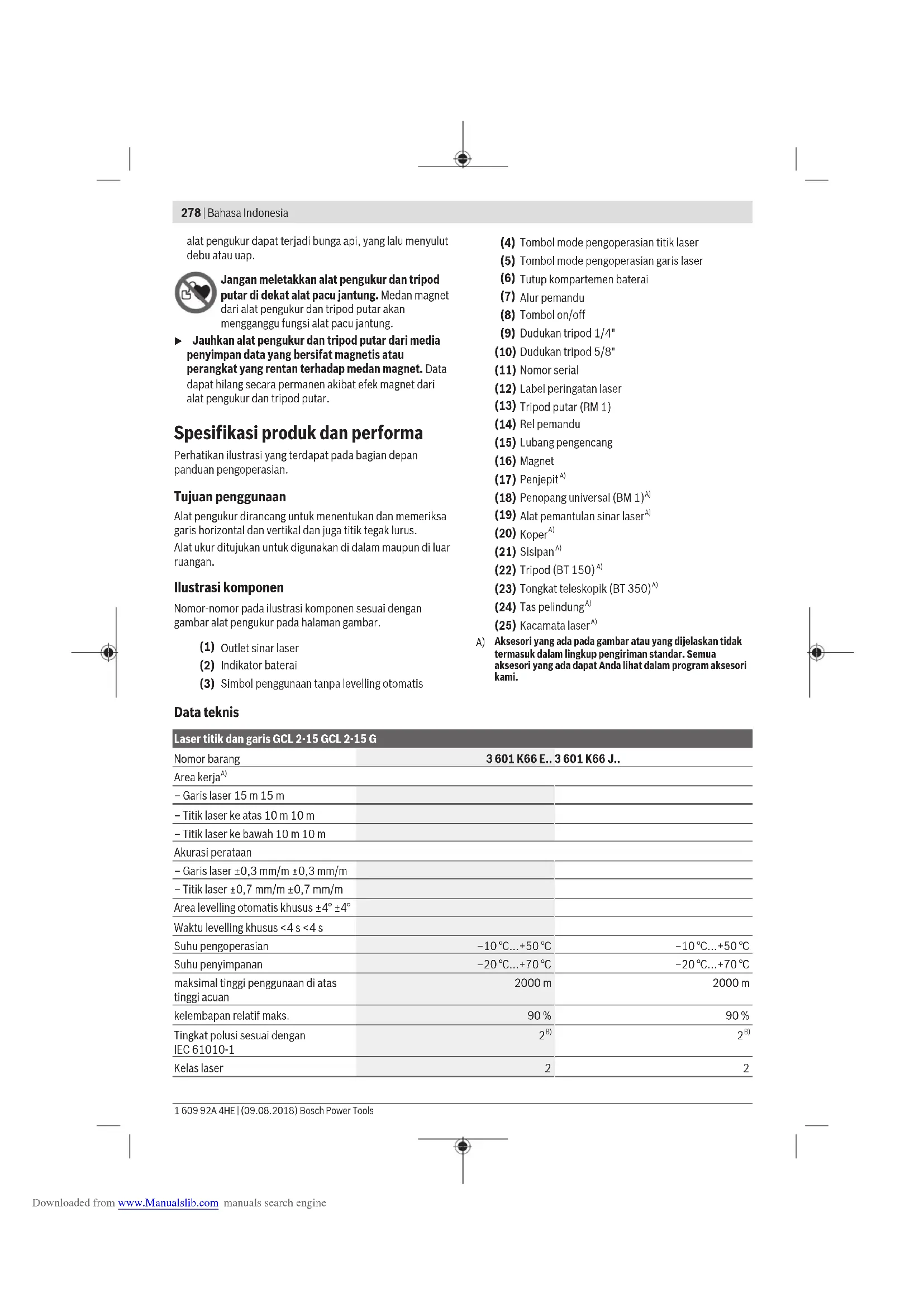

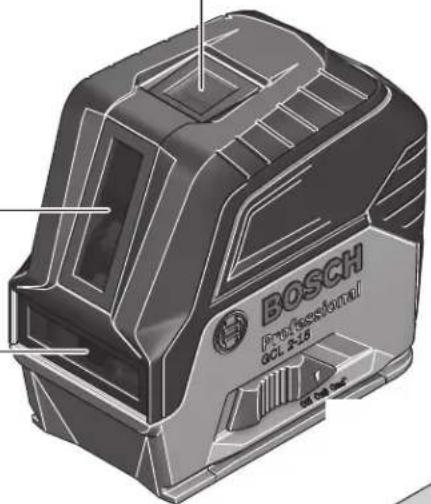

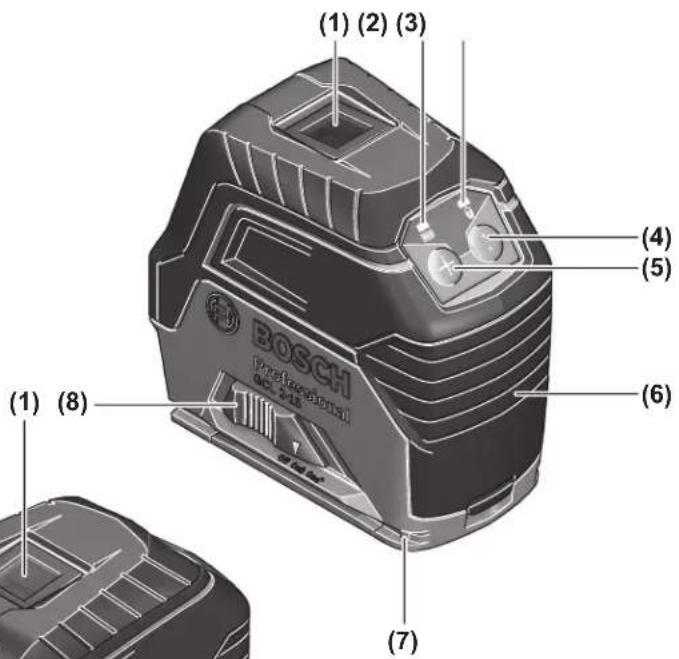

Aksesori yang ada pada gambar atau yang dijelaskan tidaktermasuk dalam lingkup pengiriman standar. Semuaaksesori yang ada dapat Anda lihat dalam program aksesorikami. Data teknis Laser titik dan garis GCL 2-15 GCL 2-15 G Nomor barang 3 601 K66 E.. 3 601 K66 J.. Area kerja

– Divergensi 0,8mrad (sudut satu putaran) 0,8mrad (sudut satu putaran) Dudukan tripod 1/4", 5/8" 1/4", 5/8" Baterai 3×1,5V LR6(AA) 3×1,5V LR6(AA) Durasi pengoperasian pada mode pengoperasian – Pengoperasian titik dan garis silang 6 h 6 h – Pengoperasian garis silang 8 h 8 h – Pengoperasian titik dan garis 12 h 10 h – Pengoperasian garis 16 h 12 h – Pengoperasian titik 22 h 22 h Berat sesuai dengan EPTA-Procedure 01:2014 0,49 kg 0,49 kg Dimensi (panjang × lebar × tinggi) – tanpa tripod putar 112 × 55 × 106 mm 112 × 55 × 106 mm – dengan tripod putar 132 × 81 × 163 mm 132 × 81 × 163 mm Jenis keamanan IP 54 (terlindung dari debu dan percikan air) IP 54 (terlindung dari debu dan percikan air) A) Area kerja dapat berkurang akibat keadaan lingkungan yang tidak menguntungkan (seperti sinar matahari langsung). B) Hanya polusi nonkonduktif yang terjadi, namun terkadang muncul konduktivitas sementara yang disebabkan oleh kondensasi. Untuk mengidentifikasi alat ukur secara jelas terdapat nomor seri (11) pada label tipe. Cara memasang Memasang/mengganti baterai Untuk pengoperasian alat ukur disarankan memakai baterai mangan alkali. Buka penutup kompartemen baterai(6) dan masukkan baterai. Pastikan baterai terpasang pada posisi kutub yang benar sesuai gambar di dalam kompartemen baterai. Display kapasitas baterai (2) berkedip hijausaat baterai lemah. Selain itu, garis laser berkedip selama 5 detik setiap 10 menit. Alat pengukur masih dapat dioperasikan selama sekitar 1 jam setelah kedipan pertama. Jika baterai habis, garis laser berkedip sekali lagi dan langsung padam secara otomatis. Selalu ganti semua baterai sekaligus. Hanya gunakan baterai dari produsen dan dengan kapasitas yang sama. u Keluarkan baterai dari alat ukur jika tidak digunakan dalam waktu yang lama. Jika baterai disimpan untuk waktu yang lama, baterai dapat berkarat dan dayanya akan habis dengan sendirinya. Penggunaan dengan tripod putar RM1 (lihat gambarA1–A3) Dengan bantuan tripod putar(13) alat pengukur dapat diputar sebesar 360° pada titik pusat. Untuk itu, garis laser dapat diatur secara tepat tanpa mengubah posisi alat pengukur. Letakkan alat pengukur dengan menggunakan slot pemandu(7) pada rel pemandu(14) tripod putar(13), dan geser alat pengukur pada platform hingga maksimal. Untuk melepas, tarik alat pengukur dari tripod putar ke arah berlawanan. Pilihan posisi tripod putar: – berdiri di atas tempat datar, – dipasang di tempat miring, – dihubungkan dengan penjepit(17) pada lis profil dari logam, – dengan bantuan magnet(16) di permukaan logam. Bahasa Indonesia | 279 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine280 | Bahasa Indonesia 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Penggunaan Cara penggunaan u Lindungilah alat ukur dari cairan dan sinar matahari langsung. u Jauhkan alat ukur dari suhu atau perubahan suhu yang ekstrem. Jangan biarkan alat ukur berada terlalu lama di dalam kendaraan. Biarkan alat ukur menyesuaikan suhu lingkungan sebelum dioperasikan saat terjadi perubahan suhu yang drastis. Pada suhu yang ekstrem atau terjadi perubahan suhu yang drastis, ketepatan alat ukur dapat terganggu. u Hindari guncangan atau benturan yang keras pada alat ukur. Apabila setelah terjadi pengaruh eksternal yang kuat pada alat ukur, disarankan untuk memeriksa akurasi alat ukur sebelum digunakan kembali (lihat „Pemeriksaan keakuratan alat ukur“, Halaman282). u Matikan alat ukur saat memindahkan. Jika alat ukur dimatikan, unit pendulum akan terkunci yang dapat rusak jika terkena guncangan. Mengaktifkan/menonaktifkan perkakas listrik Untuk mengaktifkan alat pengukur, geser tombol on/off (8) ke posisi " On" (untuk penggunaan tanpa levelling otomatis) atau ke posisi " On" (untuk penggunaan dengan levelling otomatis). Alat pengukur segera mengeluarkan sinar laser dari outlet sinar laser(1), begitu dihidupkan. u Jangan mengarahkan sinar laser pada orang lain atau binatang dan jangan melihat ke sinar laser, juga tidak dari jarak jauh. Untuk mematikan alat ukur, geser tombol on/off (8) ke posisi "Off". Unit pendulum akan terkunci ketika alat dimatikan. u Jangan biarkan alat ukur yang aktif berada di luar pengawasan dan matikan alat ukur setelah digunakan. Sinar laser dapat menyilaukan mata orang lain. Saat suhu pengoperasian melebihi batas maksimum yang diperbolehkan sebesar 50°C, alat akan mati untuk melindungi dioda laser. Setelah alat pengukur menjadi dingin, alat pengukur siap dipakai dan bisa dihidupkan kembali. Penonaktifan otomatis Jika tidak ada tombol yang ditekan selama sekitar 120menit pada alat pengukur, alat pengukur secara otomatis akan mati untuk melindungi baterai. Untuk menyalakan kembali alat pengukur setelah dimatikan secara otomatis, tombol on/off dapat digeser(8) ke posisi "Off" dan nyalakan kembali alat pengukur, atau tekan tombol mode pengoperasian titik laser(4) atau mode pengoperasian garis laser(5). Mematikan sementara penonaktifan otomatis Untuk mematikan penonaktifan otomatis, tekan dan tahan tombol mode pengoperasian garis laser (saat alat pengukur diaktifkan)(5) setidaknya selama 3 detik. Jika fungsi tersebut dinonaktifkan, sinar laser akan berkedip sesaat sebagai konfirmasi. Catatan: Jika suhu pengoperasian sebesar 45°C terlampaui, penonaktifan otomatis tidak dapat lagi dimatikan. Untuk mengaktifkan penonaktifan otomatis, matikan dahulu alat ukur, kemudian hidupkan lagi. Menyetel mode pengoperasian Alat pengukur dilengkapi dengan beberapa mode pengoperasian yang dapat diganti sewaktu-waktu: – Pengoperasian titik dan garis silang: Alat pengukur menghasilkan garis laser horizontal dan vertikal ke depan serta titik laser vertikal ke atas dan bawah. Garis laser membentuk silang dengan sudut 90°. – Pengoperasian garis horizontal: Alat pengukur menghasilkan garis laser horizontal ke depan. – Pengoperasian garis secara vertikal: Alat pengukur menghasilkan garis laser vertikal ke depan. Saat mengatur posisi alat pengukur di dalam ruangan, garis laser vertikal ditampilkan di langit-langit melalui titik laser atas. Saat mengatur posisi alat pengukur langsung pada dinding, garis laser vertikal menghasilkan garis laser yang hampir melingkar penuh (garis 360°). – Pengoperasian titik: Alat pengukur menghasilkan titik laser vertikal ke atas dan ke bawah. Semua mode pengoperasian selain pengoperasian titik dapat dipilih dengan atau tanpa levelling otomatis. Bekerja dengan levelling otomatis Urutan langkah-langkah Pengopera- sian garis horizontal Pengopera- sian garis vertikal Pengopera- sian titik Simbol penggunaan tanpa levelling otomatis(3) Gambar Tombol on/off(8) di posisi " On"

Pengoperasian garis silang Pengoperasian garis dapat diaktifkan atau dinonaktifkan tanpa tergantung pada pengaturan pengoperasian garis: 1× Tekan tombol pengoperasian titik laser(4)

Garis laser dan/atau titik laser berkedip cepat jika alat pengukur berada di luar area levelling otomatis. Ketika alat sedang digunakan dengan levelling otomatis, lalu diubah ke mode "bekerja tanpa levelling otomatis" (tombol on/off(8) di posisi " On"), maka pilihan kombinasi display pertama diaktifkan pada mode ini. Bekerja tanpa levelling otomatis Urutan langkah-langkah Pengopera- sian garis horizontal Pengopera- sian garis vertikal Pengopera- sian titik Simbol penggunaan tanpa levelling otomatis(3) Gambar Tombol on/off(8) di posisi " On"

Pengoperasian garis silang Pada mode "Penggunaan tanpa levelling otomatis", garis laser terus berkedip dalam tempo lambat. Ketika alat sedang digunakan tanpa levelling otomatis, lalu diubah ke mode "bekerja dengan levelling otomatis" (tombol on/off(8) di posisi " On"), maka pilihan kombinasi display pertama diaktifkan pada mode ini. Levelling otomatis Bekerja dengan levelling otomatis (lihat gambarB1–E1) Pasang alat pengukur pada permukaan yang datar dan stabil atau kencangkan pada tripod putar(13). Untuk penggunaan dengan levelling otomatis, geser tombol on/off (8) ke posisi " On". Levelling otomatis akan menyeimbangkan kondisi yang tidak rata di dalam kisaran levelling otomatis sebesar ±4° secara otomatis. Begitu sinar laser tidak lagi berkedip, alat pengukur akan melakukan levelling. Jika levelling otomatis tidak dapat dilakukan, misalnya karena permukaan posisi alat pengukur menyimpang lebih dari 4° dari posisi horizontal, sinar laser akan berkedip dalam tempo cepat. Dalam hal ini, tempatkan alat pengukur secara mendatar dan tunggulah sampai dilakukan penyetelan otomatis. Begitu alat pengukur berada di dalam area levelling otomatis ±4°, sinar laser akan terus menyala. Jika selama pengoperasian, alat pengukur diguncangkan atau dipindahkan, alat pengukur akan melakukan levelling secara otomatis. Setelah penyetelan ini, periksalah posisi dari sinar laser-sinar laser terhadap titik-titik patokan, untuk menghindarkan terjadinya kesalahan yang diakibatkan karena alat pengukur dipindahkan. Bekerja tanpa levelling otomatis (lihat gambarF1) Untuk penggunaan tanpa levelling otomatis, geser tombol on/off (8) ke posisi " On". Display penggunaan tanpa levelling otomatis (3) menyala merah saat levelling otomatis dimatikan dan garis laser berkedip dalam tempo lambat. Jika levelling otomatis dimatikan, Anda dapat memegang alat pengukur dengan tangan atau menempatkan pada Bahasa Indonesia | 281 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine282 | Bahasa Indonesia 1 609 92A 4HE | (09.08.2018) Bosch Power Tools permukaan yang miring. Mungkin sinar-sinar laser tidak bersilangan secara tegak lurus. Pemeriksaan keakuratan alat ukur Pengaruh terhadap ketelitian Suhu sekitar memberikan pengaruh terbesar. Khususnya perbedaan suhu dari tanah ke atas dapat mempengaruhi sinar laser. Berhubung stratifikasi suhu di dekat tanah yang paling besar, alat ukur perlu dipasang pada tripod jika memungkinkan dan dipasang di tengah area pengerjaan. Selain pengaruh dari luar, pengaruh khusus perangkat juga dapat menyebabkan kerusakan (seperti misalnya benturan atau guncangan keras). Oleh karena itu, periksa ketepatan levelling terlebih dahulu sebelum memulai proses. Pertama periksa tingginya serta ketepatan perataan garis laser horizontal, kemudian ketepatan perataan garis leser vertikal. Jika pada pemeriksaan ketelitian ternyata hasil pengukuran alat ukur tidak tepat dan melebihi ambang batas maksimal, bawa alat ukur ke Service Center Bosch. Periksa ketepatan tinggi dari garis horizontal Untuk melakukan pemeriksaan ini diperlukan jarak kosong sepanjang 5m pada permukaan yang stabil di antara dua dinding A dan B. – Pasang alat pengukur di dekat dinding A pada tripod atau letakkan pada permukaan yang stabil dan rata. Nyalakan alat pengukur. Pilih pengoperasian garis silang dengan levelling otomatis.

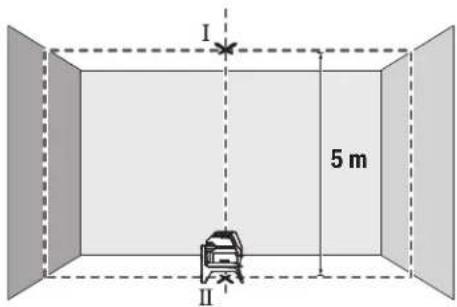

5 m – Bidikkan laser pada dinding A dan biarkan alat ukur melakukan levelling otomatis. Tandai bagian tengah titik di mana garis laser akan saling berpotongan pada dinding (titik Ⅰ).

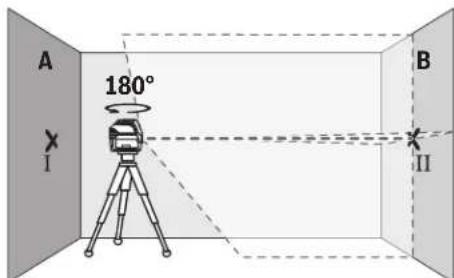

– Sesuaikan tinggi alat ukur (dengan bantuan tripod atau jika perlu ditopang) sehingga titik perpotongan garis laser tepat menyentuh titik yang ditandai sebelumnya Ⅱ pada dinding B.

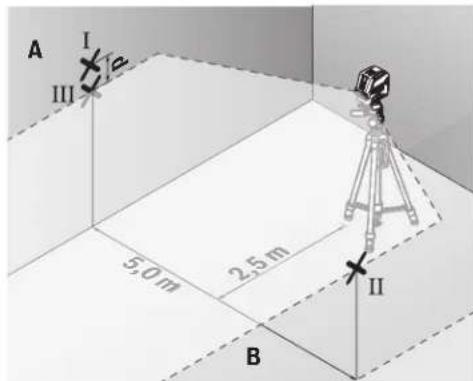

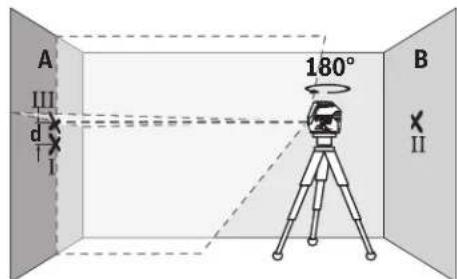

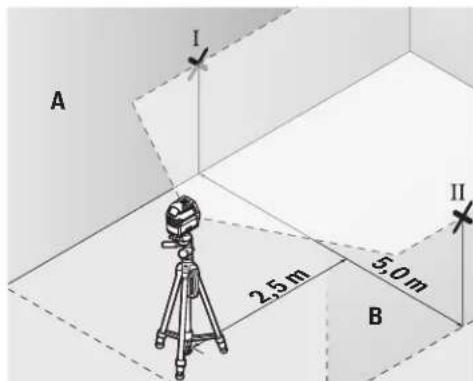

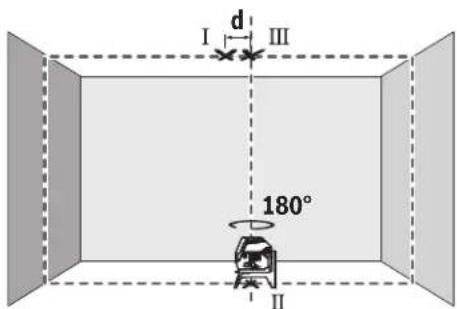

– Putar alat ukur sebesar 180° tanpa mengubah ketinggian. Arahkan alat ukur pada dinding A sehingga sehingga garis laser vertikal melewati titik yang telah ditandai Ⅰ. Biarkan alat ukur melakukan levelling secara otomatis dan tandai titik persimpangan garis laser di dinding A (titik Ⅲ). – Selisih d dari kedua titik yang ditandai Ⅰ dan Ⅲ pada dinding A memberikan deviasi ketinggian alat ukur yang sebenarnya. Pada jarak ukur 2×5m=10m simpangan maksimal yang diperbolehkan adalah sebesar: 10m×± 0,3mm/m=± 3mm. Selisih d antara titik Ⅰ dan Ⅲ hanya diperbolehkan maksimum 3mm. Periksa ketepatan perataan garis laser horizontal Untuk pemeriksaan, diperlukan permukaan kosong sekitar 5×5m. – Pasang alat pengukur di bagian tengah antara dinding A dan B pada tripod atau letakkan pada permukaan yang stabil dan rata. Pilih pengoperasian garis horizontal dengan levelling otomatis dan biarkan alat pengukur memulai penyetelan level. Downloaded from www.Manualslib.com manuals search engine2,5 m 5,0 m

– Pada jarak 2,5m dari alat ukur, tandai titik tengah garislaser (titik Ⅰ pada dinding A dan titik Ⅱ pada dinding B)pada kedua dinding. 2,5 m

– Pasang alat pengukur dengan diputar sebesar 180° padajarak 5m dan biarkan alat ukur melakukan levelling.– Sesuaikan alat ukur pada ketinggian yang cukup (denganbantuan tripod atau dengan alas jika perlu), hingga titiktengah garis laser tepat berada sebelum titik ⅠI dan padadinding B.– Tandai titik tengah garis laser pada dinding A sebagai titikⅢ (vertika melalui dan di bawah titik Ⅰ). – Selisih d dari kedua titik yang ditandai Ⅰ dan Ⅲ pada dinding A memberikan deviasi alat ukur pada garishorizontal.Pada jarak ukur 2×5m=10m simpangan maksimal yangdiperbolehkan adalah sebesar: 10m×± 0,3mm/m=± 3mm. Selisih d antara titik Ⅰ dan Ⅲ hanya diperbolehkan maksimum 3mm.Memeriksa ketelitian pengukuran garis tegak lurusUntuk melakukan pemeriksaan ini diperlukan bukaan pintudengan setiap sisi pintu minimal 2,5 m.– Pasang alat pengukur pada jarak 2,5m dari bukaan pintudi atas permukaan tanah yang solid dan datar (tidak diatas tripod). Pilih pengoperasian garis vertikal denganlevelling otomatis. Arahkan garis laser pada bukaan pintudan biarkan alat pengukur memulai penyetelan level. 2,5 m 2,5 m – Tandai tengah garis laser vertikal di bagian bawah bukaanpintu (titik Ⅰ), pada jarak 5m di sisi lain pada bukaan pintu(titik Ⅱ) dan di tepi atas bukaan pintu (titik Ⅲ).

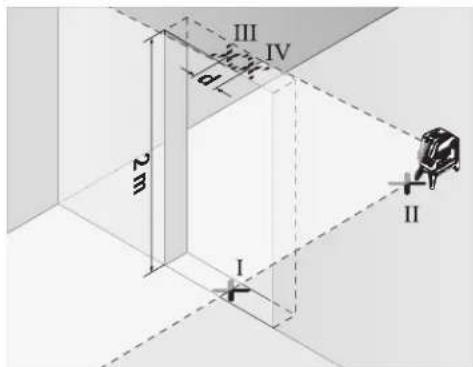

2 m – Putar alat ukur sebesar 180° dan letakkan pada sisi laindari bukaan pintu tepat di belakang titik Ⅱ. Biarkan alatukur melakukan levelling dan sesuaikan garis laservertikal sehingga titik tengahnya tepat melewati titik Ⅰ danⅡ.– Tandai titik tengah garis laser di bagian atas bukaan pintusebagai titik Ⅳ. – Selisih d dari kedua titik yang ditandai Ⅲ dan Ⅳ menyatakan deviasi alat ukur untuk garis vertikal.– Ukur tinggi bukaan pintu.Simpangan maksimal yang diperbolehkan dihitung sebagaiberikut:dua kali tinggi bukaan pintu×0,3mm/mcontoh: Pada ketinggian bukaan pintu 2m simpanganmaksimal diperbolehkan sebesar 2×2m×± 0,3mm/m=± 1,2mm. Titik Ⅲ dan Ⅳ dapat terpisah maksimal sejauh 1,2mm.Memeriksa ketepatan tegak lurusUntuk melakukan pemeriksaan ini diperlukan jarak kosongdengan jarak sekitar 5m pada permukaan yang stabil antaralantai dan langit-langit.Bahasa Indonesia | 283Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine284 | Bahasa Indonesia 1 609 92A 4HE | (09.08.2018) Bosch Power Tools – Pasang alat pengukur di atas tripod putar(13) dan letakkan di atas lantai. Pilih pengoperasian titik dan biarkan alat pengukur memulai penyetelan level. 5 m – Tandai pusat titik laser atas pada penutup (titik Ⅰ). Selain itu, tandai pusat titik laser bawah di atas lantai (titik Ⅱ). 180°
