LIETOŠANAS INSTRUKCIJA GCL 215 Professional BOSCH

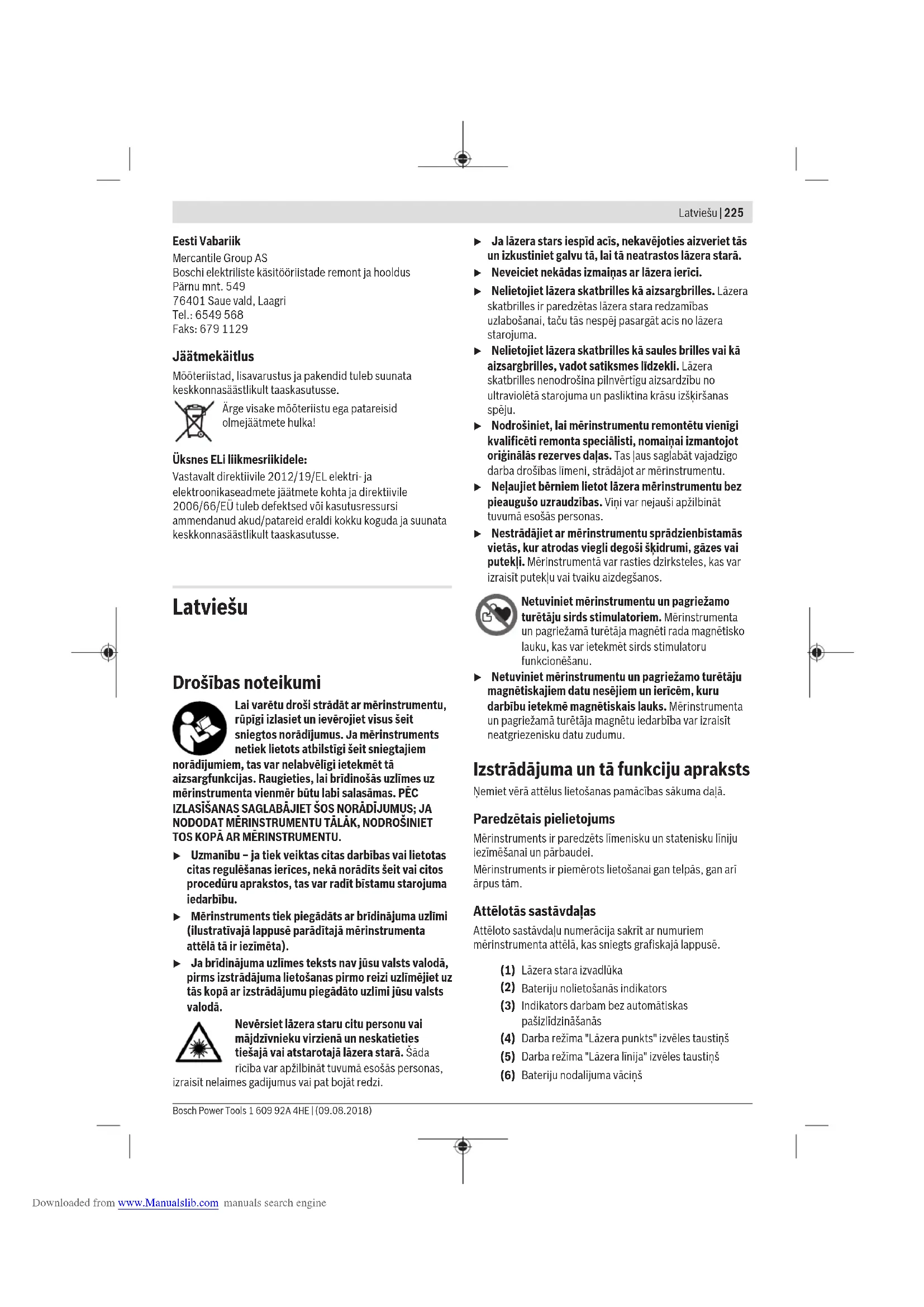

(18) Universāls turētājs (BM1)

(19) Lāzera mērķplāksne

(22) Statīvs (BT150)

Šeit attēlotie vai aprakstītie piederumi neietilpst standarta piegādes komplektā. Pilns pārskats par izstrādājuma piederumiem ir sniegts mūsu piederumu katalogā. Tehniskie parametri Punkta un līnijas lāzers GCL 2-15 GCL 2-15 G Izstrādājuma numurs 3 601 K66 E.. 3 601 K66 J.. Darbības tālums

– lāzera līnijām 15 m 15 m – augšupvērstajam lāzera punktam 10 m 10 m – lejupvērstajam lāzera punktam 10 m 10 m Pašizlīdzināšanās precizitāte – lāzera līnijām ±0,3 mm/m ±0,3 mm/m – lāzera punktiem ±0,7 mm/m ±0,7 mm/m Pašizlīdzināšanās diapazons, tipiskā vērtība ±4° ±4° Pašizlīdzināšanās laiks, tipiskā vērtība <4 s <4 s Darba temperatūra –10°C...+50°C –10°C...+50°C Uzglabāšanas temperatūra –20 °C...+70 °C –20 °C...+70 °C Maks. darba augstums virs atskaites līmeņa 2000 m 2000 m Maks. relatīvais gaisa mitrums 90 % 90 % Piesārņojuma pakāpe atbilstoši standartam IEC61010-1

Lāzera klase 2 2 lāzera līnijām – Lāzera starojums 630–650 nm, <1 mW 500–540 nm, <10 mW – Lāzera stara krāsa sarkana zaļa – C

– Diverģence 0,8mrad (pilns leņķis) 0,8mrad (pilns leņķis) Vītne stiprināšanai uz statīva 1/4", 5/8" 1/4", 5/8" Baterijas 3×1,5V LR6(AA) 3×1,5V LR6(AA) Darbības laiks atkarībā no darba režīma: Downloaded from www.Manualslib.com manuals search enginePunkta un līnijas lāzers GCL 2-15 GCL 2-15 G – krustlīniju un punkta režīmā 6 st. 6 st. – krustlīniju režīmā 8 st. 8 st. – līniju un punkta režīmā 12 st. 10 st. – līniju režīmā 16 st. 12 st. – punkta režīmā 22 st. 22 st. Svars atbilstoši EPTA-Procedure 01:2014 0,49 kg 0,49 kg Izmēri (garums × platums × augstums) – bez pagriežamā turētāja 112 × 55 × 106 mm 112 × 55 × 106 mm – ar pagriežamo turētāju 132 × 81 × 163 mm 132 × 81 × 163 mm Aizsardzības tips IP 54 (aizsargāts no putekļiem un ūdens šļakatām) IP 54 (aizsargāts no putekļiem un ūdens šļakatām) A) Nelabvēlīgos darba apstākļos (piemēram, tiešos saules staros) darbības tālums var samazināties. B) Piezīme: parasti ir vērojams tikai elektronenevadošs piesārņojums, taču dažkārt ir sagaidāma kondensācijas izraisītas pagaidu elektrovadāmības parādīšanās. Mērinstrumenta viennozīmīgai identifikācijai kalpo sērijas numurs (11), kas atrodams uz tā marķējuma plāksnītes. Montāža Bateriju ievietošana/nomaiņa Mērinstrumenta darbināšanai ieteicams izmantot sārma- mangāna baterijas. Atlociet bateriju nodalījuma vāciņu(6) un ievietojiet nodalījumā baterijas. Ievērojiet pareizu bateriju pievienošanas polaritāti, kas attēlota bateriju nodalījumā. Ja baterijas ir nolietojušās, bateriju nolietošanās indikators (2) mirgo zaļā krāsā. Bez tam lāzera stari ik pēc 10 minūtēm mirgo aptuveni 5 sekundes ilgi. Pēc pirmās nomirgošanas mērinstruments spēj darboties vēl aptuveni 1 stundu. Ja baterijas ir nolietojušās, lāzera stari vienreiz nomirgo tieši pirms mērinstrumenta automātiskās izslēgšanās. Vienlaicīgi nomainiet visas nolietotās baterijas. Nomaiņai izmantojiet vienā firmā ražotas baterijas ar vienādu ietilpību. u Ja mērinstruments ilgāku laiku netiek lietots, izņemiet no tā baterijas. Ilgstošas uzglabāšanas laikā baterijas var korodēt vai izlādēties. Darbs ar pagriežamo turētāju RM1 (attēlsA1– A3) Ar pagriežamā turētāja(13) palīdzību mērinstrumentu var pagriezt 360 robežās ap centrālo svērteņa punktu, kas ir pastāvīgi redzams. Tas dod iespēju vienkārši izlīdzināt lāzera staru veidotās līnijas, nemainot mērinstrumenta stāvokli. Novietojiet mērinstrumentu ar vadotnes gropi(7) uz vadotnes sliedes (14) uz pagriežamā turētāja(13), un līdz galam uzbīdiet mērinstrumentu uz platformas. Lai atvienotu mērinstrumentu, novelciet to no pagriežamā turētāja, pārvietojot virzienā, kas ir pretējs iepriekš izmantotajam. Pagriežamā turētāja nostiprināšanas iespējas: – novietošana uz līdzenas, līmeniskas virsmas, – nostiprināšana, pieskrūvējot uz stateniskas virsmas, – nostiprināšana uz metāla griestu līstēm, izmantojot turētāju stiprināšanai pie griestiem(17), – nostiprināšana ar magnētu(16) palīdzību uz metāliskām virsmām. Lietošana Uzsākot lietošanu u Sargājiet mērinstrumentu no mitruma un saules staru tiešas iedarbības. u Nepakļaujiet instrumentu ļoti augstas vai ļoti zemas temperatūras iedarbībai un straujām temperatūras izmaiņām. Piemēram, neatstājiet mērinstrumentu uz ilgāku laiku automašīnā. Lielu temperatūras svārstību gadījumā pirms mērinstrumenta lietošanas nogaidiet, līdz tā temperatūra izlīdzinās ar apkārtējās vides temperatūru. Ekstremālu temperatūras vērtību vai strauju temperatūras izmaiņu iedarbība uz mērinstrumentu var nelabvēlīgi ietekmēt tā precizitāti. u Sargājiet mērinstrumentu no stipriem triecieniem, neļaujiet tam krist. Ja mērinstruments ir ticis pakļauts stiprai mehāniskai iedarbībai, pirms darba turpināšanas vienmēr jāpārbauda tā precizitāte, kā norādīts sadaļā (skatīt „Mērinstrumenta precizitātes pārbaude“, Lappuse229). u Transportēšanas laikā izslēdziet mērinstrumentu. Izslēdzot mērinstrumentu, tiek fiksēts svārsta mezgls, kas spēcīgu svārstību iespaidā varētu tikt bojāts. Ieslēgšana un izslēgšana Lai ieslēgtu mērinstrumentu, pārbīdiet ieslēdzēju (8) stāvoklī „ On“ (Ieslēgts ) (strādājot bez automātiskās pašizlīdzināšanās) vai arī stāvoklī „ On“ (Ieslēgts) (strādājot ar automātisko pašizlīdzināšanos). Tūlīt pēc Latviešu | 227 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine228 | Latviešu 1 609 92A 4HE | (09.08.2018) Bosch Power Tools mērinstrumenta ieslēgšanas no tā izvadlūkas(1) tiek izstaroti lāzera stari. u Nevērsiet lāzera staru citu personu vai mājdzīvnieku virzienā un neskatieties lāzera starā pat no liela attāluma. Lai izslēgtu mērinstrumentu, pārbīdiet ieslēdzēju (8) stāvoklī „Off“ (izslēgts). Izslēdzot mērinstrumentu, tiek fiksēts tā svārsta mezgls. u Neatstājiet ieslēgtu mērinstrumentu bez uzraudzības un pēc lietošanas to izslēdziet. Lāzera stars var apžilbināt tuvumā esošās personas. Automātiskās pašizlīdzināšanās funkcijas deaktivizēšanu apstiprina lāzera staru īslaicīga mirgošana. Norāde. Ja mērinstrumenta darba temperatūra pārsniedz vērtību 45°C, automātiskās izslēgšanās funkciju vairs nav iespējams deaktivizēt. Lai aktivizētu automātiskās pašizlīdzināšanās funkciju, izslēdziet un no jauna ieslēdziet mērinstrumentu. Darba režīma izvēle Mērinstruments var darboties vairākos režīmos, kurus jebkurā brīdi var viegli mainīt: – Darbs krustlīniju un punkta režīmā: mērinstruments projicē vienu līmenisku lāzera līniju un vienu statenisku lāzera līniju, kas vērstas uz priekšpusi, kā arī pa vienam stateniski vērstam lāzera punktam virzienā uz augšu un uz leju. Lāzera staru veidotās līnijas krustojas 90° leņķī. – Darbs līmeniskas līnijas režīmā: mērinstruments projicē vienu uz priekšpusi vērstu līmenisku lāzera līniju. – Darbs stateniskas līnijas režīmā: mērinstruments projicē vienu uz priekšpusi vērstu statenisku lāzera līniju. Novietojot mērinstrumentu telpā, tas virs augšējā lāzera punkta projicē uz telpas griestiem statenisku lāzera līniju. Novietojot mērinstrumentu tieši kādas sienas tuvumā, stateniskā lāzera līnija aptver gandrīz pilnīgi visu telpu (tiek veidota lāzera līnija ar 360° aptvērumu). – Darbs punkta režīmā: mērinstruments veido pa vienam stateniski vērstam lāzera punktam virzienā uz augšu un uz leju. Mērinstrumentu var izmantot jebkurā no minētajiem darba režīmiem ar automātisko pašizlīdzināšanos vai bez tās. Ja tiek pārsniegta maksimāli pieļaujamā darba temperatūra, kas ir 50°C, mērinstruments automātiski izslēdzas, šādi pa- sargājot no sabojāšanās lāzera diodi. Pēc atdzišanas mērin- struments atkal ir gatavs darbam, un to no jauna var ieslēgt. Automātiska izslēgšanās Ja aptuveni 120minūtes netiek nospiests neviens no mērinstrumenta taustiņiem, tas automātiski izslēdzas, šādi taupot baterijas. Automātiskās izslēgšanās funkcijas deaktivizēšana Lai deaktivizētu automātiskās pašizlīdzināšanās funkciju, nospiediet ieslēgta lāzera darba režīma "Lāzera līnija" izvēles taustiņu (5) un turiet to nospiestu vismaz 3s ilgi. Darbs ar automātisko pašizlīdzināšanos Darbību secība Darbs līmeniskas līnijas režīmā Darbs stateniskas līnijas režīmā Darbs punkta režīmā Indikators darbam bez automātiskas pašizlīdzināšanās (3) Attēls Pārvietojiet ieslēdzēju(8) stāvoklī „ On“ (Ieslēgts)

Darbs krustlīniju režīmā 1× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

2× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

3× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

4× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

Darbs krustlīniju režīmā Neatkarīgi no līniju režīma iestādījumiem, mērinstrumentam ir iespējams aktivizēt vai deaktivizēt arī punkta režīmu: 1× nospiediet lāzera darba režīma "Lāzera punkts" izvēles taustiņu(4)

2× nospiediet lāzera darba režīma "Lāzera punkts" izvēles taustiņu(4)

Lai mērinstrumentu pēc automātiskas izslēgšanās no jauna ieslēgtu, ieslēdzēju (8) var vispirms pārbīdīt stāvoklī „Off“ (Izslēgts) un tad no jauna ieslēgt mērinstrumentu, kā arī var nospiest lāzera darba režīma "Lāzera punkts" izvēles taustiņu (4) vai darba režīma "Lāzera līnija" izvēles taustiņu (5). Downloaded from www.Manualslib.com manuals search engineJa mērinstrumenta noliece pārsniedz pašizlīdzināšanās diapazona robežas, lāzera staru veidotās līnijas un/vai punkti ātri mirgo. Ja mērinstruments darbojas ar automātisko pašizlīdzināšanos, pārejiet režīmā "Darbs bez automātiskās pašizlīdzināšanās" (pārvietojiet ieslēdzēju (8) stāvoklī „ On“(Ieslēgts)), kas vienmēr tiek piedāvāts kā pirmā kombinācijas iespēja šī režīma aktivizēšanai, to norādot ar indikatoru palīdzību. Darbs bez automātiskās pašizlīdzināšanās Darbību secība Darbs līmeniskas līnijas režīmā Darbs stateniskas līnijas režīmā Darbs punkta režīmā Indikators darbam bez automātiskas pašizlīdzināšanās (3) Attēls Pārbīdiet ieslēdzēju(8) stāvoklī „ On“ (Ieslēgts)

Darbs krustlīniju režīmā 1× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

sarkana 2× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

sarkana 3× nospiediet lāzera darba režīma "Lāzera līnija" izvēles taustiņu(5)

krustlīniju režīmā Režīmā "Darbs bez automātiskās pašizlīdzināšanās" lāzera līnijas ilgstoši lēni mirgo. Ja mērinstruments darbojas ar automātisko pašizlīdzināšanos, pārejiet režīmā „Darbs bez automātiskās pašizlīdzināšanās“ (pārvietojiet ieslēdzēju (8) stāvoklī „ On“) (Ieslēgts), kas vienmēr tiek piedāvāts kā pirmā kombinācijas iespēja šī režīma aktivizēšanai, to norādot ar indikatoru palīdzību. Automātiskā pašizlīdzināšanās Darbs ar automātisko pašizlīdzināšanos (attēlsB1–E1) Novietojiet mērinstrumentu uz līmeniska, stingra pamata vai nostipriniet uz pagriežamā turētāja(13). Lai strādātu ar automātisko pašizlīdzināšanos, pārbīdiet ieslēdzēju (8) stāvoklī „ On“ (Ieslēgts). Pašizlīdzināšanās sistēma automātiski kompensē mērinstrumenta nolieci pašizlīdzināšanās diapazona robežās, kas ir ±4°. Ja lāzera stari vairs nemirgo, tas nozīmē, ka mērinstruments ir izlīdzinājies. Ja automātiskā pašizlīdzināšanās nav iespējama, piemēram, tad, ja noliece virsmai, uz kuras ir novietots mērinstruments, pārsniedz 4° no līmeniska stāvokļa, lāzera stari ātri mirgo. Šādā gadījumā novietojiet mērinstrumentu līmeniskā stāvoklī un nogaidiet, līdz beidzas pašizlīdzināšanās process. Līdzko mērinstrumenta noliece nonāk pašizlīdzināšanās diapazona robežas, kas ir ±4°, lāzera stari pārtrauc mirgot un iedegas pastāvīgi. Ja mērinstruments ir saņēmis triecienu vai ir izmainījies tā stāvoklis, automātiski sāk darboties pašizlīdzināšanās funkcija, kompensējot tā stāvokļa izmaiņas. Tomēr, lai izvairītos no kļūdām, pēc mērinstrumenta pašizlīdzināšanās lāzera staru stāvoklis jāpārbauda, savietojot to projicētos punktus ar kādu zināmu atskaites punktu. Darbs bez automātiskās pašizlīdzināšanās (attēlsF1) Lai strādātu bez automātiskās pašizlīdzināšanās, pārbīdiet ieslēdzēju (8) stāvoklī „ On“ (Ieslēgts). Ja ir izslēgta automātiskās pašizlīdzināšanās funkcija, indikators darbam bez automātiskas pašizlīdzināšanās (3) iedegas sarkanā krāsā un lāzera līnijas sāk mirgot lēnā tempā. Ja ir izslēgta automātiskās pašizlīdzināšanās funkcija, mērinstrumentu ir iespējams darbināt, brīvi turot rokā vai novietojot uz slīpas virsmas. Šādā gadījumā lāzera stari vairs var nebūt savstarpēji stingri perpendikulāri. Mērinstrumenta precizitātes pārbaude Faktori, kas ietekmē precizitāti Lāzera stara līmeņa precizitāti visstiprāk ietekmē apkārtējās vides temperatūra. Ievērojamu stara nolieci izsauc augšupvērstais temperatūras gradients zemes tuvumā. Tā kā temperatūras gradients zemes tuvumā ir vislielākais, mērinstrumentu vēlams nostiprināt uz statīva un novietot telpas vidū. Papildus ārējo faktoru iedarbībai, mērinstrumenta darbību var iespaidot arī īpaši faktori (piemēram, kritieni vai spēcīgi triecieni), kas var radīt mērījumu kļūdas. Tāpēc ik reizi pirms darba uzsākšanas pārbaudiet izlīdzināšanās precizitāti. Vienmēr vispirms pārbaudiet lāzera stara veidotās līmeniskās līnijas izlīdzināšanas precizitāti un tikai pēc tam – lāzera staru veidotās stateniskās līnijas izlīdzināšanas precizitāti. Ja mērinstrumenta precizitātes pārbaudes laikā tiek konstatēts, ka tā staru noliece pārsniedz maksimālo pieļaujamo vērtību, mērinstruments jānogādā remontam Bosch pilnvarotā remonta darbnīcā. Līmeniskās līnijas augstuma precizitātes pārbaude Pārbaudei nepieciešama brīva telpa ar līmenisku, stingru pamatu un 5m lielu attālumu starp divām sienām A unB. Latviešu | 229 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine230 | Latviešu 1 609 92A 4HE | (09.08.2018) Bosch Power Tools – Uzstādiet mērinstrumentu sienas A tuvumā, nostiprinot to uz statīva vai arī novietojot uz stingra, līmeniska pamata. Ieslēdziet mērinstrumentu. Izvēlieties krustlīniju darba režīmu ar automātisko pašizlīdzināšanos.

5 m – Vērsiet lāzera starus uz tuvāko sienu A un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process. Iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts I).

180° – Pagrieziet mērinstrumentu par 180°, nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz pretējās sienas B (punkts II). – Nepagriežot mērinstrumentu, novietojiet to sienas B tuvumā, ieslēdziet un nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process.

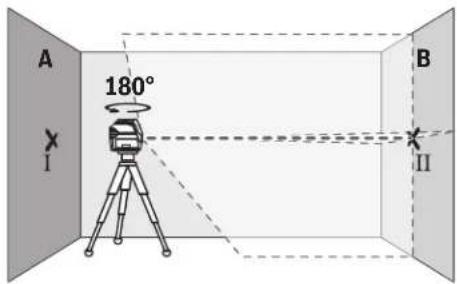

– Regulējot statīva augstumu vai lietojot piemērota biezuma paliktni, uzstādiet mērinstrumentu tādā augstumā, lai lāzera staru veidoto līniju krustošanās vietas viduspunkts precīzi sakristu ar iepriekš iezīmēto punktu II uz sienas B.

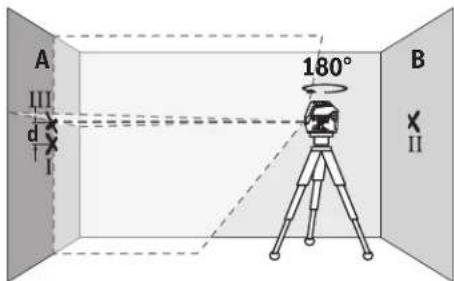

– Neizmainot mērinstrumenta augstumu, pagrieziet to par 180°. Vērsiet lāzera staru uz sienu A tā, lai tā veidotā vertikālā līnija ietu caur iepriekš iezīmēto punktu I. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās process, un tad iezīmējiet lāzera staru veidoto līniju krustošanās vietas viduspunktu uz sienas A (punkts III). – Attālums d starp abiem atzīmētajiem punktiem I un III uz sienas A ir vienāds ar mērinstrumenta lāzera stara veidotās horizontālās līnijas faktisko nolieci pēc augstuma šķērsass virzienā. Pie mērīšanas attāluma 2×5m=10m maksimālā pieļaujamā noliece ir šāda: 10m×± 0,3mm/m=± 3mm. No tā izriet, ka attālums d starp punktiemⅠ un Ⅲ nedrīkst pārsniegt 3mm. Līmeniskās līnijas izlīdzinājuma precizitātes pārbaude Pārbaudei nepieciešama brīvs laukums ar izmēriem aptuveni 5×5m. – Uzstādiet mērinstrumentu vidū starp sienām A un B, nostiprinot to uz statīva vai arī novietojot uz stingra, līmeniska pamata. Izvēlieties līmeniskās līnijas darba režīmu ar automātisko pašizlīdzināšanos un nogaidiet, līdz beidzas mērinstrumenta automātiskā pašizlīdzināšanās. 2,5 m 5,0 m

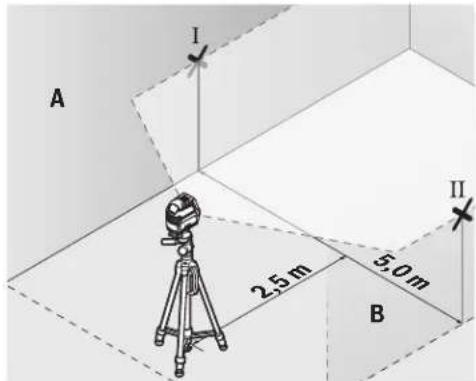

– 2,5 m attālumā no mērinstrumenta atzīmējiet uz abām sienām lāzera stara veidotās līnijas viduspunktus (punkts I uz sienas A un punkts II uz sienas B). Downloaded from www.Manualslib.com manuals search engine2,5 m

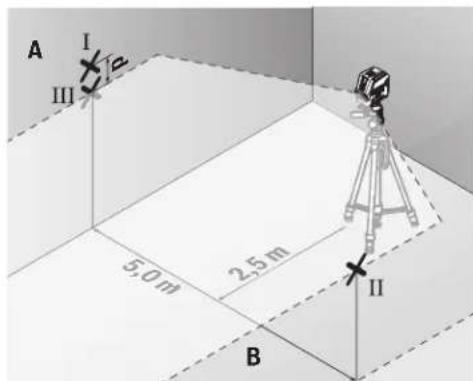

– Pagrieziet mērinstrumentu par 180°, pārvietojiet to 5 mattālumā un nogaidiet, līdz beidzas pašizlīdzināšanāsprocess.– Regulējot statīva augstumu vai lietojot piemērota biezumapaliktni, uzstādiet mērinstrumentu tādā augstumā, lailāzera stara veidotās līnijas vidus sakristu ar iepriekšatzīmēto punktu II uz sienas B.– Atzīmējiet lāzera stara veidotās līnijas vidu uz sienas A kāpunktu III (tieši virs vai zem punkta I).– Attālums d starp abiem atzīmētajiem punktiem I un III uzsienas A ir vienāds ar lāzera stara veidotās līmeniskāslīnijas faktisko nolieci no horizontāles.Pie mērīšanas attāluma 2×5m=10m maksimālāpieļaujamā noliece ir šāda: 10m×± 0,3mm/m=± 3mm. No tā izriet, ka attālums d starp punktiemⅠ un Ⅲ nedrīkst pārsniegt 3.Stateniskās līnijas izlīdzinājuma precizitātes pārbaudePārbaudei nepieciešams durvju atvērums, kuram katrā pusēatrodas vismaz 2,5 m plata brīva telpa ar līmenisku, stingrupamatu.– Novietojiet mērinstrumentu uz stingra, līdzena pamata2,5 m attālumā no durvju atvēruma (nenostiprinietmērinstrumentu uz statīva). Izvēlieties līmeniskās līnijasdarba režīmu ar automātisko pašizlīdzināšanos. Virzietlāzera starus uz durvju atvērumu un nogaidiet, līdzbeidzas mērinstrumenta automātiskā pašizlīdzināšanās. 2,5 m 2,5 m – Atzīmējiet lāzera stara veidotās vertikālās līnijasviduspunktu uz durvju atvēruma grīdas (punkts I), 5 mattālumā durvju atvēruma otrā pusē (punkts II), kā arī uzdurvju atvēruma augšējās malas (punkts III).

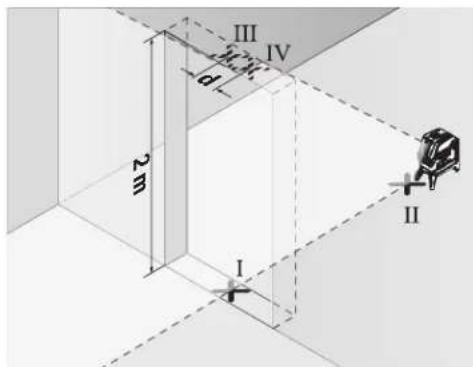

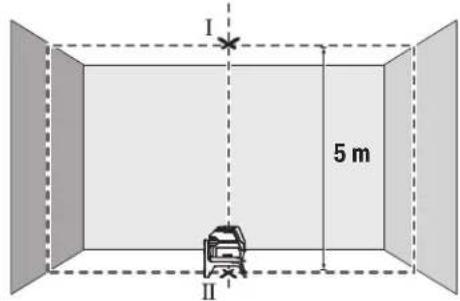

2 m – Pagrieziet mērinstrumentu par 180° un novietojiet todurvju atvēruma otrā pusē, tieši aiz punkta II. Nogaidiet,līdz beidzas mērinstrumenta pašizlīdzināšanās process,un pārvietojiet lāzera stara veidoto vertikālo līniju tā, laitās vidus precīzi šķērsotu punktus I un II.– Iezīmējiet lāzera stara veidotās līnijas vidu uz durvjuatvēruma augšējās malas kā punktu Ⅳ.– Attālums d starp abiem iezīmētajiem punktiem III un IV irvienāds ar mērinstrumenta lāzera stara veidotāsvertikālās līnijas faktisko nolieci no vertikāles.– Izmēriet durvju atvēruma augstumu.Maksimālo pieļaujamo nolieci var aprēķināt šādi:divkāršs durvju atvēruma augstums×0,3mm/mPiemērs: pie durvju atvēruma augstuma 2m maksimālāpieļaujamā noliece ir šāda: 2×2m×± 0,3mm/m=± 1,2mm. No tā izriet, ka attālums starp punktiemⅢ un Ⅳ nedrīkst pārsniegt 1,2mm. Svērteņa punkta projicēšanas precizitātePrecizitātes pārbaudei nepieciešama brīva telpa ar cietu,līdzenu pamatu un aptuveni 5m lielu attālumu starp grīdu ungriestiem.Latviešu | 231Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine232 | Latviešu 1 609 92A 4HE | (09.08.2018) Bosch Power Tools – Nostipriniet mērinstrumentu uz pagriežamā turētāja(13) un novietojiet to uz grīdas. Izvēlieties punkta darba režīmu un nogaidiet, līdz beidzas mērinstrumenta automātiskā pašizlīdzināšanās. 5 m – Atzīmējiet augšējā lāzera stara projicēšanas vietas viduspunktu uz griestiem (punkts I). Tad atzīmējiet apakšējā lāzera stara projicēšanas vietas viduspunktu uz grīdas (punkts II). 180°

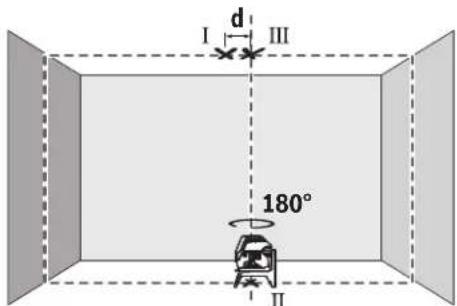

– Pagrieziet mērinstrumentu par 180°. Novietojiet mērinstrumentu tā, lai apakšējā lāzera stara projicēšanas vietas viduspunkts uz grīdas sakristu ar jau atzīmēto punktu II. Nogaidiet, līdz beidzas mērinstrumenta pašizlīdzināšanās. Atzīmējiet augšējā lāzera stara projicēšanas vietas viduspunktu uz griestiem (punkts III). – Attālums d starp abiem uz griestiem atzīmētajiem punktiem I un III ir vienāds ar mērinstrumenta faktisko nolieci no vertikāles. Maksimālo pieļaujamo nolieci var aprēķināt šādi: divkāršs attālums starp grīdu un griestiem×0,7mm/m. Piemērs: pie attāluma starp grīdu un griestiem 5m maksimālā pieļaujamā noliece ir šāda: 2×5m×± 0,7mm/m=± 7mm. No tā izriet, ka attālums starp punktiem Ⅰ unⅢ nedrīkst pārsniegt 7mm. Norādījumi darbam u Vienmēr veidojiet atzīmes lāzera stara veidotās līnijas vai punkta vidū. Lāzera stara projicētā apļa diametrs vai līnijas platums mainās līdz ar attālumu no lāzera. Darbs ar statīvu (papildpiederums) Statīvs ir ierīce ar regulējamu augstumu, kas paredzēta mērinstrumenta stabilai nostiprināšanai. Izmantojot mērinstrumenta 1/4" vītni (9) nostipriniet to uz statīva (22) vītnes vai arī uz parastā fotostatīva, ko var iegādāties tirdzniecības vietās. Lai mērinstrumentu nostiprinātu uz tirdzniecības vietās pieejama celtniecības statīva, izmantojiet 5/8" stiprinošo vītni (10). Stingri pieskrūvējiet mērinstrumentu ar statīva stiprinājuma skrūvi. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet statīvu. Nostiprināšana ar universālā turētāja palīdzību (papildpiederums) (attēls G) Ar universālā turētāja (18) palīdzību mērinstrumentu var nostiprināt, piemēram, uz stateniskām virsmām, caurulēm vai magnētiskiem materiāliem. Universālais turētājs ir izmantojams arī kā uz zemes novietojams statīvs, atvieglojot mērinstrumenta nostiprināšanu vēlamajā augstumā. Pirms mērinstrumenta ieslēgšanas aptuveni izlīdziniet universālo turētāju (18). Darbs ar lāzera mērķplāksni (attēlsG) Lāzera mērķplāksne (19) ļauj uzlabot lāzera staru redzamību nelabvēlīgos darba apstākļos un lielā attālumā. Lāzera mērķplāksnes (19) atstarojošā puse uzlabo lāzera staru līniju redzamību, bet caur tās caurspīdīgo pusi šīs līnijas ir izšķiramas arī no aizmugures. Lāzera skatbrilles (papildpiederums) Lāzera skatbrillēm piemīt īpašība aizturēt apkārtējo gaismu, tāpēc lāzera stars acīm liekas spilgtāks. u Nelietojiet lāzera skatbrilles kā aizsargbrilles. Lāzera skatbrilles ir paredzētas lāzera stara redzamības uzlabošanai, taču tās nespēj pasargāt acis no lāzera starojuma. u Nelietojiet lāzera skatbrilles kā saules brilles vai kā aizsargbrilles, vadot satiksmes līdzekli. Lāzera skatbrilles nenodrošina pilnvērtīgu aizsardzību no ultraviolētā starojuma un pasliktina krāsu izšķiršanas spēju. Darba operāciju piemēri (attēliB2–F2, GunH) Mērinstrumenta lietošanas piemēri ir sniegti grafiskajās lappusēs. Vienmēr novietojiet mērinstrumentu pārbaudāmās virsmas vai malas tuvumā un pirms mērījumu uzsākšanas nogaidiet, līdz beidzas tā pašizlīdzināšanās process. Vienmēr mēriet attālumu starp lāzera staru un kādu virsmu vai malu divos punktos, kas atrodas pēc iespējas tālāk viens no otra. Apkalpošana un apkope Apkalpošana un tīrīšana Uzturiet mērinstrumentu tīru. Neiegremdējiet mērinstrumentu ūdenī vai citos šķidrumos. Apslaukiet izstrādājumu ar mitru, mīkstu lupatiņu. Nelietojiet moduļa apkopei tīrīšanas līdzekļus vai šķīdinātājus. Regulāri un īpaši rūpīgi tīriet lāzera stara izvadlūku virsmas un sekojiet, lai uz tām neveidotos nosēdumi. Downloaded from www.Manualslib.com manuals search engineKlientu apkalpošanas dienests un konsultācijas par lietošanu Klientu apkalpošanas dienests atbildēs uz Jūsu jautājumiem par izstrādājumu remontu un apkalpošanu, kā arī par to rezerves daļām. Kopsalikuma attēlus un informāciju par rezerves daļām Jūs varat atrast interneta vietnē: www.bosch-pt.com Bosch konsultantu grupa palīdzēs Jums vislabākajā veidā rast atbildes uz jautājumiem par mūsu izstrādājumiem un to piederumiem. Pieprasot konsultācijas un pasūtot rezerves daļas, noteikti paziņojiet 10 zīmju izstrādājuma numuru, kas norādīts uz izstrādājuma marķējuma plāksnītes. Latvijas Republika Robert Bosch SIA Bosch elektroinstrumentu servisa centrs Mūkusalas ielā 97 LV-1004 Rīga Tālr.: 67146262 Telefakss: 67146263 E-pasts: service-pt@lv.bosch.com Atbrīvošanās no nolietotajiem izstrādājumiem Nolietotie mērinstrumenti, to piederumi un iesaiņojuma materiāli jāpārstrādā apkārtējai videi nekaitīgā veidā. Neizmetiet mērinstrumentu un baterijas sadzīves atkritumu tvertnē! Tikai EK valstīm. Atbilstoši Eiropas Savienības direktīvai 2012/19/ES, lietošanai nederīgie mērinstrumenti, kā arī, atbilstoši Eiropas Savienības direktīvai 2006/66/EK, bojātie vai nolietotie akumulatori un baterijas jāsavāc atsevišķi un jāpakļauj otrreizējai pārstrādei apkārtējai videi nekaitīgā veidā. Lietuvių k. Saugos nuorodos Kad su matavimo prietaisu dirbtumėte ne- pavojingai ir saugiai, perskaitykite visas nuorodas ir jų laikykitės. Jei matavimo prie- taisas naudojamas nesilaikant pateiktų nuo- rodų, gali būti pakenkta matavimo prietaise integruo- tiems apsauginiams įtaisams. Pasirūpinkite, kad įspėja- mieji ženklai ant matavimo prietaiso visada būtų įskaito- mi. IŠSAUGOKITE ŠIĄ INSTRUKCIJĄ IR ATIDUOKITE JĄ KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JĮ KITAM SAVININKUI. u Atsargiai – jei naudojami kitokie nei čia aprašyti val- dymo ar justavimo įrenginiai arba taikomi kitokie me- todai, spinduliavimas gali būti pavojingas. u Matavimo prietaisas tiekiamas su įspėjamuoju ženklu (pavaizduota matavimo prietaiso schemoje). u Jei įspėjamojo ženklo tekstas yra ne jūsų šalies kalba, prieš pradėdami naudoti pirmą kartą, ant įspėjamojo ženklo užklijuokite kartu su prietaisu pateiktą lipduką jūsų šalies kalba. Nenukreipkite lazerio spindulio į žmones ar gyvūnus ir patys nežiūrėkite į tiesioginį ar atspindėtą lazerio spindulį. Lazeriniais spin- duliais galite apakinti kitus žmones, sukelti ne- laimingus atsitikimus arba pakenkti akims. u Jei į akis buvo nukreipta lazerio spinduliuotė, akis rei- kia sąmoningai užmerkti ir nedelsiant patraukti galvą iš spindulio kelio. u Nedarykite jokių lazerinio įtaiso pakeitimų.u Akinių lazeriui matyti nenaudokite kaip apsauginių akinių. Akiniai lazeriui matyti yra skirti geriau identifikuoti lazerio spindulį; jie neapsaugo nuo lazerio spinduliuotės. u Akinių lazeriui matyti nenaudokite kaip akinių nuo saulės ar vairuodami transporto priemonę. Akiniai laze- riui matyti neužtikrina visiškos UV apsaugos ir sumažina spalvų atpažinimą. u Matavimo prietaisą turi taisyti tik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus ga- rantuota, kad matavimo prietaisas išliks saugus naudoti. u Saugokite, kad vaikai be suaugusiųjų priežiūros ne- naudotų lazerinio matavimo prietaiso. Jie netikėtai gali apakinti kitus asmenis. u Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degių skysčių, dujų ar dulkių. Matavimo prietaisui kibirkščiuojant, nuo kibirkščių gali užsidegti dul- kės arba susikaupę garai. Matavimo prietaiso ir sukamojo laikiklio nelai- kykite arti širdies stimuliatorių. Matavimo prie- taiso ir sukamojo laikiklio magnetai sukuria lauką, kuris gali pakenkti širdies stimuliatorių veikimui. u Matavimo prietaisą ir sukamąjį laikiklį laikykite toliau nuo magnetinių laikmenų ir magneto poveikiui jautrių prietaisų. Dėl matavimo prietaiso ir sukamojo laikiklio magnetų poveikio duomenys gali negrįžtamai dingti. Gaminio ir savybių aprašas Prašome atkreipti dėmesį į paveikslėlius priekinėje naudoji- mo instrukcijos dalyje. Naudojimas pagal paskirtį Matavimo prietaisas skirtas horizontalioms ir vertikalioms li- nijom nustatyti ir patikrinti bei statmens taškams pažymėti. Matavimo prietaisas skirtas naudoti viduje ir lauke. Lietuvių k. | 233 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine234 | Lietuvių k. 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Pavaizduoti prietaiso elementai Pavaizduotų sudedamųjų dalių numeriai atitinka matavimo prietaiso schemos numerius. (1) Lazerio spindulio išėjimo anga (2) Baterijos indikatorius (3) Darbo be automatinio niveliavimo įtaiso indikato- rius (4) Veikimo režimo Lazerio taškas mygtukas (5) Veikimo režimo Lazerio linija mygtukas (6) Baterijų skyriaus dangtelis (7) Kreipiamasis griovelis (8) Įjungimo-išjungimo jungiklis (9) Jungtis tvirtinti prie stovo 1/4" (10) Jungtis tvirtinti prie stovo 5/8" (11) Serijos numeris (12) Įspėjamasis lazerio spindulio ženklas (13) Sukamasis laikiklis (RM1) (14) Kreipiamasis bėgelis (15) Išilginė tvirtinimo išpjova (16) Magnetas (17) Spaustuvas tvirtinti prie lubųĮdėklas
