NAUDOJIMO INSTRUKCIJA GCL 215 Professional BOSCH

Lietuvi k. .Puslapis 233

日本語 241

中文 页 248

繁體中文. 255

HANKHO 262

Inu 269

Kad su matavimo prietaisu dirbtumete nepavojingai ir saugiai, perskaitykite visas nuorodas ir ju laikykites. Jei matavimo prietaisas naudojas nesilaikant pateiktu nuo

rodu, gali buti pakenkta matavimo prietaise integruo
tiems apsauginiams itaisams. Pasirupinkite, kad ispja
mieji zenklai ant matavimo prietaiso visada butejskaito
mi. ISSAUGOKITE SIA INSTRUKCJA IR ATIDUOKITE JA
KARTU SU MATAVIMO PRIETAISU, JEI PERDUODATE JI
KITAM SAVININKUI.

Atsargiai - jei naudojam kitokie nei cia aprasyti valdymo ar justavimo Irenginiai arba taikomi kitokie metodai, spindulivimas gali buti pavojingas.
Matavimo prietaisas tiekiamas suispéjamuju zenklu (pavaizduota matavimo prietaiso schemoje).
Jei ispéjamojo zenklo tekstas yra ne jusu salies kalba, pries pradédami naudoti pirma karta, ant ispéjamojo zenklo uzkliuokite kartu su prietaisu pateikta lipduka jusu salies kalba.

Nenukreipkite lazerio spindulio jzmones ar gyvunus ir patys neziurekite i tiesioginj ar atspindeta lazerio spinduli. Lazeriniais spinduliais galite apakinti kitus zmones, sukeltne

laimingus atsitikimus arba pakenkti akims.

• Jeijis buvo nukreipta lazerio spinduliuote, akis reikia samoningai uzmerkti ir nedelsiant patraukti galva is spindulio kelio.
  Nedarykite jokiu lazerinio itaiso pakeitimu.
  Akiniui lazeriui matyi nenaudokite kaip apsauginiu akiniu. Akinai lazeriui matyi yra skirti geriau identifikuoti lazerio spindulj; jie neapsaugo nuo lazerio spinduliuotes.
  Akiniu lazeriui matyti nenaudokite kaip akiniu nuo saules ar vairuodami transporte priemone. Akinai lazeriui matyti neuztikrina visiskos UV apsaugos irsumaina spalvy atpazinima.
  Matavimo prietaisa turi taisytik kvalifikuoti meistrai ir naudoti tik originalias atsargines dalis. Taip bus garantuota, kad matavimo prietaisas išlks saugus naudoti.
  Saugokite, kad vaikai be saaugusiju prieziros naudotu lazerinio matavimo prietaiso. Jie netiketai gali apakinti kitus asmenis.
  Nedirbkite su matavimo prietaisu sprogioje aplinkoje, kurioje yra degiu skysciu, duju ar dulkiu. Matavimo prietaisui kibirksciuojant, nuo kibirksciu gali uzsidegti dulk es arba susikaupe garai.

Matavimo prietaiso ir sukamoto laikiklio nelakykite arti sirdies stimulatori.i. Matavimo prietaiso ir sukamoto laikiklio magnetai sukuria lauka, kuris gali pakenkti sirdies stimulatori veikimui.

Matavimo prietaisa ir sukamaji laikikli laikykite toliau nuo magnetini laikmenu ir magneto poveikiui jautriu prietaisu. Del matavimo prietaiso ir sukamojo laikkio magnetu poveikio duomenys gali negrjztamai dingti.

Gaminio ir savybiu aprasas

Praśome atkreipti démesj paveikslélius priekinéje naudoji-mo instrukcijos dalyje.

Naudojimas pagal paskirtj

Matavimo prietaisas skirts horizontaliims ir vertikalioms linijom nustatyir patikrinti bei statmens taskams pazymeti.

Matavimo prietaisas skirts naudoti viduje ir lauke.

234 | Lietuvij k.

Pavaizduoti prietaiso elementai

Pavaizduotu sudedamju daliy numeroiai atitinka matavimo prietaiso schemos numerius.

(1) Lazerio spindulio isejimo anga
(2) Baterijos indicatorius
(3) Darbo be automatinio niveliavimo jtaiso indikatorius

(4) Veikimo rezimo Lazerio taškas mygtukas
(5) Veikimo rezimo Lazerio linja mygtukas
(6) Bateriju skyriaus dangtelis
(7) Kreipiamasis griovelis
(8) Jungimo-i'sjungimo jungiklis
(9) Jungtis tvirti pret stvo 1 / 4^n
(10) Jungtis tvirtinti prie stovo 5 / 8"
(11) Serijos numeris
(12) Jspejamasis lazerio spindulio zenklas

(13) Sukamasis laikiklis (RM 1)
(14) Kreipiamasis begelis
(15) Isilginé tvirtinimo ispjova
(16) Magnetas
(17) Spaustuvas tvirtinti prie lubjdeklas
(18) Universalus laikiklis (BM 1) ^A)
(19) Lazerio nusitakymo lentele
(20) Lagaminas
(21) Jddeklas
(22) Stovas (BT 150) ^A1
(23) Teleskopinis strypas (BT 350) ^A)
(24) Apsauginikn krepys
(25) Akinai lazerio matomumui pagerinti

A) Pavaizduoti ar aprasyti priedai tiekiama standartin komplekta nejina. Visa papildoma iranga rasite muspapildomos rangos programoje.

Techninai duomenys

Taškinis ir linijinis lazerinis nively-ras	GCL 2-15 GCL 2-15 G
Gaminio numeris	3601 K66 E.. 3601 K66 J..
Veikimo nuotolisA)
-Lazerio linija 15 m 15 m
-Lazerio taškas aukstyn 10 m 10 m
-Lazerio taškas Žemyn 10 m 10 m
Niveliavimo tikslumas
-Lazerio linijos ±0,3 mm/m ±0,3 mm/m
-Lazerio taškai ±0,7 mm/m ±0,7 mm/m
Tipinis savaiminio susiniveliavimo diapazonas	±4° ±4°
Horizonto suradimo laikas tipiniu atve-ju	<4 s <4 s
Darbiné temperatūrā -10 °C...+50 °C -10 °C...+50 °C
Sandéliavimo temperatūrā -20 °C...+70 °C -20 °C...+70 °C
Maks. eksploatavimo aukstis virš bazí-nio aukšćio	2000 m	2000 m
Maks. santykinis oro drègnis 90 %	90 %
Užterstumo laipsnis pagalIEC 61010-1	2B)	2B)
Lazerio klasé	2	2
Lazerio linija
-Lazerio tipas	630-650 nm, <1 mW	500-540 nm, <10 mW
-Lazerio spindulio spalva	raudona Žalia
-C6	1	10
-Divergencija	0,5 mrad (visas kampas)	50 × 10 mrad (visas kampas)
Lazerio taškas
-Lazerio tipas	630-650 nm, <1 mW	630-50 nm, <1 mW

1609 92A 4HE | (09.08.2018) Bosch Power Tools

Lietuviy k. | 235

Taskinis ir linijinis lazerinis nively-ras	GCL 2-15 GCL 2-15 G
-Lazerio spindulio spalva raudona raudona
-Cs	1	1
-Divergencija 0,8 mrad (visas kampas) 0,8 mrad (visas kampas)
Sriegis prietaisui prie stovo tvirtinti 1/4", 5/8" 1/4", 5/8"
Baterijos 3 × 1,5 V LR6 (AA) 3 × 1,5 V LR6 (AA)
Veikimo trukmè, esant jjungtam veikimo režimui
-Kryžminiü liniju ir taškinis režimas 6 h 6 h
-Kryžminiü linju režimas 8 h 8 h
-Linijinis ir taškinis režimas 12 h 10 h
-Linijinis režimas 16 h 12 h
-Taškinis režimas	22 h 22 h
Svoris pagal	0,49 kg	0,49 kg
,EPTA-Procedure 01:2014"
Matmenys (ilgis × plotis × aukštis)
-be sukamojo laikiklio	112 × 55 × 106 mm	112 × 55 × 106 mm
-su sukamuoju laikikliu	132 × 81 × 163 mm	132 × 81 × 163 mm
Apsaugos tipas	IP 54 (apsauga nuo dulkuiir vandens purslu)	IP 54 (apsauga nuo dulkuiir vandens purslu)

A) Esant nepalankioms aplinkos salygms (pvz., tiesiogiai svieciant saulei), veikimo nuotolis gali sumazeti.
B) Atsiranda tik nelaidziy nešvarumu, taciau galima tiketis aprasojimo sukelto laikino laidumo.
Firminje lenteleje esantis gaminio numeris (11) yra skirtas jusy matavimo prietaisui vienareiksmiskai identifikuoti.

Montavimas

Bateriju déjimas/keitimas

Matavimo prietaisa patariama naudoti su sarminemis mangano baterijomis.

Atidenkite bateriju skyriaus dangtelj (6) ir jdekite baterijas. Jedami baterijas atkreipkite demesj bateriju skyriaus vidu- je nurodytus bateriju polius.

Jei baterijos iissikrovusios, baterijy indicatorius (2) mirksi zalai. Taip pat kas 10 min mażdaug 5-ias s mirksi lazerio linjos. Po pirmojo mirksejimo matavimo prietaisa dar galima naudoti apie 1 h. Kai baterijos visiskai issikrauna, priespat automatinj isjungimaj lazerio linjos dar karta sumirksi. Visada kartu pakeiskite visas baterijas. Naudokite tik vienogamintojo ir vienodos talpos baterijas.

Jei matavimo prietaiso ilgesnj laika nenaudosite, isim kite is je baterijas. Ilgesnj laika sandeliujoamos baterijos del korozijos gali pradeti irti ir savaime issikrauti.

Darbas su sukamuju laikikliu RM1 (zr. A1-A3 pav.)

Naudodamies sukamuju laikikliu (13), matavimo prietaisq 360^ galite pasukti apie centrin, visada matoma statmens taoka. Tokiu budu lazerio linijas galima tiksliai nustatyti, nekeiciant matavimo prietaiso padeties.

Matavimo prietaiso kreipiamajgi grioveli (7) jstatykite j krei-piamajj begelj (14), esant ant sukamojo laikiklio (13), ir stumkite matavimo prietaisaant platformos iki atramos.

Noredami nuimti, matavimo prietaisa traukite nuo sukamojo laikiklio priesinga kryptimi.

Galimos sukamojo laikiklio padety:

-pastatyantlygauspavirsiaus,
-prisukti prie nuozulnaus pavirsiaus,
- spaustuvu, skirtutvirtintiprie lubu,(17)pritvirtintiprie lubu lentjuostes,
-magnetu (16) pritvirtinti prie metaliniu pavirsiu.

Naudojimas

Paruosimas naudoti

Saugokite matavimo prietaisa nuo dregmes ir tiesioginio saules spinduliu poveikio.
Matavimo prietaisa saugokite nuo itin aukstos ir ze-mos temperaturos bei temperaturos svyravimu. Pyz., nepalikite je olgesniam laikui automobilye. Esant dides-niems temperaturos svyravimams, pries jungdami mata-vimo prietaisa, palaukite, kol stabilizuosis jo temperatura. Esant ypaac aukstai ir zemai temperaturai arba temperatu-ro svyravimams, gali buti pakenklama matavimo prietaiso tikslumui.
Saugokite, kad matavimo prietaisas nebuty smarkiai sutrenktas ir nenukristu. Po stipraus iorinio poveikio matavimo prietaisui, pries tesdami darba, visada turetume atlikti tikslumo patikrinima. (zr., Matavimo prietaiso tikslumo patikra", Puslapis 237)

236 | Lietuvik.

Jei matavimo prietaisa norite transportuoti, ji isjunkite. Prietaisa isjungus svytavimo mazgas uzblokuojamas, nes prietaisui labai judant neuzblokuotas mazgas gali buti pazeidziamas.

Jungimas ir isjungimas

Noredami matavimo prietaisa jjungti, jjungimo-isjungimo jungiklj (8) pastumkite ja pateti "On" (darbui be automatino niveliavimo itaiso) arba ja pateti "On" (darbui su automatiniu niveliavimo itaisu). Matavimo prietaisa jjungus, per lazerio spinduliu isejimo angas (1) tuoj pat siunciami lazerio spindulai.
Nenukreipkite lazerio spindulio jkitus asmenis ar gyvunus ir neziurekite i lazerio spindulj patys, net ir budami atokiau nuo prietaiso.

Noredami matavimo prietaisa isjungti, jungimo-isjungimo jungiklj (8) pastumkite ji padetj.OffPrietaisa isjungus svytavimo mazgas uzblokuojamas.

Nepalikite jjungto matavimo prietaiso be prieziuros, o baig esprietaisdirbi,ji isjunkite.Lazerio spindulys gali apakinti kitus zmones.

Jei virsijama auksciausia leidziamoji 50^ darbin tempera-tura, lazerio spindulys issijungia automatiskai, kad apsaugotu lazerio dioda. Kai prietaisas atvesta, jis vel yra parentties busenoje ir jj vel galima jjungti.

Automatinis isjungimas

Jei apytkriai per 120 min. nepaspaudziamas joks mygtukas, kad butu taupomos baterijos, matavimo prietaisas automatiskai iissjungia.

Noredami po automatinio isjungimo matavimo prietaisa vel jjungti, galite arba pastumi jjungimo-isjungimo jungiklj (8) padetj "Off", o tada matavimo prietaisa vel jjungti, arba viena

kartaspastaivekimo rezimoLazerio tasks"mygtuka4 arveikimo rezimoLazerio linija mygtuka5.

Automatinio isjungimo itaislaikinas deaktyvinimas

Noredami deaktyvinti automatinio isjungimo jtaisq (esant jungtam matavimo prietaisui), ne maziau kaip 3 s spauskite veikimo rezimo „Lazerio linja" mygtuka (5). Kai automatinio isjungimo jtaisas deaktyvinamas, kaip patvirtinimas apie atlikta operacionja, trumpai sumirksi lazerio spindulai.

Nuoroda: Jei darbine temperatura virsija 45^ , automatinio ijsungimo itaiso deaktyvinti nebegalima.

Jei automatinio isjungimo jtaisa norite suaktyvinti, matavimoprietaisa isjunkite ir vel junkite.

Veikimo rezimo pasirinkimas

Sis matavimo prietaisas yra su keliais veikimo rezimais, kurios jus bet kada galite perjungti:

Kryzminiu linju ir taskinis rezimas: matavimo prietais sukuria horizontaliair vertikaiia lazerio linja pirmyn bei po viena vertikalu lazerio taoka uukstyn ir zemyn. Lazerio linijos susikerta 90^ kampu.
- Horizontalios linijos reizimas: matavimo prietaisas sukura horizontalia lazerio linija pirmyn.
- Vertikalios linijos rezimas: matavimo prietaisas sukuria vertikaliq lazerio linija pirmyn.
Pastacus matavimo prietaisa patalpoje, vertikali lazerio linija bus nukreipta j lubas ir eis per virsutinj lazerio taika. Matavimo prietaisa pritvirtinus prie sienos, vertikali lazerio linija sukura beeik nenutrukstama aplink einancia lazerio linija (360^ linja).
- Taskinis rezimas: matavimo prietaisas sukura po vienq vertikalu lazerio taika uukstyn ir zemyn.

Visus veikimo rezimus, išskyrus taskinj rezima, galima pasirinkti tiek su automatiniu niveliavimu, tiek be jo.

Darbas su automatinio niveliavimo itaisu

Veiksmu seka Horizontalias		Vertikalios li-nijos režimas	Taškinis režimas	Darbo be autom-tinio nivellavimo itaiso indikatorius (3)	Pav.
Jungimo-išjungimo jungiklis (8) padětyje „On“	●●●			☐	B1
	Kryžminiú liniju režimas			☐	C1
1× paspauskite veikimo režimo „Lazerio linija“ mygtuka (5)	●-●			☐	D1
2× paspauskite veikimo režimo „Lazerio linija“ mygtuka (5)	-●●			☐	E1
3× paspauskite veikimo režimo „Lazerio linija“ mygtuka (5)	--●			☐	B1
4× paspauskite veikimo režimo „Lazerio linija“ mygtuka (5)	●●●			☐	B1
	Kryžminiú liniju režimas			☐
Nepriklausomai nuo linijinio režimo nustatymo, galima suktyvinti arba deaktyvinti taškinj režimā:
1× paspauskite veikimo režimo „Lazerio taskas“ mygtuka (4)	●/-●/--			☐
2× paspauskite veikimo režimo „Lazerio taskas“ mygtuka (4)	●/-●/●			☐

1609924HE|09.08.2018 Bosch Power Tools

Jei matavimo prietaisas yra už savaiminio išsilyginimo diapazo ribu, greitai mirksi lazerio linjos ir/arba lazerio taškai.

Jei dirbdami su automatiniu niveliavimo jtaisu perjungiate j rezima „Darbas be automatinio niveliavimo jtaiso" (jungimoisjungimo jungiklis (8) padetye "n", visada suaktyvina-mas sio rezimo pirmasis galimas rodmenu derinys.

Darbas isjungus automatinj niveliavima

Veiksmu seka Horizontalias		linijos režimas	Vertikalios li-nijos režimas	Taškinis reži-mas	Darbo be autom-tinio niveliavimojtaiso indikatorius(3)	Pav.
Jungimo-išjungimo jungiklis (8) padétyje	●●-					F1
	Kryžminiú liniju režimas
1× paspauskite veikimo režimo,Lazerio linija" mygtuka (5)	●--
2× paspauskite veikimo režimo,Lazerio linija" mygtuka (5)	--●-
3× paspauskite veikimo režimo,Lazerio linija" mygtuka (5)	●●-					F1
	Kryžminiú liniju režimas

Esant jungtam rezimui, Darbas be automatinio niveliavimo taiso", lazerio linjos letai mirksi.

Jei dirbdami be automatinio niveliavimo jtaiso perjungiate j rezima „Darbas su automatinio niveliavimo jtaisu“ (jungimoisjungimo jungiklis (8) padetye „), visada suaktyvina-mas sio rezimo pirmasis galimas rodmenu derinys.

Automatinio niveliavimo itaisas

Darbas su automatinio niveliavimo itaisu (zr.B1-E1)

Matavimo prietaaisa pastatykite ant horizontalaus, tvirto pagrindo arba prirtvirtinkite jj prie sukamojo laikklio (13). Jei norite dirbtisu automatinio niveliavimo itaisu, jungimoisjungimo jungiklj (8) pastumkite j padetj .

Automatis niveliavimo jtaisas savaiminio susinivilaviimodiapazone ± 4^ esancius nelygumus islygina automatiskai. Jeilazerio spindulai nebemirksit, vadinasi matavimo prietaisas yra islygintas.

Jei automatinis niveliavimas negalimas, pvz., jei matavimo prietaiso atraminis pavrisius daigiau kaip 4^ nukrypsta nuo horizontalaes, lazerio spinduliai greitai mirksi.

Tokiu atveju, matavimo prietaaisa pastatykite horizontalaiir palaukite, kol savaime susiniviliuos. Kai tik matavimo prietaas grjtaj ± 4^ savainiminususiniviliavimo diapazona, lazerio spinduliai pradeda degli nuolat.

Jei veikimo metu matavimo prietaisas sujudinamas arba pa keiciama jo padetis,jis automatiskai vel suniveliuojamas. Kad del matavimo prietaiso pasislinkimo isvengtumete kla-dy,po niviliavimo patikrinkite lazerio spinduliu padetj atskaitos tasksu atzvilgu.

Darbas be automatinio niveliavimo itaiso (zr. F1 pav.)

Jei norite dirbtisu automatinio niveliavimo jtaisu, jjungimoisjungimo jungiklj (8) pastumkite ji padetj "n". Esant isjungtam automatinio niveliavimo jtaisui, indicatorius (3) sviaeia raudonai, o lazerio linjos nuolat letai mirksi.

Kai automatinio niveliavimo jtaisas ijsjungtas, matavimo prietaisa galite laikyti rankoje arba pastatynt pasvirusopagrindo. Lazerio spinduliai neutinai yra statmeni vienas kito atzvilgu.

Matavimo prietaiso tikslumo patikra

Itaka niveliavimo tikslumui

Didziausj taka niveliavimo tikslumui turi aplinkos tempera-tura Lazerio spindulj ypač gali pakreipti temperaturos skirtu-mai, susidarantys nuo pagrindo kylant aukstyn.

Kadangi temperaturos sluoksniai arti zemes yra ypač ryskus, matavimo prietaisa, jei yra galimbye, reikia pritvirtinti ant stvo ir jj pastatyti darbinio proto viduryje.

Be isorini veiksniu nuokrypius gali salygoti ir prietaiso specinés savybes (pvz., prietauisnukritus ar jj stipriai sutrenkus). Todél kaskart pries pradédami dirbti patikrinkite, artikslai sukalibruota.

Kiekviena karta pirmiausia patikrinkite horizontalios lazerio linijos auksiciro niveliavimo tiksluma, o po to - vertikalios lazerio linijos niveliavimo tiksluma.

Jei atlikus viena is patikrinimuy matavimo prietaisas nors viena karta virsijo didziausia nuokrypa, del prietaiso remonto kreipkites j Bosch jrankiu remonto dirtuves.

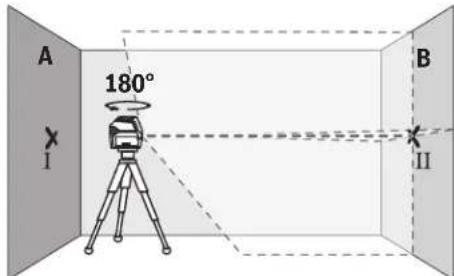

Horizontalios linjos auksco tikslumo patikrinimas

Norint atlikti patikrinimaj, jums reikia laisvo 5 ilgio matavimo atstumo ant tvirto pagrindo tarp dvieju sieny A ir B.

• Pritvirtinkite matavimo prietaisä arti sienos A ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Matavimo prietaaisj junkite. Pasirinkite kryzminiu linju rezima su automatiniu niveliavimu.

238 | Lietuviyk.

Nukreipite lazerj art esancia siena A ir palaukite, kol matavimo prietaisas susiniveliuos. Pazymekite taiko, kurame ant sienos susikerta lazerio linjos, vidur (takas I).

-Pasukite matavimo prietaisq 180^ kampu, palaukite, kol susinivelius, ir ant priesais esancios sienos B pazymekite lazerio linju susikirtimo taska (taskas II).
- Matavimo prietaisa nepasukdami padekite arti sienos B, jjunkite ir palaukite, kol susiniveluos.

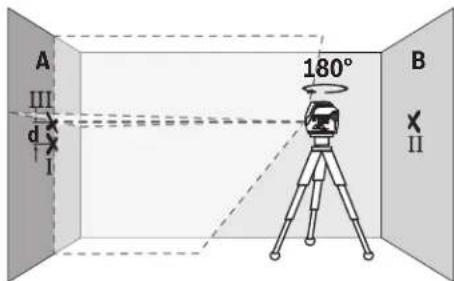

Nustatykite matavimo prietaaisa tokiame aukstyje (naudodamiesi stovu arba padedami pagrindaj, kad lazerio linijususikirtimo taskas tiksliai sutaptu su priesai ant sienos Bpazymetu taSKU II.

• Pasukite matavimo prietaisq 180^ kampu, nepakeisdami aukschio. Nukreipkite jj j siena A, kad vertikali lazerio linija eity per ka tik pazymeta taoka I. Palaukite, kol matavimo prietaas susinivelius, ir ant sienos A pazymekite lazerio linju susikirtimo taoka (takas III).
  -Ant sienos A pazymety abiej taskskirll skirtumas rodo faktine matavimo prietaiso uksio nuokrypa.

Esant 2× 5m = 10 m matavimo atstumui, maksimalus lei-dziamasis nuokrypis:

10 m × ± 0,3 mm/m = ± 3 mm. Skirtumas d l tarp tasku lir lll gali buti ne didesnis kaip 3 mm.

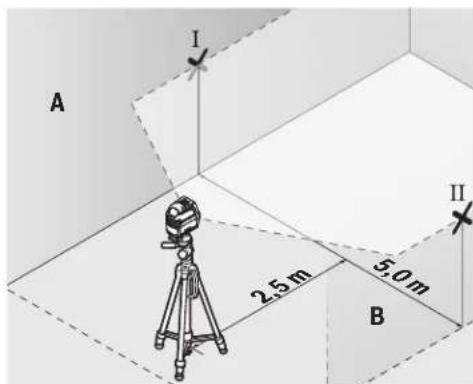

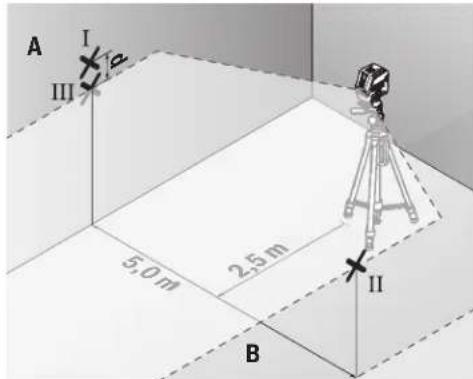

Horizontalios linijos niveliavimo tikslumo patikrinimas

Norint atlikti patikrinima, reikia apie 5 × 5 m laisvo Plato.

• Pritvirtinkite matavimo prietaisa viduryje tarp sienu A ir B ant stovo arba pastatykite ant tvirto, lygaus pagrindo. Pasirinkite horizontalios linjos rezima ir palaukite, kol matavimo prietaisas susinivilius.

-Ant abieju sienu 2,5 m atstumu nuo matavimo prietaiso pazymekite lazerio linijos vidurj (taskas I ant sienos A ir taskas II ant sienos B).

-Matavimo prietaisa, pasukta 180^ kampu pastatykite 5 m atstumu ir palaukite, kol susinivelius.
Nustatykite matavimo prietaisq tokiame aukstyje (naudodamiesi stovu arba padedami pagrinda), kad lazerio linjos vidurys tiksliai sutaptu su pries tai ant sienos B pazymetu taSKU II.

1609 92A 4HE | (09.08.2018) Bosch Power Tools

-Ant sienos A pazymekite lazerio linijos vidurj - taSKa I1 (statmenai virs arba po taako I).
- Ant sienos A pazymety abiju taSKU I rll skirtumas d rodo faktine matavimo prietaiso nuokrypa nuo horizonta- les.

Esant 2× 5m = 10m maksimalus leidziamasis nuokrypis: 10m× ± 0,3mm / m = ± 3mm Skirtumas dI tarp taikyirll gali buti ne didesnis kaip 3 mm.

Vertikalios linijos niveiavimo tikslumo patikrinimas

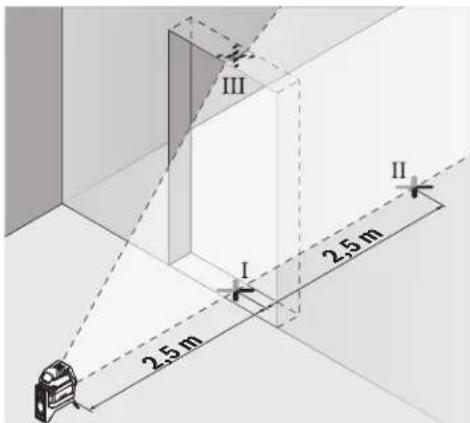

Norint atlikti patikrinimaj, reikia dury angos, nuo kurios (ant tvirto pagrindo) abejose duru pusese yra vietos ne maziau kaip 2,5 m.

-Pastatykite matavimo prietaisa 2,5 m atsumu nuo duruy angos ant tvirto, lygaus pagrindo (ne ant stovo). Pasirinkite vertikaliy liniju rezima su automatiniu nivelaviimu.Lazerio linija nukreipkite j duru angi ir palaukite, kol matavimo prietaisas susiniviliuos.

• Vertikalios lazerio linjos vidurj pazymekite ant dury angos grindu (taškas I), 5 m atstumu kotoje duru angos puseje (taškas II) bei ant virsutinio duru angos krasto (taškas III).

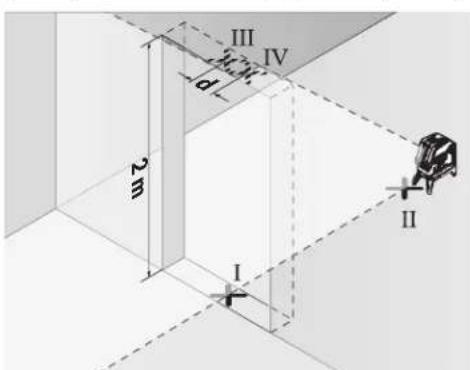

• Pasukite matavimo prietaisa 180^ kampu ir pastatykite jj kitoje duru angos puseje iskart uz taisko II. Palaukite, kol matavimo prietaisas susiniviliuos, ir nukreipkite vertikalia lazerio linija taip, kad jos vidurys eitu tiesiai per taiskus I ir II.

-Lazerio linjos vidurj ant virsutinio duru angos krasto pazymekite kaip taoka IV.
- Abiejpu pazymetytasku III ir IV skirtumas d rodo faktinematavimo prietaiso nuokrypa nuo vertikales.
- Ismatuokite dury angos aukstj.
Maksimalu leidziamajnuokrypj apskaiciuokite taip: dvgubas dury angos aukstis × 0,3mm / m
Pavyzds: kai duru aukstis lygus 2 m,
nuokrypis turi buti ne didesnis kaip 2 × 2m × ± 0,3mm/ m = ±1,2 mm. Taskai III ir IV turi buti nutole vienas nuo kito ne daigiau kaip 1,2 mm.

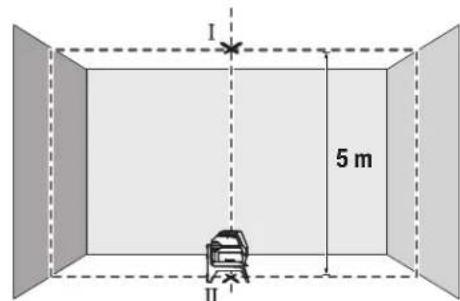

Norint atlikti patikrimima, jums reikia laisvo apie 5 m ilgio matavimo atstumo ant tvirto pagrindo tarp grindu ir lubu.
Matavimo prietaisa pritvirtinkite ant sukamojo laikiklio (13) ir pastatykite ant zemes. Pasirinkite taskinj rezin palaukite, kol matavimo prietaisas susiniviluos.
-Ant luby pazymekite virsutinio lazerio tasko vidurj (taskas I). Apatinio lazerio tasko vidurj pazymekite ant zemes (taskas II).

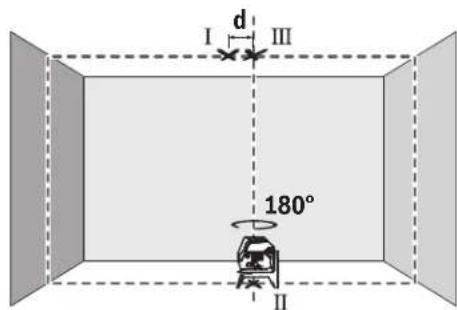

-Matavimo prietaisa pasukite 180^ kampu. Nustatykite jj tokia padetj, kad apatinio lazerio taako vidurys buty jau pazymetame taiske II. Palaukite, kol matavimo prietaisas susinivelius. Pazymekite virsutinio lazerio taako vidurj (takas III).
- AbiejuyazymetyaskuIirIII skirtumas d rodo faktine ma tavimo prietaiso nuokrypa nuo vertikales.
Maksimaly leidziamajn nuokrypj apskaicuokite taip: dvgubas atstumas tar grindu ir lub × 0,7mm / m
Pavyzdiiui: kai atstumas tarp grindu ir lubu 5 m, nuokrypis turi buti ne didesnis kaip

Statmens tikslumo patikrinimas

240 | Lietuvijk.

2× 5m× ± 0,7mm / m = ± 7mm Taškai i r lll turi buti nutole vienas nuo kito ne daugiau kaip 7 mm.

Darbo patarimai

Visada zymekite tik lazerio taisko ar lazerio linijos viduri. Lazerio taisko dydis ir lazerio linijos plotis kinta priklausomai nuo atstumo.

Darbas su stovu (papildoma iranga)

Ant stovo prietaias stovi stabilii ir juo galima reguliuotiprietaiso aukstj. Naudodamiesi 1/4" jungtimi tvirtini prie stovo (9),matavimo prietaisa prisukite prie stovo (22) sriegio arba pria standartinio trikojo stovo.Tvirtinti prie standar
tinio statybinio stvo naudokite 5 / 8" jungt10).Matavimo prietaisa tvirtai prisukite stovo fiksuojamooju varztu. Priesjungdami matavimo prietaisa, stova apytikslia iislygin
kite.

Pritvirtinimas universaliuju laikikliu (papildoma iranga) (Zr. G pav.)

Naudodamiesi universaliuoju laikikliu (18), matavimo prieta sa galite prirtvirtinti, pvz., prie vertikali pavrisiu, vamzdjiir jsimagnetinanciuy objektu. Universaluji laikiklj taip pat gali-ma naudoti kaip stova,jis palengvina matavimo prietaiso auksicio islyginima.

Pries jjungdami matavimo prietaisa, universalujlaikiklj (18) apytiksliai islyginkite.

Darbas su lazerio nusitaikymo lentele (zr. G pav.)

Lazerio nusitaikymo lentele (19) pagerina lazerio spindulio matomuma, esant nepalankioms salygoms ir matuojan di desniu atstumu.

Lazerio nusitaikymo lenteles (19) atspindinti puse pagerina lazerio linijos matomuma, o per permatoma dalj lazerio linija galima matyti ir is uzmpakalines lazerio nusitaikymo lenteles puses.

Akinial lazerio matomumui pagerinti (papildoma iranga)

Akiniai lazerio matomumui pagerinti isfiltruoja aplinkos sviesa. Todel lazerio sviesa tampa akiai aiiskiau matoma.

Akiniu lazeriui matyti nenaudokite kaip apsauginiu akiniu. Akiniai lazeriui matyti yra skirti geriau identifikuoit lazerio spindulj; jie neapsago nuo lazerio spinduliuotés.
Akiniu lazeriui matyi tina nenaudokite kaip akiniu nuosaules ar vairuodami transporte priemone. Akiniai lazeriui matyi neuztikrina visiskos UV apsaugos ir sumazina spalvy atpazinima.

Darbo pavyzdiazai (zr. B2-F2, Gir H pav.)

Pavyzdziu api me tavimo prietaiso naudojimo galimbyes rasite grafiniuose puslapiuose.

Matavimo prietaaisa visada pastatykite arti pavirsiaus ar briaunos, kuria reikia patikrinti, ir pries kiekviena matavima palaukite, koljis susiniveliuos.

Atstumus tarp lazerio spindulio ir pavirsiaus ar briaunos visada ismatuokite dviejuose, kaip galima toliau vienas nuo kito nutolusiuose taSKUoe.

Prieziura ir servisas

Matavimo prietaisas visuomet turi buti svarus.

Nepanardinkite matavimo prietaiso j vandenj ir kitokius skyscius.

Visus neśvarumu nuvalykite dregnu minkstu skudureliu. Næudokite valymo priemoniu ir tirpikiu.

Pavirsius ties lazerio spindulio isejimo anga valykitreguiarai. Atkreipkite demesi, kad po valym neliktu prilipsiu siuleli.

Klientu aptarnavimo skyrius ir konsultavimotarryba

Klienty aptarnavimo skyriuje gausite atsakymus j klausimus, susijusius su jusu gaminio remontu, technine prieziura bei atsarginemis dalimis. Detalias brezinius ir informacjos apie atsargines dorsis rasite interneto puslapye:

www.bosch-pt.com

Bosch konsultavimo tarrybos specialistai mielai pakonsultuos Jus apie gaminius ir jy papildomaj ranga.

Informacijos tarryba: [phone]

Irankiu remontas: [phone]

Faksas: [phone]

El. pañas: [e-mail]

Salinimas

Matavimo prietaaisai, papildoma jranga ir pakuote turi buti su renkami ir perdirbami aplinkai nekensmingu budu.

Matavimo prietaisir baterijnemeskitej buitiniuy atlieku konteinerj!

Tik ES šalims:

Pagal Europos direktyva 2012/19/ES, naudoti nebetakami matavimo prietaaisai ir, pagal Europos direktyva 2006/66/ EB, pazeisti ir iseikvoti akumulatoriai bei baterijos turi buti surenkami atskirai ir perdirbami aplinkai nekensmingu budu.

日本語

安全上的注意事项
