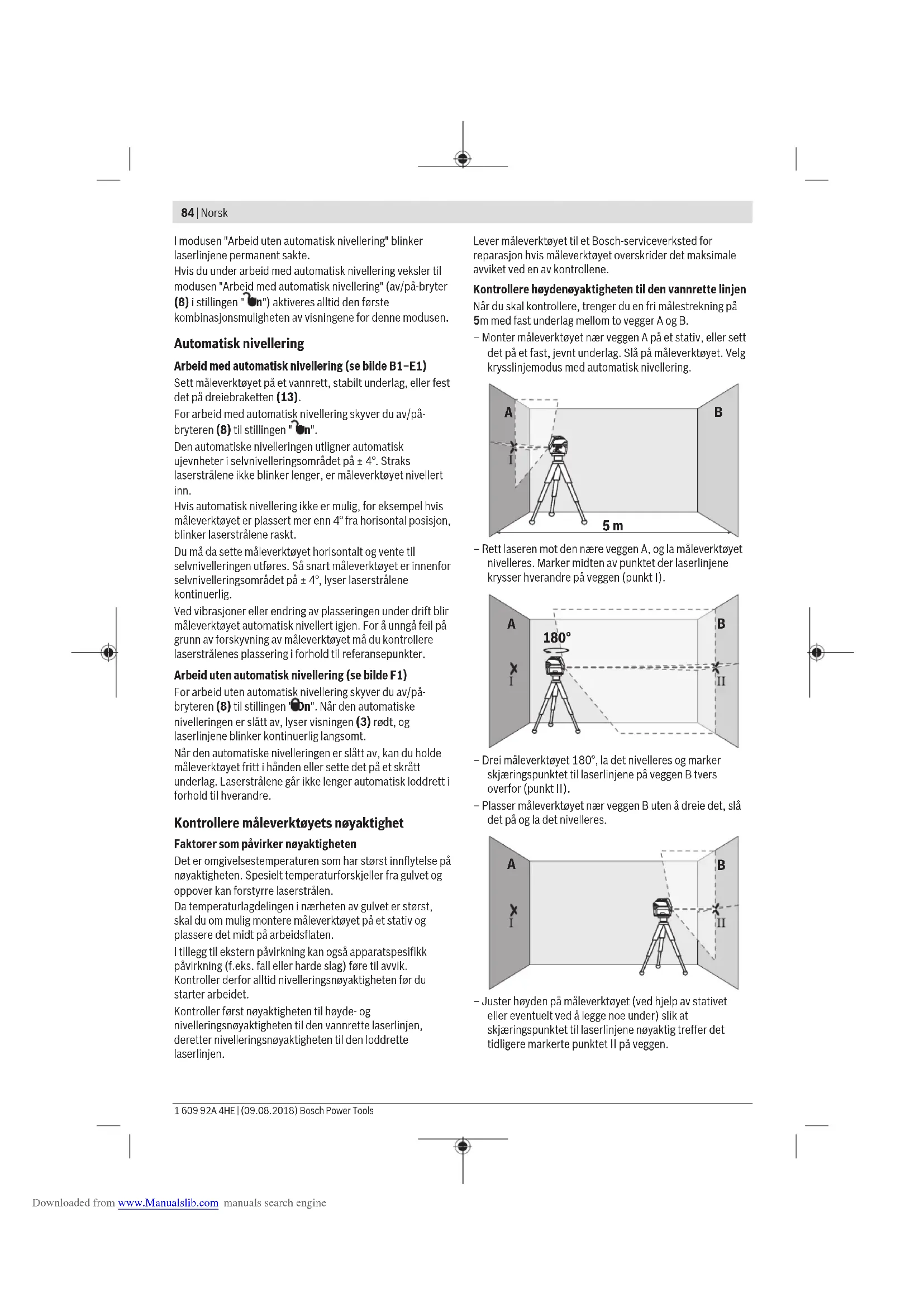

Notice BOSCH GCL 215 Professional - page 84
Veiledningsassistent
Drevet av ChatGPT
Venter på meldingen din
Produktinformasjon

Merke : BOSCH

Modell : GCL 215 Professional

Kategori : Laserpeker

Last ned instruksjonene for din Laserpeker i PDF-format gratis! Finn veiledningen din GCL 215 Professional - BOSCH og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GCL 215 Professional av merket BOSCH.

BRUKSANVISNING GCL 215 Professional BOSCH

– Divergens 0,8mrad (360-graders vinkel) 0,8mrad (360-graders vinkel) Stativfeste 1/4", 5/8" 1/4", 5/8" Batterier 3×1,5V LR6(AA) 3×1,5V LR6(AA) Driftstid ved driftsmåte – Krysslinje- og punktmodus 6 t 6 t – Krysslinjemodus 8 t 8 t – Linje- og punktmodus 12 t 10 t – Linjemodus 16 t 12 t – Punktmodus 22 t 22 t Vekt i samsvar med EPTA-Procedure 01:2014 0,49 kg 0,49 kg Mål (lengde x bredde × høyde) Norsk | 81 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine82 | Norsk 1 609 92A 4HE | (09.08.2018) Bosch Power Tools Punkt- og linjelaser GCL 2-15 GCL 2-15 G – Uten dreiebrakett 112 × 55 × 106 mm 112 × 55 × 106 mm – Med dreiebrakett 132 × 81 × 163 mm 132 × 81 × 163 mm Kapslingsgrad IP 54 (beskyttet mot støv og vannsprut) IP 54 (beskyttet mot støv og vannsprut) A) Arbeidsområdet kan reduseres ved ugunstige forhold i omgivelsene (f.eks. direkte sollys).B) Det oppstår bare ikke-ledende smuss, men det forventes nå og da forbigående ledeevne forårsaket av kondens.Måleverktøyet identifiseres ved hjelp av serienummeret (11)på typeskiltet. Montering Sette inn / bytte batterier Det anbefales å bruke alkaliske manganbatteriet til måleverktøyet. Åpne lokket til batterirommet (6), og sett inn batteriene. Pass på riktig polaritet, som vist på innsiden av batterirommet. Hvis batteriene blir svake, blinker batteriindikatoren(2) grønt. I tillegg blinker laserlinjene i ca. 5 sekunder hvert 10. minutt. Etter den første blinkingen kan måleverktøyet fortsatt brukes i ca. én time. Hvis batteriene blir tomme, blinker laserlinjene en gang til like før verktøyet slås av automatisk. Skift alltid ut alle batteriene samtidig. Bruk bare batterier fra samme produsent og med samme kapasitet. u Ta batteriene ut av måleverktøyet når du ikke skal bruke det på lengre tid. Ved langvarig lagring kan batteriene korrodere og selvutlades. Bruke dreiebraketten RM1 (se bildeA1–A3) Ved hjelp av dreiebraketten (13) kan du dreie måleverktøyet 360° rundt et sentralt loddpunkt som alltid er synlig. Dermed er det mulig å stille inn laserlinjene nøyaktig uten å endre plasseringen av måleverktøyet. Sett måleverktøyet med føringssporet (7) på føringsskinnen (14) til dreiebraketten (13), og skyv måleverktøyet på plattformen til det stopper. For å ta det av trekker du måleverktøyet fra dreiebraketten i motsatt retning. Muligheter for plassering av dreiebraketten: – stående på en vannrett flate, – skrudd fast på en loddrett flate, – på taklister av metall med takklemmen (17), – på overflater av metall ved hjelp av (16)-magnetene. Bruk Igangsetting u Beskytt måleverktøyet mot fuktighet og direkte sollys. u Måleverktøyet må ikke utsettes for ekstreme temperaturer eller temperatursvingninger. La det for eksempel ikke ligge lenge i bilen. Ved store temperatursvingninger bør måleverktøyet tempereres før det brukes. Ved ekstreme temperaturer eller temperatursvingninger kan målevertøyets presisjon svekkes. u Pass på at måleverktøyet ikke utsettes for harde slag eller fall. Etter sterk ytre påvirkning på måleverktøyet bør du alltid kontrollere nøyaktigheten før du fortsetter arbeidet (se „Kontrollere måleverktøyets nøyaktighet“, Side84). u Slå av måleverktøyet når du transporterer det. Når det slås av, låses pendelenheten. Denne kan skades ved kraftige bevegelser. Inn-/utkobling For å slå på måleverktøyet skyver du av/på-bryteren (8) til stillingen " On" (for arbeid uten automatisk nivellering) eller til " On" (for arbeid med automatisk nivellering). Måleverktøyet sender laserstråler ut av utløpsåpningene (1)umiddelbart etter at det er slått på. u Rett aldri laserstrålen mot personer eller dyr, og se ikke selv inn i laserstrålen, heller ikke fra større avstand. For å slå av måleverktøyet skyver du av/på-bryteren (8) til stillingen "Off". Når verktøyet slås av, låses pendelenheten. u Ikke gå fra måleverktøyet når det er slått på, og slå alltid av måleverktøyet etter bruk. Andre personer kan bli blendet av laserstrålen. Hvis den maksimalt tillatte driftstemperaturen på 50 °C overskrides, slås verktøyet av, slik at laserdioden beskyttes. Etter avkjøling er måleverktøyet klart for bruk igjen og kan slås på. Utkoblingsautomatikk Hvis ingen knapp på måleverktøyet trykkes inn i løpet av ca.120 minutter, kobles måleverktøyet automatisk ut, slik at batteriene spares. For å slå på måleverktøyet igjen etter den automatiske utkoblingen kan du enten først skyve av/på-bryteren (8)til stillingen "Off" og deretter slå på måleverktøyet igjen, eller du kan trykke på knappen for laserdriftsmodus (4)eller knappen for laserlinjemodus (5). Deaktivere utkoblingsautomatikken midlertidig For å deaktivere utkoblingsautomatikken trykker du på knappen for laserdriftsmodus (5) (med måleverktøyet slått på) minst 3 sekunder. Når utkoblingsautomatikken er deaktivert, blinker laserlinjene kort som bekreftelse. Merknad: Hvis driftstemperaturen overskrider 45°C, kan ikke utkoblingsautomatikken deaktiveres lenger. For å slå av den automatiske utkoblingen slår du måleverktøyet av og deretter på igjen. Downloaded from www.Manualslib.com manuals search engineStille inn driftsmåte Måleverktøyet har flere driftsmoduser som du når som helst kan veksle mellom: – Krysslinje- og punktmodus: Måleverktøyet genererer en vannrett og en loddrett laserlinje forover og et laserpunkt loddrett både oppover og nedover. Laserlinjene krysser hverandre i 90° vinkel. – Linjemodus vannrett: Måleverktøyet generer en vannrett laserlinje forover. – Linjemodus loddrett: Måleverktøyet generer en loddrett laserlinje forover. Hvis måleverktøyet plasseres i rommet, vises den loddrette laserlinjen over det øvre laserpunktet i taket. Hvis måleverktøyet plasseres like ved en vegg, danner den loddrette laserlinjen en laserlinje som går så å si hele veien rundt (360° linje). – Punktmodus: Måleverktøyet generer et loddrett laserpunkt både oppover og nedover. Alle driftsmodusene kan velges både med og uten nivelleringsautomatikk. Arbeid med automatisk nivellering Rekkefølge for handlingstrinnene Linjemodus vannrett Linjemodus loddrett Punktmodus Indikator for arbeid uten automatisk nivellering (3) Bilde Av-/på-bryter(8) i stillingen " On"

Hvis måleverktøyet befinner seg utenfor området for selvnivellering, blinker laserlinjene og/eller -punktene raskt. Hvis du under arbeid med automatisk nivellering veksler til modusen "Arbeid med automatisk nivellering" (av/på-bryter (8) i stillingen " On") aktiveres alltid den første kombinasjonsmuligheten av visningene for denne modusen. Arbeid uten automatisk nivellering Rekkefølge for handlingstrinnene Linjemodus vannrett Linjemodus loddrett Punktmodus Indikator for arbeid uten automatisk nivellering (3) Bilde Av-/på-bryter(8) i stillingen " On"

Krysslinjemodus Norsk | 83 Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine84 | Norsk 1 609 92A 4HE | (09.08.2018) Bosch Power Tools I modusen "Arbeid uten automatisk nivellering" blinker laserlinjene permanent sakte. Hvis du under arbeid med automatisk nivellering veksler til modusen "Arbeid med automatisk nivellering" (av/på-bryter (8) i stillingen " On") aktiveres alltid den første kombinasjonsmuligheten av visningene for denne modusen. Automatisk nivellering Arbeid med automatisk nivellering (se bilde B1–E1) Sett måleverktøyet på et vannrett, stabilt underlag, eller fest det på dreiebraketten (13). For arbeid med automatisk nivellering skyver du av/på- bryteren (8) til stillingen " On". Den automatiske nivelleringen utligner automatisk ujevnheter i selvnivelleringsområdet på ± 4°. Straks laserstrålene ikke blinker lenger, er måleverktøyet nivellert inn. Hvis automatisk nivellering ikke er mulig, for eksempel hvis måleverktøyet er plassert mer enn 4° fra horisontal posisjon, blinker laserstrålene raskt. Du må da sette måleverktøyet horisontalt og vente til selvnivelleringen utføres. Så snart måleverktøyet er innenfor selvnivelleringsområdet på ± 4°, lyser laserstrålene kontinuerlig. Ved vibrasjoner eller endring av plasseringen under drift blir måleverktøyet automatisk nivellert igjen. For å unngå feil på grunn av forskyvning av måleverktøyet må du kontrollere laserstrålenes plassering i forhold til referansepunkter. Arbeid uten automatisk nivellering (se bildeF1) For arbeid uten automatisk nivellering skyver du av/på- bryteren (8) til stillingen " On". Når den automatiske nivelleringen er slått av, lyser visningen (3) rødt, og laserlinjene blinker kontinuerlig langsomt. Når den automatiske nivelleringen er slått av, kan du holde måleverktøyet fritt i hånden eller sette det på et skrått underlag. Laserstrålene går ikke lenger automatisk loddrett i forhold til hverandre. Kontrollere måleverktøyets nøyaktighet Faktorer som påvirker nøyaktigheten Det er omgivelsestemperaturen som har størst innflytelse på nøyaktigheten. Spesielt temperaturforskjeller fra gulvet og oppover kan forstyrre laserstrålen. Da temperaturlagdelingen i nærheten av gulvet er størst, skal du om mulig montere måleverktøyet på et stativ og plassere det midt på arbeidsflaten. I tillegg til ekstern påvirkning kan også apparatspesifikk påvirkning (f.eks. fall eller harde slag) føre til avvik. Kontroller derfor alltid nivelleringsnøyaktigheten før du starter arbeidet. Kontroller først nøyaktigheten til høyde- og nivelleringsnøyaktigheten til den vannrette laserlinjen, deretter nivelleringsnøyaktigheten til den loddrette laserlinjen. Lever måleverktøyet til et Bosch-serviceverksted for reparasjon hvis måleverktøyet overskrider det maksimale avviket ved en av kontrollene. Kontrollere høydenøyaktigheten til den vannrette linjen Når du skal kontrollere, trenger du en fri målestrekning på 5m med fast underlag mellom to vegger A og B. – Monter måleverktøyet nær veggen A på et stativ, eller sett det på et fast, jevnt underlag. Slå på måleverktøyet. Velg krysslinjemodus med automatisk nivellering.

5 m – Rett laseren mot den nære veggen A, og la måleverktøyet nivelleres. Marker midten av punktet der laserlinjene krysser hverandre på veggen (punkt Ⅰ).

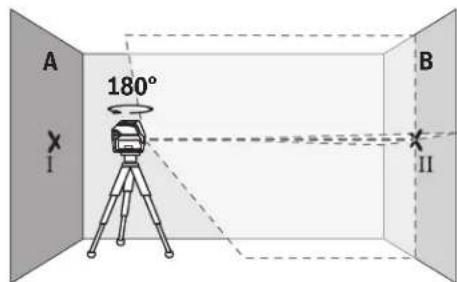

180° – Drei måleverktøyet 180°, la det nivelleres og marker skjæringspunktet til laserlinjene på veggen B tvers overfor (punkt Ⅱ). – Plasser måleverktøyet nær veggen B uten å dreie det, slå det på og la det nivelleres.

– Juster høyden på måleverktøyet (ved hjelp av stativet eller eventuelt ved å legge noe under) slik at skjæringspunktet til laserlinjene nøyaktig treffer det tidligere markerte punktet Ⅱ på veggen. Downloaded from www.Manualslib.com manuals search engined 180°

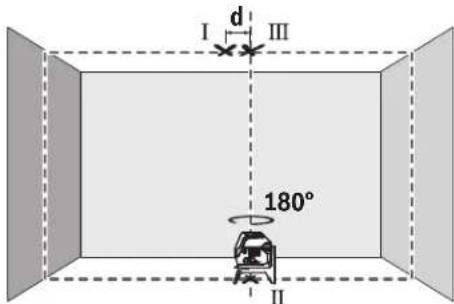

– Drei måleverktøyet 180° uten å endre høyden til stativet.Rett det mot veggen A. Den loddrette laserlinjen skal gågjennom det tidligere markerte punktet Ⅰ. Lamåleverktøyet nivelleres, og marker skjæringspunktet tillaserlinjene på veggen A (punkt Ⅲ). – Differansen d mellom de to markerte punktene Ⅰ og Ⅲ på veggen A er det faktiske høydeavviket til måleverktøyet. På målestrekningen på 2×5m=10m er maks. tillatt avvik: 10m×±0,3mm/m=±3mm. Differansen d mellom punktene Ⅰ og Ⅲ kan dermed være maks. 3mm. Kontrollere nivelleringsnøyaktigheten til den vannrette linjen For å kontrollere trenger du en ledig flate på ca. 5×5m. – Monter måleverktøyet på et stativ i midten mellomveggene A og B, eller sett det på et fast, jevnt underlag.Velg vannrett linjemodus med automatisk nivellering og lamåleverktøyet nivellere inn. 2,5 m 5,0 m

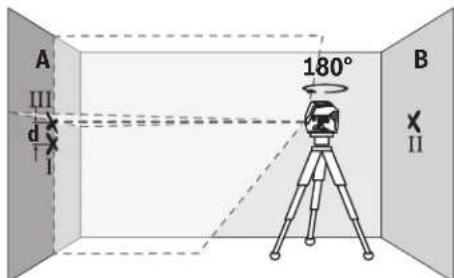

– Sett måleverktøyet dreid 180° 5m unna og la detnivellere inn.– Juster høyden på måleverktøyet (ved hjelp av stativeteller eventuelt ved å legge noe under) slik at midten pålaserlinjen nøyaktig treffer det tidligere markerte punktetⅡ på veggen B.– På veggen A markerer du midten på laserlinjen som punktⅢ (loddrett over eller under punkt Ⅰ). – Differansen d mellom de to markerte punktene Ⅰ og Ⅲ på veggen A er det faktiske avviket til måleverktøyet fravannrett posisjon.På målestrekningen på 2×5m=10m er maks. tillatt avvik : 10m×±0,3mm/m=±3mm. Differansen d mellom punktene Ⅰ og Ⅲ kan dermed være maks. 3mm.Kontrollere nivelleringsnøyaktigheten til den loddrettelinjenNår du skal kontrollere, trenger du en døråpning der det (påfast underlag) er minst 2,5 m plass på begge sider av døren.– Sett måleverktøyet på et fast, jevnt underlag (ikke på etstativ) 2,5 m fra døråpningen. Velg loddrett linjemodusmed automatisk nivellering. Rett laserlinjen motdøråpningen og la måleverktøyet nivellere inn. 2,5 m 2,5 m – Marker midten av den loddrette laserlinjen nede idøråpningen (punkt Ⅰ), i en avstand på 5 m på den andreNorsk | 85Bosch Power Tools 1 609 92A 4HE | (09.08.2018) Downloaded from www.Manualslib.com manuals search engine86 | Norsk 1 609 92A 4HE | (09.08.2018) Bosch Power Tools siden av døråpningen (punkt Ⅱ) og i den øvre kanten av døråpningen (punkt Ⅲ).

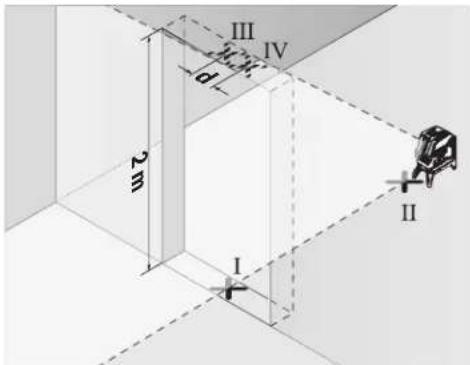

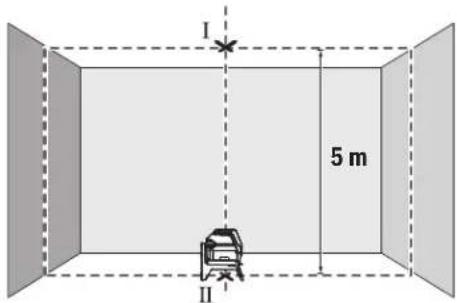

2 m – Drei måleverktøyet 180°, og sett det like bak punkt Ⅱ på den andre siden av døråpningen. La måleverktøyet nivelleres, og rett inn den loddrette laserlinjen slik at midten av den går nøyaktig gjennom punktene Ⅰ og Ⅱ. – Marker midten av laserlinjen i den øvre kanten av døråpningen som punkt Ⅳ. – Differansen d mellom de to markerte punktene Ⅲ og Ⅳ er det faktiske avviket til måleverktøyet fra loddrett posisjon. – Mål høyden på døråpningen. Du beregner maks. tillatt avvik på følgende måte: dobbel høyde på døråpningen×0,3mm/m Eksempel: Ved en høyde på døråpningen på 2m kan maksimalt avvik være 2×2m×±0,3mm/m=±1,2mm. Punktene Ⅲ og Ⅳ kan dermed maksimalt ligge maksimalt 1,2 mm fra hverandre. Kontrollere loddnøyaktigheten Når du skal kontrollere, trenger du en fri målestrekning på fast underlag med en avstand på ca. 5m mellom gulv og tak. – Monter måleverktøyet på dreiebraketten (13) og still det på gulvet. Velg punktmodus og la måleverktøyet nivellere inn. 5 m – Marker midten til det øvre laserpunktet i taket (punktI). Marker også midten til det nedre laserpunktet på gulvet (punkt II). 180°
