NÁVOD NA OBSLUHU GCL 215 Professional BOSCH

laserovou cáru na dverni otvor a nechte mérici prístroj znivelovat.

Oznacte stfred sviisle laserove cary na podlaze ve dvernim otvoru (bod I), ve vzdalenost 5 m na druhé strane dveirniho otvoru (bod II) a na hornim okraji dveirniho otvoru (bod III).

-Otocte mericipristroj o 180^ a postavte ho na druhesrané dveirnohtovoru primo za bod II. Nechte mericipristroj zinivelovat a vislou laserovou caru vyrovnejte tak,aby jei stred probihal presne body Ia II.

Oznacte stred laserove cary na hornim okrai dveirnho otvoru jakobod IV.

Rozdil d mezi obema oznacenymi body IIA IV udavaskutecnou odchylku miciho pristroje od svisle roviny.

ZmerteVysku otvoru dvefi.

Bezpečnostné upozornenia

Aby bola zaistená bezpečná a spoálhivá práca s meracim pristrojom, precitajte si a dodržiavaje věskeytoky. Pokialmeráci pristroj nebudete použivat v sulade s tý

mitoPokynmi, mozete nepriaznivo ovplyvni' integrovanoe ochranne opatrenia v meracom pristroji. Nikdy ne-smiete dopustit, aby boli vystraZenie stitky na meracom pristrojne cetaitelne. TIETO POKNY DOBRE USCHOVAJTE A POKIAL BUDETE MERACI PRISTROJ ODOVZDAVAT DALEJ, PROLOZTE ICH.

• Pozor - ked' sa pouzivaju iné ovladacie alebo nastavovacie zariadenia, aku su tu uvedene alebo iné postupy, moze to viest' k nebezpečnej expozici ziarenim.
  Meraci pristrojsodadavasvystraznymstitkom (vznazorneni meracieho pristroja na grafickej stranke).

128|Slovencina

Ak vystrażny stftok nie je v jazyku krajiny, kde sa pri stroj použiva, pred pryvm uvedenim do prevadzky ho prelepte dodanou nalepkou v jazyku vasej krajiny.

Nesmerujte laserovy luc na osoby ani na zvierata, ani sami nepozerajte do priameho ci odrazeneho laseroveho luca. Moze to spo-sobit oslepenie osob, nebody alebo po

skodenie zraku.

Pokial laserovy luc dopadne do oka, treba vedome za tvorit oci akamzite hlavu otocit od luca.
Na laserovom zariadeni nevykonavaje ziadne zmeny.
Okuliare na zviditel'nenie laseroveho luca nepouzivaje ako ochrannes okuliare. Okuliare na zviditel'nenie laseroveho luca sluzia na lepsie Rozpoznanie laseroveho luca;nechrania vsak pred laserovym ziarenim.
Okuliare na zviditel'nenie laseroveho lca nepouzivaj te ak slnece okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laseroveho lca neposkytuju uplnu UV ochranu a zhorsuynimanie farieb.
Opravu meracieho pristroja zverte len kvalifikovanemu odbornemu personalu, ktory pouziva originale nahradne suciastky. Tym sa zaruci, ze bezpećnost meraceho pristroja zestane zachovanova.
Nedovolte detom pouzivat laserovy meraci pristroj bez dozoru. Mohli by ste neumyselne sposobit oslepenie osob.
S meracim pristrojom nepracujte v prostredi's nebepezencenstvom vybuchu, v ktorom sa nachadzaju hor'ave kvapaliny, plyny alebo prac. V toto meracom pristoji sa mozu vytvarat iskry, ktoré by mohli uvedeny prac alebo vypary zapalit.

Meraci pristroj a otočné držiak nedávajte do blízkosti kardiostimulatorov. Magnety meraceho pristroja a otočného držiaka vytváraju pole, ktoré moze negativne ovplyvit funkciu kardiostimulatorov.

Meraci przystroja a otočné držiak nedávajte do blízkostimagnetickych datovych nosicov a magneticky citliych zariadení. Pósoberním magnetov meracieho przystroja a otočného držiaka moze dojst k nevratným stratám dát.

Meraci pristroj je urceny na urcovanie a kontrlu vodorovnych a zvishych ciar, ako aj kolmic.

Tento meraci pristroj je vchodn' na pouzivanie v interi eria ex- terieri.

Vyobrazene componenty

Cislovanie jegnotivych componentov sa vztahuje na vyobrazenie meracieho pristroja na grafickej strane tohto Navodu na pouzivanie.

(1)Vystupny otvor laseroveho luca
(2)Indikácia bateri
(3) Indikácia Práca bez nivalčnej automatíky
(4) Tlačidlo pre druh prevadzky Laserový bod
(5) Tlacidlo pre druh prevadzky Laserová ciara
(6) Vekp priehradky na baterie
(7)Vodiaca drzka
(8) Vypinač
(9) Upinanie stativu 1 / 4^n

(10) Upinanie stativu 5/8"
(11) Sériové Čísló
(12) Vystrazny stitok laserovoho pristroja
(13) Otočný držiak (RM 1)
(14)Vodiaca lista
(15) Pozdlzny upevnovaci otvor
(16) Magnet
(17) Stropná svorka
(18) Univerzány držiak (BM 1) ^A)
(19) Laserová cielová tabulka
(20) Kufor
(21) Vložka
(22) Stativ (BT 150)
(23) Teleskopická tyc (BT 350)
(24) Ochranné puzdro
(25) Okuliare na zvidite'nenie laseroveho lucA

A) Vyobrazené alebo opisané prisluansev nepatri do standardneho roszahu dodavky. Kompletné prisluansev najdete v naosom sortimento prisluanseva.

Slovencina | 129

Bodováčiarový laser GCL 2-15 GCL 2-15 G

Presnost nivalacte
- Laserové Čiary ±0,3 mm/m ±0,3 mm/m
- Laserové body ±0,7 mm/m ±0,7 mm/m
Rozsah samonivelácie typický ±4° ±4°
Doba nivalacté typicky <4 s <4 s
Prevádková teplota -10°C...+50°C -10°C...+50°C
Skladovacia teplota -20°C...+70°C -20°C...+70°C
max. výška použitia nad referenčnou výskou	2000 m	2000 m
relativna vlhkest vzduchu max. 90% 90%
Stupeř znečistenia podlaIEC 61010-1	28)	28)
Trieda lasera 2 2
Laserová Čiara
- Typ lasera	630-650 nm, <1 mW	500-540 nm, <10 mW
- Farba laserového lúča	Červená	zelená
- C6	1	10
- Divergencia	0,5 mrad (plný uhol)	50 × 10 mrad (plný uhol)
Laserový bod
- Typ lasera	630-650 nm, <1 mW	630-650 nm, <1 mW
- Farba laserového lúča	Červená	Červená
- C6	1	1
- Divergencia	0,8 mrad (plný uhol)	0,8 mrad (plný uhol)
Uchytenie stativu	1/4", 5/8"	1/4", 5/8"
Batérié	3 × 1,5 V LR6 (AA)	3 × 1,5 V LR6 (AA)
Prevádkový Čas pri druhu prevádsky
- Prevádzka s križovým a bodovým la-serom	6 h	6 h
- Prevádzka s križovým laserom	8 h	8 h
- Prevádzka s Čiarovým a bodovým laserom	12 h	10 h
- Prevádzka s Čiarovým laserom	16 h	12 h
- Prevádzka s bodovým laserom	22 h	22 h
Hmotnost' podla štandardu EPTA01:2014 "EPTA-Procedure 01:2014"	0,49 kg	0,49 kg
Rozmery (dlžka × širka × výška)
- bez otočného držiaka	112 × 55 × 106 mm	112 × 55 × 106 mm
- s otočnám držiakom	132 × 81 × 163 mm	132 × 81 × 163 mm
Druh ochrany	IP 54 (chráně proti prachu a streakajúcej vode)	IP 54 (chráně proti prachu a streakajúcej vode)

A) Pracovna oblasf sa moze zredukovat nepriaznivymi podmienkami okolia (napr. priame slenečné ziarenie).
B) Vyskytuje sa len nevodive znečistenie, pričom sa však priležitostne ocakáva dočasná vodivost spósoberná kondenzáciou.
Najednoznačnú identifikáciu vásho meraceho pristroja služi sériove cislo (11) uvedene na typovom stitku.

130 | Slovencina

Montáz

Vkladanie/vymena batérii

Práca s otočnám držiakom RM 1 (pozri obrázky A1-A3)

Pomocou otočného držiaka (13) možete meraci pristroj otočit o 360° okolo stredovej, vždy viditelnej kolmice. Laserovéciary sa tak daju presne nastavit bez toho, aby sa zmenilapoloha meracieho pristroja.

Nasad'te meraci pristroj s vodiacou drzkou (7) na vodiacu listu (14) otočného držiaka (13) a nasunte meraci pristroj až na doraz na platformu.

Na odpojenie vytihnite meraci pristroj z otočného drziaka v opačnom poradi.

Možnosti umiestnenia otočného držiaka:
v stojacej polohe na rovnej ploche,
-priskrutkovany na zvislej ploche,
- v spojeni so stropnou svorkou (17) na kovovych stropnych listach,
- pomocou magnetov (16) na kovovych pocrchoch.

Prevádzka

Uvedenie do prevadzky

Meraci pristroj chrante pred vlhkom a pred priamym slnecnym ziarenim.
Meraci pristroj nevystavujte extrmnym teplotam alebo teplotnym vkyvom. Nenechavajte ho napriklad dlhsi cas lezaf v automobile. V priade vacsiche teplotnych vkyvov nechajte meraci pristroj pred uvedenim do prevadzky zahriat. Pri extremny cheptach alebo v priade kolisania teplot moze byt negativne ovplyvnena presnost meracieho pristroja.
Zabrante silnym nárazom alebo pavom meracieho pristroja. Pri silnych vonkajsch vplyvoch by ste mali pred dalsou pracou vykonaf skusku presnosti meracieho pristroja (pozri, Skuska presnosti meracieho pristroja", Stranka 132).

Ked'meraci pristroj prepravujete, vypnite ho. Pri vy-pnuti sa vykyvna Jednotka zablokuje, inak by sa mohla pri prudsom pohybe poskodit.

Zapinanie/vypinanie

Meraci pristroj zapnetetak,ze posuniete vypinac8 do polohyOnpre prace bez nivelačnej automatiky) alebo do polohyOnpre prace s nivalacnou automatikou). Meraci pristroj okamzite po zapnuti vysiela laserové luce zvystupnych otvorov (1).
Nesmerujte laserovy luc na osoby ani na zvierata, ani sa sami nepozerajte do laseroveho luca, dokonca ani z vacsej vzdialenosti.

Meraci pristroj vypnetetak, ze posuniete vypinac (8) do polohy .Off. Pri vypnuti sa vykyvna Jednotka zablokuje.
Zapnuty meraci pristroj nenechavajte bez dozoru a po pouziti ho vzd y vypnite. Laserovy luc by mohol oslepit ine osoby.

Pri prekrocni maximalnej pripustnej prevadzkovej teploty 50^ dojde k vypnutiu z dovodu ochrany laserovej diody. Po vychladnuti je meraci pristroj opaf pripraveny na prevadzku a moznho ho znova zapnut.

Vypinacia automatika

Ak sa priblizne 120 min nestlaci ziadne tlacidlo meracieho pristroja, meraci pristroj sa z dovodu setrenia bateri automatickty vypne.
Aby sa meraci pristroj po automaticokm vypnuti znova zapol, mozete yvpina (8) bud' Najprv posunut do polohy. "Off a meraci pristroj potom znova zapnuf, alebo jakenkrat stlacite tlacidlo druhu prevadzky lasera laserovy bod (4) alebo tlacidlo druhu prevadzky laserová ciara (5).

Nastavenie pracovného režimu

Tento meraci pristroj umožnjupe pouzivat viacero druhov prevadzky, medzi ktorymi mozte kedykolvek prepinat:

-Prevadzka skrizovym a bodovym laserom: Meraci pri stroj vytvara vodorovnu a zvislu laserovu ciaru doprodu a zvisly laserovy bod nahor a nadol. Laserove ciary sa kriju 90° uhole.
-Prevadzka s ciarovym laserom vodorovne: Meraci pri stroj vytvara vodorovnu laserovu ciarupodrho.
- Prevádzka s ciarovym laserom zvislo: Meraci prostroj vytvara zvislu laserovu ciaru doprodu. Pri umiestně meracieho prostroja v miestnosti sa zvisla laserová ciara zobraźna strope nad hornym laserovym bodom.

Slovencina|131

Pri umiestneni meraceicho pristroja priamo na stene sa zo-brazi vislalaserová ciara takmer uplne okolo celho ob-vodu (360^ ciara).

• Prevadzka bodovym laserom: Meraci pristroj vytvara zvisly laserovy bod nahor a nadol.

Vsetky druhy prevadzky okrem bodovej prevadzky sa daju zvolit tak s nivelačnou automatikou, ak o je nej.

Práca s nivelačnou automatikou

Poradie krokov Prevádzka s li-		niovým la-serom vodo-rovne	Prevádzka s li-niovým la-serom zvislo	Prevádzka s bodovým la-serom	Indikácia Práca bez nivalačnej automatíky (3)	Ob-rázok
Vypínač (8) v polohe „m“		●●●			□	B1
		Prevádzka s križovým laserom			□
+	Stláčte 1× tlačidlo pre druh pre-vádžky laserová Čiara (5)	●-●			□	C1
	Stláčte 2× tlačidlo pre druh pre-vádžky laserová Čiara (5)	-●●			□	D1
	Stláčte 3× tlačidlo pre druh pre-vádžky laserová Čiara (5)	--●			□	E1
	Stláčte 4× tlačidlo pre druh pre-vádžky laserová Čiara (5)	●●●			□	B1
		Prevádzka s križovým laserom			□
Nezávisle od nastavenia prevádžky s laserovou Čiarou saMZe aktivováf alebo deaktivováf prevádžka s la-serovým bodom:
+	Stláčte 1× tlačidlo pre druh pre-vádžky laserový bod (4)	●/-●/-●			□
	Stláčte 2× tlačidlo pre druh pre-vádžky laserový bod (4)	●/-●/-●			□

Ak sa meraci pristroj nachadza mimo oblasti samonivelacie, laserovo ciary a/alebo laserovo body bilkaju v rychlom+takte.
Ak poças prace s nivalacnou automatikou prejdete do rezimu Praca bez nivalacnej automatiky" (vypinač (8) v polohe,
On"), aktivujé sa vždy prá možnost kombinácie zobrazenia tohto režimu.

Práca bez nivalacnej automatík

Poradie krokov Prevádzka s li-	niovým la-serom vodo-rovne	Prevádzka s li-niovým la-serom zvislo	Prevádzka s bodovým la-serom	Indikácia Prácabez nivalačnej automatíky (3)	Ob-rázok
Vypínač (8) v polohe „On“	● ● -			červéná	F1
	Prevádzka s križovým laserom
Stlachte 1× tlacidlo pre druh pre-vádžky laserová Čiara (5)	● - -			červéná
Stlachte 2× tlacidlo pre druh pre-vádžky laserová Čiara (5)	- ● -			červéná
Stlachte 3× tlacidlo pre druh pre-vádžky laserová Čiara (5)	● ● -			červéná	F1
	Prevádzka s križovým laserom

V rezime, Prace bez nivalacnej automatiky blikaju laserové ciary trvalo v pomalom;takte.

Práca s nivelačnou automatikou (pozri obrázky B1-E1)

Meraci pristroj postavte na vodorovny, pevn'y podklad alebo ho upevnite na otočné držiak (13).

Ked' chcete pracovat's automatickou nivelaciou, posunte yypinač (8) do polohy.

Bosch Power Tools 1609 92A 4HE (09.08.2018)

132 | Slovencina

Po zapnuti nivelačna automatika automaticky vyrovná nerovnosti v rámci samonivalečného rozsahu ±4°. Hned'ako prestanú laserove luce bilkát, je meraci pristroj nivelovaný.

Ak nie je można automatická nivelácia, napr. plocha na postavenie meraceho pristroja ma odchylku od horizontally viac ako 4^ , laserové luce blikajv rychlom;takte.

V takomto priade postavte meraci pristroj vodorovne a počkajte na samoniveláciu. Hned'ako sa meraci pristroj nachá-dza v rámci samonivelačného rozsahu ±4°, potom opat svietia laserové luce nepruserovane.

Pri otrasoch a zmenach polohy poças prevadzky sa meraci pristroj znova automatickvyniveluje. Po uskutocnenej nivalacii prekontrolujte polohu laserovych lucov so zretelom na referenncne body, aby ste sa vyhli chybam sposobenym posunom meracieho pristroja.

Práce bez nivalčnej automatíky (pozri obrázok F1)

Ked' chete pracovat's automatickou nivalciou, posunte ypinac (8) do polohy. Kn'. Ked' je automaticka nivalacia vypnuta, svieti indicator prince bez nivalacnej automatiky (3) naçerveno a laserove ciary neprerušovane blikaju v pomalom takte.

Ked je vypnuta nivalacna automatika, mozete meraci pristroj drzaf v ruke alebo postavit na podklad so sklonom. Laserové ciary uz nemusia prebiehat zvisle.

Skuska presnosti meracieho pristroja

Faktory ovplyvñujúce presnost

Najvacski vplyv na presnost merania ma teplota okolia. Najma rozdienly teploty prechadzajuce od zeme smerom hare mozu sposobovat vychlenie laserovoho luca.

Pretoze teplotná stratifikácia je najváčsia v blízkosti zeme, mali by ste meraci pristroj namontovat podla moznosti na stativ a postavit h v strede pracovnej plochy.

Okrem vonkajsch vplyov mozu k odchylkam viest aj vplyvy speficieké pre dany pristroj (ako su napriklad pady alebo prudke narazy). Preto pred zaiciatkom kaźdej prace skontrolujte presnost nivelacie.

Preskusajte najprv presnost vysky a presnost nivalacie vodorovnej laserovej ciary a potom presnost nivalacie zvislej laserovej ciary.

Ak by meraci pristroj pri jegnej z uvedenych skusok prekračoval maximánu povolenú odchylku, dajte ho opravit v autorizovanom servise firmy Bosch.

Skontrolujte vyskovu presnost vodorovnej ciary

Na tuto kontrolu budete potrebovat vo'nu meraciu trasu 5 na pevnom podklade medzi dvoma stanami A a B.

• Namontujte meraci pristroj v horizontálnej polohe blízkosteny A na stativ, alebo ho postavte na pevný a rovný pod-klad. Zapnite meraci pristroj. Zvolte prevádku s križovym laserom s nivalacnou automatikou.

-Nasmerujte laser na blízku stenu A nechajte meraci prisstroj,aby sa niveloval.Oznácte si stred laserového bodu na miesto, kde sa na stene prekrižia laserovéciary (bod I).

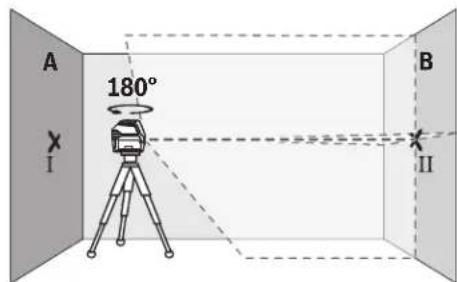

• Otocte meraci pristroj o 180^ nechajte ho, aby sa niveloval a oznacte bod prekrizenia laserovych ciar na protilahlej stene B (bod II).
  -Umiestnite meraci pristroj -bez otocenia-v blizkosti steny B, zapnite ho a nechajte ho, aby sa niveloval.

• Vyrovnajte meraci pristroj vo vyške tak (pomocou stativu alebo podložkami), bod prekrizenia laserovych ciar presne trafil na predtym označený bod II na stene B.

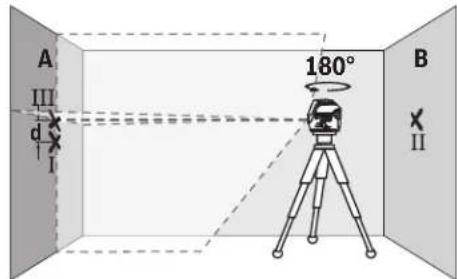

-Otocte meraci pristroj o 180^ bez toho,aby ste zmenili ysku. Nastavte ho na stenu A tak,aby zvisla laserová ciara prebiehala czoznaceny bod I. Nechajte meraci prstroj,aby sa niveloval a oznacte bod prekrizenia laserovych ciar na stene A (bod III).
-Rozdiel medzi obidvomi oznacenymi bodmi I a III na ste A je skutočna vyšková odchylka meracieho pristroja.

Na drahe merania 2× 5m = 10m je maximalna pripustná odchylka:

10 m × ± 0,3 mm/m = ± 3 mm. Rozdiel d medzi bodmi a III smie teda byt maximalne 3 mm.

Skontrolujte presnost nivelacia vodorovnej ciary

Na kontrlu potrebujete voln u plochu prbliigne 5× 5m

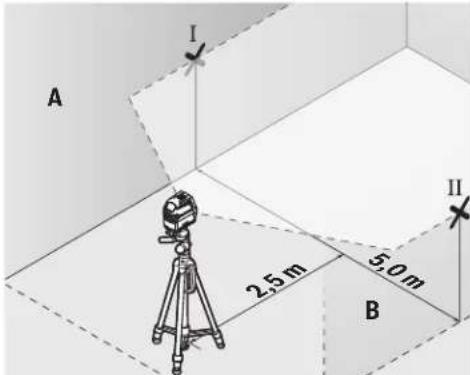

• Namontujte meraci pristroj v horizontalnej polohe v strede medzi stenami A a B, alebo ho postavte na pevný a rovný podklad. Zvolte vodorovnu prevádzku sliniovym laserom s nivalacnou automatikou a nechajte meraci pristroj dokončí niveláciu.

Oznacte vo vzdialeniosti 2,5 m od meraceho pristroja na oboch stenach stred laserovej ciary (bod I na stene A a bod II na stene B).

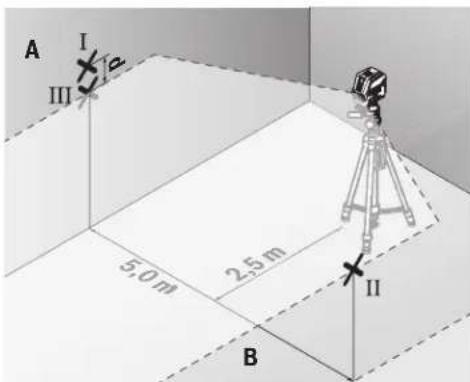

• Postavte meraci pristroj toceny o 180^ vo vzdialenosti 5 m a nechajte ho dokoncit nivelaciu.
  Vyrovnaje meraci pristroj na vysku tak (pomocou stativu alebo pripadne podloziek), aby stred laserovej ciary zaha- hoval presne vopred oznacheny bod II na stene B.

Oznacte na stene A stred laserovej ciary ako bod III (zvislo nad, resp. pod bodom I).
Rozdiel medzi obidvomi oznacenymi bodmi I a III na ste ne A je skutočna odchylka meraceho pristroja od horizontály.

Na dráhe meriania 2 × 5 ~m = 10 dosahuje maxíma naprúpustná odchylka:

10 m × ± 0,3 mm/m = ± 3 mm. Rozdiei medzi bodmi I a III smie teda byt maximalne 3 mm.

Kontrola presnosti nivelacie zvislej ciary

Na tuto kontrolu budete potrebovat otvor vo dverach, pri ktorych je (na pevnom podklade) na každej strane dveri miesto minimálne 2,5 m.

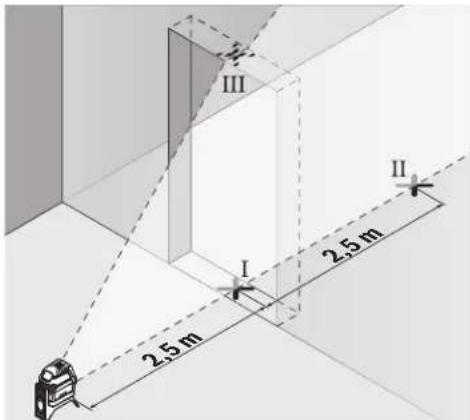

• Postavte meraci pristroj do vzdialenosti 2,5 m od otvoru dveri na pevnu rovn podlozku (nie na stativ). Zvolte zvislu prevadzku s ciarovym laserom s nivalcnou automatikou. Nasmerujte laserovu ciaru na otvor dveri a nechajte meraci pristroj dokonit nivalaciu.

-Ozna cate stred zvislej laserovej ciary na dne otvoru dveri (bod I), vo vzdialenosti 5 m na druhej strane otvoru dveri (bod II), ako aj na hornom okraji otvoru dveri (bod III).

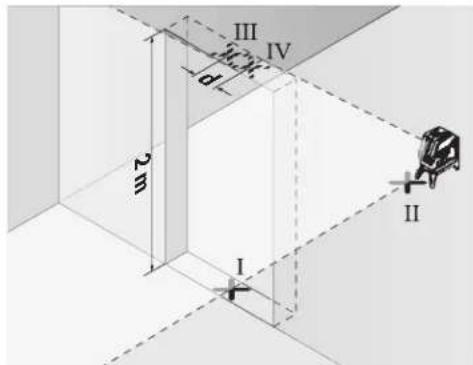

• Otocte meraci pristroj o 180^ a postavte ho na druhu stranu otvoru dveri priamo za bod II. Nechajte meraci pristoj, aby sa niveloval a nastavte zvislu laserovu ciaru tak, aby jej stred prebiehal presne cez oznaceny bod I a II.

134 | Slovenica

Oznacte si stred laserovej ciary na hornom okraji otvoru dveri akobod IV.
- Rozdiel medzi obidvomi oznacenymi bodmi III a IV je skutočna odchylka meraceho pristroja od zvislice.
- Odmerajte vysku otvoru dveri.
Maximalnu povolenu odchylku yoporcitate takto:
dvojnasobna vyska otvoru dveri × 0,3mm / m Priklad: Pri vyske otvoru dveri 2 m smie byf maximala odchylka
2 × 2m × ± 0.3mm/m = ± 1.2mm . Body III a IV smú teda lezaf maximalne 1,2 mm od seba.

Kontrola presnosti zvislice

Na tuto kontrolu potrebujete voln'drahu merania na pev-nom podklade odstupom priblizne 5 m medzi podlahou a stropom.

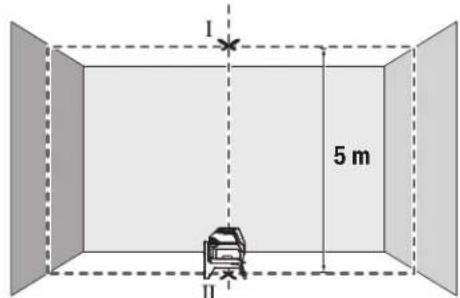

Namontujte meraci pristroj na otočný držiak (13) a postavte ho na podlahu. Zvolte previdzku bodovym laserom a nechajte meraci pristroj dokončí nivaláciu.

Oznacte si stred horného laserového bodu na strope (bod I). Okrem toho si oznacte aj stred dolného laserového bodu na podlahe (bod II).

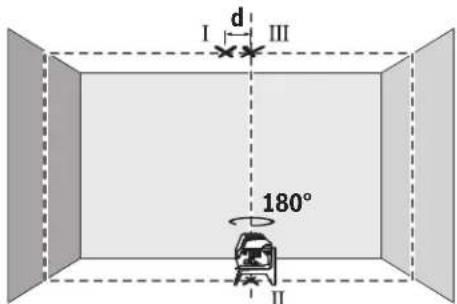

• Otocte meraci pristroj o 180^ . Nastavte jeho poziciu tak, aby stred dolneho laseroveho bodu lezal na bode II, ktory ste si uz oznacili. Nechajte meraci pristroj dokonit nivalaciu. Oznacte si stred horneho laseroveho bodu (bod III).
• Rozdiel medzi obidvomi oznacenymi bodmi I a III na strope je skutočna odchylka meracieho pristroja od zvislice.

Maximalnu povolenu odchylku vypocitate takto: dvojnasobna vdialenost medzi podlahou a stropom × 0,7mm / m

Priklad: Pri vzdialeni medzi podlahou a stropom 5 m smie byt maximána odchylka
2× 5m× ± 0,7mm / m = ± 7mm Body I a lll smute ledzaf maximalne 7 mm od seba.

PracovnéPokyny

Na označovanie použite vždy len stred laseroveho bodu, resp. laserovejciary.Velkost laseroveho bodu, resp. sirka laserovejciary sa meni podla vzdialenosti.

Práca so stativom (prisluşenstvo)

Stativ poskytuje stabilnu a vyskovo nastavitelnu meraciup podlozku. Polozte meraci pristroj so 1 / 4" upinanim stativu (9) na zavit (22) bezné fotostativu. Naupevnenie na beznystevabny stativ pouzite 5 / 8" upinanie stativu (10). Priskrutkujte meraci pristroj skrutkou na presné nastavenie stativu.

Este predtym, ako zapnete meraci pristroj, stativ zhruba vrovnaje.

Upevnenie s univerzalnym drziakom (prisluşenstvo) (pozri obrázok G)

Pomocou univerzáneho drziaka (18) možete upevni' meraci prístroj napr. na zviślych plochach, rurach alebo magnetick'ych materialó. Univerzány drziak je pravo taký výhodné ako stativ umiestný na zemi a ulahcuje vyskové nastovanie meraceho prístroja.

Pred zaputim meraceho pristoja univerzaly drziak (18) prblze vyrovnaje.

Praca s cie'ovou tabul'kou lasera (pozri obrazok G)

Cielová tablka lasera (19) zlepsuje viditeñost laserovohe luca pri nepriaznivych podmienkach a vácsich vzdialenos-tiach.

Odrázajúca polovica ciel'ovej tabulky lasera (19) zlepsuje viditel'nost laserovej ciary, vdaka priesvitnej polovici je laserová ciara Rozpoznatel'á aj zo zadnej stany ciel'ovej tabulky lasera.

Okuliare na zviditel'nenie laseroveho luca (prislusenstvo)

Laserové okuliare na zviditefnenie laseroveho lúca filtruju svetlo okolia. Vdaka tomu sa stava svetlo lasera pre oko svet-lejsim.

Okuliare na zviditel'nenie laseroveho luce nepouzivaje akochranné okuliare. Okuliare na zviditel'nenie laseroveho luce sluzia na lepsie Rozpozanie laseroveho luce;nechránia vsak pred laserovym ziarenim.
Okuliare na zviditel'nenie laseroveho luca nepouzivaj te akslnechne okuliare alebo v cestnej doprave. Okuliare na zviditel'nenie laseroveho luca neposkytuju uplnu UV ochranu a zhorsuju vnimanie farieb.

Priklady prace (pozri obrazky B2-F2, GaH)

Priklady pre rozne druhy pouzivania meraceho pristoja naj dete na grafickych stranach.

Meraci pristroj postavte vzyv blizkosti plochy alebo hrany, ktora sa ma skontrolova a pred zacatim merania ho nechajte, aby sa niveloval.

Odmerajte vzdialenosti medzi laserovym lucom a nejakou plochou alebo hranou vzy na dvoch miestach, ktoré su od seba podf'a moznosti co najvic zdialene.

Udrzba a servis

Udrzba a cistenie

Znečistenia utrìte vlhkou mäkkou handričkou. Nepoužívajte ziadne cistace prostriedky ci rozpústálá.

Cistite pravidelne predovsetkym plochy na vystupnom otvo re a davajte pozor, aby ste pritom odstranili pripadne zachytené vlakna tkaniny.

Zákaznicka sluzba a poradenstvo oh'adom použitia

Servisiné stredisko Vám odpovie na otázky týkajúce sa opravya udržby Vašho produktu ako aj nahradnych dielov. Rozkladove výkresy a informácie o nahradnych dieloch najdete tiež na: www.bosch-pt.com

V pripe odatozok tykajucich sa naish vyrobkov a prisluen-stva Vam ochote pomoze poradensky tim Bosch.

V priade akychkolvek otazok a objednavok nahradnych suciastok uvdzajte bezpodmienene 10-miestne vecné cislo uvedené na typovom stitku vyrobku.

Slovakia

Na www.bosch-pt.sk si moźete objednat opravu vásho stroja alebo náhradné diely online.

Tel.: [phone]

Fax:[phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Likvidácia

Vyrobok, prisluşenstvo a obal treba odovzdat na recyklaci v sulade s ochranou zivotného prostredia.
