用户手册 EXO-S HILTI

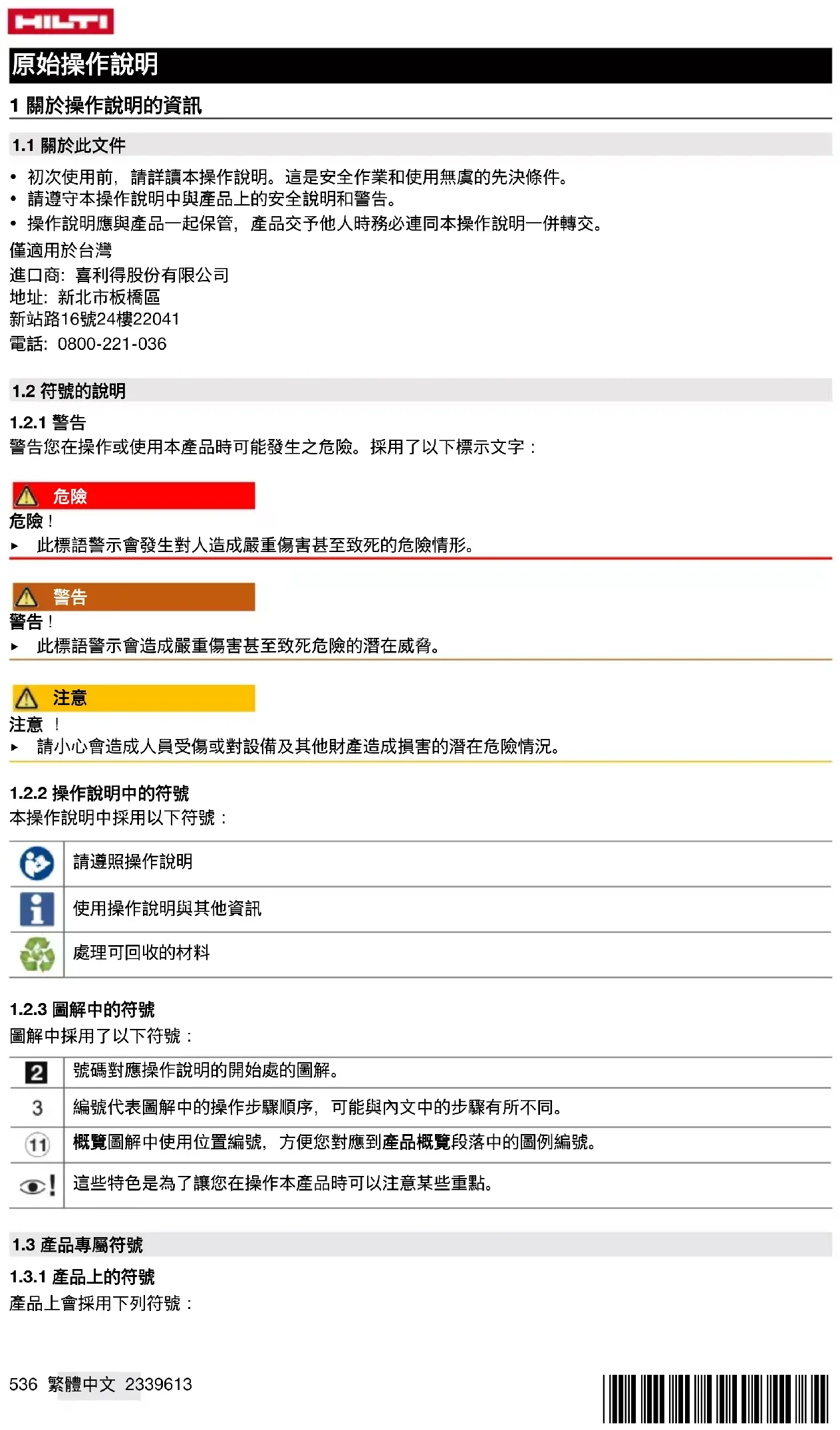

• 初次使用前，請詳讀本操作說明。這是安全作業和使用無虞的先決條件。

• 請遵守本操作說明中與產品上的安全說明和警告。

• 操作說明應與產品一起保管，產品交予他人時務必連同本操作說明一併轉交。

新站路16號24樓22041 電話: [phone]

警告您在操作或使用本產品時可能發生之危險。採用了以下標示文字：

▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。

▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。

▶ 請小心會造成人員受傷或對設備及其他財產造成損害的潛在危險情況。

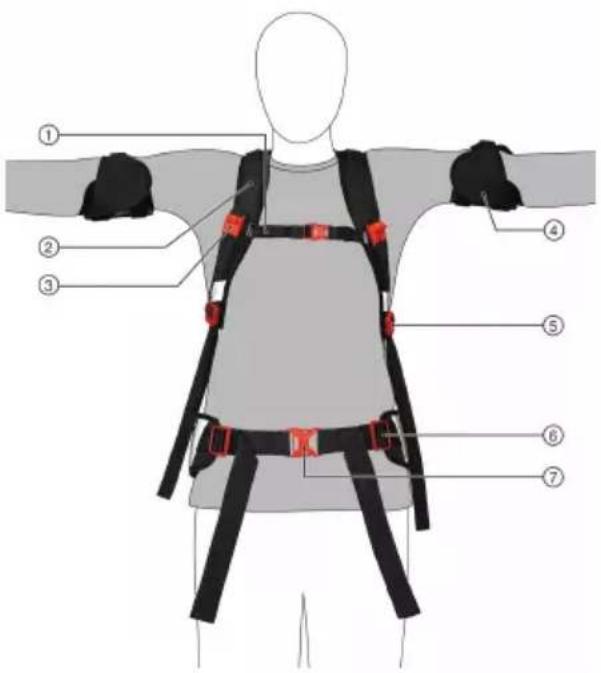

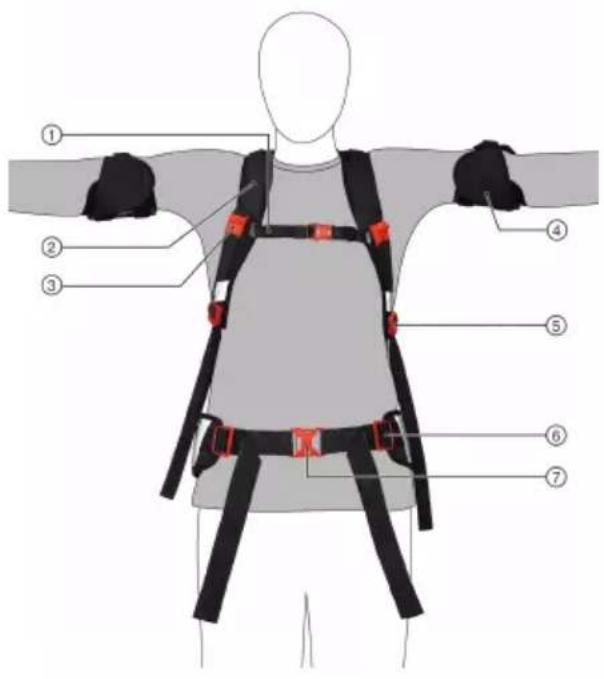

圖解中採用了以下符號： 號碼對應操作說明的開始處的圖解。 編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同。 概覽圖解中使用位置編號，方便您對應到產品概覽段落中的圖例編號。 這些特色是為了讓您在操作本產品時可以注意某些重點。

產品上會採用下列符號：*2339613* 2339613 繁體中文 537 機具支援近距離無線通訊（NFC）技術，其相容於iOS及Android平台。

產品是針對專業使用者設計，故僅經訓練、認可的人員可操作、維修與維護本產品。必須告知上 述人員關於可能遭遇到的特殊危險。若因未經訓練人員操作錯誤或未依照其原本的用途操作，則本產品和它 的輔助工具設備有可能會發生危險。 類型名稱和序號都標示於額定銘牌上。 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品

基於製造商唯一的責任，本公司在此聲明本產品符合適用法規及標準。本文件結尾處有符合聲明之副本。

警告 請詳讀本產品所附之所有安全說明及其他操作說明、圖片與技術資料等。未遵守底下的說明會造成嚴

保留所有安全操作說明和其他操作說明，以供日後參考。

▶ 肩帶和護臂套的鎖扣內含磁鐵。磁鐵可能會影響心律調節器或類似作用之植入裝置的運作。心律調節器 可能會因此切換至測式模式並引發不適。在某些情況下，心臟除顫器可能會無法繼續運作。身上裝有這類 裝置的人員應與磁鐵保持充份距離，即至少100 mm。您應向身上裝有這類裝置的人員示警有磁鐵靠近。 以下人員才允許使用本產品本產品： ▶ 穿上適當的工作服。請勿穿戴飾品或穿著寬鬆的衣物。請將頭髮、衣服與手套遠離移動性零件。移動性零 件可能會夾到寬鬆的衣服、飾品或長髮。 ▶ 請避免不當的姿勢。隨時站穩並維持平衡。 ▶ 僅限熟悉產品、已接受過安全使用訓練且瞭解相關危害的人員可使用本機具。 ▶ 使用本產品時請勿讓兒童和其他人員靠近。 ▶ 本產品僅允許供一位人員使用。 ▶ 請勿將本產品用於垂降人員或作為人員的安全保護措施。 ▶ 請注意：您裝戴上產品時不會被固定或移動的物體勾住。 ▶ 若有出現不適、疹子或皮膚異常敏感等現象，請停止使用外骨骼支架。 ▶ 皮膚受損時，如有發炎、皮疹或瘢痕組織等情形，請勿使用本產品。各繩帶和支架造成的摩擦可能會使皮

▶ 若護臂支撐墊髒污或有擦痕，請清潔之。 → 頁次 549若軟墊變形或磨損，請聯絡Hilti維修中心。 ▶ 加裝的配件不得影響功能。

▶ 避免讓支撐部件超載。若突然間失去作用可能導致人員受傷。僅可在指定的使用限制範圍內使用本產品。 ▶ 每次使用前，請檢查本產品是否功能正常、其磨耗情形以及是否受損。本產品若曾摔落或已有損壞情形， 請勿繼續使用。請聯絡Hilti客服中心。 ▶ 為避免損壞，請勿將本產品暴露於熱源之下。請遵守規定的貯放溫度和操作溫度。538 繁體中文 2339613 *2339613* 3 說明

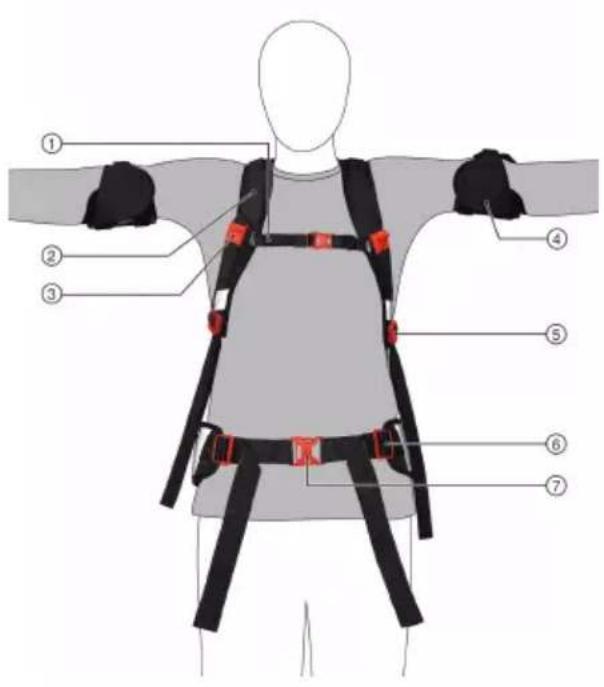

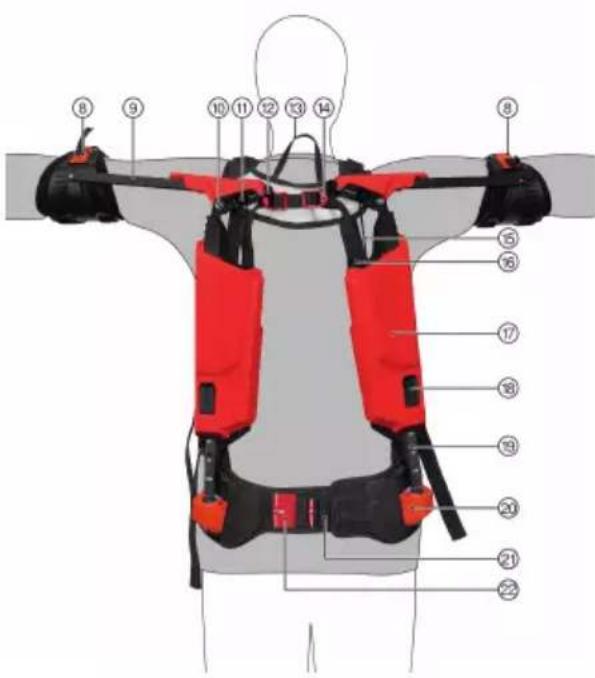

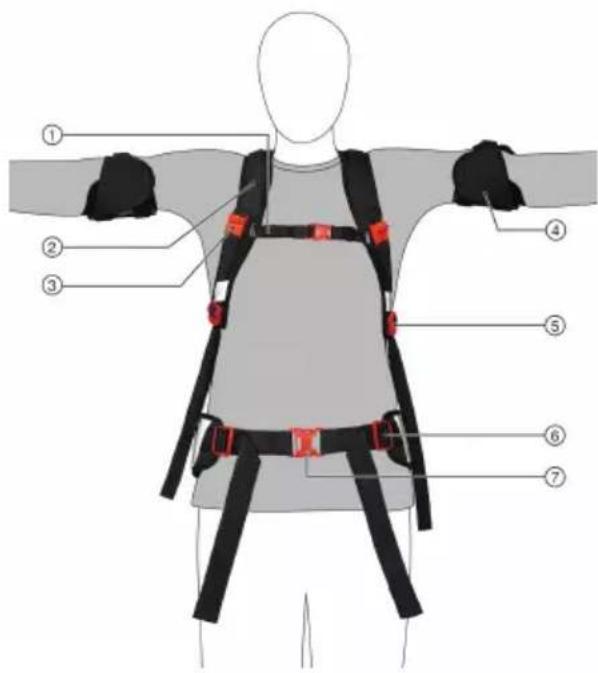

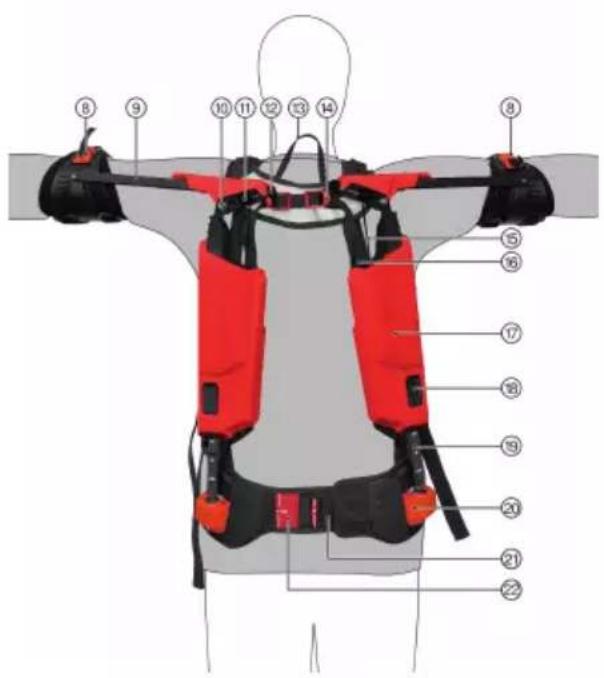

本文說明之產品屬於一種被動式外骨骼支架。產品設計目的是：當您所進行的作業超過頭部及肩膀高度時， 減輕手臂和肩胛部位的負擔。本產品僅供作為建築和工業領域作業的輔助工具，且僅限成人使用。 Hilti 提供兩種不同尺寸的外骨骼支架。差異在於護臂套、護臂墊和護臂套綁帶的尺寸。 維護作業僅可依照產品手冊執行。僅限接受過相關訓練並瞭解可能發生之危情狀況的授權人員使用與維護本 產品。*2339613* 2339613 繁體中文 539

本產品若未針對使用者體型進行調整，則不得使用。 不得對本產品進行竄改或變造，且不得加裝任何未經許可用於該產品的配件。 不得在腰帶上加裝任何可能妨礙外骨骼支架正常功能的物品。不得加裝任何安全繫索在外骨骼支架上。 本產品不得用於提高性能，且不得用於抬升、垂降人員或作為人員的安全保護措施。 不得於有發生火災或爆炸危險的場所使用本產品。 不得於高壓電纜附近使用本產品。 以下人員不得使用本產品：

• 體內裝有心律調節器或類似作用之植入裝置的人員、

• 肩部、手臂、背部及手部等位置曾患有骨骼肌肉相關疾病的人員、

• 患有皮膚相關疾病、皮膚受傷或發炎的人員；具有腫脹之凸起瘢痕組織的人員、

• 手臂、肩部、臀部及背部等相關身體部位紅腫之人員、

• 靜脈曲張較嚴重之人員，尤其是有回流障礙、淋巴流通障礙以及肢體末端軟組織不明腫脹之情況者、

• 上肢、臀部和背部等部位發生感知障礙或血液循環障礙（例如糖尿病引發的神經病變）之人員。

外骨骼支架、操作說明書 關於本產品，您可於當地Hilti Store或網站查詢其他經過認證可搭配使用的系統產品：www.hilti.group 4 技術資料

磁場有造成傷害的危險 產品所帶有的磁鐵會產生強力的磁場，可能會影響植入裝置的運作。 ▶ 請將運作中的植入裝置、電子裝置和磁卡保持遠離本產品。 ▶ 請注意如植入裝置製造商的說明。 ▶ 身上有植入裝置運作的人員僅得在獲得醫生許可後使用本產品。

穿戴錯誤或過緊可能造成人員受傷。 血管和神經可能局部受迫和收縮。 ▶ 請確認您穿戴是否正確且產品固定於正確位置上。540 繁體中文 2339613 *2339613*

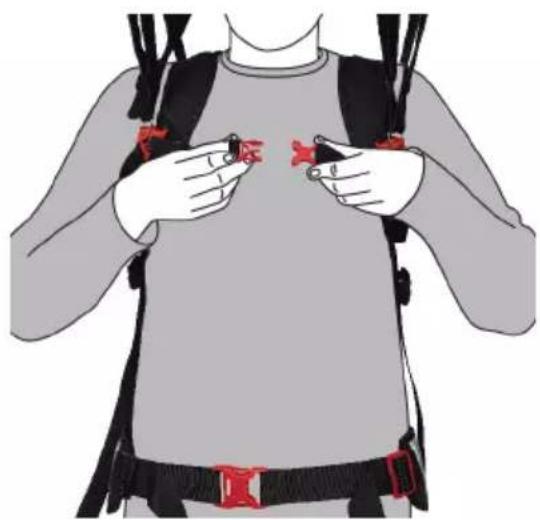

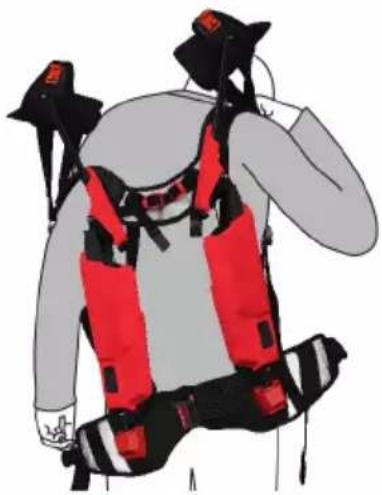

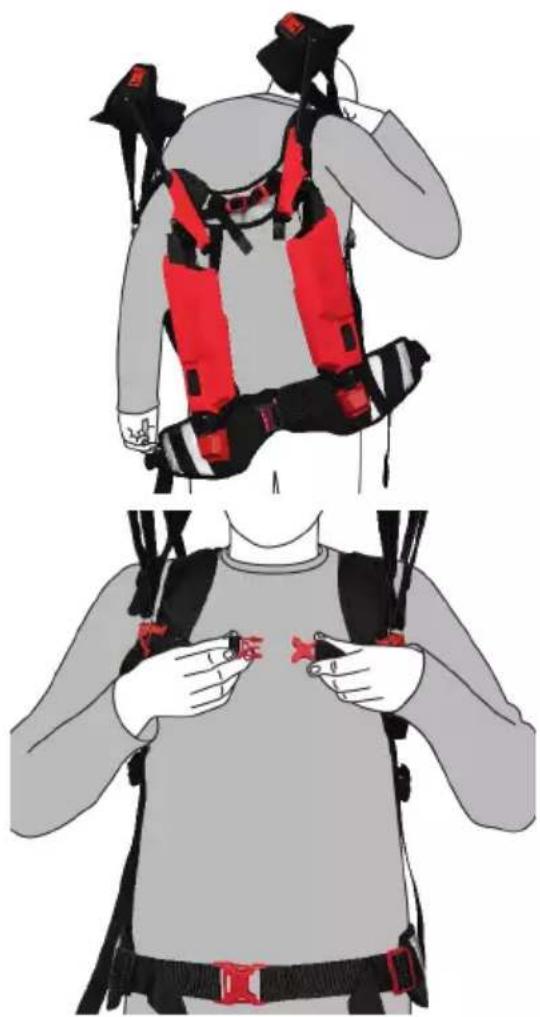

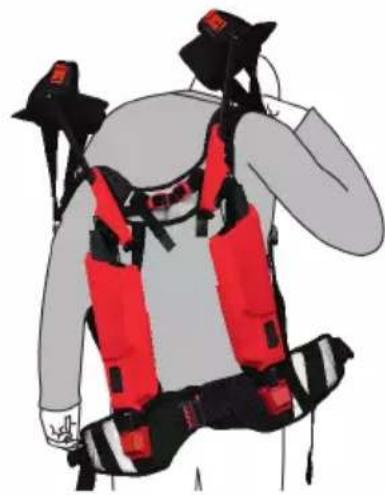

1. 將本產品像背包一樣套在身上。將手臂穿過肩帶，

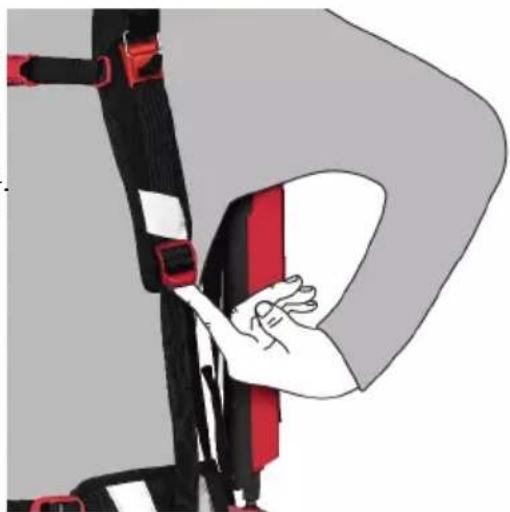

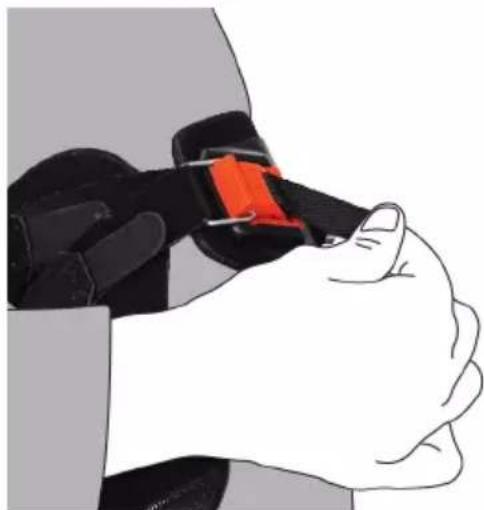

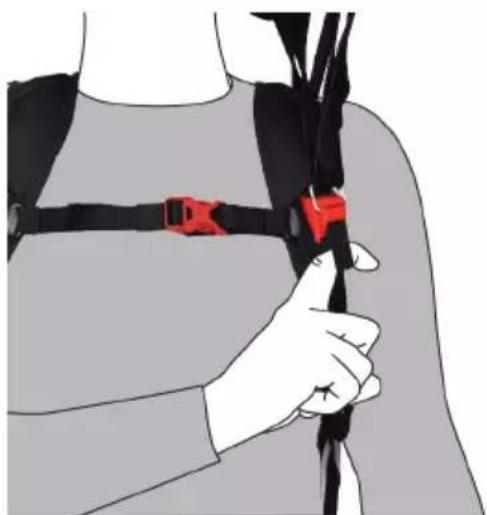

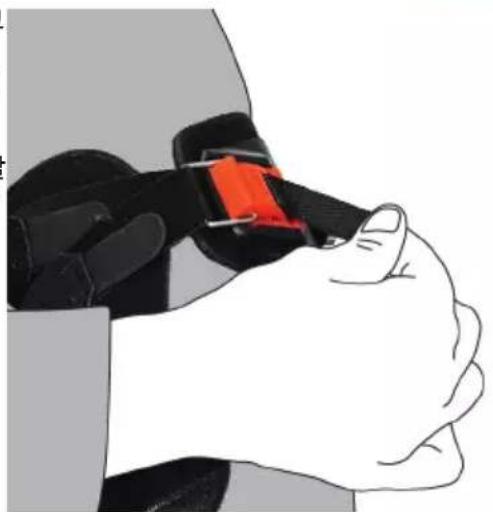

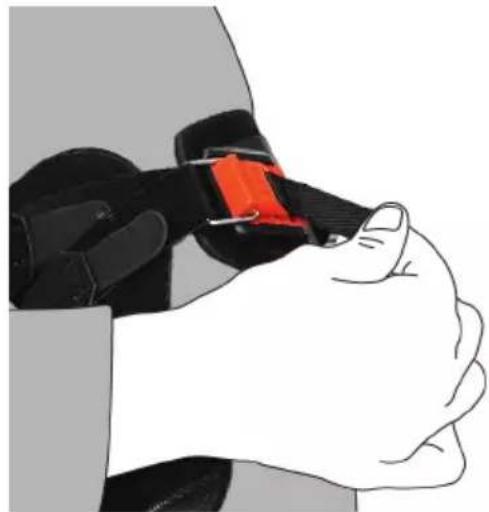

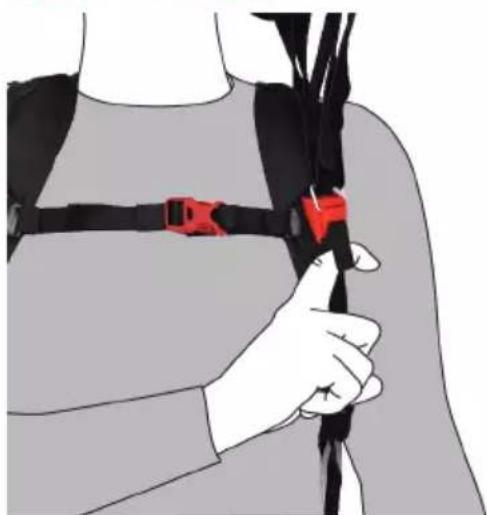

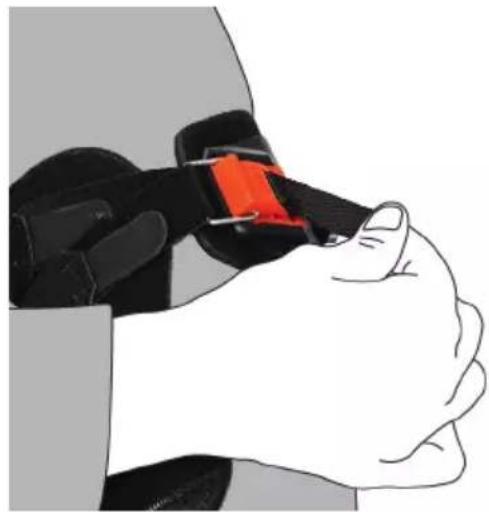

6. 調整肩帶。將綁帶末端往下拉，即可拉緊肩帶。若要

將肩帶放鬆，請將扣具傾斜即可。 ▶ 肩帶必須鬆鬆地位於肩上，但不可妨礙手臂舉

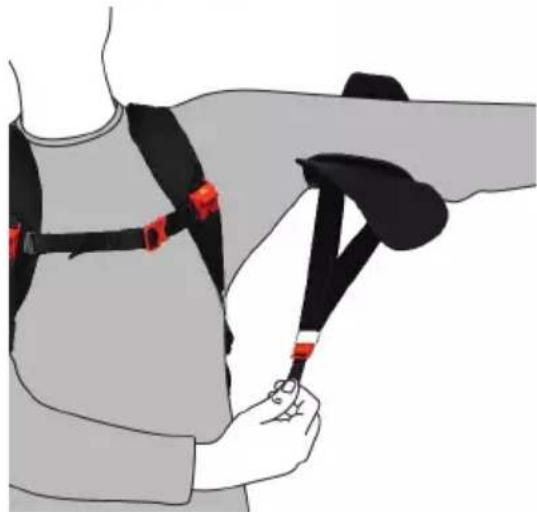

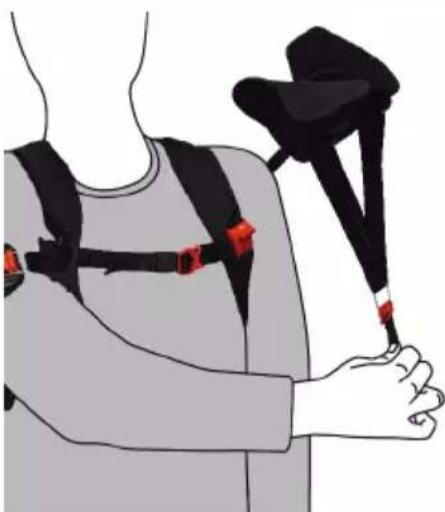

護肘快速彈回時可能造成人員受傷。 護肘在承受預緊力 狀態下可能失控快速彈回而造成頭部受傷。 ▶ 解開磁鐵鎖扣時，請將一根手指勾在綁帶拉繩內。 這可防止您滑倒以及護肘彈回。

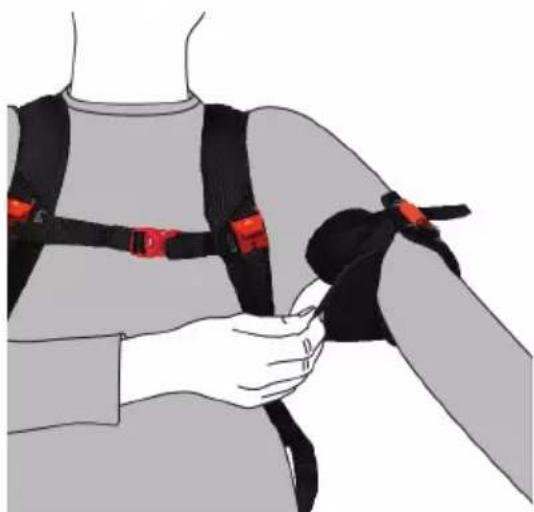

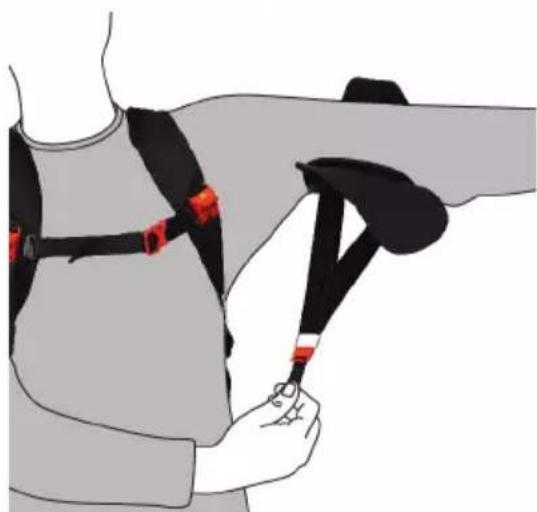

7. 將綁帶拉繩往上拉並小心地摘下磁鐵鎖扣。

9. 將上臂置於護臂套內的正中央位置。542 繁體中文 2339613

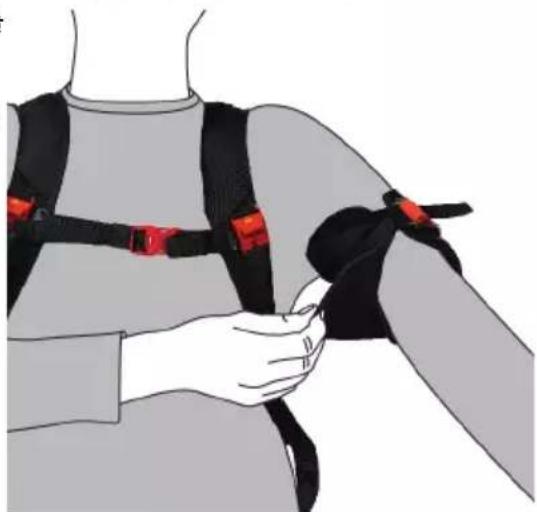

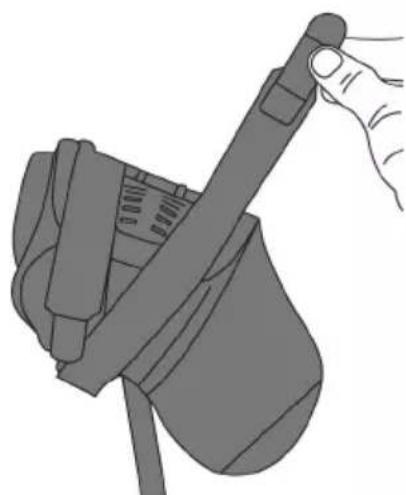

10. 使用綁帶拉繩將磁鐵鎖扣鉤入護臂套的卡鉤中。

▶ 請注意：磁鐵鎖扣應要確實卡入。 將護臂套綁帶套在上臂上時，外側的護臂套軟 墊必須打開。必要時，在將上臂放入護臂套後

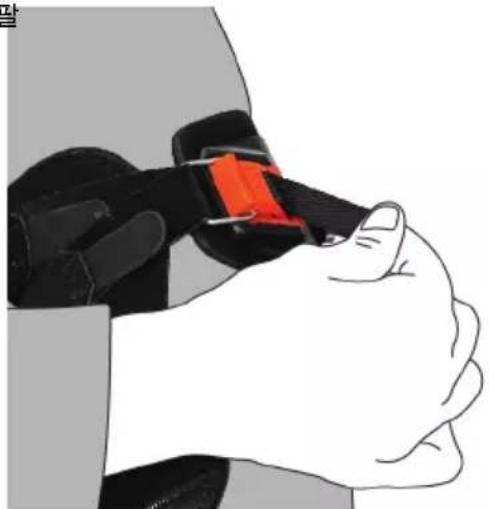

11. 利用魔鬼氈束帶調整上臂護臂套綁帶的鬆緊度。將魔

鬼氈束帶固定於正中央位置並且整段要確實固定。 ▶ 護臂套綁帶可從綁帶兩端任意調整。

13. 以相同方式將身體另一側的護臂套穿戴妥當。

14. 檢查產品的另一側是否有對稱固定。

如有任何壓迫可能人員受傷。 手指若是伸入活動關節部位之中可能造成夾傷。 ▶ 配合身型調整本產品時，請勿伸入活動關節部位。*2339613* 2339613 繁體中文 543

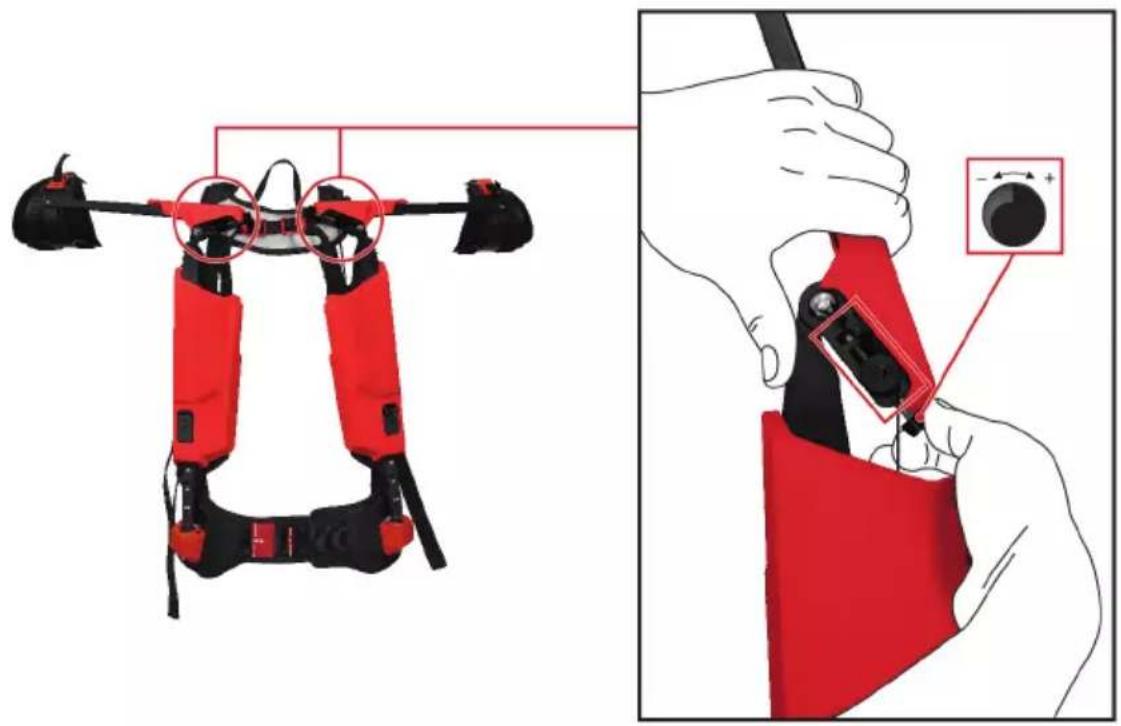

▶ 轉動調整旋鈕，即可設定支撐力道。 ▶ 順時針旋轉（+）是增加支撐力道，逆時針旋轉（-）是調降支撐力道。 ▶ 刻度上的條狀越大，支撐力道就越高。 手臂不需用力即能自然放下時，才表示已調整至支撐力道。支撐力道不得高於此值，但可任意設定

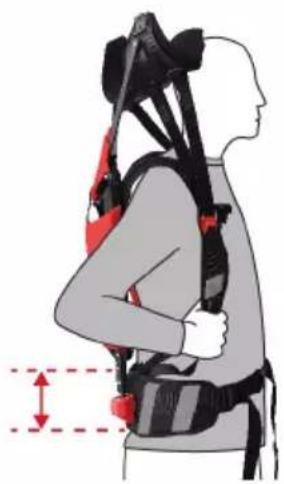

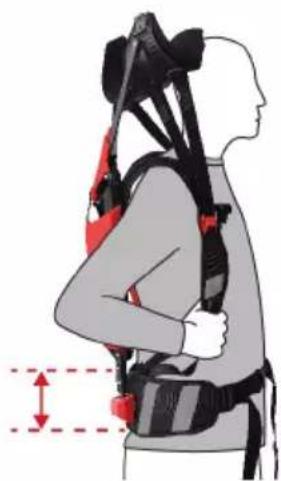

1. 腰帶必須臀部肌肉上方，與骨盆同高。

▶ 使用期間，腰帶不得有任何滑移。544 繁體中文 2339613 *2339613*

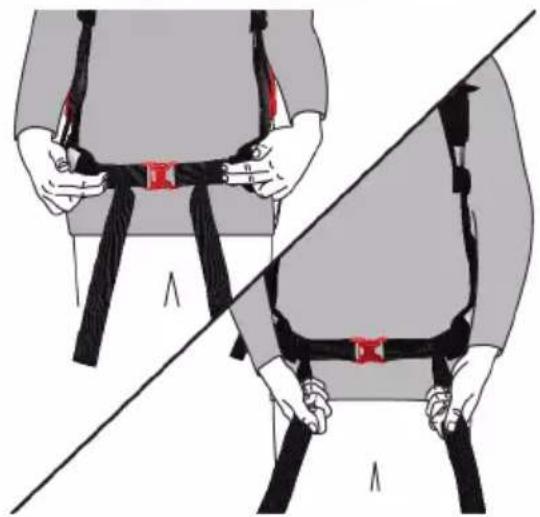

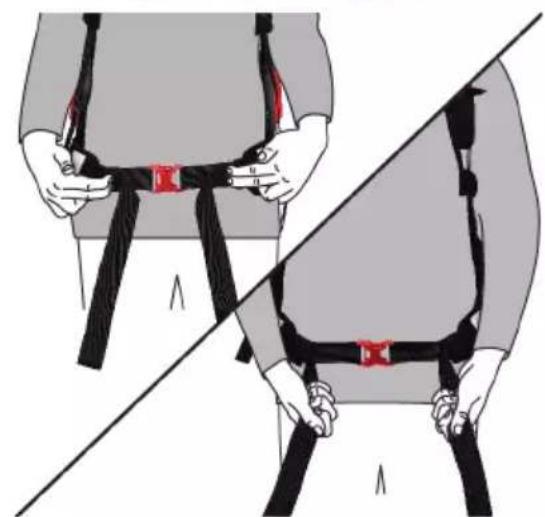

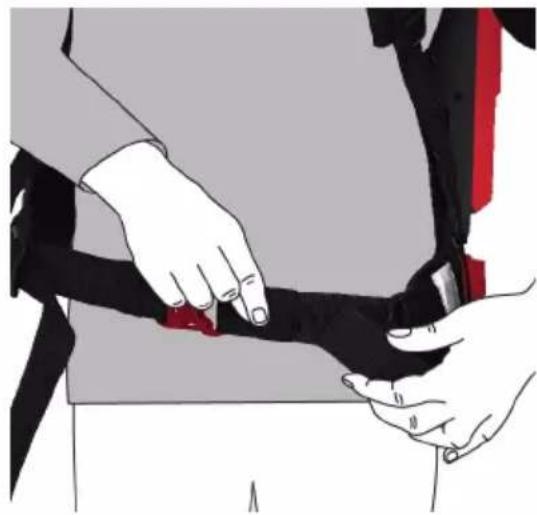

3. 請將腰帶的兩端往前拉，即可將之拉緊固定。

2. 推／拉腰帶，將其縮緊或拉開至所需的尺寸。

▶ 指定調整尺寸的寬度並不需要與高度吻合。

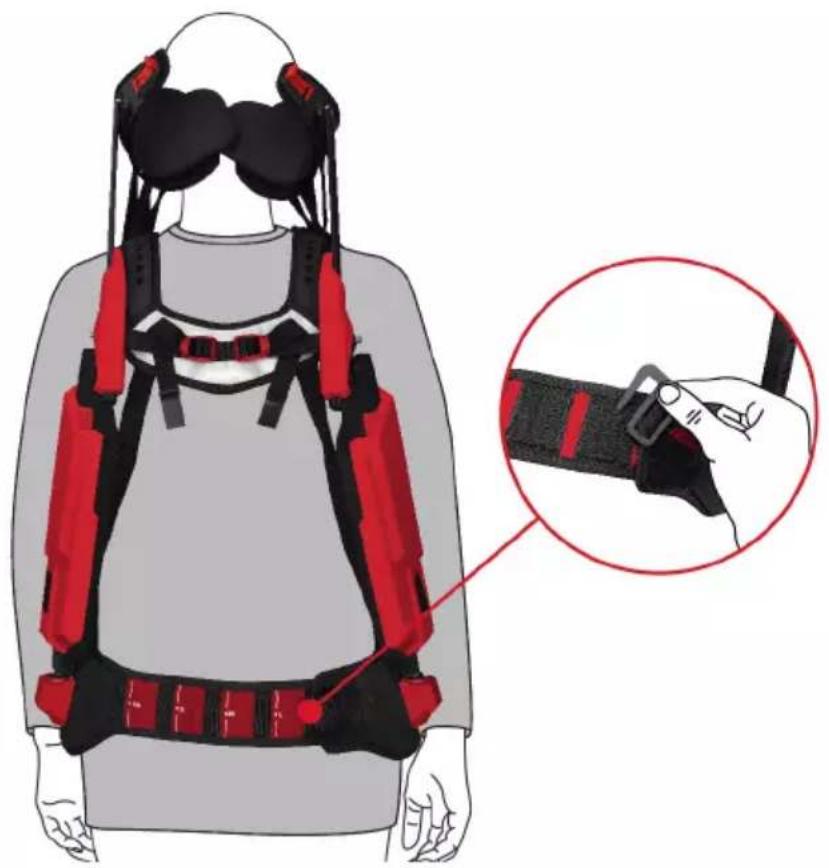

3. 將間距調整器的卡鉤完全鉤入所需的繫繩上並拉緊腰帶。

4. 請您穿戴本產品，然後檢查腰帶位置是否對稱。

▶ 球頭支座必須與肩關節呈垂直固定，視上半身的身型而定，可以向外傾斜（即呈V形）。此時必須讓雙 手能夠穿過並自由擺動。

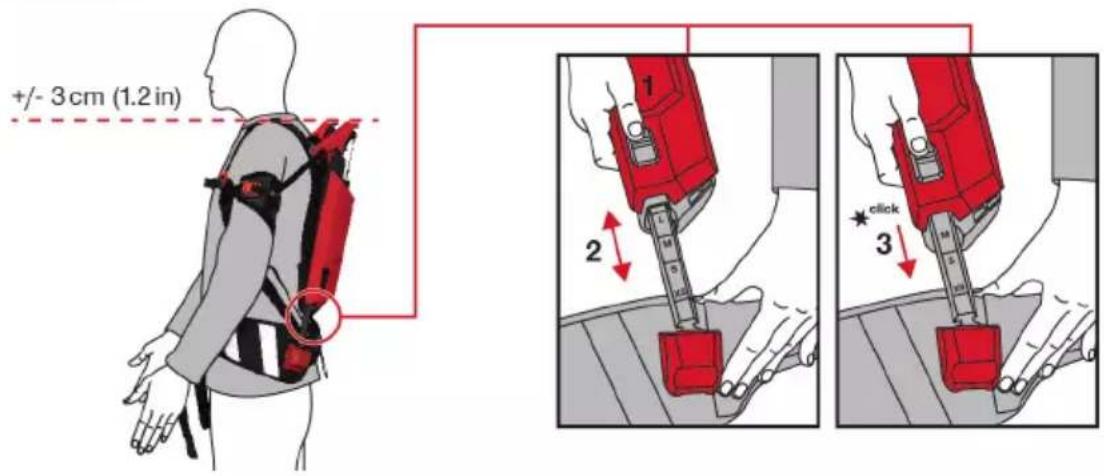

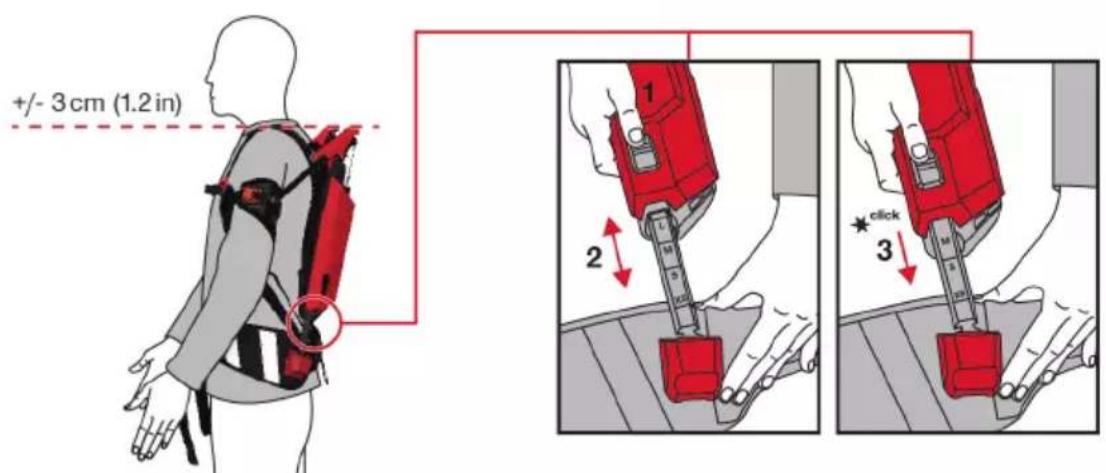

2. 將鋁型材拉出或推瑞擴張器的護蓋中。請調整所需的高度。

4. 請您穿戴本產品，然後檢查活動關節部位的位置是否等距。

▶ 穿戴產品時，活動關節部位的上緣須對齊於肩高+⁄- 3 cm（+⁄- 1.2 in）的區域。

2. 調整背帶的長度並將魔鬼氈束帶再次貼上。

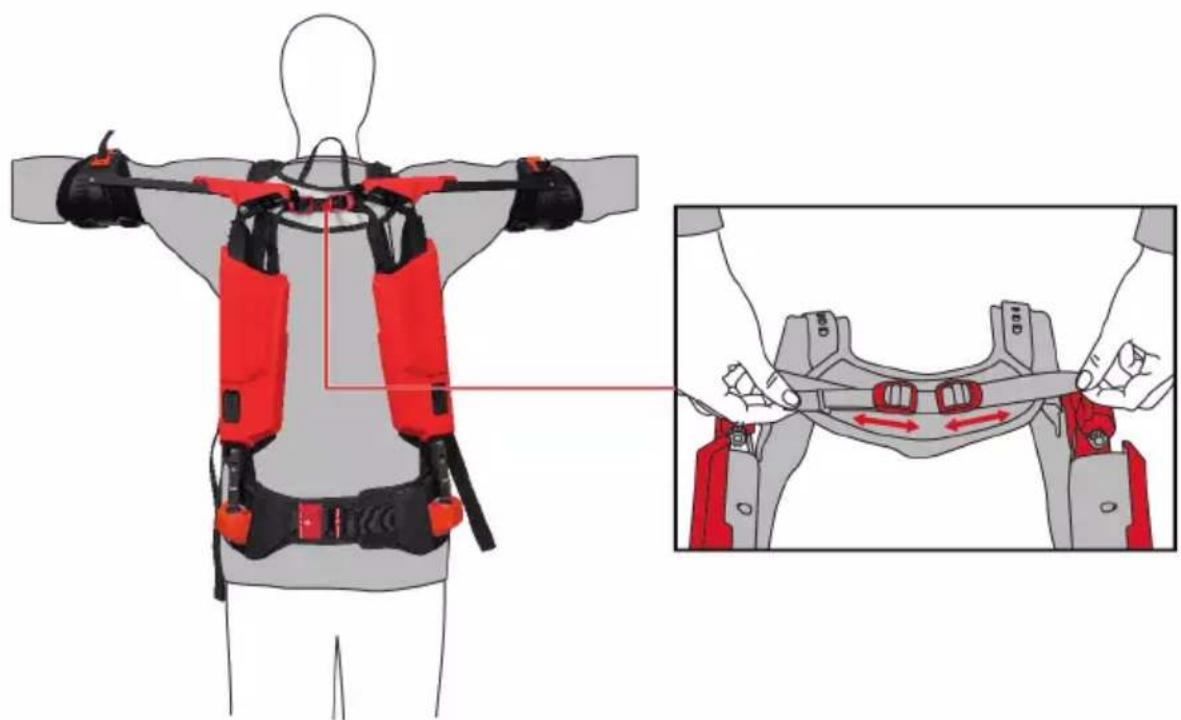

您可透過拉帶調整活動關節部位的位置。拉緊拉帶時，活動關節部位和擴張器護蓋會更靠近身體。

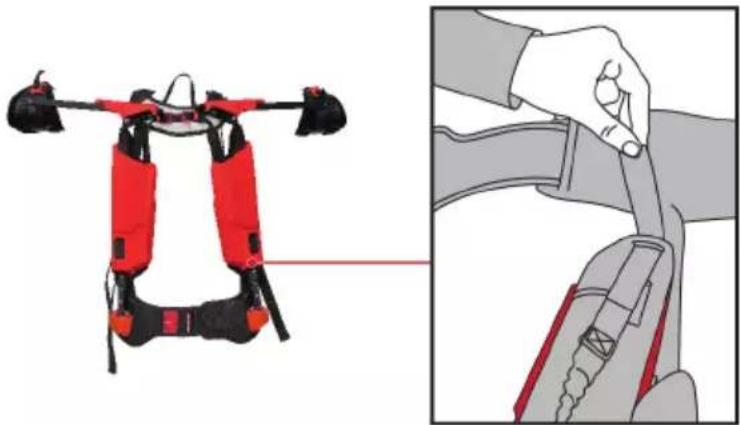

1. 分別將綁帶末端往外拉，以拉緊相應的拉帶。

▶ 請注意兩條拉帶位置是否對稱。*2339613* 2339613 繁體中文 547 7 平放

護肘快速彈回時可能造成人員受傷。 護肘在承受預緊力狀態下可能失控快速彈回而造成頭部受傷。 ▶ 解開磁鐵鎖扣時，請將一根手指勾在綁帶拉繩內。這可防止您滑倒以及護肘彈回。

2. 將綁帶拉繩往下移動並同時拉緊護臂套綁帶。

3. 將手臂從護臂套中退出並移至身體正前方。

5. 讓磁鐵鎖扣確實卡入至肩帶上的固定位置。

12. 將本產品像背包一樣平放。*2339613*

2. 請將拇指放在有凹槽的表面上並將頸部支撐向下推，

3. 請檢查頸部支撐安裝在兩側的高度是否相同。

5. 請以清潔護臂墊的相同方式清潔護頸墊。 → 頁次 549

擴張器繃緊時可能造成人員受傷。 進行清潔及保養時可能造成人員受傷。 ▶ 擴張器必須先放鬆，才能進行清潔及保養。

• 僅能使用微濕軟布及中性肥皂清潔本產品。勿使用含硅樹脂的清潔或亮光劑，因為可能會造成塑膠零件損

• 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。

• 如果有損壞跡象或任何零件功能故障，請不要操作本產品。請將產品立刻交付Hilti維修中心進行維修。

• 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。 為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。要選購Hilti認可的備件、耗材和配件， 請至Hilti Store或網站：www.hilti.group。

5. 然後再將軟墊重新裝上。550 繁體中文 2339613

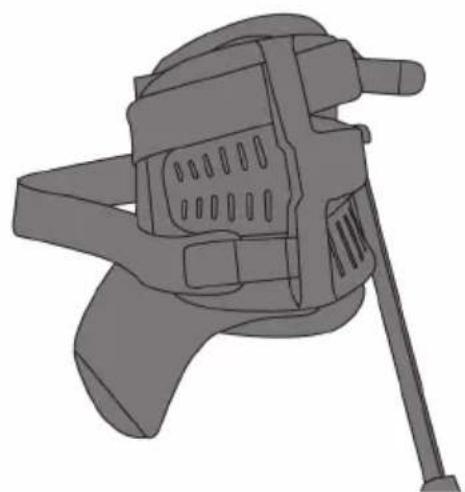

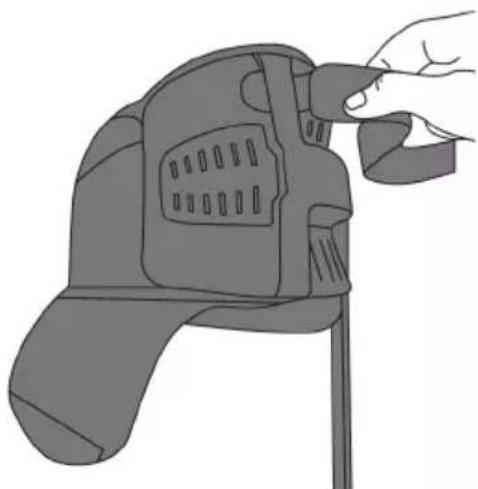

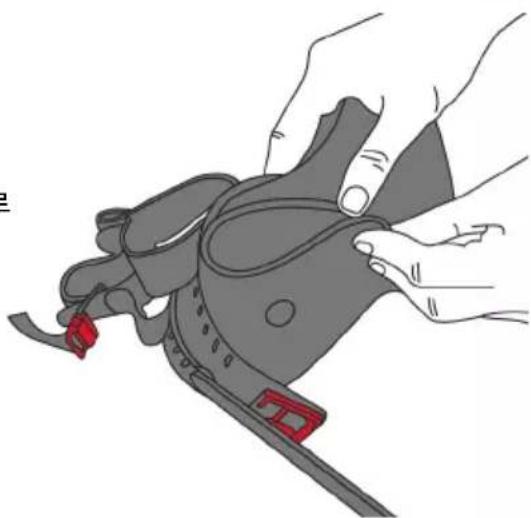

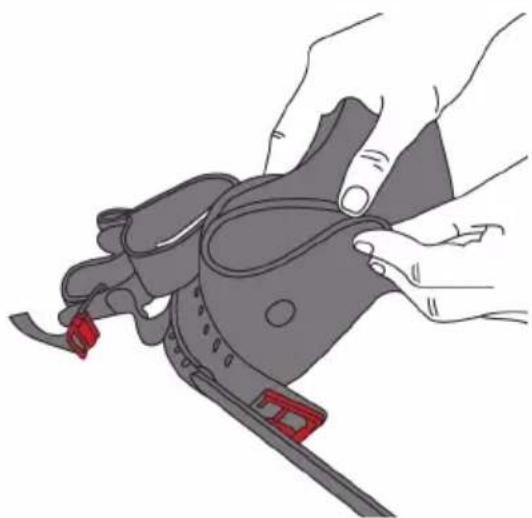

1. 請將護臂軟墊從護臂套拔下，請注意：先內側再外

將軟墊校正至正確位置。 軟墊和護臂套皆帶有彩色圓點標記，藍色代表

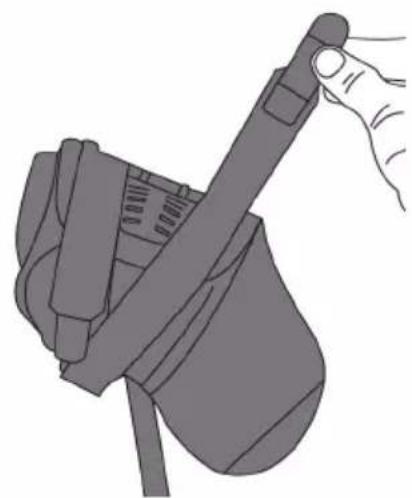

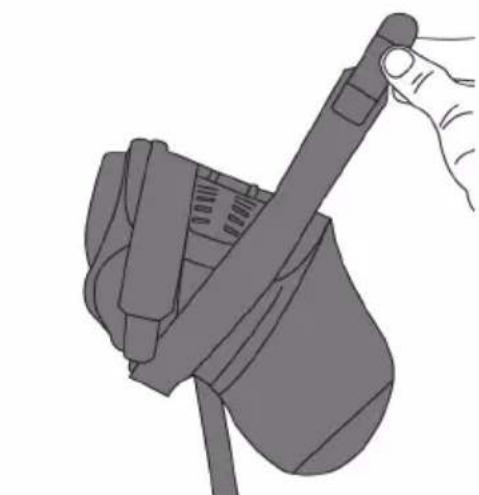

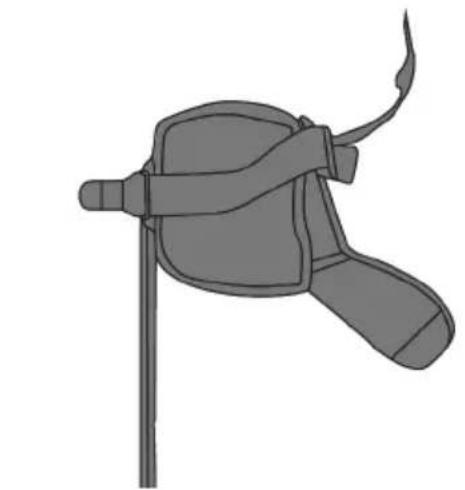

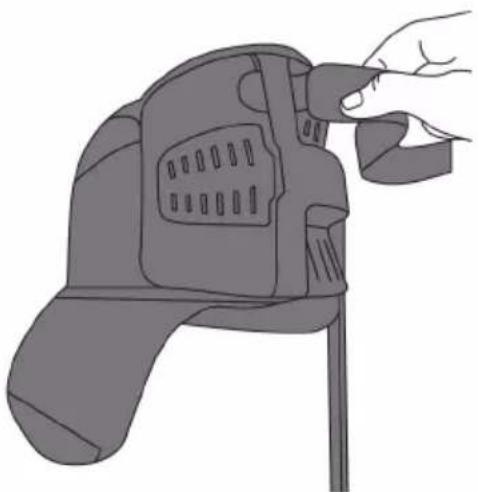

2. 將綁帶從護臂套的兩個固定接片中拆下。

3. 將磁鐵鎖扣上部放到護臂套上的固定位置上。

4. 將新綁帶從底部穿過第一個固定接片。魔鬼氈束帶必

6. 將綁帶從上方穿過磁鐵鎖扣的金屬環孔。

7. 將綁帶由內往外穿過第二個固定接片。

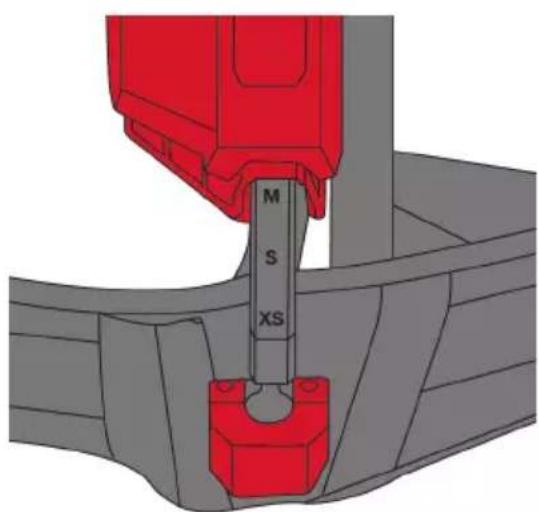

▶ 檢查球頭在球頭支座中的活動狀況，為此移動鋁型

結果 1 / 2 如果球頭能夠活動自如。 ▶ 無需進一步採取任何措施。 結果 2 / 2

▶ 將球頭重新放入球頭支座內，並裝上護蓋。 ▶ 以0.5 Nm的扭矩將兩顆螺絲重新鎖上。 10 搬運和貯放

▶ 確認在整個搬運過程中設備均有妥善固定。 ▶ 搬運後，請務必檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 ▶ 搬運及貯放支架時，必須將擴張器放鬆。

▶ 請將產品貯放在乾燥且兒童或未授權的人員無法觸及的地點。 ▶ 長時間貯放後，請務必檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。552 中文 2339613 *2339613* 11 故障排除 若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。 故障 可能原因 解決方法 擴張器無張力 卸下擴張器 ▶ 檢查擴張器是否位於正確位置。 擴張器已磨損 ▶ 聯絡Hilti維修中心。 活動關節部位卡死 活動關節部位已磨損 ▶ 聯絡Hilti維修中心。 摩擦到軟墊 軟墊髒污 ▶ 請您清潔軟墊。 → 頁次 549 軟墊翻折或已磨耗 ▶ 聯絡Hilti維修中心。 護臂套滑過手肘 護臂套未置於上臂中心。 ▶ 將上臂置於護臂套內的正中央位 置。 → 頁次 539 護臂套綁帶佩戴得不夠緊。 ▶ 請調整護臂套綁帶，使其張緊卻 不會束縛您的上臂。 → 頁次 539 護臂套、軟墊和／或綁帶過大 ▶ 聯絡Hilti維修中心。 上臂出現收縮和／或壓迫徵狀 護臂套、軟墊和／或綁帶過小 ▶ 聯絡Hilti維修中心。 護臂套綁帶佩戴得太緊。 ▶ 請調整護臂套綁帶，使其張緊卻 不會束縛您的上臂。 → 頁次 539 12 廢棄設備處置 Hilti機具、設備或裝置所採用的材料大部分均可回收再利用。材料在回收前必須正確地分類。Hilti在許多 國家都有提供老舊機具回收服務。請洽詢Hilti客服中心或您在地的經銷商。 13 製造商保固

如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。 Hilti Taiwan Co., Ltd. 24F., No. 16, Xinzhan Rd., Banqiao Dist., New Taipei City 220, Taiwan (R.O.C.) Tel. [phone] 其他資訊 有關於操作、技術、環境和回收的更多資訊，請參訪以下連結：qr.hilti.com/manual/?id=2339613 您也可在文件最後找到本連結的QR碼。

• 首次使用或操作产品前，先阅读本操作说明。这是安全、无故障操作和使用产品的先决条件。

• 请注意本操作说明中以及产品上的安全说明和警告。

• 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。

警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词：

▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。*2339613* 2339613 中文 553

▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。

▶ 用于提醒人们注意可能造成人身伤害、设备损坏或其他财产损失的潜在危险情况。

图示中使用了下列符号： 这些编号指本操作说明开始处的相应图示。 图示中的编号反映操作顺序，可能与文本中描述的步骤不同。 位置编号被用于概览图中并表示产品概览段落中的图例编号。 这些字符旨在提醒您特别注意操作本产品时的某些要点。

设备支持近场通信 (NFC) 技术，兼容 iOS 和安卓平台。

产品经设计适用于专业用户，只有经过专门训练的授权人员才允许操作、维修和维护本产品。 必须将任何可能的危险专门告知该人员。不按照既定用途使用或由未经培训的人员不正确地使用本产品及其 辅助设备可能会带来危险。 型号名称和序列号印在铭牌上。 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。

制造商全权负责声明，此处所述及的产品符合现行法规和标准。一致性声明副本位于本文档结尾处。

警告学习所有安全说明及与本产品一起提供的其他说明、图片和技术数据。不遵守以下说明会导致严重伤

妥善保留所有安全预防措施和说明，以供将来参考。

▶ 肩带和臂托的封闭装置中含有磁铁。这些磁铁可能对心脏起搏器或类似植入物的功能造成影响。心脏起搏 器可能被切换到测试模式，从而导致不适。在某些情况下，除颤器可能无法再工作。此类设备的佩戴者应 与磁铁保持至少 100 mm 的足够距离。请警告此类设备的佩戴者不要接近磁铁。这些人员不得使用本产

▶ 穿上合适的工作服。不要佩戴首饰或穿着宽松的衣服。让头发、衣服和手套远离运动部件。宽松的衣服、 首饰或长发可能被卷入运动部件中。 ▶ 避免不规范的工作姿势。始终站稳并保持平衡。 ▶ 只能由熟悉本产品的人员、接受过如何安全使用本产品的相关培训的人员以及了解由此带来的危险的人员

▶ 当使用本产品时，使儿童和其他人员远离。 ▶ 本产品只允许由一名人员使用。 ▶ 不得用本产品进行人员索降或固定。 ▶ 佩戴本产品时，注意不得勾挂到固定式或移动式物体上。 ▶ 如果出现不适、皮疹或皮肤敏感度增大的情况，则请勿继续使用外骨骼。 ▶ 当您的皮肤例如因发炎、皮疹或凸起的瘢痕而受损时，不得使用本产品。与束带及支架的摩擦可能令皮肤

▶ 如果臂撑软垫脏污并造成磨痛，请予以清洁。 → 页码 565 如果软垫弯折或磨损，请联系 Hilti 维修中心。 ▶ 加装的附件不得影响产品功能。

▶ 避免承载部件过载。突然性的功能丧失可导致伤害事故。使用产品时不要超过其规定的限值。 ▶ 在每次使用前，应检查产品的功能是否完好，是否有磨损和损坏。在跌倒或损坏后不得继续使用本产品。 请与 Hilti 维修中心联系。 ▶ 不得将本产品置于热源作用下，以避免损坏。注意规定的存放和工作温度。 3 说明

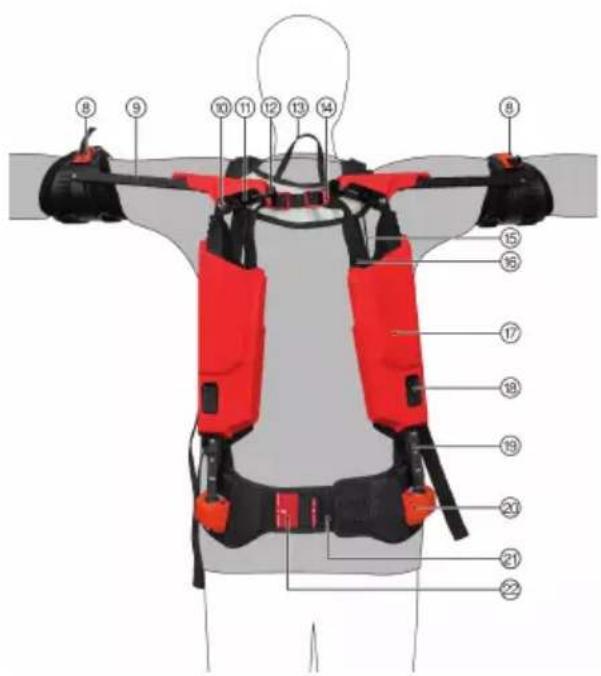

所述产品为被动型外骨骼。本产品设计用于在进行头部和肩部上方作业时，减轻手臂和肩胛带的负担。本产 品仅用作建筑施工和工业作业中的辅助设备，并且只能由成年人使用。 Hilti 提供两种不同大小的外骨骼。区别在于臂托、臂垫和臂托带的大小。 保养工作只能按照产品手册进行。本产品只允许由经授权、经培训的人员使用和维修，这些人员已被专门告

不允许在未进行用户专用产品设置的情况下使用本产品。 不得擅动或更改本产品，并且不得添加未许可用于本产品的附件。 不得在腰带上安装任何可能会影响到外骨骼正常功能的物品。不得在外骨骼上安装任何安全绳 。 本产品不允许用于提升效率，也不得用于举升、索降或固定人员。 不得将本产品用于存在爆炸风险的环境中。 本产品不得在高电压导线附近使用。 符合以下情况的人员不得使用本产品：

• 肩部、臂部、背部和手部区域的运动器官有既往疾病，

• 身体的相关部分 (臂部、肩部、臀部和背部) 有发红和过热，

• 程度比较严重的静脉曲张，尤其是带有回流障碍、淋巴引流障碍 – 以及远离产品的身体不明软组织肿胀，

• 上肢、臀部和背部区域有感官和循环障碍 (例如糖尿病神经病变)。

经认证可配合本产品使用的其它系统产品，可以通过您当地的 Hilti Store 购买或通过以下网址订购： www.hilti.group556 中文 2339613 *2339613* 4 技术数据

因磁场而造成人身伤害的危险 产品中所包含的磁铁会产生很强的磁场，从而可能影响植入物等。 ▶ 确保有源植入物、电子设备和磁卡等物品远离本产品。 ▶ 注意有源植入物等物品的制造商说明。 ▶ 佩戴有源植入物的人员只能在获得医生批准的情况下使用本产品。

穿戴错误或过紧，会导致人身伤害的危险。 对经过的血管和神经造成局部受压现象和变窄。 ▶ 确保产品的正确穿戴和正确固定。

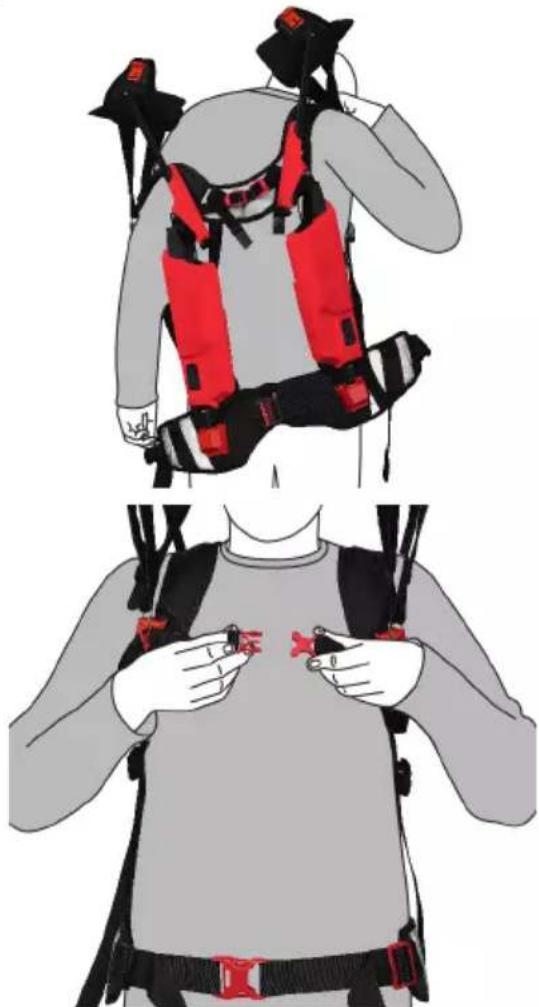

1. 像背包那样背上本产品。将手臂穿过肩带，并将肩带

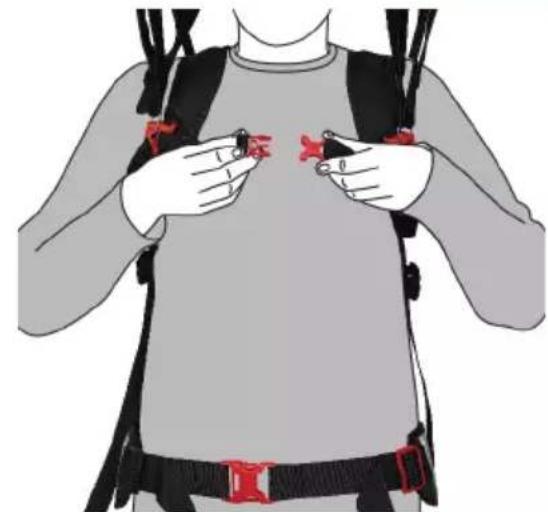

5. 调整胸带的高度和长度。*2339613*

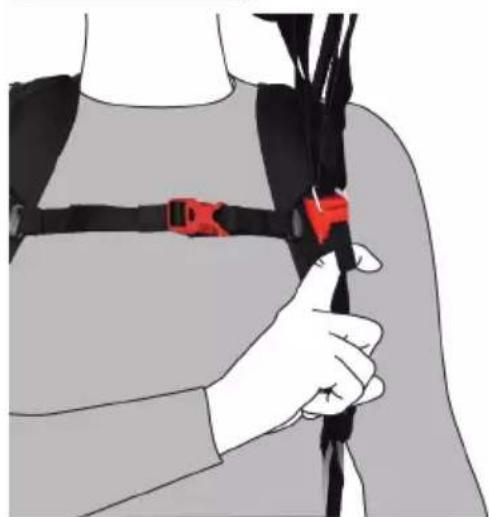

6. 调整肩带。将束带端向下拉，以将肩带张紧。如要松

▶ 肩带必须松弛地搭在肩上，不得影响手臂的抬起

▶ 抬起手臂时，腰带不能被向上拉。如果腰带的位 置发生改变，就必须松开肩带。

因臂夹板回弹而造成人身伤害的危险。 预应力下的臂 夹板可能发生不受控制的回弹，从而可能令您的头部受

▶ 摘下磁性锁时，将一根手指钩入带环中。这样可以避 免滑脱，并避免臂夹板回弹。

7. 将带环向上拉，然后将小心地脱开磁性锁。

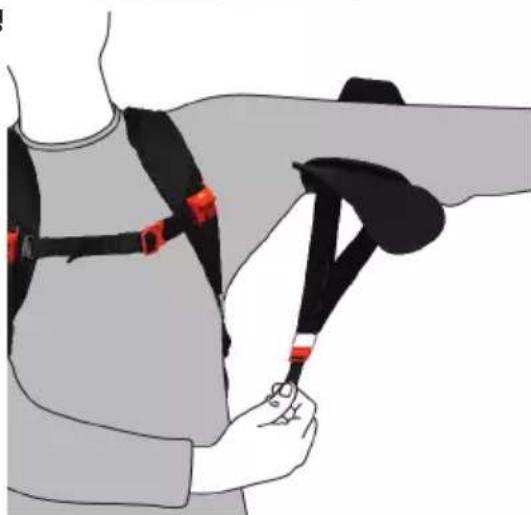

8. 用带环将臂托向下拉。同时将您的手臂移到体前。558 中文 2339613

10. 利用带环将磁性锁钩入臂托上的钩子中。

▶ 同时注意令磁性锁完全嵌入。 当您将臂托带放到上臂上时，外部臂托软垫必 须打开。当您将上臂卡入臂托后，必要时请打

11. 利用尼龙搭扣调节上臂处臂托带的周长。将尼龙搭扣

▶ 臂托带可在束带的两端进行不同的调节。

13. 以相同方式穿上身体另一侧的臂托。

可能因挤伤而造成人身伤害的危险。 伸入关节单元时，有挤伤手指的危险。 ▶ 调整产品时，不得探入关节单元的机械结构内。*2339613* 2339613 中文 559

▶ 通过转动调节轮来调节支撑力。 ▶ 顺时针旋转 (+)，将产生更多支撑力，逆时针旋转 (-) 将降低支撑力。 ▶ 刻度上的条柱越大，则支撑力越大。 如果手臂在无需额外用力的情况下，仅通过重力便能垂下，便说明支撑力调节正确。支撑力不得超 过该数值，可在该数值以下任意选择。

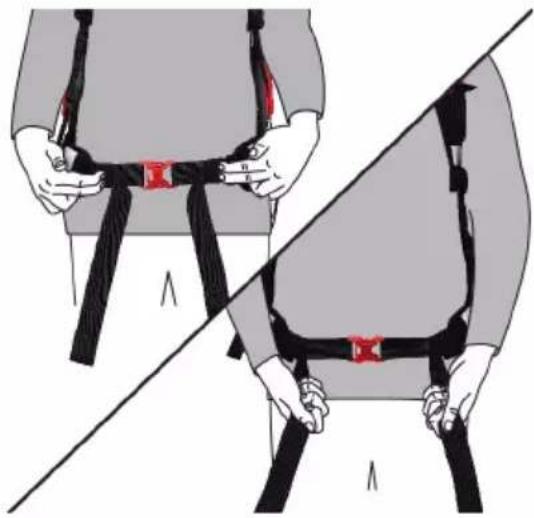

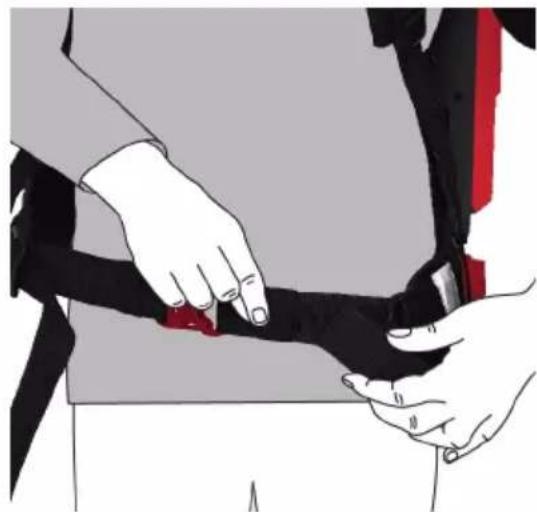

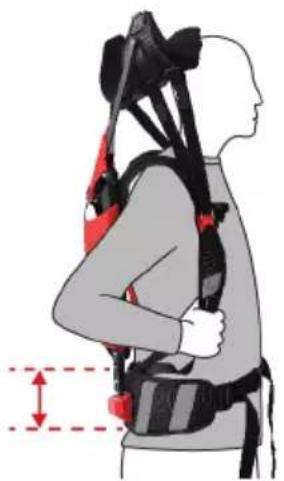

1. 腰带必须位于臀肌上方，在盆骨的高度上。

▶ 腰带不允许在使用过程中滑落。560 中文 2339613 *2339613*

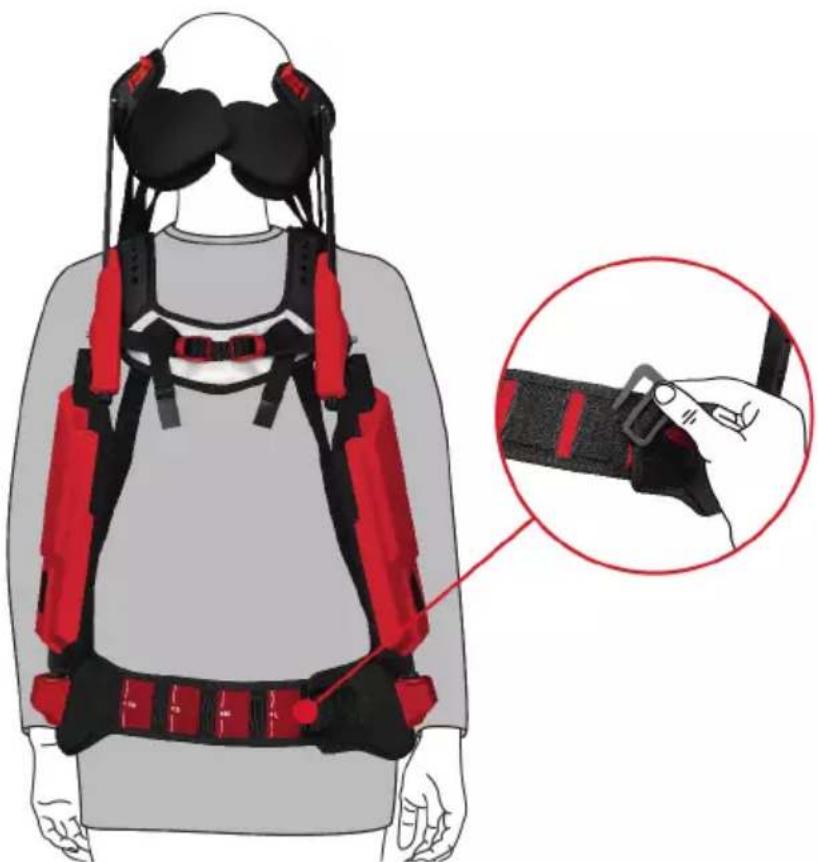

如要调整球头关节固定装置的间距，需要将外骨骼脱下。*2339613* 2339613 中文 561

▶ 给出的宽度和高度调节尺寸不一定要完全相符。

3. 将间距调节钩子完全钩入所要的环中，然后将腰带拉紧。

4. 将产品穿上，然后检查腰带的位置是否对称。

▶ 球头固定装置必须垂直于肩关节固定，可根据不同的上身身形向外倾斜 (V 形)。此时，双手必须能够完

2. 将铝合金型材从扩张器盖板中拉出 / 推入。调到所需的高度。

3. 铝合金型材嵌入，并可听到咔哒声。拉一拉铝合金型材，以确保铝合金型材已锁紧。562 中文 2339613

4. 将产品穿上，然后检查关节单元的位置是否平衡。

▶ 穿上产品后，关节单元的上沿必须在 +⁄- 3 cm (+⁄- 1.2 in) 的范围内与肩高一致。

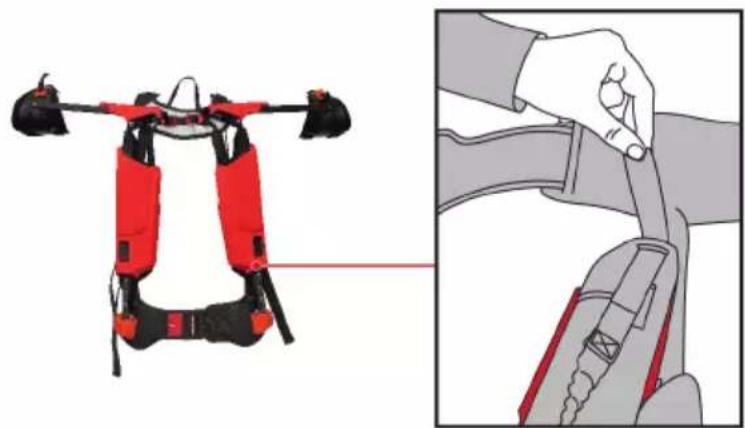

2. 调整背带的长度，然后重新扣上尼龙搭扣。

通过系带可以调节关节单元的位置。将系带拉紧，可令关节单元和扩张器盖靠近身体。

1. 将相应的束带端向外拉，可张紧一根系带。

▶ 注意两根系带的位置是否对称。*2339613* 2339613 中文 563 7 脱卸

因臂夹板回弹而造成人身伤害的危险。 预应力下的臂夹板可能发生不受控制的回弹，从而可能令您的头部受

▶ 摘下磁性锁时，将一根手指钩入带环中。这样可以避免滑脱，并避免臂夹板回弹。

1. 缓慢地将带环和磁性锁向上拉，然后将其从臂托的钩

2. 将带环向下拉，同时保持臂托带的张力。

3. 将您的手臂从臂托中伸出，然后将其移到体前。

5. 让磁性锁在停放位置完全嵌入到肩带上。

7. 用左手对右臂托重复这些步骤。564 中文 2339613

2339613 中文 565 8 选装附件

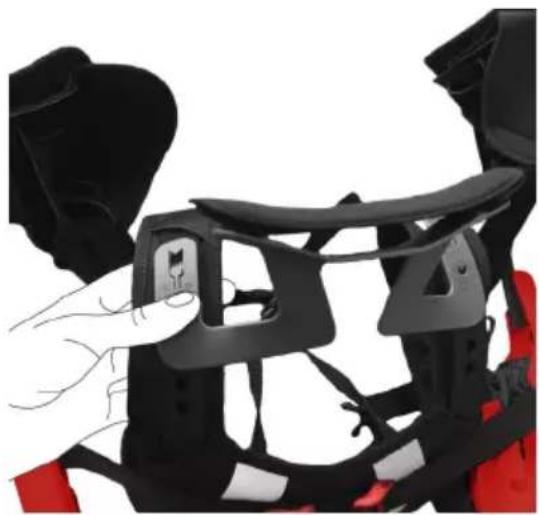

2. 将您的拇指放在槽纹面上，向下推动颈托，以便将其

3. 检查颈托在两侧的安装高度是否相同。

4. 如需拆卸颈托，将您的拇指放在槽纹面上，向上推动

5. 以与臂垫相同的方式清洁颈垫。 → 页码 565

因扩张器张紧而造成人身伤害的危险。 执行维护和维修作业时可能造成伤害。 ▶ 只有在扩张器松开后才能进行维护和维修作业。

• 本产品只能用略微沾湿的抹布和 pH 中性的肥皂进行清洁。不要使用含硅清洁剂，否则可能腐蚀塑料件。

• 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。

• 如果发现损坏迹象或如果有部件发生故障，不要操作本产品。立即将产品交由 Hilti 维修中心修复。

• 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。 为确保安全和可靠的操作，仅限使用 Hilti 原装备件和耗材。Hilti 批准用于配合产品使用的备件、耗材 和附件可到您当地的 Hilti Store 购买或通过以下网址在线订购：www.hilti.group。

2. 用水和 pH 中性的肥皂手动清洗软垫。

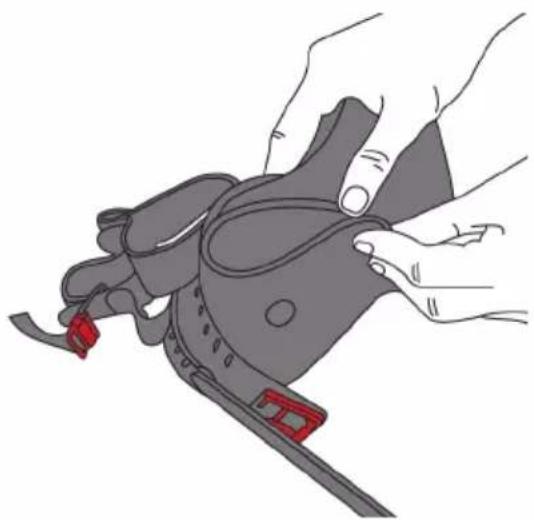

2. 以相反的顺序将新的软垫置于臂托中。同时注意软垫

软垫和臂托分别有一个彩色点标识，蓝色表示

3. 将磁性锁的上部置于臂托上的停放位置。

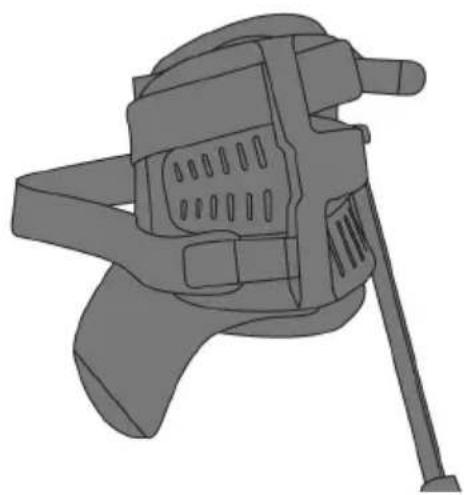

4. 将新的束带从下方开始穿过第一块接片。尼龙搭扣必

▶ 检查球头在球头固定装置内的活动性。为此要移动铝

▶ 不需要采取任何措施。 结果 2 / 2

▶ 松开球头固定装置的两个螺栓，并取下盖板。 ▶ 将球头从球头固定装置中取出，并用软布清洁球

▶ 将球头重新放入球头固定装置，并装上盖板。 ▶ 以 0.5 Nm 的扭矩重新装入两个螺栓。 10 运输和存放

▶ 请确保产品在整个运输过程中牢牢固定。 ▶ 完成运输后，务必检查所有可见部件和控制器是否有损坏迹象，确保其全部正常工作。 ▶ 只能在扩张器松开的情况下运输和存储外骨骼。

▶ 将本产品存放在儿童或非授权人员无法接近的干燥位置。 ▶ 本产品长期闲置后，务必检查所有可见部件和控制器是否有损坏迹象，确保其全部正常工作。568 中文 2339613 *2339613* 11 故障排除 如果您遇到的问题未在该表中列出或您无法自行解决问题，请联系 Hilti 维修中心。 故障 可能原因 解决方案 扩张器缺乏张力 脱开扩张器 ▶ 检查并确认扩张器正确固定。 扩张器磨损 ▶ 联系 Hilti 维修中心。 关节单元卡住 关节单元磨损 ▶ 联系 Hilti 维修中心。 软垫摩擦 软垫脏污 ▶ 清洁软垫。 → 页码 565 软垫折弯或磨损 ▶ 联系 Hilti 维修中心。 臂托滑过手肘 臂托未居中装在上臂上。 ▶ 将您的上臂居中置于臂托内。

• 页码 556 臂托带未充分固定。 ▶ 调节臂托带，使其系紧，但不要 收紧您的上臂。 → 页码 556 臂托、软垫和/或束带过大 ▶ 联系 Hilti 维修中心。 上臂出现收紧和/或受压迫症状 臂托、软垫和/或束带过小 ▶ 联系 Hilti 维修中心。 臂托带过于紧固。 ▶ 调节臂托带，使其系紧，但不要 收紧您的上臂。 → 页码 556 12 废弃处理 制造 Hilti 工具、设备和装置所用的大部分材料都可回收利用。在可以回收之前，必须正确分离材料。Hilti 在很多国家都提供旧工具回收服务。请咨询 Hilti 客户服务部门或您的销售顾问。 13 制造商保修 ▶ 如对保修条件有任何疑问，请联系您当地的 Hilti 代表。 14 更多信息 关于操作、技术、环保和回收的更多信息请查看以下链接：qr.hilti.com/manual/?id=2339613 文档末尾也提供二维码链接。*2339613* 2339613 עברית 569 הוראותהפעלהמקוריות 1מידעעלהוראותההפעלה 1.1עלהוראותהפעלהאלו
