Type de produit	Exosquelette passif
Marque	Hilti
Modèle	EXO-S
Utilisation prévue	Soulager les bras et la ceinture scapulaire lors de travaux au-dessus de la tête ou des épaules
Dimensions (L x l x H)	950 mm x 450 mm x 250 mm
Poids	2,4 kg
Température de service	-10 °C à 45 °C
Température de stockage	-10 °C à 60 °C
Matériaux principaux	Aluminium, plastique, aimants
Réglages principaux	Force d'assistance, hauteur des modules articulés, largeur de la sangle sous-abdominale, position des coques de bras
Force d'assistance réglable	Oui, par molette (graduation de - à +)
Entretien et nettoyage	Nettoyage avec un chiffon humide et savon pH neutre ; ne pas utiliser d'air comprimé ni de nettoyants silicones
Nettoyage des coussins	Retirer les coussins, laver à la main avec savon pH neutre, rincer et sécher à l'air
Pièces détachées disponibles	Oui : coussins de bras, sangles de coque de bras, soutien cervical, etc. (Hilti Store)
Réparabilité	Réparation par S.A.V. Hilti uniquement ; ne pas démonter les modules articulés
Sécurité	Aimants puissants : contre-indiqué pour porteurs de stimulateurs cardiaques ou implants actifs ; maintenir une distance > 100 mm
Contre-indications médicales	Troubles de l'appareil locomoteur, lésions cutanées, troubles sensoriels ou circulatoires
Nombre de tailles	2 tailles (EXO-S et EXO-S L)
Contenu de la livraison	Exosquelette, mode d'emploi
Garantie constructeur	Consulter le S.A.V. Hilti

FOIRE AUX QUESTIONS - EXO-S HILTI

À qui est destiné l'exosquelette Hilti EXO-S ?

Il est conçu pour les professionnels du bâtiment et de l'industrie effectuant des travaux au-dessus de la tête ou des épaules. Il doit être utilisé par du personnel formé et autorisé.

Comment régler la force d'assistance ?

Tournez la molette de réglage située sur le module articulé : dans le sens des aiguilles d'une montre (+) pour augmenter la force, dans le sens inverse (-) pour la réduire. La force idéale est celle qui permet aux bras de retomber par gravité sans effort.

Puis-je porter l'exosquelette si j'ai un stimulateur cardiaque ?

Non, le produit contient des aimants puissants qui peuvent affecter les implants médicaux. Les personnes porteuses de stimulateurs cardiaques ou d'implants actifs ne doivent pas utiliser l'exosquelette, sauf autorisation médicale.

Comment enfiler et ajuster l'EXO-S ?

Enfilez-le comme un sac à dos, passez les bras dans les bretelles, fermez les clips de la sangle sous-abdominale et de la sangle pectorale, puis ajustez la hauteur et la largeur. Les bretelles doivent reposer sans serrer sur les épaules.

Comment retirer l'exosquelette en toute sécurité ?

Décrochez la fermeture magnétique en maintenant la boucle de sangle pour éviter un retour brusque du rail de bras. Sortez le bras de la coque, guidez lentement la coque vers le haut jusqu'à la position de parking, puis répétez de l'autre côté. Ouvrez ensuite les sangles et retirez le tout.

Quel entretien est nécessaire ?

Nettoyez le produit avec un chiffon humide et un savon pH neutre. Ne pas utiliser d'air comprimé ni de nettoyants silicones. Les coussins peuvent être lavés à la main et séchés à l'air. Vérifiez régulièrement l'absence de dommages.

Que faire si les coussins frottent ou sont usés ?

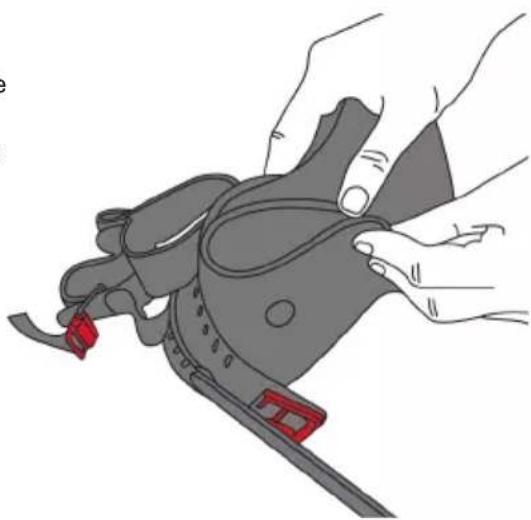

Si les coussins sont sales, nettoyez-les. S'ils sont plissés ou usés, contactez le S.A.V. Hilti pour les remplacer. Une taille inadaptée des coques ou sangles peut aussi causer des frottements.

Comment régler la hauteur des modules articulés ?

Appuyez sur la touche de déverrouillage du réglage de la hauteur, puis tirez ou poussez le profilé en aluminium pour ajuster la hauteur. Le bord supérieur du module doit être à hauteur d'épaule ± 3 cm.

L'exosquelette peut-il être utilisé pour sécuriser des personnes ?

Non, il est interdit d'utiliser l'EXO-S pour lever, descendre ou sécuriser des personnes ou des charges. Il ne doit pas servir à augmenter les performances physiques.

Où puis-je trouver des pièces de rechange ?

Les pièces d'origine telles que coussins, sangles ou soutien cervical sont disponibles dans les Hilti Store ou sur www.hilti.group. Utilisez uniquement des accessoires autorisés.

MODE D'EMPLOI EXO-S HILTI

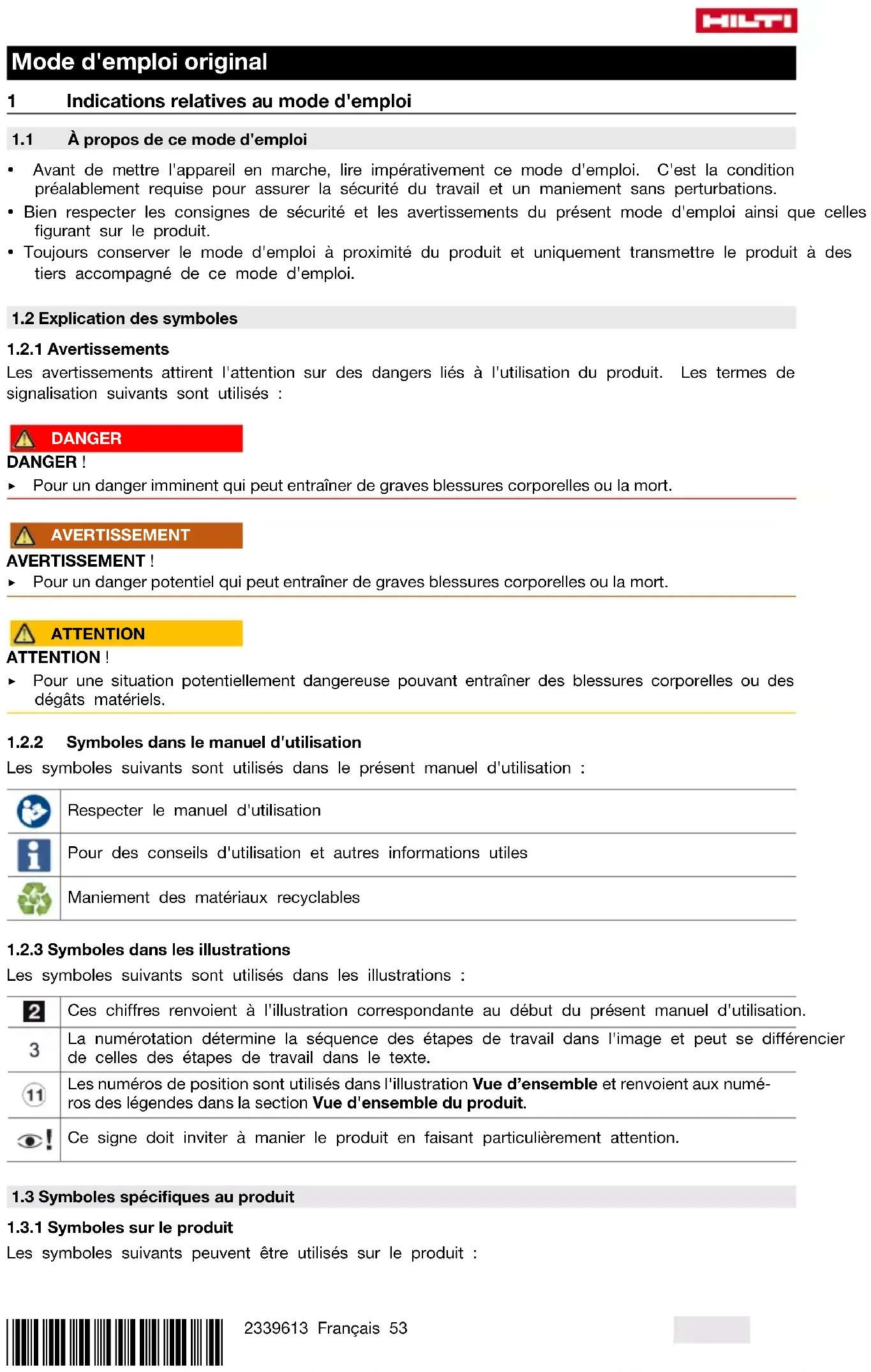

fr Mode d'emploi original 53

Mode d'emploi original

1 Indications relatives au mode d'emploi

1.1 A propos de ce mode d'emploi

• Avant de mettre l'appareil en marche, dire impératifement ce mode d'emploi. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations.
• Bien respecter les consignes de sécurité et les averissements du present mode d'emploi ainsi que celles figurant sur le produit.
• Toujours conserver le mode d'emploi à proximate du produit et uniquement transmettre le produit à des tiers accompagné de ce mode d'emploi.

1.2 Explication des symboles

1.2.1 Avertissements

Les avertissements attrent l'attention sur des dangers liés à l'utilisation du produit. Les termes de signalisation suivants sont utilisés :

DANGER

DANGER!

Pour un danger imminent qui peut entraîner de graves blessures corporelles ou la mort.

AVERTISSEMENT

AVERTISSEMENT!

Pour un danger potentiel qui peut entraîner de graves blessures corporelles ou la mort.

ATTENTION

ATTENTION!

Pour une situation potentiellement dangereuse pouvant entraîner des blessures corporelles ou des dégats matériels.

1.2.2 Symboles dans le manuel d'utilisation

Les symboles suivants sont utilisés dans le present manuel d'utilisation :

Respecter le manuel d'utilisation

Pour des conseils d'utilisation et autres informations utiles

Maniement des matériaux recyclables

1.2.3 Symboles dans les illustrations

Les symboles suivants sont utilisés dans les illustrations :

2	Ces chiffres rengoient à l'illustration correspondante au début duprésent manuel d'utilisation.
3	La numérotation détermine la série des étapes de travail dans l'image et peut se différencier de celles des étapes de travail dans le texte.
11	Les nombres de position sont utilisés dans l'illustration Vue d'ensemble et rengoient aux numériros des légendes dans la section Vue d'ensemble du produit.
●!	Ce signe doit inviter à manier le produit en faisant particulièrement attention.

1.3 Symboles spécifiques au produit

1.3.1 Symboles sur le produit

Les symboles suivants peuvent être utilisés sur le produit :

L'appareil prend en charge la technologie NFC qui est compatible avec les plates-formes iOS et Android.

Mise en garde contre champ magnétique

1.4 Informations produit

Les produits sont destinés aux professionnels et ne doivent être utilisés, entretenus et réparés que par un personnel autorisé et formé. Ce personnel doit être spécialement instructant quant aux dangers inherents à l'utilisation de l'appareil. Le produit et ses accessoires peuvent s'avérer dangereux s'ils sont utilisés de manière incorrecte par un personnel non qualifié ou de manière non conforme à l'usage prévu. La désignation du modele et le numéro de série figurent sur sa plaque signalétique.

• Inscrivez le numero de série dans le tableau suivant. Les informations produit vous seront demandées lorsque vous contactez nos revendeurs ou services après-vente.

\section*{Caracteristiques produit}

Exosquelette EXO-S | EXO-S L
Génération 01
N° de série

1.5 Déclaration de conformité

Le fabricant déclare sous sa seule et unique responsabilité que le produit déscrit ici est conforme aux directives et normes en vigueur. Une copie de la Déclaration de conformité se trouve en fin de la presente documentation.

Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE

2 Sécurité

2.1 Consignes de sécurité

A VERTISSEMENT Lire toutes les consignes de sécurité, instructions, illustrations et caractéristiques techniques, qui accompagnent ce produit. Tout manquement au respect des instructions suivantes peut entraîner de graves blessures sur les personnes.

Les consignes de sécurité et instructions doivent être intégralement conservées pour les utilisations futures.

Sécurité des personnes

• Les fermétures des bretelles et des coques de bras contiennent des aimants. Les aimants peuvent influer sur le fonctionnement des stimulateurs cardiaques ou d'implants comparables. Un stimulator peut être commuté en mode de test et provoquer un malaise. Le cas échéant, il se peut qu'un défibrillateur ne fonctionne plus. Les porteurs de tels appareils devraient respecter une distance suffisante d'au moins 100 mm par rapport aux aimants. Empêcher les porteurs de tels appareils de s'approcher des aimants. Le produit ne doit pas été utilisé par ces personnes.
  S'habiller de manière adaptée. Ne pas porter de vêtements amples ni de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou des cheveux longs peuvent être happés par des parties en mouvement.
• Adopter une bonne posture. Veiller à toujours garder une position stable et équilibrée.
  Le produit doit uniquement ettre utilise par des personnes qui connaisent bien l'appareil, ont ete formees quant a son utilisation en toute sccurite et complrennt les dangers qui en resultent.
• Maintainir les enfants et les autres personnes à l'écart pendant l'utilisation du produit.
  Le produit ne peut etre utilise que par une seule personne.
• Ne pas utiliser le produit pour faire descendre ou sécuriser des personnes.
  Veiller à ne pas rester accroché avec le produit à des objets fixes ou mobiles.
  Cesser d'utiliser l'exosquelette en cas de gene, eruption cutanée ou sensibilité accrue de la peau.
• Ne pas utiliser le produit en cas d'endommagement de la peau, par exemple par des inflammations, des éruptions cutanées ou des cicatrices en relief. Le frottement des sangles et des harnais peut aggraver l'état de la peau.

Nettoryesoussinsdaccoudoirsorsquilsont sales et quilsfrottent. Page 67 Si les coussins sont plies ou uses, contacter le S.A.V.Hilti.
- Les accessoires rapportés ne doivent pas entraver le fonctionnement.

Sécurité du produit

• Éviter de trop solliciter les composants porteurs. Une perte de fonction soudaine risque d'entrainer des blessures. Utiliser exclusivement le produit dans les limites d'utilisation définies.
  Vérifier l'aptitude au fonctionnement, l'absence d'usure et de dommages du produit avant chaque utilisation. Ne pas continuer à utiliser le produit après une chute ou en endommagement. S'adresser au S.A.V. Hilti.
• Ne pas exposer le produit à des sources de chaleur pour éviter tout endommagement. Respecter les températures de stockage et d'utilisation indiquées.

3 Description

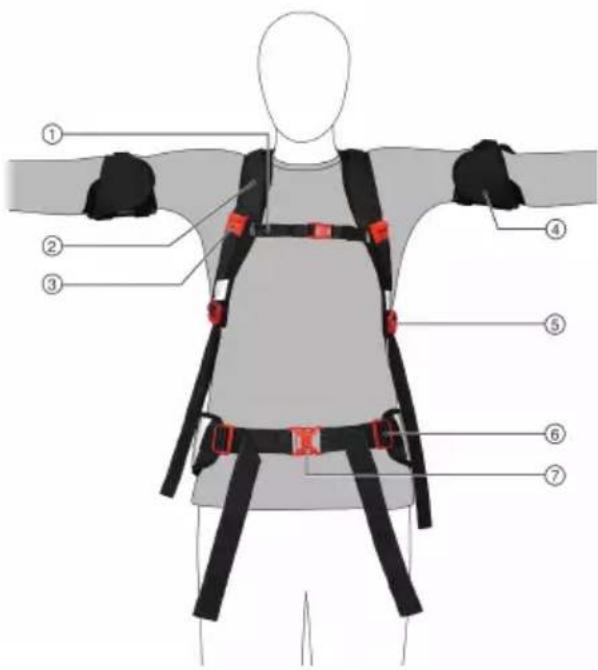

3.1 Aperçu de la face avant du produit

① Sangle pectorale
(2) Bretelle
③ Position de parking, fermeture magnétique
④ Coque de bras avec coussins
⑤ Boucle d'échelle bretelle
6 Boucle d'échelle sangle sous-abdominale
⑦ Clip de fermeture

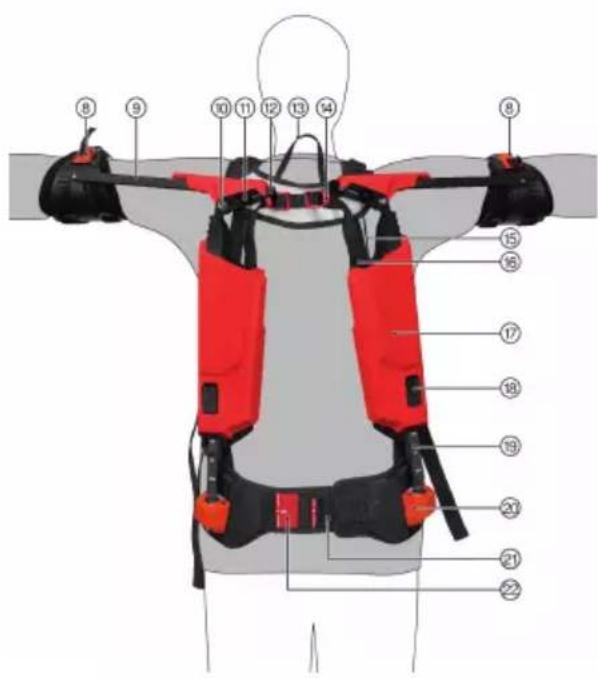

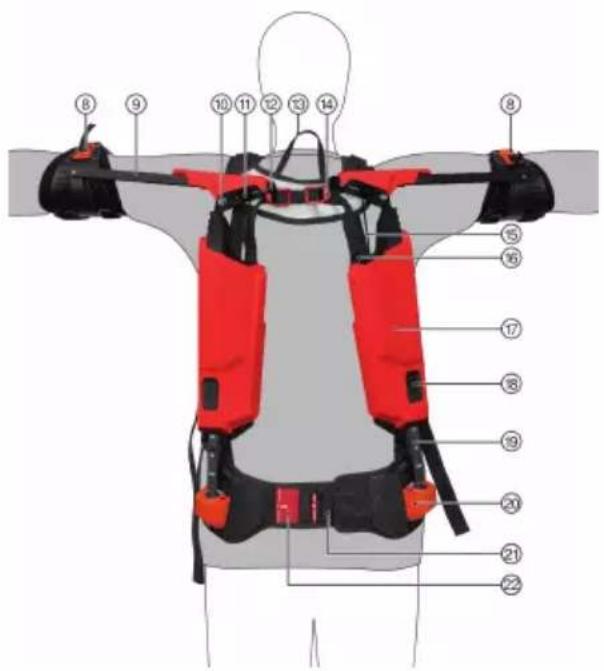

3.2 Aperçu de la face arrêté du produit 2

Fermetre magnetique
⑨ Rail debras
10 Module articulé
Galet de renvoi
Molette de réglage pour la force d'assistance
⑬ Boucle d'accrochage
Boucle d'échelle de la sangle de traction
15 Extenseur
16 Sangle dorsale
⑦ Cache d'extenseur
18 Touche de déverrouillage réglage de la hauteur
19 Profile en aluminium
② Logement de la rotule
② Crochet réglage de la distance
22 Réglage de la distance logement de la rotule

3.3 Utilisation conforme à l'usage prévu

Le produit décrit est un exosquelette passif. Il est concu pour soulager les bras et la ceinture scapulaire pendant les travaux executés au-dessus de la tete et au-dessus des épaules. Le produit doit être utilisé comme auxiliaire pour les travaux dans le bâtiment et l'industrie et uniquement par des personnes adultes.

Hilti propose l'exosquelette en deux tailles différentes. La différence reside dans la taille des coques de bras, des coussins de bras et des sangles de coques de bras.

Les travaux de maintenance ne doivent ettre effectues que conformement au manuel du produit. Le produit ne doit ettre utilisé et entretenu que par du personnel autorisé et qualifié, qui a ete spécialement instruit quant aux dangers liés à l'utilisation du produit.

3.4 Restrictions d'utilisation et utilisation incorrecte

Le produit ne doit pas etre utilise sans reglage du produit specifie a son utilisateur.

Le produit ne doit etre ni manipulé ni modifié et aucun accessoire non autorisé pour le produit ne doit etre ajouté.

Il ne faut rien fixer à la sangle sous-abdominale qui puisse nuire au bon fonctionnement de l'exosquelette. Aucune corde de sécurité ne doit être montée sur l'exosquelette.

Le produit ne doit pas etre utilise pour augmenter les performances ni pour soulever, faire descendre ou securiser des personnes.

Le produit ne doit pas etre utilise dans un environnement potentiellement explosible.

Le produit ne doit pas etre utilise a proximite de lignes haute tension.

Le produit ne doit pas etre utiliser par des personnes

• portant un stimulator cardiaque ou des implants actifs comparables,
• avec des antécédents de maladies de l'appareil locomateur dans la zone des épaules, des bras, du dos et des mains,
• avec des maladies/blessures cutanées, des inflammations, des cicatrices boursouflées avec des renflements,
• avec des rougeurs et une hyperthermie des parties du corps concernées (bras, épaules, hanche et dos),
• avec des varices de grande ampleur, en particulier avec des problèmes d'écoulement lymphatique, ainsi que des enflues imprecises des parties molles rester à l'écart du produit,
• avec des troubles sensoriels et de circulation sanguine dans la zone des extrémités supérieures, de la hanche et du dos (p. ex. en cas de neuropathie diabétique).

3.5 Éléments livrés

Exosquelette, mode d'emploi

D'autres produits système pour votre produit peuvent être troués dans votre Hilti Store ou à l'adresse : www.hilti.group

4 Caracteristiques techniques

Poids	2,4 kg (5,3 lb)
Température de service en cours de service	-10 °C ... 45 °C (14 °F ... 113 °F)
Température de stockage	-10 °C ... 60 °C (14 °F ... 140 °F)
Dimensions (longueur x largeur x hauteur)	950 mm x 450 mm x 250 mm (37,4 in x 17,7 in x 9,8 in)

5 Enfiler

AVERTISSEMENT

Risque de blessure du au champ magnétique Les aimants contenus dans le produit générent de puissants champs magnétiques qui peuvent, entre autres, affecter les implants médicaux.

• Tenir les objets tels que les implants medicaux actifs, les appareilslectroniques et les cartes magnétiques à l'écart du produit.
  Respecter les instructions du fabricant des implants actifs, par exemple.
  Les personnes porteuses d'un implant medica/actif ne doit utiliser le produit qu'après autorisation d'un medecin.

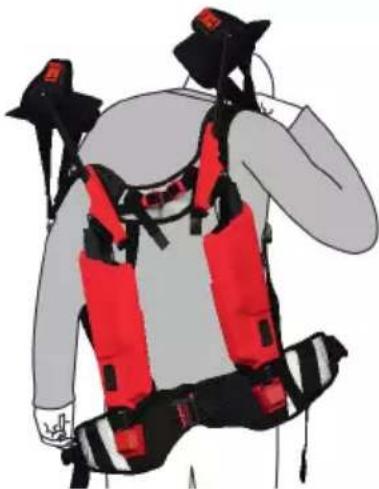

ATTENTION

Risque de blessures en cas d'ajustement incorrect ou trop serre. Pressions locales et rétrécissement des vaisseaux sanguins et des nerfs.

Veiller à l'ajustement correct et au positionnement correct du produit.

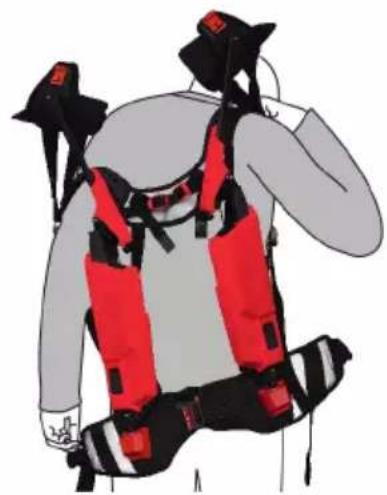

1. Enfilier le produit comme un sac à dos. Passer les bras dans les bretelles et placer les bretelles sur les épaules.

HILTI

1. Fermer le clip de fermeture de la sangle sous-abdominale.
2. Ajuster la sangle sous-abdominale. Page 61

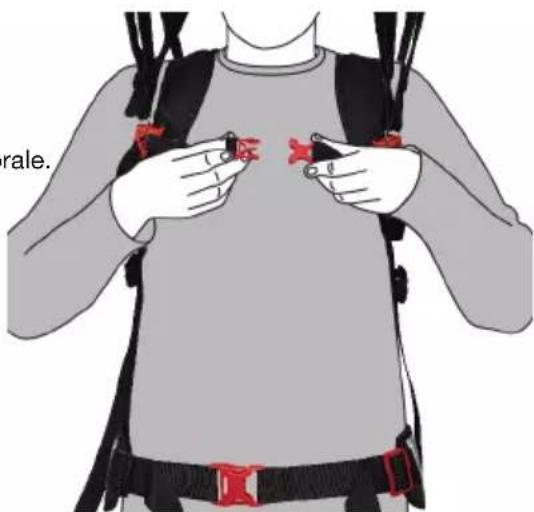

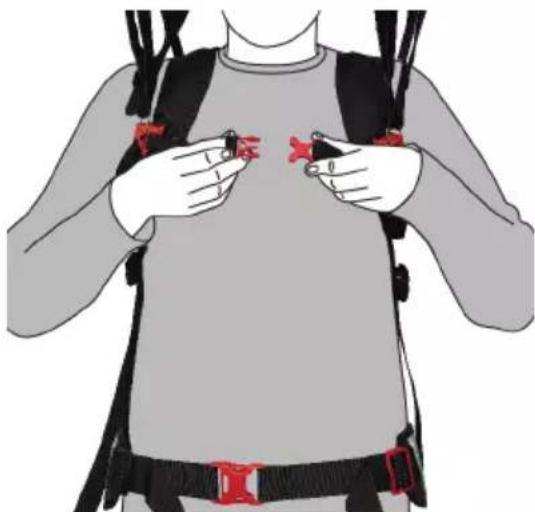

3. Fermer le clip de fermeture de la sangle pectorale.
4. Adapter la hauteur et la largeur de la sangle pectorale.

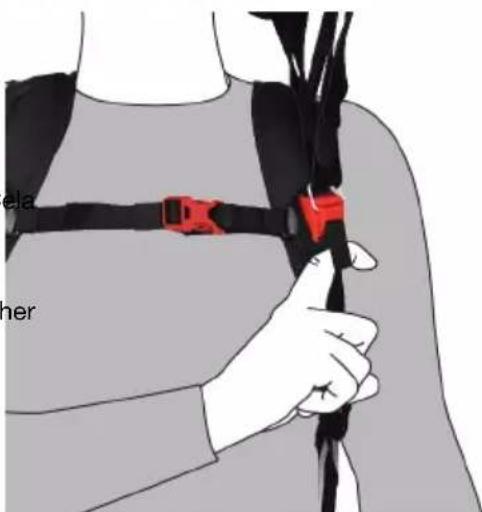

1. Régler les bretelles. Tirer les extrémités des sangles vers le bas pour serrer les bretelles. Pour desserrer les bretelles, appuyer sur la boucle d'échelle.

2. Les bretelles doivent reposer sans serrer sur les épaules et ne doivent pas empêcher les bras de se lever.

3. Lever les bras ne doit pas entraîner la sangle sous-abdominale vers le haut. Si la sangle abdominale change de position, il faut desserrer les bretelles.

AVERTISSEMENT

Risque de blessures dues au recul du rail de bras.

Le rail de bras précontraint peut revenir en arrière de manière incontrée et vous blesser la tete.

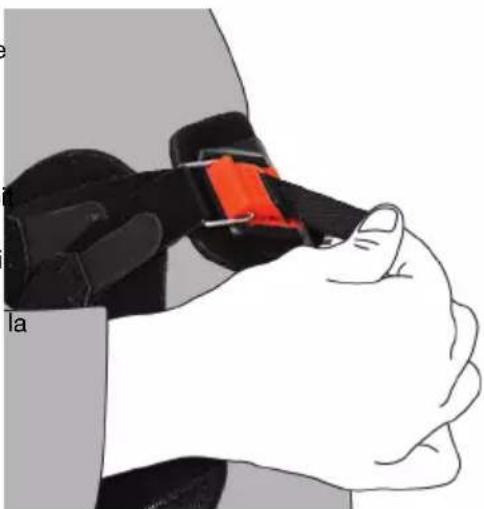

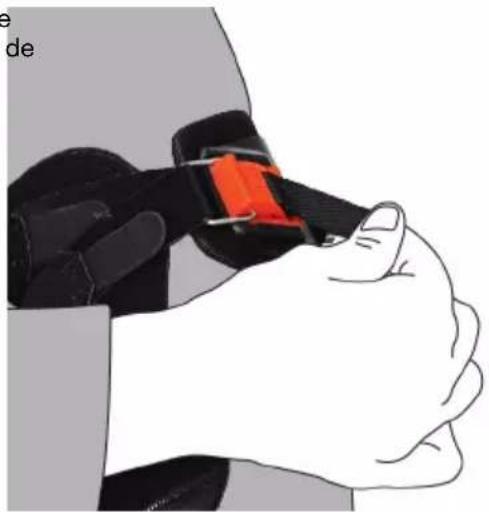

Lors du décrochage de la fermeture magnétique, accrocher un doigt dans la boucle de la sangle. C évite de glisser et que le rail de bras ne revienne rapidement en arrêté.

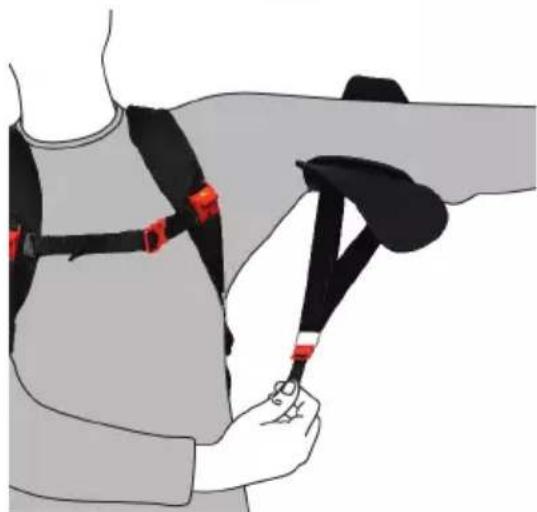

1. Tirer la boucle de la sangle vers le haut et décrocher la fermeture magnétique avec précaution.

1. Tirer la coque de bras vers le bas avec la boucle de la sangle. Tout en plaçant le bras devant le corps.

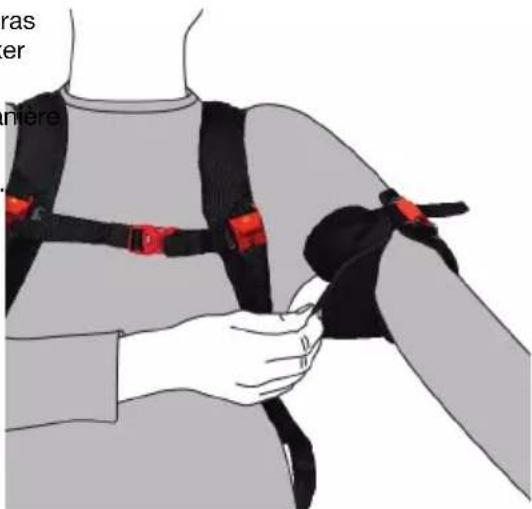

1. Placer le haut du bras dans la coque de bras.

1. À l'aide de la boucle de la sangle, accrocher la fermetre magnétique dans le crochet sur la coque de bras.

Veiller à ce que la fermetre magnétique s'enclenché entiennent.

Le coussin extérieur de la coque de bras doit être ouvert lors du passage de la sangle de la coque de bras autour du haut du bras. Si nécessaire, ouvrir le coussin de la coque de bras après avoir place le haut du bras dans coque.

HILTI

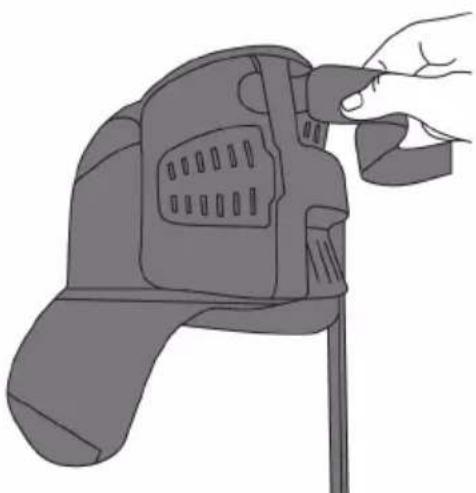

1. Ajuster la position de la sangle de la coque du bras sur le haut du bras avec les fermétures velocro. Fixer les fermétures velocro au milieu et complètement.

La sangle de la coque de bras se regle de man variable aux deux extrémités de la sangle.

1. Rabatte le coussin extérieur de la coque de bras.

1. Enfilier la coque de bras de la meme maniere de l'autre cote du corps.
2. Verifier la position symétrique du produit.

6 Adapter

AVERTISSEMENT

Risque de blessure par pincement. Risque de pincement des doigs lors de la mise en place du module articulé.

Lors de l'adaptation du produit, ne pasmettre les doigts dans le mecanisme du module articule.

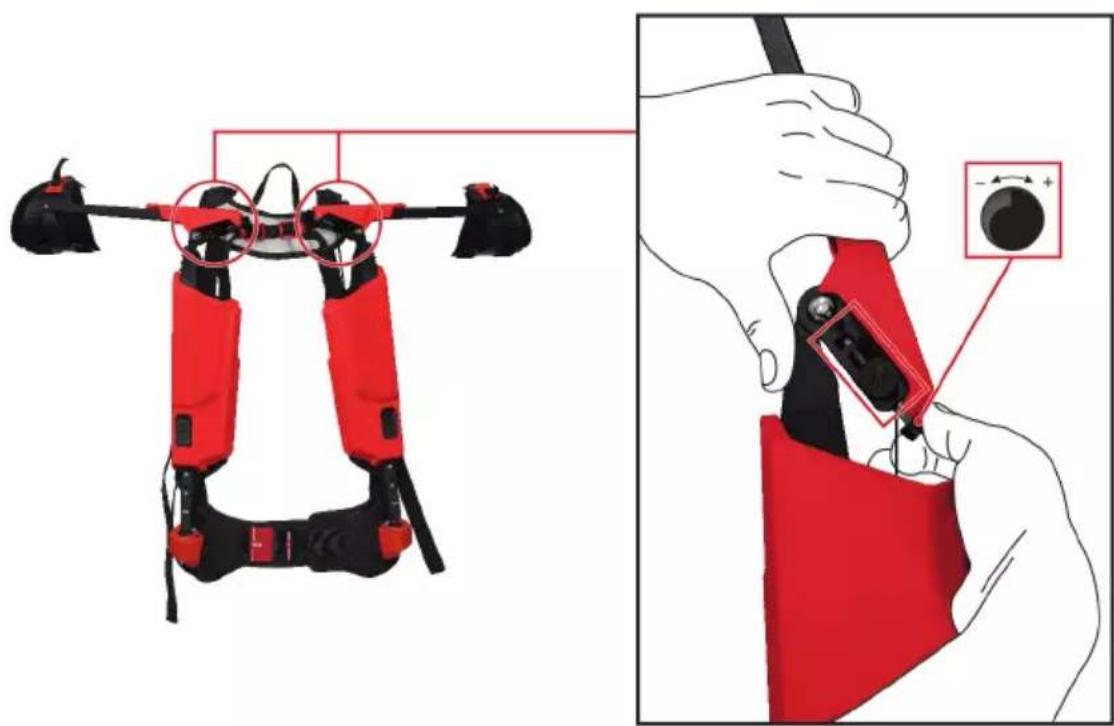

6.1 Adapter la force d'assistance

• Régler la force d'assistance en tournant la molette de réglage.

Tourner dans le sens des aiguilles d'une montre (+) génére plus de force d'assistance, tourner dans le sens contraire des aiguilles d'une montre (-) réduit la force d'assistance.

Plus la barre est grande sur I'echelle, plus la force d'assistance est elevée.

La force d'assistance est correctement régée si les bras retombent par gravité sans autre effort physique. La force d'assistance ne doit pas dépasser cette valeur, et peut être régée librement en dessous de cette-ci.

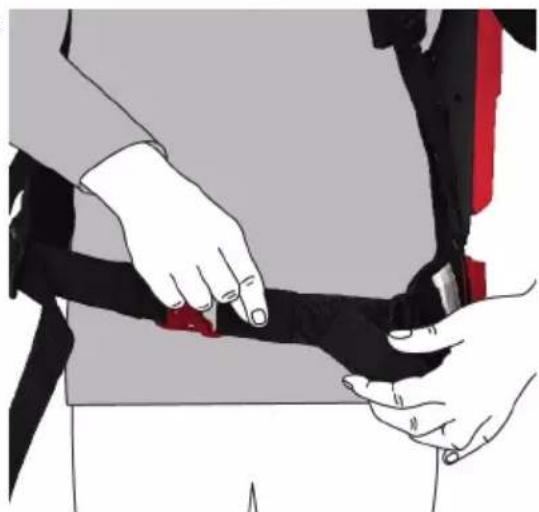

6.2 Ajuster la sangle sous-abdominale

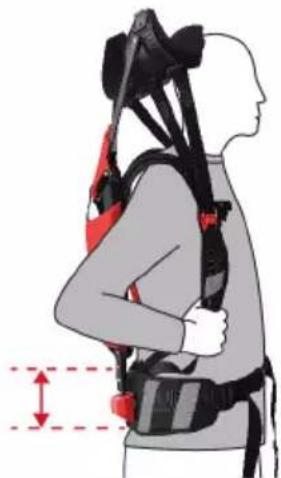

1. La sangle sous-abdominale doit se couver au-dessus du muscle fessier à la hauteur du bassin.

La sangle sous-abdominale ne doit pas glisser en cours d'utilisation.

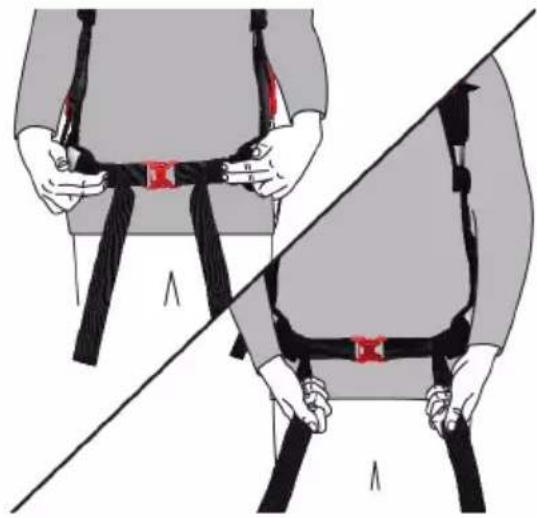

1. Appuyer sur la boucle d'échelle pour desserrer la sangle sous-abdominale.
2. Tirer les deux extrémités de la sangle sous-abdominale vers l'avant pour la tendre.

La sangle sous-abdominale doit etre bien tendue.
Les coussins de la sangle sous-abdominale doivent etre symétriques.

1. Placer les extremités de la sangle sous-abdominale dans les supports de sangle.

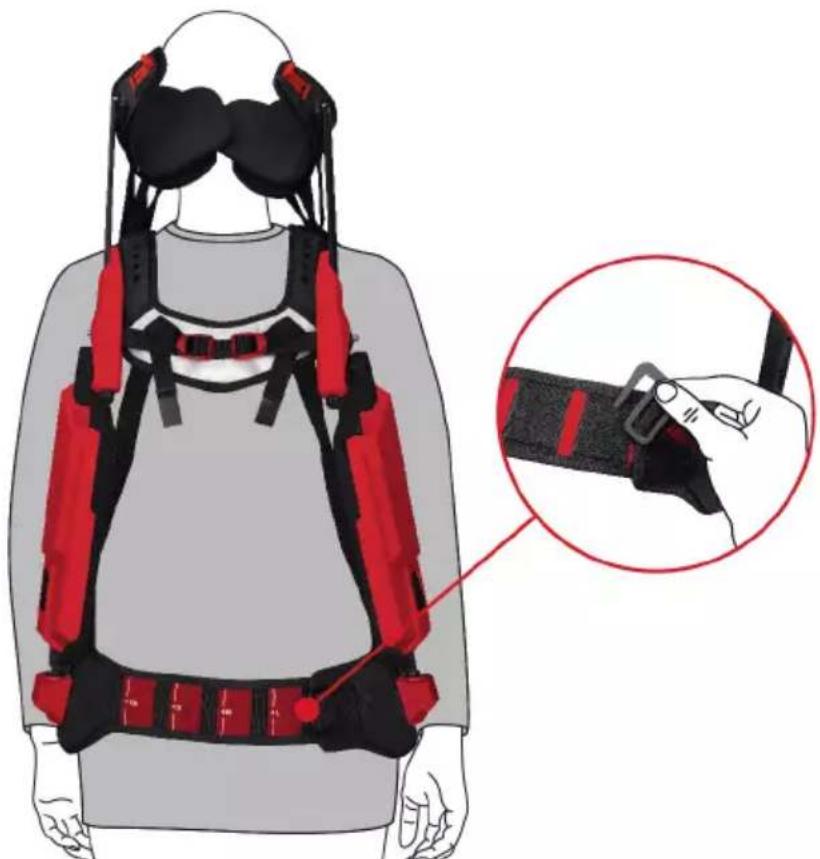

6.3 Regler l'ecartement du logement de la rotule

Pour régler l'écartement du logement de la rotule, il faut déposer l'exosquelette.

1. Decrocher de la boucle le crochet du réglage de l'écartement.

2. Régler la sangle sous-abdominale à la taille souhaïée en tirant / poussant.

3. Les tailles indiquées pour le réglage de la largeur et de la hauteur ne doivent pasforcément correspondre.

4. Accrocher entierement le crochet du réglage de l'écartement dans la boucle souhaitée et tendre la sangle sous-abdominale.

5. Enfilier le produit et vérifier la position symétrique de la sangle sous-abdominale.

Les sièges de rotule doivent être fixés à la verticale de l'articulation d'épaule et peuvent être inclinés vers l'extérieur en fonction de la forme du torse (forme en V). Les mains devant pouvoir se déplacer librement.

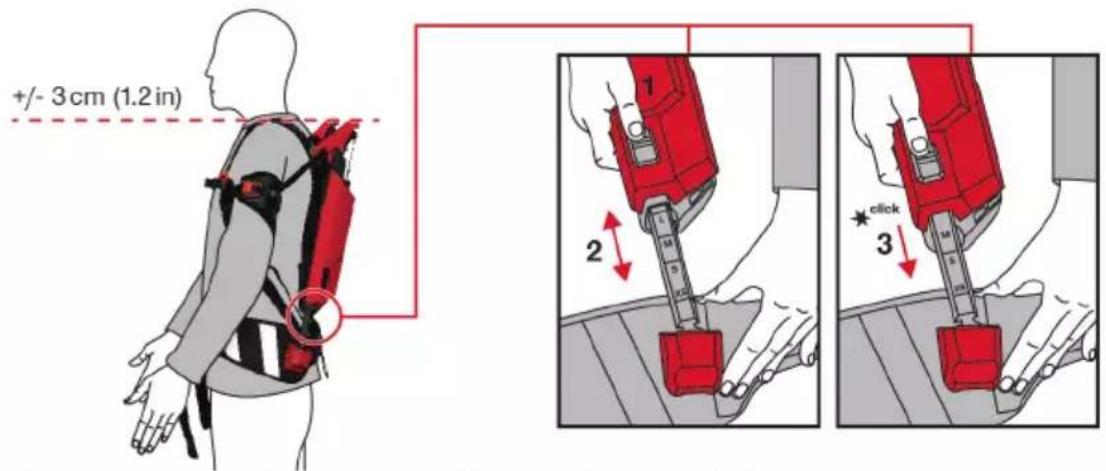

6.4 Réglage de la hauteur

Pour adapter la hauteur, il faut retarder l'exosquelette.

1. Appuyer sur la touche de déverrouillage du réglage de la hauteur.
2. Tirer/pousser le profile en aluminium hors du/dans le cache de l'extenseur. Regler la hauteur souhaitation.
3. Le profilé en aluminium ne s'enclenche pas avec un clic audible. En tirant sur le profilé en aluminium, vérifier qu'il est fermement verrouillé.
4. Enfilier le produit et vérifier la position symétrique des modules articulés.

Lorsque le produit est porté, le bord supérieur du module articulé doit correspondre à la hauteur des épaules dans la plage +/- 3 cm (+/- 1.2 in).

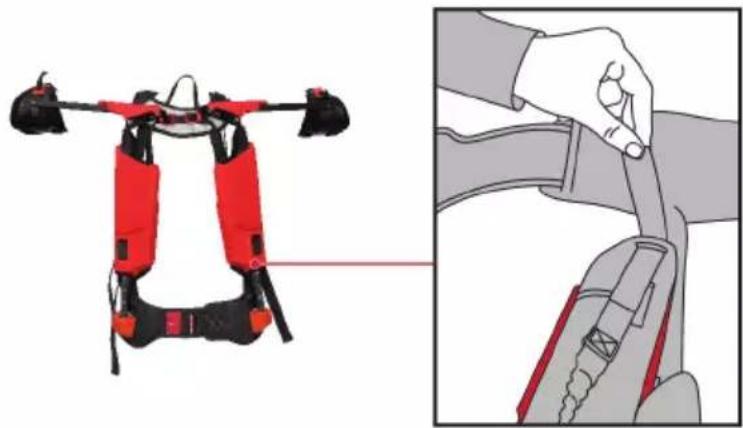

6.5 Regler la longueur de la sangle dorsale

1. Ouvrir la fermeture velocro de la sangle dorsale.
2. Adapter la longueur de la sangle dorsale et refermer la fermetre velcro.

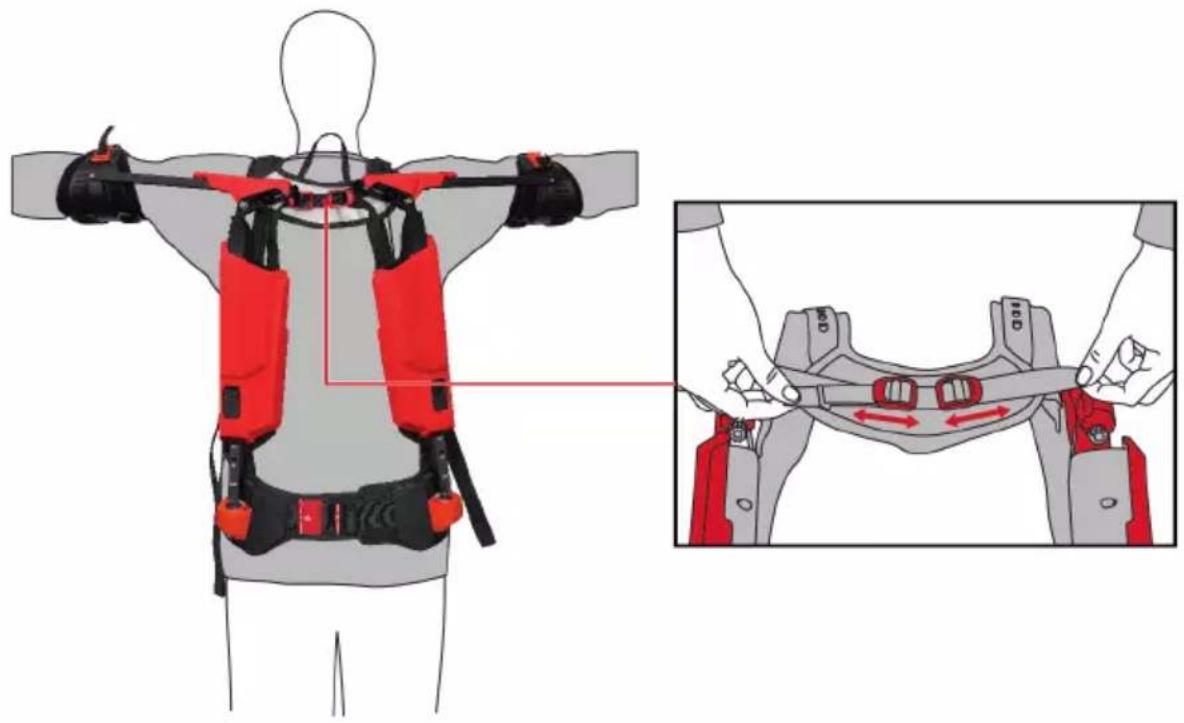

6.6 Adapter la sangle de traction

La sangle de traction permet de regler la position des modules articulés. Une sangle de traction plus serrée rapproche les modules articulés et les couvre-extenseurs du corps.

1. Tirer l'extremite correspondante de la sangle vers l'extérieur pour tendre l'une des sangles de traction.
2. Appuyer sur la boucle d'échelle pour desserrer une sangle de traction.
   Veiller au positionnement symétrique des deux sangles de traction.

7 Retirer

AVERTISSEMENT

Risque de blessures dues au recul du rail de bras. Le rail de bras precontractant peut revenir en arrriere de maniere incontrolée et vous blesser la tete.

Lors du decrochage de la fermeture magnetique, accrocher un doigt dans la boucle de la sangle. Cela evite de glisser et que le rail de bras ne revienne rapidement en arrriere.

1. Tirerla boucle de la sangle et la fermeturemagnétique lentement vers le haut et la décrocher du crochet de la coque de bras.

1. Déplacez la boucle de la sangle vers le bas tout en tendant la sangle de la coque de bras.
2. Sortir le bras de la coque de bras et l'éloigner du corps.

1. Guider lentement la coque de bras vers le haut.
2. Laisser la fermeture magnétique s'enclencher entièrement en position de parking sur la Bretelle.
3. Vérifier le positionnement correct de la fermeture magnétique.

1. Répéter ces étapes avec la main gauche sur la coque de bras droite.
2. Ouvrir le clip de fermeture de la sangle pectorale.

HILTI

1. Sortir les extrémites de la sangle sous-abdominale des supports de sangle.
2. Desserrer la sangle sous-abdominale.
3. Ouvrir le clip de fermeture de la sangle sous-abdominale.

1. Retirer le produit comme un sac à dos.

8 Accessoires optionnels

8.1 Monter/demonter le soutien cervical

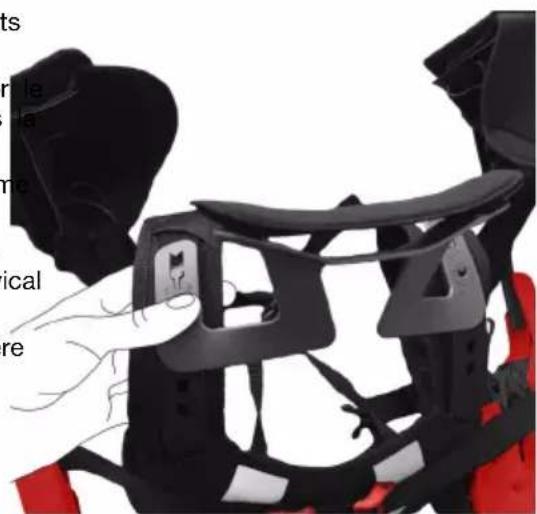

1. Présenter le soutien cervical au niveau deslogements de la bretelle.
2. Placer le pouce sur la surface striée et faire glisser soutien cervical vers le bas pour l'enclenger dans position souhaitee.
3. Vérifier que le soutien cervical est régle sur la men hauteur des deux côtes.
4. Pour démonter le soutien cervical, placer le pouce sur la surface striée et faire glisser le soutien cervical vers le haut.
5. Nettoyer le coussinet de nuque de la meme maniere que les coussins de bras. Page 67

9 Nettoyage et entretien

AVERTISSEMENT

Risque de blessures dues aux extenseurs tendus. Blessures pendant les travaux d'entretien et de maintenance.

Ne proceder aux travaux d'entretien et de maintenance qu'vec les extenseurs detendus.

Nettoyage

• Éliminer prudiment les saletés récalcitrantes.
• Ne pas nettoyer le produit avec de l'air comprimé.
• Nettoyer uniquement le produit avec un chiffon légarement imbibé d'eau et un savon au pH neutre. Ne pas utiliser de nettoyants à base de silicone, ceci pourrait attaquer les pieces en plastique.

Entretien

• Verifier régulierement qu'aucune piece visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
• En cas d'endommagements et/ou de dysfonctionnements, ne pas utiliser le produit. Le faire immédiatement réparer par le S.A.V. Hilti.
• ÀpRES des travaux de nettoyage et d'entretien, vérifier si tous les équipements de protection sont bien en place et fonctionnent parfaitement.

Pour une utilisation en toute sécurité, utiliser uniquement des pieces de rechange et consommables d'origine. Vous trouvez les pieces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group.

9.1 Nettoyer les coussins

1. Retirer les coussins des coques de bras.
2. Nettoyer les coussins à la main à l'eau avec du savon au pH neutre.
3. Rincer soigneusement les coussins.
4. Laisser secher les coussins à l'air.
5. Puis remonter les coussins.

9.2 Remplacer les coussins

1. Sortirsuccessivementscoussinsdebrasintérieurs, puisextérieursdescoquesdebras.Les coussins de la coque de bras sont fixés avec une fermeture velcro.
2. Remonter les nouveaux coussins dans l'ordre inverse dans les coques de bras. Tout en veillant à un alignement correct des coussins.

Les coussins et les coques de bras sont marqués d'un point de couleur, bleu pour la gauche et rouge pour la droite.

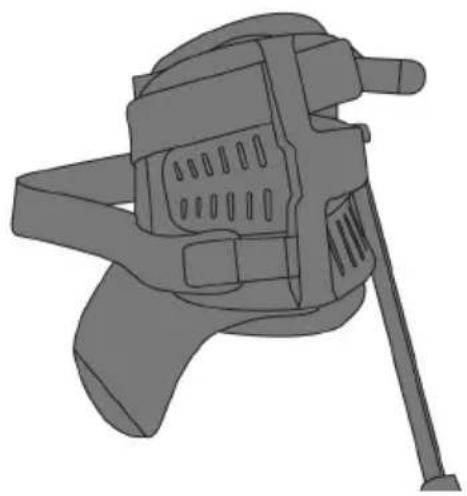

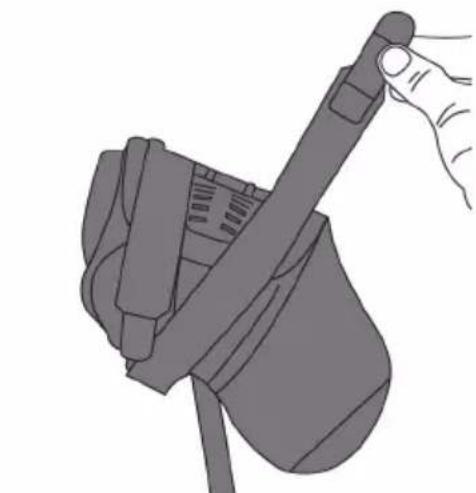

9.3 Remplacer la sangle de coque de bras

1. Ouvrir les fermétures velocro des deux côtes de la sangle de la coque de bras.
2. Sortir la sangle des deux boucles de la coque de bras.

3. Placer la partie supérieure de la fermeture magnétique en position de repos sur la coque de bras.

4. Enfilier la nouvelle sangle en commencerant par en bas en la passant dans la première boute. La fermeture velocro doit pointer vers l'extérieur.

5. Tourner la coque de bras.

6. Faire passer la sangle par en haut à travers l'anneau métallique de la fermeture magnétique.

1. Faire passer la sangle de l'intérieur vers l'extérieur à travers la deuxieme boucle.
2. Fermer la sangle au niveau de la fermeture velocro.

9.4 Contraler et nettoyer le siège de rotule

Contraler la mobilité de la boule dans le siège de rotule. Pour cela, déplacer le profiler en aluminium.

Résultat 1/2

La boule rouge librement.
Aucune mesure nécessaire.

Résultat 2/2

La boule est grippée

• Desserrer les deux vis du siècle de rotule et-retirer le cache.
  Sortir la boule du siege de rotule et nettoyer la boule et le siege avec un chiffon doux.
• Replacer la boule dans le siège de rotule et remettre le cache en place.
• Remonter les deux vis en appliquant un couple de serrage de 0,5 Nm.

10 Transport et entreprisesage

Transport

Veiller à le tener fermement pendant le transport.
Vérifier après chaque transport qu'aucune piece visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.
Transporter et stocker l'exosquelette uniquement avec les extenseurs détendus.

Stockage

• Stocker cet appeareil à l'etat sec hors de portée des enfants et des personnes non autorisées.
  Vérifier après un stockage prolongé qu'aucune piece visible n'est endommagée et que les organes de commande sont parfaitement opérationnels.

11 Aide au dépannage

En cas de defaillances non enumeratedes dans ce tableau ou auxquelles il n'est pas possible de remedier sans aide, contacter le S.A.V. Hilti.

Défaillance Causes possibles	Solution
Tension insuffisante des ex-tenseurs	Extenseurs décrochés	✓ Vérifier la position correcte des extenseurs.
	Extenseurs usés	✓ S'adresser au S.A.V. Hilti.
Le module articulé coince	Module articulé usé	✓ S'adresser au S.A.V. Hilti.
Les coussins frrottent	Les coussins sont encrassés	✓ Nettoyer les coussins. → Page 67
Les coussins frottent Les coussins sont returnés ou usés	S'adresser au S.A.V. Hilti.
La coque de bras glisse sur coude	I'la coque de bras n'est pas centrale sur le haut du bras.	Placer le haut du bras dans la coque de bras. → Page 57
	S'angle de coque de bras pas suffient serreré.	Régler les sangles de coques de bras de manière à ce qu'elles soient bien tendues, sans limiter le mouvement du haut du bras. → Page 57
	Coques de bras, coussins et/ou sangles de trop grande taille	S'adresser au S.A.V. Hilti.
Limitation du mouvement et/ou points de pression sur le haut des bras	Coques de bras, coussins et/ou sangles de trop petite taille	S'adresser au S.A.V. Hilti.
	S'angle de coque de bras trop serée.	Régler les sangles de coques de bras de manière à ce qu'elles soient bien tendues, sans limiter le mouvement du haut du bras. → Page 57

12 Recyclage

Les apparciels Hilti sont fabriqués pour une grande partie en materiaux recyclables. Le recyclage présuppose un tri ajustat des materiaux. Hilti reprend les apparciels usages dans de nombreux pays en vue de leur recyclage. Consulter le service clients Hilti ou un conseiller commercial.

13 Garantie constructeur

En cas de questions sur les conditions de garantie, veuillez vous adresser à votre partenaire Hilti local.

14 Informations complémentaires

Des informations complémentaires concernant l'utilisation, la technique, l'environnement et le recyclage sont disponibles sous le lien ci-dessous: qr.hilti.com/manual/?id=2339613
Ce lien figure également à la fin de la documentation sous forme de code QR.

1.3.1 Simbolos no produits

No produito, poder usar-se os seguientes simbolos:

Aviso de campo magnétique

1.4 Dados informativos sobre o produits

Segurarca do produits

Manual de utiliser original

1 Date referitoare la manual de'utilizar

1.1 Referitor la acest manual de utiliser

3.2 贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

草贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝贝

8.3.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.1.

8.1 号
