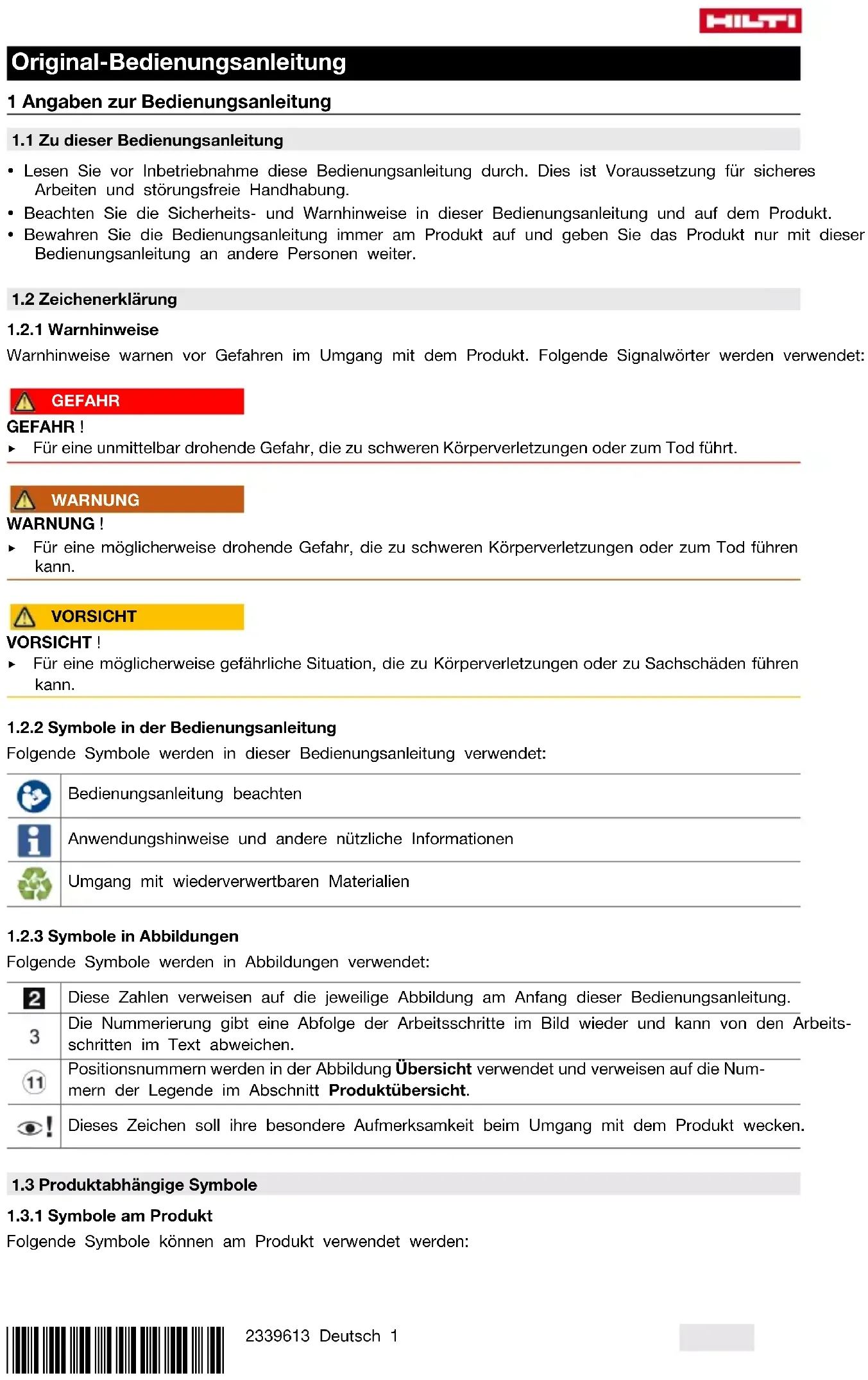

BEDIENUNGSANLEITUNG EXO-S HILTI

1.1 Zu dieser Bedienungsanleitung

• Lesen Sie vor Inbetriebnahme diese Bedienungsanleitung durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung.

• Beachten Sie die Sicherheits- und Warnhinweise in dieser Bedienungsanleitung und auf dem Produkt.

• Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie das Produkt nur mit dieser Bedienungsanleitung an andere Personen weiter.

1.2 Zeichenerklärung

Warnhinweise warnen vor Gefahren im Umgang mit dem Produkt. Folgende Signalwörter werden verwendet: GEFAHR GEFAHR ! ▶ Für eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt. WARNUNG WARNUNG ! ▶ Für eine möglicherweise drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führen kann. VORSICHT VORSICHT ! ▶ Für eine möglicherweise gefährliche Situation, die zu Körperverletzungen oder zu Sachschäden führen kann.

1.2.2 Symbole in der Bedienungsanleitung

Folgende Symbole werden in dieser Bedienungsanleitung verwendet: Bedienungsanleitung beachten Anwendungshinweise und andere nützliche Informationen Umgang mit wiederverwertbaren Materialien

1.2.3 Symbole in Abbildungen

Folgende Symbole werden in Abbildungen verwendet: Diese Zahlen verweisen auf die jeweilige Abbildung am Anfang dieser Bedienungsanleitung. Die Nummerierung gibt eine Abfolge der Arbeitsschritte im Bild wieder und kann von den Arbeits- schritten im Text abweichen. Positionsnummern werden in der Abbildung Übersicht verwendet und verweisen auf die Num- mern der Legende im Abschnitt Produktübersicht. Dieses Zeichen soll ihre besondere Aufmerksamkeit beim Umgang mit dem Produkt wecken.

1.3 Produktabhängige Symbole

1.3.1 Symbole am Produkt

Folgende Symbole können am Produkt verwendet werden:2 Deutsch 2339613 *2339613* Das Gerät unterstützt NFC-Technologie, die mit iOS- und Android-Plattformen kompatibel ist. Warnung vor magnetischem Feld

1.4 Produktinformationen

Produkte sind für den professionellen Benutzer bestimmt und dürfen nur von autorisiertem, eingewiesenem Personal bedient, gewartet und instand gehalten werden. Dieses Personal muss speziell über die auftretenden Gefahren unterrichtet sein. Vom Produkt und seinen Hilfsmitteln können Gefahren ausgehen, wenn sie von unausgebildetem Personal unsachgemäß behandelt oder nicht bestimmungsgemäß verwendet werden. Typenbezeichnung und Seriennummer sind auf dem Typenschild angegeben. ▶ Übertragen Sie die Seriennummer in die nachfolgende Tabelle. Die Produktangaben benötigen Sie bei Anfragen an unsere Vertretung oder Servicestelle. Produktangaben Exoskelett EXO-S | EXOS L Generation 01 Serien-Nr.

1.5 Konformitätserklärung

Der Hersteller erklärt in alleiniger Verantwortung, dass das hier beschriebene Produkt mit der geltenden Gesetzgebung und den geltenden Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 Sicherheit

2.1 Sicherheitshinweise

WARNUNG Lesen Sie alle Sicherheitshinweise, Anweisungen, Bebilderungen und technischen Daten, mit denen dieses Produkt versehen ist. Versäumnisse bei der Einhaltung der nachfolgenden Anweisungen können schwere Verletzungen verursachen. Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf. Sicherheit von Personen ▶ Die Verschlüsse der Schultergurte und der Armschalen beinhalten Magnete. Die Magnete können die Funktion von Herzschrittmachern oder vergleichbaren Implantaten beeinflussen. Ein Herzschrittmacher kann in den Testmodus geschaltet werden und Unwohlsein verursachen. Ein Defibrillator funktioniert unter Umständen nicht mehr. Träger solcher Geräte sollten einen ausreichenden Abstand von mindestens 100 mm zu den Magneten einhalten. Warnen Sie Träger solcher Geräte vor der Annäherung an Magnete. Das Produkt darf von diesen Personen nicht verwendet werden. ▶ Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden. ▶ Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. ▶ Das Produkt darf nur von Personen benutzt werden, die mit diesem vertraut sind, bezüglich des sicheren Gebrauches unterwiesen wurden und die daraus resultierenden Gefahren verstehen. ▶ Halten Sie Kinder und andere Personen während der Benutzung des Produktes fern. ▶ Das Produkt darf nur von einer einzelnen Person benutzt werden. ▶ Verwenden Sie das Produkt nicht zum Abseilen oder Absichern von Personen. ▶ Achten Sie darauf, dass Sie mit dem Produkt nicht an ortsfesten oder beweglichen Objekten hängen bleiben. ▶ Verwenden Sie das Exoskelett nicht weiter, wenn Unbehagen, Ausschlag oder erhöhte Empfindlichkeit der Haut auftritt. ▶ Verwenden Sie das Produkt nicht, wenn Ihre Haut beschädigt ist, z. B. durch Entzündungen, Ausschläge oder erhabene Narben. Reibung durch Gurte und Träger kann den Zustand der Haut verschlechtern.*2339613* 2339613 Deutsch 3 ▶ Reinigen Sie die Armstützenpolster, wenn sie verschmutzt sind und scheuern. → Seite 15 Falls die Polster umgeknickt oder abgenutzt sind, wenden Sie sich an den Hilti Service. ▶ Angebautes Zubehör darf die Funktion nicht beeinträchtigen. Produktsicherheit ▶ Vermeiden Sie die Überbeanspruchung von tragenden Bauteilen. Ein plötzlicher Funktionsverlust kann zu Verletzungen führen. Verwenden Sie das Produkt nur innerhalb der definierten Einsatzgrenzen. ▶ Prüfen Sie das Produkt vor jedem Gebrauch auf Funktionstüchtigkeit, Verschleiß und Beschädigung. Verwenden Sie das Produkt nach einem Sturz oder einer Beschädigung nicht weiter. Wenden Sie sich an den Hilti Service. ▶ Setzen Sie das Produkt keinen Hitzequellen aus, um Beschädigungen zu vermeiden. Beachten Sie die angegebenen Lager- und Betriebstemperaturen. 3 Beschreibung

3.1 Produktübersicht Vorderseite 1

Parkposition Magnetverschluss

Armschale mit Polstern

Leiterschnalle Schultergurt

Leiterschnalle Beckengurt

3.2 Produktübersicht Rückseite 2

Einstellrad für Unterstützungskraft

Leiterschnalle Zugband

Entriegelungstaste Höheneinstellung

Kugelgelenk-Aufnahme

Abstandseinstellung Kugelgelenk-Aufnahme

3.3 Bestimmungsgemäße Verwendung

Das beschriebene Produkt ist ein passives Exoskelett. Es ist dafür bestimmt, Arme und Schultergürtel während der Überkopf- und Überschulterarbeit zu entlasten. Das Produkt ist ausschließlich als Hilfsmittel für Arbeiten im Bauwesen und in der Industrie und nur von erwachsenen Personen zu verwenden. Hilti bietet das Exoskelett in zwei verschiedenen Größen an. Der Unterschied besteht in der Größe der Armschalen, Armpolster und Armschalengurte. Wartungsarbeiten dürfen nur gemäß Produkthandbuch durchgeführt werden. Das Produkt darf nur von autorisiertem, eingewiesenem Personal verwendet und instand gehalten werden, das speziell über die auftretenden Gefahren unterrichtet wurde.

3.4 Nutzungseinschränkungen und Fehlgebrauch

Das Produkt darf nicht ohne benutzerspezifische Produkteinstellung verwendet werden. Das Produkt darf nicht manipuliert oder verändert werden und es darf kein Zubehör hinzugefügt werden, das nicht für das Produkt zugelassen ist. Es darf nichts am Beckengurt angebracht werden, das die korrekte Funktion des Exoskeletts beeinträchtigen könnte. Es dürfen keine Sicherheitsleinen am Exoskelett angebracht werden. Das Produkt darf nicht zur Leistungsteigerung und nicht zum Anheben, Abseilen oder Absichern von Personen verwendet werden. Das Produkt darf nicht in explosionsgefährdeter Umgebung verwendet werden. Das Produkt darf nicht in der Nähe von Hochspannungsleitungen verwendet werden. Das Produkt darf nicht verwendet werden von Personen

• mit Herzschrittmacher oder vergleichbaren aktiven Implantaten,

• mit Vorerkrankungen des Bewegungsapparates im Bereich der Schultern, Arme, Rücken und Hände,

• mit Hauterkrankungen/-verletzungen, Entzündungen; aufgeworfenen Narben mit Schwellungen,

• mit Rötung und ÜberwärmungindenbetroffenenKörperabschnitten (Arme, Schultern, Hüfte und Rücken),

• mit Krampfadern stärkeren Ausmaßes, insbesondere mit Rückflussstörungen, Lymphabflussstörungen – auch unklare Weichteilschwellungen körperfern des Produkts,

• mit Empfindungs- und Durchblutungsstörungen im Bereich der oberen Extremitäten, Hüfte und Rücken (z. B. bei diabetischer Neuropathie).

Exoskelett, Bedienungsanleitung*2339613* 2339613 Deutsch 5 Weitere für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Store oder unter: www.hilti.group 4 Technische Daten Gewicht 2,4 kg (5,3 lb) Umgebungstemperatur bei Betrieb −10 ℃ … 45 ℃ (14 ℉ … 113 ℉) Lagertemperatur −10 ℃ … 60 ℃ (14 ℉ … 140 ℉) Abmessungen (Länge x Breite x Höhe) 950 mm x 450 mm x 250 mm (37,4 in x 17,7 in x 9,8 in) 5 Anlegen WARNUNG Verletzungsgefahr durch Magnetfeld Die im Produkt enthaltenen Magnete verursachen starke Magnetfel- der, die u. a. Implantate beeinflussen können. ▶ Halten Sie Gegenstände wie aktive Implantate, elektronische Geräte und Magnetkarten vom Produkt fern. ▶ Beachten Sie die Herstellerangaben von beispielsweise aktiven Implantaten. ▶ Personen mit aktivem Implantat dürfen das Produkt nur nach Freigabe durch einen Arzt verwenden. VORSICHT Verletzungsgefahr durch falsches oder zu festes Anlegen. Lokale Druckerscheinungen und Einengungen an durchlaufenden Blutgefäßen und Nerven. ▶ Stellen Sie das korrekte Anlegen und den korrekten Sitz des Produktes sicher.

1. Setzen Sie das Produkt wie einen Rucksack auf.

Führen Sie die Arme durch die Schultergurte und platzieren Sie die Schultergurte auf Ihren Schultern.6 Deutsch 2339613 *2339613*

2. Schließen Sie den Clipverschluss des Beckengurtes.

3. Passen Sie den Beckengurt an. → Seite 9

4. Schließen Sie den Clipverschluss des Brustgurtes.

5. Passen Sie die Höhe und Weite des Brustgurtes an.

6. Stellen Sie die Schultergurte ein. Ziehen Sie die Gur-

tenden nach unten, um die Schultergurte zu span- nen. Um die Schultergurte zu lockern, kippen Sie die Leiterschnalle an. ▶ Die Schultergurte müssen locker auf den Schul- tern liegen und dürfen das Anheben der Arme nicht behindern. ▶ Durch dasAnhebender Arme darf der Beckengurt nicht nach oben gezogen werden. Wenn der Beckengurt seine Position verändert, müssen Sie die Schultergurte lockern. WARNUNG Verletzungsgefahr durch zurückschnellende Armschiene. Die unter Vorspannung stehende Armschiene kann unkontrolliert zurückschnellen und Sie am Kopf verletzen. ▶ Haken Sie beim Aushängen des Magnetverschlusses einen Finger in die Gurtschlaufe ein. Dadurch verhin- dern Sie, dass Sie Abrutschen und die Armschiene zurückschnellt.

7. Ziehen Sie die Gurtschlaufe nach oben und haken

Sie den Magnetverschluss vorsichtig aus.*2339613* 2339613 Deutsch 7

8. Ziehen Sie mit der Gurtschlaufe die Armschale nach

unten. Führen Sie dabei Ihren Arm vor Ihren Körper.

9. Platzieren Sie Ihren Oberarm mittig in der Armschale.

10. Haken Sie den Magnetverschluss mithilfe der Gurt-

schlaufe in den Haken an der Armschale ein. ▶ Achten Sie darauf, dass der Magnetverschluss vollständig einrastet. Das äußere Armschalenpolster muss geöffnet sein, wenn Sie den Armschalengurt um Ihren Oberarm legen. Falls erforderlich, öffnen Sie das Armschalenpolster, nachdem Sie Ihren Oberarm in der Armschale platziert haben.8 Deutsch 2339613 *2339613*

11. Stellen Sie mit den Klettverschlüssen den Umfang

des Armschalengurtes am Oberarm ein. Befestigen Sie die Klettverschlüsse mittig und vollständig. ▶ Der Armschalengurt ist an beiden Gurtenden va- riabel einstellbar.

12. Klappen Sie das äußere Armschalenpolster um.

13. Legen Sie die Armschale für die gegenüberliegende Körperseite auf die selbe Weise an.

14. Prüfen Sie den symmetrischen Sitz des Produktes.

6 Anpassen WARNUNG Verletzungsgefahr durch Quetschung. Quetschgefahr der Finger beim Hineingreifen in die Gelenkeinheit. ▶ Greifen Sie beim Anpassen des Produktes nicht in den Mechanismus der Gelenkeinheit.

6.1 Unterstützungskraft anpassen

▶ Stellen Sie die Unterstützungskraft durch drehen des Einstellrades ein. ▶ Drehen im Uhrzeigersinn (+) erzeugt mehr Unterstützungskraft, drehen gegen den Uhrzeigersinn (-) verringert die Unterstützung.*2339613* 2339613 Deutsch 9 ▶ Je größer der Balken auf der Skala ist, desto höher ist die Unterstützungskraft. Die Unterstützungskraft ist korrekt eingestellt, wenn die Arme ohne zusätzlichen Kraftaufwand, nur durch die Schwerkraft, nach unten fallen. Die Unterstützungskraft darf nicht über diesem Wert liegen, darunter kann frei gewählt werden.

6.2 Beckengurt anpassen

1. Der Beckengurt muss oberhalb des Gesäßmuskels

auf Höhe des Beckens sitzen. ▶ Der Beckengurt darf während der Nutzung nicht verrutschen.

2. Kippen Sie die Leiterschnalle an, um den Beckengurt

3. Ziehen Sie die beiden Enden des Beckengurtes nach

vorne, um ihn zu spannen. ▶ Der Beckengurt muss straff sitzen. ▶ Die Polster des Beckengurtes müssen symme- trisch sitzen.

4. Positionieren Sie die Enden des Beckengurtes in den

Gurthaltern.10 Deutsch 2339613 *2339613*

6.3 Abstand Kugelgelenk-Aufnahme einstellen

Um den Abstand der Kugelgelenk-Aufnahme einzustellen, sollte das Exoskelett abgelegt werden.

1. Haken Sie den Haken der Abstandeinstellung aus der Schlaufe aus.

2. Ziehen / schieben Sie den Beckengurt auf die gewünschte Größe auseinander / zusammen.

▶ Die angegebenen Größen der Breiten- und Höheneinstellung müssen nicht zwingend übereinstimmen.

3. Haken Sie den Haken der Abstandeinstellung vollständig in die gewünschte Schlaufe ein und ziehen Sie

den Beckengurt straff.

4. Legen Sie das Produkt an und prüfen Sie den symmetrischen Sitz des Beckengurtes.

▶ Die Kugelaufnahmen müssen vertikal zum Schultergelenk fixiert sein und können je nach Oberkör- perform nach außen geneigt sein (V-Form). Dabei müssen die Hände frei durchschwingen können.

Um die Höhe anzupassen, muss das Exoskelett abgelegt werden.*2339613* 2339613 Deutsch 11

1. Drücken Sie die Entriegelungstaste der Höheneinstellung.

2. Ziehen / Schieben Sie das Aluminiumprofil aus / in die Abdeckung des Expanders. Stellen Sie die

gewünschte Höhe ein.

3. Das Aluminiumprofil rastet mit einem hörbaren Klick ein. Stellen Sie durch ziehen am Aluminiumprofil

sicher, dass das Aluminiumprofil fest verriegelt ist.

4. Legen Sie das Produkt an und prüfen Sie den gleichmäßigen Sitz der Gelenkeinheiten.

▶ Wenn das Produkt angelegt ist, muss die Oberkante der Gelenkeinheit im Bereich +⁄- 3 cm (+⁄- 1.2 in) mit der Schulterhöhe übereinstimmen.

6.5 Länge des Rückengurtes einstellen

1. Öffnen Sie den Klettverschluss des Rückengurtes.

2. Passen Sie die Länge des Rückengurtes an und schließen Sie den Klettverschluss wieder.

6.6 Zugband anpassen

Über das Zugband kann der Sitz der Gelenkeinheiten eingestellt werden. Durch ein strafferes Zugband werden die Gelenkeinheiten und die Expanderabdeckungen näher an den Körper geführt.12 Deutsch 2339613 *2339613*

1. Ziehen Sie das jeweilige Gurtende nach außen, um eines der Zugbänder zu spannen.

2. Um ein Zugband zu lockern, kippen Sie die Leiterschnalle an.

▶ Achten Sie auf den symmetrischen Sitz beider Zugbänder. 7 Ablegen WARNUNG Verletzungsgefahr durch zurückschnellende Armschiene. Die unter Vorspannung stehende Armschiene kann unkontrolliert zurückschnellen und Sie am Kopf verletzen. ▶ Haken Sie beim Aushängen des Magnetverschlusses einen Finger in die Gurtschlaufe ein. Dadurch verhindern Sie, dass Sie Abrutschen und die Armschiene zurückschnellt.

1. Ziehen Sie die Gurtschlaufe und den Magnetver-

schluss langsam nach oben und hängen Sie ihn aus dem Haken der Armschale aus.*2339613* 2339613 Deutsch 13

2. Bewegen Sie die Gurtschlaufe nach unten und halten

Sie dabei den Armschalengurt auf Spannung.

3. Nehmen Sie Ihren Arm aus der Armschale und führen

Sie ihn vor Ihren Körper.

4. Führen Sie die Armschale langsam nach oben.

5. Lassen Sie den Magnetverschluss an der Parkposi-

tion am Schultergurt vollständig einrasten.

6. Prüfen Sie den korrekten Sitz des Magnetverschlus-

7. Wiederholen Sie diese Schritte mit der linken Hand an der rechten Armschale.

8. Öffnen Sie den Clipverschluss des Brustgurtes.14 Deutsch 2339613

9. Lösen Sie die Enden des Beckengurtes aus den

10. Lockern Sie den Beckengurt.

11. Öffnen Sie den Clipverschluss des Beckengurtes.

12. Legen Sie das Produkt wie einen Rucksack ab.

8 Optionales Zubehör

8.1 Nackenstütze montieren/demontieren

1. Setzen Sie die Nackenstütze an den Aufnahmen des

2. Legen Sie den Daumen auf die geriffelte Fläche und

schieben Sie die Nackenstütze nach unten, um sie in der gewünschten Position einzurasten.

3. Kontrollieren Sie, dass die Nackenstütze auf beiden

Seiten auf der gleichen Höhe montiert ist.

4. Um die Nackenstütze zu demontieren, legen Sie den

Daumen auf die geriffelte Fläche und schieben Sie die Nackenstütze nach oben.

5. Reinigen Sie das Nackenpolster genau so wie die

Armpolster. → Seite 15 9 Pflege und Instandhaltung WARNUNG Verletzungsgefahr durch gespannte Expander. Verletzungen während Pflege- und Instandhaltungsarbei- ten. ▶ Führen Sie Pflege- und Instandhaltungsarbeiten nur bei entspannten Expandern durch.*2339613* 2339613 Deutsch 15 Pflege

• Fest anhaftenden Schmutz vorsichtig entfernen.

• Reinigen Sie das Produkt nicht mit Druckluft.

• Produkt nur mit einem leicht angefeuchteten Tuch und pH-neutraler Seife reinigen. Keine silikonhaltigen Pflegemittel verwenden, da diese die Kunststoffteile angreifen können. Instandhaltung

• Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen.

• Bei Beschädigungen und/oder Funktionsstörungen das Produkt nicht betreiben. Sofort vom Hilti Service reparieren lassen.

• Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen. Verwenden Sie für einen sicheren Betrieb nur original Ersatzteile und Verbrauchsmaterialien. Von uns freigegebene Ersatzteile, Verbrauchsmaterialien und Zubehör für Ihr Produkt finden Sie in Ihrem Hilti Store oder unter: www.hilti.group.

9.1 Polster reinigen

1. Nehmen Sie die Polster von den Armschalen ab.

2. Waschen Sie die Polster von Hand in Wasser mit pH-neutraler Seife.

3. Spülen Sie die Polster gründlich aus.

4. Lassen Sie die Polster an der Luft trocknen.

5. Montieren Sie die Polster anschließend wieder.

9.2 Polster austauschen

1. Ziehen Sie nacheinander zuerst die inneren und an-

schließend die äußeren Armpolster von den Arm- schalen ab. Die Polster der Armschale sind mit einem Klettverschluss befestigt.

2. Bringen Sie die neuen Polster in umgekehrter Rei-

henfolge in den Armschalen an. Achten Sie dabei auf die korrekte Ausrichtung der Polster. Die Polster und Armschalen sind farblich je- weils mit einem Punkt gekennzeichnet, blau für links und rot für rechts.16 Deutsch 2339613 *2339613*

9.3 Armschalengurt austauschen

1. Öffnen Sie die Klettverschlüsse an beiden Seiten des

2. Entfernen Sie den Gurt aus beiden Laschen der

3. Platzieren Sie das Oberteil des Magnetverschlusses

auf der Parkposition an der Armschale.

4. Ziehen Sie den neuen Gurt von unten beginnend

durch die erste Lasche. Der Klettverschluss muss nach außen zeigen.

5. Drehen Sie die Armschale.

6. Führen Sie den Gurt von oben durch die Metallöse

des Magnetverschlusses.*2339613* 2339613 Deutsch 17

7. Führen Sie den Gurt von innen nach außen durch die

8. Schließen Sie den Gurt am Klettverschluss.

9.4 Kugelaufnahme prüfen und reinigen

▶ Prüfen Sie die Beweglichkeit des Kugel in der Kugel- aufnahme. Bewegen Sie dazu das Aluminiumprofil. Ergebnis 1 / 2 Die Kugel ist frei beweglich. ▶ Keine Maßnahme erforderlich. Ergebnis 2 / 2 Die Kugel ist schwergängig ▶ Lösen sie die beiden Schrauben der Kugelauf- nahme und nehmen Sie die Abdeckung ab. ▶ Nehmen Sie die Kugel aus der Kugelaufnahme und reinigen Sie Kugel und Aufnahme mit einem weichen Tuch. ▶ Platzieren Sie die Kugel wieder in der Kugelauf- nahme und setzen Sie die Abdeckung auf. ▶ Bauen Sie die beiden Schrauben mit einem An- zugsdrehmoment von 0,5 Nm wieder ein. 10 Transport und Lagerung Transport ▶ Achten Sie auf sicheren Halt beim Transport. ▶ Prüfen Sie nach jedem Transport alle sichtbaren Teile auf Beschädigung und die Bedienelemente auf einwandfreie Funktion. ▶ Transportieren und Lagern Sie das Exoskelett nur mit entspannten Expandern. Lagerung ▶ Lagern Sie dieses Produkt trocken und unzugänglich für Kinder und unbefugte Personen. ▶ Prüfen Sie nach längerer Lagerung alle sichtbaren Teile auf Beschädigung und die Bedienelemente auf einwandfreie Funktion. 11 Hilfe bei Störungen Bei Störungen, die nicht in dieser Tabelle aufgeführt sind oder die Sie nicht selbst beheben können, wenden Sie sich bitte an unseren Hilti Service. Störung Mögliche Ursache Lösung Fehlende Expanderspannung Expander ausgehakt ▶ Prüfen Sie den korrekten Sitz der Expander. Expander verschlissen ▶ Wenden Sie sich an den Hilti Service. Gelenkeinheit klemmt Gelenkeinheit verschlissen ▶ Wenden Sie sich an den Hilti Service.18 English 2339613 *2339613* Störung Mögliche Ursache Lösung Polster reiben Polster sind verschmutzt ▶ Reinigen Sie die Polster.

• Seite 15 Polster sind umgeknickt oder ab- genutzt ▶ Wenden Sie sich an den Hilti Service. Armschale rutscht über Ellen- bogen Armschale nicht mittig am Ober- arm angelegt. ▶ Platzieren Sie Ihren Ober- arm mittig in der Armschale.

• Seite 5 Armschalengurt nicht fest genug angelegt. ▶ Stellen Sie die Armschalengurte so ein, dass sie straff sitzen, Ihren Oberarm aber nicht einengen. → Seite 5 Zu große Armschalen, Polster und/oder Gurte

Wenden Sie sich an den Hilti Service. Einengung und/oder Drucker- scheinungen an den Oberar- men Zu kleine Armschalen, Polster und/oder Gurte ▶ Wenden Sie sich an den Hilti Service. Armschalengurt zu fest angelegt. ▶ Stellen Sie die Armschalengurte so ein, dass sie straff sitzen, Ihren Oberarm aber nicht einengen. → Seite 5 12 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. 13 Herstellergewährleistung ▶ Bitte wenden Sie sich bei Fragen zu den Gewährleistungsbedingungen an Ihren lokalen Hilti Partner. 14 Weitere Informationen Weiterführende Informationen zu Bedienung, Technik, Umwelt und Recycling finden Sie unter folgendem Link: qr.hilti.com/manual/?id=2339613 Diesen Link finden Sie auch am Ende der Dokumentation als QR-Code. Original operating instructions 1 Information about the operating instructions
