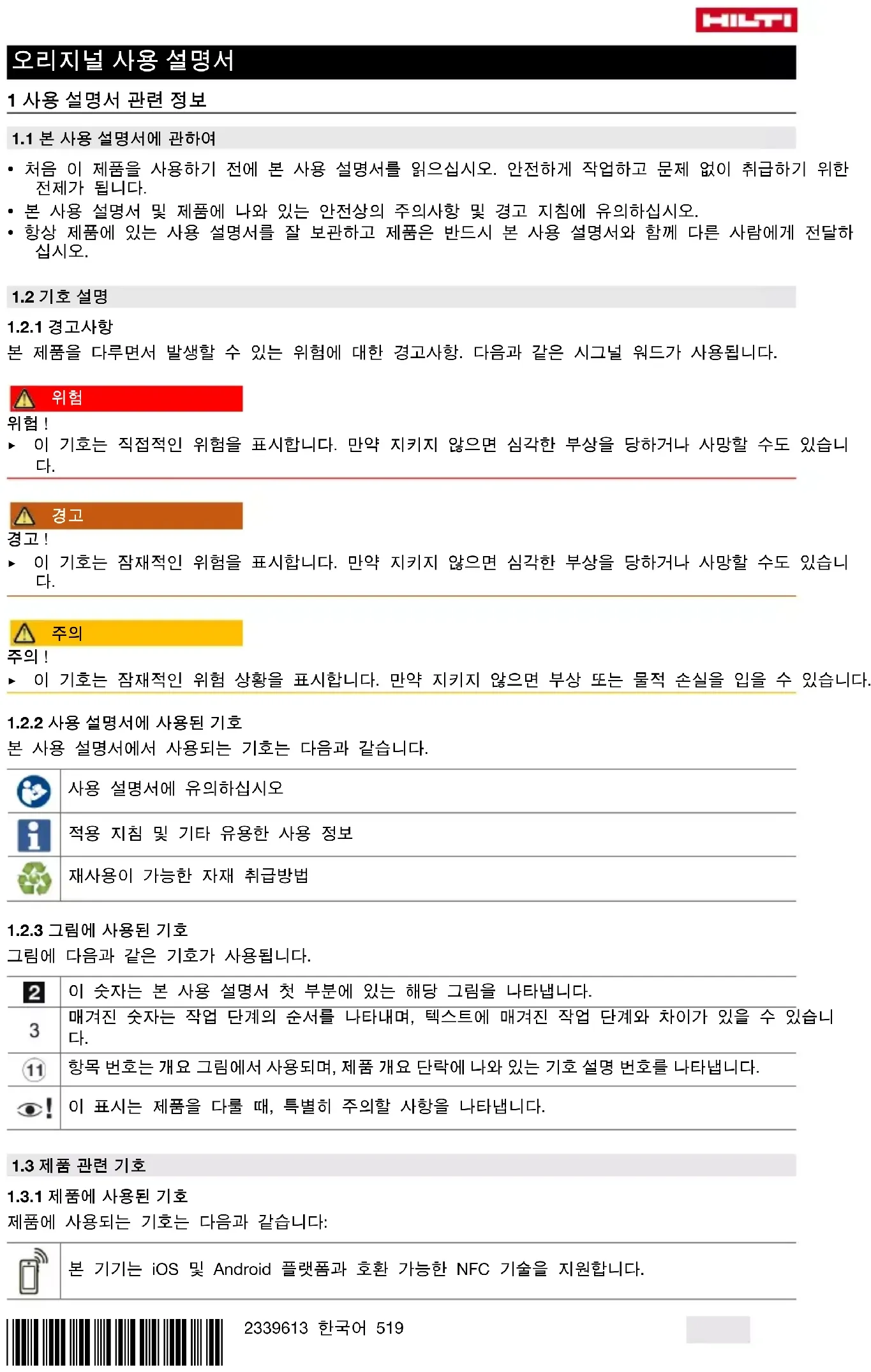

사용 설명서 EXO-S HILTI

• 처음 이 제품을 사용하기 전에 본 사용 설명서를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한

• 본 사용 설명서 및 제품에 나와 있는 안전상의 주의사항 및 경고 지침에 유의하십시오.

• 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 사용 설명서와 함께 다른 사람에게 전달하

본 제품을 다루면서 발생할 수 있는 위험에 대한 경고사항. 다음과 같은 시그널 워드가 사용됩니다.

▶ 이 기호는 직접적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할 수도 있습니

▶ 이 기호는 잠재적인 위험을 표시합니다. 만약 지키지 않으면 심각한 부상을 당하거나 사망할 수도 있습니

▶ 이 기호는 잠재적인 위험 상황을 표시합니다. 만약 지키지 않으면 부상 또는 물적 손실을 입을 수 있습니다.

1.2.2 사용 설명서에 사용된 기호

본 사용 설명서에서 사용되는 기호는 다음과 같습니다. 사용 설명서에 유의하십시오 적용 지침 및 기타 유용한 사용 정보 재사용이 가능한 자재 취급방법

그림에 다음과 같은 기호가 사용됩니다. 이 숫자는 본 사용 설명서 첫 부분에 있는 해당 그림을 나타냅니다. 매겨진 숫자는 작업 단계의 순서를 나타내며, 텍스트에 매겨진 작업 단계와 차이가 있을 수 있습니

항목 번호는 개요 그림에서 사용되며, 제품 개요 단락에 나와 있는 기호 설명 번호를 나타냅니다. 이 표시는 제품을 다룰 때, 특별히 주의할 사항을 나타냅니다.

제품에 사용되는 기호는 다음과 같습니다: 본 기기는 iOS 및 Android 플랫폼과 호환 가능한 NFC 기술을 지원합니다.520 한국어 2339613 *2339613*

제품은 전문가용으로 설계되어 있으며, 해당 교육을 이수한 공인된 작업자를 통해서만 조작, 유지 보수 및 수리 작업을 진행할 수 있습니다. 이 기술자는 발생할 수 있는 위험에 대해 특별 교육을 받은 상태여야 합니다. 교육을 받지 않은 사람이 제품을 부적절하게 취급하거나 규정에 맞지 않게 사용할 경우에는 기기와 그 보조기구에 의해 부상을 당할 위험이 있습니다. 형식 명칭 및 일련 번호는 형식 라벨에 제시되어 있습니다. ▶ 일련 번호를 다음의 표에 옮기십시오. 대리점 또는 서비스 센터에 문의할 경우 제품 제원이 필요합니다.

본 제조사는 단독 책임 하에 여기에 기술된 제품이 통용되는 법 규정 및 규범과 일치함을 밝힙니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2 안전

경고 해당 제품과 함께 동봉된 모든 안전상의 주의 사항, 지침, 그림 및 기술자료를 숙지하십시오. 다음 지 침을 준수하지 않을 경우 심각한 부상을 입을 수 있습니다. 앞으로 모든 안전상의 주의사항과 지침을 보관하십시오.

▶ 어깨띠 및 팔걸이 잠금장치에는 자석이 포함되어 있습니다. 자석이 심박 조정기 또는 유사 삽입물의 기능 에 영향을 줄 수 있습니다. 심박 조정기가 테스트 모드로 전환되어 통증을 야기할 수 있습니다. 경우에 따 라서 제세동기가 작동하지 않을 수 있습니다. 이와 같은 기기를 착용한 사람은 자석과의 거리를 최소한 100 mm 이상 유지해야 합니다. 이와 같은 기기를 착용한 사람에게 자석에 접근하지 않도록 경고하십시오. 상기 언급된 사람들이 제품을 사용해서는 안 됩니다. ▶ 적합한 작업복을 착용하십시오. 헐렁한 복장이나 장식품을 착용하지 마십시오. 작동하는 기기 가동 부위 에 머리, 옷 그리고 장갑이 가까이 닿지 않도록 주의하십시오. 헐렁한 복장, 장식품 혹은 긴 머리가 가동 부 위에 말려 들어갈 수 있습니다. ▶ 작업 시 비정상적인 자세는 피하십시오. 안전한 작업자세가 되도록 하고, 항상 균형을 유지하십시오. ▶ 본 제품은 해당 제품을 잘 다룰 줄 알고 안전한 사용 방법에 대한 교육을 받아 발생할 수 있는 위험에 대해 알고 있는 사람만 사용할 수 있습니다.

제품을 사용할 때, 어린이나 다른 사람이 작업장에 접근하지 못하도록 하십시오. ▶ 본 제품은 개인별로만 사용할 수 있습니다. ▶ 사람을 로프로 내리거나 고정하는 용도로 제품을 사용하지 마십시오. ▶ 자리에 고정되어 있거나 혹은 이동하는 물체에 제품을 매달아 두지 않도록 유의하십시오. ▶ 피부에 불쾌감, 발진이 있거나 민감도가 증가될 경우, 외골격을 더 이상 사용하지 마십시오. ▶ 감염, 발진 또는 돌출형 흉터와 같은 피부 손상이 있는 경우 제품을 사용하지 마십시오. 벨트 및 캐리어의 마찰로 인해 상태가 악화될 수 있습니다. ▶ 팔걸이 쿠션이 지저분하거나 피부에 쓸리면 청소가 필요합니다. → 페이지 532 쿠션이 꺾이거나 마모되었 을 때는 Hilti 서비스로 연락하십시오. ▶ 기능에 영향을 주는 액세서리를 장착해서는 안 됩니다.

▶ 구성부품 부착으로 인한 과부하를 피하십시오. 갑작스러운 기능 손실로 부상을 입을 수 있습니다. 규정된 범위 내에서만 제품을 사용하십시오. ▶ 사용하기 전에 제품의 정상적인 작동, 마모 및 손상 여부를 점검하십시오. 제품이 바닥에 떨어졌거나 손상 되었을 때는 더 이상 사용하지 말고 Hilti 서비스 센터로 문의해주십시오. ▶ 손상 방지를 위해 열원에 노출되지 않도록 하십시오. 지정된 보관 온도 및 작동 온도에 유의하십시오.*2339613* 2339613 한국어 521 3 제품 설명

기술된 제품은 수동형 외골격입니다. 머리 위 또는 어깨 위 작업 시 팔과 어깨 관절의 부담을 완화하는 용도로 사용됩니다. 본 제품은 건축 및 산업 분야에서 작업할 경우 성인을 위한 오직 보조 도구로만 사용됩니다. Hilti는 두 가지 사이즈의 외골격 제품을 제공하고 있습니다. 팔걸이, 팔 쿠션 및 팔걸이 벨트 사이즈에서 크기

정비 작업은 제품 설명서를 준수한 상태로만 진행할 수 있습니다. 본 제품은 특히 발생 위험을 올바르게 인지 하고 있으며, 해당 작업을 위임받은 전문 인력만 사용 및 수리할 수 있습니다.522 한국어 2339613 *2339613*

3.4 사용 제한 및 올바르지 못한 사용

사용자가 지정한 제품 설정 없이 제품을 사용해서는 안 됩니다. 제품을 조작하거나 변경해서는 안 되며, 제품에 대해 허용되지 않은 액세서리를 추가할 수 없습니다. 외골격을 허리띠에 부착할 경우 제대로 작동되지 않을 수도 있으므로 허리띠에 부착해서는 안 됩니다. 외골격 에 안전 밧줄을 부착하면 안 됩니다. 성능을 강화하는 용도 또는 사람을 들어 올리거나 로프로 내리고 고정하는 용도로 사용할 수 없습니다. 폭발 위험이 없는 환경에서만 제품을 사용할 수 있습니다. 고압 배선 근처에서는 본 제품을 사용할 수 없습니다. 다음에 해당하는 사람은 제품을 사용할 수 없습니다.

• 심박 조정기 또는 이와 유사하게 작동되는 삽입물을 사용 중인 경우,

• 어깨, 팔, 등 및 손 부위에 근골격계 질환이 있는 경우,

• 피부 질환 및 상처, 감염이 있는 경우, 부종이 보이는 제기 흉터가 있는 경우,

• 해당하는 신체 부위(팔, 어깨, 허리 및 등)에 발적 및 열감이 있는 경우,

• 역류 장애, 림프 배액 장애가 있는 경우(제품 해당 부위에 불분명한 연조직 팽창이 있는 경우도 포함),

• 상지, 허리 및 등 부위에 감각 및 혈액 순환 장애가 있는 경우(예: 당뇨성 신경병증).

외골격, 사용 설명서 해당 제품에 허용되는 기타 시스템 제품은 Hilti Store 또는 다음 사이트에서 확인할 수 있습니다. www.hilti.group 4 기술자료

자기장에 의한 부상 위험 제품에 포함되어 있는 자석은 강한 자기장을 유발하며, 특히 삽입물에 영향을 줄 수

▶ 작동 중인 삽입물, 전자 제어식 기기 및 자기 카드와 같은 물체는 제품 가까이에 두지 마십시오. ▶ 작동 중인 삽입물 경우 제조사 정보에 유의하십시오. ▶ 작동 중인 삽입물이 있는 사람들은 의사가 승인한 후에만 제품을 사용할 수 있습니다.

설치가 잘못되거나 지나치게 단단하게 설치할 경우 부상의 위험이 있습니다. 혈관 및 신경이 통과하는 부위의 국부적인 압박 및 눌림 ▶ 제품의 올바른 설치 및 위치를 확인하십시오.*2339613* 2339613 한국어 523

1. 배낭을 매듯이 제품을 착용하십시오. 팔을 어깨띠 사

이로 넣은 후 어깨띠를 어깨 위에 올립니다.

2. 허리띠의 핀 잠금장치를 닫으십시오.

3. 허리띠를 조정하십시오. → 페이지 526

4. 허리띠의 핀 잠금장치를 닫으십시오.

5. 허리띠의 높이와 폭을 조정하십시오.

6. 어깨띠를 조절하십시오. 띠의 끝부분을 아래로 내려

어깨띠를 조이십시오. 어깨띠를 느슨하게 하려면, 죔

▶ 어깨띠는 느슨한 상태로 어깨 위에 있어야 하며, 팔의 동작을 방해해서는 안 됩니다. ▶ 팔을 올릴 때 허리띠가 위로 당겨지면 안 됩니다. 허리띠의 위치가 바뀌면 어깨띠를 느슨하게 해주 어야 합니다.524 한국어 2339613 *2339613*

팔걸이 반동으로 인한 부상 위험. 예비 장력이 있는 팔걸 이가 갑작스럽게 반동하여 작업자의 머리에 부상을 입힐

자석 잠금장치를 떼어낼 때는 손가락 하나를 벨트 고 리 안에 거십시오. 이렇게 하면 미끄러지거나 팔걸이 가 반동하는 것을 방지할 수 있습니다.

7. 벨트 고리를 위로 당기고 자석 잠금장치를 조심스럽

8. 벨트 고리와 함께 팔걸이를 아래로 내리십시오. 동시

9. 위쪽 팔을 팔걸이 중앙에 두십시오.*2339613*

10. 벨트 고리를 이용해 자석 잠금장치를 팔걸이의 후크

▶ 자석 잠금장치가 완전히 맞물려 고정되도록 유의

팔걸이 벨트를 위쪽 팔에 두를 때는 바깥쪽 팔 걸이 쿠션이 열려 있어야 합니다. 필요할 경우 위쪽 팔을 팔걸이에 놓은 뒤에 팔걸이 쿠션을

11. 접착형 잠금장치를 이용해 위팔 부분의 팔걸이 띠를

조절하십시오. 중앙 부분의 접착형 잠금장치를 완전

▶ 팔걸이 띠의 양쪽 끝부분은 다양하게 조정가능합

12. 바깥쪽 팔걸이의 충전재를 젖히십시오.

13. 반대쪽 신체 부분도 동일한 방법으로 팔걸이를 설치하십시오.

14. 제품이 대칭으로 위치하는지 확인하십시오.

압착에 의한 부상 위험. 이음부 삽입 시 손가락 압착 사고. ▶ 제품 조정 시 이음부의 기계 장치 안에 손을 넣지 마십시오.526 한국어 2339613 *2339613*

▶ 조절 휠을 돌려 근력 보조 강도를 조절하십시오. ▶ 시계 방향(+)으로 돌리면 근력 보조 강도가 높아지고 시계 반대 방향(-)으로 돌리면 보조 강도가 낮아집

▶ 기준자가 클수록 지지하는 힘이 커집니다. 추가적인 힘의 소모 없이 중력에 의해서만 팔이 아래로 내려온다면 근력 보조 강도가 올바르게 조절 된 것입니다. 근력 보조 강도는 해당 값을 초과할 수 없으며, 그 아래 범위에서 자유롭게 선택 가능합

1. 허리띠는 엉덩이 근육 위쪽의 허리 높이에 위치해야

▶ 사용 중에 허리띠가 미끄러져 내리면 안 됩니다.*2339613* 2339613 한국어 527

2. 허리띠를 느슨하게 할 때는 죔쇠를 젖히십시오.

3. 허리띠를 조일 때는 허리띠의 양쪽 끝부분을 앞으로

▶ 허리띠는 팽팽하게 설치되어야 합니다. ▶ 허리띠 쿠션이 대칭 상태로 설치되어야 합니다.

4. 허리띠의 끝부분을 벨트 홀더 안에 넣으십시오.

볼 조인트 소켓의 간격을 조절할 때는 외골격을 벗는 것이 좋습니다.528 한국어 2339613 *2339613*

1. 간격 조절장치의 고리를 루프에서 빼내십시오.

2. 허리띠를 원하는 크기로 밀어서 모으거나 당겨서 분리하십시오.

▶ 폭 및 높이 조절장치의 정해진 크기와 반드시 일치할 필요는 없습니다.

3. 간격 조절장치의 고리를 원하는 고리 안에 완전히 삽입하고 허리띠를 팽팽하게 당기십시오.

4. 제품을 착용하고 허리띠의 대칭적인 위치를 확인하십시오.

▶ 볼 소켓은 어깨 이음부에 수직으로 고정되어야 하며 각 상체의 형태에 따라서 바깥쪽으로 기울어질 수 있습니다. 동시에 팔은 자유롭게 움직일 수 있어야 합니다.

높이를 조정할 때는 외골격을 벗어야 합니다.

1. 높이 조절장치의 잠금해제 버튼을 누르십시오.

2. 알루미늄 프로파일을 확장 장치 커버 안쪽 및 바깥쪽으로 밀고 당기십시오. 원하는 높이를 조절하십시오.

3. 알루미늄 프로파일이 찰칵 소리를 내면서 맞물립니다. 알루미늄 프로파일을 당겨서 알루미늄 프로파일이

단단하게 고정되었는지 확인하십시오.*2339613* 2339613 한국어 529

4. 제품을 설치한 뒤 이음부의 균형 잡힌 위치를 확인하십시오.

▶ 제품이 설치된 상태에서 위쪽 모서리는 +⁄- 3 cm(+⁄- 1.2 in) 범위 안에서 어깨 높이와 일치해야 합니다.

1. 백 스트립의 접착형 잠금장치를 여십시오.

2. 백 스트립의 길이를 조정한 뒤 접착형 잠금장치를 다시 닫으십시오.

고정끈을 통해 이음부의 위치를 조절할 수 있습니다. 고정끈을 더 단단히 조이면 이음부 및 확장 장치의 커버 가 신체에 보다 가깝게 밀착됩니다.

1. 고정끈을 조일 때는 각 끈의 끝부분을 바깥쪽으로 당기십시오.

2. 고정끈을 느슨하게 하려면, 죔쇠를 젖히십시오.

▶ 두 고정끈의 대칭적인 위치에 유의하십시오.530 한국어 2339613 *2339613* 7 제거

팔걸이 반동으로 인한 부상 위험. 예비 장력이 있는 팔걸이가 갑작스럽게 반동하여 작업자의 머리에 부상을 입

▶ 자석 잠금장치를 떼어낼 때는 손가락 하나를 벨트 고리 안에 거십시오. 이렇게 하면 미끄러지거나 팔걸이 가 반동하는 것을 방지할 수 있습니다.

1. 벨트 고리 및 자석 잠금장치를 천천히 위로 당겨서 팔

2. 벨트 고리를 아래로 내리고 동시에 팔걸이 벨트를 팽

3. 팔걸이에서 팔을 빼내서 몸 앞쪽으로 가져가십시오.

4. 팔걸이를 천천히 위로 올리십시오.

5. 자석 잠금장치가 어깨띠의 정지 위치에서 완전히 맞

6. 자석 잠금장치가 올바른 위치에 있는지 점검하십시

7. 오른쪽 팔걸이에서 왼손으로 동일한 과정을 반복하십시오.*2339613*

8. 가슴띠의 핀 잠금장치를 여십시오.

9. 허리띠의 끝부분을 벨트 홀더에서 푸십시오.

11. 허리띠의 핀 잠금장치를 여십시오.

12. 배낭을 벗듯이 제품을 제거하십시오.532 한국어 2339613

*2339613* 8 액세서리 선택사양

1. 목 받침대를 어깨띠 홀더에 부착하십시오.

2. 홈이 있는 표면 위에 엄지 손가락을 올리고 목 받침대

를 아래로 밀어서 원하는 위치에 맞물려 고정하십시

3. 목 받침대 양쪽이 같은 높이로 조립되도록 하십시오.

4. 목 받침대를 분리할 때는 엄지 손가락을 홈이 있는 표

면 위에 올린 뒤 목 받침대를 위로 미십시오.

5. 팔 쿠션과 같이 목 쿠션을 청소하십시오. .

팽팽한 확장 장치로 인한 부상 위험. 유지보수 및 관리 작업 시 부상. ▶ 유지보수 및 관리 작업은 확장 장치를 느슨하게 한 상태에서만 진행하십시오.

• 공구에 부착된 오염물질을 조심스럽게 제거하십시오.

• 제품을 청소할 때 압축공기를 이용하지 마십시오.

• 제품을 청소할 때는 약간 물기가 있는 천과 중성 비누를 사용하십시오. 플라스틱 부품을 손상시킬 수 있으 므로 절대로 실리콘이 함유된 보호제를 사용하지 마십시오.

• 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작 요소가 아무 문제없이 작동하는지 점검

• 손상되었거나 기능 장애가 있는 경우에는 제품을 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리를

• 관리 및 수리 작업 후 모든 보호장치를 가져와 기능을 점검하십시오. 안전한 사용을 위해서 순정 예비 부품 및 소모품만을 사용하십시오. 해당 제품에 허용되는 예비 부품, 소모품 및 액세서리는 Hilti Store 또는 www.hilti.group에서 확인할 수 있습니다.

1. 팔걸이에서 충전재를 제거하십시오.

2. 충전재를 중성 비누와 물로 손세탁하십시오.

5. 이어서 다시 충전재를 장착하십시오.*2339613*

1. 우선 안쪽 팔 충전재부터 시작해서 차례대로 바깥쪽

팔 충전재를 팔걸이에서 빼내십시오. 팔걸이의 충전 재는 접착형 잠금장치로 고정되어 있습니다.

2. 반대 순서로 새 충전재를 팔걸이에 설치하십시오. 이

때 충전재의 올바른 방향에 유의하십시오. 충전재 및 팔걸이에는 각각 하나의 점이 색깔로 표시되어 있는데 청색은 왼쪽 적색은 오른쪽입

1. 팔걸이 띠의 양측에 있는 접착형 잠금장치를 여십시

2. 팔걸이의 양쪽 고리에서 끈을 제거하십시오.

3. 자석 잠금장치의 윗부분을 팔걸이의 정지 위치에 두

4. 새 끈을 아래쪽부터 시작해서 첫 번째 러그 사이로 당

기십시오. 접착형 잠금장치가 바깥쪽을 향해야 합니 다.534 한국어 2339613 *2339613*

6. 띠를 위쪽에서부터 자석 잠금장치의 금속 러그 사이

7. 띠를 안쪽에서부터 바깥쪽을 향해 두 번째 루프 사이

8. 띠를 접착형 잠금장치에서 닫으십시오.

▶ 볼 소켓 안에서 볼의 동작을 점검하십시오. 이를 위해 알루미늄 프로파일을 이동하십시오. 결과 1 / 2 볼이 자유롭게 움직입니다. ▶ 조치 필요 없음. 결과 2 / 2 볼의 움직임이 원활하지 않습니다 ▶ 볼 소켓의 양쪽 스크류를 풀고 커버를 제거합니다. ▶ 볼 소켓의 볼을 제거하고 볼과 소켓을 부드러운 천

▶ 볼 소켓 안에 볼을 다시 올리고 커버를 설치합니

▶ 양쪽 스크류를 0.5 Nm의 조임 토크로 다시 조이십

▶ 운반 시 안전하게 고정되었는지 확인하십시오. ▶ 운반 후에는 항상 눈에 보이는 모든 부품의 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동하는지

▶ 외골격은 확장 장치를 해제한 상태에서만 운반하고 보관하십시오.

▶ 본 제품은 건조한 상태로 보관하고 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오.*2339613* 2339613 한국어 535 ▶ 장기간 보관 후에는 항상 눈에 보이는 모든 부품의 손상 여부를 점검하고 조작요소가 아무 문제 없이 작동 하는지 점검하십시오. 11 문제 발생 시 도움말 본 도표에 제시되어있지않거나스스로 해결할 수 없는문제가발생한경우Hilti서비스 센터에 문의해주십시오. 장애 예상되는 원인 해결책 확장 장치의 응력 문제 고정 장치에서 벗어난 확장 장치 ▶ 확장 장치의 올바른 위치를 확인

확장 장치 마모됨 ▶ Hilti 서비스 센터에 문의해 주십

이음부 끼임 이음부 마모됨 ▶ Hilti 서비스 센터에 문의해 주십

충전재 마찰 충전재가 오염되었습니다 ▶ 충전재를 청소하십시오.

• 페이지 532 충전재가 꺾이거나 마모됨 ▶ Hilti 서비스 센터에 문의해 주십

▶ 위쪽 팔을 팔걸이 중앙에 두십시 오. → 페이지 522 팔걸이 벨트가 단단하게 설치되지

▶ 팔걸이 벨트가 단단하게 설치된 상태이지만 위쪽 팔을 조이지 않 도록 팔걸이 벨트를 조절하십시 오. → 페이지 522 팔걸이, 쿠션 및/또는 벨트가 너무

▶ Hilti 서비스 센터에 문의해 주십

▶ Hilti 서비스 센터에 문의해 주십

▶ 팔걸이 벨트가 단단하게 설치된 상태이지만 위쪽 팔을 조이지 않 도록 팔걸이 벨트를 조절하십시 오. → 페이지 522 12 폐기 Hilti 기기는 대부분 재활용이 가능한 소재로 제작되었습니다. 재활용을 위해 개별 부품을 분리하여 주십시 오. Hilti는 대부분의 국가에서 재활용을 위해 노후기기를 수거해 갑니다. Hilti 고객 서비스 센터 또는 판매 상 담자에게 문의하십시오. 13 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 현지 Hilti 파트너사에 문의하십시오. 14 기타 정보 작동법, 기술, 환경 및 재활용에 대한 세부 정보는 다음 링크에서 확인할 수 있습니다: qr.hilti.com/manual/?id=2339613 해당 링크는 본 문서 끝에 QR 코드 형식으로도 제시되어 있습니다.536 繁體中文 2339613 *2339613*
